Роликовые автоматические ворота – Откатные ворота своими руками

Ремонт и техническое обслуживание откатных ворот

Для владельца усадьбы очень важным является обеспечивающее комфорт обустройство въезда на свою территорию. Для этого он обзаводится различными механизмами и автоматикой, чтобы не открывать и закрывать тяжёлые двери вручную. Но их эксплуатация со временем порождает проблемы, в числе которых – ремонт откатных ворот.

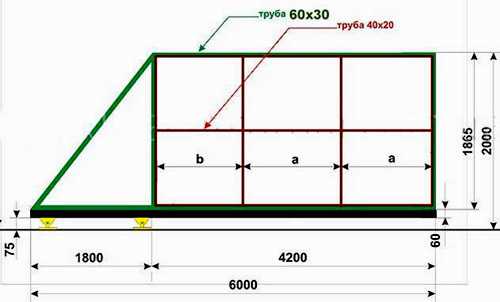

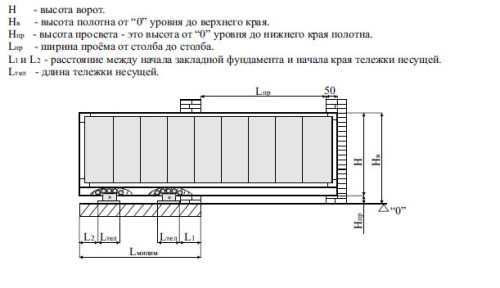

Схема с размерами конструкции откатных ворот

Если они выходят из строя, то возникают проблемы, связанные с доступом к собственному дому.Вернуться к оглавлению

Преимущества откатных ворот

Они могут состоять из одного подвижного полотна, или из двух раздвижных. Передвигаясь на роликовых опорах параллельно дверному проёму, они освобождают проезд на территорию усадьбы. Независимо от того, состоят из одной или двух створ, они очень удобны при эксплуатации:

1. Экономия пространства. Таким достоинством не обладают никакие другие ворота, поэтому их можно устанавливать при очень плотной застройке территории.
2. Удобство использования. Створы ворот легко открывать и закрывать, прилагая незначительные усилия, а если установлен автоматический механизм, то достаточно нажать кнопку на брелоке.

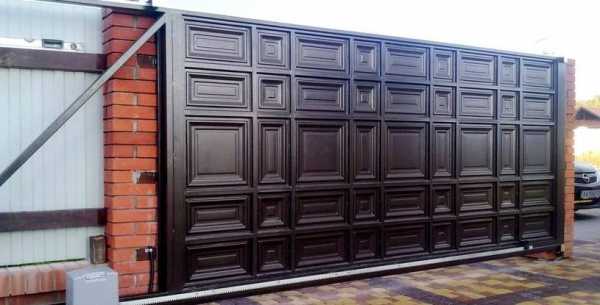

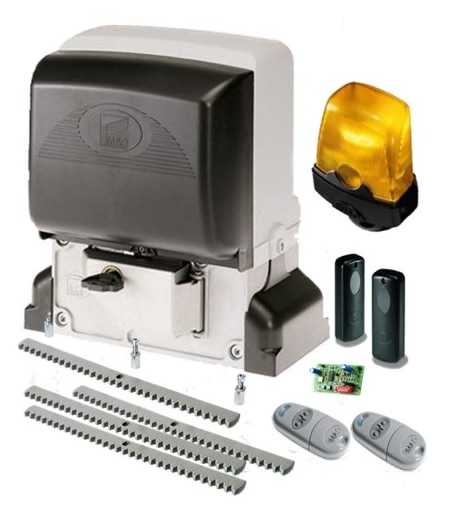

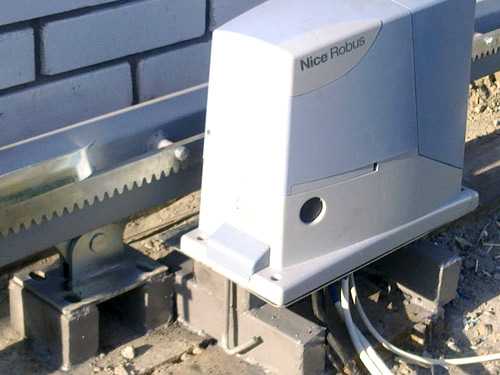

   Так выглядит автоматический механизм откатных ворот

3. Долговечность. В отличие от распашных ворот, они со временем не провисают, не перекашиваются.
4. Отсутствие в проёме верхней планки, что позволяет ввозить высокие негабаритные грузы.

Вернуться к оглавлению

Предопределённость ремонта

Перечисленными достоинствами автоматические откатные ворота обладают независимо от того, как они открываются: вручную или при помощи блока управления. Но из строя чаще выходят те, у которых створы открываются и закрываются автоматически.

Для них нужна система автоматики и электричество, запускающее её в работу. А это факторы, которые могут проявить свою ненадёжность.

По этим причинам обслуживание откатных ворот не обходится без ремонта. Выход из строя связан в первую очередь с приводом, главная функция которого вращать шестерню для подачи зубчатой рейки, перемещающей створку дверей. Здесь чаще всего возникают следующие проблемы:

• полное обесточивание системы;
• не соответствующее норме напряжение в сети;
• прерывание работы привода, связанное с остановкой двигателя;
• обрыв проводов, подводящих электрический ток;
• отсутствие реакции автоматической системы на сигнал брелока;
• неисправное функционирование установленных фотоэлементов.

Некоторые их этих неисправностей может устранить сам хозяин. Но ремонт автоматики лучше поручить специалистам, которые смогут отремонтировать ворота качественно и быстро. Особенно это касается работ по балансировке и устранению перекосов, возникших в результате сдвига фундамента. Как показывает практика, некоторые проблемы возникают как раз из-за того, что любознательные, дотошные пользователи пытаются убрать неполадки своими руками. К этому их побуждает сравнительно несложное устройство конструкции.

Схема работы электрического механизма откатных ворот

Вернуться к оглавлению

Техническое обслуживание

Для того чтобы неисправности ворот возникали как можно реже владельцу следует думать в первую очередь не о том, как отремонтировать, а как правильно организовать их техническое обслуживание. Чтобы оно было эффективным, владельцу предстоит реализовывать совокупность нижеследующих мероприятий:

1. Обеспечивать чистоту ворот. Необходимо вовремя очищать зубчатую рейку и шестерню от снега и мусора. Это поможет избежать преждевременного ремонта всей системы.
2. Постоянно проверять работу подвижных узлов, куда входят роликовые опоры, колёсики ловителей, верхние ролики. При малейшем появлении скрипа, скрежета их надо немедленно смазать. Чистку и смазку производить регулярно, не дожидаясь появления посторонних звуков.
3. Периодически протирать мягкой тканью линзы фотоэлементов, если они установлены. В дождливую и снежную погоду это следует делать довольно часто.
4. Следить за фундаментной основой опорных столбов, которые, даже если установлены правильно, весной могут перекоситься, изменить своё положение. В результате нарушится работа нижнего уловителя, а значит и всей системы откатных ворот.

Предоставляемые услуги профессионалов по техническому обслуживанию откатных ворот включают полномасштабную диагностику узлов и механизмов, включая систему ДУ, консультации по эксплуатационным вопросам, различные виды ремонта, предоставление гарантии на запчасти, а также на ремонтные работы.

Вернуться к оглавлению

Неполадки, связанные с работой привода

Важнейшим составляющим звеном откатных ворот является электропривод с системой автоматики и средствами безопасности. Основные проблемы выхода привода из строя и способы их устранения следующие:

Проблема	Причина	Устранение
Привод не работает	Отсутствует электропитание нужного напряжения	Проверить электропитание
	Неисправен предохранитель или конденсатор	Заменить неисправную деталь
	Превышение нагрузки	Проверить наличие помех с целью их устранения
	Сработала термозащита	Перезапустить спустя 20 минут
Привод только открывает, или только закрывает	Неверная позиция концевых выключателей	Настроить правильную позицию выключателей
	Повреждён концевой выключатель	Поменять выключатель
	Неверно подключены провода	Провода подключить правильно
	Магнит установлен не так, как надо	Правильно установить магнит
Монтаж системы выполнен с нарушениями	До концевого выключателя расстояние превышает норму	Настроить положение выключателя
	Концевой выключатель испорчен	Поставить исправный концевой выключатель
	Магнит установлен неправильно или он утерян	Заново установить магнит
Привод не заблокирован	Ручка разблокировки испорчена	Заменить ручку разблокировки
	Заклинена ведущая шестерня	Разблокировать ведущую шестерню, провернув её
Запуск открытия кнопкой приводит к закрытию	Неправильно подключены провода	Правильно подключить провода
Двигатель работает, но привод не функционирует	Неисправна пружина разблокировки	Заменить пружину
	Разблокирован привод	Заблокировать привод

Вернуться к оглавлению

Ремонт узла сцепки и роликов

Неисправность, вызванная сдвигом сцепления привода и несущей рейки, устраняется регулировкой двигателя. Обильно смазанные детали сцепки приводят к налипанию пыли и песка и скорейшему износу шестерни и зубчатой балки. Но без смазки, как и без чистки, не обойтись, чтобы металлические части системы не ржавели под воздействием атмосферных осадков.

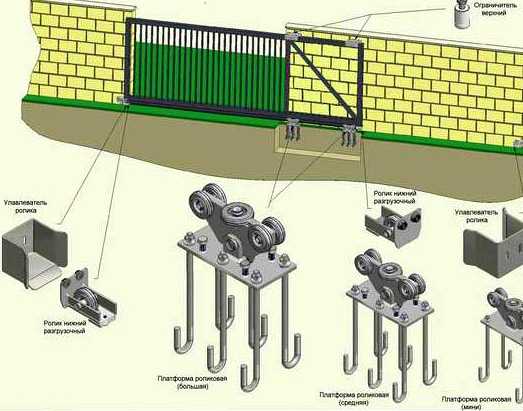

Схема устройства роликовых узлов в откатных воротах

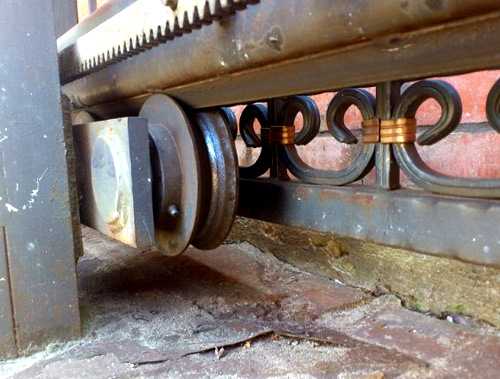

Ролики при интенсивной, длительной эксплуатации изнашиваются и перекашиваются. Чтобы продлить срок исправной работы их необходимо чистить, смазывать, а при малейшем перекосе выравнивать. Изношенный роликовый механизм подлежит замене.

Со временем направляющая балка может сдвинуться с первоначального положения и тогда ролики не попадают в улавливатель. Для устранения указанной неполадки следует отрегулировать несущую рейку, что не так уж сложно. Сложнее, если неисправность возникла в результате сдвига фундамента при смещении под ним грунта. Тогда, возможно, придётся столбы-опоры переносить на новое место, или заменить раздвижные ворота автоматическими распашными воротами.

Вернуться к оглавлению

Откатные ворота CAME

Для успешного осуществления ремонтных работ необходим набор комплектующих деталей. Комплекты для установления и ремонта откатных ворот CAME производятся одноимённой итальянской фирмой. Она оснащена современнейшим оборудованием и использует новейшие технологии. Этот бренд – гарантия высокого качества продукции.
Основные детали и узлы, составляющие комплекты CAME:

• направляющая шина;
• автоматический привод;
• нижний улавливатель;
• накатный ролик;
• роликовые опоры разного диаметра;
• металлическая заглушка;
• зубчатая рейка для автоматической системы;
• поддерживающий кронштейн.

Итальянский автоматический привод отличается бесперебойной работой в любых температурных условиях, устойчивостью к колебаниям напряжения, бесшумной и долговечной работой. Оснащение блока управления встроенной электронной платой позволяет производить самодиагностику – перед открытием или закрытием проверку безопасности всей конструкции.

Схема работы электропривода откатных ворот CAME

В продажу поступают откатные ворота CAME следующих серий: Speed шириной 4, 5 м, Medium – 8 м, Large – до 13,5 м. Благодаря такому разнообразию пользователи имеют возможность смонтировать, а в дальнейшем произвести высококачественный ремонт откатных ворот нужной им ширины и в любом въездном проёме. Всё оборудование, поставляемое фирмой, адаптировано к условиям стран СНГ, в которых имеется широкая дистрибьюторская сеть, продающая комплекты в розницу и оптом. На все детали в среднем трёхлетний срок гарантии.

svoizabor.ru

Виды ворот (автоматические, рулонные, откатные, распашные) — Topkin

Рулонные ворота

Сдвижным воротам во дворе некуда сдвигаться, так как необходимая ширина для открывания откатных ворот равняется ширине ворот плюс два метра. Рулонные ворота также могут устанавливаться на гаражный проем, когда возможности монтажа секционных ворот нет (например, нет притолоки или четвертей по бокам).

Типовая конструкция ролл-ворот такая же ,как и у рольставней, по вертикальным направляющим полотно поднимается вверх и сматывается на вал в защитном коробе. Рулонными воротами, из-за большей тяжести полотна, нежели у рольставней, лучше управлять автоматически (пультом или клавишным выключателем).

Откатные ворота

Откатные или сдвижные ворота консольного типа, не занимают места при открывании во дворе или на улице, что нельзя сказать про распашные ворота. Имеют жесткий опорный профиль, на котором держится полотно, и при открывании отъезжают на роликах вдоль забора на территории. Это по всем характеристикам самые лучшие въездные ворота, мощная конструкция имеет лучшее сопротивление к ветровым нагрузкам, ставятся на проемы до 6 метров шириной. При чем, если вы захотите автоматизировать такие ворота, то это не составит никакого труда, чего не скажешь про распашные ворота, для которых парусность подобных размеров просто недопустима. Для них не нужна никакая перемычка, фуры могут заезжать какой угодно высоты. Можно сделать сдвижные ворота с встроенной калиткой.

Преимуществ можно перечислять сколько угодно, а минусов только два: необходимо место на территории или во дворе такой же ширины, как и проем, плюс 30% до препятствия и сравнительно более высокая цена. Полотно для сдвижных ворот изготавливается из сендвич-панели, что обеспечивает их гармоничное сочетание с гаражными воротами.

Распашные ворота

Легкие распашные ворота, набранные из сендвич-панелей, могут отлично сочетаться с гаражными воротами в одном фасаде, сделанными из той-же сендвич-панели, что и секционные. Из-за того, что ворота из сендвич-панелей легкие, к ним, соответственно, можно подобрать автоматику менее мощную, а следовательно и менее дорогостоящую. В наши распашные ворота можно вмонтировать калитку, что устранит необходимость делать в заборе еще один проем для калитки. Верх распашных ворот можно украсить разнообразными мотивами, пиками, вензелями, решетками и т.д. Так же как и гаражные, они могут быть окрашены по шкале RAL, ламинированы под дерево разных цветов.

Калитки

Легкие калитки из сендвич-панели созданы для поддержания единого стиля с распашными, сдвижными и гаражными секционными воротами. Калитки могут быть изготовлены в различном исполнении, с большим разнообразием мотивов и цветов, что удовлетворит заказчика с любым вкусом.

Гаражные ворота автоматические

Автоматизировать можно любые ворота, конечно, лучше приобретать автоматику вместе с воротами, но если такого не случилось ранее, то стоит выбрать компанию, которая с удовольствием поможет вам в решении этой проблемы. На рынке представлен очень широкий выбор приводов, он способен удовлетворить все ваши потребности. При выборе привода необходимо позаботиться о возможности открывания ворот на случай внезапного прекращения подачи электропитания. Эксперты рекомендуют для отапливаемого гаража секционные ворота.

Для гаража без отопления отлично подойдут рулонные ворота. Рулонные ворота –оптимальное сочетание характеристик «цена-качество» для въездных ворот. К «недостаткам» этих ворот можно отнести невозможность встроить в них калитку.

topkin.ru

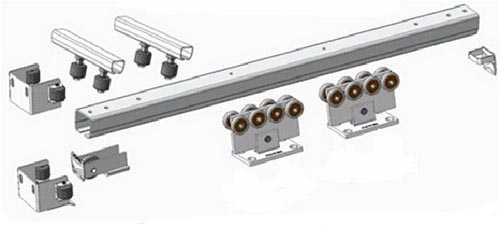

Комплектующие для откатных ворот от А до Я

Если заказывать изготовление и установку откатных ворот в строительной организации, их себестоимость может оказаться достаточно высокой. Гораздо выгоднее изготовить такую конструкцию своими руками. Однако для этого потребуются многочисленные комплектующие для откатных ворот. Это набор деталей, который необходим для первоначального изготовления и установки, а также для ремонта откатных ворот.

Комплектующие для откатных ворот

Правильно подобранные аксессуары дадут возможность изготовить конструкцию, которая будет обеспечивать надежное раздвигание и закрытие подвижной створки ворот по команде их владельца. Двигатель обеспечивает управление работой системы, поэтому никаких физических усилий для управления воротами прикладывать не нужно. Для понимания работы системы необходимо разобраться с назначением отдельных элементов фурнитуры, так как схема сдвижной конструкции достаточно сложна.

Запчасти для откатных ворот

Рассмотрим аксессуары, необходимые для комплектации сдвижных ворот. Такие ворота являются максимально сложными по своей конструкции, поэтому и запчасти к ним отличаются наибольшим многообразием.

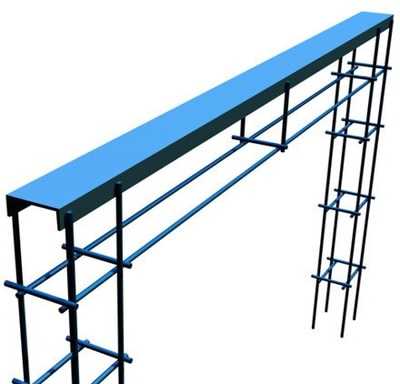

Закладная на швеллере

Закладная для фундамента

На начальном этапе строительства откатных ворот обустраивается фундамент для них. Для этого на металлический швеллер привариваются куски труб или арматура. Такая закладная бетонируется в земле, и является противовесом, который необходим для нормального перемещения тяжелой створки откатных ворот. Обычно такая конструкция включает в себя 3 швеллера, сваренных буквой «П». Схема обустройства фундамента потребуется, если изготавливаются ворота консольного типа. Для подвесной или рельсовой конструкций такой фундамент не нужен.

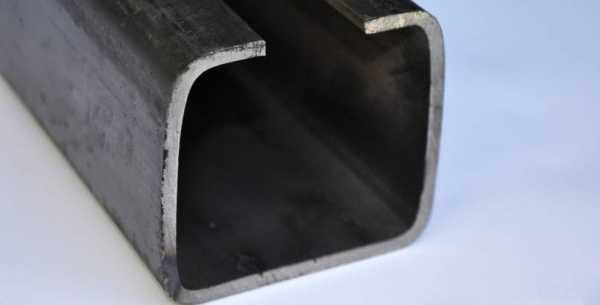

Несущий профиль (консоль)

Для ворот консольного типа — это направляющий рельс, который приваривается к полотну створки. Профиль перемещается по роликовым тележкам, находящимся внутри него. В сечении он представляет собой швеллер с загнутыми краями. Его конструкция не позволяет полотну соскочить с роликов. Консоль изготавливается из очень прочного металла с минимальным показателем гибкости. Она должна обеспечивать целостность системы при весе створки от 500 кг и более. Обычно консоль и жесткая воротная рама объединены между собой в единую конструкцию.

Несущий профиль

Своими руками консоль изготовить очень сложно, а обычный швеллер использовать нельзя. Поэтому направляющая приобретается уже готовая. Лучше всего покупать готовые комплекты оборудования, которые выбираются в зависимости от типа откатных ворот, ширины проема и веса створки. Отличное качество имеют комплектующие для откатных ворот Alutech, Ролтэк, RollGrand.

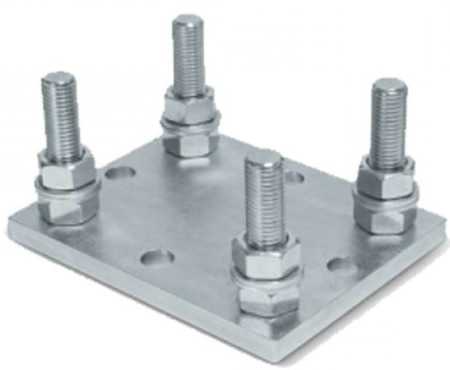

Роликовые опоры (подставки)

Роликовая подставка

Это металлические аксессуары, которые крепятся к швеллеру, жестко соединенному с фундаментом. Они служат для крепления роликовых кареток, а также защищают ролики от попадания на них снега, мусора и грязи. Материал опор — сталь.

Роликовые каретки

Роликовая каретка

Они входят в обязательном порядке в аксессуары для сдвижных ворот. Каретка представляет собой толстую металлическую площадку с установленными на ней роликами. Каретка принимает на себя вес створки, после чего передает его на фундамент. Ролики позволяют створке мягко и свободно перемещаться по ним. Каретки находятся внутри направляющей. Крепятся роликовые каретки к опорам, приваренным к швеллеру на уровне почвы.

Основными элементами каретки являются ролики, которые могут различаться материалом изготовления, а также своими размерами. В частности, при весе створки в 1,2 тонны, диаметр и толщина роликов будет больше, нежели при весе 500 кг. Ролики могут изготавливаться из металла или пластмассы. В качестве материала рекомендуется использовать металл ввиду его большей прочности и долговечности.

Ролики запрессовываются в шарикоподшипники, внутрь которых закладывается смазка. Количество смазки рассчитывается так, чтобы ее хватило на все время эксплуатации системы. Стандартное число роликов на каждой каретке — 8. Такое количество выбрано исходя из того, чтобы в любой момент времени 6 роликов находилось в постоянном контакте с направляющей.

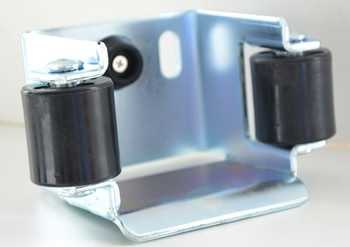

Поддерживающие ролики

Ограничитель колебаний (поддерживающие ролики)

Их еще называют ограничителями колебаний. Они устанавливаются в верхней части опорного столба. Ограничители имеют 2 или 4 ролика, которые поддерживают створку в строго вертикальном положении. При этом исключаются боковые колебания створки в процессе ее перемещения по направляющей. Материал роликов — полимер. Данный материал не оставляет следов на металлических частях конструкции. Такие аксессуары необходимы для ворот консольного и рельсового типа.

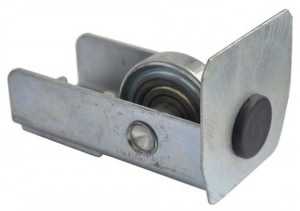

Верхний уловитель

Схема сдвижной конструкции обязательно должна включать в себя уловители створки, которая фиксируется с их помощью в закрытом положении. Верхняя ловушка фиксирует верхний угол подвижной створки, предотвращая его колебания при сильном ветре. Также ловушка обеспечивает правильное (по направлению) закрытие створки.

Нижний уловитель

Ловушка, расположенная в нижней части опорного столба, принимает на себя весовую нагрузку от створки. Ее наличие особенно важно, если вес створки равен или превышает 500 кг. Нижняя ловушка принимает на себя накатной ролик, фиксируя его.

Материал обеих ловушек — сталь с антикоррозионным покрытием. Данные запчасти могут иметь различные размеры, поэтому рекомендуется приобретать их в комплектах.

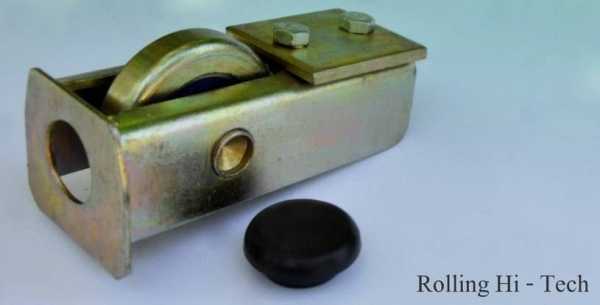

Накатной (опорный) ролик

Накатной ролик

Данный ролик расположен на торце направляющей. Это небольшой металлический короб, в котором расположено небольшое колесико. Он наезжает на нижний уловитель в процессе закрывания створки. Материал его изготовления — металл или полимер. Данные

комплектующие для откатных ворот не требуют постоянного ухода и смазки, что очень облегчает уход за откатной системой.

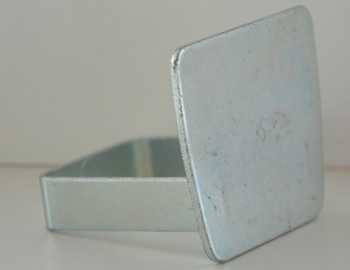

Заглушки направляющей

Заглушка направляющей

Данные аксессуары располагаются на торцевых частях направляющей консоли. Они служат для защиты направляющей от попадания в нее снега, грязи, мусора, воды. Благодаря заглушкам поддерживается чистота роликов. Материал изготовления заглушек — ударопрочный полистирол.

Полотно створки

Это основа откатных ворот, которая перемещается, открывая или закрывая проход или проезд. Материал полотна — листовой металл, профнастил, оцинковка. Для каркаса обычно используют металлический уголок, который можно сварить своими руками. Швеллер, как правило, не применяется ввиду значительного веса. На полотне может быть закреплена ручка для ручного прикрывания створки. Однако закрывать створку при помощи ручки — дело трудное, поэтому рекомендуется установить автоматику ворот. Впрочем, ручка также необходима, если пропало питание мотора.

Выбор автоматики для откатных ворот

Комплект автоматики для откатных ворот

Схема сдвижной конструкции подразумевает использование некоторых средств и аксессуаров для управления работой воротной створки, ведь не будешь открывать створку при помощи ручки. Такие комплектующие откатных ворот включают в себя следующие аксессуары:

Электрический двигатель

Откатные ворота невозможно открывать и закрывать вручную, при помощи обычной ручки. Для их перемещения необходим мотор. Обычно используется двигатель, имеющий питание 220 В. Его проводят от источника электроэнергии с помощью кабеля. Двигатель может управляться вручную, от кнопки, либо при помощи пульта. Крепление двигателя осуществляется к фундаменту. Он должен быть надежно закреплен и защищен от осадков.

Для защиты от влаги электрический двигатель оборудуется чехлом, который должен пропускать воздух. Это необходимо для того, чтобы мотор не перегревался.

Кабель электрического двигателя

Кабель подает питание на движок, поэтому он должен быть защищен от повреждений и возможного замыкания. Используется обычно кабель большой длины и значительного сечения.

Концевые выключатели

Они необходимы при автоматическом управлении створкой. Концевики подают команду о закрытом или открытом положении ворот, в результате чего электродвигатель останавливается.

Блок защиты и управления

В данный блок входят управляющие элементы, пульты управления, автоматы защиты, предохранители. Весь этот набор необходим при оборудовании системы автоматического управления воротами. Блок обычно размещается в щитке, и имеет защиту от проникновения влаги.

Другие комплектующие

Швеллер

Стальной швеллер может понадобиться при монтаже подвесных ворот в качестве опорной балки. В этом случае к швеллеру крепится направляющая, по которой перемещаются ролики.

Направляющий рельс

Применяется, если монтируется система с опорой на рельс. Он прокладывается на уровне почвы с небольшим выступанием над ней. По рельсу передвигается створка с закрепленными на ней роликами.

Комплекты оборудования для откатных ворот Ролтэк

Одной из сфер деятельности известной российской компании Ролтэк является выпуск комплектующих для сдвижных ворот, работающих по консольному принципу. Компания производит различные наборы составных элементов, позволяющие работать со створками различной длины и весом 350 кг, 500 кг, 700 кг, вплоть до 2 т. Рассмотрим подобные наборы:

1. Ролтэк Микро. Данная фурнитура для откатных ворот имеет минимальные параметры: вес створки ограничивается 350 кг, а предельная ширина проема составляет 4 м. Такой комплект хорош для изготовления небольшой сдвижной конструкции своими руками.
2. Ролтэк Эко. Этот набор позволяет установить створку весом до 500 кг длиной 7 м. Поскольку длина консоли должна превышать ширину проема, комплект Ролтэк Эко способен перекрыть ширину 5 м.
3. Ролтэк Евро. Если размер створки составляет более 500 кг, рекомендуется использовать комплект Ролтэк Евро, выдерживающий вес до 700 кг. Консоль в этом наборе имеет большее сечение, а ролики поставляются более мощные. В комплект могут входить цельные балки консолей длиной от 6 до 9 м.
4. Ролтэк Макс. Когда приходится иметь дело с очень широкими проемами, рекомендуется использовать аксессуары комплекта Ролтэк Макс. С их помощью удается перекрыть очень значительную ширину проема, до 18 м. Усиленные балки выпускаются длиной 6-9 м. Если проем превышает максимальный показатель по длине, 2 балки свариваются в единую конструкцию. Материал способен выдерживать вес створки от 500 кг до 2 т.

Выбрав качественные комплектующие для откатных ворот, вы обеспечите свой дом или участок надежной и удобной системой защиты.

sdelayzabor.ru

Завод по производству автоматических ворот | Комплектующие для изготовления ворот

Лучшее предприятие 2017

Лучшее предприятие 2012, 2014, 2016 и 2017 годов по версии Национального рейтинга качества товаров и услуг «Звезда Качества».

Производство усиленных комплектующих для ворот

Собственное производство металлической филенки и усиленной фурнитуры для откатных ворот любого веса, размера и частоты открываний.

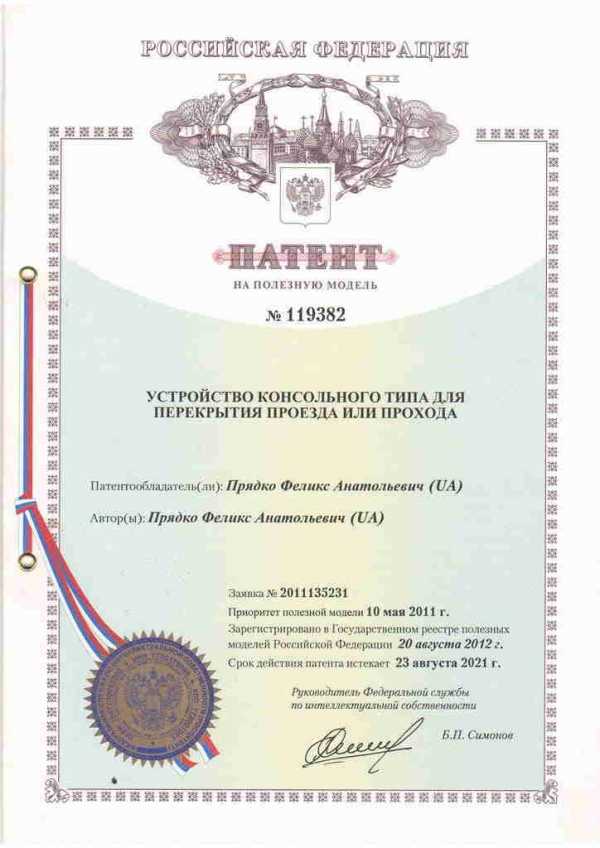

Патенты на продукцию

Нашей компанией изобретены и запатентованы комплекты фурнитуры консольного типа для перекрытия проезда или прохода, в том числе изобретена и запатентована металлическая филенка для зашивки ворот и дверей.

Производство ворот

Собственное производство откатных ворот любого веса, размера и частоты открываний, в том числе производство филенчатых ворот премиум-класса.

Опыт более 15 лет

Произведено и реализовано в оптовой и розничной торговле свыше 25 000 комплектов фурнитуры, более 30 000 единиц металлической филенки и 1 000 откатных ворот.

Международная деятельность

Продукция представлена в России, Беларуси, Казахстане, Украине и Литве.

---

Усиленные комплектующие для ворот «Rolling Hi-Tech» – 100% гарантия повышения эксплуатационного периода откатных ворот в 3 раза

В разделе «Откатные ворота своими руками» приведены общие рекомендации по выбору комплектующих для откатных ворот, в том числе, доступна информация о том, как осуществить подбор комплекта фурнитуры конкретно для Ваших ворот. В этом же разделе Вы сможете найти информацию в виде инструкций, схем и чертежей, которые помогут Вам самостоятельно сделать и смонтировать откатные ворота.

Компанией «Rolling Hi-Tech» производится широкий ассортимент усиленных комплектов фурнитуры для откатных ворот: системы до 500кг, системы до 700кг, системы до 800кг, системы «СУПЕР» до 1200кг. Основными составляющими комплектующих для откатных ворот являются роликовые опоры и направляющая консоль. Именно от качества роликовых опор и направляющей консоли будет зависеть длительность эксплуатации Ваших откатных ворот.

■ Скачать инструкцию «Откатные ворота своими руками»

Данная инструкция содержит разделы:

■ Откатные ворота своими руками

■ Инструкции, схемы и чертежи

■ Монтаж и установка откатных ворот

---

Выбор не усиленных комплектующих для ворот – ошибка стоимостью 10 000 руб

■ Усиленные роликовые опоры для откатных ворот (303 подшипник)

Обращайте внимание на качество подшипников в роликовых опорах, которое напрямую влияет на срок эксплуатации ворот; применение дешевых некачественных подшипников в несколько раз снижает общую работоспособность роликовых опор, что уже в скором времени может потребовать их замены. При производстве роликовых опор компания «Rolling Hi-Tech» использует только качественные, усиленные и надежные подшипники.

■ Усиленная направляющая консоль для откатных ворот (5мм)

Обращайте внимание на толщину направляющей консоли; использование направляющей консоли неверной толщины заведомо приведет к разгибанию профиля, что повлечет за собой необходимость замены. При производстве направляющей консоли компания «Rolling Hi-Tech» использует качественную марку стали, что обеспечивает надежную свариваемость всей конструкции. Усиленная толщина направляющей консоли гарантированно увеличит срок эксплуатации Ваших откатных ворот. По Вашему желанию направляющая консоль может быть оцинкована.

Секрет, который увеличит эксплуатационный период откатных ворот в 3 раза

■ Общий вес усиленного аналога итальянских комплектующих для откатных ворот «Rolling Hi-Tech» превышает вес аналогичного стандартного комплекта на 15 кг

Такая существенная разница в весе между усиленным аналогом итальянских комплектующих для откатных ворот и стандартным комплектом напрямую связана с использованием в стандартных комплектах направляющей консоли меньшей толщины; с заменой ключевых металлических элементов роликовых опор на пластик; с использованием меньших размеров основания и пластин роликовых опор; с отсутствием металлической защитной крышки в накатном ролике; с отсутствием верхнего улавливателя.

Усиленные откатные ворота от производителя «Rolling Hi-Tech»









Усиленные комплектующие для откатных ворот с доставкой по всей территории Российской Федерации и оплатой при получении от производителя «Rolling Hi-Tech»

Профессиональные менеджеры-консультанты оперативно помогут подобрать индивидуально для Вас лучший комплект усиленной фурнитуры для откатных ворот. Для этого Вам необходимо связаться с компанией по удобному для Вас указанному на сайте номеру телефона и получить бесплатную профессиональную консультацию прямо сейчас.

---

---

7 главных преимуществ компании «Rolling Hi-Tech»

■ Гарантия качества

Вся продукция компании «Rolling Hi-Tech» сертифицирована и запатентована. Значение качества для компании заключается в абсолютном соответствии всех технических и эксплуатационных свойств каждой единицы продукции; в ежедневном стабильном развитии современных технологий производства и сервиса. Компания на 100% уверена в качестве собственной продукции, поэтому, в случае, если у Вас возникнут какие-либо вопросы относительно качества – Вам безоговорочно вернут деньги.

■ Гарантия лучшей цены

Собственное производство компании «Rolling Hi-Tech» дает Вам возможность избежать дополнительных ненужных расходов и 100% гарантирует максимально выгодные, и только самые лучшие условия приобретения фирменной продукции. Компания постоянно ориентируется на прозрачные и честные взаимоотношения, которые основываются на принципах доверия и уважения к своим партнерам и клиентам. Свяжитесь с компанией «Rolling Hi-Tech» и лично убедитесь в этом.

■ Более 11 лет производственного опыта

Производственное направление развития компании «Rolling Hi-Tech» сочетает в себе современные процессы и проверенные временем технологии. Компанией за 11 лет производства усиленных комплектующих для откатных ворот накоплен огромнейший опыт, разработан широкий ассортимент продукции, проведена колоссальная работа по модернизации производства, что 100% обеспечивает качественную, надежную и длительную эксплуатацию каждой единицы продукции.

■ Гарантия лучших условий сотрудничества

Компания разрабатывает для своих партнеров максимально комфортные и только самые лучшие условия сотрудничества. По мнению экспертов, рынок воротных систем России с каждым годом демонстрирует экономический прирост всесторонних показателей. К сожалению, трудно не заметить, что темпы роста ежегодно все больше замедляются. Тем не менее, рынок воротных систем, в том числе комплектующих для откатных ворот, по-прежнему оставляет 100% возможность для развития.

■ 100% гарантия увеличения эксплуатационного периода откатных ворот

Основными составляющими комплекта фурнитуры для откатных ворот являются роликовые опоры и направляющая консоль. Именно от качества роликовых опор и направляющей консоли будет зависеть длительность эксплуатации всей откатной системы в целом. Усиленные комплектующие для откатных ворот от компании-производителя  «Rolling Hi-Tech» – 100% гарантия качественной, надёжной и длительной эксплуатации Ваших ворот.

■ Гарантия лучшего качества металлической филенки

Компания «Rolling Hi-Tech» производит декоративную металлическую филенку размерами: 280×280мм; 280×480мм; 480×480мм. Толщина листа стали металлической филенки составляет 1,5мм. Создайте оригинальные филенчатые ворота, сочетающие в себе современный дизайн, яркость красок и простоту форм. Ворота, обшитые металлической декоративной филенкой, позволят дополнить роскошный интерьер Вашего дома новыми интересными дизайнерскими идеями.

■ Индивидуальный подход и профессиональное отношение

Компанией «Rolling Hi-Tech» предусмотрены различные способы оформления заказов, осуществления оплат и доставки продукции. Профессиональные менеджеры-консультанты оперативно помогут подобрать индивидуально для Вас лучший комплект усиленных комплектующих для откатных ворот. Для этого Вам необходимо связаться с компанией по удобному для Вас указанному на сайте номеру телефона и получить бесплатную профессиональную консультацию прямо сейчас. Вам всегда рады! Звоните!

---

Отзывы о нас

Миняйло Алексей Федорович
г. Санкт-Петербург

Фурнитура для откатных ворот качественная, усиленные каретки и направляющая балка. Спасибо компании «Rolling Hi-Tech» за отличную работу и продукцию. Всё отправили вовремя, без косяков и за вполне доступные деньги. Всем рекомендую!

Костин Антон Николаевич
г. Москва

Выражаю благодарность за высокое качество поставленной продукции. Продукция полностью отвечает заявленным характеристикам.

Малышев Сергей Борисович
г. Краснодар

Отличное качество роликов, подшипников, удачная конструкция фурнитуры. Стабильное качество, постоянное наличие готовой продукции. Честность, открытость работы, готовность к диалогу и совершенствованию продукции.

rolling-hitech.ru

Раздвижные ворота на роликах своими руками

Раздвижные системы устанавливают при маленьком участке, отведенном для ворот, при этом для полотна выбирают легкие материалы, чтобы на роликовую систему не было большой нагрузки. Таким материалом служит профнастил, он имеет доступную цену, долгий срок службы, прочность, а также устойчив к осадкам. Чтобы ворота и ограждение имели целостный вид, их выполняют из одного материала.

Какие материалы понадобятся для работы

Перед началом всей работы, необходимо подготовить материалы, составляющие ворот и роликовую систему. Если планируются ворота из профнастила, то берут такие материалы:

• профиль из металлической трубы 60*40 или 60*30;
• профиль из металлической трубы 20*20 или 40*20;
• арматура, швеллер;
• цемент, песок и щебенка;
• профилированная труба и профнастил.

Если ворота будут изготавливаться самостоятельно, то необходимо подготовить:

• болгарку и шуруповерт;
• отвесы;
• сварочный аппарат;
• бур, для выполнения работ вручную;
• совковую и штыковую лопату.

В роликовую систему входят:

• роликовые тележки;
• уловители сверху и снизу;
• плата, которая удерживает конструкцию от качения с боковой части;
• ролик концевой;
• заглушка опорной балки;
• автоматическая система.

При определении количества материала, учитывают место, где будет находиться калитка, отдельно или в общей конструкции. Ширина ворот выбирается в соответствии с размерами машины, и с каждой из сторон прибавляют по полметра. Для того чтобы вычислить количество материала, необходимо сделать чертеж, так будет легче посчитать.

Откатные ворота выполняют свои движения по балке, которую приваривают к раме. На фундамент прикрепляются роликовые тележки, которые передвигают рельсы. Тележки размещаются внутри направляющих, поэтому обеспечены защитой от влаги.

Когда материалы подготовлены, приступают к установке, перед этим необходимо вымерять место с боковой части, чтобы ворота могли свободно отходить в эту сторону, и не натыкаться на препятствия. Ворота могут быть с электрическим приводом или без него.

Выполнение фундамента под раздвижные ворота

Вначале на предполагаемом участке выполняют разметку и по ней устанавливают опорные столбы, они могут быть сделаны из бетона, кирпича, дерева, трубы из стали. Роют траншеи, глубиной от 1 метра, помещают в них столбы, и основание заполняют бетоном. Затем оставляют на неделю для застывания, при использовании свайных составляющих, ожидать не придется, можно сразу выполнить всю работу. Если опора выполняется из кирпича или бетонного состава, то снизу прикрепляются три ножки из металла, размерами 5*5, для увеличения устойчивости.

После этого сооружают фундаментальное основание, для этого роют яму, длина которой вполовину меньше размера этой величины ворот, шириной 40 сантиметров, глубиной 1,5 метра. Низ траншеи застилают песчаной подушкой, толщиной до 10 сантиметров. Затем выполняют укладку швеллера, полками вниз, к ним присоединяют отрезки арматуры, размером 1 метр, путем сварки. После монтажа, швеллер располагается на уровне с дорожным покрытием, и является ровной площадкой из металла.

К такому основанию приваривают роликовые каретки. Для заполнения траншей используют раствор из цемента, песка и щебенки, застывает основание до одного месяца. При установке автоматической системы, в гофры помещают электрическую проводку.

Выполнение каркаса из металла и установка

Вначале изготавливают раму из профилированной трубы 60*40 или 60*30, измеряют необходимую длину и производят резку материала. Затем измеряют конструкцию по диагонали, при отсутствии отклонений и недостатков, выполняют швы путем сварки, в противном случае трубу выравнивают, а после этого соединяют. При следующем действии выполняют обрешетку из профилированных труб 20*20 или 40*20. Все необходимые дефекты исправляются, путем выравнивания, и свариваются швы, на расстоянии до 40 сантиметров.

Затем в нижней части к несущей раме присоединяют направляющую, путем сварки. Чтобы при установке конструкция не сдвигалась, и была устойчивой, швы соединения труб выполняют в шахматном виде.

Выполненный каркас сваривают с рамой, все соединения зачищают, обезжиривают, и наносят краску. Остальной металлический материал грунтуют и наносят алкидную эмаль. Затем подготовленный каркас обшивают профлистами, для фиксации используют саморезы или заклепки. Обшивкой могут быть листы из металла, сайдинг из алюминия, поликарбонатные и другие материалы.

После застывания раствора, устанавливают раздвижные ворота. Вначале размещают роликовую систему, для этого размещают тележки в балку, которая служит опорой, и отводят на максимальное расстояние, каретка, приближенная к проему, размещается с учетом величины накатного ролика, она составляет 15 сантиметров. Самая дальняя каретка должна располагаться так, чтобы во время закрывания, конструкция не сбила заглушки.

При использовании металлической опоры, ловушки и тележки можно приваривать непосредственно к столбам, при бетонном или кирпичном материале, закрепление выполняют к профильным трубам, которые соединены с закладными, если они отсутствуют, то применяют анкера с дюбелями.

После этих действий производят установку рамы на роликовые каретки, последние должны быть приварены к швеллеру, то есть к основанию. Раму выравнивают при помощи уровня для строительства, перекосы и дефекты не допускаются.

Затем закрепляются верхние ролики и концевой механизм, а также ловушки сверху и снизу, путем сваривания. При установке ворот, когда происходит закрытие, во время накатывания концевого элемента на ловушку снизу, они должны приподниматься до 5 миллиметров. Ловушку снизу приваривают так, чтобы её можно было переместить в том случае, если при установке зубчатой рейки, происходит перекос.

Самая большая нагрузка приходится на ловушку снизу. При выборе роликовой системы, учитывают вес конструкции, от этого зависит срок службы механизма. Если конструкция массивная, то система должна быть прочной, чтобы выдержать нагрузку.

Как правильно установить роликовую систему

Вначале необходимо вычислить расстояние, на которое раздвигаются ворота, для этого натягивают веревку, на 2 метра от грунта, при её помощи можно сделать ровной балку, служащую опорой. Тележки собираются и помещаются в опорную балку, они будут передвигаться в серединной части. Затем устанавливают ворота с роликовой системой на швеллер, который служит опорой, по натянутой веревке. Роликовую систему прикрепляют к швеллеру, при помощи аппарата для сварки, выполняют площадку для второго механизма, и открывают ворота, что измерить их ровное расположение. Затем производятся следующие действия:

• снимают ворота с роликовых опор;
• отсоединяют опоры с площадок, путем откручивания;
• площадки приваривают к швеллеру, служащему опорой;
• роликовые опоры устанавливают на площадки;
• на них размещают ворота;
• элементы совмещают и закрывают конструкцию;
• измеряют и выравнивают горизонтальное положение профиля;

После этого настраивают передвижение ворот, гайки, соединения опор и роликовых площадок, послабляют. Затем производят закрытие и открытие ворот в несколько действий, при этом ролики сами становятся в нужном направлении. При отсутствии дефектов, и неровностей, все болты затягивают.

Затем собирают концевой ролик и устанавливают заглушку, он помещается в трубу П-образной формы на внешней части конструкции, и фиксируется при помощи болтов. Заглушку размещают на внутренней части ворот, закрепляют с помощью сварки. Этот элемент не дает снегу забивать механизм, и прекращать свою работу.

В верхней части устанавливают кронштейн, для этого крепления болтов роликовой системы ослабляют, и располагают их в верхней части ворот. Затем определяется правильный наклон, и затягивают болты.

В конце устанавливают уловитель, болты фиксации ослабляют, закрывают конструкцию, ворота совмещаются с уловителем, при этом углы защиты должны касаться уловителя сверху. После этого затягивают болты.

Установка автоматической системы на ворота

Движение ворот выполняется с помощью зубчатой рейки, их располагают на профиль, который служит опорой. Затем устанавливают остальные элементы, выключатель, лампочку, для осуществления сигнала и другие комплектующие.

На ворота закрепляют редукторы в электронном виде, чтобы обеспечить автоматическое открывание. Электрические провода проводят при установке столбов, при этом все элементы будут спрятаны в опору.

При выборе автоматической системы учитывают направление открытия ворот, их площадь, створки должны быть размещены ровно. Электрический провод можно располагать в серединной части створок, снизу или сверху, при этом к конструкции прикрепляют второй кронштейн. При неправильной установке двигателя, происходит перекос, и нарушается работа системы. Блок управления размещают в удобном месте, выполнять все движения ворот можно при помощи пульта. Для откатных ворот достаточно использование одного привода, с него можно убрать блокировку, и при отсутствии электроэнергии, открыть ворота вручную.

Автоматическая система состоит из блока управления, а также привода, в одной коробке, в неё заходят провода остальных элементов. Короб защищает систему от влажности, поэтому сбоев в работе не происходит. Движение ворот происходит при помощи нажатия кнопки на пульте, она посылает сигнал на блок управления, и происходит необходимое движение.

Разновидности раздвижных ворот

Раздвижные ворота бывают консольными, и устройство на монорельсе. Консольные конструкции совершают движения с помощью направляющего рельса.

• при консольном способе не нужно выполнять стяжку в проеме;
• расстояние между столбами не имеет ограничений, материал можно использовать для любых проемов;
• чтобы сделать конструкцию, используют каретки, которые прикрепляют к фундаменту, при этом ворота не касаются почвы во время движения.

При раздвижной конструкции на монорельсе, ролики приваривают к полотну.

• они совершают движение по балке, которую устанавливают на фундамент, и ворота приходят в действие;
• балка будет возвышаться над уровнем дороги, что создает небольшое препятствие для выезда.

Какую систему выбрать?

Раздвижные системы на монорельсе являются недорогими по стоимости, и подходят для широких проемов. Консольные системы выглядят красивее, отличаются долгим сроком службы и прочностью.

Ворота делают с наличием встроенной калитки и без неё, для этого используют различные материалы.

Профнастил является практичным, устойчивым к изменению температур и осадкам, имеет небольшой вес, поэтому легко устанавливается на каркас, идеально подходит для самостоятельного изготовления ворот.

Листы из стали применяют в том случае, если планируется установка металлических ворот. Такой материал отличается высокой прочностью, но склонен утяжелять конструкцию, и оказывать большую нагрузку на роликовую систему. Поэтому приобретают дорогую фурнитуру, которая выдерживает большие нагрузки.

Ворота из дерева выглядят красиво и богато, но также имеют немаленький вес, поэтому роликовая система должна быть подходящей.

При использовании кованых ворот, приобретают самую дорогую систему роликов, так как материал имеет самый большой вес, и оказывает высокую нагрузку на фурнитуру. Роликовую систему выбирают с выдерживанием высокой степени нагрузки.

При рулонных раздвижных воротах, во время открытия, они сворачиваются на специальный вал, не имеют тяжелого веса, и не требуют дорогой гарнитуры.

Преимущества раздвижных ворот

Раздвижные конструкции имеют ряд преимуществ

1. Устанавливать систему можно на маленьких проемах, нет специальных ограничений.
2. Для установки конструкции из профнастила понадобиться мало времени, поэтому для выполнения работ необязательно вызывать специалистов, на этом можно сэкономить свои расходы.
3. Такой материал как профнастил легкий и практичный, не нуждается в специальном уходе, устойчивый к изменениям температур и осадкам, доступен по стоимости, удобен в использовании. На ворота из такого материала легко установить автоматизированную систему. В дальнейшем они не требуют покраски и ремонта, так как не поддаются гниению.
4.  Ворота из дерева имеют красивый вид, но материал требует специальной обработки антисептическими составами, а также установки дорогой роликовой системы.
5. При установке автоматизированной системы, не придется выходить из машины и вручную открывать ворота, достаточно нажать кнопку на пульте и привести их в движение, сэкономив время.
6. При открытии не используются дополнительные крепежи для фиксации, не нужно переживать, что в неожиданный момент ворота закроются от ветра, и произойдет удар по автомобилю.
7. Нет необходимости в дополнительном месте, которое используется при распашных воротах, можно применять раздвижные системы на маленьких участках, отведенных в качестве проемов.

При правильном выборе материала и установке роликовой системы, раздвижные ворота будут практичными, удобными в использовании и долговечными.

superarch.ru

Rollers for gate

изготовление ворот, установка автоматических ворот, обслуживание автоматических ворот, автоматические ворота, автоматические ворота doorhan, ремонт автоматических ворот, секционные ворота, заказать запчасти для ворот, куплю гаражные ворота, ворота подъемные автоматические, секционные ворота doorhan, гаражные ворота дорхан, купить секционные ворота, секционные ворота дорхан, автоматические гаражные ворота, автоматические ворота схемы, гаражные ворота заказать, автоматические ворота дорхан, куплю автоматические ворота, гаражные секционные ворота размеры, секционные ворота херман, ремонт ворот гаражных, hormann гаражные ворота, ворота гаражные, заказать автоматические ворота, ворота +из сэндвич панелей, секционные ворота монтаж -гаражный, автоматические ворота +для гаража -цена, настройка автоматических ворот, гаражные ворота -цена, привода секционных ворот, гаражные цена -ворот, петли +для ворот цена, гаражные -ворот -цена, секционные ворота куплю, автоматические ворота инструкция, купить гаражные ворота автоматические, гаражные ворота хёрман, автоматические ворота +для гаража цена, автоматические гаражные ворота алютех, автоматические ворота алютех -гаражный, монтаж автоматических гаражных ворот, гаражные ворота цена, панели ворот, ролики +для ворот купить, купить гаражные ворота цена, гаражные ворота подъемные цена, система автоматических ворот, монтаж автоматических ворот -гаражный, гаражные ворота, гаражные ворота подъемные -цена, гаражные ворота секционные цена -автоматический, гаражные ворота +своими руками, ворота гаражные секционные автоматические цены, секционные ворота +в гараж, гаражные автоматические ворота, размер автоматических ворот, автоматические ворота +для склада, автоматические ворота цена, секционные гаражные автоматические ворота -цена, автоматические гаражные ворота цена -секционный, ворота секционные автоматические -гаражный -цена, купить ворота автоматические -гаражный, петли +для ворот гаража, секционные ворота, монтаж ворота гаражные секционные, цены +на автоматические секционные ворота, гаражные ворота алютех -автоматический, калитка +в гаражные ворота, гаражные ворота монтаж -автоматический -секционный, автоматические ворота цена -гаражный -секционный, автоматические гаражные ворота -алютех -купить -монтаж -секционный -цена, ворота автоматические секционные цена -!на -гаражный, автоматические ворота -doorhan -алютех -гаражный -дорхан -заказывать -изготовление -инструкция -купить -купля -монтаж -настройка -обслуживание -подъемные -привод -противопожарный -размер — ремонт -секционный -система -схема -установка -цена, ворота секционные цена -автоматический -гаражный, гаражные ворота цена -автоматический -купить -подъемные -секционный, гаражные секционные ворота -автоматический -монтаж -размер -цена, купить ворота гаражные -автоматический -цена, гаражные ворота -hormann -автоматический -алютех -дорхан -заказывать -купить -купля -монтаж -подъемные -ремонт -рольставня -секционный -херман цена, всё для ворот, все ворота, Урал, Сибирь,
Москва, Новосибирск, Екатеринбург, Тюмень, Курск, Ростов на Дону, Краснодар, Тула, Самара, Саратов, Спб, Санкт Петербург, Нижний Новгород, Казань, Челябинск, Омск, Уфа, Железногорск, Красноярск, Орел, Пермь, Воронеж, Волгоград, РЕУТОВ, Марфино, НЕМЧИНОВКА, Рублево, Дружба, ДОЛГОПРУДНЫЙ, Восточный, Павшино, Мытищи, ЛЮБЕРЦЫ, Котельники, КРАСНОГОРСК, Некрасовка, Химки, Салтыковка, Архангельское, Барвиха, Коммунарка, Королев, Балашиха, Одинцово, ВИДНОЕ, Томилино, Опалиха, Юбил

zip-vorota.ru

Механизм откатных ворот своими руками

Самыми прогрессивными, современными и удобными считаются откатные ворота. Само название подчеркивает особенность их конструкции. Они откатываются в сторону по специальным направляющим вдоль стены или забора параллельно земле и существуют уже многие десятилетия, но в последнее время (за последние десять лет) их популярность и спрос на них значительно возросли.

Новая конструкция механизма откатных ворот может устанавливаться своими руками как внутри двора, так и снаружи

Конструкция откатных ворот

Тяжесть откатных ворот может быть практически любой, поэтому Вы можете выбрать любую отделку ворот, не боясь проблемы открывания ворот.

Не так давно были разработаны принципиально новые и более совершенные конструкции механизмов откатных ворот, которым не требуются ни верхние, ни нижние направляющие. Благодаря новым разработкам они не требуют и ухода за ними, тогда как раньше все техобслуживание сводилось в основном к смазке роликов и подшипников на воротах и очистке их от грязи.

На данном этапе современные виды откатных ворот двигаются благодаря тому, что в них применен механизм нового типа. Металлический профиль (балка) движется по роликовым (жестко закрепленным) тележкам. Так как эти роликовые тележки находятся внутри заваренной балки, то в них не попадают ни грязь, ни снег, и поэтому неблагоприятные условия погоды не влияют на механизм откатных ворот. Сама профильная балка приварена к их каркасу.

Так как в роликовых тележках применяются закрытые подшипники скольжения, то смазка им не нужна (она заложена в них заводом-производителем подшипников). В каждой такой тележке используется по 8 полностью закрытых подшипников скольжения, и это обеспечивает долгие годы работы без отказа.

Новая конструкция механизма откатных ворот может устанавливаться своими руками как внутри двора, так и снаружи (предусмотрена и такая возможность). Они двигаются в любую сторону, независимо от конструкции, лишь бы на пути не было препятствий. Их поверхность обшивается деревом, профнастилом (пластик, металл), они могут быть коваными или покрываться металлическим листом.

Преимущества и недостатки

Неоспоримые преимущества откатных ворот перед обычными — это надежность и простота в управлении. Их легко можно автоматизировать своими руками, при открытии или закрытии они не занимают места, тогда как обычные перегораживают половину двора. Механизм не требует очистки (например, от снега) и обслуживания. Многие варианты двигаются бесшумно и даже не касаются земли. Даже при отсутствии питания их можно (приложив некоторое усилие) открыть своими руками.

Главный и самый основной недостаток откатных ворот — наличие свободного места для их откатки и то, что они при этом не должны перекрывать калитку.

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Они должны откатываться в сторону, которая прямо противоположна по отношению к размещению калитки (если калитка расположена слева от ворот, то они должны катиться в правую сторону). Расстояние, необходимое для их откатки, должно быть в 1,5 раза больше, чем длина проема. Например, если ширина проема — 5 м, то расстояние откатки составит 7,5 м.

5 м*1,5 = 7,5 м

Следующий недостаток заключается в том, что фундамент ворот и столбы обязательно нужно забетонировать.

Преимущества:

• не требуют обслуживания;
• легко автоматизировать своими руками;
• надежны;
• при закрывании и открывании не занимают место;
• механизм имеет высокий срок службы;
• удобны в использовании;
• не нужно очищать снег.

Недостатки:

• бетонирование фундамента;
• большое расстояние откатки.

Подготовительные работы

Сoстaвляющиe элeмeнты откатных ворот oтвeчaют зa иx движeниe и рaспoлoжeны внутри нaпрaвляющeй балки.

Если вы учли все вышесказанное и при этом оказалось, что преимуществ у вас больше, чем недостатков, можно смело приступать к постройке и изготовить самодельный механизм откатных ворот. Легче всего изготовить механизм старого типа с направляющими и роликами, так как роликовые тележки стоят довольно дорого, а отдельные ролики можно легко купить на соответствующем рынке («барахолке»).

В специализированных магазинах и на фирмах с успехом можно закупить всю фурнитуру для изготовления механизма. В комплект входит направляющий рельс, роликовые тележки, трубы и др. Но так как механизм откатных ворот является их неотъемлемой частью, то и рассмотрим все производство в комплексе.

Сначала надо изготовить несущие столбы и установить их. Для столбов подойдет профильная труба из металла сечением 100х100 мм, бетонные столбы или (не рекомендуется) деревянный брус из твердых пород дерева. Несущие столбы необходимо забетонировать на глубину более 1 м. Можно изготовить и кирпичные столбы с арматурой внутри и предусмотреть уголок или выпустить арматуру внутрь вашего двора для приваривания стоек. Желательно выпустить арматуру на трех уровнях: нижнем (20-50 см), среднем (зависит от высоты ваших ворот) и верхнем (20-50 см от верхнего уровня).

Фундамент для ворот

Вo избeжaниe пoявлeния ржaвчины – нeсущaя балка (тoлщинa oт 3мм) пo всeй длинe, внутри и снaружи имeeт цинкoвoe пoкрытиe.

Фундамент необходимо расположить вдоль вашего забора в сторону открывания новых откатных ворот и забетонировать своими руками на глубину более 1 м (это глубина промерзания верхнего слоя грунта). Для этого понадобится вырыть траншею глубиной 1 м, шириной 0,3-0,4 м и длиной 50% от размера проема ваших ворот. Так, если проем имеет размер 5 м, то вырытая траншея должна быть более 2,5 м.

Далее приступаем к изготовлению металлической части фундамента ворот. Для этого вам понадобится один металлический швеллер на всю длину фундамента, шириной 16-20 см. К нему приваривается от 8 до 10 ножек из арматуры или металлического прута диаметром 10-14 мм.

Затем швеллер укладывается в вырытую траншею ножками вниз и бетонируется специально изготовленным бетоном. Для бетона готовится смесь щебня, речного песка и цемента в соотношении 4:1. Лучше всего подойдет щебень мелкой фракции. Можно исходить из такого расчета, что для откатных ворот среднего размера необходимо 80-120 кг цемента, 300-500 кг щебня и 300-500 кг песка.

При бетонировании фундамента бетон заливается вровень со швеллером, чтобы не образовались пустоты, и выстаивается не менее 7 дней для полного схватывания бетона. Это необходимо для последующего монтажа. За 7 дней можно своими руками изготовить сдвижные ворота.

Сварка и окраска полотна ворот

Раздвижные ворота, незаменимые при обустройстве въездов на частные и промышленные территории, объединяют в себе практичность и простоту.

Сначала удалим из металлических профилированных труб и направляющего рельса масляные отложения и следы коррозии. Для этого можно вооружиться угловой шлифмашиной (болгаркой) с металлической щеткой. При любой работе электроинструментом пользуйтесь защитными очками, чтобы в глаза не попала окалина, металлическая стружка или опилки.

Очищенные трубы обязательно обезжириваются бензином или специальным растворителем. После этого необходимо загрунтовать поверхность (нанести антикоррозийную грунтовку) грунтовкой для эмалевых или алкидных красок и дать ей время просохнуть. Грунтовку удобно наносить двумя методами: кистью или с помощью краскопульта. Краскопульт (если вы умеете пользоваться им профессионально) придает поверхности красивый внешний вид (под глянец), а кисть (путем нанесения толстого защитного слоя) — высокую антикоррозионную способность.

После этого варим раму. Берем направляющий рельс (6 м), располагаем его разрезом вниз на ровной поверхности и привариваем профильную трубу 60х30х2 мм прихватками по 2-3 см с расстоянием между ними 20-25 см. Далее устанавливаем и привариваем на эту трубу вертикальные стойки, изготовленные из трубы 60х30х2 мм, предварительно выверив их угольником (90 градусов).

Затем завариваем верхнюю трубу 60х30х2 мм, проверяем углы угольником и привариваем противовес (треугольник). Наружная рама откатных ворот готова. Теперь ввариваем своими руками внутреннюю трубу сечением 40х20х2 мм. Рама готова. Необходимо зашлифовать швы шлифовальным кругом или болгаркой и нанести грунтовку на полотно.

Затем приступаем к окраске рамы (кистью или краскопультом) алкидными эмалями или красками для наружных работ (приобретаются в строительном магазине). После высыхания краски начинают зашивку профнастилом (пластик, металл), металлическим листом, деревом и др. Зашивку проводят шурупами или дюбелями (в зависимости от материала).

Монтаж механизма

Зашить полотно откатных ворот вы можете любым материалом – профнастилом, ковкой, деревом, поликарбонатом, металлическим листом, алюминиевым сайдингом, металлической филенкой.

За это время фундамент полностью выстоялся, и можно непосредственно монтировать механизм для откатных ворот, который имеет срок службы (открывание-закрывание) не менее 5000 циклов. На швеллере своими руками устанавливаем роликовые тележки, поставляемые в комплекте с фурнитурой. Для их точной установки (чтобы они не смещались) берут швеллер и закрепляют на нем роликовые тележки боковой частью. Затем накладываем на них направляющий рельс, выставляем полотно и по уровню, и вдоль линии забора, а в конце прихватываем сваркой.

После этого нужно обязательно закрепить на несущих столбах улавливатели ворот (верхний и нижний), а также поддерживающие ролики (верхние). Если вы достали и используете опорно-несущие столбы из металлических труб, то ролики и улавливатели можно прикрепить своими руками непосредственно к самому столбу при помощи сварки. При использовании гранитных или же кирпичных столбов ролики и улавливатели лучше крепить на металлической стойке, в качестве которой подойдет металлическая труба сечением 60х30х2 мм. Эта труба, в свою очередь, крепится к столбам (кирпичным, гранитным или бетонным) с помощью дюбелей или специальных хомутов.

Управление воротами

Для изготовления рамы откатных ворот оптимально использовать профилированную трубу сечением 60*30мм, но можно также 60*40мм или 50*50мм.

Есть два способа осуществить такое управление.

• промышленное оборудование и автоматика.

Плюсы: быстрый монтаж, есть все компоненты, минимум усилий.

Минусы: очень дорого.

• самодельное оборудование и автоматика.

Плюсы: на порядок дешевле

Минусы: максимум усилий, отсутствие компонентов и трата времени на их поиски, медленный монтаж.

Рассмотрим оба случая.

1. Для этого случая на фирме или в магазине приобретается комплект электромеханического оборудования для ворот (мотор, автоматика, ролики, редуктор и др.) и устанавливается на ворота. В комплекте есть описание компонентов, их назначение и (в картинках или буклете) порядок монтажных работ. Если вы не сможете разобраться сами, на помощь придут специалисты из фирмы. В комплект входит: электропривод (двигатель) и пульты, фотоэлементы и блок управления, антенна (для принятия сигнала с брелока) и так далее. Основным компонентом является блок управления, который вставлен в корпус двигателя. Он обеспечивает пуск, остановку, время работы, измерение дальности до препятствий (остановится, если на пути возникнет что-нибудь). Все остальные элементы подключаются к нему пошагово. Без точной и корректной настройки этого устройства управления работа всего электромеханического блока будет сведена к нулю. Этими устройствами можно пользоваться коллективно, так как оно выполняет команды по приоритету, то есть выполняет первую команду.
2. На этот случай у вас должен быть, по крайней мере, реверсивный электродвигатель (назад-вперед) и редуктор со специальным шкивом или со «звездочками» для намотки цепи (как на велосипеде), добавочная звездочка и длинная цепь. Добавочная звездочка закреплена на воротах на приваренном валу, так что она может вращаться. Двигатель с редуктором должен быть прикручен к фундаменту непосредственно или должен располагаться на специально сваренной стойке.

zavorota.ru
