Важно! Все крепежные элементы необходимо закручивать равномерно, иначе отдельные элементы ворот будут зафиксированы менее плотно, и вся конструкция окажется перекошенной. Это не только испортит внешний вид, но и негативно скажется на ходе полотна.

Проверив качество крепления, нужно несколько раз открыть и закрыть ворота, чтобы отрегулировать ход полотна. Неровно установленные роллеты не смогут двигаться плавно и тихо, поэтому при монтаже обязательно стоит проверить уровнем горизонтальное расположение ламелей. После проверки и регулировки монтаж считается завершенным. С ламелей снимают защитную пленку, удаляют пыль и ставят декоративные заглушки.

Видео по установке роллетных ворот

rusograda.ru

Как установить ролеттные ворота для гаража своими руками

Это очередное видео из серии «своими руками». И сегодня мы будем устанавливать роллеты с электроприводом для гаража. На замену старых тяжелых железных ворот, придут вот такие симпатичные роллетные ворота.

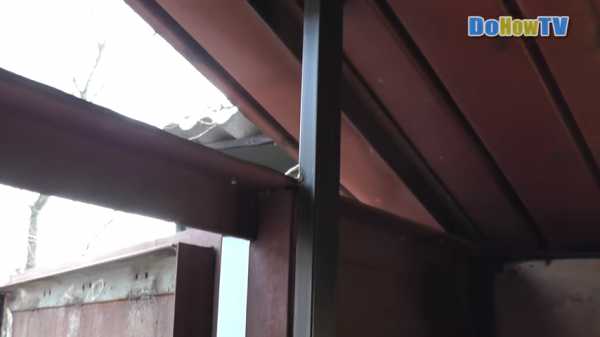

Для начала я закреплю внутри металлического гаража две профильные трубы. К этим трубам будут крепиться направляющий роллет и короб. В данном примере короб будет монтироваться внутри гаража. Профильная труба должна быть установлена идеально по уровню. А вот и вторая профильная труба, которая установлена с другой стороны.

Из чего состоят роллетные ворота?

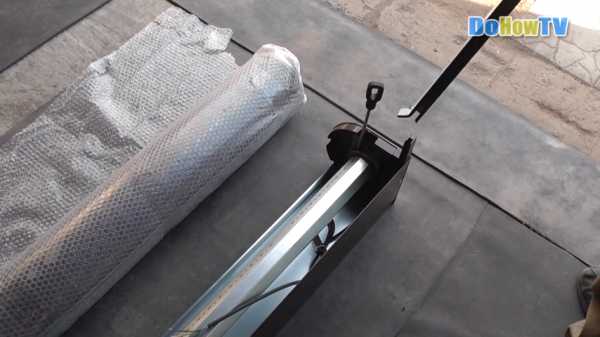

Рассмотрим состав роллетных ворот. Это непосредственно короб с крышкой, роллетное полотно и две направляющие. Кроме того, в комплекте будет вот такой блок для дистанционного открывания ворот, пружины для крепления полотна к валу и декоративные пластиковые колпачки, которые закроют отверстия в местах крепления направляющих роллет.

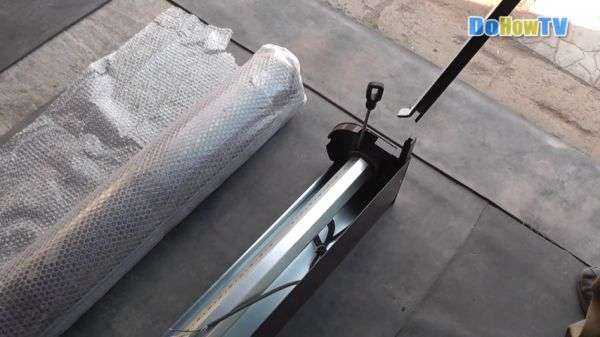

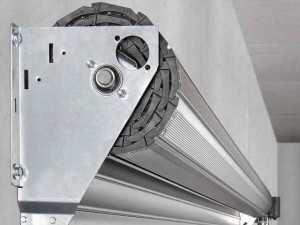

Снимаем крышку короба и осмотрим конструкцию. Внутри мы видим вал с кольцами, на которые будут наматываться роллетное полотно. Внутри вала находится электродвигатель, от которого отходит вот такой провод.

Установка ворот

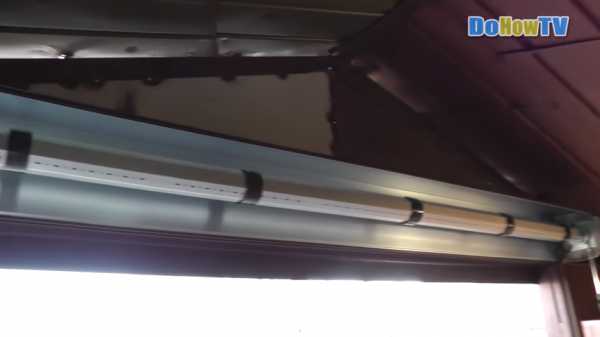

Привод этих роллет дооборудован устройством для аварийного открывания/закрывания роллет при отсутствии электричества. Распакуем и осмотрим направляющие. Особенности этих направляющих – на их концах уже загнуты края для лучшего скольжения полотна. Теперь вставляем направляющее в соответствующие выступы на коробе. В других конструкциях здесь может присутствовать дополнительная пластиковая направляющая.

То же самое сделаем и с другой стороны. Загиб на направляющих должен смотреть в сторону вала. Поднимаем короб с направляющими и просто приставляем к рамке ворот. На этом этапе важно убедиться, что направляющие установлены строго вертикально, а короб строго горизонтален. Для этого воспользуемся обычным уровнем. Далее произведем разметку для крепежа направляющих.

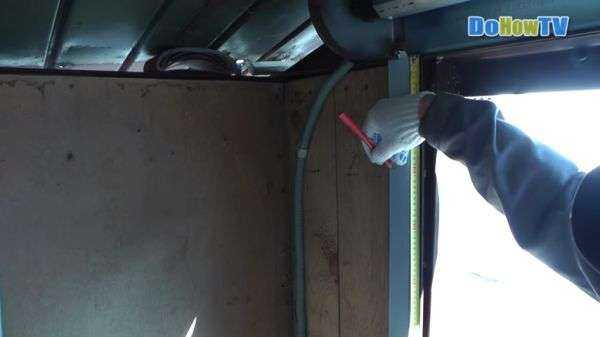

На левой направляющей отмечаю карандашом места под сверления ближе к левой стороне. Нижнее и верхнее отверстие я сделаю на расстоянии около 15 сантиметров от края. Для одной направляющей у меня будет 4 крепежных отверстия. Я буду крепить направляющие на саморезы с прессшайбой. Перед сверлением отверстий еще раз проверим уровень. Сначала я использую сверло диаметром с толщину самореза. Просверлю обе стенки направляющего. Теперь используя сверло диаметром 1,8 миллиметров, рассверливаю только переднюю стенку направляющей. Через него будет вставляться саморез, а затем отверстие будет закрыто декоративным колпачком. Закручиваю саморез с прессшайбой.

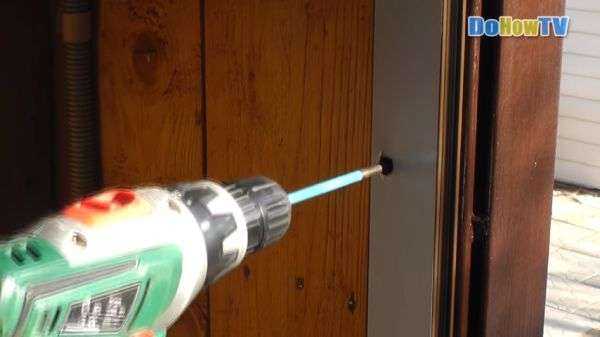

Сверление необходимо повторить для всех размеченных мест. Иногда удобно подготовить отверстия для направляющих до установки короба. Кроме того, саморезом необходимо закрепить и сам корпус короба с левой и с правой стороны.

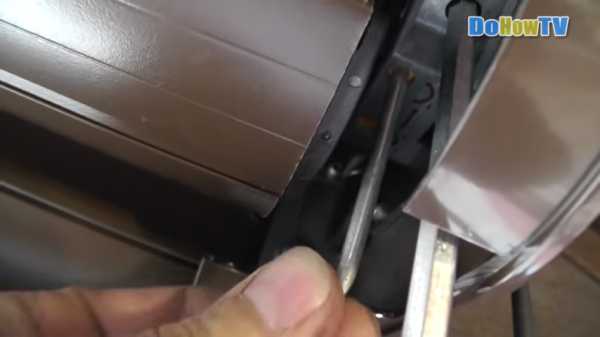

Теперь можно удалить защитную пленку с направляющих и вставить и вставить в отверстия декоративные колпачки.

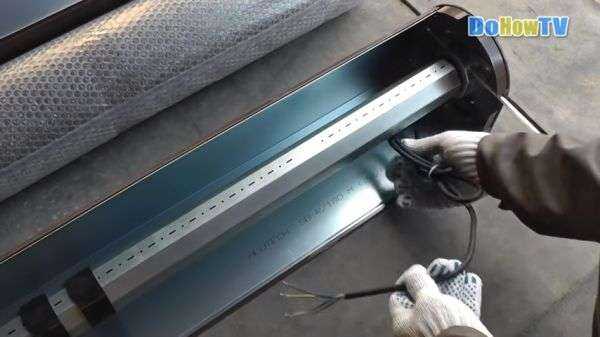

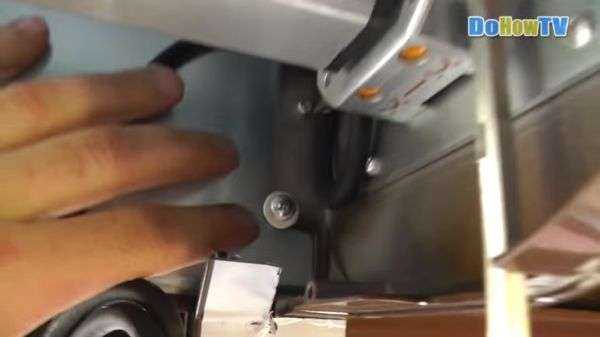

С торца короба просверлим отверстие для вывода кабеля электродвигателя наружу. Равномерно распределим кольца по длине вала.

На следующем этапе необходимо аккуратно завести роллетное полотно через вал в направляющие. Полотно заводится начиная с нижней полосы. Это довольно трудоемкая операция и здесь желательно наличие помощника. Далее на верхний край полотна надеваются тяговые пружины. У них специальные крепления, поэтому надеваются они только в одном положении.

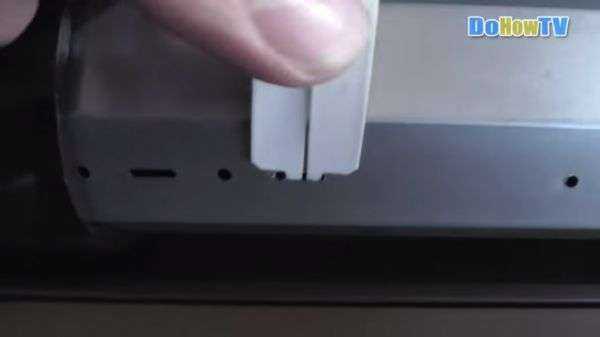

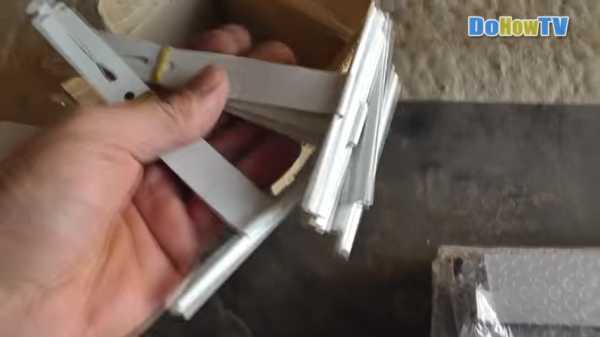

Пружины также необходимо распределить по полотну равномерно. Теперь фиксируем края пружины в отверстия для перфорации на валу. Выполняется это вот таким образом. Аккуратно закрепим каждую пружину.

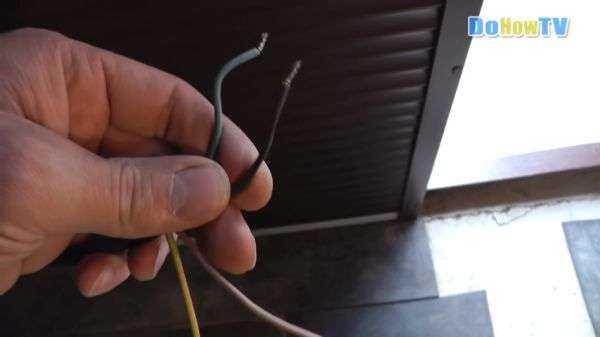

Теперь можем проверить работу электропривода роллет. От электропривода идут 4 провода. Желто-зеленый провод – это заземление. А комбинация проводов синий, коричневый и сине-черный заставят двигатель вращаться в ту или иную сторону.

Таким образом, при подключении к этим контактам, роллетное полотно будет опускаться или подниматься.  В наших роллетах присутствует блок дистанционного управления. Рассмотрим его состав. Внутри находится коробка с платой, крепежные и изоляционные элементы. Антенна блока выполнена в виде гибкого провода. Для уверенного приема его необходимо вывести за пределы коробки и выровнять. Электрическая плата имеет клемники, через которые будет осуществляться подключение. Внутри коробки с блоком дистанционного управления имеется подробная инструкция по подключению. В ней доступно рассмотрены все варианты подключения.

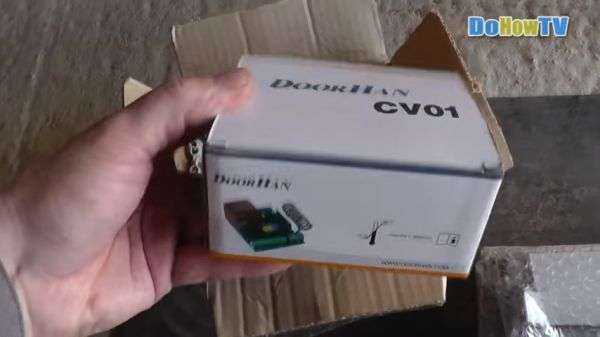

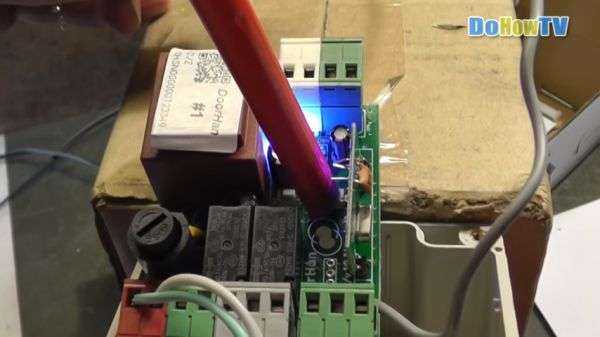

Для работы блока дистанционного управления нужен как минимум один пульт. Вот как он может выглядеть.

Чтобы привязать новый пульт к этому блоку управления, необходимо занести его в память этого устройства. Для этого есть кнопка со значком «Р». Длительное нажатие на эту кнопку переводит устройство в режим записи нового пульта.

После нажатия загорится сигнальный светодиод. В этот момент необходимо нажать на кнопку на пульте. Данный пульт вносится в память и теперь с него можно управлять работой роллет.

На последнем этапе необходимо отрегулировать конечное положение полотна. Для этого производится регулировка концевых выключателей верхнего и нижнего положения. Обычным шестигранником прокручиваются регулировочные винты. Стрелка с плюсом увеличивает продолжительность вращения, а стрелка с минусом уменьшает продолжительность вращения в ту, или иную сторону. Регулировка производится при включенном электродвигателе. Нижнее положение регулируется до касания с полом, а в верхнем положении рекомендуется составлять полторы полоски полотна.

Это все основные операции по монтажу роллетных ворот и в этом нет ничего сложного.

Похожие траскрибы

Все права на видео принадлежат: DoHow

transkribator.guru

область применения, конструкция и монтаж

На сегодняшний день на отечественном рынке воротной продукции представлены откатные, секционные, подъемно-поворотные и роллетные ворота.

Какую из этих конструкций выбрать – окончательное решение за владельцем. Но, если речь идет о том, чтобы рационально обыграть пространство, роллетные ворота, без сомнения, остаются вне конкуренции.

Роллетные ворота своими руками

Что диктует выбор роллетной конструкции?

Выбор роллетной конструкции оптимален в следующих случаях.

• Параметры проема в стене не годятся для монтажа другого типа ворот (например, нет возможности разместить главные направляющие секционных или подъемно-поворотных ворот). Такая проблема наиболее распространена в старых нежилых помещениях (гаражи, распределительные пункты, складские помещения). В таких ситуациях роллетные ворота – оптимальное решение вопроса. Кроме того, самостоятельный их монтаж вполне реален.
• Нужно, чтобы въездные ворота были смонтированы в максимально короткие сроки.

Гаражные роллетные ворота могут стать истинным украшением Вашего гаража

Достоинства и недостатки ворот роллетного типа

Преимущества роллетных ворот.

• Для открывания ворот не нужно свободное пространство ни сбоку от проема, ни по обе стороны от него.
• Роллетные ворота хорошо открываются в снежную погоду (нет необходимости в длительной расчистке от снега пространства перед воротами).
• Возможны различные маневры транспорта.
• Въездные ворота могут быть оснащены электрическим приводом с относительно небольшой стоимостью.
• Чрезвычайная простота в эксплуатации.
• Возможен монтаж при арочной форме проема.
• Эстетичность (роллетные ворота отлично гармонируют с рольставнями на окнах).

Недостатки роллетных ворот.

• Роллетные ворота недостаточно, по сравнению с другими конструкциями, устойчивы к взлому.
• Возможно ухудшение функции ворот при их обледенении.
• Необходимость защиты от негативного воздействия осадков.
• Полотно ворот, состоящее из ламелей, не позволяет врезать калитку

Способы монтажа роллетных ворот

Способы монтажа роллетных ворот

Существует три основных способа установки ворот роллетного типа.

• Накладной.
• Притолочный.
• Установка роллетных ворот с встраиванием в стену.

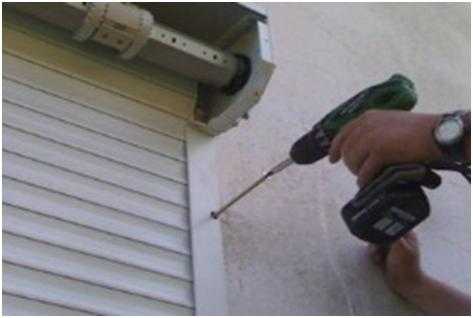

Самый простой в плане исполнения – накладной способ. Над воротным проемом укрепляется вал, с боков монтируются направляющие. Такой способ часто используют в домах, где на окнах имеются рольставни (такой монтаж ворот гарантирует единую композицию).

Внутренний монтаж подходит для любой формы воротного проема, обеспечивает лучшую защиту воротного полотна от осадков.

Притолочный способ предполагает размещение вала в самом верху проема. Вал размещается в декоративном коробе. Таким образом, создается дополнительная притолока, расположенная от базовой на расстоянии 3,5 – 4 см. Использовать такой способ можно только при достаточно большой высоте воротного проема (более 2,4 м).

Встраивание в стену – достаточно сложный и трудно реализуемый способ. Идеальный вариант – когда его возможность предусматривается на этапе составления проектной документации.

Ниша для короба заранее устраивается над проемом. Она может быть заделана вагонкой, заложена кирпичом или просто заштукатурена. Если все сделано аккуратно и правильно, в результате получим очень красивые ворота.

Роллеты будто бы выходят из стены (это смотрится очень красиво). Но этот способ имеет существенные недостатки.

Во-первых, полностью отсутствует доступ к приводному механизму.

Во-вторых, в морозную погоду не исключена возможность замерзания короба.

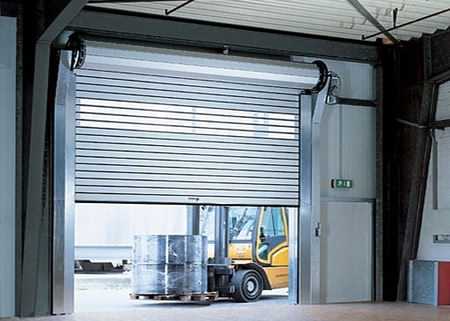

Конструкция роллетных ворот

Основная проблема при монтаже роллетных ворот – это обеспечение устойчивой геометрии проема, поскольку самое небольшое ее изменение вызовет сбой в работе ворот (полотно непременно будет заедать).

Столбы нужно установить на едином, хорошо армированном фундаменте. Стойки в верхней части соединяются при помощи перемычки. Над воротами желательно обустроить крышу. Это позволит защитить полотно, вал и электропривод от проникновения влаги.

Выбор воротного полотна

Полотно – это главная видимая часть ворот. Собрано полотно из нешироких горизонтальных полос (ламели). Между собой ламели скрепляются с помощью продольно ориентированного замка-зацепа.

В нижней части воротного полотна расположена концевая деталь для лучшего прилегания к полу; в верхней – расположена деталь для лучшего закрепления на валу.

Ламели на въездные ворота изготавливают из алюминия или экструдированного профиля. По сравнению с оконными рольставнями, толщина и размеры воротных ламелей больше примерно в полтора раза, поскольку полотно ворот должно выдерживать значительную ветровую нагрузку.

Виды воротного полотна роллетных ворот

Рассмотрим материалы, из которых могут быть изготовлены роллеты.

Экструдированный профиль – пустотелый, но, благодаря ребрам жесткости, значительно прочнее роллформинга с полиуретановым наполнением.

Если предусмотрена «холодная» установка роллетных ворот (для неотапливаемых помещений), можно установить роллеты со смотровыми или вентилируемыми вставками.

Вентилируемые вставки – узкие щели в полотне, защищенные от влаги. Смотровые вставки – небольшие окошки в полотне. Они обеспечивают естественное освещение.

Наибольшей прочностью обладают стальные роллеты. Толщина стенок стального профиля – около 0,5 мм. Минус такого полотна – недостаточная коррозионная устойчивость. Достаточно незначительного повреждения покрытия, и вскорости могут появиться ржавые пятна.

Другой минус таких ворот – сильный шум, который роллеты издают при движении, а также во время града и сильного ливня. Кроме того, такие роллеты имеют больший вес по сравнению с алюминиевыми, поэтому заранее должен быть предусмотрен достаточно мощный привод.

Еще один фактор, который оказывает влияние на выбор материала, из которого изготовлены роллеты, – габариты воротного проема. Максимальная ширина полотна составляет:

• для алюминиевого профиля – 2,5 – 4 м;
• для экструдированного алюминиевого профиля – 4,7 – 7 м;
• для стального полотна – 7 – 11 м.

Устройство привода роллетных ворот

Устройство вала и направляющих шин

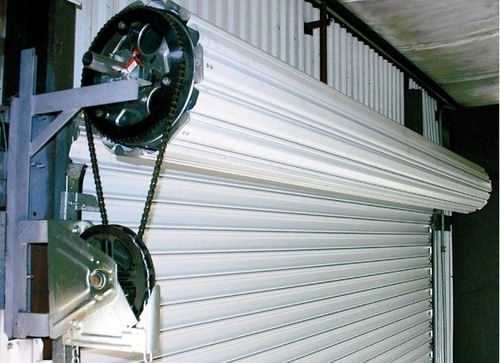

Помимо полотна, въездные ворота комплектуются валом, ручным или электрическим приводом, боковыми направляющими. Обязательно необходимо приобрести соединительные и крепежные детали.

Важно! Все готовые детали, кроме электрического привода, должны быть от одной фирмы-производителя, иначе ворота нельзя будет собрать.

Установка вала производится горизонтально или подвижно (с использованием роликовых кареток и консольных рельсов). Подвижное закрепление вала более предпочтительно, поскольку это обеспечивает подачу ламелей под постоянным углом (это обусловливает их меньший износ).

Необходимо предусмотреть систему аварийного торможения вала, на случай выхода из строя редуктора.

Направляющие шины представляют собой алюминиевый профиль П-образного сечения. Края воротного полотна входят в направляющие и обеспечивают лучшую ветровую нагрузку.

Направляющие шины снабжаются специальными уплотнителями, которые обеспечивают бесшумное движение полотна, защиту от проникновения грязи или пыли.

Виды привода роллетных ворот

Привод может быть ручным или электрическим. Ручной привод недостаточно комфортен, поэтому может использоваться, если к помещению не подведено электричество.

Воротковый привод может применяться для аварийного открывания ворот.

Наиболее эффективно въездные ворота управляются при помощи электрического привода. Он отлично помещается внутри кожуха и работает от сети переменного тока.

Мощности от 240 до 500 Вт достаточно, чтобы управлять движением полотна массой от 60 до 150 кг.

Управление движением полотна осуществляют с пульта (может быть как мобильным, так и стационарным). На случай отключения света ворота можно открыть при помощи аварийного расцепителя.

svoivorota.ru

Установка роллетных ворот: рольворота на забор

Установка роллет своими руками. Монтаж роллетных ворот для гаража

Это очередное видео из серии «своими руками». И сегодня мы будем устанавливать роллеты с электроприводом для гаража. На замену старых тяжелых железных ворот, придут вот такие симпатичные роллетные ворота.

Для начала я закреплю внутри металлического гаража две профильные трубы. К этим трубам будут крепиться направляющий роллет и короб. В данном примере короб будет монтироваться внутри гаража. Профильная труба должна быть установлена идеально по уровню. А вот и вторая профильная труба, которая установлена с другой стороны.

Из чего состоят роллетные ворота?

Рассмотрим состав роллетных ворот. Это непосредственно короб с крышкой, роллетное полотно и две направляющие. Кроме того, в комплекте будет вот такой блок для дистанционного открывания ворот, пружины для крепления полотна к валу и декоративные пластиковые колпачки, которые закроют отверстия в местах крепления направляющих роллет.

Снимаем крышку короба и осмотрим конструкцию.

Как смонтировать роллетные ворота самостоятельно?

Внутри мы видим вал с кольцами, на которые будут наматываться роллетное полотно. Внутри вала находится электродвигатель, от которого отходит вот такой провод.

Установка ворот

Привод этих роллет дооборудован устройством для аварийного открывания/закрывания роллет при отсутствии электричества. Распакуем и осмотрим направляющие. Особенности этих направляющих – на их концах уже загнуты края для лучшего скольжения полотна. Теперь вставляем направляющее в соответствующие выступы на коробе. В других конструкциях здесь может присутствовать дополнительная пластиковая направляющая.

То же самое сделаем и с другой стороны. Загиб на направляющих должен смотреть в сторону вала. Поднимаем короб с направляющими и просто приставляем к рамке ворот. На этом этапе важно убедиться, что направляющие установлены строго вертикально, а короб строго горизонтален. Для этого воспользуемся обычным уровнем. Далее произведем разметку для крепежа направляющих.

На левой направляющей отмечаю карандашом места под сверления ближе к левой стороне. Нижнее и верхнее отверстие я сделаю на расстоянии около 15 сантиметров от края. Для одной направляющей у меня будет 4 крепежных отверстия. Я буду крепить направляющие на саморезы с прессшайбой. Перед сверлением отверстий еще раз проверим уровень. Сначала я использую сверло диаметром с толщину самореза. Просверлю обе стенки направляющего. Теперь используя сверло диаметром 1,8 миллиметров, рассверливаю только переднюю стенку направляющей. Через него будет вставляться саморез, а затем отверстие будет закрыто декоративным колпачком. Закручиваю саморез с прессшайбой.

Сверление необходимо повторить для всех размеченных мест. Иногда удобно подготовить отверстия для направляющих до установки короба. Кроме того, саморезом необходимо закрепить и сам корпус короба с левой и с правой стороны.

Теперь можно удалить защитную пленку с направляющих и вставить и вставить в отверстия декоративные колпачки.

С торца короба просверлим отверстие для вывода кабеля электродвигателя наружу. Равномерно распределим кольца по длине вала.

На следующем этапе необходимо аккуратно завести роллетное полотно через вал в направляющие. Полотно заводится начиная с нижней полосы. Это довольно трудоемкая операция и здесь желательно наличие помощника. Далее на верхний край полотна надеваются тяговые пружины. У них специальные крепления, поэтому надеваются они только в одном положении.

Пружины также необходимо распределить по полотну равномерно. Теперь фиксируем края пружины в отверстия для перфорации на валу. Выполняется это вот таким образом. Аккуратно закрепим каждую пружину.

Теперь можем проверить работу электропривода роллет. От электропривода идут 4 провода. Желто-зеленый провод – это заземление. А комбинация проводов синий, коричневый и сине-черный заставят двигатель вращаться в ту или иную сторону.

Таким образом, при подключении к этим контактам, роллетное полотно будет опускаться или подниматься. В наших роллетах присутствует блок дистанционного управления. Рассмотрим его состав. Внутри находится коробка с платой, крепежные и изоляционные элементы. Антенна блока выполнена в виде гибкого провода. Для уверенного приема его необходимо вывести за пределы коробки и выровнять. Электрическая плата имеет клемники, через которые будет осуществляться подключение. Внутри коробки с блоком дистанционного управления имеется подробная инструкция по подключению. В ней доступно рассмотрены все варианты подключения.

Для работы блока дистанционного управления нужен как минимум один пульт. Вот как он может выглядеть.

Чтобы привязать новый пульт к этому блоку управления, необходимо занести его в память этого устройства. Для этого есть кнопка со значком «Р». Длительное нажатие на эту кнопку переводит устройство в режим записи нового пульта.

После нажатия загорится сигнальный светодиод. В этот момент необходимо нажать на кнопку на пульте. Данный пульт вносится в память и теперь с него можно управлять работой роллет.

На последнем этапе необходимо отрегулировать конечное положение полотна. Для этого производится регулировка концевых выключателей верхнего и нижнего положения. Обычным шестигранником прокручиваются регулировочные винты. Стрелка с плюсом увеличивает продолжительность вращения, а стрелка с минусом уменьшает продолжительность вращения в ту, или иную сторону. Регулировка производится при включенном электродвигателе. Нижнее положение регулируется до касания с полом, а в верхнем положении рекомендуется составлять полторы полоски полотна.

Это все основные операции по монтажу роллетных ворот и в этом нет ничего сложного.

Стоимость рулонных ворот для забора

Сегодня уже сложно представить область деятельности человека, которой не коснулась автоматизация. Причем, практически каждый стремиться облегчить свой быт и создать себе комфорт там, где раньше это казалось невозможным.

Эти задачи решаются как в комплексе, так и по-отдельности и к одним из таких решений, которое стремиться внедрить у себя в доме каждый автомобилист, является автоматизация въездных ворот на участок возле частного дома или дачи. Впрочем, задача эта характерна и для территорий, находящихся в собственности предприятий, фирм и компаний.

Когда вы планируете установку въездной защитной конструкции, обязательно стоит рассмотреть такой вариант, как рулонные автоматические ворота для организации контролируемого въезда на вашу территорию.

С их монтажом вы приобретете не только максимальный комфорт и удобство, которые вы получите благодаря возможности не выходить из автомобиля при необходимости открыть и закрыть ворота, но и сможете обустроить въезд, который не требует дополнительной площади, которую приходится держать свободной при установке распашных ворот.

Преимущества рулонных ворот

Когда вы только планируете установить или поменять ворота на въезде на свою территорию, стоит рассмотреть вариант установки рулонных ворот, которые:

Конечно, есть у такой конструкции и один недостаток, который заключается в ограничении высоты проезжающего на защищаемую территорию транспорта, поэтому такие ворота следует устанавливать уже после завершения строительных работ, для которых требуется проезд спецтехники.

Конструкция рулонных ворот и особенности ее установки

Конструкция ворот достаточно проста, чтобы обеспечить максимальную надежность и долговечность системы. Наборное полотно из ламелей устанавливается в направляющие, которые крепятся к несущим столбам. При поднятии оно наматывается на барабан, закрытый коробом. Вес полотна компенсируется пружинным механизмом, установленным в барабане, благодаря чему двигателю не приходится развивать большой крутящий момент. Также легко ворота открываются коловоротом через редуктор, передающий вращение на вал барабана.

При выборе элементов конструкции следует уделить внимание типу и материалу ламелей, чтобы при требуемой ширине полот

astgift.ru

Роллетные ворота  установка своими руками

Роллетные ворота – это надежный механизм, наглухо закрывающий проём для въезда. Прочная и удобная в использовании конструкция отлично гармонирует с фасадами помещений разных стилей. Смотрится она привлекательно, трудностей в монтаже не вызываетт. Навешивать ворота можно снаружи и внутри гаражного помещения – как будет удобно хозяину. Наиболее безопасным в плане несанкционированного вторжения считается внутреннее размещение полотна.

Преимущества роллетных ворот:

1. Экологичность и токсичность материала.
2. Сохранение полезной площади помещения. Компактная конструкция занимает минимум места.
3. Долговечность службы и простота ухода. Ворота изготовлены из алюминиевых ламелей. Материал не боится коррозионных процессов, на его качество не влияют неблагоприятные погодные явления.
4. Высокая устойчивость к ветровым нагрузкам, обеспечиваемая концевым захватом.
5. Возможность совершения автомобильных маневров. Конструктивные особенности роллетных ворот полностью освобождают проём.
6. Богатство цветовой палитры ламелей и комплектующих. Производители предлагают более 30 разновидностей продукции, среди которых самыми раскупаемыми являются «серый кварц», «ирландский дуб», «орех», «вишня», «серебристый металлик».
7. Возможность частичного обзора и регулировка уровней освещения и проветривания. По желанию хозяин может заказать ворота с некоторым количеством отверстий в ламелях. Через них в гараж проникают солнечные лучи и воздушные потоки. Также имеются ламели с прозрачными вставками из поликарбоната.

Конструкционные особенности

Классическим вариантом роллетных ворот является гибкое полотно, собранное из ламелей. При управлении оно подтягивается кверху и собирается в короб. Перемещается конструкция по направляющим, зафиксированным по обеим сторонам проёма. Само полотно сложено из алюминиевых ламелей и специальных замков. Необычное строение и специфический принцип работы изделия позволяют выделить его в отдельный тип ворот.

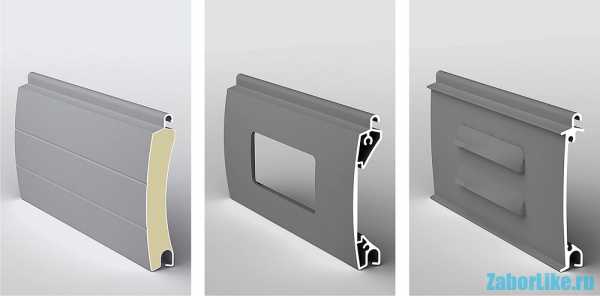

У современных потребителей признание завоевали четыре вида ламелей – функциональных, но разных по назначению.

• Экструдированные. Ламели с таким названием обеспечивают самый высокий класс защиты. Роллеты обычно покупают для обустройства въездной группы, прикрывающей частную территорию, или для установки в гараж.
• Ламели роликовой прокатки. Изделия содержат мягкий наполнитель. Они подходят для разграничения секций цехов, складов, торговых центров и разных хозяйственных помещений.
• Экструдированные вентиляционные. Пластины содержат отверстия, гарантирующие полноценный воздухообмен. Модели с прозрачными вставками из поликарбоната дарят бесплатное освещение и позволяют получать информацию о происходящем за воротами. Открывать конструкцию для этих целей не нужно.
• Ламели с пенонаполнителем. Профиля с твердым вспомогательным материалом подходят для массивных ворот. Несмотря на схожесть с экструдированными панелями, модели с наполнителем обладают более легким весом. Но уровень защиты от взлома у них не такой высокий, как у аналога.


Требования к подготовке проёма

Сначала хозяин должен решить, по какому типу будет осуществляться монтаж – накладной на проём либо встроенный. Решение определяет особенности подготовительных работ и разработку требований, предъявляемых к проёму. Также важно учесть все нюансы монтажа, касающиеся конкретного прохода.

Ряд требований к проёму таков:

1. Максимально ровная поверхность вокруг/ внутри проёма. Никаких трещин и выступов на каркасе быть не должно.
2. Контроль уровнем поверхности крепления. Допустимая погрешность – не более 5 мм.
3. Свободное пространство для навешиваемого полотна. Трубопроводы, электропроводка и другие коммуникации подлежат устранению.

Если соблюдение всех обозначенных требований не представляется возможным, конструкцию подстраховывают различными подкладками. Для более качественного функционирования роллетных ворот мастера рекомендуют заранее позаботиться о том, чтобы проём соответствовал всем пунктам.

Размеры проёма

Отдав предпочтение накладному монтажу, хозяин должен произвести замеры со стороны навешивания полотна. Измерительные работы производят в три шага:

1. Измерение ширины и высоты в 3-х разных точках с определением наибольших показателей.
2. Измерение боковых пристенков (информация необходима для понимания, хватит ли расстояния для крепления направляющих).
3. Измерение расстояния над коробом (цифра покажет, достаточно ли места для размещения крупного элемента конструкции).

Для встроенного монтажа применяют другой порядок. При измерении трех точек по всем параметрам выбирают наименьшее значение. Иначе полотно из ламелей не вместится.

Для стандартного гаража, построенного под легковой автомобиль, мы рекомендуем руководствоваться следующими размерами проёма:

• D – глубина помещения;
• h – притолока не менее 30 см;
• H – высота от 2 м в свету;
• B – ширина от 2.5 м в свету;
• b1, b2 – правый и левый заплечики размером не менее 25 см.

Комплектация

Каждый стандартный набор содержит следующие детали:

• Направляющие рельсы;
• Комплект ламелей;
• Крепления, заглушки, метизы;
• Защитный короб для хранения скрученного полотна.

Все элементы участвуют в сборке конструкции. Короб защищает привод и сложенное полотно. Рельсы задают направление движения конструкции в процессе ее перемещения. Вспомогательные детали нужны для сборки комплекта в единое целое.

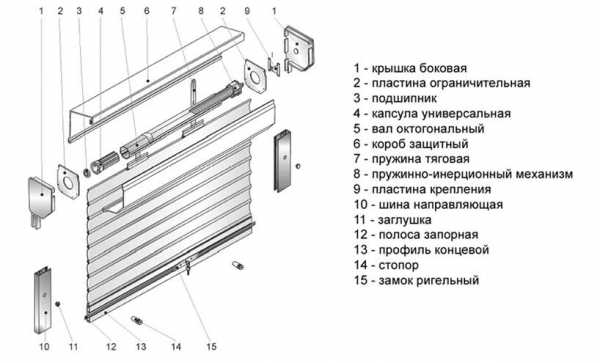

Рассмотрим схему устройства рулонных ворот.

1. Вал с коробом.
2. Направляющие.
3. Уплотнители тепло- и шумоизолирующие.
4. Замыкающее устройство.
5. Стальной вал – намотчик роллет.
6. Верхний замок – блокиратор закрывающихся ворот.
7. Защитный рельс под полотно, предупреждающий заклинивание и ранний износ конструкции.
8. Электродвигатель.
9. Блок дистанционного управления полотном.
10. Переключатель электрического замыкающего устройства.
11. Полотно роллетных ворот.

Работа механизма понятна. При открытии ворот роллетное полотно наматывается валом. При закрытии оно постепенно опускается с вала и скрывает проём.

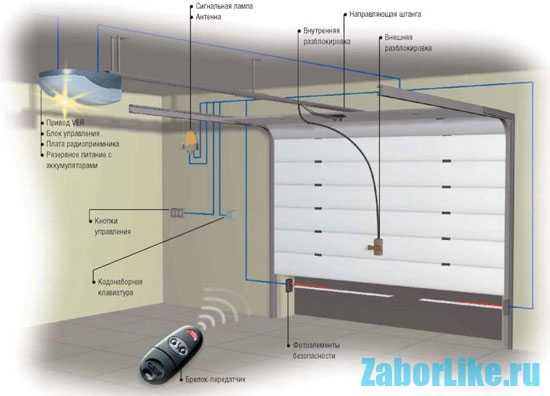

Какими бывают системы управления

Доступными для обывателя вариантами управления роллетными воротами являются ручной привод и автоматизированное устройство. При использовании ручного привода механизм приводится в действие за счет контакта с хозяйской рукой. При выборе электропривода можно дополнительно заказать опцию «аварийного ручного открытия». Это позволит владельцу помещения принудительно открывать ворота, если вдруг отключат электричество.

Управляют конструкцией тремя способами:

1. Посредством настенного выключателя.
2. При помощи пульта дистанционного управления.
3. Через подключение интеллектуальной системы (таймеры, термические и световые датчики и т. п.).

Особенности установки конструкций

После изучения инструкции установить роллетные ворота своими руками сможет любой толковый мужчина. Началу работ предшествует проверка готовности проёма к монтажу конструкции. Каким требованиям должен соответствовать проём, описывалось выше. При планировке подключения электропривода необходимо позаботиться о подводке.

Для получения целостного изделия важно проверить комплектацию будущих ворот, и можно приступать к установке.

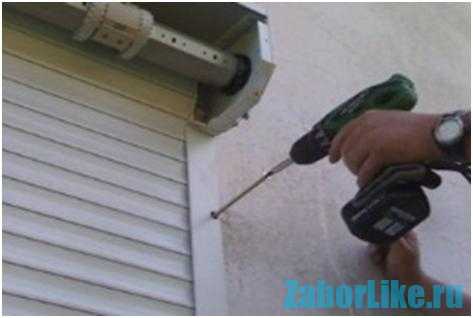

Сначала занимаются направляющими:

• Помечают места будущих отверстий.
• Просверливают стенки для крепления.
• При помощи крупного сверла проделывают отверстия под заглушки (с лицевой стороны).

Короб к установке подготавливают так:

• Откручивают саморезы.
• Снимают переднюю крышку.
• На оставшейся крышке помечают и просверливают дыры, через которые будет подводиться электричество. Также отверстия нужны для крепления короба.

Все последующие работы выполняют пошагово.

1. Направляющие рельсы вставляют в пазы боковых крышек.
2. Собирают каркас, соединяя направляющие с коробом.
3. Прикладывают каркас к проходу и выверяют вертикаль строительным уровнем.
4. В местах фиксации направляющих просверливают отверстия под дюбеля.
5. Позиционируют рамку в проёме.
6. Распечатывают полотно.
7. Вводят ригели в верхнюю пластину.
8. Оси ригелей скрепляют с установочными отверстиями колец.
9. Кольца сводят до упора и фиксируют их положение, плотно ввинчивая саморезы в вал.
10. При помощи регуляторов концевого выключателя надежно закрепляют полотно по обеим сторонам.
11. Регулируют верхнее положение изделия, выпуская в проём 1 ламель.
12. Подключают электрическую часть конструкции.
13. Возвращают на место переднюю крышку короба.
14. Затыкают пустоты заглушками.
15. Снимают с полотна защитную плёнку и оценивают проделанную работу.

Роллетные ворота готовы! Эксплуатировать конструкцию очень удобно, ухаживать за ней – необременительно. Для поддержания аккуратного вида достаточно периодически протирать полотно мягкой ветошью, которая хорошо впитывает влагу. Зимой для защиты ворот от наледи следует использовать «антизамерзайку». Обработка предотвратит остановку полотна или его торможение.

zaborlike.ru

Монтаж роллетных ворот своими руками – поэтапное руководство

К выбору гаражных ворот нужно подойти очень внимательно. Особое внимание специалисты рекомендуют обратить на роллетные конструкции, которые имеют множество достоинств. Основным из них является то, что такие ворота открываются вверх. Это дает возможность сэкономить пространство вокруг заезда.

Что такое роллетные ворота

Роллетные ворота представляют собой конструкцию, которая состоит из определенных элементов, исполняющих определенную задачу. Основными деталями являются полотно и привод, с помощью которого выполняется его движение.

Полотно состоит из ламелей. Для их изготовления используют толстую алюминиевую ленту. Это объясняет высокую прочность и коррозийную стойкость ворот. Ламели покрываются специальной краской и поддаются горячей сушки.

Где обычно используются

Роллетные ворота пользуются большой популярностью, что объясняется наличием множественных достоинств. Главным преимуществом является то, что конструкция занимает мало места. При открывании полотно прячется в специальный короб, что дает транспортному средству место для выполнения маневров.

Чаще всего роллетные ворота устанавливаются в гаражах, где нет возможности монтировать другие конструкции. В особенности это касается мест, где мало места и нет свободного пространства для хода откатных или распашных створок.

Конструкция роллетных ворот

Роллетные ворота состоят из гибкого полотна, изготовленного из отдельных ламелей. При поднятии оно складывается в специальный короб. Полотно перемещается по направляющим, которые устанавливаются по боковым сторонам проема.

Сегодня по назначению и функциональным особенностям выделяют четыре типа ламелей:

• Экструдированные. Конструкция обладает высоким классом защиты. Поэтому их часто устанавливают при въезде на территорию или в гараж.
• Роликовые. Ламели содержат мягкие наполнители. Они монтируются на складах, в торговых центрах и цехах.
• Экструдированные вентиляционные ламели. В пластинах есть специальные отверстия, которые гарантируют полноценный воздухообмен.
• Пластины с пенонаполнителем. Ламели имеют небольшой вес и идеально подходят для массивных ворот.

Эти особенности необходимо учесть при выборе ворот. Это позволит обеспечить максимальную защиту проема от проникновения.

Материал роллетных ворот

Зачастую для изготовления ламелей для роллетных ворот используют алюминиевый лист определенной толщины. Благодаря этому плотно обладает достаточной прочностью и высокой стойкостью к негативным факторам внешней среды.

Способы управления

Роллетные ворота могут иметь ручной и электрический привод. Первый вариант принято использовать в тех местах, где нет возможности провести электричество. Воротковый привод принято использовать для аварийного открытия конструкции. Недостаток такого управления заключается в сложности. Если полотно будет иметь большой вес, то поднять его вручную будет очень сложно.

Оптимальным вариантом считается электрический привод, который работает от сети переменного тока. Двигатель может иметь любую мощность (240-500 Вт). Это позволяет управлять полотном массой до 150 кг. Зачастую управление осуществляется с помощью пульта. В случае аварийного отключения электроэнергии открыть полотно можно с помощью специального расцепителя.

Преимущества использования роллетных ворот

Среди достоинств таких конструкций можно выделить:

• Нет потребности в наличии свободного пространства возле проема.
• Система работе неисправно при любых погодных условиях.
• Простота в работе.
• Эстетичность.

Благодаря таким достоинствам, такие ворота пользуются особой популярностью среди населения.

Монтаж роллетных ворот своими руками: пошаговая инструкция

Установка такого типа ворот имеет ряд особенностей. Это стоит учесть при проведении монтажных работ. И начать нужно с подготовительных работ.

Подготовка проема перед установкой роллетных ворот

Перед тем как выполнять монтаж направляющих, необходимо провести некоторые подготовительные работы:

• Стены вокруг и внутри проема должны быть ровными. Все трещины и выступы тщательно убираются.
• Места крепления направляющих проверяются уровнем. Отклонения не должны составлять более 5 мм.
• В месте крепления защитного короба не должно быть труб, электропроводки и других инженерных коммуникаций.

Соблюдение этих пунктов обеспечит качественный монтаж направляющих. От этого будет зависеть работоспособность системы.

Установка роллетных ворот своими руками: варианты монтажа

Ворота такого типа могут устанавливаться несколькими способами:

• Накладной. Накладной способ является самым простым. Вал устанавливается над проемом, а направляющие по бокам. Зачастую такой вариант используется в домах, где окна оснащены рольставнями. Это обеспечит единство экстерьера дома.
• Притолочный. Вал монтируется в коробе вверху самого проема. Данный вариант используется в тех случаях, если проем имеет большую высоту.
• Встраиваемый. Этот способ достаточно сложный и трудоемкий. Оптимальный вариант – устройство ниши под короб еще на этапе строительства гаража. В ином случае монтаж займет довольно много времени и сил.

При выборе способа монтажа стоит учесть геометрические размеры проема.

Когда проем будет подготовлен, необходимо тщательно изучить инструкцию по установке ворот. Только после этого можно проводить монтаж роллетных ворот своими руками. И начать стоит с короба и направляющих.

Монтаж короба и направляющих

Монтаж направляющих и короба осуществляется достаточно просто. Все сводится к одной схеме:

• Выбрать место установки элементов конструкции и нанести разметки будущих отверстий под крепежи. В коробе предварительно нужно снять переднюю крышку. Если речь идет об электрическом приводе, то дополнительно нужно устроить отверстие для проводки.
• Сделать отверстия на отмеченных местах. С помощью крупного сверла делаются гнезда для декоративных заглушек.
• Выполняется установка направляющих и короба.

После этого можно приступать к следующему этапу – подвешиванию полотна.

Как установить роллетные ворота самостоятельно: подвешивание полотна

Установка роллетного полотна производится в следующем порядке:

• Распределение дистанционных колец-держателей по длине приводного вала.
• Полотно с нижней полосы заводится на поддерживающие крюки.
• На края полотна крепятся тяговые пружины. Они равномерно распределяются по всей длине.
• С другой стороны пружины фиксируются на специальных отверстиях, расположенных на валу.

На этом подвешивание полотна считается оконченным.

Подключение проводов электропровода и дистанционного пульта

После этого к коробу подводится электропроводка и подключается к приводу согласно схеме. После этого блок дистанционного управления подсоединяется через специальные клеммные отверстия. Теперь остается только привязать пульт к блоку и проверить работоспособность конструкции. На этом монтаж роллетных ворот своими руками можно считать оконченным.

Интересные факты

• Прототипами роллет считаются бамбуковые ширмы, которые имеют богатую историю.
• Роллетные ворота представлены на рынке в широком ассортименте. Это касается не только конструктивных особенностей, но и цветового исполнения.
• Роллеты не только надежно защищают помещение и территорию от проникновения, но и идеально вписываются в экстерьер.

alumdevelop.ru

Роллетные ворота на гараж (рулонные)

Существует множество разновидностей гаражных ворот, каждая из которых обладает массой положительных и отрицательных моментов. Мы уже привыкли к традиционным распашным створкам, которые имеют простую и надежную конструкцию. Однако в некоторых случаях их использование не совсем оправдано. Выгоднее использовать альтернативные варианты. Мы сегодня рассмотрим роллетные ворота на гараж в том числе и эконом-класса, их устройство, составные части, принцип работы, а также особенности установки своими руками.

Что собой представляют роллетные ворота

Ворота роллетного типа представляют собой полотно, состоящее из множества профильных алюминиевых или стальных элементов, называемых ламелями. Их толщина обычно составляет 19-23 мм, а ширина — 37-120 мм. Внутри ламели имеют пустоты, которые на заводе заполняются пенополиуретановым утеплителем. Ламели соединены между собой посредством замка-зацепа, образуя гибкую створку. Все промежутки между ламелями проложены изоляторами. На нижней части полотна крепится концевая деталь, обеспечивающая в процессе закрытия плотное прилегание створки к полу.

Помимо основного полотна, рулонные ворота для гаража состоят из таких конструктивных элементов:

• Вал, на который полотно наматывается.
• Механическое подъемное устройство.
• Короб для размещения полотна.
• Устройство механического управления.
• Привод с электромотором, поднимающий и опускающий гибкую створку. В некоторых вариантах мотор может отсутствовать. Тогда привод управляется вручную.
• Направляющие, расположенные по бокам ворот. Они представляют собой П-образные алюминиевые профили, имеющие толщину стенок 2-3 мм.
• Ролики, кронштейны и крепежные элементы.

Преимущества рулонных заграждений

• Это — эконом-вариант. Достигается экономия места около гаража.
• Подъемные роллетные конструкции можно устанавливать на таких гаражах, где невозможно установить входные системы других типов. Например, в цокольном этаже или при недостатке места около гаража.
• Универсальность. Можно применять в проемах любых размеров.
• Быстрое открытие и закрытие гибкой створки. При использовании электрического привода даже не приходится прикладывать физических усилий.
• Подъемные эконом-ворота можно смонтировать своими руками, так как они имеют несложную конструкцию. Разумеется, необходимо умело обращаться с инструментами, и разбираться в технике.
• Пористый утеплитель, находящийся внутри ламелей, обеспечивает достаточную тепло- и звукоизоляцию гаражного помещения.

Недостатки роллетных конструкций

• Высокая стоимость для больших размеров полотна.
• Невысокая устойчивость к вандальным действиям.
• Невозможность оборудовать калитку для входа. Каждый раз приходится поднимать основное полотно, чтобы войти в гараж. Если калитку сделать необходимо, то она изготавливается отдельно от роллетной конструкции.

Принцип работы роллетных ворот

Открывание гибкой створки происходит только по команде оператора. Управлять створкой можно при помощи расположенной внутри гаража кнопки, либо использовать для этой цели блок радиоуправления. В процессе открывания створка поднимается, и наматывается на вращающийся вал. Так она фиксируется особым механизмом. Закрытие створки происходит в обратном порядке. Точно так же функционируют обычные оконные роллеты. Движению створки помогают ролики, за счет которых обеспечивается плавность хода полотна.

Управление створкой осуществляется ручным способом, либо посредством электрического привода. В последнем случае система дополнительно оборудуется аварийным подъемником, на случай отключения электричества. Также роллерные ворота должны быть оборудованы аварийным тормозом на случай возможных отказов. Специальный редуктор должен предотвращать быстрое падение створки.

Установка роллетных ворот

Рассмотрим, как своими руками установить ролетные ворота на гараж. В большинстве случаев направляющие и короб с полотном устанавливаются с внутренней стороны гаража. Тем самым обеспечивается более высокая надежность конструкции. Наружный способ установки своими руками выбирают в случае, если толщина короба с полотном не позволяет разместить его под потолком гаража.

Рольворота для гаража могут быть установлены накладным или встроенным способом. Накладной способ подразумевает наложение короба на стену. При встроенном способе короб располагается снизу верхнего гаражного откоса.

Работа выполняется в следующем порядке:

1. Проем и место под потолком освобождаются от всех лишних вещей, таких как электропроводка, коммуникации и т. д. Если имеются какие-то неровности, их необходимо устранить. Допускаются неровности не более 5 мм на погонный метр.
2. Подготовка направляющих к установке. 2 стенки просверливаются своими руками по меткам для крепления направляющих.
3. Подготавливается короб. С него нужно снять переднюю крышку, а затем просверлить в задней крышке отверстия для крепления короба на стене, и для входа электрического кабеля.
4. Направляющие крепятся в пазах боковых крышек.
5. Короб соединяется своими руками с направляющими.
6. Промеряется готовый каркас методом прикладывания его к проему.
7. Если размеры каркаса соответствуют размеру проема, то каркас жестко закрепляется на своем месте.
8. Производится крепление основного полотна, после чего оно выравнивается строго по уровню.
9. Принимая во внимание положение секции в закрытом виде, своими руками устанавливают вертикальные направляющие.
10. Устанавливается привод, который будет приводить в движение роллетные ворота.
11. Производится подключение электропроводки, если выбран привод электрического типа.
12. Проверяется работа и плавность хода створки. Если в каком-то месте имеются заедания, можно попробовать смазать ролики.

Мы рассмотрели, что собой представляют гаражные ворота роллетного типа. При правильно проведенном монтаже работа такой конструкции будет налажена уже через несколько часов после начала установки. При бережном обращении такая система способна прослужить десятки лет, не доставляя своему владельцу никаких хлопот. Для обеспечения безопасности гаража рекомендуется оборудовать роллерную конструкцию дополнительными замками.

sdelayzabor.ru
