Рольставни своими руками по фото и видео

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса. И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках. Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней. Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним. Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом.

Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки. Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Теперь потребуется строительный откос и уровень. Ими проверяется горизонтальность стены над проемом и вертикальность боковых стен. В случае неровностей их также следует убрать. Можно воспользоваться штукатуркой или же установить специальные накладки. Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов.

Только в этом случае конструкция прослужит долго. Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Чтобы наглядно продемонстрировать процесс подготовки, предлагаем вам ознакомиться с видео на тему того, как собрать рольставни самому. Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

• дрель;
• сверла по металлу и камню;
• шуруповерт;
• ножницы по металлу;
• плоскогубцы;
• заклепочник;
• гаечные ключи;
• отвертки;
• молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи. Но важно соблюдать аккуратность при выполнении всех этапов. Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом. При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

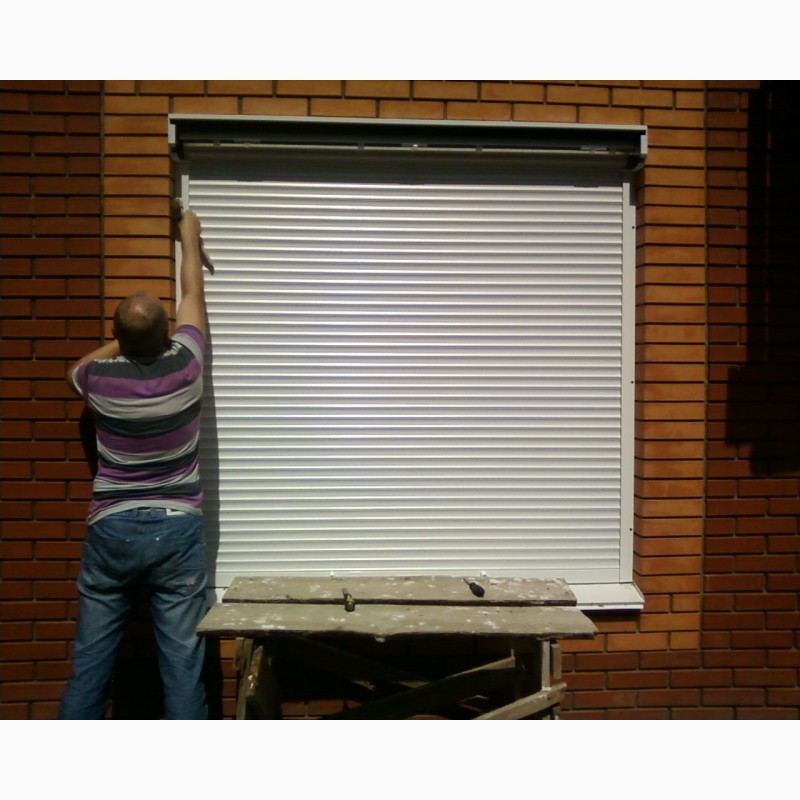

Этапы установки конструкции

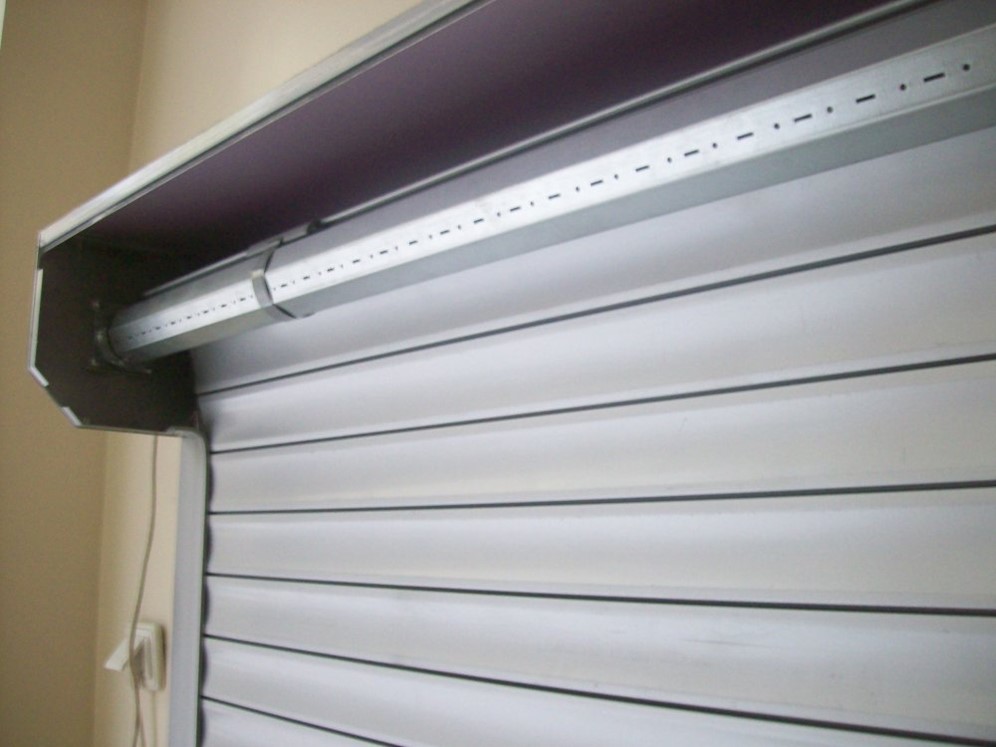

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу. Чтобы правильно сделать рольставни самому, необходимо правильно закрепить фиксаторы в открытом и закрытом положении. В конце ставят замок и настраивают систему привода.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует. При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Как изготовить и установить рольставни для гаражных ворот своими руками?

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

[contents]

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие, с нетрудной процедурой монтажа и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого материала выше, чем у других изделий.

Ламели стягиваются плотно для того, чтобы усилить противовандальный эффект, а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура изготовления предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные. Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой утеплитель поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

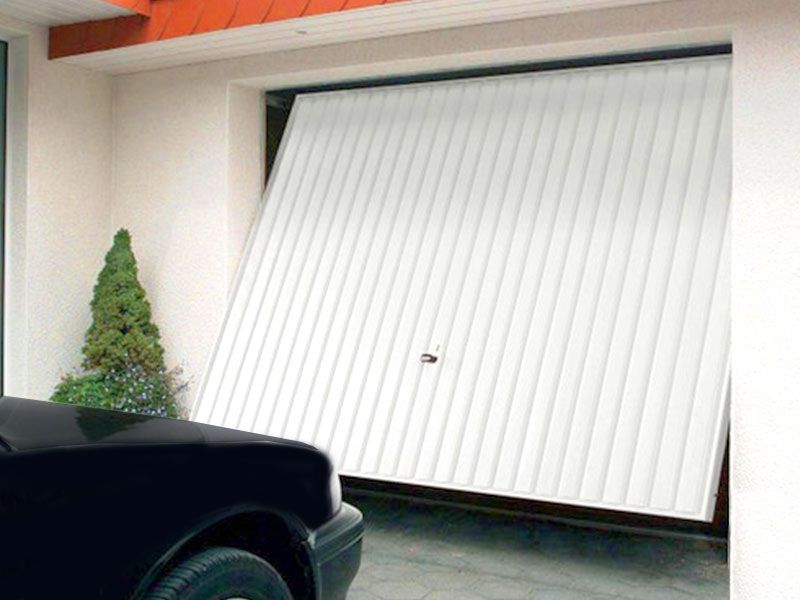

Рольставни, предназначенные для гаража, выпускают двух видов: с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Виды и особенности

Рольставни давно уже стали популярным материалом, способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства, материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на:

• пластиковые.

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

• стальные.

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве;

• алюминиевые.

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

• бронированные.

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

• деревянные.

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

• перфорированные.

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

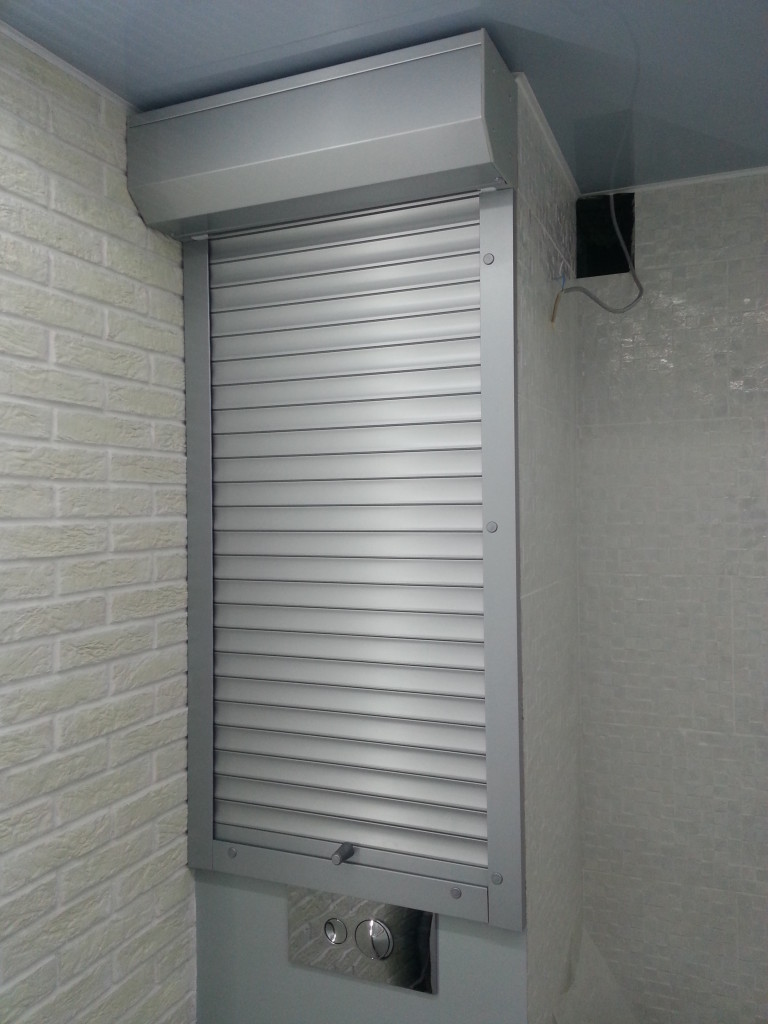

1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни, их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность, легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы

на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Какой материал выбрать для гаража?

При выборе рольставней, наиболее подходящих в гараж, опытные мастера советуют руководствоваться не только внешним видом и простотой монтажа, но и обратить внимание на степень защиты от воров и неблагоприятных погодных условий.

Рольставни для гаража различаются по материалам, из которых они созданы. В качестве основного и самого устойчивого вида конструкции применяют металл.

Это может быть сплав, изготовленный из стали или цветного металла, но параметры проема для монтажа конструкции не всегда позволяют поставить такое тяжелое ограждение.

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Изделия из поликарбоната понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко, и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали гараж и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно. Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения.

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки, предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа:

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж, где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования, в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

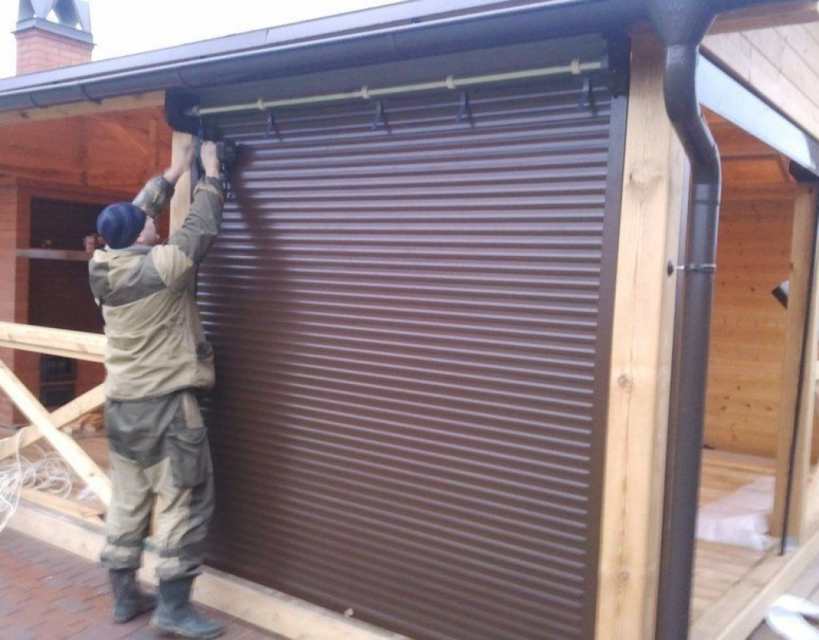

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора.

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас, шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

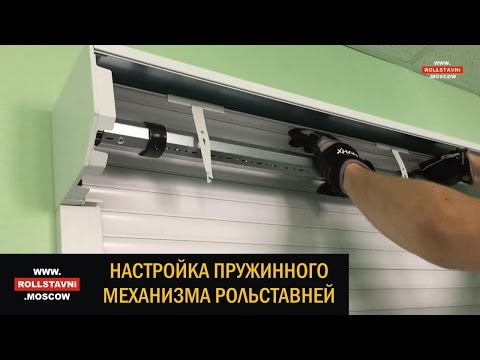

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Инструкция по монтажу роллет

Рекомендуемый набор инструментов и принадлежностей, необходимых для монтажа рольставни.

Развернуть

Наименование инструмента	Количество
Электроперфоратор	2
Электродрель	1
Шуруповерт аккумуляторный	1
Электрическая угловая отрезная машинка	1
Адаптер SDS с быстрозажимным патроном	2
Клёпальный пистолет	2
Уровень строительный брусковый 1,5м	1
Ящик инструментальный	2
Молоток слесарный 400 гр	2
Кувалда	1
Набор ударных инструментов(зубило, шлямбур, пробойник, кернер)	1
Ножовка по металлу	1
Ножницы по металлу	1
Пассатижи	1
Кусачки боковые средние	1
Набор напильников	1
Набор отверток твёрдосплавных	1
Набор гаечных ключей	1
Лестница универсальная 4-х сложений	1
Лестница универсальная 3-х секционная (более 6м)	1
Пистолет силиконовый	1
Прибор-тестер	1
Электропаяльник 60 Вт	1
Электроудлинитель не менее 30 м	1
Отвертка эл. индикаторная	1
Рулетка 5 м	1
Штангенциркуль 125 мм	1
Очки защитные	2
Каска строительная	3
Аптечка универсальная	1
Стандартный набор сверл по металлу	1
Бур по бетону O 6 мм L=160-200 мм	2
Бур по бетону O 8 мм L=200-260 мм	2
Бур по бетону O 10 мм L=550 мм	2
Бур по бетону O 12 мм L=550 мм	2
Бур по бетону O 14 мм L=750 мм	2
Бур по бетону O 16 мм L=950 мм	1
Бур по бетону O 18 мм L=550 мм	1
Бур по бетону O 20 мм L=550 мм	1
Примечание: Рекомендуемая численность монтажной бригады — 3 человека: слесарь-электромонтажник — 1 человек, слесарь-монтажник — 2 человека.

Перед тем как приступить к установке рольставни, необходимо проверить наличие всей комплектации.

В комплект одной роллеты должно входить

• защитный короб в сборе;
• полотно рольставни;
• пара направляющих шин;
• набор комплектации.

Подготовка проема для монтажа рольставни

Поверхность где будут установлены направляющие шины и защитный короб должны быть ровными и гладкими, без трещин и наплывов от штукатурного раствора.

Подготовка роллеты

Подготовка направляющих шин рольставен для накладного монтажа

рис.1 Накладной монтаж.

Для накладного монтажа, необходимо взять направляющие шины и приложить их друг к другу глухими сторонами. Отметить маркером места для крепления, расстояние между креплениями примерно 450-550 мм, верхнее и нижнее крепление должно располагаться на расстоянии 100-150 мм от обрезов шин. Рассверлите отверстия O12 мм для последующей установки заглушек.

Примечание: не рассверливайте шину насквозь!!!

Подготовка направляющих шин рольставен для встроенного монтажа

рис. 2 Встроенный монтаж.

Для встроенного монтажа, положите шины ребром и рассверлите отверстия в ребре жесткости на таком же расстоянии, как и для накладного монтажа, используя тоже расстояние 450-500мм между отверстиями, сверлом O 12мм.

Примечание: не рассверливайте шину насквозь!!!

В зависимости от типа монтажа, просверлить отверстие в обеих боковых крышка короба для дальнейшего крепления к проему.

• Для монтажа на проем отверстия располагаются в задней части бортов боковой крышки (рис.3).
• Если монтаж рольставни производится в проем, сверлить в верхней части бортов обеих крышек (рис.4).
• Для комбинированного типа монтажа конструкции, сверлить  по два отверстия в верхнем и заднем бортах каждой боковой крышки.

рис.3 Накладной монтаж.
рис.4 Встроенный монтаж.

Со стороны расположения приводного механизма, необходимо просверлить отверстие в боковой крышке короба (рис.5), для вывода приводных элементов.

Примечание: действие (рис. 5) для наружного типа монтажа для вывода кардана, ленты, шнура, корда или провода электропривода.

рис.5

Следующим действием необходимо установить  два направляющих устройства в боковые крышки, и вставить направляющие шины в ноги боковых крышек (рис.6).
рис.6

Установка каркаса рольставни на закрываемый проем

Накладной монтаж

Наложить на обрамление проема.

рис.7

Встроенный монтаж

Установить внутри проема.

рис.8

Каркас роллеты должен быть выставлен по уровню. Направляющие шины и защитный короб рольставни должны плотно прилегать к плоскости проема по всей высоте и ширине.

Действие для конструкций с накладным типом монтажа.
рис. 9
После того как выставили конструкцию по уровню, наметьте место расположения отверстия для дальнейшего вывода элементов управления:

• для шнура электропривода — отверстие O 12 мм
• для ленты — отверстие O 16 мм
• для корда, кардана — отверстие O 14 мм.

В просверленное отверстие установить предохранительную пружину для шнура или трубку (рис.10) для корда.
рис. 10

Крепление каркаса рольставни к проему

Накладной монтаж

рис.11

Встроенный монтаж

рис. 12

Снимите защитную пленку с короба рольставни и установить каркас на место монтажа. Сверлить отверстия для установки дюбелей рекомендуется длинным буром, чтобы избежать повреждения элементов роллеты.

Осуществляя крепеж необходимо периодически контролировать правильность установки  при помощи монтажного уровня.

Каркас должен быть надежно закреплен и не представлять потенциальной опасности для здоровья и жизни людей. Для крепежа запрещается использовать силикон, деревянные заглушки или монтажную пену.

При монтаже рольставни с электроприводом необходимо соединить кабель с клеммами выключателя в соответствии с инструкцией по подключению электродвигателя рольставни.

При монтаже механического типа привода рольставни — заправьте ленту, шнур или корд в направляющие.

рис. 13

рис. 14
В просверленное ранее отверстие, в стене (для накладного типа монтажа), заправьте кабель двигателя или ленту. Кордовый трос или шнур необходимо заправить в предохранительную пружину или трубку, и закрепить.

Закрепить приводные механизмы: карданный, кордовый, шнуровой или ленточный.

рис. 15

рис. 16

Крепление приводных механизмов при встроенном монтаже производится на направляющую шину при помощи саморезов или заклепок.

Установка полотна роллеты

Установка полотна нужно заводить за валом со стороны задней части защитного короба в направляющие шины (рис. 17). Чтобы избежать повреждения покрытия полотна обернете вал тряпкой.

рис. 17
При монтаже рольставни с механическими приводами закрепите на шкиве шнур, ленту или корд (рис. 18). Вращая вал произведите намотку тягового элемента на шкив, для дальнейшего управления полотном.
рис. 18
Следующим действием необходимо закрепить полотно рольставни с подвесным механизмом (рис. 19, 20) (ригелями или тяговыми пружинами). Заведите их сбоку в верхнюю ламель полотна.
рис. 19
рис. 20

Крепление ригеля

Приложить блокирующий ригель к валу и зафиксировать его ригельными кольцами, свести кольца до упора. Ригель должен попасть в установочные отверстия колец. В таком положении кольца нужно зафиксировать саморезами. Сверлить вал, для установки самореза не нужно, саморез устанавливается в отверстие ригельного кольца и закручивается до упора в стенку вала.

рис.21
рис. 22

Крепление тяговой пружины

Тяговая пружина крепиться с перфорационные отверстия вала. Нужно сжать окончание тяговой пружины и вставить в вал.

рис. 23
Для ограничение поднятия полотно, нужно установить стопора в нижнюю планку. Просверлить сквозные отверстия в концевой планке на расстоянии 50-100 мм от направляющих шин. В отверстия установить через подкладку стопорный болт и прикрутить к нему стопор.
рис. 24

Финальная настройка и подключение роллеты

Для конструкции с ПИМ (пружинно-инерционным механизмом) после установки полотна в направляющие шины, и установки тяговых пружин, необходимо натянуть пружину установленную в валу, вращая вал от себя (если открытая часть короба смотрит на вас). Придерживая вал, установить тяговые пружины в перфорационные отверстия вала.

Придерживая полотно за стопора проверить работу ПИМ.

При необходимости, добавить или уменьшить количество оборотов пружины.
рис. 25
Руководствуясь инструкцией по подключению электропривода, произвести подключение к сети и настройку концевых положений полотна рольставни.

Установить защитную крышку короба в паз и зафиксировать ее заклепками или саморезами.

рис. 26
Для предотвращения несанкционированного вскрытия (отворачивания) конструкции и получения доступа к элементам управления,  по окончанию монтажа нужно рассверлить шлицы головок саморезов, винтов, шурупов.

Технологические отверстия на направляющих шинах (при накладном монтаже) закрываются при помощи заглушек.

Скачать (PDF 1,2 Mb)

как сделать и установить роллетные ворота в гараж, монтаж самодельных конструкций из алюминия, дерева, бумаги

Рольставни – одна из самых оригинальных среди современных конструкций, используемых для защиты проемов. Устанавливается на окнах, в дверях – проемах любых видов. При желании можно делать их для шкафов, вместо стандартной дверцы. Заводская комплектация включает в себя много элементов. Но если рольставни своими руками изготовить, потребуется меньше деталей, т. к. конструкция будет упрощена. Следует только выбрать материал: дерево, бумага – разберем ниже.

Виды полотен роллетных конструкций

Может показаться, что роллеты впервые стали недавно. Речь о современных металлических изделиях, состоящих из сплошного полотна, привода, подшипников, концевика, мелких комплектующих, направляющих. Но такая конструкция встречалась в народе намного раньше. Прообраз появился еще в Древней Греции.

Затем умельцы усовершенствовали рольставни, научились самостоятельно изготавливать их сами. При этом использовалось преимущественно дерево, т. к. раньше это был наиболее доступный вид материала. Сегодня технологии развились намного сильнее, есть возможность производить и другие изделия.

Алюминиевый профиль

Материал считается одним из легких среди используемых видов при производстве рольставней из металла. Но есть разные виды профиля. Они отличаются способом изготовления, свойствами:

• роликовая прокатка – вид изделий, производимых по такой технологии, отличается легкостью, т. к. в основе лежит тонкий листовой материал, применяют пресс, благодаря ему получают изделие нужной формы, его отличает привлекательность, а при монтаже в проеме риск утяжеления минимальный;

• экструдирование – метод, предполагающий выход массы материала из экструдера через фильеры матрицы под давлением, что способствует получению профиля заданной формы, такой способ используется, чтобы изготовить антивандальные рольставни, отличающиеся высокой прочностью и толстыми стенками, но они также характеризуются существенным весом.


Роллета с двумя видами полотна: смотровой профиль — экструдированный, а выше и ниже роликовой прокатки

Стальные рольставни

Изготавливают профили из углеродистой стали, включая нержавейку. Главное преимущество – высокая прочность. Такие изделия принято использовать, когда нужно обеспечить повышенную защиту от взлома. Но вместе с тем повышается и вес. Если установить стальные рольставни, лучше сразу рассматривать электрический механизм управления, т. к. поднимать и опускать их вручную сложнее.

Сталь отлично противостоит воздействию влаги, поэтому сохраняет привлекательность в течение длительного периода. Но это возможно, только если рольставни защищаются от воды антикоррозионными свойствами. Если не применять их, вскоре изделие выйдет из строя. Процесс ржавления быстро приведет к разрушению роллет. Но защитное покрытие также способствует сохранению привлекательности, поэтому рекомендуется регулярно восстанавливать его, хоть это довольно трудоемкий процесс.

Прозрачные роллеты из поликарбоната

Существует и нестандартный вариант. Это прозрачное изделие из поликарбоната. Отличается высокой светопропускной способностью, за счет чего в помещение проникает много света, но одновременно отмечают среднюю прочность изделия. Их не так уж легко сломать. Для сравнения такие рольставни превосходят стекло по надежности в 250 раз. Благодаря оригинальному решению они будут служить украшением объекта.

Прозрачные роллеты на веранде частного домовладения

Деревянные конструкции

Сегодня преимущественно любители используют древесину для изготовления роллет. Такой материал часто применяется при производстве сходной с роллетами конструкции – жалюзи. Они тоже состоят из ламелей, но соединены эти элементы по-другому (зависит от вида: вертикальные или горизонтальные), обеспечивают высокую светопропускную способность проема, даже если полотно не поднято.

При самостоятельном изготовлении деревянных рольставней используется минимум сопутствующих материалов, необходимо лишь продумать, чем будут соединяться ламели. В народе для этого используют стальной трос – прочный, обеспечивает устойчивость к механическим нагрузкам. Также применяют разнообразный крепеж: саморезы, гвозди.

Бумажные роллеты

В полном смысле рольставней из бумаги не существует, т. к. проблематично воссоздать исходный механизм в точности до последней детали, учитывая хрупкость материала. По этой причине изготавливают конструкцию, которая одновременно напоминает жалюзи и роллеты. Особенности таких разновидностей:

• низкая жесткость;

• низкая прочность изделия, причем бумага может прорваться даже под воздействием малейшей нагрузки, т. к. отличается малой толщиной;

• рольставни в развернутом виде напоминают роллеты из ткани – это сплошное полотно, при закрывании оно не наматывается на вал, а собирается в верхней части, образуя гармошку.


Для изготовления не требуется много дорогостоящих материалов, достаточно прочной бумаги с особыми свойствами. Также необходим каркас, чтобы закрепить на нем полотно.

Рольставни своими руками из пластика

Один из легчайших видов роллет – пластиковая конструкция. Отмечают ряд преимуществ:

• легкость применения благодаря простоте;

• возможность защититься от яркого солнца и пыли;

• неподверженность коррозии – пластик в этом плане лучше металла, т. к. не требует специального обслуживания.


Но самодельные рольставни из пластика – не самый надежный вариант. Их чаще устанавливают там, где вероятность взлома невелика, например, на существенной высоте от поверхности земли – на верхних этажах многоквартирного дома.

Как устанавливаются рольставни: тип монтажа

Прежде чем сделать роллетную конструкцию, необходимо принять решение, какая из разновидностей подойдет для эксплуатации в заданных условиях. Что необходимо учитывать при выборе:

• площадь проема, при этом оценивают его светопропускную способность, чем меньше размеры окна, тем выше вероятность выбора наружного монтажа;

• наличие свободного пространства за пределами проема: снаружи могут быть установлены дополнительные элементы, например, козырек и т. д.


На проем

Полотно полностью перекрывает окно. Направляющие располагаются за пределами проема – проходят параллельно друг другу по бокам от него. Короб в этом случае находится выше окна, также его нижняя полочка может быть заподлицо с краем проема (его внешнего контура) или ниже. Если снаружи много пространства, такой вариант является предпочтительным, т. к. не имеет существенных недостатков, кроме одного – монтаж затруднен, требуется нанимать специалистов для высотных работ.

Роллеты на окна установка накладным монтажом

В проем

Рольставни находятся в пределах проема, ни одна из частей конструкции не выходит за его пределы. У такого способа есть преимущества:

• фасад не меняется, что позволяет сохранить его в первоначальном виде;

• появляется возможность закрыть проем рольставнями, даже если сверху установлен козырек.


Но и минусы у метода есть, например, практически любые рольставни, которые устанавливают внутри проема, будут уменьшать полезную площадь, что приведет к снижению светопропускной способности окна. Вариации применения такой техники установки:

• монтаж короба и полотна заподлицо с краем проема;

• роллета располагается ближе к помещению, короб смещен вглубь проема.


Роллета установлена встроенным монтажом внутри оконного проёма

Комбинированный способ

Чтобы сделать рольставни своими руками, сохранив площадь светопропускной части окна, на этапе составления проекта предусматривается ниша в стене выше проема. Такой способ называется комбинированным, т.к. объединяет сразу 2 из рассмотренных выше. Благодаря этому можно обеспечить защиту даже на объекте, где физически нет возможности выполнить монтаж короба и направляющих накладным способом.

Монтаж роллетных ворот – пошаговая инструкция, возможные варианты

Роллетные конструкции встречаются на разных объектах: в гараже, при въезде на участок, дома в кладовке и т. д. Но более распространен первый вариант. Недостатком установки роллетных ворот при въезде является ограничение высоты проема, что не позволит проехать на участок ряду машин, если это однажды понадобится.

Чтобы установить гаражное изделие при входе в помещение, можно рассмотреть несколько способов его расположения:

• накладная наружная или внутренняя установка: в первом случае короб находится за пределами помещения над проемом, во втором – внутри гаража, положение то же, выбор делают с учетом свободного пространства по периметру въезда;

• встроенная установка – при этом короб находится в периметре проема, что негативно скажется на размерах воротной конструкции, рольворота могут существенно уменьшиться по высоте и немного – по ширине, поэтому данный вариант выбирают, если планируют делать большой проем;

• скрытый монтаж предполагает установку короба в нишу, предусмотренную в верхней части проема – непосредственно в несущей стене.


Встроенный монтаж предполагает 2 возможности – коробом внутрь или наружу, при этом рольворота полностью находятся в пределах периметра проема, а полотно утоплено или находится заподлицо с фасадом.

Встроенный монтаж коробом вовнутрь

Комплектация роллетных ворот

Базовая комплектация предполагает возможность поставки собранного короба, внутривального двигателя, отдельно – направляющих, концевого профиля и полотна. Также в коробке фасуются мелкие детали. Более детально о комплектующих конструкции:

• боковая крышка;

• ролик направляющий;

• суппорт подшипника;

• вал октагональный;

• капсула;

• ригельное кольцо;

• замок автоматический;

• короб;

• внутривальный привод;

• пластина для монтажа привода;

• направляющий профиль;

• заглушка;

• профиль концевой;

• замок боковой;

• профиль концевой;

• полотно из ламелей;

• выключатель клавишный, еще один – с ключом.


Комплектация рольставней

Перечень инструментов для установки

Работать следует в защитных средствах: очках, перчатках. Необходимый инструмент для установки роллетных ворот в гараж:

• электролобзик;

• дрель со сверлами, перфоратор и биты;

• шуруповерт;

• строительный уровень;

• клепальный инструмент;

• рулетка;

• ударные инструменты: молоток, зубило;

• ножовка и ножницы для резки металла;

• плоскогубцы, кусачки;

• напильники;

• отвертки;

• пистолет для герметика;

• гаечные ключи.


Учитывая, что работы при монтаже рольставней ведутся на высоте 1,5-2 м, понадобится стремянка.

Крепление направляющих и монтаж ворот

Что следует сделать прежде, чем переходить к началу работ – подготовить монтажный участок, т. е. проем к дальнейшим действиям:

• проверяют степень ровности поверхностей, определяют длину диагоналей, сравнивают полученные значения;

• с помощью строительного уровня и отвеса оценивают степень отклонений поверхностей от вертикали/горизонтали, допустимая погрешность – 1,5 мм/пог. м., но не более 5 мм относительно всей длины стороны.


Дальнейшие действия можно разделить на этапы:

1. Определяют способ монтажа в проеме: накладной, встроенный, комбинированный.

2. Каркас должен располагаться симметрично относительно центра проема.

3. Сначала необходимо сделать разметку, для чего разбирают поставленный в комплектации короб – удаляют переднюю крышку. Соединяют с направляющими.

4. Крепят каркас на стене, используя электроинструмент, крепежные элементы. Выдерживают шаг до 50 см, от края отступают 10 см. Диаметр отверстий разный, причем с тыльной стороны – 6 мм. С наружной необходимо увеличение диаметра до 8 мм.

5. К валу крепится полотно из ламелей с помощью тяговых пружин / автоматических замков.

6. Выполняется настройка концевых выключателей.

7. Короб закрывается крышкой.


Установлен каркас роллет: обе направляющие встроенным монтажом и короб

Установка роллет на окно

Когда планируется монтаж рольставней на окно, подготавливают тот же набор инструментов, что и при монтаже роллет для установки в проеме при въезде на участок и в гараж. Подготовка выполняется по тому же принципу, что и перед началом установки рольворот. Монтажные работы при установке рольставней на окна тоже не отличаются от способа установки ворот в проеме гаража, другого объекта:

• Выполняется крепление короба и направляющих в проеме или за его пределами, что зависит от выбранного метода. Предварительно делается разметка, просверливают конструкцию под крепеж с шагом 40-50 см.
• Дополнительно просверливается отверстие для кабеля, который будет отводиться от привода. Оно должно быть под валом ближе к краю короба.
• Крепится полотно с помощью тяговых пружин.
• Настраивается работа концевиков.

Разница заключается лишь в том, что при установке роллетных ставен на окно не придется работать на большой высоте, однако и в этом случае может понадобиться стремянка.

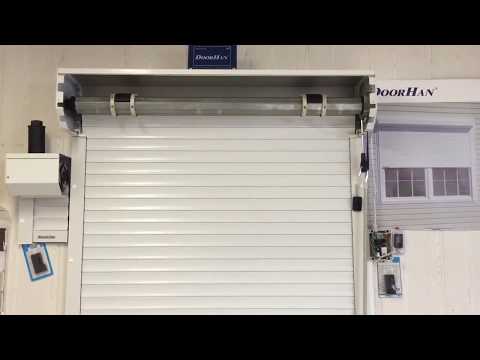

Процесс настройки электропривода на рольставнях

Необходимые инструменты для мебельной конструкции

При изготовлении рольставней своими руками готовую конструкцию рассматривают в качестве подходящей для установки на разных объектах. Мебельные ставни производятся преимущественно из дерева. Их называют так ввиду особенностей устройства, чаще всего подобные изделия применяют для монтажа на шкафах, в пеналах и т. д. Если есть возможность, можно постараться выполнить установку рольставней из дерева, например, на окне. Что для этого понадобится:

• ножницы строительные для резки металла;

• перфоратор, дрель, сверла – инструмент для выполнения отверстий, крепления конструкций;

• шуруповёрт и биты для установки крепежных элементов;

• клепальный пистолет;

• плоскогубцы и кусачки;

• отвёртки и набор гаечных ключей;

• молоток небольшой;

• ножовка;

• маркер черного цвета;

• строительный уровень и рулетка.


Этапы установки мебельной роллеты из дерева

Если было решено выполнить монтаж деревянных рольставней, например, на окно, необходимо придерживаться пошаговой инструкции:

1. Проверка комплектующих элементов. Необходимо удостовериться, что было подготовлено все, что требуется для монтажа. Нужно помнить, что мебельные роллеты – это преимущественно деревянные конструкции из отдельных планок, которые соединены между собой подобно жалюзи, но плотнее. Примером может служить одна из моделей рольставней марки Алютех или Дорхан.


2. Разметка направляющих. Определяют точки сверления каркаса. Обычно выбирают шаг – до 50 см.

3. Сверление направляющих элементов. Если они изготовлены из древесины, как и ламели, то благодаря подготовке можно облегчить дальнейший монтаж. Гвозди в этом случае не подойдут.

4. Сверление отверстий 8 мм для крепления короба. Электропривод не предусматривается такой конструкцией, чаще всего при монтаже самодельных рольставней используется механический привод. Значит, внутри короба не будет электроузла.

5. Рассверливание отверстия для вывода системы управления при наружном монтаже. Своими руками легче установить роллеты вне проема. Чтобы полотно на валу было скрыто, используют короб. Предусматривается механический привод, для соединения вала и элемента управления иногда требуется сделать дополнительное отверстие.

6. Сборка. Точная разметка стены, где будет крепиться изделие. Так же, как выполняли разметку частей каркаса, переносят отверстия на стену. Используют дюбели с шурупами для крепления.

7. Монтаж короба:


   • соединяют части короба;
   • подготавливают направляющие, они будут располагаться по бокам;
   • выставляют направляющие на их местах для дальнейшего крепления.

8. Установка системы управления. Чтобы сделать рольставни своими руками из дерева, нужно предусмотреть механический привод – шнур, воротковый на основе кардана или пружинно-инерционный механизм. Такой           способ используется редко, если конструкция тяжелая, чаще всего полотно поднимается/опускается вручную. Чтобы обеспечить бесперебойную эксплуатацию, нужно узнать об особенностях разных вариантов рольставней:


   • кардан передает крутящий момент для приведения конструкции в движение, для управления используется ручка;
   • фиксация шнура/ленты – при движении может рваться из-за низкой надежности, что обусловлено особенностями материала, механизма на основе такого привода, также велика вероятность того, что шнур/лента рассохнется;
   • монтаж пружинно-инерционного управления – важный узел, обеспечивающий легкость эксплуатации и надежность движения полотна;
   • монтаж стопора – предусматривается 2 таких элемента, их располагают по бокам на концевой ламели полотна, это детали, блокирующие сворачивание системы ламелей;
   • установка крышки короба – по завершении всех работ закрывают верхнюю часть изделия, фиксируют заглушки.

Делаем рольставни из бумаги самостоятельно: пошаговая инструкция

Рольставни такого типа отличаются простотой конструкции, малым весом, удобством эксплуатации. Сделать их несложно, т. к. достаточно подготовить бруски для крепления легкого бумажного полотна. При подъеме материал складывается гармошкой.

Необходимые в процессе инструменты

Для работы не требуется много сложной техники, электроприборов, приспособлений, как в случае с монтажом рольставней из металла на приводе. Самые простые инструменты:

• бумажные/виниловые обои – от их свойств и структуры зависит, как долго будет служить и сохранять форму изделие;

• клей для скрепления бумаги: стандартный крепеж не понадобится (дюбели, шурупы, саморезы и др.), для фиксации бумаги используется клеящий состав, но он понадобится для крепления отдельных частей полотна, для его фиксации на брусках применяют другой способ;

• нить толщиной 1 мм – слишком тонкая не подойдет, попросту порвется под тяжестью полотна;

• карниз – можно применять готовое магазинное изделие или самостоятельно изготовленное, главное требование для подбора материала – жесткость, чтобы конструкция смогла выдержать давление;

• утяжеляющая планка из дерева (чаще всего): очень легко подобрать подходящее изделие, дома обычно достаточно подобных деталей – выбирают не слишком тяжелую планку, чтобы не порвать полотно;

• толстая швейная игла, альтернативный вариант – шило;

• бусины, важно выбирать их с учетом толщины нити, иглы, чтобы можно было насаживать для изготовления шнура;

• ножницы:

• струбцина;

• сверло, будет использоваться для выполнения отверстий.


Схема процесса

Самостоятельное производство рольставней на основе бумаги или обоев занимает мало времени и почти не требует усилий. Основные этапы процесса изготовления:

1. Первый этап. Составление схемы. Необходимо определиться с параметрами полотна, что зависит от ширины рулона обоев. Также решается, какой должна быть высота – рассчитывается по габаритам проема. Дополнительно учитывают запас, т. к. бруски сверху и снизу должны находиться за пределами периметра проема. Эскиз обязательно содержат и элемент системы управления – шнур, его длину, месторасположение.

2. Второй этап. Выполнение точного промера дверного или оконного проема. Лучше учесть запас, т. к. при подготовке обоев возможно искривление линии среза. Это приведет к уменьшению площади полотна. Рекомендуется предусмотреть размер на 30-40% больше высоты проема.

3. Этап третий – отрезать требуемое количество бумаги для рольставней. Необходимо решить, какой способ монтажа будет выбран: накладной, внутренний. Второй из вариантов реализуется по-разному: гармошка из бумаги может располагаться заподлицо со стеной или находиться в глубине проема, в таком случае запаса, наоборот, быть не должно, т. к. полотно начнет топорщиться.

4. Этап четвертый. Сооружаем гармошку из обоев. Ширина может быть произвольной, но не следует делать изгиб слишком маленьким или большим, достаточным является 2-3 см. Важно складывать обои через равные промежутки. Тогда получится полотно одной толщины.

5. Этап пятый. Фиксируют двумя брусками, сжимают струбциной. Чтобы бумага лучше держала форму, допустимо немного увлажнить обои. В результате складки рольставней не распрямятся через некоторое время. Этому способствует и прочная сильная стяжка струбциной.

6. Этап шестой. Просверлить дерево насквозь – 2 бруска, не удаляя струбцину. С двух сторон делают отверстия диаметром 1 см на расстоянии не более 40 мм от края. Также важно сделать отверстие, определив середину брусков, его диаметр должен быть в пределах 2-3 мм.

7. Этап седьмой. Протянуть нить через отверстия, закрепить. С ее помощью будут фиксироваться складки, появится возможность поднимать и удерживать рольставни на определенном уровне.

8. Этап восьмой. В нижней части нужно будет установить утяжеляющую планку. Останется закрепить готовое изделие над проемом.


Как делаются рольставни для шкафа

Мебельные роллеты отличаются широкой областью применения. Их можно использовать для монтажа на окне. Есть возможность изготовить рулонные ворота своими руками при въезде на участок. Основной материал самодельной конструкции – дерево. Но в качестве ворот применяют более крупные сооружения. Дома же на мебели можно закрепить простое изделие, которое намного проще создать даже без опыта в строительной сфере.

Основные материалы для работы

Сборка предполагает использование разных видов деревянных изделий-заготовок, посредством которых составляется полотно. Основной вид – брус сечением 40х40 мм. Количество определяется с учетом конструкции. Так, обычно используется 2 шт. для каркаса рольставней, дополнительно предусматривают перегородки. Другие материалы:

• деревянные планки;

• шнур;

• бусины;

• карниз;

• мелкий крепеж для соединения элементов изделия, рассматривают гвозди, саморезы, шурупы, дюбели.


Процесс производства рольставен для шкафа

Роллетные ставни не не требуют большого запаса материалов, ими закрывают как небольшие шкафчики до 1 м высотой, так и крупногабаритные шкафы высотой до потолка. Но принцип монтажа роллет одинаковый. Пошагово инструкция:

• Изготовление рольставней – полотна: берут деревянные планки 2-4 мм толщиной, 20-70 мм шириной, их может соединить между собой даже начинающий мастер. Необходимо сделать технологические отверстия в каждой – по краям и по центру диаметром 3-5 мм (для нити толщиной 1-2 мм). Для этого планки устанавливают узкой гранью на ровную поверхность. Важно следить, чтобы сверло не смещалось. Такая ошибка может привести к появлению перекоса.


• Планки обрабатывают морилкой для увеличения срока службы.

• Когда комплектующие высохнут, продолжают монтаж – выполняют шлифовку. Для этого используют абразивную сетку и поролон – покрывают планки, натягивают материал. Постепенно ламели примут овальную форму. Но можно использовать шлифовальный станок. Однако при этом есть риск порчи заготовки, важно подвергать планки слабой обработке.

• Соединяют ламели с помощью шнура. Между ними можно предусмотреть по 1 бусине, они будут выступать в качестве блокирующих элементов, не позволят изделиям смещаться. Но можно вместо них делать узелки после монтажа каждой ламели. Так формируется полотно, которым будет легко управлять. Если жестко скреплять планки, не получится сделать рольставни, т. к. самодельное изделие будет лишено сгибающих свойств.

• Следует купить дешевый карниз или изготовить самостоятельно. К нему нужно будет крепить полотно. Внизу фиксируют утяжеляющую планку. Боковины обычно не делают, как и заднюю стенку или другие ограничители. Они будут препятствовать свободному движению роллет.

Конструкция напоминает жалюзи по конфигурации, но не по расположению ламелей друг относительно друга. Чтобы планки наматывались на вал, готовят сооружение, которое будет во многом сходна с рольставнями от известных производителей. Изготавливают короб их ЛДСП или оргалита, делают направляющие – из доски. Внутри короба устанавливают вал, он должен быть подвижным, для чего через боковые стенки короба проводят металлическую ось, с системой подшипников.

Для приведения полотна в движение подготавливают любой из видов механических приводов. С его помощью следует оборудовать рольставни. Но чаще такая конструкция поднимается и опускается с помощью нижних ручек. Причем ее работа не должна зависеть от жестких пружин, иначе придется предусмотреть возможность установки замка внизу, там, где находится дно шкафа.

Как ухаживать за роллетной системой и обслуживать ее

Когда устанавливаются конструкции от производителя или изготавливаются роллетные ворота своими руками, возникает острая надобность обеспечить уход за изделием. Для этого применяют подручные средства и воду с обычным мылом, т. к. агрессивные вещества и жесткие щетки находятся под запретом. Будет правильным выполнять техническое обслуживание дважды в год – перед наступлением зимы и в начале весны. Основные рекомендации, позволяющие избежать поломки рольставней:

• система ламелей подвергается очистке от пыли, рольворота моют по мере загрязнения, но сначала их нужно развернуть, зафиксировать;

• если появились сложные загрязнения, можно применять мыльный раствор;

• бумажные рольставни не подвергают влажной уборке, достаточно смахнуть пыль сухой тряпкой или пропылесосить складки;

• подшипники внутри короба и замок необходимо смазывать;

• по мере необходимости нужно настраивать систему ламелей;

• когда изготавливаются рольставни из поликарбоната своими руками или из дерева, при эксплуатации на улице конструкция будет промерзать, чтобы обеспечить возможность подъема полотна, следует очищать его от снега, льда.


Ежедневно или еженедельно нужно сразу убирать загрязнения с корпуса, как только они были замечены: на коробе, между ламелями и т. д. Это позволит избежать частой проверки работы рольставней, их настройки и ремонта. Что касается ухода за мебельными роллетами, которые устанавливаются дома в кладовой, шкафу, на чердаке, достаточно протирать ламели влажной ветошью.

Если при монтаже использовалось дерево из пород с самыми простыми свойствами, лучше использовать сухую тряпку, чтобы смахнуть пыль. Не следует доводить рольставни до состояния, когда на них образуется плотный слой загрязнений, т. к. после его удаления полотно может утратить привлекательность – поблекнет, потеряет яркость цвета.

Вопрос-ответ

Как сделать рольставни на гаражные ворота своими руками?

Монтаж роллетных ворот начинают с замеров и проверки качества поверхностей проема. Подготовленный въезд переносится на бумагу в виде эскиза. На данном этапе важна точная прорисовка всех деталей будущих рольставней. При самостоятельном изготовлении следует рассматривать дерево, как основу. С металлом сложнее работать, а поликарбонат недостаточно прочный. Расценка материалов тоже учитывается при их выборе.

Подготавливается набор ламелей – брусков, а также короб, вал, механический привод. Чтобы прикрутить все элементы правильно друг относительно друга, можно ориентироваться на рольставни от производителя (Дорхан, Алютех), но в этом случае часть комплектующих заменяют подручными материалами.




Роллетные ворота из 77 профиля на кирпичном каркасе вид с улицы


Какой лучше всего материал использовать для мебельных роллетов?

Если рассматривать среди существующих вариантов, то лучше обратить внимание на металл. Однако изготовить аккуратные ламели своими силами сложно. Среди оставшихся видов материалов по характеристикам выигрывает древесина.

Когда подбирают определенные породы (дуб, бук, лиственницу), повысится срок службы рольставней, что обусловлено прочностью, устойчивостью к воздействию влаги. Если поместить такое дерево в воду, уровень впитываемости будет минимальным. Когда применяют более простую по свойствам древесину (сосну), установка роллетных ворот своими руками должна включать в себя тщательную обработку материала (морилкой, специальными пропитками).

Как часто нужно проверять механизмы роллетов на пригодность?

Специалисты рекомендуют проводить техническое обслуживание рольставней дважды в год – потолок для исправных изделий. Это следует делать перед наступлением зимы и весной. Предполагают необходимость настройки полотна (если нужно) и смазки подвижных элементов изделия. Если не наблюдается никаких проблем, а эксплуатация в течение всего периода использования рольставней щадящая, допустимо сократить проверку на пригодность до 1 раза в год.

Рулонные ворота для гаража своими руками можно сделать или нет?

Роллеты начали изготавливать задолго до того, как они появились в продаже. Конструкция первых моделей, сделанных умельцами, состояла из ламелей в виде деревянных планок, соединенных шнуром. Они двигались вверх благодаря ручке. В развернутом положении полотно ламелей напоминает цельную плиту, но по мере подъема видно, как деревянные планки поворачиваются.

Венец конструкции – жесткая рама, установленная на полу при входе на объект. Важно отмерить, какой будет высота изделия, чтобы ничто не мешало проходу и проезду через такие рольставни. Соответственно, вполне реально и в наше время сделать нечто подобное, особенно когда есть множество эффективных примеров – модели Дорхан, Алютех.




Роллетные ворота Alutech из профиля 55мм


Дешевле купить или сделать?

Сооружения самостоятельного изготовления, несомненно, обойдутся дешевле. Они будут исправно работать. Можно добиться их длительной эксплуатации, создать довольно привлекательную конструкцию. Но ворота рольставни, своими руками сделанные, не сравнятся с изделиями от производителей. Длительность эксплуатации изделий марок-лидеров в этой сфере практически неограниченна при правильном уходе, регулярном обслуживании – составляет 30-50 лет. По внешнему виду, удобству эксплуатации и функциональности рольставни превосходят самодельные. Набор комплектующих частично поставляется в сборке, что облегчает монтаж.

Преимуществом самостоятельного изготовления рольставней можно назвать возможность изготовить конструкцию любого дизайна: с липучками, шнуром, полочками, ручкой управления, декоративными элементами и др. Но метод окрашивания в таком случае не может дать тот же эффект, что в промышленных условиях. Поэтому каждый решает, какие из особенностей важнее.

Какой механизм можно назвать наиболее надежным?

Надежность обеспечивается благодаря простоте самодельных рольставней на ручном управлении. При этом в движении полотна участвует минимум элементов, соответственно, вероятность выхода такого механизма из строя низкая. Но рольставни известных производителей (как Дорхан, Алютех) изначально делают упор на высокую степень надежности своей продукции. Они привлекательны, прочны, служат долго, отличаются легкостью эксплуатации. Причем сложность механизма рольставней не способствует снижению надежности изделий. К тому же производитель предоставляет гарантию.

Роллетные ворота для гаража своими руками делаются из какого материала?

Лучше приобрести готовое изделие – алюминиевое полотно марки Дорхан или Алютех. Стоимость может быть выше ворот, сделанных своими руками, но зато намного надежнее, долговечнее. При самостоятельном изготовлении обычно рассматривается дерево. Причем используют материал с низкой степенью гигроскопичности. Но это не единственный вариант, который можно выбрать. Рольставни из поликарбоната – достойная альтернатива, когда не стоит задача обеспечить приватность на участке, т. к. материал прозрачный. В гараже и дома его не используют как раз по этой причине.

Поликарбонат защищает от пыли, сора, насекомых, мелких животных на участке, но он непрочный. Металл (алюминий и сталь) требует навыков при обработке и формованию ламелей, это трудоемкий процесс монтажа, поэтому при выборе материала для изготовления рольставней его рассматривают редко.

Можно ли сделать самостоятельно автоматические роллетные ворота и установить?

Монтаж рольставней без помощи специалистов вполне возможен. Вместе с помощником под силу справиться с этой задачей даже неопытному мастеру. Но такое утверждение в большей мере относится к случаям, когда рассматривается вариант монтажа рольставней с ручным управлением. Автоматика требует опыта, малейшая ошибка может привести к остановке работы и даже поломке. А изготовление таких рольставней – более сложный процесс. Необходимо приобрести привод, комплектующие, которые позволят его установить и подключить. Отмечают множество нюансов, которые обеспечивают нормальную работу узла автоматики.

Видеоролик: процесс установки рольворот самостоятельно

Какие ошибки чаще всего могут возникнуть при установке конструкции. Как их избежать – рекомендации специалиста

О чем следует знать перед началом монтажа рольставней:

• не устранены погрешности в геометрии проема, это может привести к более быстрому износу деталей;


• отклонение направляющих и короба от вертикали/горизонтали более 5 мм приведет к скорой остановке рольставней при эксплуатации, частая причина – это нарушение герметичности изделия и попадания воды, сора внутрь;

• неправильная настройка привода, концевиков приведет к перегреву механизма при работе, его поломке.

Как установить гаражные ворота рольставни своими руками. Видео

Перейти к содержимому

Для того, чтобы обустроить въезд и выезд автотранспорта из коттеджного гаража, конечно же, лучше всего подходят рольставни. Они имеют множество достоинств в отличие от стандартных распашных ворот. Их конструкция довольно сложная, но гаражные ворота  — рольставни вы можете смонтировать самостоятельно, сэкономив финансы. Прежде чем вы начнете  производить данные работы, необходимо сперва ознакомиться с следующей информацией.

Итак, установка гаражных рольставней имеет определенные особенности. С ними вы обязательно ознакомитесь, но не много позднее. Для того, чтобы управлять гаражными рольставнями-воротами, вам нужно просто нажать на специальную кнопку, расположенную на пульте.

1. Все без исключения гаражные ворота такой конструкции имеют преимущества:
2. Не будет требоваться дополнительное пространство при закрывании и открывании ворот.
3. Внешняя привлекательность конструкции.
4. Ремонт и обслуживание рольставень не будет требовать какой-то специальной подготовки.
5. Вы можете самостоятельно выполнить установку ворот.
6. Автоматические гаражные рольставни освободят вас от необходимости выходить каждый раз из авто при въезде и выезде.
7. Отличная герметичность конструкции: полотно данных ворот не имеет каких- либо зазоров и может передвигаться по специальным направляющим, сворачиваясь в рулон под потолком.
8. Лучшая защита от несанкционированного проникновения на вашу жилую территорию.
9. Высокая надежность ворот, благодаря отсутствию в изделии петель.
10. Цветовая гамма ламелей полотна ворот выбирается таким образом, чтобы они могли сочетаться с другими материалами, которыми отделан ваш дом.

Прежде чем вы приступите к монтажу рольставень самостоятельно, необходимо сперва определиться с способом данной установки. Монтаж гаражных ворот  — рольставень может производиться:

• Внутренним накладным методом( крепление короба производиться к стенам гаража со стороны помещения).
• Внешним накладным методом( крепление короба производиться со стороны улицы).
• Встроенным методом( монтаж короба производиться в проеме).

Второй метод установки является самым приемлемым и простым для самостоятельного монтажа: данные гаражные ворота  — рольставни вы можете установить после окончания строительства и  отделки помещения.

Гаражные ворота рольставни: конструкция

Стоит сказать о том, что установка гаражных ворот рольставни не произойдет отлично, если вам не будет известна установка гаражных ворот рольставни. Для грамотной установки рольставень на въезде в гараж, прежде чем вы начнете работы необходимо сперва ознакомиться с их конструкцией. Главные части рольставень такие:

• Направляющие: по ним будет передвигаться полотно ворот.
• Ламели ( они могут быть разной ширины) : соединенные вместе. Таким образом, они образуют полотно.
• Шарниры: необходимы для соединения ламелей.
• Приемный вал.
• Механизмы привода ( моет быть автоматическим и ручным).
• Элементы крепежа и сама фурнитура ( ручки, замки, блок управления).
• Гаражные ворота-рольставни могут подразделяться в зависимости от материала полотна:
• Цельноалюминиевые.
• Стальные цельные ( бюджетный вариант).
• Пустотелые алюминиевые ( сендвич-панели), имеющие теплоизоляционный заполнитель.

Рекомендация: занимаясь выбором гаражных рольставень, советуем вам приобретать вариант с калиткой. Он позволит вам входить в гараж, не открывая при этом все полотно полностью. Это очень важно в зимнее время года.

Монтаж гаражных рольставен: поэтапное описание процесса

Теперь более подробно поговорим о том, как установить гаражные ворота рольставни своими руками. Предложим видео и полезные рекомендации. Для установки ворот вам понадобятся различные приспособления и инструменты :

• шуруповерт.
• перфоратор с сверлами ( диаметр 8,10, 12мм).
• электрическая дрель с сверлами по металлу.
• плоскогубцы.
• набор отверток.
• набор рожковых и накидных гаечных ключей.
• молоток.
• ножницы по металлу.
• маркер.
• рулетка.
• лестница-стремянка.
• строительный уровень или лазерный.
• удлинитель-электропровод.

Всю процедуру установки мы можете условно разделить на несколько основных этапов.

Схема монтажа полотна и сборки приемного вала:

Самое важное, что следует обязательно учесть, занимаясь выбором гаражных ворот-рольставень – это размер проема. Необходимо измерить не только высоты, ширины, но также и сравнить все диагонали: разница между длинами должна обязательно быть не более 5мм.

1. Подготовительный этап работ. Все выявленные вами неровности следует устранить , нанеся слой штукатурки. Проверку следует производить при помощи уровня и отвеса.
2. Теперь следует собрать раму, которая представляет собой конструкцию, состоящую из короба и направляющих. Для закрепления рольставень, в раме нужно просверлить отверстия . Их диаметр должен составить 8мм. В данном случае необходимо отступить 10 сантиметров от края профиля. Расстояние между отверстиям не должно быть больше 50см. Шляпки метизов обязательно должны располагаться впотай, для того, чтобы они не смогли создать помех роликов к механизму.
3. Далее, следует просверлить отверстие для монтажа механизма привода. Диаметр нужно выбирать в зависимости от модификации самого привода.
4. Приложив раму рольставень к месту монтажа, сквозь отверстия следует сделать отметки на поверхностях проема.
5. Далее, нужно просверлить в стенах отверстия для закрепления рамы. Затем нужно установить ее на место. Теперь вам нужно проверить положение деталей всей конструкции отвесом и уровнем.
6. Следующим этапом работ будет сведение ламелей в единое полотно. Его следует закрепить на валу.
7. Теперь можете произвести монтаж фиксаторов и проверить правильность их положения в открытом и закрытом состоянии полотна.
8. Далее, следует наметить мета крепления замка и потом после подготовки  отверстий установить его.

Важно произвести регулировку механизмов привода, используя инструкцию изготовителя. Далее вам нужно проверить работу рольставень: заеданий и скрипов не должно возникнуть.

Механизмы привода устанавливаются по схеме, которая указана в инструкции.

Как ухаживать за воротами рольставнями

Для того, чтобы ваши рольставни-ворота прослужили вам долго , необходимо:

Каждые 2 месяца производить чистку щеткой направляющих, для того, чтобы грязь не могла мешать работе роликов.

При помощи влажной тряпки протирать полотно.

Пылесосом производить очистку механизмов провода.

Механизмы роликового привода очищают при помощи пылесоса. Если вы будет использовать данную информацию, то сможете сами производить установку ворот  — рольставень в своем гараже , тем  самым сэкономив финансы.

Похожая запись

Adblock
detector

Установка рольставней своими руками (с видео)

30. 12.2016 / Отделочные работы / Теги: installation of roller shutters, видео, рольставней, установка

Содержание:

• Виды ролетой
• Внешние
• Установленные
• Инструменты которые понадобятся
• Подготовительные работы
• Проверка проёма
• Сверка комплектации
• Подбор крепежа
• Как установить собственными руками: подробная инструкция
• Подготовка направляющих шин
• Процесс установки короба для защиты
• Установка и сборка каркаса конструкции
• Видео: как закреплять рольставни на окна

Виды ролетой

Прежде чем вести разговор о разновидностях ролетой (они еще называются рольставнями), давайте подумаем с их ключевыми предназначениями.

Естественно, важная функция ролетой – это защита дверей и окон от повреждений и взлома. Плюс ко всему, подобные конструкции способны выполнять роль обыкновенных жалюзи, защищая помещение от нежелательного света, шума, пыли и чужих глаз. И, напоследок, защитные жалюзи служить могут своеобразной дверью, закрывающей проём в стене или маленькое технологическое помещение.

Защитные жалюзи можно поделить по типу монтажного процесса, а также в зависимости от используемого привода. Привод может быть механическим (ручным) или автоматизированным. Что же до монтажного процесса, то защитные жалюзи могут быть наружными или вмонтированными.

Рассмотрим любую из конструкций подробно:

Внешние

Могут стоять почти что на любой оконный или дверной проемНаиболее простой и, как правило, самый популярный вид монтажного процесса. Короб ролетой в данном варианте фиксируется конкретно на стенку над оконным проемом или проёмом двери. Практически внешние защитные жалюзи могут стоять на любое окно как в процедуре первоначального строительства, так и после его завершения.

Установленные

Ставятся в специализированную нишу на начальном шаге строительстваЭтот вариант монтажа предполагает, что короб целиком спрятан в специально изготовленной нише. Подобные защитные жалюзи почти что невидимы в собранном состоянии, однако их установка вероятна только при первичном сооружении, так как ниша для короба обязана быть предусматривается ещё на стадии проекта.

Инструменты которые понадобятся

Для установки наружных ролетой (так как данный вариант монтажа считается самым обычным, анализировать мы станем конкретно его) вам потребуются такие инструменты:

• Перфаратор с набором свёрел и буров;
• Шуруповёрт для установки и крепления конструкции;
• Клепальный револьвер;

Так как некоторые части рольставень фиксируются единственно заклепками, то без данного инструмента вы не обойдетесь

• Кровельный молоток;
• Уровень строительный длиной 1,5 метра;
• Молоток;
• Электрический указатель;
• Рулетка;
• Маркер или ремонтный карандаш;
• Комплект ключей и отвёрток;
• Пассатижи;
• Кусачки;
• Ножницы для металла;
• Стремянка;
• Удлинитель.

Подготовительные работы

Проверка проёма

Качество установки ролетой в большинстве случаев зависит от качественных свойств дверного либо оконного проёма, на который станет выполняться процесс установки.

Плоскости всех плоскостей и откосов проёма обязаны быть гладкими и ровными, без штукатурных наплывов и остальных недостатков. Отклонение уровней не должны быть больше 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.

Отклонение уровней не должно быть больше 2-3 мм, а разница диагоналей 5 мм

Сверка комплектации

Прежде чем приступить к установке и процессу установки нужно удостовериться в полноте комплекта ролетой. В основном, типовый набор в себя включает такие элементы:

• Короб защитный (в сборе с валом и крышками) 1 штука;
• Полотно роллета 1 штука;
• Направляющие для боков 2 штуки;
• Нижнее обрамление проёма 1 штука;
• Комплект крепежа и фурнитуры.

Так как набор ролетой не включает крепёж, при помощи которого рольставни будут крепиться конкретно к проёму, в начале монтажного процесса нужно побеспокоится об их наличии.

Подбор крепежа

Подбор крепежа зависит от материала проёма, на котором будут ставиться защитные жалюзи.

Для простенков без внутренних полостей, изготовленных из бетона монолитного, кирпича или камня, для крепежа подходят самораспорные болты анкерные или дюбель-гвозди с пластмассовым Основанием.

Нужно незабывать, что глубина проникновения дюбелей в стенку обязана быть не меньше трёх сантиметров!

Для стен с вакуумами разрешается применение только анкерных болтов, причём их длина должна гарантировать вторжение в простенок не меньше чем на 6 сантиметров.

Если например Вы закрепляйте рольставни на стену сделанную из дерева, то для крепежа вам подходят саморезы, а если на железную – то особые шурупы.

Не считая конкретно крепежа, для установки ролетой вам потребуются строительная пенка (для наполнения пустых мест) и герметик. При подборе обязательно ознакомьтесь с аннотацией и удостоверьтесь, что эти средства подойдут к тем материалам, с которым им предвидится контактировать.

Как установить собственными руками: подробная инструкция

Подготовка направляющих шин

Первоочередным шагом работ по установке ролетой считается подготовка направляющих шин. Для этого следует приготовить следующее:

1. Размечаем места для будущих крепёжных дырок. Нижнее и верхнее отверстия должны размещаться на расстоянии 100 – 150 миллиметров от края шин. Другие с одинаковым шагом 400-450 миллиметров по всей длине шин.
2. По выполненным отметкам делаем отверстия сверлом диаметром 8 миллиметров. Отверстия сверлятся через две стены шин!

   Бурение сквозных дырок в шинах

3. Когда отверстия готовы, сверлом, диаметр которого соответствует диаметру заглушки, поставляемой в наборе ролетой, расширяем отверстия на внешней стороне шин. Будьте крайне осторожны и не просверлите тыльную стенку!

   Увеличение верхнего отверстия под заглушку

На этом подготовку боковых шин можно считать законченной.

Процесс установки короба для защиты

1. По краешкам прихожей панели короба сверлим по одному отверстию диаметром 4,2 миллиметра;

   Бурение дырок по краешкам прихожей крышки короба

2. На задней стенке короба сверлим крепежные отверстия короба к проёму.

   Бурение дырок для крепёжных элементов

Для больших коробов (180 и 205 сантиметров) следует приготовить по два отверстия со всех сторон. Для меньших моделей будет достаточно и одного.

3. С одной стороны задней стены короба сверлим отверстия для вывода компонентов привода.

Бурение отверстия для компонентов управления

Установка и сборка каркаса конструкции

1. Проверяем наличие «отбортовок» на направляющих шинах. На случай их отсутствия вырезаем подобающие пазы для нормального соединения шин и короба.

   Перед монтажом каркаса удостоверьтесь в наличии отбортовок на концах шин

2. Подсоединяем шины к коробу для защиты.
3. Устанавливаем собранный каркас на проём окна. Принципиально важно наблюдать за тем, чтобы все компоненты каркаса вплотную прилегали к проёму, расположились по подобающему уровню, а еще были симметричны в отношении к проёму и центральным осям конструкции. Разница длин диагоналей между крайними точками шин не должна быть больше 2 миллиметров.

   Проверка симметричности каркаса

4. Через просверленное в каркасе отверстие для вывода компонентов управления ставим отметку на прилегающей к проёму стене.
5. Снимаем каркас и при помощи бура и перфоратора делаем сквозное отверстие в отмеченном месте.

   Подготовка отверстия для вывода компонентов управления

Если ваши защитные жалюзи снабжены электрическим приводом, то будет достаточно отверстия диаметром 4-5 миллиметров. Если же у вас механическая конструкция, то очень маленький диаметр отверстия обязан быть 14 миллиметров.

6. Снимаем с задней части каркаса плёнки для защиты и устанавливаем его на проём окна. Следите, чтобы отверстия для вывода компонентов управления совпадали!

7. Через отверстия в шинах сверлим углубления в проёме и помещаем в них дюбель-гвозди или анкера.

Чтобы не испортить внешнюю сторону шин, предлагается применять особые удлинённые свёрла.

8. Отмечаем каркас ролетой с помощью крепежа. Нужно незабывать, что головка самореза или болта должна проходить через расширенное отверстие внешней части шины и закрепиться только на внутренней!

Во время крепления каркаса иногда проверяйте безошибочность уровней.

9. Закрываем наружные отверстия заглушками.

10. Через отверстие в стене пропускаем привод карданного типа рольставни и объединяем его с валом в коробе для защиты.

11. Устанавливаем концевые ригели.

Установка концевого ригеля12. Пропускаем полотно роллета под валом и помещаем его в направляющие шины.

Установка полотна роллета в каркас

Для того чтобы не испортить полотно роллета, вал привода предлагается обмотать мягким материалом для прокладки.

13. На конце полотна роллета установливаем тяговые пружины.

14. Пружины помещаем в технологические отверстия вала.

Соединение полотна роллета с валом15. Опускаем полотно роллета до конца вниз, и в этом положении отмечаем тяговые компоненты вороткового привода.

16. Устанавливаем защитную крышку и закрепляем её заклёпками через подготовленные прежде отверстия.

Установка защитной крышки17.Оставшиеся после монтажных работ щели заделываем герметиком или пеной для монтажа.

    18. Снимаем с ролетой внешнюю плёнки для защиты.

    19. Устанавливаем на направляющие шины декоративные короба.

    20. Устанавливаем на полотно роллета ограничители высоты подъёма.

Установка ограничителей высоты подъёмаПоздравляем, процесс установки ролетой окончен!

После того как произошла установка окна с рольставнями должны смотреться приблизительно так

Видео: как закреплять рольставни на окна

Подводя итог рекомендуем вам увидеть маленький видеосюжет о процессе установки ролетой.

Установить защитные жалюзи собственными руками хоть и тяжело, но вполне реально. Главное – тщательно следуйте нашим руководствам, не спешите, аккуратно делайте любой этап работ и будьте уверены, что все вы сможете. Удачливого вам ремонта!

Почему вам стоит установить рольставни самостоятельно

Вы помните время, когда в детстве вы строили игрушки из конструктора Lego или собирали пазлы? Помните радость, когда деталь подходила идеально или когда вы сами решили головоломку?

Во времена, когда технологии упростили жизнь, а комфортная жизнь — это образ жизни, который больше, чем у большинства, иногда приятно вернуться к основам. Вернемся к вещам, которые доставляют нам радость. И что может быть лучше, чем испачкать руки и закрутить мозги, выполняя свою собственную работу, чтобы получить это удовлетворение? ЭзиФит 9Рольставни 0005 DIY помогут вам во всем этом! От обеспечения безопасности вашего дома и бизнеса, защиты от непогоды, контроля температуры до повышения энергоэффективности — рольставни многое делают для собственности и ее жителей. Прежде всего, рольставни своими руками приносят вам радость и удовлетворение от сборки чего-то своими руками, когда вы устанавливаете это у себя дома. И, конечно же, это более рентабельно, чем привлекать техника и устанавливать его!

Технические специалисты компании EzyFit Roller Shutters, производителя рольставней DIY в Аделаиде , рассказали о главных преимуществах рольставен своими руками.

Начинаем!

Очень прост в установке

Вы когда-нибудь сверлили отверстия в стене? Рольставни своими руками очень просто установить. Они специально разработаны для тех, у кого есть базовые знания об использовании инструментов, чтобы легко измерить и установить жалюзи самостоятельно. Все, что нужно сделать конечному пользователю, — это следовать простым указаниям и инструкциям, прилагаемым к жалюзи.

Компания EzyFit Roller Shutters со своей квалифицированной командой помогает клиентам на каждом этапе с помощью подробных пошаговых руководств и видеоуроков. Если клиент уже работал над какими-либо проектами DIY, у него не возникнет абсолютно никаких проблем с установкой жалюзи. И если они никогда не занимались проектом по дому, им все равно будет легко установить эти ставни на свои окна.

Беспроблемный процесс

Во многих случаях конечный пользователь откладывает установку рольставен. Иногда пользователь может работать нечетное время, и его время просто не совпадает со временем команды установки. Иногда пользователь даже не знает, когда у него будет время позвонить команде. И самое страшное, если к ним приезжает монтажная бригада, а конечный пользователь говорит, что не готов.

Постоянная обратная связь для установки времени может быть довольно сложной задачей как для конечного пользователя, так и для группы установки. Именно поэтому лучший способ прекратить все это – заказать рольставни своими руками. Закажите их онлайн, и когда они прибудут, просто установите их, когда у вас есть время, в выходные, праздничные дни, буквально в любое время!

ВЫ Измерьте. ВЫ устанавливаете. ВЫ СЭКОНОМИЛИ!

Три простых шага помогут вам сэкономить деньги. Все, что нужно сделать клиенту, это МЕРА ширина и высота окна и ЗАКАЗАТЬ онлайн, заполнив форму. Затем, когда заказ доходит до их дома или офиса, они должны УСТАНОВИТЬ его сами.

Это правда, что рольставни, сделанные своими руками, могут помочь вам выйти из зоны комфорта, но они также могут помочь вам сэкономить несколько долларов на общей стоимости. Поскольку рольставни своими руками на самом деле являются оружием сокращения затрат. Это очень удобно, когда у вас ограниченный бюджет, но вам нужна защита для вашего дома или бизнеса. Даже с учетом того, что для подключения жалюзи требуется электрик, рольставни, сделанные своими руками, примерно на 25-35% дешевле, чем установленные жалюзи.

Благодаря рольставням Ezy Fit DIY каждый может сэкономить до 500 долларов на ставнях.

Не обязательно все на тебе!

Несмотря на то, что «сделай сам» в рольставнях «сделай сам» означает «сделай сам» , такие производители, как Ezy Fit, всегда готовы помочь своим клиентам. От выбора стилей при заказе до момента установки продавец всегда рядом.

Мы поставляем самодельных рольставней в Брисбене , а также в других городах Австралии, и мы всегда старались помочь бесчисленным владельцам домов и предприятий преобразовать свое пространство, экономя при этом деньги. Как? Предоставляя им подробные инструкции и круглосуточную службу поддержки.

Получить удовлетворение

Представьте, что вы платите кому-то за работу по дому, но, посмотрев на эту работу, вы почувствовали, что в вашем кошельке стало больше, чем ожидалось. Что вы сделаете дальше? Вы говорите себе: «Может быть, я мог бы сделать это лучше». И это правда, когда вы делаете свою собственную работу, вы всегда стремитесь сделать ее идеальной.

Более того, работа своими руками, несомненно, принесет вам удовлетворение, ведь нет ничего более приятного, чем сидеть сложа руки после всей тяжелой работы, вложенной в хорошо выполненную работу. После установки таких рольставен своими руками вы почувствуете чувство гордости. И данные поддерживают нас. Согласно статистике, люди, которые берутся за проекты «сделай сам», очень довольны конечным результатом, а 81% чувствуют себя очень самодостаточными.

Предостережение: Несмотря на то, что процесс очень прост, а инструкции по установке довольно ясны, эти жалюзи могут иметь довольно крутую кривую обучения для тех, кто никогда раньше не брал в руки инструмент для ремонта чего-либо в доме. Одинокий человек, работающий над проектом установки жалюзи, может столкнуться с трудностями при работе с Fortress Shutter, а тот, кто, возможно, никогда не использовал механические и сверлильные инструменты, может счесть это упражнение стрессовым.

Тем не менее, для тех, кто хоть немного разбирается в инструментах, пора заняться своими руками. Позвольте нашему опытному персоналу службы поддержки EzyFit Roller Shutters помочь вам начать установку рольставней в вашем доме или офисе. Свяжись с нами! Напишите нам по адресу [email protected] или позвоните по телефону 1800 39.9 348

Рольставни | Австралийские онлайн-роллеты

Цена и заказ он-лайн


Купить в Интернете: вы измеряете, устанавливаете, экономите

Горячие роликовые затворы Темы

Добро пожаловать в австралийский интернет-магазин рольставней — Рольставни премиум-класса в Австралии

Мы являемся одним из ведущих онлайн-поставщиков рольставней в Австралии, предлагая простые в установке комплекты для рольставней по невероятным ценам. То, что начиналось как идея, чтобы предоставить решение обычно разочаровывающей и дорогой покупки рольставней, превратилось во что-то действительно великолепное.

Наш продукт

Наружные рольставни, которые мы предлагаем, производятся компанией OZRoll, южно-австралийским производителем с крупнейшим производственным предприятием в Южном полушарии. Просто нет никого, кто мог бы сравниться с австралийским продуктом международного стандарта. Каждая рольставня изготавливается на заказ с точностью до миллиметра и доступна во многих цветовых сочетаниях.

Существует четыре разновидности рольставен, каждая из которых предназначена для определенного применения. У них есть общие части, но каждая разновидность использует уникальную планку.

Мы предлагаем алюминиевые рольставни, отвечающие всем требованиям, с вариантами повышенной прочности, огнестойкости, защитные ставни и многое другое. Просмотрите наш ассортимент онлайн или позвоните нам сегодня, и наша опытная команда найдет жалюзи, соответствующие вашим потребностям.

Зачем приобретать алюминиевые рольставни?

Рулонные ворота — идеальное решение для любого владельца дома или бизнеса, стремящегося повысить безопасность своей собственности. Рольставни можно использовать для защиты окон и подъездов, улучшения теплоизоляции, защиты от огня, непогоды и многого другого. Приобретите рольставни для окон или используйте их внутри, чтобы разделить внутреннее пространство и скрыть пространство без стен или дверей. Наши рольставни невероятно универсальны и позволяют вам проявить творческий подход к их использованию. Если вы ищете рольставни в Австралии, будь то наружные оконные ставни или алюминиевые рольставни, просмотрите наш ассортимент сегодня и убедитесь, что высококачественные рольставни могут изменить вашу собственность.

Бытовые жалюзи

Бытовые ставни подходят для всех помещений без особых потребностей. Ссылки ниже предлагают 3 очень разных типа, но в целом они примерно на 30% дороже, чем рольставни для дома.

Легкие коммерческие

Легкие коммерческие ставни могут иметь ширину до 4200 мм для больших окон в одном пролете. Есть также много дополнений, которые подходят для коммерческих помещений, например, активация блокировки с помощью ключа.

Лесные пожарные / защитные жалюзи

OZRoll AE401 Экструдированная планка начала свою жизнь как сверхпрочные защитные ставни с уникальной конструкцией шарнира, позволяющей ламелям слегка перекрываться. Этот продукт был протестирован CSIRO для обеспечения защиты окон на уровне 40 от лесных пожаров (BAL), что является важным компонентом при создании дома Flame Front с уровнем защиты от лесных пожаров (BAL); это высший уровень защиты.

Технические характеристики

Алюминиевая планка

Алюминиевый напорный ящик

Алюминиевые направляющие и нижняя планка

Для всего ассортимента наших наружных рольставен и компонентов, из которых они состоят, включая электрические, аккумуляторные, ручные и пружинные. какова спецификация компонентов продукта, эта ссылка Product-Information будет лучшим местом для начала.

Для более глубокого изучения того, что заставляет продукт работать, и для ответа на любой вопрос, который у вас может возникнуть, перейдите по этой ссылке, которая ответит на 95% ваших вопросов. Часто задаваемые вопросы
Есть также несколько замечаний. Что касается тепловых и шумоизоляционных свойств, а также одобрения CSIRO, они также были награждены Австралийским знаком дизайна, а также списком функций и преимуществ, которые могут предоставить жалюзи.

Используемые материалы 90% алюминий, с некоторым количеством пластика для концевых вставок ламелей, на каждом чередующемся конце ламелей, резиновые кольца на алюминиевой оси для защиты шторы, когда она наматывается на ось, ремни из пружинной стали, соединяющие шторка на ось и изоляционная пена из пенополиуретана Green Friendly. Все остальные детали, включая напорный ящик, направляющие и нижний стержень, изготовлены из алюминия.

Все электродвигатели произведены SOMFY. Аккумуляторный двигатель L10 производится компанией OZRoll.

Рулонные ворота в Австралии онлайн

Мы являемся интернет-компанией, которая поставляет рольставни по всей Австралии. Мы отправляем прямо к вам, поставляя рольставни для домов и предприятий в сельской местности и во всех крупных городах, включая Мельбурн, Сидней, Брисбен, Перт, Аделаиду ​​и Канберру.

Просмотрите наш ассортимент жалюзи для дома, офиса и безопасности, чтобы найти жалюзи, которые подходят именно вам.

Купить рольставни уличные Заказать Здесь.

На нашем сайте вы найдете всю необходимую информацию о том, как
Как измерить | Руководство по установке | Как установить видео

Если вы не уверены в своих силах по установке рольставен, обратитесь к местному электрику, плотнику или разнорабочему, установка — очень простой процесс.

Посмотреть галерею

Найдите деревянные и виниловые жалюзи в DIY Shutters UK

• Купить жалюзи

  Спина

  • Все о ставнях

    Купить жалюзи сейчас
  • Магазин стилей затвора

    Кафе, ярус на ярусе или жалюзи во всю высоту. Выберите желаемый дизайн.

  • Магазин отделки жалюзи

    Окрашенные, окрашенные и покрытые известью деревянные жалюзи. У нас есть все.

  • Заказать образцы
  • Цена затвора
• Руководства по изготовлению своими руками

  Назад

  • Информационный центр DIY

    Просмотр руководств по изготовлению своими руками
  • Мера для ваших жалюзи
  • Как спроектировать жалюзи
  • Как установить жалюзи
• Галерея

  Назад

  • Вдохновись!

    Посмотреть все галереи
  • Профессиональные фотографии

    Великолепные и вдохновляющие снимки, сделанные профессионалами.

  • Ваши жалюзи

    Вот некоторые изделия ручной работы наших клиентов.

• Идеи для комнаты

  Назад

  • Идеи для комнаты

    Вдохновиться
  • Жалюзи в гостиной
  • Ставни в спальне
  • Ставни для домашнего офиса
  • Кухонные жалюзи
  • Эркерные жалюзи
  • Лофт жалюзи
  • Ставни для ванной
  • Роллеты для патио и французских дверей
• О нас

  Спина

  • О самодельных ставнях в России

    Узнайте о специалисте по изготовлению жалюзи №1 в Великобритании.

  • О нашей отделке жалюзи
  • Блог
  • Запросы на торговые жалюзи
Рулонные наружные жалюзи

| Европейские рулонные ворота (ERS)

Получите контроль над солнцем и своим домом с помощью наших электрических наружных рулонных жалюзи !

Домовладельцы, как правило, имеют отношения любви и ненависти к солнцу. Вы хотите, чтобы естественный свет освещал ваш дом, но иногда это приводит к тому, что жилые помещения избегают, поскольку они слишком яркие, слишком жаркие и просто неудобные.

УФ-лучи повреждают ваши полы, мебель и краску, что со временем снижает стоимость вашего дома. И не забывайте: ультрафиолет может навредить вам и вашим близким!

Контакты us

Наружные жалюзи , устанавливаемые на окна, дверные проемы и другие проемы, защитят вашу семью и ваш дом от вредного воздействия солнца, добавляя прохладу одним нажатием кнопки.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ОЦЕНКУ НА ДОМУ

ЭКОНОМИЯ ЗАТРАТ

Мгновенно сократите расходы на отопление и охлаждение.

ЗАЩИТА ОТ СОЛНЦА

Защитите себя и свою семью от вредных УФ-лучей (рекомендуемый продукт Фондом рака кожи).

СОХРАНИТЕ ИНТЕРЬЕР ВАШЕГО ДОМА

Блокирует солнечные УФ-лучи  от обесцвечивания цветов предметов в вашем доме, таких как краска или отделка стен, мебели и паркетных полов.

БЕЗОПАСНОСТЬ

Наши сверхмощные рольставни  удерживают грабителей  от проникновения в ваш дом.

ВЕРНУТЬ ПОТЕРЯННОЕ ПРОСТРАНСТВО

Восстановить жилых помещений, утраченных из-за яркого света, слишком сильной жары или даже сильного холода.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, НАСТЕННЫЙ ВЫКЛЮЧАТЕЛЬ ИЛИ УПРАВЛЕНИЕ ПРИЛОЖЕНИЕМ

И все это делается простым нажатием кнопки  через пульт дистанционного управления, настенный выключатель или телефон (iPhone, iPad и Android)!

ПОВЫШЕНИЕ СТОИМОСТИ ДОМА

Повысьте ценность своего дома, придав ему элегантный вид благодаря 99%-ному контролю солнечного света.

Улучшите свое пространство

Выдвижной, прочный и простой в использовании



Наружные рольставни надежно защитят ваш дом от непогоды, яркого солнечного света и проникновения в жилище!

Помимо стильного внешнего вида и отличной инвестиции, эти выдвижные жалюзи прячутся в отсеке для хранения наверху и могут опускаться одним нажатием кнопки!

Посмотрите больше фотографий в нашей Галерее рольставней или посмотрите, как наши ставни сравниваются с другими вариантами в нашем Руководстве по ставням, чтобы вы могли чувствовать себя комфортно, зная, что получаете правильные жалюзи для своего дома.

Свяжитесь с нами

Европейские рольставни – комфорт одним нажатием кнопки

Рулонные ворота блокируют солнечные УФ-лучи, создавая прохладное комфортное пространство в вашем доме и во дворе.

В холодные месяцы они также защищают от холода, ветра и проливного дождя, а также отпугивают злоумышленников, пытающихся легко проникнуть в ваш дом.

Посмотрите наше 5-минутное видео, чтобы узнать больше!

СНИЖЕНИЕ УЛИЧНОГО ШУМА

Наши автоматические рольставни уменьшат внешний шум  – вернут тишину и спокойствие вашему дому!

СПЕЦИАЛЬНЫЕ И ИНДИВИДУАЛЬНЫЕ ЖАЛЮЗИ

Доступны угловые, горизонтальные и ставни «снизу вверх»!

Эти и другие индивидуальные варианты означают, что мы можем на 100% соответствовать вашему дому и декору вашего окна.

СОХРАНЯЙТЕ ПРОХЛАДНУЮ

Охладите жилое пространство в помещении более чем  15 градусов  по мере того, как электрические рольставни опускаются менее  15 секунд !

ПОСМОТРИТЕ НАШУ ГАЛЕРЕЮ ДЛЯ ВДОХНОВЕНИЯ

Посмотрите нашу фотогалерею наружных жалюзи или нашу фотогалерею Houzz, чтобы увидеть красивые фотографии установки и получить представление о том, как наши наружные жалюзи могут смотреться в вашем доме.

European Rolling Shutters — семейная компания в Сан-Хосе, Калифорния. Наши наружные жалюзи, в дополнение к другим нашим продуктам для наружного затенения, изготавливаются на заказ и устанавливаются в соответствии со спецификациями вашего дома.

Каждый из наших высококачественных продуктов поступает непосредственно с нашей калифорнийской фабрики и выставочного зала. Мы единственная компания в Калифорнии, которая разрабатывает, изготавливает и устанавливает изделия для наружного затенения по индивидуальному заказу от начала до конца. Свяжитесь с нами прямо сейчас!

ПРИЗНАНИЕ И Хвала

С 1983 года мы с гордостью устанавливаем наши изготовленные на заказ рольставни в домах Bay Area, и слова наших клиентов являются свидетельством нашего качества и обслуживания. Посетите нас на этих страницах, чтобы прочитать отзывы наших клиентов.

Посмотреть отзывы на Yelp

Посмотреть отзывы на NextDoor

Посмотреть отзывы на Houzz

Посмотреть отзывы на Facebook

«Примерно 12 лет наши европейские рольставни стоят на всех окнах и раздвижных стеклянных дверях нашего дома. . Это, вероятно, было одним из лучших вложений в улучшение дома, которые мы сделали. Ставни не только сохраняют в доме прохладу летом и тепло зимой, они отлично подходят для предотвращения преступлений. Ставни отпугивают грабителей и заставляют вас чувствовать себя в безопасности, находитесь ли вы дома или в отпуске. Они также помогли уменьшить внешний шум».

– Эми Дж., Сан-Хосе, Калифорния Прочитать весь обзор Yelp

СТАНДАРТНЫЕ ВАРИАНТЫ ЦВЕТА

Наши наружные жалюзи представлены в различных цветах землистых тонов, которые прекрасно сочетаются с внешним декором.

Стандартные цвета: белый , кремовый, натуральный серебристый, бежевый, серый и коричневый . Или мы можем предоставить более экзотических, нестандартных цветов с премией!

Как изготавливаются и устанавливаются наши рольставни на заказ

Совершите экскурсию по нашему заводу в Сан-Хосе, чтобы увидеть, как наши наружные жалюзи  собираются, а затем устанавливаются на соседнем доме.

ДОПОЛНИТЕЛЬНЫЙ СЛОЙ ЗАЩИТЫ ВАШИХ ИНВЕСТИЦИЙ С ПОМОЩЬЮ ДАТЧИКОВ ПОГОДЫ

Датчики погоды для рольставней встречаются редко; тем не менее, беспроводной датчик Ondeis по-прежнему можно использовать для добавления дополнительного уровня защиты ваших жалюзи, чтобы предотвратить повреждение от непогоды.

Защита: от солнца и дождя
Ondeis (беспроводная связь)

КОНТАКТЫ

Безопасность, комфорт и экономия с 5-летней гарантией

European Rolling Shutters — одна из немногих компаний в стране, которая производит, продает и устанавливает наружные солнцезащитные изделия под одной крышей.

Это означает, что мы знаем наши рольставни лучше, чем кто-либо другой. Мы тоже в них верим.

Вот почему вы получаете 5-летнюю гарантию на наружные оконные ставни, которые мы устанавливаем в вашем доме. Вы получаете защиту из алюминиевого сплава и долгосрочное улучшение вашего дома; это не может быть проще.

На самом деле все, что вам нужно сделать, это позвоните нам по телефону 408-629-3740 или нажмите ниже, чтобы отправить нам электронное письмо.

Мы запланируем БЕСПЛАТНУЮ смету на дому вместе с вами, и вы сделаете первый шаг к повышению ценности, защиты и эффективности вашего дома!

СВЯЗАТЬСЯ С НАМИ

Весна


Лето


Зима


Наслаждайтесь комфортом окна круглый год!

Наши наружные рольставни повышают ценность вашего дома, позволяя вам чувствовать себя комфортно в любое время года и при любой погоде.
Солнце, сильный дождь, ветер или мороз – наши жалюзи защитят от всего этого. Этим ставням не страшны даже ураганы.

Изготовленные из сложных высококачественных материалов из алюминиевого сплава, эти оконные ставни намного превосходят внутренние жалюзи из пластика или дерева как по качеству, так и по внешнему виду. Немецкие инженеры делают их очень прочными и устойчивыми к истиранию.

Это делает наши наружные рольставни разумной инвестицией в окна вашего дома!
Долгосрочная ценность наших рольставней с электроприводом — это то, что вы не хотите упустить. Просто установив наши наружные жалюзи, вы мгновенно повышаете ценность своего дома.

И эта ценность сохраняется во многих отношениях.

Сэкономьте $$$ на счетах за электроэнергию

Вероятно, вы тратите сотни долларов в год на охлаждение и обогрев своего дома.

С нашими наружными рулонными ставнями вы можете полностью блокировать солнечный свет и не допускать чрезмерного нагревания вашего дома летом. Зимой эти же рольставни помогут защититься от холода.

Вы не только снизите затраты на электроэнергию и ее потребление, но и уменьшите износ своей системы отопления, вентиляции и кондиционирования воздуха.

Наружные оконные ставни не только снижают затраты на электроэнергию.

Повышение безопасности в уязвимых точках входа

К сожалению, предприимчивые воры и взломщики пытаются вторгнуться в чей-то дом просто потому, что они могут легко заглянуть в дом и легко получить доступ через окна или раздвижные стеклянные двери.

Вы можете защитить себя и свою семью, не дав грабителям ни единого шанса.

Одним быстрым нажатием кнопки внешние жалюзи опускаются, фиксируются на месте и защищают вашу семью и ваш дом из алюминиевого сплава от внешних угроз. Это самый простой и легкий способ предотвратить вторжение в дом, одновременно повышая ценность, комфорт и экономию энергии в вашем доме.

Это больше, чем прохладный оттенок для вашего дома: это практичное вложение в безопасность и финансовую ценность вашей собственности.

Демонстрационный зал и зона обслуживания

Бесплатная оценка на дому

Адрес выставочного зала

(408) 629-3740

404 Umbarger Rd. св. A&B
Сан-Хосе CA 95111

СВЯЖИТЕСЬ С НАМИ

Отзывы

Пол Коннор

Записка от Пола Коннора, вице-президента и владельца

Harrel Remodeling

«Они поддерживают (работают), когда возникает проблема, и это наш опыт работы с ERS, поэтому мы продолжаем с ними работать».

Роб Эндерле

«Другого выхода не было, шторы, портьеры не годились, чтобы защитить (помещение) снаружи».

Шерри Чен

«На самом деле мы установили все виды жалюзи, затемняющие жалюзи и все такое. Ничто из этого не сработало, поэтому мы сняли их все и заменили ставнями».

Признан изданием San Jose Mercury News шесть лет подряд

6 ЛЕТ ПОДРЯД

ERS названа «Лучшей компанией по производству оконных жалюзи» в рейтинге «Лучшие оконные жалюзи» в Силиконовой долине по версии читателей MERCURY NEWS Награда «Выбор читателей» шестой год подряд!

Мы с гордостью обслуживаем большую часть залива Сан-Франциско уже более 20 лет и уверены, что вы в надежных руках. Фактически, мы являемся единственной компанией в Калифорнии, которая разрабатывает, изготавливает и устанавливает изделия для наружного затенения по индивидуальному заказу от начала до конца.

Лучшее в Силиконовой долине — 6 лет подряд

Другие продукты

Rolling Shutter против Global Shutter

Дэвид Адлер | Чт, 21.07.2016

Поделиться

В жизни цифрового кинопроизводителя есть три вещи, которые несомненны, в произвольном порядке: поздние ночи, налоги и датчики изображения CMOS. Да, этот список немного преувеличен во многих отношениях — он больше похож на мой личный опыт до этого момента. Несмотря на это, датчики изображения CMOS действительно являются неотъемлемой частью жизни цифрового кинопроизводителя, в основном из-за недавнего перехода от технологии CCD к технологии CMOS в производстве датчиков изображения. Хотя во многих аспектах КМОП-датчики изображения дали положительный результат по сравнению с ПЗС, одним очевидным побочным эффектом этого сдвига является наличие артефактов «скользящего затвора».

Давайте быстро уберем это с дороги. Скользящий затвор не присущ датчикам CMOS. Хотя может показаться, что все датчики CMOS имеют скользящий затвор, это, конечно, не так. Sony PMW-F55, Blackmagic Design Production Camera 4K, URSA 4K и URSA Mini 4K, а также AJA CION используют датчики CMOS со схемой глобального затвора.


Многие, но не все, датчики CMOS используют скользящий затвор.

Что такое рольставни? Для тех, кто не знаком, «роллинг-шаттер» — это технический термин, обозначающий способ, которым датчик изображения сканирует изображение. Если в сенсоре используется скользящий затвор, это означает, что изображение сканируется последовательно от одной стороны сенсора (обычно сверху) к другой, строка за строкой. Многие датчики CMOS используют рольставни. В отличие от этого, «глобальный затвор» — это технический термин, относящийся к датчикам, которые одновременно сканируют всю область изображения. Подавляющее большинство ПЗС-сенсоров используют сканирование с глобальным затвором. Подавляющее распространение CMOS-сенсоров в современных камерах объясняет растущее появление артефактов скользящего затвора в видеороликах и фильмах, снятых в последнее время.


Как скользящий затвор сканирует изображение сверху вниз по кадру

Итак, ваша камера оснащена CMOS со скользящим затвором — кого это волнует? Что ж, полезно знать об ограничениях, налагаемых скользящим затвором, из-за артефактов, которые он может вызвать на ваших захваченных изображениях. Артефакты скользящего затвора обычно проявляются в сценах с большим количеством движения, будь то движение камеры, быстрое перемещение объектов по сцене и, в худшем случае, нестабилизированные движения ручной камеры. Наиболее распространенные проявления, с которыми я сталкивался, включают сцены с быстро движущимися по кадру автомобилями и быстро вращающимися объектами. Транспортные средства, которые проезжают через ваш кадр, могут отображаться с наклонными линиями там, где они должны быть прямыми. Например, прямоугольный городской автобус будет больше похож на параллелограмм. Вращающиеся объекты в кадре описать немного сложнее; они изгибаются друг к другу, создавая странные дугообразные узоры. Вы можете заметить это на кадрах камеры дрона, если в кадре находятся пропеллеры самолетов. Нестабилизированная съемка с рук, особенно с большим фокусным расстоянием, будет выглядеть как желатин, в котором изображение искажается при движении камеры. Как вы могли догадаться, чем быстрее движется рассматриваемый объект или камера, тем более преувеличенными становятся артефакты.


Эффекты рольставни; обратите внимание, что здания перекошены в одном направлении

Чтобы сделать ситуацию более интересной, не все рольставни созданы одинаковыми. Некоторые камеры больше демонстрируют артефакты скользящего затвора, чем другие. Вообще говоря, по мере того, как датчик становится больше и выше в разрешении, увеличивается вероятность появления артефактов скользящего затвора; потому что чем больше площадь датчика, тем больше времени займет считывание этого датчика. Например, Canon 5D Mark II (теперь снятый с производства, но не забытый) с его полнокадровым датчиком был известен своей способностью искажать прямые линии в движении и иногда рендерить нестабилизированные кадры с рук таким желатиновым способом. На противоположном конце спектра скользящего затвора находится ARRI Alexa/Alexa Mini/Amira, в которых используется один и тот же сенсорный блок ALEV III CMOS, но вам будет трудно найти артефакты скользящего затвора во всех ситуациях, кроме самых напряженных. . Некоторые кинематографисты даже заметили, что камеры с более быстрыми скользящими затворами имеют более кинематографическую эстетику, чем камеры, в которых используются глобальные затворы.

Кстати, зачем вообще рольставни? Реализация этого в большинстве случаев, кажется, только приносит гибель и мрак вашим изображениям по сравнению со старой конструкцией глобального затвора ПЗС, верно? Не так быстро. Как и в основном все, что существует в этом мире путем производства, название игры — компромисс. Вообще говоря, если бы вы сравнили два эквивалентных датчика строго по производительности, один с глобальным затвором, а другой со скользящим затвором, вы, вероятно, увидите, что датчик со скользящим затвором будет иметь меньше шума и более широкий динамический диапазон при меньшем генерировании. нагревать. Теперь можно разработать датчик с глобальным затвором, чтобы компенсировать эти аспекты, но затраты на разработку и производство датчика с такими возможностями будут значительно выше. По сути, датчики с рольставнями обеспечивают хорошие показатели производительности при снижении затрат.

А как бороться с артефактами? Готовность является ключевым моментом. Если вы понимаете ограничения вашей камеры, артефактов можно избежать, не снимая объекты, которые, как вы знаете, вызовут проблемы с изображением, или, в некоторых случаях, настройки камеры могут помочь уменьшить определенные артефакты. С вращающимися объектами более медленная скорость затвора размоет вращение достаточно, чтобы устранить эффект скользящего затвора. Использование стабилизированных линз или других типов стабилизаторов камеры, таких как Steadicam или MōVI, также может помочь предотвратить появление желатиновой камеры. Даже со всеми этими предосторожностями вы все равно можете обнаружить артефакты на своих изображениях. Иногда вы можете удалить тонкие экземпляры в постобработке, но в большинстве случаев почти невозможно полностью удалить артефакты после захвата.


Использование штатива Steadicam для стабилизации камеры

Итак, стоит ли оно того? Некоторые дополнительные показатели производительности с одной стороны по сравнению с уменьшением артефактов с другой? Для большинства это сводится к стоимости. По мере того, как цены на камеры растут, производительность их датчиков обычно увеличивается, уменьшая артефакты при сохранении высокого качества изображения. Но даже когда необходимо сократить расходы, приятно знать, что вы можете получить высокопроизводительную камеру, которая может делать потрясающие изображения, особенно если вы твердо знаете ее ограничения.

Все, что вы должны знать о Rolling Shutter на камере вашего телефона «Смартфоны :: Гаджеты

Видео со смартфона с каждым годом становятся все лучше и лучше. Семь или восемь лет назад кто бы мог подумать, что телефоны iPhone и Android могут поддерживать запись видео в формате 4K. Некоторые телефоны могут даже снимать в замедленном режиме со скоростью 960 кадров в секунду. Но независимо от разрешения или частоты кадров, скользящий затвор телефона может сделать быстрые движения перед камерой шаткими, искаженными или с артефактами.

В зависимости от того, что вы собираетесь делать, искаженный вид записываемых быстро движущихся объектов может оказаться нужным эффектом. Однако в большинстве случаев это просто непреднамеренный эффект, вызванный датчиком камеры CMOS, встроенным в ваш смартфон. Рифленый. Деформированный. Искаженный. шаткий. Скрученный. Наклонный. Согнутый. Перекошенный. растянутый. Подпрыгивая. Деформированный. Эффект желе. Свет мерцает. Это все, что может случиться с вашими кадрами с камеры смартфона.

• Не пропустите: лучшие приложения для записи видео для вашего iPhone

Роллинг-шаттер — заклятый враг видеооператоров, использующих смартфоны, даже тех, кто предпочитает снимать цифровое видео на другие продукты, такие как цифровые зеркальные камеры и видеокамеры. Если в камере используется CMOS-сенсор, рольставни, скорее всего, в некоторой степени будут проблемой каждый раз, когда перед объективом находятся быстро движущиеся объекты. К счастью, есть несколько вещей, которые вы можете сделать, чтобы свести к минимуму или скрыть артефакты скользящего затвора в ваших видео. Кадры

Pixel 3 XL кажутся более растянутыми, чем iPhone XS Max. Изображение AppleInsider/YouTube

Но что такое Rolling Shutter?

Чтобы объяснить, что такое рольставни, нам нужно сначала установить, что такое видео . Как вы, возможно, уже знаете, видео состоит из серии изображений, называемых кадрами, которые при последовательном размещении создают иллюзию движения. Типичные видео используют 24, 30 или 60 кадров в секунду (fps).

Каждый кадр снимается или сканируется при попадании света на сенсор телефона. Однако на смартфонах и других цифровых камерах с датчиками CMOS свет не сканируется и не преобразуется в цифровую форму сразу. Вместо этого датчик сканирует сверху вниз, записывая строку за строкой. Это отличается от большинства камер, использующих ПЗС-сенсоры, которые предпочитают глобальный затвор, когда все изображение сканируется одновременно (как это работает с традиционными пленочными камерами).

Представление того, как смартфон сканирует со скользящим затвором. Изображение SmarterEveryDay/YouTube

Однако это не означает, что все датчики CMOS используют скользящий затвор, в то время как все датчики CCD используют глобальный затвор. Датчики изображения CCD могут использовать скользящий затвор. Что еще более важно, некоторые профессиональные цифровые видеокамеры используют глобальный затвор с датчиками CMOS, но это еще не то, что распространено в смартфонах. Модели iPhone XS и XS Max имеют глобальный затвор на своей инфракрасной камере, часть системы камер TrueDepth, но это не сильно помогает нам при съемке видео.

КМОП-сенсоры с глобальными шторками слишком дороги в производстве по сравнению с аналогами с скользящими шторками, по крайней мере, когда речь идет о сенсорах большего размера. В этих случаях, если глобальный затвор настроен неправильно, это, вероятно, приведет к большему шуму и меньшему динамическому диапазону, чем у эквивалентных КМОП-сенсоров со скользящим затвором. Датчики CMOS для смартфонов намного меньше и, следовательно, дешевле в производстве, поэтому, надеюсь, мы начнем их видеть очень скоро. Тем не менее, видео, снятое с помощью датчиков скользящего затвора, имеет больше «кинематографического» ощущения, чем с помощью глобальных датчиков, поэтому многие OEM-производители придерживаются скользящего режима.

Проблема со скользящим затвором для цифровой кино- или видеосъемки заключается в том, что он не сканирует изображение достаточно быстро для точного захвата быстро движущихся изображений перед объективом. Это приводит к искажению фокальной плоскости. Пропеллеры самолетов, лопасти вентилятора и крылья несущего винта являются обычными быстро движущимися объектами, на которые влияет медленное сканирование рольставни.

Деформированные, деформированные лопасти вентилятора, записанные на iPhone 5S. Изображение Кейси Хартман/YouTube

Искажение изображения из-за скользящего затвора телефона также можно увидеть при съемке крутящихся монет, проезжающих мимо транспортных средств, спортивных мероприятий и вращающихся спиннеров. Съемка статических объектов, когда вы находитесь внутри движущегося транспортного средства, такого как поезд или автобус, также приводит к искажению изображения. Освещение также может вспыхивать и гаснуть, как если бы оно пульсировало. И простое перемещение камеры из стороны в сторону может привести к появлению неприглядных артефактов.

Некоторые кадры iPhone из движущегося поезда. Image by stuart bailey media/YouTube

В то время как производители камер по-прежнему привязаны к датчикам изображения CMOS для смартфонов, некоторые пытаются сделать проблемы с рольставнями менее проблематичными. Например, Sony разработала новый датчик CMOS с более высокой скоростью считывания данных, по сообщениям, в четыре раза быстрее, чем у «обычных» продуктов, что приводит к меньшему искажению фокальной плоскости, что в конечном итоге может найти свое применение в линейке телефонов Sony Xperia. Sony также постоянно разрабатывает CMOS-сенсоры с глобальным затвором, которые вскоре могут появиться в телефонах.

Как свести к минимуму искажения скользящего затвора?

Существует ряд методов, которые могут использовать видеооператоры и операторы цифровой кинематографии, чтобы уменьшить или скрыть искажения с помощью скользящего затвора на кадрах, снятых с телефона, до того, как видео попадет в Интернет. Некоторые из них бесплатны, а другие потребуют потратить немного денег. Взгляните на все варианты, которые мы выделяем здесь, чтобы увидеть, какой из них лучше всего подходит для вашего бюджета на смартфон.

Гитарные струны с эффектом ряби или желе от iPhone 4. Изображение Кайла Джонса/YouTube

Вариант 1. Используйте более короткое фокусное расстояние

Количество объективов для камер смартфонов неуклонно растет с годами. В какой-то момент две задние камеры казались революционными. Теперь вы можете найти в своем телефоне до четырех и даже пяти объективов для задней камеры. Вот в чем дело: хотя несколько объективов расширяют возможности вашей мобильной фотографии, они могут усиливать искажения с помощью скользящего затвора.

Если вы когда-нибудь пытались увеличить объект, удерживая камеру неподвижно, вы знаете, насколько это сложно. Вот почему мы рекомендуем использовать максимально короткое фокусное расстояние (самый широкоугольный объектив). Часто это объектив камеры по умолчанию, с которым открывается ваш iPhone или телефон Android. Съемка с более коротким фокусным расстоянием поможет предотвратить заметное дрожание или искажение, особенно при съемке с рук.

Более длинное фокусное расстояние означает, что вы с большей вероятностью внесете свой вклад в искажение скользящего затвора из-за непреднамеренных движений камеры во время быстрого движения в сцене, а вместе они могут усугубить артефакты.

Убедитесь, что вы используете более широкий (укороченный) объектив на своем iPhone или устройстве Android. Изображение Jake Peterson/Gadget Hacks

Широкие линзы позволяют охватить большую часть изображения, не двигаясь слишком сильно. Если вы пытаетесь панорамировать сцену с большим фокусным расстоянием, вам нужно будет двигаться быстро, чтобы охватить такое же пространство за то же время. Это заставляет датчик пропускать большую часть информации о свете в вашей сцене, что может привести к большему количеству проблем со скользящим затвором.

Вариант 2. Использование штатива или стабилизатора

Если вы хотите решить проблему напрямую, подумайте о приобретении штатива, чтобы ваш iPhone или телефон Android оставался неподвижным. Скользящий затвор вкупе с трясущейся рукой только ухудшит отснятый материал. Таким образом, хотя штатив на самом деле не устранит искажение с помощью скользящего затвора, он может помочь минимизировать его по сравнению с видео, снятым с рук. Существует множество штативов профессионального уровня, но хорошей отправной точкой для видеооператоров на смартфонах будут решения Joby:

• Griptight Pro Telepod — $ 99,95 MSRP (Amazon | Apple | Joby | Walmart)
• GRIPTIGE ONE GP Stand — $ 34,95 MSRP (Amazon | Best Buy | Joby | Walmart)
4.... 9014.. 9014.
• 7. (Amazon | Joby | Walmart)

Если вам нужно переместить камеру, стационарное положение, которое стало возможным благодаря штативу, не сможет помочь вам в этом, если только вам не нужно делать панорамирование. Когда вам нужно идти по стопам объекта, вам пригодятся ручные стабилизаторы и карданные подвесы.

Опять же, это не избавит от искажения скользящего затвора, но немного замаскирует его по сравнению с нестабильным видео, используя только ваши руки, а также поможет избавиться от микродрожания, которое вы можете увидеть в неустойчивом видео. Проблема с ними, однако, заключается в том, что они лучше всего работают с телефонами, в которых нет встроенной OIS (оптической стабилизации изображения), которая может мешать работе стабилизатора или стабилизатора.

• Кардан Osmo Mobile 2 — рекомендованная производителем розничная цена 139 долларов США (Amazon | Apple | Best Buy | DJI | Walmart)
• Zhiyun Smooth 4 Gimbal — рекомендованная производителем розничная цена $119 (Amazon | Best Buy | Walmart)

Вариант 3. Выберите телефон с OIS/EIS

Оптическая стабилизация изображения — это когда камера оснащена механическим стабилизатором . OIS обычно обеспечивает удивительно плавное видео по сравнению с камерами без OIS, особенно при использовании зум-объективов. Однако недостатком этого является то, что большинство, если не все, системы OIS в смартфонах нельзя отключить, поэтому они могут конфликтовать со стабилизаторами, как упоминалось выше.

Электронная стабилизация изображения (EIS) — это другой зверь, который может работать сам по себе или поверх кадров OIS. Как вы могли догадаться, это программное обеспечение предназначено для компенсации дрожания рук при съемке. У каждого OEM-производителя есть собственная версия программного обеспечения для стабилизации, но многие из них хорошо работают на телефонах. Недостатком этого является то, что вы обычно можете получить EIS только с отснятым материалом с разрешением менее 4K, поскольку для этого требуется съемка с немного более высоким разрешением, чтобы он мог обрезать отснятый материал обратно после обработки дрожания, а большинство телефонов прямо сейчас работают с максимальным разрешением 4K. .

• Сравните телефоны: ознакомьтесь со спецификациями смартфонов бок о бок, прежде чем покупать что-либо любая из особенностей. Но вернемся к сути этой статьи: искажение скользящего затвора. Как вы, наверное, догадались, OIS и EIS, как и штативы и подвесы, не уменьшат проблемы с рольставнями при съемке быстро движущихся объектов, но могут сделать их менее заметными.

  Вариант 4. Уменьшите скорость затвора

  В зависимости от вашего устройства вам может понадобиться приложение для записи видео, например Filmic Pro. Чтобы сгладить искажения скользящего затвора, максимально уменьшите скорость затвора. Скорость затвора определяет, как быстро затвор открывается и закрывается для каждого кадра. Чем короче выдержка, тем меньше света попадает на сенсор. Чем медленнее, тем больше света попадает. Размытость движения, возникающая из-за уменьшенной скорости затвора, может, по крайней мере, в некоторой степени скрыть скользящий затвор.

  Вам придется поэкспериментировать со своей стороны, чтобы понять, что, по вашему мнению, вам может сойти с рук. Как правило, кинематографисты устанавливают скорость затвора обратной частоте кадров (например, для видео с частотой 24 кадра в секунду скорость затвора должна быть 1/48). По мере уменьшения скорости затвора видео будет становиться все более и более размытым. Сначала это может быть не слишком заметно, но чем ниже вы опускаетесь, тем более изменчивыми становятся вещи, вплоть до того, что все может больше походить на покадровую анимацию, чем на живое видео.

  Вариант 5: следите за своими движениями

  Если при панорамировании телефона вы обнаружите, что искажение скользящего затвора действительно плохое, попробуйте выполнить панорамирование в противоположном направлении. Из-за того, как датчик вашего телефона сканирует свет, одно направление может привести к худшему скользящему затвору, чем другое.

  Эксперимент. Проверьте, видите ли вы заметную разницу между панорамированием слева направо и справа налево. Если одно работает намного лучше, чем другое, вы можете придерживаться одного конкретного движения для своих видео. В том же духе вам, возможно, придется следить за быстрыми действиями в ваших кадрах. Если ваш телефон не справляется с панорамированием слева направо, вероятно, ему будет тяжело, если объект быстро перемещается слева направо. В этом случае вместо этого спланируйте и снимите объект, движущийся справа налево.

  Если вам необходимо выполнить панорамирование в направлении, на которое сильно влияют артефакты скользящего затвора, уменьшите скорость. Как указано в Варианте 1, медленное перемещение камеры дает датчику больше времени для обработки света, что уменьшит количество искажений скользящего затвора на вашем снимке.

  Вариант 6. Использование программы редактирования

  Когда ничего не помогает, а искажение скользящего затвора сохраняется, возможно, пришло время вытащить большие пушки. Настольные программы для редактирования видео часто поставляются с инструментом восстановления скользящих затворов, чтобы цифровым образом уменьшить эффект, не выходя из вашего компьютера.

  Например, iMovie на macOS имеет «Эффект стабилизации». Это не настоящий инструмент для ремонта рольставней, но Apple отмечает в приложении, что его можно использовать для уменьшения нежелательных эффектов рольставней. Мы пропустим это, так как Apple предлагает эту программу бесплатно для всех пользователей Mac. (Примечание: приложение iMovie для устройств iOS не имеет этой функции.)

  Если вы хотите стать профессионалом, в Final Cut Pro X и Adobe Premiere есть специальные инструменты для восстановления скользящего затвора для устранения шаткого и нестабильного видео. к традиционным стабилизирующим эффектам. Не похоже, что в Avid Media Composer есть инструмент для ремонта жалюзи, но несколько лет назад в ветке сообщества подробно описаны несколько вариантов плагинов, которые могут помочь выполнить работу.

  Эти программы, конечно, профессиональные и будут стоить профессиональных денег. Мы бы хотели иметь хороший вариант для мобильных устройств, но в настоящее время не похоже, чтобы какая-либо из программ для редактирования на iOS или Android поддерживала этот тип исправления. Если вы серьезно относитесь к созданию видеоконтента, вы можете рассмотреть возможность его приобретения. Однако сначала попробуйте любой из других, более дешевых вариантов из этого списка, чтобы увидеть, подходят ли они вам.

  Эта статья была подготовлена ​​во время специального репортажа Gadget Hacks о советах по съемке и редактированию видео для смартфонов. Посмотрите всю серию «Видеосъемка».

  Не пропустите: измените разрешение и битрейт в Filmic Pro для высококачественного видео до 4K при 100 Мбит/с

  Защитите свое соединение без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, совершив разовую покупку в новом магазине гаджетов, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.
