Ростверк и сваи – Ростверк на сваях. Особенности свайного основания. Виды конструкций. Подготовительный этап, сооружение опоры и работы с ростверк | ofundamentah.com

Ростверк на винтовых сваях: порядок устойства

Свайно-винтовой фундамент террасы на водоеме

Бетонный ростверк на винтовых сваях считается наиболее надежной конструкцией, которая способствует равномерной передаче нагрузки от домостроения на плотные слои грунта. Возвести такой тип фундамента можно за короткое время, даже не имея опыта работы в строительстве. Предварительно нужно правильно рассчитать все несущие нагрузки, изучить технологию  выполнения работ и подобрать наиболее подходящие материалы.

Сферы применения

Винтовой фундамент с ростверком способен выдерживать более значительные нагрузки по сравнению с основаниями без использования обвязки.

Сначала такой тип применялся при строительстве военных объектов за счет того, что обходился довольно дешево и отличался быстрыми сроками возведения. При необходимости можно было использовать сваи повторно для других построек.

С развитием строительных технологий все более широко применяют свайные основания с ростверком в индивидуальном строительстве для домов небольшой этажности.

Область применения:

• на строительных участках, расположенных на склонах, имеющих перепад по высоте, за счет монтажа свай различной длины выставляется горизонтальный уровень для монтажа обвязки;
• при строительстве домов из легких материалов: пенобетона,газобетона, каркасных построек целесообразно использовать свайно-ростверковый фундамент;
• при близком расположении подземных источников  к уровню земли такой вид основания незаменим;
• на участках с нестабильной почвой, с обводненными участками, на плывунах.

В северных районах в мерзлом и вечномерзлом грунте ленточный фундамент заложить не получится, поэтому на выручку приходит технология возведения основания с ростверком на винтовых сваях.

Ростверк для каркасного дома

Для чего нужен ростверк

Ростверк делает конструкцию более прочной и устойчивой к различным нагрузкам. Он соединяет между собой сваи и способствует равномерной передаче нагрузки от дома через опоры на грунт.

Домостроение в разных участках имеет различный вес. Это зависит от использования строительных материалов и расстановки мебели. В зоне, где расположены колонны, камин, ванна или бассейн нагрузка будет более значительной. Из-за этого постройка со временем может давать неравномерную усадку. Появляются трещины, и нарушается целостность стен и других элементов здания.

Обвязка принимает на себя нагрузку и при соблюдении технологии монтажа равномерно распределяет ее на сваи.

Перед началом строительных работ нужно просчитать все параметры и выяснить, какой тип фундамента будет наиболее подходящим.

Не всегда свф является лучшим вариантом. Для многоэтажных домов выбирают ленточный или плитный фундамент. На скальных грунтах заглубление свай будет невозможным, они не смогут пробить почву такого типа.

На участках с наличием слоев почвы с различными характеристиками невозможно точно просчитать несущую нагрузку, которую сможет выдержать опора.

Металлический ростверк

Виды ростверков

Обвязка свай может иметь различную конструкцию и выполняться из разных материалов. Чаще всего применяют металлический швеллер и двутавровые балки или деревянный брус. Выбор материала зависит от массы домостроения, его характеристик и назначения, а так же от геологических особенностей местности.

При строительстве легких построек достаточно выполнить обвязку свай брусом. Для деревянных домов роль ростверка может выполнять первый венец стен. Древесину крепят на сваю при помощи закладных шпилек. Конструкцию нужно изолировать от воздействия влаги с помощью рулонных материалов или мастик, производимых на основе битума.

Для строительства домов, имеющих значительный вес, более подходящим вариантом будет монтаж металлического ростверка. Элементы обвязки соединяют между собой при помощи сварки, для повышения прочности стягивают болтами.

Бетонная обвязка способна выдерживать значительную нагрузку при условии использования качественного бетона, но она нагружает фундамент. Для такого ростверка понадобятся более мощные опоры. Обязательным условием является монтаж армированного каркаса. Цементно-песчаный раствор заливают в предварительно изготовленную опалубку, стенки которой должны быть укреплены подпорками.

По расположению относительно уровня земли ростверки подразделяются:

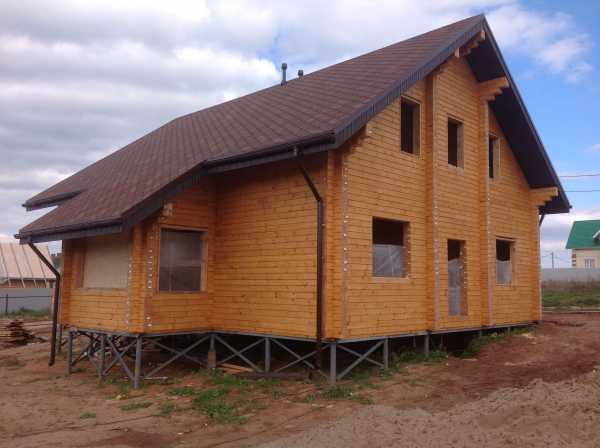

• Висячие над уровнем грунта конструкции устраиваются на высоких опорах. Целесообразно монтировать такой тип основания на участках с близким расположением подземных источников.
• Наземные строятся по уровню земли. Под обвязкой обязательно насыпают песчаную подушку.
• Заглубленные располагаются ниже уровня поверхности земли, являются разновидностью ленточного основания. Такой тип характерен тем, что нагрузка передается не только на опоры, а сразу на грунт.

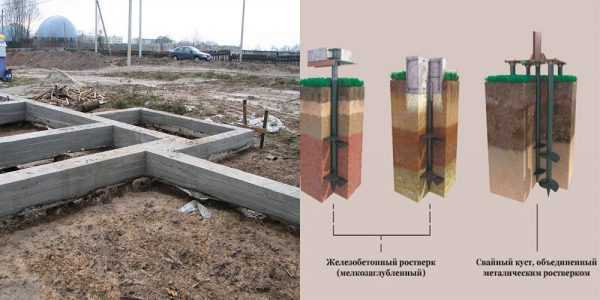

Существует технология монтажа фундамента с установкой свайных кустов. Под местами с наибольшей нагрузкой несколько опор устанавливают рядом друг с другом. Они как бы образуют куст, благодаря такому расположению способны выдерживать нагрузку от камина, колонн, промышленных конструкций. В верхней части сваи соединяют между собой металлической обвязкой.

Монтаж свайно-ростверкового фундамента

Сваи для фундамента подбирают в зависимости от геологических, климатических условий, вида почвы и веса дома. Они изготавливаются из древесины, бетона, металла, или с комбинированием этих материалов.

На этапе создания проекта нужно рассчитать все допустимые нагрузки и определиться с выбором материалов.

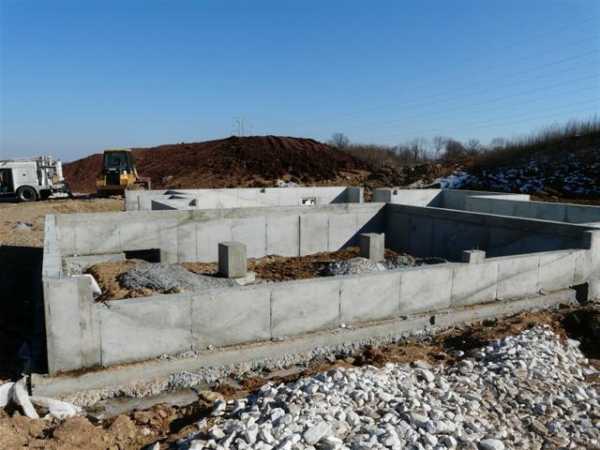

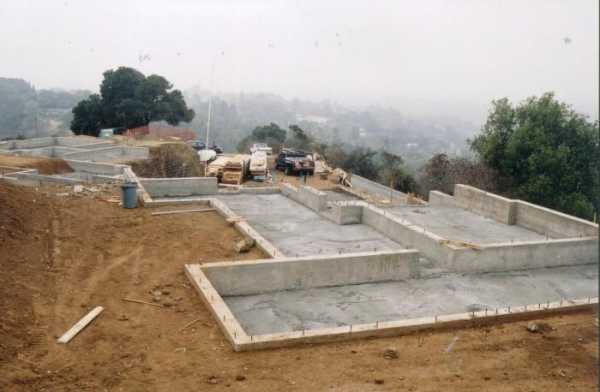

Монолитная обвязка из бетона

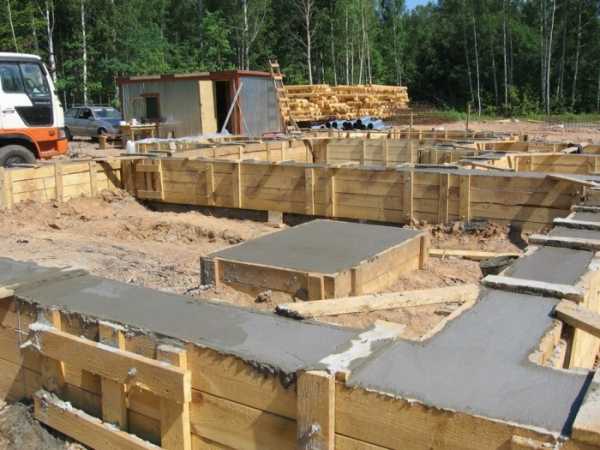

Монтаж бетонного ростверка

Бетонная обвязка подлежит обязательному армированию. Нужно предусмотреть, чтобы из свай, заглубленных в грунт, выступала арматура (2-3 стержня в каждой). Концы металлических прутьев крепят между собой проволокой, которую продевают в предварительно просверленные отверстия в свае.

Пошаговая инструкция:

1. Опалубку монтируют такой же ширины, как будущие стены дома. По высоте конструкция должна соответствовать длине цоколя. Дно формы должно располагаться на таком уровне, чтобы после заливки цементно-песчаным раствором оголовки опор находились внутри бетонного ростверка.
2. Насыпают в опалубку песок, слоем 150-200 мм, хорошо его уплотняют.
3. Устраивают гидроизоляцию.
4. Выполняют армирование двумя продольными рядами прутьев, скрепляют их между собой вертикальными перемычками.

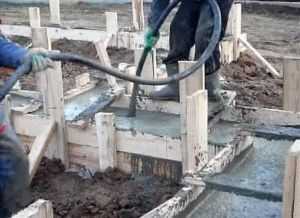

5. Заливку бетоном выполняют с таким расчетом, чтобы раствор не вытекал из опалубки. С помощью штыкования или вибратора хорошо уплотняют цементную массу. Следят, чтобы внутри не осталось пустот и пузырьков воздуха.
6. Накрывают ростверк полиэтиленовой пленкой, регулярно смачивают. Это делается для того, чтобы конструкция не растрескалась при высыхании. После полного высыхания обвязки можно демонтировать опалубку.

При монтаже ростверка из металла, двутавровую балку, швеллер срезают с помощью болгарки под углом 45 градусов, сваривают элементы между собой двойным швом, для большей прочности стягивают болтами.

При устройстве ростверка из древесины к голове сваи приваривают плоский металлический квадрат, а уже к нему крепят брус. Укладывают гидроизоляционный слой. Монтируют обвязку.

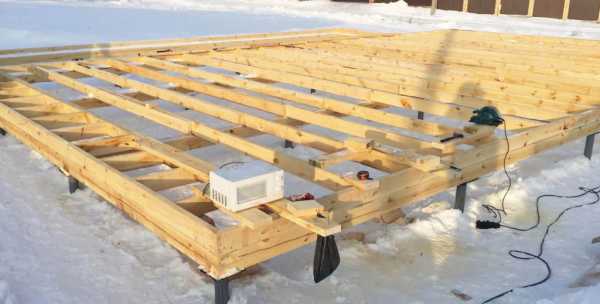

Для каркасного строительства достаточно монтировать ростверк из бруса.

При строительстве дома из более тяжелых материалов применяют металлический ростверк из двутавровой балки или швеллера.

Как построить ростверк для фундамента на винтовых сваях можно посмотреть на видео:

При монтаже ростверка для свайного фундамента нужно правильно подобрать материалы и четко выполнять все этапы технологического процесса. Если все сделано правильно, дом простоит более 50 лет. При необходимости замены отдельного элемента ремонт легко выполнить своими руками.

kakfundament.ru

Свайный фундамент с ростверком: основы монтажа

В климатических зонах с глубиной промерзания грунта больше 2 м, а также на нестабильных почвах закладка ленточного фундамента нецелесообразна.

Он получается дорогим и недостаточно прочным. Оптимальное решение в таких условиях — свайный фундамент с ростверком.

Что такое свайный фундамент с ростверком

Это конструкция из нескольких железобетонных балок, нижние части которых погружены ниже уровня промерзания почвы, а верхние части объединены над поверхностью земли балкой, называемой ростверком. Свайный фундамент свозводят для постройки кирпичных, блочных зданий, конструкций из металлического проката, других материалов.

Этот тип основания имеет значительные преимущества перед более простым, дешевым свайным фундаментом без ростверка, который не распределяет вес дома равномерно между всеми опорами. Его применение ограничено только под деревянные срубы, каркасные дома или каркасные пристройки.

Возможные варианты

Ростверк является опорой для стен дома. Он принимает вес всей конструкции здания, равномерно распределяя его между заглубленными брусьями. Для его изготовления используют следующие материалы:

• дерево;
• металл;
• железобетон.

По типу исполнения железобетонные балки делятся:

• низкие, когда расположены на земле;
• высокие, в которых они находится над поверхностью земли.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Высокие ростверки чаще выполняют из металлического проката, низкие – из железобетона.

Сваи

Сваи подбирают, учитывая нагрузку и тип грунта. Их изготавливают из металла, железобетона, редко – из дерева. По способу установки их делят на:

• забивные;
• буронабивные;
• железобетонные бровые;
• винтовые.

Забивные брусья заглубляются в землю под воздействием ударной нагрузки. Для этого часто используется специальная техника.

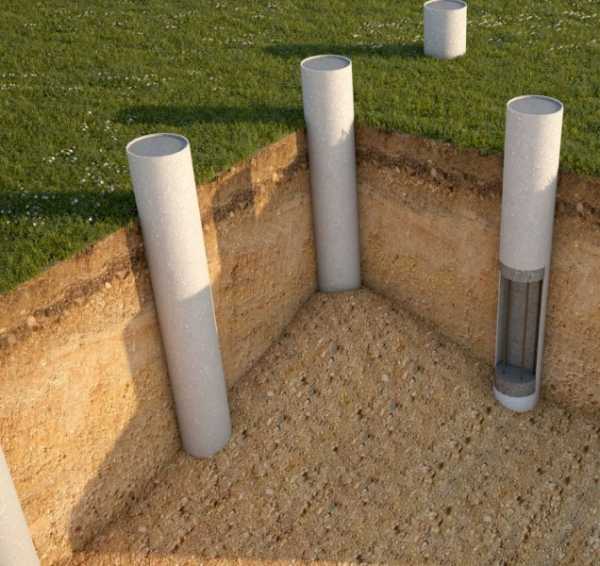

При установке буронабивных опор в пробуренной скважине устраивают опалубку, монтируют металлическую арматуру, заливают ее бетоном. Готовые железобетонные буровые опоры забивают в предварительно пробуренную скважину.

Винтовые брусья выполнены из металла с заостренным концом, имеют металлические винтовые лопасти, легко разрезающие почву. Их вкручивают в грунт. Для установки винтовых опор на глубину свыше 2-3 м требуется спецтехника.

В зависимости от формы сечения их подразделяют на:

• круглые сплошные;
• круглые полые;
• квадратные;
• треугольные;
• многогранные;
• специальные сложного сечения.

По характеру передачи нагрузки делятся на:

• стойки;
• висячие.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Стойки передают принятую нагрузку стабильным слоям грунта. Их нижнюю часть выполняют более широкой, в виде пятки. Опоры ТИСЭ выполнены в виде цилиндра, расширенного книзу.

У висячих работает боковая поверхность, которая передает грунту нагрузку. Боковые части делают неровными, с выступами. Брус как будто цепляется за грунт. Их применяют, если слой нестабильных грунтов очень большой или грунтовые воды расположены высоко.

Возможное размещение

В подавляющем большинстве случаев опорные брусья располагаются строго вертикально. Если предполагается, что нагрузка может воздействовать горизонтально – например, на поверхностях, расположенных под наклоном, то несколько балок в одном месте устанавливают наклонно.

При монтаже фундамента сваи группируют следующим образом:

• одиночно;
• в виде свайных лент – распределяют вдоль длины нагрузок в один или несколько рядов;
• в виде свайных кустов – несколько свай под каждую несущую опору.

Рекомендуем к прочтению

Расстановка при самостоятельном проектировании фундамента

При самостоятельном проектировании свайно-ростверкового основания следует:

1. Нарисовать план дома в выбранном масштабе.
2. Определить место закладки по углам дома.
3. То же сделать в местах пересечения стен, перегородок, если расстояние между ними больше 3-х метров.
4. На одинаковом расстоянии запланировать промежуточные опоры. Это расстояние также не должно превышать 3-х метров.

Расчет фундамента

После расстановки опорных брусьев, определения общего количества рассчитывают площадь. Для этого стоит соблюдать последовательность:

Вычисляют массу дома. Надо учитывать вес всех материалов, крыши, мебели, людей, которые там будут находиться.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

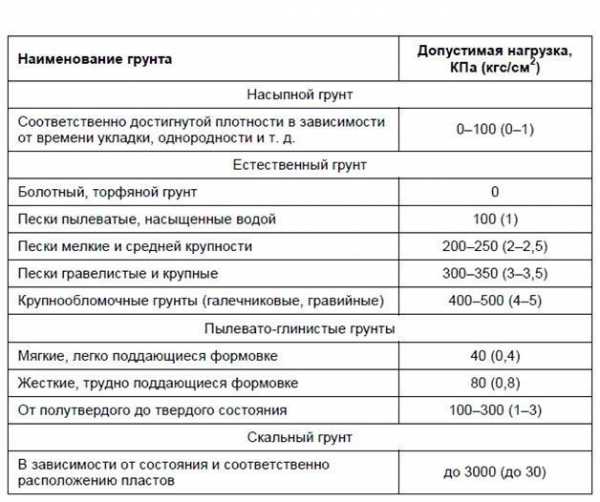

По нормативам, учитывая массу и коэффициент запаса прочности, определяют опорную площадь. Она рассчитывается делением массы дома, умноженной на 1,4 (запас прочности), на несущую способность грунта.

Общую опорную площадь делят на количество брусьев, подбирают ближайшую большую площадь по стандарту. Если расчетная площадь сваи сильно отличается от ближайшей стандартной, стоит обсчитать вариант, увеличив количество опор для ростверка при меньшей площади каждой опоры.

Технология строительства

К возведению основания приступают, когда готовы все расчеты, выбраны размеры свай и ростверка, определены их места на плане.

Разметка фундамента на местности

1. Снимают верхний слой почвы.
2. С помощью кольев и шнура отмечают внешнюю границу дома.
3. Аналогично тянут шнур по внутренней границе стен.
4. Проверяют перпендикулярность, параллельность линий, равенство диагоналей.
5. Отмечают места будущих свай.
6. Землеройные работы, установка опорных брусьев для ростверка

Порядок организации земляных работ зависит от вида свай. Винтовые обычно вкручивают вручную, оставляя над поверхностью земли оголовки одинаковой высоты, которую удобно проверять с помощью горизонтально натянутого шнура.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

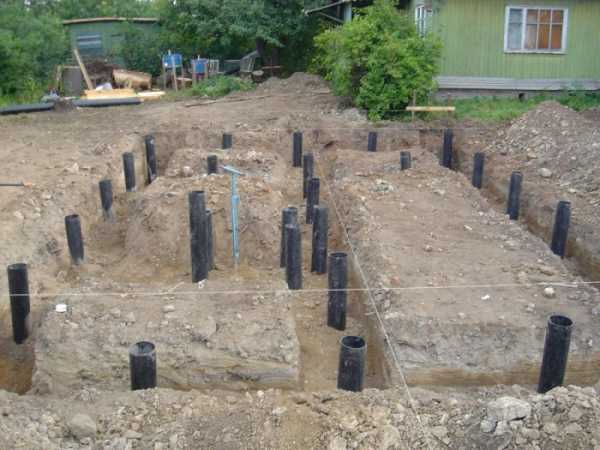

Буронабивные устанавливают, используя специальную технику или ручной бур.

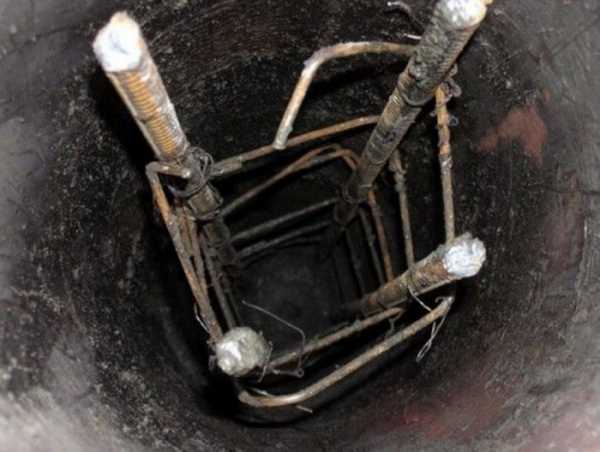

Бурят скважины, устанавливают смонтированную опалубку. Вниз опускают и закрепляют по 4 арматуры с ребристой поверхностью. Прутки предварительно скрепляют между собой проволокой или сваркой. Для скрепления с ростверком они должны быть выше поверхности земли на 0,6-0,7 м. Опалубку с арматурой заливают бетоном.

Установка ростверка

Если ростверк металлический, металлопрокат (швеллер, профильную трубу) приваривают к выступающим частям свай. Следует строго следить за горизонтальностью расположения. Иначе нагрузка распределится неравномерно, что приведет к разрушению постройки.

Монтаж низкого начинают с подсыпки щебня слоем от 0,15 м, уплотняя его виброплатформой. Щебень подсыпают не весь сразу, а последовательно за 3-4 приема, уплотняя каждый слой вибромеханизмом. Затем устанавливают опалубку. Ее ширина должна быть больше ширины стены. Можно руководствоваться нормативами для ленточных фундаментов. Высота опалубки определяется необходимой высотой цоколя.

Для армирования берут ребристую стальную арматуру. Верхний и нижний пояс скрепляют прутками меньшего диаметра. Часть выпущенных из свай концов арматуры загибают, крепят к верхнему поясу, часть – к нижнему поясу. Длина загнутой арматуры должна быть не меньше пятидесятикратного диаметра прутка.

Устраивают вентиляционные отверстия, конструкции для ввода инженерных коммуникаций. После этого заливают бетон. Одновременно с заливкой используют вибратор. Эта операция выполняется для увеличения прочности, однородности бетонной массы, которую затем оставляют для застывания. Снимать опалубку можно после того как бетон набрал не менее половины прочности. Длительность этого процесса зависит от температуры окружающей среды. При +20 ⁰С достаточно четырех дней. При +10 ⁰С необходимо до двух недель. Если температура еще ниже, то для застывания и набора прочности необходим подогрев бетона.

Преимущества и недостатки

Свайные фундаменты с ростверком популярны благодаря своим неоспоримым достоинствам:

1. Подходят для видов грунта, в которых не обеспечивают прочность никакие другие виды оснований: глубокое промерзание грунта, слабые, пучинистые грунты.
2. Обеспечивают устойчивость, имеют высокую несущую способность.
3. Их можно закладывать на склонах.
4. Возможно ведение работ зимой.
5. Невысокая стоимость материалов и работ, дешевый вид основания.
6. Возвести всю конструкцию, залить бетон можно за пару дней.
7. Не нужна тщательная предварительная подготовка площадки.

Кроме достоинств такой фундамент имеет недостатки:

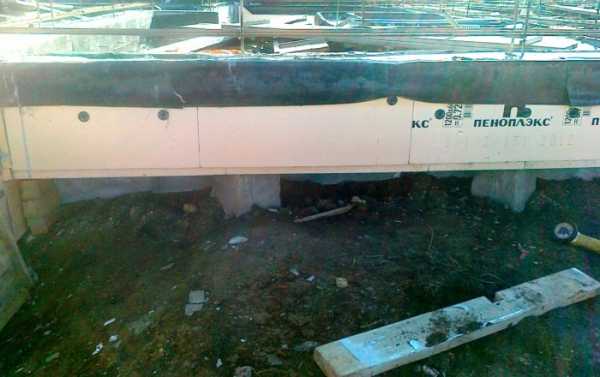

Необходимо утеплять конструкцию из-за наличия пространства под полом.

Нельзя использовать для массивных сооружений.

Необходим тщательный расчет фундамента, поскольку велика неопределенность поведения грунта.

В целом – это отличный вариант для малоэтажных построек, где ценится быстрота, дешевизна строительства либо имеется необходимость возведения постройки на склонах.

Видео: 7 ошибок на сваях

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

31

327

Дом из кирпича

17

237

Бревенчатый дом

19

204

Дом по канадской технологии

17

171

Дом из газобетонных блоков

21

142

Дом из оцилиндрованного бревна

5

59

Монолитный дом

11

46

Дом из пеноблоков

16

46

Дом из сип-панелей

13

42

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Виды ростверка на винтовых сваях

Ростверк — это каркас, который монтируется на сваях. Он необходим для опоры и равномерного распределения веса строящегося здания. Грамотная обвязка винтовых свай так же важна, как и сам свайный фундамент. Существует несколько видов ростверка и способа обвязки свайно-винтового фундамента

1. Фундамент на винтовых сваях

Впервые винтовые сваи, как и многие современные технологии, стали применяться военными структурами. Прочность, доступная стоимость и быстрый монтаж конструкций без использования земельных работ отлично подходили для возведения конструкций на местах военных действий.

Несомненно, как и все разработки, связанные с оборонной промышленность, начали постепенно входить в другие отрасли народного хозяйства. Сегодня свайно-винтовые фундаменты успешно осваиваются строителями для самых мирных целей – сооружения жилья.

Свайно-винтовой фундамент является экономным и удобным выбором для строительства частных домов. Винтовые сваи представляют собой стальные трубы с заострением и лопастями на одном конце и отверстием на другой. Острым концом сваю вкручивают в грунт вручную либо буровым механизмом на глубину от полутора метров. На другом конце монтируется основание (оголовок) с вертикальной поверхностью под обвязку. Другое общепринятое название обвязки винтовых свай – ростверк.

Сваи, как правило, устанавливаются по периметру и под особо нагруженными частями здания. Количество свай, глубина вкручивания и расположение рассчитываются исходя из масштабности всей постройки.

2. Виды ростверка  винтовых свай

Основная классификация обвязки винтовых свай проводится по типу используемого материала. Каждый из них имеет свои преимущества и недостатки. Ростверки бывают:

• Деревянными
• Металлическими
• Бетонными

В деревянном ростверке роль обвязки выполняют брусья, уложенные на оголовки свай.

Металлический ростверк представляет собой металлические балки, приваренные к оголовкам винтовых свай.

Бетонный ростверк выполняется при возведении наиболее тяжелых конструкций, и роль опоры дома выполняет бетонные балки, связанные со сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовых сваях.

3. Деревянный высокий ростверк. Подготовка к монтажу

Деревянный ростверк используется обычно при малоэтажном строительстве. Он хорошо подходит для дачных домов и одноэтажных коттеджей с мансардой. Чаще всего его используют при возведении каркасных строений. В качестве обвязки фундамента выступает первый венец бруса, уложенного на оголовки. Поскольку древесина испытывает пагубное влияние влаги, неизбежно соседствующей с грунтом, брус должен быть обязательно  обработан специальными составами, препятствующими гниению и придающими дереву гидрофобные свойства. После этого брусья устанавливается на оголовки свай.

Деревянный ростверк

Перед установкой самих балок после вкручивания свай необходимо произвести еще несколько операций по подготовке монтажа ростверка.

1. Выровнять высоту свай (лишнее можно просто срезать)
2. Установить оголовки (металлический пластины, на которых есть отверстия для крепежа брусьев)
3. Произвести грунтовку и нанесение антикоррозийного слоя на сваи (если это не было сделано до монтажа)
4. Между оголовками и балкой сделать гидроизоляционную прокладку из рубероида, бикроста и тому подобных материалов

Деревянные брусья тоже должны быть подготовлены для возведения фундамента. В первую очередь они должны быть сухими. Лучше всего использовать брус после камерной сушки. Если это слишком дорого, дерево необходимо выдержать до 3-4 месяцев в хорошо проветриваемых штабелях для просушки. Далее они пропитываются специальным антисептиком и, также веществом, снижающим горючесть дерева – антипиреном. Если используется клееный брус, то обычно, все эти процедуры с ним уже произведены.

4. Монтаж деревянного каркаса

Процесс монтажа деревянного ростверка происходит в несколько этапов:

1. На сваи укладываются брусья по периметру. Для большей прочности они соединяются между собой выемками. Это позволяет увеличить прочность соединения.
2. Затем укладываются брусья на внутреннюю часть.
3. Далее все оголовки прикручиваются к брусьям. В дереве должны быть заранее высверлены отверстия. Можно сделать в дереве фаску, если требуется, чтобы из него не торчали гайки.
4. Для прочности дополнительно по краям можно установить уголки или швеллеры.

Оголовки свай с отверстиями для крепления бруса

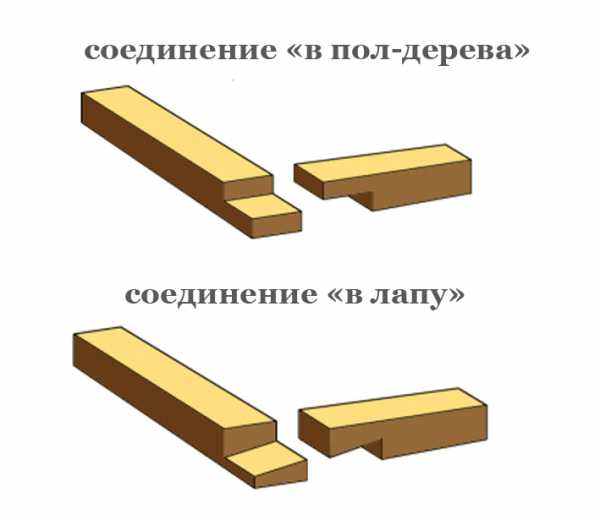

Существует несколько способов соединения бруса на углах. Два основных – «в пол-дерева» и «в лапу».

Способы соединения бруса по углам

Укладка бруса ростверка может производиться только по периметру будущего здания, а может иметь более сложную форму с поперечными брусьями, если здание имеет большие размеры и много точек с повышенной нагрузкой на фундамент

После укладки бруса необходимо тщательно проверить горизонтальность плоскости. В тех местах, где брус немного выступает из плоскости, его можно подтесать, а в там, где образованы впадины необходимо изготовить плоские подкладки, например, из фанеры.

5. Металлический высокий ростверк

Металлическая обвязка используются для более массивных конструкций, в том числе и для кирпичных зданий или тяжелых металлоконструкций, типа ангаров. Здесь на сваи укладывается швеллер или двутавр, полками вниз. Соединения делают согласно схеме несущих стен. Необходимо сварить соединения и дополнительно укрепить болтами. Конструкция за счет этого обретает большую прочность и может выдержать нагрузку металла. Также дополнительное укрепление шва не дает образоваться на фундаменте трещинам и последующим разрывам. Для кирпичной кладки шаг свайного ряда должен быть не более 1-1,5 м, т. к. масса кирпичной конструкций будет гнуть швеллер при шаге от 3м.

Размер швеллера может быть разным. Для усиления нагруженных осей используется самый большой размер.

Следует не только сварить металлический ростверк, но и дополнительно стянуть болтами. Это требование обусловлено разным видом нагрузок – не только боковых, но и вертикальных. Так металлические балки защищаются от образования трещин и разрывов.

Стандартный металлический ростверк

6. Бетонный ростверк

Если здание, которое устанавливается на винтовые сваи, имеет большой вес – это может относиться к домам из бревен, пеноблоков  или каркасников с тяжелой кровлей – под них рекомендуется устанавливать бетонный ростверк.

Для его устройства требуются

• Металлическая арматура
• Вязальная проволока
• Бетон
• Опалубка из досок

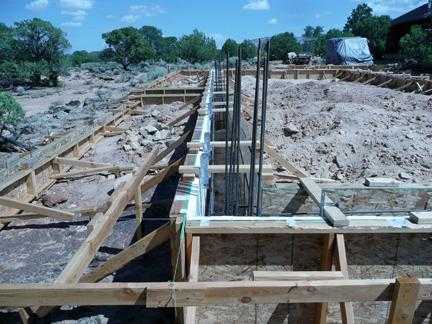

После установки свай на них по периметру фундамента вяжется арматура диаметром 12-18 мм с расстоянием между прутками 15-35 см. В верхней части свай просверливаются отверстия, куда вставляются продольные прутки.

Затем вокруг свай монтируется опалубка, наподобие той, что используется для заливки ленточного фундамента. В опалубку заливается бетон. При  заливке бетона заливается и внутренность сваи.

Таким образом, создается сборная конструкция фундамента из собственно свай и бетонной обвязки.

Такой ростверк считается самым мощным и не уступает ленточным бетонным фундаментам таких же параметров, а монтаж его на сваи  осуществляется значительно проще.

Обычно сваи выступают на значительное расстояние от земли – до метра, если поверхность ровная.  Таким образом, обвязка свай чаще всего расположена тоже на некотором расстоянии от грунта. Особенно это касается деревянного и металлического ростверка. Бетонные ростверки, напротив, заливаются вплотную к земле. Это более равномерно распределяет нагрузку не только по оголовкам свай, но и на грунт.

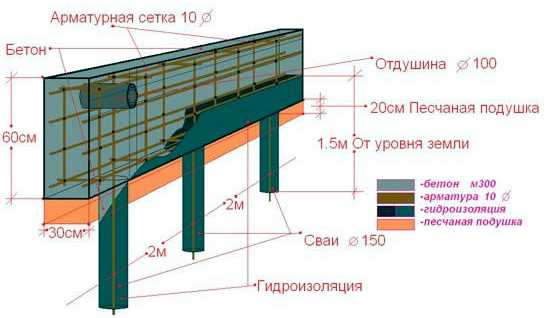

Схема устройства бетонного ростверка

7. Свайный куст

Иногда опоры под здания должны быть очень мощными. Конечно, в таких случаях обычно устанавливаются объемные бетонные столбы, но есть возможность использовать и винтовые сваи, если они кручены на близком расстоянии друг к другу. При этом верхние части соседних свай связываются друг с другом. Это соединение называют свайным кустом.

Получается, что на восприятие нагрузки в каком-то особенно нагруженном узле работают сразу несколько свай.

Эти методом особенно часто пользуются в промышленности, где возведение обычных бетонных фундаментов затруднено –  в болотистых местах, на уклонах и т.д.

Обвязку свайных кустов производят описанными выше способами, учитывая, что сваи собраны группами.

8. Заключение

Установка ростверка на винтовые сваи определяет окончательную несущую способность фундамента. Обвязку винтовых свай нужно проводить особенно тщательно, так как сваи представляют собой надежные опоры, но со сравнительно небольшой площадью основания для фундамента. Это увеличивает роль обвязки.

Фирма «К-ДОМ» специализируется на возведении фундаментов на винтовых сваях для различных типов конструкций – домов для постоянного проживания, садовых домиков, ангаров, мостовых опор. Нами используются все виды ростверка винтовых свай – в зависимости от типа зданий, грунта и условий местности.

k-dom74.ru

Свайный фундамент с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

• висячим (с высоким ростверком),
• с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

• Малое количество земляных работ.
• Меньшая трудоемкость, чем для ленточного фундамента.
• При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
• Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

• необходимость бурения глубоких скважин при установке буронабивных свай,
• необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

• забивные,
• буронабивные,
• винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

bouw.ru

Ростверк на сваях: виды и особенности конструкции

Устройство ростверка на сваях

Правильное возведение фундамента с соблюдением установленных технологических норм служит основой для дальнейшего строительства и обеспечивает прочность строения. С учетом популярности свайной конструкции основания, важным действием для строителей выступает грамотно собранный и установленный ростверк на сваях. Этот элемент служит скрепляющей частью конструкции и во многом определяет надежность основания.

Ростверком, основанным на сваях, производят объединение многочисленных опор в единую систему, где распределяется нагрузка от здания. Поэтому свайный ростверк должен тщательно рассчитываться и возводиться со строгим соблюдением технологии.

В каждом конкретном случае элементы фундамента определяются индивидуально, а иногда даже возводится ростверк ниже уровня земли.

Ростверк. Виды

В современном домостроении представлено несколько вариантов ростверка, которые выбираются в зависимости от множества показателей. Для полного представления о технологии строительства следует разобраться в 2 главных понятиях:

1. Сваи (опоры) – это определенные колонны, которые погружаются в грунт и служат основой для возведения фундамента. Материалом для опор могут служить различные виды сырья.
2. Ростверк – это верхняя часть свайного фундамента, которая соединяет все опоры в единый пояс.

Устройство деревянного ростверка

Первой отличительной характеристикой ростверка служит материал изготовления. Согласно данному критерию выделяют следующие типы ростверка:

• деревянный,
• стальной,
• железобетонный (который подразделяется на сборный и монолитный).

Для деревянных домов нижний пояс формирует подобие ростверка.

Для стального типа применяется двутавровая балка, но она имеет несколько недостатков (высокая стоимость материала, сложность монтажа, требующая привлечения спецтехники).

Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.

Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:

1. Высокий ростверк.
2. Повышенный тип конструкции.
3. Заглубленный ростверк.

Устройство железо-бетонного ростверка

Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.

Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.

Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.

к оглавлению ↑

Виды соединений сваи с ростверком

Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.

Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.

Соединение сваи с ростверком

Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.

Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.

Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.

Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.

Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.

Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:

1. Ростверк со свободно опирающимися сопряжениями.
2. Ростверк с жестким сопряжением.

При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке. В расчетной документации данный тип именуется шарнирным сопряжением.

Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.

Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.



stroykarecept.ru

Что такое ростверк на сваях

Ростверк на сваях: особенности технологии

September 21, 2013

Ростверк на сваях является оптимальным решением для сооружений, возводимых на слабых или неустойчивых грунтах. Основная цель такой конструкции – объединение несущих элементов в монолитную структуру, что придает зданию дополнительный запас прочности и надежности. Данная технология предусматривает наличие армированных буроналивных свай, диаметр которых варьируется в пределах 25–40 см, вбитых в грунт на глубину 1,6–3 м. Ростверк на сваях представляет собой верхний ярус основания фундамента, выполненный в виде толстой монолитной бетонной плиты или ленты.

Обустройство фундамента по данной технологии придает сооружению большую надежность и устойчивость. Это обусловлено тем, что ростверк на сваях удерживает и скрепляет между собой вертикальные несущие конструкции. Тем самым придает дополнительную прочность сооружению и противодействует силам морозного пучения грунта. Свайное поле для ростверка на сваях состоит из вертикальных несущих конструкций, установленных с интервалом в один – полтора метра в зависимости от типа грунта и от глубины залегания промерзших слоев.

Для закладывания данной структуры по всему периметру будущих стен выкапывается неглубокая траншея приблизительно 30–40 см. Затем в ней при помощи специального бура создаются скважины для закладки свайных конструкций. Внутрь отверстий опускается асбестоцементная труба с предварительно связанным арматурным каркасом. Также траншея выкладывается геотекстилем и засыпается песком. На получившейся подушке монтируют опалубку. Затем вся структура заливается бетоном, что является очень ответственной операцией.

Здесь необходимо обязательное использование специального вибратора для уплотнения смеси и удаления пузырьков воздуха, которые способствуют образованию полостей самых различных фракций. Это в дальнейшем может привести к растрескиванию конструкции и обрушению всего здания. Монолитный ростверк на сваях необходимо армировать для придания ему устойчивости к нагрузкам на изгибание. В противном случае при малейшей деформации возникнет угроза растрескивания бетона.

Укрепляется ростверк двумя поясами жесткости – верхним и нижним, состоящими из нескольких продольных стальных прутьев, число которых зависит от массы, высоты сооружения и типа почвы, на которой оно возводится. Данная конструкция армируется также поперечной арматурой, не принимающей на себя нагрузку, но необходимой для связывания всего каркаса в единый монолит.

В современном крупномасштабном строительстве применяются такие материалы для ростверка, как сталь и сборные железобетонные конструкции марки М350 на гранитной основе. При сооружении деревянных построек из бруса ростверком часто служит нижний выступ брусьев, размещаемый непосредственно на сваях. Также в этом качестве может быть использованы двутавровые балки. Правда, такой вариант является более дорогостоящим.

По действующим технологическим нормам ростверк может быть применен при строительстве капитальных кирпичных зданий, а также в сооружениях из газобетонных блоков или арболита, возводимых на глиняном и комбинированном грунте, на почвах средней плотности и высокой водонасыщенности.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

• О фундаменте
• Типы
• Для сооружений
  • Частный дом
  • Баня
  • Хоз.постройки
  • Забор
• Заказ фундамента

Главная — Изготовление — Свайный фундамент с монолитным ростверком: особенности и применение

Свайный фундамент с монолитным ростверком: особенности и применение

В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

Характеристика свайного фундамента с монолитным ростверком

Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

Где применяют свайный фундамент с монолитным ростверком?

Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего — сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

Плюсы и минусы применения свайных фундаментов с монолитным ростверком

Преимущества свайного фундамента с монолитным ростверком:

• Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
• Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
• Формовку свайного фундамента можно выполнить даже в холодное время года.
• Фундамент имеет гарантированно хорошую несущую способность.
• Формирование свайного фундамента обойдется в несколько раз дешевле, если сравнивать его с ленточным фундаментом.

Сам монтаж данного фундамента не представляет особого труда и заключается во ввинчивании свай в землю на требуемое глубинное расстояние, которое прописано в строительном проекте. После чего с помощью болгарки производится их подрезание до одинакового уровня.

Недостатки свайного фундамента с монолитным ростверком:

1. Невозможность обойтись без специализированной техники и инструментов для укладки свайного фундамента.
2. Невозможность установки на скалистом грунте и там, где имеется твердая прослойка из камней и известняка.
3. Закладывая такой фундамент, придется отказаться от застройки утепленного подвального помещения.
4. Сваи нельзя выстраивать рядом с объектом.
5. Сложность в выполнении вычислений.
6. Отсутствие возможности контроля вкрученной сваи на ее повреждение.

Технология возведения свайного фундамента

Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.

Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:

• Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.
• Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

Армирование и заливка бетоном

Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина — быть на триста миллиметров больше ее глубины.

Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки. Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса.

Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

Выполнение ростверка

Ростверк делается из бетонной или железной балки, задача которой — выполнять соединительные функции вертикальных элементов строительной конструкции.

Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.

После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.

Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.

После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.

Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.

Что такое ростверк

Выбирая для возведения своего дома свайный или столбчатый фундамент, начинающие строители встречаются с таким понятием, как ростверк. Что такое ростверк и так ли он необходим?

Это неотъемлемая часть оснований, которые обустраиваются на опорах. Его выполняют из разных материалов и, в каждом отдельном случае, на определённой высоте.

Наша задача ознакомить строителей новичков с функциональным предназначением такого основания и его видами.

Ростверк – что это

Виды ростверков свайного фундамента

Свайный или столбчатый фундамент состоит из основных двух частей – это непосредственно опоры, которые заглубляются в грунт и горизонтального сооружения, соединяющего между собой заглублённые детали.

Горизонтальный элемент основания называют ростверком. Служит он для равномерного распределения нагрузки, оказываемой будущим строением на столбы или сваи. Поэтому важным моментом является высокая степень жёсткости узлов соединений.

Конструкция может располагаться как на поверхности грунта, так и быть заглубленной

Существует множество особенностей, по которым подразделают конструкцию на определённые виды. К этим особенностям относят:

• уровень высоты обустройства конструкции, который зависит от геологических особенностей почвы. Он может располагаться на поверхности грунта, быть углублённым или вообще располагаться на некоторой высоте над уровнем земли;
• от используемого материала. Устройство может быть железобетонным, бетонным, металлическим или деревянным;
• по типу обустройства: монолитным, сборным или сборно-монолитным.

Характеристики по типу обустройства

Соединять опоры можно на разной высоте по отношению к уровню земли. Виды ростверков по типу обустройства бывают:

Разберёмся в особенностях обустройства основания каждого типа:

• Высокий тип ростверка обустраивается на некоторой высоте над уровнем земли. То есть, нижняя плоскость элемента возвышается над землёй на 10 см и более. Такой тип обычно обустраивается на проблемных грунтах. Он позволяет обеспечить стабильность его функционирования и сохранения целостности всей конструкции. На пучинистых грунтах расположение ростверка на поверхности земли может привести к повреждению узлов соединения и вырыванию опор. Высокий ростверк также предотвратит попадание влажности в помещение и гниение пола. Пространство под строением обеспечит проветривание, что снижает степень негативных явлений.

Дом с высоким основанием будет терять зимой тепло

К недостаткам можно отнести тот факт, что в зимнее время к помещению остаётся свободный доступ морозного воздуха к перекрытиям строения. В этом случае происходят серьёзные теплопотери. Поэтому в местности с холодным климатом необходимо проводить дополнительные работы по утеплению конструкции.

• Одним из самых распространённых типов является незаглублённый или повышенный ростверк. В данном случае этот элемент основания располагают на поверхности грунта. При этом предварительно необходимо обустроить песчаную или гравийную подушку, как основу под конструкцию. Уровень подушки составляет 10 – 15 см. Первоначально снимают часть грунта и заменяют его песком или гравием. Такой ход предотвратит воздействие на элементы основания давление грунта во время морозов, снизит уровень влажности непосредственно под ростверком и обеспечит свободный уход воды. При обустройстве данного типа исключается образование свободной воздушной подушки.
• Заглублённый тип ростверка отличается от двух предыдущих тем, что его обустраивают ниже уровня земли посредством рытья неглубокой траншеи. На дне траншеи также необходимо устроить песчаную подушку, аналогичную той, которая описана в предыдущем виде. Далее устанавливают опалубку, армирующий каркас и заливают бетоном.

Для обеспечения жёсткой связи ростверка и опор предварительно на сваях крепят специальные оголовки, которые впоследствии заливаются бетоном.

Характеристики по типу материала

Железобетонное устройство самое надежное

В зависимости от материала, используемого для обустройства ростверка, их подразделают на:

Каждый из этих видов имеет свои особенности выполнения работ, хотя, в общем, идея обустройства схожа.

1. Самым надёжным и долговечным считается ростверк из железобетона. Он имеет высокую степень несущей способности. Элементами железобетонной конструкции является каркас из арматуры, который значительно увеличивает уровень прочности, и бетон, который при достижении 100% прочности, хорошо справляется со сжимающими нагрузками.

Для устройства металлического ростверка используют двутавровые балки

Неплохим запасом прочности и надёжности отличается и металлический ростверк. Для его обустройства берут двутавровые металлические профиля или швеллера. Чаще всего его устраивают при закладке свайно-винтового фундамента. Каждая свая имеет оголовки, к которым и прикрепляются металлические элементы с помощью сварочного аппарата. К недостаткам данного типа относят его низкую устойчивость к процессу коррозии. Именно из-за этого, предварительно проводятся серьёзные работы по его обработке антикоррозийными составами.

Ростверк из дерева – это вариант при возведении деревянных зданий. Данный тип очень не устойчив к влаге и гниению, поэтому его обустройство без гидроизоляции нерентабельно. Укладку деревянных брусков необходимо производить только на изоляционный слой, такой как рубероид или толь. Дополнительно необходимо деревянный материал обработать специальными растворами. Крепят бруски к опорам и между собой с помощью болтов и кронштейнов.

Выполнение работ по обустройству бетонной конструкции аналогично устройству железобетонной конструкции. Отличие заключатся в отсутствии арматурного каркаса. Для распределения нагрузки используется чистый бетон. Обязательным условием является заглубление оголовков опор в бетон минимум на 10 см. Данный тип не отличается высокой степенью прочности, поэтому используется только для лёгких одноэтажных зданий.

Важным моментом при обустройстве железобетонного ростверка, это обеспечение достаточного слоя бетона для защиты арматуры. В противном случае она будет подвергаться коррозии, что приводит к существенному снижению прочности ростверкового фундамента.

Характеристики по типу обустройства

По способу обустройства конструкции ростверки подразделают на сборные и монолитные. Подробнее об изготовлении свайного ростверка смотрите в этом видео:

К сборным можно отнести металлическую конструкцию, которая обустраивается из металлических элементов, соединённых между собой посредством сварки. Недостаток сборных конструкций – это не очень высокая прочность и большие трудозатраты по их обустройству. Долговечность их зависит от качества соединений. Суть в обустройстве заключается в простом расположении металлических элементов, которые свариваются между собой и креплении их к оголовкам опор.

Монолитный заливается одномоментно

При обустройстве сборного ростверка не требуется заливки бетоном. Такой тип конструкции применяется при возведении некапитальных строений, и срок службы их составляет около 10 – 20 лет.

Монолитный ростверк представляет собой конструкцию, которая заливается одновременно со всеми креплениями за один заход. Примером таких ростверков являются железобетонные и бетонные ростверки. Он может быть выполнен в виде монолитной ленты или монолитной плиты.

Это один из надёжных и высокопрочных видов ростверков, особенно если выполнен в виде железобетонной плиты. Ему не страшны проблемные грунты. Но финансовые затраты достаточно высоки и требуют немало времени и трудозатрат для его обустройства.

Можно воспользоваться и более упрощённым вариантом, комбинацией сборного и монолитного ростверка. Суть его в обустройстве сборного ростверка, в котором все соединения закрыты бетоном. Такая конструкция является достаточно прочной.

Основные нюансы обустройства ростверка

Чтобы сделать фундамент с ростверком надёжным, необходимо соблюдать некоторые основные правила. Подробнее о соединении свай ростверком смотрите в этом видео:

1. При расчётах учитывать все нормативные показатели, указанные в СНиПах, и умножать их на коэффициент надёжности.
2. Чтобы правильно определить несущую способность необходимо учесть суммарную предполагаемую нагрузку строения.
3. При расчётах обращаем внимание на тип свай, их массу, а также погрешность на креновые нагрузки.
4. Берём во внимание, что кроме горизонтальных и вертикальных нагрузок, ростверк поддаётся и изгибающим силам. Это обусловлено тем, что ростверковый фундамент имеет рамную конструкцию.
5. Не забываем учесть уровень прохождения грунтовых вод и тип почвы. Опираться можно на данные таблицы, в которой указанные допустимые нагрузки на фундамент в зависимости от типа грунта.

Итак, ознакомив читателей с понятием ростверк и объяснив, что это такое, оставляем выбор за начинающими строителями. По основным характеристикам видим, что основание с ростверком не подойдёт для возведения многоэтажных домов, но для загородных частных домиков является неплохим вариантом.

Какой должен быть фундамент на торфянике

Углубление подвала под дом ниже подошвы фундамента

Разметка прямого угла фундамента

Делаем заливку фундамента зимой своими руками

Источники: http://fb.ru/article/100513/rostverk-na-svayah-osobennosti-tehnologii, http://nafundamente.ru/svajnyj/svajnyj-fundament-s-monolitnym-rostverkom.html, http://fundamentaya.ru/job/ustroystvo/rostverk_chto_eto.html

1pofundamentu.ru

Железобетонный ростверк на сваях — особенности и виды монтажа

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

fundamentaya.ru
