Роторный рекуператор и принцип работы теплообменника, возможность сделать своими руками

О важности вентилирования помещений каждый знает из собственного опыта. Человеческому организму просто необходим кислород, а он находится в достаточном количестве только в свежем воздухе. Однако современный мир технологий и комфорта принуждает человека отказываться от такого необходимого проветривания помещений.

Почему это происходит? Потому, например, что при включенном кондиционере в жаркую погоду вентиляционный поток будет постоянно привносить теплые воздушные массы. В зимнее же время проветривание будет способствовать выходу тепла из помещения. В любом случае, мощности работающих приборов, будь-то кондиционер или обогреватель – используются на полную, что приведет не только к энергопотерям, но и к излишнему расходованию средств. Именно во избежание такой ситуации конструкторами был изобретен прибор – рекуператор.

Содержание статьи

Основной функционал

Назначение рекуператора – автоматизация процесса рекуперации воздуха, то есть возвращения ему исходных характеристик (в данном случае температурных). Устройство стандартного рекуператора довольно простое – это двустенная конструкция теплообменника для одновременного прохождения двух воздушных потоков: вытяжного и приточного.

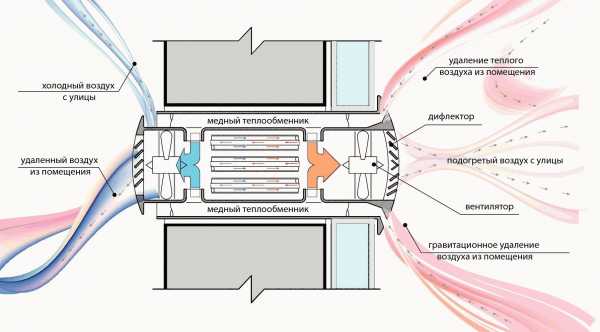

Указанные потоки не смешиваются между собой, а лишь влияют друг на друга. Так как присутствует разница температуры приточного и вытяжного потоков воздуха, то в процессе взаимовлияния происходит обмен тепловой энергии. Массы холодного воздуха нагреваются, а теплого, соответственно, охлаждаются.

Еще одной функцией рекуператоров можно считать осушение воздуха, так как в процессе охлаждения теплых воздушных масс выделяющаяся влага конденсируется на их стенках.

Какие бывают рекуператоры

Поскольку многие уже успели назвать рекуператор одной из наиболее перспективных разработок в механизме вентилирования, производители активно насыщают рынок приборами разнообразных конструкций и видов.

Чаще всего устройства для обеспечения помещений рекуперацией вентилируемых воздушных масс классифицируют по следующим признакам:

• Схема движения теплоносителей.
• Конструкция.
• Назначение.
• Тип.

В зависимости от схемы движения прибор для рекуперации воздуха может быть или перекрестным или противоточным. В первом случае воздушные потоки будут двигаться перпендикулярно друг другу, а во втором – в противоположных направлениях.

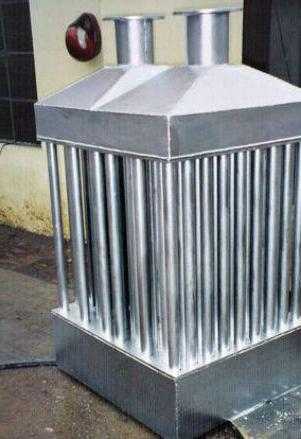

Исходя из особенностей конструкции, рекуператор может быть трубчатым, пластинчатым, ребристым. Что касается назначения, то приборы для рекуперации могут применяться не только для воздуха, но и для других газов, и даже для жидкостей.

По типу рекуперационные устройства делят на роторные и пластинчатые. Роторные рекуператоры имеют механизм, основанный на вращательном движении барабана, а пластинчатые – на одновременном нагревании и охлаждении стальных пластин с разных сторон.

Рекуператор роторный

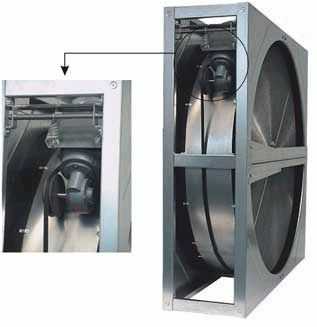

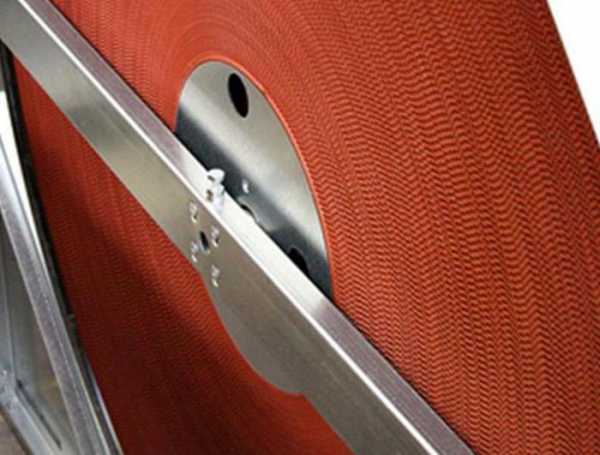

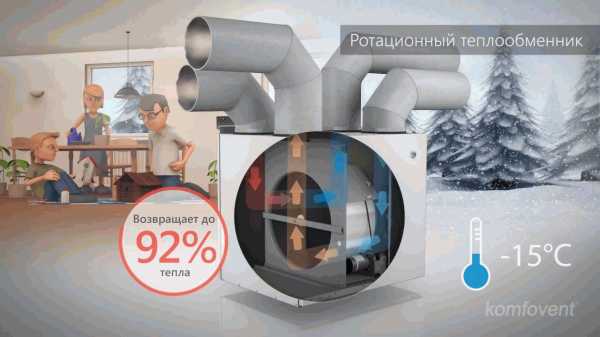

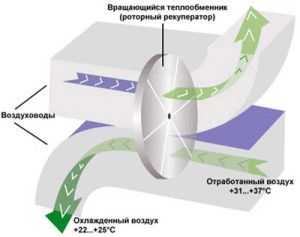

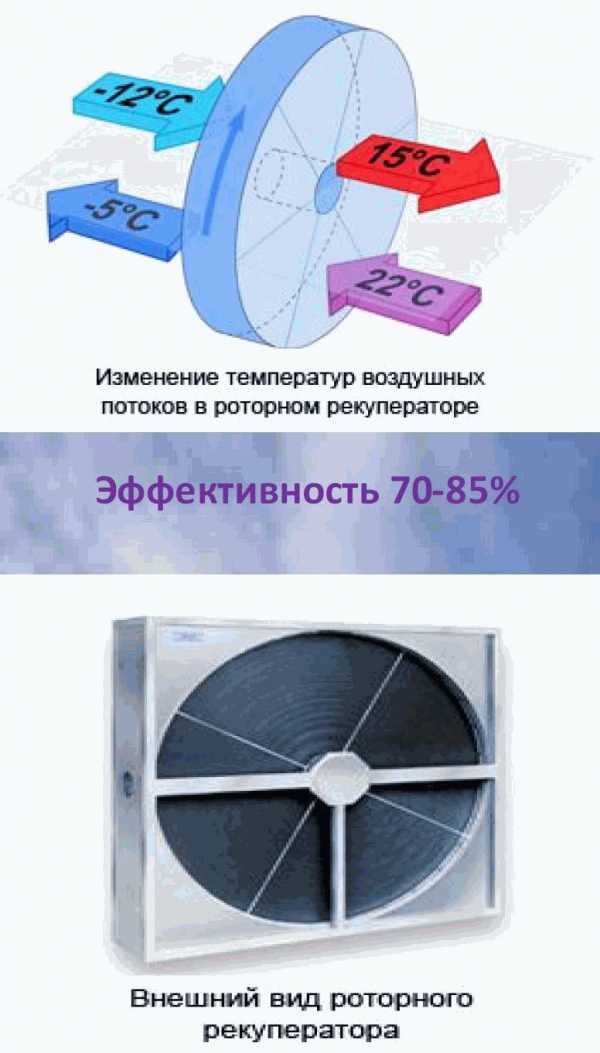

Внешний вид роторного рекуператора представляет собой цилиндрическую емкость, заполненную очень близко расположенными продольными стальными листами. Чаще всего применяется гофрированная сталь.

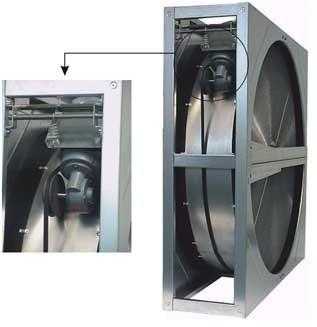

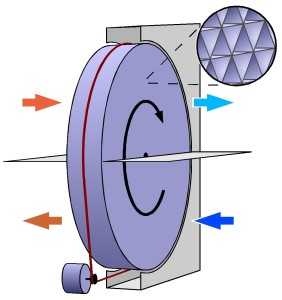

Автоматизация работы устройства достигается наличием электродвигателя и щита с частотным преобразователем. Вращения барабана пропускают через устройство сначала теплые, а потом холодные воздушные массы. Данный процесс сопровождается нагреванием или охлаждением ротора, что делает возможной отдачу тепла приточному воздуху.

Автоматизация процесса рекуперации воздуха с помощью роторного устройства обладает наибольшей производительностью и эффективностью. К преимуществам данного типа устройств относится то, что им не грозит обмерзание, как пластинчатым, то есть роторные механизмы можно использовать круглый год.

К недостаткам данного вида устройств относятся их большие размеры, требующие наличия просторной вентиляционной камеры. В обычных бытовых условиях, поэтому, не часто наличествует возможность установки промышленного прибора.

Модификации

Производителями на протяжении нескольких последних лет были изобретены многочисленные модификации рекуперационных приборов. Однако все они базируются на двух основных видах конструкции:

• Стандартной.
• Высокотемпературной.
• Энтальпийной.

Применение стандартной конструкции предполагает наличие в рекуператоре нескольких секторов (их может быть от 4 до 12, но только парное число). Основное назначение данного типа устройств – удалять излишнюю теплоту отработанного воздушного потока, попутное – переносить влагу.

Высокотемпературные рекуператоры применяются с целью выведения значительно нагретой воздушной массы. Это сугубо промышленные приборы, способные выдерживать температуру воздуха в 250 градусов.

Энтальпийный механизм рекуператора имеет своим основным назначением полное удаление тепла из воздушного потока, а дополнительно осуществляет еще и передачу влаги.

Роторные рекуператоры воздуха, кроме того, отличаются и по самому расположению ротора – вертикальному или горизонтальному, по внешнему виду, форме и размеру. В случае необходимости всегда можно подобрать подходящее устройство. Если же нет желания или возможностей – роторный механизм можно изготовить самостоятельно.

Собственноручное изготовление

Рекуператор своими руками – это совсем не сложная задача для мастеров. Однако обычному человеку перед изготовлением стоит уяснить некоторые правила:

• Первое – произвести точный расчет параметров необходимого вентиляционного прибора.
• Второе – обзавестись всеми необходимыми материалами и инструментами.
• Третье – продумать возможные способы крепления рекуператора и приобрести или изготовить нужное количество крепежных элементов.

Лучше всего для изготовления корпуса применять стальные листы, а для вращающегося ротора – алюминиевые. Важно помнить, что автоматизация процесса рекуперации требует установки мотора. Для запускания ротора устанавливается клиноременная передача. Также рекомендуется подумать и о надлежащей шумоизоляции прибора, для чего может использоваться минеральная вата, стекловолокно, силиконовый герметик.

Само по себе изготовление роторного рекуператора – абсолютно не сложное, однако требует проведения точных расчетов. Поэтому если Вы не очень хорошо разбираетесь в данном вопросе – лучше проконсультируйтесь у профессионалов.

topventilyaciya.ru

Роторные рекуператоры — Лучшее отопление



Роторный рекуператор

О важности вентилирования помещений каждый знает из собственного опыта. Человеческому организму просто необходим кислород, а он находится в достаточном количестве только в свежем воздухе. Однако современный мир технологий и комфорта принуждает человека отказываться от такого необходимого проветривания помещений.

Почему это происходит? Потому, например, что при включенном кондиционере в жаркую погоду вентиляционный поток будет постоянно привносить теплые воздушные массы. В зимнее же время проветривание будет способствовать выходу тепла из помещения. В любом случае, мощности работающих приборов, будь-то кондиционер или обогреватель – используются на полную, что приведет не только к энергопотерям, но и к излишнему расходованию средств. Именно во избежание такой ситуации конструкторами был изобретен прибор – рекуператор.

Основной функционал

Назначение рекуператора – автоматизация процесса рекуперации воздуха, то есть возвращения ему исходных характеристик (в данном случае температурных). Устройство стандартного рекуператора довольно простое – это двустенная конструкция теплообменника для одновременного прохождения двух воздушных потоков: вытяжного и приточного.

Указанные потоки не смешиваются между собой, а лишь влияют друг на друга. Так как присутствует разница температуры приточного и вытяжного потоков воздуха, то в процессе взаимовлияния происходит обмен тепловой энергии. Массы холодного воздуха нагреваются, а теплого, соответственно, охлаждаются.

Еще одной функцией рекуператоров можно считать осушение воздуха, так как в процессе охлаждения теплых воздушных масс выделяющаяся влага конденсируется на их стенках.

Какие бывают рекуператоры

Поскольку многие уже успели назвать рекуператор одной из наиболее перспективных разработок в механизме вентилирования, производители активно насыщают рынок приборами разнообразных конструкций и видов.

Чаще всего устройства для обеспечения помещений рекуперацией вентилируемых воздушных масс классифицируют по следующим признакам:

В зависимости от схемы движения прибор для рекуперации воздуха может быть или перекрестным или противоточным. В первом случае воздушные потоки будут двигаться перпендикулярно друг другу, а во втором – в противоположных направлениях.

Исходя из особенностей конструкции, рекуператор может быть трубчатым, пластинчатым, ребристым. Что касается назначения, то приборы для рекуперации могут применяться не только для воздуха, но и для других газов, и даже для жидкостей.

По типу рекуперационные устройства делят на роторные и пластинчатые. Роторные рекуператоры имеют механизм, основанный на вращательном движении барабана, а пластинчатые – на одновременном нагревании и охлаждении стальных пластин с разных сторон.

Рекуператор роторный

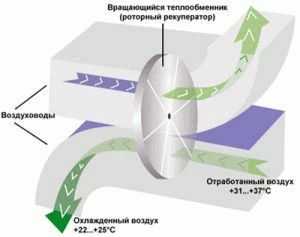

Внешний вид роторного рекуператора представляет собой цилиндрическую емкость, заполненную очень близко расположенными продольными стальными листами. Чаще всего применяется гофрированная сталь.

Автоматизация работы устройства достигается наличием электродвигателя и щита с частотным преобразователем. Вращения барабана пропускают через устройство сначала теплые, а потом холодные воздушные массы. Данный процесс сопровождается нагреванием или охлаждением ротора, что делает возможной отдачу тепла приточному воздуху.

Автоматизация процесса рекуперации воздуха с помощью роторного устройства обладает наибольшей производительностью и эффективностью. К преимуществам данного типа устройств относится то, что им не грозит обмерзание, как пластинчатым, то есть роторные механизмы можно использовать круглый год.

К недостаткам данного вида устройств относятся их большие размеры, требующие наличия просторной вентиляционной камеры. В обычных бытовых условиях, поэтому, не часто наличествует возможность установки промышленного прибора.

Модификации

Производителями на протяжении нескольких последних лет были изобретены многочисленные модификации рекуперационных приборов. Однако все они базируются на двух основных видах конструкции:

Применение стандартной конструкции предполагает наличие в рекуператоре нескольких секторов (их может быть от 4 до 12, но только парное число). Основное назначение данного типа устройств – удалять излишнюю теплоту отработанного воздушного потока, попутное – переносить влагу.

Высокотемпературные рекуператоры применяются с целью выведения значительно нагретой воздушной массы. Это сугубо промышленные приборы, способные выдерживать температуру воздуха в 250 градусов.

Энтальпийный механизм рекуператора имеет своим основным назначением полное удаление тепла из воздушного потока, а дополнительно осуществляет еще и передачу влаги.

Роторные рекуператоры воздуха, кроме того, отличаются и по самому расположению ротора – вертикальному или горизонтальному, по внешнему виду, форме и размеру. В случае необходимости всегда можно подобрать подходящее устройство. Если же нет желания или возможностей – роторный механизм можно изготовить самостоятельно.

Собственноручное изготовление

Рекуператор своими руками – это совсем не сложная задача для мастеров. Однако обычному человеку перед изготовлением стоит уяснить некоторые правила:

• Первое – произвести точный расчет параметров необходимого вентиляционного прибора.
• Второе – обзавестись всеми необходимыми материалами и инструментами.
• Третье – продумать возможные способы крепления рекуператора и приобрести или изготовить нужное количество крепежных элементов.

Лучше всего для изготовления корпуса применять стальные листы, а для вращающегося ротора – алюминиевые. Важно помнить, что автоматизация процесса рекуперации требует установки мотора. Для запускания ротора устанавливается клиноременная передача. Также рекомендуется подумать и о надлежащей шумоизоляции прибора, для чего может использоваться минеральная вата, стекловолокно, силиконовый герметик.

Само по себе изготовление роторного рекуператора – абсолютно не сложное, однако требует проведения точных расчетов. Поэтому если Вы не очень хорошо разбираетесь в данном вопросе – лучше проконсультируйтесь у профессионалов.

Роторный рекуператор и принцип работы теплообменника, возможность сделать своими руками

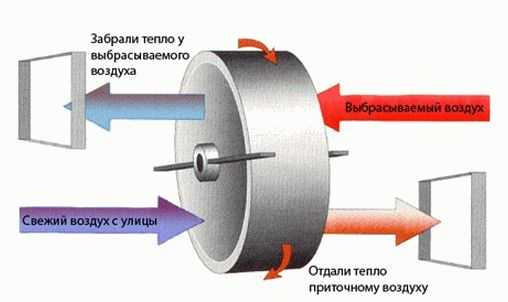

Роторный рекуператор по своему принципу работы автоматизирует процесс рекупирации воздуха. Теплообменник роторного типа является одним из самых востребованных.

Источник: topventilyaciya.ru

Роторный рекуператор: преимущества системы, особенности изготовления своими руками

Рекуператор, являющийся по своей сути теплообменником, позволяющим значительно сокращать энергетические затраты, необходимые для подогрева воздушных масс в холодное время года, считается самой перспективной разработкой в области вентиляции. С учетом технической и тепловой терминологии, роторный рекуператор, используемый, как правило, в вентиляционных технических системах, правильнее будет называть регенератором, ведь процесс передачи тепловой энергии происходит за счет поочередного соприкосновения стандартных теплообменных поверхностей с различными типами теплоносителей.

Роторные рекуператоры воздуха на данный момент являются вторыми по своей распространенности разновидностями теплообменников, применяемых в приточных и вытяжных вентиляционных системах.

К основным преимуществам роторных приточных установок можно отнести:

• высокая эффективность. За счет отсутствия обмерзания КПД роторного рекуператора может достигать 65-85%;
• осуществление возврата не только лишь тепловой энергии, однако, и влаги, что позволяет обходиться без дополнительного применения увлажнителей поступающего воздуха;
• отсутствие циклов оттаивания и потребности в организации отводов конденсируемой жидкости;
• значительное снижение затрат на охлаждение в летний период времени;
• возможность регулировки общей интенсивности и скорости вращения роторов.

Среди недостатков роторных теплообменников выделяют:

• передачу вытяжных воздушных потоков в приток – поочередность прохождения вытяжного и приточного воздуха через микроканалы ротора приводит к попаданию в приток некоторого объема вытяжного воздуха. Для максимального уменьшения возникновения подобных ситуаций на роторные рекуператоры тепла устанавливаются специальные устройства, позволяющие сразу отправлять продувочный приточный воздушный поток в вытяжку. Эти воздействия приводят к снижению общего уровня КПД, поскольку, таким образом, теряется часть сохраненной ранее тепловой энергии;
• сложная конструкция – теплообменник роторного типа, как правило, включает множество компонентов, что, в свою очередь, увеличивает количество необходимых этапов технического обслуживания и вероятности возникновения поломки устройства в целом;
• наличие подвижных частей и необходимость потребления электроэнергии – учитывая электрическое питание привода ротора необходимо делать соответствующую проекцию на последующую эксплуатацию.

Виды и основные характеристики рекуператоров роторного образца

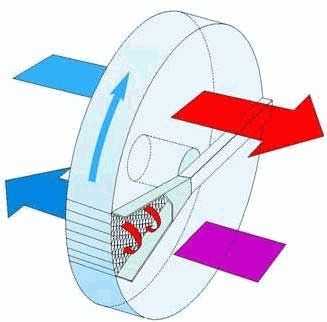

Роторный теплообменник – это небольшое устройство цилиндрической формы, плотным образом заполненное продольными слоями гофрированной стали, которым оснащаются вентиляционные установки на основании осевого направления. Принцип и механизм действия работы роторного оборудования основаны на вращательных движениях барабана рекуператора, пропускающего первоначально теплый, а затем и холодный воздух. При этом происходит последовательное нагревание и охлаждение ротора, позволяющее передавать часть тепла поступательным холодным воздушным потокам. Подобный вид теплового утилизатора считается наиболее производительным и эффективным, однако, несмотря на это, является достаточно громоздким. В связи с этим, роторные установки применяются зачастую на объектах с большой площадью и с возможностью расположения вентиляции в просторных камерах.

Сегодня выпускается несколько модификаций рекуператоров:

• стандартное выполнение механизма – предполагает разделение регенератора на 4, 6, 8 или 12 секторных частей. Подобные рекуператоры используются при удалении излишней теплоты отработанного воздуха и являются представителями конденсационных роторов, переносящих влагу в тех случаях, когда отработанные воздушные массы ниже температуры, так называемой «точки росы». При этом матрица основного ротора наматывается из алюминия устойчивого к воздействиям морской водой;
• высокотемпературные – такие виды теплообменников предназначены для удаления явной теплоты воздушных потоков с температурой, достигающей значений + 250 градусов;
• энтальпийные – применяются при удалении полной тепловой энергии с дополнительным осуществлением передачи влаги.

Помимо этого, в зависимости от конструктивного исполнения приточная установка с роторным рекуператором подразделяется на горизонтальный и вертикальный ротор.

Особенности самостоятельного изготовления роторного устройства

Первоначально для обустройства приточной роторной установки необходимо произвести определенный расчет роторного рекуператора, заключающийся в определении общей эффективности (производительности) и сроков окупаемости оборудования. Расчет определяется по следующей схеме:

Q = C (удельная теплоемкость воздуха) х М (масса нагреваемого воздуха) х dT (разница температур)

Ек = Q/ КПД калорифера

Е = Ек х 24 (часов в сутках) х 30 (количество дней в месяце) х 7 (количество отопительных месяцев)

Рэлек. = Е х КПД при расходе системы рекуперации

Экономия в денежном эквиваленте = Рэлек. х стоимость 1кВт/эл.энергии

• срок окупаемости энергоэффективности установки с использованием роторного рекуператора (Т):

Т = стоимость роторного рекуператора / экономия в денежном эквиваленте

Для того чтобы создать роторный рекуператор своими руками следует придерживаться некоторых основных правил:

• правильное определение размера будущего вентиляционного устройства;
• выбор материалов и инструментов;
• оснащение конструкции крепежными элементами.

Для более эффективного соединения воздуховодов, корпус рекуператоров лучше выполнять из стали, а вращающиеся роторы из алюминия. В работу ротор необходимо приводить, используя клиноременную передачу. При осуществлении эксплуатации рекуператоров при очень высоких температурах двигатель монтируется за пределами корпуса теплообменника, а ремень меняется на цепь.

Чтобы не допустить обмерзание роторного рекуператора необходимо постараться оборудовать внутри агрегата специализированный датчик, позволяющий своевременно фиксировать перепады давления.

В целях обеспечения должной шумоизоляции работающего устройства, роторный рекуператор оснащается минеральной ватой или стекловолокном, а все щели обрабатываются силиконовым герметиком.

Применение такой довольно простой вентиляционной конструкции позволит значительно снизить затраты на отопление помещений в зимнее время, одновременно обеспечив при этом нормально функционирующую вентиляционную систему.

Преимущества системы с роторным рекуператором, особенности изготовления своими руками

Выбираете рекуператор? Обратите внимание на установку с роторным рекуператором. У данной системы есть ряд преимуществ. таких как высокая эффективность, возможность регулировки общей интенсивности и … При самостоятельном изготовлении устройства, чтобы не допустить обмерзание роторного рекуператора необходимо…

Источник: ventilationpro.ru

Роторные рекуператоры

Роторный рекуператор — один из видов рекуператоров воздуха. Принцип работы данного рекуператора — роторный теплообменник, вращающийся с определенной скоростью. Этот теплообменник вращаясь нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В результате тепло из вытяжного воздуха передается в приточный. Так-же возвращается часть влаги в результате конденсации из вытяжного воздуха и испарения в потоке приточного воздуха с улицы. Роторные рекуператоры обладают более высоким КПД, чем пластинчатые, за счет отсутствия режима разморозки. В пластинчатом рекуператоре для разморозки требуется периодически пускать поток холодного воздуха через байпасный (обводной) канал напрямую в помещение мимо рекуператора, а в роторном автоматикой регулируется скорость вращения ротора таким образом, чтобы не случилось обмерзания.

Откуда же берется конденсат и обмерзание теплообменника рекуператора… Всё просто. Из вытяжного теплого воздуха. В вытяжном воздухе содержится влага. При прохождении через холодные стенки рекуператора (т.к. эти стенки сильно охлаждаются приточным воздухом с улицы) воздух сжимается по законам физики и, как из губки, из него начинает выпадать лишняя влага. Вот она то как раз и замерзает на стенках теплообменника, превращаясь в лёд.

Роторный рекуператор обладает следующими достоинствами:

1. Высокий КПД засчет отсутствия обмерзания. (63-87%)

2. Частичный возврат влаги. Позволяет обходиться без увлажнителей воздуха.

3. Регулируемая скорость вращения рекуператора. Позволяет регулировать интенсивность возврата тепла исходя из общей производительности приточно-вытяжной установки с роторным рекуператором.

4. Компактность. По сравнению с пластинчатым рекуператором занимает значительно меньше места, а следовательно и приточно-вытяжная установка с роторным рекуператором будет существенно компактнее чем с пластинчатым.

А теперь поговорим о недостатках роторных рекуператоров:

1. Передача вытяжного воздуха в приток. В микроканалах роторного рекуператора поочередно проходят то вытяжной, то приточный потоки воздуха — часть вытяжного воздуха попадает в приток. Для минимизации этого явления на роторные рекуператоры устанавливаются продувочные сектора, в которых микроканалы рекуператора продуваются приточным воздухом, который сразу отправляется обратно в вытяжку. А при таком действии снижается общий КПД, т.к. часть сохраненного тепла летит с продувочным воздухом обратно туда, где мы это тепло и взяли — в вытяжку.

2. Сложная конструкция роторного теплообменника включает в себя сам ротор, ремень, привод ротора. Чем больше составляющих — тем чаще техобслуживание и вероятность выхода из строя. С одной стороны это хорошо, т.к. преимущества данной конструкции весомы и роторные рекуператоры не уступают по объемам продаж пластинчатым. А с другой — если у Вас нет желания или специальных людей, которые будут обслуживать рекуператор — это несомненно минус.

3. Привод роторного рекуператора потребляет электроэнергию. Немного конечно, но если делать проекцию на годы эксплуатации — получится кругленькая сумма. Хотя с другой стороны затраты на питание привода роторного рекуператора в сотни раз меньше, чем выгода от его использования.

Мы производим и поставляем роторные рекуператоры.

Роторный рекуператор, Все о рекуперации воздуха и энергосбережении

Роторный рекуператор – один из видов рекуператоров воздуха. Принцип работы данного рекуператора – роторный теплообменник, вращающийся с определенной скоростью.

Источник: rekuperation.ru

Роторные рекуператоры

Рекуператор может быть оснащен частотным регулятором для изменения скорости вращения ротора в зависимости от режимов эксплуатации.

Сравним эксплуатационные затраты двух вент. систем:

-Щеточные уплотнения немецкого производителя (Mink Bursten), гарантируют срок службы не менее четырех лет.

-Две высоты волны, обеспечивают самые требовательные запросы заказчика по сопротивлению потока и КПД рекуператора.

-Превосходная сборка оборудования и контроль качества на европейском уровне.

-Собственная программа подбора, Вы получаете исчерпывающую информацию по характеристикам рекуператора.

-Упаковка, перед отправкой оборудования в транспортную компанию.

-Доставка до транспортной компании за наш счет.

-Возможно изготовление рекуператоров под сложные задачи, в том числе с продувочным сектором.

-Роторный рекуператор в сборе,

Поставка в теплоизолированном корпусе:

-Корпус из алюминиевого профиля (Arosio) и сендвич панели,

Роторные рекуператоры

Вентиляционное оборудование

Источник: recuperator.tilda.ws

Рекуператор пластинчатый и роторный: сравнение, характеристика, преимущества и недостатки

Обеспечить жилое помещение теплом в зимние месяцы – необходимая и обязательная задача. Достигается это путем отопления. Отопление, как правило, осуществляется по металлическим трубам с использованием горячей воды. В большинстве жилых построек отопление квартир регулируется лишь службами, которые осуществляют подачу тепла. Это не совсем удобно и затратно. Иметь возможность контролировать температуру сразу избавляет потребителя от перерасхода теплоэнергии, позволяет самому контролировать желаемую температуру в помещении.

Мы упомянули о зимнем периоде. Однако в летние месяцы поддерживать прохладную температуру в помещении также немаловажно. В жаркую погоду открытые окна малоэффективны. Стены за день нагреваются до такой степени, что за ночь не успевают остывать, а, следовательно, духота в комнате сохраняется. В этом случае применяются вентиляторы, кондиционеры. Однако, есть в другие средства, о которых мы и поговорим в статье.

Роторные рекуператоры

Рекуператоры – это устройства, служащие для вентиляции помещения. Нужно подробнее остановиться на принципе работы таких устройств. Простыми слова принцип заключается в следующем: что касается сохранения тепла в помещении, то холодный воздух, который поступает в устройство извне, обогревается отработанным теплым воздухом, который из помещения выходит через устройство. Тот же принцип применяется и в жаркое время, только наоборот (теплый воздух извне охлаждается отработанным из помещения).

Применение рекуператоров в современном мире является популярным способом сохранения энергии в области вентиляции воздуха. Все устройства данного типа подразделяются на роторные и пластинчатые.

Роторный рекуператор, как следует из самого названия, обладает роторным теплообменником, который вращается с определенно заданной скоростью. В приборе присутствуют два канала: вытяжной и приточный. Теплообменник нагревается в зоне вытяжного канала, а охлаждается в зоне приточного. Таким образом, тепло из вытяжного канала передается в приточный. Нагреваясь и охлаждаясь, воздух, как известно, образует конденсат (влагу). В зимнее время конденсат сильно охлаждается и превращается в лед, оседая на стенки теплообменника.

Преимущества роторного рекуператора можно обозначить следующим образом:

1. Небольшие размеры устройства. Этот показатель очень немаловажен, так как устанавливая его в относительно небольшом помещении, не хотелось бы, чтобы прибор занимал много места, а, следовательно, сужал пространство.
2. Возможность регулировать скорость вращения теплообменника, что позволяет регулировать подачу тепла.
3. Высокий кпд устройства.
4. Такой прибор способен частично возвращать влагу в помещение, что позволяет сохранять нужную влажность.

Говоря о достоинствах любого прибора, необходимо упомянуть и о возможных недостатках. Такое также здесь присутствуют. Из недостатков можно определить основные:

1. Сложность конструкции прибора. Ни для кого не секрет, что чем сложнее конструкция, тем в итоге значительно сложнее его обслуживать. Ремонт рекуператора достаточно сложен и дорогостоящ.
2. Из-за особенности конструкции загрязненный воздух может частично поступать в приток. Отсюда необходимо использовать дополнительный фильтры для оптимальной работы.
3. Еще к одному из недостатков можно отнести то, что для вращения теплообменника требуется электроэнергия. Потребление ее небольшое, но все-таки оно присутствует.

Пластинчатый рекуператор

Выше мы поговорили о роторном варианте. Рассмотрели его положительные и отрицательные стороны. Следующим в этой серии является пластинчатый рекуператор. В чем же его основное отличие от роторного?

Принципы таких устройств схожи и заключаются в пересечении приточного и вытяжного воздуха. Различие заключается в том, что в пластинчатом устройстве воздух разделяется на потоки при помощи металлических пластин.

Положительные характеристики такого рекуператора можно представить в следующем виде:

1. Высокая эффективность.
2. Простота устройства. Нет подвижных и вращающихся элементов, которые могут выйти их строя, а соответственно нет необходимости в обслуживании и ремонте.
3. Не потребляет электроэнергию, а, соответственно, позволяет экономить средства на обслуживание.

При всех положительных сторонах есть и отрицательные. К ним можно отнести:

1. В зимний период основной проблемой таких устройств является обмерзание теплообменника. Для возобновления работы в этом случае следует либо отключать приточный вентилятор, либо использовать специальный клапан (байпасный).
2. Отсутствие в данных приборах возврата влаги в отличие от роторных.

Мы рассмотрели основные характеристики каждого из выше рассматриваемых приборов. Определили их положительные и отрицательные стороны. Выбор за вами!

Рекуператор пластинчатый и роторный: сравнение, характеристика, преимущества и недостатки, Папа мастер!

На сегодняшний день довольно остро стоит вопрос об экономии электроэнергии и теплоэнергии. В статье мы подробнее остановимся на том, как можно в домашних условиях сэкономить вышеуказанные параметры.

Источник: papamaster.su

lucheeotoplenie.ru

Рекуператор пластинчатый и роторный: сравнение, характеристика, преимущества и недостатки

Обеспечить жилое помещение теплом в зимние месяцы – необходимая и обязательная задача. Достигается это путем отопления. Отопление, как правило, осуществляется по металлическим трубам с использованием горячей воды. В большинстве жилых построек отопление квартир регулируется лишь службами, которые осуществляют подачу тепла. Это не совсем удобно и затратно. Иметь возможность контролировать температуру сразу избавляет потребителя от перерасхода теплоэнергии, позволяет самому контролировать желаемую температуру в помещении.

Мы упомянули о зимнем периоде. Однако в летние месяцы поддерживать прохладную температуру в помещении также немаловажно. В жаркую погоду открытые окна малоэффективны. Стены за день нагреваются до такой степени, что за ночь не успевают остывать, а, следовательно, духота в комнате сохраняется. В этом случае применяются вентиляторы, кондиционеры. Однако, есть в другие средства, о которых мы и поговорим в статье.

Роторные рекуператоры

Рекуператоры – это устройства, служащие для вентиляции помещения. Нужно подробнее остановиться на принципе работы таких устройств. Простыми слова принцип заключается в следующем: что касается сохранения тепла в помещении, то холодный воздух, который поступает в устройство извне, обогревается отработанным теплым воздухом, который из помещения выходит через устройство. Тот же принцип применяется и в жаркое время, только наоборот (теплый воздух извне охлаждается отработанным из помещения).

Применение рекуператоров в современном мире является популярным способом сохранения энергии в области вентиляции воздуха. Все устройства данного типа подразделяются на роторные и пластинчатые.

Роторный рекуператор, как следует из самого названия, обладает роторным теплообменником, который вращается с определенно заданной скоростью. В приборе присутствуют два канала: вытяжной и приточный. Теплообменник нагревается в зоне вытяжного канала, а охлаждается в зоне приточного. Таким образом, тепло из вытяжного канала передается в приточный. Нагреваясь и охлаждаясь, воздух, как известно, образует конденсат (влагу). В зимнее время конденсат сильно охлаждается и превращается в лед, оседая на стенки теплообменника.

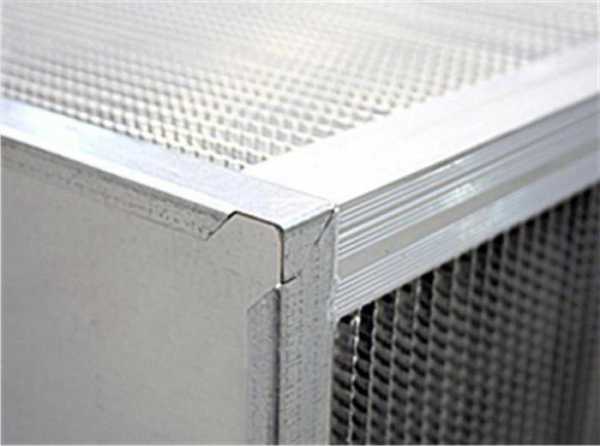

рекуператор пластинчатый

схема вентиляции с рекуперацией

вентустановка с пластинчатым рекуператором

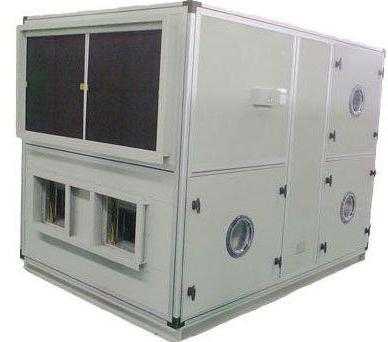

вентустановка с роторным рекуператором

Преимущества роторного рекуператора можно обозначить следующим образом:

1. Небольшие размеры устройства. Этот показатель очень немаловажен, так как устанавливая его в относительно небольшом помещении, не хотелось бы, чтобы прибор занимал много места, а, следовательно, сужал пространство.
2. Возможность регулировать скорость вращения теплообменника, что позволяет регулировать подачу тепла.
3. Высокий кпд устройства.
4. Такой прибор способен частично возвращать влагу в помещение, что позволяет сохранять нужную влажность.

Говоря о достоинствах любого прибора, необходимо упомянуть и о возможных недостатках. Такое также здесь присутствуют. Из недостатков можно определить основные:

1. Сложность конструкции прибора. Ни для кого не секрет, что чем сложнее конструкция, тем в итоге значительно сложнее его обслуживать. Ремонт рекуператора достаточно сложен и дорогостоящ.
2. Из-за особенности конструкции загрязненный воздух может частично поступать в приток. Отсюда необходимо использовать дополнительный фильтры для оптимальной работы.
3. Еще к одному из недостатков можно отнести то, что для вращения теплообменника требуется электроэнергия. Потребление ее небольшое, но все-таки оно присутствует.

Пластинчатый рекуператор

Выше мы поговорили о роторном варианте. Рассмотрели его положительные и отрицательные стороны. Следующим в этой серии является пластинчатый рекуператор. В чем же его основное отличие от роторного?

Принципы таких устройств схожи и заключаются в пересечении приточного и вытяжного воздуха. Различие заключается в том, что в пластинчатом устройстве воздух разделяется на потоки при помощи металлических пластин.

Положительные характеристики такого рекуператора можно представить в следующем виде:

1. Высокая эффективность.
2. Простота устройства. Нет подвижных и вращающихся элементов, которые могут выйти их строя, а соответственно нет необходимости в обслуживании и ремонте.
3. Не потребляет электроэнергию, а, соответственно, позволяет экономить средства на обслуживание.

При всех положительных сторонах есть и отрицательные. К ним можно отнести:

1. В зимний период основной проблемой таких устройств является обмерзание теплообменника. Для возобновления работы в этом случае следует либо отключать приточный вентилятор, либо использовать специальный клапан (байпасный).
2. Отсутствие в данных приборах возврата влаги в отличие от роторных.

Мы рассмотрели основные характеристики каждого из выше рассматриваемых приборов. Определили их положительные и отрицательные стороны. Выбор за вами!

papamaster.su

Роторный рекуператор

Роторный рекуператор — один из видов рекуператоров воздуха. Принцип работы данного рекуператора — роторный теплообменник, вращающийся с определенной скоростью. Этот теплообменник вращаясь нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В результате тепло из вытяжного воздуха передается в приточный. Так-же возвращается часть влаги в результате конденсации из вытяжного воздуха и испарения в потоке приточного воздуха с улицы. Роторные рекуператоры обладают более высоким КПД, чем пластинчатые, за счет отсутствия режима разморозки. В пластинчатом рекуператоре для разморозки требуется периодически пускать поток холодного воздуха через байпасный (обводной) канал напрямую в помещение мимо рекуператора, а в роторном автоматикой регулируется скорость вращения ротора таким образом, чтобы не случилось обмерзания.

Откуда же берется конденсат и обмерзание теплообменника рекуператора… Всё просто. Из вытяжного теплого воздуха. В вытяжном воздухе содержится влага. При прохождении через холодные стенки рекуператора (т.к. эти стенки сильно охлаждаются приточным воздухом с улицы) воздух сжимается по законам физики и, как из губки, из него начинает выпадать лишняя влага. Вот она то как раз и замерзает на стенках теплообменника, превращаясь в лёд.

Роторный рекуператор обладает следующими достоинствами:

1. Высокий КПД засчет отсутствия обмерзания. (63-87%)

2. Частичный возврат влаги. Позволяет обходиться без увлажнителей воздуха.

3. Регулируемая скорость вращения рекуператора. Позволяет регулировать интенсивность возврата тепла исходя из общей производительности приточно-вытяжной установки с роторным рекуператором.

4. Компактность. По сравнению с пластинчатым рекуператором занимает значительно меньше места, а следовательно и приточно-вытяжная установка с роторным рекуператором будет существенно компактнее чем с пластинчатым.

А теперь поговорим о недостатках роторных рекуператоров:

1. Передача вытяжного воздуха в приток. В микроканалах роторного рекуператора поочередно проходят то вытяжной, то приточный потоки воздуха — часть вытяжного воздуха попадает в приток. Для минимизации этого явления на роторные рекуператоры устанавливаются продувочные сектора, в которых микроканалы рекуператора продуваются приточным воздухом, который сразу отправляется обратно в вытяжку. А при таком действии снижается общий КПД, т.к. часть сохраненного тепла летит с продувочным воздухом обратно туда, где мы это тепло и взяли — в вытяжку.

2. Сложная конструкция роторного теплообменника включает в себя сам ротор, ремень, привод ротора. Чем больше составляющих — тем чаще техобслуживание и вероятность выхода из строя. С одной стороны это хорошо, т.к. преимущества данной конструкции весомы и роторные рекуператоры не уступают по объемам продаж пластинчатым. А с другой — если у Вас нет желания или специальных людей, которые будут обслуживать рекуператор — это несомненно минус.

3. Привод роторного рекуператора потребляет электроэнергию. Немного конечно, но если делать проекцию на годы эксплуатации — получится кругленькая сумма. Хотя с другой стороны затраты на питание привода роторного рекуператора в сотни раз меньше, чем выгода от его использования.

Мы производим и поставляем роторные рекуператоры.

rekuperation.ru

Роторный рекуператор: принцип работы, установка

Концепция теплового обмена позволяет минимизировать затраты на обогрев и охлаждение обслуживаемых сред. В данном случае рассматриваются воздушные потоки, характеристики которых определяют параметры микроклимата в частных домах, производственных помещениях и т. д. Практически тепловой обмен организует система рекуперации. Она выступает своего рода временным аккумулятором тепла, собирая и отдавая его энергию. Чаще всего используется роторный рекуператор, который ценят за высокую производительность, возможность гибкой настройки и другие положительные качества.

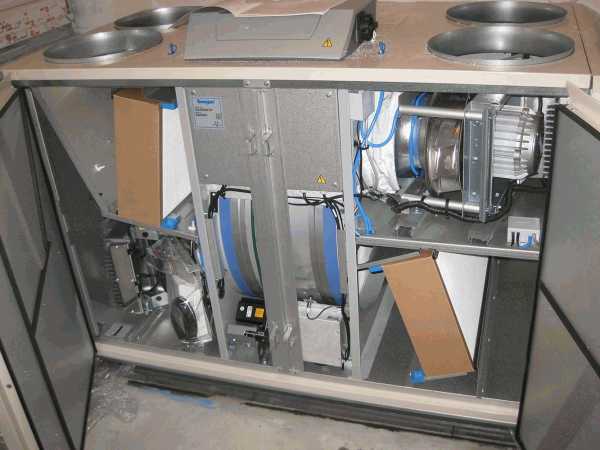

Конструкция рекуператора

Рекуператоры практически не используются как самостоятельное оборудование. Чаще всего их вводят в приточно-вытяжные вентиляционные установки, в которых функция рекуперации выступает дополнительным опционалом. Сам же рекуператор представляет собой металлический теплообменник регенеративного класса. Рабочую основу составляет цилиндрический ротор, вращение которого и приводит к движению воздушных масс. Ротор формируется пакетом тонких пластинок, аккумулирующих тепло. В свою очередь, приточно-вытяжная установка с роторным рекуператором может включаться в более крупную инженерную сеть. В простых исполнениях она выступает средством вентиляции воздуха, а на промышленных предприятиях также выполняет задачу утилизации тепла от технологических газовых сред. Впрочем, полный спектр функций рекуператора стоит рассмотреть отдельно.

Функции рекуператора

Главная задача заключается в сборе тепла для разных целей. Обычно – для последующего распределения тепловой энергии в новых поступающих массах воздуха, и реже – для ее гашения. В обоих случаях достигается сокращение энергозатрат на использование специального теплообменного оборудования. Вместе с этим рекуператор остается вентиляционным аппаратом, служащим для обновления воздуха в помещении. В зависимости от модификации, роторный рекуператор может выполнять очистку воздуха и даже ароматизацию. По крайней мере избавление от неприятных запахов является распространенным свойством таких устройств. Более функциональные модели также дают возможность регуляции температурного режима. В этом случае отдача накопленной энергии происходит с определенными параметрами, которые можно устанавливать вручную или автоматически – опять же, это зависит от возможностей конкретной модели.

Принцип работы

Действие рекуператоров такого типа базируется на передаче тепла от выходящих потоков воздуха (например, согретого комнатного) к холодным массам свежей воздушной среды. Проходя между роторными пластинами, воздух согревает их, а с другой стороны поступают новые уличные потоки холодного воздуха и нагреваются от аккумулированного тепла. Объемы исходящего и входящего воздуха определяются размерами и силовым потенциалом, с которым работает роторный рекуператор. Принцип работы агрегата предусматривает взаимодействие вращающихся пластин с приводом, подключенным к электросети. Как раз наличие электропривода позволяет тонко настраивать установку на работу с определенным скоростным режимом. В среднем же скорость вращения составляет 1 об./мин.

Разновидности устройства

В стандартном исполнении рабочий механизм рекуператора делится на несколько сегментов – от 4 до 12. Такие модели применяют для удаления лишнего тепла, образующегося в результате выполнения технологических операций на предприятиях. Это конденсационные роторы, активирующие свою функцию, когда температура обслуживаемого воздуха опускается ниже «точки росы». К особенностям конденсационных агрегатов относят способность металлических элементов противостоять воздействию влаги. Распространены и высокотемпературные устройства, предназначенные для работы в условиях повышенных температур. Бытовой роторный рекуператор не рассчитан на ликвидацию излишек тепла. Такой механизм применяют именно для его распределения в потоках свежего воздуха. Однако и подобные модели предусматривают возможность регуляции нагрева.

Сравнение с пластинчатыми моделями

По сравнению с роторными агрегатами, пластинчатые модели не имеют привода и осуществляют теплообмен в автономном режиме. Пользователь может вручную путем изменения направления аккумулирующих пластин изменять лишь пропускную способность механизма. Из этого можно сделать выводы о плюсах и минусах обеих систем. Но для начала стоит сказать об общих преимуществах. И роторный, и пластинчатый рекуператор имеют небольшие размеры и достаточную производительность. Это избавляет от необходимости применения дополнительных приспособлений, в том числе силовых. Если же говорить об отличиях, то роторный механизм более гибок в регулировках, избавлен от риска промерзания в зимнее время и энергоэффективен. Но в то же время он отличается более сложным устройством и предусматривает определенную долю смешивания отработанных потоков и свежего воздуха.

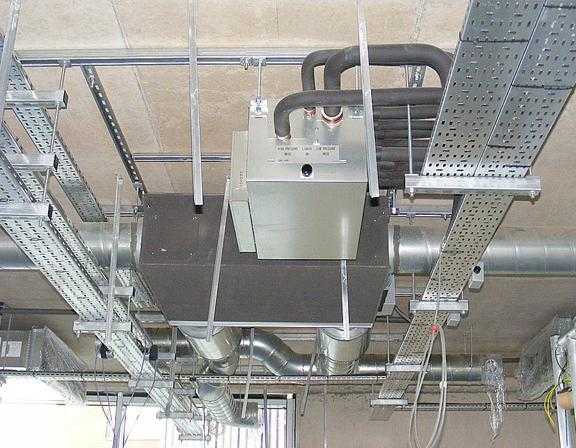

Монтажные работы

Рекуператор устанавливается в подготовленном канале приточно-вентиляционной системы. Корпус не должен контактировать со стеной, так как вибрации могут ей передаваться, что негативно отразится на несущей конструкции в целом. Рекомендуется также использовать специальную антивибрационную защиту в виде демпферных подкладок для рекуператора. Когда опорная основа с ножками и профильными крепежными элементами будет готова, можно приступать к интеграции корпуса. Обычно установка роторного рекуператора осуществляется в специальный технический блок, рассчитанный по размерам на конкретную модель. Фиксация реализуется с помощью комплектной соединительной фурнитуры – в базовый набор включаются уголки, метизы, уплотнители и подкладки. Далее к ротору могут подсоединяться вспомогательные технологические контуры. На этом этапе соединение выполняется посредством фитингов, адаптеров и переходников соответствующих размеров.

Управление рекуператором

Роторный механизм редко управляется отдельно от основной приточно-вентиляционной системы. В новейших конструкциях применяется возможность электронного управления устройством через контроллерный пульт. В автоматическом режиме владелец может задавать такие параметры, как скорость вращения, процентное соотношение между объемами впуска и выпуска воздуха, степень очистки, временные рабочие интервалы и т. д. Параметры работы механизма отслеживаются с помощью датчиков, которые, в частности, фиксируют пропускную способность оборудования. Также приточная установка с роторным рекуператором может настраиваться на специальные режимы эксплуатации. Одним из современных режимов такого типа является работа в условиях поддержания постоянного давления воздушной среды. Данная программа позволяет исключить риск перегрузки электропривода с последующим перегревом.

Обслуживание устройства

Поверхности ротора и самого корпуса требуют регулярной очистки. Пластины очищаются и при необходимости дополнительно обрабатываются антикоррозийными составами. Также следует регулярно проверять направленность вращения ротора, а в приводной системе – качество натяжения ремня. Поскольку рекуператор работает в тесной связке с другими функциональными компонентами вентиляции, то важно проверять и их состояние тоже. В частности, ревизии подвергается фильтр, воздуховодные каналы, пылеуловители, клапаны с датчиками и т. д. Если есть возможность, то роторный рекуператор будет не лишним изъять из места установки и полностью проверить на герметичность. Дело в том, что при наличии даже незначительных зазоров резко ухудшается качество поступающего воздуха.

Заключение

Механизм рекуперации воздуха является простейшим способом согрева помещения. Холодный уличный воздух подвергается предварительному обогреву практически без дополнительных энергозатрат. Разумеется, роторные рекуператоры воздуха при подключении к сети потребляют энергию для своей функции, но она расходуется в целом на обеспечение циркуляции потоков. Тот же пример с пластинчатыми рекуператорами показывает, насколько малоэффективна в работе может быть установка без электропривода. Также энергообеспечение требуется для питания управляющей инфраструктуры, которая обеспечивает работу всего приточно-вентиляционного комплекса. Обычно это минимальные затраты, но в результате они значительно упрощают процесс эксплуатации оборудования.

fb.ru

Роторный рекуператор: преимущества системы, особенности изготовления своими руками

Рекуператор, являющийся по своей сути теплообменником, позволяющим значительно сокращать энергетические затраты, необходимые для подогрева воздушных масс в холодное время года, считается самой перспективной разработкой в области вентиляции. С учетом технической и тепловой терминологии, роторный рекуператор, используемый, как правило, в вентиляционных технических системах, правильнее будет называть регенератором, ведь процесс передачи тепловой энергии происходит за счет поочередного соприкосновения стандартных теплообменных поверхностей с различными типами теплоносителей.

Роторные рекуператоры воздуха на данный момент являются вторыми по своей распространенности разновидностями теплообменников, применяемых в приточных и вытяжных вентиляционных системах.

К основным преимуществам роторных приточных установок можно отнести:

• высокая эффективность. За счет отсутствия обмерзания КПД роторного рекуператора может достигать 65-85%;
• осуществление возврата не только лишь тепловой энергии, однако, и влаги, что позволяет обходиться без дополнительного применения увлажнителей поступающего воздуха;
• отсутствие циклов оттаивания и потребности в организации отводов конденсируемой жидкости;
• значительное снижение затрат на охлаждение в летний период времени;
• возможность регулировки общей интенсивности и скорости вращения роторов.

Среди недостатков роторных теплообменников выделяют:

• передачу вытяжных воздушных потоков в приток – поочередность прохождения вытяжного и приточного воздуха через микроканалы ротора приводит к попаданию в приток некоторого объема вытяжного воздуха. Для максимального уменьшения возникновения подобных ситуаций на роторные рекуператоры тепла устанавливаются специальные устройства, позволяющие сразу отправлять продувочный приточный воздушный поток в вытяжку. Эти воздействия приводят к снижению общего уровня КПД, поскольку, таким образом, теряется часть сохраненной ранее тепловой энергии;
• сложная конструкция – теплообменник роторного типа, как правило, включает множество компонентов, что, в свою очередь, увеличивает количество необходимых этапов технического обслуживания и вероятности возникновения поломки устройства в целом;
• наличие подвижных частей и необходимость потребления электроэнергии – учитывая электрическое питание привода ротора необходимо делать соответствующую проекцию на последующую эксплуатацию.

Виды и основные характеристики рекуператоров роторного образца

Роторный теплообменник – это небольшое устройство цилиндрической формы, плотным образом заполненное продольными слоями гофрированной стали, которым оснащаются вентиляционные установки на основании осевого направления. Принцип и механизм действия работы роторного оборудования основаны на вращательных движениях барабана рекуператора, пропускающего первоначально теплый, а затем и холодный воздух. При этом происходит последовательное нагревание и охлаждение ротора, позволяющее передавать часть тепла поступательным холодным воздушным потокам. Подобный вид теплового утилизатора считается наиболее производительным и эффективным, однако, несмотря на это, является достаточно громоздким. В связи с этим, роторные установки применяются зачастую на объектах с большой площадью и с возможностью расположения вентиляции в просторных камерах.

Сегодня выпускается несколько модификаций рекуператоров:

• стандартное выполнение механизма – предполагает разделение регенератора на 4, 6, 8 или 12 секторных частей. Подобные рекуператоры используются при удалении излишней теплоты отработанного воздуха и являются представителями конденсационных роторов, переносящих влагу в тех случаях, когда отработанные воздушные массы ниже температуры, так называемой «точки росы». При этом матрица основного ротора наматывается из алюминия устойчивого к воздействиям морской водой;
• высокотемпературные – такие виды теплообменников предназначены для удаления явной теплоты воздушных потоков с температурой, достигающей значений + 250 градусов;
• энтальпийные – применяются при удалении полной тепловой энергии с дополнительным осуществлением передачи влаги.

Помимо этого, в зависимости от конструктивного исполнения приточная установка с роторным рекуператором подразделяется на горизонтальный и вертикальный ротор.

Особенности самостоятельного изготовления роторного устройства

Первоначально для обустройства приточной роторной установки необходимо произвести определенный расчет роторного рекуператора, заключающийся в определении общей эффективности (производительности) и сроков окупаемости оборудования. Расчет определяется по следующей схеме:

• требуемое количество тепла (Q):

Q = C (удельная теплоемкость воздуха) х М (масса нагреваемого воздуха) х dT (разница температур)

Ек = Q/ КПД калорифера

• ежегодные затраты электроэнергии (Е):

Е = Ек х 24 (часов в сутках) х 30 (количество дней в месяце) х 7 (количество отопительных месяцев)

• объем экономии количества электроэнергии (Рэлек.):

Рэлек. = Е х КПД при расходе системы рекуперации

Экономия в денежном эквиваленте = Рэлек. х стоимость 1кВт/эл.энергии

• срок окупаемости энергоэффективности установки с использованием роторного рекуператора (Т):

Т = стоимость роторного рекуператора / экономия в денежном эквиваленте

Для того чтобы создать роторный рекуператор своими руками следует придерживаться некоторых основных правил:

• правильное определение размера будущего вентиляционного устройства;
• выбор материалов и инструментов;
• оснащение конструкции крепежными элементами.

Для более эффективного соединения воздуховодов, корпус рекуператоров лучше выполнять из стали, а вращающиеся роторы из алюминия. В работу ротор необходимо приводить, используя клиноременную передачу. При осуществлении эксплуатации рекуператоров при очень высоких температурах двигатель монтируется за пределами корпуса теплообменника, а ремень меняется на цепь.

Чтобы не допустить обмерзание роторного рекуператора необходимо постараться оборудовать внутри агрегата специализированный датчик, позволяющий своевременно фиксировать перепады давления.

В целях обеспечения должной шумоизоляции работающего устройства, роторный рекуператор оснащается минеральной ватой или стекловолокном, а все щели обрабатываются силиконовым герметиком.

Применение такой довольно простой вентиляционной конструкции позволит значительно снизить затраты на отопление помещений в зимнее время, одновременно обеспечив при этом нормально функционирующую вентиляционную систему.

ventilationpro.ru

предназначение, виды и особенности, принцип работы

Обеспечение уюта и комфортных условий в квартире – одна из главных задач человека. От этого зависит наше самочувствие и положительный эмоциональный настрой. В первую очередь следует следить за состоянием помещения и за обеспечением достаточным количеством свежего воздуха, а для этого следует постоянно проветривать комнаты. В холодную и дождливую пору, а также зимой довольно трудно постоянно оставлять окна открытыми. Поэтому так необходимо применение роторных рекуператоров, которые отлично справляются со своей задачей и решают вашу проблему.

Для чего они предназначены

Рекуперация означает возврат энергии и отдача тепла сточного к проточному воздушному потоку. Рекуператоры предназначены для обеспечения циркуляцией воздуха в помещении. Кроме этого воздухообмен происходит с применением тепла, то есть они подают теплый свежий воздух.

Работа рекуператора

Такая система позволяет экономить средства и энергоресурсы на подогрев помещения в зимнюю и холодную пору. Часто этот тип устройства называют регенератором, поскольку их принцип работы практически одинаков. В основном они применяются в вытяжных и приточных системах вентиляции, и выполняют функции теплообмена и воздухообмена.

Оборудование работает по следующему принципу:

• Зимой возвращает и удерживает тепло, которое утекает вместе с воздухом.
• Летом поддерживает нормальную температуру в доме и препятствует проникновению тепла во время жаркой погоды.

В зимнее время, благодаря устройству можно сэкономить от 60 до 80% тепла. Кроме этого, в помещение поступает только чистый воздух, без пыли и влаги. Часто на стенках изделия можно обнаружить конденсат и частички пыли.

Схема и принцип работы

Как работает устройство?

• Схема рекуператора представляет собой двустенный теплообменник;
• Работает с двумя потоками воздуха, которые не смешиваются между собой – это приточный и вытяжной;
• Тепловая энергия образуется из-за разности температур воздушных потоков;
• Основная задача теплообменника – холодные воздушные потоки нагревать, а теплые охлаждать.

Благодаря высокому качеству устройства, а именно наличию разделителей из пластика, меди, цинка и алюминия процент смешивания вытягивающего и поступающего воздуха сводится к минимуму. За счет этого и происходит теплообмен.

Решетки изделия предназначены для того, чтобы задерживать частички пыли и грязи, которые могут попасть в квартиру. Кроме этого он очищает поступающий воздух от бактерий и различных насекомых. Во многих устройствах установлена система шумоизоляции и теплоизоляции, поэтому его можно устанавливать в спальных и детских комнатах.

Помимо этого при выдыхании потока отбираются частички с вредными для организма веществами.

Обладает следующими преимуществами:

• Легко и быстро монтируются;
• Управлять устройством можно с дистанционного пульта управления;
• Обладают специальными очищающими фильтрами.

Виды и особенности изделия

Варианты оборудования

Существует несколько видов рекуператоров:

• Роторный;
• Пластинчатый;
• Водяной;
• Крышный;
• Камерные.

Применение роторных рекуператоров очень распространено в наши дни. Они являются отличным способом обогрева помещения, циркуляции воздуха и экономии энергоресурсов.

Роторные изделия являются самыми популярными и работают только по определенно заданной скорости. В приборе установлено два основных канала – это приточный и вытяжной. Именно они регулируют воздухообмен в квартире. Вытяжной канал отвечает за нагревание воздушного потока, а приточный, наоборот, за охлаждение. Часто из-за большой разницы температур воздушных потоков на стенках прибора образуется конденсат, а иногда и лед. Поэтому рекомендуется регулярно проводить профилактику и чистку оборудования.

Преимущества роторных приборов

Наглядный пример работы

Воздушные потоки в таких конструкциях проходят через специальные пластины. Они обладают цилиндрической формой, внутри которых находится барабан, с его помощью и происходит вращение потоков. Вначале пропускается выходящая струя из квартиры, а после поступает свежий воздух.

Достоинства роторных изделий:

• Компактность, его легко установить в небольших комнатах.
• Предусмотрена функция регулировки скорости вращения барабана. Кроме этого имеется возможность регулировки теплообмена.
• Высокая эффективность и производительность.
• Регулирует уровень влаги в квартире.
• Экономия ресурсов на охлаждение помещения во время жары.

При покупке оборудования следует обратить внимание на качество прибора и наличие всех фильтров. Если их нет, то желательно их приобрести отдельно.

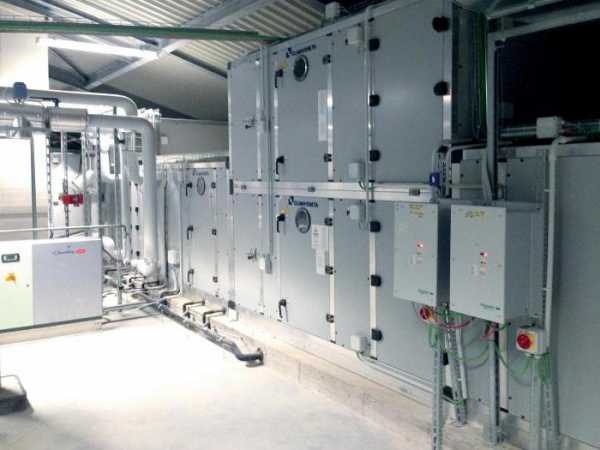

Роторный прибор для промышленного проветривания

Существует несколько видов оборудования роторного типа:

• Стандартный тип применяется для регулирования тепла в доме, а также удаления повышенной влажности. Работают даже при низких температурах.
• Высокотемпературный вид применяется в промышленных предприятиях и заводах, где требуется регулировать температуру воздушного потока, которая может достигать до 250 градусов по Цельсию.
• Энтальпийные приборы предназначены только для охлаждения помещений и регулирования повышенной влажности в здании.

Кроме этого по типу установки прибора, они бывают двух видов:

• Вертикальные;
• Горизонтальные.

Создание рекуператора в домашних условиях

Для создания изделия самостоятельно, необходимо следовать следующим правилам:

• Определить точный размер;
• Выбор качественных инструментов и используемых материалов;
• Наличие крепежных элементов.

Корпус изделия лучше всего выполнить из стального материала, он более прочный и надежный. Специальные вращающие роторы нужно создать из алюминия. Если он будет работать в помещении с низкой температурой, то двигатель следует установить за корпусом.

Также необходимо установить датчик, который защитит его от обмерзания. Образовавшиеся щели рекомендуется обработать силиконовым герметиком, а также он оснащается стекловолокном и минеральной ватой.

Устанавливаются приборы около пластиковых окон или дверей. Таким образом, вы решаете сразу несколько задач: сохраняете тепло в доме на 60-70%, обеспечиваете полную вентиляцию помещения, снижаете уровень влаги и экономите энергоресурсы.

oventilyatsii.ru
