Ручной дровокол своими руками – характеристики различных моделей устройства, особенности их проектирования и монтажа, схемы, фото » Аква-Ремонт

Содержание

Колун для дров — виды приспособлений, их сборка своими руками

Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

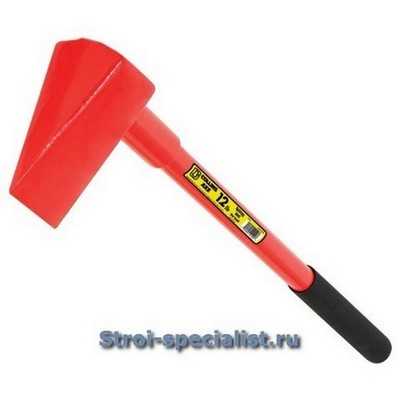

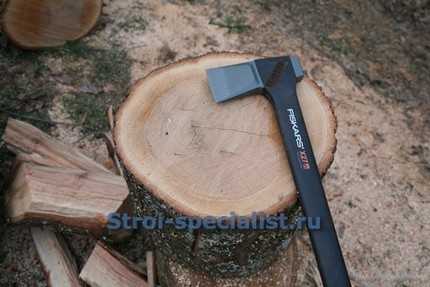

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

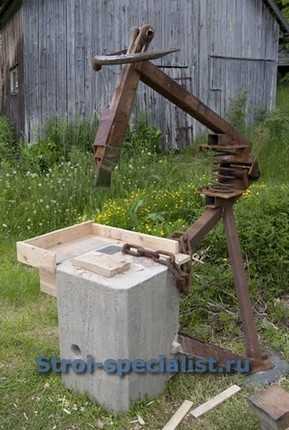

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

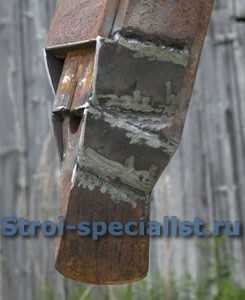

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

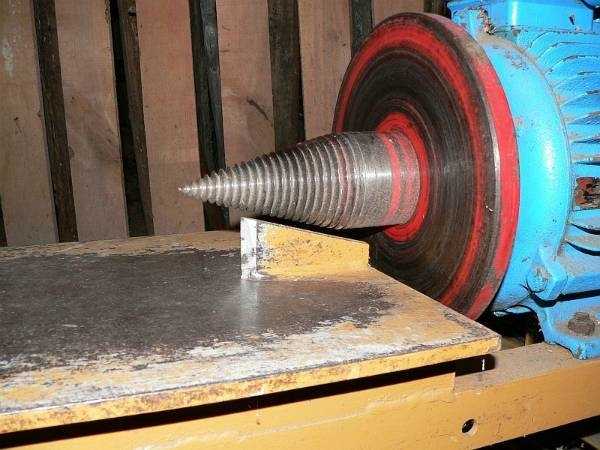

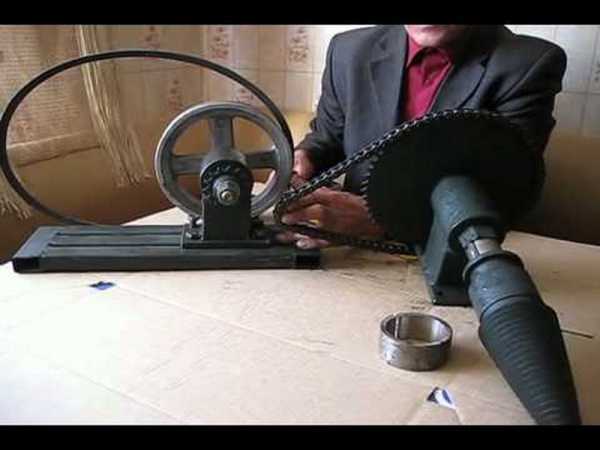

Механический колун с электроприводом — изготовление своими руками

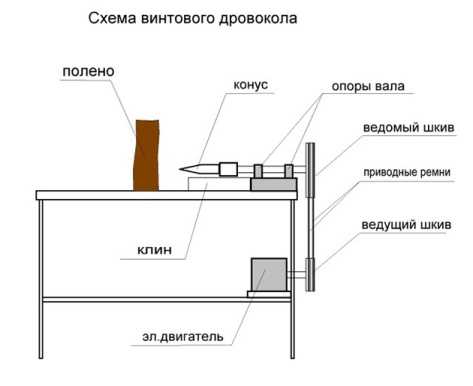

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель. Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

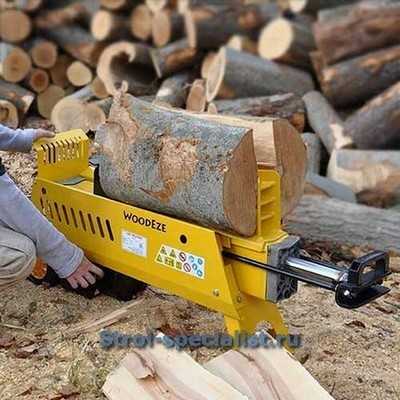

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

как сделать гидравлический или ручной винтовой (конусный) колун

Садовый инструмент

Дровокол – это полезное приспособление, помогающее быстро наколоть древесину для обогрева жилого дома или других хозяйственных целей. На современном рынке можно найти большое количество различных по своей конструкции моделей колунов, однако многие мастера-любители предпочитают самостоятельно по чертежам изготавливать разные виды такого оборудования, тем более что сделать это гораздо проще, чем может показаться на первый взгляд.

1
Как подобрать дровенщик для бытового применения?

Непосредственно перед тем, как выбрать приспособление для раскола древесины, необходимо учесть один важный нюанс – махнуть им во время работы придется не менее 100 раз. Отсюда вывод – ручной инструмент должен быть максимально простым и удобным в применении.

Второй важный фактор – это вес инструмента. В продаже встречаются модели массой от 2 до 5 кг. Небольшой и легкий вариант поможет расколоть небольшие поленья, но разделить им крупную твердую колоду будет практически нереально. Учитывая это, выбранная дроваколка должна соответствовать размеру имеющейся в хозяйстве древесины.

Большое значение имеет материал, из которого изготовлена рукоятка дровокола. Она должна быть сделана из вязкой древесины – вяза, березы или клена. Топорища из других, более хрупких пород дерева, довольно быстро потрескаются и придут в негодность. При выборе дровенщика обращайте внимание на длину его рукоятки – очень короткий или слишком длинный держатель сделает применение приспособления крайне неудобным.

За последние несколько лет отечественный рынок заполнили всевозможные модели иностранного производства. По своей форме они напоминают типичный топор, однако вместо деревянной рукоятки оснащены длинным стальным или пластиковым держателем. Импортные дровенщики достаточно дорогие, а вот пользы от них крайне мало. На практике такой инструмент не способен расколоть сырые колоды толщиной более 20 см – его колющий элемент просто вязнет в древесине.

Лучше всего иметь в хозяйстве два дровенщика – обычный конусный инструмент и топор с длинной рукояткой. Первый подойдет для раскалывания сырых поленьев, а второй – для сухих колод. Не следует забывать, что различные виды древесины по-разному поддаются рубке, поэтому наличие двух приспособлений поможет быстро расколоть ту или иную породу дерева.

2
Выбор дровокола для самостоятельного изготовления

Прежде чем начать конструирование инструмента, следует определиться с типом механического оборудования. Чаще всего для самостоятельного изготовления мастера-самоучки выбирают гидравлический или винтовой дровенщик, более известный как морковка. Второй вариант считается наиболее популярным. За его основу взят прочный металлический корпус, на котором нанесена крупная резьба. За непрерывное вращение корпуса отвечает электрический мотор.

Принцип действия винтового приспособления очень прост – колющий элемент конструкции следует установить в горизонтальном положении и запустить двигатель. Колун начнет вращаться, после чего к конусу нужно пододвинуть полено. Постепенно все бревна будут раскалываться на несколько ровных частей.

Самоделка второго типа обладает более высокой производительностью, но сделать такое приспособление немного сложнее. Принцип действия этого станка полностью аналогичный, а исполнительным механизмом выступает привод, который работает от электро- или бензинового мотора.

Использовать для заготовки дров конусный агрегат будет более удобно, чем работать с топором. Такое устройство не сложно сконструировать своими руками, а в продаже нередко можно встретить уже готовые наборы для сборки инструмента. Единственный минус – это необходимость каждый раз устанавливать тяжелые колоды на столешницу, после чего поочередно подвигать поленья к конусу, чтобы в итоге получить чурки подходящего размера.

Совсем по-другому обстоят дела с гидравлическим станком. Его пружинный механизм позволит делить на одинаковые поленья сразу всю колоду. Физические силы в таком случае будут уходить лишь на то, чтобы уложить бревно на столешницу и собрать уже расколотую древесину.

3
Винтовая самоделка – о сборке простым языком

Для того чтобы сконструировать механический дровенщик, следует подобрать детальные чертежи. В схеме должны быть указаны габариты колющего конуса и приводного механизма.

Чтобы сделать дровокол своими руками, потребуется подготовить следующие материалы и оборудование:

электромотор – мощность двигателя должна превышать 2000 Ватт;
шкивы и приводной ремень;
вал и подшипники;
конус, на котором предварительно должна быть нанесена резьба;
стальной лист толщиной не менее 3 мм;
плита – основа для крепления мотора;
профильные трубки или стальные уголки.

Чтобы упростить самостоятельную сборку станка, потребуется найти электрический двигатель, работающий на низких оборотах. В таком случае самодельный агрегат можно не оборудовать ременной передачи, колющий элемент устанавливается прямо на вал мотора. Порядок действий при конструировании дровенщика выглядит следующим образом:

1. Сначала необходимо рассчитать ременные шкивы – в результате скорость вращения вала мотора не должна превышать 500 об./мин.
2. Для изготовления конуса используют углеродистую сталь марки Ст45. На резьбе должны находиться два захода с расстоянием 7 и высотой витков 2 мм. Для вытачивания шкивов берут обычную сталь марки Ст3. Габариты канавок подбираются в зависимости от ширины ремня.
3. Для сборки станка потребуется сварить надежную станину. Под ней монтируется плита, на которой, используя шуруп, следует неподвижно зафиксировать мотор. На самой столешнице устанавливается вал с подходящими подшипниками. На нем должны быть зафиксированы шкив и конус, а также надет приводной ремень.

Готовый станок нужно подключить к электропитанию и приступить к тестированию. Начать работу необходимо с раскалывания небольших поленьев толщиной до 20 см. Спустя 15 минут работы потребуется перевести оборудование на заготовку более крупных бревен. При работе крайне важно убедиться в том, что внутри древесины отсутствуют гвозди, болты или другие твердые металлические предметы.

4
Гидравлическое оборудование – под силу каждому

Этот станок отличается от предыдущего своей рабочей частью, колющей древесину, и приводом. Станину для оборудования достаточно просто самому сварить из тех же материалов, однако она должна обладать другой формой. Такой дровенщик будет работать за счет давления, создаваемого насосом в гидравлическом цилиндре. Насос следует закрепить на валу электрического мотора. Последний может устанавливаться отдельно от станины и соединяться с цилиндром посредством шлангов.

Как и в первом случае перед сборкой дровенщика нужно разобраться в его чертежах. В них обязательно должны быть указаны параметры всех необходимых для сборки деталей и механизмов.

После покупки или изготовления всех необходимых материалов нужно определиться с формой ножа. Лучше всего сварить его из металла, взяв за основу крестообразную форму. Размеры рабочей части должны соответствовать габаритам заготавливаемой на зиму древесины. Крайне важно, чтобы у предусмотренного двигателя хватило мощности для раскалывания дров.

Рабочую часть потребуется закрепить на поверхности станины, чтобы ее ось в поперечном направлении точно совпадала с предусмотренным в гидравлическом цилиндре валом. Цилиндр нужно установить и неподвижно закрепить вдоль рамы, а его патрубки подключить к насосу. Если есть необходимость, то можно сконструировать передвижной дровенщик, соединив его с рамой при помощи небольших колес. Это даст возможность колоть любые бревна, независимо от их толщины и длины.

vusadebke.com

Дровокол своими руками по чертежам, инструкциям, характеристиками

Современный мир богат разнообразными отопительными системами, работающие на электричестве и газе, мазуте и отработанном масле. Но всегда во все времена востребованными и популярными были печи, камины и различные котлы отопления на дровах. И даже если не пользоваться этими приборами не ежедневно, все равно рубить дрова топором дело не особо приятное, достаточно тяжелое и отнимает много времени и сил. По этой причине возникает логичный вопрос, как сделать дровокол дома своими руками.

Типы дровоколов

Существует множество видов механизмов, колющие деревянные чурки с разнообразными техническими характеристиками и конфигурациями. Рассмотрим основные из них:

Механический. Имеет небольшую раму, сваренную из стального профиля, пружины средней жесткости ножа, который непосредственно производить раскол деревянной чурки. Привод в этой конструкции ручной.

Винтовой. Имеет более мощную раму, чем механический. На это приспособление устанавливается электрический, бензиновый или дизельный привод с редуктором.
Гидравлический дровокол. Мощная рама из стального профиля, масляная станция, создающая давление в гидроцилиндре, несколько ножей, которые при работе раскалываю деревянное полено на несколько частей одновременно. Гидравлический колун-приспособление имеет высокую производительность и используется, в основном на предприятиях с большими объемами производства дров.
Реечный. Стальная рама, нож и привод, который толкает бревно к ножу, тем самым производя его раскалывание.

По направлению раскалывания бревна дровоколы подразделяются на:

Горизонтального типа. Полено располагается горизонтально относительно режущего ножа. Здесь может двигаться бревно к ножу либо, наоборот, нож к бревну.

Вертикального типа. Чурка располагается вертикально, относительно режущего ножа, который приводится в действие ручным или механическим способом. Имеют высокую производительность, но требуют особого внимания и соблюдения техники безопасности во время работы. Используется в основном на крупных предприятиях.
Смешанного типа. Сочетают в себе оба вида дровоколов и применятся на автоматизированных линиях по производству дров.

В зависимости от привода, дровоколы делятся на:

Ручной.
Дизельный.
Бензиновый.
Электрический.

Кроме вышеуказанных видов привода, дровокол может иметь привод тракторной и мотоблочной тяги. При изготовлении самодельного механизма можно использовать любые приспособления, которые имеются в хозяйстве. Теперь рассмотрим как сделать дровокол своими руками быстро и недорого.

Механический колющий механизм

Самое простое и соответственно надежное приспособление просто в зксплуатации, дешево в обслуживании, может эксплуатироваться в любое время года и суток, в лесу и во дворе дома. Элементарная конструкция и недорогие комплектующие позволят создать эту машину любому человеку. Схема проста: собирается станина, на которую крепится рычаг с пружиной и ножом, место для установки бревна с упором, как показано на чертеже:

Конструкцию можно упростить по своему усмотрению.

Винтовой дровокол своими руками, чертежи

Основной деталью этого приспособления является винт, который представлен на чертеже ниже.

Эта деталь может быть выточена на токарном станке, а затем закалена в термопечи или резаком (пропан-кислород), для более длительной эксплуатации. Винт устанавливается на вал редуктора, приводящийся в движение при помощи электрического мотора или другого привода. Все механизмы крепятся на стальную конструкцию, сделанную из профиля (швеллер, уголок, квадратная труба, лист). Винт вкручивается в бревно, тем самым раскалывая его на две половины.

Схема реечного самодельного дровокола

В качестве привода можно использовать двигатель от стиральной машины. Но, дровокол с двигателем от стиральной машины не имеет большой мощности, поэтому колка бревен большого диаметра невозможна.

Гидравлический

Необходимо сразу уточнить, что конструировать подобное приспособление должен только человек, который имеет соответствующее образование или как минимум опыт в изготовлении такого вида техники.Такой механизм состоит из мощной рамы и установленным на ней гидравлическим домкратом, гидроцилиндром от трактора или подобного типа толкатель.

Вторым основным элементом является насос типа НШ, который качает масло и создает давление в системе. Электрический мотор приводит в действие насос. Двигатель необязательно мощный, достаточно 1,1 кВт и 960 оборотов в минуту, ну, а там, что в хозяйстве имеется. Устанавливается распределитель, который имеет перепускающие клапана и контролирует подачу масла в том или иной направлении. Все это собирается в одну систему и соединяется маслостойкими шлангами высокого давления. Схема гидроколуна:

На противоположной стороне от гидротолкателя устанавливается клиновидный нож, имеющий одно, два или три лезвия, в зависимости от мощности двигателя и объема гидроцилиндра, раскалывающий бревно на две, четыре или шесть частей соответственно, получая готовые дрова. Примерную работу такого пресса можно посмотреть здесь. Дровокол своими руками видео:

При работе на своей такой машине необходимо очень четко соблюдать технику безопасности и в обязательном порядке проводить осмотр всех частей и механизмов перед началом работ.

Реечный дровокол своими руками, чертежи, фото, инструкции

Самодельный реечный дровокол сделать своими руками несложно. Основным механизмом является пара «шестерня-рейка» (фото ниже), которая приводит в движение толкач, упирающий бревно в нож, тем самым раскалывая его пополам. Все комплектующие крепятся на мощную металлическую раму. При помощи этой машины можно колоть бревно любого диаметра. На схеме показана эта машина в сборе:

Заключение и вывод

Свой самодельный дровокол или приспособление в домашнем хозяйстве вещь незаменимая и удобная, которая сэкономит массу сил и времени. И, если руки выросли с того места, с которого они должны расти, то не составит большого труда сделать машину для колки бревен и чурок.

Конструирование и сборка дровокола своими руками дело нет из простых, особенно гидравлический и винтовой. Такие приспособления серьезные, а их изготовление очень ответственное мероприятие и любая, хоть и маленькая, ошибка или просчет, может привести к серьезным последствиям. Поэтому необходимо взвесить все, как говорится, «за» и «против», прежде чем приступать к таким работам.

instrument.guru

изготовление своими руками, видео инструкция и виды дровоколов

В старину для отопления своего жилища люди использовали дрова, которые рубили вручную. Основным инструментом для этого был специальный топор – колун. На сегодняшний день появилось большое количество механических, электрических и гидравлических помощников человека, с помощью которых можно без особых усилий справиться с заготовкой дров на зиму. Приспособления имеют различный вид, но принцип их работы один и тот же – они сразу раскалывают полено на несколько частей. Но не каждый собственник частного дома способен позволить себе купить такое устройство. Однако для домашнего пользования самые простые модели колунов можно изготовить своими руками.

Разновидности приспособлений для колки дров

Все дровоколы можно разделить на два типа:

Устройства для домашнего использования , которые применяются только для раскалывания дров.
Профессиональные станки, с помощью которых можно обрабатывать целые бревна. Такие устройства, в отличие от домашних, более крупные, мощные и дорогие.

В свою очередь, дровоколы для домашнего пользования различаются по принципу работы и по типу источника их питания.

Ручное приспособление – колун

Инструмент дровосека предназначен для колки дров. Чтобы колун служил долго, он должен быть кованным и хорошо закаленным.

Самая лучшая и удобная ручка инструмента – деревянная. Колуном, оснащенным металлической и пластиковой ручкой работать сложнее. При неверно направленном ударе такая рукоятка может даже лопнуть.

Вес колуна и длина ручки должны подбираться индивидуально. Так как приспособлением придется махать очень много раз, его нужно выбрать таким, чтобы держать его можно было уверенно.

В качестве «рабочего места», где будут рубиться дрова с помощью колуна, рекомендуется выбрать самую широкую и большую колоду. Ее нужно поставить на ровное место, вокруг которого не должно быть ничего, что бы можно было задеть во время замаха дровоколом. И, конечно, при рубке дров обязательно необходимо соблюдать технику безопасности.

Механические дровоколы

Такие устройства представляют собой подобие станков, на которых фиксируется чурбак.

Достаточно большой массы колун приводится в действие с помощью рычагов, что значительно облегчает процесс колки поленьев. Нагрузка на дровосека снижается за счет пружинного механизма, который облегчает управление и компенсирует тяжесть удара.

С помощью таких приспособлений чаще всего возможна колка поленьев различной длины. Для этого нужно отрегулировать положение пружины, изменив расстояние от нее до рабочего органа.

Зафиксировав чурбак, одной рукой нужно поднять дровокол вверх и опустить его на полено. Колун разрубит подготовленную заготовку, а пружина возвратит механизм в первоначальное положение. Усилия при такой работе прикладываются совсем небольшие, поэтому, производительность увеличивается.

Приспособления могут иметь различный вид и принцип действия. Некоторые делят полено сначала только на две части, а некоторые сразу на несколько. В домашних хозяйствах можно встретить заводские механические колуны и их аналоги, изготовленные своими руками.

Колун гидравлический

Такое приспособление для колки дров устроено по принципу предыдущего, однако, усилие в нем создает гидравлический домкрат. Принцип его действия в нагнетаемом через жидкость давлении, которое передается на осуществляющий на полено давление рабочий поршень. Более наглядно механизм работы такого приспособления можно посмотреть по видео ролику.

Конструкция гидравлического колуна:

рабочий поршень;

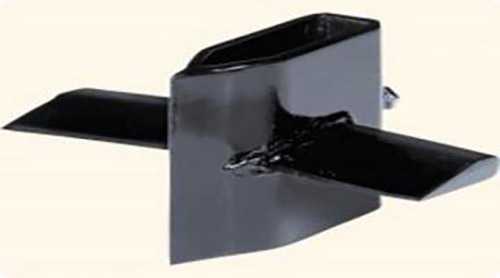

многолезвийный режущий инструмент;
направляющие, которые используются для обеспечения прямолинейного передвижения заготовки вдоль станины;
станина, на которую устанавливается режущий инструмент и по которой передвигается поршень.

Станина в такой конструкции должна быть изготовлена из достаточно толстого стального швеллера.

Гидравлические дровоколы могут быть разной комплектации и различной мощности. Их выбор в магазинах довольно большой.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

блок ведущего вала;
электрический двигатель;
металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
На вал насаживается малого диаметра шкиф.
На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
Собранный узел проверить на легкость вращения ручкой.
Установить шкиф большого диаметра на второй конец вала.
Надеть ремни и опять проверить легкость вращения.
На выходной вал надеть винтовой корпус.
К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

цепная или ременная передача должна быть оснащена защитным кожухом;
для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Дровокол: как выбрать и как изготовить

Читайте в этой публикации:
Дровокол: виды и особенности этого приспособления
Как сделать дровокол: варианты изготовления своими руками

Дровокол – приспособление весьма простое и немудреное, но тем не менее в значительной мере облегчающее человеку процесс заготовки топлива. Они могут иметь различную конструкцию, отличаться друг от друга возможностями и назначением – в общем, выбор этого инструмента весьма обширный, и разбираться с его ассортиментом однозначно придется, если вы задаетесь вопросом, какой дровокол выбрать для дачи? Именно этим мы и займемся в данной статье, в которой вместе с сайтом moyadacha.org изучим разновидности этого инструмента, ознакомимся с их особенностями и рассмотрим вопрос, как сделать дровокол своими руками?

Дровокол ручной фото

Дровокол: виды и особенности этого приспособления

Практически все виды дровоколов работают по одному принципу – двигатель инструмента натягивает на бревно или полено острые клиновидные ножи, и благодаря создаваемому давлению полено попросту раскалывается на части. Принцип работы одинаковый, но устройств, работающих согласно этому принципу, весьма много, и отличаться друг от друга они могут по разным моментам.

По способу установки бревна. Существуют как горизонтальные, так и вертикальные дровоколы. Разницу между ними можно не объяснять – в первом случае бревно укладывается на горизонтально расположенную станину, а во второй ситуации оно крепится вертикально. Также разница между этими приспособлениями заключается еще и в мощности – вертикальные дровоколы, как правило, мощнее и способны справляться с более толстыми бревнами. У вертикального дровокола имеется один существенный недостаток – он плохо приспособлен для работы с кривыми бревнами. Довольно часто искривленное полено вызывает аварийные ситуации.
Предельно допустимые параметры заряжаемых дров. В этом плане все дровоколы можно разделить на бытовые и промышленные инструменты. Первые, которые достаточно часто используют для заготовки дров на даче, вполне легко справляются с бревнами длиной до 500мм и диаметром до 300мм, а вторым, как говорится, по зубам бревна полутораметровой длины и диаметром до 700мм. В бытовых дровоколах давление колуна на бревно составляет 5 тонн или около того, а в промышленных машинах этого типа может достигать 25 тон.
Механический дровокол фото
Тип привода. Стандартно для бытовых целей применяется электрический дровокол с двигателем мощностью порядка 2,5кВт, который работает от обычной бытовой сети. Кроме них, для бытовых нужд дачных угодий, не имеющих подводки электричества, существуют бензиновые дровоколы – их мощность, в зависимости от типа двигателя, может быть намного больше, а усилие рубки достигать 8 тонн. В промышленности в большинстве случаев используется гидравлический дровокол. Также, если говорить о бытовом инструменте этого типа, то в отдельную категорию можно выделить массу ручного инструмента. Ручной дровокол весьма несложно изготовить своими руками, чем и пользуется большинство дачников.
Дровокол гидравлический фото

Кроме того, по конструктивным отличиям и принципу колки, а вернее движения колуна, все дровоколы можно разделить на следующие виды.

Распиловочный, где в рабочем цикле задействована цепная пила, которая предварительно режет бревна на чурки нужного размера.
Конусный дровокол, который в народе прозвали «шуруп», производительность этого инструмента оставляет желать лучшего.
Винтовой дровокол – самый распространенный вариант, отличающийся большой мощностью. Вращающийся винт задвигает бревно на колун, который, в свою очередь, раскалывает полено на части.
Гидравлический дровокол – полено двигает на колун гидроцилиндр, равного которому по силе давления человек еще не придумал.

В общем, есть из чего выбирать. Если подводить итоги всему написанному выше и выбирать среди всего этого разнообразия оптимальный вариант для дачи, то остановить свой выбор лучше либо на винтовой модели дровокола, либо же на гидравлическом инструменте. Именно они в состоянии за сравнительно небольшую цену обеспечить дровами любое дачное хозяйство.

Как сделать дровокол: варианты изготовления своими руками

Кроме электрических, бензиновых и прочих дровоколов, существуют еще и ручные, так сказать, бесприводные инструменты, которые изготовить своими руками проще всего. Конструкция их весьма простая, но на большую производительность работ и, самое главное, низкие трудозатраты рассчитывать здесь не приходится. Они способны лишь в незначительной степени упростить дело. О том, как сделать дровокол своими руками, смотрите в этом видеоролике.

Механический дровокол. В некотором роде его можно сравнить с качелями – он работает по принципу противовеса с использованием мощной пружины. Благодаря длинному рычагу подпружиненный колун взводится вверх, и когда рычаг отпускается, он просто падает на полено, раскалывая его на две части.
Еще одна модель ручного дровокола предусматривает использование систем рычагов и пружин – это более компактный дровокол, который потребует меньших усилий в процессе заготовки дров.

Кроме ручных дровоколов, существуют и приводные модели, изготовить которые своими руками весьма несложно. К примеру, дровокол «шуруп» – этот инструмент имеет элементарную конструкцию. и изготовить его можно из любого более или менее мощного электродвигателя. По сути, этот двигатель приводит во вращение конусный шуруп большого диаметра, который вворачиваясь в бревно, раскалывает его на две части. Вся установка собирается на ровном рабочем столе, который даже не потребуется оборудовать упором – оператор просто надавливает на вертикально стоящее полено до тех пор, пока шуруп сам не начнет вворачиваться в него. Дальше дело техники и времени – когда полено треснет, вы просто разделяете его на две части руками и, если фрагменты получились сильно большие, повторяете операцию с каждой отколотой частью в отдельности.

Как сделать дровокол фото

Не намного сложнее изготовить своими руками и винтовой дровокол. Его конструкция также весьма несложная – двигатель вращает шкив с закрепленной в его середине гайкой. В свою очередь, эта гайка заставляет двигаться винт, который оказывает давление на полено и надвигает его на колун, который одновременно работает и упором для полена. Чтобы винт был устойчив и не болтался в шкиве, его дополнительно фиксируют еще двумя неподвижными гайками. Все это дело собирается на станине, которая представляет собой банальный столик, сваренный из профильной трубы и листовой стали.

По большому счету, ненамного сложнее изготовить и гидравлический вариант дровокола – единственное «но» в его конструкции заключается в оборудовании, которое сделать своими руками практически невозможно – гидравлическую станцию придется приобретать целиком, вместе с компрессором, что обойдется дорого. Именно по этой причине гидравлический инструмент практически не подлежит изготовлению своими руками.

И в заключение темы про дровокол скажу несколько слов по поводу важных моментов, на которые при выборе необходимо обратить внимание в первую очередь. Во-первых, это вид дровокола. Как и говорилось выше, наиболее оптимальной моделью для дачи является простенький «шуруп» – как вариант, если нужно заготавливать много твердого топлива, то можно раскошелиться и на винтовую модель. Во-вторых, мощность – об этом тоже говорилось выше. Для бытовых нужд производят дровоколы с силой давления порядка 5 тонн. И, в-третьих, тип привода, с которым вы разберетесь самостоятельно. В принципе, можно взглянуть и немного дальше – в смысле, приобрести мощный дровокол и заняться производством дров на продажу.

moyadacha.org

Как сделать ручной дровокол из подручных средств своими руками

Дрова во все времена оставались для человека основным источником энергии, благодаря своей доступности, дешевизне и практичности в использовании. Появление в последнее время альтернативных методов и способов отопления (пеллеты, торф, уголь, газ) на фоне их постоянного подорожания не отменила популярности дров среди владельцев частных домовладений. Единственным «недостатком» древесины являются определенные трудности с ее заготовкой и подготовкой к использованию, связанные со значительными физическими усилиями по расколу чурбаков на поленья с помощью топоров или колунов (если мы говорим о частном хозяйстве). Однако вы вполне можете соорудить ручной дровокол своими руками, чертежи различных моделей которых всегда можно найти в сети.

Основные виды «самоделок»

Дровокол – это не настолько сложная конструкция, как может показаться многим, и для ее создания вам потребуется минимум усилий и знаний физических законов. При создании моделей стоит определиться с целями (тип дров, их общее состояние, планируемый объем заготовок) будущего дровокола, исходя из которых выбирать подходящий его тип. Основными видами дровоколов, которые вы вполне можете соорудить самостоятельно, являются: Ручной мини дровокол своими руками, работающий по принципу гидравлического пресса, не составит труда построить любому, кто имеет представление о работе поршневого оборудования. Его основой является гидравлический поршень, который может создавать одно из самых значительных усилий (до десятка тонн), толкая заготовку по направляющим к стопору. Лезвие может располагаться как на самом толкателе, так и на стопоре, имея как стандартный, так и крестообразный вид, увеличивающий производительность вдвое. Если у вас в хозяйстве «завалялся» электромотор (подойдет даже от старой стиральной машины) – вполне можно сделать ручной дровокол своими руками на его основе. Вам понадобится понижающий редуктор, шкивы для вращения вала и сам вал со специальной насадкой в виде конуса с нанесенной резьбой. Даже незначительной мощности электромотора достаточно для эффективной работы такого устройства, заключающейся во «ввинчивании» конуса в бревно и разрывании его на волокна. Если мы говорим о конечной стоимости будущего изделия, то самым доступным по цене для многих станет ручной дровокол, использующий обычную мускульную силу. Такой самодельный ручной дровокол сделать достаточно просто, одной из оптимальнейших конструкций является модель типа «журавль», представляющая собой прочную основу с закрепленным в верхней точке длинным плечом силы с противовесом или пружиной для возврата в исходное состояние. Усиленный дополнительным весом «клюв» выполняет функцию колуна, который за счет инерции и силы тяжести легко раскалывает даже самые тяжелые в обработке чурбаки. Существуют также различные мобильные вариации данного устройства (лом-колун, например), использующие тот же принцип инерции и отличающиеся в выгодную сторону своими размерами.

Что выбрать

Если вопрос финансов для вас не имеет значения, то оптимальным вариантом станут заводские модели различного типа, производительности и мощности. При желании сэкономить, вы вполне сможете собрать из подручных средств свой недорогой аналог, цена которого будет как минимум в 3-4 раза меньше, а эффективность приближена к магазинному варианту. Нет желания возиться с постройкой своего уникального дровокола и при этом отдавать свои «кровно заработанные» за навороченные конструкции с производительностью, которая вам вряд ли потребуется? Обратите свое внимание на недорогой ручной дровокол, чья простота, безопасность и эффективность позволяет легко управляться с ним даже пожилому человеку и слабому полу, а эффектный внешний вид станет дополнением к любому стилю интерьера.

kolundrov.ru

РубрикаРазное
