Самодельный мотоблок (49 фото изготовления)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

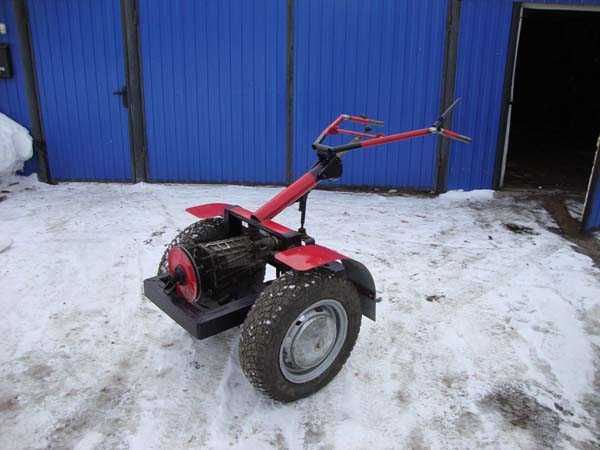

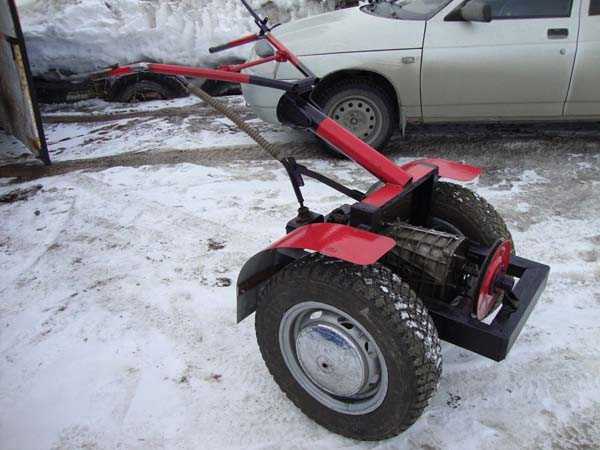

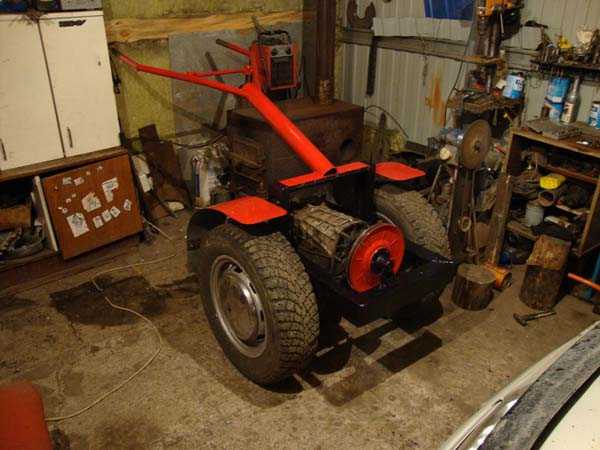

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

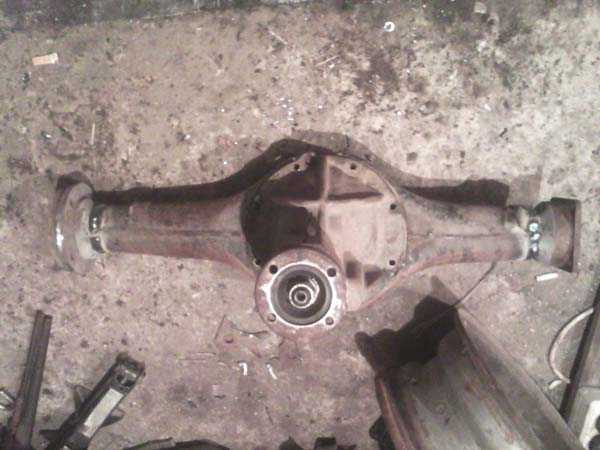

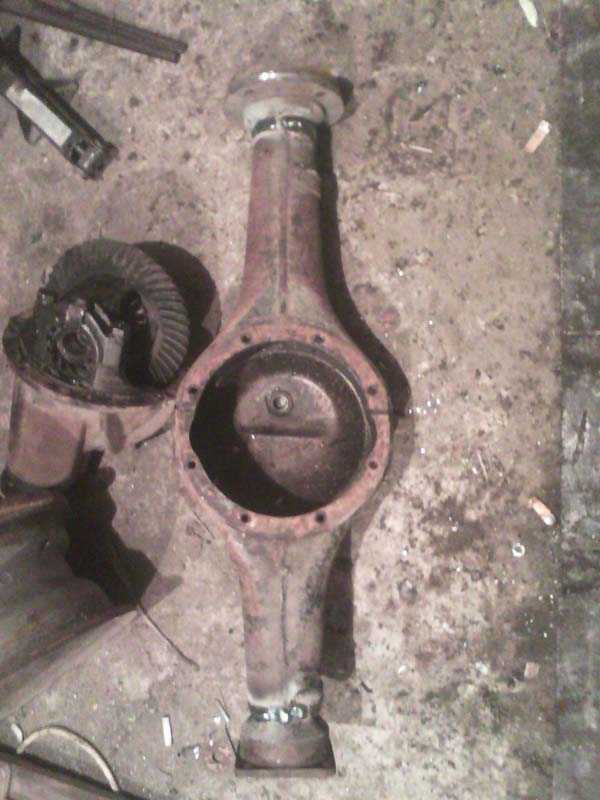

Задний мост от ВАЗ классика, был укорочен под колею.

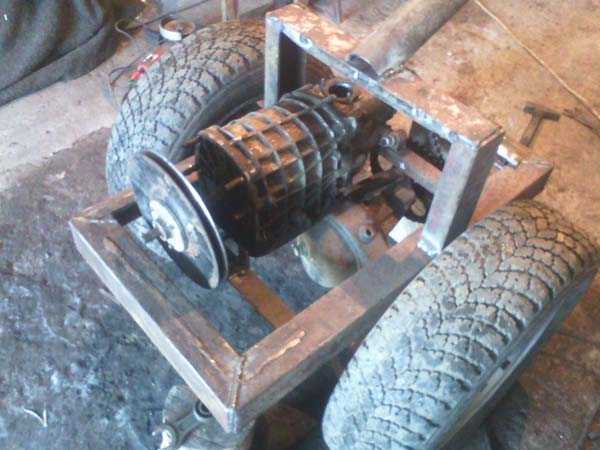

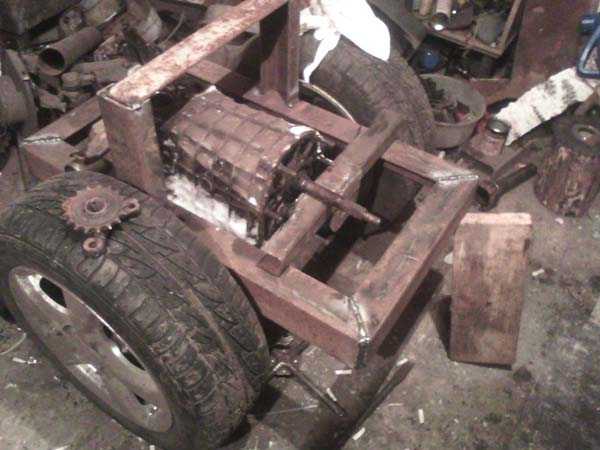

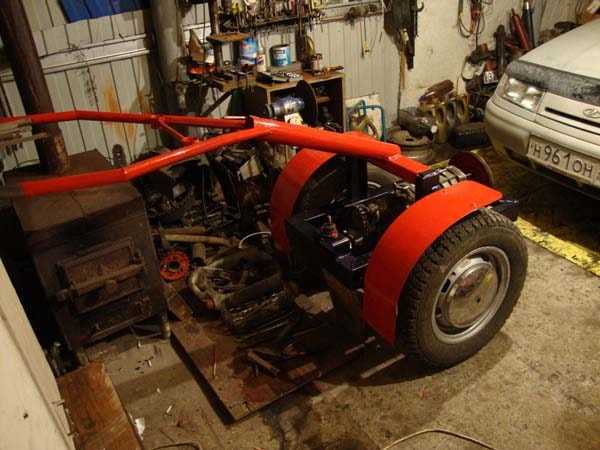

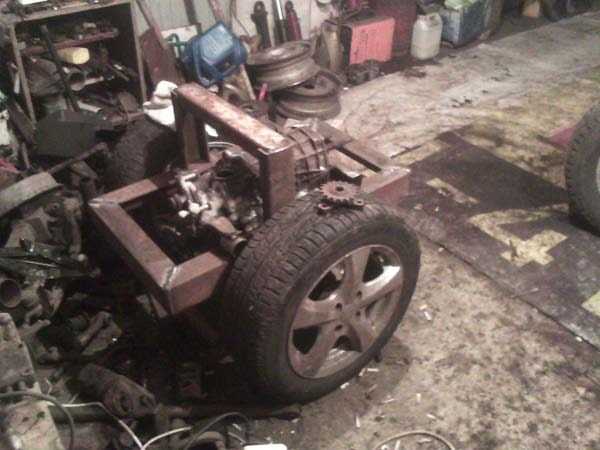

Из швеллера и уголка сварена рама.

Установлена КПП также от ВАЗа.

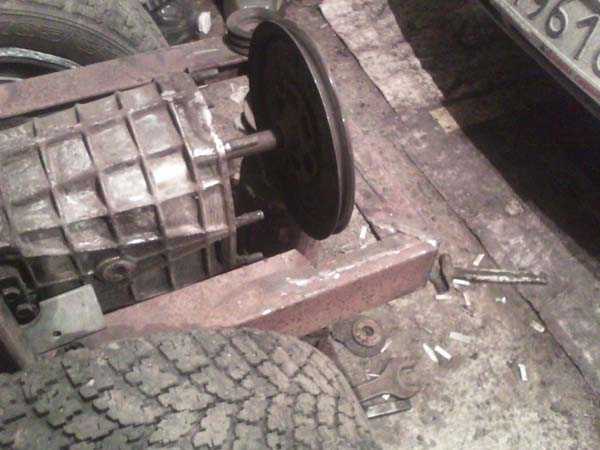

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

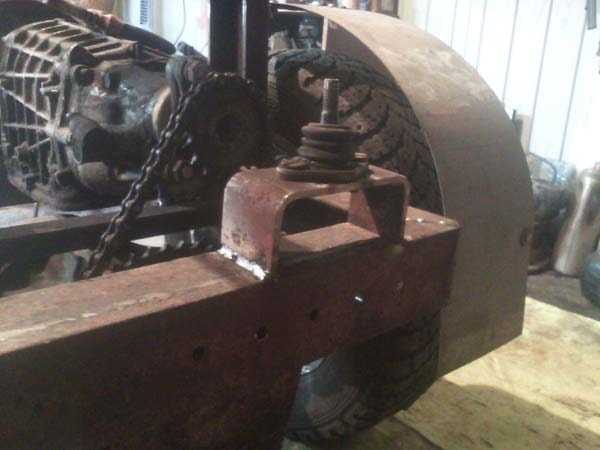

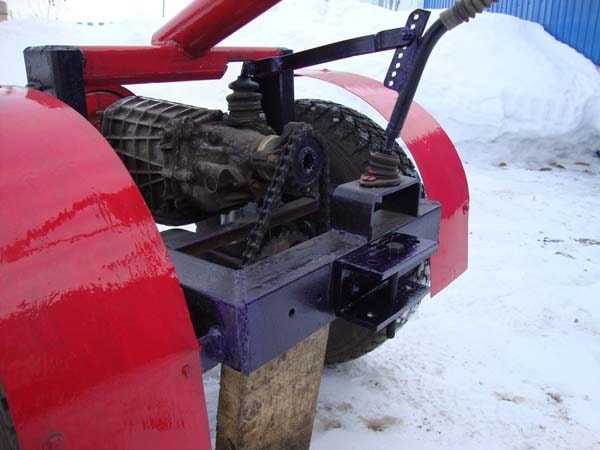

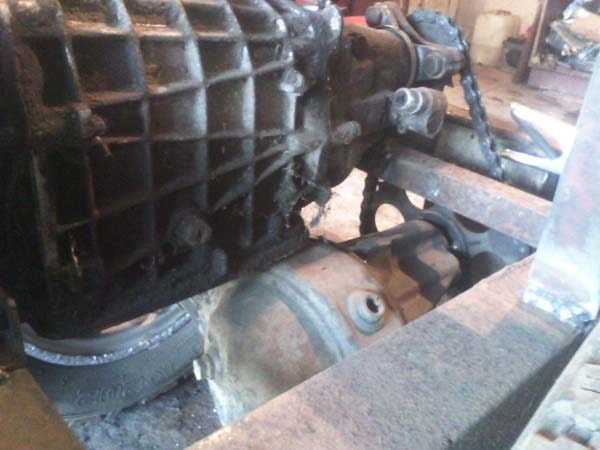

От КПП на мост идёт цепная передача.

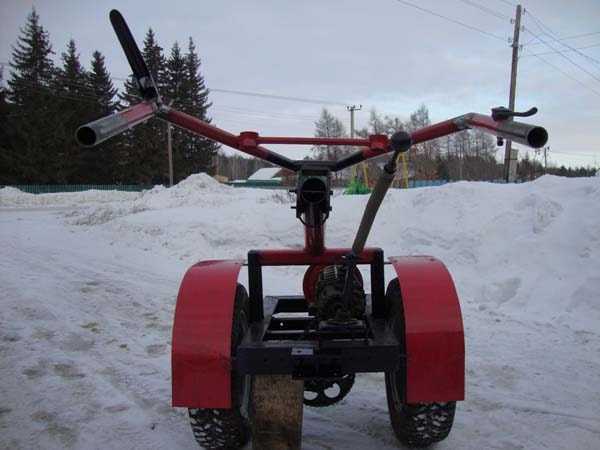

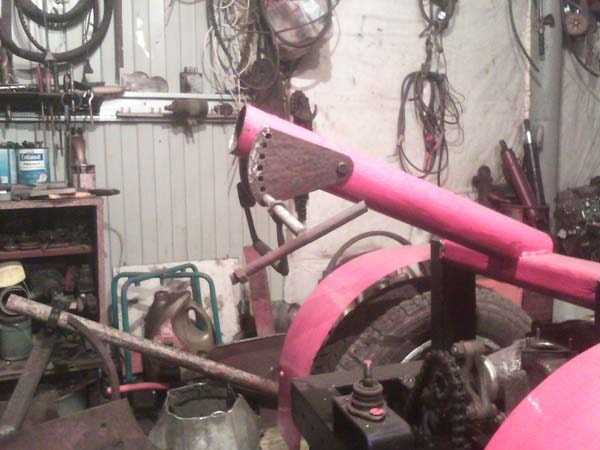

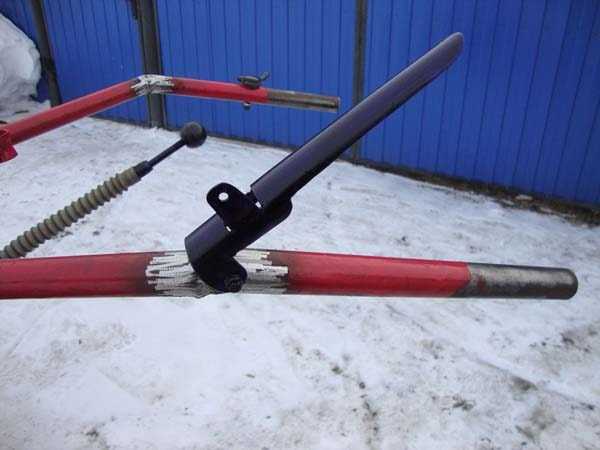

Регулируемый угол наклона ручки.

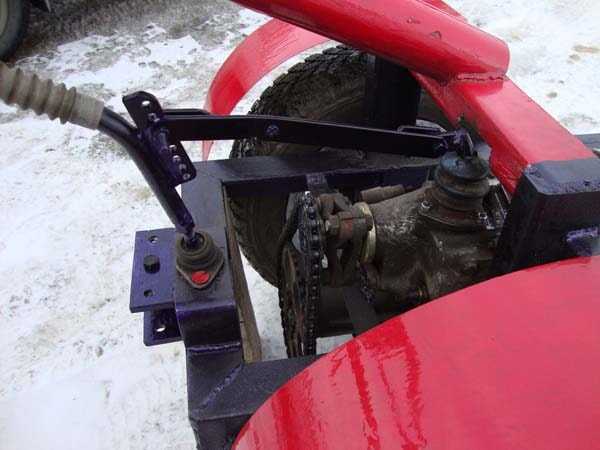

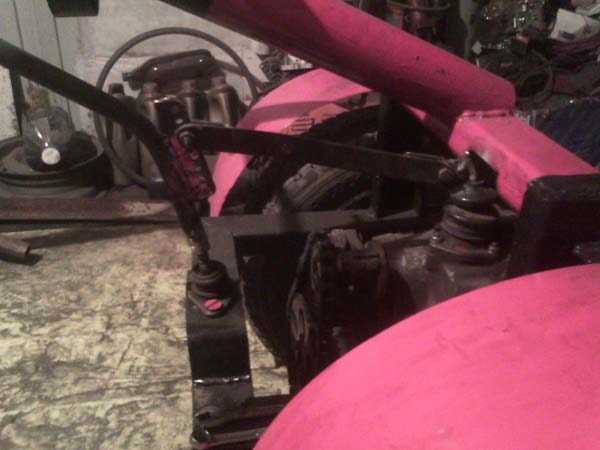

Механизм переключения передач КПП.

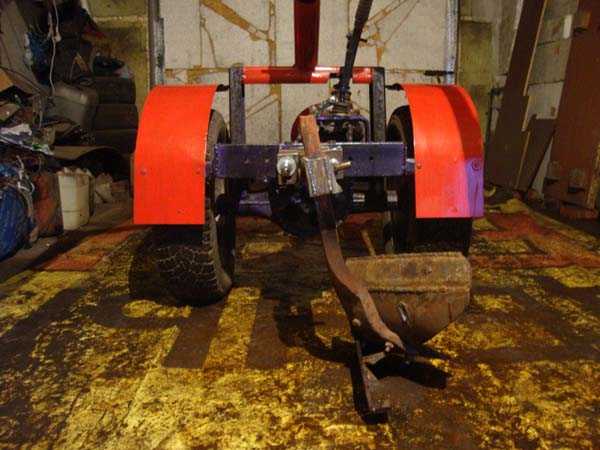

Также автор изготовил навесное для мотоблока.

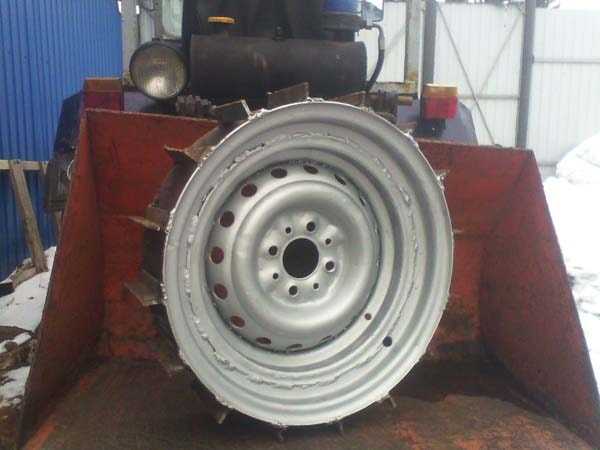

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

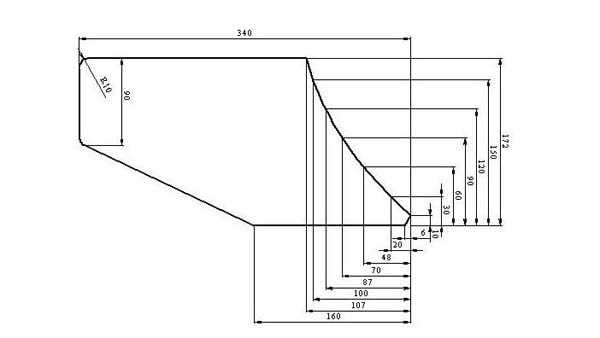

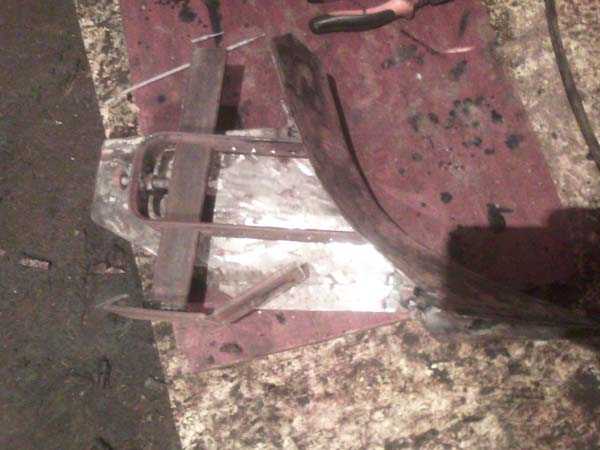

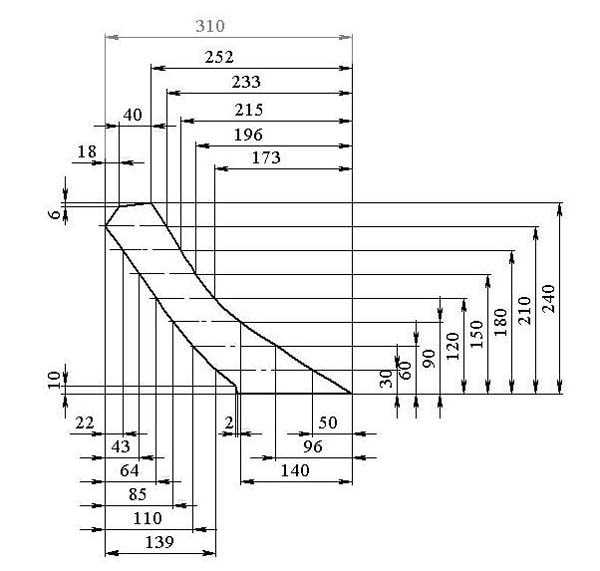

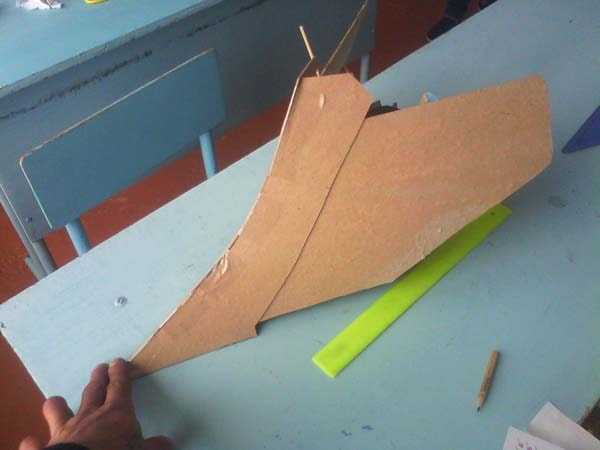

Чертежи плуга для мотоблока.

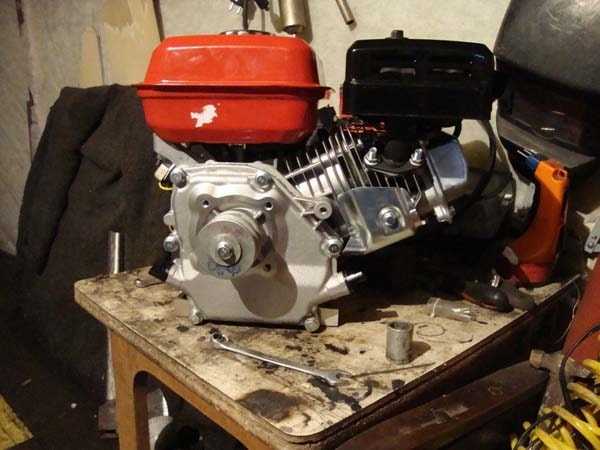

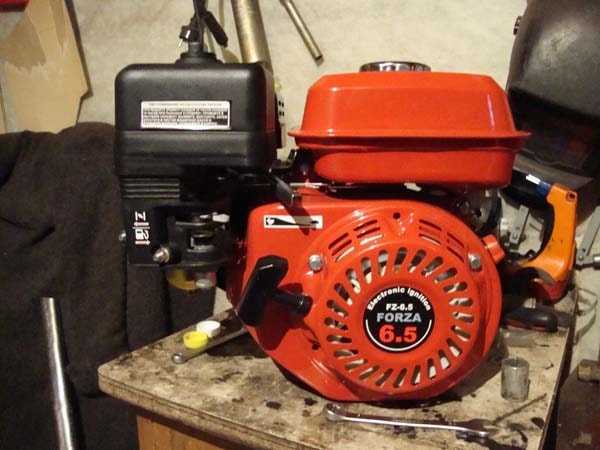

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

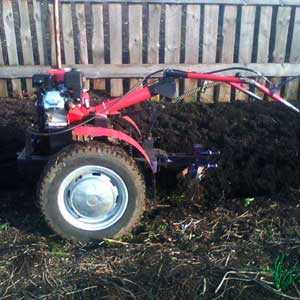

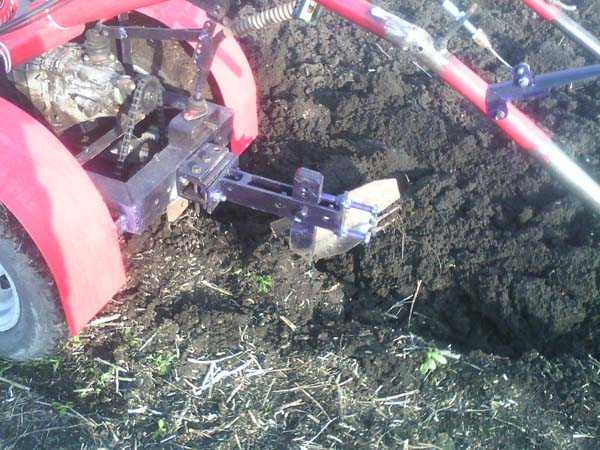

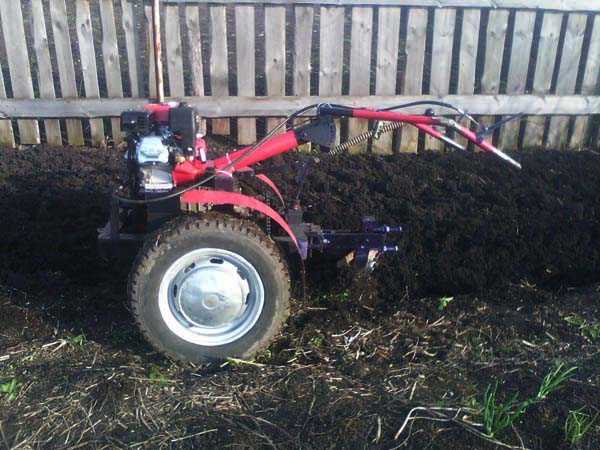

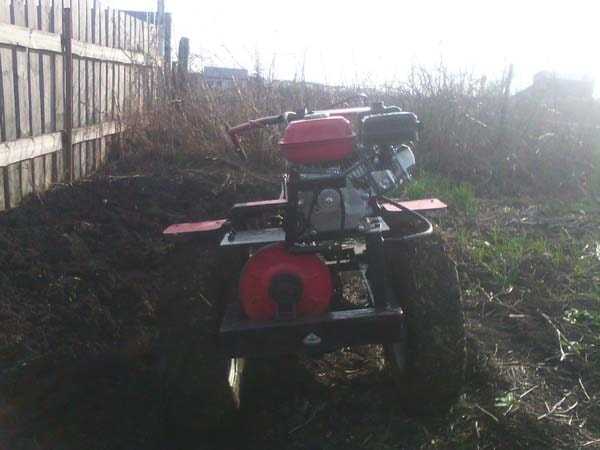

На фото: мотоблок в работе.

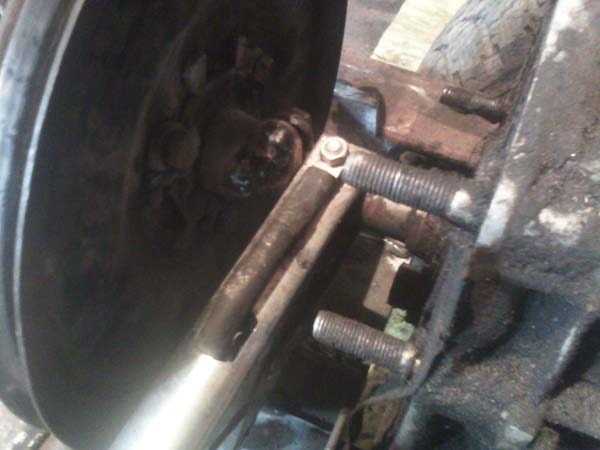

Сделано ременное сцепление.

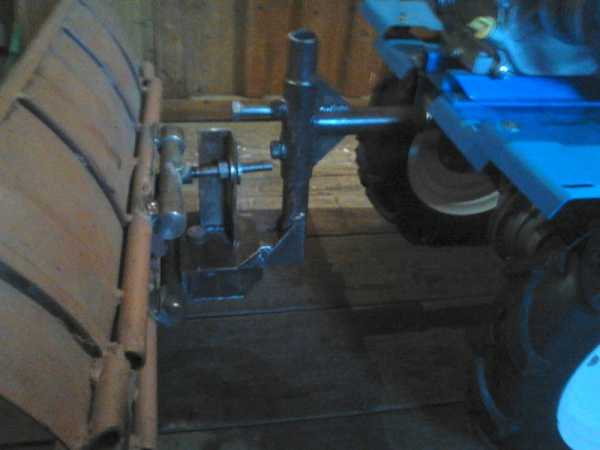

Адаптер для прицепа.

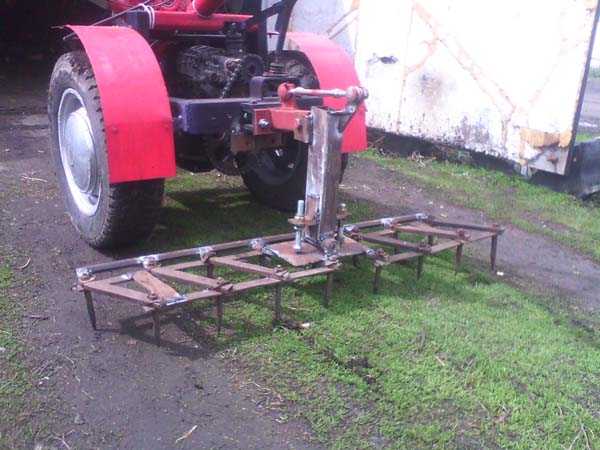

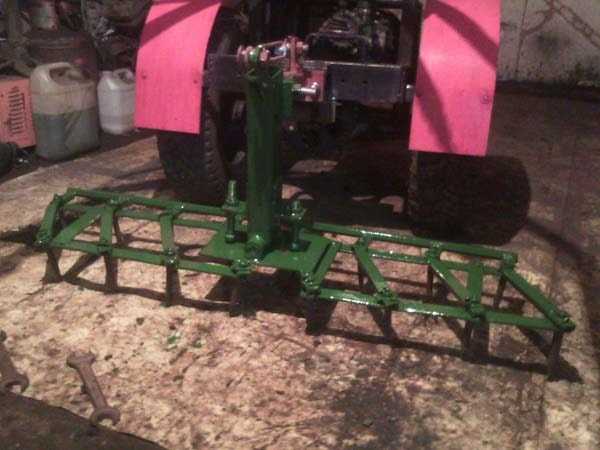

Также сделана самодельная борона для мотоблока.

Популярные самоделки из этой рубрики

Передний адаптер для мотоблока своими руками…

Самодельный мини трактор 4×4…

Дисковый окучник для мотоблока своими руками…

Прицеп для мотоблока своими руками…

Культиватор из бензопилы своими руками…

Сцепка борон своими руками

Самодельный прицеп для мотоблока…

Самодельный адаптер к мотоблоку…

Электрокультиватор своими руками…

Окучник для мотоблока своими руками…

Самодельный минитрактор своими руками…

Чертежи картофелекопалки для мотоблока: размеры, ф…

sam-stroitel.com

Самоделки для мотоблока. Самодельные приспособления и оборудование для мотоблока :: SYL.ru

Очень скоро после приобретения собственного участка встает вопрос ухода за ним. Если площадь его невелика, то можно обойтись и тележкой с ручным инструментом. Но это не всегда удобно, да и не всем под силу. А если участок больше по размеру, то здесь и вовсе не обойтись без «помощника». На выручку многим хозяевам приходит мотоблок. Но здесь опять-таки возникает проблема: как расширить его функциональные возможности? Конечно же, можно приобрести в тех же магазинах уже готовое заводское навесное оборудование. Главное, чтобы денег хватило на все. А есть еще один вариант: самоделки для мотоблока, изготовленные своими руками. Минимум инструментов и материалов, немного труда — и приспособления готовы. Главное, с минимальными финансовыми затратами. О том, что и как можно изготовить самому, — далее в данной статье.

Что можно изготовить?

Функциональные возможности мотоблока очень широки. Только зависят они от дополнительных приспособлений, которые к нему присоединяются. Самоделки для мотоблока являются хорошей альтернативой заводским механизмам. Главное, иметь немного фантазии и понимания дела. А изготовить можно практически все.

Изготовить для мотоблока своими руками можно следующие агрегаты:

Этот список можно продолжать. Но и так уже понятно, что самодельное оборудование для мотоблока позволяет выполнить все виды работ по участку.

Этапы изготовления

Весь процесс изготовления агрегатов для мотоблока своими руками условно можно разделить на несколько этапов. Для начала необходимо определиться, какое оборудование необходимо и какие функции оно будет выполнять. К примеру, если речь идет о прицепе, то в зависимости от выполняемых видов работ может изменяться конструкция. Самодельная тележка для мотоблока может обладать способностью выгружать грузы самостоятельно. Это очень удобно, если речь идет о перевозке насыпью удобрений, почвы, убранных овощей. В таких случаях поднять кузов и высыпать все гораздо проще, чем разгружать это вручную.

Следующий этап – расчет и изготовление чертежа. На этом этапе важно, чтобы мотоблок и полученное оборудование могли работать «в паре». Это касается мощности, размеров, способа крепления и многих других факторов.

После подготовки чертежа, когда известны необходимые материалы и инструменты, можно приступать к их подготовке. Работа будет выполняться быстрее, если все будет подготовлено заранее. В таком случае не нужно будет бросать работу и ехать в магазин за недостающими деталями.

И только когда все этапы подготовки пройдены, можно приступать собственно к изготовлению. На строительство может уйти много времени и сил. Но результат того стоит.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку. Параметры техники и навесного оборудования должны быть соответствующими. Поэтому необходимо уделить внимание следующим моментам:

• Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.

• Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.

• Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.

• Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.

Изготовление прицепа

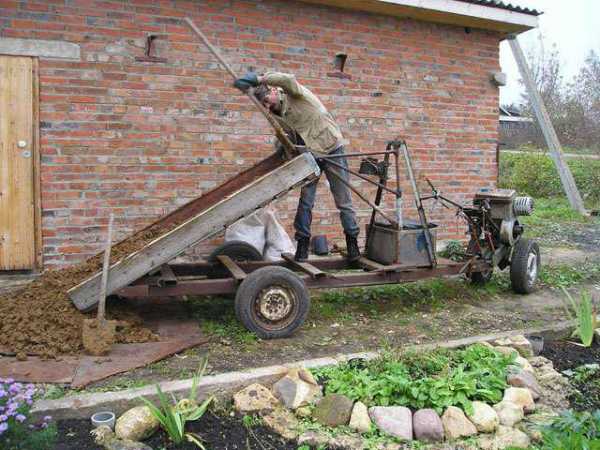

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку. Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя.

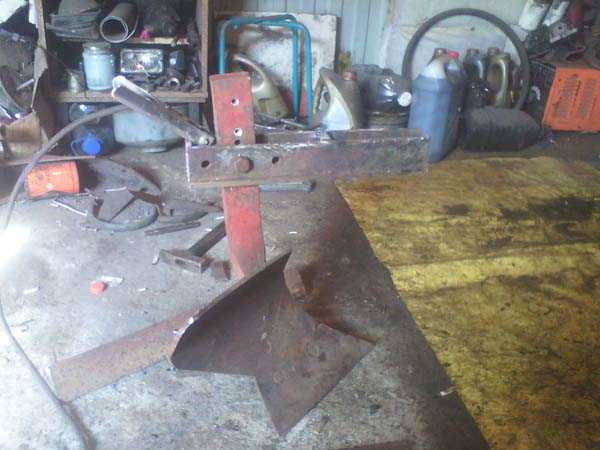

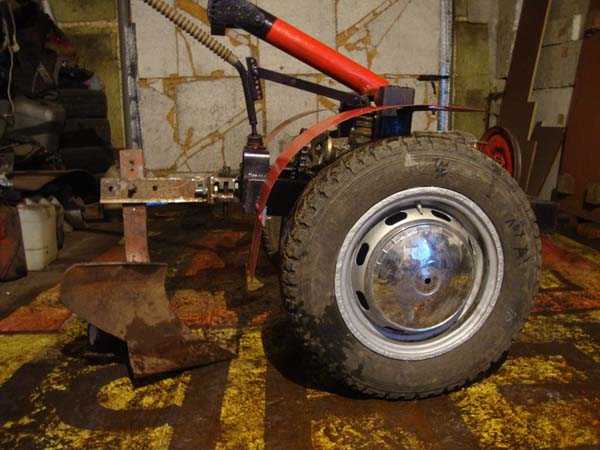

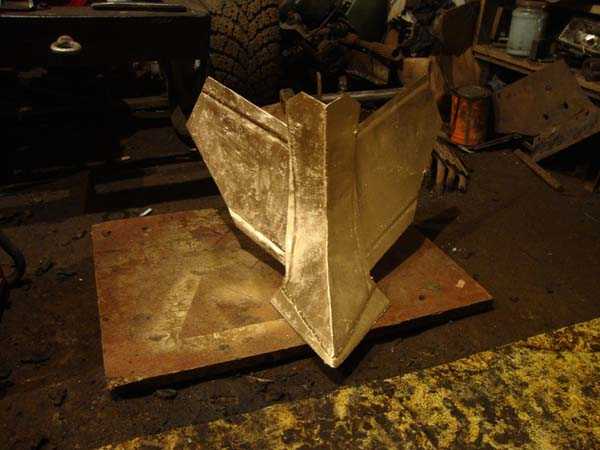

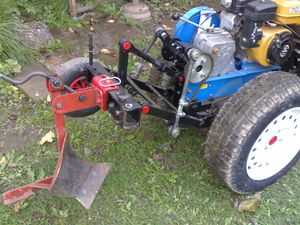

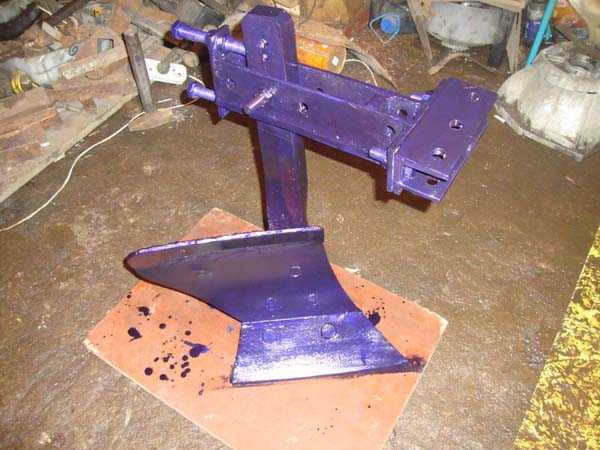

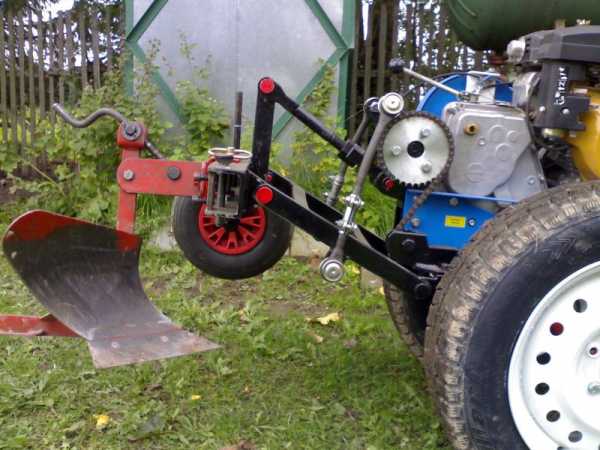

Плуг своими руками

Реальностью является самодельный плуг для мотоблока. Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы.

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм. Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы.

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

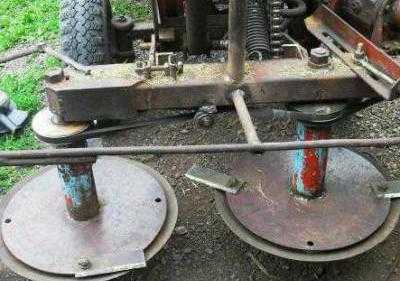

Самодельная косилка для мотоблока

Изготавливать косилку можно из подручных вариантов. В таком случае для начала изготавливается рама. Чаще всего в качестве исходного материала берут металлический уголок 40х40 мм. Иногда берут основу от заводских косилок. Но это более дорогой вариант.

На готовую раму крепят подшипники, в которые монтируется ось для колес. После этого крепится рабочая часть. От ее вида зависит тип косилки: роторная, сегментная или соединенная с повозкой. В действие она может приводиться цепью от редуктора бензопилы. В случае роторной косилки берут металлические диски, между которыми крепят ножи. Во втором случае ножи крепятся на металлическую планку. На металлический брус крепят колесо (подойдет от старой детской коляски), которое приводится в действие ВОМ от техники. На этом самодельная косилка для мотоблока готова.

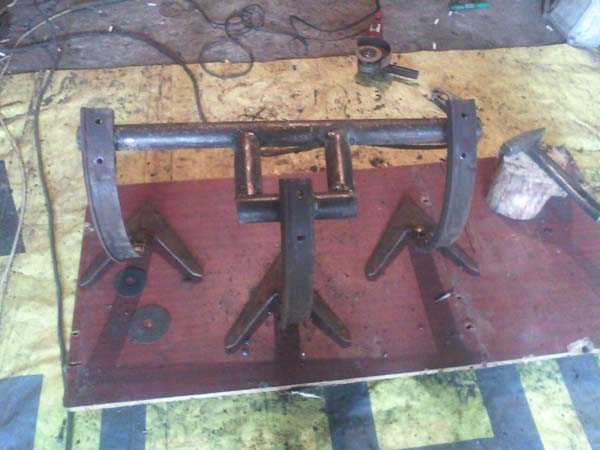

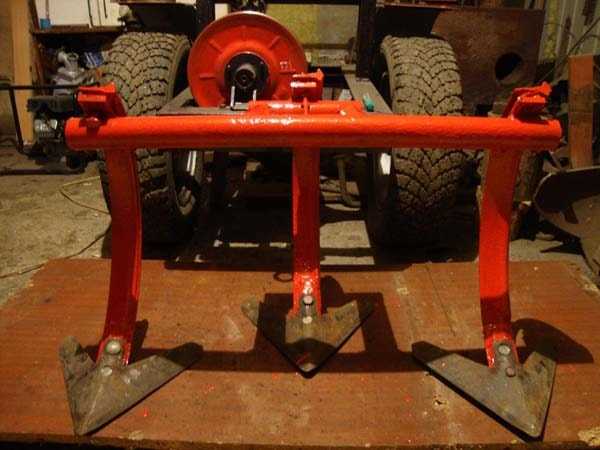

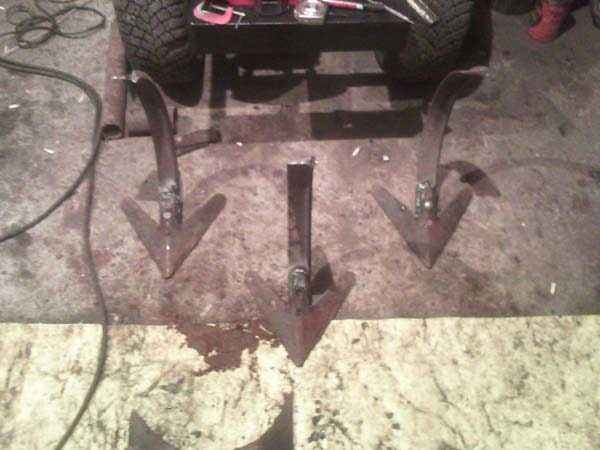

Изготавливаем культиватор

Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.

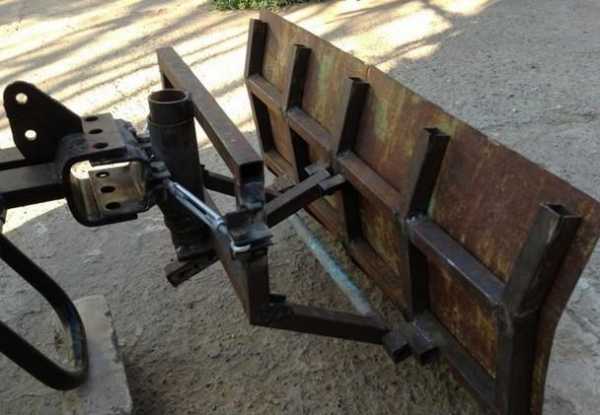

Самодельный отвал

Еще одно популярное приспособление для мотоблока – отвал. Он может использоваться для очистки снега, разравнивания почвы. Основу гнут из стального листа толщиной 1-2 мм. К ней крепятся вертикальные ребра жесткости из более толстого металла.

www.syl.ru

Самодельное навесное оборудование для мотоблока своими руками: чертежи, видео

С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

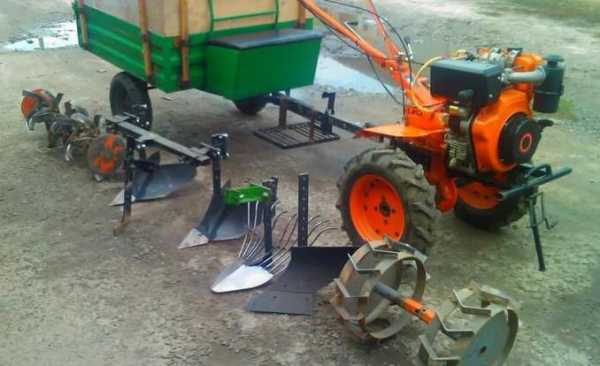

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

1. Грунтозацепы позволят мотоблоку двигаться по пашне.
2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

• листовую сталь толщиной 2-3 мм, достаточно сталь обычного качества ст3;
• равнобокий уголок 35-50 мм;
• трубу с внутренним диаметром более 25 мм.

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

• лемех – врезается в почву;
• отвал – служит для создания заданного движению пласту и оборот;
• полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

• бункера, где концентрируется посевной материал;
• дозатора в виде барабана, вращающегося совместно колесами мотоблока, он захватывает картофелины и направляет их в семяпровод;
• семяпровода, направляющего семена в почву;
• рыхлителя, создающего посевную борозду в почве;
• дисковых окучников, завершающих операцию посева картофеля.

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

• тонкая листовая оцинкованная сталь;
• профильные трубы для формирования корпуса навесного оборудования;
• полосовая сталь толщиной 4-5 мм;
• катаный уголок небольшого формата.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

• листерный (туковый) окучник конструктивно похож на корпус плуга с двумя отвалами, он движется в междурядьях, перемещая землю из канавки в гряду. Их используют при сравнительно небольшой ширине междурядий;
• дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
• роторный (пропеллерный), имеющий активные пластины, подкидывающие почву в гряду.

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

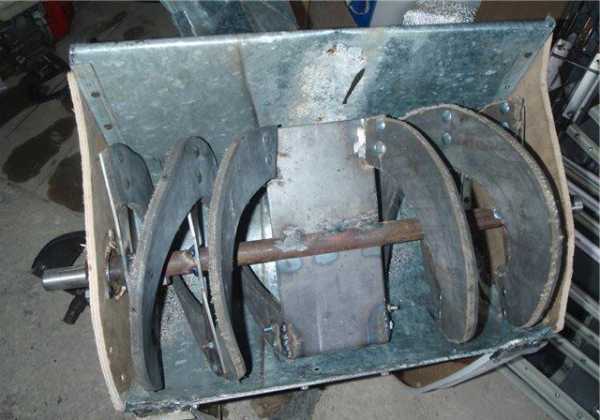

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

• шнековый с роторным отбрасывателем;
• бульдозерного типа с отвалом;
• лопата-отвал – это упрощенный тип снегоуборщика;
• роторно-вентиляторный.

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

moymotoblok.ru

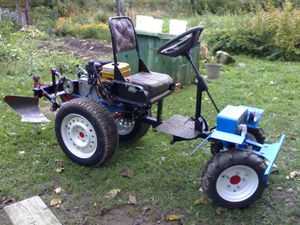

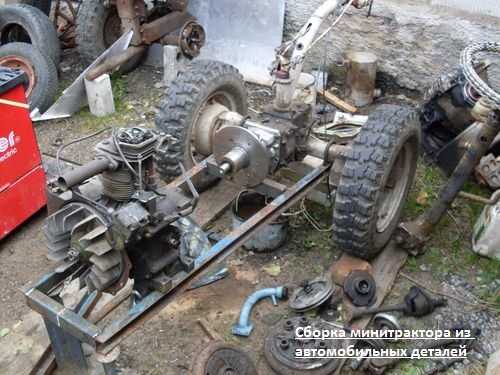

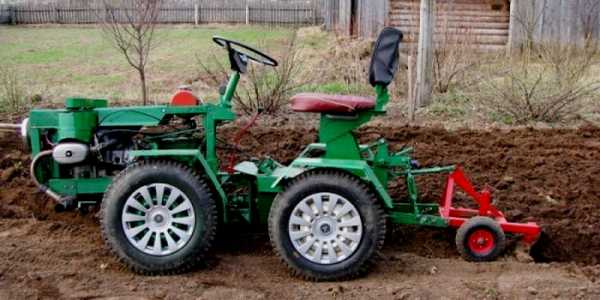

Как сделать минитрактор из мотоблока: самоделки для моторизированных блоков

Много дачников и владельцев земельных участков уже успели оценить все достоинства современного мотоблока, который значительно упрощает процесс обработки грунта. Такое устройство имеет мощный двигатель, работающий на бензине или дизельном топливе, который установлен на колёсной базе. Благодаря своей конструкции такое оборудование помогает людям выполнять множество задач в саду или на огороде. Но как известно, современный человек всегда стремится усовершенствовать любую технику, это коснулось и мотоблоков, которые оснащаются дополнительными самодельными приспособлениями, значительно расширяющими функциональные возможности минитрактора.

Универсальные мотоблоки – возможность для экспериментов

Если владелец приусадебного участка в состоянии работать с разным слесарным инструментом, то ему не составит особого труда придумать новые способы применения мотоблоков, а не только по их прямому назначению для культивации почвы. В первую очередь такая возможность появилась благодаря грамотно спроектированной конструкции моторизированного блока. Поэтому домашнему мастеру не составит особого труда сделать самоделки для такого оборудования путём навешивания на него различных усовершенствованных устройств. При этом на прилавках магазинов уже существуют готовые конструкции для расширения функционала мотоблока.

Дополнительная оснастка мотоблока

Хочется отметить, что большинство самоделок можно подразделить на несколько обширных категорий – стандартные навесные дополнения и капитальная реконструкция мотоблока, когда моторизированный агрегат будет выступать в качестве основы. Большинству дачников и садоводов-огородников доступны следующие усовершенствования для механизированных устройств обработки почвы:

• снегоуборочная система;
• система для перемещения сыпучих стройматериалов: песок, щебень и т. д.;
• газонокосилка для стрижки газонов и удаления бурьяна;
• система посадки и копки картофеля, которая значительно упрощает выращивание данной овощной культуры;
• плуг и устройства для окучивания зелёных насаждений.

Но прежде чем усовершенствовать мотоблок, важно понимать, что устройство должно обладать достаточным запасом мощности. Хотя в большинстве случаев бензиновые и дизельные устройства ещё на стадии производства разрабатывались с запасом мощностных характеристик и домашнему мастеру просто глупо не воспользоваться этим.

Если рассматривать мотоблоки, работающие от электричества, то они не всегда могут, подойди для экспериментов. Именно по этой причине самоделки применяются для оборудования, работающего на жидком топливе.

Переоборудование современных мотоблоков

Хочется отметить, что при определённых навыках слесаря, должном упорстве и наличии всех необходимых расходных материалов из обычного мощного мотоблока можно своими руками по предварительно составленному проекту сделать многофункциональный трактор в миниатюре. Однако предела совершенствования самоделок из мотоблока не существует, и каждый человек при большом желании и небольших денежных вложениях сможет смастерить целый многофункциональный комбайн для облегчения работ на приусадебном участке.

1. Моторизированный блок с прицепом. Такая самоделка подразумевает создание дополнительного прицепного устройства, которое подсоединяется к мотоблоку при помощи жёсткой сцепки. Основным нюансом при изготовлении такого усовершенствования является соблюдение смещений центра тяжести, который должен отходить назад. Помимо этого, понадобится выполнить увеличение ширины передней оси путём установки специальных втулок, которые есть в продаже на рынках и специализированных магазинах. Дополнительно придётся установить дифференциал, который сделает минитрактор максимально манёвренным.
2. Переоборудование мотоблока в вездеход. Переоборудовав моторизированный агрегат в вездеход, его владелец получит множество преимуществ, облегчающих сложные работы в саду или на огороде. Такая капитальная переделка основывается на креплении мотоблока путём сварки на специальном каркасе, оснащённом 4 колёсами вращательное движение, к которым, передаётся через карданный вал на заднюю ось машины. При этом в зависимости от мощности силового агрегата можно сделать как небольшой квадроцикл, так и минитрактор.
3. Самоделка для подборки сена. Многим фермерам знаком сложный процесс заготовки сена для крупнорогатого скота. Конструктивно такое дополнение состоит из сварной системы, изготовленной из труб и специальных штырей, закреплённых на пластине. Такое устройство чем-то напоминает большие грабли, которые устанавливаются сзади моторизированного блока и сгребают скошенное сено. Дополнительно в передней части закрепляется ось, с колёсами превращая агрегат в самодельный минитрактор из мотоблока. Такая самодельная машина отлично справляется со сборкой скошенной травы.
4. Принимая в учёт тот факт, что в большинстве регионов нашего государства в зимний период года выпадает много осадков в виде снега, многие владельцы приусадебных участков задумываются о переоборудовании мотоблока в снегоход. Такое усовершенствование позволит человеку легко передвигаться по любым снежным заносам. А учитывая, что в зимний период мотоблок не используется по своему основному назначению то, такая самоделка может оказаться, как нельзя кстати. Одной из вариаций такого усовершенствования считается установка гусениц, которые превратят мотоблок в прекрасное средство передвижения по заболоченной местности.

Чтобы самодельный трактор, собранный своими руками, прослужил без поломок достаточно длительный период, важно правильно выбрать бензиновый мотоблок, мощности которого будет достаточно, чтобы выдержать дополнительные нагрузки. Плюс ко всему желательно чтобы агрегат был с максимально расширенной базой колёс. В этом плане отлично подойдут мотоблоки модельного ряда Каскад или Зубр, которые зарекомендовали себя среди потребителей как надёжные и практичные устройства.

Такие мощные и качественные мотоблоки смогут как вспахать огород, так и тянуть за собой прицеп, полный груза, или при наличии гусениц проехать по непроходимому бездорожью или скосить траву на газоне, а также выполнить множество других полезных работ на приусадебном участке.

Сфера использования самоделок из мотоблока

Уже многие домашние мастера, которые переделали свой мотоблок в самодельное многофункциональное землеобрабатывающее, передвижное или тяговое устройство, смогли в полней мере оценить такие усовершенствования. Всевозможные самоделки используются для уборки снега, сбора скошенной травы, культивации огорода, посадки и уборки картофеля, перевозки разных грузов и во многих других сферах сельского хозяйства. В общем, усовершенствование мощного мотоблока ограничивается только финансовыми возможностями и фантазией его владельца.

Как видно, сделать самоделки для мотоблока своими руками под силу каждому человеку. При этом усовершенствованный небольшой трактор обойдётся намного дешевле купленного аналога в магазине. В общем, не стоит бояться экспериментировать в усовершенствовании садового оборудования и первые результаты не заставят себя долго ждать.

nashgazon.com

Самоделки для мотоблока своими руками (фото)

В последнее время среди мелких фермеров и дачников набирает распространение такое полуавтоматическое устройство, как мотоблок. Благодаря его работе ручной труд реже встречается в чистом виде, а объемы и скорость выполнения работы возросли. Некоторые, применив смекалку и начальные навыки, смогли изготовить под мотоблок различные агрегаты или приспособить его для выполнения дополнительных видов сельскохозяйственных работ. Как правило, в стоковом состоянии, этот агрегат сам по себе предназначен только для вспахивания или рыхления земли. Но некоторым своими руками удалось его приспособить под кошение травы, как мини трактор, сеялку или снегоход. Рассмотрим в этой статье некоторые идеи.

Самоделки для мотоблока

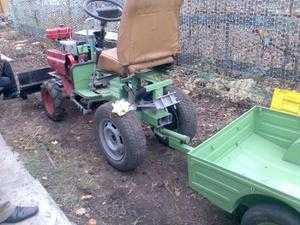

Машины предназначены для облегчения труда человека и самоделки из мотоблока не исключение. Кто пробовал вспахивать землю, держа в руках рукоятки мотоблока, подтвердят, что это довольно тяжело и утомительно. Куда лучше было бы, если бы он ехал сам. Достичь этого можно, если переоборудовать мотоблок в минитрактор. Так как просто сесть на мотоблок не получится, это чревато опрокидыванием, нужно поднять центр тяжести и добавить еще одну ось, шириной 1,5 метра. Ось самого агрегата тоже нужно будет расширить примерно до этих же пределов. Для этого можно воспользоваться услугами токаря. А можно по бегать по магазинам или по искать в интернете насадки на приводной вал. Они расширят колесную базу.

Как правило, большинство мотоблоков не имеют дифференциала, что отрицательно сказывается на маневренности. На правое и левое колесо передается одинаковое количество вращений от двигателя. При повороте колесо, которое ближе к центру угла поворота совершает меньше оборотов чем то, которое находится дальше от центра – выполнение этого условия как раз и обеспечивает дифференциал. В оси мотоблока его роль будет выполнять поворотный удлинитель, который будет допускать определенный угол поворота.

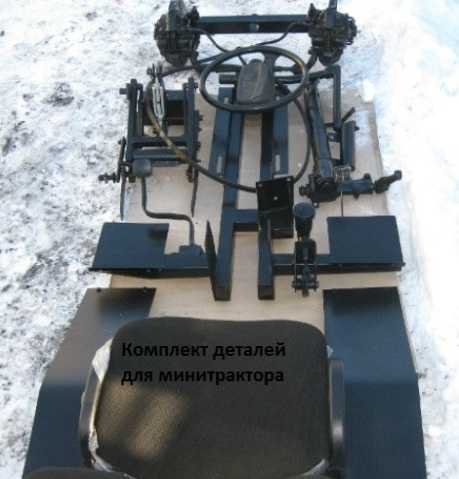

В продаже можно найти все комплектующие для переделки. Полный комплект включает в себя :

• Раму с подушками для крепления двигателя
• Крепления для педалей
• Кресло для водителя или хотя бы готовое посадочное место
• Рычаги управления блокировкой
• Готовое рулевое управление
• Передняя балка с установленными ступицами и тормозной системой
• Навески для крепления агрегата, оснащенной подъемным механизмом

В случае если все комплектующие покупались готовыми в магазине, то трудностей в переделке не должно возникать. Но если не было возможности все купить, то можно изготовить все самостоятельно. Подойдут запчасти от автомобиля. Идеальным вариантом будет установка деталей от отечественного автомобиля, так как их себестоимость очень низкая. В этом случае их нужно будет несколько переделать, например, укоротить рулевые тяги.

Когда минитрактор готов, его можно доукомплектовать под снегоход. Для этого возможно, потребуется переделать колеса целиком или найти на уже имеющиеся диски широкую резину с мощным протектором.

Внимание: для всех вариантов переоборудования нужно выбирать только мотоблок с водяным охлаждением. Как правило, они способны выдерживать большие нагрузки и не при этом не перегреваться, в отличие мото-агрегатов с воздушным охлаждением.

Идею изготовление колес-снеготопов можно заимствовать у гусеничного трактора. Для изготовления, взять гусеницу от гусеничного трактора небольшого размера, существуют резиновые гусеницы, они легче весом, а значит нагрузка на «сердце» будет меньше. Процесс следующий – из нескольких звеньев гусеница собирается в замкнутое кольцо размером чуть-чуть меньше колеса минитрактора. Далее перед ее установкой колесо воздух из колеса выпускают и на спущенное колесо одевают снеготоп. Теперь качаем воздух в колесо и снегоход готов.

Как видим, сложного ничего нет. Все упирается в фантазию и немного в умелые руки. При наличии и того и другого можно придумать не только вышеперечисленные изобретения, но и другие полезные мотто-агрегаты.
