Буржуйка для гаража самостоятельное изготовление

Как создать в гараже комфортные условия для работы? На помощь придет старый проверенный метод обогрева помещений – сделанная буржуйка для гаража своими руками. Разные формы и устройства печи, возможность работать на любом виде твердого топлива – это залог популярности буржуек.

Сначала ознакомимся с достоинствами и недостатками этого способа отопления гаражного бокса.

Недостатки и преимущества использования буржуйки

Эта самодельная печка для гаража имеет всего три недостатка:

1. Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
2. Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
3. Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.

Достоинств у самодельной печки для отопления гаража на порядок больше:

• способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
• возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
• буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
• простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
• такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
• добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.

Разберем подробнее процесс изготовления печки в гараж своими руками.

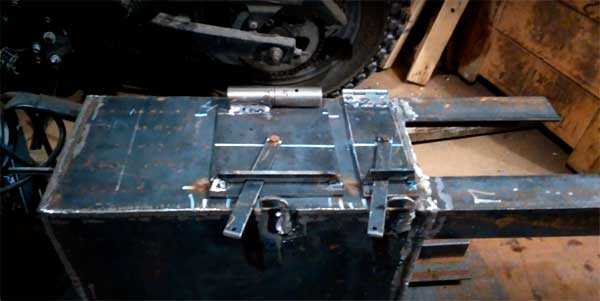

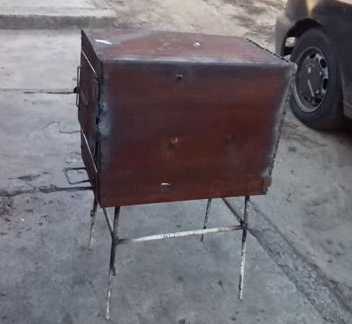

Пошаговая инструкция изготовления печи

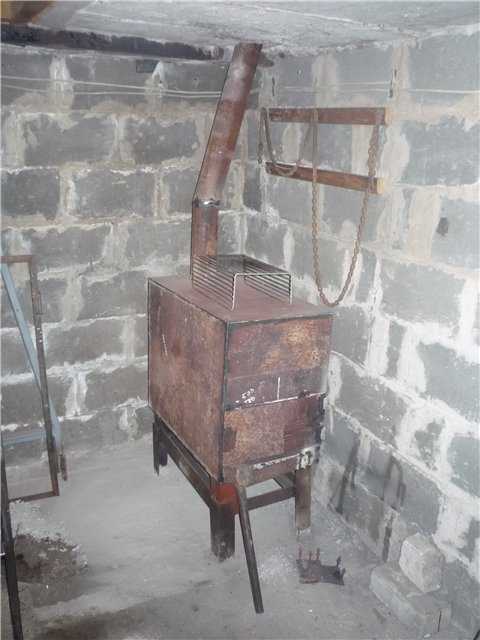

Печку в гараж делают из различных материалов. Мы разберем вариант производства прямоугольной печи длительного горения своими руками. В нашей конструкции предусмотрен:

• зольник для сбора золы в виде выдвижного ящика в нижней части;
• основной отсек сжигания топлива;
• дымохода, сделанного из оцинкованной трубы;
• системы конвекции и верхнего отделения с выполненной конфоркой для приготовления пищи.

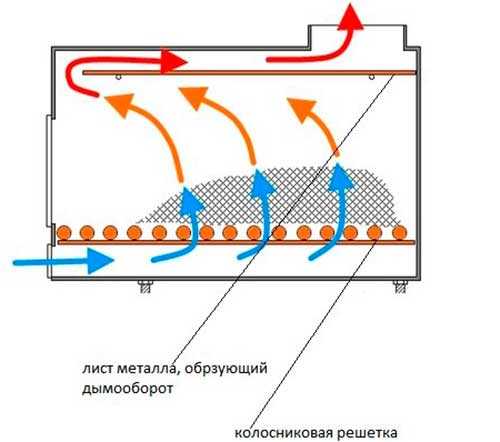

Принцип действия основан на сохранении тепла кирпичами и постепенного обогрева бокса. На стенах буржуйки предусмотрена установка вертикальных конвекционных трубок. Холодный воздух поступает в них снизу, нагреваясь, выходит их трубок и распространяет нагретый воздух по помещению. При этом бокс быстро нагревается и увеличивается уровень КПД. Чтобы сделать такую буржуйку дл гаража, потребуется выполнить несколько операций:

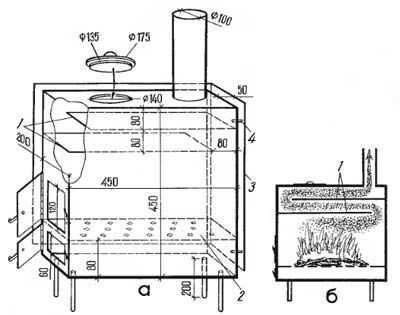

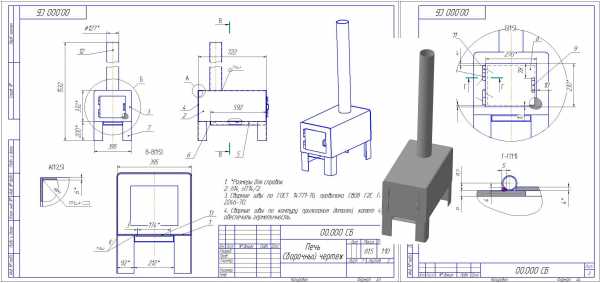

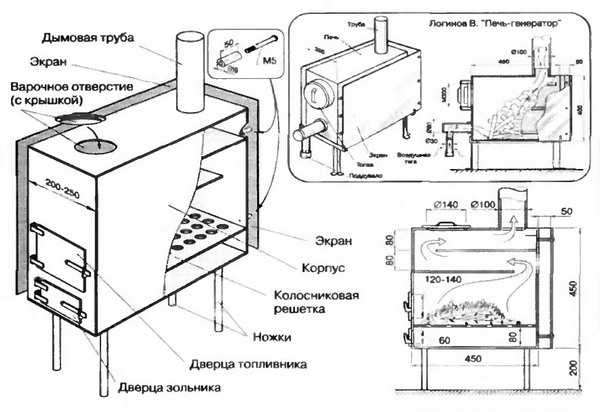

1. Перед началом работ, сделайте чертеж отопителя. Можно найти готовый эскиз в интернете и внести корректировку по вашим габаритам. Для производства корпуса, потребуется подготовить:

• дно;
• 2 боковинки;
• заднюю часть, выполненную по размерам печи;
• лицевую часть делаем меньше по высоте, учитывая выдвижной ящик зольника.

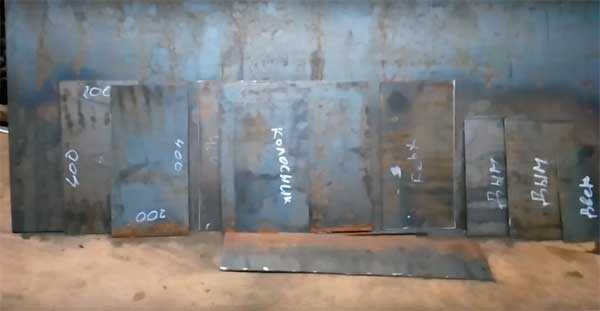

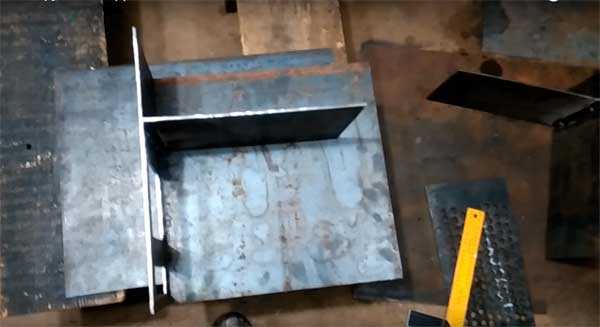

2. Из листового металла, толщиной 3-4 мм, с помощью болгарки или электрических ножниц по металлу вырезаем заготовки. Дополнительно потребуется подготовить отрезки уголков для крепления колосника, направляющие для зольника. У вас должна получится конструкция, с большой камерой сжигания дров, небольшой нижней полостью для сбора золы и четвертая часть высоты оставляется для укладки кирпичей и варочной панели. Здесь по разметке привариваются отрезки уголка, для укладки листа металла.
3. Изготавливаем из толстой листовой стали или стальных прутков колосник. Если используется лист, его толщина должна быть не менее 5-6 мм. Для производства колосника из прутков подойдет катаная проволока 8 мм или арматура. Сделав из длинных отрезков габарит колосника, прихватите их сваркой. Отрезав несколько продольных перемычек, приварите их к рамке. Для большей жесткости и предотвращения попадания в зольник крупных углей, расстояние между перемычками не должно превышать 5-7 мм.

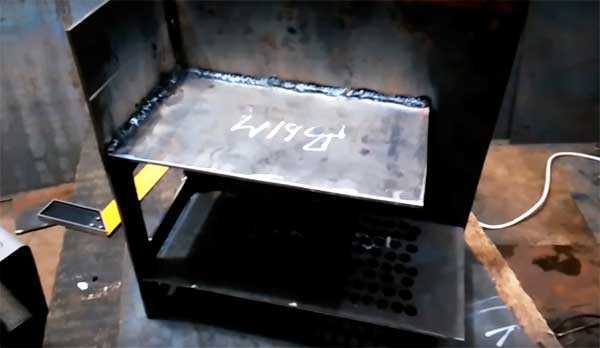

4. Разметив место установки колосника, приварите к боковинам уголки для его укладки. Теперь, с помощью электросварки соберите коробку конструкции, обязательно проверьте диагональ и правильное соединение всех деталей. Обварите коробок в 1 проход, отбейте шлак, убедитесь в отсутствии пор и дырок.
5. Уложите колосник на уголки. Приваривать его не следует, таким образом, вы легко сможете почистить или заменить испортившуюся деталь. По размерам делаем зольник, не забудьте на передней части коробка сделать ручку.

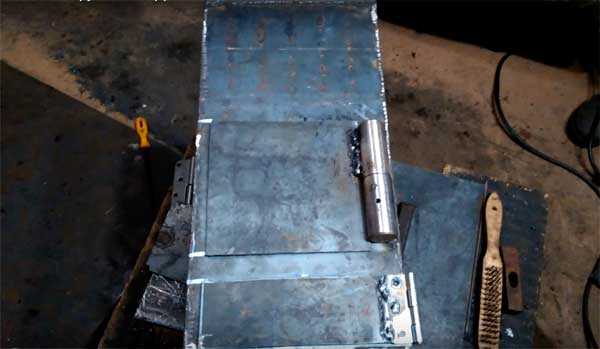

6. На лицевой части вырежьте люк для закладки дров. Можно купить готовую чугунную дверцу или сделать ее из толстой стали. Из отрезков тонкой трубки и прутков сделайте простые петли и закрепите дверцу, сделав на ней небольшую ручку. Дверца должна плотно прилегать к корпусу, поэтому можно прикрепить с внутренней стороны шнур асбеста, а снаружи установить простую щеколду или шпингалет.
7. С задней стороны, электросваркой или сверлом сделайте отверстие под вывод дымохода и приварите небольшой отрезок трубы. Диаметр ее должен быть немного меньше труб вентиляции. Зачищаем болгаркой все швы. Печь в гараже можно покрасить огнеупорной краской.

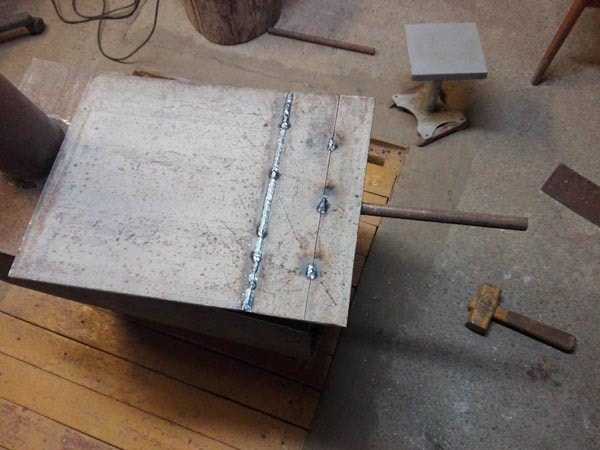

8. На верхние уголки кладем лист стали и ровным слоем укладываем шамотный или огнеупорный кирпич. Сверху располагаем варочную панель.
9. Остается приварить на боковой части печи отрезки стальных труб, которые выполняют роль конвектора. В зависимости от желания можно приварить ножки из уголка.

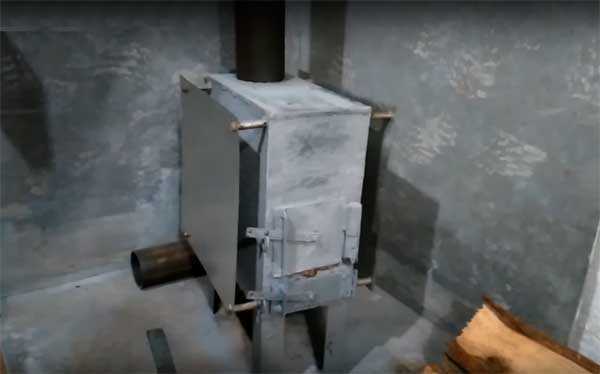

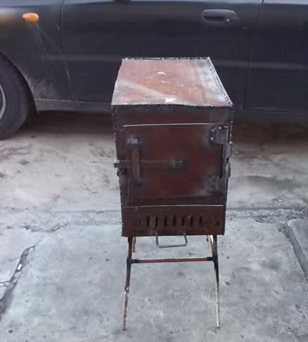

После всех этих работ, печь устанавливается на подготовленное ровное место и подключается дымоход с шиберной заслонкой, с помощью которой можно регулировать тягу. Он состоит из нескольких частей. Первая труба одевается на выходящий из печи для гаража патрубок и поднимается вертикально под потолок. Вторая труба оснащается отводом, проходит до места выхода из гаража и надежно изолируется в месте прохода сквозь стену минватой или другими теплоизоляционными материалами.

Изготовить заслонку в трубе просто. Для этого проделайте отверстие по диаметру прутка в начале горизонтальной трубы. Пруток вставляется внутрь и к нему прихватывается круглая деталь меньшего диаметра. На конце прутка сделайте загиб или прихватите небольшую рукоять. Теперь изменяя положение заслонки, вы сможете увеличить или уменьшить поток воздуха.

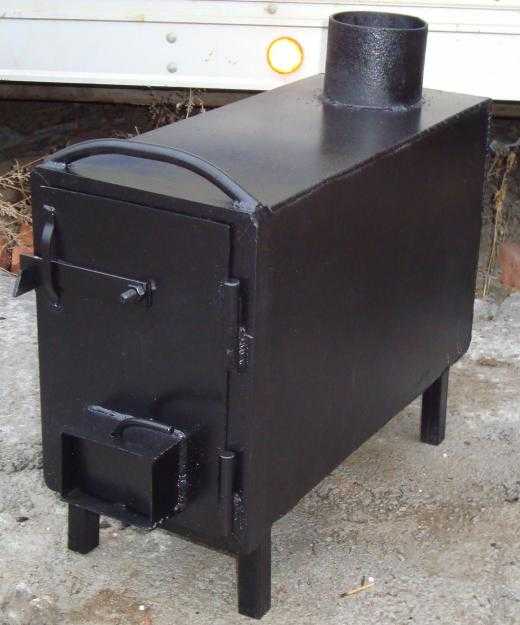

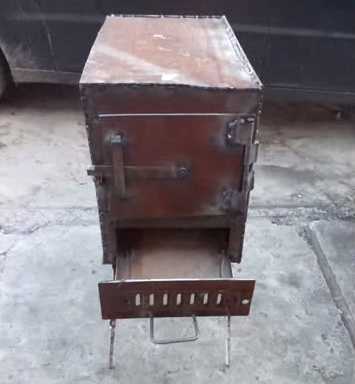

Самодельная печь для гаража длительного горения готова. Теперь в гараже всегда будет комфортная температура. Но потребуется сделать дровяной угол и запас дров и обеспечить безопасное место для установки печи.

В заключение несколько советов как сделать печку не только производительной, но и безопасной.

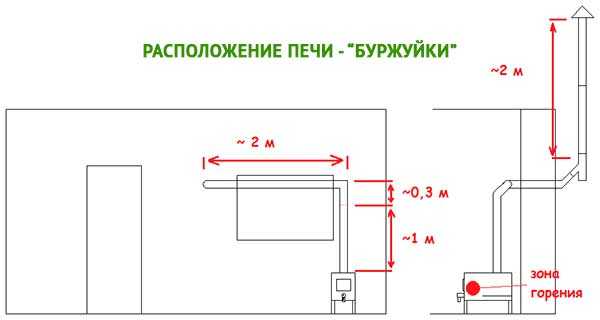

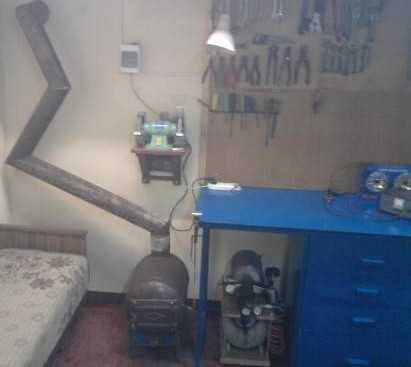

Поняв как сделать печь в гараж, правильно выберите для нее место. Как правило их располагают в углу бокса, недалеко от стены, закрепив на стене лист асбеста или другого теплоизоляционного материала. Лицевую сторону лучше сделать с фольгой.

Не располагайте печку ближе 2 м до машины и легковоспламеняющихся жидкостей. Если вы обложите печь по бокам кирпичом, вы получаете не только устранение возможных ожогов, но и долго отдающую тепловую энергию отопительную систему.

В гараже, обустроенном печкой, должна хорошо работать вентиляция. Некоторые опытные автолюбители делают небольшие зазоры между луткой и воротами для доступа воздуха в большем объеме.

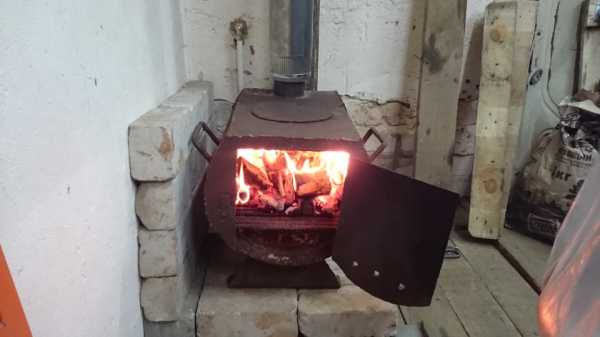

Лучше оборудовать место установки печи защитной ширмой из негорючих материалов. Нельзя устанавливать печь на полы из горючих материалов. В этом случае их следует накрыть листом тонкого металла. Расстояние до стен из дерева или пластика должно быть не менее 150-200 мм. Для предохранения  от деформации при нагреве, их лучше закрыть негорючими теплоизоляционными материалами.

Как сделать буржуйку в гараж, да очень просто. Мы разобрали самый сложный вариант самодельной печи. Можно сделать простую конструкцию из отрезка трубы большого диаметра, приварив донышко и верх печи с патрубком для дымохода. Конструкций много, важно обладать небольшими навыками сварочных работ и в вашем гараже всегда будет уютно и тепло.

Удачи.

postroigarage.ru

самодельные печки для гаража и дачи

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка – одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи – в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Содержание статьи:

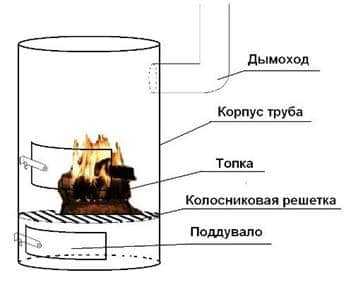

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

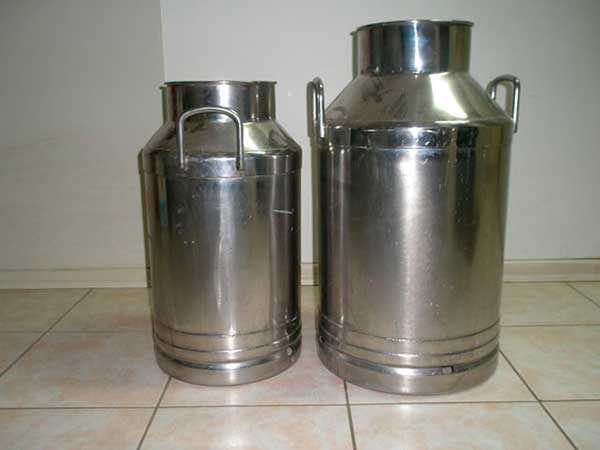

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

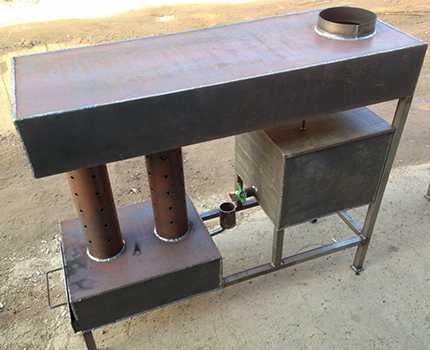

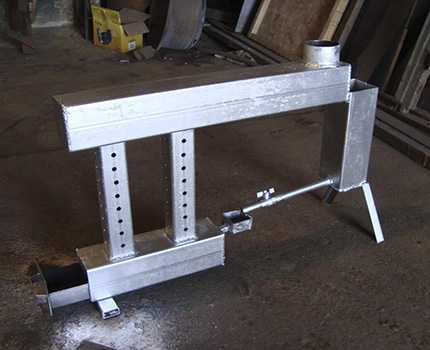

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

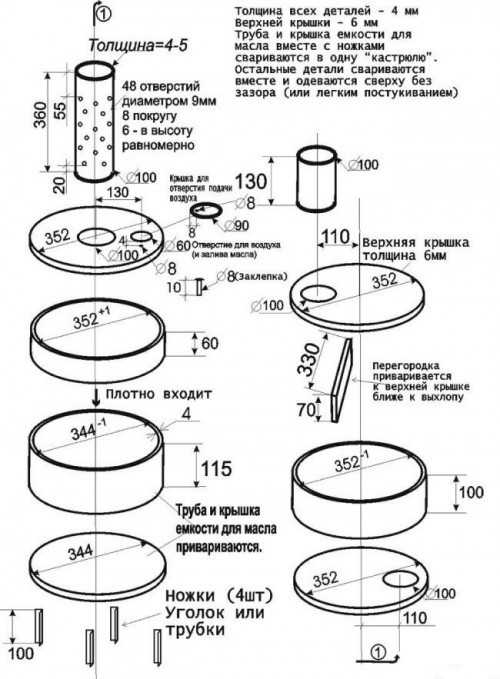

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

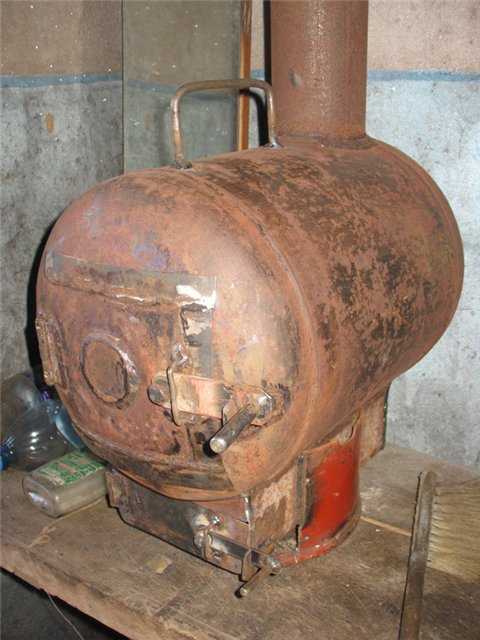

Печь-буржуйка из баллона и бочки

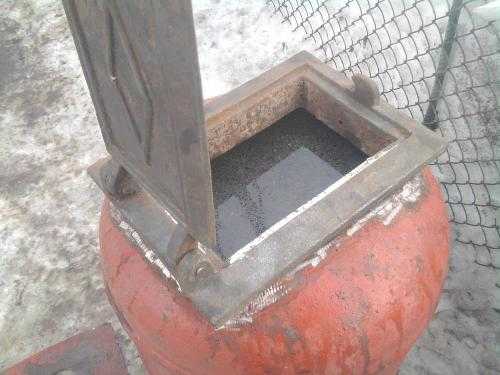

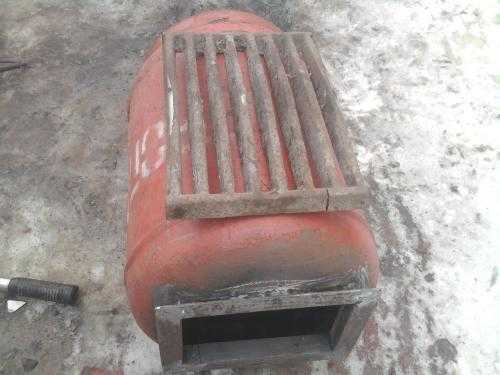

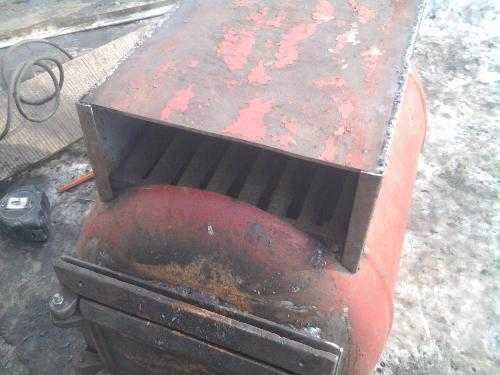

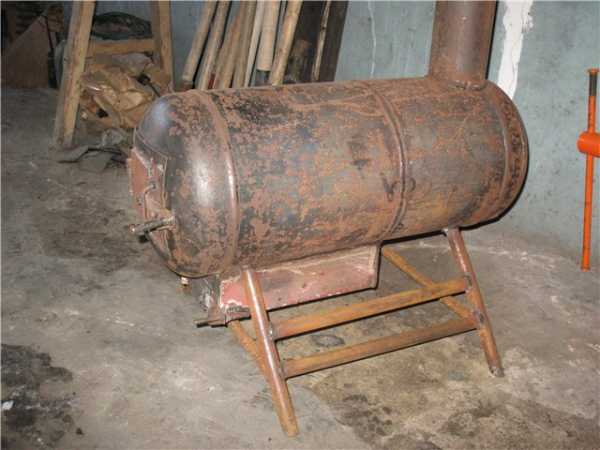

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

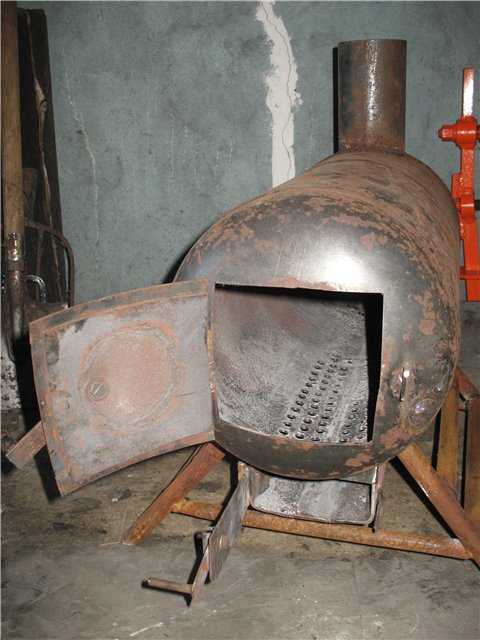

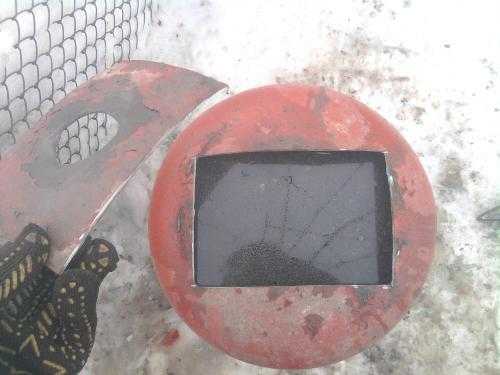

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели .

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

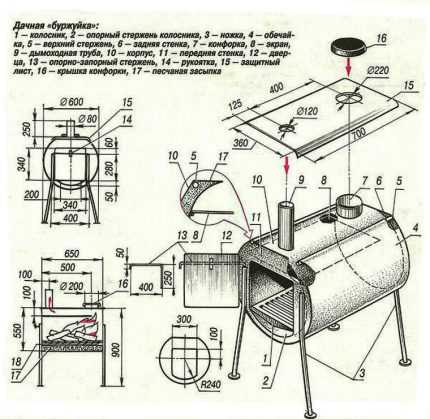

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению .

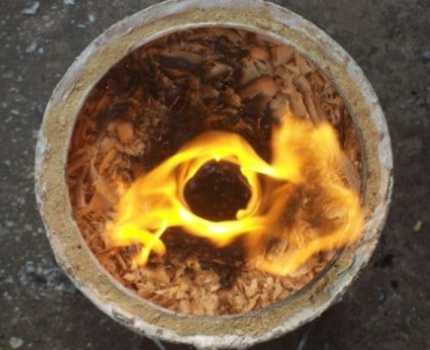

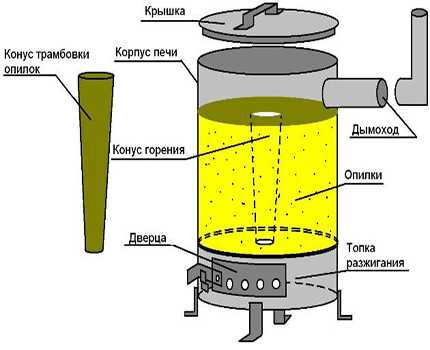

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как своими руками.

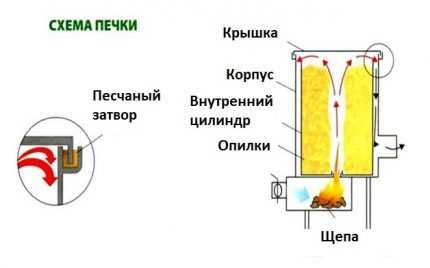

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению .

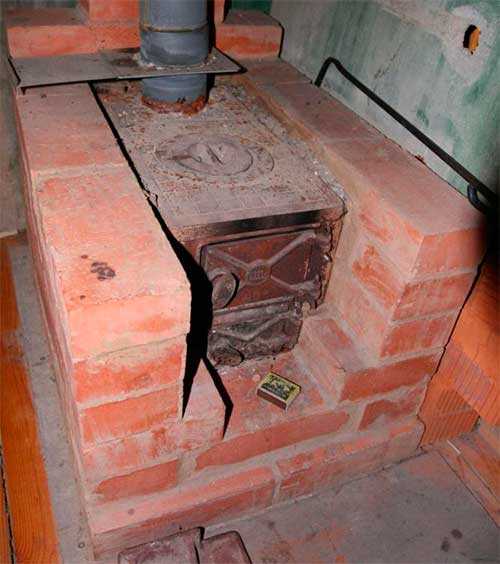

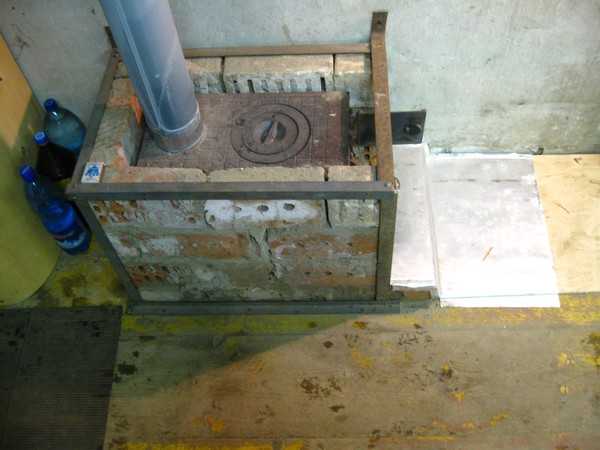

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по своими руками со схемами и чертежами.

Вариант #1 – печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

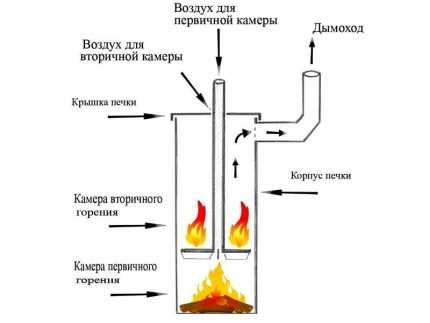

Вариант #2 – буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

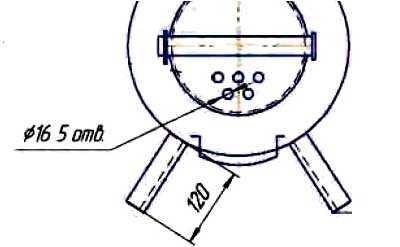

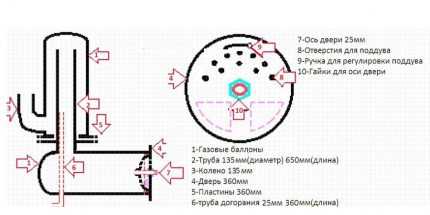

Вариант #3 – печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье – ваши успехи вдохновят на эксперименты других пользователей.

sovet-ingenera.com

Буржуйка в гараж своими руками: фото пошаговой сборки

Маленькая самодельная буржуйка в гараж: пошаговое изготовление печи с фото и описанием всего процесса, а также видео от автора самоделки.

Для отопления гаража или небольшого жилого помещения дачи или бытовки достаточно маленькой, компактной печки буржуйки которая не занимает много места. В этой статье мы рассмотрим пошаговую сборку такой печки для гаража.

Размеры буржуйки:

• Ширина — 200 мм.
• Длина — 400 мм.
• Высота — 400 мм.
• Высота ножек — 200 мм.
• Дымоход диаметром — 100 мм.

Материалы для изготовления:

• Листовой металл толщиной 4 и 3 мм.
• Уголок 40 мм – 80 см.
• Труба для дымохода диаметр 100 мм.
• Электроды – 2,5 мм 1 кг, 3 мм – 10 шт.
• Отрезные круги для болгарки 125 мм – 8 шт.
• Зачистной круг – 1 шт.

Далее предоставлены все фото работ по сборке печки.

Из листового металла болгаркой с отрезным кругом вырезаны все части буржуйки.

В передней стенке вырезаны проёмы для дверки топки и зольника, колосники сделаны из пластины в которой насверлены отверстия. В этой конструкции предусмотрены две пластины которые создают для дыма лабиринт тем самым повышая теплоотдачу печи.

На фото показана одна приваренная пластина лабиринта дымохода.

К передней стенке приварены петли и дверки для токи и зольника.

Сделаны задвижки для дверок, приварены ножки из уголков, высота ножек 20 см.

По бокам закреплены тепловые экраны из листовой стали толщиной 3 мм. Установлен дымоход из трубы сечением 100 мм.

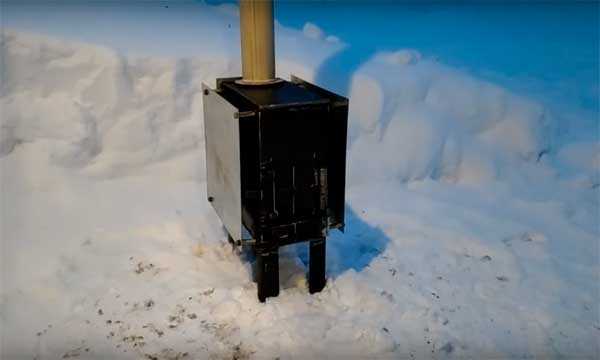

Печка буржуйка поставлена в гараж и успешно его обогревает.

Рекомендую посмотреть видео автора, где он показывает весь процесс изготовления буржуйки и подробно рассказывает о своей самоделке.

sam-stroitel.com

Буржуйка для гаража: чертежи, размеры, фото изготовления

Самодельная печь буржуйка для гаража: чертежи, размеры. Как сделать буржуйку в гараж своими руками, подробные фото изготовления печки.

В прошлых статьях мы уже рассмотрели подробно несколько вариантов изготовления печей для отопления гаража: компактная, из газового баллона, с теплообменником

Эта конструкция от умельца из Дальнегорска, также имеет свои преимущества, предлагаю посмотреть пошаговые фото постройки самодельной буржуйки.

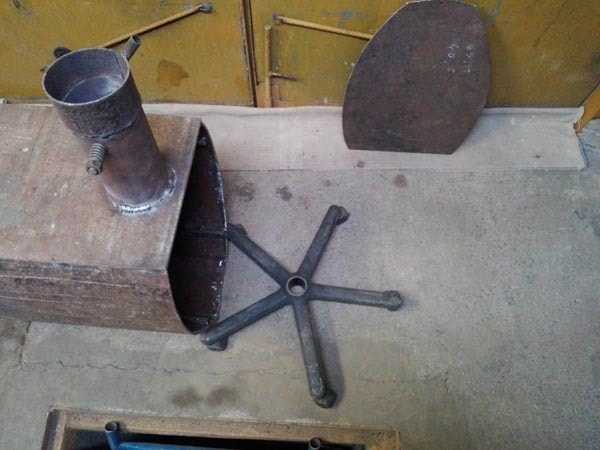

Под трубу дымохода, диаметром 128 мм, вырезано отверстие в верхней стенке.

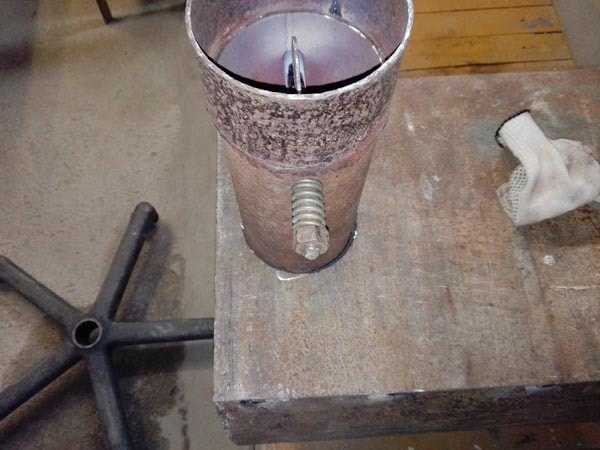

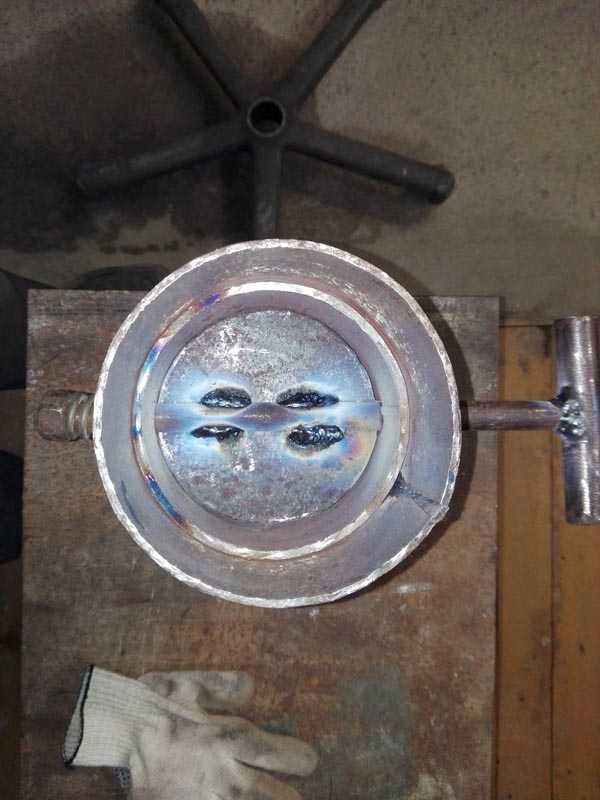

Сделана заслонка, шибер для дымохода.

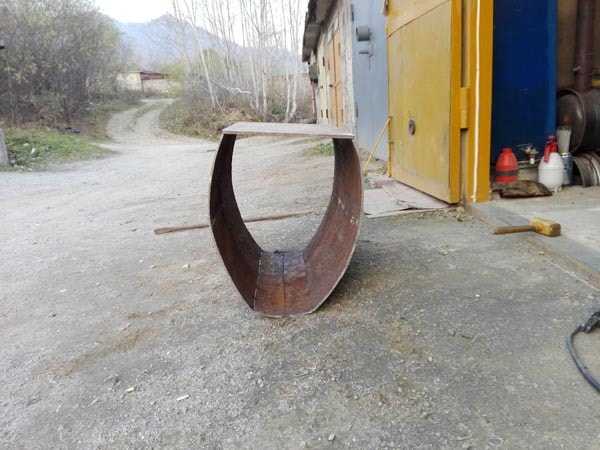

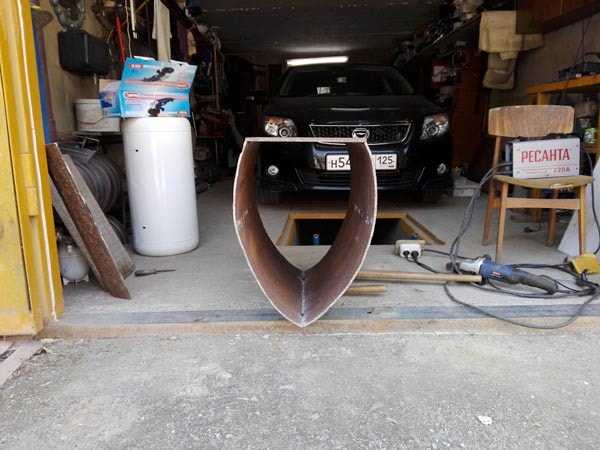

Из листа металла толщиной 10 мм сделана внутренняя перегородка и верхняя крышка буржуйки, расстояние между внутренней перегородкой и верхней крышкой – 80 мм. Внутренняя перегородка съёмная, устанавливается на два прута приваренных к стенкам печки. Перегородку можно вынимать для чистки сажи.

Длина печки – 660 мм, длина внутренней перегородки – 550 мм. Колосники также съёмные, установлены на высоте 110 мм от дна печи.

Сварена передняя стенка с дверцами под топку и зольник.

Сделана труба с отверстиями для подачи воздуха в верхнюю камеру для дожигания газов.

Общий вес печи получился — 180 кг.

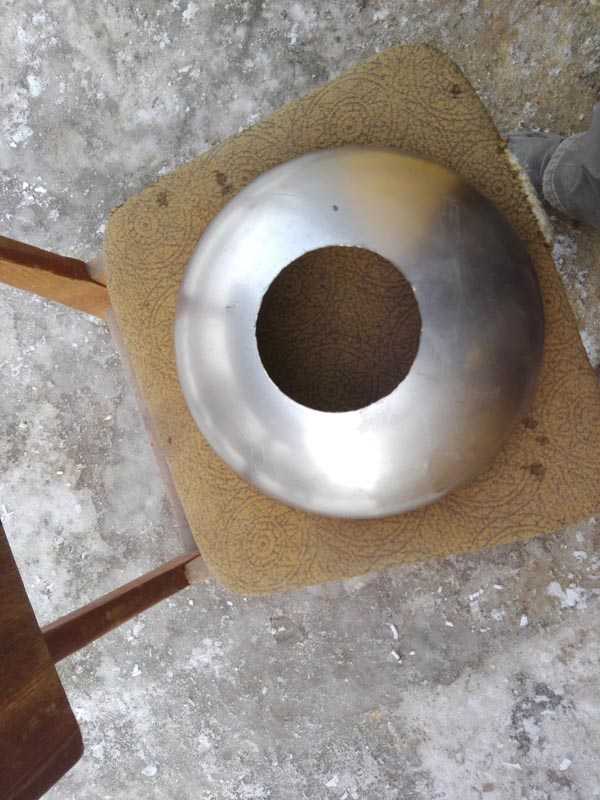

Из металлического бака вырезана крышка для уплотнения трубы дымохода на крыше.

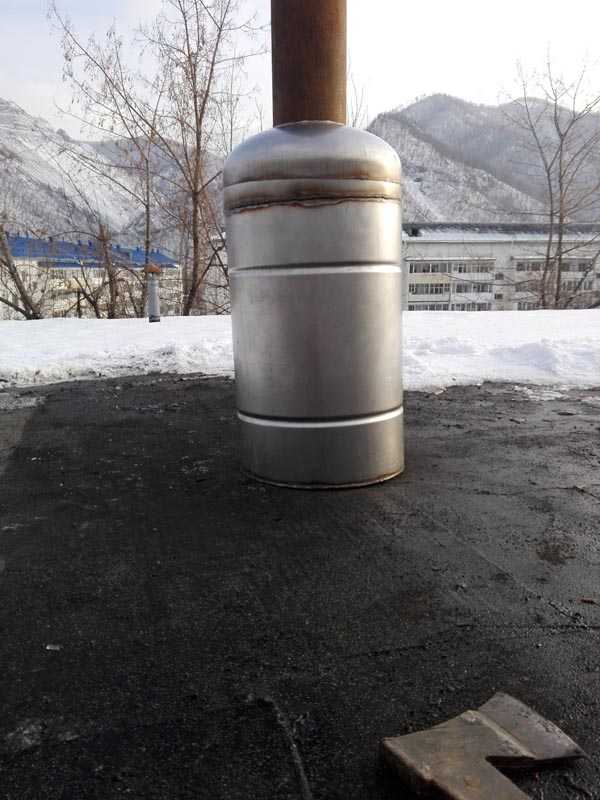

Дымоход.

Как утверждает автор, печь буржуйка работает очень хорошо, быстро прогревает гараж, не дымит даже при открытой дверце топки.

sam-stroitel.com

Как сделать, сварить буржуйку в гараж

Гараж и мастерская

Обеспечить обогрев гаража можно различными способами, но самый простой и дешевый из них – это установка самодельной печи типа «буржуйка». Народные умельцы придумали множество вариантов ее создания из всевозможных подручных материалов, среди которых мы выбрали для вас пять наиболее интересных.

1

Из чего состоит буржуйка – все гениальное просто

Буржуйка имеет предельно простую конструкцию. По сути, она представляет собой металлическую емкость, разделенную колосниковой решеткой на две камеры – камеру сгорания, в которой прогорает топлива, и зольник. Последний обычно служит и поддувалом.

Как правило, камера сгорания и зольник имеют отдельные дверцы. Однако, иногда конструкцию упрощают путем установки одной большой дверцы для двух камер. В таком случае зольник нельзя использовать, как поддувало. Благодаря тому, что стенки буржуйки металлические, они быстро разогреваются и хорошо передают тепло. В результате даже небольшой печи достаточно, чтобы обогреть гараж средних размеров. А если обеспечить конструкцию варочной поверхность, то на печи можно еще и закипятить воду или разогреть еду.

Армейская печь буржуйка

Отвод дыма осуществляется через патрубок, приваренный к камере сгорания. Соответственно, чтобы установить буржуйку, обязательно нужно выполнить в гараже дымоход. Он монтируется так же, как в банях и дачных домах с отоплением на твердом топливе.

2

Как спасет бидон в отопительный сезон или печка из фляги

Наиболее простой вариант изготовления печки – это переделка 40-литрового стального бидона (фляги). В хозяйстве эти емкости обычно используют для хранения солярки, моторного масла, олифы и прочих подобных жидкостей. Помимо бидона, вам понадобятся некоторые другие материалы:

• металлический уголок;
• арматура 1,4 см;
• кусок трубы длиной 15–20 см, диаметр зависит от диаметра дымохода, который надевается на патрубок.

Чтобы переоборудовать бидон в печь, понадобится минимум действий. Прежде всего, сварите из арматуры колосниковую решетку на небольших ножках. Она должна свободно проходить через горловину бидона. Затем разрежьте металлический уголок на четыре отрезка длиной сантиметров по 20 – это будут ножки буржуйки. Приварите их к стенке бидона, который будет располагаться горизонтально. Ножки закрепите так, чтобы конструкция была устойчивой. Далее в дне бидона нужно вырезать отверстие по диаметру патрубка, на уровне камеры сгорания, и затем вварить сам патрубок.

Ещё вчера в этом бидоне хранили комбикорм, а сегодня на нем делают плов

На этом буржуйка практически готова. Теперь осталось установить в нее колосниковую решетку и просверлить в нижней части крышки несколько отверстий напротив зольника. При желании печь можно оснастить варочной поверхностью. Для этого к верхней ее стенке надо приварить пару прутов арматуры, к которым в свою очередь крепится стальной лист. Печь из бидона имеет невысокую пожарную безопасность, так как стенки достаточно тонкие и со временем могут прогореть. Поэтому установите конструкцию на бетон или стальной лист и никогда не оставляйте растопленную печь без присмотра.

3

Второй вариант – обрезок трубы тоже может греть

Отличным материалом для буржуйки является обрезок трубы диаметром 53 см, длиной 100 см и толщиной стенки 0,9 см. Такие трубы обычно применяют для водоводов и прочих промышленных трубопроводов. Благодаря большой толщине стенок печка получается долговечной и с большой теплоемкостью.

Для изготовления буржуйки, помимо трубы, подготовьте такие материалы:

• два листа стали толщиной не менее 9 мм и размером 53х53 см;
• металлический уголок;
• арматурный прут 1,4 см;
• прут диаметром 1 см;
• обрезок трубы для патрубка дымохода диаметром 10 см;
• 4 навеса.

Работу начинаем с разметки трубы. Чтобы конструкция занимала меньше места в помещении, целесообразней сделать ее вертикальной. Для этого поделите трубу на четыре части и нанесите линию на границе первой (нижней) и второй частей. На уровне разметки приварите прутья арматуры с шагом 1,5–2 мм – это будет колосниковая решетка. Затем нанесите разметку, обозначив дверцу топочной камеры и дверцу зольника. Дверца топочной камеры должна иметь размеры примерно 25х25 см, чтобы через нее удобно было загружать топливо в печь. Дверцу зольника можно сделать поменьше.

Вырезаем отверстие для поддува, а дальше дело за малым

Затем дверцы нужно по разметке вырезать. Желательно воспользоваться плазморезом, чтобы линия реза получилась ровной и аккуратной. К вырезанным дверцам нужно приварить петли и затем сварить их со стенками буржуйки. К каждой дверце прикрепите сваркой ручки, которые можно сделать из прута диаметром 10 мм. Затем приварите с двух сторон буржуйки стальные листы (дно и крышку) и обрежьте их по контуру трубы. После этого прикрепите к дну ножки конструкции, а сверху вырежьте отверстие и герметично закрепите патрубок дымохода.

На этом буржуйка практически готова. Теперь осталось приделать ручки к двум противоположным стенкам, чтобы ее удобно было переносить, после чего можно подсоединять изделие к дымоходу. Чтобы оно смотрелось более эстетично и не покрывалось коррозией, покрасьте его с наружной стороны термостойкой краской.

4

Даем вторую жизнь емкости из-под газа

Одним из самых распространенных материалов для буржуек являются газовые баллоны. Они обладают толстыми стенками, которые выполнены из качественной стали, отлично поддающейся сварке. Единственная проблема при изготовлении печи заключается в том, что даже в пустых баллонах остается достаточное для взрыва количество газа. Поэтому разрезать сосуд, не подготовив его, ни в коем случает нельзя. Подготовка заключается в заполнении баллона водой, после чего он должен отстояться несколько часов.

Благодаря своим толстым стенкам баллон попал в фокус конструкторов буржуек

Так как даже наличие в емкости воды не может гарантировать полную безопасность, перед разрезкой вкопайте баллон в землю. Затем начертите линию реза под горловиной и по ней начните резать металл до появления сквозного отверстия. После этого дайте воде стечь до уровня отверстия и аккуратно отрежьте крышку. Дальнейшая работа выполняется так же, как и изготовление буржуйки из трубы, единственное – вам не придется делать дно, так как оно уже имеется.

5

Делаем буржуйку «с нуля» из стального листа

Если никакой подходящей емкости у вас нет, можно сделать буржуйку своими руками «с нуля» из стального листа. Достоинством такого решения является то, что конструкция может иметь любые размеры, по вашему желанию. Кроме того, усовершенствованная система вывода газов и кожух вокруг корпуса позволят увеличить эффективность печи.

Итак, для изготовления такой буржуйки вам понадобятся следующие материалы:

• листы толщиной 4 и 2 мм;
• труба 10 см в диаметре;
• стальной уголок;
• 4 навеса.

Работу начнем с подготовки следующих деталей из стальных листов:

• 2 боковые стенки 45х45 см;
• 5 листов размером 25х45 см – это будет передняя и задняя стенка, а также дно с крышкой и колосниковая решетка;
• 2 листа 17х37 см, которые будут служить теплообменниками;
• 4 отрезка уголка длиной 15 см для ножек;
• 2 листа 45х45 см и один лист 25х45 см из стали толщиной 2 мм.

Теперь начинаем сборку печи. Вначале выполним П-образную конструкцию из двух боковых и задней стенки. Затем следует приварить дно. После этого возьмите лист 25х45 cм и просверлите в нем рядами отверстия диаметром 15 мм. Получившуюся колосниковую решетку приварите параллельно дну, отступив от него 8 см.

Несколько квадратных листов стали, немного сварки и каркас готов

Затем отступите от верхнего края конструкции 8 см и приварите к ее задней стенке и одной из боковых стенок пластину 17х37 cм. От этой пластины отступите вниз еще 8 см и закрепите вторую пластину на противоположной боковой стенке. Сместите ее вперед, чтобы впоследствии пластину можно было приварить к передней стенке. Получившийся лабиринт повысит теплоотдачу печи, так как раскаленные газы, прежде чем покинуть буржуйку, будут нагревать теплообменники.

Далее подготавливаем переднюю стенку – делаем вырезы для загрузки топлива и чистки зольника. Затем подготовленную переднюю стенку приварите к дну, боковым стенкам и верхнему теплообменнику. После этого подготовьте верхнюю стенку – вырежьте в ней отверстие диаметром 10 мм и приварите к нему патрубок длиной 15 cм. Затем прикрепите сваркой крышку к четырем стенкам. Далее надо прикрепить ножки и сделать дверцы для печи из листа толщиной 4 мм. К дверцам приварите петли и установите на печь, сделайте ручки из стального прута.

Чтобы повысить эффективность печи за счет конвекции воздуха, а также предотвратить возможность поучения ожога, к задней стенке и бокам прикрепляем экраны, чтобы межу ними и поверхностью конструкции образовался зазор около 5 см. Для этого к стенкам приварите гайки. Панели закрепите на болтах с втулками. Последние можно сделать из металлических трубок.

6

Пятый вариант – пускаем «отработку» в ход

Все вышеописанные конструкции предназначены для работы на твердом топливе. Однако у автомобилистов обычно имеется в больших количествах отработанное масло. Даже если отработки у вас нет, ее можно приобрести, что называется, «за копейки». Поэтому напоследок рассмотрим, как сделать печь, работающую на отработке.



Для этого нам понадобятся следующие материалы:

• труба диаметром 355,6 мм с толщиной стенок 6 мм;
• листовая сталь толщиной 4 и 6 мм;
• труба 100х4-5 мм;
• стальные уголки.

Каждый автомобилист должен знать, как сварить буржуйку для отработки

Конструкция будет представлять собой две емкости, соединенные между собой перфорированной трубой. Начните работу с изготовления нижней емкости для масла – отрежьте трубу диаметром 355,6 мм, чтобы получить отрезок длиной 115 мм. Затем приварите к этому отрезку дно толщиной 4 мм. К дну приварите четыре ножки, выполненные из уголка. Затем нужно подготовить крышку емкости – сделайте по ее центру отверстие диаметром 100 мм. Ближе к краю выполните еще одно отверстие диаметром 50–60 мм, через которое будет заливаться масло и осуществляться предварительный розжиг. Над этим отверстием сделайте задвижку, закрепив ее заклепкой или небольшим болтиком. Готовую крышку приварите к емкости.

Все швы конструкции должны быть абсолютно герметичными. В противном случае печь получится пожароопасной.

Теперь сделаем верхнюю емкость. Для нее понадобится отрезок трубы диаметром 355,6 мм и длиной 10 cм. К нему приваривается дно толщиной 4 мм, в котором выполняется отверстие под патрубок диаметром 10 cм, расположенное ближе к краю. Затем сделайте верхнюю крышку толщиной 6 мм. По центру верхней крышки приварите перемычку 70х330, которая будет задерживать раскаленные газы и тем самым повышать эффективность буржуйки. Толщина перемычки тоже должна составлять 6 мм.

Ближе к краю крышки сделайте отверстие диаметром 10 cм и приварите к нему патрубок для соединения с дымоходом. Подготовленную крышку приварите к емкости. Далее нужно выполнить среднюю камеру. Для этого понадобится труба диаметром 10 cм и длиной 36 cм. В ней просверлите 48 отверстий диаметром 9 мм, как показано на схеме выше. Затем перфорированную трубу приварите над отверстием в нижней емкости. Далее приварите к перфорированной трубе верхнюю емкость. На этом буржуйка готова, осталось только установить ее в гараж и подсоединить к дымоходу. Пользоваться печью достаточно просто:

1. 1. залейте масло в нижнюю емкость через горловину;
2. 2. поверх масла налейте небольшое количество жидкости для розжига каминов;
3. 3. смочите в этой жидкости фитиль, затем окуните в емкость через горловину и подожгите.

Вначале загорится масло, в результате чего разогреется и начнет кипеть. Пары масла устремятся вверх через перфорированную трубу, где будут смешиваться с кислородом. В верхней части этой трубы начнется дожиг паров. Окончательное сгорание газов происходит в верхней емкости, где возникает наиболее высокая температура. Ни в коем случае не доливайте масло в нижнюю емкость, пока оно полностью не выгорит.

obustroen.ru

Буржуйка для гаража своими руками

Буржуйка – одна из наиболее популярных разновидностей печей. Агрегат широко используется для обогрева жилых и хозяйственных помещений, теплиц и, конечно же, гаражей. Владельцы гаражей очень ценят буржуйки за простоту конструкции, мобильность, возможность работы с разным топливом и хорошие показатели КПД. При этом буржуйку для гаража можно сделать своими руками. Ничего сложного в этом нет, достаточно лишь следовать инструкции.

Буржуйка для гаража своими руками

Содержание пошаговой инструкции:

Достоинства и недостатки буржуйки

Буржуйка, как и любой другой отопительный агрегат, имеет множество сильных качеств и ряд недостатков.

Буржуйка для гаража своими руками

Преимущества

1. Быстрая растопка печи. Уже через 10 минут после розжига топлива буржуйка начинает отдавать тепло окружающему пространству. Для сравнения – обыкновенной кирпичной печке для этого нужно в среднем пара-тройка часов.
2. Высокая эффективность. КПД современных агрегатов достигает 80-85%, при условии, что конструкция будет усовершенствована при помощи конвекции, специальной жаропрочной облицовки и системы дожига. Однако даже без всех этих дополнений буржуйка будет способна качественно прогреть ваш гараж.
3. Равномерный обогрев. Вне зависимости от места расположения буржуйки она будет одинаково равномерно прогревать все пространство вокруг. В этом буржуйка заметно выигрывает у тех же каминов.
4. Универсальность. В зависимости от конструкции печки для ее топки можно использовать самое разнообразное топливо – от опилок и лакокрасочных отходов до дров и угля.
5. Доступная стоимость агрегата. На самостоятельную сборку буржуйки уйдет гораздо меньше денег, чем на обустройство камина и тем более полноценной кладочной печи. Да и не нужны последние два агрегата в гараже.
6. Экономичность. При условии грамотного проектирования и правильной сборки буржуйка будет максимально эффективно расходовать топливо, по сравнению с другими отопительными агрегатами аналогичной мощности и производительности. К примеру, собрав буржуйку для работы на обработке, вы сможете сэкономить на обогреве более 60% по сравнению с электрическими обогревательными приборами.

   Буржуйка для гаража своими руками

К дополнительным преимуществам следует отнести возможность использования буржуйки в качестве плиты для приготовления пищи – достаточно лишь приварить к верху корпуса обыкновенную чугунную плиту с конфорками.

Недостатки

Буржуйка для гаража своими руками

1. Неспособность накапливать и сохранять тепло. Металл очень быстро остывает, поэтому буржуйка будет обогревать ваш гараж, только если в ней горит топливо. Как только огонь погаснет, буржуйка сразу же начнет остывать. Эту проблему можно решить, выложив вокруг буржуйки короб из кирпича.
2. Необходимость установки высокого дымохода. Чтобы обеспечить достаточный уровень тяги, буржуйку необходимо укомплектовать дымовой трубой высотой как минимум 400 см.
3. Необходимость регулярной чистки дымовой трубы. При маленьком диаметре дымохода его придется чистить каждую неделю, при большом – раз в 1,5-2 месяца.

Все приведенные недостатки в полной мере компенсируются низкой стоимостью отопительного агрегата и возможностью его быстрой самостоятельной сборки.

Руководство по изготовлению буржуйки

На сегодняшний день существует очень много модификаций гаражных буржуек. Вашему вниманию предлагаются инструкции по изготовлению самых популярных вариантов: традиционной буржуйки в виде короба, печки из пустого баллона от газа (аналогичным образом изготавливаются и буржуйки из больших огнетушителей) и агрегата из бидона.

Традиционная модель в виде короба

Типовая конструкция — ее особенности и размеры

Буржуйка

Первый шаг. Сварите стенки корпуса из листовой стали толщиной порядка 4-5 мм. Сверху приварите крышку. Размеры корпуса подбирайте индивидуально в соответствии с площадью отапливаемого помещения.

Буржуйка своими руками

Второй шаг. В верхней части скомпонуйте пластины лабиринта, необходимого для забора тепловой энергии отходящих газов. Работайте в соответствии с предварительно подготовленной схемой печки.

Третий шаг. Приварите колосниковую решетку. Решетку можете сделать самостоятельно из стального листа. Достаточно просверлить в нем определенное количество отверстий. Диаметр этих отверстий должен быть не больше 2 см, иначе части топлива будут проваливаться в зольник.

Буржуйка своими руками

Колосник можете приварить либо уложить на предварительно приваренные к стенкам буржуйки опоры из кусков арматуры (швеллера).

Четвертый шаг. Приварите днище печки.

Пятый шаг. В удобном месте вырежьте отверстие для загрузки топлива. Также вырежьте отверстие для зольника. Установите на готовые отверстия дверцы по размерам.

Буржуйка своими руками

В дальнейшем вы сможете регулировать интенсивность горения топлива с помощью дверцы зольника, открывая ее для увеличения притока воздуха и повышения температуры и закрывая для снижения упомянутых параметров.

Буржуйка своими руками

В завершение останется установить буржуйку в отведенном для нее месте и подключить дымоход. Чем длиннее будет дымоотводящая труба, тем меньшими будут теплопотери, т.к. дымоход такой печи тоже является дополнительным источником обогрева.

Буржуйка своими руками

Перед запуском печки убедитесь в герметичности соединения всех узлов, и сразу же исправьте обнаруженные неполадки. При недостаточной герметичности соединений печь начнет выпускать угарный газ в помещение.

Буржуйка из баллона

Отличную буржуйку для гаража можно сделать из пустого газового баллона. Предварительно убедитесь, что в баллоне действительно не осталось газа и в нем отсутствует давление, иначе емкость взорвется в процессе резки.

Буржуйка из баллона

Буржуйка из баллона

Буржуйка из баллона

Первый шаг. Сделайте разметку. При помощи маркера нанесите на корпус баллона контуры будущих поддувальной и топочной дверец. Топочная камера будет находиться ближе центру конструкции, поддувало – внизу. Расстояние между дверцами не должно превышать 100 мм.

Резка баллона

Дверцы печные

Рама для дверцы

Проведите замкнутую линию посередине между дверцами, а затем разрежьте баллон по этой линии при помощи болгарки.

Второй шаг. Возьмите арматуру диаметром порядка 16 мм, сварите из нее решетку и приварите полученное изделие к открытому краю нижней половины баллона. После этого снова сварите части баллона в единую конструкцию.

Отверстие для установки дверцы

Установка дверцы

Колосник

Колосник

Вырезаем отверстие под решетку и привариваем ее к днищу чугунным электродом

Третий шаг. Вырежьте отверстия топки и поддувала и закрепите на них дверцы при помощи петель.

Тот кусок стенки баллона, который был вырезан ранее нам пригодится для изготовления сборника пепла и регулятора подачи воздуха

Привариваем его тщательно к баллону, чтобы не было нигде отверстий

С одной стороны нужно предусмотреть заслонку для удаления пепла и регулирования подачи воздуха в буржуйку

Четвертый шаг. Подключите дымоход. Для этого при помощи болгарки срежьте вентиль баллона и приварите вместо него длинную металлическую трубу диаметром порядка 9-10 см. Саму дымоотводящую трубу следует вывести из гаража через стену либо крышу. Подключать дымоход к общей вытяжке не рекомендуется, т.к. в данном случае тяга может быть недостаточной, и угарный газ начнет заполнять помещение.

Подключите дымоход

При желании можете покрасить баллон термостойким составом.

Буржуйка из бидона

При желании для изготовления буржуйки можно использовать даже бидон от молока. Оптимальный объем емкости – 45-60 л. Сделать такую печь очень просто, но на долгий срок службы агрегата можете не рассчитывать – тонкие стенки бидона прогорят за 2-4 сезона.

Буржуйка из бидона

Первый шаг. Разметьте и вырежьте ближе к днищу бидона отверстие для размещения дымоходной трубы. Оптимальный диаметр дымохода – 80-120 мм. Трубу вы прикрепите к бидону при помощи сварки в самом конце работы, когда буржуйка будет полностью готова и окончательно установлена.

Буржуйка из бидона

Второй шаг. Крышка бидона будет выполнять функцию дверцы топки. Обычно такие крышки имеют защелку, что очень удобно. Вам нужно лишь просверлить в нижней части крышки несколько поддувальных отверстий диаметром 1,5-2 см.

Третий шаг. Изготовьте четыре одинаковые ножки. Для их изготовления используйте обрезки труб либо уголки. Симметрично приварите ножки к днищу бидончика.

В завершение остается лишь установить буржуйку в удобном месте, а затем подключить дымоходную трубу и вывести ее из гаража. Для большего удобства дымоход следует сделать разъемным.

Такую печь лучше размещать на предварительно уложенном металлическом листе.

Дополнительным преимуществом буржуйки из бидона является ее максимальная мобильность – конструкцию можно переносить, попросту взяв за изначально присутствующие ручки. С помощью этих же ручек вы сможете легко очищать буржуйку от золы – достаточно перевернуть печку вверх днищем и вытрусить весь мусор.

Можете проверять самодельную печь и, если все нормально, принимать ее в постоянную эксплуатацию.

Рекомендации по безопасной установке буржуйки

Использование самодельных буржуек, равно как и любых других отопительных агрегатов, требует соблюдения ряда положений техники безопасности.

Прежде всего, выберите подходящее место для размещения печки. Буржуйку лучше всего устанавливать в углу, около стен, противоположных по отношению к гаражным воротам.

Как установить буржуйку

Нельзя устанавливать буржуйку ближе, чем на 1,5-2 м к месту размещения автомобиля. Любые легковоспламеняющиеся изделия и материалы должны быть удалены от буржуйки на аналогичное расстояние.

По бокам и спереди печи рекомендуется выложить стенки из кирпича. Они не только защитят от случайных прикосновений к раскаленному агрегату, но и будут аккумулировать вырабатываемое тепло, что позволит существенно увеличить КПД буржуйки.

Буржуйка в гараже

Если гаражные стены выполнены из древесины, между ними и буржуйкой должно присутствовать не менее 100 см свободного пространства. Сами стены укройте асбестовыми листами, обложите кирпичом либо защитите другими огнеупорными материалами.

Буржуйка в гараже

Под буржуйку уложите стальной лист толщиной 1-2 см либо залейте бетонную стяжку – это предотвратит распространение огня в случае выпадения из топки печи искр, угольков и пр.

Буржуйку можно использовать только в помещении с хорошей приточной вентиляцией. Свежий воздух должен поступать в гараж в нормальных объемах, иначе огонь в печи попросту не будет гореть. Обычно для обеспечения нужного притока воздуха достаточно оставить маленький зазор между землей и воротами гаража. Если такого зазора нет, придется либо сделать его, либо же обустроить приточный вентиляционный канал.

Не оставляйте рядом с буржуйкой никакие воспламеняющиеся материалы. Древесина, канистры с бензином, всевозможные масла и смазки и прочие подобные материалы – все это может загореться, что приведет к катастрофическим последствиям.

Буржуйка для гаража

Дополнительно вы можете использовать свою буржуйку для приготовления пищи и подогрева воды, оснастив ее чугунной плитой с конфорками и водяным баком.

Таким образом, в самостоятельном изготовлении буржуйки для гаража нет абсолютно ничего сложного. При должной сноровке все работы выполняются менее чем за день. Следуйте инструкции, и уже очень скоро в вашем гараже будет тепло и комфортно.

Удачной работы!

Видео – Буржуйка для гаража своими руками

svoimi-rykami.ru

Буржуйка для гаража своими руками: инструкция и чертежи

Приветствую владельцев гаражей, которые задумались над тем, как с минимальными затратами и не прикладывая при этом сверх усилий обустроить компактную печку-буржуйку, работающую на твердом топливе. Подобные печи обычно изготавливаются из металла, имеют цилиндрическую или прямоугольную форму, могут служить, как для отопления гаража, так и для разогрева еды или кипячения чайника.

Выбираем проект

Если у вас нет возможности воспользоваться сварочным аппаратом, проще всего использовать в качестве корпуса печи какую — либо емкость, изготовленную из стали – в нашем случае это будет старая молочная фляга – бидон, выполненная из луженой, стали.

Даже при изготовлении буржуйки самой простой конструкции следует предварительно подготовить схему конструкции, либо использовать готовый чертеж эффективной модели, например такой:

Инструменты и материалы

Изготовление небольшой печки из металла не потребует использовать сложные и дорогостоящие инструменты. Достаточно иметь в наличии:

• старую молочную флягу объемом 38 — 40 литров;
• стальную трубу или готовый дымоход диаметром около 100 мм;
• металлический прут круглого сечения, диаметром 0,6 мм;
• зубило, молоток и напильники прямой и круглый;
• разметочный маркер и рулетку;
• лист кровельной стали, лист войлока;
• асбестовый шнур или огнеупорный герметик и листовой асбест.

Подготовительные работы

Флягу из-под молока следует тщательно помыть, очистить от загрязнений и внимательно осмотреть. Она должна быть целой, без дыр и признаков ржавчины. Крышка на горловине фляги будет служить дверцей топки.

Наша печка изготавливается из бидона, расположенного горизонтально. Лучше всего заранее позаботиться о каркасе, на который можно устойчиво установить буржуйку. В частности, его можно выложить из кирпича, предусмотрев по длинным сторонам выступы, предохраняющие металлический цилиндр от смещения.

Кирпичное основание заодно послужит аккумулятором тепла, немного повысит КПД печки и позволит лучше прогревать помещение с одной закладки топлива. В гараже, буржуйку устанавливают на небольшом расстоянии от стен и, как можно дальше от легковоспламеняющихся смесей.

Инструкция по созданию корпуса печки — буржуйки

Шаг 1: Вырезаем поддувало. Как и любая печь, так и «буржуйка» должна иметь поддувало, отверстие которое находится ниже дверцы для закладки топлива. Поддувало обеспечивает приток кислорода, необходимого для горения, и дает возможность легко удалять золу.

При помощи маркера нарисуйте прямоугольник на скошенной части фляги. Затем по контуру прорубите отверстие при помощи зубила и молотка. Края поддувала следует обработать плоским напильником.

Совет: если вы не хотите «париться» с вырезкой поддувала, то можно просто в нижней части крышки высверлить несколько поддувальных отверстий.

Шаг 2: Отверстие для дымохода. Далее нам требуется проделать отверстие для трубы дымохода. Установите флягу на бок строго горизонтально, при этом поддувало должно находиться внизу и быть параллельным земле. В верхней части донышка фляги отметьте маркером место для дымохода. Диаметр нарисованной окружности должен быть немного меньше внешнего диаметра трубы.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

При помощи зубила по контуру вырубаем круг, края получившегося отверстия обработать круглым напильником. Важно не торопиться, и чтобы обеспечить точность подгонки дымохода к основанию, регулярно примерять трубу к отверстию. Горизонтальный участок дымохода должен войти в него максимально плотно, без зазоров.

Шаг 3: Колосник. Для обустройства колосника нам понадобится металлический прут – согнутый змейкой. Размеры змейки надо прикидывать на месте, они зависят от размеров фляги. Готовую конструкцию потребуется аккуратно согнуть, чтобы она прошла в топочное отверстие буржуйки и уже на месте расправить и правильно закрепить. Так — же желательно над крышкой закрепить лист металла образующий дымооборот.

Дымоход и предтопочный лист

Чтобы защитить пол около топки буржуйки, уложите на него предтопочный лист. Для этого, из листового кровельного железа вырезается заготовка и с обеих сторон окрашивается масляной краской для защиты от коррозии. Подходящий по размерам лист войлока требуется смочить раствором глины, который повысит его жаростойкость, уложить на металлический лист и дать высохнуть. Готовая конструкция укладывается перед буржуйкой металлической стороной вверх.

Чтобы иметь возможность регулировать интенсивность сгорания топлива, из куска листового металла можно изготовить дверку на поддувало печки.

Дымоход можно использовать готовый, состоящий из короткой горизонтальной части и длинной вертикальной трубы, либо изготовить самому. Если нет сварочного аппарата, придется колена, отрезанные под углом 45 градусов надежно крепить друг к другу при помощи мягкой жести.

Я рекомендую вертикальную часть дымохода выполнить из двух труб с разъемным соединением. Нижняя часть со временем прогорит и ее придется менять. Лучше, если верхняя часть, проходящая через кровлю гаража, будет отдельной и закрепленной стационарно, с использованием негорючего материала для теплоизоляции. Все стыки труб между собой обрабатываются огнеупорным герметиком. Оптимальные размеры дымохода — таковы:

Функциональность и КПД печи

Если есть сварочный аппарат, по вышеизложенной схеме можно изготовить дровяную печку-буржуйку из трубы большого диаметра или бака, установив их вертикально и приделав донца, либо выполнить прямоугольный корпус печи из листового металла. Верхние горизонтальные поверхности в этом случае можно использовать как плиту. Чертеж такой печки будет таков:

Металлическая буржуйка греет помещение, пока прогорает топливо. При этом основная часть тепла в прямом смысле улетает в трубу. Чтобы воздух в гараже быстрее и равномернее прогревался, требуется увеличить теплоотдачу.

Для этой цели к корпусу печки можно приварить стальные полосы или металлические трубы с шагом в несколько сантиметров. «Оребрение» увеличит площадь контакта разогретого металла с воздухом.

Еще один вариант повысить теплоотдачу – буржуйка с обдувом. Электрический вентилятор, размещенный за корпусом печки, будет гонять нагретый воздух быстрее, равномерно прогревая гараж.

Обратите внимание на вентиляцию гаража – она должна исправно функционировать, чтобы не происходило накопления угарного газа.

Видео по теме «буржуйка для гаража своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru
