Самодельная лебедка является хорошим и экономичным решением. Ручная лебедка своими руками устанавливается достаточно просто, что позволяет сэкономить средства на ее приобретении. Любой джипер или владелец внедорожника, которому часто приходится ездить по бездорожью, всегда установит себе лебедку. Несмотря на то, что на авторынках в настоящее время имеется большой выбор лебедок, самодельные лебедки активно создаются разными автовладельцами для собственных нужд. Это связано с тем, что цена на фабричные устройства отнюдь не демократичная (несмотря на большую конкуренцию между фирмами-изготовителями).

Схема устройства ручной лебедки.

Описание и виды

Лебедками называют механизмы, которые передают тяговые усилия каната (цепи или троса) от приводного барабана.

Приводы лебедок обычно делают либо ручными, либо подключают к ДВС (двигателю внутреннего сгорания), однако для автомобилей могут использоваться и другие варианты. Автолебедки используются для перемещения грузов (автомобиля) по горизонтальной плоскости.

Принципы работы самодельных устройств ничем не отличаются от принципов работы фирменных. Такие тяговые устройства различают по типам привода на:

Разновидности лебедок.

  1. Электрический привод. Для его реализации требуется электродвигатель. Наиболее часто для этих целей используют автомобильный стартер, которые переделывают для работы в режиме двигателя, также возможно использование генераторов от разных типов автомобилей и тракторов. Используемый электрический двигатель должен обладать высоким крутящим моментом, большой мощностью. Практически невозможно найти двигатель большой мощности, который потребляет мало энергии, поэтому аккумулятор автомобиля может быстро сесть. Во избежание проблем с ним рекомендуется иметь запасной.
  2. Наиболее сложными конструктивно являются лебедки с гидроприводом. Для его реализации необходимо обзавестись рядом устройств: маслонасосом, масляным бачком и электродвигателем для привода насоса.
    Гидравлический привод имеет наиболее высокий показатель мощности, экономичности и эффективности. Маломощный двигатель насоса потребляет гораздо меньше энергии, чем мощный электродвигатель для главного привода, поэтому он не станет «опустошающей» нагрузкой для аккумулятора.
  3. Ручные. Основной тягловой силой является мускульная сила человека. Чтобы не требовалось прикладывать большие физические усилия, необходимо реализовать несколько передаточных звеньев (полиспаст). Кроме того, для уменьшения усилия используют довольно длинные рычаги.
  4. Лебедки с приводом ДВС. Обычно их мощность невелика, и вытянуть машину из ямы ими невозможно, однако они имеют довольно высокий тяговый момент, что позволяет снизить прилагаемые физические усилия для выталкивания автомобиля из препятствия. Главным недостатком такого привода является практически полное отсутствие дистанционного управления – необходимо подойти к лебедке и включить либо отключить ее вручную. Поэтому иногда такие устройства монтируют в задней части автомобиля, в качестве вспомогательного механизма.

Чертеж самодельной лебедки.

Следующим критерием деления таких устройств на виды является тип используемого тягового материала. По этому критерию их делят на канатные и цепные. К цепным относятся лебедки, использующие только цепи. Канатными называют устройства, на которых могут применяться металлические тросы, пеньковые канаты (хотя это анахронизм!) и другие подобные материалы. Большую популярность завоевали устройства, на которых используются металлические тросики. Такие тросики очень прочны, могут выдерживать большие нагрузки, редко рвутся (но это не означает, что они никогда не рвутся) и имеют малый диаметр. Малый диаметр позволяет намотать на барабан больше троса, чем цепи. Повышенная прочность тросика обеспечивается ее конструкцией: множество маленьких проволочек, сплетенных вместе, равномерно распределяют нагрузку между собой, а их плетение позволяет снизить величину прикладываемой нагрузки. В то же время в цепи не происходит равномерного распределения нагрузки, что часто приводит к ее разрыву.

Независимо от выбранного типа лебедки, основные элементы для ее создания для всех типов одинаковы. Ими являются барабан, основа (то, на что монтируют барабан и прикрепляют конструкцию к автомобилю), редуктор. Если планируется изготовление лебедки с электроприводом или ДВС, то следует обзавестись соответствующим двигателем. Для гидропривода устройства следует приобрести маслонасос с электродвигателем и емкость для масла.

Изготовить такую лебедку самостоятельно непросто, поэтому настоятельно рекомендуется обратиться к специалисту-гидравлику. Для ручных лебедок требуется наличие передаточного устройства и прочного длинного рычага.

Барабаны обычно изготавливаются из труб, к которым привариваются ограничители (щечки) по торцам, которые имеют больший диаметр, чем труба. Если планируется использовать электроприводное устройство, рекомендуется приобрести двигатель или стартер, который имеет в своем составе редуктор.

Схема подключения самодельной лебедки.

Перед началом монтажа любого тяглового механизма необходимо начертить подробный чертеж конструкции, в котором должны быть учтены все необходимые детали, крепеж и специфические конструктивные особенности. Важно уделить внимание состыковке барабана, редуктора и двигателя. Немаловажным является и обеспечение питанием устройства: не следует прокладывать провода от аккумулятора напрямую или как вздумается, они должны быть защищены от механических повреждений и воды. Чтобы сделать работу устройства безопасной, настоятельно рекомендуется установить систему дистанционного управления с выносным пультом, который должен обеспечивать стабильную работу на дистанциях не менее 5 метров.

Когда все материалы заготовлены, можно начать изготовление тяглового устройства.

Вернуться к оглавлению

Электроприводная лебедка

Перед началом работ необходимо изготовить «полочку» на которой устанавливаются привод и барабан. Ее можно изготовить из листа металла, вырезав необходимую площадь.

Следующим этапом идет процесс просверливания крепежных отверстий для монтажа барабана. Сразу же после этого барабан монтируется на площадку. Очень важно не делать заранее крепежных отверстий на площадке под элементы привода, они могут не совпадать с отверстиями двигателя и редуктора.

Далее следует соединить вал редуктора и барабан. В зависимости от типа редуктора подбирается соединительный элемент. Соединять следует так, чтобы первичный вал был направлен строго вверх. После их соединения по месту делаются отверстия для крепления редуктора.

Принцип управления ручной лебедкой.

После установки редуктора следует соединить вал двигателя с валом редуктора. Для этого могут понадобиться соединительные муфты. Отверстия для крепления двигателя также просверливаются по месту, а его монтаж осуществляется после соединения его вала с валом редуктора.

Когда двигатель установлен, приступают к монтажу устройства для дистанционного управления. Для этих целей можно использовать платы от детских игрушек, при этом следует учесть силу протекающего тока: плата должна ее выдержать. Система управления лебедкой должна обеспечивать обычное включение устройства, реверс и отключение.

После монтажа системы управления всю готовую конструкцию закрепляют на автомобиле. Для прочного крепления рекомендуется усилить по возможности корпус в месте установки.

Устройства с приводом ДВС изготавливают аналогичным способом, отличие заключается только в монтаже двигателя – вместо электрического устанавливают ДВС с топливным бачком.

Вернуться к оглавлению

Ручная лебедка и ее изготовление

Самодельная лебедка с ручным приводом является хорошим решением – она не занимает много места, не расходует топливо и энергию аккумулятора.

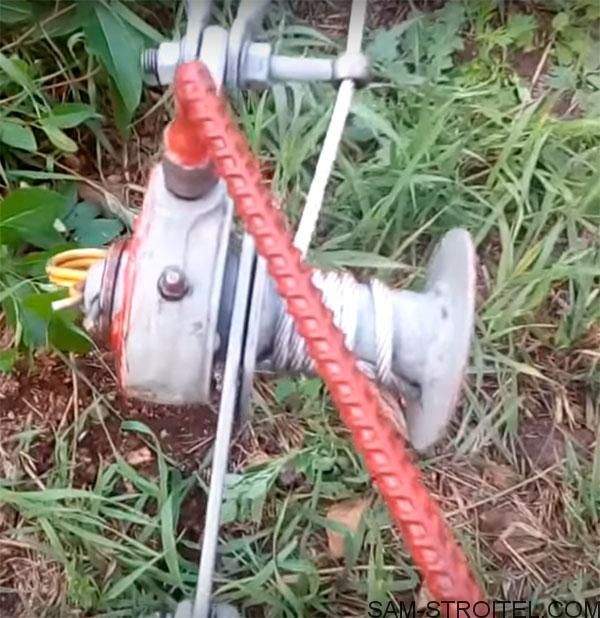

Для ее изготовления применяют небольшой барабан, который имеет в качестве щечек «звездочки». Корпус лебедки может быть изготовлен из любого материала, который обеспечивает надежность при высоких механических нагрузках. Важной деталью является собачка, которая стопорит барабан. Она должна иметь толщину не менее 3 мм и стопорить барабан с обеих сторон.

При работе рычагом вращается барабан, при этом собачка переключается на следующие пазы «звездочки», что не дает размотаться тросу обратно.

Ручная барабанная лебедка своими руками

Главная » Тюнинг и доп. оборудование » Вы читаете статью:

по Евгений

Отличным подспорьем в гараже является изготовленная ручная барабанная лебедка своими руками. Она станет полезной при перемещении габаритных грузов, поднятии тяжестей и даже для вытягивания автомобиля, попавшего в экстремальную ситуацию. Такое приспособление можно купить в строительном супермаркете или автомагазине, но самодельная ручная лебедка будет сконструирована с учетом индивидуальных потребностей пользователя.

Содержание

  • 1 Необходимость в механизированном оборудовании
  • 2 Разнообразие моделей
    • 2.1 Рычажный вид
    • 2.2 Барабанный вид
    • 2.3 Монтажно-тяговый тип
  • 3 Простейшая имитация лебедки
  • 4 Как сделать лебедку своими руками
  • 5 Сборка корпуса

Необходимость в механизированном оборудовании

Значительные технические сложности в конструкции отсутствуют. В работе этого аппарата задействованы простые физические и механические законы. Это позволяет обеспечить изделию широкую распространенность. Основными преимуществами большинства моделей являются такие факторы:

  • компактность – комфортные габариты позволяют обеспечить мобильность, так как небольшую лебедку можно брать с собой всегда, укладывая в багажник;
  • легкость в эксплуатации – для использования механизма нет необходимости длительное время разбираться с простой конструкцией;
  • мобильность – изделие удастся использовать не только в горизонтальной плоскости, подтягивая что-либо, но и вертикально, для поднятия с земли;
  • универсальность – модели подойдут для решения различных задач, которые могут не быть связаны со строительством или ремонтом;
  • простота ремонта и обслуживания – вытекают из конструкции, включающей минимум элементов и узлов.

Разобраться с самодельной ручной лебедкой сможет даже тот, кто мало знаком с аналогичными устройствами.

Разнообразие моделей

Существует множество вариантов конструкций лебедок. Они позволяют решать вопросы удобными методами. Наиболее популярными являются три типа устройств. Они рассчитаны на оптимальную нагрузку и способны решить большинство текущих задач.

Рычажный вид

Оснащенная тросом рычажная ручная лебедка, своими руками сделанная, состоит из следующих элементов:

  • храповый механизм;
  • стальной трос;
  • ось для намотки троса;
  • мощный металлический рычаг.

Особенностью ее является возможность работы в подвешенном состоянии. Это позволяет избежать в каркасе наличия мощного основания для фиксации изделия. Маятниковые движения рычага приводят во вращение храповик, при этом не происходит разматывания барабана, так как его блокируют специальные фиксаторы в виде кулачков.

Недостатком конструкции является относительно небольшая длина троса, которая редко превышает 5-6 м. К достоинствам относятся формирование значительного тягового усилия. Данный показатель составляет от 0,8 до 4 т. Высота подъема лимитирована 4 метрами при работе в вертикальном режиме.

Барабанный вид

Конструкция данного изделия состоит из следующих частей:

  • базовая опора;
  • редуктор;
  • рукоятка для вращения;
  • барабан;
  • трос с крюками.

Встроенный редуктор для лебедки подбирается червячного или зубчатого типа. Часто используют зубчатый, так как он меньше изнашивается. Однако, червячный способен выдерживать гораздо большие нагрузки.

В некоторых источниках данную модель называют тросовой, так как она оснащена длинным стальным канатом. Принцип работы состоит в следующем:

  • пользователь вращает Г-образную ручку, соединенную с малой шестерней;
  • усилие передается барабану с крупной шестеренкой;
  • трос наматывается на ось барабана.

Благодаря стопорному механизму удается в любой позиции зафиксировать механизм. Тормоз сработает также при резком снижении усилия.

Барабанный тип способен выдерживать нагрузку от 0,3 т до 5 т. При допустимом диаметре троса до 15 мм и особенностях конструкции он может быть длиной до 40 м. Это позволяет не только обеспечить извлечение авто из ямы или болота, но и поднятие крупных каменных либо бетонных блоков.

Монтажно-тяговый тип

В конструкции этой ручной лебедки отсутствует барабан. Фактически она по своим параметрам во многом сходна с рычажными аналогами. Корпус оснащен кулачными зажимами, создающими требуемое усилие.

Кулачки стоят параллельно, благодаря чему усилие на стальной канат распределяется на все стороны примерно в равной степени. Это обеспечивает более длительный срок эксплуатации системе. Рычаг обеспечивает блокировку кулачков. В лебедке имеются тяговый рычаг, предназначение которого в защите от перегруза за счет срезанного штифта.

Этот тип лебедки может использоваться практически в любой сфере хозяйствования. Более совершенная конструкция требует регулярной смазки рабочих узлов.

Простейшая имитация лебедки

Наиболее примитивный, но одновременно действенный вариант самой простой лебедки состоит из цельнометаллического лома длиной 1,2—1,4 м, трубы 40—50 мм диаметром и троса нужной длины. Лом нужно вбить максимально глубоко в грунт, так как он станет в системе основной осью вращения.

Поверх оси надеваем подготовленный патрубок, используемый в качестве рычага. Таким образом между ломом и трубкой образуется угол, близкий к 90 градусам. Это соотношение позволяет вращать схему. Один конец троса крепится к лому мощным карабином, второй – фиксируется на тяговой петле автомобиля.

Труба помогает накручивать канат вокруг лома. Чем она длиннее, тем меньшее усилие придется прикладывать пользователю.

Как сделать лебедку своими руками

Для изготовления собственной конструкции понадобится такой набор:

  • пара шестерен с разным количеством зубьев;
  • вал в виде патрубка для оси намотки;
  • втулки;
  • ручка;
  • каркас из уголка или строительного профиля.

Удобней использовать реальные размеры из подготовленного чертежа или эскиза, изображенного в масштабе.

Ведущая шестеренка передает основное усилие на приводной вал. Желательно выбирать ее с мощными зубьями, обеспечивающими возможность передачи значительного усилия. В качестве осевого вала можно использовать вырезанную часть кардана или другого изделия, аналогичного по габаритам.

По бокам используют «щеки» в виде плоских круглых блинов. С одной стороны к ним соосно крепится ведомая шестерня. Втулки используются для обеспечения скольжения вала. Рекомендуется их ставить не на подшипники скольжения, а применять подшипники качения, что повысит выносливость и долговечность конструкции. Также обеспечиться ремонтопригодность узла.

При изготовлении корпуса необходимо обеспечить максимальную соосность отверстий, через которые будут ставиться шестерни. Сверловка в таком случае проводится после завершения сварных операций. Шестеренчатое соединение должно вращаться без заклинивания или проскальзывания.

Сборка корпуса

Каркас формируется из швеллера или уголка. Также можно использовать листовой металл 4 мм толщины. Поэтапный алгоритм включает такие действия:

  • Обрезаем пару швеллеров до длины 40 и 30 см. Более длинный окажется справа с шестерней и вращателем.
  • Проводим разметку для сквозного сверления.
  • Делаем 4 отверстия для крепления планки.
  • Необходимо обеспечить наличие отверстий для стационарного крепления.
  • На вал надеваем ведомую шестерню.
  • Крепим пластины с треугольным выступом болтами к шестерне.
  • После посадки шестерни крепим втулки.
  • Вал ставим на швеллеры.

Фактически лебедка готова. Устанавливать ее можно в любом удобном месте.

Интересное по теме:

загрузка. ..

Мини-лебедка своими руками (с храповым механизмом) | Своими руками

Содержание ✓

  • ✓ МИНИ ЛЕБЕДКА СВОИМИ РУКАМИ — ФОТО
  • ✓ МИНИ ЛЕБЕДКА СВОИМИ РУКАМИ — ВИДЕО ВАРИАНТЫ

Иногда на даче необходимо перетащить или временно починить что-то тяжелое. Для этого я использую привязные ремни. Чтобы надежно их зафиксировать, я сделал мини-лебедку с трещоткой.

Понадобилось: полоски металлические — одна толщиной 4-5 мм и шириной 3 см, вторая толщиной 2 мм и шириной 20 мм, шестерня длинная болт М 10 (если это не так, то можно взять шпильку М 10 с гайка) 2 болта и гайки М 4 пружинка от прищепки.

1. От большой полосы отрезаем три отрезка: два 8 см и один 5 см (фото 1). В центре длинных заготовок, отступив от конца 7 мм, просверлил отверстия d 11мм. Пластины U-образные сварные (фото 2).

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

2. Зубья заточил болгаркой под углом (фото 3). Пробку вырезали из пластины меньшего размера (толщиной 2 мм).

З. Болт подпилил по резьбовой части строго посередине, не доходя до головки 1 см (фото 4)

4. В отверстия П-образной детали вставил болт, нанизал на него шестеренку и примерил стопор, как показано на фото

5. Просверлил отверстия d 5 мм в стопоре и боковине мини-лебедка. Взял пружину, укоротил один из ее усиков, откусил пассатижами лишнее и согнул.

6. На боковине мини-лебедки разметил и просверлил два отверстия. Один — для оси пружины d 5 мм, второй — для крепления одного из хвостовиков d 2 мм. Я закрепил пружину болтом и гайкой М 4 (фото 6). Стопор также крепился на болт и гайку М4, но так, чтобы он мог свободно двигаться. Срезал лишние концы болтов. Я приварил гайки и болты, чтобы они не раскручивались.

7. В отверстия на боковинах вставил болт с прорезью и засунул в него стягивающий ремешок (фото 7). Кончик завернула в петлю и прострочила (конец ремешка можно вшить заранее в петлю).

8. Шестерню нанизал на болт и приварил (фото 8) К основанию приварил крюк (фото 9). зацепить саму лебедку.

9. Когда нужно что-то починить, я фиксирую один конец ремня с одной стороны предмета, с другой зацепляю крючком и вращаю болт ключом, тем самым наматывая ремень. Объект зажат.

См. Также: Do-it Your Self Winch Stand

Mini Winch Hands- Фотографии

Mini Wibs Hands- Video Option сделана лебедка в гараже / Selbstgemacht Haspel in die Garage


Посмотреть это видео на YouTube

Ручная лебедка мини слесаря.


Посмотреть это видео на YouTube

© Автор: Геннадий Побожий, г. Краснознаменск. Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Сборка ручной лебедки

  • Himanshu
  • Деятельность

Лебедка — невероятно полезный инструмент, который облегчает перемещение вещей на работе или дома. У всех нас должна быть коробка переработанных материалов и использованных вещей, от которых мы не можем избавиться! Вы можете использовать все эти элементы для сборки ручной лебедки. Использование повторно используемых предметов для проектов STEM — отличный способ повторного использования и переназначения обычных предметов, которые вы обычно перерабатываете или выбрасываете. Этот легкий и простой тренажер для детей — это веселое и увлекательное занятие по STEM!

О ручной лебедке Упражнение

Этот простой и удивительный проект STEM идеально подходит для тех детей, которые любят изобретать и узнавать, как все работает. Идея лебедки — отличный способ создать раннее представление о том, как люди могут создавать замечательные вещи с помощью простых механизмов, таких как шкивы. Вашим малышам, вероятно, потребуется ваша помощь в сборке лебедки, но с такими инструментами, как картонные рулоны бумажных полотенец и катушка с лентой, все детали удобны для детей и дешевы. Эти простые и интересные занятия STEM для детей помогут укрепить основные жизненные навыки и потенциально помогут пробудить интерес к этой важной области на всю жизнь.

Поставки, необходимые для лебедки с ручной капельницей Активность
  • Картонные трубки
  • Spool {может быть необязательным, см. Ниже}
  • или карандаш
  • String
  • лента, Scissors
  • Slate Copty {Obj к струне}

    • Шаги, связанные с лебедкой с ручным приводом
    • Прежде всего, вам нужно приклеить 2 картонные трубки к твердой поверхности. Теперь используйте свою соломинку в качестве справочного инструмента для определения того, как далеко они должны располагаться друг от друга.
    • Теперь вам нужно сделать 2 надреза в верхней части каждой картонной трубки, размер которых должен быть достаточно большим, чтобы соломинка или карандаш могли лежать и вращаться.
    • Теперь наденьте катушку на соломинку или карандаш. Если у вас нет катушки, вы можете просто прикрепить веревку к соломинке или карандашу с помощью липкой ленты. У вас все еще есть ручная лебедка, и если вы используете катушку, обязательно закрепите ее лентой на соломинке или карандаше. Что, если вы не обезопасите его?
    • Катушка просто вращается вокруг соломинки, и веревка не заканчивается! Мы также можем изучить эту концепцию с помощью нашей машины с резиновой лентой, и если вы используете соломинку, вы даже можете продеть в нее другую соломинку и использовать изогнутую часть, чтобы сделать ручку!
    • Теперь натяните веревку или веревку на катушку с помощью куска ленты и привяжите корзину или другой предмет к нижней части веревки.

    Родители должны как можно скорее сосредоточиться на внедрении занятий STEM, потому что в сегодняшнюю эпоху информации способность к инновациям, владение технологиями и понимание того, как и почему вещи работают вместе, очень важны. Создание простых машин с вашими детьми доставляет массу удовольствия и дает им огромное удовольствие и отличный шанс решить проблемы и найти инновационные решения.
