Самодельные мотоблоки и трактора своими руками для дачи


Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

  • землеобрабатывающие – плуги, фрезы, рыхлители;
  • для ухода за культурами – окучиватели;
  • грабли;
  • снегоуборочные лопаты;
  • сеялки, посадочные приспособления.
Грабли для мотоблока
https://www.youtube.com/watch?v=6tKBjX9Qxzc

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

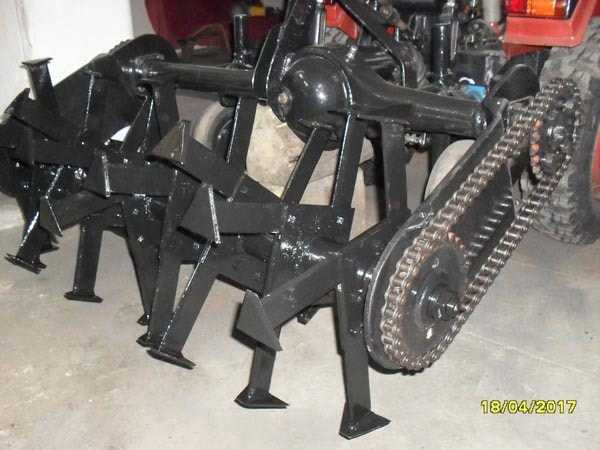

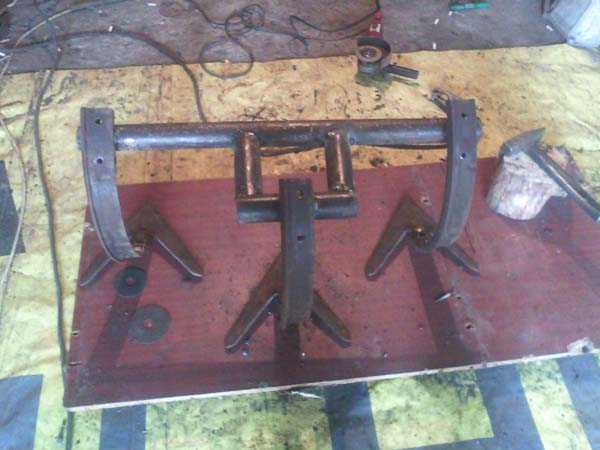

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

Плуг самодельный
https://www.youtube.com/watch?v=p1jvUiKtNz0

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

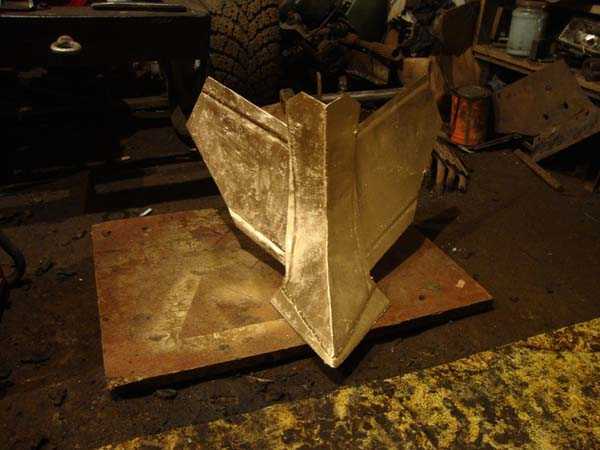

Отвал-лопата
https://www.youtube.com/watch?v=8TyNCo7kiuo

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

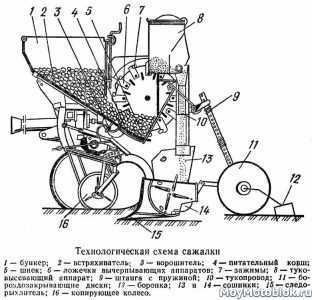

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

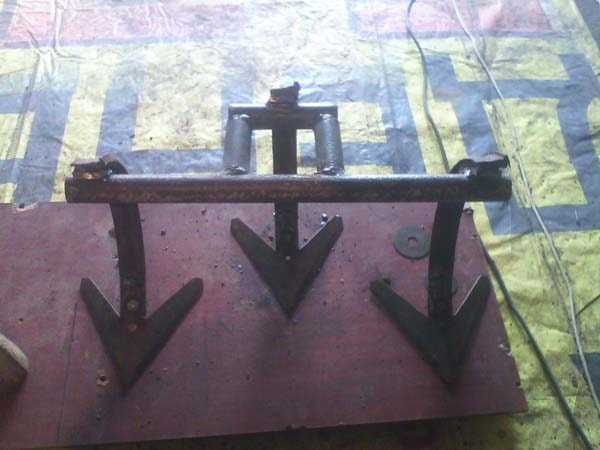

Дисковый окучник
https://www.youtube.com/watch?v=bYcGhv3cgA0

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

moymotoblok.ru

Мини-тракторы — самоделки из мотоблока. Самоходы из мотоблока своими руками

Польза от мотоблока для огородников и дачников неоценима. Но все-таки ее нельзя сравнивать с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался о том, как бы усовершенствовать свой одноосный привод.

Некоторые умельцы решаются даже переделывать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно встретить повсеместно. Несмотря на то что к ним производителями выпускается достаточно много навесного оборудования, наши мастера переделывают их на свое усмотрение.

Мотоблок – доступная механизация для полевых работ

Решить проблему обработки огорода можно, применяя мотоблок и используя навесное оборудование к нему. С помощью таких приспособлений можно на достаточно высоком уровне обеспечить вспашку и культивирование почвы, подготовку ее к посадке основных культур, а также проводить уборку урожая. Это дает экономию во времени и затратах труда, так как ручное вскапывание и прополка даже на шести сотках огорода – это нелегкая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Навески-самоделки для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий хозяйствования. Такие конструкции хоть имеют непрезентабельный вид, но обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит такой агрегат из привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, смонтированных на руле. Для легких и средних агрегатов приводом обычно служит бензиновый двигатель внутреннего сгорания. Более тяжелые мотоблоки комплектуются дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и механизм запуска имеются в обязательном порядке. Они имеют свои особенности в зависимости от типа двигателя, применяемого в качестве привода мотоблока.

Коробка передач, сцепление и редуктор (в отдельных моделях еще и дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть на пневматическом ходу или утяжеленные металлические с дополнительными грунтозацепами для работы под нагрузкой.

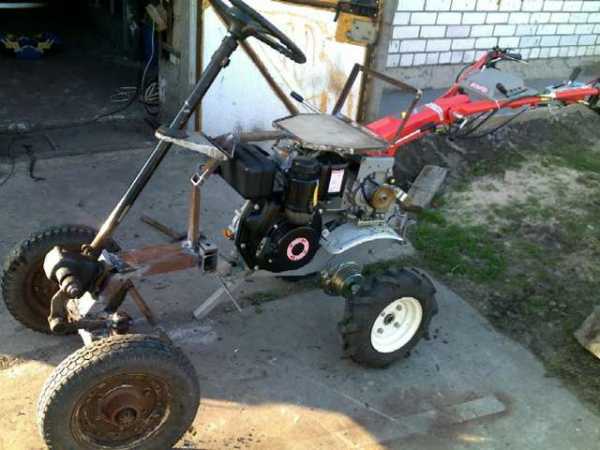

Минитрактора-самоделки из мотоблока имеют место для сидения и дополнительную пару колес. Они могут быть управляемыми или ведомыми. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на задней или передней оси.

Самодельный мотоблок

Несмотря на то что в продаже имеется достаточный выбор (по цене и мощности) средств малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» под силу не каждому. Однако человек, знакомый с техникой, имеющий в распоряжении необходимое оборудование и комплектующие, может его сам изготовить. В отдельных случаях такие конструкции могут составить даже конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали отработавших свое мотоциклов и всевозможный металлолом. Двигатель может быть использован даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от мотороллера. Такие двигатели имеют хорошее принудительное охлаждение и могут использоваться длительное время при нагрузках даже на минимальной скорости.

Преимущества минитрактора

Для полевых работ мотоблок приспособлен, однако управлять им сможет не каждый. К примеру, пожилому человеку, не обладающему богатырским здоровьем, придется затрачивать немало сил при маневрировании. Другой момент – постоянная нагрузка на ноги. Чтобы мотоблок обрабатывал почву, его нужно водить «за рога».

Тот, кто хоть раз работал с мотоблоком на пахоте, культивации или иной обработке почвы, понимает, сколько сил отбирает управление им. Удержать при рывке, направить в колею, развернуть, отвести назад… При этом не запутаться в рычагах управления и не заехать туда, куда не надо – часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Совсем другое дело – управление минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод тот же, скорость та же, но все это сидя и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

Дополнительная пара колес, разведенных на достаточное (1–1,2 м) расстояние, дает надежную опору. Еще одно преимущество – возможность перевозить грузы в прицепной тележке или смонтированном на задней ведомой оси кузове.

Мини-тракторы. Самоделки из мотоблока

Изготовление минитрактора «на глазок» или даже по готовым чертежам, как правило, предполагает необходимость доработок после первых испытаний. Не все можно исправить только лишь болгаркой и сваркой.

Часто возникает необходимость дополнительных токарных или фрезерных работ. Нередко конструкция, на бумаге выглядящая идеально, после изготовления получается непригодной для эксплуатации.

Для желающих создавать минитрактора-самоделки из мотоблока, но не имеющих опыта конструирования, есть доступный вариант – приобрести готовый комплект для переоборудования. Стоит он недешево, но зато все его составляющие изготовлены в условиях заводского производства. Они прошли испытания и точно подогнаны друг к другу и силовой установке.

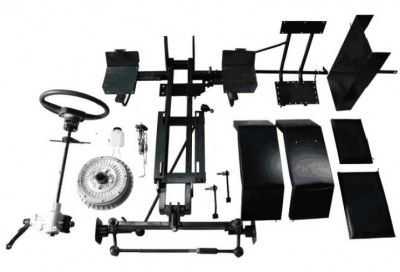

В такой комплект обычно входит: рама, имеющая крепления для двигателя; надежное сидение; подножки с манипуляторами управления; передняя балка с тягами рулевого механизма, ступицами колес и тормозными дисками; защитные крылья для колес; навесное приспособление с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать на составляющие свой мотоблок и согласно схеме смонтировать все детали на новую раму.

Навесное оборудование

Покупать мотоблок без навески или только лишь с одним плугом для пахоты и переворачивания пласта грунта в большинстве случаев нецелесообразно. Комплект дополнительного оборудования позволяет существенно расширить возможности агрегата.

Его в таком случае можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучивания грядок, для скашивания сена, его ворошения и подбора. Прицепная тележка с местом для сидения позволяет перевозить грузы.

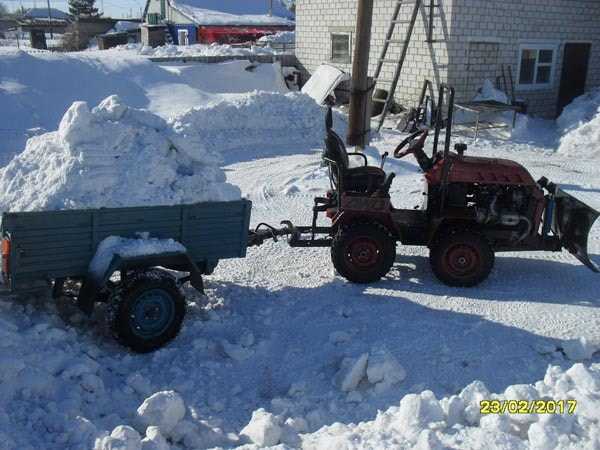

В зимний период мотоблок можно оборудовать передним скребком и расчищать с его помощью снег с дороги. Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», к примеру, производителем выпускается достаточно навесного оборудования.

Однако часто владельцы все же переделывают его под себя. Для одних заводская навеска недостаточно мощная и не выдерживает нагрузок, для других не хватает регулировок, чтобы настроить ее для работы в определенных условиях, а третьи просто привыкли сами изготавливать инструмент.

Самоделки для мотоблока своими руками

Комплектное оборудование не всегда подходит для условий хозяйствования. Чтобы постоянно не обрезать отдельные детали, не подваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, можно все сделать самому.

Даже плуг и дисковый окучник мастера изготавливают в домашних условиях. Для этого одним желанием, чертежом и материалом не обойтись. Потребуется дополнительное оборудование: газовый резак, сварочный автомат, болгарка и практические навыки работы с ними.

Самоделки для мотоблока своими руками можно изготовить, используя запчасти от старых автомобилей. Прицеп можно изготовить, используя задний мост от «легковушки». Если выбросить редуктор и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской не проблема. Рессоры можно взять от «Москвича» – получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок можно изготовить из листового металла 1–2 мм толщиной. Если подварить к выгнутому по профилю листу ребра жесткости, им можно не только убирать снег, но и использовать как ковш бульдозера для разравнивания грунта или перегноя.

Оригинальные самоделки

На базе мотоблока можно изготовить вездеход для поездок на рыбалку или охоту по труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют удлиненными и так увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока оборудуются камерами большого диаметра от грузовых автомобилей или тракторов. Их используют без покрышек, а монтируют к ступицам при помощью ремней. Давление в покрышках выбирается низкое для увеличения проходимости.

По такому же принципу мастера изготавливают снегоходы-самоделки из мотоблока, предназначеные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой лыжи сзади с сидением для водителя.

fb.ru

Самодельный мотоблок (49 фото изготовления)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

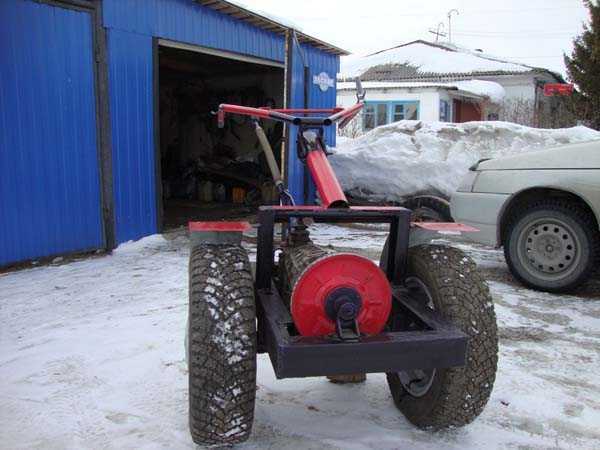

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

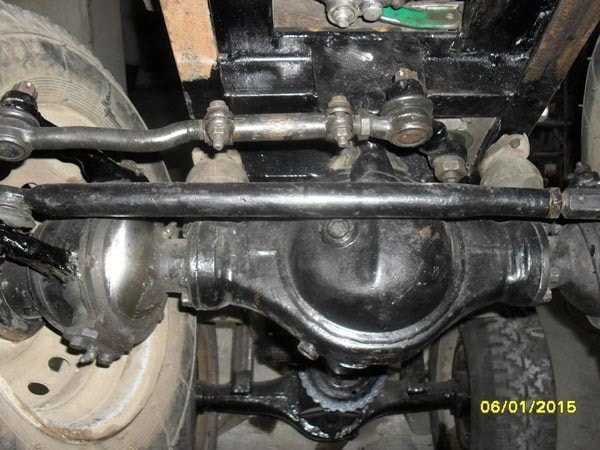

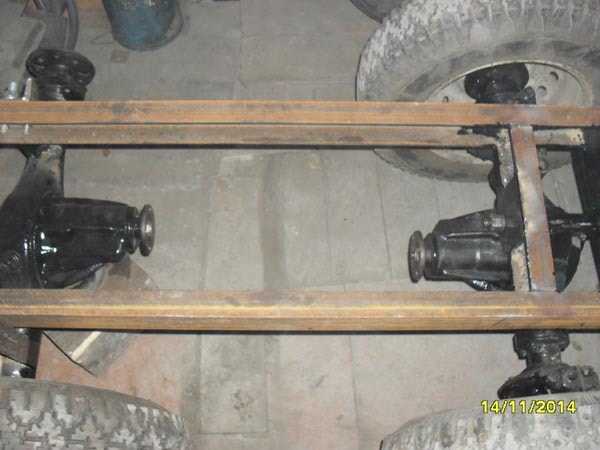

Задний мост от ВАЗ классика, был укорочен под колею.

Из швеллера и уголка сварена рама.

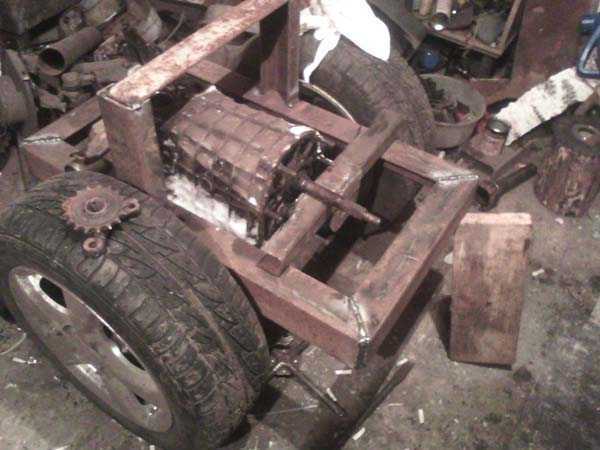

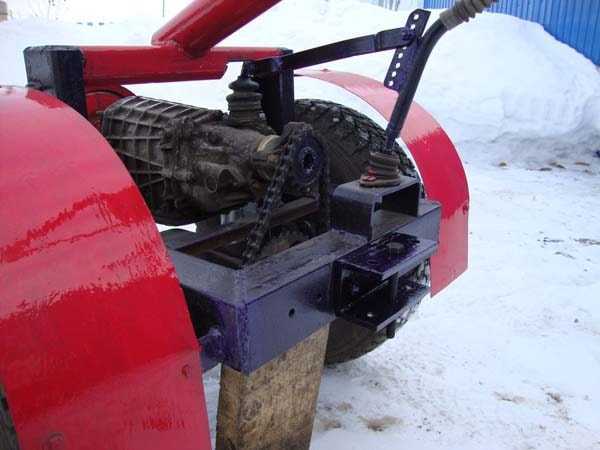

Установлена КПП также от ВАЗа.

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

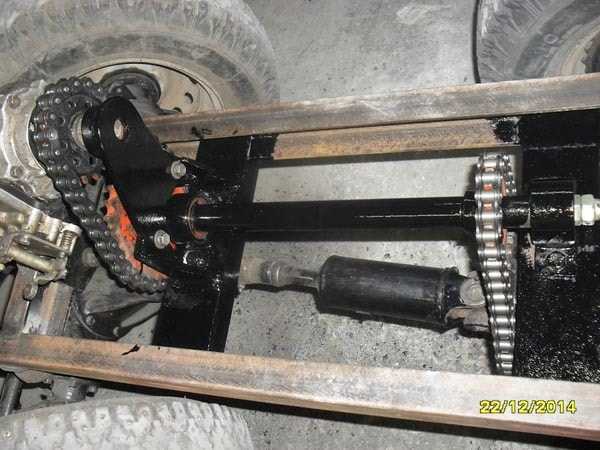

От КПП на мост идёт цепная передача.

Регулируемый угол наклона ручки.

Механизм переключения передач КПП.

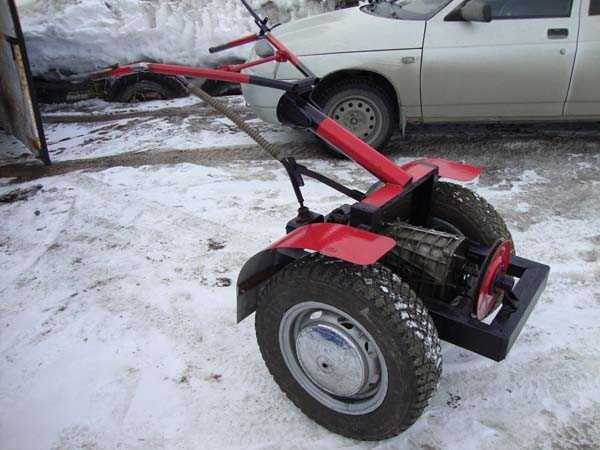

Также автор изготовил навесное для мотоблока.

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

Чертежи плуга для мотоблока.

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

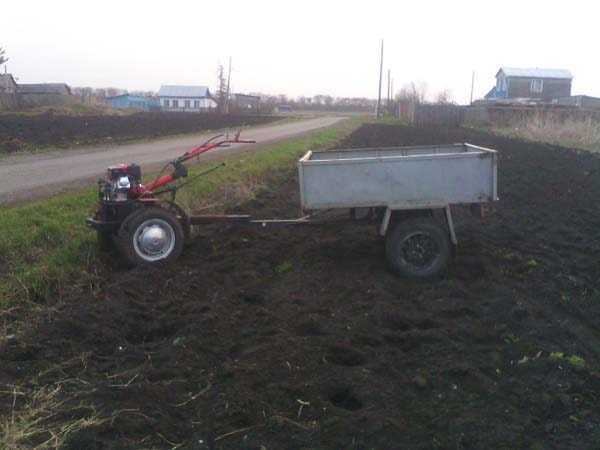

На фото: мотоблок в работе.

Сделано ременное сцепление.

Адаптер для прицепа.

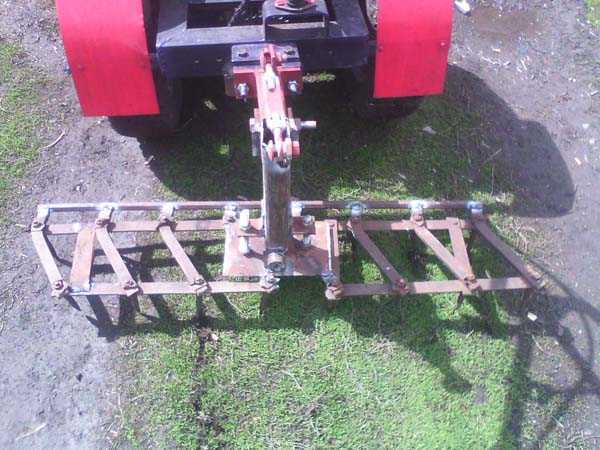

Также сделана самодельная борона для мотоблока.

(2 оценок, среднее: 5,00 из 5) Загрузка…

sam-stroitel.com

Какие самоделки можно сделать из мотоблока

Мотоблок представляет собой практически незаменимую вещь для любого фермера. Благодаря его использованию удаётся значительно облегчить труд, связанный с сельским хозяйством. В настоящее время к мотоблоку имеется огромное количество самых разнообразных дополнений, превращающих данное устройство в агрегат, предназначенный для вспахивания земли или уборки выращенной продукции. При наличии же небольшой суммы денег, желания творить и начальных навыков работы с машинами, можно преобразовать своими руками его в:
  • минитрактор;
  • снегоход;
  • вездеход;
  • болотоход;
  • мотособаку;
  • каракат;
  • квадроцикл.

[contents]

Как сделать минитрактор из мотоблока?

В настоящее время самоделки из мотоблока очень распространены. Одним из наиболее популярных вариантов преобразования является минитрактор. Он отличается от мотоблока повышенным уровнем комфортабельности в процессе эксплуатации.

Создавая самодельный трактор на базе мотоблока, приходится решать несколько проблем. Основной из них является смещение центра тяжести. Оно происходит при посадке водителя в кресло созданного минитрактора. Для решения данной проблемы необходимо, прежде всего, установить вторую ведомую ось. При этом она должна быть достаточно широкой (примерно 100 — 120 см).

Также нужно увеличить и переднюю ось, которая была установлена на мотоблоке изначально. В настоящее время для подобных целей на рынке в продаже имеются специальные удлинители (втулки). Монтируют их на ведущий вал.

Кроме этого может понадобиться  установка дифференциала, так как на некоторых моделях мотоблоков он попросту отсутствует. Благодаря ему удастся повысить устойчивость и манёвренность самодельного трактора. Так же трактор можно дополнить прицепом для мотоблока сделанный своими руками.

Производство таких устройств  из мотоблоков получило столь массовое распространение, что сегодня продаются целые комплекты для более комфортного их изготовления.

Как сделать своими руками снегоход?

При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.

Читайте также:  Манипулятор-вездеход: работает там, где другие не могут

Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.

Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.

Вездеход из мотоблока — проще простого!

Модернизировать агрегат, предназначенный изначально для вспахивания земли в нечто, способное преодолеть практически любые препятствия, не так уж и сложно. Для этого понадобится:

  1. Установить на мотоблок вторую ведомую ось (лучше сделать её достаточно широкой).
  2. Оснастить агрегат большими по размеру дисками.
  3. Установить на них специальные шины для внедорожника.

При этом, если изначально планируется сделать подобное устройство из мотоблока, то лучше брать агрегат, в котором охлаждение двигателя осуществляется не при помощи воздуха, а с использованием воды. В данном случае вездеход будет отличаться повышенной износостойкостью и сможет функционировать практически в любых условиях.

Самодельная мотособака в помощь охотникам и рыбакам

Зимняя охота и рыбалка представляют особый интерес для любителей отдыха на природе. При этом добираться по глубокому снегу до реки или блуждать по сугробам в лесу не особенно приятно. Отличным помощником в данном деле станет мотособака. Её можно приобрести целиком или же купить только шасси на гусеничном ходу и изготовить необходимый агрегат из мотоблока.

В случае выбора самодельного варианта придётся сварить раму, на которую будет монтироваться двигатель, ведомая и ходовая звёздочки, а также руль и два промежуточных вала, оснащённых резиновыми катками.

Читайте также:  Манипулятор-вездеход: работает там, где другие не могут

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Квадроцикл своими руками!

На вопрос о том, что можно сделать из мотоблока ещё, есть один ответ, который понравится практически каждому — квадроцикл. Сегодня это средство передвижения очень быстро набирает популярность. При этом изготовить его из мотоблока не так уж и сложно. Придётся провести процедуру по монтажу второй оси. В дальнейшем можно устанавливать новые колёса, предназначенные для езды по пересечённой местности. Диски самостоятельно делать не придётся. Достаточно просто взять подходящие автомобильные диски.

Стоит отметить, что самодельный квадроцикл будет отличаться от оригинального двумя основными качествами — относительно невысокой скоростью и стандартной для мотоблока посадкой. Что касается манёвренности, то здесь он ничем не уступит фирменным образцам.

banivl.ru

ydachadacha.ru

Мини трактор из мотоблока


В наше время в сельской местности преобладают частные фермерские хозяйства и подворья, в ряде случаев люди стараются работать на себя а не на барина, возделывать землю выращивать скот кур гусей и так далее. В ручную всем этим заниматься конечно не легко, люди издревле прибегали к помощи лошадей, волов для вспашки земли, в советское время был мощнейший агротехнический комплекс, а с развалом колхозов люди занимаются индивидуальным хозяйством, опять же требуется механическая помощь в нелегком труде, и отцы инженеры разработали мотоблок которые пользуются спросом у сельского жителя. Универсальная машина для подсобного хозяйства, можно производить все работы пахать, культивировать, сажать, косить, поливать, перевозить грузы. Высокая производительность при малых энергозатратах литра бензина хватает на один час работы. Сказка а не агрегат но наши умельцы пошли дальше усовершенствовали мотоблок


Вот этот чудо агрегат превратили в такой вот мини трактор

Вот и наш автор собрал такой же мини трактор из мотоблока так как имеет свой надел землицы и не малое подворье подобный агрегат необходим как воздух. С чего же начинает автор ну само собой с чертежей как говорится семь раз отмерь один раз сами знаете.

Чертежи есть следующий шаг подбор инструмента и материалов для создания данного агрегата

Инструменты: сварочный аппарат, болгарка, молоток, зубило, набор ключей ,пассатижи, отвертка, дрель

Материалы: уголки, трубы квадратного и круглого сечения, металл кровельный, рулевая колонка, рулевое колесо, штанга ,тяги, ступицы, задний мост от москвича.


Все приготовлено и с чего же автор начинает свою работу конечно же с основы основ рамы будущего трактора за основу берутся трубы квадратного сечения распиливаются по размерам чертежа

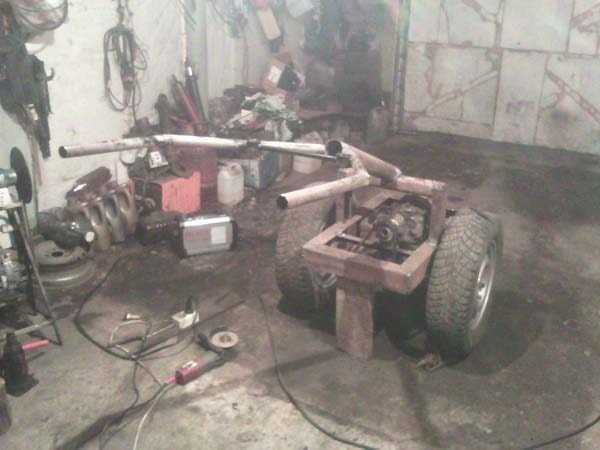

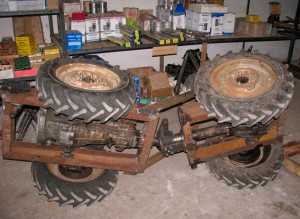

Затем автор сваривает каркас

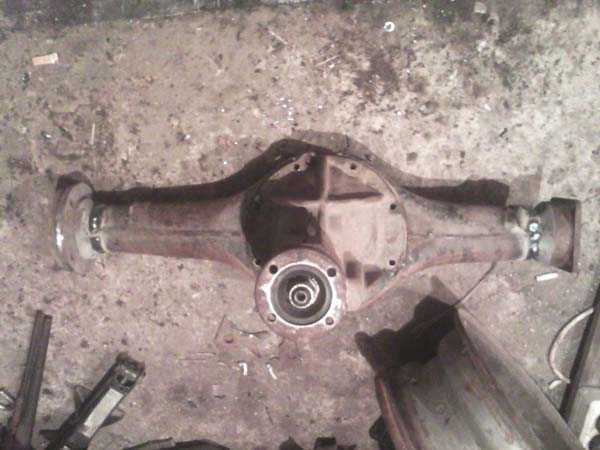

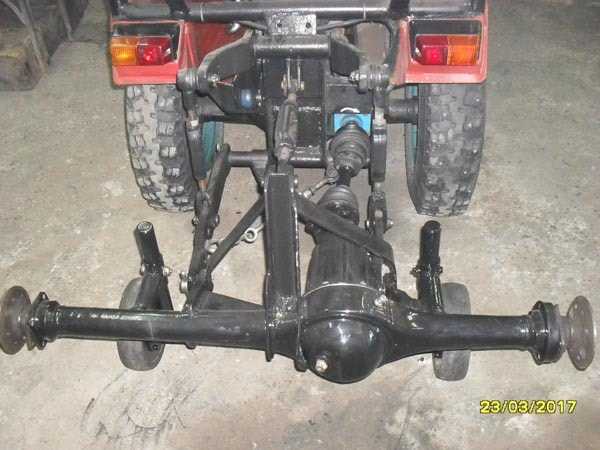

Так же подготавливается задний мост от москвича и сваривается

После прикручивает дугами к раме на болты

Как проведены сварочные работы автор все тщательно проходит болгаркой чтоб убрать лишнее окалины и тому подобное.

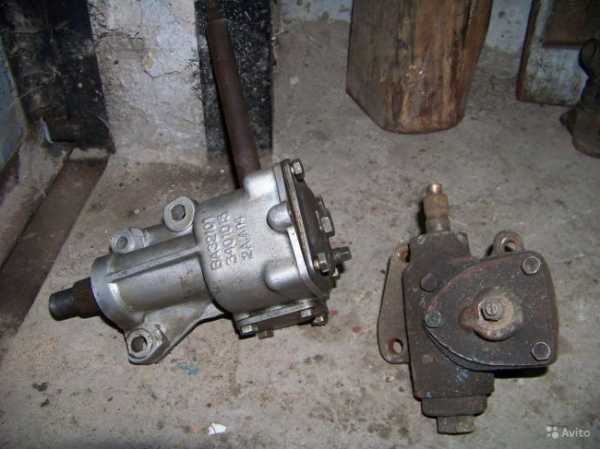

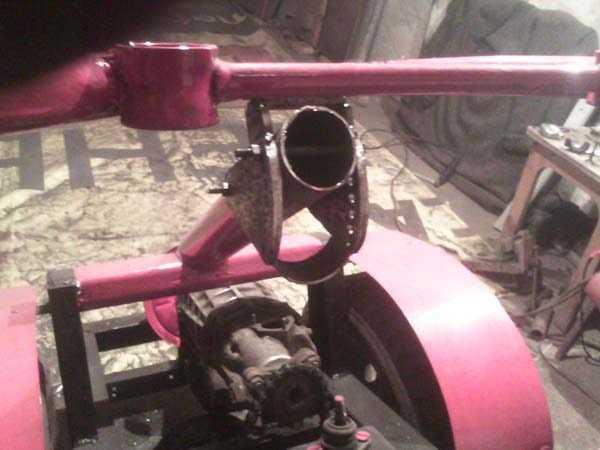

Следующее не маловажное действие это установка рулевой колонки и рулевых тяг

Колонку авто взял в гараже от стареньких жигулей и штангу с рулевым колесом

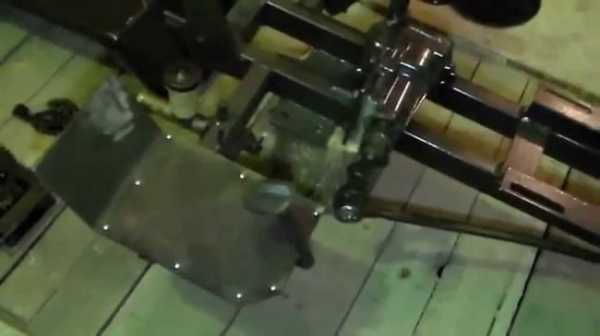

Далее устанавливает рулевые тяги регулирует поворотный механизм мини трактора


И самое главное конечно же тормоз, автор сварганил вот такую вот педаль

Последний шаг устанавливаем колеса где надо подкрашиваем и вот перед нами предстает гений нашего автора мини трактор из мотоблока

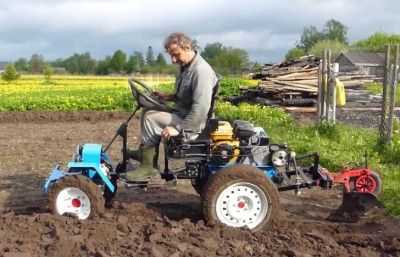

И вот уже автор погнал на рассекать по деревне на новеньком тракторе. А здесь уже в поле пашет cвой земельный надел, рыхлит землю матушку.

Получившейся мини трактор имеет ряд преимуществ перед блоком, это само собой удобство сиди себе на кресле рули ,больше навесок можно агрегатировать, да и просто очень удобно иметь в хозяйстве такого чудо коня.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Минитрактор на базе мотоблока — своими руками, чертежи

Небольшой трактор является более эффективным средством обработки земельных участков, чем мотоблок. С его помощью можно обрабатывать участки с высокой производительностью, работать на полях и сделать сбор урожая или посадку семян до автоматизма. Но не всегда стоит тратить деньги и покупать такую технику. Можно с легкостью сделать такое устройство самостоятельно, для чего понадобится энтузиазм, немного навыков и дополнительное оборудование.

Минитрактор на базе мотоблока является оптимальным решением для работы на земле. Такую технику можно создать самостоятельно, для чего достаточно лишь изучить технические аспекты и весь порядок работы. Гусеничный минитрактор будет очень хорошим вариантом для работы с тяжелыми грунтами или в зимний период.

Минитрактор из мотоблока своими руками


Чтобы создать эффективную и работающую конструкцию, нужно применять схемы и чертежи будущей конструкции. При наличии необходимых навыков можно самостоятельно нарисовать такую схему, но, если их нет, лучше найти подходящую модель, по которой можно изготовить оборудование своими руками.

Подбирая комплект для переделки, можно взять заводские запчасти. Но это не подойдет для тех, кому нужна переломка 4х4 с существенной экономией.

Для самодельных тракторов следует приобрести:

  • набор инструментов и сварочное оборудование;
  • швеллеры, металлические трубы;
  • дрель с разными сверлами;
  • метизы и другие крепежи;
  • болгарку.

Чтобы правильно переделать мотоблок, необходимо подготовить два дополнительных колеса, кресло, навеску, педали, рулевой механизм. Важно правильно подобрать мотоблок, остановив свой выбор на достаточно мощных агрегатах. Это позволит получить производительный минитрактор, который сможет выполнять все сельскохозяйственные функции.

Создание рамы


Переделка рамы мотоблока позволит приспособить ее под дополнительные два колеса. Конструкция рамы может быть цельной или с переломными составляющими. Второй вариант считают более подходящим для самодельных тракторов.

При использовании двух небольших рам, вы получите специальную ось, которая соединена шарнирами и может двигаться. Это позволяет колесам лучше осуществлять контакт с грунтом и не перевешиваться при проезде по неровному грунту.

  • Поперечные лонжероны продольного типа нужно нарезать болгаркой и соединить сваркой или другими крепежными элементами.
  • Соединения из болтов закрепляют проваркой швов для более высокой надежности.
  • К одному из концов рамы монтируют крепление для навесного оборудования, приваривают фаркоп для прицепа.

Правильная установка ходовой части

Когда к раме было прикреплено приспособление для навесного оборудования, на ее оба конца нужно прикрепить ось. К задней крепят те колеса, которые были в комплекте с вашим мотоблоком, но вот на переднюю подбирают колеса с глубоким протектором, которые можно купить или снять со старого автомобиля.

Для создания качественной ходовой части нужно приобрести тормозную систему со ступицами, рулевое колесо, рулевую тягу и колонку, редуктор.

Этапы крепления передних колес:

  • Выберите стальную профильную трубу, которая будет равна толщине передней оси трактора.
  • К торцам этой трубы привариваются колесные ступицы.
  • Конструкцию нужно прикрепить в центре передней части рамы.
  • Закрепите рулевые тяги и выровняйте их с редуктором.
  • Далее на раме зафиксируйте редуктор.
  • Подберите рулевое колесо, установите его, а затем штангу.
  • Проведите регулировку рулевой колонки.

В некоторых случаях тракторная подвеска комплектуется пружинным амортизатором, что позволяет с более высоким удобством работать с техникой.

Для установки и закрепления задней оси понадобятся подшипники. Далее ее оборудуют шкивом, с помощью которого запускаются вращающиеся узлы конструкции и действуют на ее колеса.

Правильная установка мотора с гидравликой


Трактор с двигателем от мотоблока будет хорошим вариантом, но при достаточной мощности мотора агрегата. Одноцилиндровые дизельные модели отличаются экономичностью и высокой производительностью, но можно выбрать двигатели и другого типа.

Как правило, мотор должен находиться в передней части рамы, что позволит делать трактор более устойчивым и поддерживать его равновесие.

  • Там, где будет расположен мотор, нужно установить систему крепления, дополнив ее натяжными ремнями.
  • Монтируют ременную передачу, которая нужна для привода в движение задних колес. При этом важно следить, чтобы ремень раздаточной корбки был расположен в одной плоскости с ремнем, который находится на задней оси минитрактора. Ременную передачу следует покрыть защитным чехлом.
  • После этого на трактор устанавливают гидравлический подъем, состоящий из масляного бака и насоса, распределителя, гидроцилиндра. Систему соединяют шлангами.
  • После этого на технику устанавливают кресло, фары и габариты.

Электрооборудование и тормозная система


Для самоделки можно воспользоваться старыми тормозами или новой системой.

  • Сначала нужно определить место установки педали тормоза, после чего монтируется крепление для нее и основной тормозной цилиндр.
  • Затем тормоза крепят к тормозным барабанам (находятся на передних колесах) с помощью шлангов.
  • Тормозную систему нужно проверить на герметичность, а также пересмотреть чертежи, что позволит избежать ошибок при ее монтаже.

Полноприводный трактор требует установки электрооборудования и вывода датчиков на приборную панель. Необходимы показатель охлаждения жидкости, датчик уровня топлива и давления масла, замок зажигания.

Дополнительно можно установить навес и обшивку, что сделает работу с техникой более комфортной. О том, как правильно собирать минитрактор, можно просмотреть на видео.

Минитрактор из мотоблока Нева

Такой самодельный трактор является одним из самых лучших, так как имеет компактные габариты и отличается высокой производительностью. Для переделки используется мотоблок, как основа, двое дополнительных колес и ось.

Чтобы правильно осуществить переделку, следует придерживаться таких правил:

  • Размеры дополнительных колес должны быть в диаметре от 14 до 18 дюймов. Слишком маленькие могут перекидывать трактор, а большие не дадут ему нормально двигаться.
  • Двигатель мотоблока может располагаться сзади. В этом случае необходимо расширить ширину колеи для более лучшей балансировки.
  • Покрышки техники оснащают грунтозацепами для более высокой сцепки с землей.

Данная модель является очень простой и подходящей для переделки. Она будет хорошим вариантом для работы на любых участках.

Как сделать минитрактор из мотоблока МТЗ?


Чтобы разработать качественный и довольно производительный трактор использовать мотоблоки МТЗ 05, МТЗ 09, МТЗ 12 или других моделей. Они оснащены двухцилиндровым двигателем, который смещает центр тяжести наперед.

При переделке главной задачей является устранение проблемы смещения центра тяжести:

  • Настройте агрегат на режим работы с косилкой.
  • Уберите его переднюю площадку и установите на ее место переднее колесо от мотоцикла, а также руль управления.
  • На верхнюю часть рамы закрепите регулировочную тягу, что сделает конструкцию более жесткой.
  • Приварите водительское сидение.

Установите двигатель и не забудьте об установке еще одной площадки, на которой разместится гидрораспределитель и аккумулятор. В задней части нужно установить дополнительную стальную раму для гидравлики, а на передней монтируется ручной тормоз.

В итоге вы получите компактный трехколесный трактор с высокой производительностью. Как он выглядит, можно посмотреть на фото.

Минитрактор из мотоблока Зубр


Такой трактор из мотоблока имеет неплохую силовую установку, работающую на дизельном топливе. Чтобы получить качественную конструкцию, следует уделить внимание следующим элементам:

  • Установка гидравлической системы, которая позволит использовать навесное оборудование.
  • Передняя балка оснащается специальными или родными колесами, которые будут обеспечивать правильную балансировку.
  • Двигатель устанавливают на раму во фронтовой части, что сохраняет правильный баланс трактора.

Чтобы самоделка получилась максимально прочной, все ее части соединяют специальными крепежными элементами и обрабатывают сваркой.

Минитрактор из мотоблока Агро


Данная переделка мотоблока в минитрактор схожа и с теми способами, которые применяются для агрегатов других брендов. При этом есть особенности, которые включают правильный выбор тормозного оборудования, гидравлики, рулевой системы. Не менее необходимыми являются и качественные прочные дополнительные колеса.

Создавая технику своими руками, необходимо использовать дополнительное усиление для ведущих полуосей. Для этого можно применять колесные редукторы. Есть также возможность установки двигателя на заднюю часть техники, что позволяет в равной степени распределить нагрузку.

Мини-тракторы отлично подходят для дачи, обработки небольших огородов, перевозки грузов или уборки мусора и снега. При правильной сборке техника прослужит максимально долго и порадует высокой производительностью. Чтобы ее создавать нужно придерживать определенных правил и схем, которые позволят правильно присоединить все детали. Это позволяет с легкостью переделать мотоблок любого типа, усилив его мощность.

sadovaja-tehnika.com

самодельные трактора на базе различных мотоблоков, видео примеры

Владельцам фермерских хозяйств или домика в деревне не обойтись без землеобрабатывающей техники. Однако купить минитрактор может позволить себе не каждый. В качестве альтернативы народные умельцы изготавливают трактора своими руками. При наличии достаточной доли умения и небольшой мастерской можно создать отличную самодельную технику для работ на земельных участках.

Конструкция самодельного трактора

Минитрактор представляет собой обычный трактор, сделать который можно на основе мотоблока. Делятся такие агрегаты на три вида:

  • выпущенные на заводе;
  • переделанные с помощью заводских инструментов;
  • полностью самодельные.

Собрать минитрактор можно из различных деталей и узлов от старых отечественных машин. Главными деталями самодельной техники являются:

  1. Двигатель.
  2. Система управления.
  3. Ходовая часть.
  4. Система отбора мощности.
  5. Прицепное устройство.
  6. Трансмиссия.

Все они устанавливаются на прямоугольную раму, выполненную из швеллера.

Самоделку можно оснастить сменными навесными орудиями. Благодаря этому в домашнем хозяйстве самоделка станет универсальным помощником. Таким трактором можно будет окучивать, пахать, культивировать, бороновать и выполнять многие другие операции по обработке почвы и уходу за садом или огородом.

Чтобы можно было перевозить различные грузы, к агрегату прицепляется одноосная тележка. В этом случае трактор необходимо немного модифицировать, расположив водителя спереди тележки на подрессоренном сиденье.

Рама для самодельного минитрактора

Раму своими руками можно сварить из подходящих профилей:
  • для поперечных лонжеронов можно использовать швеллеры № 8;
  • для продольных – швеллеры № 6.

Снизу рамы к горизонтальным лонжеронам с помощью болтов крепятся корпуса подшипников полуосей. На каждую полуось нужно поставить по два подшипника. Корпуса к ним можно подобрать стандартные. При правильной установке этих элементов оправка в подшипниках будет легко и свободно вращаться.

На следующем этапе к задней части рамы привариваются уголки, к которым привинчивается кожух трансмиссии. Рекомендуемый размер уголков 25х25 мм, трансмиссию можно сделать из стального листа в 5 мм толщиной. Этот элемент будет служить основанием для механизма управления, дифференциала и промежуточного вала. Передняя сторона кожуха должна быть оборудована кронштейном для крепления топливного бала, а задняя – съемной крышкой. Под двигатель с вентилятором изнутри передней части рамы привариваются уголки.

Полуоси или оси своими руками делаются из качественной стали. Их размеры должны соответствовать размерам ступиц колес и имеющихся подшипников. С внутренней стороны на полуоси следует установить две полумуфты. Правую необходимо разместить так, чтобы она могла свободно размещаться на квадрате и с помощью рычага вводилась в зацепление с левой полумуфтой. За счет этого будет обеспечиваться блокировка колес.

Чтобы самодельным трактором было удобно управлять, траверса должны проворачиваться на требуемый промежуточный угол.

Самодельные трактора на основе мотоблоков – видео

На сделанную и оборудованную своими руками раму нужно будет расположить мотоблок, который может быть любой модели.

Трактор на базе мотоблока «Нева»

Агрегаты «Нева» мощны и надежны, поэтому их довольно часто применяют для изготовления тракторов.

Выбирая мотоблок, следует обратить внимание на механизмы со сцепкой. В этом случае к трактору можно будет присоединять прицеп с кузовом, и перевозить на нем различные грузы.

Из старой машины на самоделку можно установить руль, педали и автомобильное кресло. Это добавит удобство в управлении и комфорт в эксплуатации.

Изготовить своими руками адаптер самосвала можно с помощью болгарки, электросварки и необходимого материала. С помощью специальной системы крепления рамы прицеп будет поворачиваться и наклоняться. Так как в мотоблоке органы управления дублируются, его можно использовать как отдельный агрегат.

Мотоблок «Кентавр» – мощный агрегат для минитрактора

Высокая производительность самодельных устройств обеспечивается благодаря мощным моторам профессиональных или полупрофессиональных агрегатов.

Оптимальной моделью станет мотоблок «Кентавр», мощность которого составляет 9 лошадиных сил. С его помощью своими руками можно сделать надежный и прочный вариант трактора с большой производительностью и ресурсом использования.

Для изготовления рамы и кузова трактора можно использовать металлические уголки или профессиональные трубы. Устройство кузова и его соединение с моторным блоком должно быть тщательно продумано.

Для мощного двигателя кузов можно выполнить из небольшого прицепа от мототранспорта или машины. При этом о том, как он будет прикреплен к мотоблоку, продумать надо заранее.

Мотоблок «Зубр» – основа для самодельного трактора

Имея в наличии агрегат «Зубр» с дизельным двигателем высокой мощности, необходимые инструменты и детали, можно сделать своими руками трактор для земельных работ и хозяйственных нужд.

Необходимые для сборки инструменты:

  • аппарат для сварки;
  • гаечные ключи;
  • дрель;
  • молоток.

Собирать агрегат на основе мотоблока «Зубр» необходимо при наличии следующих деталей:

  1. Рамы.
  2. Собранной навески с ручным подъемным механизмом.
  3. Задних крыльев.
  4. Передней балки, состоящей из ступицы и тормозных дисков.
  5. Рулевой колонки с тягами.
  6. Оборудованной педалями подножкой.
  7. Тормозной системой.
  8. Колес от других мотоблоков или машины марки «Жигули». Устанавливаться такие колеса будут впереди агрегата.

По своим техническим характеристикам самодельный трактор на базе агрегата «Зубр» оптимально подойдет для обработки почвы на площади до 4 га. Для маленьких участков мощную технику использовать экономически нецелесообразно.

Достаточно много умельцев собирают агрегаты без предварительно сделанных чертежей и эскизов. Раскраивая, сваривая и собирая элементы без подготовки, во время работ часто приходится переделывать какие-либо части конструкции. Поэтому, подготовив все необходимые детали и инструменты, не следует забывать продумать саму конструкцию и набросать ее чертеж. В этом случае сделанный своими руками минитрактор не будет требовать никаких доработок, а его эксплуатация доставит владельцу массу удовольствий.

nashgazon.com

самодельный, для домашнего хозяйства, как сделать, с двигателем Лифан, чертежи, размеры, цена

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие самодельные трактора. Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.

Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точки крепления агрегатов, подвески;
  • усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

  • двигатель;
  • сцепление;
  • коробка передач;
  • тракторные колеса с полуосями.

Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

  1. Сварить из металлопроката раму со всеми крепежными узлами.
  2. Установить задний и передние мосты.
  3. Закрепить двигатель и элементы трансмиссии.
  4. Собрать рулевое управление.
  5. Закрепить топливный бак, водительское кресло, защитные кожухи.
  6. Сварить устройство для установки навесного оборудования.
  7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять мотокультиватор Крот. Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Конструкция рамы представляет собой прямоугольник или трапецию. Для того чтобы увеличить маневренность трактора, делают переломную раму. Она состоит из двух прямоугольных половин. Та часть, на которой устанавливается двигатель, делается длиннее.

Чтобы увеличить прочность, на раму навариваются дополнительные перемычки, уменьшающие нагрузку от скручивания, а угловые части усиливаются косынками.

Двигатель

Самодельные трактора комплектуются автомобильными, мотоциклетными и многоцелевыми двигателями. Установка того или иного варианта зависит от необходимой мощности. В советское время популярными были чертырехтактные бензиновые двигатели ЗИД, УД 2, которые выдавали 4,5 — 9 лс, в зависимости от модели. Эти моторы были неприхотливы и имели моторесурс 3000 моточасов.

В данное время стали популярными двигатели китайского производителя Лифан. Их мощность варьируется в широком диапазоне от 2 до 27 лс. Моторы выпускаются с разным положением вала, что позволяет их устанавливать на раме в любом положении. Также имеется линейка дизельных двигателей, которые больше подходят тракторам. Для увеличения крутящего момента на некоторые модели установлен понижающий редуктор, катушка освещения и электростартер. Поэтому самодельный минитрактор с двигателем Лифан будет комфортным в эксплуатации.

Трансмиссия

Задача трансмиссии мини трактора самоделки заключается в том, чтобы передавать крутящий момент с двигателя к ведущим колесам, изменять скорость движения и обеспечивать реверс.

При движении на пониженной передаче двигатель от перегрева защищается дополнительной системой охлаждения. В зависимости от применяемого мотора и от колесной формулы схема трансмиссии может быть разной:

  1. Простая. Крутящий момент передается через ременное сцепление, которое установлено на КПП.
  2. Сложная. Чтобы передать крутящий момент, нужно использовать карданные валы.

Сложная схема часто применяется на самоделках с переломной рамой. Это трудоемкий вариант для самостоятельного изготовления. Для этого делается колесная формула 4х4 с раздаткой Нива.

Рулевое управление

Для изготовления рулевого управления применяются стандартные запчасти и механизмы автомобилей. Нагрузка на рулевое управление минитрактора меньше нагрузки на рулевое управление автомобиля, поэтому можно использовать детали, бывшие в употреблении. Для изготовления понадобятся:

  • руль;
  • рулевая колонка;
  • редуктор рулевого механизма;
  • рулевые тяги
  • рулевые наконечники.

При сборке все крепится стандартным образом как на автомобиле. Исключение составляют рулевые тяги, которые идут от сошки рулевого механизма и соединяются с рулевыми наконечниками. Их придется укоротить. Это связано с тем, что колея минитрактора меньше колеи автомобиля.

Для установки рулевой колонки и рулевого механизма на раме нужно приварить кронштейны креплений. Высота рулевого вала подбирается таким образом, чтобы руль доставал до уровня солнечного сплетения водителя.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

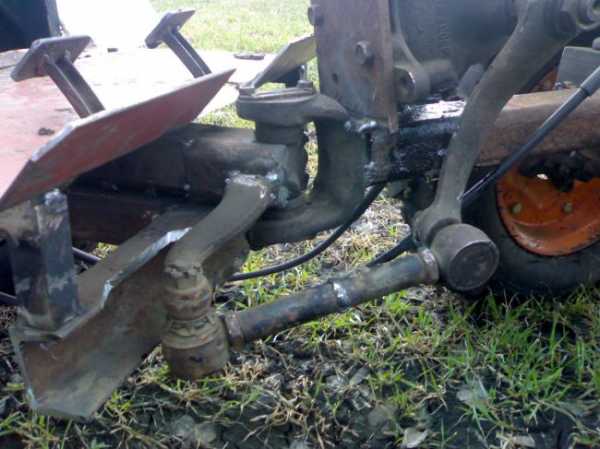

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

  1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
  2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
  3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
  4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
  5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Колеса и тормоза

Поскольку для постройки минитрактора используются стандартные агрегаты от автомобилей, то у них можно позаимствовать тормозную систему.

В роли главного тормозного цилиндра можно использовать цилиндр от сцепления. Он меньше по размерам и его легче установить. Для эффективного торможения достаточно установки тормозов на одну ось. Если задний мост был взят от автомобиля, то все необходимое для подключения тормозов уже есть. Нужно лишь провести тормозные трубки от главного цилиндра к рабочим. Бачок для тормозной жидкости можно взять стандартный.

В качестве колес подходят автомобильные диски на 14 дюймов с одетыми на них тракторными покрышками.

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Гидравлика

Гидравлическая система предназначена для управления навесным оборудованием. Она опускает плуг в начале борозды и поднимает его в конце. Также эта система управляет бульдозерным отвалом.

Установка гидропривода на минитрактор потребует следующих действий:

  1. Смонтировать гидронасос. Он приводится в действие от ременной передачи двигателя. В качестве насоса можно взять гидроусилитель руля от автомобиля либо шестеренчатый насос НШ-10. Он создает давление в масляной магистрали 160 атм.
  2. Подобрать гидроцилиндры для навесного оборудования и для отвала. Подойдут цилиндр от трактора МТЗ и привод рулевого управления от комбайна Нива. При выборе нужно руководствоваться диаметром поршня — чем он больше, тем большее усилие создаст шток цилиндра.
  3. Для управления системой потребуется гидравлический распределитель. Например, Р 80-3/4 222, который установлен на тракторах ЮМЗ, МТЗ. Его нужно поставить в моторный отсек, а рычаг управления вывести в кабину.
  4. Смонтировать гидроцилиндры, приводящие в действие оборудование. Для этого нужно дополнительно приварить кронштейны к раме. При установке кронштейнов надо помнить, что чем меньше угол между вектором приложения усилия и направлением движения механизма, тем мощнее должен быть гидроцилиндр.
  5. Подсоединить вал отбора мощности, в качестве которого подойдет шестеренчатый гидромотор ГМШ — 32. Редуктор гидромотора устанавливается в любом месте где подсоединяется оборудование, требующее ВОМ.

Использование предлагаемых деталей не является аксиомой, их можно заменить аналогами.

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

  • вспашка;
  • посадка картофеля;
  • окучивание;
  • культивирование;
  • заготовка сена;
  • перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Достоинства и недостатки

Самостоятельная постройка минитрактора имеет ряд преимуществ:

  1. Низкая себестоимость изготовления. Детали используются с отжившей свой срок техники.
  2. Взаимозаменяемые узлы и агрегаты. Можно как угодно экспериментировать с их установкой, добиваясь лучшей совместной работы.
  3. Нет необходимости обращаться в сервисный центр в случае поломки.
  4. Прицепное устройство можно адаптировать под любое оборудование.
  5. Приобретение ценного опыта.

Недостатки самостоятельного изготовления:

  1. Сложно сделать минитрактор своими руками, не имея квалификации.
  2. Трудно подобрать некоторые узлы, например детали для сборки гидравлической системы.
  3. Временные затраты. Чтобы добиться приемлемой работы, придется затратить немало времени на настройку работы навесного оборудования.

Цена и отзывы владельцев

Цена строительства самодельного минитрактора своими руками сопоставима с ценой мотоблока, которые чаще переделывают в минитрактор. Дополнительно покупается металлопрокат для изготовления рамы и передней балки. Запчасти от автомобилей приобретаются на авторазборках за треть цены. Поэтому стоимость самоделки в 4-5 раз меньше стоимости заводского изделия.

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

specmahina.ru

Самодельный минитрактор своими руками: фото, видео

Минитрактор сделанный умельцем своими руками: фото и видео самодельного трактора в работе.

Народный умелец своими силами построил самодельный минитрактор 4×4 для домашнего хозяйства, чтобы пахать огород, перевозить грузы и зимой расчищать снег.

Рама трактора сделана из 80 швеллера, двигатель от мотоцикла Урал, карбюратор от Оки, мосты от ВАЗ (обрезанные), дополнительная КПП от Москвича.

Промежуточный вал и вал отбора мощности на цепном приводе. Установлен насос гидравлики НШ-10, распределитель Р-80.

Двигатель охлаждается электро вентилятором, стартер от Ваз 2110.

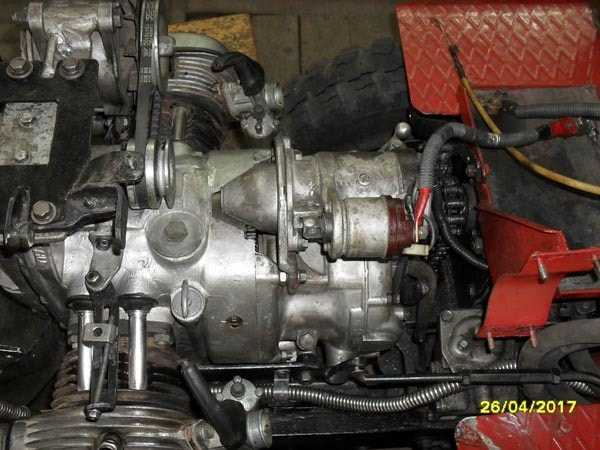

Установлен двигатель от мотоцикла Урал.

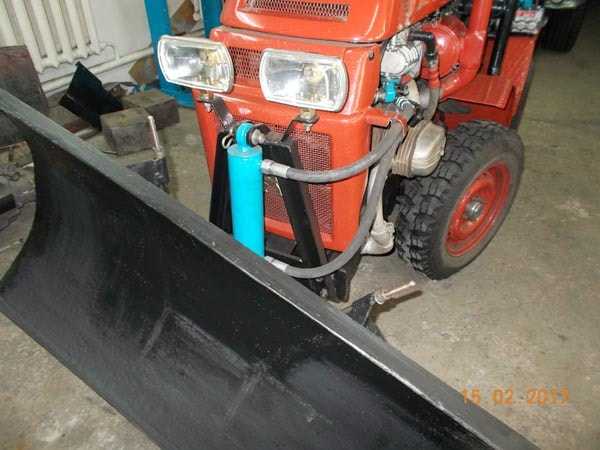

Сделан отвал для чистки снега.

Также сделан задний отвал.

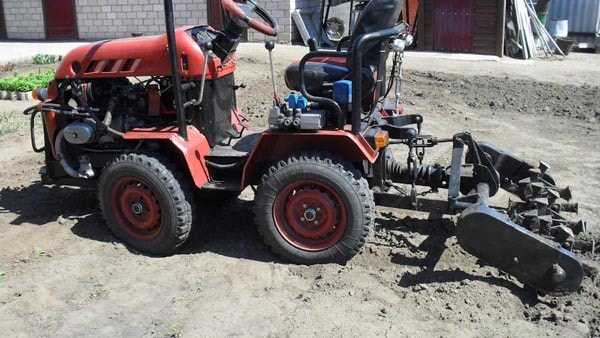

Самодельная фреза для вспашки огорода.

Вот такой минитрактор из двигателя мотоцикла Урал, сделал своими руками народный умелец.

Видеообзор самодельного минитрактора.

На этом видео, минитрактор сделанный своими руками.

Осенняя вспашка огорода самодельной фрезой.

Автор самодельного минитрактора: Юрий Журавлев.

Загрузка…

sam-stroitel.com

Минитрактор из мотоблока своими руками

Минитрактор из мотоблока своими руками.

Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – самодельного минитрактора.

Преимущества минитрактора

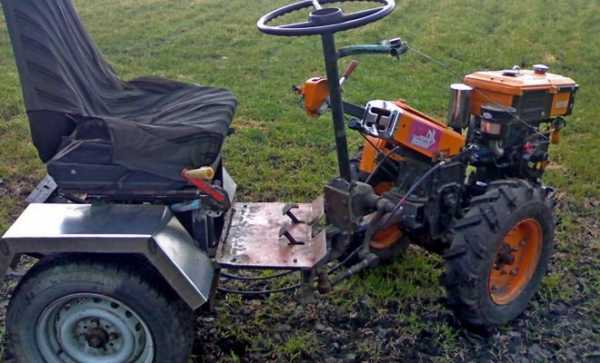

Надежный помощник на приусадебном участке — минитрактор из мотоблока.

К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока. Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж. Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч. Да и запчасти для такого агрегата можно купить практически везде и довольно дешево.

Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке.

В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат. Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео. Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет. Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим.

Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор. К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно. Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат.

Помимо мотоблока «Нева» или «Салют» понадобится:

  • пара подходящих колес;
  • металлические трубы и уголки, а также лист нержавейки;
  • дрель и сварочный аппарат;
  • удобное кресло;
  • набор инструментов;
  • навесное оборудование.

Выбор соответствующего мотоблока

Мотоблок «Нева» отличный выбор для переделки

В первую очередь для минитрактора следует выбрать подходящую модель мотоблока. Необходимо учесть все важные параметры:

  • мощность;
  • вес;
  • тип двигателя;
  • размер плуга;
  • стоимость и производителя.

Теперь рассмотрим каждую из этих характеристик подробнее.

Мощность. Этот параметр непосредственно зависит от площади, которую предполагается обрабатывать. Соответственно, чем больше участок, тем выше должна быть мощность мотоблока.

Вес агрегата зависит от вида обрабатываемой почвы. В том случае, если для твердой почвы выбрать легкий плуг, то будущий минитрактор вряд ли справится со своим предназначением. То есть, чем сложнее в обработке грунт, тем тяжелее нужен мотоблок, и наоборот.

Бензиновый двигатель работает тише дизельного, и к тому же благодаря невысокой компрессии даже в сильные холода запускается с полуоборота. Однако дизель экономичнее, имеет более сильную тягу и стабильность оборотов. Также дизельный двигатель лучше справляется с тяжелыми грунтами и большими площадями.

Чтобы определиться с размером плуга следует учесть глубину будущей обработки, свое терпение и готовность к физическим нагрузкам. Оптимальнее всего выбрать разборную модель с возможностью регулировки по ширине. Это позволит своими руками настроить плуг в соответствии с конкретной ситуацией.

Стоимость и производитель тесно связаны между собой. В том случае, если имеется возможность, то можно приобрести мотоблок от известного производителя. Однако при ограниченном бюджете можно обойтись более дешевыми китайскими аналогами, хотя за меньшую цену получаете и более низкую производительность. Оптимальным выбором являются мотоблоки российских производителей – «Салют», «Фаворит», «Тарпан» или «Нева».

Пошаговая инструкция

Кинематическая схема минитрактора.

В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.

Чертежи

Чертеж №1
Чертеж №2
Чертеж №3

Рама и кузов

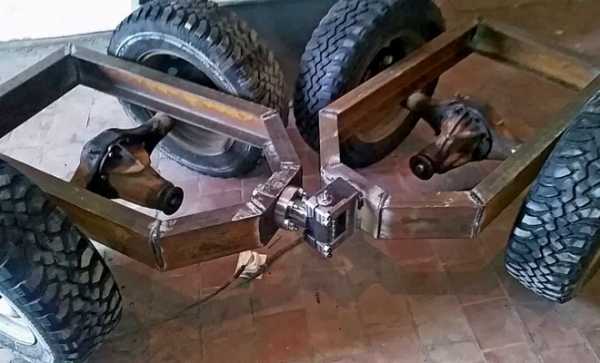

Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.

Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

Сиденье и рулевая

После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.

Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.

Выбор колес и покрышек

При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.

Установка рычагов


Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.

Обкатка

После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.

На видео показано как функционирует готовый самодельный минитрактор.

Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.

oselhoztehnike.ru
