Самодельные мотоблоки своими руками: 85 фото как спроектировать и сделать самодельный мотоблок

Содержание

85 фото как спроектировать и сделать самодельный мотоблок

На сегодняшний день все больше фермеров изготавливают инвентарь для работы своими руками. Дело в том, что самодельный вариант всегда обходится в разы дешевле, чем приобретенный в магазине.

Кто-то конструирует теплицы или системы для полива урожая, но многие люди задаются вопросом «Как сделать мотоблок самостоятельно?». Перед началом сборки необходимо изучить основы.

Содержимое обзора:

Применение мотоблока

Мотоблок по сути представляет собой малогабаритный трактор. Как правило, основное отличие заключается в использовании одноосного шасси, сравнительно меньший объем двигателя, компактность и легкость. Применяется для культивации, удаления сорняков, вспахивания земли, удобрения почвы, посадки или уборки картофеля.

Кроме того, если присоединить прицеп, аппарат способен на перевозку груза весом до 800 кг. Мотоблок может выполнять работу там, где попросту не подобраться обычным трактором — это хорошее преимущество.

Конструкция мотоблока

Мотоблок своими руками состоит из бензинового или дизельного двигателя, трансмиссии, ходовой части, системы управления и агрегатирования. В ходе сборки необходимо будет запастись еще некоторыми узлами и составляющими. О них ниже.

Редуктор — специальный механизм, передающий вращательный момент от двигателя на ведущий вал. Используется для понижения или увеличения крутящего момента, соответственно скорость вращения уменьшается или увеличивается, в зависимости от требуемой задачи.

Например, двигатель имеет 1400 об/мин — понятно такая скорость слишком большая и машина никогда не рушит с места. На помощь приходит редуктор, который создан для понижения исходных оборотов и увеличения крутящего момента.

Ходоуменшитель — является составляющей трансмиссии, предназначен для получения очень низких оборотов. Без применения ходоуменшителя, мотоблок справится только с транспортировкой груза, так как обороты все еще высокие.

Поставив этот компонент Вы сможете копать картофель, нарезать борозды для посадки растений и выполнять другие задачи, требующие низкую скорость.

Адаптер — представляет собой сиденье для водителя. Необязательная составляющая, но может сильно улучшить управление машиной. Адаптер значительно увеличивает производительность человека, ведь работать сидя гораздо удобнее.

Прицеп — устройство для мотоблока, предназначено для перевозки груза. Не составит особого труда сконструировать такой прицеп своими руками. Для этого понадобится ось на колеса, листовое железо, уголки, два колеса и набор инструментов, необходимых для работы.

Все предельно просто. Для начала листовой металл необходимо правильно нарезать: два листа одинаковой длины и ширины, а два других листа сделать короче по длине. Затем вырезать дно, подходящего размера.

Получится конструкция по типу прямоугольника без крыши. После этого, снизу приварить уголки и просверлить в них отверстия — для установки оси. Закрепить колеса. Приварить дышло — для крепления к мотоблоку.

Начало работы

Итак, мы подошли к самому интересному месту — сборке мотоблока по типу Нева своими руками. Перед началом работы рекомендуется запастись самыми востребованными инструментами, а именно: болгарка, дрель, сварочный аппарат, плоскогубцы, накидные ключи, болты, винты, гайки.

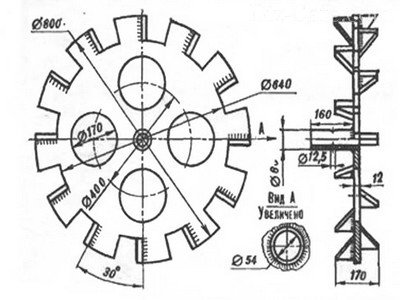

Чертежи для мотоблока своими руками легко найти на просторах интернета. Донором в сборке послужит старая сельхозтехника. Разобрав советские тракторы, мотоциклы, бензопилы, мотороллеры на части, Вы найдете очень стоящие детали.

Преимущество такого подхода — практически нулевая стоимость. Фото самодельных мотоблоков представлены ниже.

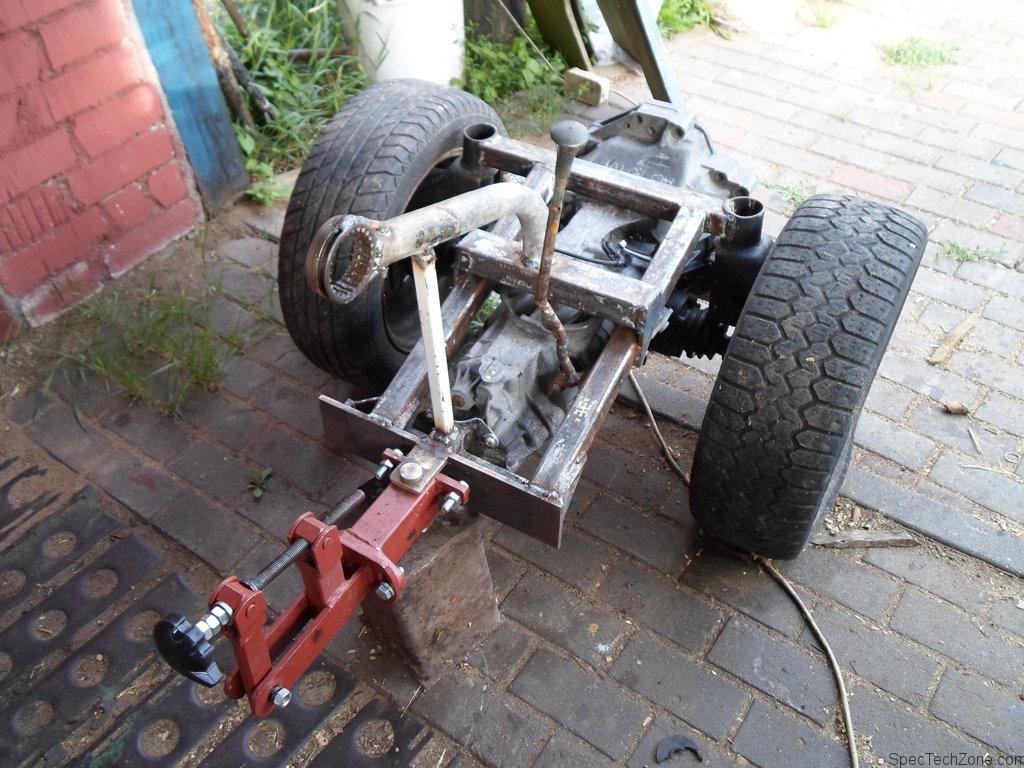

Мотоблок из мотоцикла

Здесь мы рассмотрим вариант сборки мотоблока из советского мотоцикла ИЖ Планета 5. В первую очередь демонтируем двигатель. Для оптимизации его работы, систему охлаждения придется немного переделать — сделать ее активной, а не пассивной.

Более легкий запуск возможен, если увеличить тягу. Для этого замените клапан на лепестковый. Так как обороты могут оказаться слишком высокими не будет лишней установка ходоуменшителя.

Раму будущего мотоблока можно сварить самому, но если у вас есть рабочая рама от мотоцикла, то просто модернизируйте ее. Необходимо отрезать вилку переднего колеса и все лишнее. Затем сзади рамы приварить крепление для установки сцепки.

Особо важным компонентом является редуктор. Хорошо подходит для этих целей редуктор из мотоцикла «Муравей». Осталось установить ось на раму и закрепить колеса. Колеса могут быть любыми, но лучше использовать от автомобиля Lada, так как в них высокая проходимость.


Мотоблок из бензопилы

Еще один интересный способ собрать мотоблок. Такой агрегат получится компактным, будет иметь достаточно солидную мощность и производительность при очень малом весе.

В чем же секрет? — спросите Вы. Дело в том, что бензиновый двигатель часто берется от пилы Урал. Эта бензопила отличается очень высокой мощностью, скромным весом, а также низкой стоимостью. К тому же мотор не требователен к смазочным материалам и горючему.

Начинаем работу с создания рамы — свариваем ее по углам в виде куба. Затем прикручиваем мотор на поперечине металлической рамы и подключаем к этой системе бак для горючего. На опоры желательно поставить подшипники.

Ручки для управления можно изготовить из двух труб, сваренных между собой. После таких манипуляций, ставим опорные колеса на вращательную ось и мотоблок из бензопилы готов к эксплуатации.

Сегодня самодельный мотоблок способен собрать практически любой человек, без опыта и навыков. Преимуществом является дешевизна и особо интересный процесс сборки.

Фото мотоблоков своими руками

Как сделать мотоблок своими руками

Фермеры и дачники не понаслышке знают, сколько сил и времени отнимает работа на земле. А когда площадь последней превышает традиционные 6 соток, тогда объем труда растет в геометрической прогрессии. И здесь самое время воспользоваться мотоблоком.

Но как быть тем, кто не могут позволить себе приобрести соответствующий агрегат, а если и могут, то только китайского производства, намекающего не предстоящие поломки?

Все просто – надо ответить на вопрос, как сделать мини-мотоблок своими руками, чтобы не покупать менее мощный культиватор и не возиться подолгу с обработкой земли?

Краткое содержимое обзора:

Мотоблок: назначение

Мотоблок – механизированная техника для сельскохозяйственных работ. В зависимости от типа двигателя питается бензином или дизелем.

По сравнению с трактором мотоблок имеет малые габариты, что делает его удобным для обработки земель малой и средней площадей (0,1-1,0 Га).

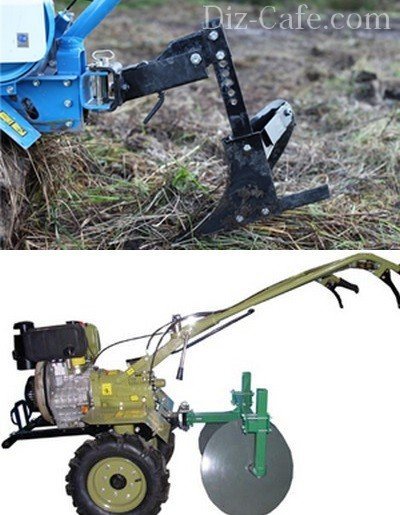

Характер обработки зависит от навесного оборудования мотоблока:

  • Плуг – для вспахивания грунта;
  • Чеснокосажалка – для посева чеснока;
  • Картофелекопалка – для сбора клубней картофеля;
  • Аэратор – для орошения культуры;
  • Ковш – для уборки снега и грунта;
  • Прицеп – для транспортировки урожая и прочих грузов.

как сделать своими руками, чертежи и схемы (видео инструкции)

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Космонавтов, 73 г. Казань Россия

г. Казань 8-843-212-20-09

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Криничная, 173 г. Краснодар Россия

г. Краснодар +7-861-202-52-63

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург 8-812-407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

Самодельные мотоблоки своими руками в домашних условиях

Дачный участок – источник множества радостных эмоций для любителей загородной жизни, и не последнее место занимает удовольствие от выращенных на своем участке овощей, картошки и зелени. Но вот обработка надела, перекапывание и окучивание доставляет больше проблем. Да и не у каждого дачника хватит сил и здоровья ковыряться с лопатой. И тут на помощь придет мотоблок, а чтобы не тратить кучу денег на покупку дорого агрегата, вполне возможно собрать его своими руками.

самодельныйМотоблок можно собрать своими руками

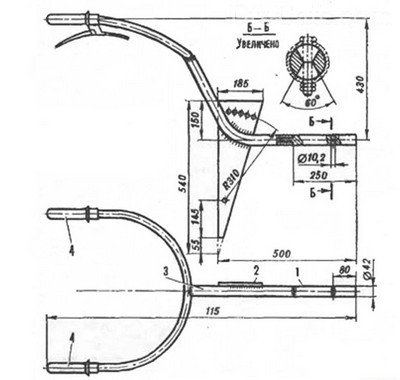

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды. Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч.

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

Необходимые материалы

Для изготовления мотоблока лучше всего подойдет двигатель от старого мопеда или мотоцикла, кроме этого базового элемента, понадобится еще целый ряд разных материалов:

  • стальная труба диаметром не менее 20 мм. Лучше использовать для несущей рамы максимально массивную основу, которую возможно обработать вручную;
  • листовое железо для формирования деталей корпуса и обшивки;
  • толстый стальной пруток для несущей оси;
  • подшипник оси вращения;
  • редуктор;
  • элементы трансмиссии для подвески;
  • система обработки почвы;
  • колеса, стальные обода или камерные шины с глубоким протектором.

Список, безусловно, далеко не полный, все элементы для создания передвижного агрегата можно подобрать только после проектирования конструкции.

самодельный_мотоблокНе забываем про соответствующий материал для сбора мотоблока

Обычно при самостоятельной сборке техники на первый план выступает фактор экономии ресурсов, и поэтому в мотоблоках применяются те детали, которые остались от пришедших в негодность машин и мотоциклов и после небольшой доработки еще смогут послужить хозяину. Дополнительным источником базы деталей может выступать гараж соседей по участку или автомобильная разборка. Также есть вариант воспользоваться помощью многочисленных блогов, сообществ по ремонту техники своими руками, распространенными в сети.

Также от самого мастера потребуются хотя бы начальные знания по устройству двигателя внутреннего сгорания, коробки передач, редуктора хода и основам металлообработки. Если в знаниях чувствуется пробел, его можно восполнить с помощью специальной литературы или интернет-ресурсов. Браться за такую сложную работу вообще без какого-то опыта опрометчивый шаг.

Важно! Двигатель – это основа устройства, и необходимо точно убедиться в его работоспособности.

Инструменты для сборки

Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

  • сварочный аппарат и электроды;
  • комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
  • дрель или мощный шуруповерт, с комплектом сверл разной толщины;
  • набор рожковых ключей;
  • отвертки;
  • болгарка и отрезные диски по металлу;
  • комплект различных гаек, болтов и саморезов;
  • измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью. Поэтому крайне важно:

  1. Соблюдать инструкции производителя инструмента.
  2. Работать в защитных перчатках и очках.
  3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
  4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
  5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

Внимание! Соблюдение техники безопасности при работах со сварочным и режущим инструментом – обязательное требование

Как сделать мотоблок? Пошаговое изготовление мотоблока своими руками

Итак, процесс сборки мотоблока состоит из следующих этапов:

  1. Проектирование, сбор и подготовка материалов и чертежи размеров мотоблока. Чем лучше будет проведена подготовка, тем меньше придется разбираться с переделкой собственных ошибок.
  2. Сборка и сварка несущей рамы. Габариты рассчитываются, в зависимости от основного назначения, на раму приходится большая часть нагрузки, и сварка должна выполняться предельно качественно, а толщина стенки трубы должна быть не менее 2 мм.
  3. Установка на раму мотора. К мотору присоединяется выхлопная труба и ручки управления, здесь очень важна компоновка элементов, и крепление мотора должно быть достаточно надежным.
  4. Подготовка, установка и подсоединение редуктора. Этот элемент обеспечивает передачу движущей силы мотора на колесный привод, при другой компоновке усилие может перераспределяться на аппарат для перекапывания земли или фрезу.
  5. Установка колесной базы. Обычно для движения используются обрезиненные колеса с глубоким протектором диаметром от 30 см. В некоторых моделях колеса заменены на цельнометаллические обода с рифленой структурой, которые разрыхляют, а не укатывают почву. Еще один вариант устройства мотоблока — это гусеничный ход с установкой контрроликов к ступицам и основы для гусениц из старых покрышек или ремней.
  6. На двигатель устанавливается принудительное воздушное охлаждение.
  7. Навешивается топливный бак, и протягивается питающий шланг к мотору.
  8. Устанавливаются грунтозацепы для мотоблока.
  9. Все элементы тщательно закрепляются, устанавливаются защитные кожухи.
  10. Аппарат готов к тестовому запуску.


Предварительно устройство нужно проверить в работе на холостом ходу и только после нескольких пробных запусков подключать сначала легкую и затем полную нагрузку. В процессе тестовой эксплуатации важно отслеживать все посторонние шумы и вибрации и сразу устранять причину их появления.

Советы профессионалов, как сделать мотоблок своими руками

Идеальным выбором мотора для самодельного мотокультиватора станет движок от мотоцикла «Иж» или бензопилы «Дружба» или «Урал», они достаточно мощные и иногда даже требуют понижения усилия.

Одна из самых продуманных конструкций принадлежит Валентину Архипову, в интернете доступны схемы и видео компоновки разных его агрегатов и адаптеров к мотоблоку. На основе его разработок можно развивать собственный проект по сборке мотоблока своими руками.


Для присоединения различного дополнительного оборудования и прицепов лучше всего подойдет шарнирное соединение, оно придаст маневренность общей конструкции.

Для того чтобы при выполнении мотоблока своими руками лучше чувствовать габариты и избежать заноса при движении под нагрузкой, плуг делают со смещенной, относительно движения аппарата, осью.

Для автоматической регулировки глубин вспахивания плуга удобно применять специальную регулируемую рейку, ограничивающую и выравнивающую движение инструмента во время вспашки.

С помощью установки дополнительной звездочки и передачи движения привода на щетку можно успешно расчищать территорию от листьев и снега.

Сборка мотоблока – дело непростое и требует навыков и умений. Но ничего непреодолимого в этом нет. Используя базу технической литературы, а самое главное, советы с форумов любителей самодельной техники, практически любой человек сможет собрать агрегат для дачных нужд по своим желаниям и потребностям.

все про самодельный агрегат + схемы

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

Мотоблок из старых запчастей

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

Самодельные многофункциональные сельхозагрегаты

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Универсальный мотоблок Архипова

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Также будет полезен материал об изготовлении прицепа для мотоблока: https://diz-cafe.com/tech/pricep-dlya-motobloka-svoimi-rukami.html

Конструктивные особенности агрегата

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

Основные элементы конструкции агрегата

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Основные детали конструкции сельхозагрегата

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

  • Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
  • Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
  • Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

Сборка ходового вала

Основные элементы ходового вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 – корпус подшипника, 5 – опорная площадка, 6 – подшипник № 308, 7 – корпус обгонной муфты, 8 – ось собачки, 9 – собачка,10 – храповик, 11 – подшипник № 307, 12 – шайбы, 13 – колесо, 14 – пружина собачки

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Схема изготовления колес агрегата

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

А еще, можно соорудить адаптер для мотоблока, об этом читайте: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

Сборка узла управления

Основные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – труба, 4 – рукоятки

Схема изготовления соединительных элементов

Соединительные элементы конструкции: 1 – основная тяга, 2 – регулирующая тяга

Как это все дело работает – видео пример

Наглядный пример применения мотоблока:

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

По такому же принципу можно окучивать и проросшие растения. О том, как самостоятельно сконструировать окучник для мотоблока, подробнее можно узнать из материала: https://diz-cafe.com/tech/okuchnik-svoimi-rukami.html

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Оцените статью: Поделитесь с друзьями!

Самодельный мотоблок с плугом (49 фото изготовления + чертежи плуга)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

Задний мост от ВАЗ классика, был укорочен под колею.

Из швеллера и уголка сварена рама.

Установлена КПП также от ВАЗа.

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

От КПП на мост идёт цепная передача.

Регулируемый угол наклона ручки.

Механизм переключения передач КПП.

Также автор изготовил навесное для мотоблока.

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

Чертежи плуга для мотоблока.

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

На фото: мотоблок в работе.

Сделано ременное сцепление.

Адаптер для прицепа.

Также сделана самодельная борона для мотоблока.

Загрузка...

Самодельный мотоблок – описание и особенности

Самодельный мотоблокУ тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Преимущества самодельного мотоблока

Вездеход из мотоблокаНаиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

  • малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
  • стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

 Пневмоход из мотоблокаТо, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.
Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

  • перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
  • вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
  • посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
  • подметание, бурение и уборка снега;
  • удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

Как собрать мотоблок своими руками?

  • болгарку с отрезными дисками;
  • электрическую дрель с набором подходящих сверл;
  • аппарат для сваривания, маску, электроды;
  • набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Мотоблок из мотоциклаНачинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

Превращение мотоцикла в мотоблок

Cнегоход из мотоблокаДля того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.


Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

Walk Behind Tractors Factory, Custom Walk Behind Tractors OEM / ODM Manufacturing Company

Всего найдено 182 фабрики и компании по производству тракторов с 546 продуктами. Получите высококачественные пешеходные тракторы из нашего огромного выбора надежных заводов-производителей тракторов. Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Citycoco Electric Scooter, Balance Scooter, Складной электрический самокат, Картинг, ATV
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Циндао, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Трактор , Опрыскиватель
Mgmt.Сертификация:

ISO 9001, ISO 13485

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэйфан, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Пневматическая пружина, газовые лифты
Mgmt.Сертификация:

ISO9001: 2008

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Чанчжоу, Цзянсу
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Ходьба Трактор , Трактор , Рыхлитель, Культиватор, Зерноуборочный комбайн для риса
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 ...

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM
Расположение: Циндао, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Трактор Грузовик, Самосвал, Автобетоносмеситель, Автоцистерна, Грузовик
Mgmt.Сертификация:

ISO 9001, ISO 14001, ASME

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Ухань, Хубэй
Бриллиантовый член
Тип бизнеса: Торговая компания
Основные продукты: Агро-машина, Пищевая машина, Трактор и двигатель, Биоэнергетика, Инженерное оборудование
Mgmt.Сертификация:

ISO 9001, ISO 14001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Ухань, Хубэй
Бриллиантовый член .

Walk Behind Tractor Factory, Custom Walk Behind Tractor OEM / ODM Manufacturing Company

Всего найдено 182 фабрики и компании с 546 товарами. Получите высококачественный шагающий двигатель за трактором из нашего огромного ассортимента надежных заводов по производству тракторов. Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Citycoco Electric Scooter, Balance Scooter, Складной электрический самокат, Картинг, ATV
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Циндао, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Трактор , Опрыскиватель
Mgmt.Сертификация:

ISO 9001, ISO 13485

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэйфан, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Пневматическая пружина, газовые лифты
Mgmt.Сертификация:

ISO9001: 2008

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Чанчжоу, Цзянсу
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Ходьба Трактор , Трактор , Рыхлитель, Культиватор, Зерноуборочный комбайн для риса
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 ...

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM
Расположение: Циндао, Шаньдун
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Трактор Грузовик, Самосвал, Автобетоносмеситель, Автоцистерна, Грузовик
Mgmt.Сертификация:

ISO 9001, ISO 14001, ASME

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Ухань, Хубэй
Бриллиантовый член
Тип бизнеса: Торговая компания
Основные продукты: Агро-машина, Пищевая машина, Трактор и двигатель, Биоэнергетика, Инженерное оборудование
Mgmt.Сертификация:

ISO 9001, ISO 14001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Ухань, Хубэй
.
