Мотоблок своими руками (самодельный) — как сделать?

Содержание

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

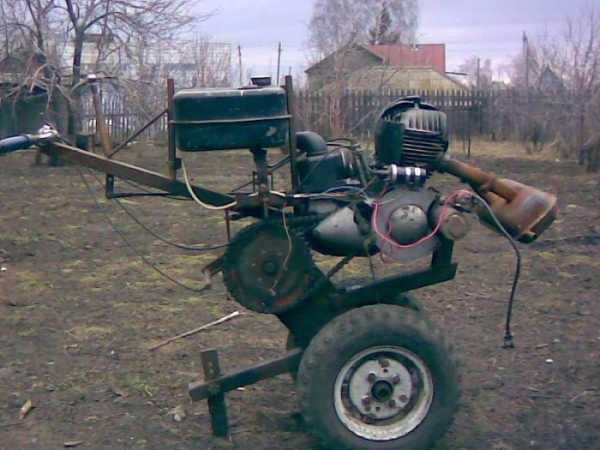

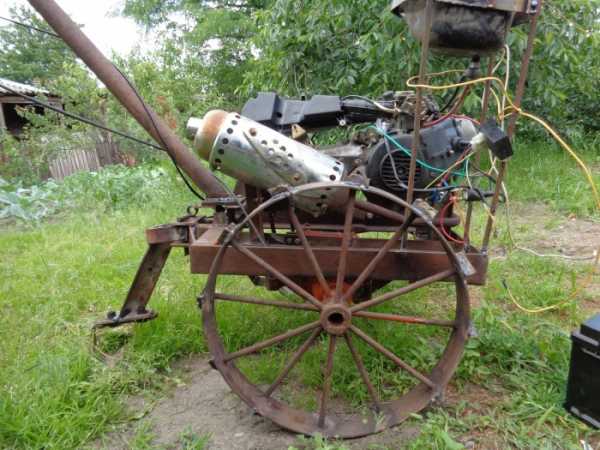

Самодельный мотоблок

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

• болгарку и круги по металлу;
• сварочный аппарат;
• дрель;
• накидные ключи;
• пассатижи.

к меню ↑

Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

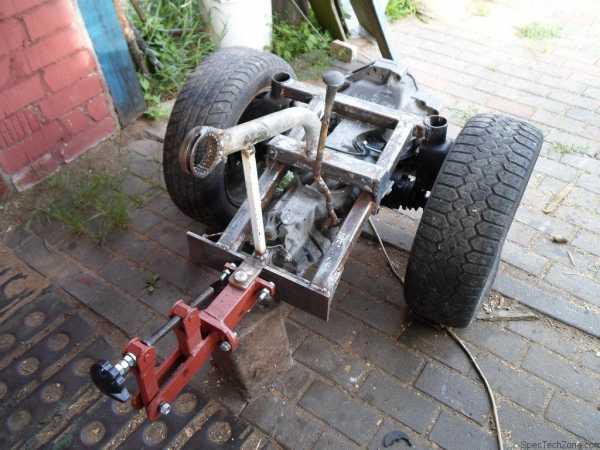

Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки  на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

• культивировать;
• орать;
• копать;
• фрезеровать;
• перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

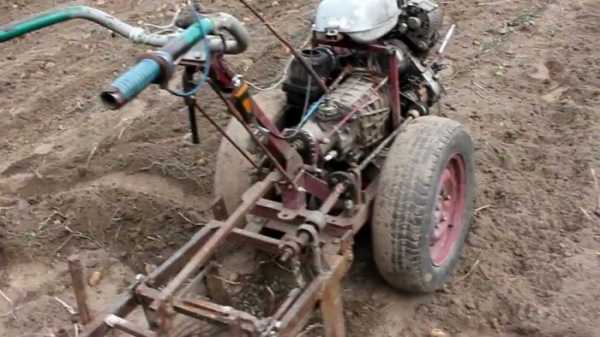

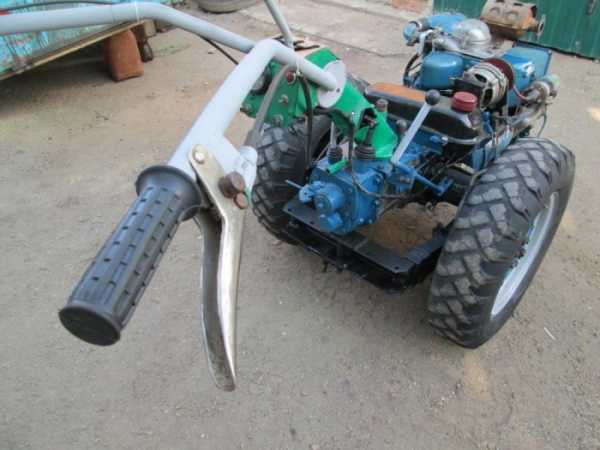

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

• кпп ЗАЗ;
• бортовые редукторы;
• колеса;
• передняя подвеска;
• рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
4. Двигатель устанавливается на кпп.
5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

Этапы работы:

1. Перебрать двигатель марки Т-200.
2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
3. Жестко прикрепить раму тремя опорами к двигателю.
4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
5. Установить крышку для принудительного охлаждения над двигателем.
6. Сделать цепную передачу приводом от двигателя.
7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

Самодельный мотоблок из китайского мопеда (видео)

к меню ↑

Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

• высокая мощность и производительность;
• легкость;
• очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.

Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

• не требователен к смазочным материалам;
• не требователен к горючему;
• работает автономно;
• компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты  сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

moezerno.ru

все про самодельный агрегат + схемы

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров — изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Также будет полезен материал об изготовлении прицепа для мотоблока: https://diz-cafe.com/tech/pricep-dlya-motobloka-svoimi-rukami.html

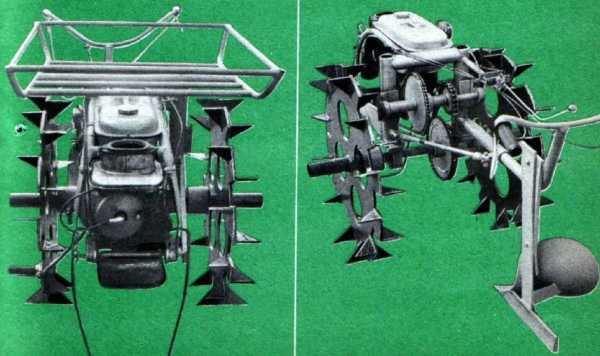

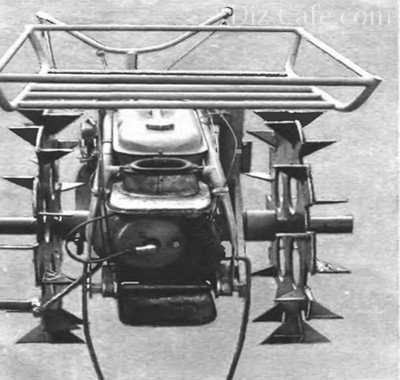

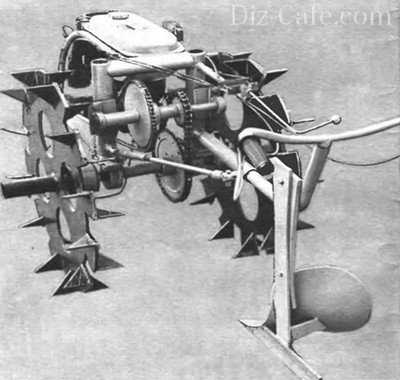

Конструктивные особенности агрегата

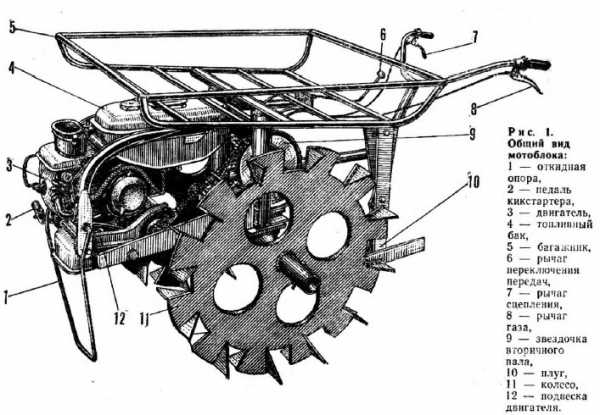

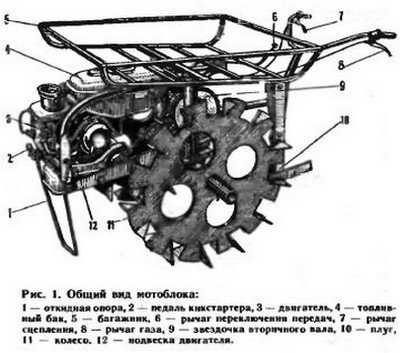

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

• Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
• Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
• Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

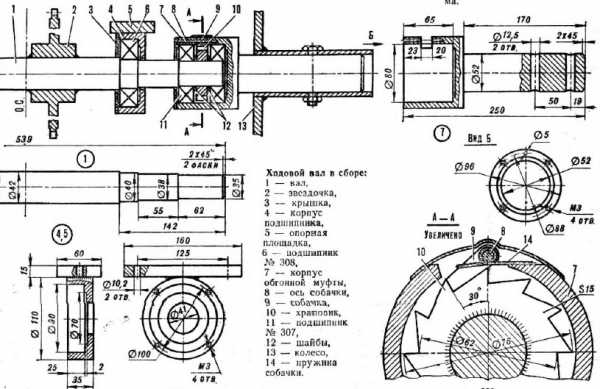

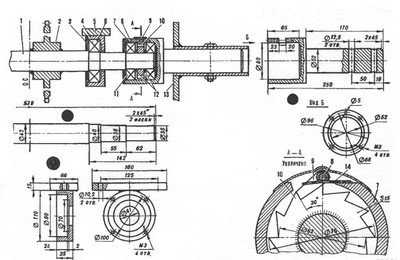

Основные элементы ходового вала: 1 — вал, 2 — звездочка, 3 — крышка, 4 — корпус подшипника, 5 — опорная площадка, 6 — подшипник № 308, 7 — корпус обгонной муфты, 8 — ось собачки, 9 — собачка,10 — храповик, 11 — подшипник № 307, 12 — шайбы, 13 — колесо, 14 — пружина собачки

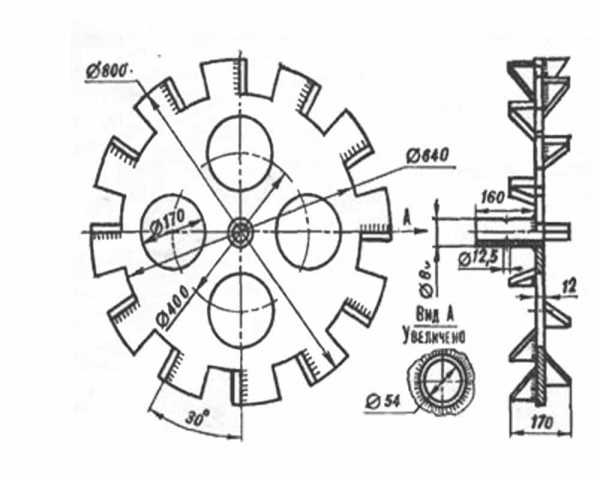

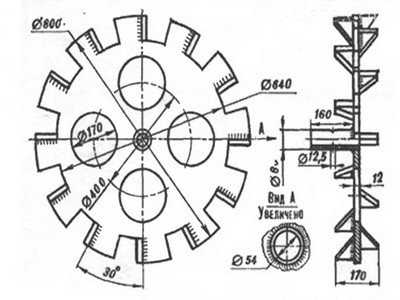

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

А еще, можно соорудить адаптер для мотоблока, об этом читайте: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

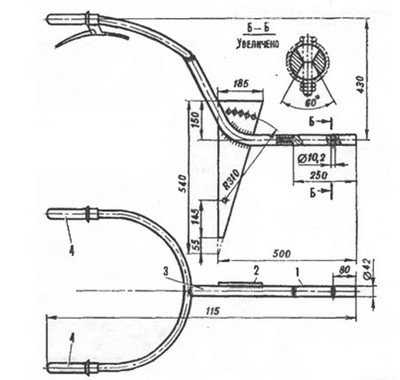

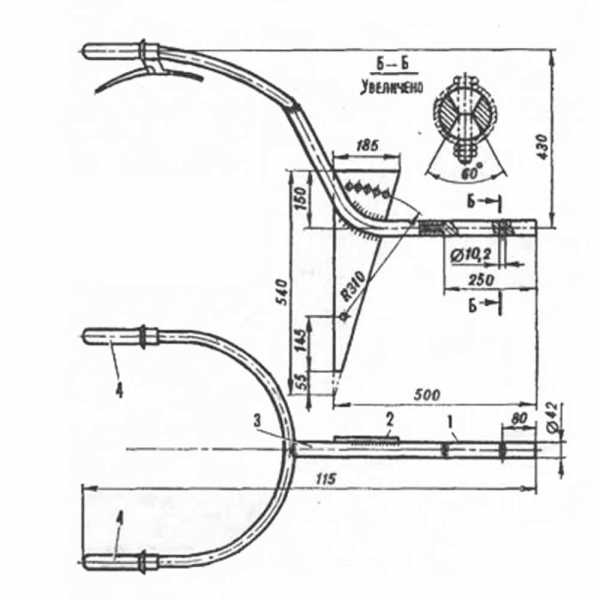

Основные элементы узла управления: 1 — соединительная ось, 2 — планка, 3 — труба, 4 – рукоятки

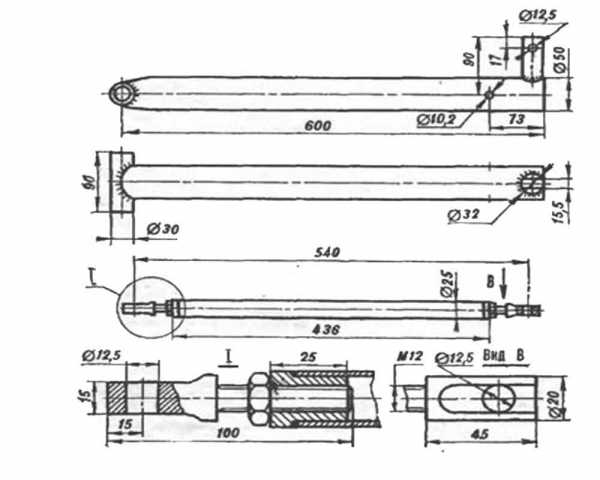

Соединительные элементы конструкции: 1 — основная тяга, 2 — регулирующая тяга

Как это все дело работает — видео пример

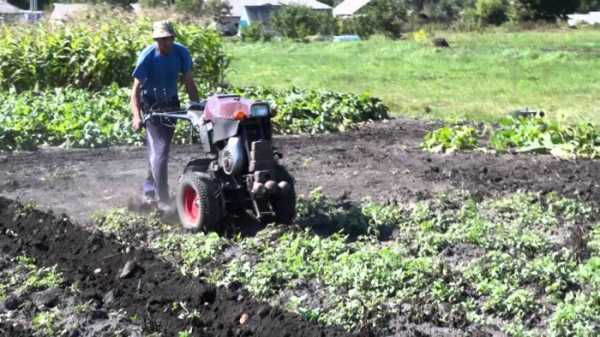

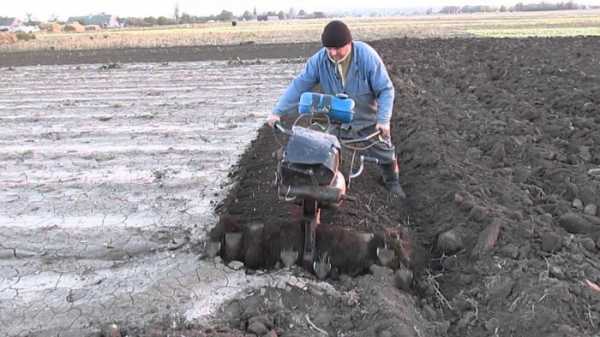

Наглядный пример применения мотоблока:

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

По такому же принципу можно окучивать и проросшие растения. О том, как самостоятельно сконструировать окучник для мотоблока, подробнее можно узнать из материала: https://diz-cafe.com/tech/okuchnik-svoimi-rukami.html

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

Оцените статью: Поделитесь с друзьями!

diz-cafe.com

Самодельный мотоблок – описание и особенности

У тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Преимущества самодельного мотоблока

Наиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

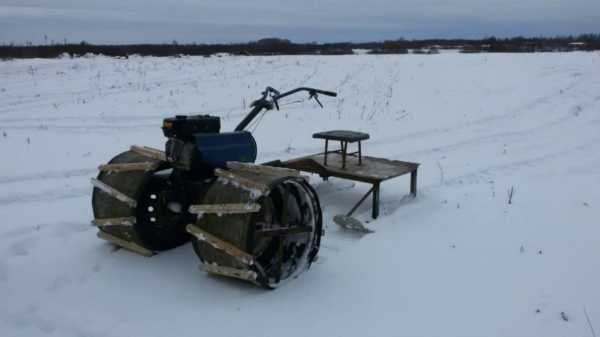

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

• малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
• стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

То, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.
Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

• перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
• вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
• посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
• подметание, бурение и уборка снега;
• удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

• болгарку с отрезными дисками;
• электрическую дрель с набором подходящих сверл;
• аппарат для сваривания, маску, электроды;
• набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Начинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

Превращение мотоцикла в мотоблок

Для того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.

Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

pro-motobloky.ru

Самодельный мотоблок + видео

Некоторые инструменты, которые сильно облегчают жизнь дачника,  не обязательно покупать. Например, мотоблок можно не покупать, а сделать собственными руками. Обычно такие изделия создаются на основе мотоцикла или бензопилы. Самодельная техника, как и заводской мотокультиватор, может быть использована для вспашки земли, культивации, окучивания и перевозки грузов. Чтобы понять, как именно сделать самодельный мотоблок, необходимо узнать о том, как создается каждая его часть.

Применение мотоблоков

Так как обработка даже небольшого участка требует больших усилий, многие владельцы земли задумываются о покупке мотоблока. Но цены на мощные модели являются высокими, поэтому часто создаются самодельные мотоблоки (как на фото). Такие устройства используются для вспашки, окучивания, скашивания, а также внесения удобрений. Кроме этого, мотоблоки применяются для уборки снега и прополки сорняков. Если сделать прицеп, мотоблоком можно перевозить грузы до 200 кг.

Легкие мотоблоки обычно комплектуются только фрезой и пропольником. Изделия, имеющие средний вес, могут использоваться с применением фрез, плуга, косилки и окучника. Чтобы понять, какой мотоблок будет более удобен, стоит рассмотреть фото, на которых изображены подобные устройства.

Тяжелые изделия характеризуются такими качествами как надежность, высокая проходимость и оборудуются несъемными колесами. Они могут использоваться с применением следующего оборудования:

• плуг;
• борона;
• фреза;
• грабли;
• косилка;
• снегоочиститель;
• полуприцеп.

Самодельный плуг для мотоблока и другие детали можно изготовить достаточно просто. При создании таких элементов можно использовать фото готовых изделий.

Преимущества самодельных мотоблоков

Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:

• сварочный аппарат;
• двигатель от бензопилы или мотоцикла;
• стальные трубы;
• колеса от легкового автомобиля или листовой металл для изготовления грунтозацепов.

Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.

Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.

Изготовление рамы устройства

Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

1. Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
2. После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
3. Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
4. Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

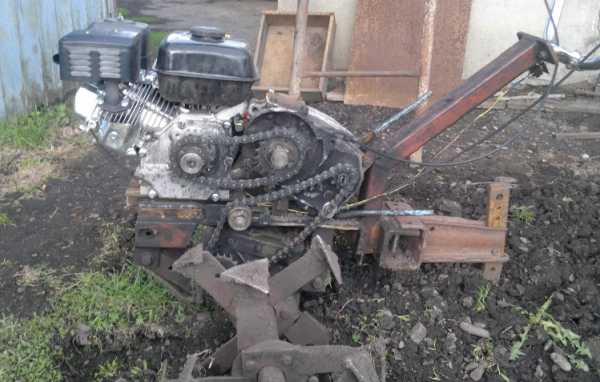

Создание силовой части мотоблока

Силовая часть мотоблока, трансмиссия и рама для них собираются согласно нескольким правилам:

1. Двигатель будущего устройства должен иметь воздушное охлаждение. При малой скорости движения это необходимо. Часто на самодельные мотоблоки устанавливаются силовые агрегаты от мотороллеров, работающих на бензине и имеющих мощность около 13 лошадиных сил.
2. Глушитель для двигателя обычно делается самостоятельно из металлической трубы, диметр которой составляет 70 мм. Для этого необходимо отрезать примерно 25 см трубы и заполнить ее опилками или стружкой. При этом стоит помнить, что конфигурация выхлопной трубы должна быть такой, чтобы газы отводились в сторону. Если это не предусмотреть, во время движения выхлопы будут мешать работать. Выходное отверстие должно иметь диаметр около 16 мм.
3. Рама для установки двигателя создается из стальной трубы, диаметр которой равен 42 мм. При этом конструкция изготавливается в виде салазок. По краям созданной конструкции, а также в центре крепятся скобы с отверстиями под болты.
4. После этого данная рама приваривается к поперечине салазок. Располагать ее следует таким образом, чтобы центральная скоба балы направлена вниз.

На созданной раме и происходит закрепление двигателя.

Стоит отметить, что для изготовления мотоблока хорошо подходит двигатель от мотоцикла или бензопилы.

Особенности работы самодельными мотоблоками

Наиболее распространенным агрегатом является мотоблок Архипова. Такие изделия создаются с использованием шарнирного соединения между тягачом и навесным оборудованием.

Благодаря этому во время работы тратится меньшее количество усилий, и создаваемая борозда остается ровной при поворотах. При использовании такого агрегата глубина вспашки остается одинаковой на все участке и для этого не нужно прилагать дополнительные усилия.

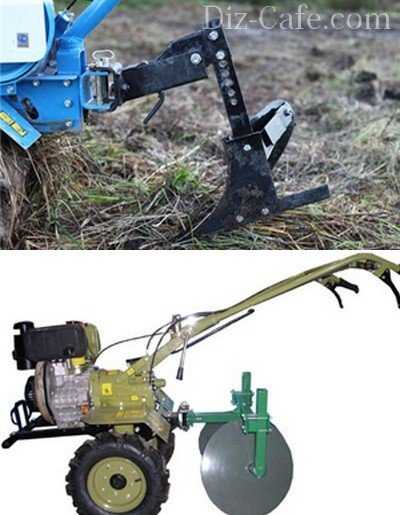

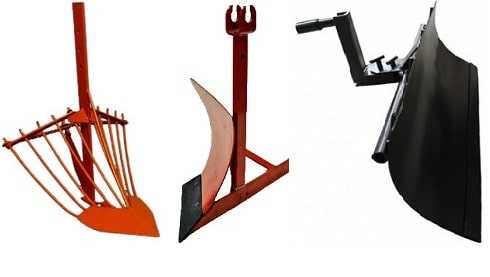

Навесное оборудование и дополнительные функции

Самодельный мотоблок может стать незаменимым устройством, так как при помощи него можно выполнять различные работы по обработке почвы на своем участке. В качестве навесного оборудования для таких агрегатов часто используется:

• плуг;
• фреза;
• борона;
• грабли.

Все эти инструменты закрепляются на специальном кронштейне, который установлен позади двигателя. Выкапывание картофеля происходит при помощи специальной копалки, которая достает клубни из почвы, не повреждая их. Если необходимо убрать скошенную траву или ботву на участке, используется навес-грабли.

При помощи дополнительного оборудования мотоблок может использоваться не только для обработки почвы, но еще и для уборки участка. Например, если закрепить на данном агрегате бульдозерный нож, можно эффективно убирать снег. При помощи валика с щеткой можно подметать садовые дорожки.

Таким образом, созданный своими руками мотоблок (как на фото) может выполнять множество функций и использоваться для выполнения практически всех работ, производимых на участке. Из этого следует, что для работы на участке не обязательно приобретать лучший мотоблок, так как создать такую конструкцию можно и самостоятельно.

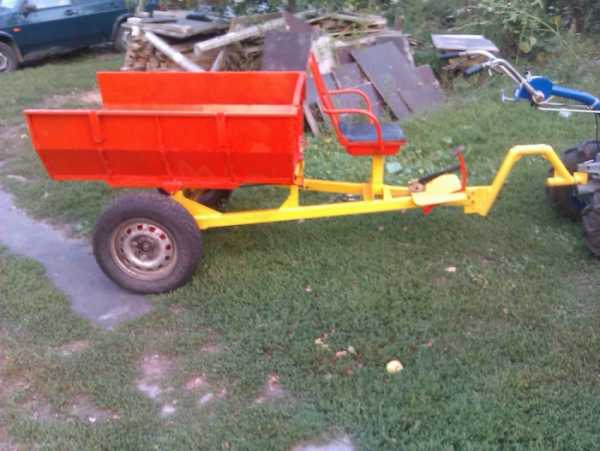

Прицеп для мотоблока своими руками

Самодельный мотоблок можно использовать не только для обработки грунта, но еще и для перевозки грузов. Чтобы не тратиться на заводскую конструкцию, многие создают прицеп собственными руками. Самодельный прицеп для мотоблока создается в несколько этапов:

1. Сначала необходимо сделать колеса. Изготовить их самостоятельно достаточно сложно, поэтому лучше всего использовать колеса от легкового автомобиля или мотоколяски. Для прицепа необходимо достать всего 2 штуки.
2. После этого нужно сделать водило, оно состоит из нескольких элементов: поворотного корпуса и дышла. Данные элементы соединяются друг с другом при помощи сварки. Водило соединяется с рамой таким образом, чтобы корпус шарнира оказался внутри трубчатого корпуса рамы прицепа. Конструкция фиксируется при помощи болта около упорного кольца.
3. На следующем этапе происходит создание подножки и водительского кресла. Это осуществляется с использованием доски, которая имеет толщину 20 мм. Если хочется сделать сидение более удобным. Стоит использовать уже готовое пластиковое кресло. Такое изделие является достаточно дешевым и позволяет сократить время создания прицепа для мотоблока.
4. На следующем этапе создается рама прицепа. Изготовление данной части конструкции является достаточно сложным процессом, перед началом которого стоит заранее составить чертеж. Для создания рамы может быть использована труба, имеющая круглое или прямоугольное сечение. Оптимальный диаметр составляет около 60 мм. Все части рамы свариваются в прямоугольник или квадрат. Стоит отметить, что более устойчивой считается квадратная конструкция. Такой прицеп будет устойчив на территории с холмами и спусками. Это объясняется тем, что нагрузка на конструкцию распределяется равномерно.
5. После этого создается колесная основа. Для нее необходим стальной стержень, диаметр которого равен 30 мм. Длину стержня необходимо рассчитать таким образом, чтобы колеса не выходили из-за обводов кузова. Созданный колесный мост соединяется с корпусом продольного шарнира т лонжероном при помощи сварки.
6. Борта прицепа и днище сколачиваются из досок, толщина которых составляет 20 мм. Углы конструкции из дерева усиливаются металлическими изделиями. Крепление досок производится при помощи саморезов. Чтобы защитить материал от вредителей и гниения, его необходимо покрыть масляной краской. Чтобы прицеп был более удобным, задний борт делается откидным.

При желании можно создавать различные самоделки из мотоблока. Часто из описываемого агрегата создается мини трактор. Для того чтобы обладать надежной техникой, не обязательно приобретать самый лучший агрегат, ведь собрать подобную конструкцию можно из имеющихся материалов. Представленное ниже видео позволяет увидеть самодельную конструкцию в действии.

bouw.ru

самодельный садовый инструмент для дачи

Мотоблок, своими руками собранный из компонентов старой техники, станет хорошим помощником в домашнем хозяйстве. Такой вариант может оказаться значительной экономией средств на приобретении заводской модели, несмотря на определенные сложности при изготовлении самоделки.

Для работы будет нужен металлообрабатывающий инструмент:

• болгарка с отрезными, зачистными дисками;
• электродрель, набор сверл;
• сварочный аппарат, маска, электроды;
• комплект слесарного инструмента.

Некоторые детали придется изготавливать с использованием токарных и фрезеровочных станков. При невозможности выполнить работы своими руками чертежи деталей следует предоставить специализированной организации, имеющей соответствующее оборудование и персонал.

Типичное устройство

Рисунок 1. Рама мотоблока.

Конструкция мотоблока от различных производителей принципиальных отличий практически не имеет. Большинство состоит из силового агрегата, системы передачи вращающегося момента на колесную пару, кронштейнов для установки рабочего инструмента, элементов управления. Основные отличия:

• мощность и конструкция двигателя;
• тип привода;
• устройство колесной пары;
• различия в конструкции подвески.

Мощность и тип двигателя будут зависеть от имеющегося в наличии силового агрегата. Это может быть двигатель скутера, мотороллера, мотоцикла, бензиновой пилы. При достаточном опыте и возможности подключения к сети можно изготовить электрический агрегат. Такая модель значительно проще в эксплуатации, не требует топлива, масла. Электромотоблок должен быть оснащен кабелем необходимой длины для обработки основной площади участка. Мощность в 1 кВт равняется 1,36 л. с., поэтому для обеспечения работоспособности самоделки следует использовать двигатель мощностью не менее 1,8-2 кВт. Однофазный электрический двигатель с такими параметрами найти довольно сложно. Более оптимальным вариантом будет установка трехфазного при наличии схемы.

Тип привода может иметь несколько вариантов. Обязательным условием для передачи вращающего момента на колеса является наличие устройства сцепления, обеспечивающего возможность остановки блока с заведенным двигателем.

Рисунок 2. Размеры и точки крепления двигателя.

Большинство силовых агрегатов имеют довольно высокую частоту вращения вала двигателя. Скорость движения блока должна быть небольшой. Для этого между валом и колесной парой должен быть установлен редуктор с понижающим соотношением. Схема редуктора должна обеспечивать передачу необходимого усилия и поддерживать оптимальную скорость для работы.

Колесная пара может быть изготовлена самостоятельно из металла. Можно использовать колеса от автомобиля, мотороллера, другого механизма, оснастив их цепями с кронштейнами для лучшего сцепления с землей.

Устройство мотоблока должно содержать подвеску для крепления различных рабочих инструментов. Размеры и конструкция будут зависеть от имеющихся в наличии приспособлений. Возможен вариант с жестким креплением одного инструмента, но такое использование нерационально. Оптимальным вариантом является устройство многофункциональной схемы блока.

Начало работы

Рисунок 3. Подмоторная рама.

Чтобы разобраться, как сделать мотоблок своими руками, желательно внимательно изучить несколько моделей заводского изготовления. При наличии соседа или знакомого, собравшего такое устройство, можно позаимствовать опыт у него. Такие консультации и осмотры помогут понять принцип работы агрегата в действии, решить большинство вопросов.

Работу следует начинать с подбора основных узлов и деталей. При этом желательно внимательно просмотреть все возможные места хранения различных ненужных запчастей, узлов и агрегатов.

Размеры будут зависеть от имеющегося в наличии силового агрегата, колесной пары, устройства подвески. Для начала работ желательно наличие схемы с расположением основных элементов. В качестве примера можно использовать конструкцию с двигателем от мотороллера «Муравей».

Собрать мотоблок проще с двигателем с воздушного охлаждения, не нужен радиатор, емкость для охлаждающей жидкости.

Рисунок 4. Чертеж цепного редуктора.

Сборка мотоблока начинается с устройства рамы. Внешняя конструкция показана на рис. 1. Указанные размеры некритичны, могут быть изменены соответственно имеющимся комплектующим.

Материалом для них служит стальная труба диаметром 32 мм. При наличии длинного куска можно выгнуть цельную деталь или сварить из отрезков. Для усиления жесткости обе стороны соединены перемычками.

Перемычка 8 используется для установки устройства натягивания цепи.

Деталь 3 служит перемычкой и местом установки аккумулятора. Картер 5 предназначен для установки цепного редуктора снижения оборотов и установки ходовой части.

К нему крепится устройство для присоединения транспортной тележки, других навесных устройств.

Силовой агрегат

Рисунок 5. Самодельные грунтозацепы.

Самодельный мотоблок может быть оснащен любым имеющимся в наличии двигателем. Использовать двигатель скутера многие специалисты не рекомендуют. Это устройство оснащено вариатором, регулирующим скорость в зависимости от нагрузки на двигатель. Плавающий эффект изменения скорости создаст определенный дискомфорт при работе, потребуется постоянная регулировка ручкой газа.

В приведенном примере использован двигатель мощностью в 13 л. с. с принудительным воздушным охлаждением в комплекте с коробкой скоростей. Внешний вид узла и места крепления отображены на рис. 2.

Конструкция рамы для установки двигателя показана на рис. 3. На кронштейне из изогнутой трубы (диаметр 32 мм) закреплены сваркой 3 петли соответственно точкам крепления двигателя. Труба крепится на 3 поперечины, соединяющие уголки. В горизонтальных полках уголков вырезаны продольные отверстия для перемещения блока. Конструкция должна перемещаться вдоль рамы для натяжения цепи начальной ступени редуктора. Регулировка выполняется болтом М10, соединяющим уголок 7 моторной рамы и поперечину 8 общей рамы. Фиксация выполняется 4 болтами М8 в прорезях уголков.

При установке двигателя возникает вопрос: как собрать систему удаления выхлопных газов? Конфигурация выхлопного тракта и глушителя должна быть изменена для направления выхлопных газов в безопасную сторону. В качестве глушителя можно использовать трубу, заполненную металлической стружкой.

Редуктор и колесная пара

Рисунок 6. Подрамник культиватора.

Устройство в обязательном порядке должно содержать понижающий редуктор. Наиболее широко используемой конструкцией является цепная система, обладающая надежностью и простотой. Основное назначение — снижение скорости перемещения агрегата, увеличение мощности вращающего момента на колесах.

Чертеж редуктора показан на рис. 4. Устройство состоит из 2-х ступеней. Первая предназначена для передачи оборотов с выходного вала двигателя на промежуточный вал. В ней использованы 2 звездочки с 57 и 17 зубьями. Звездочка меньшего размера устанавливается на выходной вал силового агрегата, большого — на первичный вал редуктора.

Следующая ступень выполняет передачу с промежуточного вала на колесную пару. Для изготовления этой ступени использованы усиленные звездочки на 11 и 25 зубьев соответственно. Вторая ступень расположена в закрытом картере, защищающем детали от попадания земли и пыли.

Выходы валов уплотняются сальниками. В картер залито масло, по уровню примерно до середины ведомой звездочки. При работе агрегата происходит автоматическая смазка цепи, подшипников, звездочек второй ступени.

Для усиления между картером и основной рамой приварена распорка. Для регулировки натяжения цепи верхние подшипники установлены в эксцентричные корпуса. Корпуса всех подшипников крепятся к стенкам картера болтами М8.

Собрать мотоблок можно с готовыми колесами от какого-либо механизма или изготовить самостоятельно. В данной конструкции использованы колеса с дополнительными насадками от мотоколяски СМЗ. Устройство насадок показано на рис. 5. Из подготовленных деталей нужно собрать две половинки, с одной стороны соединенные шарниром. Вторые концы соединяются замком при установке на шину.

При наличии приспособления агрегат довольно просто превратить в мотокультиватор. Для установки ножей требуется изготовить кронштейн Т-образной формы из трубы квадратного или прямоугольного сечения. Внешний вид и размеры показаны на рис. 6.

Заключение

Чтобы не мучиться с проблемой, как собрать очередную конструкцию для облегчения домашнего труда, устройство мотоблока желательно сразу разрабатывать многофункциональным. При должном умении и наличии опыта устройство можно использовать для перевозки инструментов, груза, покоса травы.

В зимнее время на самодельный мотоблок можно установить лопату, расчищать дорожки и двор от снега. При желании можно найти много проблем и работ, справиться с которыми поможет самодельный агрегат.

1sadteh.ru

как сделать самодельный агрегат из мотороллера

Мотоблок – универсальная чудо-машина, способная  автоматизировать большую часть агротехнических работ на вашем участке. С ее помощью вспахивают почву, сажают и выкапывают картофель, убирают снег и даже транспортируют небольшие грузы (урожай, удобрения). Естественно, что настолько незаменимый в хозяйстве агрегат продается в любом сельскохозяйственном центре. И стоит недешево. В то же время его устройство достаточно простое, не требующее особых технических знаний. Поэтому многие мастера-самоучки решаются изготовить мотоблок своими руками.

Неоспоримое преимущество самодельных мотоблоков заключается в их цене, которая практически отсутствует. Расходные материалы либо уже изначально находятся в хозяйстве у мастеровитого хозяина, либо приобретаются у соседей за символическую плату. Мотоблоки собираются из деталей старых бензопил, мопедов, мотоциклов, сельскохозяйственной техники. Несмотря на это, конечный результат часто оказывается выше всех похвал. По своей надежности, функциональности и удобству такие машины не уступают заводским аналогам.

Самодельный мотоблок, основные элементы которого взяты от старого мотоцикла «Минск»

Предлагаем вам оценить простоту устройства довольно известного самодельного мотоблока, сконструированного калужским умельцем В. Архиповым. Данные о том, как сделать мотоблок своими руками по проекту Архипова, первый раз были опубликованы в 1982 году в журнале «Моделист-конструктор». Проект обрел огромную популярность, получил признание профессиональных конструкторов и народных мастеров. Можно сказать, что и сейчас изобретение Архипова является примером идеального самодельного мотоблока с множеством полезных функций.

Самодельный мотоблок Архипова сочетает в себе простейшее строение, высокую функциональность и надежность

Мотоблок Архипова – машина, работающая на бензиновом двигателе, имеющая багажник для перевозки грузов и подвес для сельскохозяйственных орудий (плуга, культиватора, бороны, граблей и т.п.). Главный элемент, обеспечивающий работу агрегата, — двигатель. В оригинальном проекте Архипова был использован мотор ВП-150М (7 л.с.), взятый от мотороллера «Вятка». Его можно заменить, например, на движок Т200М (9 л.с.) мотороллера «Тула-Турист» или Т200А мотороллера «Муравей» (14-16 л.с.).  Особенностью этих двигателей является большая мощность и вмонтированная система воздушного охлаждения, позволяющая головке цилиндра не разогреваться при работе на малых скоростях и большой нагрузке. Мотор без системы охлаждения в таких условиях будет неизбежно перегреваться, что приведет к его быстрой поломке.

Общий вид мотоблока Архипова (клик для увеличения)

Большинство других элементов мотоблока также взято от мотороллера: часть рамы и подвески мотора, цепи, тросы управления и рукоятки. Цепи используются с шагом 12,7 мм и 15,9 мм. Число зубьев звездочек выходного вала – 11, ходовой оси – 12, вторичного вала – 20 и 60.

[include id=»5″ title=»РСЯ — в тексте»]

Оставшиеся детали изготавливаются самостоятельно. Колесная ось вытачивается из арматуры, П-образная рама и багажник выполняются из труб диаметром Ø60 мм с помощью сварки.

Конструкция рамы самодельного мотоблока Архипова

Устройство багажника из труб (можно использовать уголок)

Для соединения тела мотоблока с рулем и плугом в конструкции предусмотрено использование трех шарниров регулирующей и основной тяги. Устройство переключения передач также выполнено самостоятельно. К раме мотоблока приварена труба из стали, на конце которой предусмотрена ось. На нее крепится качающееся коромысло, используемое для натяжения тросов переключения передач, идущих к коробке КПП. К коромыслу приваривается кусок трубы, используемый в качестве ручки переключения передач.

Важная особенность мотоблока Архипова – необычные ходовые колеса, круглые и плоские, напоминающие диски циркулярной пилы. Только вместо зубьев у них грунтозацепы. Такие колеса хорошо сцепляются с почвой, при проходе не уплотняют ее. Наоборот, при вращении грунтозацепов происходит дополнительное рыхление грядок. Колеса вырезаются из листовой стали S =10-12 мм с помощью бензореза. Грунтозацепы выполняют в соответствии с чертежами. Вместо таких колес для мотоблока подойдут и обычные автомобильные шины, но они будут иметь меньшее сцепление с почвой и поэтому пробуксовывать при работе мотоблока.

Металлическое колесо с грунтозацепами

Технология сборки элементов такого мотоблока:

1. На ходовой вал приваривают звездочку, устанавливают корпуса с подшипниками №307 и №308, обгонные муфты, исполняющие роль дифференциала.
2. Монтируют ходовые колеса и раму.
3. На раме закрепляют телескопическую тягу, руль и плуг.
4. Двумя дугообразными трубами от мотороллерной рамы соединяют раму мотоблока с частью подвески двигателя.
5. Устанавливают топливный бак, размещая его между трубами.
6. К раме приваривают кронштейн, на конце которого поперечно располагают стальную ось Ø36 мм, длиной 15 см.
7. Бензиновый двигатель с подвеской навешивают на ось, а затем закрепляют к боковым дугообразным трубам рамы.
8. Согласно чертежам устанавливают вторичный вал.
9. Протягивают тросы управления и цепи.

Ходовой вал в сборе

Узел управления

Соединительные элементы

Работа с самодельным мотоблоком Архипова легка и удобна. В первую очередь это связано с использованием шарнирного соединения между тягачом и обрабатывающими навесами. Жесткое соединение, используемое в большинстве моделей сельскохозяйственных «самоделок», затрудняет повороты агрегата. В то время, как подвижные шарниры позволяют менять направление движения мотоблока, не вытягивая обрабатывающий инструмент (плуг, борону) из земли. Таким образом, и физических усилий затрачивается меньше, и борозда остается ровной.

Мотоблок Архипова, благодаря маневренности и продуманности конструкции, удивительно легок в управлении

Глубина вспашки поддерживается постоянной без дополнительных усилий оператора мотоблока. Не нужно опускать или поднимать вверх плуг, достаточно изменить его угол наклона по отношению к обрабатываемой поверхности. Если плуг вдруг начинает углубляться в борозду больше положенного, то на него автоматически начинает воздействовать подъемная сила от полевой доски. Если же лемех поднимается из борозды, то его угол атаки увеличивается, заглубляя плуг обратно в почву. Таким образом обеспечивается стабильная глубина борозды и равновесие самого агрегата.

[include id=»6″ title=»РСЯ — в тексте»]

При работе обычного самодельного мотоблока плуг часто заносит в сторону из-за значительного сопротивления вспахиваемой почвы. Пахарю приходится прилагать усилия, чтобы удерживать ровную линию борозды. Мотоблок Архипова лишен этого недостатка, так как ось плуга находится под наклоном к направлению движения. При пахоте агрегат немного повернут влево и это компенсирует возможный занос.

Вспашка первой борозды – самое ответственное действие. Она должна получиться идеально ровной, а для этого направление движения приходится задавать самим плугом, жестко связанным с управляющими рукоятками. Поворачивая их, оператор меняет направление движения. Например, если нужно повернуть агрегат вправо, то требуется наклонить рукоятки влево. Закрепленный в земле плуг не сможет сместиться влево, он удерживается в одном положении, поэтому тяга разворачивает машину вправо. При пахоте следующих борозд управление намного упрощается, так как колесо будет проходить по вспаханной борозде, копируя ее направление.

Самодельный мотоблок Архипова может стать надежным помощником в работе на земельном участке. В качестве обрабатывающего инструмента для него используется не только плуг, но и культиваторная фреза, борона, грабли. Закрепляются все эти инструменты к тягачу двумя болтами, так же, как и плуг.

Для посадки картофеля можно применить культиватор, предварительно сняв с него отвалы. Закрепив его на мотоблоке, проводят борозды. После того, как будут уложены клубни, отвалы на культиватор ставят обратно и проходят между бороздами. Выкапывают выращенный урожай при помощи специальной картофелекопалки. Картофельную ботву, скошенную траву или сорняки можно убрать навесом-граблями.

Картофелекопалка, плуг, лопата-отвал — все это можно использовать в качестве навесного оборудования для самодельного мотоблока

Кроме земельных работ мотоблок Архипова можно приспособить и для уборки участка. Например, закрепив на машине бульдозерный нож, мы получим эффективный снегоуборщик. А установив валик с щеткой и дополнительную звездочку – отличный «электровеник» для подметания садовых дорожек.

Мотоблок Архипова – устройство, которое с успехом заменит вам дорогостоящий агрегат заводского изготовления. Со своей ролью он справится на 100%: позволит в кратчайшие сроки обработать землю и избавит вас от тяжелого физического труда.

Кроме мотоблока Архипова существует множество других самодельных моделей. Посмотрите на работу одного такого агрегата с навесной картофелекопалкой – это по-настоящему гениальное изобретение, устройство которого достаточно подробно показано на видео:

landscape-project.com

Мотоблок своими руками

Свой мотоблок в домашнем хозяйстве станет незаменимым помощником при обработке огорода, уходе за животными, а также выполнении ряда других сельскохозяйственных работ. Сейчас потребителю предлагается огромный выбор такой техники, но ее стоимость не каждому человеку по карману. Это не значит, что стоит отказаться от идеи облегчения своего труда. Сейчас мы рассмотрим, как сделать мотоблок своими руками из имеющихся запчастей от старой техники.

Устройство мотоблока

Общий принцип устройства мотоблоков разных марок практически одинаков. Любой агрегат состоит из мотора, редуктора, рамы, ходовой части, сцепления и элементов управления. По этому принципу будет происходить сборка мотоблока своими руками из старых запчастей.

Мощность агрегата будет зависеть от найденного двигателя. Для самоделок лучше использовать мотор с воздушным охлаждением, например, от мотоцикла или дугой подобной техники. Мотоблок можно оснастить даже электродвигателем мощностью от 2 кВт, только его придется подключать к трехфазной сети. Найти однофазный электромотор такой мощности сложно, а если пустить трехфазный через конденсаторы, то потеряется часть мощности.

Важно! Электрический мотоблок постоянно будет привязан к розетке. Потребуется купить около 200 м кабеля. Провод постоянно придется таскать за собой, что крайне неудобно.

Сцепление на мотоблок обязательно надо установить при использовании любого типа двигателя. Этот узел отвечает за передачу вращающегося момента колесам от мотора. Хорошо когда вместе с бензиновым мотоциклетным двигателем имеется в наличии родное сцепление. В этом случае не придется ничего подгонять.

Все моторы имеют высокую частоту вращения, а мотоблок должен двигаться медленно. Снизить скорость поможет редуктор, установленный между двигателем и ведущей колесной парой. Этот узел состоит из набора шестеренок разного диаметра, которые позволяют уменьшить частоту вращения колес.

Приступаем к сборке

Когда все необходимые запчасти будут подобраны, можно начинать сборку самоделки. Первым делом нужно сварить раму. На ней будут крепиться все узлы мотоблока. Схему рамы для ознакомления мы представили на фото.

Размеры можно рассчитать свои, так как они могут отличаться от имеющихся в наличии узлов. Раму изготавливают из металлической трубы сечением 32 мм. Хорошо если получится выгнуть цельную конструкцию, а перемычки все равно придется приварить.

На схеме элемент под №8 нужен для крепления механизма, позволяющего натягивать цепь. На деталь №5 будет закреплен цепной редуктор и ходовая часть. Сюда же можно прицепить транспортную тележку.

На следующем фото показан мотор с воздушным охлаждением. В рассматриваемой конструкции мотоблока использован двигатель от «Муравья».

Важно! Ставить на самодельную технику мотор от скутера нежелательно. Он имеет вариатор, который регулирует скорость вращения вала в зависимости от нагрузки двигателя. Это создаст неудобства в работе, так как сделанный мотоблок во время движения постоянно будет снижать скорость.

На общей раме мотоблока для двигателя устанавливают крепление. Его схема показана на фото. Конструкция представляет собой дугу, выгнутую из трубы диаметром 32 мм. Из стальной полосы приварены три петли в местах, соответствующих расположению крепежных отверстий мотора.

Крепление для мотора должно двигаться по раме. Это нужно, чтобы можно было натягивать цепь. После установки двигателя начинают заниматься глушителем. Его отводят в сторону так, чтобы выхлопные газы не попадали на оператора.

Следующим узлом ставят цепной редуктор. Схема его устройства представлена на фото. Механизм имеет две ступени, где снижение скоростей происходит за счет двух звездочек с 57 и 17 зубьями.

Колесную пару на мотоблок можно изготовить самостоятельно или снять со старой техники. В нашем примере узел снят с мотоколяски СМЗ. На фото можно увидеть схему дополнительных насадок для колес.

Чтобы сделанным агрегатом можно было обрабатывать грунт, нужно превратить его в мотокультиватор. Для этого изготавливают Т-образный кронштейн из квадратной трубы. Его схема показана на фото.

В итоге получилась базовая модель мотоблока. Но ведь техника нужна для выполнения разных задач, поэтому следующими самоделками станут элементы навесного оборудования.

На видео представлен самодельный мотоблок:

Дополнительное оборудование для самодельного мотоблока

Собранный мотоблок из старых запчастей – это только 50% успеха. Далее, предстоит не менее сложная работа по изготовлению железных колес и навесного оборудования.

Грунтозацепы

Существует множество способов изготовить грунтозацепы для мотоблока своими руками, и первый из них предлагается самый простой. Для этого берут листовую сталь толщиной 3 мм, вырезают из нее полосу по ширине протектора шины и наваривают сверху, согнутые под углом 120^о, металлические пластинки. Полосу с грунтозацепами на шине стягивают двумя шпильками.

Внимание! Важно выдержать одинаковое расстояние между наваренными пластинками на обоих колесах. Иначе во время движения мотоблок будет уходить в сторону.

Оптимально сделать грунтозацепы для мотоблока своими руками по принципу заводской конструкции. Схема таких железных колес представлена на фото.

Центральный диск грунтозацепов вырезают из листовой стали толщиной 5 мм. Из такого же металла вырезают полосы шириной 50 мм, после чего формируют из них кольца. Для двух колес их нужно 6 штук. Сами зацепы вырезают из стальной полосы толщиной 8 мм. Все элементы соединяют с помощью сварки. К центру дисков крепят оси. Их лучше сделать регулирующимися, чтобы имелась возможность менять ширину колеи мотоблока.

Масса каждого железного колеса составит около 10 кг. Это обеспечит надежную сцепку агрегата с землей.

Плуг

Чтобы пахать огород, нужно собрать плуг для мотоблока своими руками, схему которого мы предлагаем посмотреть на фото. Эта типовая однокорпусная конструкция подойдет для агрегата любой мощности.

Изготавливают плуг для мотоблока своими руками по следующей технологии:

• Стойку делают из стальной полосы толщиной 10–12 мм. Для регулировки угла наклона и глубины погружения плуга на стойке сверлят в один ряд отверстия. Как вариант, для регулировки можно изготовит двигающийся по стойке фиксатор.
• Самое сложное – это выгнуть отвал. Для его изготовления берут листовую сталь толщиной 3 мм. Выгибать лучше по образцу заводского плуга, иначе можно ошибиться с углом. Готовый отвал закаляют, разогрев на огне докрасна, после чего бросают в щелочную воду.
• Лемех изготавливают из высоколегированной стали. К отвалу его крепят заклепками так, чтобы их шляпки не выступали на поверхность.

Все элементы собирают по предложенной схеме. Когда плуг для мотоблока своими руками будет доделан, пробуют вспахать землю. Если все элементы выдержаны под правильным углом, а лемех хорошо заточен, то плуг будет плавно без рывков срезать пласт земли.

Борона

Следующим элементом навесного оборудования нужно изготовить борона для мотоблока своими руками, которые бывают роторные, дисковые и зубовые.

Самой простой по конструкции является зубовая борона. Для ее изготовления сначала собирают раму, а затем на одинаковом расстоянии приваривают зубья длиной 25–50 мм.

Схема изготовления зубовой бороны представлена на фото. Раму сваривают из квадратной трубы. Зубья лучше не приваривать, а нарезать резьбу и прикрутить гайками. В случае поломки их проще будет сменить.

Для продольного хода в самодельной бороне можно установить шарнир из автомобиля ГАЗ 53. Кроме прицепного устройства, понадобятся две тяги. Они обеспечат лучшую управляемость бороной.

Тележка

Чтобы перевозить грузы, нужно изготовить своими руками телегу для мотоблока, схема которой представлена на фото.

Существуют разные варианты конструкции: от простых кузовов до самосвалов. В любом случае обязательно для тележки нужно сделать:

• Раму сваривают из швеллера, уголка или трубы.
• Кузов можно сделать: с откидным задним бортом, открывающимся задним и боковыми бортами или полностью фиксированными. Лучшим материалом для изготовления является жесть, а при ее отсутствии можно использовать доску.
• Для сцепки с мотоблоком устанавливают дышло. Длину подбирают индивидуально, чтобы удобно было управлять техникой.
• Сиденье водителя можно оборудовать в кузове или закрепить на дышле.
• Для соединения сцепного устройства мотоблока с дышлом нужен шарнир. Его лучше заказать в токарной мастерской или снять с другой техники.
• Ось с колесной парой можно снять с другой техники или сделать из куска трубы. Но тогда придется вытачивать втулки, насаживать подшипники и подгонять ступицы с дисками колес.

Если предполагается перевозка тяжелых грузов, то тележку лучше сделать на четырех колесах. При этом обязательно нужно поставить амортизаторы.

На видео представлена самосвальная тележка:

Заключение

Самостоятельное изготовление мотоблока и дополнительного оборудования – дело довольно сложное. Однако экономия средств получается внушительная.

fermilon.ru
