Самодельные печки для гаража — разновидности конструкций

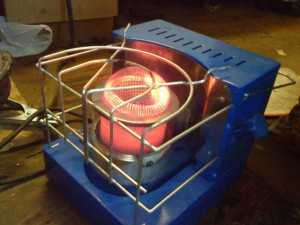

Самодельная печка

Для многих мужчин тема обустройства собственного гаража очень важна. Ведь это место, куда женщинам вход строго запрещен. Здесь не просто стоит в ожидании железный друг, которому необходимо создать определенные условия. Это еще и место отдыха, где можно слесарить, хранить какие-то собственные вещи, встречать соседей и вести разговоры на любые темы. Вот почему так важно, чтобы гараж был надежным, удобным и теплым зимой. Последнему критерию всегда уделяется много времени и сил, поэтому хорошо изготовленная самодельная печь для гаража — необходимый атрибут подобного помещения.

Почему речь идет именно о самодельных печках? Ведь на рынке сегодня можно найти большой ассортимент компактных печей, которые прекрасно разместятся в гараже и будут отлично его отапливать. Все дело в стоимости таких приборов. Тем более что сегодня есть возможность все это изготовить своими руками — конструкции и чертежи лежат в свободном доступе в Интернете. Хотя даже к Интернету нет смысла обращаться. Такие печи всегда использовались в маленьких помещениях, так что их конструкции известны, и проблем с изготовлением возникнуть не должно.

Требования к гаражным печкам

Напомним, что гараж, хоть и является подсобным строением, обычно возведенным из кирпича или блоков — это все-таки пожароопасное помещение. Поэтому требования пожарной безопасности здесь должны учитываться в первую очередь.

На что именно необходимо обратить внимание?

1. Максимальное расстояние от печки до места хранения горючесмазочных материалов.
2. Установка отражателя.
3. Правильный выбор и монтаж дымохода.
4. Огнеупорный фундамент.

И это всего лишь основные требования. Существует множество мелочей, к которым пожарный инспектор обязательно придерется. Их придется исправлять по ходу эксплуатации нагревательного прибора.

Теперь к вопросу о том, на чем будет работать гаражная печь. Так как речь идет о конструкциях, изготовленных своими руками, стоит задуматься над энергоносителем, не слишком влияющим на ваш кошелек. Конечно, хорошо, если бы к гаражу была подведена газовая труба. Но в городских условиях это нереально. А вот в частном домостроении такой вариант не стоит упускать из виду.

• Во-первых, газ — это дешево.
• Во-вторых, удобно в плане эксплуатации печки.
• В-третьих, такое топливо снижает риски, связанные с пожарной безопасностью. То есть, установив на агрегате блок безопасности, можно спокойно такую печь эксплуатировать.

Почти старорусский вариант

Можно своими руками изготовить печь для гаража, которая будет работать от сети электрического тока. Ее легко эксплуатировать и в городских гаражах, и в загородных. Неплохой вариант, но с большим минусом — слишком велики расходы на потребление электрического тока.

И третий вариант — печки на дровах. Эти приборы сегодня — самые распространенные. А все дело в доступности и дешевизне топлива. Всевозможные дровяные отходы и б/у пиломатериалы стоят копейки. Найти их не проблема, да и на загородном участке всегда есть деревянные изделия, от которых хозяин рад избавиться. Так что рассмотрим подробно именно дровяные печи, их конструкции и возможность изготовления своими руками.

Конструкции гаражных печек

Начнем с самых простых вариантов, которые не требуют больших затрат.

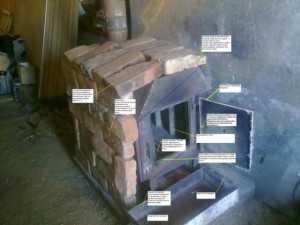

Кирпичная печка

Такой прибор может изготовить любой мужчина, который не владеет сварочными работами. Ведь при этом не нужно изготавливать металлический нагревательный прибор. Хотя с металлом и здесь придется столкнуться.

Для работы вам потребуется огнеупорный кирпич, раствор на основе цемента, лист железа и труба, которую вы будете использовать в качестве дымохода. В первую очередь собирается плиточный фундамент из кирпича в 2 ряда, где нижний слой — это обычный кирпич, а верхний — огнеупорный. Для соединения кирпичей лучше использовать раствор на основе цемента, замешанного на шамотной глине.

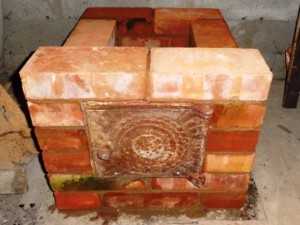

Кирпичная буржуйка для гаража

После того как фундамент хорошо просохнет, можно приступать к возведению стенок печи — в полкирпича будет достаточно. Размеры печки выбираете строго по размерам помещения. Не стоит увеличивать их, если нет особой надобности. Все это может привести к большому расходу дров.

Далее, вам понадобится лист железа толщиной не меньше 4 мм. Из него делается крышка, которая вырезается под размеры поперечного сечения сооружения. В крышке заранее делается отверстие под дымоход. Оптимальный вариант в таком случае — труба размерами 80–100 мм. Можно использовать готовую металлическую трубу или купить специальные трубы из оцинкованной жести.

Обратите внимание, что в одной стенке печи должно быть загрузочное окно для дров, а делать поддувало не нужно. Просто дверцу выполняете из металлического листа с небольшим зазором между нижней кромкой и фундаментом. Все зазоры между металлической крышкой и стенками, а также между дымоходом и крышкой надо заделать шамотной глиной.

Скажем прямо — эта конструкция настолько проста, что с ней может справиться даже человек, который ничего не понимает в строительном деле и сталкивается с подобными процессами в первый раз. Очень важно, чтобы дымоотведение проходило с максимальной эффективностью.

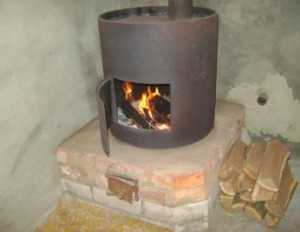

Печка-буржуйка

Печка-буржуйка на фундаменте

Изготовить металлическую печку-буржуйку своими руками будет тоже просто, если вы владеете навыками работы со сварочным аппаратом. Конструкция такого варианта очень напоминает кирпичный аналог. То есть это камера, где сгорают дрова, тепло распространяется через стенки прибора, а продукты горения выводятся по дымоходу. Так как металл обладает высокой теплопроводностью, буржуйка быстро нагревает любые помещения, при этом «съедая» достаточно большое количество топлива.

Каких-то сложных конструкционных решений у этого вида печи нет. Здесь можно использовать уже готовые приспособления, к примеру, металлические бочки или баллоны, а также трубы большого диаметра. Для этого бочка устанавливается горизонтально, и к ней привариваются 4 ножки, изготовленные из труб или уголка. В крышке, которая будет играть роль боковины, вырезается отверстие под закладку дров, и к ней из вырезанного куска металла изготавливается дверца с небольшим наращиванием сторон.

В верхней части устанавливается дымоход. По сути, буржуйка готова. Для лучшей подачи воздуха необходимо в печке установить колосник. Это может быть решетка, изготовленная из проволоки диаметром 6 мм. Чуть ниже окна загрузки делается небольшой зазор, выполняющий функции поддувала.

Точно такую же печку можно соорудить из металлических листов, которые болгаркой разрезаются на элементы, а затем свариваются между собой электросварочным аппаратом. Для улучшения работы буржуйки ее конструкцию можно усложнить, сделав внутри несколько камер. Они соединяются между собой зазорами, расположенными с разных сторон. Тепло будет проходить внутри прибора по змеевидному пути снизу от камеры сгорания вверх до дымохода. Это увеличит длину пути, а значит, повысит теплоотдачу отопительного агрегата.

Чтобы упростить способ сборки буржуйки из листов, необходимо использовать металлические уголки. Сначала собирается каркас печи, который впоследствии покрывается вырезанными под размер листами.

Печь длительного горения

Печка длительного горения

Насколько рационально использовать перечисленные виды устройств, решает сам хозяин гаража. Но если остро стоит вопрос экономного расхода топливных запасов, то печь длительного горения может стать основным источником тепла. Сделать ее своими руками не будет большой проблемой. Опять-таки оговоримся, что вы должны владеть навыками работы со сварочным аппаратом.

Подобный агрегат можно также сделать из бочки или схожих предметов. Вот упрощенная технология изготовления:

• Вырезается крышка и окно под загрузочную камеру.
• Из листа железа толщиной не меньше 4 мм делается круг, в котором прорезается отверстие для трубы в 100 мм.
• К кругу приваривается труба, а с нижней стороны в виде креста — 4 швеллера.
• Полученная конструкция опускается внутрь бочки, к которой сверху приваривается отрезанная крышка. В последней предварительно вырезается посредине отверстие под трубу в 100 мм.
• Бочку устанавливают на постамент из бетона или кирпича и приваривают дверцу для камеры сгорания.
• Устанавливается дымоход.

Чем выделяется подобная конструкция, и почему она так называется? Суть в том, что в камеру сгорания укладываются дрова, которые не горят, а тлеют без большого количества кислорода. Внутренний круг с прикрепленными к нему трубой и швеллерами постепенно опускается до дна печки по мере сгорания топлива. Контролировать процесс горения нет смысла, поскольку открытого огня в нем практически нет. Металл нагревается интенсивно, отдавая 100% энергии в помещение.

Заключение по теме

Как видите, простых конструкций печей для гаража немало. Мы рассмотрели лишь упрощенные виды, которые легко сделать своими руками. Конечно, есть некоторые требования, касающиеся пожарной безопасности и экономии. А тот, кто хочет более сложный вариант с эффективной конструкцией, должен настроиться на существенные расходы. Однако об этих конструкциях мы поговорим в другой раз.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

технология постройки и подробная инструкция

Гараж для большинства автолюбителей является не просто помещением для хранения «железного друга». Это и мастерская для занятий любимыми делами, и место встреч и общения с друзьями. Приходится регулярно заниматься и ремонтными работами. Далеко не каждому выпала удача стать владельцем отапливаемого гаража. Отсутствие центральной отопительной системы в гаражах не редкость. В зимнее время это создает проблемы и хозяину и автомобилю. Долго находиться в неотапливаемом помещении невозможно, поэтому большинство владельцев предпочитают заняться отоплением своего гаража. Проводить сложную отопительную систему в таком помещении нецелесообразно. Лучшим вариантом является компактная небольшая печка, которую можно приобрести в магазине или сделать своими руками.

Особенности печей для отопления гаража

Как бы много времени владелец ни проводил в гараже, постоянно он там не находится. Поэтому для отопления потребуется печь, которая быстро нагревает помещение. Она должна быть безопасной, так как в гараже нередко хранятся горючие материалы. Желательно, чтобы печь какое-то время после окончания горения топлива сохраняла тепло. В этих помещениях обычно площадь приходится экономить, поэтому источник тепла не должен занимать много места.

Некоторые владельцы устанавливают в гараже электрические обогреватели. Такой вариант имеет определенные плюсы. Отсутствуют продукты горения, нет необходимости запасаться топливом, включать, выключать прибор можно по своему усмотрению. Но для того чтобы быстро обогреть неотапливаемый гараж нужно мощное устройство. Расходы электроэнергии для его работы потребуются серьезные, следовательно, оплата будет заметной для бюджета. Установка газового отопления на сжиженном метане небезопасна.

Отлично подходит для установки в гараже печка-буржуйка. Она может работать на отходах горюче-смазочных материалов, что позволяет сэкономить на топливе. Но следует учесть, что в таком случае не удастся избежать специфического запаха, даже если устройство сделано качественно. Топка буржуйки дровами может наполнить гараж только приятным легким ароматом горящей древесины, углей. Но этим топливом придется запасаться.

Преимуществом таких печей является возможность быстро создать в помещении комфортную температуру и компактность. Наличие варочного отверстия позволяет подогреть или приготовить пищу, если в гараже приходится долго находиться. Благодаря простому устройству печей-буржуек, есть возможность сделать конструкцию своими руками из различных подручных материалов.

Варианты печей-буржуек для гаража

Печь-буржуйка может быть металлической или кирпичной. Если есть материал, опыт в кладке, стоит соорудить конструкцию из кирпича. Температура в гараже будет подниматься медленнее, но тепло будет дольше сохраняться, поэтому дров на отопление потребуется не меньше. Можно выбрать и оптимальный вариант, сделать металлическую печь-буржуйку и создать кирпичный экран вокруг нее, оставив воздушную подушку около 10 сантиметров. Это позволит быстро согреть гараж и сохранить тепло.

Вариантов печей из подручных материалов много. Ее можно сделать из старой бочки, газового баллона, молочного бидона, металлической трубы. Важно учесть, что стенки должны быть толстые, не менее 4 мм, так как нагрузка на них будет падать большая. Из таких предметов получится круглая печь.

Экономичная печка-буржуйка получается из старой бочки, если сверху к ней приварить теплообменник — конструкцию с дисками, расположенными на определенном расстоянии. В дисках проделываются отверстия для дыма. Благодаря тому, что по своему расположению отверстия в дисках не совпадают, дыму приходится проходить через сложный лабиринт, одновременно нагревая стенки конструкции. Это дает возможность получить дополнительный обогрев.

Из металлических листов создаются прямоугольные печки. Детали могут соединяться при помощи сварки. Но если требуется сделать конструкцию на болтовом соединении, понадобится создать каркас.

Каркасная печь-буржуйка для отопления гаража

В изготовлении каркасной печки-буржуйки потребуются материалы:

1. Листовой металл толщиной от 4 мм.
2. Металлические уголки 50 мм.
3. Завесы для дверок— 4 шт.
4. Металлическая решетка или стальная арматура для ее изготовления.
5. Труба для дымохода.

И инструменты:

1. Болгарка с зачистными и отрезными кругами.
2. Рулетка и строительный уголок, уровень.
3. Сварочный аппарат или дрель для создания отверстий.

Стоит затратить время на создание чертежа будущей печи, точно рассчитать размеры деталей. Это поможет ускорить процесс, добиться качественного результата.

Сначала создается каркас конструкции. Нужно из уголка отрезать вертикальные стойки, равные высоте печи и ножек. Из уголков при помощи сварки или болтов сделать прямоугольник для верхней поверхности, присоединить приготовленные вертикальные стойки. Затем на расстоянии равном высоте печки прикрепить горизонтальные стороны второго прямоугольника. Из металлического листа вырезать прямоугольники для стенок. Сразу можно присоединить завесы и щеколду.

Труба для дымохода может присоединяться к задней стенке или к верхней поверхности. В зависимости ее расположения необходимо сделать отверстие в соответствующей детали. Если планируется создать варочное отверстие, его также можно вырезать до соединения частей печки и каркаса. На передней стенке после измерения с учетом разметов топки и поддувала вырезать отверстия для дверок. На боковых стенках нужно приварить уголки для установки колосниковой решетки.

Если готовой решетки нет, можно сделать отверстия в металлическом листе или сварить ее из стальной арматуры. Величина отверстий или расположение прутков зависят от вида топлива: дрова, ветки, щепки.

Затем все части присоединяются к готовому каркасу. Дверками служат вырезанные куски из передней части. Но, чтобы они плотно закрывались, не пропускали дым, необходимо приварить по краям шинку, шириной один сантиметр. Если у печки есть варочное отверстие, для него нужно вырезать из толстого металла крышку. Важно, чтобы она была тяжелой, не выпускала дым. К ней необходимо приварить удобную ручку.

Для того чтобы дым не выходил сразу на улицу, а дополнительно отапливал помещение, нужно создать дымоход с тремя коленами. Первый элемент приваривается к отверстию в печи. Для трубы в месте прохождения через потолок желательно установить специальный проходной стакан и создать теплоизоляцию, чтобы в системе не собирался конденсат. Верх трубы нужно закрыть грибком, чтобы в трубу не попадали мусор, дождь, снег.

teplo.guru

Самодельная печь для обогрева гаража — Все о печи в доме

Немногие автолюбители имеют гараж, подключенный к центральному отоплению в городе или завязанный в общую отопительную систему загородного дома. А в связи с тем, что холода на территории России длятся полгода и больше, возникает идея отопить гараж с помощью самодельной печки для гаража.

Поверхность печи булерьян нагревается менее сильно по сравнению с аналогичными гаражными печами.

Теплый гараж позволяет правильно хранить автомобиль в морозы, в комфортных условиях выполнять мелкий ремонт транспортного средства, легко запускать двигатель автомобиля перед началом поездки, поэтому многие автолюбители предусматривают систему обогрева гаража на стадии проектирования и строительства загородного дома в целом и гаража в частности.

Отапливать гараж можно разными моделями печек, следует выбрать ту, которая сможет эффективно обогреть помещение с минимальными затратами на ее обустройство и дальнейшую эксплуатацию.

Печи для гаража: виды, описание

Выбирать отопительный прибор для гаражного помещения следует, учитывая следующие параметры:

• промежуток времени, когда будет работать печка;
• бюджет строительства печи.

Можно обогреть помещения, пристроенные к дому, подключив их к отоплению дома.

В гаражах, отстоящих на расстоянии от жилого дома, следует устанавливать печку.

На сегодня торговля предлагает большой выбор печей разного ценового диапазона, но и самодельные печки в гараж пользуются большой популярностью, так как компактны, потребляют немного топлива, быстро нагревают пространство, отличаются хорошей пожаробезопасностью.

Вернуться к оглавлению

Виды гаражных печей

Печь для гаража классифицируется по принципу работы:

Конструктивная схема простейшей печки-буржуйки.

• газовый котел;
• булерьян;
• буржуйка;
• электрические отопительные приборы;
• тепловая пушка;
• печи, в которых в качестве горючего материала применяют отработанное машинное масло;
• инфракрасные излучатели.

Газовый котел для отопления — довольно эффективный вид отопительной установки, отличается доступной ценой, независим от наличия электричества. Для успешной эксплуатации котлу необходимо подключение к сети газоснабжения или наличие на участке газгольдера. Недостатком этого вида отопительного оборудования для гаража является его взрывоопасность.

Булерьян или буллерьян — это печь для гаража, работающая по тому же принципу, что и газогенератор: по принципу «тлеющего горения». Для этого вида печки характерен быстрый нагрев помещения, простота монтажа, возможность самостоятельной сборки, высокий КПД. К недостаткам этого оборудования относят достаточно высокую цену.

Печка буржуйка представляет собой привычную компактную модель печи, в качестве топлива для этого вида обогревательного оборудования применяют дрова. К преимуществам этой модели можно отнести:

• дешевизну;
• возможность собственноручного изготовления.

Стандартная схема печки для гаража, функционирующей на отработанном масле.

Для эффективного функционирования печки буржуйки необходимо обеспечить хороший теплообмен. Это значит, что для лучшей теплоотдачи следует обеспечить длительное движение теплого воздуха по трубе. Эту задачу выполнит специально обустроенная вытяжная вентиляция. Особое внимание следует уделять мерам безопасности: необходимо изготовить и установить дымоход, а поместить печь лучше на расстоянии от легковоспламеняющихся предметов.

Электрические отопительные приборы широко представлены на рынке, поэтому можно выбрать наиболее подходящие модели по мощности и компактности. Среди автолюбителей особой популярностью пользуются масляные радиаторы. Среди преимуществ электрообогревателей отмечают:

• высокий уровень безопасности;
• длительный срок эксплуатации;
• экологичность.

Недостатком этого вида печки для гаража является высокая стоимость и большое потребление электроэнергии.

В последние годы все большей популярностью пользуются тепловые пушки. Эти печки для гаража работают как на электричестве, так и на газу. Главное достоинство тепловых пушек — быстрота нагревания помещения. Недостатки печек на газу: создают шум, взрывоопасны, при их работе появляется неприятный запах. Недостатком электрических моделей можно назвать и дороговизну электроэнергии.

Схема устройства дымохода.

Печи, в качестве топлива в которых применяется машинное масло, в народе называют печами «на отработке». Они отличаются высокой мобильностью, экологичностью, просты в эксплуатации, экономны по расходам на топливо.

Инфракрасные обогреватели могут использовать в работе как электроэнергию, так и газ. Преимуществом этих устройств являются направленный обогрев и компактность. Но этот вид обогревателей обладает невысоким КПД. К его недостаткам можно отнести также необходимость проведения тщательных расчетов области, которая будет подвержена длительному обогреву.

Вернуться к оглавлению

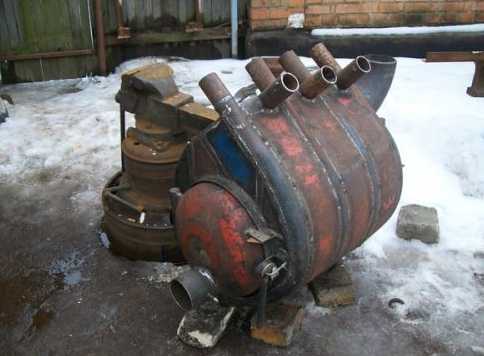

Как сделать печь булерьян своими руками?

Гараж обычно представляет собой помещение небольших размеров и эксплуатация в нем обогревателей с открытым пламенем приводит к сжиганию кислорода воздуха. Приходится открывать дверь для проветривания, тепло теряется, поэтому такой вид отопления малоэффективен и очень затратный. Решить проблему сможет самодельная печь булерьян.

Булерьян отличает то, что воздух в печи нагревается, и кислород вместе с теплым воздухом передается во внешнюю среду.

Вернуться к оглавлению

Принцип работы обогревателя булерьян

Конструкция и особенности функционирования агрегата.

В камеру сгорания загружают дрова, уголь, брикеты или другое твердое топливо. Оно сжигается в печи в два этапа. В первой камере топливо тлеет и выделяет печные газы, а во второй, которая называется камерой дожига, газы дожигаются до полного сгорания. Температура газов повышается до 200-300°С, а коэффициент полезного действия достигает 70-80%. Из-за недостатка кислорода в печке горение одной полной закладки топлива продолжается в течение 8-12 ч.

Булерьян — отопительный прибор без вентилятора. В конструкцию этой печи входит уникальная система конвекционных труб, которая позволяет значительно увеличить поверхность, передающую тепло в помещение. Булерьян работает как калорифер: воздух снизу засасывается в трубы, где нагревается и передается в обогреваемое пространство.

Самодельная конструкция может использовать два основных режима работы:

• режим нагрева;
• режим газификации.

Первый режим имеет сходство с работой домашней печи: кратковременный нагрев, медленное остывание, опять быстрый нагрев и так далее. При втором режиме помещение нагревается и в нем поддерживается постоянная температура, при этом топливо закладывается один раз и оно медленно горит до полного прогорания.

Вернуться к оглавлению

Изготовление самодельной печи: этапы

Чертёж печи Булерьян.

Все предметы, необходимые для изготовления печи булерьян:

• труба диаметром 45 мм, порезанная на 8 частей длиной 1-1,5 м;
• трубогиб;
• металлические полосы толщиной 2 мм;
• труба для дымохода сечением 12 см и высотой 12 см;
• две поворотные шиберные задвижки с ручкой;
• металл для крышки;
• поворотные петли;
• труба для поддувала диаметром 10 см;
• ручка-защелка;
• сварочный аппарат;
• электроды.

Варианты установки печи булерьян: на кирпичном подиуме и на металлических ножках.

1. Процесс изготовления печи булерьян начинают с изгибания восьми отрезков труб под 80°. Сварочным аппаратом выгнутые трубы соединяют в конструкцию выгибами наружу, симметрично устанавливая через одну, друг за дружкой без перекосов.
2. Полученную конструкцию обваривают металлическими полосами в промежутках между трубами. Вверху будущей топки вваривают две пластины, между ними должно быть 5 см расстояния. Нижнюю пластину приваривают так, чтобы она не доставала до задней стенки топки, а верхняя не должна касаться передней стенки. Это камера дожига газов.
3. Верх топки, расположенный поверх камеры дожига, выводится через дымоотводный люк в трубу, которая вваривается в заднюю вертикальную стенку конструкции. В дымоотводную трубку устанавливается поворотная шибер-заслонка с ручкой. Спереди в предварительно вырезанный люк сечением 25 см, смещенный немного к низу, приваривают кусок трубки. Диаметр его должен совпадать с диаметром отверстия на передней стенке топки. Можно также приварить по отверстию порожек высотой 8 см.
4. С помощью сварки варят переднюю крышку с бортом. Ее выполняют таким образом, чтобы можно было закрыть герметично отверстие. На передней стенке топки закрепляют петли, на самой крышке закрепляют держатели под поворотные петли и ручку-защелку. Трубчатое поддувало с шиберной задвижкой вваривают в заранее вырезанный люк сечением 10 см.
5. Важное условие безопасности печи для гаража булерьян состоит в том, что она обязательно устанавливается на основании, которое не поддается горению. Основание должно быть высотой не менее 20 см. Кроме того, печь для гаража должна иметь утепленный минеральной ватой дымоход, толщина утеплителя 3 см.
6. Сам дымоход изготавливают из нержавеющего металла. Дымоходную трубу выводят на высоту не менее 3 м, чтобы не создавать задымления в гараже и рядом с ним. Над коньком она должна возвышаться на высоту 1,5 м. В самом дымоходе оборудуют специальный тройник, который удаляет дегтевой конденсат из отводимых газов.
7. Окончание дымоходной трубы закрывают козырьком. Первый раз топку затапливают на улице во избежание накопления угарного газа. Опытным путем определяют оптимальное положение поворотных шиберных заслонок в обеих трубах.

При нормальных показателях горения печь для гаража переносят в помещение и устанавливают в нужное место. Расстояние до деревянных поверхностей и веществ, которые могут легко воспламеняться, не должно быть менее 1-1,5 м.
