Содержание

Самодельные приспособления для мастерской своими руками: домашний фрезерный станок

Дрель электрическая — это компактная, лёгкая, простая в эксплуатации и транспортировке машина. Она незаменима в домашней мастерской, в гараже и на стройке. Кроме сверлильных операций, её можно приспособить для выполнения токарных, фрезерных, шлифовальных и других работ. Многие умельцы на базе дрели создают самодельные станки и приспособления для домашней мастерской. Их используют в гараже для простых токарных работ по дереву и металлу.

Содержание материала

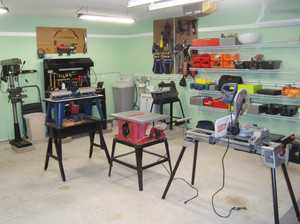

Оборудование мастерской

Не всегда с помощью ручной дрели можно просверлить точное отверстие. Если возникла такая необходимость, применяют стационарный сверлильный станок. Он, безусловно, точный и безопасный, что и нужно при обработке твёрдых элементов сверлом большого диаметра.

В гараже или мастерской редко встретишь такой станок в основном из-за цены, он дорогой, кроме того, громоздкий, занимает много места, используется редко. Дрель на штативе — лёгкая, удобная в транспортировке конструкция, при этом выполнит все требования, предъявляемые к настольному сверлильному станку.

Также рекомендуем прочитать:

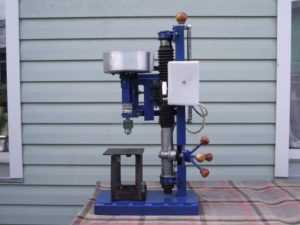

Стационарное сверлильное устройство

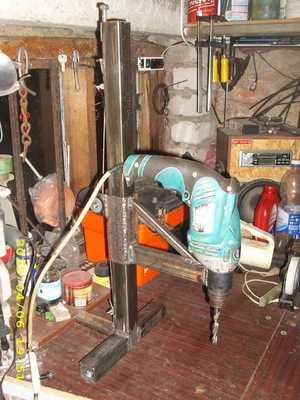

Самодельный станок на базе дрели обеспечит высокую точность сверления в любых условиях — устанавливается на столешницу верстака или на полу. Он состоит из нескольких элементов. Главными, конечно, являются основание и колонна. Первая деталь отвечает за стабильность машины, установленной на ровной поверхности. Вторая, в свою очередь, позволяет плавно и очень точно перемещать дрель вверх и вниз при бурении.

Стальная колонна не деформируется даже под воздействием наибольшего давления, чтобы обеспечить перпендикулярность сверления. Помимо высокой точности, стоит упомянуть о безопасности работы. Если надёжно закрепить заготовку в тисках на рабочем столе, то во время сверления не возникнет риска травмы.

Настольный станок на базе дрели обеспечивает точное сверление отверстий в деталях сложных форм, например, круглых, овальных, а также под углом в 90 градусов. Без него не обойтись домашнему мастеру, где инструмент не используется интенсивно. Для изготовления настольного вертикально-сверлильного станка на базе дрели можно использовать готовые стойки или штативы. Они вполне пригодные для применения.

Как гарантирует производитель, стойка для вертикального бурения пригодится везде, где существует необходимость выполнения сверлильных операций при ремонте металлических конструкций, деревянных деталей. Изделие изготовлено из качественных материалов, обеспечивает стабильность и надёжность крепления, благодаря чему качество работы хорошее. Продукт этого типа отлично сокращает время на работу.

В частных гаражах можно встретить самодельные станки, где в качестве стойки для дрели приспособлены штативы от фотоувеличителей и кодоскопов, домкраты и автомобильные рулевые рейки подходящей конструкции. Есть станки, изготовленные полностью из дерева. Дрель представляет собой универсальный механизм, при помощи которого можно конструировать самодельные станки по дереву.

Деревообрабатывающий станок

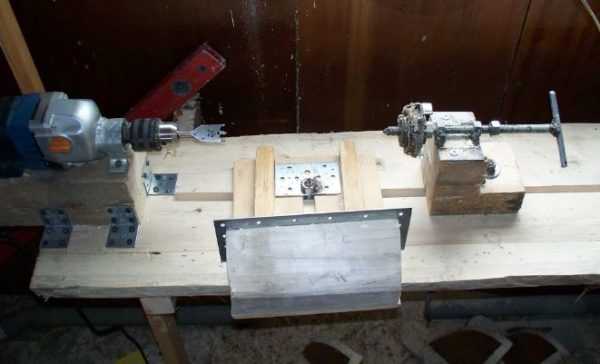

Используя дрель в качестве электрического привода, можно собрать самодельные станки и приспособления для гаража. Например, токарный станок по дереву за несколько дней из доски и горсти шурупов.

Чертежей для изготовления станков никто не делает, всё создаётся по придуманному проекту.

  1. Начать нужно с поиска подходящей доски для основания, на котором будет крепиться передняя бабка с отверстием под шейку дрели.
  2. Затем сделать заднюю бабку. Для этого к бруску, который будет скользить по станине, прикрепить стойку для центра задней бабки. В стойке сделать гнездо под подшипник. По диаметру внутреннего кольца подшипника из болта выточить центр, запрессовать в подшипник.
  3. Задняя бабка имеет прорезь, а в станине установлена шпилька, на которую надевается бабка и фиксируется гайкой с барашком. В патрон дрели зажимается трезубец, на который одним концом крепится заготовка, другой поджимается центром задней бабки. Простой, рабочий станок по дереву для домашней мастерской готов.

Кроме самодельного сверлильного и токарного оборудования домашней мастерской, своими руками можно сделать фрезерный станок по дереву. Для привода можно выбрать электродрель или ручной фрезер.

Станина для болгарки

Болгарка, как и электродрель, стремительно вошла в нашу жизнь и заняла место универсального инструмента. С её помощью можно резать трубы, листовой металл и прутки, камень и плитку, шлифовать и полировать. Широкое применение она нашла в автосервисе при ремонте кузовов машин. Для удобства в работе можно сделать отрезной станок.

Чтобы было дешевле и проще, делают его из дерева. Как и в каждом станке делается основание, материалом может быть древесно-стружечная плита размером 400 х 400 х 20 миллиметров. Снизу к плите шурупами присоединить ножки в виде двух реек 40 х 40 миллиметров. Сверху к плите прикрепить брусок высотой 100 миллиметров, толщиной 50 миллиметров. К бруску шурупами крепится дверная петля с длинной пластиной. К пластине крепится болгарка при помощи хомута. Все, самодельное приспособление для домашней мастерской, выполняющее роль отрезного станка готово. Для безопасной работы на основание устанавливают машинные тиски.

Точило для гаража

Наждак, электроточило, станок заточной — так называют инструмент, без которого не обходится мастерская, частный гараж, автосервис. Точило самое нужное приспособление при ремонте автомобилей, изготовлении слесарных изделий, заточке инструмента, шлифовке металлической поверхности поделок. Необязательно покупать этот полезный механизм, вполне можно обойтись самоделкой на базе электродрели. Для начала необходимо выбрать место на столе и при помощи двух деревянных скоб толщиной 40 миллиметров и двух шурупов закрепить дрель.

Для упора руки или инструмента надо сделать подручник. Для этого можно применить толстослойную фанеру толщиной 20 миллиметров. Крепится подручник к столу, выставляется под наждачным кругом. Для того чтобы стружка свободно падала на пол и была возможность использовать наждачные круги разного диаметра в подручнике вырезается прямоугольное отверстие шириной чуть больше толщины абразивного инструмента. Для регулировки подручника на разную высоту необходимо установить набор пластин из фанеры, и закрепить шурупами. Верхнюю плоскость подручника закрыть стальной пластиной. Всё, полезный электроинструмент для дома готов к эксплуатации.

Фрезерные машины

Среди специалистов по деревообработке бытует мнение, что фрезер самый необходимый инструмент для столярной мастерской. Он может даже заменить некоторые электроинструменты, например, циркулярную пилу, дрель и даже фуганок. Существует два основных вида фрезеров:

  • погружные;
  • кромочные.

Погружной работает следующим образом: фреза погружается в материал и движется по заданному контуру. Кромочный не позволяет погружать фрезу, у него глубина фрезерования выставляется заранее и фиксируется. По мощности фрезеры делятся на три категории:

  • малый от 500 до 1200 ватт;
  • средний от 1100 до 1900 ватт;
  • мощный от 1900 до 2400 ватт.

Фрезеры малой мощности лёгкие, компактные, манёвренные, удобные в эксплуатации и позволяют выполнять все задачи домашней мастерской — это лучший выбор для дома. Правда, малая мощность накладывает свои ограничения. Устройство работает с фрезами диаметром до 32 миллиметров, есть ограничения по длине. Если предстоит изготовлять шкатулки, рамки, этой машины вполне достаточно.

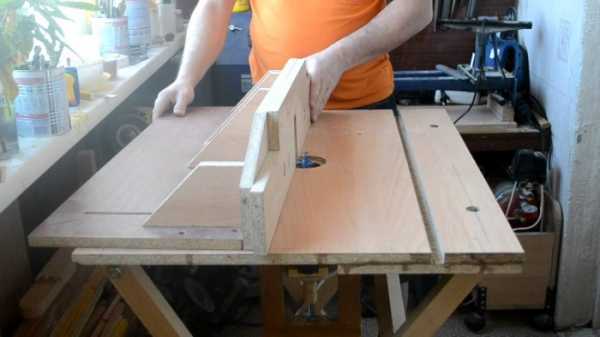

Используя электродрель или фрезер можно изготовить полезное приспособление для электроинструмента своими руками — фрезерный стол. Такое приспособление пригодится, если придётся изготавливать профильные изделия из дерева. Для этих целей можно приспособить обыкновенный стол, усилив столешницу листовым металлом толщиной два миллиметра.

Под столом к столешнице крепится фрезер. На столе устанавливается упорная доска, которая двигается под установленный размер и фиксируется прижимными болтами. Механизм подачи фрезы — лифт, изготавливается из обычного автомобильного домкрата, который устанавливается на металлических кронштейнах под столом. Готовая самоделка радует глаз.

Меняя фрезы можно выполнять различные фрезерные работы. В целом устройство представляет собой профессиональный фрезерный станок по дереву для домашней мастерской. На нём удобно выбирать пазы, фрезеровать четверть на рамках, обрабатывать конфигурацию плинтусов.

Электродрель, болгарка, ручной фрезер — инструменты, на базе которых можно создавать приспособления и многофункциональные станки, значительно облегчающие работу домашнего мастера.

pochini.guru

Самодельные станки и приспособления для домашней мастерской

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Обзор самодельных станков для домашней мастерской — видео

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.

Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

Типовая конструкция задней бабки на иллюстрации.

Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу.

Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.

Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.

Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.

Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

Как сделать самодельный сверлильный станок смотрите в этом видео

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.

Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.

Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.

Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.

Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Простой и наглядный пример пресса из домкрата для гаражных работ

Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.

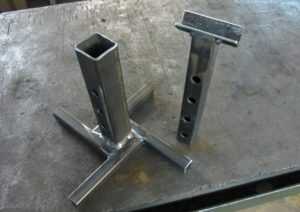

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.

Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.

А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Съемник шаровых опор столь необходимая вещь в гараже. Подробности изготовления в этом видео.

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.

На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.

Итог:
Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.

Похожие статьи

obinstrumente.ru

самодельные деревообрабатывающие станки, приспособления и оснастка

Владельцы частных домов и любители помастерить мечтают создать столярную домашнюю мастерскую. Они покупают интересные электроинструменты и пытаются сделать приспособления для столярных работ своими руками. Для этих целей они используют электродрель, циркулярную пилу, электролобзик.

Специалисты советуют новичкам не покупать дешёвые инструменты. Ориентироваться нужно на средние ценовые варианты. Кроме инструментов, необходимо предусмотреть полки и шкафчики для хранения материалов и разных мелочей.

Столярное оборудование

«Продвинутые» мастера имеют хорошие верстаки с тисками, редкие станки и инструменты, которые весьма необходимы для изготовления мебели:

  1. Рейсмус — это электрический рубанок, закреплённый стационарно. Он позволяет строгать доски по заданной толщине. Покупная необработанная доска при помощи рейсмуса превращается в добротный материал с красивой структурой.
  2. Довольно редкий агрегат — ленточнопильный станок аналог лобзика, вещь крайне удобная и нужная. Станок позволяет выполнять криволинейные резы, выпиливать необычные формы, открывает большие возможности для творчества.
  3. Торцовочная пила — очень важный инструмент, нужна она, когда надо напилить большое количество одинаковых заготовок. С её помощью это делается элементарно и точно.
  4. Шлифовальная машинка — очень удобная вещь. Если её прикрепить струбциной к верстаку, получается хороший шлифовальный станок.
  5. Фрезер — один из основных механизмов мастерской. Если много повторяющихся операций, то им делать это не очень удобно и долго. Чтобы расширить возможности, можно закрепить его на верстак, и получится импровизированный фрезерный станок.

Вездесущая болгарка

Электроинструмент под названием болгарка имеется у каждого мужчины. На самом деле это шлифовальная машина, при помощи которой выполняют абразивную резку металла, камня, керамической плитки и других материалов. Для этого устанавливают специальный абразивный диск толщиной от 0,7 до 2,5 миллиметра. Диаметр отрезного диска от 115 до 180 миллиметров, всё зависит от твёрдости обрабатываемого материала.

Особенность этой машины — высокие обороты электродвигателя, например, Вихрь УШМ-125 имеет 11 тысяч оборотов в минуту. Именно этот показатель и небольшой вес, всего 2,5 килограмма, будоражит умы домашних умельцев приспосабливать её к выполнению несвойственных ей видов металлорежущих работ.

Самоделки из болгарки имеются в каждом гараже и домашней мастерской, причем, каждый мастер делает устройство для своих нужд.

Отрезной станок

Предлагается вариант самоделки для мастерской — отрезной станок, пригодный для резки уголка, труб, квадратного профиля, арматуры. Конструкция устройства простая:

  • рабочий стол;
  • скобы с возвратной пружиной;
  • платформа для крепления болгарки;
  • упор.

Стол изготавливается из металла. Для этого при помощи электросварки изготавливается рамка из уголка 40х40 миллиметров, на которую приваривают стальной лист толщиной 3 миллиметра. Размер стола 500 х 400 миллиметров.

К столу крепятся стойки в виде ушек с осью для подвижного крепления платформы болгарки. Сама платформа имеет такие же ушки и основание для крепления болгарки. К платформе приварены ручка длиной 400 миллиметров и возвратная пружина. На столе установлен прижим в виде уголка, приваренного параллельно линии реза.

Работает механизм следующим образом. Материал в виде трубы укладывается на стол, прижимается к упору, болгарка при помощи ручки опускается и режет материал, возвратная пружина возвращает её в первоначальное положение.

Устройство для резки труб

Если резка уголка, кругляка и труб выполняется редко, нет смысла делать сложные самоделки станки и приспособления, можно изготовить простое устройство, способное упростить работу при резке материала.

Для этого нужно изготовить из отходов столешницу размером 400 х 300 миллиметров, к ней прикрепить на шарнире стальную полосу, на которой закреплена болгарка. Для возвратного движения применить эластичный жгут, закреплённый к столешнице и ручке болгарки. В столешнице прорезать щель для выхода абразивного круга и установить упор.

Пневматический и электрический инструмент

В Канаде есть поселение староверов, которые живут по своим законам: не пользуются электричеством, не ездят на велосипедах и автомобилях. Но это не мешает им иметь столярную мастерскую и вместо электричества использовать сжатый воздух. Для этого все помещения оборудованы воздуховодами от огромного компрессора, на каждом верстаке есть точка подключения пневмоинструментов. Применяя различные столярные приспособления, канадские умельцы вполне справляются с изготовлением мебели без электроэнергии.

В мастерской огромные окна, так как электрическое освещение не применяется. Все станки работают от сжатого воздуха. Внешняя конструкция станков не меняется, только вместо электрического двигателя установлен пневматический мотор. Рабочая станция обеспечивает работу пневматических шуруповёртов, дрелей, фрезеров.

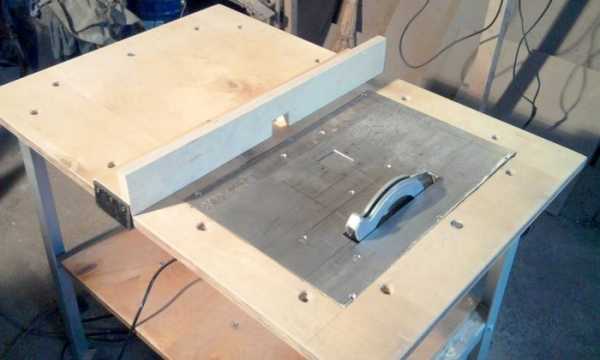

Распиловочный станок

Высокие обороты болгарки позволяют использовать её с пильным диском для обработки древесины. Без определённой защиты это очень опасно. Мастера придумали очень полезное и оригинальное устройство самоделки для столярки своими руками, позволяющее безопасно использовать болгарку в качестве распиловочного станка.

Для этого изготавливается специальная защита, подобная стандартному кожуху, которым комплектуется инструмент. Она имеет салазки, две ручки и поворотное устройство. Салазки выглядят в виде пластины размером 200 х 120 миллиметров, с прорезью для выхода пильного диска.

Пластина одной стороной крепится к кожуху на шарнире, другой к стальной полосе с прорезью шириной 9 миллиметров для скольжения по шпильке М8х1,5, которая имеется на кожухе для фиксации гайкой с барашком.

К кожуху приварены две ручки для удерживания распиловочной машинки при работе. Резать и распиливать небольшой толщины пиломатериал очень удобно, а высокие обороты машинки на столярном станке позволяют легко резать материал толщиной до 30 миллиметров.

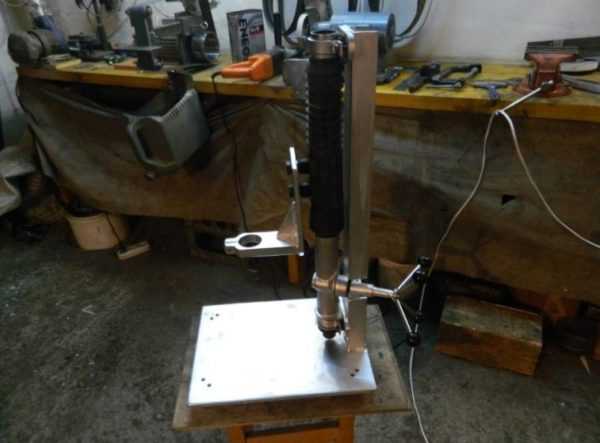

Вертикально-сверлильная модель

Станину можно изготовить из кусков уголка 50х50 миллиметров и стального листа толщиной 5 миллиметров. Для этого по краям листа на всю длину приварить два уголка, они будут выполнять функцию ножек. Размер стола 350 х 200 миллиметров. Сверху приварить кронштейн с квадратной трубы высотой 80 миллиметров для крепления стойки.

Стойка или направляющая для дрели изготовлена из квадратной трубы толщиной три миллиметра. В верхнее отверстие вварен отрезок водопроводной трубы длиной восемь миллиметров. В неё вставляется механизм натяжения троса. Высота стойки 700 миллиметров. Стойка вставляется в кронштейн и обжимается четырьмя болтами — по два на двух гранях квадратной трубы.

Каретка — это подвижный узел, на котором крепится дрель. Она сделана из уголков 50х50, сваренных между собой, высота 170 миллиметров, проушины изготовлены из полосы толщиной три миллиметра. В проушины вставляется ось, на которую наматывается трос.

Продолжением оси является ручка, приводящая в движение каретку.

Привод каретки состоит из оси, на которую намотан трос и рукоятка. Один конец троса закрепляется на нижнем кронштейне. Верхний конец троса закрепляется в трубе на верхнем торце стойки. До каретки крепится специальный кронштейн с посадочным местом под электродрель. Сама дрель затягивается специальным зажимом, сделанным из полосы толщиной 2 и шириной 40 миллиметров.

Самодельное токарное приспособление

Самодельных конструкций токарных станков по дереву очень много. Их объединяет наличие четырех основных узлов:

  • привод;
  • станина;
  • задняя бабка;
  • подручник.

Различие только в выборе привода. У кого что найдётся из электромеханических устройств, то и устанавливают на изделие:

  • электродрель;
  • болгарка;
  • фрезер;
  • электродвигатель от стиральной машины.

Можно усовершенствовать уже сделанную металлорежущую конструкцию, добавив ей дополнительных функций. Например, можно разместить горизонтально на верстаке или столе сверлильный станок. Приводом служит электрическая дрель. Задней бабкой будет рабочий стол, в котором просверлено отверстие по оси сверла в патроне и нарезана резьба для завинчивания неподвижного центра.

Дополнительно установить подручник, закрепив его на подвижном кронштейне стойки. Заготовка крепится одним концом в трезубце, зажатом в сверлильном патроне, вторым концом в неподвижном центре. Для небольшого количества несложных деталей — вполне хороший самодельный деревообрабатывающий станок с приспособлением и оснасткой для изготовления фигурных деталей, получаемых путём точения.

Перечень инструментов и механизмов для мастерской или гаража ограничивается только площадью помещения и материальными возможностями владельца. Несмотря на то, что многие изделия изготавливаются из отходов, затраты на покупные детали и инструмент, необходимый для сборки, весьма ощутимые.

Иногда дешевле получить услугу в специализированной мастерской, чем выполнить эту работу самому.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Самодельные станки и приспособления для домашней мастерской

Содержание статьи:

Для работы по дому или в гараже необходимы профессиональные инструменты. Но в некоторых случаях целесообразнее сделать оборудование своими руками. За основу можно взять заводские модели, адаптированные для выполнения конкретного типа работ в мастерской.

Станки для обработки металлов

Ручной инструмент для обработки металлических изделий

Самыми востребованными являются станки и оборудование для обработки металлических изделий. Они применяются не только для изготовления и ремонта, но и во время обслуживания другого инструмента.

Помимо ручных приспособлений для комплектации ремонтной базы частного гаража или мастерской понадобятся мини-станки различных типов, сделанные своими руками. Речь идет не о профессиональном заводском оборудовании, а о его аналоге меньшей производительности. Однако несмотря на это она должна обладать оптимальным набором функций для осуществления всех типов работ.

Точильное оборудование

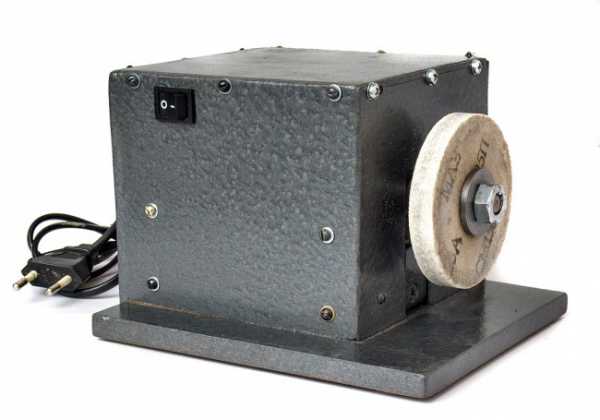

Самодельный точильный станок

Станком первой необходимости считается точильное оборудование. Оно предназначено для обработки металлических поверхностей — заточка, шлифовка, полировка.

Для его изготовления своими руками потребуется минимум инструментов и комплектующих. Конструкция состоит из силового агрегата (электродвигатель) и точильных камней. Оптимальным вариантом станка является наличие двухстороннего вала. Это позволит установить два точильных круга для различных типов обработки.

Комплектующие для изготовления мини-оборудования для гаража:

  • электродвигатель мощностью от 0,8 до 1,5 кВт. Оптимальная частота оборотов — 800 об/мин;
  • основание. Это может быть заводская станина или изготовленная самостоятельно. Важно чтобы она обеспечила устойчивость конструкции;
  • блок крепления наждака. Заточные круги могут быть установлены на вал двигателя или в отдельном блоке.

Важно правильно подобрать виды наждака и другие приспособления. Для заточки инструментов, изготовленных из специальных сортов стали, чаще всего применяют корундовые или алмазные круги.

Для устойчивости самодельная конструкция должна иметь монтажные элементы, с помощью которых заточной станок будет крепиться на рабочий стол.

Фрезерный (сверлильный) станок по металлу

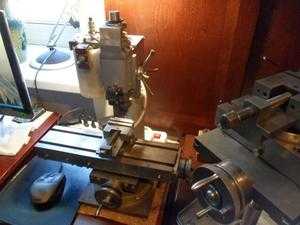

Фрезерный станок

Другой разновидностью работы является сверление отверстий на поверхности металлических изделий. Для выполнения потребуется фрезерный станок. За основу можно взять чертеж заводской модели, которую в дальнейшем адаптируют для изготовления своими руками в мастерской.

Так как приспособление будет выполнять ряд определенных функций — рекомендуется продумать компоновку инструмента. Чаще всего в качестве силового агрегата выбирают электродрель. Она устанавливается на съемный монтажный элемент и в случае надобности может быть оперативно демонтирована для выполнения других работ.

Рекомендации по изготовлению самодельного фрезерного станка своими руками:

  • в качестве подъемного механизма можно использовать рулевую рейку. Согласно его размерам рассчитываются остальные компоненты оборудования;
  • для увеличения функциональности делают координатный стол. После закрепления на нем детали он сможет смещаться относительно режущей части;
  • дополнительно можно установить механизм углового фрезерного сверления.

Если потребуется сверление с помощью вышеописанного станка заготовок большой толщины — лучше всего использовать мощный электродвигатель вместо дрели. Тогда обязательно устанавливается блок передачи крутящего момента.

Некоторые производители предлагают фрезерный стол с опорной стойкой, специально предназначенные для монтажа дрели.

Самодельные станки по дереву

Самодельный токарный станок по дереву

Для работы по дереву необходимы три типа станков: отрезной, шлифовальный и токарный. При их наличии можно осуществлять все типы работ в домашних условиях. Однако следует учитывать конструктивные отличия, характерные для каждого типа оборудования.

Перед выбором оптимальной модели следует определиться с видом выполняемых работ. На параметры будущей конструкции оказывают влияние размеры заготовки, необходимая степень ее обработки, породы древесины. Оптимальным вариантом инструмента будет изготовление универсального инструмента своими руками исходя из выполненного анализа и габаритов места в мастерской.

Отрезные станки по дереву

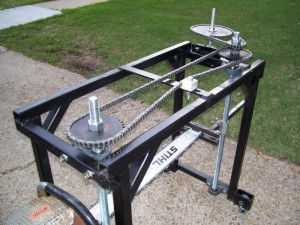

Самодельная пилорама из бензопилы

Самая простая модель мини-отрезного оборудования для обработки древесины — электро или бензопила. С ее помощью можно делать резы различной точности и конфигурации. Однако из-за относительно больших физических нагрузок время работы будет ограничено. Поэтому для обработки больших объемов древесины рекомендуется делать пилорамы своими руками.

Подобные станки могут быть нескольких видов:

  • дисковая. Самый простой вариант приспособления, состоящий из опорного стола, режущего диска и силовой установки. Может применяться для реза листовых материалов, брусков и досок;
  • пилорама из бензопилы. Предназначена для обработки стволов. Применяется для формирования досок и брусьев. Отличаются относительно небольшой сложностью изготовления;
  • ленточная пилорама. Имеет те же функции, что и конструкции из бензопилы. Различие заключается в скорости обработки бревна.

Для фигурного реза можно использовать электролобзики. Однако изготовить этот инструмент своими руками будет проблематично.

При изготовлении самодельной пилорамы необходимо учитывать максимальный размер бревна — диаметр ствола и его длину. Исходя из этого рассчитывается оптимальный размер и характеристики приспособления.

Шлифовальное оборудование для обработки дерева

Самодельный шлифовальный станок по дереву

Для шлифовки дерева можно применять станки, сделанные своими руками, аналогичные устройствам для обработки металлов. Разница будет заключаться в абразивном материале, а также площади обработки.

Самая простая модель приспособления состоит из рабочего стола, двигателя и вертикального шлифовального вала. Последний может иметь лезвие либо монтажные элементы для установки абразивной ленты. С помощью этого оборудования можно обрабатывать торцевые края деревянных заготовок, выполнять их шлифовку.

В видеоматериале показан оптимальный набор инструментов для работы по дому своими руками:

Примеры чертежей станков

stanokgid.ru

Станки и приспособления для мастерской

У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

  • циркулярная пила;
  • шлифовальный;
  • отрезной;
  • точило;
  • токарный.

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Видео: самодельная циркулярка+рубанок

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

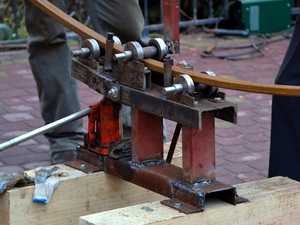

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Видео: оборудуем мастерскую самостоятельно

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Видео: токарный станок по дереву

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

  1. Инструменты для ремонта машины.
  2. Вместительные стеллажи для их размещения.
  3. Гаражный верстак.
  4. Крючки.
  5. Полки или кронштейны для шин.
  6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Видео: 29 самоделок для гаража

Оцените статью: Поделитесь с друзьями!

stanok.guru

Самодельные станки и приспособления | Мастер Винтик. Всё своими руками!

Простые настольные станки для домашней мастерской

Когда у домашнего мастера есть станки, тиски, различные приспособления и конечно, весь необходимый инструмент — то и работу выполнять приятней и быстрее. Поэтому сегодня речь пойдёт именно о них — наших помощниках! 🙂

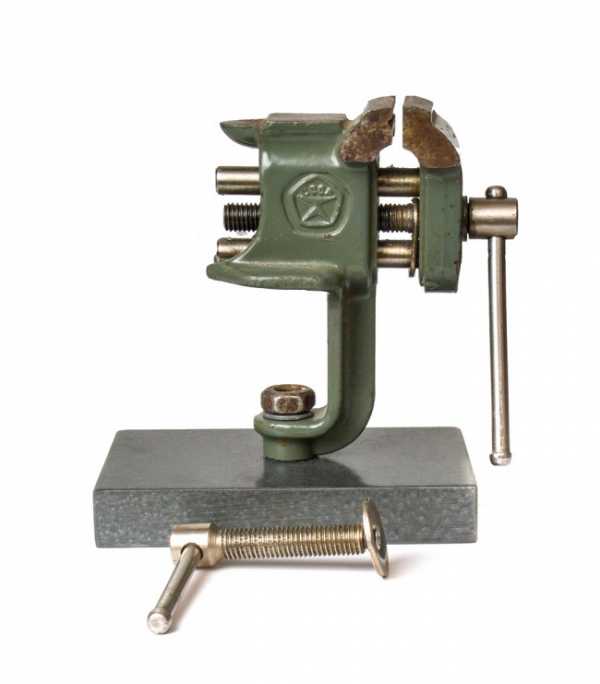

 Настольные тиски

Первыми подверглись модернизации настольные тиски, их крепление к столу при помощи струбцины не очень удобно, да и мебель такое крепление «коцает» изрядно.

Тем более что для меня основное использование этих тисков — «третья рука» при пайке проводов к платам, разъемам и т.д.

Основанием послужила пластина из металла толщиной 20 мм размером 8×12 см., на которой были и закреплены тиски.  Снизу на пластину приклеил две полоски тонкой резины, что бы не скользили по столу, и не царапали мебель. Пользоваться тисками стало намного удобнее.

Возможность крепления при помощи струбцины тоже сохранилась, нужно просто скрутить тиски с подставки и вместо винта крепления к подставке вкрутить винт струбцины.

Самодельный сверлильный станок

Далее настал черёд «сверлилки» для печатных плат, раньше платы сверлил шуруповертом, что было не очень удобно (скажу больше очень неудобно).

Решил сделать небольшой  настольный сверлильный станочек.

Конструкцию подсмотрел в интернете. Двигатель нашел в своих залежах, цанговый патрон купил в магазине, остальное из подручных материалов.

Получилось вот такой сверлильный станочек.

Размеры станка (Д.Ш.В.) 15×7х22 см.

Самодельное точило

Следующим пунктом было изготовление небольшого точила для заточки сверл, правки отверток, заточки ножей и т.д.

Здесь основная проблема была в поисках двигателя. Двигатель нашел от устройства считывания перфолент — мощностью 250вт 900 об/мин. Корпус изготовил из текстолита, насадку для крепления точильного камня выточил знакомый токарь.

Размеры 17×15х12 см. Работа точила мне понравилась, небольшие обороты двигателя позволяют затачивать мелкие инструменты не пережигая металл.

В. Болдырев (сайт:FOTOTANK.RU)




П О П У Л Я Р Н О Е:

  • Какой холодильник выбрать?
  • Сейчас в магазинах большой выбор холодильников. Выбирай себе любой. Но каждому покупателю нужен свой холодильник, под свои нужды. Какой же из них лучше? Какой из них больше Вам подойдёт? Как не допустить ошибки? Ведь холодильник стоит не дёшево. Давайте разберёмся вместе и сделаем правильный выбор. Подробнее…

  • Всё про древесину
  •

    Что такое древесина?

    Древесиной обычно называют внутреннюю часть дерева, находящуюся под корой.

    В статье, ниже рассмотрим основные моменты работы с древесиной. Начнём с её выбора, далее приведём краткие характеристики основных пород древесины, наиболее широко используемые в любительской практике.

    Рассмотрим этапы обработки древесины, способы её соединения, а также различные варианты её отделки.
    Подробнее…

  • Приставка к мультиметру для измерения ёмкости конденсаторов
  • В лаборатории радиолюбителя всё чаще можно встретить цифровые мультиметры. Самые простые из них относительно недороги и обладают приемлемыми характеристиками. Изготовив несложные приставки к такому мультиметру, можно расширить его функциональные возможности. Описание одной из таких приставок для измерения ёмкости конденсаторов автор предлагает вниманию читателей. Подробнее…

>>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:



Популярность: 51 507 просм.

www.mastervintik.ru

Самодельные станки и приспособления для домашней мастерской

Порядок в доме зависит не только от того, находится ли каждая вещь на своем месте. Каждое жилище нуждается в периодическом обслуживании. Если каждый механизм в доме работает как часы, то можно сказать, что хозяин полностью выполняет свои обязанности. Чтобы поддерживать порядок не обойтись без мастерской и инструментов. Некоторые из них можно изготовить самостоятельно. В статье будет рассказано о процессе сборки инструментов, которые позволят оборудовать мастерскую.

Что можно собрать своими руками

При должной сноровке можно собрать практически любой станок, который понадобится для обработки древесины или металла. Они будут отличаться от заводских способом сборки, а также габаритами. Чаще всего для домашнего использования не требуется больших агрегатов. Нет проблем в том, чтобы самостоятельно соорудить фрезерный станок, с помощью которого можно красиво оформлять различные рейки. Другим нужным станком, который можно собрать в домашних условиях является сверлильный. Без него не обойтись, если возникает необходимость в сверлении точных отверстий в небольших заготовках. В некоторых случаях сборка станка подразумевает изготовление держателя для ручного инструмента, в других его можно собрать с нуля, используя двигатели от других приборов.

Перед тем как приступить к сборке каких-либо изделий для домашней мастерской, необходимо четко определить, какие задачи поставлены перед мастерской и какой размах работ будет выполняться. С одной стороны, это позволит решить, какие потребуются станки, а с другой, – даст возможность узнать, хватит ли доступной площади или мастерскую необходимо разместить в другом помещении. Хорошо, если это будет отдельное помещение, т. к. шум от работающих станков может раздражать жильцов. Проще всего сооружать мастерскую в частном доме, где можно использовать подвал или гараж. У хорошего мастера все организовано и находится на своих местах, поэтому важно позаботиться о практичных стеллажах.

Элементы хранения

Практически любую поверхность в домашней мастерской можно использовать для хранения инструмента. По месту расположения органайзеров можно выделить такие виды:

  • настенные полки;
  • стеллажи;
  • щиты;
  • напольные органайзеры;
  • потолочные полки.

Их все можно расположить в одной мастерской, что даст возможность значительно расширить общую площадь помещения.

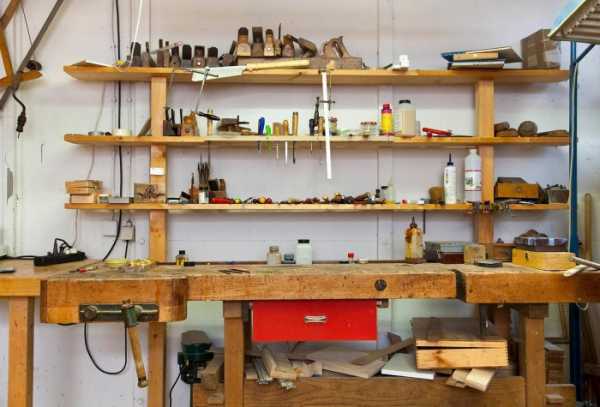

Настенные полки

Эта конструкция для домашней мастерской является наиболее распространенной и часто используемой. Соорудить настенные полки не составит труда. Первым делом необходимо определить стену, где их размещение будет самым практичным. Например, это может быть стена, возле которой невозможно будет расположить стеллаж. Не стоит размещать настенный полки в мастерской там, где планируется сооружение щита для подвешивания ручного инструмента. В некоторых случаях настенная полка может быть размещена под самым потолком. Так как полки в домашней мастерской предназначены для хранения тяжелых предметов, а не мягких игрушек, то и прочность конструкции должна быть выше, чем у тех, которые применяются в домашних условиях. Для сборки потребуются:

  • уголок 40×20 мм;
  • доска или ДСП;
  • болгарка;
  • сварочный аппарат;
  • рулетка;
  • инструмент для разметки.

Первым делом составляется эскиз-чертеж с указанием точных размеров конструкции для мастерской, которые определяются исходя из свободного пространства на стене. На эскизе также указывается количество ярусов, которые будет иметь одна полка. Следующим шагом выполняется подготовка отрезков уголка для сборки каркаса. Аккуратнее будет смотреться полка для домашней мастерской, в которой торцы стоек будут обрезаны под 45 градусов. Добиться этого можно использованием угольника или специального держателя для болгарки. Первым делом производится сборка боковых граней полки для мастерской, которые могут быть представлены прямоугольниками или квадратами. Все зависит от выбранной формы полки.

Элементы должны быть абсолютно идентичными, чтобы конструкция полки для домашней мастерской получилась без искривлений. После этого боковины соединяются между собой четырьмя горизонтальными перекладинами. При этом размещать уголок необходимо таким образом, чтобы часть с длиной в 20 мм оказалась внизу. Она будет служить опорой для доски. Во время сварки каркаса для полки в мастерскую нет необходимости спешить. Начать стоит с прихваток, чтобы конструкцию не повело, а после проварить цельным швом. Отличным помощником при сборке каркаса послужат угловые струбцины, которые позволят сохранить угол прямым.

Когда каркас готов, необходимо определить, каким образом он будет крепиться к стене в домашней мастерской. Это можно сделать, просверлив отверстия в уголке или приварив специальные ушки. Первый вариант является более надежным. Далее выполняется зачистка швов конструкции в мастерскую и покраска металлической основы, чтобы исключить коррозионное разрушение. Последним шагом вырезаются деревянные подставки, которые укладываются внутрь. Полка фиксируется на своем месте в мастерской и готова к использованию.

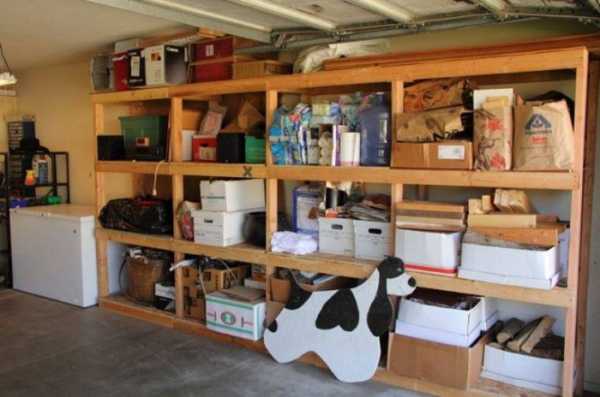

Стеллажи

Стеллажи для мастерской могут быть собраны несколькими способами. Все зависит от используемого материала, а этом может быть:

  • металл;
  • древесина.

Каждый из этих материалов является по-своему практичным. При правильном подходе древесина способна выдерживать значительное давление и вес, но габариты у такого стеллажа в мастерской будут больше, чем у аналогичного из металла. Сборка всей конструкции в домашнюю мастерскую начинается с чертежа. При этом необходимо правильно определить глубину стеллажа. Удобной считается такая глубина, при которой есть возможность дотянуться до края полки в мастерской, просто вытянув руку. Обычно этот размер не превышает 50 см. Если стеллаж в мастерскую будет иметь высоту до потолка, то уместным будет наличие небольшой стремянки, которая позволит безопасно доставать необходимые инструменты с верхних полок.

Обратите внимание! В продаже можно найти готовые стеллажи для мастерской, которые имеют модульную конструкцию.

Это означает, что количество полочек можно варьировать в зависимости от потребностей. Часто их покупка обходится дешевле, если учесть не только стоимость материалов для самостоятельной сборки, но и время, которое для этого будет затрачено.

Количество и высота полок стеллажа в домашнюю мастерскую определяется тем, что на них будет храниться. Каждая полка может иметь свое назначение. Например, на нижних можно разместить приборы или заготовки с большим весом. Если это будет электроинструмент, тогда есть смысл сделать высоту выше самого высоко элемента, который будет храниться на полке. Принцип сборки схож с тем, который используется для настенных полок в мастерскую. В этом случае для стоек лучше использовать уголок с большими размерами, чтобы прочность была большей. При этом важно правильно рассчитать ширину стеллажа для домашней мастерской, чтобы при использовании для полок уголка с меньшими размерами, они не прогибались.

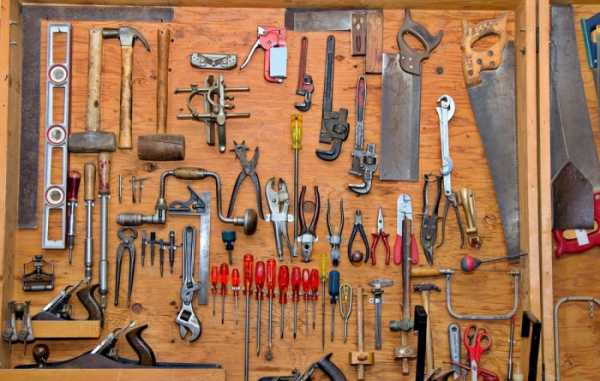

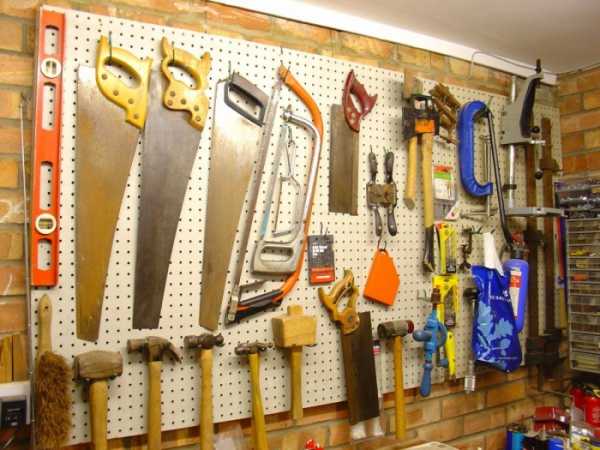

Щиты

Щиты являются одними из самых удобных элементов, которые можно использовать в домашней мастерской. Преимущество перед другими способами хранения заключается в том, что каждый элемент имеет свое место и находится на виду. Недостатком такой системы является только неэффективное использование пространства. По сравнению с полками его требуется больше, а инструмента помещается меньше. Именно поэтому щиты лучше всего подходят для хранения инструмента, который используется чаще всего. Преимуществом щитов для мастерской можно считать их определенную универсальность. На щите можно расположить не только крючки для подвешивания, но и различные небольшие ящички для хранения.

В продаже есть готовые щиты для мастерской, по образцу которых можно собрать собственный вариант. Для этого можно использовать:

  • листовой металл;
  • фанеру.

Принцип сборки в каждом из этих случаев схож, отличается лишь способ работы с материалом. Если в качестве основы была выбрана фанера, то поступить можно несколькими способами. Первым делом производится разметка листов, которые будут использованы в домашней мастерской. После этого они раскладываются на поверхности и выкладывается инструмент, который будет висеть на щите. Под каждый инструмент прикручивается крепление в виде самореза или он обводится по контуру, чтобы впоследствии было легче сориентироваться. Далее лист фиксируется к стене посредством саморезов. Для крепления лучше использовать болты с шестигранными головками и зажимать листы через шайбы.

Есть и другой вариант щита для домашней мастерской, в котором используются крючки вместо саморезов. Такую конструкцию можно считать более универсальной, т. к. ее конфигурацию можно изменить в зависимости от потребностей. Лучшим решением будет заранее приобрести металлические крючки, которые используются для щитов в мастерских. В зависимости от того, на каком расстоянии находятся фиксирующие усики у крючков, выполняется разметка листа. В отмеченных точках сверлятся отверстия. Щит фиксируется на стене в домашней мастерской на небольшом расстоянии от стены, чтобы можно было свободно вынимать и ставить крючки на свое место.

Металлический щит собирается по образцу второго варианта деревянного. В этом случае работа также сводится к сверлению отверстий по указанным точкам. При этом лучше использовать металл с толщиной стенки в 0,8 мм. Под весом инструмента металл может выгибаться. Решить проблему можно несколькими способами. Одной из них является установка дополнительных распорок в виде уголков на обратной стороне стеллажа. Можно также собрать несколько отдельных щитов меньшего размера и установить их рядом.

Потолочные полки

Определенные зоны в домашних мастерских практически не используются, либо высота потолка превышает 2,5 метра, что позволит свободно разместить элементы для хранения на потолке. Проще всего и удобнее закрепить контейнеры, в которые можно сложить мелочевку. Сделать это довольно просто. Для реализации всего проекта в мастерской потребуется изготовить деревянные ящики произвольного размера. Проще всего будет приобрести пластиковые контейнеры, которые прекрасно подойдут для этих целей. Кроме пластиковых контейнеров, понадобятся металлические двутавровые балки. Если таких не окажется в наличии, то для мастерской можно использовать П-образный профиль. В крайнем случае можно удалить одну стенку у квадратной трубы, чтобы добиться требуемого результата.

У пластиковых контейнеров для домашней мастерской есть специальные бортики по краям, за которые может быть осуществлена фиксация. Поэтому достаточно просто прикрепить подготовленный профиль к потолку в мастерской на таком расстоянии, чтобы контейнеры помещались между ними. Такая конструкция не подойдет для хранения тяжелых предметов, но много материала или инструмента, который используется редко можно разместить именно там, освободив место на полочках и стеллажах.

Обратите внимание! Напольные органайзеры для мастерской могут быть представлены обычными ящиками, в которых будут вставки, разделенные на определенное количество ячеек. В таких вставках удобно хранить крепежные элементы. Но при достаточном количестве полок и стеллажей в мастерской, напольные органайзеры не понадобятся.

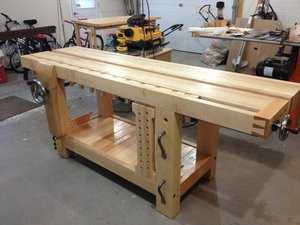

Верстак

Эта конструкция является неотъемлемой для любой домашней мастерской. Именно на верстаке происходит вся магия по ремонту и сооружению каких-либо изделий. Верстак для мастерской лучше делать универсальным, т. к. потребуется обработка не только древесины, но и металла, но если площадь мастерской позволяет, тогда можно сделать два отдельных верстака, что будет удобнее, т. к. древесина требует максимально аккуратного обращения, а к металлу часто требуется приложить силу. Процесс изготовления деревянного верстака для домашней мастерской будет подробно описан в нескольких видео, которые приведены ниже. Стоит сразу отметить, что для сборки такой конструкции для домашней мастерской потребуется определенный навык работы электроинструментом. Готовый верстак для мастерской будет поддерживать работу с различными системами крепления.

Более простую, но не мене функциональную конструкцию для домашней мастерской можно собрать из металла. При этом на нем проще соорудить дополнительные держатели для полочек и ящичков. Выше приведен чертеж, который можно взять за основу. Размеры корректируются в зависимости от того, какое пространство доступно в мастерской. Высота верстака для домашней мастерской подбирается индивидуально, но чаще всего хватает 80 см, что позволяет работать с предметами на уровне пояса. Лучше, если верстак будет надежно закреплен к полу. Также стоит выставить его по уровню. Если на металлическом верстаке в мастерской планируется обработка древесины, то дополнительно монтируются специальные столярные тиски там, где это будет удобно. Можно использовать переносной вариант тисков, который фиксируется прижимными струбцинами.

Совет! Отличным вариантом будет изготовление деревянной столешницы в домашнюю мастерскую, но металлом ее можно повредить.

Чтобы защитить деревянную поверхность верстака, сверху можно укладывать металлический лист через прокладку из плит ОСБ. Толщина металла, который будет использоваться как накладка не должен быть меньше 1 мм.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

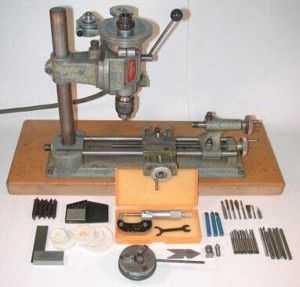

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки. Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке. Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

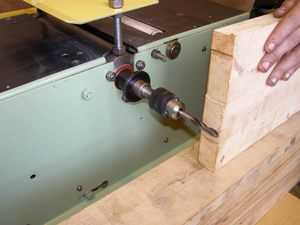

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Резюме

Как видно, в мастерскую можно собрать большое количество различных приспособлений своими руками. На перечисленных в статье дело не ограничивается. Дополнительными идеями о самоделках для мастерской можно поделиться в комментариях к статье. Отличным решением для мастерской является система удаления стружки, которую можно соорудить, используя садовый или обычный пылесос. Если правильно развести воздуховоды и сделать возможность их перекрытия, то можно использовать систему удаления стружки для каждого станка в мастерской. Не стоит также забывать и о хорошей подсветке в домашней мастерской, которую можно соорудить, используя светодиодные прожекторы.

bouw.ru
