Самодельный дровокол из редуктора – пошаговая инструкция сборки. Особенности модели РЧН-80А. Как подобрать редуктор?

Содержание

Дровокол своими руками (24 фото)

Самодельный механический дровокол своими руками: фото и описание самоделки.

Заготовка дров для отопления жилища, процесс не лёгкий и чтобы хоть как то его облегчить, народные умельцы придумывают всевозможные приспособления. Среди таких самоделок особое внимание заслуживает дровокол, с его помощью можно колоть полена на более мелкие дрова.

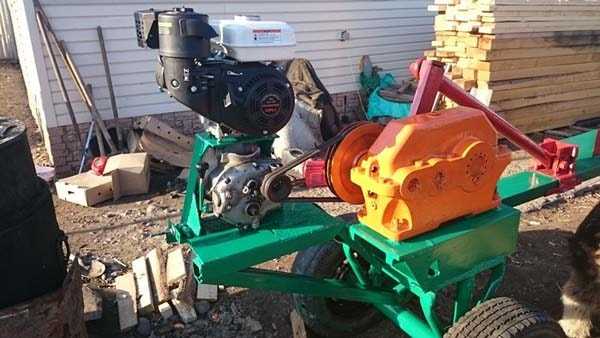

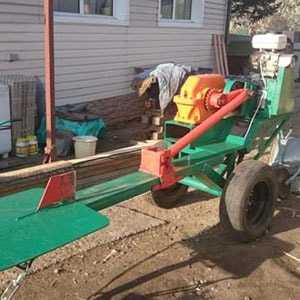

Автор этой самоделки сделал своими руками, механический самодельный дровокол, конструкция его показана на фото.

Материалы:

Швеллер, трубы, уголок.
Бензиновый двигатель от мотоблока, мощностью — 6 л.с.
Редуктор 1 : 25.
КПП от мотоцикла Урал.
Пара колёс ВАЗ.

Изготовлено основание под станок.

Редуктор.

Далее ременную передачу от КПП на редуктор, заменили на цепную.

Здесь установлена КПП от Урала для понижения оборотов двигателя (3600 оборотов в минуту), колю дрова на второй скорости, а если чурка большая, то включаю первую передачу.

Вот такой дровокол сделал своими руками умелец, очень нужное приспособление для заготовки дров.

Автор самоделки: Александр Чумаченко.

В этом видео показан аналогичный самодельный дровокол в работе.

Загрузка…

sam-stroitel.com

самодельных, бензиновых, ручных, электрических и редукторных

Для тех, кто проживает в сельской местности в доме с печным отоплением, дровокол является незаменимым помощником. Если раньше для обработки поленьев чаще всего использовали обычный топор, то сейчас в магазинах большой выбор дровоколов отечественного производства с разными мощностью и размерами.

Классификация дровоколов по сфере применения

Габариты и принцип работы устройства для колки дров зависят от сферы его применения. Так, например, на стройках и пилорамах можно часто встретить довольно громоздкий, но мощный дровокол станок, а в частных домах — небольшой компактный самодельный колун.

По сфере применения можно классифицировать колуны следующим образом:

бревно помещается в желоб, который расположен напротив ножа, длину и ширину желоба можно регулировать в зависимости от размеров полена;
главным элементов колуна является поршень. Он толкает полено, и оно движется вперед;
поршень толкает бревно, после этого вступает в действие нож, который разрезает полено на части нужных размеров;
бревно фиксируется в неподвижном положении, а нож ездит взад-вперед и разрезает полено на части.

Дровокол является незаменимым помощником

Главным недостатком так называемого бытового колуна считается то, что его нельзя использовать для обработки поленьев большого размера. Перед тем как колоть большое бревно, его нужно распилить на несколько частей.

Классификация дровоколов по способу закладки бревна

Колун смешанного типа

Каждый дровокол имеет свой способ закладки бревна. По этому принципу можно классифицировать колуны следующим образом:

полено помещается в желоб, расположенный по горизонтальной оси;
бревно кладется по вертикали, нож расположен сверху и постепенно движется вниз, разрезая древесину;
колун смешанного типа. В них сочетаются и вертикальное, и горизонтальное положение бревна.

Бытовые колуны бывают только горизонтальными и вертикальными. Смешанные модели используются на стройках и пилорамах, на заводах и фабриках для быстрой обработки больших объемов древесины.

По сравнению с горизонтальным колуном вертикальный занимает меньше места. Однако, чтобы пользоваться таким устройством, нужен большой опыт, так как полено необходимо держать руками во время работы ножа и можно легко получить серьезную травму. Однако при условии строгого соблюдения техники безопасности вертикальный дровокол вполне безопасен.

Важно! Для тех, кто колет дрова на дачном участке, лучше всего подойдет горизонтальный колун. Если работа по обработке древесины осуществляется в помещении, стоит выбирать вертикальный.
Классификация дровоколов по источнику питания двигателя
По источнику питания двигателя можно предусмотрена следующая классификация приспособлений для колки дров:
электрические;
работающие на бензине;
работающие на тракторной тяге;
с электрическим двигателем и тракторным приводом;
с бензиновым мотором и тракторным приводом.

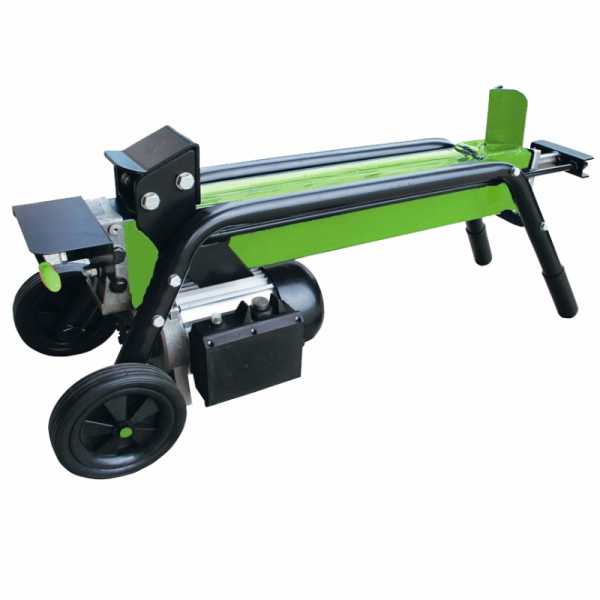

Электродровоколы
Чаще всего в отечественных магазинах можно встретить электродровоколы. Они имеют свои достоинства: большую мощность и скорость работы. Однако имеются и недостатки: такие устройства потребляют много электроэнергии, а пользоваться ими на участке большой площади неудобно, поскольку устройство «привязано» к проводу, хотя в последнее время в продаже появились модели, работающие и от сети, и от аккумуляторных батарей.

Также, работая с электрическим дровоколом, можно легко получить травму. В этом плане наиболее безопасными считаются реечные электромеханические модели. Электродровокол реечный отличается надежностью и долгим сроком службы.
Устройства, работающие на жидком топливе (чаще всего это бензин), могут обработать большое количество поленьев в короткий срок, но они стоят довольно дорого и ломаются чаще, чем электрические. Использование некачественного бензина практически всегда приводит к выходу двигателя прибора из строя. Поэтому дровокол бензиновый может прослужить меньше, чем электрический.
Обратите внимание! Чтобы сэкономить на электричестве и жидком топливе, стоит приобрести дровокол механический с редуктором. В этом случае еще подойдет самодельный вариант — механический дровокол от мотоблока, сделанный своими руками.

Практика показывает, что для тех, кто намерен использовать колун в быту, лучше всего приобрести модель, работающую на бензине или от электричества (возможно, с аккумуляторными батареями). Для заготовки древесины в промышленных масштабах подходят модели с приводом от трактора.
Самыми экологически чистыми моделями считаются электрические колуны. В отличие от устройств, работающих на жидком топливе, они не загрязняют окружающую среду. Также одно из главных преимуществ электрических моделей заключается в том, что в техническом обслуживании они просты благодаря несложной конструкции. Подготовить их к работе также легко. Однако у электрических моделей имеется и серьезный недостаток: если во время работы прибора на полную мощность вдруг произойдет резкий скачок напряжения, колун может выйти из строя, причем такое случается довольно часто.
Классификация дровоколов по принципу работы

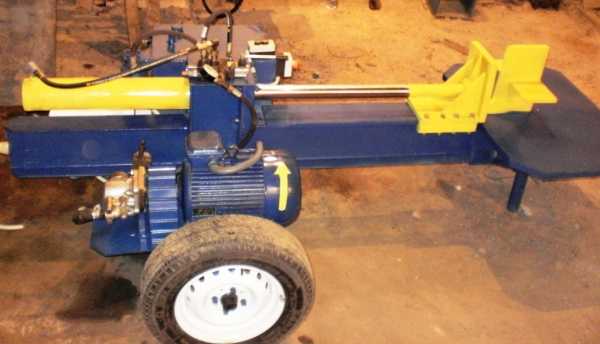

Гидравлические дровоколы
Производители также классифицируют приспособления для колки дров по принципу работы:
гидравлические;
снабженные винтовым конусом.
Ниже представлены основные составные части простейшего гидравлического колуна:
станина;
помпа;
устройство, распределяющее давление;
нож;
двигатель;
резервуар, в который заливается масло.
Двигатель у гидравлических дровоколов чаще всего бывает электрическим, иногда бензиновым.
Дровокол автоматический мощнее механического, но механический проще в управлении и менее травматичен.
Важно! Эксперты утверждают, что самый безопасный дровокол — именно прибор с ручным управлением. Например, механический дровокол редукторный отличается компактностью, и для работы с ним не нужно прилагать больших физических усилий.
Дровоколы ручные недорого стоят, имеют простую конструкцию, и к ним легко найти запчасти для осуществления ремонта в домашних условиях.

Классификация дровоколов по способу передвижения
По способу передвижения дровоколы разделяются на несколько групп:
стационарные, то есть неподвижные модели. Их обычно используют на заводах, фабриках, пилорамах;
мобильные колуны — устройства, которые можно переносить и передвигать. По сравнению со стационарными они отличаются большей компактностью и небольшими габаритами.
Мобильные колуны
Стационарные устройства чаще всего бывают электрическими. Их мобильные аналоги могут работать от аккумуляторных батарей. Именно такие приспособления чаще всего используются в быту, потому что они безопасны и просты в управлении. Сконструировать передвижной дровокол можно самостоятельно, воспользовавшись схемами и чертежами.
Технические характеристики дровоколов любого типа
Любой колун (и покупной электрический, и самодельный дровокол из редуктора) имеет определенный набор технических характеристик. Ниже представлен список этих параметров:

мощность разрубания полена;
дистанция, разделяющая клин и поршень;
диаметр полена, пригодного для разрубания;
длина расстояния, за один раз проходимого поршнем;
скорость, с которой передвигается поршень;
размеры и габариты приспособления.
Самодельный дровокол из редуктора
Как правило, все эти параметры указываются в инструкции по эксплуатации. Если дров мало, покупать самый мощный колун нет смысла. Если главное — скорость обработки поленьев, следует выбирать модель с большой скоростью работы, в которой клин и поршень находятся максимально близко друг к другу. Если поленья крупные, стоит приобретать устройство, рассчитанное на большой диаметр бревна.
На что обратить внимание при покупке дровокола: обзор лучших моделей
Последние несколько лет в обзоре лучших устройств для колки дров первое место занимает дровокол Горыныч — гидравлическая модель колуна. Его самодельный аналог — простейший дровокол из домкрата. Некоторые модификации снабжены электроприводом, для работы требуется обычная розетка в 220 В. Этот вид устройства стоит недорого и доступен во многих профильных магазинах, его можно заказать через Интернет.
Также хорошо зарекомендовал себя вертикальный дровокол Al-Ko. Мощность его работы можно регулировать в зависимости от количества поленьев, которые нуждаются в обработке. Он хорошо подходит для расколки поленьев большого диаметра, а высокая скорость движения поршня позволяет работать быстро и качественно.

Вертикальный дровокол Al-Ko
Также эта модель отличается компактными габаритами и пригодна для использования в помещении (например, в сарае или в гараже). Фирма Алко хорошо известна, поэтому, если устройство сломается, найти к нему запчасти будет нетрудно. Приобрести их можно в сервисных центрах или фирменных магазинах компании Алко.
Приобретая бытовой колун, нужно иметь в виду следующее:
присутствие насадки. Если устройство снабжено насадкой, на которой находятся 4 резца, такой дровокол будет работать быстрее и эффективнее. Однако такие модели стоят дороже других;
возможность регулировать высоту устройства в зависимости от роста пользователя;
материал, из которого выполнено лезвие ножа. Самыми хорошими считаются стальные;
наличие специальных рычагов, которые придерживают полено во время колки. В этом случае пользователю не приходится держать бревно руками, и вероятность получения травмы значительно снижается.
Важно! Также нужно учитывать мощность распиловки бревен.
Как и из чего сделать дровокол своими руками: чертежи и инструкция по изготовлению
Простейший колун можно сделать своими руками в домашних условиях, воспользовавшись подручными материалами. Сделать его можно, воспользовавшись готовыми чертежами. Размеры и габариты можно менять, в зависимости от ситуации. Такая самоделка прослужит дольше по сравнению с приборами, купленными в магазине. Тем более дровоколы самодельные пользуются большой популярностью у дачников.
Проще всего сконструировать пружинный дровокол. С работой справится любой мужчина, даже неопытный в этом деле. Главное, иметь перед глазами простой и понятный чертеж дровокола. Также многие умельцы самостоятельно конструируют устройства с винтовым конусом. Обе конструкции колуна предельно просты и исключают риск травмы во время эксплуатации в отличие от бензиновых и электрических аналогов.
Обратите внимание! В любом случае такой дровокол, сделанный своими руками, по мощности значительно уступает покупному. К тому же для небольшого количества дров это идеальный вариант. Покупные модели хорошо подойдут для использования на стройке, а самодельные — для заготовки дров на зиму в частном доме. Перед тем как делать дровокол своими руками, нужно изучить принцип работы самодельного устройства.
Вот как сконструировать простейший квадратный дровокол:
изготовить каркас;
прикрепить к каркасу гидравлическое устройство;
врезать клин в форме конуса, который выполняет функцию ножа;
поместить в центр винт.
Когда винт вращается, конусный клин направляется к бревну и разрезает его.
Перед тем как приобретать приспособление для колки дров, нужно определиться с моделью. Выбор зависит от того, как часто приходится колоть дрова. Если дров немного, а печка топится нечасто, лучший вариант — изготовление дровокола своими руками. Однако при большом количестве поленьев проще будет приобрести в магазине готовое устройство промышленного производства. Главное, соблюдать технику безопасности и точно следовать инструкции во время эксплуатации.
7ogorod.ru
Как сделать механический дровокол из редуктора. Изготовить своими руками дровокол не сложно, он сэкономит ваше время и силы
Что такое дровокол, его типы
Характеристики дровоколов
Самостоятельное изготовление
Люди, живущие в своем доме или селе, постоянно сталкиваются с задачей наколоть дрова. Для упрощения этого процесса можно изготовить дровокол самодельный. Его применение – это гораздо выгоднее и эффективней, чем колоть дрова обычным колуном, а, кроме того, имеется выгода и в цене – экономически целесообразней один раз собрать дровокол своими руками, чем регулярно оплачивать наем рабочих или покупку уже колотых дров. Также человек без соответствующей сноровки при выполнении этой работы может травмироваться или травмировать окружающих. Стоит отметить и тот факт, что чем тверже дерево, тем труднее его колоть колуном (а твердые породы хорошо горят и дают больше тепла). О том, что такое дровокол, какие типы существуют и как сделать его самому, расскажем ниже.
Что такое дровокол, его типы
Дровоколом называют станок, который предназначен для автоматической или полуавтоматической колки дров. Первое появление подобного устройства относится ко второй половине 19 века, страной-родоначальницей считаются США. Там такие устройства впервые стали производить массово на фабрике, хотя прототипы станков для колки дров в больших объемах появлялись и ранее почти во всех странах Старого и Нового Света (в том числе и в России), однако, первый серийный станок производился в Америке. Главным элементом этого аппарата является гидравлический поршень, который передает свое усилие на колун. Последний, обладая высокой кинетической энергией, разбивает деревянный чурбак, неподвижно зафиксированный. Другой вариант – неподвижный колун, поршень здесь воздействует на бревно, которое с силой ударяется о режущий элемент.
Дровоколы разделяют по принципу устройства привода:
Ручной. В этом приводе ход поршня обеспечивает мощная пружина, помещенная в цилиндр. При помощи мускульной силы человека пружина взводится и фиксируется. Для спуска поршня требуется изменить положение спускового рычага. Для упрощения взвода пружины применяются различные гидравлические или механические устройства. Такие аппараты производятся, в основном, для бытовых работ или используются на малых деревообрабатывающих предприятиях.
Электрический привод. Получил широкое распространение с момента появления асинхронного двигателя. Электроприводные дровоколы являются самыми распространенными станками. Работать они могут по 2 принципам: двигатель нагнетает воздух в ходовой цилиндр, а цилиндр под воздействием высвобождающегося воздуха разгоняет бревно. Другой вариант – двигателем осуществляется движение поршня-колуна. Есть еще и третий вид – двигатель вращает бур, который за счет вращения раскалывает бревно. Однако, последний тип неэффективен, это энергоемкий вариант, он продвигается на рынке рекламными службами фирм-изготовителей буровых станков. Приобретать такое устройство нецелесообразно.
Дровоколы с двигателем внутреннего сгорания. Принципы работы и виды станков аналогичны электроприводным. Разница заключается только в источнике энергии привода: вместо электроэнергии – бензин. Они менее экономичны (т. к. КПД ДВС существенно ниже КПД асинхронного двигателя), чем электрические, и приобретать их нужно только в случае отсутствия в месте работы источника электроэнергии.
Помимо разделения по типу привода, можно условно разделить станки и на оборудование с подвижным и неподвижным колуном (реечный дровокол), по расположению и направлению раскалывания бревна и т.д.
Однако, подобные деления несущественны, поскольку не влияют на производительность, процесс и энергозатраты.
Вернуться к оглавлению
Характеристики дровоколов
Как и любой другой промышленный станок, дровокол имеет свои характеристики:
Главным показателем является мощность расщепления бревен. Де-факто это то усилие, которое агрегат прикладывает для разбивки бревна. Измеряется этот параметр в тоннах. Для бытовых целей применяют устройства с мощностью 4-5 тонн, для мелких пр
kapus.ru
Как сделать самодельный механический дровокол своими руками

Василиса Трудолюбова
1 февраля 2018
visibility 719 просмотров
Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.
Создание самодельного механического дровокола своими руками
Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.
Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:
Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.
Разберем каждый тип более детально.

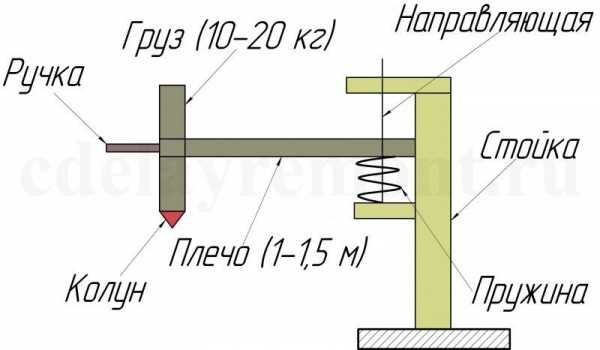

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:
Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.
Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.
Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

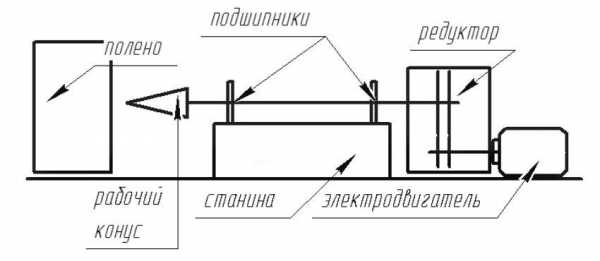

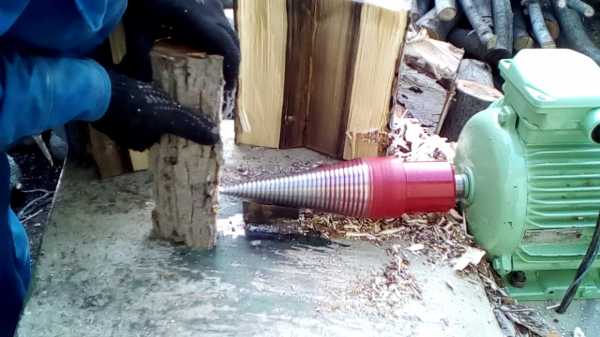

Конусный тип
Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.
Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.
Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.
Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.
Гидравлический тип
Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.
Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

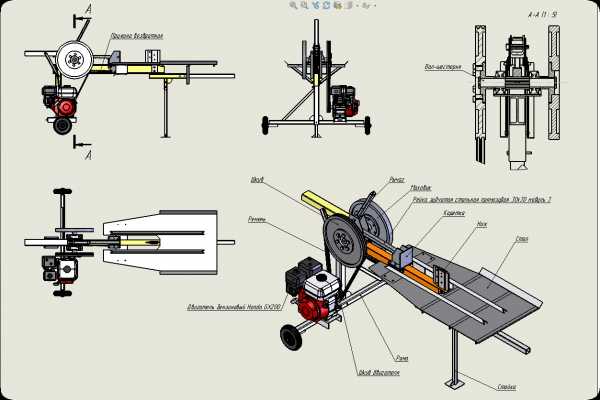

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.
Отличие самодельных дровоколов от заводских аппаратов
Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.
Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.
Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.
