Индукционный котел отопления своими руками — самодельный тип



У владельцев частных домов есть немало вариантов оборудования системы отопления. Но чаще всего выбор падает на индукционные котлы. И это неудивительно, ведь подобная установка имеет ряд преимуществ. Внешне индукционный электрокотел чем-то напоминает трансформаторную установку. Нагревательные элементы отсутствуют. Нагрев воды происходит посредством электромагнитной индукции.

О том, что представляют собой котлы отопления электрические индукционные, какие они имеют достоинства и как изготовить их своими руками, и будет рассказано в данной статье.

Блок: 1/5 | Кол-во символов: 560
Источник: http://SpetsOtoplenie.ru/kotly-otopleniya/ustanovka-kotlov-otopleniya-svoimi-rukami/kak-sdelat-induktsionnyj-kotel-svoimi-rukami.html

Разделы статьи

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Блок: 2/6 | Кол-во символов: 1150
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/indukcionnyj-kotel-svoimi-rukami.html

Основные преимущества индукционных котлов

Высокая популярность котлов индукционного типа обусловлена их достоинствами. Среди основных можно назвать экономичность. Установка позволяет экономить электрическую энергию. Оборудовав систему обогрева с электрическим котлом, можно забыть о необходимости регулярного пополнения запасов топлива. Что не скажешь о системах с жидкотопливными и твердотопливными котлами.

Работают электрокотлы индукционные бесшумно. Прибор во время работы не выделяет вредных веществ и является экологически чистым. Достоинством можно назвать и то, что электрическая катушка изолирована и с теплоносителем не соприкасается. Это означает, что

kachestvolife.club

Самодельный индукционный котел своими руками

Строим вихревой индукционный котел своими руками

Устройство индукционного котла отопления

Вихревые индукционные котлы отопления — хорошее решение для обеспечения энергоэффективности дома, достижения тепла, комфорта и уюта. При наличии некоторого опыта можно сделать индукционный котел своими руками, сэкономив на приобретении дорогостоящей конструкции. При этом самодельный агрегат ничуть не будет уступать по своим техническим параметрам изделиям, представленным на рынке ведущими производителями.

Устройство котла

Прежде чем устанавливать котел, следует знать, что он потребует практически полной перестройки всей системы отопления в доме. Это касается как самодельных конструкций, так и покупных моделей. Агрегат работает по принципу электрического индуктора с первичной и вторичной обмотками.

В первичном контуре происходит преобразование электроэнергии в вихревые токи, создающие магнитное поле. Поле направляется на вторичную обмотку, являющуюся основным нагревательным элементом прибора. Здесь вырабатывается тепловая энергия, нагревающая теплоноситель.

Корпус включает в себя несколько компонентов:

  • сердечник
  • внешний контур
  • электро- и теплоизоляцию

Как правило, корпус покупного агрегата имеет цилиндрическую обмотку, в то время как в самодельных конструкциях она тороидальная.

Индукционные котлы характеризуются высоким КПД — до 97%, что и обеспечивает экономичность их эксплуатации. От традиционных агрегатов индукционные системы отличают следующие характеристики:

  • Нагревание теплоносителя происходит в них дважды.
  • Более короткий промежуток времени, необходимый для прогрева системы отопления.
  • Защита от накипи на стенках котла и трубопроводов благодаря магнитной индукции.
  • Простота эксплуатации и отсутствие сложного технического обслуживания.

Самодельные варианты

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Промышленный или самодельный?

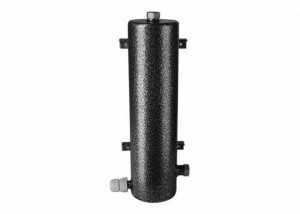

Модель Spec SAV-50

Рынок отопительного оборудования позволяет подобрать любую подходящую модель. Промышленные агрегаты могут существенно различаться между собой и по техническим параметрам, и по цене. Поскольку собрать такой котел своими руками очень просто, неизбежно возникает вопрос — стоит ли тратить средства на покупной прибор?

Обратите внимание! Покупать готовый котел стоит в том случае, если нет навыков, необходимых для работы. Несмотря на то, что собрать агрегат очень просто, ошибка может обойтись дополнительными затратами.

Еще одна ситуация, когда лучше отдать предпочтение покупным моделям — это необходимость обогрева большого помещения. Мощность котла рассчитывается исходя из соотношения 60 Вт на 1 кв. метр. А сделать самодельный агрегат высокомощным довольно сложно.

Когда целесообразнее самостоятельное изготовление?

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Заключение

Подведем итоги. Сделать своими руками не только простейший, но и более функциональный индукционный котел под силу любому домашнему мастеру. Затраты на изготовление такой конструкции минимальны, а эффективность по сравнению с другими видами отопительного оборудования огромна. Нет желания и возможности сделать такую работу? Всегда можно без труда подобрать подходящую модель на рынке.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Рационально ли собирать котел самостоятельно?

Схема работы индукционного котла

Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.

Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.

При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.

Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку.

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

  • самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

  • разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

    Пластиковые трубы для отопления

  • для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.
  • Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

    Клапан обратный подрывной

    Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

    Видео – Индукционный котел своими руками

    Самодельные индукционные котлы отопления

    С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

    Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1кВт электроэнергии, выработать он может только чуть меньше 1кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

    Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

    Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова: нагреватель при потреблении 1кВт электроэнергии производит 1кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

    Как самому сделать индукционный котел

    Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

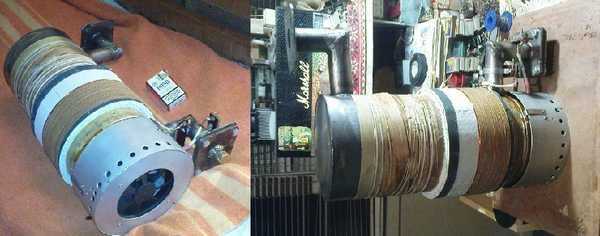

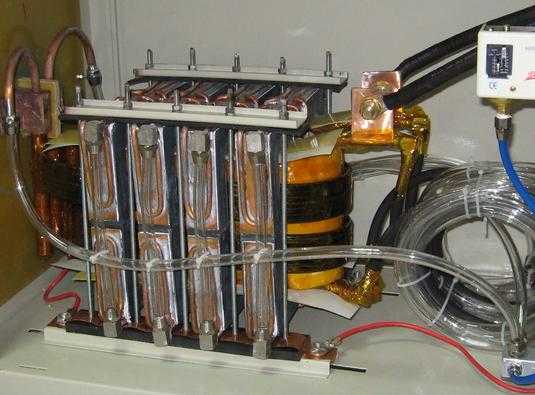

    Вот что сотворили два электронщика

    На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

    Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

    Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

    Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

    • В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
    • С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
    • С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

    Схема подключения индукционного котла в систему отопления. Обратите внимание на необходимость группы безопасности

  • На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).
  • После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.
  • По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт).

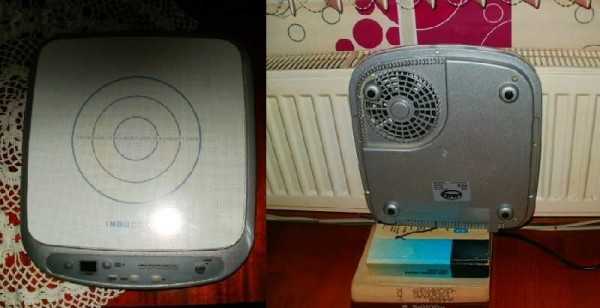

    Котел отопления из индукционной плитки

    Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

    • Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

    Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

  • Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.
  • Такой вариант котла из индукционной плитки может сделать действительно любой. Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

    И еще одна модель котла на плитке. Тут другой подход, но идея та же.

    Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

    Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/elektricheskie/indukcionnyj-kotel-svoimi-rukami-osobennosti-6599, http://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/indukcionnyj-kotel-svoimi-rukami.html, http://teplowood.ru/samodelnye-indukcionnye-kotly-otopleniya.html

    msklimat.ru

    Индукционный котел отопления своими руками – сборка, установка + Видео

    Сегодня уже с трудом верится, что отопление может быть экономным. Мы либо платим за электричество и газ, либо сжигаем огромное количество природного сырья. Но есть конструкция, способная спасти наш кошелек – индукционный котел отопления, своими руками который сделать тоже окажется дешевле.

    Сложно ли понять схему его работы?

    Для работы такого котла электроэнергия все-таки понадобится, но счет уже не будет столь пугающим. Главное достоинство таких обогревателей в их устройстве. Они очень выгодно преобразуют электричество в тепло (рабочая среда забирает почти 97%). Это дает быстрый нагрев при минимальных затратах. Рабочей средой или теплоносителем для индукционного котла чаще всего выступает неочищенная вода, которая нагревается и разносится по системе отопления дома. Но для этой цели вполне подойдет масло или антифриз.

    Работа индукционного котла отопления

    Система преобразования электроэнергии состоит из двух обмоток. Первая принимает ток из сети, создает вихревые потоки, которые становятся причиной электромагнитного поля. Оно направляется на внешнюю обмотку, которая по совместительству еще и корпус котла. Именно здесь и происходит нагревание теплоносителя, который идет по трубам.

    Индукционный агрегат должен иметь патрубок для входа холодной воды и выхода горячей. Обычно снизу корпуса приваривается ввод, а сверху вывод. Носитель подается внутрь, обтекает корпус, нагревается за счет хорошей теплопроводности и уходит через верхнее отверстие в отопительную систему. Основная трудность при создании собственного котла – это правильно расположить внешнюю обмотку и сердечник, чтобы вихревые потоки и создаваемое поле эффективно разогревали котел. Для этого важно разобрать приведенную схему, доступную для понимания человека со средними знаниями физики.

    Индукционный агрегат отопления

    Кроме выгодного преобразования электроэнергии такие котлы еще и реже ломаются, потому что нет индивидуального статичного нагревательного элемента. Не оседает и накипь на корпусе, потому что система обмоток постоянно находится в состоянии легкой вибрации. Работает индукционный котел негромко и вредных выбросов не производит. Также протечки такой системы маловероятны, потому что сварных швов минимальное количество, а то и вовсе нет. Главным минусом индукционного нагревателя будет его цена, поэтому появляется все больше самодельных схем, одну из них мы и рассмотрим. Также его нельзя располагать вблизи постоянного пребывания людей, потому что это источник ЭМИ, значит, потребуется отдельная комната в дальнем углу дома.

    Собираем простейший индукционный котел

    Самый незамысловатый нагреватель просто заменит часть трубы в системе отопления. Насколько реально собрать такой индукционный котел своими руками, оцените по этой инструкции.

    Как собрать индукционный котел своими руками – пошаговая схема

    Шаг 1: Выбираем преобразователь энергии

    На входе электроэнергию будет встречать сварочный инвертор. Изготавливать его самостоятельно могут только очень продвинутые пользователи, так как мы назвали эту схему простейшей, предполагаем, что вы его просто приобретете в соответствующем магазине. Какой из предложенных там взять? Это зависит от мощности, которую вы ожидаете получить от будущего индукционного нагревателя. В среднем для небольшого дома подойдет высокочастотный сварочный инвертор на 15 А. Желательно наличие функции плавного изменения тока.

    Шаг 2: Тело нагревателя

    Сложного внутри нашего котла мастерить не будем, пустим воду через нагретую стальную проволоку. Для этого берем прокат с диаметром не менее 7 мм. Нарезаем кусочки по 5 см длиной. Количество определяется размером корпуса, куда мы их будем засыпать. Его мы сделаем из пластиковой трубы с толстыми стенками, на нее в дальнейшем будем наматывать индукционную катушку. Естественно, пластик должен быть термоустойчивым. Нежелательно, чтобы диаметр трубы превышал 50 мм. Длину ее мы узнаем после того, как намотаем катушку, поэтому возьмите с запасом.

    Индукционная катушка для самодельного котла отопления

    Шаг 3: Индукционная катушка и подключение

    Для создания катушки нужен медный провод, им равномерно обматывается наша пластиковая труба. Достаточно сделать 90–100 витков. Важно выдерживать между ними одинаковые отступы. Когда вы получили желаемый результат, отступите от крайних витков по 10 см и обрежьте трубу.

    Шаг 4: Переходники

    Теперь организуем подвод и выход теплоносителя. Для этого нужно прикрепить соответствующие переходники. С двух сторон трубы располагаем металлическую сетку, она предотвратит высыпание кусочков проволоки. Снизу крепим вводной переходник, через который вода будет поступать. Затем плотно и полностью засыпаем корпус проволокой и закрываем сверху выводным переходником. Вход и выход желательно снабдить шаровым вентилем на случай, если вы решите демонтировать котел, тогда воду из трубопровода сливать будет не нужно.

    Шаровой вентиль для самодельного индукционного котла

    Шаг 5: Подключение

    Концы катушки выводятся на инвертор, но пока подключать еще рано. Сначала полученный агрегат нужно врезать в систему отопления. Для этого отпиливаем в подходящем месте часть трубопровода такого размера, чтобы расположенный вместо него самодельный котел стал без зазоров. Через переходники фиксируем входное и выходное отверстие. Теперь-то можно катушку присоединить к инвертору переменного тока. Остается пустить воду в систему и включить в сеть наш котел.

    Какие условия обязательны для безопасной работы котла?

    Собрать индукционный котел самостоятельно оказалось не так сложно, но есть несколько обстоятельств, без которых корректной его работы мы не добьемся. Такой нагревательный агрегат не будет функционировать, если в вашей отопительной системе нет принудительной циркуляции теплоносителя. То есть, это должна быть закрытая сеть с насосом, который и будет гонять воду по контуру. Также у вас должна быть возможность заземлить инвертор, иначе пожарная безопасность окажется под вопросом. В сеть этот агрегат нужно включать через устройство защитного отключения (УЗО).

    Инвертор индукционного котла отопления

    Крайне важно, чтобы в системе была вода. Без нее включать котел категорически запрещено. Ведь катушка намотана на пластиковую трубу, которая неспособна выдержать температуру раскаленной металлической проволоки. Поэтому корпус попросту расплавится, а дальнейшие последствия непредсказуемы.

    К материалу самого домашнего трубопровода, куда врезается котел, особых требований нет. Это может быть и пластик, и металл. Главное, чтобы это была жесткая конструкция, а не болтающиеся шланги. Расположение катушки из соображений пожарной безопасности должно находиться в 30 см от стен и 80 см от пола и потолка. Если поблизости должны быть еще какие-то приборы или мебель, то расстояние до них тоже желательно выдержать около 30 см.

    Подключение индукционного котла к жесткой конструкции трубопровода

    Также не помешает на выходе из котла установить автоматический клапан с манометром, чтобы при необходимости он стравливал нарастающее давление, от которого может треснуть наш корпус. Это понадобится, если устройство принудительной циркуляции нужно будет отключить или насос просто внезапно сломается. Если эта идея вам нравится, тогда переходник на выходе из котла должен быть тройным (два входа для возможности отвода воды в разных направлениях, третий – для клапана). Корпус индукционного нагревателя можно обтянуть изолирующим материалом. Это снизит потери тепла и исключит возможность касания катушки по неосторожности, которая ударит током. Эту рекомендацию мы бы перевели в статус обязательного условия.

    remoskop.ru

    алгоритм создания и преимущества оборудования

    У владельцев частных домов есть немало вариантов оборудования системы отопления. Но чаще всего выбор падает на индукционные котлы. И это неудивительно, ведь подобная установка имеет ряд преимуществ. Внешне индукционный электрокотел чем-то напоминает трансформаторную установку. Нагревательные элементы отсутствуют. Нагрев воды происходит посредством электромагнитной индукции.

    О том, что представляют собой котлы отопления электрические индукционные, какие они имеют достоинства и как изготовить их своими руками, и будет рассказано в данной статье.

    Основные преимущества индукционных котлов

    Высокая популярность котлов индукционного типа обусловлена их достоинствами. Среди основных можно назвать экономичность. Установка позволяет экономить электрическую энергию. Оборудовав систему обогрева с электрическим котлом, можно забыть о необходимости регулярного пополнения запасов топлива. Что не скажешь о системах с жидкотопливными и твердотопливными котлами.

    Работают электрокотлы индукционные бесшумно. Прибор во время работы не выделяет вредных веществ и является экологически чистым. Достоинством можно назвать и то, что электрическая катушка изолирована и с теплоносителем не соприкасается. Это означает, что возможность возникновения протечки исключена.

    Индукционный прибор отличается долговечностью и безопасностью.

    К тому же такое оборудование можно довольно просто сделать своими силами.

    Что нужно для изготовления котла?

    Таким образом, преимуществ у котлов индукционного типа предостаточно. Но есть и один недостаток – высокая стоимость. Но этот недостаток можно легко исправить. Ведь сделать индукционный котел своими руками несложно.

    Затраты на установку индукционного оборудования быстро окупаются за счет высокого КПД и электробезопасности.

    Изготовив на индукционный котел своими руками чертежи можно без труда и в короткие сроки создать экономную и эффективную систему теплоснабжения дома.

    Для того чтобы соорудить котел индукционного типа потребуются такие инструменты и материалы:

    1. Инвертор сварочный. Он необходим для варки корпуса генератора теплоты. С его помощью также будут соединены подающие и отводящие трубопроводы.
    2. Катанка либо проволока из стали для нагрева в электромагнитном поле. Диаметр — 7 мм. Длина должна быть 5 см.
    3. Пластиковая труба для создания корпуса котла. Стенки трубы должны быть толстые.
    4. Переходники. Они нужны для того, чтобы присоединить самодельный индукционный котел отопления к системе теплоснабжения.
    5. Проволока из меди.
    6. Сетка металлическая.

    Таким образом, никаких специальных и дорогостоящих инструментов и материалов для создания индукционного прибора не требуется. Все необходимое оборудование и материалы наверняка есть у каждого хозяина. Изготовив на индукционный котел отопления своими руками чертежи, можно в итоге получить достаточно экономный в работе и дешевый в создании и установке теплогенератор.

    Алгоритм создания индукционного котла

    Подготовив все инструменты, материалы можно приступать к работе. Сначала может показаться, что изготовить индукционный котел самостоятельно непросто. Но на самом деле это совсем не сложно. Главное придерживаться алгоритма и соблюдать правила.

    Для того чтобы изготовить котел на базе индукционной печки необходимо выполнить следующие работы:

    • Взять трубу из пластика. Заполнить ее кусочками из нержавеющей стальной проволоки.
    • Установить сетки на концах трубы. Это позволит избежать выхода проволоки из трубы.
    • Равномерно намотать по всей длине трубы эмалированную медную проволоку. Необходимо сделать девяносто витков.
    • Полученный котел установить в отопительную систему. Для этого использовать переходники. Нужно вырезать часть трубы обогревательной системы и в разрез установить индуктор. Приварить первый переходник к корпусу.
    • Концы медной проволоки следует подключить к заранее приобретенному высокочастотному инвертору.
    • Заполнить систему водой и включить готовый агрегат.

    Чтобы работа оборудования была более безопасной, открытые участки медной катушки лучше изолировать. Выбирая изолятор, следует учитывать тепло- и электропроводность. О других самоделках для отопления можно прочитать здесь.

    Самодельный индукционный котел — реальная действительность

    Таким образом, индукционные котлы отопления своими руками изготавливаются очень просто. К тому же цена самодельного котла копеечная. Единственный недостаток такого агрегата – неказистый внешний вид и малые размеры. Но установив такой котел, можно сразу же почувствовать положительный эффект от его работы, скорость нагрева теплоносителя в отопительной сети существенно повышается.

    spetsotoplenie.ru

    Как сделать индукционный котел отопления своими руками

    Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

    Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

    Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются газовые котлы и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

    Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование индукционного отопления. Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

    Устройство

    Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:

    1. Индуктор. Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
      • первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
      • вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
    2. Инвертор. Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
    3. Нагревательный элемент. Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
    4. Патрубки. Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.

    Замечание специалиста: расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.

    Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.

    Принцип работы

    Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:

    • вода поступает в котлоагрегат по входному патрубку;
    • включается инвертор и подается высокочастотный ток;
    • вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
    • получаемое тепло передается непосредственно теплоносителю;
    • разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.

    Совет специалиста: в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.

    Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.

    Материалы и инструменты

    Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.

    Для конструирования будут нужны:

    • отрезок пластиковой трубы, который будет являться корпусом агрегата;
    • стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;
    • медная проволока необходима для создания индуктора;
    • шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
    • инвертор, желательно от сварочного аппарата;
    • циркуляционный насос;
    • кусачки;
    • плоскогубцы.

    Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.

    Порядок работы

    Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:

    1. Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
    2. Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
    3. На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
    4. Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
    5. Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
    6. Концы проволоки присоединяются к разъемам инвертора.
    7. С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.

    Важный момент: подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!

    Достоинства

    Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

    Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

    • быстрый нагрев теплоносителя в котле за 3–5 минут;
    • минимальная температура нагрева теплоносителя составляет 35 0С;
    • магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
    • коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
    • при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
    • срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

    Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

    Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

    teplo.guru

    чертежи своими руками, инверторный для частного дома, самодельный котел, видео

    Выбирая котел для отопления дома, владельцы руководствуются, прежде всего, тем, какой источник нагрева доступен для помещения. Газ – самое дешевое топливо, но подведен далеко не вовсе населенные пункты. Электричество – самое распространенное, но не самое дешевое. Индукционный отопительный котел вырабатывает достаточно высокий КПД, при меньшем потреблении электричества, по сравнению с другими электрическими вариантами.

    Принцип работы индукционного котла

    Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.

    Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи. Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.

    А вот какой вид отопления выбрать для загородного дома, вы узнаете, прочитав статью на следующей странице: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-zagorodnogo-doma

    Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.

    М. Фарадей открыл явление индукции в 1831г.

    Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с газовыми котлами, практически не нуждаются в профилактических работах.

    Преимущества индукционного котла:

    • Постоянная циркуляция теплоносителя;
    • Отсутствие нагревательных элементов;
    • Бесшумность.

    Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.

    Отопительные котлы для дома отличаются многими характеристиками. Подробнее об этом можно прочитать на сайте: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/kotly-otopleniya

    Как сделать индукционный котел отопления своими руками

    Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.

    Для преобразования электроэнергии в тепловую, необходим:

    • Индуктор;
    • Переменный ток 50 Гц;
    • Сердечник из материала, к которому «липнет» магнит;
    • Чертежи котла индукционного отопления (найти не проблема).

    Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.

    Лучше установить автоматическое отключение электроэнергии при утечке теплоносителя. В этом случае, электромагнитное поле не исчезнет, если не отключить подачу электроэнергии, и корпус с креплениями попросту расплавятся.

    Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.

    О преимуществах и недостатках двухконтурного котла узнавайте в следующем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/dvukhkonturnyj-gazovyj-kotel

    Модернизация индукционного отопления

    У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

    Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.

    Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

    Для меньшего потребления энергии, нужно:

    • Инвертор на 4 кВт;
    • 2 аккумулятора 250 А*ч;
    • Устройство для заряда аккумуляторов.

    Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

    Описание инверторного котла отопления

    Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

    Принцип работы инверторного котла:

    • Теплоноситель протекает во внутреннем цилиндре;
    • Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
    • В роли теплоизолятора выступает внешний цилиндр;
    • Основа работы котла – электромагнитная индукция.

    Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

    При установке инверторного котла в систему отопления, важно правильно подключить заземление.

    Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

    Индукционный котел отопления своими руками (видео)

    Индукционные устройства – это практичные и экономичные системы, не требующие трудного монтажа и сервисного обслуживания. Как правило, малые габариты позволяют монтаж в любых помещениях, и не требуют перестройки системы отопления. Пожаробезопасность индукционных котлов отопления позволяет их применять в загородных домах, даже если хозяева там появляются не часто.

    homeli.ru

    Индукционный котел отопления своими руками: описание и видео

    С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

    Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1 кВт электроэнергии, выработать он может только чуть меньше 1 кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

    Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

    Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова:  нагреватель при потреблении 1 кВт электроэнергии производит 1 кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение  — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

    Подробнее о принципе работы индукционного котла читайте тут.

    Как самому сделать индукционный котел

    Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

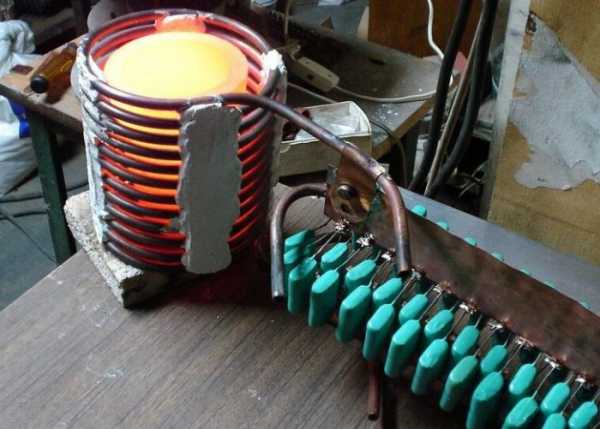

    Вот что сотворили два электронщика

    На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

    Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220 В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также  расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

    Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

    Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

    • В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7 мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
    • С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
    • С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

      Схема подключения индукционного котла в систему отопления. Обратите внимание на необходимость группы безопасности

    • На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).
    • После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.

    По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8 кВт а нужно 3 кВт).

    Котел отопления из индукционной плитки или панели

    Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

    • Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м2 работала плитка, выставленная на 0,8 кВт. При -20оС в комнате было +25оС. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

      Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

    • Второй простой вариант — сварить «котел» из металла. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. В видео ниже представлен пример с использованием индукционной варочной панели и двух металлических емкостей из металла толщиной 5 мм.

    Такой вариант котла из индукционной плиты может сделать действительно любой. Только еще раз обращаем внимание — чтобы  жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

    Прочитайте об индукционных котлах «Галан» и отзывы о них.

    Итоги

    Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

    teplowood.ru
