Как самому создать котел на дровах с высоким КПД

Отопление жилого и хозяйственного помещения обходится сегодня всё дороже с каждым днём. Растёт цена на газ, электричество. Многим приходится искать альтернативные выходы. Частные владельцы домов отдалённых сёл не могут дождаться прихода газового отопления в их дома. На помощь всем жаждущим приходят самодельные котлы на дровах.

Подготовка к изготовлению отопительной системы

Осуществляя своё желание об автономном отоплении, владельцев домов ожидает подготовительный этап к его изготовлению. В первую очередь, хозяева оценивают свои возможности и потребности.

Отвечая на вопрос – как сделать котел на дровах, они приходят к необходимости:

• обладать навыками газосварочных работ. Сварка – единственная возможность скрепления всех деталей в отопительную систему.
• рассчитать размеры, мощность и начертить точный чертёж системы.
• выбрать модель отопительного котла.
• собрать воедино нужные для сборки дровяного отопления материалы.

Никто не станет отказываться от квалифицированной помощи. Применение советов людей с подобным опытом, позволяет не ошибиться на любом этапе работы. Но правило остаётся: послушать и сделать по-своему.

Виды котлов

Каждый оказывается перед выбором вида котла. Подразделяются они по основным различиям функционирования.

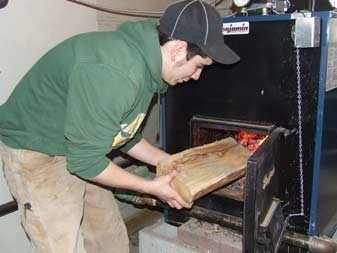

Рис. 1 Лучшее топливо для котла – сухие дрова

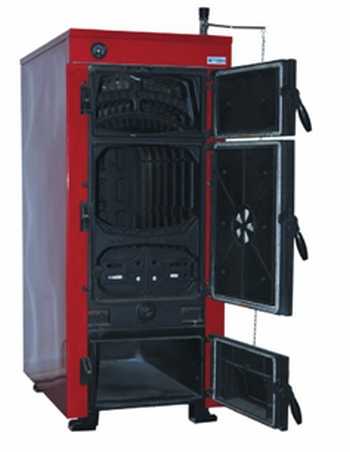

• Традиционный котёл – это объёмная камера для горения дров. Выделяемое тепло нагревает воду, она распространяется по батареям, перенося тепло в комнаты.
• Пиролизный вид котла выглядит как двухкамерная ёмкость. Нижняя загружается дровами, а в верхней сгорают газы из нижней камеры, получившиеся в процессе их сгорания. Это позволяет сохранять тепло дольше и нагревать дом быстрее. Есть минус: топливо должны быть сухими (не более 20% влажности).

Второй вариант сделать своими руками несколько сложнее.

Что надо иметь под руками?

Осматривают свои запасы, оценивают и составляют список, что нужно найти или докупить.

Список для изготовления самодельного котла отопления на дровах небольшой:

• лист стали не менее 5 мм (можно найти замену – металлическую бочку, старый котёл или печка),
• стальные трубы с толщиной стенки не менее 5 мм,
• радиатор для водяного отопления и специальные трубы,
• детали для крепления (болты, гайки),
• дверца и заслонка.

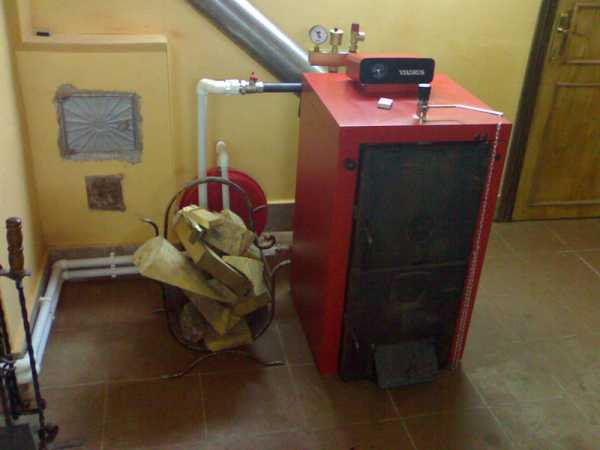

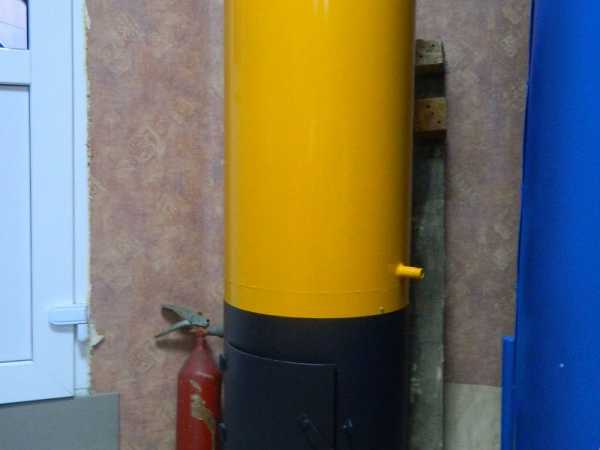

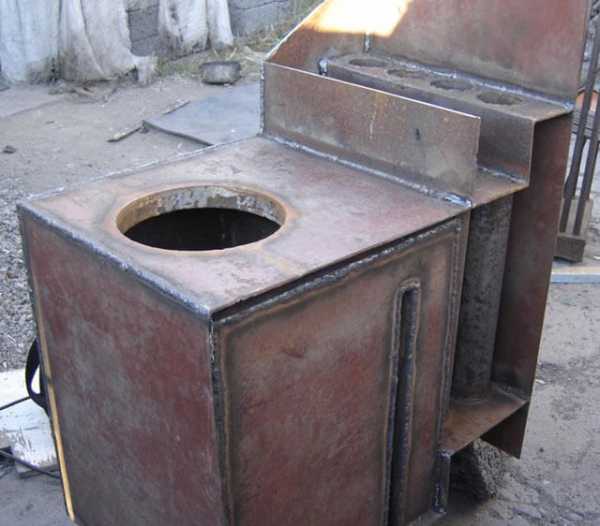

Рис. 2 Самодельный котел для отопления на дровах

Для изготовления отопительного котла можно использовать подручные материалы.

Пиролизный котёл требует дополнительно иметь асбестовый шнур и лист для уплотнения, чугунный лист толщиной 1 см, шамотный кирпич, решётки для колосников и центробежный вентилятор.

Для удобства в последующей эксплуатации самодельного дровяного котла отопления многие дополнительно используют автоматические регуляторы и датчики измерения температуры. Циркулярный насос ускоряет оборот горячей воды и быстрому нагреванию помещения. Чтобы сделать все работы, из оборудования достаточно владеть сварочным аппаратом и приобрести электроды.

Плюсы и минусы дровяных котлов

• Высокая безопасность. Выполненные самолично работы не оставляют сомнений в их недочётах.
• Простота эксплуатации. Контроль, обслуживание отопительной системы доступно даже людям пенсионного возраста.
• Экологичность. На дрова нет аллергии, конструкция позволяет сжигать весь мусор в доме без вредных выхлопов в атмосферу.
• Автономность. Когда и сколько необходимо дать тепла в комнаты, решает только хозяин дома. При пиролизном отоплении можно регулировать мощность от 20 до 100%.
• Достижение тепла быстро и своевременно. Увеличить температуру можно в нужный момент. Дровяной наполнитель не единственное топливо при пиролизном отоплении, можно дополнять резину, опилку, ДПВ и т.д.
• Дешевизна. Древесина доступна во всех населённых пунктах по доступным ценам. Пиролизное отопление позволяет экономить при сжигании всякого мусора.

Неотъемлемый минус: периодическое добавление дров в топку. У пиролизного отопления есть ещё один недостаток: зависимость от электроэнергии. В систему монтируется электрический вентилятор для поддержания тяги. Продолжительность работы пиролизных систем без дополнительного внесения топлива длиннее: от двенадцати до тридцати часов.

При низких температурах пиролизное отопление освобождает от постоянного подбрасывания. Возможен переход на двух или на одно разовый подход к топке в сутки. Учитывая продолжительность отопительного сезона, такой расклад высвобождает достаточно времени.

Собираем отопительную систему

Умелец составляет чёткий чертёж котла на дровяном топливе. На плане проставляются: место установки агрегата, его габариты, способы подачи воды. Переставить котёл в будущем по первому требовании не будет возможности. Если ремесленник не обладает чертёжными талантами, можно поискать оптимальный вариант чертежа отопительной системы для вашего дома в интернете. Подбор нужного чертежа может занять много времени, но оно того стоит.

Мастер работает точно по избранной схеме самодельных отопительных котлов на дровах. Метод матрёшки (один внутри другого) самый эффективный. Все остальные (сбоку, друг над другом) не дают такого КПД. Ёмкость с водой помещается в бак с дровами. Прямого их соединения советуют избегать: даже небольшая оплошность в сборке приведёт к попаданию воды в огонь, и он плохо будет гореть или потухнет. Попадание сажи и копоти в воду приведёт к загрязнению системы.

Завершив всю сборку, котёл устанавливают на заранее подготовленное место. Топка оснащается дымоходом с заслонками для выхода дыма наружу. Затем проводят контрольный запуск отопительной системы. От первого опыта работы зависит срок службы конструкции.

Проводят определение КПД: дым из трубы не должен иметь угарный запах. Многие при пиролизном отоплении используют в качестве теплоносителя воздух, а не воду. Сделать такое лучше там, где постоянно люди не проживают. Обращают внимание на относительную близость самодельных котлов отопления на дровах от топлива.

На что обратить внимание

Сделать пиролизное отопление безопасной по противопожарным правилам обязательно. Основание изготавливается из бетона, кирпича. Помещается конструкция пиролизного отопления в нежилом помещении. Перед топкой укладывается металлический лист. Расстояние от стен не меньше 20см. Вентиляционное окно необходимо для притока свежего воздуха. Дымоход утепляют фольгированной минеральной ватой.

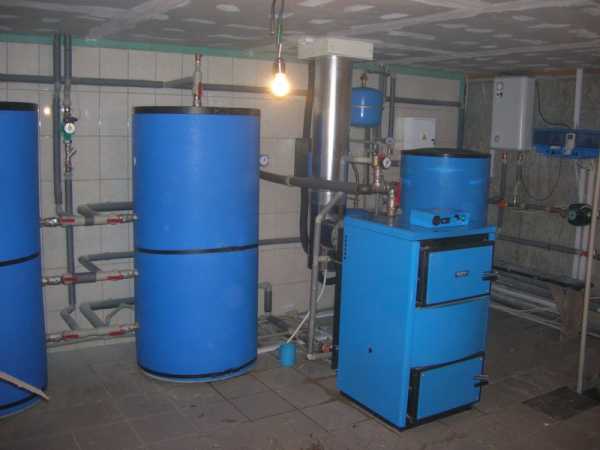

Рис. 3 Пиролизное отопление

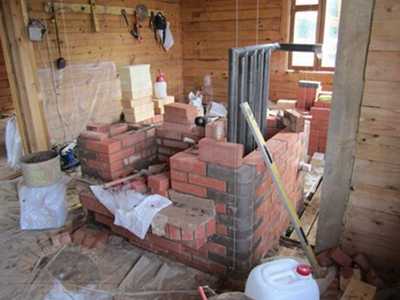

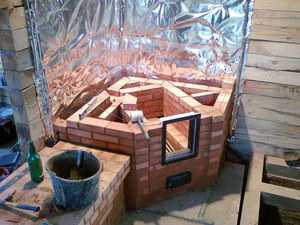

Встраивание водяного отопления в русскую печь

Многие на этом не останавливаются. Умельцы стараются превратить свой самодельный котёл отопления на дровах, находящийся в жилой комнате в источник уюта, радости для глаз и гордости за свой труд. Некоторые покрывают его огнеупорными красками, обделывают кирпичом или натуральным камнем для придания монументальности. Как возвращение к традициям – соединение с русской узорчатой печью.

Самодельные котлы отопления на дровах

Автономное отопление стало очень популярным в наше время, как в частном секторе, так и в многоэтажных домах. Не всегда есть возможность купить дорогостоящий газовый котел, а также провести ряд монтажных работ по его установке. Но есть отличная альтернатива — самодельные котлы отопления на дровах, которые особенно эффективны в частном секторе. Благодаря такому котлу, вы сможете отапливать свой дом в холодное время года, затопить баньку, а также всегда будете с горячей водой. Многие современные котлы отопления работают от газа, но что делать если его нет, или затраты на его монтаж несоизмеримо высокие. В этом случае лучшим вариантом станет — котел водяного отопления на дровах.

Мы сразу отложим в сторону масляные радиаторы, электрические батареи, которые часто применяются в наше время. Но следует учесть существенные финансовые и затраты энергии. Ведь чтобы хорошо отопить весь дом или квартиру придется покупать несколько таких батарей, а это существенная нагрузка на электрическую проводку, которая может со временем оплавиться из-за постоянных высоких нагрузок, что неминуемо приведет к пожару. Да и водой горячей эти радиаторы то же вас не обеспечат. Именно поэтому котел водяного отопления остается самым доступным и надежным выбором.

Процесс создания самодельного котла отопления на дровах

Перед прочтением данной статьи советуем ознакомиться с процессом создания — котлов длительного горения на дровах. в которых также присутствует водяной контур.

Стоит участь, такие устройства могут быть не хуже промышленных образцов, и даже по своим характеристикам превосходить технический заводской образец. Некоторые умельцы в домашних условия изготавливают своими руками сложнейший по своей конструкции пиролизный котел. Для этого, безусловно, понадобится достаточно навыков, знаний и точности расчета.

Котлы отопления на дровах сделать самостоятельно своими руками можно как правило, из того что находится у вас под рукой или тот материал который можно легко достать. Но стоит учесть все нюансы при расчетах, толщину металла, рабочую температуру, иначе такой котел может прослужить недолгое время. Металл может перегорать из-за высокой температуры и малой толщины.

Но и в этом случае риск будет оправдан, так как затраты при этом сводятся к нулю. Вы же используете тот материал, которые есть у вас под рукой.

Лучше всего при создании котла водяного отопленияна дровах использовать списанные котлы, которые применялись в паровозах или котельных. В этом случае вы получаете готовый рабочий агрегат под заданные условия. Также можно сделать котел отопления из готовой дровяной печки. Прогуляйтесь по ближайшим свалкам, пунктам приема металла, зачастую в этих местах можно найти старые котлы и печки, да и стоимость при этом всей отопительной системы будет несоизмеримо мала, чем, если бы вам пришлось покупать заводской котел.

Самодельный котел водяного отопления на дровах его достоинства:

1. Безопасность устройства;
2. Экологичность;
3. Простая эксплуатация;
4. Высокий КПД;
5. Автономность установки;
6. Невысокая цена и доступность топлива.

Разновидности самодельных котлов отопления на дровах

Основное отличие самодельных котлов отопления на дровах — процесс сгорания дрова. Классический отопительный котел состоит всего из одной камеры, куда и помещают дрова.

Также вы можете ознакомиться с изготовлением и установкой самодельной буржукой с водяным контуром.

Пиролизные котлы, характеризуются высокой теплоотдачей из-за наличия двух камер. В нижней камере располагаются дрова, а в верхней сжигается горючий газ, поступающий из нижней камеры в процессе сгорания дров. Благодаря этому удается добиться высокого КПД. Процесс обогрева в д оме становится значительно лучше и длится дольше.

Следует помнить, что процент влажности в дровах для пиролизных котлов не должен превышать 20%, иначе они попросту не будут гореть. Для этого всегда нужно держать запас хорошо просушенных дров.

Чертежи котла на дровах и материалы, необходимые для монтажа котла

После того как вы определились с размером и провели все расчеты по создания котла, необходимо приступить к установке отопительной системы самодельного дровяного котла отопления.

Для этого вам понадобится:

1. Трубы профильные;
2. Трубы стальные;
3. Прут сечением 20 мм;
4. Стальной лист;
5. Центробежный вентилятор;
6. Шамотный кирпич;
7. Болты, гайки и другие материалы.

Также в зависимости от выполненной модификации котла, могут понадобиться и другие материалы, согласно, сделанного чертежа.

Оптимальная схема или чертеж самодельного котла отопления на дровах

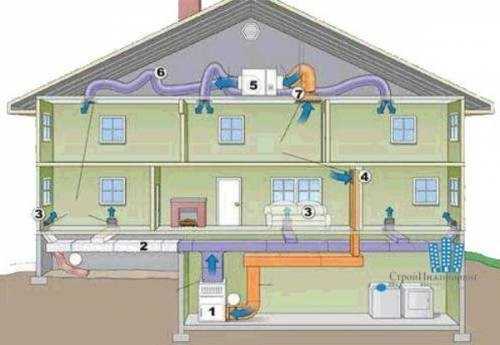

Как видим что на первой картинке изображен трехкамерный котел отопления.

1 Камера — дрова

2 Камера — нагревательный елемент (дрова задвигаются толкателем)

3 Камера — тепло от сгоревших дров попадает в теплообменник с трубой и далее в трубу для воздуха (либо воды).

Если дом двухэтажный, то часть теплтоы идет прямо из подвала на первые этажы, а часть поднимается по трубам в стенах на чердак и оттуда поступает в верхние комнаты.

Важно! Перед тем как начинать любые работы по отоплению в доме ознакомтесь с системой подключения радиаторов на нашем сайте.

Самодельные котлы отопления на дровах существуют в различных исполнениях. Наиболее оптимальный вариант под свои критерии можно найти в интернете. Народные умельцы подскажут интересующие вас нюансы, а также посоветуют тот или иной котел.

Для этого важно знать:

1. Точное и правильное место для топки;
2. Рассчитать параметры теплообменника;
3. Вычислить оптимальный вариант подачи воды.

Каждый доступный вариант в интернете можно усовершенствовать под собственные нужды. Самое главное — правильный расчёт, а также последующий монтаж.

После того как все расчеты выполнены и конструкция готова, приступаем к монтажу самодельного котла отопления на дровах. За расчетное устройство берется метод Беляева. Внутренний объем отопительного котла должен быть неизменным, но можно для увеличения эффективности котла увеличить размер (объем) рубашки теплообменника.

Котлы отопления на дровах сделать самому самостоятельно своими руками выполненные правильно в домашних условиях, то после монтажа его в назначенное место, выполняют подсоединение к водяному контуру. После полной визуальной проверки всех стыков, можно приступить к пробному запуску. Когда котел водяного отопления входит в газогенераторный режим, тогда начинается эффективная отдача тепла. И всего через 25-30 минут помещение должно прогреться. После всех выполненных работ, всю конструкцию можно покрасить специальной огнеупорной краской, и тем самым придать ей эстетичный вид.

Стоит учесть, что правильно рассчитанные и собранные котлы водяного отопления на дровах значительно эффективнее, чем электро-дровяные или с низким КПД газовые котлы. Котлы на дровах значительно экономичней, и позволяют вам распределять по своему смотрению тепло.

Самодельные котлы отопления на дровах видео:

Дровяные котлы

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

• классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
• пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

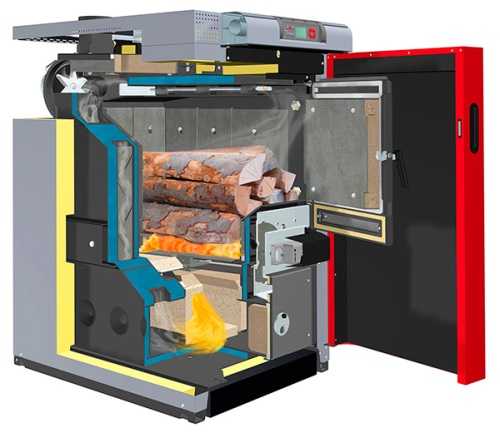

Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

• высокий показатель КПД – от 80% до 93%;
• экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
• можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
• постепенный обогрев помещения;
• при монтаже агрегата не нужно дополнительно обустраивать фундамент;
• существует возможность подключить к водяной системе отопления частного дома;
• экологичность устройства;
• безопасность агрегата;
• не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

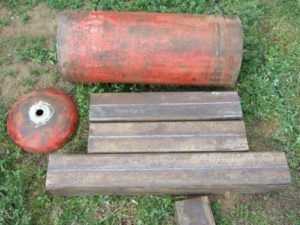

Делаем котел из старого газового баллона

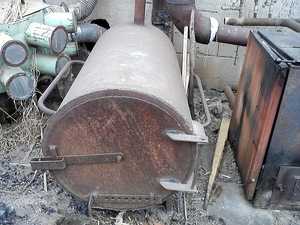

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

• металлические уголки;
• небольшая решетка из металла;
• чугунная дверца;
• лист металла;
• трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

• Из баллона необходимо удалить вентиль при помощи молотка.
• После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
• Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
• В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
• Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

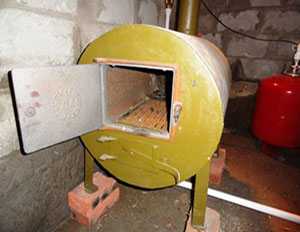

Схема котла из газового баллона

К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.

Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.

Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.

В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

• лист металла толщиной 4-5 мм;
• лист металла толщиной 10-12 мм;
• металлические уголки и решетка;
• трубы для дымоотвода.

Схема простого твердотопливного котла

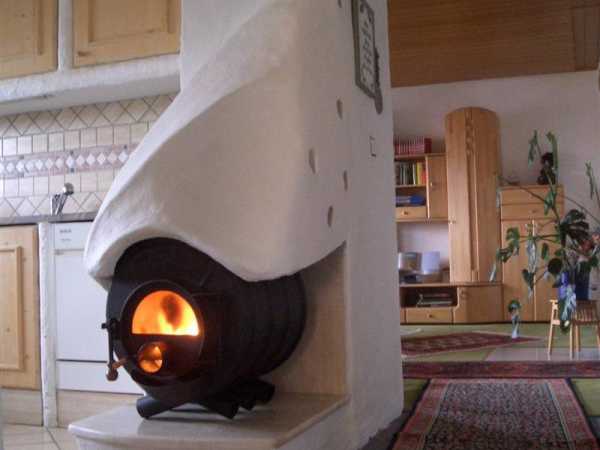

Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

• Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
• В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
• К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

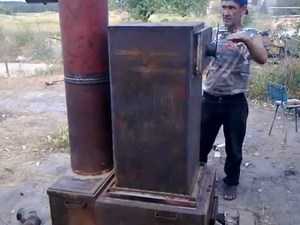

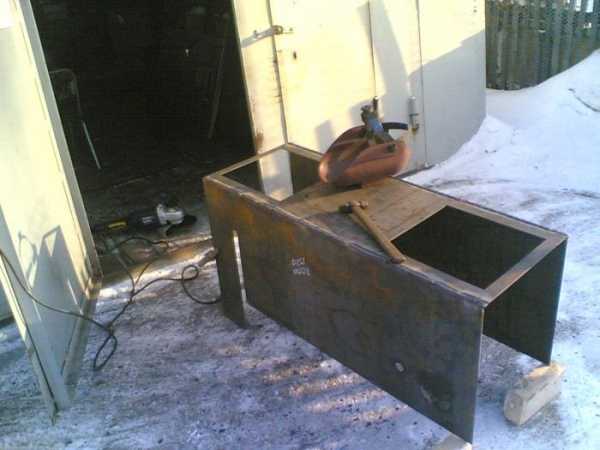

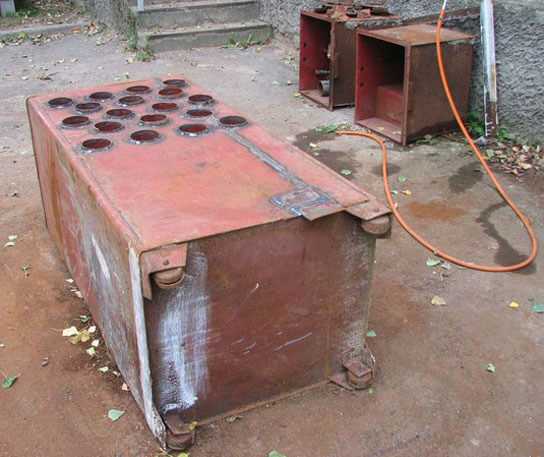

Самодельный котел из листового металла

Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.

Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.

В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.

Приварите крышку к корпусу котла и установите дымоход.

Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

Источники: http://kotlomaniya.ru/tverdotoplivnye/samodelnye-kotly-na-drovah.html, http://o-builder.ru/samodelnye-kotly-otopleniya-na-drovax/, http://kaminyn.ru/na-drovah/raznoobrazie-drovyanyih-kotlov.html

teplosten24.ru

Самодельный котел для водяного отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Водяной котел отопления на дровах

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

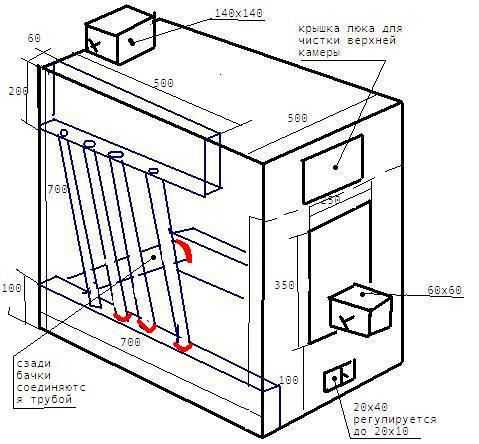

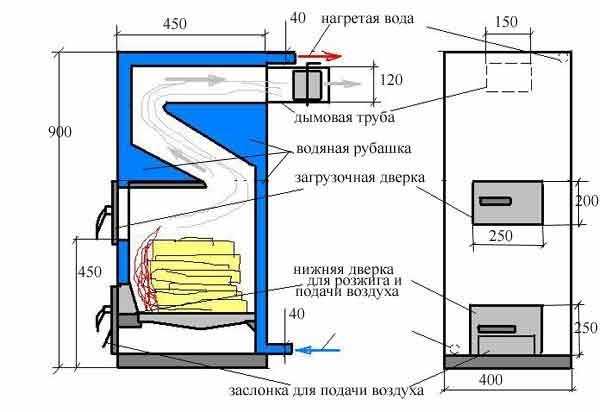

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

• Высокая экологичность.
• Высокий показатель КПД;
• Доступное топливо и низкая стоимость котла;
• Безопасность котла;
• Простые условия эксплуатации;
• Автономность установки.

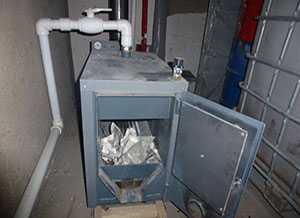

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

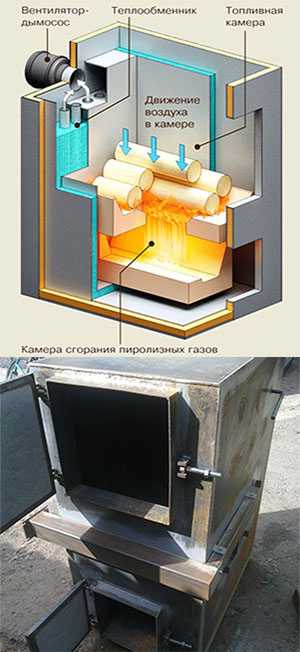

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

• Стальные трубы;
• Прут с сечением в 20 мм;
• Профильные трубы;
• Центробежный вентилятор;
• Различные гайки и болты;
• Лист из стали;
• Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

• Как правильно и точно выбрать место для топки самодельного котла;
• Как наиболее верно рассчитать рабочие параметры теплообменника;
• Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Поделись с друзьями в социальных сетях!

Водяной котел отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление – передача теплоты продукта горения теплоносителю, которое обеспечиваться индивидуальным котлом отопления. Данный способ отопления стремительно набирает популярность не только среди частных или загородных домов, но и многоэтажек. Хотя, к большому сожалению, установить данный вид отопления во всех случаях – невозможно. Каждому предстоит определиться с выбором, ведь газовый котел доступен не каждому, так как является дорогостоящим удовольствием! К тому же, установка и подключение агрегата стоит не мало денег. Что же делать в сложившейся ситуации? Ответ, как оказалось, очень прост: создать свой самодельный котел на дровах, который заменит обычный газовый котел. Водяной котел на дровах занимает первое место по эффективности и предназначен для отопления небольших частных и загородных домов. Подобные котлы обеспечивают дешевое отопление, а также имеют возможность выполнять функцию горячего водоснабжения.

Водяной котел отопления на дровах

Всем известно, что дома в большинстве случаев отапливают газом, но что же делать, если дом расположен вдали от газовой магистрали или владелец дома не имеет возможности купить и установить газовый котел? Созданный Вами отопительный агрегат на дровах с легкостью решит данную проблему. Одним из вариантов может стать электрический котел, но при таком выборе следует помнить, что электричество не дешевое и с каждым днем дорожает, к тому же для больших домов нужен будет мощный котел, который потребует более значимую проводку в Вашем доме.

Создаем котел отопления на дровах своими руками

Бывает, что подобные, собранные вручную котлы не уступают их заводским аналогам ни по качеству и эффективности, ни по мощности. Существует возможность создать отопительный котел на дровах, который не будет уступать заводскому, но, разуметься, при условии, что будут соблюдаться некие правила и рекомендации по его созданию.

Нужно тщательно и точно произвести расчеты будущего твердотопливного котла отопления.

В частном доме всегда найдутся под рукой материалы, которые могут быть использованы для создания отопительного котла на дровах. Особое внимание стоит обратить на расчет рабочей температуры агрегата и толщину применяемого металла. В случаи, если металл имеет слишком малую толщину, а котел отопления слишком высокую температуру, применяемый металл не подойдет, так как будет выгорать.

Читайте также: Какой обогреватель лучше для квартиры?

Для создания котла на дровах можно поискать уже старые котлы, которые вышли из строя, и уже на их основе создать новый. В конечном итоге, получим агрегат, который имеет соответствие с многими заданными условиями. Может быть, Вы можете похвастаться наличием такого раритета, как печь на дровах? В таком случаи Вам очень повезло, ведь она может стать отличным подготовительным материалом для будущего котла отопления на дровах. Пройдитесь по металлоломам, где можно найти массу полезных вещей для сборки котла своими руками, причем его цена будет существенно меньше, нежели приобретенный на заводе аналог.

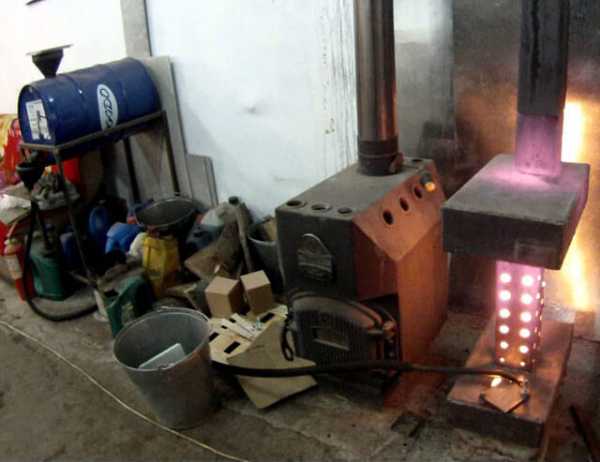

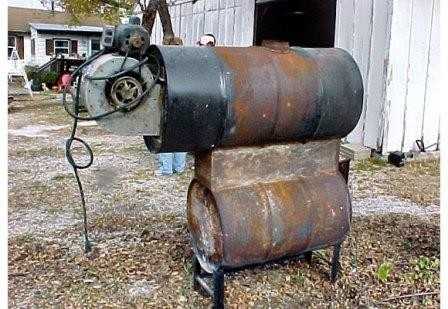

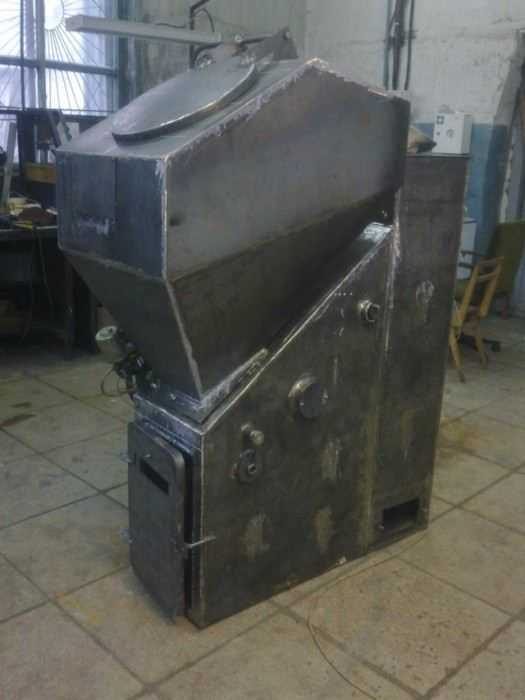

Переносной самодельный котел

Преимущества самодельного дровяного котла отопления:

• достаточно высокая экологичность;
• отличный КПД показатель;
• низкая итоговая стоимость котла отопления и топлива;
• отличная доступность топлива;
• сравнительно высокий порог безопасности котла;
• простота использования агрегата;
• автономность отопительного прибора.

Типы самодельных отопительных котлов на дровах

Главное отличие котлов отопления, сделанных своими руками от заводских – способ сгорания топлива. Обычно, котлы имеют одну камеру, в которой происходит его сгорание.

Пиролизные котлы отопления – котлы, оснащенные двумя камерами сгорания, в нижней происходит горение твердого топлива, а в верхняя предназначена для сгорания газов, выделяющихся в нижней камере, тем самым значительно повышая КПД.

Использования данного вида котла отопления становится намного удобным и быстрым в случаи, если установлена соответствующая автоматика, так как без регулировки пиролизного котла, эксплуатация становиться не только неудобной, но и небезопасной.

Особенность котла состоит в том, что подаваемое топливо, а, именно, дрова, не должны превышать показатель влажности 20%, так как попросту не будет происходить горение в камере.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После проведенных расчетов, стоит приступать к определению материалов и инструментов для создания котла на дровах. Пригодяться такие материалы:

• трубы из стали;
• 20 мм прут с сечением;
• трубы профильные;
• вентилятор центробежный;
• болты и гайки;
• стальной лист;
• шамотный кирпич.

Читайте также: Установка газового котла в квартире, правила и нормы

Создать конструкцию своими руками возможно многими способами. Но для этого, необходимо обладать такими знаниями:

• выбор необходимого места для топки котла отопления;
• расчет необходимых рабочих параметров теплообменника;
• вычисление лучшего варианта водоснабжения.

На просторах нашего сайта можно найти много советов по созданию котла, а также необходимых схем, которые могут быть с легкостью переделаны под себя.

Установка котла

После завершения расчетов, а также комплектации выбранных элементов, стоит приступать к установке котла на дровах. Возьмём на вооружение систему расчета Беляева. Предпринятый внутренний объем котла должен быть одинаковым, но объем рубашки обычно увеличивают для повышения КПД отопительного агрегата. Как только отопительный котел на дровах установлен и размещен на нужное Вам место, следует подумать о его присоединении к водяному контору отопления. Осмотрите котел на наличие дефектов и зазоров. После проверки можно приступить к подключению к системе отопления.

Газогенераторный режим предоставит возможность котлу работать с максимальной эффективностью, что позволяет быстро поднимать температуру в помещении (порядка 20 -30 минут потребуется для обогрева дома).

После правильных расчетов котла отопления, а также системы отопления, при условии, что при сборке котла были соблюдены все рекомендации без допущения ошибок, у Вас появится прекрасный шанс убедиться ,что данный агрегат экономичней и экологичней своих конкурентов – газовых и электрических котлов.

Видео ролик: «Изготовление пиролизного котла своими руками »

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Чертеж самодельного котла на твердом топливе

Демонстрируем вариант создания котла длительного горения, который состоит из толстостенной трубы и стали, диаметр которой равен 300 мм, а длина равна 850 мм. Верхняя часть оснащена отводком диаметр которого 100 мм, а длина составляет 40 см.

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Конструкция данного котла основана таким образом, чтобы оптимально расходовать топливо за счет уменьшения подачи избыточного кислорода в место горения. Конструкционный ограничитель уплотняет дрова, тем самым уменьшая количество кислорода внутри камеры сгорания.

Детали для котла длительного горения

Заготовка состоит из отрезка трубы, диаметр которой равен 60 мм, а длина — 900 мм, то есть, больше, чем основная длина самой печи. Нижний торец ограничителя выполнят функцию стыка с стальным диском, диаметр которого составляет 270 мм. Диск обладает дугообразными лопастями с крыльчаткой. Диаметр внутренней трубы равен 20 мм, чтобы уменьшить количество кислорода, поступившего в зону сгорания.

Размеры деталей котла

Как изображено на рисунках, верхняя часть котла отопления оснащена круглой снимаемой крышкой, которая имеет отверстие. Отверстие имеет диаметр, чуть больше чем наружный диаметр штока ограничителя. Такие размеры позволяют ему свободно двигаться в средине отопительного агрегата.

Верхняя часть самодельного котла

Снизу корпуса нашего котла должно располагаться прямоугольное отверстие, которое закрывается дверцей. Данное отверстие предназначено для удаления отходов продуктов горения, а также, в некоторых случаях, для поступления дополнительного кислорода при розжигании. Более низкая скорость горения в камере позволяет топливу выделять меньше золы и копоти.

Читайте также: Жидкотопливный котел отопления

Существует несколько способов передачи тепла из камеры сгорания системе отопления:

1. способ прост в реализации, основан на создании водяной рубашки вокруг всей зоны горения, напоминая термос;
2. способ сложный в реализации, основан на подводе теплоносителя во внутрь поршня, который прижимает дрова во время процесса горения.

Ниже продемонстрирован теплообменник банной печи, которая располагает статическими элементами, следовательно, рубашку нужно устанавливать непосредственно в камере сгорания.

Теплообменник в самодельном котле

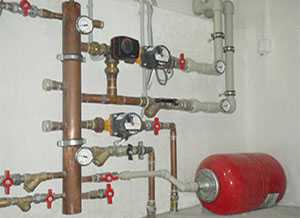

Система отопления может обладать баком аккумулятором. В этом случаи, трубопроводы присоединены к баку для отвода нагретого, а также притока охлажденного теплоносителя.

Ниже показана принципиальная схема работы котла длительного горения.

Принципиальная схема работы котла длительного горения

Первым делом, необходимо загрузить топливо в соответствующее отверстие в верхней части корпуса котла. Затем поджечь верхнюю часть объема топлива. На дрова опирается ограничитель, который предотвращает поступление избыточного кислорода в камеру сгорания. Непосредственно, величина штока играет главную роль в скорости горения топлива. В процессе горения, шток опускается, с опустошением камеры, сигнализируя об окончании топлива в топке. Использовать можно различные топливные материалы, начиная от брикетов заканчивая углем и пеллетами.

В начале данного раздела показан подробный чертеж конструктивных элементов самодельного котла длительного горения.

Чертеж более подробно указывает на габариты, размеры элементов и деталей, демонстрируя полную картину происходящего. Котел может быть использован как в отоплении загородного дома, так и обеспечения теплом сельскохозяйственный сектор. Также, самодельная конструкция с легкостью отопит теплицы, бани, склады, помещения. Главным достоинством данного изобретения является дешевизна использования и создания, простота использования и конструкции, являясь отличным вариантом экономии Ваших денег.

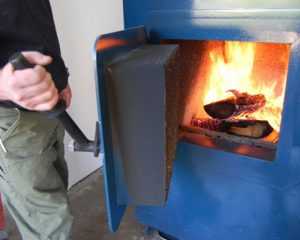

Видео ролик: «Процесс закладки дров и розжига котла созданного своими руками »

• Как выбрать твердотопливный котёл и чему уделить внимание?
• Установка газового котла в квартире, правила и нормы
• Инверторные котлы отопления
• Как самостоятельно рассчитать мощность котла отопления?

• Следующая Преимущества и недостатки индукционного котла отопления
• Предыдущая Автоматика для газовых котлов отопления

Водяной котел на дровах своими руками

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

1. экологичность;
2. хороший показатель КПД;
3. низкая себестоимость материалов и топлива;
4. безопасность;
5. приемлемые условия работы;
6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы :

1. трубы из стали;
2. прут, имеющий сечение в 20 мм;
3. профильные трубы;
4. вентилятор центробежный;
5. болты и гайки;
6. стальной лист;
7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы. работающие на дровах при печи, подразделяются на следующие категории:

1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная. то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы. затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь. и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Источники: http://legkoe-delo.ru/remont-doma/raznoe/30934-samodelnyj-vodyanoj-kotel-otopleniya-na-drovakh-svoimi-rukami-dlya-otopleniya-doma, http://kotlu.ru/tverdotoplivnye/vodyanoj-kotel-otopleniya-na-drovax.html, http://bane.guru/pechi/vodyanoy-kotel-na-drovah-svoimi-rukami.html

teplosten24.ru

Чертежи самодельных котлов на дровах. Какую выбрать конструкцию котла? Способы реализации длительного горения

Обеспечить на зиму свое жилище теплом – очень важная задача. И если в городе ее выполнение берут на себя специальные службы, то за городом очень часто все приходится делать своими руками, в частности, делать и устанавливать агрегаты для отопления.

В данном материале мы расскажем о самодельных котлах длительного горения, которые работают на дровах.

Конечно же, котел отопления, работающий на различных видах топлива, можно приобрести в продаже. Однако, тот же газовый котел не везде сможет работать, а вот котел на дровах может отопить дом независимо от того, как далеко он расположен от газовой магистрали.

Помимо прочего, самодельные котлы длительного горения по сравнению с простыми печами отличаются более длительным периодом между загрузками дров, при этом эффективность обогрева помещения не снижается. Помимо всего, мы предлагаем вам посмотреть видео на тему сборки котлов длительного горения своими руками.

Принцип работы котла длительного горения

Длительность горения дровяного котла зависит от его конструкции и процессов, происходящих изнутри. Принцип работы котлов такой: топливо сжигается сверху вниз, а не наоборот, как в обычной печке на дровах. В топке обычного котла или печи сначала сгорает нижний слой, после чего горячие потоки поднимаются и втягивают в горение все слои, дрова при этом очень быстро сгорают и их нужно добавлять каждые несколько часов, иначе печь остынет.

В котлах же длительного горения сначала сгорает верхний слой, а потом огонь идет ниже и захватывает каждый последующий слой дров. Одна закладка топлива позволяет ему тлеть примерно в течение 30 часов , а после полного его сжигания золы и сажи остается минимум.

Режим регулировки позволяет дровам тлеть очень продолжительное время — более суток, а после их полного сжигания сажи и золы остается минимум.

Но стоит помнить, что котлы длительного горения, сделанные своими руками, в жилых помещениях лучше не ставить

, поскольку они не могут гарантировать вашу безопасность при применении. Лучше всего ими оснащать такие помещения, как:

• технические;
• производственные;
• теплицы;
• строящиеся дома.
• жилые дома до момента обустройства основной отопительной системы.

Плюсы самодельного котла длительного горения

Несмотря на то, что котлы на дровах, сделанные своими руками, можно устанавливать не везде или применять в качестве временного решения в жилых помещениях, многие отдают им предпочтения, поскольку они просты в эксплуатации и отличаются высокой отдачей при отоплении.

Преимущества таких котлов:

Как своими руками собрать дровяной котел

В регионах страны, где нет природного газа, очень ценится твердое топливо, на основе которого работают котлы отопления. При этом практически в каждом таком регионе есть специальные предприятия, которые могут снабдить твердым топливом.

Котлы длительного горения могут работать не только на дровах , но и на таких видах твердого топлива, как:

• опилки;
• пеллеты;
• торф;
• уголь.

Материалы для изготовления котла своими руками

Чтобы собрать котел своими руками, нужен материал для корпуса. Для этого могут подойти:

• металлические трубы с большим диаметром;
• бочки;
• круглые баки;
• газовые баллоны и другие емкости.

Чаще всего емкости бывают стальными и чугунными , давайте рассмотрим, чем отличаются по характеристикам эти два материала:

Стальные котлы более популярны среди пользователей. Если вы захотите собрать котел своими руками, помните, что нужно при этом обеспечить правильную подачу воздуха с возможностью регулировать процесс сжигания дров. Чтобы этого достичь, нужно сделать следующее:

• грамотно просчитать мощность конструкции;
• выбрать качественные материалы;
• предварительно подготовить чертеж конструкции;
• уметь качественно делать сварные швы;
• четко соблюдать технологию установки конструкции.

А теперь давайте рассмотрим наиболее простые конструкции котлов длительного горения, которые можно собрать своими руками:

• на основе железной трубы;
• на основе бочки;

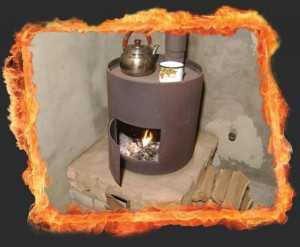

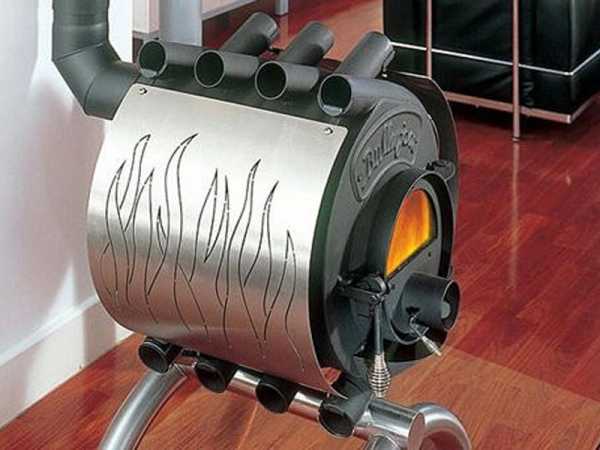

• буржуйку;
• «Слобожанку».

Конструкция на основе железной трубы

Параметры конструкции должны быть такими:

Внизу конструкции должна располагаться дверца для добавления дров, а для поддува и очищения емкости от сажи нужно поставить колосниковые решетки.

Внутри конструкции нужно разместить трубу с меньшим диаметром , соединить с трубопроводом, который идет по помещению для естественного движения теплоносителя. Далее система наполняется водой, которую можно нагревать для бытовых нужд и применять для отопления. С наружной стороны устанавливаем заслонки, которые контролируют количество поступающей из бака воды.

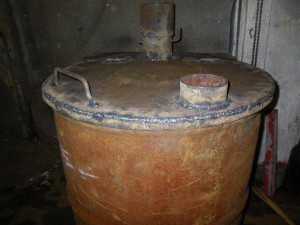

Бочковая конструкция котла

Работа в данном случае выглядит так:

• обрезаем верхний обод бочки и выравниваем;
• на крышке, способной закрываться герметично, вырезаем отверстие диаметром в 150 мм для вывода угарного газа;
• дымоход должен быть размещен под небольшим углом к вертикальной поверхности;
• крышка должна быть прочной и огнеупорной. Сделайте в ней еще отверстие на 100 мм для доступа кислорода;
• трубу ставим так, чтобы газы могли вертикально выходить наружу;
• заслонка не должна быть размеще

technosvarmet.ru

как сделать отопительный котел для дома, водяной, газовый, на дровах, на твердом топливе

Содержание:

Чтобы сэкономить средства, котел для отопления загородного дома можно соорудить самостоятельно. Для этого рекомендуется воспользоваться одной из проверенных схем.

Общая информация

В работе всех самодельных котлов отопления реализуется общая идея, подразумевающая передачу высвобожденной энергии сгорающего топлива на теплообменник. Внутри него находится вода, которая после нагревания разносит тепло по всему жилищу.

На продуктивность работы котла напрямую влияет два основных фактора:

1. Особенности устройства теплообменника. По мере расширения площади теплового контакта топки и бака с водой происходит увеличение интенсивности передачи от сгорающего топлива к воде.
2. Эффективность сгорания топлива. Очень важно обеспечить подачу кислорода в топку в полном объеме, остерегаясь при этом улетучивания вместе с продуктами горения пиролизного газа. Он несет в себе много тепловой энергии, как и пары жидкого топлива.

Рекомендуется создать такие условия работы самодельного котла отопления, чтобы температура продуктов сгорания была как можно меньшей (это способствует увеличению КПД котла). Также важно понимать, что небольшая температура в дымоходе будет способствовать долговечности и безопасности эксплуатации всего оборудования. Самые удачные модели самодельных котлов отопления на твердом топливе выдают на выходе температуру, не превышающую +150 градусов.

Условия эффективной работы

Устройство самодельных агрегатов зависит от следующих факторов:

1. Какие используются материалы. При возможности рекомендуется делать выбор в сторону жаропрочной нержавеющей стали: она прослужит на порядок дольше, чем обычные стальные листы. Однако из-за доступности зачастую применяется именно последний вариант: его проще найти, выложив за приобретение гораздо меньшую сумму.
2. Есть ли возможность качественной обработки. Литая чугунная печь может быть смонтирована исключительно в фабричных условиях. Закупать для этих целей необходимое оборудование попросту невыгодно.

По этой причине традиционным материалом для самостоятельной реализации являются стальные листы толщиной до 5 мм, которые без проблем обрабатываются при помощи болгарки, газового резака и электросварки.

Особенности чертежа водяного котла отопления зависят от типа используемого топлива и того, как нагретый теплоноситель циркулирует по контуру:

• Чтобы нагретый теплоноситель двигался по трубам за счет естественной конвекции, емкость под воду должна иметь большую высоту. Кроме того, патрубки и все остальные трубы системы должны обладать значительным диаметром. Дело в том, что мере снижения внутреннего сечения увеличивается сопротивление движению воды. В таком случае шансы получения нужной скорости циркуляции без насосного оборудования очень мизерны.
• Если применить насос, разрешается применить трубы меньшего диаметра, снизив также бака. При этом важно понимать, что в случае перебоев с подачей электрической энергии греющийся котел может попросту разорвать паром из-за прекращения циркуляции воды.

Это объясняет наличие следующих рекомендаций при обустройстве любого котла:

• Диаметр всех патрубков и трубопровода должен быть не менее 1/4 дюйма (32 мм).
• В тех случаях, когда циркуляционный насос останавливается, это влечет за собой уменьшение скорости циркуляции воды и повышение ее температуры. Во избежание печальных последствий лучше всего для организации контура не применять металлопластиковые или полипропиленовые трубы. Дело в том, что эти материалы плохо переносят высокие температуры. Оптимальный вариант – оцинкованные изделия, с герметизацией стыков льном с суриком или краской.

Самодельный котел на дровах

Основой простейшего самодельного отопительного котла на дровах выступает пара отличающихся по диаметру труб, помещенных друг в друга. Внутренняя служит топкой, внешняя – емкостью для воды. Чтобы свести сварочные работы до минимума, лучше всего взять цельную толстостенную трубу значительного диаметра. При этом формы и размеры изделия могут отличаться: на это влияет то, какой именно материал есть под рукой. Нередко сварная топка прямоугольной формы устанавливается в цилиндрическую водяную емкость. Еще один вариант, как сделать котел для водяного отопления – поместить внутрь топки змеевик или теплообменник (трубы в поперечном или продольном порядке).

Подобные конструкции отличаются значительной универсальностью. Самодельный котел из трубы правильнее называть не дровяным, а твердотопливным. В качестве топлива, наряду с дровами, можно также использовать пеллеты, брикеты сухого торфа и уголь. При этом изготовить самодельный котел отопления из трубы несложно. Обратной стороной медали выступает его довольно низкий КПД. Читайте также: «Какие бывают самодельные котлы отопления для частного дома – варианты изготовления своими руками».

Пиролизная модель котла для отопления

Если древесину нагреть до +200-800 градусов, ограничив при этом доступ кислорода, начнется процесс разложения материала на древесный кокс и пиролизный газ, с выделением тепловой энергии. Чтобы горячий пиролизный газ воспламенился, к нему достаточно подмешать воздух: это позволяет получить большое количество тепла.

Последствия этого решения:

• Значительное повышение КПД прибора, вплоть до 92%.
• Увеличение продолжительности работы котла на одной закладке. Лучшие модели способны работать почти 12 часов (против 4-х у традиционных конструкций).
• При сгорании топлива почти не остается золы и пепла.
• Процедурой горение газа можно управлять в автоматическом режиме. Это позволяет довести удобство эксплуатации самодельных котлов для отопления дома до уровня электрических и газовых моделей.
• Чтобы добиться эффективного раздельного сжигания твердой и газообразной фракций, необходимо использовать максимально сухие дрова. Если их влажность превышает 30%, горения пиролизного газ из-за большого объема водяных паров заметно утрудняется.
• В основном самодельные котлы функционируют исключительно на дровах. Как результат, температура горения на порядок ниже, чем у того же угля.
• Затраты на обеспечение топливом самодельного газового котла для отопления пиролизного типа заметно выше, чем у традиционного твердотопливного котла с одной топкой. Однако он окупается достаточно быстро (3 – 4 отопительных сезона).

Обогреватель на отработке

Оригинальностью отличается конструкция самодельного отопительного котла на отработке, где масло перед сгоранием нужно испарить. После розжига, по ходу набора прибором рабочих параметров, масло начинает капать на разогретую подставку, сразу превращаясь в горючие газы. В результате их сгорания происходит нагревание теплообменника. Вместо масла можно запросто использовать солярку: никакое переоснащение при этом не потребуется.

Электрический котел

Это самая простая разновидность самодельных отопительных котлов. ТЭН нужно вставить в корпус (вертикально расположенная труба). Местом коммутации обратной трубы выступает низ корпуса, подача же подводится сверху. Учитывая текущие цены на электрическую энергию, такие котлы являются наиболее дорогими в плане эксплуатации. К тому же действующие нормы по технике безопасности запрещают использование приборов мощностью более 7 кВт в сетях с напряжением 220 В. Перейти на 380 В не всегда просто.

Что касается индукционных котлов, то самодельная их модификация имеет вид толстостенной трубы из пластика, с намотанным вокруг нее эмалированным проводом. Его коммутируют со сварочным инвертором (сила тока на выходе должна быть примерно 15 А). Внутри находятся рубленые прутки из стали или куски толстой проволоки: во время движения через них вихревых токов происходит высвобождение тепловой энергии.

Подводка обратного трубопровода осуществляется снизу, а подающего – сверху. После заполнения контура водой можно производить запуск агрегата (если воду не залить, пластик мгновенно расплавится). Потребности в установке циркуляционного насоса в этом случае нет, т.к. нагретая вода двигается за счет собственной конвекции.

teplospec.com

Самодельные котлы длительного горения на дровах

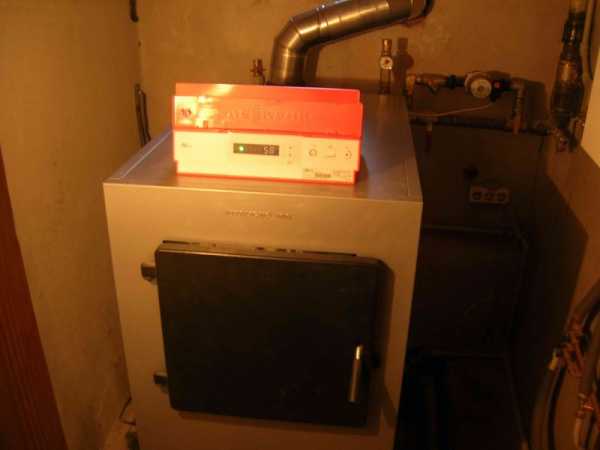

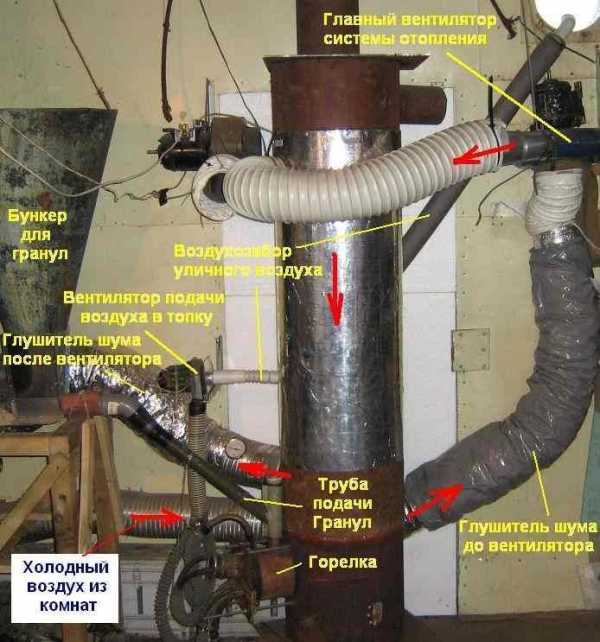

Самодельный немецкий твердотопливный котел

В зимний период в условиях нашей климатической зоны человек может чувствовать себя комфортно только при условии, что его жилище отапливается. И нередко это делается самодельными котлами длительного горения на дровах. Производители предлагают огромный ассортимент котлов, работающих на разных видах топлива, но наиболее предпочтительными являются газовые котлы. Однако выбрать подобный агрегат не всегда возможно, поскольку пока еще не во всех регионах страны используется газ. Причина — отсутствие его подвода по магистральным трубопроводам.

Основным преимуществом самодельного котла, работающего на дровах, по сравнению с обычными печами является продолжительный период между загрузками топлива без уменьшения эффективности обогрева помещения.

Принцип работы котла

Длительность горения котла, работающего на дровах, обеспечивается его конструкцией и происходящими внутри процессами. Принцип работы подобного устройства состоит в сжигании топлива сверху вниз, а не наоборот, как в традиционных печах. В топках обычных котлов или печей сгорает сначала нижний слой, и горячие потоки поднимаются вверх, втягивая в процесс горения слой за слоем. Дрова в этом случае прогорают быстро, и их приходится подкладывать каждые 3–4 часа. При отсутствии новой порции топлива печь или котел быстро остывает.

Многим людям, живущим в загородном доме, знакомо чувство неприятной прохлады и ожидания, когда же затопят остывшую за ночь печку, чтобы помещение прогрелось, и можно было встать из-под одеяла.

Обратите внимание! В котлах длительного горения, работающих на дровах, вначале сгорает верхний слой топлива. Затем огонь перемещается ниже, захватывая следующий ряд поленьев или пеллет.

Режим регулирования позволяет одной закладке дров активно тлеть в течение долгого времени — до 30 часов, а после полного сжигания топлива при подобной схеме работы котла остается минимальное количество сажи и золы.

Самодельные котлы не рекомендуется использовать в жилых помещениях, так как они не обладают достаточным уровнем безопасности. Их устанавливают в технических и производственных зданиях, в теплицах и недостроенных домах в качестве временных обогревателей. Они нужны до момента, пока не будет обустроена основная отопительная система, отвечающая всем требованиям пожарной безопасности и принятая в эксплуатацию соответствующими организациями.

teplospec.com

Самодельные котлы длительного горения на дровах

Самодельный немецкий твердотопливный котел

В зимний период в условиях нашей климатической зоны человек может чувствовать себя комфортно только при условии, что его жилище отапливается. И нередко это делается самодельными котлами длительного горения на дровах. Производители предлагают огромный ассортимент котлов, работающих на разных видах топлива, но наиболее предпочтительными являются газовые котлы. Однако выбрать подобный агрегат не всегда возможно, поскольку пока еще не во всех регионах страны используется газ. Причина — отсутствие его подвода по магистральным трубопроводам.

Основным преимуществом самодельного котла, работающего на дровах, по сравнению с обычными печами является продолжительный период между загрузками топлива без уменьшения эффективности обогрева помещения.

Принцип работы котла

Длительность горения котла, работающего на дровах, обеспечивается его конструкцией и происходящими внутри процессами. Принцип работы подобного устройства состоит в сжигании топлива сверху вниз, а не наоборот, как в традиционных печах. В топках обычных котлов или печей сгорает сначала нижний слой, и горячие потоки поднимаются вверх, втягивая в процесс горения слой за слоем. Дрова в этом случае прогорают быстро, и их приходится подкладывать каждые 3–4 часа. При отсутствии новой порции топлива печь или котел быстро остывает.

Многим людям, живущим в загородном доме, знакомо чувство неприятной прохлады и ожидания, когда же затопят остывшую за ночь печку, чтобы помещение прогрелось, и можно было встать из-под одеяла.

Обратите внимание! В котлах длительного горения, работающих на дровах, вначале сгорает верхний слой топлива. Затем огонь перемещается ниже, захватывая следующий ряд поленьев или пеллет.

Режим регулирования позволяет одной закладке дров активно тлеть в течение долгого времени — до 30 часов, а после полного сжигания топлива при подобной схеме работы котла остается минимальное количество сажи и золы.

Самодельные котлы не рекомендуется использовать в жилых помещениях, так как они не обладают достаточным уровнем безопасности. Их устанавливают в технических и производственных зданиях, в теплицах и недостроенных домах в качестве временных обогревателей. Они нужны до момента, пока не будет обустроена основная отопительная система, отвечающая всем требованиям пожарной безопасности и принятая в эксплуатацию соответствующими организациями.

Преимущества самодельных отопительных котлов на дровах

Прежде всего потребителей в рассматриваемых твердотопливных котлах привлекает простота эксплуатации и высокая отдача при отоплении помещений.

К их достоинствам также можно отнести:

• несложную регулировку процесса активного тления;
• продолжительное время горения без необходимости дополнительной подачи топлива;
• доступность самостоятельного изготовления благодаря бесхитростной схеме конструкции;
• долговечность;
• высокий КПД;
• конкурентоспособность;
• максимально полное сжигание топлива.

Самодельные конструкции дровяных котлов длительного горения

В районах, где отсутствует природный газ, отопительное оборудование, работающее на твердом топливе, ценится очень высоко и пользуется спросом у потребителей. Практически во всех населенных пунктах имеются свои лесопилки или деревообрабатывающие предприятия, поэтому вопроса о том, где взять топливо, не возникает. Тем более в регионах, добывающих уголь.

Твердотопливные котлы длительного горения способны работать не только на дровах, но и на опилках, пеллетах, торфе, а при необходимости — на угле.

Котел для дома

Корпус для самодельных котлов изготавливают из металлических труб большого диаметра, бочек, круглых баков, газовых баллонов и других цилиндрических емкостей. Наиболее распространенными материалами для них являются чугун и толстостенная сталь. Каждый из материалов имеет как положительные, так и отрицательные особенности:

1. Чугун славится стойкостью к коррозионным процессам, выдерживает более высокие температурные режимы, чем сталь, и медленнее остывает. Но он достаточно хрупкий, а изделия из него обладают значительным весом и имеют высокую себестоимость. Хотя насчет долговечности чугунных конструкций вряд ли кто-то будет спорить.
2. Сталь легче, прочнее и дешевле. Кроме того, она намного быстрее прогревается. Материал легко поддается сварке, поэтому котлы герметичны и проще ремонтируются. Но образующийся при сжигании топлива конденсат способен постепенно разрушить стенки топки. Поэтому в промышленном исполнении внутренняя поверхность твердотопливных котлов защищается керамической футеровкой, но это недоступно при самостоятельном изготовлении оборудования.

Несмотря на основной недостаток стальных котлов, состоящий в склонности к коррозии, они пользуются большей популярностью у потребителей.

При самостоятельном изготовлении котла длительного горения главной задачей является обеспечение правильной подачи воздуха с возможностью регулирования процессов сжигания дров в топке. Для этого необходимо:

• грамотный расчет мощности котла;
• доступные и качественные материалы;
• чертеж конструкции, проверенной временем и опытом других мастеров;
• умение качественно выполнять сварные швы;
• соблюдение технологии монтажа.

Существуют достаточно простые и разнообразные конструкции котлов длительного горения, которые домашние мастера изготавливают своими руками. Приведем некоторые из них.

Вариант первый — железная труба

Печь длительного горения с трубы

Диаметр трубы должен быть в пределах 30 сантиметров, а высота — 85 см. Для отвода угарного газа в конструкции предусмотрена установка в верхней части котла трубы с наклоном не менее 0,1 % к горизонтальной плоскости. Диаметр дымоходной трубы принимается равным 10 см, а соединение осуществляется при помощи сварочного оборудования.

Внизу котла предусмотрена дверца небольших размеров для добавления дров, а для поддува и очистки емкости от золы устанавливаются колосниковые решетки.

Внутри металлической конструкции, играющей роль котла, располагают трубу меньшего диаметра, соединенную с трубопроводом, идущим по всему помещению под соответствующим уклоном для естественного движения теплоносителя. Вся система наполняется водой, которая нагревается и служит для хозяйственных нужд, а также для отопления помещения. Снаружи ставятся заслонки, регулирующие поступление воды из бака.

Вариант второй — бочка

Верхний обод бочки обрезается и тщательно выравнивается. На герметично закрывающейся крышке вырезается отверстие примерно 150 мм диаметром для выведения угарных газов. Дымоход в этом случае располагается под небольшим углом к вертикальной поверхности.

Крышка должна быть надежной и достаточно прочной, а материал для ее изготовления огнеупорным. В крышке делают еще одно отверстие — около 100 мм, которое обеспечит доступ кислорода к оборудованию. Труба устанавливается таким образом, чтобы угарные газы могли выходить наружу практически вертикально.

Наиболее ответственным моментом считается устройство грамотной регуляции выхода отработанных газов за счет правильной установки заслонки. Ее не рекомендуется располагать слишком низко, иначе топливо будет сгорать гораздо быстрее.

Наши «мастера на все руки» нашли еще один способ долгого горения поленьев в печи. Он состоит в постепенном оседании топлива за счет использования специального груза. При совместной работе с подвижным распределителем воздуха такой вариант обеспечивает горение топлива до 60 часов.

Вариант третий — буржуйка

Как зделать буржуйку

Отопление буржуйкой известно со времен гражданской войны, когда в городах отсутствовало тепло от котельных. Вторую жизнь эти печи получили во времена Великой Отечественной войны. В тот период альтернативы просто не существовало. Возле буржуек отапливались и готовили на них еду. Так что эти универсальные печки в то время были незаменимы.

В наши дни они используются в парниках и на дачных участках, в недостроенных домах и на строительных площадках в подсобных помещениях для обогрева рабочих. Современные буржуйки имеют водяной контур, который сможет обеспечить теплом пару радиаторов в помещении площадью в 20–30 квадратных метров.

Заключение

Самодельные котлы, обеспечивающие длительное горение, используются в различных бытовых сферах. Для дачи, теплицы и небольшого загородного дома, эксплуатируемого не круглый год, этот вариант является самым лучшим. Загрузка дров здесь происходит намного реже, чем в традиционных печах, а горят дрова намного дольше.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Самодельный пиролизный котел на дровах

Отопление жилого и хозяйственного помещения обходится сегодня всё дороже с каждым днём. Растёт цена на газ, электричество. Многим приходится искать альтернативные выходы. Частные владельцы домов отдалённых сёл не могут дождаться прихода газового отопления в их дома. На помощь всем жаждущим приходят самодельные котлы на дровах.

Подготовка к изготовлению отопительной системы

Осуществляя своё желание об автономном отоплении, владельцев домов ожидает подготовительный этап к его изготовлению. В первую очередь, хозяева оценивают свои возможности и потребности.

Отвечая на вопрос — как сделать котел на дровах, они приходят к необходимости:

• обладать навыками газосварочных работ. Сварка – единственная возможность скрепления всех деталей в отопительную систему.
• рассчитать размеры, мощность и начертить точный чертёж системы.
• выбрать модель отопительного котла.
• собрать воедино нужные для сборки дровяного отопления материалы.

Никто не станет отказываться от квалифицированной помощи. Применение советов людей с подобным опытом, позволяет не ошибиться на любом этапе работы. Но правило остаётся: послушать и сделать по-своему.

Виды котлов

Каждый оказывается перед выбором вида котла. Подразделяются они по основным различиям функционирования.

Рис. 1 Лучшее топливо для котла – сухие дрова

• Традиционный котёл – это объёмная камера для горения дров. Выделяемое тепло нагревает воду, она распространяется по батареям, перенося тепло в комнаты.
• Пиролизный вид котла выглядит как двухкамерная ёмкость. Нижняя загружается дровами, а в верхней сгорают газы из нижней камеры, получившиеся в процессе их сгорания. Это позволяет сохранять тепло дольше и нагревать дом быстрее. Есть минус: топливо должны быть сухими (не более 20% влажности).

Второй вариант сделать своими руками несколько сложнее.

Что надо иметь под руками?

Осматривают свои запасы, оценивают и составляют список, что нужно найти или докупить.

Список для изготовления самодельного котла отопления на дровах небольшой:

• лист стали не менее 5 мм (можно найти замену – металлическую бочку, старый котёл или печка),
• стальные трубы с толщиной стенки не менее 5 мм,
• радиатор для водяного отопления и специальные трубы,
• детали для крепления (болты, гайки),
• дверца и заслонка.

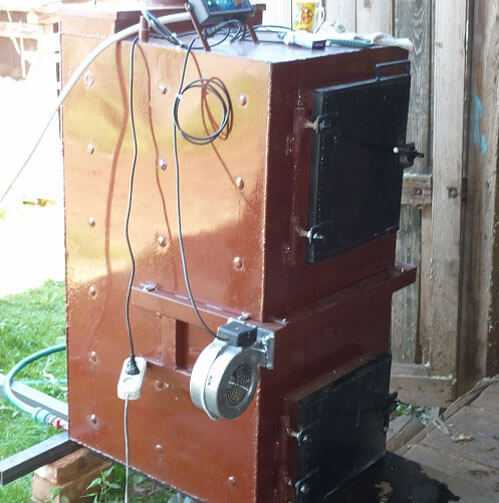

Рис. 2 Самодельный котел для отопления на дровах

Для изготовления отопительного котла можно использовать подручные материалы.

Пиролизный котёл требует дополнительно иметь асбестовый шнур и лист для уплотнения, чугунный лист толщиной 1 см, шамотный кирпич, решётки для колосников и центробежный вентилятор.

Для удобства в последующей эксплуатации самодельного дровяного котла отопления многие дополнительно используют автоматические регуляторы и датчики измерения температуры. Циркулярный насос ускоряет оборот горячей воды и быстрому нагреванию помещения. Чтобы сделать все работы, из оборудования достаточно владеть сварочным аппаратом и приобрести электроды.

Плюсы и минусы дровяных котлов

Несомненные плюсы:

• Высокая безопасность. Выполненные самолично работы не оставляют сомнений в их недочётах.
• Простота эксплуатации. Контроль, обслуживание отопительной системы доступно даже людям пенсионного возраста.
• Экологичность. На дрова нет аллергии, конструкция позволяет сжигать весь мусор в доме без вредных выхлопов в атмосферу.
• Автономность. Когда и сколько необходимо дать тепла в комнаты, решает только хозяин дома. При пиролизном отоплении можно регулировать мощность от 20 до 100%.
• Достижение тепла быстро и своевременно. Увеличить температуру можно в нужный момент. Дровяной наполнитель не единственное топливо при пиролизном отоплении, можно дополнять резину, опилку, ДПВ и т.д.
• Дешевизна. Древесина доступна во всех населённых пунктах по доступным ценам. Пиролизное отопление позволяет экономить при сжигании всякого мусора.

Неотъемлемый минус: периодическое добавление дров в топку. У пиролизного отопления есть ещё один недостаток: зависимость от электроэнергии. В систему монтируется электрический вентилятор для поддержания тяги. Продолжительность работы пиролизных систем без дополнительного внесения топлива длиннее: от двенадцати до тридцати часов.

При низких температурах пиролизное отопление освобождает от постоянного подбрасывания. Возможен переход на двух или на одно разовый подход к топке в сутки. Учитывая продолжительность отопительного сезона, такой расклад высвобождает достаточно времени.

Собираем отопительную систему

Умелец составляет чёткий чертёж котла на дровяном топливе. На плане проставляются: место установки агрегата, его габариты, способы подачи воды. Переставить котёл в будущем по первому требовании не будет возможности. Если ремесленник не обладает чертёжными талантами, можно поискать оптимальный вариант чертежа отопительной системы для вашего дома в интернете. Подбор нужного чертежа может занять много времени, но оно того стоит.

Мастер работает точно по избранной схеме самодельных отопительных котлов на дровах. Метод матрёшки (один внутри другого) самый эффективный. Все остальные (сбоку, друг над другом) не дают такого КПД. Ёмкость с водой помещается в бак с дровами. Прямого их соединения советуют избегать: даже небольшая оплошность в сборке приведёт к попаданию воды в огонь, и он плохо будет гореть или потухнет. Попадание сажи и копоти в воду приведёт к загрязнению системы.

Завершив всю сборку, котёл устанавливают на заранее подготовленное место. Топка оснащается дымоходом с заслонками для выхода дыма наружу. Затем проводят контрольный запуск отопительной системы. От первого опыта работы зависит срок службы конструкции.

Проводят определение КПД: дым из трубы не должен иметь угарный запах. Многие при пиролизном отоплении используют в качестве теплоносителя воздух, а не воду. Сделать такое лучше там, где постоянно люди не проживают. Обращают внимание на относительную близость самодельных котлов отопления на дровах от топлива.

На что обратить внимание

Сделать пиролизное отопление безопасной по противопожарным правилам обязательно. Основание изготавливается из бетона, кирпича. Помещается конструкция пиролизного отопления в нежилом помещении. Перед топкой укладывается металлический лист. Расстояние от стен не меньше 20см. Вентиляционное окно необходимо для притока свежего воздуха. Дымоход утепляют фольгированной минеральной ватой.

Рис. 3 Пиролизное отопление

Встраивание водяного отопления в русскую печь

Многие на этом не останавливаются. Умельцы стараются превратить свой самодельный котёл отопления на дровах, находящийся в жилой комнате в источник уюта, радости для глаз и гордости за свой труд. Некоторые покрывают его огнеупорными красками, обделывают кирпичом или натуральным камнем для придания монументальности. Как возвращение к традициям – соединение с русской узорчатой печью.

Статьи по теме:

Котел БулерьянТвердотопливный котел своими рукамиКотел твердотопливный чугунный

kotlomaniya.ru

главные принципы сборки и установки конструкций

При строительстве дома необходимо учитывать не только архитектурные и дизайнерские особенности, но и возможность обеспечения качественной шумо-, влаго- и теплоизоляции. И если для первых двух параметров достаточно использовать пассивные средства защиты (утеплительные материалы), то для последнего необходимо установить отопительный котел.

К сожалению, хороший самодельный котёл для отопления дома обойдется домовладельцу в хорошую сумму. Можно ли собрать его самостоятельно и что для этого потребуется?

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода).

Эффективность работы такой простой конструкции зависит от двух главных факторов:

• Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
• Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Стоит обратить внимание на следующий факт: конструкция должна предусматривать медленное сгорание топлива. Чем ниже температура распада, тем более высокий КПД будет у отопительного котла. Температура на выходе правильно собранного котла будет не выше 150 градусов.

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

• Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
• Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

Итого: для сборки котла понадобится обычная листовая сталь, толщина которой будет не больше 5 мм, и инструменты, позволяющие проводить обработку этого материала — газовый резак, сварочный аппарат, болгарка.

Какую выбрать конструкцию котла?

Конструктивные особенности самодельного электрического котла отопления зависят от того, какой тип топлива используется для нагревания каркасного зимнего дома. Также значение имеет и способ циркуляции теплоносителя.

Для обеспечения качественного прогревания теплоносителя необходимо сделать высокий теплообменник с большим диаметром отопительных контуров и патрубков.

Если диаметр труб будет маленький, циркуляция теплоносителя будет происходить медленнее, как следствие — необходимость установки насоса.

При наличии циркуляционного насоса можно избежать установки высокого бака и контуров с большим диаметром. Но есть небольшая проблема: если неожиданно отключится электричество и насос перестанет работать, котел может разорвать от давления пара.

Учитывая все особенности конструкции, можно составить общие рекомендации:

• У патрубков отопительного котла и теплопроводящих труб должны быть минимальный диаметр 32 мм.
• Самодельный газовый котел отопления лучше делать не из металлопластика, а из листового металла с оцинкованной поверхностью всех имеющихся резьб

Теперь выберем определенную конструкцию котла с разными вариантами топлива.

Котлы отопления должны быть в любом доме, который предназначен для постоянного проживания. Исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Самодельные пиролизные котлы

При недостатке кислорода и высокой температуре (от 260 до 800 градусов) древесина начинает разлагаться с выделением пиролизного газа и образованием кокса. В результате смешения пиролизного газа с кислородом происходит экзотермическая реакция, сопровождающаяся горением.

В результате котлы, работающие на пиролизном газе, обладают следующими особенностями:

• При правильном конструировании показатель КПД достигает 95%
• Одной закладки дров достаточно для того, чтобы котел работал 12 часов, в то время как обычные дровяные котлы работают по 4 часа с одной закладки
• При сгорании топлива практически не образуется осадка из-за высоких температур
• Можно регулировать горение газа (увеличивать или уменьшать доступ кислорода). Таким образом, управление котлами ничем не уступает автоматизированным системам газовых и электрокотлов
• Котлы могут работать только на древесине, которая имеет меньшую температуру сгорания, чем уголь
• Материалы для создания пиролизного котла обойдутся в несколько раз дороже, чем для обычных дровяных котлов. Но стоимость установки окупится через несколько отопительных сезонов

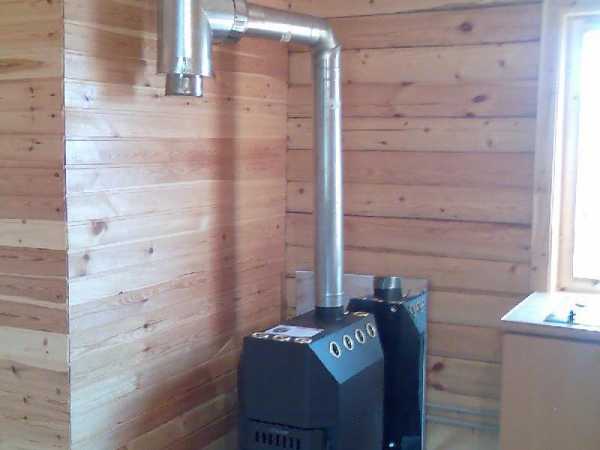

Самодельные дровяные котлы

Простейший вариант конструкции дровяного котла выглядит следующим образом: в большой бочке, представляющая собой бак для теплоносителя, установлена меньшая бочка, которая выполняет роль котла.

Чтобы уменьшить время создания дровяного котла, можно использовать обычные толстостенные трубы с разными диаметрами.

В зависимости от возможностей проектировщика, можно использовать различные модификации и дополнения.

Например, в топке можно разместить теплообменники или змеевики для улучшенной конвекции, или же установить небольшие трубки для подачи кислорода в отопительный бак для усиления процесса горения.

Главное преимущество таких самодельных котлов — это универсальность. Более точное название таких отопительных систем — это самодельные твердотопливные котлы отопления. Можно использовать любое топливо, будь-то уголь, торф, древесина, пеллеты и т.д.

Существенным недостатком является низкий показатель КПД. В этом плане выигрывает пиролизный котел.

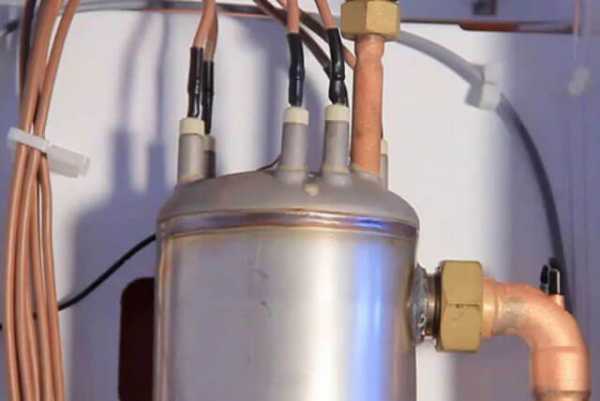

Самодельные электрические котлы

Конструкция электрического котла самая простая в техническом исполнении. В середину вертикально установленной трубы помещается ТЭН, снизу делается подводка к обратному теплопроводу, а сверху устанавливается труба для подачи горячей воды на контур. Вот и все, простейшая конструкция электрического котла готова.

Собрать такой котел легко, но нужно учитывать несколько важных моментов:

• Электрические котлы, учитывая стоимость электроэнергии, являются самым дорогим отопительным средством
• Техника безопасности не допускает подключения электроприборов с мощностью более 7 кВт к бытовым электросетям с напряжением 220 В. А сети с напряжением 380 В имеются не в каждом доме

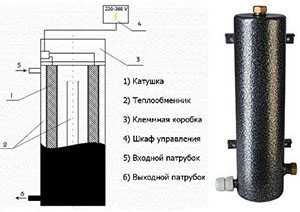

Более сложным и эффективным в плане обогрева является самодельный индукционный котел отопления. Самая простая конструкция представляет собой пластиковую трубку с толстыми стенами, вокруг которой делается обмотка эмалированным проводом. Провод подключается к инвертору для сварки, сила тока у которого на выходе составляет 15 А.

Внутрь трубы помещается металлический предмет (брусок железа, металлическая труба), которая будет разогреваться вихревым движением тока. После этого к конструкции сверху подсоединяется подающий теплопроводник, снизу — выводящий. В конце контур заполняется теплоносителем и котел подключается к питанию.

Важно знать: нельзя проводить пробные испытания индукционного котла без теплоносителя — пластиковая труба сразу же расплавиться.

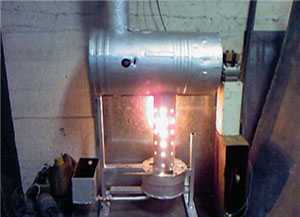

Самодельный масляный котел

Можно сделать конструкцию, позволяющую использовать отработанное масло в качестве топлива. Котел устроен следующим образом: после включения и разогрева топливного бака масло капает на раскаленный специальный поддон, температура которого позволяет сразу же испарять масло для нагрева теплообменника.

В качестве топлива может использоваться любая горючая жидкость — бензин, солярка и т.д.

Недостатки конструкции — это повышенная взрывоопасность при неправильной сборке и очень сложная конструкция.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом, т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь.

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Узнать более подробную информацию про способы сборки котлов можно из видеоматериалов, которые приведены в конце статьи. Желаем вам успехов в создании собственной системы отопления.

Видео о видах самодельных котлов для отопления дома

Пиролизные котлы

Электрические котлы

megabeaver.ru
