Содержание

особенности, виды, технология сооружения, рекомендации по уходу

Мангал для любителей шашлыка и посиделок в дружной компании — приспособление едва ли не первой необходимости. Без него поклонники веселого отдыха на природе — как без рук. Вроде, жить можно, а что-то все-таки не то… Как раз таким людям и адресована эта статья. В ней пойдет речь о мангалах разных видов, а также о том, как сделать жаровню своими руками.

Какой мангал выбрать?

Для того, чтобы ответить на этот, казалось бы, несложный вопрос, нужно, как минимум, знать, где и как часто вы собираетесь его использовать. Для любителей отдыха на природе подойдет один, для дачников — другой, а для хозяина кафе — третий. Конечно же, выбор будет зависеть и от размеров вашего кошелька.

Первое, что нужно знать при выборе мангалов — из чего, собственно, выбирать. Модификаций этих приспособлений для приготовления мяса существует очень много. Рассмотрим их основные достоинства и недостатки.

В зависимости от своей мобильности, выделяют два типа мангалов:

переносные;
стационарные.

Первые, как правило, делают из листового металла. Вторые могут быть металлическими, каменными, кирпичными, а также электрическими и газовыми. Каждый из этих мангалов хорош в определенных обстоятельствах. Например, модели, в которых источниками тепла являются не угли, а газ или электричество — варианты, скорее, домашние. Их обладатели могут есть шашлык в любое время года, причем, не выходя из дома. Однако, сами понимаете, ни о каком аромате горящих углей здесь и речи быть не может: просто жареное мясо.

Если такой вариант для вас неприемлем ни по финансовым, ни по вкусовым, ни по каким-либо другим соображениям, значит, вам следует искать свой мангал среди других моделей.

Тем, кто желает регулярно наслаждаться вкусом запеченного на углях мяса у себя на даче или в загородном доме, стоит подумать об установке стационарного мангала из кирпича. Его, как и любое кирпичное сооружение, ставят на фундамент. Основное преимущество такой конструкции в ее долговечности. По внешнему виду кирпичный мангал обычно напоминает печь, но его дизайн может быть и более оригинальным. Все зависит от фантазии и бюджета хозяев.

Особенности металлических мангалов

Стационарные мангалы из чугуна

Несмотря на долговечность кирпича, большинство гурманов предпочитает модели металлические. Например, у стационарного чугунного мангала масса достоинств.

Во-первых, он имеет достаточно толстые стенки и устойчив к коррозии, а значит, прослужит не менее десяти лет.
Во-вторых, чугун быстро и равномерно прогревается и обладает большой теплоотдачей. В результате мясо готовится быстро и получается необыкновенно вкусным.
В-третьих, такой мангал может стать настоящим украшением вашего участка, если он украшен кованным орнаментом.
Если же поставить мангал в беседку или под навес, вкусный шашлык можно жарить при любой погоде.

Есть ли у такого мангала недостатки? Один, пожалуй, есть. Цена его достаточно высока, но ведь и делают такую покупку не на сезон. За долгие годы деньги, потраченные на приобретение чугунного мангала, окупятся многократно.

Переносные металлические мангалы

В отличие от стационарных, переносные мангалы можно собирать, разбирать и перевозить в багажнике автомобиля. Стоят такие мангалы дешевле, но и служат недолго. Делают их обычно из листовой стали или алюминия. Если вы планируете приобрести переносной мангал, то вам придется выбирать между его мобильностью и долговечностью. Чем тоньше стенки конструкции, тем она, разумеется, легче и дешевле.

Переносные металлические мангалы делят на:

тонкостенные;
толстостенные.

Тонкостенные металлические мангалы

Тонкостенные конструкции делают из тонких (толщиной до трех миллиметров) листов стали или алюминия. Они имеют малый вес, мобильны, дешевые.

Такие модели, в свою очередь бывают:

складные;
разборные.

Конструкция складных металлических мангалов напоминает устройство гладильной доски: ножки в них укладываются под днище ящика. Пользоваться таким мангалом нужно очень осторожно, так как он неустойчив.

Разборный металлический мангал иначе называют мангал-дипломат. Название свое он получил за сходство с мужским прямоугольным портфелем. Ножки и стенки этого устройства для приготовления шашлыков складываются в ящик после использования. Он же служит основанием для крепления всех деталей.

У всех тонкостенных металлических мангалов есть один существенный недостаток: они не предназначены для растопки. На открытом пламени тонкий слой металла быстро прогорит. В них засыпают уже раскаленные угли. Да и для длительного использования такие мангалы не предусмотрены. Их разумнее приобретать для пикников на природе.

Толстостенные мангалы из металла

Толстостенные (от 3 до 6 мм) металлические мангалы более долговечны, но и весят больше. Это, скорее, дачный вариант, который после использования легко разобрать и унести на хранение в помещение. Такие модели могут быть усовершенствованными, иметь регулируемый поддув, решетки и выдвижной стол. Еще лучше, если такое устройство будет оснащено крышей, тогда ваши планы поесть вкусного мяса «с дымком» не нарушит даже дождь.

Стать обладателем одной из моделей мангалов несложно. Их можно купить или заказать. Выполненные по вашему проекту, украшенные кованным орнаментом, они могут стать не просто устройством для приготовления вкуснейшего мяса, но и настоящей достопримечательностью вашего участка.

Если же стандартный мангал массового производства вас не устраивает, а заказать дизайнерский вариант не позволяет бюджет, можно изготовить металлический мангал своими руками. О том, как это сделать, пойдет речь далее.

Как сделать мангал своими руками?

Классический мангал, как уже упоминалось выше, это прямоугольный металлический ящик на ножках. Если же вы хотите смастерить приспособление для приготовления шашлыка самостоятельно, ему можно придать любую форму.

Мангал из бочки

При желании можно сделать мангал из пустой металлической бочки. Главное, чтобы она была не из-под краски или горюче-смазочных материалов, а толщина ее стенок позволяла использовать изделие неоднократно. Конечно одной бочкой не обойтись. Вам понадобятся еще и болгарка, сварочный аппарат, дрель и металлические уголки.

Технология изготовления мангала из бочки такова:

Кладем бочку горизонтально и по предварительно намеченной линии срезаем болгаркой верхнюю половину. Торцы оставляем на своих местах. Срезанную часть также не выбрасываем. Она впоследствии станет крышкой мангала.
Из металлического уголка делаем ножки, которые привариваем к торцам.
Опору для шампуров также делаем из двух металлических уголков, которые привариваем по длине бочки с внутренней стороны. Направляющими для шампуров послужат надрезы на уголках, сделанные на расстоянии 4−6 сантиметров друг от друга.
Крышку снабжаем петлями и ручками.

Мангал готов к использованию!

Разумеется, модифицированная бочка относится к категории неразборных мангалов. Если же вам нужна разборная конструкция, то можно изготовить и ее. Состоять такой мангал будет из четырех стенок с отверстиями, прямоугольного дна и четырех ножек. Перед началом работы сделайте чертеж (лучше на листе в клетку) и запаситесь листом стали и теми же инструментами, что и в предыдущем случае.

Разборные мангалы из металла

На чертеже отметьте высоту ножек (она подбирается индивидуально, под ваш рост), размеры стенок и дна, а также расстояние между отверстиями в стенках и прорезями (фасками) для шампуров. Перфорацию лучше делать на высоте от 5 до 10 сантиметров от дна, на расстоянии 7−10 см друг от друга.

Работаем в следующем порядке:

Делаем чертеж мангала, переносим его на лист стали.
Листы стали выбираем от 1,5 мм (чем толще лист, тем больше срок службы), болгаркой по разметке режем их.
Отверстия в стенках делаем дрелью.
При помощи ножовки или болгарки делаем направляющие для шампуров по верхним краям стенок.
Привариваем дно мангала к стенкам.
Ножки делаем из металлического уголка. Нижнюю их часть заостряем, чтобы ножки легче входили в почву.
Уголки привариваем к ящику.

Такая модель тоже будет неразборной, но ее можно модифицировать, сделав разборные ножки. Их удобнее изготовить не из уголка, а из четырех прутьев. На каждый из них следует нанести резьбу, а на дно ящика приварить гайки. Получится конструкция с отвинчивающимися ножками.

Разборные ножки можно сделать и из уголка, просверлив в нем отверстия для болтов.

Мангал можно сделать и полностью разборным. Для тех, у кого нет сварочного аппарата, такой вариант даже более предпочтителен.

Порядок работ:

Первые четыре пункта выполняем так же, как и в предыдущем случае, однако режем стальной лист не четко по разметке, а отступив от нее 3−4 см. Припуск будет необходим для стыков деталей. Далее делаем надрезаем предполагаемые стенки, делаем сгибы, чтобы можно было стыковать углы, затем укладываем дно. Для того, чтобы детали не рассыпались во время использования мангала, сверлим в боковых сгибах отверстия под болты. Ножки делаем по той же схеме, что и в предыдущей конструкции.

Складной мангал

При желании можно смастерить самостоятельно и складной мангал. Он похож на стальной неразборный по своей конструкции. Отличие его в том, стенки такого мангала соединяют друг с другом подвижно при помощи мебельных обвесов. Чтобы они не складывались произвольно в самый неподходящий момент, на верхних кромках стенок приваривают крючки.

Как продлить срок службы самодельного мангала?

Чтобы самодельный мангал служил дольше, его необходимо защитить от коррозии. Конечно, подходящие условия хранения для этого важны, но их недостаточно. Чтобы металлический мангал служил вам дольше, его можно покрасить жаропрочной автомобильной краской, которой покрывают глушители.

Другой вариант — воронение. Это процесс покрытия металла темной пленкой, устойчивой к действию высоких температур. Осуществляют его, выдерживая металлическую конструкцию на протяжении 60 — 90 минут в горячем растворе гидроксида натрия (едкого натра). Для приготовления такого раствора, 50 граммов едкого натра размешивают в литре воды и нагревают смесь до ста сорока градусов по Цельсию. Если раствора нужно больше, количество компонентов увеличивают в нужное количество раз.

Подведем итог. Для выезда на природу (похода) оптимален любой из тонкостенных металлических мангалов. Однако при наличии у вас автомобиля толстостенный вариант все же предпочтительнее, так как прослужит он дольше.

На даче лучше иметь мангал толстостенный. Если вы планируете использовать его регулярно, отдавайте предпочтение чугунному варианту. Если же на шашлык вы собираетесь не чаще пары раз в сезон, подойдет и стальной толстостенный. Все остальные модели, скорее, предназначены для загородных домов, а также хозяев различных кафе.

nashgazon.com

Самодельный мангал

В продаже имеется множество конструкций мангалов, грилей, барбекю и прочих устройств для приготовления мяса на углях. Все эти многочисленные конструкции великолепно смотрятся, одна красивее другой, но вон как они будут работать? Не покоробятся ли, не облезет ли краска – ведь такая вещь должна служить много лет. Поэтому многие любители шашлыка предпочитают изготовить мангал своими руками, зная наверняка, что самоделка – это гарантированное качество. И даже если он получится не таким красивым, как магазинные, то прослужит верой и правдой много лет.

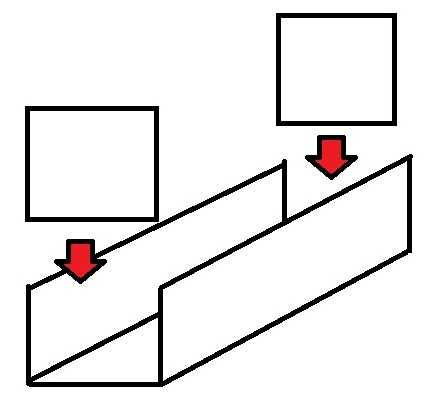

Сварной из листовой стали

Если у вас есть металлический лист толщиной около 2 миллиметров, из него очень просто будет сделать самодельный мангал. Ведь по сути это ящик для углей и шампуров сверху, основа конструкции предельно проста. Поэтому вам придется всего лишь разметить под угольник размеры четырех боковин: двух 150 на 1000 мм, двух 150 на 300 мм и одного днища 300 на 1000 мм. При этом длина мангала – 1000 мм – вполне может быть уменьшена, просто меньше поместится шампуров.

Немного об устройстве вытяжки и вентиляции

В длинных боковинах с нижней стороны сверлится ряд отверстий для воздуха диаметром 15-20 миллиметров. Все это сваривается в прямоугольную коробку – можно пользоваться. Но часто эта, простейшая конструкция дополняется самыми разными приспособлениями. Прежде всего – ножками. Приварите по углам днища четыре гайки и ножки можно сделать из штырей с резьбой.

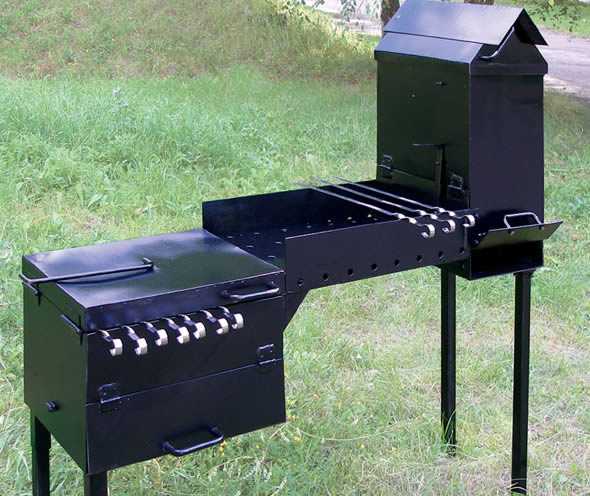

К изделиям приделывают вытяжки с трубой, чтобы дым не мешал жарить шашлыки, небольшие крыши, чтобы дождь на угли не попадал, полочки для мяса и шампуров и многие другие полезные, да и не слишком приспособления. В стремлении сделать конструкции мобильными, умещающимися в багажнике автомобиля, появилось много моделей складных мобильных мангалов, которые также можно сделать самостоятельно.

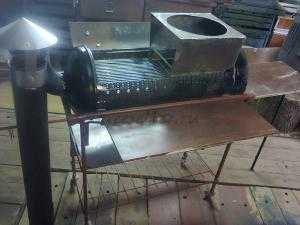

Из бочки или газового баллона

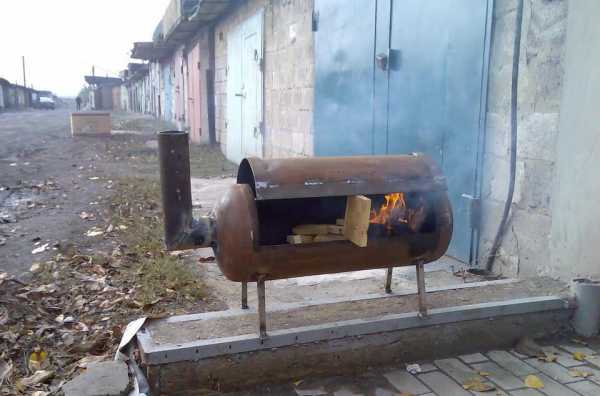

Если в хозяйстве имеется ненужный газовый баллон емкостью 50 литров или похожего размера металлическая бочка (только не из-под ГСМ!), их вполне можно превратить в устройство для приготовления шашлыков. Для того чтобы сделать мангал из газового баллона или бочки, потребуются простой набор инструментов: болгарка, дрель и сварочный аппарат.

Прежде всего надо вырезать половину цилиндрической части баллона, оставив на месте торцы. Получается сразу две детали – сам корпус и крышка. На корпус вдоль продольных разрезов надо приварить металлические уголки: со стороны петель – изнутри, с лицевой стороны – снаружи. Эти уголки будут служить опорой для шампуров. Крышка ставится на металлические петли (предварительно можно приклепать, но потом обязательно приварить: заклепки при хорошем жаре расплавятся) и оборудуется спереди двумя металлическими ручками. Наличие крышки позволит и тепло сохранить лучше, и от дождя при случае защитит. К торцам баллона привариваются рамки, служащие ножками. Аналогично проводятся работы с бочкой.

Украшаем самодельный мангал

Конечно, такими простейшими конструкциями перечень самоделок не ограничивается. Многие умельцы начинают украшать свои детища, добавляя к ним кованые ножки, всевозможные орнаменты. Что ж, вполне понятно, что готовить шашлык должно быть не только удобно, но и красиво.

Но верхом мастерства является массивный стационарный мангал вместе с прилегающей к нему беседкой, с множеством емкостей и рабочих поверхностей, с разделочным столом и мойкой, местом для дров и аксессуаров, с электроприводом вращения шампуров и вертела с подсветкой. А кто-то просто покупает себе одноразовый мангал, о котором речь пойдет далее…

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

tolkostroyka.ru

назначение и типы конструкций, особенности сборки и фото

Представить себе поход с компанией на природу без шашлыка практически невозможно, как и невозможно их приготовить нормально на чем-то еще кроме мангала. Естественно, мангалов на любой вкус полно в супермаркетах, но самодельные мангалы можно сделать так, как нравится именно вам с учетом ваших требований и требований ваших друзей. Давайте узнаем, как сделать металлический мангал своими руками и что для этого требуется. Кроме этого, мы представим вашему вниманию фото мангалов разного типа и их особенности.

Какие существуют разновидности мангалов?

Мангалы подразделяются на такие категории, фото образцов каждого их них представлены ниже:

складные;
барбекю-грили;

переносные;
арт-деко.

Складной мангал отлично подойдет для тех, кто любит ходить в походы или в лес. Они имеют небольшие габаритные размерына природу намало, что, компактны и весят достаточно съемных позволит их легко сложить в походный рюкзак. Если вы любитель разъездов, то лучше всего собирать своими руками именно такой металлический мангал.

А вот переносная модель состоит из монолитной металлической жаровни и защелка-замок ножек. Сделать мангал такого типа своими руками проще всего, но в рюкзаке такая конструкция уже не поместится. Однако, если вы едете на природу наарт-деко, он легко влезет в багажник.

Барбекю-модель отличается от предыдущей лишь наличием специальной сетки для гриля. На ней можно тушить мясо или овощи, накрыв специальной крышкой.

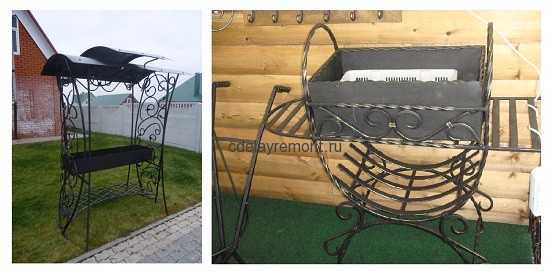

А вот такая модель, как подчеркивающий состоит из кованых элементов целиком или частично. Такие мангалы огромные и могут применяться лишь стационарно. Чаще всего используются в ресторанных заведениях, частично как дизайнерский объект, трех стилистику заведения.

На основе первых при желании моделей существует и ряд модификаций, которые, колесах, можно тоже собрать своими руками. Ниже их перечень с фото:

мангал с металлической крышей;
конструкция на шампурной;
с подставки подставкой;
с двойной жаровней;
разборная металлическая модель.

Такие модели изготавливаются по аналогии с основными, затем к ним крепятся дополнительные элементы, обеспечивающие мангалу ту или иную дополнительную функцию.

Мангалы своими руками

Особенности оформления мангалов фото

Многие, кто желает сделать самодельный мангал из металла, не хочет, чтобы конструкция была обычной и не отличалась оригинальностью. С помощью чего можно придать конструкции оригинальности, давайте посмотрим:

крыша на модель;

ее по бокам;
кованые элементы;
двойное дно;
нестандартная форма конструкции.

Однако все перечисленное может иметь не только эстетическое, но и практическое значение. Так, крыша позволит готовить шашлык при любой погоде и при необходимости также можно оснастить вытяжкой, если готовка проходит в помещении.

Боковые подставки незаменимы в случаях, когда готовится большое количество еды, если проблему быстрого приготовления еды для большой компании сможет решить и двойное дно конструкции.

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

разработка чертежей;
подбор материалов;
порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний.

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

ее с диаметром 1 мм;
сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

арматуру;
трубу;
профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

днище;
боковые стенки;
опорная конструкция;
прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

проволока из металла;
арматура;
жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

вырезается днище и полоски по его периметру;
в боковой полосе делают два отверстия для проволоки или арматуры;
на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
петли приваривают с боковых сторон и вырезают стенки на нужную длину;
делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
по бокам защелка-замок на одинаковом расстоянии;
вырезаются торцы и привариваются по их краям болты;
снаружи стенок по бокам устанавливается подгинаются;
изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.

Как сделать дополнительные аксессуары из металла?

Например, если вы хотите дополнительно оснастить конструкцию сеткой для гриля, порежьте прутики из стальной проволоки и приготовьте два больших прута, чтобы они были длиннее конструкции. На основу длинных прутьев прикручиваются маленькие элементы на расстоянии по сантиметру друг от друга.

Для изготовления крышки для барбекю своими руками приварите с внешней части жаровни две петли. Вес крышки должен быть как минимум 5 кг. Также предусмотрите в конструкции раскаленный, чтобы при тушении продуктов она не соприкасалась с ними. Для мангале из металла, который изготовления потребуется предварительно в разы металл, которому вы придадите соответствующую форму.

Как вы видите на прилагаемых фото, самодельные мангалы могут отличаться оригинальностью выполнения и мультифункциональностью. Все зависит от ваших требований и возможностей. Если все получится, то в следующий раз вы сможете порадовать своих друзей и родных вкусным шашлыком, приготовленном на вы собрали своими руками. А такой шашлык покажется вам вкуснее, чем ресторанный.

pechi.guru

технология, чертежи, схемы (фото и видео)

Что такое мангал: виды мангалов

У нас (бывшие страны СНГ) мангал — приспособление, обычно коробка из металла, которая используется для получения углей и жарки на них мяса (шашлыков), рыбы, различных сосисок, овощей. Можно также взять вместо шампуров металлическую решетку и применять мангал в качестве барбекю.

Этот мангал можно использовать и как барбекю, и как мини-коптильню.

Больше 90% мангалов сделаны из металла, сооружают их также как элемент интерьера из кирпича или камня. Каменные и кирпичные особых преимуществ перед металлическими не имеют, строят их в основном для красоты в усадьбах или ресторанах.

Металлические бывают мобильные (переносные и перевозные) и стационарные. Переносные изготавливают из тонкой стали, они представляют собой хлипкие конструкции, которые очень не рекомендуют опытные шашлычники.

Перевозной или стационарный мангал из металла — наиболее рациональный выбор.

Принципиально отличаются между собой лишь тем, отсоединяются ножки от коробки или нет. Благодаря толстому металлу (от 3 до 5 мм) обеспечивают отличную температуру приготовления продуктов, долговечность, безопасность. Можно на нем заварить кипяток и приготовить гарнир или суп. Кроме того, простота и относительная малая себестоимость дает возможность изготовить мангал собственными руками, что позволяет несколько сэкономить деньги.

Вернуться к оглавлению

Технология изготовления мангала из металла

Вернуться к оглавлению

Мангал из листового металла

Схема резки листа металла для мангала.

В целом сделать самодельный мангал просто: берут листовое железо толщиной от 3 до 5 мм, в магазине или на складе при покупке желательно подготовить заготовку по необходимым размерам (в хорошем магазине есть необходимые приспособления, дома сделать это значительно сложнее).

Затем дома согнуть детали по проточкам.

По бокам с помощью электросварки присоединить боковые стороны.

Потом приваривают (для стационарных) или присоединяют (для перевозных) ножки. Методы для присоединения последних различны, зависят от фантазии и наличия материалов: к коробке привариваются трубки большего диаметра, в них вставляются трубки меньшего диаметра и фиксируются болтами. То же можно сделать с уголками, причем болты лучше фиксировать гайками с барашками. Можно выбрать другие конструкции ножек.

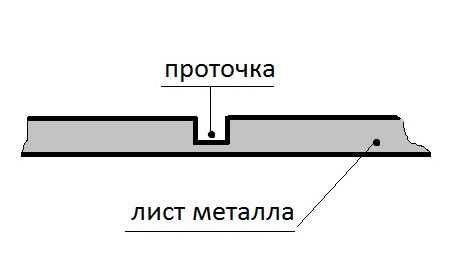

Проточки для сгиба листа металла.

Основные размеры самоделок: длина — 60-100 см (больше не оправдано), высота коробки мангала — от 12 до 20 см (оптимально, по мнению бывалых, — 13 см), ширина — около 30 см. Высота ножек мангала из металла индивидуальна, одни шашлычники советуют располагать мангал на уровне согнутых локтей стоящего человека, другие — немного ниже, чтобы комфортно было готовить шашлык или барбекю сидя.

Желательно сделать выдвижные ручки. Они послужат как для переноски, так и для размещения на них шампуров, посуды, бутылок с водой.

По бокам с помощью электросварки присоединить боковые стороны.

Делать отверстия в корпусе для доступа воздуха или нет — дело вкуса, особой разницы для получения углей и жарки шашлыков по существующему опыту нет.

Мангал необходимо укомплектовать металлическими прутками или решеткой для того, чтобы поставить чайник, кастрюлю, казан.

Самодельный мангал можно украсить ковкой, другими декоративными элементами, которые можно приобрести в магазинах и приварить.

При отсутствии сварки применяют дрель и болты, но это более трудоемко. Сварка все же лучше.

Вернуться к оглавлению

Мангал из газового баллона

Для изготовления мангала из газового балона потребуется Г-образный раструб, дверные петли и металлические ножки.

Самодельное приспособление для шашлыков или барбекю легко изготовить из списанного газового баллона. Для этого сначала выкручивают вентиль, заливают баллон через шланг водой для удаления газа и газолина. После этого болгаркой отрезают дно и верх баллона, отступив во внутрь на 2-3 см от заводского сварного шва. Затем разрезают баллон пополам и приваривают боковушки из металла толщиной 3 мм. Рекомендуют нарастить по периметру баллон листовым железом шириной 5 см. Приваривают ножки, ручки, навесную арматуру — самодельный мангал готов.

Умельцы приделывают другую половину баллона в качестве крышки, но это при желании и умении. Можно использовать вторую половину для изготовления второй самоделки, а потом ее продать, возместив при этом стоимость баллона.

Красить или не красить самоделки термостойкими красками — также дело вкуса. Опытные шашлычники не рекомендуют, так как это все-таки химия.

Инструменты и материалы:

угловая шлифмашина (болгарка),
диски по металлу к ней,
линейка,
электросварка,
электроды тройка,
листовой металл толщиной 3-5 мм (списанный газовый баллон),
материал для ножек,
напильник,
прутки.

Не будет лишним укомплектовать мангал плоскими шампурами из нержавеющей стали с острыми концами. Можно сделать самому, купить хорошего качества самоделки на базаре или заводские в магазине.

1landscapedesign.ru

Самодельный мангал: как сделать

Каждый человек, проживающий в частном доме, знает, что важно не только внутреннее убранство дома, но еще и качественно оформленный участок.

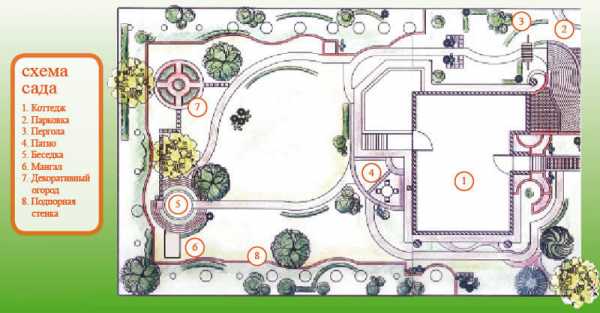

План — схема участка.

На нем не всегда должны быть грядки с помидорами и картошкой, зона отдыха просто обязательна, вне зависимости в черте города дом или за ней. Как известно, во всем мире самый популярный помощник в этом деле — это барбекю. Самодельный мангал может быть, как стационарным, так и переносным, но удобство от переносного заметно в каждом элементе. Каждый, кто делал мангал своими руками, знает, что задача это не простая, но времени требует не много, поэтому игра стоит свеч. В любом случае первым делается чертеж для будущей работы.

Основная работа

Сварочный аппарат.
Уголок 4 мм.
Листовая сталь 3-5 мм.
Чертеж.
Рулетка.
Дрель.
Болгарка.
Винты.
Краска.
Бочка толстостенная и колосник (исключительные случаи).

Суть данного творения рук человеческих в том, что оно не будет занимать много места в нерабочее время, его можно взять с собой на пикник. Особое преимущество — он переносной, а это значит, что больше не будет никаких проблем с местом.

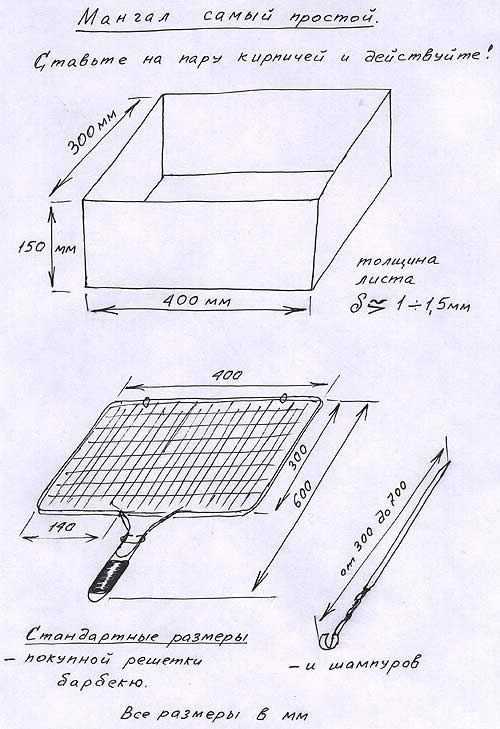

Чертеж самого простого мангала для дачи.

Первым делом разрабатывается чертеж, т.к. без него нельзя ничего сделать, без соответствующего опыта результат будет плачевным.

Подготавливаются листы стали таких размеров, чтобы в итоге получился продолговатый ящик шириной 0,3 м. В длинных листах следует сделать в самом низу в 2 ряда отверстия в шахматном порядке, тогда как те, что будут по бокам, оставляются целыми. Отверстия будут служить для подачи воздуха, т.к. иначе самодельный мангал просто не будет справляться с работой (огонь без постоянного притока воздуха невозможен).

Когда все готово, можно начинать сваривать стальные листы. Первым делом привариваются перфорированные к основанию. А уже потом боковые плотно прикладываются, и сварочником завершается работа. Неважно будут они заварены сбоку от основной пластины либо аккуратно сверху, но важно как это будет сделано. Не должно быть пропущено ни одного сантиметра, т.к. каждая трещина может негативно повлиять на срок жизни самоделки.

При помощи болгарки делаются параллельные насечки на боковых стенках. Ширина каждой насечки должна быть около 2 мм, т.к. туда должен плотно устанавливаться шампур.

Вместо всех этих действий некоторые умельцы приспосабливают толстостенные бочки, в которых прорезают отверстия практически на всю длину, монтируют колосник и делают такие же насечки. Тут уже не потребуется дрель, т.к. поддувать будет с одной из сторон (через которую потом будет выгребаться зола). На отверстия потом крепятся петли, и в нерабочее время самодельный мангал прикрывается крышкой.

Схема изготовления мангала своими руками.

При помощи уголка предстоит сделать поддерживающий каркас, который будет полностью совпадать с контуром рабочей части мангала. Их между собой ни в коем случае соединять нельзя.

Далее изготавливаются ножки для мангала из уголка. Обычно они имеют высоту от 0,9 до 1,2 м в зависимости от роста повара, который за ним будет стоять. Снизу и сверху на ножки привариваются стальные пластины, чтобы получился, по меньшей мере, треугольник, но если площадь будет больше — это даже к лучшему. Нижняя пластина защитит мангал печь для барбекю от проседания, тогда как верхняя позволит надежно соединить ножки и каркас.

Просверливаются 4 отверстия по углам каркаса и по 1 отверстию в верхних пластинах ножек (какая сторона будет верхней, выбирается по ходу дела, т.к. ножки идут строго вертикальные, соответственно, до последнего момента нет разницы). Нарезается резьба под винт и можно пробовать прикрутить. Если все хорошо, то винты при помощи краски в дальнейшем будут зафиксированы в каркасе.

Вернуться к оглавлению

Дополнительные элементы

Чертеж.
Сварочный аппарат.
Уголок 3 мм.
Проволока 3 мм.
Отходы от листовой стали.
Болгарка.
Деревянная столешница.

Ни один самодельный мангал не обходится без решетки, и, если это переносной вариант, то можно использовать сразу 2. От решетки тут одно название, т.к. все прутья идут параллельно (перекрестие возможно, но не имеет смысла). Навариваются они на изготовленный каркас из более тонкого уголка (по своей форме аналогичен поддерживающему, но по размеру вторая решетка будет меньше).

Вторая решетка изготавливается гораздо сложнее первой, т.е. придется при помощи болгарки осторожно выпиливать отверстия в ножках на одной высоте. На обрешетке делаются из тех же пластин в виде буквы «Г» таким образом, чтобы они совпали с прорезями. Нижняя обрешетка не является обязательным элементом, но при ее помощи можно сделать вдвое больше барбекю за счет разведения второго костра прямо под мангалом.

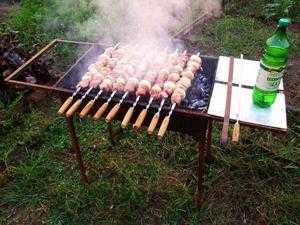

При помощи таких же креплений можно сделать узкий стол (до 10-12 см), который прекрасно будет служить подставкой под приготавливаемую пищу.

Мангал изготовлен. Он прекрасно поместится даже в небольшой автомобиль, на месте собрать его можно за минуту, а если чертеж был подготовлен максимально правильно, то в ближайшие лет 50 с ним ничего не случится.

1landscapedesign.ru

Самодельный складной мангал

Любой пикник за чертой города всегда ассоциируется с поездкой «на шашлыки». А для качественного приготовления шашлыков и барбекю потребуется мангал. Использование его оправдано по многим причинам.

Во-первых, разведение огня на траве не слишком хорошо по отношению к природе. Ведь кострища годами могут не зарастать.
Во-вторых, это не соответствует нормам пожарной безопасности.

В-третьих, для шашлыка требует ровный и сильный жар. От углей в костре, которые обдувает постоянно ветер, такой жар получить достаточно сложно.

Разумеется, что таскать за собой цельный мангал никто не станет. Поэтому напрашивается логичный вывод: мангал должен быть складным либо сборным. Сборные мангалы имеются в продаже. Однако после сборки разобрать их не так-то и просто. Хоть сами по себе такие мангалы достаточно неплохи, но от жара сильно коробятся, а в ножках заклинивают пластины. Даже если вам удастся разобрать такой мангал после сборки, то потом уж точно не удастся собрать его обратно. Только сажей зря перепачкаетесь.

Лучше всего самостоятельно изготовить из обычного листового металла складной мангал, легкий и простой для транспортировки. В конструкции необходимо предусмотреть, чтобы мангал мог быстро складываться и раскладываться. Так же он не должен пачкать сажей. Для этой цели закопченная внутренняя поверхность мангала должна быть закрытой.

Мангал, изготовленный по данным чертежам, будет в сложенном состоянии представлять собой кейс с удобной транспортировочной ручкой. Внутри же будут находиться шампуры и решетка для гриля. Габариты мангала установлены исходя из стандартного размера шампуров для походных условий: 60 см.
Чтобы дно прослужило как можно более долго, его нужно изготовить из толстого листового металла, либо из нержавеющей листовой стали. Боковины дна следует загнуть в местах, отмеченных на чертеже пунктирными линиями. В нижней части дна нужно по всем углам приварить гайки M8. К ним будут крепиться ножки. Для устойчивости мангала, его ножки необходимо заострить.

Боковые стенки крепятся к мангалу на мебельных навесах, а те, в свою очередь фиксируются при помощи винтов либо электросварки.

Транспортировочную ручку можно использовать как самодельную, так и покупную. Главное, чтобы она была максимально удобной.

Чтобы мангал сам по себе не раскладывался, обязательно снабдите какую-либо одну из его стенок фиксатором или крючком.

В завершение работы мангал нужно покрасить устойчивой к тепловым нагрузкам краской в спрей-баллончиках. Такая краска используется, например, для окрашивания глушителей и спокойно выдерживает температуру до 600 градусов.

Гриль и шашлыки следует жарить, когда угли покрываются небольшим слоем пепла и как бы «седеют». Слой пепла предохраняет шашлык от излишнего жара. Такой мангал будет полезен не только для отдыхающих на природе и путешественников. Его могут использовать также рыбаки и туристы, в качестве удобной переносной печки.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Простые конструкции мангалов

Виды мангалов

Приехав в лес, Вы сразу замариновали шашлык, но, заглянув в багажник машины, обнаружили, что забыли положить туда переносной мангал. Высказав в свой адрес подобающее число нелестных слов, Вы успокаиваетесь и примиряетесь с тем, что придется мангал мастерить самому из подручных средств. Рассмотрим подходящие к такому случаю конструкции мангалов.

Мангал из шампуров

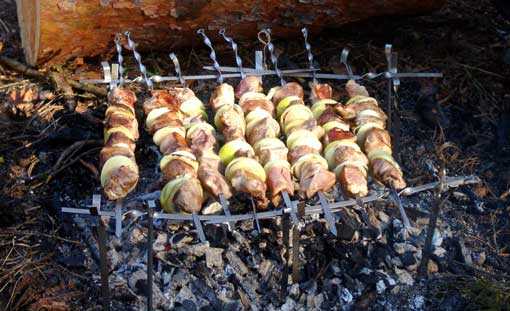

Проще всего соорудить самодельный мангал из шампуров. Можно воткнуть четыре шампура остриями в землю, а два шампура продеть через их кольца. Получится прямоугольная рама, на которую можно класть рабочие шампуры с шашлыком.

Основной недостаток этой конструкции мангала состоит в том, что не все шампуры используются по прямому назначению. Особенно это неудобно, когда шампуров мало. Если шампуры не имеют колец, то приходится их концы изгибать в форме колец, а без инструментов это не очень удобно. Кроме того, при такой конструкции угли не защищены по бокам и потому тепло используется недостаточно эффективно.

Мангал такой же конструкции можно соорудить из толстых веток с развилками в форме «Y» и двух перекладин на них.

Мангал в яме

Для такого мангала откапывается небольшая яма (лопатой или другим подручным предметом). На нем можно не только шашлык жарить, но и другую пищу готовить. При этом тепло не уходит в стороны, а расходуется только по назначению. Недостатки этой конструкции – необходимость выкапывания ямы, некоторое неудобство при укладке шампуров и их переворачивании. Кроме того, на жарящийся шашлык попадает пыль с земли.

Мангал из бревен

Такой мангал изготовить очень просто: два бревна кладутся параллельно на расстоянии чуть меньшем, чем длина шампура. Между ними разводится костер до образования углей. Преимуществом этой конструкции является доступность материала (в лесу всегда много поваленных деревьев) и отсутствие необходимости в каких-либо инструментах. Пыль в такой мангал не попадает, и шашлык получается вкусным и аппетитным, как и требуется.

Мангал из камней или кирпичей

Такого же типа мангал можно сделать, взяв вместо бревен камни, которые в лесу всегда имеются. Правда, камней надо будет собрать достаточно много, особенно если они мелкие. Если повезет, то Вы на месте стоянки найдете кирпичи, и из них получится отличный мангал. Очевидным преимуществом мангала из камней или кирпичей является его сравнительная пожаробезопасность.

Мангал из пивных банок

Не зря говорят, что русский человек на все руки мастер. Ну как не восхититься таким неординарным решением применения банок из под пива и обыкновенных прутьев в качестве мангала. И главное как просто его соорудить. Прутья в любом лесу или посадке можно найти, ну а уж про пиво вообще не стоит говорить, какой русский ходит на шашлыки без него?

Как видим, в лесу всегда найдутся подручные материалы, из которых можно смастерить разные конструкции мангалов.

Самые интересные статьи:

♦ Конструкция складного и компактного мангала

♦ Изготовление домашней мини-пивоварни

♦ Три вида конструкций для копчения

♦ Чудо печка из бачка от стиральной машины

♦ Простейшая дачная печка из ведра

Самодельный мангал на видео:

Будем благодарны, если Вы поделитесь этой статьей здесь:

Этот сайт читают уже более 950 человек!
Вы тоже можете получать новые материалы по почте:

mas-te.ru

РубрикаРазное

Самодельный мангал – Мангал своими руками — 92 фото идеи отличных переносных и стационарных мангалов

особенности, виды, технология сооружения, рекомендации по уходу

Какой мангал выбрать?

Особенности металлических мангалов

Стационарные мангалы из чугуна

Переносные металлические мангалы

Тонкостенные металлические мангалы

Толстостенные мангалы из металла

Как сделать мангал своими руками?

Мангал из бочки

Разборные мангалы из металла

Складной мангал

Как продлить срок службы самодельного мангала?

Самодельный мангал

Сварной из листовой стали

Немного об устройстве вытяжки и вентиляции

Из бочки или газового баллона

Украшаем самодельный мангал

назначение и типы конструкций, особенности сборки и фото

Какие существуют разновидности мангалов?

Особенности оформления мангалов фото

Особенности сборки металлического мангала

Как собрать переносную модель?

Техника сборка складного мангала

Как сделать дополнительные аксессуары из металла?

технология, чертежи, схемы (фото и видео)

Что такое мангал: виды мангалов

Технология изготовления мангала из металла

Мангал из листового металла

Мангал из газового баллона

Самодельный мангал: как сделать

Основная работа

Дополнительные элементы

Самодельный складной мангал

Простые конструкции мангалов

Виды мангалов

Мангал из шампуров

Мангал в яме

Мангал из бревен

Мангал из камней или кирпичей

<img decoding="async" src="/wp-content/uploads/samodelnyj-mangal_20.jpg" />

Мангал из пивных банок

Добавить комментарий Отменить ответ
