Самые мощные светодиоды – Мощные светодиоды 10W, 20W, 50W, 100W, характеристики

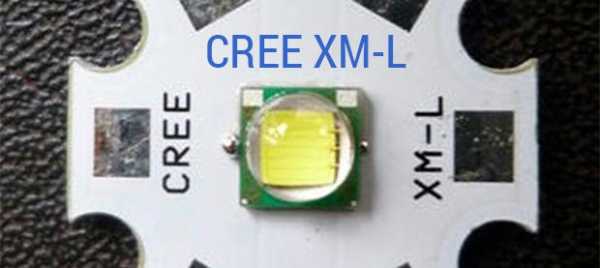

Отличия характеристик мощных светодиодов CREE XML и XML2

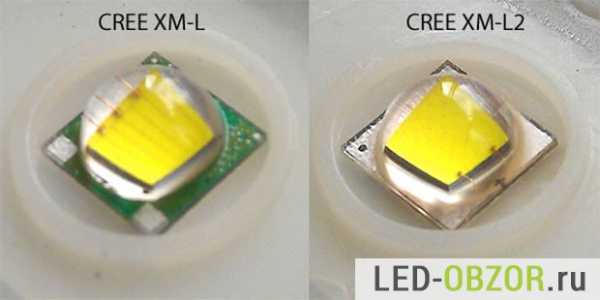

Внешние отличия XML и XML2

1. Разный цвет подложки, зеленый и серебристый металлик.
2. Поверхность кристалла XML с 6 желтыми полосками.
3. Размеры одинаковые, отличие в дизайне.

Основные характеристики

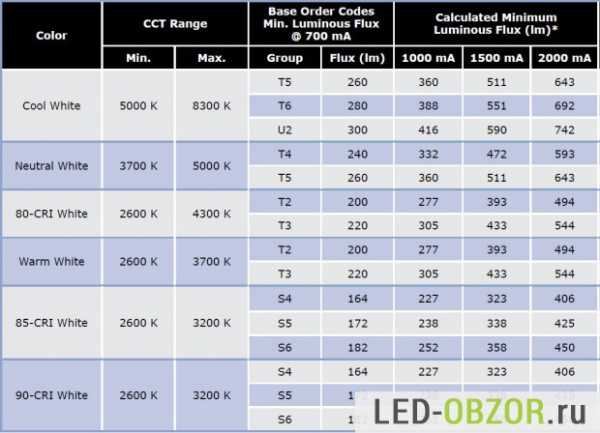

Номинальная яркость основных бинов

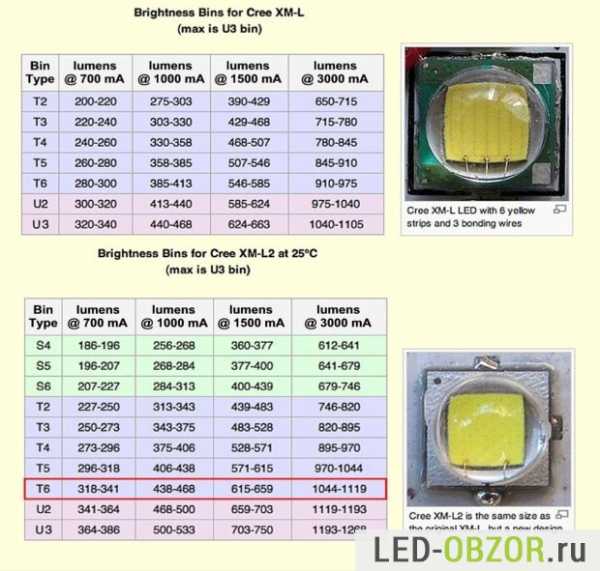

 Таблица яркости всех бинов

led-obzor.ru

Самые яркие светодиоды | Рекорды мира

Создан самый яркий светодиод в мире!

Не секрет, что обыкновенная электрическая лампа накаливания доживает сегодня последние дни, её всё сильнее и сильнее теснят альтернативные осветительное устройства, более долговечные, экономные и экологически чистые. Вот и компания Osarm приняла участие в этом наступлении, разработав самый яркий светодиод в мире, способный выдать всего лишь с шести квадратных миллиметров своей поверхности света на 40% больше чем всем привычная и знакомая лампа накаливания в 60-ватт, израсходовав при этом электроэнергии в 4,5 раза меньше. Кроме того, все элементы нового светодиода выполнены из абсолютно экологически чистых материалов, которые не загрязняют окружающую среду, например как лампы с содержанием ртути или инертных газов.

Совершенно недавно рекорд уже был обновлён производителем осветительных приборов из Южной Кореи, который смог изготовить светодиод с выдачей светового потока в 240 люменов и вот сейчас немецкие специалисты сумели его превзойти. Новый светодиод Ostar Ligting способен выдать свыше 1 000 люменов при потреблении электричества в размере не более 13 ватт.

Конечно, 75 люменов при перерасчёте на один ватт – это далеко не самый лучший показатель эффективности среди светодиодов, предыдущий рекордсмен из Южной Кореи выдаёт около 100 люменов на ватт, проигрывая при этом в яркости немецкому устройству, однако это всё равно в несколько раз лучше показателей классической лампочки накаливания.

Специалисты из Германии провели такое сравнение: у обычной лампы накаливания в 60 ватт происходит генерация светового потока в 730 люменов, галогенная лампа 50 ватт выдаёт уже 900 люменов, ну изделии от Osarm – более тысячи. При этом светодиод служит в 10 раз дольше, чем галогенная лампа и в 50 раз больше чем лампа накаливания, произведённая по классической схеме. Если за год в среднем приходится менять от трёх до пяти лампочек, то заменять новый сверхъяркий светодиод вам не придётся вообще.

Такого потрясающего эффекта немецкие специалисты смогли добиться, использовав при производстве Ostar Ligting новые методы высокоплотной упаковки полупроводниковых элементов. Такой метод позволил разместить в одном миниатюрном приборе сразу шесть светоизлучающих чипов, размером не выше один квадратный миллиметр каждый. Сумма световых потоков этих чипов и дают такую потрясающую яркость, которую пока что не в силах превзойти конкуренты немецкого концерна.

Фото самых ярких светодиодов

Возможно, вам понравятся следующие статьи

samoe1.ru

Мощные светодиоды

Самые первые светодиоды использовались в основном в качестве индикаторных лампочек. Их потребляемая мощность составляла порядка нескольких мили Ватт.

Но с развитием технологий производителям удалось получить более мощные осветительные приборы, и сегодня потребляемая мощность некоторых сверхярких светодиодов достигает 100 Ватт. Чтобы их запитать, применяют драйвер – специальный блок питания и он же стабилизатор тока.

Вначале их стоимость была довольно высокой, и позволить себе купить такой прибор мог не каждый. Конкуренция на рынке мощных светодиодов привела к тому, что стали появляться недорогие предложения. Они рассчитаны на напряжение 2,5 – 4 Вольт и ток, достигающий 1 Ампера (1000 мА). Условием их долговечной работы является правильный подбор блока питания и правильный монтаж.

Дело в том, что светодиод очень чувствителен к силе тока, и если через него пропускать ток, больший допустимого, то это может существенно ухудшить параметр светоотдачи. Значение тока должно быть оптимальным, и это позволит в полной мере воспользоваться всеми положительными качествами прибора.

Схема драйвера – это схема прибора, который должен стабилизировать ток. Самостоятельно составлять схему такого стабилизатора рекомендуется только специалистам. Если вы нашли готовую схему, то должны собрать ее правильно. Впрочем, сегодня в широком ассортименте продаются готовые блоки питания, созданные на специализированных схемах.

Как правильно паять мощный светодиод?

Одним из способов монтажа светодиода является пайка. При этом рекомендуется использовать паяльник, мощность которого не слишком большая (до 60 Ватт). Время, в течение которого производится пайка, следует максимально сократить, чтобы не допустить перегревания диода. Для этого паяльник предварительно хорошо разогревают и применяют легкоплавкий припой.

Некоторые специалисты используют во время пайки металлический пинцет. Они зажимают им диод ближе к корпусу и этим самым обеспечивают дополнительный отвод тепла.

Пайка маленького по размерам светодиода осуществляется на специальную панель, у которой предусмотрено четыре площадки. К двум из них будет припаян диод, а к другим двум провода. Светодиод вначале прикрепляют к панели с помощью термопасты или термоклея.

Общую схему собирают обычно на плоском отводящем тепло листе, в котором предварительно просверливают отверстия для болтиков.

Блок питания и стабилизатор

Запитать сверхяркий светодиод, у которого высокая потребляемая мощность, можно с помощью AC/DC-преобразователя, в котором стабилизируется выходной ток. В этом случае нет необходимости в использовании резистора или драйвера, а само подключение и эксплуатационное обслуживание становятся элементарными.

Вообще же для питания подойдет любой стабилизатор тока, единственное надо обращать внимание на вольт-амперные характеристики приборов. Допускать превышения максимального напряжения для светодиода хотя бы на 1 Вольт нельзя.

Схема комбинирования светодиодов может включать в себя параллельное и последовательное соединение, но предпочтительнее последовательный вариант. В этом случае вам легче будет рассчитать допустимый ток на диоде.

Подбирать блок питания необходимо в соответствии с тем, какова потребляемая мощность осветительного прибора.

Где применяют?

Наибольшее применение мощные светодиоды находят там, где необходимо очень ярко осветить поверхность и при этом использовать компактный и неэнергоемкий источник. Это могут быть уличные фонари, прожекторы для больших площадей, светильники для просторных офисов.

Светодиод проявляет себя как долговечный прибор, отличающейся высокой надежностью, дающий стабильный немигающий свет. Его легко утилизировать, поскольку его схема не содержит экологически вредных компонентов.

Мировые компании-производители осветительных приборов для автомобилей стали с успехом применять мощные светодиоды в качестве фар. Их заинтересованность в разработках вполне понятна, поскольку светодиодные приборы не боятся тряски и отлично выдерживают вибрации, а их эффективность в разы превосходит традиционные лампы. К тому же светодиод при подаче напряжения начинает светить моментально, чего не скажешь о газоразрядных источниках.

le-diod.ru

Типы и виды современных светодиодов

Для того чтобы не растеряться среди многообразия видов и типов светодиодов, нужен единый стандарт, в соответствии с которым все светоизлучающие диоды можно разделить на группы по тем или иным параметрам. Но как оказалось, такого стандарта не существует, и каждый производитель светодиодов классифицирует продукцию по своему усмотрению. Причина такого подхода очевидна. Оптоэлектроника стремительно развивается, появляются все новые модели светодиодов, сделанные по более совершенным технологиям.

К сожалению, перечислить сначала основные, а затем второстепенные характеристики также не получится. Такое деление весьма субъективно. Поэтому придется приступить к детальному рассмотрению вопроса, чтобы читатель наглядно смог ознакомиться со всеми наиболее распространенными видами и типами светоизлучающих диодов.

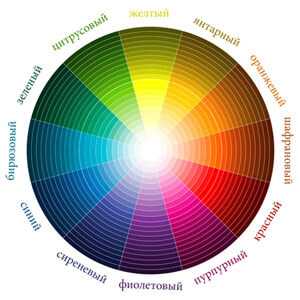

Классификация по цветовой гамме

Нынешние технологии позволяют получить кристалл светодиода с любым цветом излучения в видимом диапазоне. Для этого используют химические соединения полупроводниковых материалов индия и галлия с разными элементами. С целью унификации, кроме цвета, на упаковке с изделием указывают ещё одну характеристику: длину волны излучения. Она помогает максимально точно идентифицировать оттенок. Например, к светодиоду с зелёным свечением можно отнести любой светоизлучающий кристалл с длиной волны от 500 до 570 нм. При этом экземпляр с λ=500-520 нм будет иметь цвет морской волны, а с λ более 550 нм — салатный оттенок. Промежуточные цвета получают методом близкого расположения трёх кристаллов: синего, красного и зеленого с последующим управлением мощностью их свечения. Это так называемые RGB-светодиоды. Существуют также двуцветные виды, используемые в основном в индикаторной подсветке.

Отдельным абзацем следует упомянуть о белых типах светодиодов. Они имеют широкий спектр излучения и формируются, как правило, на базе ультрафиолетового светодиода, покрытого люминофором. Светодиоды белого свечения имеют свою градацию по оттенкам (теплый, нейтральный, холодный), что выражается в виде такого параметра как цветовая температура.

УФ и ИК типы излучающих диодов хотя и не работают в видимом спектре, но своей практической пользой также заслуживают место в перечне разновидностей светодиодов.

Различия по мощности

В зависимости от назначения мощность потребления может составлять от единиц мВт до десятков Вт. Первые, самые маленькие типы светодиодов – это бескорпусные кристаллы. Их используют для создания COB-матриц с применением последних технологий. Ко второму типу условно можно отнести изделия мощностью от 60 мВт до 1 Вт (ультраяркие в прозрачном корпусе, SMD 3528 и их производные). В третью группу войдут светодиоды с мощностью рассеивания более 1 Вт, требующие применения дополнительной системы охлаждения. Самыми мощными принято считать COB-матрицы. Один такой модуль размером 35х35 мм способен рассеивать до 180 Вт.

Сила света

Данная характеристика напрямую связана с такими параметрами как мощность, угол свечения и технологией производства. Чем меньше угол, тем больше яркость в точке измерения. Сверхъяркие светодиоды с углом рассеивания светового потока 110° имеют силу света около 1000 мкд, а с углом 15° – силу света 35000 мкд.

В американской корпорации Cree каждое поколение мощных белых светодиодов заносят в отдельную группу (S5, T6, U3…). Таким образом, производитель старается выделить каждый новый тип светодиода, имеющий повышенный световой поток при прежней мощности потребления.


Стоит отметить, что устаревшие диффузные светодиоды типа АЛ307 с силой света 0,4-6 мкд перестали быть востребованы и практически вытеснены сверхъяркими аналогами со светоотдачей в тысячи раз больше.

Классификация по напряжению

Падение напряжения однокристальных светодиодов определяется их мощностью и цветом излучения и имеет фиксированные рамки. Например, в характеристике белого светоизлучающего диода может быть указано падение напряжения от 3,3 до 3,6 В.

Наращивание тока через кристалл с целью увеличения яркости не могло продолжаться бесконечно. В итоге компании наладили выпуск многокристальных светодиодов, которые рассчитаны на напряжение 9, 12, 18, 24, 48, 72 вольт. Ярким представителем этого семейства является COB-матрицы белого свечения.

Нельзя не вспомнить о филаментах, которые питаются постоянным напряжением около 70 В. Эти специфические стержни используются в лампах с имитацией нити накала.

Тип исполнения и назначение

Если вдаваться в детали, то этот раздел станет очень обширным. Ведь каждый производитель выпускает сотни видов светодиодов, отличающихся геометрическими размерами. И всё же существуют признаки, по которым можно их упорядочить. Перечислим основные типы светодиодов.

1. Слаботочные. Сверхъяркие двухвыводные светодиоды в круглом прозрачном корпусе 3, 5 или 10 мм. Чаще всего данный тип светодиодов применяют в качестве индикаторов, рекламно-информационных модулях или светофорах. Вторая подразновидность слаботочных светодиодов – компоненты в SMD корпусе прямоугольной или квадратной формы размером до 3х3,5 мм. SMD варианты наиболее часто используются в построении бегущих строк и систем индикации.
2. Мощные SMD. Собраны на одном кристалле без линзы, применяется данный тип в светодиодных лампах и лентах широкого потребления. Также есть варианты, собранные на нескольких кристаллах с общей линзой. Многокристальные виды светодиодов используются для промышленного и декоративного освещения.
3. COB-модули. Изделия белого свечения могут достигать размера 38х38 мм в квадратном исполнении и 50х6 мм в форме линеек. Из-за повышенного светового потока востребованы в конструировании прожекторов и фонарей уличного освещения.
4. Filament LED. Выполнен в виде стержня длиной около 30 мм с множеством кристаллов на поверхности. В настоящее время возможности филаментных светильников только раскрываются. Пока Filament LED массово применяются только для создания нитевидных ламп на 220В.
5. OLED. Этот тип тонкопленочных органических светодиодов применяется для построения органических дисплеев.
6. Излучающие диоды в ИК и УФ-диапазоне. Выпускают как в корпусе с выводами, так и в SMD исполнении. Среди товаров широкого потребления их можно увидеть в пультах ДУ и лампах для сушки ногтей.

В заключение стоит отметить, что приведенная классификация светодиодов не является полной и может быть ещё дополнена подвидами и группами. То же самое касается постоянно расширяющейся сферы применения. Но общая концепция, которую выдвигают лидеры в производстве оптоэлектроники Nichia, Cree и Philips в данной статье описана максимально подробно.

ledjournal.info

МОЩНЫЕ СВЕТОДИОДЫ

МОЩНЫЕ СВЕТОДИОДЫ

     Дамы и господа. По итогам 2010-го года представляем призёров соревнования по мощности, среди современных LED приборов. Принимала участие в соревновании наиболее мощная серия светодиодных матриц с потребляемой мощностью до 100 ватт! В особо мощных LED приборах в качестве радиатора выступает медная пластина, которую небходимо ставить на дополнительный радиатор. Угол светового потока всех данных светодиодов 120 градусов. Рабочее напряжение некоторых видов светодиодных матриц до 35В с током потребления несколько ампер.

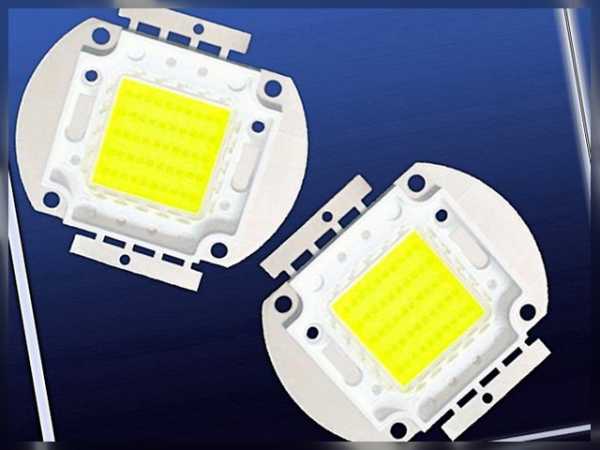

     Бронзовым призёром выступает мощный светодиод PRIME 20W 2000 Lumen LED. Данный светодиод, или точнее светодиодная матрица, конструктивно выполнен на металлической подложке, предназначенной для крепления на радиатор через термопасту. Этот мощный светодиод PRIME 20W LED имеет светоизлучение до 2000 люмен в белом спектре, рабочее напряжение до 18В и ток до 1,5А. Идеально подходит для декоративной подсветки потолков, стен, интерьера и в качестве основного светильника помещений. Цена светодиода 20уе.

     Серебро получил мощный светодиод PRIME 50W 4000LM LED. Данная светодиодная матрица, также конструктивно выполнена на металлической подложке, предназначенной для крепления на небольшой радиатор площадью около 10см в квадрате. Этот мощный светодиод PRIME 50W 4000LM LED имеет светоизлучение ровно в два раза выше — до 4000 люмен. Излучает в белом спектре с цветовой температурой 6000-6500K, рабочее напряжение до 25В и ток до 2,5А. Предназначен для подсветки потолков, стен (в том числе и внешних), интерьера и в качестве основного светильника помещений. Цена светодиода 35уе.

     И наконец, победителем оказался самый мощный светодиод, с рекордным значением 100 ватт! PRIME 100W 8000LM LED конструктивно выполнен на металлической подложке, предназначенной для крепления на радиатор площадью около 20см в квадрате. Мощный светодиод PRIME 100W 8000LM LED имеет светоизлучение ещё в два раза выше — до 8000 люмен. Излучает в белом спектре с цветовой температурой 6000-6500K, рабочее напряжение до 35В и ток до 3,5А. Предназначен для освещения потолков, стен (в том числе и внешних), интерьера и в качестве основного светильника помещениях и на улице. Цена светодиода 60уе.

     При эксплуатации мощных светодиодов следует помнить, что производители указывают номинальные параметры при одних и тех же условиях. Но не стоит забывают про зависимость части параметров при изменении внешних условий. Так существует изменение срока службы светодиода при изменении температуры кристалла. Поэтому перегрев светодиода крайне не желателен. Для стабилизации тока используют специальные схемы LED драйверов. Можно собрать их самому — если дружите с паяльником, а можно и купить готовый стабилизатор — если дружите с деньгами. Но паять всё равно придётся, провода сетевого питания 220В и плюсовой с минусовым контактом светодиода. Для примера привожу промышленный стабилизатор тока для LED прибора, так называемый Power Constant Current Source LED Driver.

— 100 watt high power LED driver
— Input voltage: AC 85~265V
— Output voltage: DC 32~36V
— Output current: 3.0A
— With aluminum alloy heat sink

     В общем, прошедший год порадовал нас настоящей светодиодной революцией. И хотя цены на различные мощные светодиоды пока исчисляются десятками долларов, всё-же за пол года со времени этого обзора сверхмощных LED приборов они упали в три раза! Так что проверяйте в интернет магазинах — возможно купить 100 ваттный светодиод вам по карману уже сейчас.

     ФОРУМ по светодиодам.

elwo.ru

Какие светодиоды самые яркие

С каждым годом светодиодные источники освещения набирают популярность в использовании в домашнем обиходе. Светодиоды стали вытеснять обычные лампы накаливания. Это обусловлено тем, что светодиоды не только потребляют минимальное количество электроэнергии, но и создают действительно довольно яркое и комфортное освещение. Оно комфортное для глаз.

С помощью светодиодных лент можно декорировать предметы интерьера или в целом помещение. Большинство потенциальных потребителей при покупке осветительных приборов задаются вопросом о том, какие светодиоды самые яркие. Чтобы сделать правильный выбор необходимо придерживать нескольких особенностей и учитывать технические характеристики светодиодов.

Светодиоды: классификация, характеристики и преимущества

Сегодня в магазинах и торговых точках можно встретить на прилавках огромное количество светодиодов, которые существенно отличаются по типу и виду друг от друга. Иногда из-за неопытности потребителя, продавцы стараются продать более низкого качества товар, который является для магазина не рентабельным.
Консультанты, демонстрируя определенный вид светодиода говорят, что он более качественный и яркий в отличие от других аналогов. Однако это совершенно не так. К выбору светодиодов нужно отнестись ответственно. От количества потребляемой энергии напрямую зависит яркость светодиодов.

Классификация светодиодов

По типам их можно классифицировать на 220, 24 и 12 В. Есть светодиоды и с более низкими требованиями по количеству переменного тока. В них встраивают специальные резисторы. Изделия с известной маркировкой от производителя SMD 3528/5050 пользуются большим спросом у потребителей.
Если рассматривать другие маркировки последнего поколения, например, SMD 2835/5730/5630. Данные изделия светят максимально ярко. У этой группы светодиодов показатели люмен намного выше остальных маркировок. Если рассматривать мощность светового потока, то она выглядит следующим образом:
— От 4.5 до 5 Люмен для SMD 3528.
— От 12 до 14 Люмен для SMD 5050.
— От 24 до 28 Люмен для SMD 2835.
— До 75 Люмен для SMD 5630.
— До 75 Люмен для SMD 5730.
SMD 5730 является самым мощным и может подойти для любой сферы использования.

Преимущества светодиодов

Несколько лет назад светодиодные ленты стали отличным аналогом замены обычному освещению. Всего несколько изделий могут заменить помогут существенно сэкономить электроэнергии и избавиться от обычных лампочек. Светодиоды способны максимально экономить электроэнергию в вечернее и ночное время суток, а также в прохладное время года.
Основными преимуществами можно выделить:
— Экономичность потребления электроэнергии.
— Имеют высокую к скачкам и перенапряжениям в сетях.
— Разнообразный спектр применения в разных сферах.

Печатная плата светодиодов

Печатная плата позволяет максимально точно определить качество светодиодной ленты. Рекомендуется выбирать изделия с гибкой конструкцией. Она получила название «FPC». При выборе нужно обратить особое внимание на полупроводники и качество их нанесения. Если плата качественная, то в ней можно наблюдать использование прокатной меди. Чтобы обеспечить низкий уровень сопротивляемости качественная плата должна быть двухсторонней. Двухсторонняя плата позволяет обеспечить мягкое и равномерное свечение по всему периметру.
В платах низкого качества производитель используется обычное напыление. За счет маленькой толщины такого напыления печатная плата светодиода за короткий срок приходит в неисправное состояние. Чтобы отличить напыление от прокатной меди, следует проводник потереть. Напыление быстро сотрется, поэтому такое изделие не рекомендуется покупать.

Производитель SMD: какого лучше выбрать

Лидерами по производству SMD во всем мире считаются производители европейских стран. Это известные производители торговых марок «Sveteco», «Technology», «Geniled», «CreeJoliet». Изделия европейских производителей отличаются высоким качеством, мощным уровнем света и длительным ресурсом. За ними идут российские производители, которые успешно заявили о себе и удерживают лидирующие позиции. Это торговые марки «LUX» и «LEDCraft». У изделий превосходное соотношении цены, производительности и качества. Можно отметить еще одного производителя – это Epistar, продукция которого имеет очень низкую стоимость и достойное качество.
Специалисты предупреждают, что слишком яркий свет губительно влияет на сетчатку глазу. Поэтому мощные светодиоды стоит устанавливать в больших помещениях, например, бассейнах, конференц-залах, производственных цехах. С мощным световым потоком светодиоды нужно правильно устанавливать. Они должны располагаться так, чтобы в разных частях помещения было равномерное освещение. Высокий уровень яркости может негативно сказаться на общем виде интерьера.
Следует помнить, что, если при покупке у Вас возникает вопрос о том, какие светодиоды самые яркие, посоветуйтесь со специалистом. Дорогие изделия отвечают все требованиям безопасности и качеству. Лучше заплатить немного дороже за светодиоды, но в дальнейшем существенно экономить на потреблении электроэнергии на протяжении долгого времени. Однако, выбор остается только за потребителем.

ledflux.ru

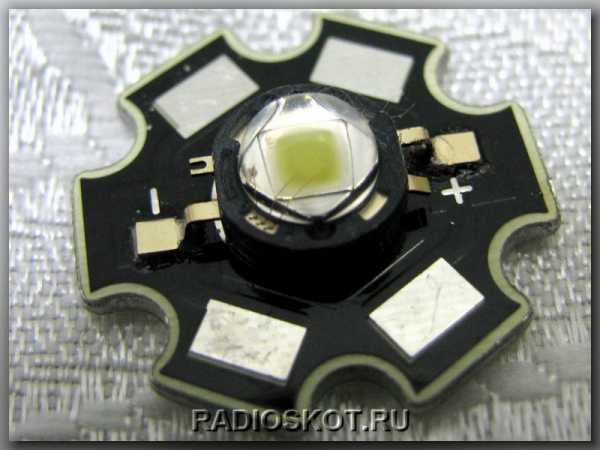

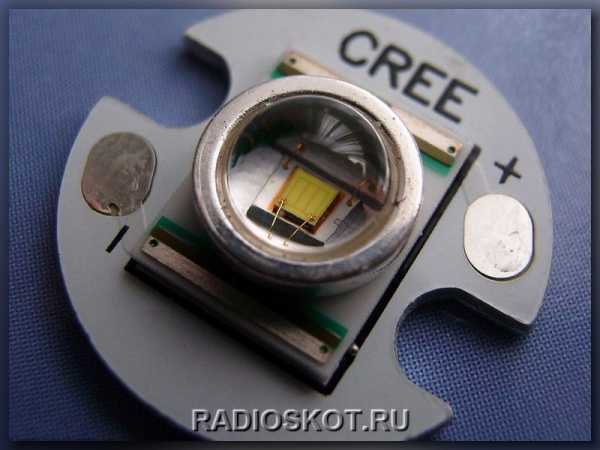

МОЩНЫЕ СВЕРХЯРКИЕ СВЕТОДИОДЫ

   Форум по мощным светодиодам

   Обсудить статью МОЩНЫЕ СВЕРХЯРКИЕ СВЕТОДИОДЫ

radioskot.ru
