Сарай 6 3 своими руками – Как построить сарай на даче своими руками 3 х 6 с односкатной крышей: чертеж, фото, видео

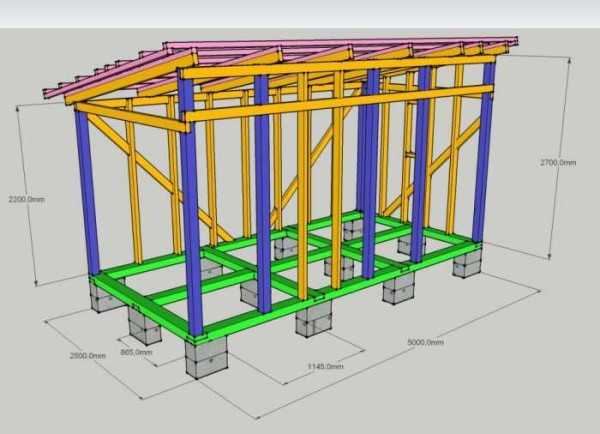

Собираем каркас и односкатную крышу

На следующем этапе потребуется установить несущие вертикальные стойки, на чертеже они выделены оранжевым. Далее зашиваем пол и укладываем стропила односкатной крыши.

Центральные несущие стойки изготавливаем из доски 50х100, для задней стены потребуется вырезать три стойки по 220 мм, для передней стенки — четыре стойки по 250 мм. Каждую опору предварительно фиксируем на нижней обвязке одним саморезом, далее по строительному уровню выставляем точное горизонтальное положение и дополнительно крепим небольшими полуметровыми подкосами, как на фото.

После того как все стойки будут установлены, укрепляем их дополнительными временными подкосами и выполняем обвязку верхнего яруса каркаса под будущую односкатную крышу. Чтобы придать всей конструкции сарая дополнительную жесткость, до начала сборки элементов односкатной крыши необходимо зашить пол шпунтованной доской.

Далее все установленные элементы, доски для пола, стропила, материал обрешетки, боковые стойки, нижнюю и верхнюю обвязку необходимо обработать антисептиком и консервантом. За время, пока будет выполняться сборка стропил и кровли односкатной крыши, процедуру нужно повторить дважды.

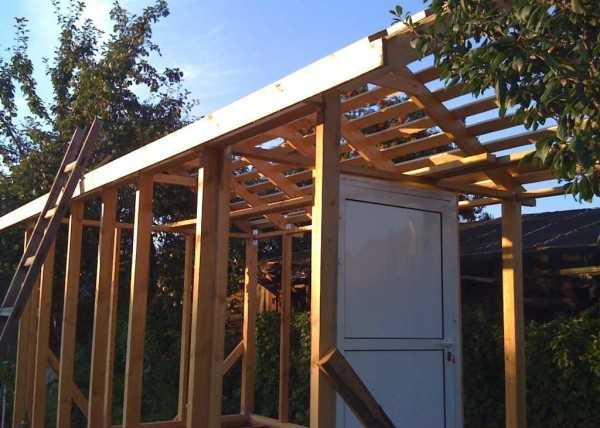

Для верхнего свеса односкатной кровли, установки стропил и обрешетки потребуется закрепить дополнительный горизонтальный брус мауэрлата, как на схеме.

Запил посадочного места на стропильной балке выполняется по разметке или по заготовленному шаблону. Послу установки и выравнивания положения каждой балки рекомендуется забить пространство между балками короткими досками, они зафиксируют стропило от горизонтального смещения и одновременно усилят основание односкатной крыши.

Кровельные и отделочные работы

На завершающем этапе стропила односкатной крыши зашиваем доской обрешетки. Если для крыши сарая будут использоваться битумные материалы – гибкая черепица и рубероид, на доски потребуется уложить дополнительно листы ОСБ или забить обрешетку всплошную деревянной вагонкой.

Проще всего покрыть односкатную кровлю с помощью профнастила. Металлическая поверхность выдержит любые катаклизмы, какие только могут возникнуть на дачном участке, а укладывать и крепить кровельный материал намного проще и быстрее, чем еврошифер или рубероид. В качестве гидроизоляции укладывается полиэтиленовая пленка, края которой будут выпущены из-под навесов и прибиты к верхнему обрезу деревянных стен сарая.

Укладку кровли на односкатной крыше начинают с левого нижнего листа, как на схеме. Каждый элемент стыкуют с предыдущим по ряду в перехлест на две волны, на нижний лист делают нахлест в 15-20 см. Места перехлеста, нижний и верхний край обязательно пробивают кровельными гвоздями с силиконовой шайбой.

На боках кровельного пирога прибивают ветровые планки, защищающие односкатную кровлю от затекания воды и порывов ветра. Аналогичную рейку для устройства водоотводного желоба прибиваем под нижним свесом. Верхний свес односкатной кровли защищаем экраном из двух деревянных планок.

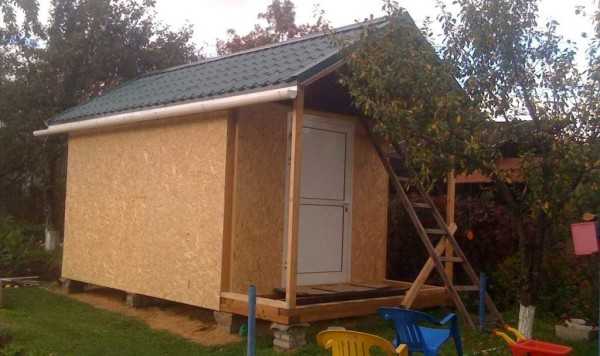

Собранный каркас сарая, как правило, не утепляют на зиму, поэтому в качестве материала для зашивки стен можно использовать вагонку, обычную обрезную доску или листовые панели ОСБ. Для набивки облицовки потребуется установить на стены дополнительные вертикальные рейки и подкосы. Стыки и щели между плитами ОСБ и обрезной доской необходимо задуть монтажной пеной, излишки ППУ обрезать и обязательно закрасить атмосферостойкой краской.

Заключение

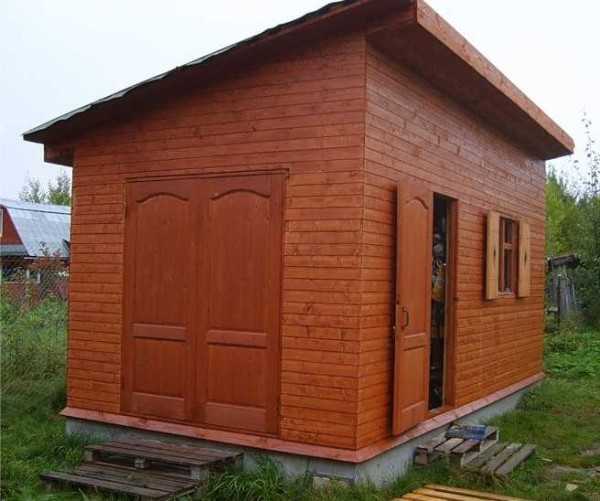

Выбранный вариант сарая с односкатной крышей, размером 3х6 м, способен простоять до 15 лет без ремонта, при условии грамотного выбора защитных лакокрасочных материалов. У такой конструкции есть одно неоспоримое преимущество – сарай из бруса с односкатной крышей можно относительно просто разобрать и перенести на новое место, после того как будет построена дача или новый сарай из пеноблоков.

2proraba.com

Строим своими руками сарай с односкатной крышей на своей даче

На даче без сарая не обойтись никак. Здесь и материалы хранят и рабочие инструменты, а некоторые поселяются в нем на время, пока строится дом. Формат 3х6 — самый популярный. Чаще всего его делают с односкатной крышей. Заказывать проект хозяйственной постройки очень недешевое удовольствие, лучше сделать чертежи самостоятельно. А из нашей статьи с фото и видео вы узнаете, как построить это здание своими руками.

Выбираем место под строительную площадку

Так как сарай — постройка подсобная, то особые архитектурные изыски здесь не нужны, но и в общем дизайне участка он не должен выделяться. Оптимальных вариантов 2:

• примкнуть вплотную к дому;
• вынести на край участка.

Выбирая расположение здания, следует исходить из следующих соображений:

1. Почва на строительной площадке должна быть наименее подходящей под разбивку грядок. Возможно, найдется место, где ничего не растет из-за сильной тени или с таким рельефом, что ничего другого кроме сарая там расположить невозможно.
2. К подсобному помещению должен быть удобный подъезд.
3. Сарай нужно размещать на таком расстоянии от места работ, чтобы переносить в него тяжелый инструмент и применяемую на участке технику, было недалеко.

Вариантов построек достаточно много, рассмотрим некоторые не очень сложные.

Внимание! При постройке хозблока наличие чертежей или хотя бы эскизов, выполненных от руки, обязательное условие. Без этого вам будет трудно правильно определить место для возведения будущего сарая, вы не сможете рассчитать, сколько нужно закупить материала.

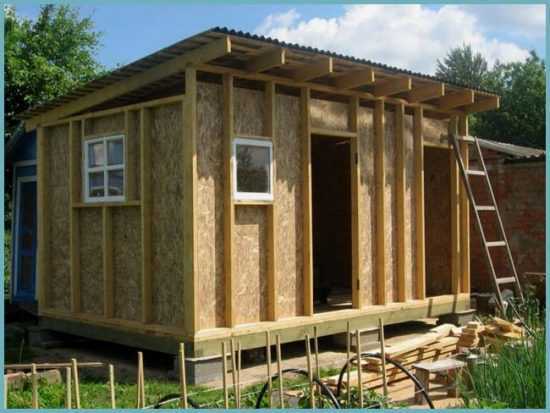

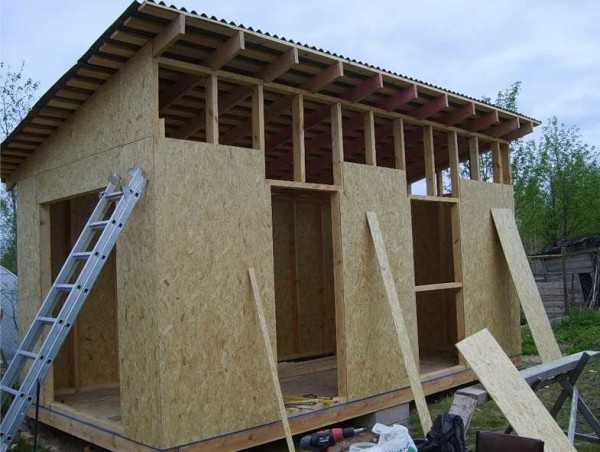

Сарай каркасный из плит ОСБ

Расчистив и выровняв по гидравлическому уровню площадку, приступают к устройству фундамента. Проще всего по периметру уложить фундаментные блоки. Можно выполнить столбчатый фундамент, выкопав под него ямки и устроив на их дне подушку, установить на нее вертикально готовые блоки. Второй вариант — самостоятельно выполнить основание путем заливки бетонной смеси. Далее:

• собрать нижнюю обвязку;
• обработать антисептиком;
• застелить пол из защищенных от гниения досок;
• установить первую стойку каркаса, зафиксировать ее при помощи металлического уголка, прикрепить временную распорку для жесткости;
• прикрепить к стойке и основанию лист ОСБ;
• установить вторую стойку, закрепить к ранее установленному листу;

• снять распорку и все повторить;
• собрать прямо на площадке верхнюю обвязку из бруса ;
• установить конструкцию на стойки и закрепить;
• собрать стропильную конструкцию;
• прикрепить обрешетку;
• укрыть сарай профнастилом или другим материалом.

Останется покрасить здание, сделать ступеньки.

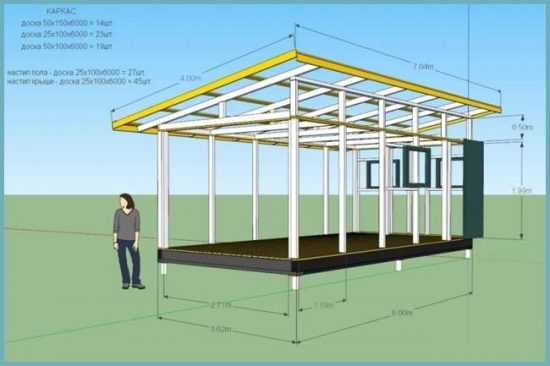

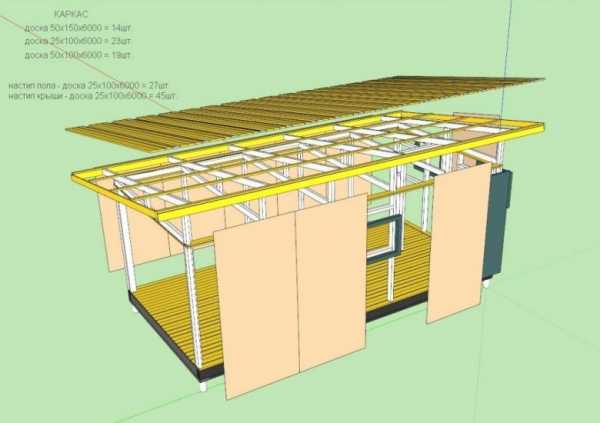

Сарай 3х6 с односкатной крышей из того, что нашлось

Хозяйственную постройку с односкатной кровлей построить несложно, обходится она недорого, особенно, если использовать имеющиеся остатки стройматериалов, выглядит интересно. Для возведения такого здания своими руками нужно иметь только минимальный опыт плотницких работ.

Перед тем, как начать строительство, соберем в одно место инструмент и материал. Можно выполнять все вручную, но при наличии шуруповерта, электрических рубанка и лобзика, болгарки, дрели строительство закончится быстрее раза в 2. Из материала нужно иметь:

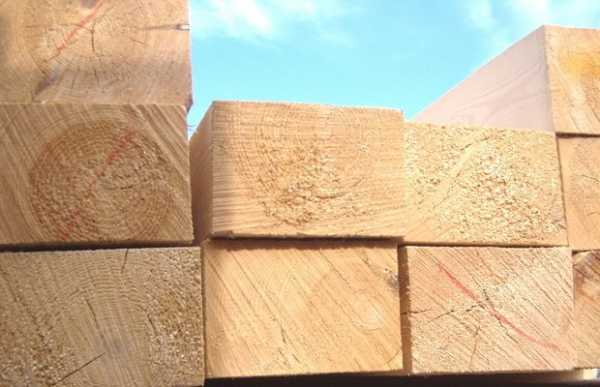

1. Брус 15х10 см. Из него сооружается каркас.
2. Доски 5х15 см, 4х15 см обрезные для строп и обшивки соответственно.
3. Необрезные доски. Из них выполняют обрешетку.
4. Материал для кровли.
5. Гидроизоляция.
6. Ингредиенты для приготовления бетонной массы.
7. Саморезы, гвозди.
8. Рубероид.

Сарай из таких материалов легкий, но и под него нужен фундамент. Самое рациональное решение — столбики, заложенные на глубину 0,4-0,5 м. Обдумав все нюансы, приступают к работе:

• размечают контур будущего сооружения с использованием рулетки;
• вбивают по углам колышки и натягивают веревку;
• намечают места, где планируется установка столбов;
• буром проделывают отверстия;
• делают сверху опалубку, выступающую на 0,2-0,3 м;
• устраивают подушку из гравия и песка, вставляют арматурные прутья;
• выполняют заливку;
• дают постоять дня 4;

• древесину обрабатывают антисептическим составом;
• снимают со столбов опалубку;
• укрывают оголовок вдвое сложенным рубероидом;
• собирают из бруса каркас, стягивают его скобами;
• устанавливают стойки, проверяя вертикальность уровнем;
• укрепляют вертикальные брусья при помощи временных откосов, при этом стойки фронтальной стены должны быть выше, чтобы обеспечить скат крыши в среднем 17 градусов;
• монтируют лаги с дистанцией в 0,6-1,2 м и выполняют настил пола;
• на вертикальные опоры водружают перекрытие, закрепляя балки скобами.

Важно! Оптимальное расстояние между элементами столбчатого фундамента — 120-150 см. Количество их зависит от габаритов сарая.

Крыша

Когда каркас собран, начинают сооружать крышу:

1. Вычисляют длину стропила, для чего к расстоянию между стенами добавляют двухсторонние свесы. Как правило, длина их равна 0,4-0,5 м.
2. Изготавливают контрольную стропильную ногу: берут отрезок доски, отрезают нужную длину, примеряют и намечают место, где будет выемка для крепления.
3. Изготавливают нужное число стропил. Односкатной крыши для сарая будет достаточно
4. Фасадную и заднюю стропильную ногу монтируют на каркас, соединяют их туго натянутой нитью.
5. По отмеченному уровню выполняют установку остальных элементов. Фиксируют при помощи гвоздей или уголков.
6. Закрепляют степлером гидроизоляцию, нахлестывая 15 см одного края полосы на другой.
7. Устраивают обрешетку, раскраивают кровельный материал и укрывают хозпостройку.

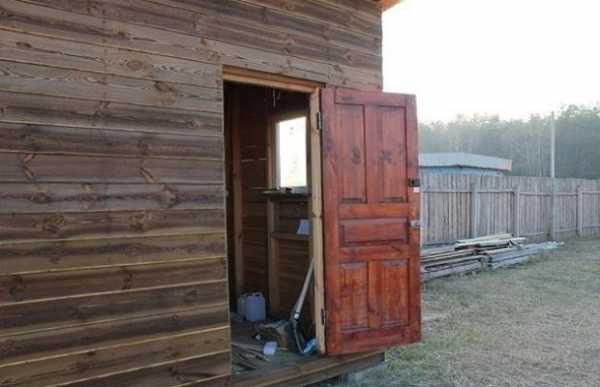

Дальше обшивают каркас, вставляют рамы в оконные проемы и устанавливают дверь. Постройку отделывают краской и приступают к оформлению внутреннего пространства: делают полки, проводят электричество.

Несколько полезных рекомендаций

• Если планируете делать кровлю из оцинкованного железа, то можно обойтись без обрешетки. На сарай 3х6 достаточно 2 листа, но укладывать их нужно с нахлестом.
• При обшивке сарая доской обрезной следует делать нахлест около 25 мм. Чтобы после усыхания древесины не появились неокрашенные участки, лучше покраску выполнить перед обшивкой.
• Расход краски, если наносить ее в 2 слоя — около 15 л при габаритах сарая 3х6 м.
• В среднем на возведение сарая такого типа уходит 7 дней.
• На устройство односкатной конструкции нужно средств на 30% меньше, чем для 2-скатной.
• Если на вашей даче преобладает одно направление ветра, то вариант с односкатной крышей подходит вам больше остальных.

Строительство простейшего сарая своими руками — задача посильная. Главное, не забыть отступить от соседского забора законные 3 м и от дороги 5 м, а других ограничений нет.

Сарай с односкатной крышей: видео

Строительство сарая: фото

dachadizain.ru

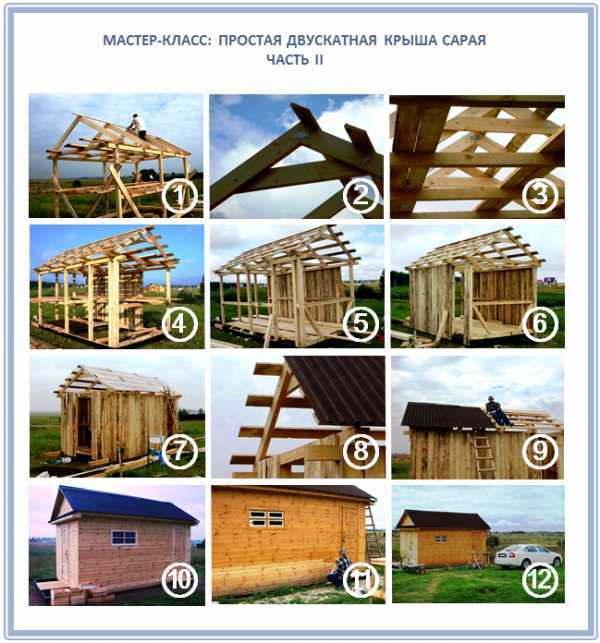

Двухскатная крыша сарая своими руками: как построить самому без ошибок

Давно мечтаете обзавестись небольшим сараем для того, чтобы складывать туда все инструменты, или в ваших планах большое и светлое помещение для животных, мастерской или склада строительных материалов? Тогда вам нужен хороший проект и грамотный подход к расчету нагрузок.

Если вы живете в России, для вас самым оптимальным вариантом будет двускатная крыша сарая – своими руками такую построить проще простого. А как именно, мы сейчас подробно расскажем и покажем.

Построить такую крышу вы легко сможете самостоятельно: достаточно сделать небольшой эскиз для начала, чтобы определиться с будущим дизайном и архитектурой и составить по нему подробный чертеж. Как здесь:

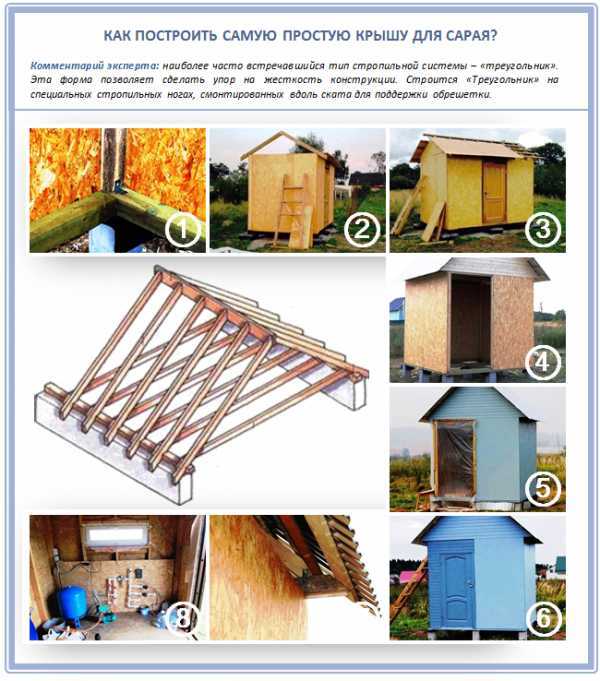

Этап I. Проектирование

Итак, для начала мы советуем вам составить подробный проект, который поможет вам сделать двускатную крышу своими руками без изъянов, перекосов и подобных им проблем.

Функциональность крыши сарая

Первым делом определитесь с функциональностью такой конструкции. Так, нередко двухскатная крыша устраивается с чердаком, даже если речь идет об обычном сарае. Например, чтобы можно было занести на просушку сено или просто ненужные вещи:

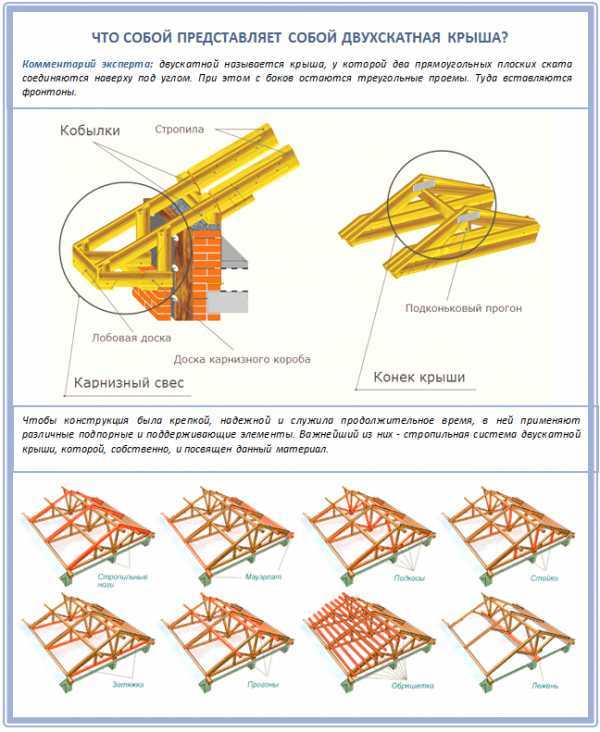

Устройство двухскатной крыши

От назначения сарая уже будет зависеть то, будете ли вы делать перекрытие, или оставите пространство под крышей открытым и вентилируемым. В основном же вам понадобится уделить внимание таким конструктивным элементам:

Два ската такой крыши соединяются в коньке. Для организации свеса крыши изготавливаются так называемые кобылки – специальные элементы, которые по своей толщине немного меньше обычных стропил и по своей сути продолжают их за стены сарая.

Та самая балка, которые соединяет между собой стропильные ноги, называется затяжкой. Затяжка используется только тогда, когда стропила для сарая изготавливаются висячими – без специальной опоры на внутреннюю стену или перегородку, какие вообще встречаются сами по себе в сараях редко.

Устройство разноскатной крыши

Но помните, что проекты сарая с разноскатной крышей подразумевают строительство двух отдельных односкатных крыш, которые не имеют общего конька:

А потому, если вы хотели именно такую крышу, рассматривайте ее как сочетание двух односкатных, со всеми особенностями строительства таковых, но не как двускатную. А как правильно строить односкатные крыши, на нашем сайте есть много замечательного материала.

Этап II. Подготовительные работы

Но перед подготовкой материала для стропил, соорудите фундамент и стены. От этого вы будете отталкиваться, насколько прочной и сложной вы сможете строить саму крышу.

Ведь этот элемент сарая также имеет свой вес, и нельзя, к примеру, сооружать тяжелую массивную кровлю для хлипких каркасных стен. Как и нет смысла бояться создать лишнюю нагрузку на стены, которые были построены из прочного и долговечного материала.

Строительство фундамента

Для небольшой садовой постройки вам вполне подойдет небольшой деревянный фундамент, который обработан антисептиками от гниения:

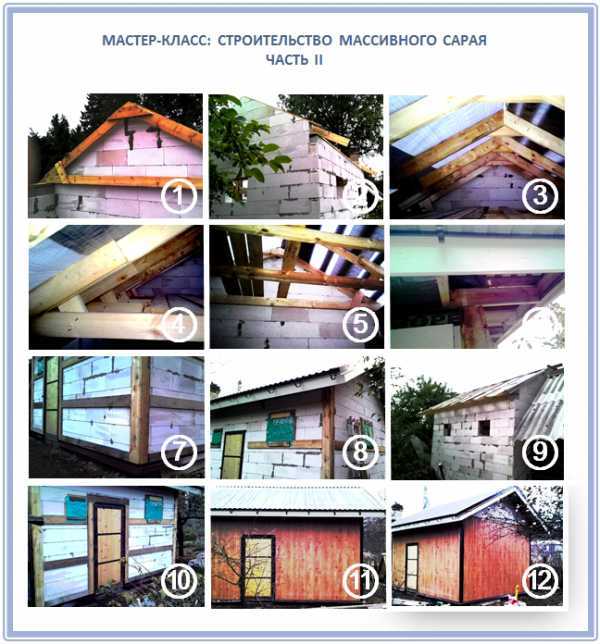

Для массивного сарая с тяжелыми стенами (например, из камня) придется строить основательный ленточный фундамент с разной глубиной углубления. А в качестве фундамента для сарая средних размеров идеально подойдет столбчатый:

Вычислять сложные точные нагрузки на такой фундамент не стоит, как это делается обычно для целого жилого дома, но интуитивно вы должны понимать, что от качества основания зависит долговечность постройки, но «деньги закапывать в землю», как любят выражаться профессиональные строители, также не стоит.

Рассчитываем материал для стропил

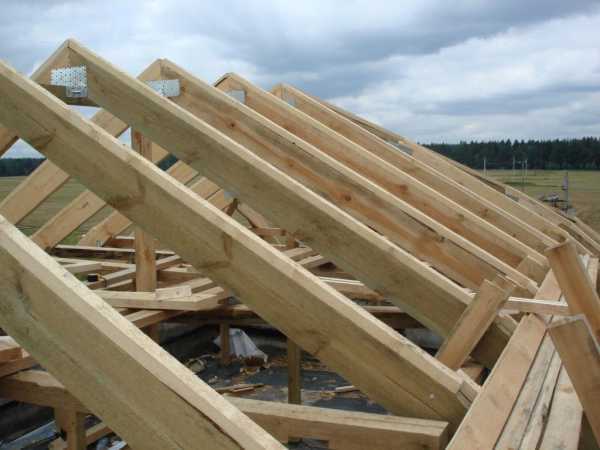

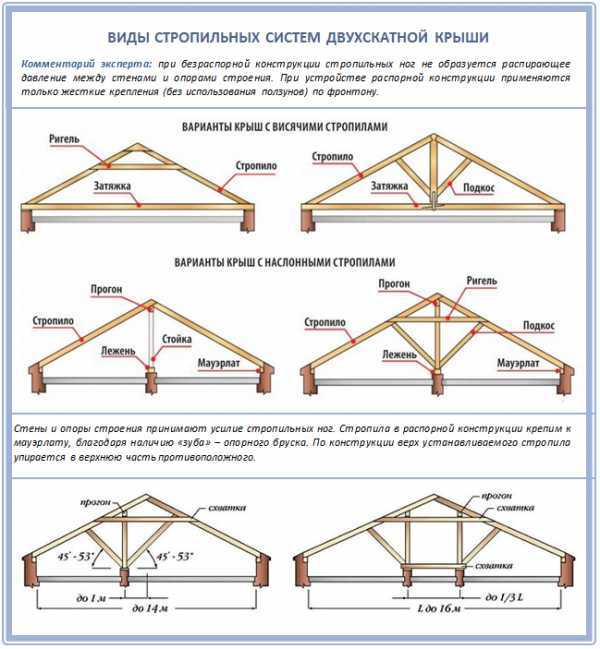

А теперь перейдем непосредственно к строительству самой крыши. Стропила – это деревянные или металлические балки, которые служат несущим элементом крыши. Усилить стропильные фермы для крыши сарая вы можете специальными внутренними перегородками, которые имеют свои названия:

Вот хороший пример, как эти элементы реализуется в живом строительстве:

Готовые стропильные фермы двухскатной крыши представляет собой правильные треугольники, если вы строите симметричную крышу, и разносторонние, если асимметричную или несимметричную. Но, если в вашем сарае будет внутренняя стена, вам лучше построить двускатную крышу по системе наслонных стропил, которые дополнительно опираются на такую перегородку. Но все это нужно будет монтировать на высоте, а не заранее на земле.

Также хотим предложить вам наш онлайн-калькулятор для расчета такой крыши. Он абсолютно бесплатен.

Выбираем материал

В зависимости от того, насколько крыша вашего сарая будет тяжелой, решите, нужны вам деревянные стропила или металлические:

Единственный минус металлических стропил в том, что они обладают немалым весом и требуют сноровки при работе с ними. А, в частности, вам на высоте придется варить металл.

В качестве древесины берите хвойные породы, но не ниже первого сорта и влажностью ниже 18%. Обязательно обработайте будущие стропила антисептиком и примените антипирены для огнезащиты. Работать с таким материалом – одно удовольствие:

Только шаблон для них обязательно нужно изготовить заранее, если вы хотите получить в итоге ровную и красивую крышу. Найдите для этого время, и сам процесс дальше уже будет идти легче:

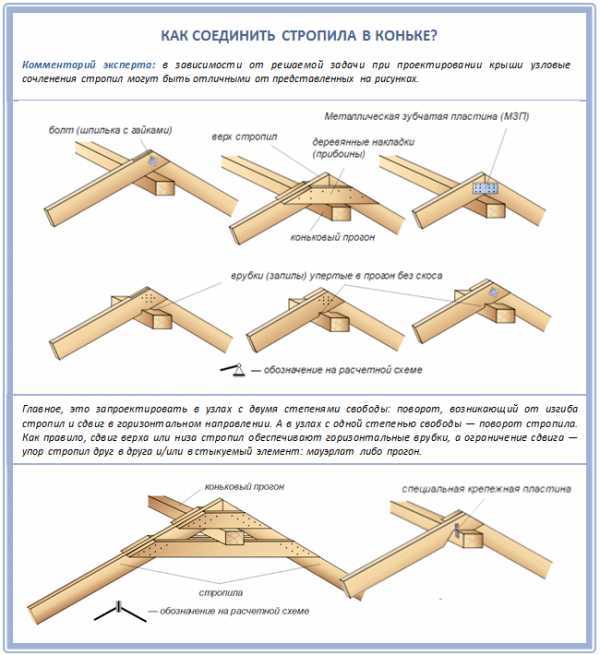

А как правильно соединить стропила в коньке, вам поможет подготовленная нами иллюстрация:

Если же речь идет о самом простом сарайчике небольшого размера, тогда соорудите для него такие простые стропильные системы:

Этап III. Изготовление мауэрлата

Если стены сарая были изготовлены из кирпича, бетона, блоков или других подобных им передающих влагу материалов, тогда стропила двускатной крыши должны опираться на эти стены через специальный деревянный брусок. Он называется мауэрлатом.

В противном случае сырые стены, которые намокли от дождя, будут передавать влагу деревянным элементам крыши. В итоге те будут гнить, разрушаться и перекашивать крышу. Нам этого не нужно, не правда ли?

Но главная задача мауэрлата – равномерно передать нагрузку от крыши к стенам сарая. Мауэрлат нужен не всегда: чем проще и меньше по габаритам ваша хозпостройка, тем более упрощено и ее строительство. А если сарай большой, но стены у него из бруса или камня, примером, тогда беспокоиться о точечном давлении стропильной системы крыши также не стоит.

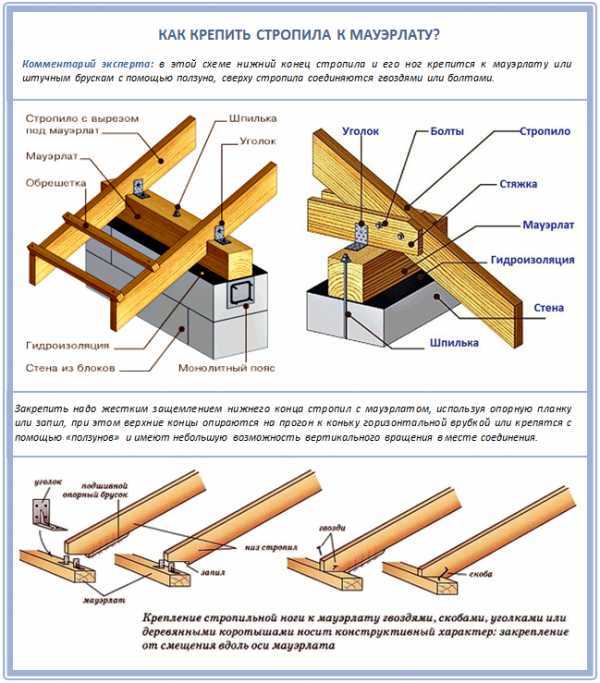

Соединить стропила между собой и с мауэрлатом вы можете как при помощи специальных металлических креплений, так и путем врубки.

Схож с мауэрлатом по своим функциям лежень – брус, который кладут на внутренние стены сарая, если такие есть. Он тоже принимает на себя часть давления от стропильной системы:

Вот и все премудрости строительства стропильной системы сарая.

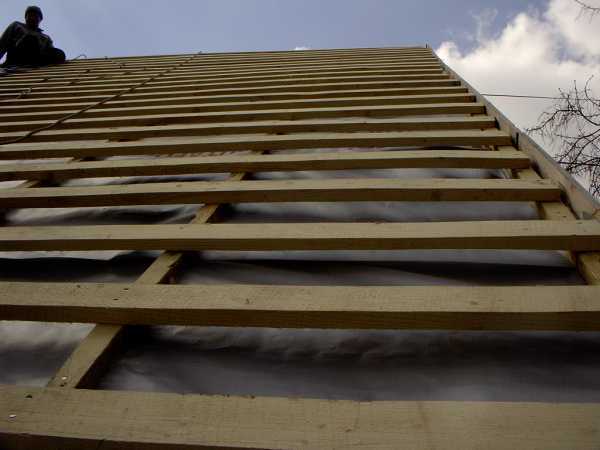

Этап IV. Монтаж обрешетки

Вот еще один частый вопрос: насколько плотно нужно делать обрешетку? Здесь все зависит от того, какое кровельное покрытие вы будете использовать. Если достаточно тяжелое, как, например, керамическая черепица, тогда и стропила, и обрешетка должны быть основательным. Если же это легкая мягкая кровля, рулонные материалы или поликарбонат – попроще, но не превышая при этом шага между стропилами более 60 сантиметров.

Многое также зависит от выбранного угла наклона крыши: если она крутая, обрешетка строится более разреженной, если пологая – тогда почти сплошной.

Конечно, беспроигрышным вариантом будет сделать достаточно плотную обрешетку, которая возьмет на себя основные нагрузки от снега и самого кровельного покрытия. Но это – дополнительный расход материала.

Этап V. Утепление и вентиляция

Теперь отметим вот что. Дело в том, что сарай относится к разряду тех построек, которые обычно плохо утепляются и не обогреваются зимой. А потому у них всегда есть определенные проблемы с конденсатом, сыростью и плесенью. Вот почему мы рекомендуем вам строить такую крышу все-таки вентилируемой, или хотя бы частично вентилируемой. Правда, тогда и сама крыша будет близка по своей конструкции к крыше настоящего жилого дома. И в этом случае нужно продумывать и вентиляцию, и утепление, и все то, чтобы утеплитель в крыше не гнил.

Свес крыши сам по себе уже более холодный, и снег , который немного подтаял на основном участке крыши, на нем снова начнет замерзать. Итог – длинные сосульки, разрушенный водосток и многие другие проблемы. Не говоря уже о том, что подобное явление разрушает само кровельное покрытие. А вентиляция крыши позволяет охладить кровельное покрытие изнутри, не давая, таким образом, подтаивать снегу.

Крыши по типу вентиляции бывают трех видов:

• Вентилируемая;
• Невентилируемая;
• Частично вентилируемая.

Например, в таком строительстве все подкрышное пространство остается свободным, чердачного перекрытия не обустраивается, а потому воздух в нем циркулирует неплохо:

А вот в этом проекте строится полноценный чердак, у которого будут слуховые окна и естественная или принудительная вентиляция:

А чтобы защитить стены сарая от дождя, нужно чтобы крыша заходила за них минимум на 20 сантиметров. Этот свес желательно подшить, не смотря на то, что это все-таки сарай.

Этап VI. Кровельное покрытие

Покрыть крышу сарая вы можете любым материалом, какой у вас есть в наличии, или существует возможность достать по небольшой цене. Но пока одним из самых популярных материалов, несмотря на шум вокруг него в последнее время, остается шифер. И все ввиду своей дешевизны и долговечности.

Единственное, что мы вам рекомендуем, это придерживаться правил личной безопасности при монтаже такого кровельного покрытия, а именно при резке надевать средства индивидуальной защиты. И учитывайте что шифер сам по себе материал тяжелый, а потому под него следует делать достаточно плотную обрешетку.

Надеемся, что наша статья поможет во всем разобраться!

krovgid.com

ydachadacha.ru

Сарай своими руками: каркасный, деревянный, пошагово,фото, видео

Какой бы ни был площади дом без сарая на участке не обойтись. Не все можно и нужно заносить в дом, даже если и место есть, а уже если нету, так тем более — хозпостройки необходимы. Это, кстати, может быть первым опытом в самостоятельном строительстве: построить сарай своими руками можно и без навыков. Главное, чтобы руки росли из нужного места.

При желании сарай можно сделать похожим на маленький домик

Из каких материалов строят

Содержание статьи

Если сарай расположен недалеко от дома и вас заботит его внешний вид, есть смысл использовать тот же материал материал что и при строительстве дома. Если не хочется тратить большую сумму на хоз-постройку, можно подобрать отделку так, что и издали и не отличить. В большинстве случаев это не очень сложно: технологий много и многие материалы очень точно воспроизводят внешний вид дорогостоящих отделочных материалов. Яркий пример тому — сайдинг.  Он есть под бревно, брус, кирпич, камень с разной фактурой. Так что для постройки сарая не обязательно использовать дорогие материалы. Практичнее использовать недорогую технологию строительства, а потом обшить материалом с фактурой, похожей на отделку основного строения.

Как быстро и дешево построить сарай

Самый быстрый и одновременно недорогой вариант постройки сарая — по каркасной технологии. Каркас может быть деревянным или металлическим, его обшивают снаружи отделкой, ставят крышу и все, сарай готов. Если сарай планируется деревянный, его собирают из бруса и досок. Сарай металлический можно удобнее делать из профилированной трубы: квадратное сечение и варить и стыковать проще в разы. Есть еще специальный металлокаркас. Он собирается на саморезы, а вся конструкция заказывается и изготавливается на заводе. Такие дома считаются наиболее дешевыми, вряд ли сараи будут дорогими. Сборка и металлического и деревянного сарая занимает несколько дней: проверено не единожды.

На половину построенный сарай: пол и две длинные стены стоят, осталось установить короткие и сделать стропильную систему

Каркасная постройка получается легкая, потому фундамент под сарай нужен облегченный. В большинстве случаев достаточно столбиков, бетонных блоков, иногда устанавливают винтовые сваи или делают буронабивные. На более сложных грунтах и для тех, кто любит надежность, можно построить монолитный или сборный (из фундаментных блоков) ленточный фундамент мелкого заложения.

На армированном ленточном фундаменте можно ставить даже сарай из строительных блоков или кирпича. В этом случае даже на пучнистых грунтах постройка будет стоять нормально. Она если и будет двигаться, то вместе с фундаментом, так что риск возникновения трещин минимален.

Каркасный сарай можно построить и без фундамента. Тогда стойки (обработать от гниения) нужно будет заглубить на 60-80 см, забетонировать, и потом к ним крепить нижнюю обвязку, но которую будут опираться лаги пола. Но таким способом большое строение не построишь. Максимум — небольшую каморку и дровник рядом.

Еще один вариант. Он пригоден для грунтов, с которых хорошо уходит вода, а подпочвенные воды расположены глубоко. Тогда размечают участок, который больше планируемого сарая на 50 см в каждую сторону, снимают дерн и делают песчано-гравийную подсыпку. На утрамбованный щебень укладывают брус обвязки и крепят к ним лаги пола (обработанные антисеплитком для прямого контакта древесины с грунтом). Вот и все. Никаких сложностей.

Сарай без фундамента

Это далеко не лучший вариант: даже при низком уровне грунтовых вод и тщательной обработке древесины сарай простоит недолго. Если вас это устраивает, можно делать и так.

Какой построить туалет на даче читайте тут (схемы и чертежи).

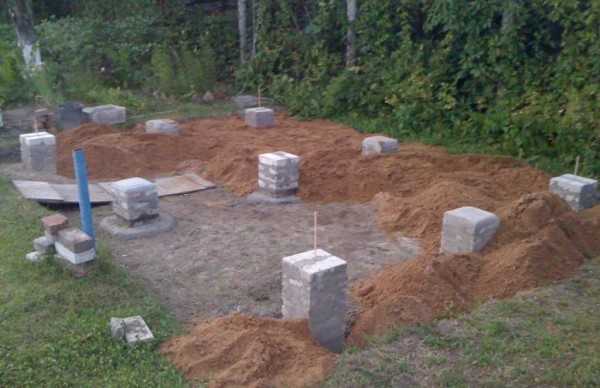

Фундамент для каркасного сарая

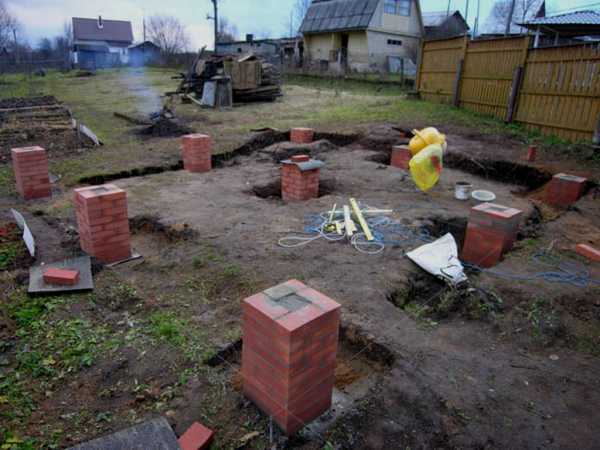

Все типы свайного или столбчатого фундамента предполагают расположение единичных опор по периметру: обязательно под углами строения и в местах примыкания перемычек (перегородок), если такие предусмотрены. Шаг установки опор зависит от размеров сарая и от того, какие лаги планируете использовать. Чем больше пролет, тем большего сечения требуются лаги.

Например, для ширины сарая 2 метра, можно поставить только два ряда столбиков и лаги при этом будут 150*50 мм (в крайнем случае 150*40 мм). Если ширина сарая 3 метра, то или ставить промежуточные опоры (столбики, сваи), или брать доску 150*70 мм. Посчитайте, что в вашем регионе дешевле выйдет, и выбирайте.

Вырытые котлованы под столбы

При ширине доски 100 мм пол под ногами ощутимо прогибается. Так что приходится шаг установки лаг делать около 30 см. Тогда прогиба нет совсем, или он незначительный (от веса зависит).

Быстрее всего сделать фундамент на готовых блоках: их можно купить или сделать самостоятельно. Под них копаются котлованы чуть больше по размерам чем блоки. На дно насыпают песок, трамбуют, затем гравий, его тоже трамбуют. Толщина подсыпки в утрамбованном виде — 20-30 см. На нее устанавливаются блоки, а уже на блоки монтируется нижняя обвязка.

После того как выложены блоки, на них крепится нижняя обвязка

Если речь про мелкозаглубленный ленточный фундамент, то траншею копают вглубь на 40-60 см относительно уровня грунта, ширина ленты порядка 25 см, а сама траншея должна быть шире как минимум на полметра или более: в нее устанавливается опалубка. Дно ровняют, трамбуют. На дно насыпают щебень и снова трамбуют.

Для опалубки использованы доски 150*50 мм, чтобы была возможность использовать их в дальнейшем, их оббили пергамином. После демонтажа опалубки (как бетон схватился) их разобрали и поставили как лаги пола

Из прутка 12-14 мм вяжут каркас. Четыре ребристых продольных прутка связывают при помощи рамок, изготовленных из гладкого прутка 6-8 мм. Размеры рамок должны быть такими, чтобы вся арматура находилась от краев ленты на расстоянии не менее 5 см. Например, если фундамент будет 40*25 см, то прутки связывают в конструкцию с прямоугольным сечением 30*15 см.

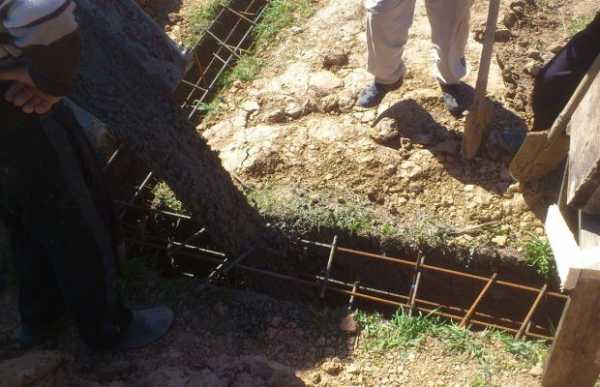

В опалубку устанавливают связанный каркас, который затем заливается бетоном марки не ниже М-200

Подробнее о каркасе для ленточного фундамента читайте тут.

Деревянный каркасный сарай своими руками: пошагово с фото

Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).

В качестве фундамента под сарай использованы стандартные блоки ФБС 600*300*200. Они уложены на песчано-гравийную подсыпку толщиной 25 см. Поверх блоков уложена отсечная гидроизоляция — слой рубероида, на битумную мастику. Сверху еще приклеен на ту же мастику слой «гидротекса».  Такой пирог сделан потому что уровень грунтовых вод высокий, необходимо было гарантированно защитить постройку от сырости.

Начало строительства сарая. На фундамент уложена гидроизоляция, на нее — обвязка,, а к обвязке прикреплен брус

На гидроизоляцию укладывался брус сечением 150*150 мм (все пиломатериалы обработаны). Соединялся в полдерева, бился гвоздями — 100*4 мм. Для тех, кто незнаком с плотницким делом, можно соединить брусья встык, на места соединения прибить изнутри усиленные уголки, снаружи — монтажную пластину.

В данном варианте каркас к блокам ничем не крепился. В регионах с повышенными ветровыми нагрузками это неоправданно. Крепить можно при помощи шпилек: под них насквозь, через брус, в блок, сверлится отверстие такого же диаметра, (12-14 мм). В него загоняется шпилька, болт потом подтягивается ключом. Чтобы шляпка спряталась, под нее можно рассверлить отверстие.

Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.

Лаги пола крепятся к обвязке такими скобами

Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.

Каркас собирался по технологии «платформа»: сначала настелили пол, а на него монтировали стены. Каркас стены или ее часть собираются на полу. В некоторых случаях сразу обшиваются с наружной стороны, если выбран для обшивки плитный материал. И уже в таком виде (с обшивкой или без) поднимаются, выставляются вертикально и закрепляются.

Есть вторая технология «баллун». По ней каркас монтируется постепенно: на обвязку или даже сразу на блоки монтируются угловые стойки каркаса. Они выставляются в уровень во всех плоскостях. Между ними натягивают канат, по которому затем выставляют остальные стойки. Их также прибивают по одной, скрепляя между собой укосами и временными поперечинами.

Вам может быть интересна статья «Делаем дровники и поленницы своими руками»

В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т.д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).

Настелен пол в сарае

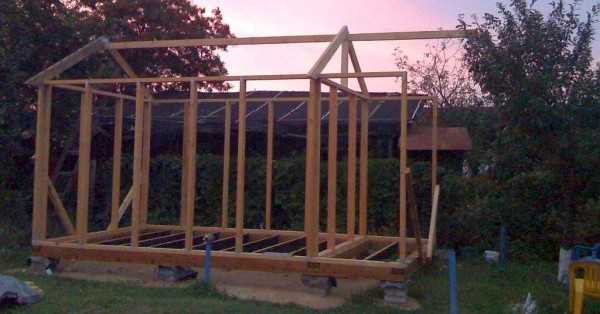

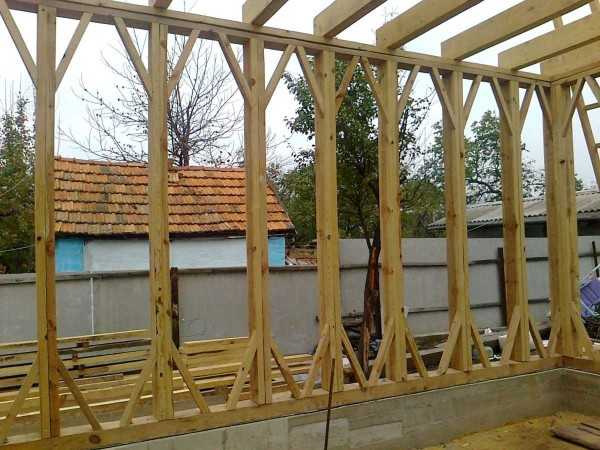

Далее началась сборка стен. Полностью сбивается каркас: нижняя обвязка, стойки, верхняя обвязка. В таком виде устанавливается ровно по краю бруса обвязки, выставляется, укрепляется страховочными распорками, упорами, укосами. Прибивается насквозь через настил пола к брусу обвязки. Гвозди брали 200*4 мм.

Собраны стены. Верхняя обвязка будет сразу и опорой для стропил

Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.

Оконные и дверные проемы усилены — прибиты по две доски, которые между собой сбиты гвоздями в шахматном порядке через 20 см. Нагрузка тут больше, потому требуется усиление. В одном из торцов предусмотрены ворота — для загрузки/выгрузки крупногабаритных вещей. Потому в этой стене (на фото видно) только угловые стойки и усиленные — для крепления створок.

Вид на торец, в котором будут широкие двустворчатые двери

Так как крыша односкатная, стропильная система простая: укладываются на ребро доски, которые выбраны под стропила. Их длина больше, так как необходим свес кровли. Он обычно 30-50 см с каждой стороны. В данном варианте при ширине сарая 3 метра, длина стропильных ног (с учетом уклона) составила 3840 мм.

Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.

Обрешетка под ондулин

Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен  кровельный материал (гвозди покупались вместе с покрытием).

Стены снаружи зашили ОСП 9,5 мм толщиной.

Процесс наружной обшивки сарая

Установили двери, сделаны небольшие ступеньки.

Двери установлены старые, приведенные в порядок

Последними штрихами устанавливалась ветровая доска. Затем сарай был обшит вагонкой и покрашен краской в тон остальным постройкам на участке. Сарай своими руками на готовом фундаменте построен за два выходных дня. Обшивка вагонкой и покраска были значительно позже -почти через месяц.

Окончательный вариант сарая…красиво

Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.

Более подробно о принципах каркасного строительства из древесины читайте тут.

Сарай с двускатной крышей из металлочерепицы

Этот сарай строился в одиночку. Постройка тоже каркасная: самый дешевый способ. В этом случае способ сборки — «баллун» — постепенное выставление стоек. Все начинается также: сначала сделали столбики под фундамент. Только на этот раз кирпичные.

Фундамент под сарай из кирпичных столбиков

Как видите, в угловые стойки вмонтированы шпильки. В обвязочном брусе сверлятся отверстия и он одевается на шпильки. Их можно делать не только в углах, но и на промежуточных столбах тоже: крепче будет держаться.

Этот сарай имеет небольшое крыльцо-веранду, потому на требуемом расстоянии установлен поперечный брус. А него будет опираться стенка. Под него предварительно сделаны и столбики.

Лаги крепились тоже на пластины

Лаги могут крепится еще и врубкой. Тогда в обвязочном брусе вырезается выемка по форме лаги. По глубине она не должна превышать 30% от толщины бруса, потому лага подрезается так, чтобы она встала на одном уровне с обвязкой. Это способ более трудоемкий.

Далее собирался каркас: угловые стойки 100*100 мм, промежуточный — 50*100 мм, верхняя обвязка и стропильная система собиралась из той же доски. Треугольники вверху усилены накладными металлическими пластинами. Пластины меньшего размера крепились и в местах стыковки верхнего бруса обвязки и стоек. Они соединялись встык без врубки, прибивались сверху и наискосок гвоздями. Пластины уменьшили вероятность складывания при боковых нагрузках.

Каркас собран

Далее собиралась стропильная система — доска 150*50 мм, на нее — обрешетка под металлочерепицу. Была выбрана, так как таким же материалом крыта дача.

Собранная стропильная система с обрешеткой

Каркас обшивался листами ОСП — самый удобный размер для постройки. Впоследствии стены будут отделаны сайдингом под дерево.

Это почти готовый сарай с двускатной крышей. Осталась отделка стен

Обшивка, кстати, не обязательно должна быть из фанеры или ОСП. Можно вагонку или доску крепить сразу а стойки. Но тогда при сборке каркаса нужно ставить укосы: без жесткости плитного материала постройка будет хлипкой. Если укосы не ставить, качнуть можно рукой.

Такие раскосы придадут достаточную жесткость стенам каркасного сарая

После установки раскосов можно набивать доску, вагонку, блок-хаус, имитацию бруса, сайдинг — выбор за вами.

Каркасный сарай обшивается доской

Похожие каркасные сараи можно сделать из профильной трубы. Для обвязки и угловых стоек достаточно сечения 60*60 мм или 60*40 мм, для промежуточных и того меньше — 20*40 будет нормально. Только для крепления наружной обшивки нужно будет собирать и крепить обрешетку. Подробнее о строительстве сарая из труб и металлопрофиля читайте тут.

Для тех, кого волнует внешний вид строения, несколько идей о том, как сделать сарай красивым в видео-формате.

О планировании участка и основах ландшафтного дизайна можно прочесть тут.

Видео о строительстве сараев из дерева

Сарай получился красивый, но недешевый. Зато приличный по размерам, крепкий и по внешнему виду не отличается от дома — вписывается в композицию. Все показано/расписано подробно, есть одно нарушение: гидроизоляция под металлочерепицу уложена вертикально. Даже при хорошем склеивании полос рано или поздно вода сделает себе дорожку. В остальном — все грамотно.

В этом случае сарай своими руками построен на самом дешевом, наверное, фундаменте: в старые покрышки залит бетон. На этих «столбиках» и стоит каркас. Естественно, выставлять их нужно на ровную надежную поверхность и сами они должны быть в одном уровне. По прочности такон основание не уступит лучшим бетонным блокам, а может еще и превзойдет их. Выступающие из-под строения покрышки, можно закрыть, сделав ступеньку и расставив впоследствии на ней цветы или используя под другие нужды. Еще практичней получится.

Еще одно видео с пошаговой иллюстрацией строительства каркасного сарая из бруса.

Чертежи с размерами

Несколько чертежей, которые помогут вам сориентироваться с габаритами постройки. При необходимости корректируйте под свой участок или потребности.

Сарай с односкатной крышей — чертеж со схемой расположения стоек

Сарай на три отделений под односкатной крышей. Пунктиром указаны места установки стоек (и опор под них)

Конструкция сарая с указанием всех требуемых элементов

Двускатная крыша на сарае из металлопрофиля

Квадратный сарай — размеры

Сарай с ломаной крышей

stroychik.ru

Каркасный сарай с односкатной крышей

Чтобы не захламлять дачный участок или помещение дома садовым инвентарем, можно построить каркасный сарай своими руками. Он станет удобным местом для хранения различного хозяйственного инвентаря. Соорудить такую постройку не очень сложно, главное следовать технологии.

Начало работ

Строительство сарая начинается с определения места. Сарай не должен бросаться в глаза, лучше расположить его на заднем дворе. Подход к этому строению необходимо делать максимально свободным, чтобы заносить или выносить крупногабаритные предметы и материалы: емкости для полива, бензоинструмент и др.

Ширина входной двери рассчитывается исходя из размеров садовой тачки, которую, возможно, придется закатывать внутрь постройки. Лучше построить сарай на небольшой возвышенности, это обезопасит постройку от талых вод, способных подмыть основу и разрушить все строение.

Сарай на небольшой возвышенности

Построить вспомогательное сооружение можно из любых пиломатериалов: доски, бруса или плит OSB. Фундамент используется любого типа – столбчатый, ленточный, монолитный или сборный.

Сарай может быть различной формы – квадратный или прямоугольный, с односкатной крышей или конькового типа. С покрытием кровли также особых проблем нет, подойдет профлист, обычный шифер или рубероид, если финансы ограничены. Оживить строение поможет цветной кровельный материал. Сейчас в продаже можно найти и профлист, и шифер различных цветов и оттенков.

Расчет материала на сарай размером 3х6 метра

Сначала нужно составить план или схему постройки, что поможет более точно рассчитать количество необходимого материала. Правильно составленный план строения позволит учесть все нюансы строительства, чтобы в процессе работы не пришлось докупать материалы. Приобретая брус и доски, уделите внимание их влажности, которая не должна быть более 22%. Также на древесине не может быть крупных сучков, синевы, следов работы жучка-древоточца.

Для изготовления каркасного сарая понадобится устройство следующих конструкций:

• Обвязка нижняя и верхняя. Для этого нужен брус сечением 100 на 100 мм. Шесть штук 6-метровых и восемь брусьев по 3 м.
• Настил пола производится из досок сечением 40х150 мм, потребуется, минимум, 20 штук, при необходимости можно добавить. Для чистового покрытия лучше использовать OSB плиты.
• Вертикальные опоры – здесь нужен будет брус сечением 100х100 мм, в количестве 11 штук по 2,5 метра длиной каждый, два из них для дверного проема.

Вертикальные опоры каркасного сарая

Для создания уклона односкатной крыши используется один из двух возможных методов. Если вертикальные стойки каркаса сделаны одинаковой длины, то по одной стороне периметра постройки делают их наращивание брусками сечением 50х50 мм, которых потребуется 4 штуки. По другой методике при установке вертикальных стоек с одной стороны строения следует установить или более высокие брусья или чуть короче остальных. При использовании любого варианта уклон кровли будет обеспечен.

Для изготовления стропил потребуется доска сечением 50х100 мм в количестве 4 штук длиной по 4 метра каждая, с учетом кровельных свесов. Обрешетка выполняется из доски сечением 22х100мм, которой потребуется, примерно, полкуба. Черновой потолок делается из листов многослойной фанеры, ДСП, ДВП или OSB плит. Ветровая доска устраивается из пиломатериала обрезного типа сечением 25х100 мм. Достаточно будет 6 досок по 3 метра.

Доски сечением 50х100 мм

От толщины бруса зависит тип крепления: соединение в лапу (в полдерева) можно фиксировать гвоздями. Соединение «стык в стык» производится стальными уголками и планками. Также в работе потребуются саморезы, шурупы, Г-образные металлические пластины для крепления бруса по углам. Основным крепежным элементом будут гвозди различных размеров. Подбираются они такой длины, чтобы при вбивании в две соединяемых доски с наружной стороны, острие должно выходить на 1,5–2 см с обратной стороны. Такое соединение будет надежнее.

Все деревянные элементы постройки обрабатываются антисептиком, продляющим срок их службы. Лучше всего наносить защитный состав в два слоя.

Устройство фундамента

Построить сарай без хорошей основы не получится. Надежно защитить конструкцию от влаги и придать ей прочности позволит ленточный фундамент. При этом пол сарая поднимется относительно уровня земли на 40–50 см.

Вначале делается разметка фундамента на местности, для чего потребуются колышки и прочный тонкий шнур. Затем подготавливается ров глубиной 40–50 см и шириной примерно в 30 см. На расчищенное и выровненное дно насыпается песчаная подушка (ее нужно увлажнить и немного утрамбовать), а сверху укладывается полиэтилен, чтобы цементное молочко не впиталось в песок, уменьшив при этом прочность бетона.

Разметка фундамента сарая на местности

После этого по краю траншеи устанавливается опалубка, высотой в соответствии с размером цоколя. В верхней части опалубки устанавливают между ее стенками распорки, чтобы под тяжестью бетона доски не разъехались в стороны. Дальше по всей траншее укладывают арматурный каркас, где прутки связаны между собой стальной проволокой.

Для заливки используется цемент марки 200 или 250, щебень или галька, песок и вода. Специалисты рекомендуют заливать фундамент без длительных перерывов в работе, чтобы не образовывались воздушные пустоты. Во время дождя работы лучше не начинать, так как бетонная смесь станет жидкой. Сохнуть такой бетон будет значительно дольше, а прочность может снизиться. Через 3–4 недели можно приступать к работам по строительству каркасного сарая.

Приступают к устройству цокольной части, когда залитый в опалубку бетон наберет необходимую прочность, после чего опалубку демонтируют. Вначале на бетон расстилается рубероид, который будет исполнять роль гидроизоляции. По нему укладывается несколько рядов красного кирпича. Не забывайте делать перевязку швов в кирпичной кладке. В верхнем ряду по всему периметру строения в кирпичную кладку закладываются деревянные бруски через каждые полтора метра, на которые впоследствии будет крепиться брус нижней обвязки.

Заливка фундамента сарая

При устройстве цоколя необходимо пользоваться строительным уровнем, соблюдая горизонтальность кладки. При нарушении горизонтальности цокольной части каркас сарая перекосится и построить надежную конструкцию не получится. Выложив цокольный уровень и подчистив все швы от наплывов раствора, оставьте конструкцию на пару дней для застывания. После этого можно начинать монтаж элементов каркаса.

Собираем каркас сарая

Вначале поверх цоколя опять же укладывается рубероид для защиты бруса от влаги. Лучше положить два слоя рубероида и только потом приступать к монтажу нижней обвязки.

Используют для этого брус сечением 100х100. Стыки на углах нужно сделать в «лапу». На каждом торце бруса делается выемка в половину его толщины. Длина выреза согласно сечению бруса будет составлять 100 мм. Таким образом, при соединении получится ровный угол. При необходимости место соединения двух брусьев можно подработать стамеской. Крепится обвязочный брус к закладным деревянным деталям в цоколе гвоздями. Обязательно вбивайте их наискосок и проверяйте горизонтальность укладки бруса.

Следующий этап строительства сарая – устройство пола. Здесь нужны доски размером сечения 50х100 мм, которые будут служить лагами. Ставят их на ребро, опирая на брус нижней обвязки, с шагом в 60 см. Крепят все гвоздями подходящего размера. Чтобы далее все работы было удобнее проводить, можно собрать черновой пол из фанеры или любых старых досок. После их при необходимости можно демонтировать или набить поверх другой материал. Когда основание готово и по нему можно передвигаться без риска упасть, начинают установку вертикальных элементов каркаса сарая.

Устройство пола каркасного сарая

Для вертикальных стоек нужен также брус, сечение которого будет соответствовать размерам 100х100 мм. Крепится он сбоку к нижней обвязке, при помощи Г-образных металлических креплений или гвоздями на 150 мм, применяя косой забой. Расстояние между установленными стойками не менее 1,5 метра. Для надежности их фиксируют по диагонали временно установленными досками сечением 40х100 мм.

Промежуточные вертикальные стойки дополнительно закрепляют укосинами, чтобы не нарушалась их вертикальность. После устройства верхней обвязки их можно будет убрать.

Расположение вертикальных стоек для монтажа дверной коробки зависит от того, где она будет находиться и от ее вида. Если выбрана одностворчатая дверь, есть два способа крепления опор:

• Немного сэкономить на материале можно, установив одну стойку. Второй будет служить угловой вертикальный брус.
• Если вход будет посередине, то устанавливаются две дополнительных стойки.

Монтаж дверной коробки каркасного сарая

После замера верхняя планка прибивается по высоте проема, чтобы она была на уровне верхней части оконных блоков, под которые таким же образом подготавливается посадочное место.

Кровельные работы и обшивка стен

Для монтажа односкатной крыши одну сторону сарая нужно нарастить до уклона, не превышающего 25°. Затем устанавливаются стропила. Материалом служат доски сечением 50х100 мм, с установкой их на ребро. В конструкции с односкатной крышей крепление стропил осуществляется железными скобами или гвоздями, которые забиваются по методу «косой забой».

Монтаж односкатной крыши каркасного сарая

Затем монтируется обрешетка. Она может разреженной или сплошной, все зависит от вида выбранного кровельного материала. Для гидроизоляции укладывают рубероид или другие современные мембранные материалы, а после этого уже монтируется кровельный материал.

Обшивается каркас любым материалом, но обычно используется профлист или строганая доска. Можно воспользоваться и вагонкой, но такой вариант будет немного дороже.

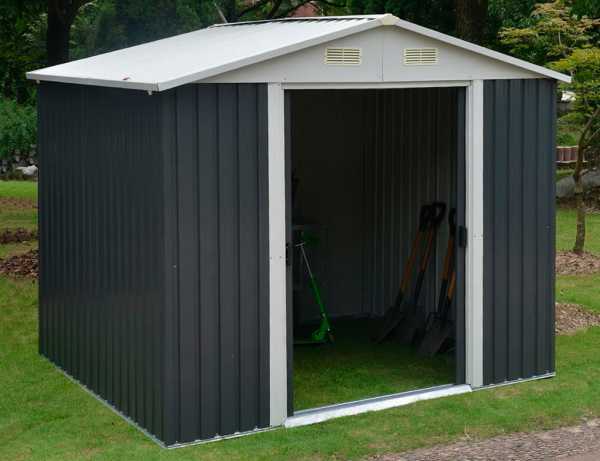

Металлический или пластиковый сарай

Это новая разработка в сфере строительства для быстрого возведения хозблоков и вспомогательных помещений на дачных участках. Все детали упакованы в компактные коробки, их быстро и удобно доставить до места.

Преимущества готовых каркасных конструкций:

• Построить сарай можно в короткие сроки
• Практичность в обслуживании. Постройка не нуждается в уходе.
• Вам не потребуется заниматься такими работами, как обработка купленных пиломатериалов антисептическим раствором или каждый год обновлять внешний вид сарая краской. Все, что нужно делать с такой новой конструкцией – это периодически мыть ее водой из шланга.
• Для сборки не нужно подготавливать фундамент, подойдет утрамбованное основание, где может использоваться песчано-гравийная смесь или щебень.

Готовая каркасная конструкция сарая из пластика

В целом строительство каркасного хозблока – процедура несложная. Важно заранее все рассчитать и помнить, что по существующему закону его можно возводить в таком месте, которое находится на расстоянии не меньше, чем 3 метра от соседнего участка и 5 метров от крайней линии дороги. Все остальное на ваше усмотрение.

remoskop.ru

Проект и чертеж сарая 6х3м.

Представляем вашему вниманию еще один бесплатный проект сарая 6х3 метра. Эти габариты наиболее популярны среди сараев. Кроме того, данный сарай отличается своей простотой: в нем нет внутренних перегородок и разделений на боксы, поэтому строить его будет легче.

Для строительства сарая потребуется брус длиной 6 метров:

• Доска 50х150 мм — 14 штук;
• Доска 25х100 мм — 23 штуки;
• Доска 50х100 мм — 19 штук.

Кроме того понадобятся доски 25х100 длиной 6 метров: для настила пола 27 штук и для настила крыши 45 штук.

В качестве стен для защиты от ветра используются древесноволокнистые плиты (ДВП). Сарай получается лёгкий в постройке и достаточно удобный.

Крыша сарая односкатная. Вполедствии данный сарай можно расширить за счет добавления пристроя.

P.S. По просьбам читателей публикуем проект пристроя 3х1.5м к данному сараю.
