Как снять показания счетчика электроэнергии энергомера се 208. Счетчик электроэнергии однофазный многофункциональный
Герой из кондитерской. О том, как сын крестьянина создал лучший танк Второй мировой войны.
Знакомьтесь, зовут нашего героя — Михаил Ильич Кошкин. Родился он в далеком 1898 году, и уже в 10 лет переехал в Москву, где стал подмастерьем кондитерской фабрики «Красный Октябрь».
Кроме работы работы со сладостями, до 30 лет он успел поучаствовать в гражданской и в Первой мировой войнах, послужить политработником и, конечно, жениться.
В один момент, когда Родина нуждалась в танках, из-за нехватки кадров Михаил Ильич был переквалифицирован и отправлен в Ленинградский политехнический институт для обучения на кафедре «Автомобили и тракторы».
Талантливый ученик быстро осваивает новую специальность, и после получения диплома стремительно проходит путь от рядового конструктора до заместителя начальника КБ. Кошкин участвовал в создании танка Т-29 и опытной модели среднего танка Т-111, за что был удостоен ордена Красной Звезды.
После этого он занимает должность начальника танкового КБ завода № 183. Осенью 1937 года поступает задание на разработку нового колёсно-гусеничного танка.
Не будем вдаваться в подробности создания боевых машин, вам важно знать только то, что два опытных образца гусеничного танка, получившего официальное название Т-34, были готовы в начале 1940 года. Чтобы добиться начала производства, Михаил Кошкин безвылазно пропадал в цехах и на испытаниях.
Испытания танка начались в феврале 1940 года. Но для того, чтобы танк отправили в серийное производство, опытные образцы должны были пройти определённое количество километров. Тут и происходит ключевой момент в жизни героя. Михаил Кошкин принимает решение набрать эти километры, по пути из Харькова в Москву.
Этот танкопробег стал легендой. Наш герой накануне сильно простудился. Все его близкие, а также врачи в один голос кричали о том, что боевая железная машина не лучшее место для больного человека, тем более зимой. Однако это не помешало Кошкину сесть в танк и лесом и просёлками отправились в столицу. По мотивам именно этого танкопробега сейчас снимается новый российский приключенческий фильм “Увидеть Сталина”.
Ценой своего здоровья Михаил доставил танк в Москву. Всё бы хорошо, но болезнь прогрессировала, даже удаление легкого и лечение в санатории не спасли Кошкина от неминуемой смерти. 26 сентября 1940 года Михаила Ильича Кошкина не стало.
Все старания Михаила были не напрасны: он успел запустить Т-34 в серийное производство. Пройдёт меньше года, и немецкие танкисты в ужасе будут сообщать о невиданном русском танке, сеющем панику в их рядах, но это уже другая история.
CE208
Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчики разделены на две части: измерительный блок и индикаторное устройство. Измерительные блоки выполняют всю функциональность многотарифного счетчика, устанавливаются без дополнительной защиты от влияния окружающей среды вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. Также измерительные блоки осуществляют передачу информационных данных по радио интерфейсу для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ). Индикаторное устройство выполняет функции индикации показаний.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005
Соответствует ГОСТ Р 52322-2005
Сертифицирован и внесен в Государственный реестр средств измерений РФ
Технические характеристики
Функциональные возможности
Измерение активной и реактивной энергии в однофазных цепях переменного тока в прямом и обратном направлении.
Счетчик ведет учет по четырем тарифам.
Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
Счетчик ведет архивы тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии.
Хранение графиков нагрузки 30 (60) мин в течении 93 (186) суток.
Два измерительных элемента по фазной и нулевой цепи.
Встроенное реле управления нагрузкой на 80А.
Контроль лимитов потребления с возможностью отключения встроенного реле при превышении.
Встроенные модули связи PLC и RF, для обмена с индикаторным устройством и использования в составе системы учета.
Возможность использования для локального учета и в системе АИИС КУЭ.
Особенности электросчетчика
Индикаторное устройство:
Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем.
Индикаторное устройство поставляется в комплекте счетчика СЕ208 и выполняет следующие функции:
Автоматическое считывание информации с измерительного блока счетчика по PLC-связи.
Отображение информации на ЖКИ.
Характеристики радиосвязи:
Радиосвязь используется для съема показаний со счетчика СЕ208 в составе системы АИИС КУЭ.
Характеристики радиоканала:
Частота сети: 433 МГц
Выходная мощность: 10 мВт
Организация сети: Самоорганизующаяся Mesh-сеть
Количество устройств в сети: 1024
Количество уровней ретрансляции: 10
Габаритные размеры
Структура условного обозначения
СЕ208Х Х Х Х X Х Х
Соответствует ГОСТ Р 52320-2005
Соответствует ГОСТ Р 52322-2005
Соответствует ГОСТ Р 52425-2005
Сертифицирован и внесен в Государственный реестр средств измерений РФ
Соответствует требования
elektrokomplektnn.ru
Счетчики на проводах? СЕ 208 типа СПЛИТ, ответы на вопросы в фотографиях — Тверь | Фотограф

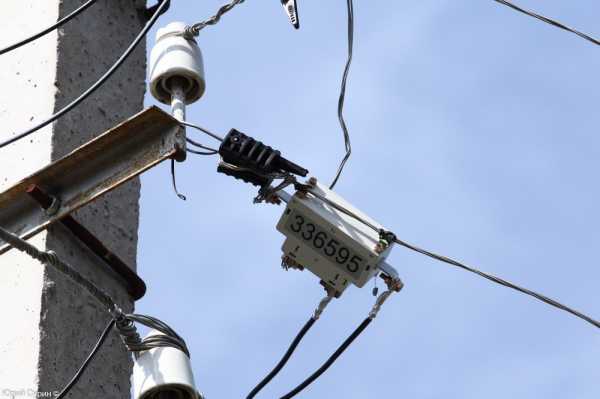

Несколько дней назад я выложил несколько фотографий со странными устройствами на электрических проводах которые «подходят» к частным домам и которые недавно начали устанавливать энергетики Твери. Как позже выяснилось, это выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро. Очень много вопросов от моих друзей в соц сетях я получил с вопросами что и как и зачем, оно и не случайно, в Тверском интернете по этому поводу нет никакой информации, да и во всемирной паутине не густо. Посему я решил разобраться и написать этот подробный пост о том, что мне удалось узнать про это нововведение от МУП «Тверьгорэлектро».
Буквально по крохам удалось собрать кое какую информацию (то телефонам энергетиков толком никто не мог сказать ничего, хотя кое кто и говорил что была рассылка по почтовым ящикам). И вот я написал им запрос на сайт Тверьгорэлектро и получил ответ — МУП «Тверьгорэлектро на Ваше обращение с вопросами по установленным выносным приборам учёта сообщает, что в рамках действующей программы по автоматизации учета электроэнергии на Вашей улице были установлены выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро». При проведении процедуры допуска данных приборов учета всем потребителям будут выданы устройства для считывания показаний, а так же подробная инструкция по их эксплуатации. О дате и времени проведения процедуры допуска в эксплуатацию установленных приборов учета Вам будет сообщено письменно.
Кстати, эти приборы учета устанавливают бесплатно!
Тоесть сейчас они их устанавливают, потом будут тестировать, ну а затем должны всем раздать домашние дисплее и инструкции.. вот тока когда? люди не в курсе..
Вот так выглядит данный девайс разработанный специалистами компании «Энергомера» комплекс технических средств для АСКУЭ: счетчики электроэнергии, устройства сбора и передачи данных, оборудование связи, а также специализированное программное обеспечение.
Благодаря своим техническим особенностям АСКУЭ на базе продукции «Энергомера» позволяет не только установить общий объем отпущенной электроэнергии, но и контролировать ее потребление абонентами, а значит свести до минимума факты хищений электроэнергии.
На просторах интеренета некоторые люди жалуются что новые счетчики считают больше чем старые.. Вполне возможно.. дело новое, тут вот нужно как то сравнивать будет.. а то и правда, а вдруг неправельно будут сщитать.. настроют не так или еще что
Вот один из таких вопросов на просторах сети — «Примерно месяц назад сетевая организация установила у меня свой новый счетчик СЕ208 на опоре ЛЭП и выдала мне индикаторное устр-во. Старый счетчик Меркурий 201.5 остался у меня в щитке не тронутым, я решил оставить его для контроля. Спустя месяц, я решил сверить расход, оказалось что СЕ208 намотал примерно на 40% больше, я обратился в сетевую организацию за разъеснениями, они говорят что Энергомеры считают более точно )) хотя класс точности по активной энергии у обоих первый. Я подключил еще один меркурий, свеженький, только что купленный дата проиизовдства июнь 2016, все пломбы на месте, и оказалось что картина не изменилась. Мои два меркурия считают одинаково, а СЕ208 примерно на 40% больше. В чём может быть проблема??»
Электросчетчик СЕ 208 используется для фиксации показаний по трате электроэнергии. Особенностью данного устройства является его способность работать по четырем тарифам. Это однофазное устройство, чаще всего оно применяется для расчета абон. платы по дневному и ночному тарифу. Для того чтобы получить информацию, нужно воспользоваться жидкокристаллическим дисплеем, на который она выводится.
Прибор учета электрической энергии обладает долгосрочной памятью, он сохраняет данные в течение 36 месяцев: даже если его полностью лишить питания, данные сохраняются за последние 180 дней. Модель имеет два компонента:
Измерительный блок. Его закрепляют, как правило, в недоступном для людей месте, например, на столбе, на довольно большой высоте. Это делается в антивандальных целях, помогает бороться с воровством электроэнергии. Пульт. Он находится в доступном для абонента месте, например, в его доме. На эту часть прибора выводятся показания, которые и требуется подавать при оплате по счетам.
Счетчик электроэнергии СЕ 208 полезен не только при необходимости высчитать, сколько нужно платить по тарифам, но и позволяет узнать следующее:
Затраченную за определенный промежуток времени электроэнергию. Напряжение в электросети на данный момент. Какая нагрузка на данный момент в нулевом и фазном проводе. Мощность нагрузки. Активность сетевой энергии. Частота сети. Иные полезные параметры, которые нужны чаще электрику, чем пользователю.
Новые приборы в перспективе будут внедрены в единую автоматизированную информационно–измерительную систему коммерческого учета электроэнергии (АИИС КУЭ). С помощью этой системы энергетики будут дистанционно снимать показания потребленной электроэнергии для их учета и автоматической обработки. После внедрения АИИС КУЭ такая процедура, как снятие показаний счетчиков потребителями, уйдет в прошлое. Более того, система позволит видеть в реальном времени загрузку отдельных участков сети и оптимизировать ее работу, снижать по конкретным линиям пиковые нагрузки, а значит предупреждать аварийные отключения электроэнергии.
Ну собственно схема как это все работает — тоесть, показания передаются по беспроводной сети от счетчика пользователю и одновременно на трансформаторную подстанцию, откуда уже (насколько я правильно понял по каналам сотовой связи) оператору в центр сбора информации
АСКУЭ на базе SPLIT-счетчика
Отличительной особенностью СЕ208 является его состав. Конструктивно счетчик делится на две части:
Измерительная (измерительный блок) выполняет всю функциональность многотарифного счетчика. Эта часть счетчика устанавливаются в недоступном для потребителя месте, обычно вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. К тому же, измерительный блок счетчика не требует дополнительной защиты от влияния окружающей среды. Потребительская (индикаторное устройство) устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний. Таким образом, расположение измерительного блока в недоступном для потребителя месте, поможет в борьбе с хищением электроэнергии.
Кроме того СЕ208 обладает важными функциональными особенностями:
измерение активной и реактивной электроэнергии в прямом направлении; встроенное реле управления нагрузкой на 80 А; контроль лимитов потребления с возможностью отключения встроенного реле при превышении; возможность как локального учета так и работы в составе АСКУЭ; наличие радио и PLC-интерфейса. Характеристики радиоканала:
Частота сети: 433 Мгц. Выходная мощность: 10 мВт. Организация сети: самоорганизующаяся Mesh-сеть. Количество устройств в сети: 1024. Количество уровней ретрансляции: 10.
Ну вот собственно такая новая фишка учета электроэнергии в Твери будет внедрятся постепенно. Так что если вы не платите за ток, то вам его могут запросто отключить дистанционно простым нажатие мышки)) Да и для любителей халявного электричества (магниты и прочии подключения в обход счетчика..) лафа закончится скоро. Скоро придут и к вам! Но выход всегда есть! Покупаем большой аккумулятор и идем скачивать халявное электричество куданибудь… например в библиотеку))) Помните те времена когда ходили и искали бесплатный вай фай по городу.. ну вот, теперь будем бегать с аккумуляторами в рюкзаках и искать где бы найти халявную розетку)) Будущее все ближе и ближе! не спрятаться не скрыться…
Ну а в ближайшее время я вам расскажу про автоматизированную систему «Лед-9» которая позволяет передавать информацию удаленному оператору по электрическим проводам электропитания (например от вашего компьютера, телефона и прочих девайсов..
jury-tver.livejournal.com
Как остановить счетчик Энергомера СЕ208 | ЭЛЕКТРОИНСТРУМЕНТ № 19
Текст из видео:
00:00: счетчик энергомера ce ед 208 особенностью этого счетчика является то что он сделан для расщепленной архитектуры когда сам счетчик висит вне зоны досягаемости так скажем абонента где-нибудь на столбе на проводах там подальше от него а у абонента стоит пульт в квартире который считывает показания с этого счетчика то есть сделано как-то просто чтобы люди
00:31: не воровали на самом деле эта херня ворует вообще нормально все воруют русски не любит халявы начнем с того что счетчики то полное говно вообще полное говно как и весь бренд энергомера последнее время полное говно постоянные отказы постоянные возвратами то табло заклинит у механических то остановится тащу contain с ним приключится то клемму говно ну в общем энергомера ямы дешевые
01:03: больше не делаем хватит надоело ну это вот 208 как бы приходится делать потому что допустим у нас края очень популярный среди энергосбыта дорогими раз вовремя пролоббировала там подсуетилась поэтому закупили несколько там десятков тысяч счетчиков для wesem крае вот понатыкали среди них очень большой процент
01:34: отказывается этих in a gamer 208 их и дело-то не в том что счетчик так давно внутри сделано то вот как китайскими руками вот как будто хотя в россии как бы ну реально и дешёво по-китайски асана на его проблема то что он висит на улице да и подождем постоянно и вот тут и тут сбоку уплотнения есть да сам корпус как бы герметичной считается новый год и железки они не в пайна как бы в корпус а вставлена через резиновые уплотнители и
02:04: короче гавно то что они протекают эти резинки со времени через год буквально то и раньше допустим приносит счетчик на переделку открывает что аум вода внутри там схема плавают в этой воде очень большой процент отказа как мне сказали контролеров энергосбыт и прям десятка них там каждый день меняет как бы так это ладно чего завод а ватник не принимает деньги теряет люди в общем не рекомендую вам оставить особенностью
02:38: этого приборчика является то что он одноразовый его вскрыть невозможно как видите вот крышка да вот она не имеет болтов она намертво припаяна к корпусу ну и помощью висит и скрыть его незаметно не получится то есть у меня нет болтов его только разламывать можно но разломать аккуратного не получится очень часто люди тоже пытаются
03:09: переделать который не знает как это вскрывать там аккуратно да ломает просто крышки потому что не как ножом начинаешь резать начинается следы оставлять там все это дело в общем не получится не скрыть но наши специалисты могут все в том числе аккуратненько вскрыть этот приборчик чтобы мне было потом заметно что его вскрывали вот такие же вот счетчики есть эту
03:39: матрицы b 523 там был еще один по 71 она про н.п. 523 видео бесполезно снимать потому что кучи-кучи тупой еще пол наверно тоже ладно что он не разборный как бы не разборное одно второе он внутри полностью залить смолой и вонь платно не выковать штату так просто с этого счетчика им по 523 матрицы это ладно так он еще не имеет ни лампочки вот допустим моргающих как у
04:11: обычный счетчиков которые показывает нагрузку не сетевое лампочки там непонятно включена не включен и дисплея у него также нет очень непонятно чего он там считает не считает так это ладно эбби дисплей ищу к нему отдельно как бы не подсоединяется связь с этим счетчиком snp 500 20 этим происходит только через маршрутизатор врубайся ты купил счетчик и пункт то они вместе не будет работать нужен еще концентратор на подстанции маршрутизатор который будет показания
04:42: передавать принимать и счетчика и отправлять в пульт и вот у нас в крае допустим часто энергосбыта но тоже люди там ошибаются очень часто записывают номер счетчика допустим на одну квартиру а приносит пуль запрограммирована на другую квартиру еще не многие платит не за себя за соседа вот с этим как бы такого не получается тут один путь счетчик он привязан изменить его как бы
05:12: нельзя вот пути код у нас такой есть на 5 тарифов до соврать на связью я тут не подключен не работает включаем пульт вот видим дисплей начал бегать лампочка
05:42: моргает она вот пытается связаться со счетчиком ну связи со счетчиком ника потому что он выключен и ответил моргает да вот у него в памяти показа не остались предыдущий но и 400 киловатт и все а связь со счетчиком еще чем особенность является этого счетчика
06:13: он падла меряет ток и через ноль и через фазу и причем если вы откинули фазу он будет мерить через 0 до и имеет по тому где больше допустим если в 0 этого больше чем фазе он будет учитывать показания 0 если фазе ток больше чем на ли он будет учитывать показания по фазе то есть при переделке надо учитывать что он имеет и по фазе помогут конечно
06:45: усложняет задачу ну все нормально мы все делаем вот включаем счетчик загорелась лампочка зеленая тоже вот начала моргать пытается связаться со щеткой с пультом от чего связалась с пультом все иди спи ты стал моргать связь появилась вот показывать
07:17: чистоту псих герц до то время киловатт и 2 3 мин 3 тариф 4 вот напряжение еще не обновились показания га ток в фазе то в ноль и киловатт и частота сети пьян герц обновление происходит по моему раз в минуту у этого говна вон до 220 вольт появилась блоки киловатт и 00
07:50: все включая с вот сейчас лак лампочка загорается зеленый осталось финал стало доходить он сейчас у нас заводской режим стоит ноль процентов включаем нагрузку 1 киловатт все пошла нагрузка лампочка начала моргания еще буду надо б б лампочка моргать такому тепловентилятор имеет три активную нагрузку иногда будет и б
08:21: моргать там все смотрим еще не обновились показания раз в минуту примерно обновляется вот ток в фазе эти 2 ампера в налей 5 2
09:01: и 4 да там мощность 116 киловатта что 50 герц и нажимаем кнопку минус 50 процентов все смотрим лампочка начала реже моргать до ждем пока обновится информация на дисплее
09:32: ещё пока не обновилась вот обновилась 3 не 6 ампер а в фазе 3 6 почти им первом ноле мощность 070 057 киловатта то есть поставилась 50 процентов
10:04: а еще забыл сказать чем это чем этот счетчик опасен для абонентов в некоторых компаниях вводят линии ты так называемые на потребление энергии да и допустим если ты привысил там сколько это киловатт им месяц там или в день то тут есть рушка встроенную да она автоматический счетчик потребителя отключает счетчик и все или допустим лимит по мощности допустим люди же как вот допустим выделено 15 colovada
10:38: допустим при трехфазной сети при однофазные 5 киловатт стандартное выделение ну люди жадные как бы у всех там котлы болеро и прочая фигня ну конечно 5 киловатт не получается 10 киловатт у некоторых там 15 киловатт а этот счетчик можно запрограммировать что допустим превысил 35 киловатт террасы илюшка замкнулась на 30 секунд включилась от дельты из тебя все потухло
11:09: и она будет такой постоянно дело до тех пор пока у тебя нагрузка не снизится до разрешенного лимита так скажем да вот ведь это тату илюшка зала замкнуто показывать что нагрузку нагрузка работает мы можем конечно процессе переделки счетчика и радужку нафиг отключить там и сделать ее чтобы не смогли вас отключить как бы но все за отдельную плату так поставили минус 50 персон
11:39: теперь ставим минус сто процентов нечего смотрим лампочка вообще остановилась не моргает ждем пока обновится дисплей вот обновился нови ампер фазе 0 ампер в
12:09: 0 мощность нам 000 10 что там не только в мощности все но минус 100 процентов я вам тоже не рекомендую ставить потому что в этом счетчики тоже есть профиль мощности принципе энергосбыт сможет узнать какой день и в какой час в счетчик выключали дочь останавливали это конечно косвенная вся информация от я уже говорила раньше
12:41: что стопроцентного не потребления в принципе не бывает ну только если вы отключили все полностью дома и уехали но вряд ли вы это сможете доказать поэтому минус сто процентов лучше не ставить не надо жадничать и вас не поймают ставим минус 75 процентов все лампочка начала моргать и
13:14: не обновилась еще а вот обновилась два с половиной пера
14:08: fasion алеппо именно мощность 025 киловатта нажимаем минус 25 процентов все лампочка стала чаще моргать вот обновилась четыре с половиной ампира
14:52: 087 киловатта
postila.ru
Расшифровка значений индикаторного устройства се 208. Счетчик электроэнергии однофазный многофункциональный
CE208
Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии. Конструктивно счетчики разделены на две части: измерительный блок и индикаторное устройство. Измерительные блоки выполняют всю функциональность многотарифного счетчика, устанавливаются без дополнительной защиты от влияния окружающей среды вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. Также измерительные блоки осуществляют передачу информационных данных по радио интерфейсу для автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ). Индикаторное устройство выполняет функции индикации показаний.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005
Соответствует ГОСТ Р 52322-2005
Сертифицирован и внесен в Государственный реестр средств измерений РФ
Технические характеристики
Функциональные возможности
Измерение активной и реактивной энергии в однофазных цепях переменного тока в прямом и обратном направлении.
Счетчик ведет учет по четырем тарифам.
Счетчик позволяет задать до 8 различных суточных расписаний переключений тарифов и до 8 сезонных программ.
Счетчик позволяет задать до 20 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации принятой в сезонной программе.
Счетчик ведет архивы тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии.
Хранение графиков нагрузки 30 (60) мин в течении 93 (186) суток.
Два измерительных элемента по фазной и нулевой цепи.
Встроенное реле управления нагрузкой на 80А.
Контроль лимитов потребления с возможностью отключения встроенного реле при превышении.
Встроенные модули связи PLC и RF, для обмена с индикаторным устройством и использования в составе системы учета.
Возможность использования для локального учета и в системе АИИС КУЭ.
Особенности электросчетчика
Индикаторное устройство:
Индикаторное устройство снабжено шнуром с вилкой для включения в сеть при необходимости просмотра информации потребителем.
Индикаторное устройство поставляется в комплекте счетчика СЕ208 и выполняет следующие функции:
Автоматическое считывание информации с измерительного блока счетчика по PLC-связи.
Отображение информации на ЖКИ.
Характеристики радиосвязи:
Радиосвязь используется для съема показаний со счетчика СЕ208 в составе системы АИИС КУЭ.
Характеристики радиоканала:
Частота сети: 433 МГц
Выходная мощность: 10 мВт
Организация сети: Самоорганизующаяся Mesh-сеть
Количество устройств в сети: 1024
Количество уровней ретрансляции: 10
Габаритные размеры
Структура условного обозначения
СЕ208Х Х Х Х X Х Х
Доброго времени суток дорогие читатели, сегодня рассмотрим прибор учета электрической энергии Энергомера СЕ-208. Очень много вопросов было о том какие цифры смотреть, как снять показания со счетчика и сколько цифр записывать. Постараемся в данной статье разобрать все нюансы данного счетчика и приложим инструкцию по эксплуатации.
