Счетчик индукционный – Особенности устройства индукционного счетчика электроэнергии

Содержание

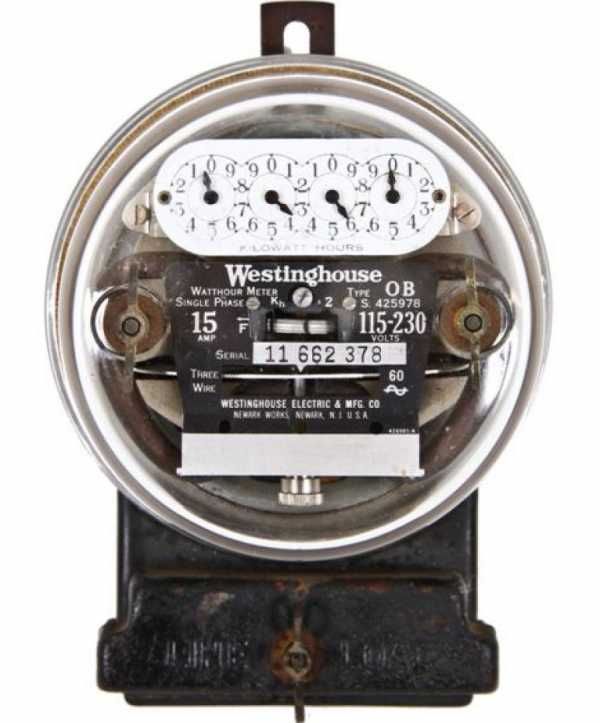

Индукционный счетчик электроэнергии — принцип работы и разновидности

В последние годы индукционный счетчик электроэнергии активно вытесняется с рынка приборов учёта более современными и совершенными, элекртонными моделями.

Тем не менее, именно такие счётчики имеют достаточно большое количество преимуществ, благодаря которым до сих пор эксплуатируются отечественными потребителями во многих регионах нашей страны.

Плюсы и минусы

Механические приборы учёта относятся к категории надежных в эксплуатации электросчётчиков и выгодно отличаются продолжительным сроком службы.

Немаловажным преимуществом является также устойчивость к перепадам напряжения в электрической сети.

Стоимость индукционного прибора учёта на порядок ниже цены новомодных электронных счётчиков, поэтому такое устройство по-прежнему считается самым доступным для широкого круга отечественных потребителей.

Тем не менее, класс точнoсти у таких приборов достаточно низкий, и варьируется в пределах 2.0-2.5 единиц, а также практически полностью отсутствует защита от хищений электроэнергии.

Кроме всего прочего, к недостаткам можно отнести высокое энергопотребление самим прибором и значительный рост погрешности измерений в условиях малых нагрузок. Определенное неудобство в процессе эксплуатации создают и внушительные габариты самого механического электросчётчика.

Важно помнить, что при необходимости выполнять одновременный учет реактивной и активной электрической энергии, потребуется устанавливать сразу несколько электросчётчиков индукционного типа.
Принцип работы индукционного счетчика электроэнергии

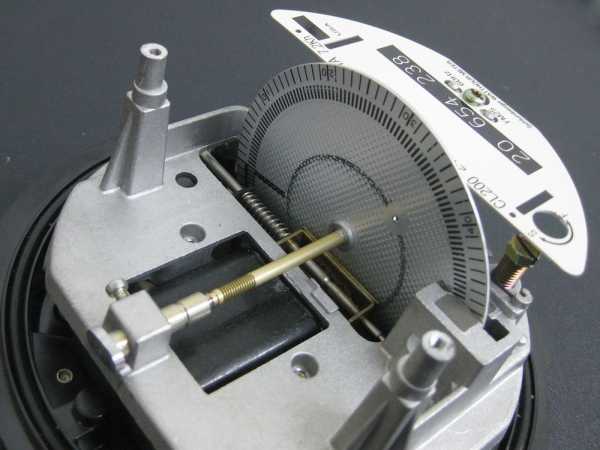

Стандартное счетное устройство механического прибора учёта – вращающийся алюминиевый диск и специальные цифровые барабаны, которые отражают расход электрической энергии в режиме реального времени.
Принцип работы достаточно прост, и заключается во взаимодействии электромагнитного поля с диском, представляющим собой подвижный токовый проводник.
Сохранение стабильной работоспособности индукционного электросчетчика возможно только в условия фазового сдвига, который должен быть равен девяносто градусам.

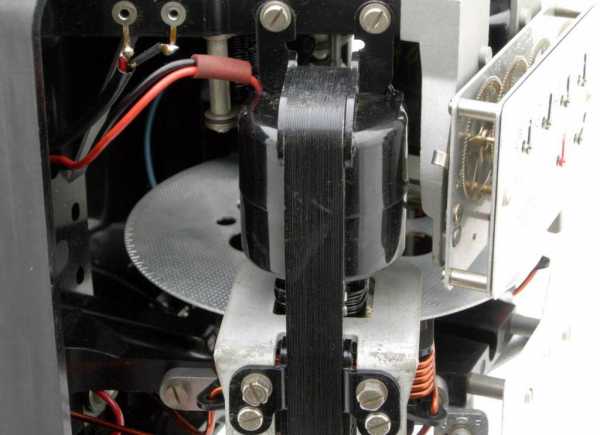

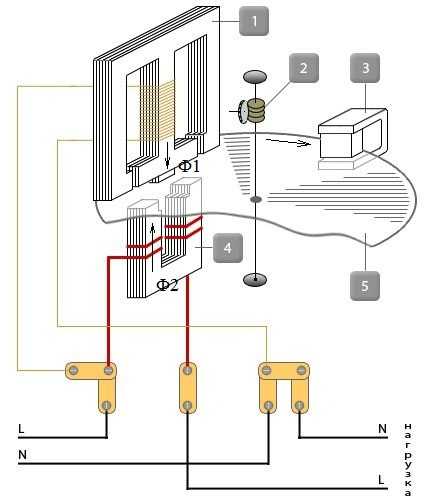

Устройство индукционного счетчика электроэнергии
Индукционные приборы имеют катушку напряжения и тока. При этом подключение токовой катушки производится только последовательно, а катушка на напряжение запитывается параллельно. В процессе работы обе катушки формируют электромагнитный поток, который у токовой катушки является неизменно пропорциональным силе тока, а у катушки напряжения – пропорционален напряжению в сети.
Закономерностью принципа работы электрического счётчика индукционного типа является наличие прямой пропорциональности потребляемой мощностью и скорости вращения счётного устройства в виде алюминиевого диска.

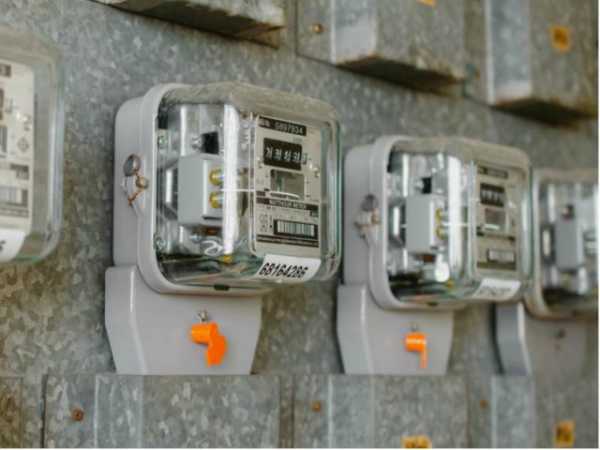

Установка
Трехфазные приборы заметно отличаются от однофазных электрических счётчиков, и способны функционировать в условиях значительной мощности электросети.
Однофазный прибор может эксплуатироваться при номинальной мощности не выше 10 кВт.
Трехфазные приборы учёта пригодны для использования в условиях номинальной мощности в 15 кВт и более.
Такие приборы учёта относятся к категории многофункциональных, поэтому применяются не только в бытовой сети, но и при выполнении контроля трехфазных двигателей.
Опломбировка счетчика — обязательное мероприятие для каждого потребителя электроэнергии. Как опломбировать счетчик электроэнергии — порядок действий описан в статье.
Инструкция по снятию показаний с электросчетчика приведена тут.
Несмотря на то что счетчик может работать многие годы, существуют нормативы, согласно которым через определенный промежуток времени после установки прибор нужно заменить. Каков срок эксплуатации электросчетчика, расскажем далее.

Однофазные
Самым простым вариантом является однофазное подключение, выполняемое посредством кабелей и нагрузки. Провода «заземление», «фаза» и «ноль» должны подключаться на вход электросчётчика и выход из прибора учёта. Перед электросчётчиком требуется установить устройство автоматического выключения, что сделает эксплуатацию максимально безопасной и удобной.
Конструкцией стандартного электросчетчика предусмотрено наличие шины, представленной обычной медной планкой. Фиксация планки осуществляется диэлектрическими зажимами. По всей длине проделаны отверстия, позволяющие легко подводить и надежно крепить все электрические кабели.

Схема подключения однофазного счетчика
Стандартная пошаговая схема самостоятельного подключения однофазного индукционного счётчика электроэнергии:
установка и фиксация прибора учёта в щиток;
установка выключателей на DIN-рейке и фиксация при помощи подпружиненной защелки;

установка шин заземляющего и защитного типа на DIN-рейке или изоляторах щитка;
подключение нагрузки на выключатели и последующее соединение автомата со счетчиком;
подключение электросчётчика;
подключение «фазы» на нижние зажимы выключателя, соединение нулевой шины с кабелем «ноль» и проводов заземления с заземляющей шиной;
установка перемычек на зажимы;
подключение электрического счетчика на нагрузку;
отключение подачи электричества, соединение провода «ноль» с третьей клеммой прибора учёта и подключение кабеля «фаза» на первую клемму.
На заключительном этапе проверяется работоспособность установленного оборудования на минимальной и максимальной нагрузке.
Обязательно нужно обратиться в организацию энергосбыта для того, чтобы установленный самостоятельно прибор учёта электрической энергии был проверен, а затем опломбирован специалистами.

Трехфазные
Трехфазный прибор учёта расходуемой электроэнергии принято относить к категории более безопасных счётчиков, что обусловлено разделением потребителей на отдельные группы. Такой тип электросчетчика способен измерять не только активную, но и реактивную энергию с учётом потокового направления.

Схема подключения трехфазного счетчика через трансформаторы тока
Стандартная трёхфазная модель имеет восемь клемм, поэтому подключение осуществляется в следующем порядке:
подключение общесетевых кабелей с одинаковой цветовой маркировкой на первую, третью, пятую и седьмую клеммы;
подключение квартирных кабелей с одинаковой цветовой маркировкой на вторую, четвертую, шестую и восьмую клеммы.
В процессе самостоятельной установки в обязательном порядке должна соблюдаться схема, учитывающая подключение входных кабелей посредством четырёхполюсника от вводного автомата.

После выполнения установки, прибор учёта обязательно должен пломбироваться и ставиться на учет специалистами энергоснабжающей компании, которые фиксируют стартовые показания счетчика и выдают разрешение на эксплуатацию.
Тарифная система учета
Дифференцированный вариант системы учёта базируется на расходе электроэнергии в зависимости от временного интервала, что позволяет осуществлять оплату потребленного электричества по разным тарифам: дневному и ночному.
Следует отметить, что приборы учёта электроэнергии индукционного типа относятся к категории однотарифных, и не имеют системы дистанционного снятия показаний. Соответственно, оплата потребленного электричества при использовании такого прибора будет на порядок выше, чем расходы электроэнергии в условиях эксплуатации более современных многотарифных моделей.
Снятие показаний
Общие показатели расхода электрической энергии определяются на шкале значений всеми цифрами, расположенными до запятой. Последнее число, которое выделяется рамкой красного цвета, отображает десятые доли одного киловатта, и при выполнении расчётов не учитывается.
Чтобы самостоятельно опередить расход электроэнергии за один месяц, необходимо вычислить разницу между цифровыми данными текущего месяца и показаниями прибора учёта в предыдущем месяце.
Оплата счёта за израсходованное количество кВт осуществляется в соответствии с тарифами, которые устанавливаются в каждом регионе индивидуально.
Безусловно, индукционные счетчики имеют большой ресурс эксплуатации и на их работоспособность не оказывают влияния как скачки напряжения в сети, так и качество передаваемого тока, но сэкономить на оплате электроэнергии за счёт многотарифной системы расчёта, увы, не получится.
Видео на тему
proprovoda.ru
Индукционный и электронный счетчик — что лучше?
Всем здравствуйте.
По просьбам моих читателей и друзей сегодняшняя статья будет называться «Индукционный и электронный счетчик — что лучше?»
И действительно, мы с Вами уже знаем как правильно выбрать и приобрести электросчетчик, знаем схемы подключения электросчетчиков, их устройство и принцип работы, но до сих пор не определились, что же все таки лучше: индукционный счетчик или электронный?
На данное время в России продолжают вести учет электроэнергии около 50 млн. индукционных электросчетчиков. Нужно ли нам переходить на электронные счетчики? Давайте разберемся более подробно с этим вопросом.
Достоинства индукционного счетчика электроэнергии:
очень надежны в эксплуатации

большой ресурс их работы (несколько десятков лет)
не зависят от качества электроэнергии (скачки и понижения напряжения)
относительно низкая стоимость по сравнению с электронными
Недостатки индукционного счетчика электроэнергии:
класс точности очень низкий — 2,0
при уменьшении нагрузки увеличивается его погрешность
значительное собственное потребление по токовым цепям и цепям напряжения (читайте статью о том, как самостоятельно измерить фактическую нагрузку трансформатора напряжения)
практически отсутствует защита от хищения электроэнергии
при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков
учет электроэнергии ведется в одном направлении
большие габаритные размеры

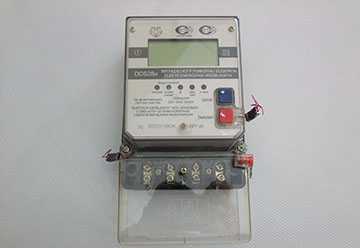

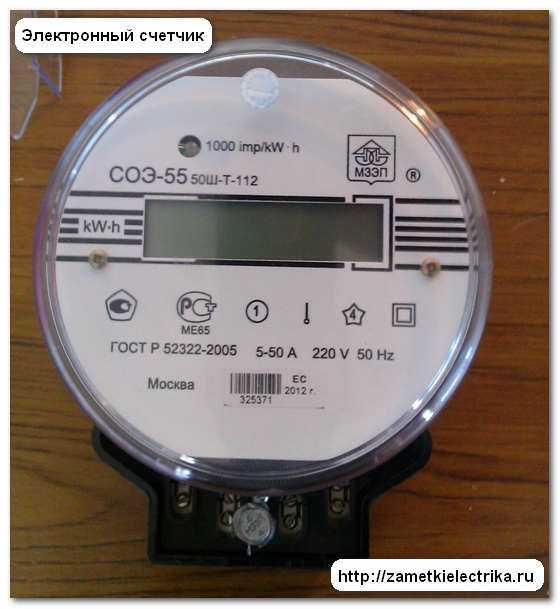

Достоинства электронного счетчика электроэнергии:

класс точности высокий — 1,0 и выше
имеет несколько тарифов (от 2 и выше)
при учете нескольких видов электроэнергии можно использовать один прибор
учет электроэнергии ведется в двух направлениях
производит измерение качества и количества мощности
производит хранение данных по учету электроэнергии длительное время
простой доступ к данным по учету электроэнергии
в случае хищения электрической энергии происходит фиксация несанкционированного доступа
возможность дистанционно снимать показатели электроэнергии по разным интерфейсам связи
возможность использования в системах АСКУЭ и АСТУЭ (автоматизированные системы учета электрической энергии)
длительный срок межповерочного интервала (МПИ)
малые габаритные размеры
Недостатки электронного счетчика электроэнергии:
Но везде ли эти достоинства важны. Или эти недостатки так критичны…
Вывод:
Естественно, что у электронных счетчиков больше достоинств, чем у индукционных. Поэтому при выборе электросчетчика рекомендуется проанализировать место его установки и точки учета (предприятие или быт), а также определиться — все ли достоинства счетчика нам требуются.
В быту класса точности 2,0 будет достаточно (Постановление Правительства РФ №442 от 04.05.2012). Высокий класс точности необходим для учета электроэнергии больших мощностей на предприятиях.
Зачем же тогда переплачивать за класс точности и другие достоинства электронного счетчика, которые мы не будем использовать?
P.S. И хотелось бы узнать Ваше мнение: какой счетчик Вы предпочитаете?
Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru
расходомеры электроэнергии, однофазный электросчетчик, принцип работы трехфазного
Индукционный счетчик на сегодняшний день установлен почти в каждой квартире Чтобы учитывать количество потребляемого электричества, люди используют контроллеры различного вида и типа. Самым популярным устройством на сегодняшний день является трехфазные счетчики прямого включения. Различают счетчики однофазные и трехфазные. Последние обладают способностью эффективно работать при большой мощности сети. Индукционный счетчик – многофункциональное устройство, которое используют в бытовых и промышленных целях. Важным показателем правильной работы счетчиков и их пригодности является наличие пломб.
Достоинства индукционного счетчика электроэнергии
Трехфазный индукционный счетчик – популярный вид контроллера. Он состоит из токовой обмотки, обмотки напряжения, червячного механизма, который механическим способом передвигает стрелку, алюминиевого диска и магнита. Обмотка напряжения обмотана вокруг сердечника, установленного в корпусе.

Обычный индукционный счетчик имеет пластмассовый корпус, который защищает устройство от попадания пыли и влаги.

Среди преимуществ индукционного счетчика стоит отметить надежность и точность
Счетчики не предусматривают защиту от похищения электроэнергии. К значительным недостаткам можно отнести ведение учета электроэнергии всего лишь в одном направлении. Но устройства имеют и ряд достоинств.
Достоинства индукционного счетчика:

Надежный в эксплуатации.

Обладает большим ресурсом работы (могут бесперебойно прослужить несколько десятилетий).

Работа счетчика не зависит от внезапных перепадов напряжения.

Имеют низкую стоимость по сравнению с электронными счетчиками.

Наряду с достоинствами механические индукционные счетчики имеют недостатки. Устройство отличается низким классом точности. Если уменьшается нагрузка, то вполне вероятно повыситься погрешность показателей.
Индукционные расходомеры: нюансы установки
Электромагнитные или индукционные расходомеры применят для того, чтобы измерить расход электропроводящих жидкостей, которые были агрессивны, загрязнены или имеют много фаз. При помощи индукционного расходомера можно нормально измерить расход, если температура наружного воздуха составляет от 5 до 50 градусов по Цельсию. Это влияет на то, что обычно их устанавливают в помещениях с теплым температурным режимом или монтируют в обогреваемые боксы.

Важно заметить, что точность в показателях индукционных расходомеров зависит от того, насколько правильно они были установлены.

Устанавливать индукционный счетчик должен специалист, который устанавливает пломбу
Если в измерительную трубу попали посторонние предметы, или на электроды налипли частицы, которые содержаться в жидкости, показатели расходомера будут неправильными. Чтобы предотвратить засорение трубки и загрязнение электродов, расходомеры стараются устанавливать на вертикальной площади трубопроводов. Важно, чтобы трубопровод был оснащен штуцерами, чтобы промывать внутреннюю полость трубки, не выполняя демонтаж устройства.
Нюансы установки расходомеров:
При установке расходомеров на горизонтальном участке важно проследить за тем, чтобы электроды были расположены горизонтально – это исключит разрыв электрической цепи, когда через трубопровод будут проходить пузырьки воздуха.

Если жидкость по трубопроводу перестает подаваться, то преобразователи должны находиться в залитом состоянии. Именно поэтому специалисты рекомендуют устанавливать расходомеры на «утках», расположенных на трубопроводах.

Основная причина плохой работы расходомеров – влияние силовых полей, а также влияние контура расходомера на измерительные цепи.

Чтобы свести к нулю помехи, наводимые внешними силовыми полями, можно следовать нескольким простым правилам. Экранированный кабель, который располагают между расходомером и измерительным блоком, необходимо заземлять по всей длине в промежутках от 10 до 15 м. Надежное заземление расходомера и измерительного блока можно выполнить через экран кабеля. Нельзя прокладывать силовые цепи возле защитной трубы на расстоянии менее 60 мм.

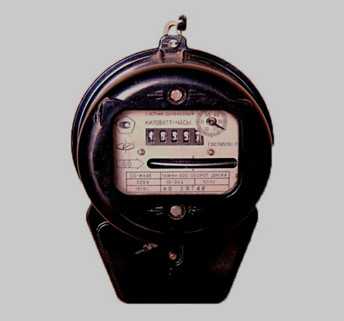

Электросчетчик индукционный однофазный
Осуществить измерение активной энергии, текущей по однофазным двухпроводным цепям переменного тока можно при помощи однофазного индукционного электросчетчика. Такие счетчики известны своей безотказностью в работе, прочностью и надежностью. Счетчик довольно устойчив к перепадам температур, воздействию влаги и сильных скачков напряжения в сети.

Важно учесть, что не все однофазные индукционные счетчики могут быть оснащены средствами, препятствующими хищению электроэнергии.

Электросчетчик индукционный занимает мало места, поэтому не портит внешний вид интерьера
Высокую надежность и долговечность счетчикам обеспечивает высокая степень чистоты поверхностей механических частей, которые трутся: подшипника и счетного механизма. При покупке важно обратить внимание на материалы, из которых изготовлен индукционный счетчик, – они должны быть огнеупорными.
Как определить правильность работы однофазного счетчика:

Отключить всю нагрузку, которая имеется в доме: вынуть приборы из розеток, выключить все выключатели.

Проверить, не работает ли в счетчике самоход – его быть не должно.

Включить нагрузку, которая будет равна оптимальной.

Подобать бытовые приборы, которые в сумме дадут нагрузку, равную половине.

Рассчитать, какое количество энергии понадобится для того, чтобы эти приборы проработали в течение одной минуты.

Посчитать число оборотов диска, чтобы замерить эту энергию.

Составить пропорцию.

Важно правильно рассчитать количество оборотов, которые выполняет диск за одну минуту. Все действия нужно выполнять последовательно и точно. Попытки увеличить или уменьшить показатели приведут к неправильному результату.
Принцип работы индукционного счетчика

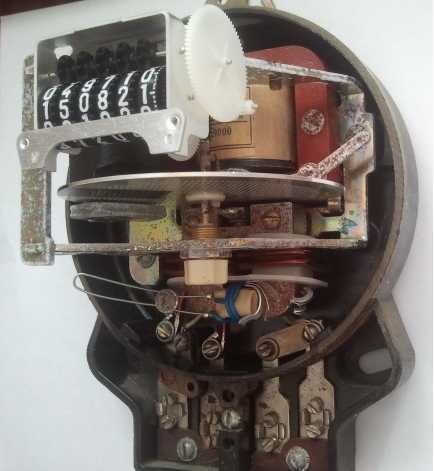

Индукционный счетчик состоит из токовой или последовательной обмотки, параллельной катушки, счетного механизма, постоянного магнита, который создает торможение и делает плавной ход диска, алюминиевого диска, магнитного потока, создаваемого током нагрузки, магнитного потока, создаваемого током, который находится в катушке напряжения. Счетчик состоит из двух катушек: напряжения и токовой. Их электромагниты расположены под прямым углом относительно друг друга.

Между электромагнитами есть зазор, к которому при помощи подшипников и подпятников прикреплен алюминиевый диск.

Если вы подозреваете, что индукционный счетчик работает неправильно, то его стоит отдать на диагностику
К оси диска крепят червяк, который благодаря зубатым колесам передает вращение барабану (счетному механизму). Включение токовой цепи происходит последовательно. Сама цепь состоит их большого количества витков. Когда катушка находится под переменным напряжением, а ток нагрузки протекает через токовую катушку, в зазоре появляются магнитные потоки, которые приводят к образованию вихревых токов.
Виды индукционных счетчиков:
Однофазный;

Трехфазный.

Преимущество трехфазных счетчиков в том, то они могут работать с более мощными сетями. Правильная установка напрямую влияет на работу счетчиков и их показания. Если счетчики устанавливают в помещении с пониженной температурой, рядом с ними нужно монтировать специальные обогреватели.
Как отмотать электросчетчик однофазный (видео)
Индукционный счетчик предназначен для того, чтобы вести учет потребляемого электричества. Они характеризуются надежностью, прочностью и долгим сроком службы. Но для того чтобы счетчик показывал правильные показатели (отмотать их невозможно), необходимо его правильно установить. Для этого следует воспользоваться советами профессионалов. Индукционные счетчики бывают однофазовыми и трехфазовыми. Вид счетчика нужно выбирать, исходя из объемов потребляемого электричества.

Добавить комментарий
teploclass.ru
Индукционный или электронный счетчик — что лучше?

Электронный против индукционного
Ещё Гегель в своей диалектике вывел закон отрицания отрицания: каждое новое нечто отрицает предыдущее. Вот и теперь недавно появившиеся электронные приборы учёта и контроля электроэнергии усердно отрицают и вытесняют привычные индукционные. Из этого процесса явно торчат уши бизнес-корпораций, производителей электронных счётчиков, которым позарез надо очистить карманы потребителя, втюхивая ему очередное новшество – лучше оно или нет, нужно оно или нет, оправданно его введение или нет, но оно будет непременно втюхано нам за наши же кровные денежки. Что поделаешь, звериное лицо капитализма. Вернее, морда. Помню, выбирая себе автомобиль, главным критерием избрал полное отсутствие электроники. И не ошибся.«Ниссан» с простым дизелем, вообще без всяких наворотов, безупречно работает уже четвёртую сотню пробега. В то время как друзья с бортовыми компьютерами постоянно развлекаются тем, что свои бортовые гаджеты и девайсы налаживают и переналаживают на компьютерах же в СТО… Компьютеры для компьютеров, круг замкнулся, люди вообще не в счёт. Зато все при деле. Причём, поверьте мне, я вовсе не противник электроники, как таковой. Я противник недоделанной, недодуманной, неотработанной и ненадёжной электроники, которую усердно навязывают нам всякие материально заинтересованные лица.
Плюсы и минусы индукционных и электронных приборов учёта и контроля электроэнергии
Индукционные счётчики

Всем известна их дешевизна и надёжность. Совсем нередки аппараты, которые отработали бессменно по пятьдесят лет, и по сей день их показания укладываются в определенные законом нормы погрешности. Надёжность и долговечность при допустимой погрешности – вот главное преимущество индукционных приборов. Что же предлагают нам взамен производители новомодных электронных устройств?

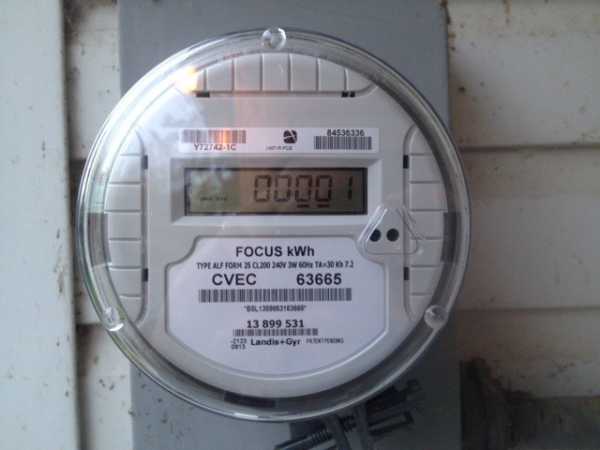

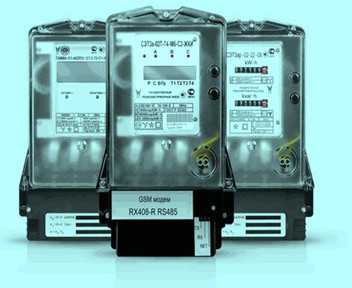

Электронные счётчики

Преимущества электронных счетчиков, заявленные их производителями, таковы (с нашими комментариями):
Высокий класс точности (0,2 S, 0,5 S). У индукционных класс точности 2.0, но этого класса вполне достаточно для бытовых потребителей и закон его допускает.
Сохранение высокого класса точности в условиях низких и быстропеременных нагрузок. Этот критерий важен для заводов, но абсолютно не имеет значения для квартир.
Многотарифность — возможность работы по различным тарифам. Какие различные тарифы в квартире?
Возможность учета разных видов энергии одним прибором. Важно для заводов, но не нужно бытовым потребителям.
Возможность измерений показателей количества и качества энергии и мощности. То же самое: для заводов важно и нужно, для бытового потребления бессмысленно.
Возможность длительного хранения данных учета и доступа к ним. Вы представляете себе, как в каждой российской квартире произвести переучёт архивных данных энергорасхода? Зачем? Очередная глупость.
Возможность фиксации несанкционированного доступа и случаев хищения электроэнергии. Ну, так с этим и раньше боролись, и расхитителей находили и штрафовали… Масло масляное.
Возможность дистанционного съема показателей по различным цифровым интерфейсам. Ай, молодца! Больше не будут ходить по квартирам техники энергосбыта, проверяя показания счётчиков? Что-то не верится… По крайней мере к нам и домой и на дачу ходят регулярно, как по часам, хотя там и там счётчики уже давно электронные.
Возможность расчета потерь. Ага, привяжите к счётчику на верёвочке калькулятор – вот вам и возможность расчёта и потерь, и находок.
Возможность создания современных АСКУЭ (автоматизированных систем коммерческого учёта электроэнергии). Ребята, опять мимо! Да не коммерсанты мы, просто рядовые бытовые потребители, чайник-телевизор, какое коммерческое использование?
Возможность учета одним прибором разных видов энергии в двух направлениях. Ну да, когда я в спальне заведу себе атомную электростанцию и начну качать энергию обратно в сеть и потребую за это деньги с энергосбыта, тогда понадобится учёт обратного направления. А до того – нафиг?
Я думаю, вы меня поняли. Все липовые «преимущества» дорогого и ненадёжного электронного счётчика перед дешёвым и надёжным индукционным бытовому потребителю и даром не нужны. Нет, ну конечно, если вы большой патриот капитализма и из своей зарплаты продавца обуви Гены Букина жаждете спонсировать электронные корпорации, флаг вам в руки! Вперёд и с песней. Хочу только напоследок восславить прокуратуру Астраханской области Российской Федерации. Слава Богу, там нашлись здравомыслящие люди, которые своим решением отменили запрет ретивого местного руководства на установку индукционных счетчиков (даже новых класса точности 2,0). В Астраханской области для отмены этого дурацкого решения вынуждена была вмешаться прокуратура. Может, найдутся умные люди и повыше?
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.
podvi.ru
определение, создание, виды и типы, технические характеристики, устройство, нюансы работы и применения
Счетчики электроэнергии являются наиболее популярным измерительным прибором из бытового спектра. Их используют в каждом доме как средство контроля расходуемого электричества. Другое дело, что техническое исполнение конструкции может быть разным. К традиционным и пока еще достаточно распространенным видам данного прибора относится электрический индукционный счетчик, который также предусматривает разные формы технико-конструкционной реализации.
Определение индукционных приборов учета

Как и все счетчики электроэнергии, индукционные модели предусматривают прохождение тока по своим проводникам с подключением чувствительных элементов замера. Они различаются пропускной мощностью, размерами, максимальной нагрузкой и т.д. Прежде всего, индукционный счетчик электроэнергии является механическим устройством, обеспеченным счетным механизмом. Опять же технически его «начинка» может иметь разное исполнение, но базовые принципы ориентируются на электромагнитный принцип работы, позволяющий фиксировать поведение вихревых токов над магнитным полем.
Техническое устройство и принцип работы прибора
Основу прибора образуют два элемента – катушки для обслуживания напряжения и тока. Первая подключается параллельно, а вторая – последовательно. Вместе они создают условия для электромагнитных потоков, в среде которых в принципе становится возможной фиксация с замером необходимых параметров сети. Непосредственно измерительные операции производятся за счет алюминиевого диска. Посредством червячной или зубчатой передачи этот элемент сопрягается со счетным устройством, приводя его в действие. В процессе работы интенсивность вращения диска будет определяться потребляемой мощностью. Современное устройство индукционного счетчика также отличается присутствием электронных элементов, которые делают возможным автоматическую регистрацию показаний, дистанционное управление отдельными параметрами учета и уменьшение размеров панели с отображением информации по расходу. Но и в этом случае основные принципы электромагнитного замера индуцирующими катушками сохраняются.

Создание счетчика
Первые электромагнитные приборы учета появились еще в конце 19-го века, когда итальянскими инженерами была открыта взаимосвязь между разными фазами полей переменного тока и магнита. В изготовлении простейших конструкций использовался сплошной ротор наподобие цилиндра и того же диска. Его приводили в движение меняющиеся электрические характеристики. Следующим этапом стала разработка полноценного винтового механизма, но пока еще без элементов контроля напряжения. Собственно, на этом этапе и были заложены принципы работы и технического устройства современного индукционного счетчика с катушками самоиндукции и вращающимся металлическим телом. В дальнейшем конструкция пополнялась тормозными электромагнитами, которые позволили расширить диапазон измерений с циклометрическим регистром. Весь 20-й век шел процесс оптимизации корпуса, что привело не только к оптимизации размеров прибора, но и к повышению надежности элементов счетного механизма. Конструкции стали более устойчивыми к температурным, влажностным и физическим воздействиям. Также повышалась и точность показаний, что особенно проявляется в приборах последних поколений с новыми функциональными возможностями и подходами к управлению.

Классификации индукционного счетчика
В первую очередь следует различать одно- и трехфазные модели. Первые относятся к бытовым измерительным приборам, предназначенным для домашнего использования. Они питаются от одной фазы и предусматривают наличие 4 клемм. Подключать такой прибор можно к общей магистральной электросети. Что касается трехфазных индукционных счетчиков, то они отличаются более высоким уровнем надежности и разделяются на группы в зависимости от условий эксплуатации. Так, существуют модели для использования в домашних условиях, на производствах и в общественных местах. Причем в бытовой сфере их обычно применяют, если организуется мощная инфраструктура энергопотребления с подключением производительного оборудования наподобие сварочных аппаратов, компрессорных станций, насосных агрегатов и т.д.

Внутри общего семейства индукционных приборов учета выделяют и уже упомянутые механические и электронные типы моделей. Механика имеет свои преимущества, связанные с незначительной энергозависимостью и конструкционной надежностью. Электроника, в свою очередь, делает возможным дифференцированный учет потребляемой энергии, что удобно при использовании электроэнергии по нескольким тарифам в зависимости от потребителя.
Технические характеристики прибора
Напряжение является основной характеристикой приборов электрического учета. Стандартный диапазон варьируется от 220 до 240 В, что соответствует возможностям однофазных моделей. В случае с трехфазными счетчиками речь может идти о 380-400 В. Учитывается в выборе индукционного прибора и максимальная нагрузка по силе тока. Номинальный показатель должен превышать величину тока, которую допускает вводный автомат. К примеру, если используется трансформатор на 25-30 А, то желательно устанавливать индукционный счетчик не менее чем на 40 А. На бытовом уровне максимальные показатели по этой характеристике редко превышают 100 А.
Для частного дома вполне можно ограничиться покупкой модели на 40-60 А. Также будет нелишним обратить внимание на класс точности. В принципе, правилами не допускается эксплуатация устройств учета с коэффициентом более 2.0. Оптимальный вариант – приобретать приборы с классом точности 1.0. Это важно не только по причине получения более корректных данных по расходуемой энергии, но и для объективного контроля работы домашней или производственной электросети.
Эксплуатация счетчика

После выбора подходящей модели подбирается место для установки прибора. Желательно, чтобы оно было защищено от физических, тепловых и электромагнитных внешних воздействий. Монтаж обычно выполняется с помощью DIN-рейки и комплектного набора метизов. Вместе с рейкой поставляется колодка с клеммами, которая может быть отдельной или встроенной. В любом случае через нее производится интеграция устройства в местную электросеть. Подключение выполняется сотрудниками энергоснабжающей организации, которые также будут периодически проверять состояние прибора.
Нюансы работы индукционных приборов учета

В процессе эксплуатации измерительных аппаратов такого типа следует иметь в виду следующие особенности рабочего процесса:
При малых нагрузках в сети не исключено снижение точности ниже нормативного уровня, поэтому рекомендуется отслеживать параметры того же напряжения, используя стабилизатор.
Без наличия механических средств защиты работа индукционного счетчика может быть откорректирована физически. Для фиксации подобных случаев приборы пломбируют. К слову, электронные индукционные модели счетчиков защищены от всевозможных «скруток» программно.
Высокая ремонтопригодность. Даже в случае повреждения внутренних элементов контроля энергии остается возможность восстановления полной работоспособности за счет замены неисправных компонентов.
Будущее технологий индукционного учета электроэнергии
Несмотря на моральное устаревание принципов электромагнитного учета, производители не отказываются от данного сегмента, наделяя приборы все новым функционалом. Перспективы развития индукционного счетчика в первую очередь связаны с цифровыми средствами обработки и отправки данных. Уже сегодня появляются модели с GSM-датчиками, которые полностью избавляют пользователя от аналоговой фиксации учетной информации. Расширяется и спектр базовых функций. Этот набор пополняется возможностями регистрации частоты, напряжения и внешних микроклиматических показателей.
Заключение

Индукционное измерительное оборудование сегодня широко применяется не только в бытовой и коммерческой сферах, но и в промышленности. Причем это касается и трехфазных, и однофазных индукционных счетчиков с электронной «начинкой». Такой выбор обусловливается высокими требованиями к надежности и безотказности эксплуатируемых энергосистем. Впрочем, сохраняются и проблемы использования индукционных приборов. Негативные факторы касаются относительно низкой степени точности, чувствительности к сетевым нагрузкам и слабой защиты от хищения электроэнергии.
fb.ru
хорошо проверенные старые или многофункциональные новые?
Счетчик электроэнергии — устройство для получения достоверной информации о потреблении электроэнергии. Они устанавливаются для учета и контроля и позволяют следить за уровнем расходов. Их установка, класс точности и эксплуатация строго подчинены законодательным нормативным актам. Модели рассчитаны на силу тока от 5 до 60 А. Для трехфазных сетей выпускаются трехфазные приборы, для однофазных — однофазные.
На сегодняшний день используются два вида устройств: индукционные и электронные. Индукционные приборы используются чаще, поскольку длительное время они были безальтернативны, и выбор у пользователей появился только около 15 лет назад. В его конструкции расход энергии отображается с помощью поворотов алюминиевого диска, приходящего в движение в результате воздействия на него магнитного поля токопроводящих катушек. Число вращений прямо пропорционально потреблению электроэнергии, а специальный счетный механизм фиксирует данные. К преимуществам этой техники до последнего времени относили надежность, но с появлением в бытовом использовании энергоемкой техники, такой как электроплиты и духовые шкафы, кондиционеры, старые модели испытывают перегрузки, что способствует возникновению пожароопасных ситуаций. Помимо этого приборы с классом точности 2,5 не соответствуют современным требованиям. Более новые индукционные модели имеют класс точности 1-2, срок службы более 32 лет и межпроверочный интервал 16 лет. Нужно отметить, что при такой точности результатов при невысоких нагрузках погрешность возрастает до 60%. Устройство недостаточно хорошо защищено от фальсификации показаний и хищения электроэнергии. Безусловным преимуществом является невысокая цена.
Более совершенной конструкцией отличаются электронные счетчики. Они имеют современную компонентную базу и преобразуют поступающие сигналы в величины, соответствующие потреблению энергоносителей. Электронные модели оборудованы жидкокристаллическим однострочным табло, с которого удобно считывать текущую информацию. Приборы являются многотарифными и программируются на управление различными графиками тарификации. Учитывается информация о суточных, сезонных и праздничных изменениях тарифов. Многотарифная электроника самостоятельно осуществляет переход на зимнее и летнее время и хранит в памяти показания последних 20 лет. В среднем срок службы устройства составляет 30 лет, оно выдерживает температуры от 60 до -40 градусов. Преимуществами этой техники считаются поддержание высокой точности при небольших нагрузках, возможность осуществления учета разных видов энергии, фиксация несанкционированного вмешательства и хищения энергоносителей, дистанционный съем данных. Недостатками являются недостаточный уровень защиты от сетевых и грозовых перепадов напряжения, отсутствие сервисного обслуживания, более высокая стоимость. Заявленный срок службы еще не подтвержден, так как счетчики появились в пользовании сравнительно недавно. Последнее время в продаже стали появляться более дешевые модели, которые собраны на менее качественных микросхемах.
Все устанавливаемые счетчики должны быть обязательно утверждены к использованию в России и после установки поставлены на учет. Прибор должен находиться не выше 170 см и не менее 40 см от пола для комфортного считывания данных. Правила эксплуатации устройств достаточно просты: соблюдать правила техники безопасности, избегать механических повреждений и нарушения целостности пломб, предохранять от попадания влаги.
Счетчики для учета потребления электроэнергии – это основное устройство, которое фиксирует количество потребляемого электричества. Именно, исходя из его данных, происходит оплата данного вида услуги. Так, что нужно очень внимательно отнестись к выбору данного прибора, особенно для городских квартир. Повсеместно происходит замена старых приборов учета, которые обладали классом точности – 2,5. Современные устройства на которые происходит замена обладают точностью – от 0,5 и до 1,0 (бывают и больше.) Поэтому очень важно разобраться – какой электросчетчик лучше купить, исходя из его эффективности.
Электросчетчики для квартиры
Рассмотрим основные типы и особенности приборов учета. Это поможет в последствии выбрать для себя нужный.
Индукционный электросчетчик
Данный счетчик работает за счет магнитного поля, которое образуется при помощи двух катушек. Это катушки – тока и напряжения. Магнитное поле создаваемое данными катушка и приводит в движение диск, а он уже и вращает счетный механизм. То есть становится понятно, что при повышении и тока и напряжения – диск начинает вращаться все быстрее и быстрее.
Эти счетчики устанавливались повсеместно во всех щитках многоквартирных домов. И сейчас еще можно их встретить во множестве. Хотя и идет их замена. Как было замечено выше, такие счетчики имеют довольно большой класс точности – 2,5. Что очень много. Но к плюсам данного прибора можно отнести их довольно хорошую надежность. Срок их службы во многом превышал пятнадцать лет.
Электронные счетчики
Данный прибор занимается измерением тока и напряжения сразу в сети. У него нет – диска и счетчика. Которые обуславливали как передаточные механизмы изрядную потерю правильности учета. В данном случае данные передаются на экран (дисплей) и заносятся в память прибора, с помощью цифрового способа.
У данного типа приборов достаточно много плюсов.
Он достаточно – компактен.
Возможность установки – многотарифных приборов.
При помощи установки в счетчик дополнительных схем, можно повысить его точность.
Считывание показателей не составляет особого труда.
Такой прибор не подается попыткам «скрутить» его показания.
Удобный интерфейс и возможность его использования в полностью автоматизированных системах.
Но по сравнению и счетчиком индукционным, данный прибор обладает более низкой надежностью и стоит на порядок выше.
Счетчик с разными тарифами
Разница между однотарифным и многотарифным счетчиком заключается в следующем. Многотарифные приборы учета позволяют экономить электроэнергию за счет ее тарификации в определенное время. Следует заметить, что период во время, которого наступает действие уменьшенного тарифа – это ночь. Правда в квартире значительную экономию бывает получить достаточно сложно. Так как в ночное время мало, какими электроприборами можно пользоваться. Зачастую – это стиральная машинка. Но современные виды данной техники и так имеют класс энергопотребления – А. И поэтому значительно сэкономить, на этом не получиться. Если конечно, вы не ведете ночной образ жизни или же используете электричество для обогрева. Для этого применяются конкретно — электросчетчики двухтарифные.
Так же совместно с многотарифными электросчетчиками нужно ставить дополнительные защитные устройства. При этом, надежность самого прибора учета не всегда бывает на высоте.
Однотарифный счетчик доволь
elektrokomplektnn.ru
Индукционный счетчик электроэнергии.
Приветствую Вас, посетители сайта pro100electrik.ru. Из этой статьи вы подробно узнаете об внутреннем устройстве однофазного индукционного счетчика электрической энергии.
Электросчетчик- это стационарный прибор, предназначенный для ведения учета потребленной электроэнергии из сети, измеряемой в кВт∙ч.
Классификация счетчиков:
по конструктивному исполнению измерительного механизма подразделяются на индукционные и электронные;
по роду измеряемого тока на постоянные и переменного;
по количеству подключаемых фаз – одно- и трехфазные;
по численности тарифов делятся на однотарифные и многотарифные;
по способу подключения к сети — косвенного(подключение через измерительные трансформаторы) и прямого включения.
Устройство индукционного счетчика
Электросчетчик имеет две обмотки- напряжения 1 и тока 4, намотанных встречно на два разделенных магнитопровода (сердечника), расположенных перпендикулярно друг к другу. Обмотки с магнитопроводами представляют собой электромагниты. Между сердечниками находится алюминиевый диск 5, насаженный на ось, которая посредством червячной передачи 2 соединена со счетным устройством. Постоянный магнит 3 останавливает алюминиевый диск при выключенной нагрузке.
Вся нагрузка потребителей проходит через токовую обмотку, т.к. она включена последовательно, поэтому выполнена проводом сечением до 6 мм кв. (т.е. предельно допустимый ток электросчетчика) небольшим количеством витков и малым входным сопротивлением. Катушка напряжения подключена параллельно(выводы L и N) и намотана проводом сечением от 0,09 до 0,016 мм.кв. с числом витков 9000-11000.

При протекании переменного электрического тока по обмотке 4 и напряжения в обмотке 1 вокруг них появляются магнитные потоки Ф1 Ф2, которые усиливаются с помощью сердечников. Магнитные потоки пересекают края диска, наводя в нем вихревые токи, порождающие магнитные поля, а следовательно, и магнитные потоки. Взаимодействие последних с основными магнитными потоками приводит к вращению алюминиевого диска и ,в свою очередь, счетного механизма.
Количество оборотов диска за единицу времени-нами потребляемая электроэнергия! Чем быстрее вращается диск, тем большее идет потребление электричества!
Для учета трехфазной нагрузки потребителей используются трехфазные индукционные счетчики, аналогичной конструкции.
Интересные статьи:
на Ваш сайт.
pro100electrik.ru
