Как работает электросчетчик

Современный рынок устройств учета потребляемой электроэнергии предлагает широкий ассортимент электронных счетчиков отечественных и зарубежных производителей. И, часто, простому человеку сложно разобраться в преимуществах и недостатках той или иной модели, ее технических характеристиках, возможностях и принципе работы.

А ведь именно от того, каким образом происходит фиксация потребляемого электричества и зависит, в конечном итоге, сумма, которую выкладывает потребитель «за свет».

Каким же образом работает электросчетчик?

История гласит, что более века назад на свет появились индукционные или электромеханические счетчики, а спустя 85 лет после этого — статистические или электронные средства учета.

При этом и в тех и в других для определения потребляемой мощности используют приспособления, что измеряют сиюминутные величины тока и напряжения.

В электромеханических приборах их роль выполняют:

• — токовая катушка, что пропускает сквозь себя ток;
• — катушка напряжения, которая располагает разностью сетевых потенциалов.

На сегодняшний день статические счетчики имеют:

• — токовый шунт, который включен поочередно с током нагрузки;
• — резистивный делитель напряжения, который пропорционально выделяет часть входящего сигнала.

Стоит заметить, что новые статические устройства работают на основе технологии цифровых схем, её основой считается полупроводниковая база, которую еще называют элементом с твердой основой.

Полупроводниковая база обуславливает функционирование:

1. Преобразователя, который изменяет аналоговые величины в цифровые сигналы, пропорционально мощности, что он потребляет.
2. Микроконтроллера. Эта деталь обрабатывает полученный материал (сигналы) и выводит информацию на выходные устройства.

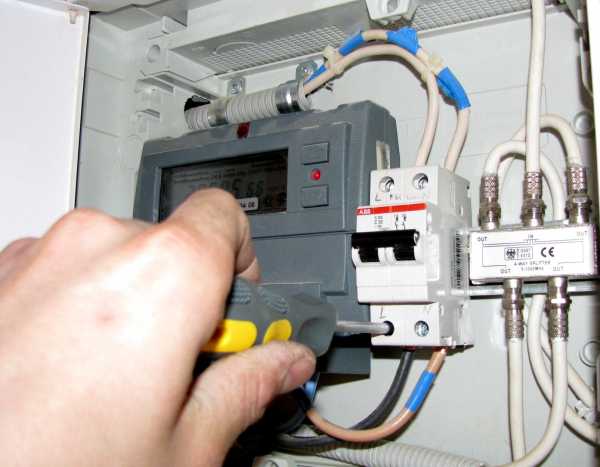

Ток и напряжение с шунта и делителя можно измерить с помощью специальных приборов, которые оцифровывают полученную информацию, а затем просчитывают все показатели с помощью заранее продуманного алгоритма. После мгновенного вычисления, все показатели фиксируются устройством, а потом отображаются на информационном табло для дальнейшего считывания информации.

Все конструкции счетчиков разработаны таким образом, что показатели тока и напряжения подводятся на информационное табло устройства с определенной полярностью. При изменении показателей векторов полярности, показатели, выведенные на информационное окно, будут не точными. Стоит заметить, что изменить полярность счетчика можно с помощью магнита. В этом случае при поверке счетчика можно легко заметить изменение показателей, а также в случае необходимости осуществить замену устройства.

Для того, чтобы измерить мощности нагрузок выпускаются счетчики двух видов:

1. — однофазные. Для их функционирования будет достаточно подключить нулевой и фазный провод и  нагрузку потребления. Выведение показателей тока и напряжения в таком приборе осуществляется за счет соединений, что находятся внутри прибора;
2. — трехфазные. Устройство таких счетчиков немного иначе, они имеют отдельные клеммники тока и напряжения каждой из фаз, которые подключаются к определенному каналу обработки сигнала.

На сегодняшний день благодаря возможностям автоматизации цифровых схем и полупроводниковым технологиям множество производителей имеют возможность выпускать большой ассортимент статистических приборов.

Такие устройства могут отличаться:

• — конструкцией и формой корпуса;
• — компонентами, которые составляют полупроводниковую базу;
• — алгоритмом обработки сигналов;
• — техническими характеристиками устройства и т. д.

Статические приборы на сегодняшний день могут выполнять множество функций, например:

1. — автоматически и дистанционно снимать показатели счетчиков;
2. — защищать систему от кражи электричества;
3. — вести архивы потребления электроэнергии за определенный период, например, сутки, неделю, месяц или год;
4. — вести журнал, в котором через определенный период можно посмотреть или сравнить потребление электроэнергии;
5. — измерять параметры сети, например, мощность, напряжение и частота.

Стоит заметить, что современные статические приборы также просты в установки и дальнейшей эксплуатации.
Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Принцип работы электросчетчика | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Теме учета электроэнергии мы уже посвятили множество статей, а вот разобраться с устройством и принципом работы электросчетчика не хватало времени.

Поэтому сегодняшняя статья посвящается принципу работы однофазных и трехфазных счетчиков электрической энергии.

Как Вы уже знаете, электросчётчики по принципу работы делятся на 2 вида:

• индукционные
• электронные

Рассмотрим более подробно принцип работы каждого типа счетчиков.

Принцип работы индукционного электросчетчика

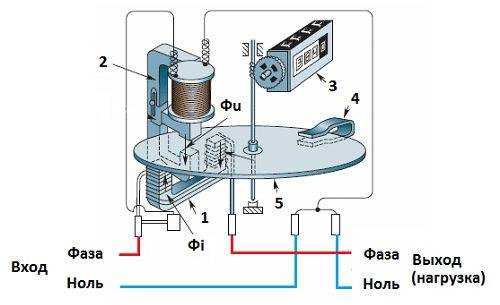

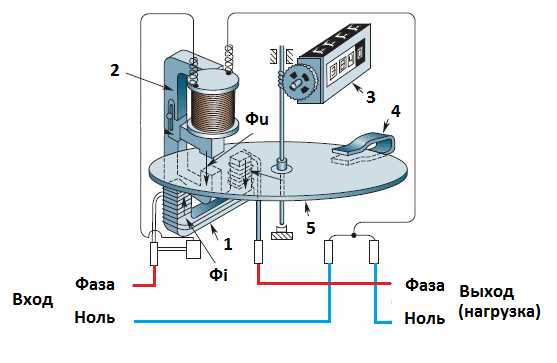

• 1 — токовая или последовательная  обмотка (катушка)

• 2 — параллельная катушка (обмотка) или катушка напряжения

• 3 — счетный механизм в виде червячной передачи

• 4 — постоянный магнит для создания торможения и плавности хода диска

• 5 — алюминиевый диск

• Фi — магнитный поток, который создается током нагрузки

• Фu — магнитный поток, который создается током в катушке напряжения

Электросчетчик состоит из 2 катушек (обмоток): катушка напряжения и токовая катушка, электромагниты которых расположены под углом 90° относительно друг друга в пространстве. В зазоре между этими электромагнитами находится алюминиевый диск, который с нижней и верхней стороны крепится на подшипниках и подпятниках. На оси диска установлен червяк, который через зубчатые колеса передает вращение счетному механизму (барабану).

Токовая катушка включается в цепь последовательно и состоит из небольшого количества витков. Наматывается такая катушка толстым проводом, соответственно, прямому номинальному току электросчетчика.

Катушка напряжения включается в цепь параллельно и состоит из большого количества витков. Наматывается тонким проводом с диаметром примерно от 0,06 -до 0,12 (мм).

При подачи переменного напряжения на катушку напряжения и при протекании через токовую катушку тока нагрузки, в зазоре  наводятся переменные магнитные потоки Фi и Фu, которые наводят в алюминиевом диске вихревые токи. При взаимодействии этих потоков и вихревых токов в диске, возникает вращающий момент — диск начинает вращаться.

Количество оборотов алюминиевого диска за определенное время — это и будет наша потребляемая электроэнергия.

При увеличении тока нагрузки (например, мы включили в сеть дополнительную нагрузку) в токовой катушке будет возникать больший вращающий момент и диск будет вращаться быстрее.

Для учета электроэнергии в трехфазных сетях переменного тока используют трехфазные индукционные электросчетчики, принцип работы которых аналогичен однофазным.

Принцип работы электронного электросчетчика

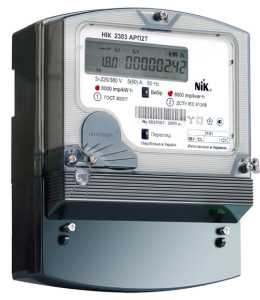

На смену индукционным электросчетчикам пришли электронные электросчетчики, например ЦЭ6803В, СЕ 102, СОЭ-55 и другие. Они обладают рядом достоинств, о которых мы поговорим в этой статье.

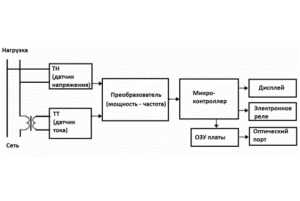

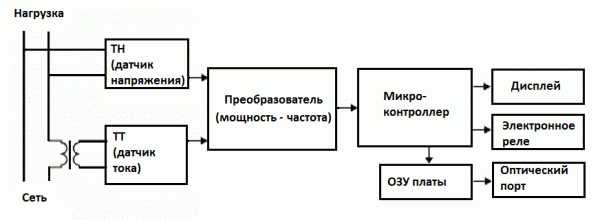

В электронном электросчетчике преобразователь преобразует входные аналоговые сигналы с датчиков тока и напряжения в цифровой импульсный код. Этот код подается на микроконтроллер, где расшифровывается и рассчитывается, а далее выдает количество потребляемой электроэнергии на дисплей электросчетчика.

P.S. Спасибо за внимание. Автор сайта «Заметки электрика».

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Индукционный счетчик электроэнергии: принцип работы, конструкция

Для учета электроэнергии в бытовых и производственных целях используются электросчётчики. Приборы учёта электроэнергии имеют два вида:

1. Индукционные.
2. Электронные.

В статье будет рассмотрен такой прибор учёта, как индукционный счётчик электроэнергии.

Конструкция индукционного счётчика

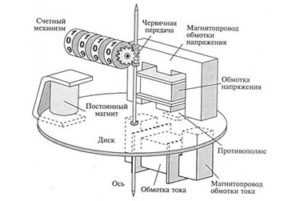

В устройство индукционного прибора учёта заложены катушки, одна из которых тока, а другая – напряжения. Катушка тока имеет последовательное подключение, а катушка напряжения – параллельное. С помощью этих катушек образуется электромагнитное поле. Катушка тока имеет пропорциональный по силе тока электромагнитный поток, а катушка напряжения – пропорционально сетевого напряжения.

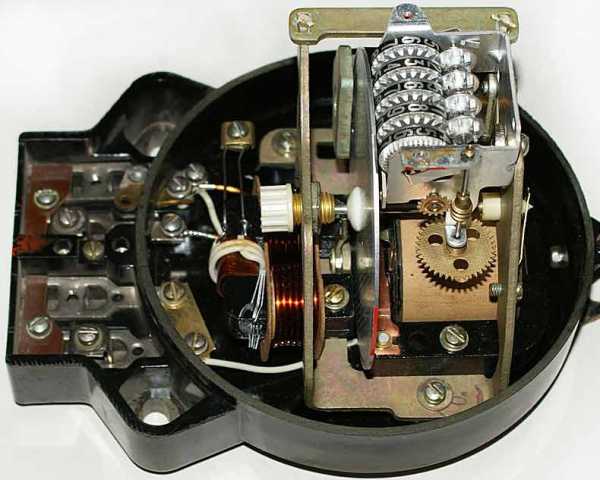

Электромагнитный поток заставляет алюминиевый диск вращаться, что соединён с механизмом счёта зубчатой и червячной передачей, приводя в движение счётный механизм, которым обладает индукционный счётчик электроэнергии.

Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

• Катушки напряжения, что расположили на магнитопроводе;
• Диск вращения из алюминия;
• Передаточный механизм устройства учёта;
• Катушки тока на магнитопроводе;
• Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Плюсы и минусы индукционных счётчиков

Приборы учёта электроэнергии бывают только однотарифными, потому как в них отсутствует система дистанционного снятия показаний в автоматическом режиме, то есть счётчик не может работать по дневному и ночному тарифу. Это существенный недостаток, которым обладает индукционный электросчетчик, так как оплата за ток будет намного больше, чем у электронных.

Индукционные счётчики имеют ряд своих преимуществ и недостатков. Из преимуществ можно отметить:

1. Обладают относительно низкой ценой.
2. Высокий уровень надёжности.
3. Не зависимы к перепадам электроэнергии.
4. Имеют длительный срок эксплуатации.
5. Подходит для таких манипуляций, как отмотка показаний и остановка счётчика.
6. Продаётся в большинстве точек по продаже электротоваров.

Однако на фоне этого имеются и негативные моменты, а в частности:

1. Низкий класс точности.
2. Большой процент погрешности на маленьких нагрузках.
3. Можно использовать всего один тариф.

Производители индукционных счётчиков работают над улучшением своей продукции, увеличивая класс точности и срок службы, но конструкция, которой обладают индукционные электросчетчики, не позволяет существенно улучшить эти показатели. Именно из-за этого пришли на смену электронные приборы учёта, которые более стабильны и обладают множеством положительных моментов.

amperof.ru

Как устроен счетчик электроэнергии — особенности конструкций. Жми!

Сегодня в каждом доме находится огромное количество различных электрических приборов, и чтобы отслеживать потребление ими электроэнергии,устанавливается приборы учета.

Но, когда необходимо их заменять, возникает проблема, ведь придя в магазин мы видим огромное количество разных вариантов. А не имея нужных знаний мы теряемся в выборе, не понимая, что к чему. Чтобы этого не случалось, стоит разобраться, какие есть виды счетчиков и их особенности.

Сегодня существует всего несколько типов счетчиков, это: электронные и механические (еще их называют индукционными).

Индукционные

После включения в розетку любого электроприбора, возрастает нагрузка и соответственно увеличивается скорость вращения магнитного диска.

Наверное, всем знакомы счетчики, которые имеют вращающийся диск.

Схема работы — проста и понятна, чем выше скорость вращения этого колесика, тем, соответственно, больше идет расход электроэнергии.

Чтобы определить показания израсходованной энергии – достаточно посмотреть на обозначения, которые находятся на специальных крутящихся барабанах.

Такие счетчики имеют следующий принцип работы:

1. Внутри устройства есть 2 катушки – первая это катушка напряжения, а вторая токовая. Магнитные потоки, которые они образуют, проникают через алюминиевый диск. А потоки, идущие от токовой катушки, проникают по несколько раз. В результате этого образуются электромеханические силы, которые собственно и вращают этот диск.

2. Устройство индукционного счетчика. (Для увеличения нажмите)

   После вращения дисковая ось начинает взаимодействие уже с самим счетным механизмом, которым является червячная передача.А уже непосредственно от неё поступает информация на сами цифровые барабаны, которые мы видим на счетчике.

   В зависимости от скорости вращения диска, зависит и мощность сигнала — чем она больше, тем выше мощность, а соответственно больший расход энергии.

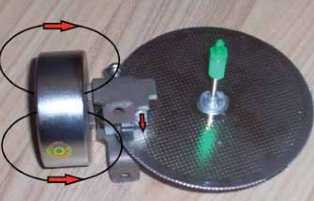

3. В те моменты, когда потребляемая мощность снижается, начинает действовать магнит торможения. Именно за счет постоянного взаимодействия его с вихревыми потоками и происходит уменьшение частоты вращения диска.В этом случае магнит является источником электромеханической силы, которая имеет противоположную направленность кручения диска, что и уменьшает его скорость, и может его полностью остановить.
