Счетчик mercury 200 как снимать показания – Как снять показания с счетчика «Меркурий 200»: описание, способы и отзывы

Как снимать показания с двухтарифного электросчетчика меркурий. Как снимать показания с электросчетчика Меркурий

Счетчики «Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Чаще всего такая детализация не требуется. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, надо научиться снимать показания вручную.

Спонсор размещения P&G Статьи по теме "Как снимать показания с электросчетчика Меркурий 200" Как снимать показания трехфазного электросчетчика Как снимать счетчики за свет Как рассчитать стоимость электроэнергии

Инструкция


Вспомните используемый вами тип тарифа. Чаще всего встречаются одноставочные и двухставочные. Первые не меняются в течение суток. И для расчетов весь объем потребленной энергии умножается на установленную стоимость кВт/ч. Во втором случае идет учет раздельно в дневное и ночное время. Для каждого периода есть своя цена электроэнергии. Снимите показания с жидкокристаллического индикатора, не нажимая никаких кнопок. Перед вами - объем энергии, потребленный за все время работы счетчика по данному тарифу. Внутренний номер тарифа для счетчика выражен индикацией на экране слева. Перед номером стоит буква Т: Т1, Т2, Т3, Т4. Если он у вас одноставочный, то больше вам считывать ничего не нужно. Вычтите из снятых показаний данные за предыдущий месяц. Умножьте их на стоимость кВт/ч, и вы получите величину платежа за электроэнергию в этом месяце.

Нажмите кнопку «Ввод», чтобы узнать количество электроэнергии, потребленной по остальным видам тарифов. После третьего нажатия, если счетчик настроен на максимальное число тарифов, на экране покажется суммарный объем потребленной электроэнергии. То есть вам нет необходимости списывать показания во всех промежуточных позициях, достаточно нажать нужное число раз на нижнюю кнопку. Нажмите на верхнюю кнопку «O», чтобы узнать мощность нагрузки, подключенной к счетчику. Справа появится единица измерения -
«кВт», а слева - текущий тариф. Нажмите эту кнопку еще раз, чтобы изменить время. Для внесения корректив нужно выбрать кнопку «Ввод». При каждом нажатии время увеличивается на 1 минуту. Невозможно сделать поправку более, чем на полчаса. Нажмите на кнопку «O» третий раз, чтобы уточнить дату снятия показаний. Если в этом положении снова надавить кнопку «Ввод», то перед вами появятся данные о потребленной электроэнергии за прошлый месяц. То есть с этим счетчиком вам нет необходимости заглядывать в предыдущие платежки. Аппарат сам выдаст всю необходимую информацию. Как просто

Другие новости по теме:


Рассчитывать стоимость электроэнергии, потребленной за месяц, должен сам хозяин дома или квартиры, отталкиваясь от показаний счетчика. Для того, кто совершает такой расчет регулярно, процедура эта никакого затруднения не вызывает, но производя подсчеты впервые, можно столкнуться с теми или иными


Многотарифные электросчетчики сегодня устанавливаются во многие новые дома. Да и в старых домах они могут внедряться в ходе осуществления капитального ремонта. Наиболее распространены из них электронные счетчики марки Меркурий-200. Спонсор размещения P&G Статьи по теме "Как снять показания с


При учете потребленной электроэнергии на территории РФ разрешено использовать однотарифные и многотарифные приборы учета. Трехтарифный счетчик – это реальная возможность экономить электроэнергию и оплачивать ее по разному тарифу. Подразделяются три тарифа оплаты, это часы пик, полу пик и наиболее


При снятии показаний за электроэнергию следует знать, что новый счетчик имеет первоначальные показания больше чем единица. При замене электрического счетчика показания выставлены тоже не в нулевое состояние. Так как же снимать показания счетчика, чтобы не насчитать лишних киловатт? Спонсор


Даже в старых жилых домах нередко заменяют механические электросчетчики на электронные марки «Меркурий 200». При этом поначалу жильцы нередко испытывают трудности со съемом показаний с таких счетчиков. Спонсор размещения P&G Статьи по теме "Как снимать показания с Меркурия 200" Как написать заявку


Показания электросчетчика необходимо снимать ежемесячно, желательно в последний день каждого месяца. По снятым показаниям высчитывается сумма, которую необходимо оплатить за электроэнергию за истекший месяц. Вам понадобится Бумага Ручка Спонсор размещения P&G Статьи по теме "Как снять показания


До недавнего времени подсчет электроэнергии осуществлялся по прибору с одним тарифом, то есть в любое время суток потребленная электроэнергия стоила одинаково. В настоящее время появились двухтарифные и трехтарифные счетчики, по которым расчет и оплата производится в зависимости от тарифных ставок


У многих в квартирах и частных домах стоят трехфазные счетчики, которые ведут учет потребления электроэнергии. По снятым показателям производится расчет по оплате за использованное электричество в каждом месяце. Данный счетчик устанавливается для учета и контроля легального энергопотребления. Снять

«Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Чаще всего такая детализация не требуется. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, надо научиться снимать показания вручную.

Инструкция

Вспомните используемый вами тип тарифа. Чаще всего встречаются одноставочные и двухставочные. Первые не меняются в течение суток. И для расчетов весь объем потребленной энергии умножается на установленную стоимость кВт/ч. Во втором случае идет учет раздельно в дневное и ночное время. Для каждого периода есть своя цена электроэнергии.

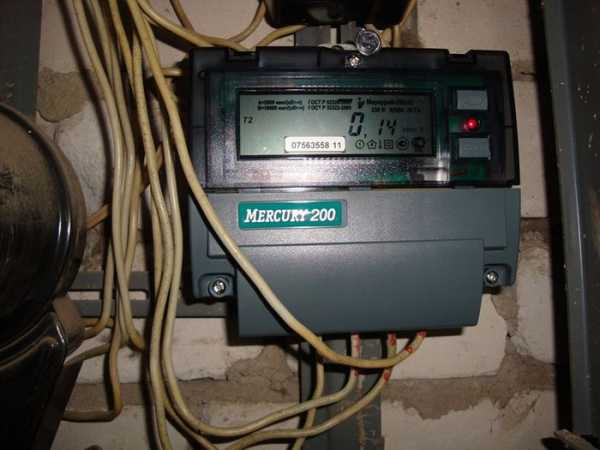

Снимите показания с жидкокристаллического индикатора, не нажимая никаких кнопок. Перед вами - объем энергии, потребленный за все время работы счетчика по данному тарифу. Внутренний номер тарифа для счетчика выражен индикацией на экране слева. Перед номером стоит буква Т: Т1, Т2, Т3, Т4. Если он у вас одноставочный, то больше вам считывать ничего не нужно.

Вычтите из снятых показаний данные за предыдущий месяц. Умножьте их на стоимость кВт/ч, и вы получите величину платежа за электроэнергию в этом месяце.

Нажмите кнопку «Ввод», чтобы узнать количество электроэнергии, потребленной по остальным видам тарифов. После третьего нажатия, если счетчик настроен на максимальное число тарифов, на экране покажется суммарный объем потребленной электроэнергии. То есть вам нет необходимости списывать показания во всех промежуточных позициях, достаточно нажать нужное число раз на нижнюю кнопку.

Нажмите на верхнюю кнопку «O», чтобы узнать мощность нагрузки, подключенной к счетчику. Справа появится единица измерения -
«кВ

advsk.ru

Счетчик электроэнергии mercury 200 как снять показания

Готов в очередной раз поругаться и познакомить моих читателей с очередным маразмом отчественной (Российкой?) электроники, про который я как-то давно упоминал в описании одного из своих заказов — счётчике Меркурий 200 . Это наша разработка в стиле «нанотехнологии на марше» и «поддержи отчественного производителя». Меркурий — линейка счётчиков на все вкусы, сделанная вроде бы как по современным технологиям и предназначенная для использования в новых электроустановках.

А какой у нас сейчас сааамый распространённый стандарт крепления электрических устройств в шкафы? Конечно же DIN-рейка! Ну вот и Меркурии не мелочатся и поддерживают этот самый распространённый и передовой способ крепления. И я буду бить сразу в лоб. Но есть одно «НО», и весьма существенное. Это то, что счётчики модели Меркурий 200 хоть и крепятся на DIN-рейку, но никоим образом не соответствуют стандарту модульных устройств! Попросту говоря, если вы купите такой счётчик, то вам придётся сидеть с пилкой и лобзиком и подрезать ваш охрененно дорогущий или просто красивый щиток так, чтобы его крышка нормально закрывалась, и экран и управляющие кнопки счётчика были доступны для обзора и нажатия.

Писал я про это вот в этом заказе: , в котором такой косяк с подрезкой щитка и обнаружился. Конечно, можно было подумать и подобрать другой счётчик, но дело в том именно Меркурии идут почти что первыми в списке ЭнергоСбыта как рекомендованные модели счётчиков. И если брать список, найти Меркурий 200 и прочитать что он крепится на DIN-рейку, то у правильных мастеров никаких вопросов возникать не должно: раз есть крепление на DIN-рейку, то значит счётчик можно отлично упихать в щиток. Ну вот а на деле оказывается западло.


Логика создателей этого счётчика мне понятна так же как логика стада чуреков, которые у меня в районе зачем-то асфальтируют десткие площадки (это когда песочница, качельки, а вокруг них сразу афсальт). Причём логика у них явно не системная, потому что однотарифный счётчик Меркурий 201 почему-то в щиток влезает без проблем. Спрашивается: какая разница, кроме прошивки микроконтроллера (внутренней программы) — однотарифный или многотарифный счётчик или нет? Тот же дисплей, те же кнопки… те же 4 контакта для подключения…


Оказывается, как я писал ранее, логика была! Уебанской. Этот видите ли счётчик создан для замены старых счётчиков с диском. Поэтому он, хоть и крепится на DIN-рейку, но его размеры подобраны так, чтобы при замене старого счётчика новый оказывался своим дисплеем у смотрового окошка например этажных щитков. Для установки этого Меркурия в старые щиты у этого счётчика идёт в комплекте специальный адаптер. Адаптер крепится на место старого счётчика на старые три винта, а на него на DIN-рейку нащёлкивается наш новый меркурий. И все довольны. Кроме нормальных людей, которые хотят собирать на этом счётчике нормальные щиты вида «всё в одном».

Текущая ситуация была достаточно сложной. Старая сталинка. Щиток с пробками в квартире. Полная замена проводки, при которой требовалось пересобрать новый щиток и окучить всю электрику в формат 19″ шкафчика. Естественно хочется получить один единственный законченный щиток таким образом, чтобы в нём было всё целиком. Говорим с заказчиком, планируем… а потом ОПА! МЕРКУРИЙ БЛЯ! Да-да. Ему недавно заменили старый счётчик на новый, и ещё и содрали безумную сумму в 10 тыр. За что?!

Так вот ситуация сложилась такая. Менять счётчик второй раз у клиента не было ни сил, не настроения, поэтому щитков у него в квартире будет два. Первый уже собран — для 19″ шкафа, со всей электрикой: , а второй я собирал сегодня, польузясь неожиданным свободным днём.

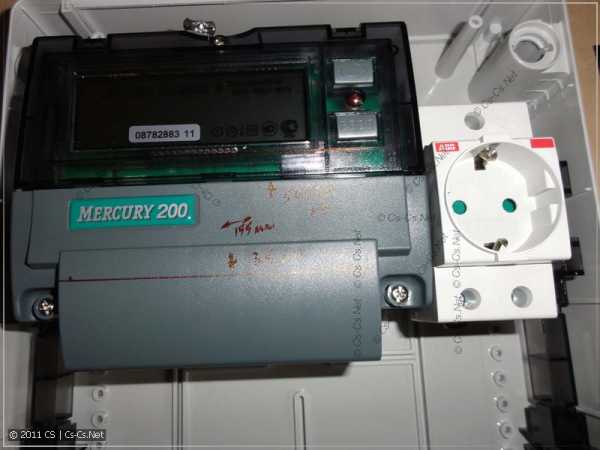

Прикол следующий. Выматериться-то про тупой счётчик я выматерился. Щиток под него надо подрезать. Но вот беда (и очередное западло!) — счётчик-то сейчас физически находится у клиента и считает ему электричество. Да и ещё опломбирован! Выматерился второй раз и…. пошёл купил такой же счётчик! Будет образцом (мало ли что!). Нарисовал на нём все размеры («от чёрточки сюда 50-60 мм, сюда — 35 мм») и по ним аккуратно вырезал корпус щитка. Ну а дальше как обычно.

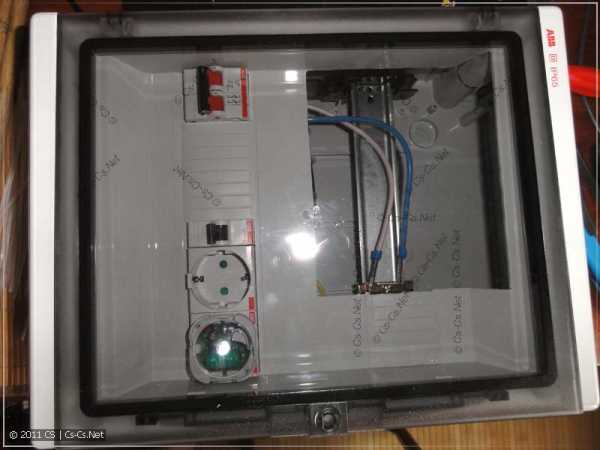

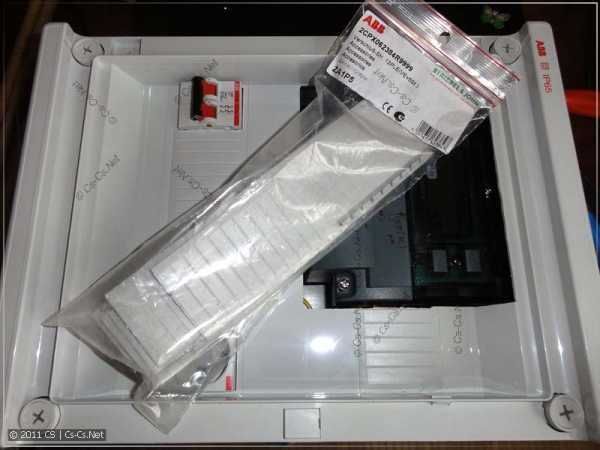

Щиток был выбран опять же из моей полюбившейся серии ABB EUROPA IP65 на 24 модуля. В верхней части располагался счётчик и блок клеммников () для подключения отходящего кабеля на щиток в 19″ шкафу. Ниже находился рубильник для обесточивания второго силового щитка и парочка розеток на DIN-рейку с защищающим их автоматом.

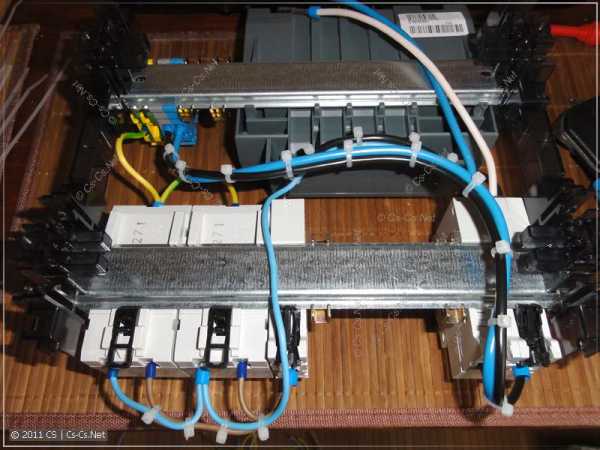

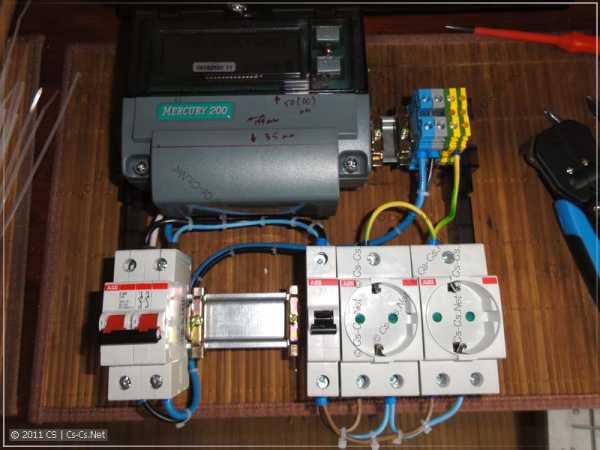

Собираем как обычно, мягким проводом ПВ-3 и наконечниками НШВИ, что можно стягиваем стяжками (я теперь перестал их фанатично вязать каждый сантиметр).



В одну из розеток я сразу воткнул лампочку ABB LEE-230, которая как раз для этого щитка и предназначалась, а другая по задумке остаётся свободной для подключения какого-нибудь временного питания, в том числе и на время ремонта.


Ну а совсем напоследок напомню совсем недавний щиток, где счётчик выбирался уже мной. Я остановился на марке Энергомера , чьи счётчики отлично влезают на DIN-рейку, в том числе и на ZPAS’овские панели PS-3U . Вот он:

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать / ), то пишите мне на почту или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). Отзываюсь на имя "Электрошаман".

Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в , а скорее кинутся звонить.

По данной серии электросчётчиков, в настоящее время, возможен только оптовый заказ (минимальное количество 5 шт.). Узнать условия можно по телефону +7 495 922-17-70

Счетчик Меркурий, серия 200, однофазные, многотарифные (двухтарифный, трехтарифный)

Модификации электросчетчиков Меркурий 200:
Меркурий 200.02
Меркурий 200.04 (с PLC-модемом)

Электросчетчик Меркурий 200 - лидер продаж в сегменте однофазных многотарифных приборов учета в Московском регионе.

Меркурий 200 одна из самых востребованных моделей счетчиков на рынке электротехнической продукции. Оптимальное решение для замены старого однофазного индукционного счётчика в квартире или на даче с целью перехода с однотарифного учета на дифференцированный многотарифный учет потребления электроэнергии. Меркурий 200 двухтарифный и Меркурий 200 трехтарифный это один и тот же многотарифный счетчик, который запрограммирован на разное количество тарифов. Многотарифный счетчик можно программировать на разное количество тарифов, от одного и больше (зависит от модели счетчика). В Московской области, кроме обычного однотарифного учета, возможен двухтарифный учет электроэнергии. В Москве кроме однотарифного и двухтарифного, можно выбрать трехтарифный учет электроэнергии. С моделью Меркурий 200 появляется возможность выбирать данные виды учета электричества, рационально использовать и платить за электроэнергию. Возможна поставка счетчика Меркурий 200 с тарифными расписаниями, которые необходимы для конкретных регионов. Меркурий 200 по соотношению качество, функциональность, цена явный лидер сегмента однофазных, многотарифных электросчетчиков.

Счетчики Меркурий 200 предназначены для коммерческого учета активной электроэнергии в однофазных це

goldspin.ru

Как снимать показания с Меркурия 200

Как снимать показания с Меркурия 200

Довольно нередко возникают затруднения при снятии показаний с электросчётчиков. У абонентов сложности появляются с новыми моделями приборов. у которых дисплей электронный и непонятно предназначение, расположенных на них кнопок, а также имеются возможности расчёта по ночным и дневным тарифам.

Чтобы не ошибиться в расчётах при снятии данных, в этой статье рассказываются правильные действия на примерах всем известных энергосчётчиков типа Меркурий.

Приборы старого поколения

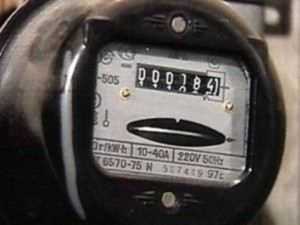

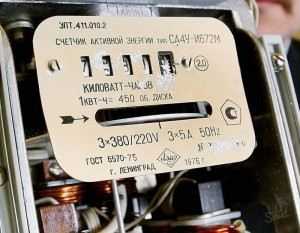

В вашем доме или квартире стоит прибор, у которого виден крутящийся диск, значит, у вас индукционный счётчик и вы легко разберётесь со снятием данных. В одно и то же число месяца снимайте с него данные и записывайте в какой-либо блокнот. Из цифрового значения, которое только что записали, отнимите число, записанное в предыдущем месяце, и получите данные расхода энергии за месяц.

Однако это не всё, снятие показаний надо продолжить. Здесь имеется интересная деталь, дело в том, что число записываем со счётчика лишь до запятой. Последнюю цифру, она, как правило, другого цвета, не надо записывать. Если у вас, например, число 000005, то последнюю пятёрку не нужно учитывать.

Далее нужно знать, как ведётся учёт в организации, которая обслуживает вас по территориальной принадлежности. Чаще всего данные сообщаются по телефону в эту организацию. Но, может дело быть поставлено так, что вам самим надо рассчитать по имеющемуся тарифу итоговую сумму, оплатить её и предоставить квитанцию в организацию, которая вас обслуживает.

Новое поколение приборов

Крутящиеся диски и цифровые табло в новых приборах энергосчётчиков уже не применяются. На этих электросчётчиках расположен дисплей, на экране которого чётко отображаются кВт/часы, показано общее время работы и расход энергии за какое-то определённое время дня или ночи.

Эти новейшие усовершенствования дают возможность контролировать расход энергии за любое число суток и за месяц, не упуская показаний не менее важных, которые также отображены на этих приборах.

Глядя на эти современные приборы, может показаться, что вам не справиться со снятием показаний, отображённых на дисплеях. Но не впадайте в отчаяние, всё довольно просто и записать месячные данные расхода энергии можно, выполнив следующие действия:

  • Нажмите имеющуюся на приборе кнопку «Ввод» столько раз, сколько нужно, чтобы открыть искомый параметр.
  • Если ваш прибор рассчитан на один тариф, снимите показания Т1, если на два тарифа, учтите показания Т1 и Т2, а если на три тарифа Т1, Т2 и Т3.
  • Отнимите от новых показаний цифровое значение, имеющееся за предыдущий месяц.
  • В вашей квитанции должен быть занесён коэффициент, на который надо умножать показания Т1, Т2, Т3, если ваш прибор рассчитан на два или три тарифа. Рассчитанные показания передать по телефону в организацию, которая обслуживает вас или самим оплатить высчитанную сумму.

При всех имеющихся недостатках, счётчики на два тарифа, при грамотном применении бытовой техники, значительно выгоднее всех остальных.

Что обязан знать пользователь электросчётчика

1. В том случае, когда ваш счётчик обнулился, то есть его показания вышли на второй круг, считывать данные расхода энергии нужно таким образом — к имеющемуся числу прибавить впереди единицу и от получившегося отнять показания за предыдущий месяц. Не считая цифры после запятой на пятизначном табло, после того, как счётчик обнулился, у вас получилось 00023, прибавьте слева единичку. От получившегося числа 100023 — данные предыдущего месяца, например, 99918 кВт/час. Получился расход энергии за месяц равный 105 кВт/час. Задача расчёта решается аналогичным образом и для четырёхзначных и шестизначных табло на электрических счётчиках энергии.

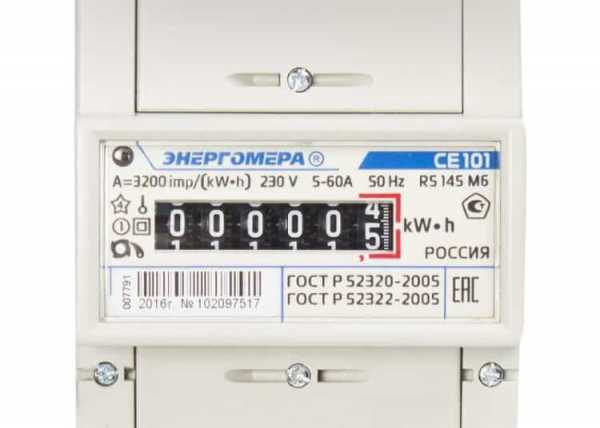

2. Если у прибора типа Энергомер, на механическом табло отсутствует запятая, и нет догадок, как снять показания, то тут можно поступить двумя следующими способами. Во-первых, обратиться в фирму, устанавливающую приборы и уточнить правильные действия при снятии данных за месяц. Во-вторых, если мастер, ставивший счётчик и вы, забыли поднять этот вопрос, внимательно осмотрите переднюю панель. При отсутствии запятой, десятая доля должна отличаться по цвету, обычно это красный оттенок. В том случае, когда не наблюдается ни запятой, ни различий по цвету – записываются все цифры.

3. Часто задают вопрос, чем отличается снятие показаний трёхфазного электрического счётчика от однофазного электросчётчика. Как показывает практика, отличий в снятии показаний нет никаких, просто запишите все цифры, стоящие после запятой и отнимите показания предыдущего месяца от получившегося числа.

4. При нахождении в квартире или доме современного электронного устройства, вам не требуется снимать его показания. Все данные по расходу электрической энергии будут передаваться в обслуживающую организацию автоматически на компьютер. Вам уже будет не нужно ежемесячно считывать данные, квитанция на адрес придёт по почте сама. Контроль показаний и считывания очень удобен при нахождении у вас многотарифного электросчётчика, особенно когда он обеспечивается системой автоматизированного контроля АСКУЭ.

Из данного материала видно, что не представляет большой сложности рассчитать расход электрической энергии и не имеет большого значения, какой у вас стоит энергосчётчик. Очень хочется, чтобы статья была понятной, и вам не пришлось испытывать трудности при расчёте расхода энергии.

Как опломбировать электросчётчик
В соответствии с законодательством Российской Федерации все приборы учета расхода коммунальных ресурсов должны поверяться и пломбироваться. Это делают для того, чтобы контроль.

Как зарегистрировать счетчик электроэнергии
Для чего нужен электросчетчик? Для оперативного контроля потреблённой энергии квартирой или домом и своевременной оплаты за нее. Но бывают такие случаи, что счетчик электричества.

Как смотать электросчётчик
Без электроэнергии сложно представить современную жизнь человека. Благодаря ей в доме тепло, светло и уютно. Любая технология работает от электричества, но вот пользование ею.

http://www.ognetika.com

legkoe-delo.ru

схемы подключения, конструкция, модельный ряд

Среди приборов учета электроэнергии наибольшую популярность в России и странах СНГ получил модельный ряд электросчетчиков, выпускаемых под торговой маркой Меркурий (Mercury). Эти устройства практически вытеснили с эксплуатации морально и технически устаревшие приборы. Собранная в статье информация будет полезна тем, кто собирается приобрести и установить импульсный электросчетчик, но не может определиться с выбором. Помимо этого мы приведем примеры схем подключения однофазных и трехфазных приборов, а также расскажем об особенностях их эксплуатации.

Модельный ряд и маркировка

Приборы учета производителя Инкотекс выпускаются в следующих модификациях:

  • 100 – это модельный ряд однофазных однотарифных механических электросчетчиков прямого включения. Характерные особенности таких приборов – простота конструкции и невысокая стоимость. Модель СЕ 101

Данный модельный ряд в настоящее время снят с производства, вместо него выпускаются.

  • 200 – приборы второго поколения, выпускаемые в однофазном и трехфазном исполнении. Производятся модификации, позволяющие удаленно произвести снятие показаний двухтарифного (день-ночь) и одно тарифного режима. Для этого в прибор встроен специальный модуль (например, GSM модем), передающий информацию в соответствующую службу. Ниже представлена таблица, где для наглядности приводится несколько модификаций из данного модельного ряда с описанием основных технических характеристик.

Таблица 1. Пример сокращенных технических параметров различных приборов модельного ряда 200.

Модель UНОМ (В) Номинальный и (максимальный) ток (А) Класс точности измерения активной/реактивной энергии Число тарифов
201 2 240,0 5,0 (60,0) 1 1
202 5 240,0 5,0 (60,0) 1 1
203 1 240,0 5,0 (80,0) 1 1
205 FION 240,0 5,0 (60,0) 1 / 2 4
206 PRNO 240,0 5,0 (60,0) 1 / 2 4
230 АКЕ 3х240,0/380 5,0 (60,0) 1 / 2 2
230 ART 01 PQRSIN 3х240,0/380 5.0 (60.0) 1 / 2 4
230 ART 02 PQRSIDN



3х240,0/380 10,0 (100,0) 1 / 2 4
231 АМ 01 3х240,0/380 5.0 (60.0) 1 1
233 АRT 03 KRL 3х240,0/380 10,0 (100,0) 1 / 2 4
236 ART 02 RS 3х240,0/380 10,0 (100,0) 1 / 2 4

Как видно из таблицы на примере 230 модели, заводом может быть выпущено несколько модификаций прибора. Для их определения используются специальные символы, они приведены ниже.

Обозначение модификаций при помощи символов

Теперь не составит труда расшифровать маркировку любого прибора Меркурий. Например, маркировка 230 АR 01 r 5 60 a 380в означает, что это 3-х фазный электрический счетчик, позволяющий измерять расход активной и реактивной энергии. Прибор рассчитан на работу с номинальным напряжением 380 В и токе 5-60 А (номинальное и максимальное значение).

Пример типовой конструкции

Приборы данной торговой марки изготавливаются в пластиковом корпусе прямоугольной формы. На фронтальной стороне (ближе к левому краю) располагается ЖКИ дисплей или механический индикатор колесного типа. Справа могут располагаться кнопку навигации по меню или быть указаны основные параметры устройства. Ниже представлен рисунок, на котором обозначены основные элементы конструкции.

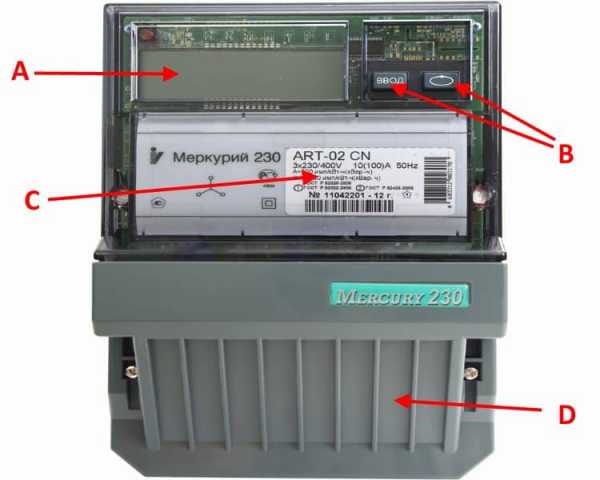

Пример типовой конструкции

Обозначения:

  • А – информационный дисплей, на который выводятся показания электросчетчика.
  • В – кнопки для переключения режимов дисплея, например, отображение информации по различным тарифам.
  • С – наклейка, с указанием основных технических и эксплуатационных характеристик.
  • D – съемная панель, прикрывающая коммутационные контакты прибора.

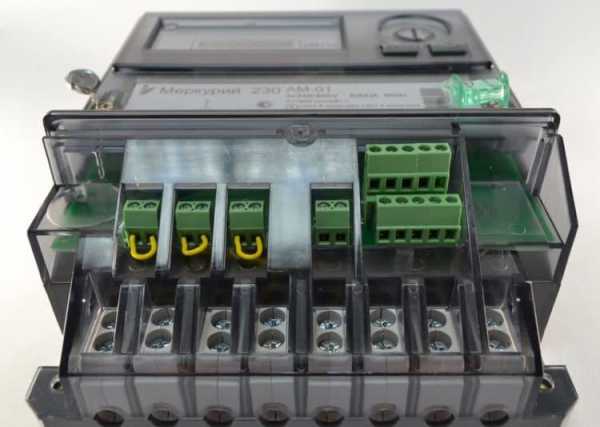

Фото контактов неприкрытых съемной панелью

Стандартные размеры корпуса электросчетчика (приведенной на рисунке модели) следующие:

  • длина – 258,0 мм;
  • ширина – 170,0 мм;
  • высота – 74,0 мм.

Габариты различных моделей электросчетчиков могут отличаться от указанных выше.

Что касается массы прибора, то она зависит от исполнения, в частности, вес модификаций 230 модели не превышает полтора килограмма.

Крепление устройства учета осуществляется на стандартную ДИН рейку.

Кратко о самодиагностике

Некоторые модификации модельного ряда 200 имеют функцию автоматического поиска неисправностей. При их обнаружении дисплей показывает сообщение в формате Е-ХХ, где «ХХ» – это код ошибки. Например, если на экране появляется надпись «Е-18», то это говорит о возникновении ошибки контрольной суммы лимита мощности и для исправления ситуации необходимо выполнить перезапись этих данных.

Полный перечень кодов и их описание можно найти на официальном сайте производителя или в инструкции к моделям серии 200.

Некоторые ошибки можно устранить самостоятельно, для других потребуется вызов специалиста или даже возвращение прибора на завод производитель. Например, ошибка Е-01 указывает, что заряд встроенной батареи снизился до критического порога. Казалось бы, ничего сложного, но в большинстве модификаций приборов для такой замены необходимо разобрать электросчетчик, поскольку прибор опломбирован, вскрыть его это могут только сотрудники электрокомпании, предоставляющей услуги.

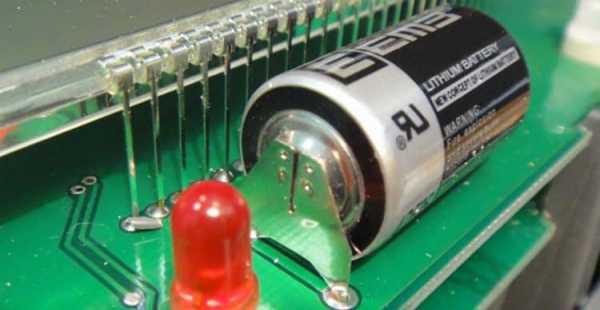

Батарейка в электросчетчике Меркурий 230 АRT

В описанной ситуации исключением являются модификации серии 234, инструкция о данной процедуре имеется в паспорте на электросчетчик.

Защита от вмешательства в работу электросчетчика

Устройство данных приборов таково, что изменить показания, остановить учет невозможно. Что касается обнуления электросчетчика, то запись об этом остается в памяти счетчика, откуда удалить информацию пользователь не может. Единственно, что ему доступно – корректировка времени, обойти это ограничение не получится.

В отличие от дисковых электросчетчиков, у цифровых приборов при перемене местами нуля и фазы, учет расхода электроэнергии все равно будет производиться правильно. То есть, «отмотать» показания назад невозможно.

Считается, что можно остановить работу устройства при помощи неодимового магнита. Действительно, у ранних модификаций 200 серии имелся такой недостаток. В современных моделях имеется защита от подобного вмешательства в работу. Не рекомендуем проверять это на личном опыте, поскольку информация о попытке воздействия магнитом будет внесена в журнал прибора, что неминуемо приведет к неприятным последствиям для экспериментатора.

Схемы подключения

В подключении прибора учета нет ничего сложного, если следовать инструкции эта процедура не занимает много времени. Схема подключения имеется в технической документации, которой комплектуется каждое устройство. На примере модели 200 мы покажем, как подключить однофазный многотарифный аппарат.

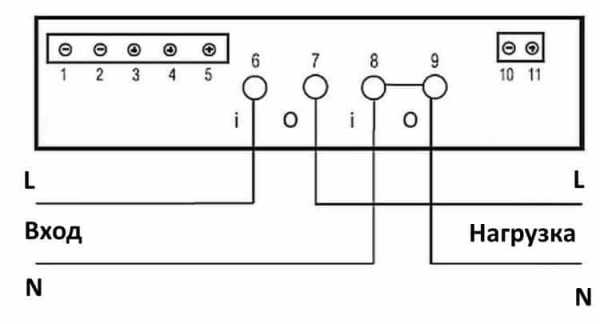

Подключение счетчика электричества Меркурий 200

Назначение контактов:

  • 1-5 – подключение интерфейса RS-485 или CAN для передачи импульсов;
  • 6 – вход фазы;
  • 7 – выход фазы;
  • 8 и 9 – подключение нулевой жилы.
  • 10 и 11 – телеметрический выход.

То есть, к контактам 6 и 8 подключается ввод в квартиру, а к клеммам 9 и 11 – нагрузка (внутренняя сеть).

Подключение трехфазных приборов.

В зависимости от модификации устройства оно может быть подключено посредством прямого включения или же через трансформатор тока (далее ТТ). Приведем в качестве примера оба варианта для модели 230 AR.

Прямое включение счетчика Меркурий 230 AR

Если планируется подключить прибор через ТТ с соответствующим коэффициентом трансформации, необходимо предварительно снять перемычки между контактами: 9 и 10, 11 и 12, а также 13 и 14. После этого необходимо выполнить подключение, согласно приведенной схеме.

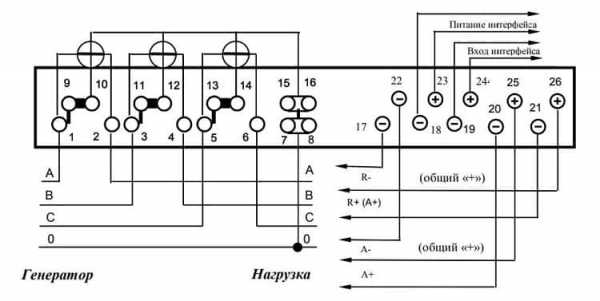

Подключение через три ТТ

Поскольку назначение контактов 17-26 остается неизменным (таким же, как на рис. 7), оно не приводится.

Перед тем, как устанавливать защитную панель, закрывающую контакты, рекомендуем еще раз проверить правильность подключения.

Поверка приборов

В соответствии с нормами Федерального законодательства аппараты учета подлежат обязательной поверки. Она может быть первичной и периодической. Первая выполняется непосредственно на заводе, где производятся изделия. Вторая – периодически в процессе эксплуатации после истечения межповерочного интервала, информация о нем указывается в техническом паспорте.

Иногда может быть назначена неплановая процедура до истечения срока поверки. Для этого предусмотрены следующие случаи:

  • потеря документа, свидетельствующего о прохождении плановой процедуры;
  • после того, как осуществлялась настройка или юстировка прибора, например, после ремонта;
  • когда осуществляется установка нового устройства.

Для поверки используются эталонные приборы или специальные установки, такие как многофункциональный аппарат Меркурий 211. Схема электронного устройства включает в себя источник фиктивной мощности и эталонный (образцовый) электросчетчик. Такой аппарат может одновременно тестировать до 8-ми приборов.

После прохождения поверки в специальный реестр вносится об этом информация, в которой содержится номер аппарата, год выпуска и дата испытаний.

Выбираем электросчетчик

В первую очередь необходимо убедиться, что аппарат соответствует схеме подключения, она может быть одно- и трехфазной. Далее следует учесть особенности бокса, в котором будет устанавливаться контролирующее устройство. Аппарат должен быть размещен таким образом, чтобы можно было считать показания, не открывая крышку электрошкафа. То есть, окошко в его двери должно располагаться напротив дисплея или механического индикатора.

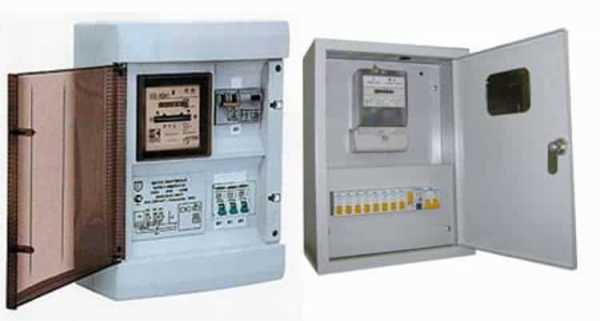

В таких щитках снимаются показания при закрытых дверцах

Обратим внимание, что при замене устаревших дисковых приборов на устройства модельного ряда 20Х не редко возникает проблема, когда информационная панель устройства не видна в окошко щитка. Решить проблему можно выбрав для замены Меркурий 200, изготовитель специально разработал эту модель для установки в квартирные щитки старого типа, что существенно упростило монтаж и дало возможность читать показания, не открывая бокс.

На текущий момент Инкотекс перестал производить устройства, работающие на индукционном принципе, поэтому для покупки доступны только электронные модули.

Многотарифные аппараты имеет смысл приобретать только в том случае, если в регионе проживания задействована такая схема оплаты и при этом имеется возможность использовать бытовую технику в ночное время.

Определитесь с функциональностью. Безусловно, электросчетчик с памятью более удобен и позволяет сравнить расход электроэнергии с предыдущим периодом или любым другим месяцем. Насколько это актуально – решать потребителю, но учитывая, сколько стоят такие аппараты, лучше получить эту информацию из квитанций. Это же касается моделей, комплектующихся пультом, его необходимость сильно преувеличена.

Нет смысла приобретать модель, способную предавать цифры показаний в электрокомпанию, если у последней не реализована такая возможность.

Спорно насколько необходимо приобретать прибор, например, серии 201, где после установки специального ПО, появляется возможность вызова кабинета для получения детальной информации. Дополнительные модули, из которых состоит такой электросчетчик, ведут к существенному удорожанию прибора. Опять же, как показывает практика, чем проще прибор, тем дольше он будет служить.

https://www.youtube.com/watch?v=nZW0itCd-mk

Теперь перейдем от общих советов к конкретике:

  • Каждый счетчик электроэнергии Меркурий должен комплектоваться паспортом и технической документацией, где указывается разрядность электросчетчика, описание как он устроен, схема подключения и другая полезная информация. В техническую документацию должно входит руководство по эксплуатации, где подробно описывается, как правильно снять показания, информация о поверочном интервале и т.д.

При отсутствии паспорта аппарат не удастся поставить на учет, соответственно, эксплуатация будет невозможна.

  • Обязательно должна быть голограмма на электросчетчике, а также присутствовать заводская пломба.
  • Сравните знаки и цифры на электросчетчике с серийным номером, указанным в паспорте.
  • Проверьте правильность заполнения гарантийного талона, в противном случае гарантия на электросчетчик может быть признана недействительной. Если такой аппарат вышел из строя, неправильно работает (например, завышает значность показаний, пищит, потребляет много энергии от дополнительного источника и т.д.) то с его заменой или ремонтом могут возникнуть проблемы.

Обратим внимание, что завышенные показания (прибор насчитывает больше кВт, чем реально расходуется) встречаются нередко. Это говорит о том, что прибор неправильно отъюстирован.

Рекомендации по монтажу

  • В первую очередь необходимо правильно выбрать место в шкафу под аппарат, как это сделать, можно прочитать на нашем сайте.
  • Внимательно прочитайте описание, где приводится схема подключения, и только после этого приступайте к работе.
  • Перед подключением необходио обесточить ввод, для этого необходимо отключить входной автомат.
  • Если после подключения электросчетчик моргает, значит все в порядке, такой индикацией обозначается расход энергии. Если интервал между вспышками светодиода увеличился, значит, потребление уменьшилось.

www.asutpp.ru

Как снимать показания с Меркурия 200 » Белисп


Даже в старенькых домах нередко подменяют механические электросчетчики на электрические марки «Меркурий 200». Вместе с этим поначалу жильцы нередко испытывают трудности со съемом показаний с таких счетчиков.

Не нажимая никаких кнопок на счетчике, считайте с его индикатора показания, надлежащие текущему тарифу (другими словами, тарифу, который действует в той части денька, в какой осуществляется считывание).

Обусловьте, какой потому тариф действует в текущей части денька, по пиктограмме, расположенной на индикаторе слева от показаний. Она складывается из буковкы Т и числа, соответственной номеру тарифа (от 1 до 4).

Чтоб найти показания счетчика, надлежащие остальным тарифам, жмите нижнюю кнопку , пока не будет избран тот из их, показания по которому вы желаете прочитать. Выбираться они будут циклически (от первого к последнему, потом суммарные показания, потом снова 1-ый тариф). Всего тарифов может быть, зависимо от типа аппарата, от 2 до 4. При отображении суммарных показаний по всем тарифам отображается пиктограмма «Сумма».

Средством счетчика «Меркурий 200» может быть просто и стремительно найти суммарную мощность всех нагрузок, присоединенных к нему на данный момент, без мучительного подсчета оборотов либо вспышек. Для этого краткосрочно надавите верхнюю кнопку - вы увидите на индикаторе этот параметр.

Счетчик может механично подсчитать вам количество электричества, потребленной с первого числа прошедшего месяца по 1-ое число текущего, избавив вас от необходимости производить вычитание. Для этого, находясь в режиме отображения мощности, надавите верхнюю кнопку снова - отобразится время. После последующего ее нажатия отобразится дата. В конце концов, последующее нажатие приведет к отображению энергии, потребленной за обозначенный период по первому тарифу. Следующие нажатия вынудят счетчик показать потребленную энергию за тот же период по остальным тарифам, а потом - суммарную потребленную энергию.

Находясь в режиме отображения потребленной энергии за прошедший месяц по тому либо иному тарифу, надавите нижнюю кнопку, и вы увидите аналогичный показатель в месяц, предшествовавший прошлому. Следующими нажатиями может быть посмотреть историю показаний за наиблежайшие одиннадцать месяцев.

Счетчик Меркурий 230 ART-03

belisp.ru

Как снять показания с электросчетчика Меркурий 200, 201.

С помощью счётчика «Меркурий-200» можно вести учёт электрической энергии по четырём тарифам в восьми временных зонах суток для восьми типов дней. Правда стоит отметить, что зачастую такого рода детализация совершенно не нужна. Она работает чаще всего в автоматической системе учёта электрической энергии. Но если у Вас нет такой системы, нужно снимать все показания вручную.Cчетчик меркурий 201 удобен в использовании.

Для начала необходимо вспомнить какой тариф Вы используете, чаще всего можно встретить одноставочные и двухставочные. Одноставочный тариф в течение суток не изменяется, а для того рассчитать всё потребляемую энергию умножают на стоимость киловатта в час. В случае же с двумя тарифами электроэнергия учитывается раздельно, в ночное и дневное время. У каждого периода своя стоимость энергии.

Нужно снять показания с индикатора, при этом, не нажимая не на какие кнопки. Теперь перед вами вся энергия, которую Вы употребили, если ваш счётчик одноставочный то Вам не нужно будет снимать разные показания, а вот если двухтарифный то, нужно смотреть объём энергии и за ночь и за день.

Из полученных показаний необходимо вычесть показания, которые были в прошлом месяце, и умножить их на стоимость киловатта, полученная цифра и будет расчёт оплаты за электрическую энергию на данный период времени.

Если Вы хотите на счётчике «Меркурий» узнать объём потреблённой энергии необходимо нажать кнопку «ввод», если нажать ещё раз на дисплее должен высветиться весь объём энергии. С таким счётчиком Вам не нужно будет записывать все показания, просто нужно нажать определённое количество раз на кнопку ввода.

А для того чтобы узнать мощность нагрузки надо нажать на кнопку «О», справа появляется единица измерения а слева ваш тариф, которым Вы пользуетесь. Чтобы внести какие то изменения выбирайте кнопку «ввод» и при каждом вашем нажатии время будет увеличиваться на одну минуту, но не получится сделать поправку больше чем на половину часа. Для уточнения показаний счётчика нужно третий раз нажать на кнопку «О».

Такие счётчики укомплектовываются  индивидуально по заказу потребителя.

liberty-rb.ru

Как снять показания с электросчетчика Меркурий 200, 201.

С помощью счётчика «Меркурий-200» можно вести учёт электрической энергии по четырём тарифам в восьми временных зонах суток для восьми типов дней. Правда стоит отметить, что зачастую такого рода детализация совершенно не нужна. Она работает чаще всего в автоматической системе учёта электрической энергии. Но если у Вас нет такой системы, нужно снимать все показания вручную. Cчетчик меркурий 201 удобен в использовании.

Для начала необходимо вспомнить какой тариф Вы используете, чаще всего можно встретить одноставочные и двухставочные. Одноставочный тариф в течение суток не изменяется, а для того рассчитать всё потребляемую энергию умножают на стоимость киловатта в час. В случае же с двумя тарифами электроэнергия учитывается раздельно, в ночное и дневное время. У каждого периода своя стоимость энергии.

Нужно снять показания с индикатора, при этом, не нажимая не на какие кнопки. Теперь перед вами вся энергия, которую Вы употребили, если ваш счётчик одноставочный то Вам не нужно будет снимать разные показания, а вот если двухтарифный то, нужно смотреть объём энергии и за ночь и за день.

Из полученных показаний необходимо вычесть показания, которые были в прошлом месяце, и умножить их на стоимость киловатта, полученная цифра и будет расчёт оплаты за электрическую энергию на данный период времени.

Если Вы хотите на счётчике «Меркурий» узнать объём потреблённой энергии необходимо нажать кнопку «ввод», если нажать ещё раз на дисплее должен высветиться весь объём энергии. С таким счётчиком Вам не нужно будет записывать все показания, просто нужно нажать определённое количество раз на кнопку ввода.

А для того чтобы узнать мощность нагрузки надо нажать на кнопку «О», справа появляется единица измерения а слева ваш тариф, которым Вы пользуетесь. Чтобы внести какие то изменения выбирайте кнопку «ввод» и при каждом вашем нажатии время будет увеличиваться на одну минуту, но не получится сделать поправку больше чем на половину часа. Для уточнения показаний счётчика нужно третий раз нажать на кнопку «О».

Такие счётчики укомплектовываются  индивидуально по заказу потребителя.



Спонсор статьи: http://www.electrotovari-plus.ru/brendi/schetchiki_merkurii/schetchiki-merkurij-201

«Данная  статья подготовлена специально для сайта www.liberty-rb.ru. Копирование статьи разрешается только с указанием активной ссылки на наш сайт».

Теги:

liberty-rb.ru
