Что такое счетчик электрической энергии?

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Принцип работы

Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Количество электроэнергии, пропорциональное числу оборотов подвижной части прибора, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

В электрическом счетчике электронного типа, переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды типы

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220В, 50Гц) и трехфазные (380В, 50Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учет. Также существуют трехфазные счетчики для измерения тока напряжением в 100В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество потребленной электроэнергии, в этом случае, прямо пропорционально числу оборотов диска.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей.

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Вернуться назад

kt.tatarstan.ru

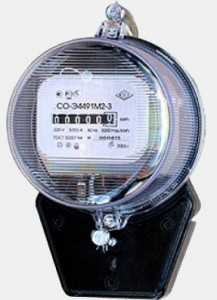

Механический счетчик электроэнергии. Принцип работы электронного счетчика.

В качестве расчетных приборов учета активной энергии используются однофазные и (или) трехфазные счетчики двух типов: индукционные и статические счетчики ватт-часов (электронные).

В настоящее время достаточно большое число установленных расчетных счетчиков активной и реактивной энергии — индукционные. Манипулируя расчетными параметрами таких счетчиков, схемами их подключения к сетям и различными способами подсчета потребляемой электроэнергии, можно осуществлять хищения электроэнергии в различных (и даже регулируемых) объемах.

Сколько времени потребуется, чтобы заменить мой счетчик?

Ожидается, что изменения счетчика будут завершены к концу. Как правило, этот процесс займет около пяти минут, и электрическое обслуживание будет нарушено во время изменения. После того, как наши измерительные техники удалят ваш существующий счетчик, они проведут полную проверку вашей измерительной базы. Если будут обнаружены какие-либо проблемы, наши специалисты оставят вам записку и планируют провести последующий визит для проведения ремонта.

Когда придет время заменить счетчик, мы постучим в вашу дверь, чтобы сообщить вам, что мы готовы изменить ваш счетчик; Однако вам не обязательно быть дома, чтобы работа была выполнена. Если есть проблемы с доступом или ремонтом, которые мешают нашим техническим специалистам по внесению замены, они свяжутся с вами для организации будущего визита.

Индукционным называется счетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек.

Принцип действия индукционного счетчика электрической энергии основан на принципе действия двухобмоточного асинхронного ЭД. Ротором является алюминиевый диск, который свободно вращается в двух магнитных зазорах катушек тока и напряжения. В одной катушке намагничивающая сила создается током нагрузки потребителя, во второй катушке намагничивающая сила пропорциональна величине напряжения питающей сети. Катушки напряжения и тока смещены в пространстве на 90 о и создают вращающееся магнитное поле, которое приводит во вращение алюминиевый диск. Движение диска передается на счетное устройство через передающую шестерню. Количество оборотов диска пропорционально количеству электрической энергии, протекающей в нагрузке.

Кто будет менять счетчики?

Если требуются ремонтные работы, они будут выполняться квалифицированным электриком-подмастерье.

Будет ли изменение счетчика влиять на мой счет

Это изменение не повлияет на вашу электроэнергию. Означает ли это, что мои счетчики больше не нуждаются в чтении. Это изменение позволит дистанционное считывание для электрических счетчиков. Ваш счетчик воды и газа по-прежнему будет считываться другими утилитами.

У вас есть дополнительные вопросы, которые не были охвачены вышеуказанной информацией?

Счетчик электроэнергии обеспечивает окно в вашем потреблении электроэнергии, поэтому важно понять, как проводить точные измерения.

Зачем платить больше за ту же энергию

Найдите и переключитесь на лучшее предложение энергии за считанные минуты. Ваш счетчик электроэнергии скажет вам, сколько вы используете на самом деле, а не оценку, которую ваш поставщик использует для каждого счета. Это поможет вам решить, сможете ли вы получить более высокую скорость путем переключения.

Параллельная цепь индукционного счетчика электрической энергии состоит из П-образного сердечника и Т-образной перемычки, на которую одета катушка напряжения. Соединение катушки напряжения с сетью происходит через шунтовую перемычку.

Последовательная цепь (токовая катушка) состоит из П-образного сердечника и катушки. Соединена непосредственно с током нагрузки.

Почему важно читать мой счетчик электроэнергии?

Важно принимать точные показания счетчиков электроэнергии с ваших электрических счетчиков, потому что это гарантирует, что вы не платите больше, чем вам нужно. Электрические счетчики записывают, сколько энергии вы используете, в отличие от оценки, которую ваш поставщик использует для каждого счета. Это также поможет вам решить, сможете ли вы получить более высокую скорость, переключая поставщика энергии.

Стандартный метр

Это самый распространенный тип электрического счетчика и использует механический дисплей для показа ваших показаний. Вам нужно будет прочитать пять черных чисел слева направо — игнорируя любые красные цифры. Цифровщики, которые выглядят как маленькие традиционные часы, немного сложнее. При чтении вашего счетчика всегда помните, что циферблаты рядом друг с другом проходят в противоположных направлениях.

Наиболее точные показания счетчика наблюдаются в диапазоне 20-80% I ном. Номинальный ток не превышает, как правило, 5А.

Трехфазные счетчики отличаются количеством токовых обмоток и обмоток напряжения.

Бытовой однофазный счетчик U=220В, I ном =5А при нагрузках до 25Вт обладает зоной нечувствительности.

В однофазных сетях реактивная электрическая энергия не измеряется.

Прочитайте цифры на циферблатах слева направо, игнорируя последний красный циферблат или любые циферблаты без цифр или рук. Если игла находится между двумя цифрами, запишите цифру, только что пройденный циферблат. Теперь чтение требует корректировки, чтобы сделать допущения для любых небольших изменений в положениях указателя. Если фигура прямо над фигурой, скажем, 5, запишите эту цифру и подчеркните ее. Посмотрите на подчеркнутый рисунок.

Если за одним из этих чисел в последовательности следует 9, уменьшите подчеркнутый рисунок на 1. Используйте первые пять цифр на цифровом дисплее и игнорируйте последнюю фигуру, которая начинается. Возможно, вам понадобится нажать кнопку, чтобы отобразить фигуру.

После изготовления счетчики проходят двойной метрологический контроль: органами технического контроля предприятия-изготовителя и органами технического контроля Госстандарта. После проверки счетчик опломбируется:

На нижний винт ставится пломба технического контроля предприятия-изготовителя;

На верхний винт устанавливается пломба органа Госстандарта.

Специальные тарифы: экономика 7 и счетчики предоплаты

Экономика 7 — Есть два типа Экономики 7 метров. Первый тип имеет два дисплея: верхний ряд для «дневной скорости», обозначенный «Нормальный», а нижний ряд, обозначенный «Низкий», показывает «ночной тариф». Счетчики предоплаты. Существует несколько типов счетчиков предоплаты. Стандартные счетчики предоплаты могут быть одно — или двухскоростными. Токовые счетчики считываются как цифровые счетчики.

Чтобы измерить показания счетчика, вам обычно нужно нажать кнопку на счетчике. Это изменит отображение, показывая оставшийся кредит, показывая фактическое чтение. Оттуда, это точно так же, как чтение нормального показания счетчика. При считывании показаний счетчика электроэнергии всегда проверяйте оба дисплея. Второй тип имеет одну строку чисел, которая показывает электричество «дневной курс». Чтобы обеспечить чтение электроэнергии «ночью», нажмите красную кнопку.

В трехпроводных сетях с изолированной нейтралью трансформатора применяются трехпроводные двухэлементные счетчики типов САЗ(непосредственного включения или трансформаторные трехпроводные) и САЗУ (трансформаторные универсальные трехпроводные).

В четырехпроводны

lightinfom.ru

Выбор приборов учета (счетчиков электроэнергии)

Приборы учёта электроэнергии (электросчетчики)

Классификация приборов учёта, далее счетчиков электроэнергии:

Счетчики электроэнергии – многофункциональные устройства для учета, потребления и сохранение информации по потреблению электроэнергии. Совсем недавно электросчетчики были достаточно простыми устройствами индукционного типа действия с одно тарифным учетом, но с развитием электроники счетчики стремительно эволюционировали, разделились по многим классам и функциональным возможностям.

В данном разделе нет смысла перечислять огромное количество выпускаемых сегодня промышленностью счетчиков электроэнергии, достаточно определится с параметрами и конструкциями счетчиков электроэнергии.

Важное замечание: не смотря на то, что сайт «энергетик» ориентирован на возможность выполнение самостоятельных не сложных электромонтажных работ, однако в этом случаи, надо сделать пояснение, когда на других сайтах вас уверяют, что подключить самому счетчик электроэнергии это не сложно, это не совсем так.

Во первых: действительно собрать схему подключения счетчика электроэнергии не сложно, но ввести в эксплуатацию, т.е. подключить к электроснабжению может только поставщик электроэнергии (с которым у вас заключен договор электроснабжения), это называется коммерческий учет расхода электроэнергии. Замечу, что сам Президент РФ запретил брать оплату за подключение и опломбировку счетчиков электроэнергии, но это не значить, что вам подключать бесплатно, с вас все ровно возьмут плату столько же (или даже больше) за проверку схемы подключения, так это теперь называется (но это нормально в нашей стране).

Во вторых: вы можете подключать счетчики электроэнергии сами, но только с техническим учетом, сколько вам надо. Например: вам нужно знать потребления электроэнергии, каких то своих электроустановок, или у вас есть свободные помещения (гаражи, склады, офисы и т.д.), которые вы решили сдать в аренду, или дать попользоваться «соседу», в этом случае да, но коммерческий учет будет у вас только один.

Прежде чем выбрать счетчик электроэнергии, обратим внимание на расчетный ток, т.к. любому потребителю электроэнергии разрешается мощность для присоединения 15 кВт., откуда расчетный ток будет для однофазной цепи: I=Р/U, или для трёхфазной цепи I=P/(1.73*U), т.е. для однофазного ток I = 68,2 А, а для трёхфазного I = 22,8 А (без учёта реактивной энергии, смотри cos ϕ), берём всё таки по однофазному току, т.к. могут перекосы фаз.

Поэтому рекомендуются счетчики 60 А, 80 А и 100 А прямого включения, с меньшим номиналом (счетчики не прямого включения 5 А, 10 А, и 20 А) не обходимо ставить трансформаторы тока (см. раздел трансформаторы).

Следующий параметр, который надо знать, это класс точности счетчика электроэнергии — это его наибольшая допустимая относительная погрешность, выраженная в процентах. Счетчики активной энергии изготавливаться классов точности 0,5; 1,0; 2,0; 2,5. Разрешенный класс точности в данном случае не выше 2,0 (по квалификации прочие объекты).

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет.

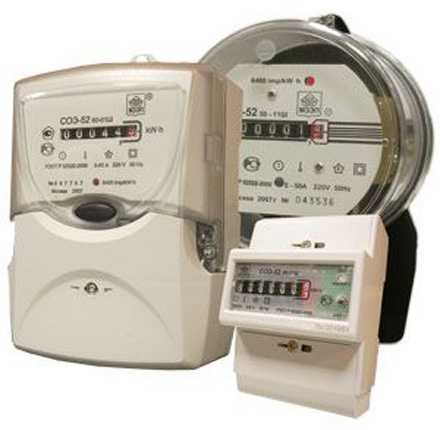

Конструкция счетчиков электроэнергии:

Собственно, является самым главным параметром, по которому классифицируют счётчики электрической энергии. В зависимости от типа конструкции счётчиков электрической энергии их разделяют на индукционные и электронные.

Индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество потребленной электроэнергии, в этом случае, прямо пропорционально числу оборотов диска.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, дороговизна, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей.

Основными достоинствами электронных электросчетчиков является возможность учета электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учет достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики значительно долговечнее, имеют больший межповерочный период (4-16 лет). Однотарифные предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Также они используются для передачи по линиям связи информативных данных на диспетчерский пункт информационно-измерительной системы регистрации потребления электрической энергии.

Многотарифные позволяют вести многотарифный учет активной энергии и работать автономно, или входить в состав любых автоматизированных систем учета, в том числе с контролем потребления в соответствии с количеством предварительно оплаченной электрической энергии.

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

В настоящее время в жилых многоквартирных домах в основном установлены однофазные счетчики, рассчитанные на напряжение 220 В. Однако, сегодня рекомендуется в домах частной застройки, или в квартирах многоквартирных домов, а также для ИП (ООО) устанавливать трехфазные счетчики (где имеется трёхфазная сеть). В этом случае потребители могут подключать большое количество энергоемких приборов, а также подключать приборы, рассчитанные на напряжение как 220 В, так и 380 В.

Схемы подключения счетчиков электроэнергии:

energetik.com.ru

Счётчик электрической энергии Википедия

Устройство советского индукционного однофазного электросчётчика СО-И446. Крышки и механический индикатор сняты

История[ | ]

История создания счётчиков связана с изобретениями электротехнических устройств XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счётчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути развития. Всплеск теоретических открытий в области явлений, устанавливающих связь между магнитными и электрическими свойствами вещества, уже в 1-й половине XIX века.

Во второй половине XIX века к авторам теоретических трудов присоединились практики. В течение непродолжительного периода времени были изобретены гидротурбина, счётчик, трансформатор тока, электродвигатель, динамо-машина, электрическая лампа. Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В этом был, к примеру, уверен создатель индукционного электрического счётчика Отто Титус Блати, венгр по происхождению, который также являлся соизобретателем трансформатора. Аньош Йедлик и Вернер фон Сименс, каждый в своё время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Развитие систем освещения потребовало применения устройств измерения и стандартизации учёта электроэнергии.

Развитие систем передачи электроэнергии по пути создания систем высокого напряжения тормозилось главным недостатком цепей постоянного тока — невозможностью преобразования одного уровня напряжения в другой. И давний спор сторонников распределительных сетей постоянного и переменного тока окончательно решился в пользу последних; этому также способствовало изобретение трансформатора (1885 год). Попытки решить задачу учёта электрической энергии переменного тока привели к целому ряду открытий. Созданию индукционных счётчиков электроэнергии предшествовало обнаружение эффекта вращающегося магнитного поля (Никола Тесла — 1883 год, Галилео Феррарис^[1] — 1885 год, Оливер Шелленбергер — 1888 год). Первый счётчик электроэнергии для переменного тока разработан Оливером Б. Шелленбергером в 1888 году. Уже в 1889 году запатентован «Электрический счётчик для переменных токов» венгра Отто Титуц Блати (для компании «Ganz»). А в 1894 году Шелленбергер по заказу компании Westinghouse создал индукционный счётчик ватт-часов. Счётчик ватт-часов активной энергии переменного тока типа «А» появился в 1899 году, создатель Людвиг Гутман. Был дан старт непрерывным усовершенствованиям индукционных счётчиков электроэнергии. Счётчики, берущие начало от счётчика Блати и индукционных счётчиков Феррариса, вследствие великолепной надёжности и малой себестоимости, до сих пор массово изготовляются, именно с их помощью производят большую часть измерений электроэнергии.

Виды электросчётчиков

ru-wiki.ru

Счётчики электроэнергии какой лучше

Если вы пытаетесь считать каждую копейку, начните с установки приборов учёта воды, тепла, электроэнергии.

Каждый собственник жилья обязан устанавливать приборы учёта. Причём в отличие от действующей отсрочки на установку приборов учёта тепла и воды, счётчик электроэнергии вы должны устанавливать в обязательном порядке.

Чтобы не столкнуться с проблемой при выборе счётчика электроэнергии, рекомендуем ознакомиться с советами, которые позволят избежать ошибок при выборе нужного прибора.

Экономический принцип подбора счётчика электроэнергии

В местности, где предоставляются различные тарифы на электроэнергию, рекомендуется устанавливать двухтарифные, трехтарифные счётчики. Их главное отличие от обыкновенного счётчика учёта электроэнергии заключается в способности учитывать потребляемую электроэнергию по разным тарифам в зависимости от времени суток. Дело в том, что стоимость киловатта электроэнергии в ночное время ниже цены дневного киловатта.

Для кого целесообразно использовать двухтарифные или трехтарифные счётчики?

Такое заманчивое предложение выгодно тем:

кто установил электрические тёплые полы;
у кого часто используется стиральная машина;
кому приходится широко использовать электрообогреватели.

Кто не использует электроэнергию с такой интенсивностью, лучше остановить свой выбор на обыкновенном однофазном приборе учёта электроэнергии.

Основное преимущество однофазного счётчика заключается в его низкой стоимости и высокой надёжности.

Подбираем счётчик по мощности потребления электроэнергии

Выбирая прибор учёта электроэнергии, вы должны знать примерный среднесуточный порог потребляемой мощности. Как правило, данная величина не превышает 10 кВт в частном доме или городской квартире. При этом ток потребления не должен превышать величину в 60 А.

Рабочая частота применяемых в России однофазных электрических счётчиков составляет 50 Гц. Если суммарная нагрузка электроприборов не превышает 10 кВт, то приобретайте счётчик до 100 А. При нагрузке более 10 кВт, подойдёт только счётчик с силой тока на 100 А.

Для подсчёта мощности потребляемой нагрузки в вашем доме, воспользуйтесь показаниями паспортных данных на применяемые электроприборы, подсчитайте ежедневное среднее время работы каждого прибора. Поверьте, это не сложно.

Что лучше электронный или механический счетчик

Сегодня для учёта электроэнергии применяются электронные и механические приборы учёта.

Преимущества механических счётчиков электроэнергии

К преимуществам механического счётчика учёта электроэнергии относятся:

высокая надёжность;
низкая цена.

Достоинства электронных счётчиков учёта электроэнергии

Электронные счётчики дороже, но предлагают дополнительные опции.

Электронный счётчик:

позволяет вести учёт суммарного потребления энергии;
учитывает колебания напряжения сети;
фиксирует максимумы и минимумы потребления мощности;
измеряет различные характеристики электросети;
предоставляет показания дистанционно в автоматическом режиме.

Вывод:

в некоторых регионах страны энергоснабжающие компании принуждают потребителей устанавливать электронные счётчики, которые подключаются к системе автоматического контроля учёта потребляемой электроэнергии (АСКУЭ) и предоставляют показания без вашего участия в процессе;
перед приобретением прибора учёта обязательно уточните в местной энергоснабжающей организации типы разрешённых к использованию счётчиков электроэнергии.
