Счетчики однофазные – 7 лучших счетчиков электроэнергии — Рейтинг 2019 (топ 7)

Содержание

Однофазный и трёхфазный счётчик, в чём разница?

Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала. Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.

Выбор нужного счётчика

Счётчики классифицируются:

• по току, проходящему в сети;

• по наличию фаз, питающих его;

• по рабочему напряжению;

• по классу показателя точности;

• по применяемым тарифам.

Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.

Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.

Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.

Основные отличия однофазного и трёхфазного счётчика

Однофазный и трёхфазный счётчик, в чём разница, задают этот вопрос многие, кто столкнулся с выбором прибора учёта. Подпитка однофазного счётчика осуществляется кабелем, состоящим из двух жил, фазы и ноля. Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели. Подпитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое рассчитан счётчик, составляет 380 В.

Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.

Счётчики с тремя фазами обладают более сложной конструкцией, а качество их измерений значительно выше. Устанавливают их на объектах промышленности, с большим потреблением электроэнергии. Допускается установка счётчика с тремя фазами в сети с напряжением 220 В, а вот установка однофазного в сеть из трёх фаз не разрешена.

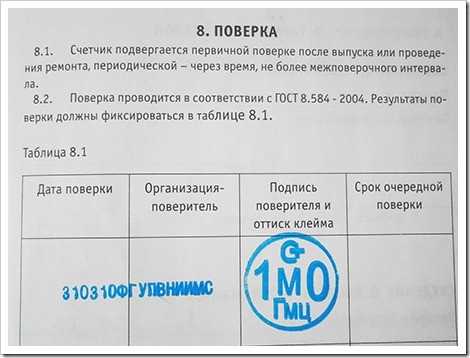

Все счётчики проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.
profyhouse.ru
отличие от трехфазных, правила выбора и установки электрических приборов
Строительство электроустановок, их защита и обслуживание стоит немалых средств. Для правильного взаиморасчёта потребителей электрической энергии необходимы контролирующие органы, которые следят за правильной установкой и эксплуатацией трехфазных и однофазных счётчиков электроэнергии. Нарушения установки и эксплуатации наказываются штрафами со стороны энергоснабжающей организации.

Разновидность приборов
Для контроля потребления и учёта расхода электроэнергии используют специальные контрольно-измерительные приборы, такие как электрические счётчики. Они были разработаны и применялись ещё в XIX веке и с того времени контроль и расчёты за потребляемую электроэнергию ведутся ими. Классификация приборов разделяется по видам подключения, измеряемой электроэнергии и конструкционным особенностям.
В соответствии с видом подключения они бывают:
Непосредственного подключения. Электрическая силовая цепь непосредственно подключена к клеммам прибора. Обычно такие счётчики мощностью до 5 кВт, поэтому большая часть известных всем приборов — это счётчики этого типа.

Трансформаторного подключения. Силовая цепь идёт через специальный измерительный трансформатор. Непременное условие таких подключений — обязательность нагрузки выходных клемм трансформаторов. Недопустим обрыв в цепях, подключения к электросчётчику, для предотвращения пробоя и возгорания в местах обрыва.
По виду измеряемой электрической энергии счётчики бывают однофазные и трехфазные. Первые являются контрольно-измерительными приборами, ведущими учёт потребления энергии в однофазных сетях с напряжением 220 вольт при частоте сети 50 Гц. Трехфазные же ведут учёт по трём фазам в сетях с напряжением 380 вольт при той же частоте. Современные разработки электросчётчиков способны вести учёт расхода электроэнергии по одной фазе.
По особенностям конструкционного исполнения электросчётчики бывают:

Индукционные или электромеханические. Учёт ведётся благодаря вращению диска из алюминия в магнитном поле токами Фуко. Скорость оборотов пропорциональна мощности потребления. Количество оборотов диска фиксируется механическим счётчиком, который проградуирован в киловатт-часах. Редуктор настроен таким образом, что отображение 1 киловатт-часа равно 1200 оборотам диска.
Электрические или электронные. В них происходит преобразование аналогового, снятого с трансформатора тока, в цифровой сигнал определённого стандарта. Электрическая схема ведёт учёт и запоминание показателей. В современных электросчётчиках применены процессорные программируемые схемы с памятью, хранящейся внутри бис микросхемы. Это очень удобно для одновременной и поочерёдной индикации даты, времени, тарифа, тока в настоящий момент времени, напряжения и мощности потребления, также тарифа и начисления суммы к оплате.

Достоинства и недостатки
Единственным существенным недостатком электронных счётчиков по сравнению с индукционными является низкая защита от грозовых разрядов, что приводит к выходу их из строя с потерей данных. Индукционные приборы с механическим счётчиком свободны от такого недостатка. Это причина, по которой во многих организациях на ряду с электронными счётчиками остаются для дополнительного контроля механические во избежание потери данных при аварийных ситуациях, особенно в летний период во время грозовой активности.
Электронные счётчики по сравнению с индукционными имеют ряд преимуществ. Микросхемы электросчётчиков способны хранить информацию, которую невозможно стереть с момента её изготовления. Даже после выхода из строя электросчётчика можно считать данные с микросхемы и иметь информацию о потреблении электроэнергии в любое время. Электросчётчики обладают более высоким классом точности и фиксируют высокоскоростные перепады мощности, а также учитывают низкие нагрузки при мощных резких скачках.

Кроме того, они имеют способность вести учёт потребления по многотарифному графику, фиксировать дату и время расхода электроэнергии. Электросчётчики ведут учёт качества подаваемой электроэнергии в момент времени. Фиксируется напряжение, частота и время. По этим данным можно судить о качестве соблюдения договора со стороны не только потребителя, но и энергоснабжающей организации.
Электрические счётчики ведут учёт и хранение данных как активной мощности потребления, так и реактивной. Информация хранится в энергонезависимой защищённой памяти прибора и может быть выведена на специальный адаптер через удобный интерфейс. Любая попытка несанкционированного доступа к данным памяти прибора, попытка обнуления или введение в схему преобразования дополнительных элементов фиксируется памятью с указанием даты и времени, что более эффективно защищает счётчик от хищения электроэнергии.

Произвести хищение любыми попытками изменения подключения или изменения параметров сети даже высококвалифицированному специалисту без возможности выявить эту попытку практически невозможно. Это сводит на нет возможность воровства электроэнергии при своевременном контроле.
Электронные счётчики имеют возможность дистанционного считывания информации, предупреждение о попытках несанкционированного доступа к прибору. Есть возможность программирования по многотарифному плану с учётом времени, праздничных и выходных дней. Электросчётчики гораздо компактнее и меньше габаритами, позволяющими монтировать их в небольших электрических ящиках вместе с остальным мобильным оборудованием. Эксплуатационные сроки работы электросчётчиков многих производителей более 30 лет. Интервалы поверок от 10 до 16 лет.

Характеристики при выборе
Для того чтобы правильно выбрать электросчётчик, необходимо изучить характеристики и условия эксплуатации. Трёхфазные и однофазные электросчётчики применяют соответственно в однофазных и трёхфазных сетях. Даже если трёхфазный счётчик может учитывать потребление электроэнергии в однофазной сети, то экономически невыгодно его применение в таких целях.
Номинальное напряжение в однофазных сетях 220 вольт, в трёхфазных 380 вольт при частоте 50 Гц. Это основные параметры для основных потребителей. Бывают потребительские сети с напряжением 110 и 127 вольт. Также и счётчики, рассчитанные на другие напряжения и частоту сети, на что следует обратить внимание при приобретении.
Максимальный и номинальный ток нагрузки должен соответствовать сумме всех токов, включаемых в сеть. Также часто используемая нагрузка должна соответствовать номинальному параметру. Нежелательно использование старых счётчиков с номинальным током 5 ампер, если часто потребляемая нагрузка гораздо выше. Даже если допускается эксплуатация счётчика длительное время с током нагрузки, превышающим 200% от номинального.

Класс точности для бытовых электросчётчиков допустим 2,0. Электросчётчики с большей точностью (цифра при этом будет меньшей) будут иметь гораздо высокую цену, а такая точность может не иметь смысла для обычного потребителя.
Количество тарифов имеет смысл, если применяется в действии многотарифная система расчёта. Не имеет смысла приобретать дорогой многотарифный электросчётчик, требующий правильную программную настройку и сложный в снятии показаний, если действующий тариф один. Если действует автоматическая система коммерческого учёта электрической энергии, то имеет смысл приобретать счётчик с этой функцией.

Рабочая температура электросчётчика должна находится в диапазоне рабочих температур, указанных в технической документации. Если по проекту счётчик необходимо устанавливать в электрических ящиках на улице, то диапазон рабочих температур должен соответствовать климатическим условиям.
Если в летнее или зимнее время этот диапазон выходит за рамки, то электрический ящик оборудуют лампочкой накаливания, нагревательным элементом или охлаждающим вентилятором. Существуют специальные приборы с автоматическим или ручным включением.
Схема подключения

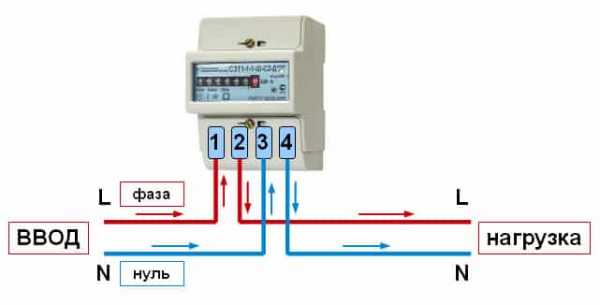

Любое подключение однофазного электрического счётчика должно быть согласовано с контролирующей организацией, проверено и принято их сотрудниками. Счётчик должен быть подключён обязательно четырьмя проводами:
1 клемма — подключение входного фазного провода.
2 клемма — подключение выходного фазного провода, идёт на автоматический выключатель или колодку типа «пробки». С неё на нагрузку потребления.
3 клемма — подключение нулевого провода от электрической сети (нельзя соединять с заземлением ящика).
4 клемма — подключение нулевого провода к нагрузке (допускается соединение с заземляющим проводом ящика).
Фазные входные провода имеют красный либо коричневый цвет и обозначаются буквой — L. Нулевые провода синим цветом, обозначаются буквой — N. Заземляющие провода зелёным, жёлтым или жёлто-зелёным цветом и буквами PE. Заземляющий провод необходимо соединить с корпусом ящика, подключённого к контуру заземления. Он должен быть подключён к заземляющему контакту каждой розетки.

220v.guru
Подключение электросчетчика: схема, видео — Asutpp.ru
Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.
При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.
Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.
В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.
Как установить однофазный электросчетчик
Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.
После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.
Подключение однофазного электросчетчика
При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:
Вход фазного провода.
Выход фазного провода.
Вход нулевого провода.
Выход нулевого провода.
Подключение однофазного электросчетчика
Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

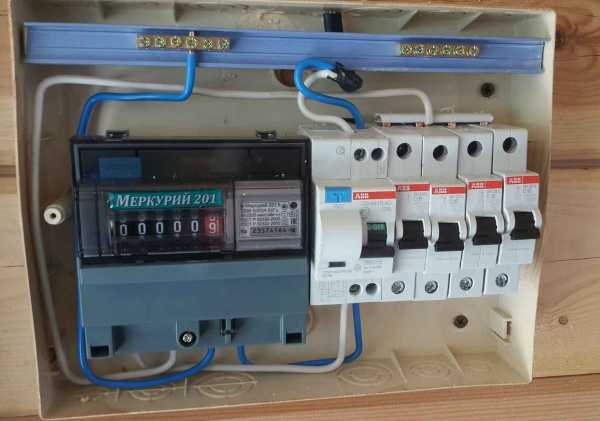

Схема подключения счетчика меркурий
Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

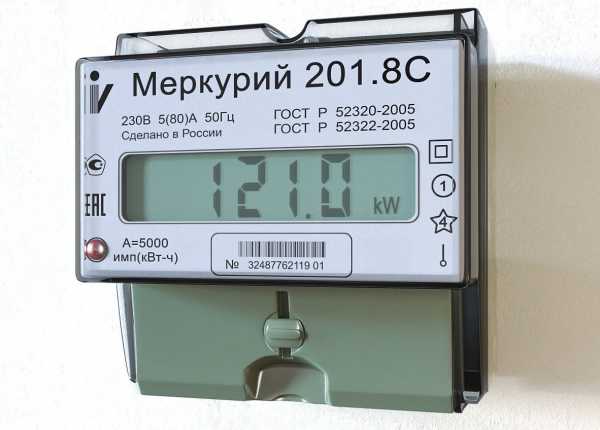

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии
Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Подключение трехфазного счетчика
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

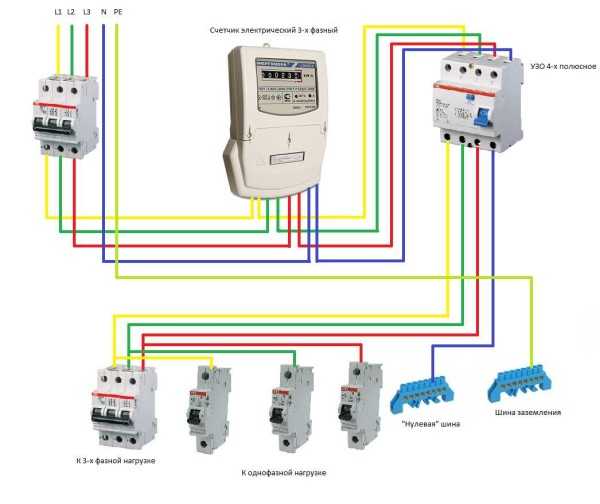

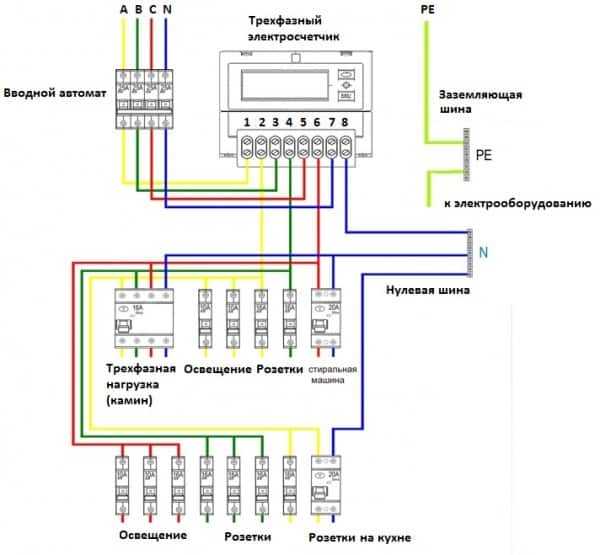

Схема подключения трехфазного электросчетчика
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Счетчик подключенный через трансформаторы тока
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.

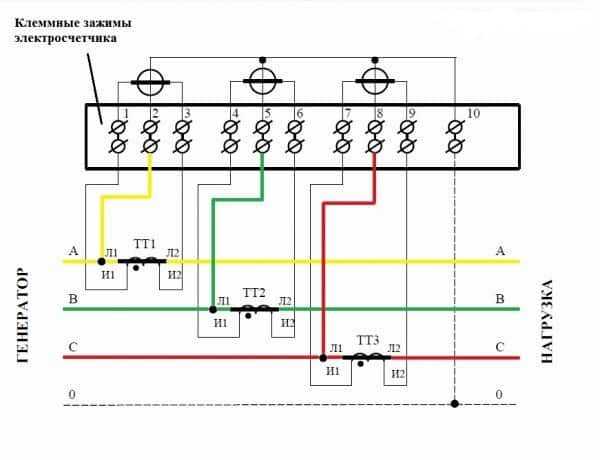

Схема подключения трансформаторов тока
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Установка счетчика в щите на лестничной площадке или гараже своими руками
На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:
Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
Доступ к вводному рубильнику для отключения от сети линию этого этажа.

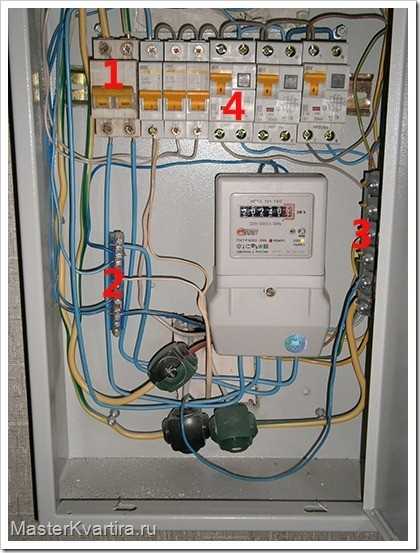

Схема подключения счетчика и автоматов защиты.

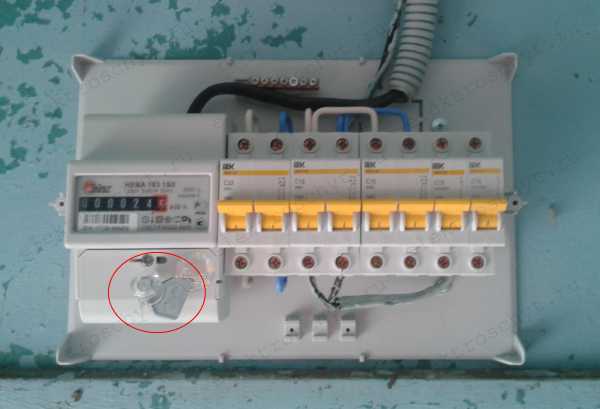

Подключение счетчика в подъезде
Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.
Аналогичным образом делают ответвление и от нулевого магистрального провода.
Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.
Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.
От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.
Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.
Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.
Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.
Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.
www.asutpp.ru
Схема однофазного счетчика. Подключение счетчика.
Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры. Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.
Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.
Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

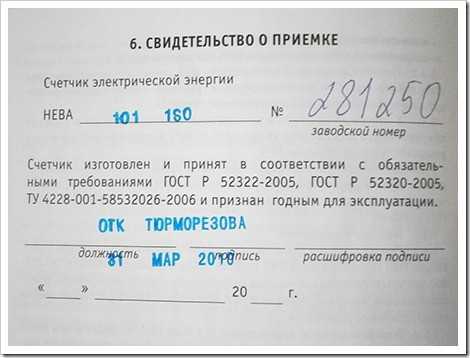

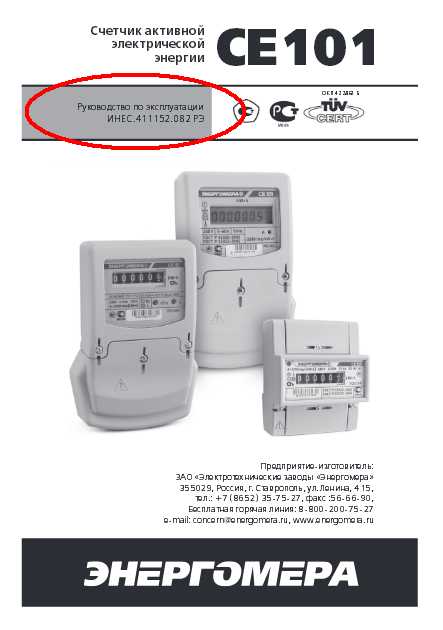

документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;
дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

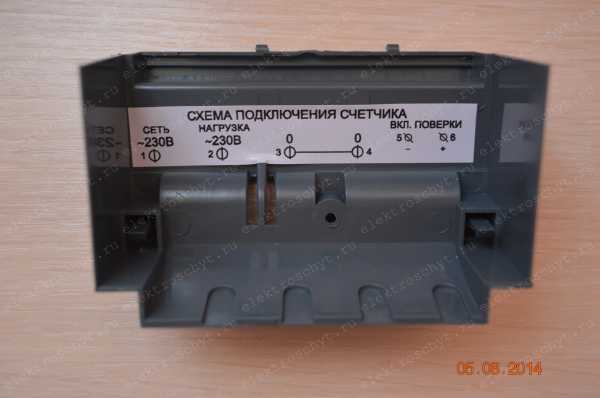

в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;
ну и конечно, схема однофазного счетчика найдется в интернете.
Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

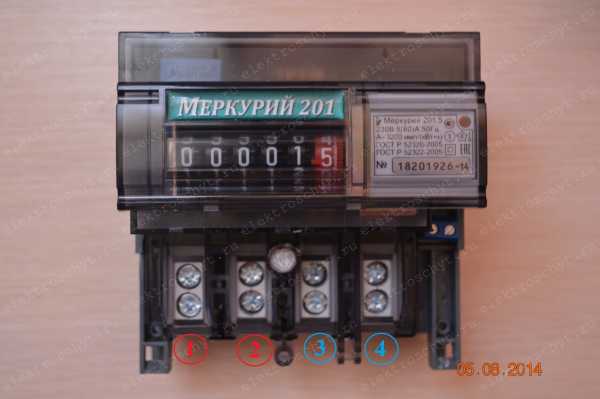

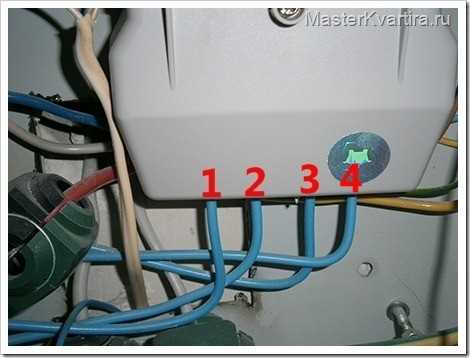

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
клемма №1 – ввод фазы от внешней сети (к дому или квартире)
клемма №2 – выход фазы (внутрь дома или квартиры)
клемма №3 — ввод нуля от внешней сети (к дому или квартире)
клемма №4 — выход нуля (внутрь дома или квартиры)
В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.
При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.
Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

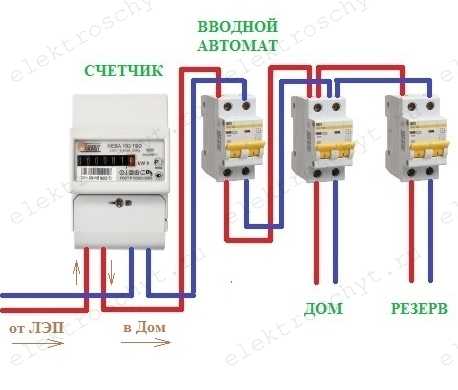

Схема однофазного счетчика с вводным автоматом
Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.
Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.
Спасибо за внимание.

elektroschyt.ru
Подключение счетчика: однофазного, трехфазного, схемы
Главная » Электрика » Как подключить счетчик самостоятельно: однофазный и трехфазный
Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

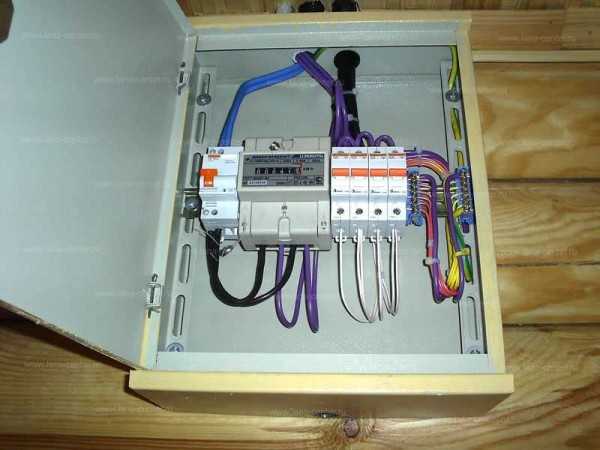

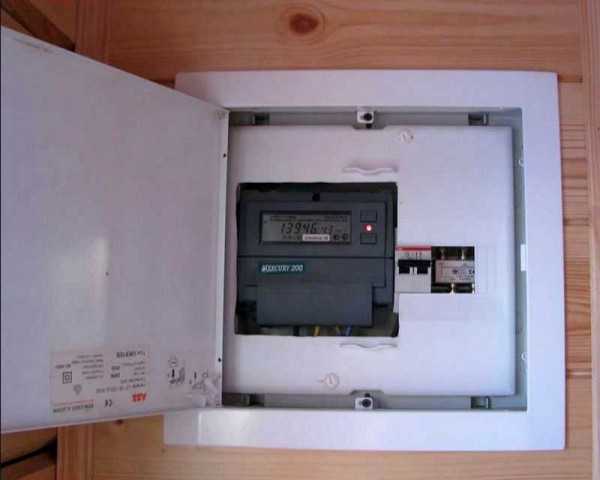

Один из вариантов корпусов для счетчика
Подключение счетчика: правила и основные требования
Точно все требования прописаны в ПУЭ, а основные правила такие:
Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
Закрепляется на высоте 0,8-1,7 м.
Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм²(для однофазной сети это ток 25 А, что сегодня очень мало).
Проводники используются изолированные, без скруток и ответвлений.
При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.
Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка
В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

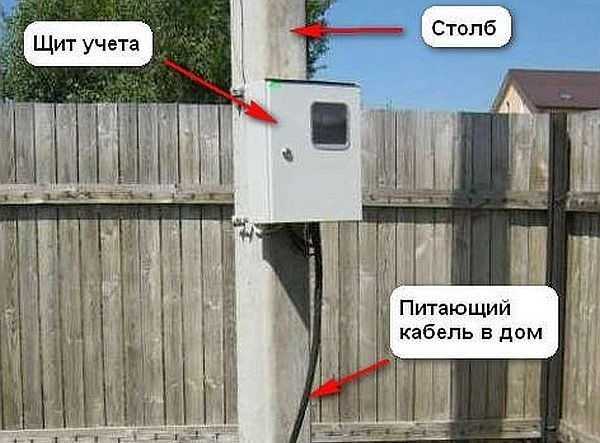

Установка счетчика на столбе
Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.
Как провести электричество от столба в дом читайте тут.
Двухтарифные счетчики и расчет их экономичности описаны тут.
Схема подключения однофазного электросчетчика
Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

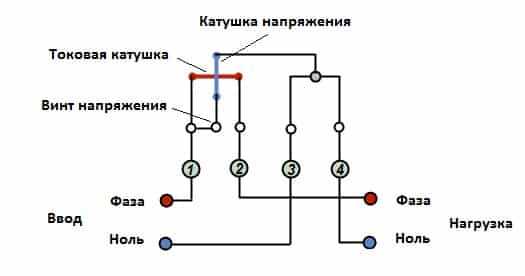

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик
Если расшифровать схему, получается следующий порядок подключения:
К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.
Наконечники штыревые
Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).
При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.
Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.
Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.
Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

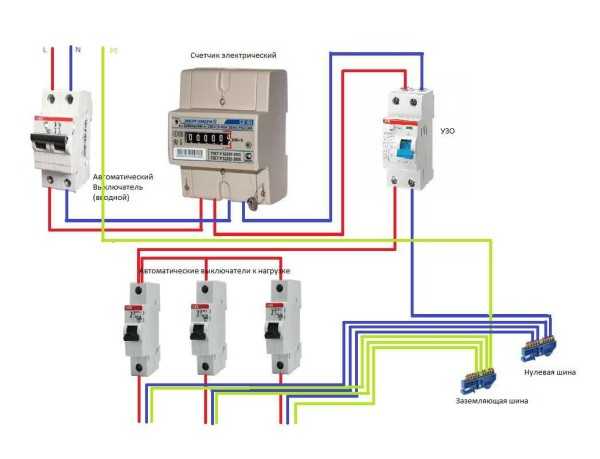

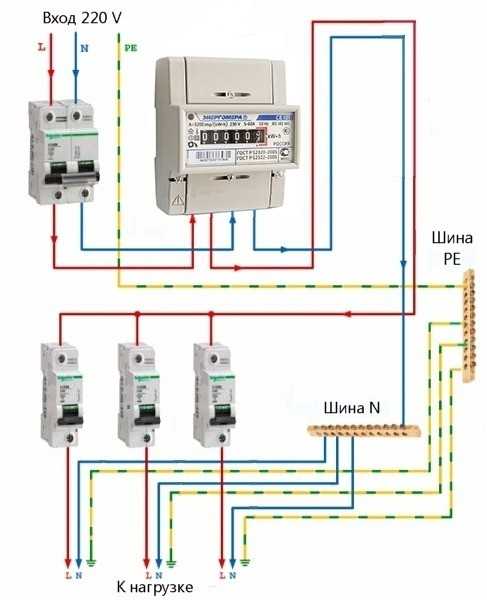

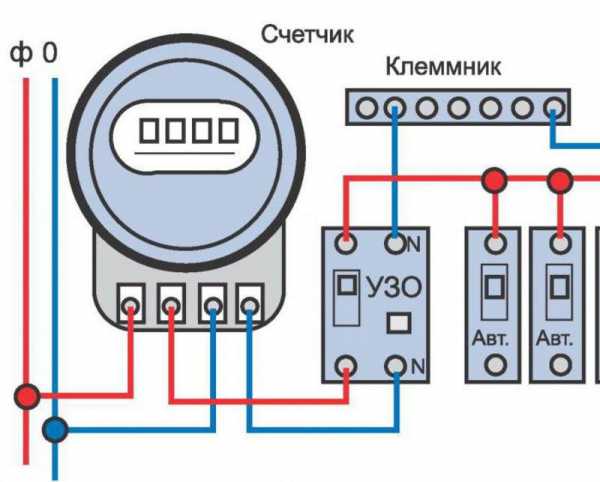

Схема подключения однофазного счетчика электроэнергии
Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.
Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.
Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.
О самостоятельной сборке электрощитка рассказывается в этой статье.
Как подключить трехфазный счетчик
В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик
Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

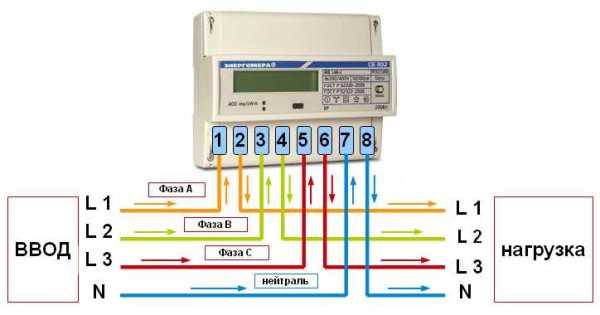

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

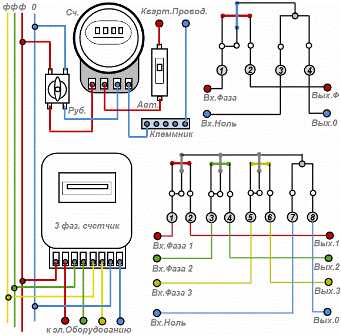

Схема подключения трехфазного счетчика
stroychik.ru
подключение СИП, отличие от трехфазного, устройство прибора учета

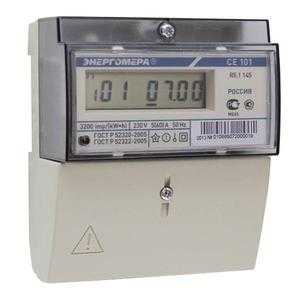

Однофазный счетчик обладает простой конструкцией и стоит относительно недорого Счетчики – это такие приборы, которые позволяют вести учет потребляемой вашей квартирой электроэнергии. Сейчас они стоят практически в каждом жилище. Однако, если вы решили заменить старый прибор новым, или просто решили перейти с нормированной оплаты за электричество на индивидуальную, то вам потребуется приложить некоторые усилия, чтобы выбрать самый подходящий для себя вариант. На данный момент существует немало видов счетчиков электроэнергии. Например, они делятся на трехфазные и однофазные. Сегодня мы подробнее разберем однофазные счетчики.
Что такое счетчик электроэнергии однофазный
Однофазные счетчики имеют простое устройство. Они являются наилучшим вариантом для учета электроэнергии в жилых квартирах, так как не требуют подключения к трансформатору.

Однофазный электрический счетчик – это наиболее простой прибор для подсчета электричества. Он состоит из двух магнитов, и расположенной между ними пластины из алюминия.

Электрические однофазные электросчетчики передают однофазное электричество. Они просты в подключении и имеют невысокую стоимость.
Однофазные счетчики могут быть электронными и индукционными. Давайте подробнее поговорим об обоих вариантах.
Виды однофазных счетчиков:

Индукционные счетчики – это приборы, которые каждый из нас видел еще в детстве. Такие устройства включают в себя электротоковую бобину и электронапряженную катушку. Между ними находится диск. Разница напряжения между элементами запускает диск. Чем больше мощность, тем быстрее вращается диск. Индукционный счетчик имеет не очень высокую точность, однако он надежен, не боится перепадов напряжения и имеет низкую стоимость.

Электронный счетчик – это прибор нового поколения. Здесь есть небольшие электронные элементы, при воздействии электротока на которые и создают импульсы, измеряемые устройством. Электронные счетчики многофункциональны, точны, миниатюрны, могут передавать показания на большие расстояния и способны сохранить информацию расхода электричества за одни сутки. Однако такие приборы боятся скачков напряжения, не поддаются ремонту и имеют высокую стоимость.

Однофазный счетчик электроэнергии обладает компактными размерами, поэтому его легко разместить в любом помещении
Каждый из видов счетчика может быть однофазным и трехфазным. Наибольшей популярностью в жилых квартирах пользуется именно трехфазный вариант.
Отличие однофазного счетчика от трехфазного
Встав перед выбором между трехфазным и однофазным счетчиком, многие люди не могут определиться, какой вариант им лучше подойдет. Однако если разобраться в чем их отличие, то выбор станет очевидным.

Однофазный счетчик менее опасен, чем трехфазный. Поэтому для жилых квартир и домов обычно выбирают именно его.

Итак, давайте сначала поговорим про однофазный счетчик. Такой прибор подключается исключительно к двухпроводной сети с переменным током и напряжением в 220 Вольт. Они устроены очень просто и оладают легкостью снятия показаний.
Трехфазный счетчик подключается к трехпроводным и четырехпроводным сетям. Такое устройство способно контролировать напряжение в устройствах с напряжением 380 Вольт. Такие устройства более сложные, но и точность их выше.
После разъяснения отличий трехфазного счетчика от однофазного вам будет легче ответить на вопрос: «Какой счетчик вам нужен?». Однако, чтобы окончательно «расставить все точки над и», мы опишем более подробно сферы использования того и иного варианта.
Где используют однофазный и трехфазный счетчики:
Однофазные счетчики просты в установке и с них не сложно снять показания. Поэтому их часто устанавливают в гаражах, квартирах, загородных домах, коттеджах, в небольших магазинах, на дачах и в офисах.

Подключение трехфазного счетчика более сложное и требует определенных условий. Их устанавливают в местах, где необходим усиленный контроль. Например, в торговых точках, на предприятиях и в промышленных зданиях.

Какой бы вариант вы не выбрали, нужно помнить, что установить такие приборы может лишь представитель фирмы, предоставляющей вам электроэнергию. В противном случае, прибор будет просто опломбирован и с вас изъята некая сумма в качестве штрафа.
Что нужно, чтобы подключить однофазный электрический счетчик
Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.
Что нужно для подключения электросчетчика:

Сам электросчетчик;

Ящик для измерителя, который по-другому называется щиток;

Отключатели;

Медная планка, к которой можно подключить до 10 проводов;

Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;

Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;

Пластиковые дюбеля и нержавеющие саморезы.

Подключать электрический счетчик следует при наличии соответствующих знаний и опыта
Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.
Как подключить однофазный прибор учета электроэнергии
Однофазный счетчик подключать не так уж и сложно. Однако это может сделать только мастер, которого пошлет к вам ваш поставщик электроэнергии. Несмотря на это, вам ни кто не запрещает ознакомиться с процессом подключения однофазного счетчика. Это вам поможет проконтролировать работу электрика.

Лучше всего производить подключение счетчика к СИП, который является самонесущим изолированием провода. Если у вас проведен другой провод, то его следует заменить на СИП. Это защитит вас от воровства электричества и обеспечит качественную поставку электроэнергии в течении как минимум 25 лет.

Схема подключения однофазного счетчика проста и понятна. Давайте посмотрим, как происходит такой монтаж.
Схема подключения однофазного счетчика:
В электрощиток измерителя устанавливается металлическая пластина. Причем это делается таким образом, чтобы осталось свободное пространство для монтажа прибора учета.

Счетчик крепится на дин-рейку. При этом необходимо развести проводки.

Оболочку кабеля нужно разрезать и извлечь из нее коричневую или красную жилку. Проведите фазу от электросчетчика.

Измерьте необходимую длину проводка и зачистите ее. При этом нужно вставить нужную клемму. Всю конструкцию нужно скрепить болтами.

Проводки нужно превратить в П-образные перемычки. Ими соединяются автоматы.

Контакты нужно подключить и прочно скрепить.

Нулевые провода нужно включить.

Щиток нужно закрепить.

Как видите подключение достаточно несложно. Однако не стоит пытаться его воспроизвести самостоятельно, это не законно.
Как работает однофазный счетчик электроэнергии (видео)
Однофазный счетчик – это простое и удобное оборудование для контроля электричества. Оно применяется в жилых домах и квартирах, а также в небольших магазинах и на дачах. Такой прибор – это отличный вариант для любого жилого помещения.

Добавить комментарий
teploclass.ru
Как подключить электросчётчик однофазный | MasterKvartira
Подключить однофазный электросчётчик, с технической точки зрения, несложно. Достаточно некоторых навыков и минимального набора инструмента. Важнее другое, электросчётчик, как и всякий другой прибор учёта, должен соответствовать определённым требованиям, иначе инспектор сетевой компании откажется его регистрировать. Кроме того, у представителей энергоснабжающих организаций есть своё мнение о некоторых технических характеристиках, отличное от мнения потребителя. Вот именно об этих моментах и рассказывается в этой статье.
Требования к электросчётчикам
Есть несколько обязательных требований, без выполнения которых прибор учёта не будет зарегистрирован.
На каждый счётчик должен быть паспорт в котором фиксируется: заключение о годности прибора, дата первичной и последующих поверок, сведения о вводе в эксплуатацию. Паспорт хранится весь период эксплуатации устройства.
Прибор должен быть внесён в Государственный реестр средств измерений и иметь сертификаты утверждения типа и соответствия.
Иметь пломбы госповерителя на винтах крепления кожуха, а на зажимной крышке клеммной колодки пломбу энергоснабжающей организации.
Давность пломб государственной поверки на момент установки должна быть не более 12 месяцев для трёхфазных счётчиков, а для однофазных 24.
Класс точности вновь устанавливаемого счётчика для учёта электроэнергии потребляемой гражданами должен быть не ниже 2,0 (ПП РФ №442 п. 138).
Правила размещения изложены в ПЭУ п. 1. 5. 27. – 1. 5. 38. В них нет каких-то особых требований, кроме единственного, обеспечение свободного и удобного доступа.
Если перечисленные правила соблюдены т. е. выполнены все предусмотренные законодательством РФ условия то отказ сетевой компании от ввода электросчётчика в эксплуатацию на основании того, что прибор учёта не той марки, модели, производителя, неправомерен (ПП РФ №442 п. 148).
Схема подключения однофазного электросчётчика
Здесь трудно ошибиться, схема подключения для каждой конкретной модели показана на крышке клеммной колодки и в паспорте.
В однофазных электросчётчиках прямого включения применяется последовательная схема подключения. Слева направо. 1 – фаза питающего провода, 2 – провод фазы нагрузки, 3 – ноль питающего провода, 4 – провод нуля нагрузки. Зачищенные от изоляции провода (на 25-30 мм) вставляются в контактные зажимы и надёжно зажимаются винтами. Вот собственно и весь монтаж.
Силовая часть схемы типична т. е. подходит для подключения любого однофазного электросчётчика прямого включения в независимости от его марки, модели и производителя. Всё, что нужно узнать перед тем как приступить к монтажу, это предназначение каждого из входящих проводников.
По идее, указателем принадлежности провода должна служить цветовая маркировка проводов. Нейтраль (ноль), цвет изоляции провода синий, голубой, синий с белой полосой. Нулевой защитный (заземление), цвет изоляции жёлтый с 1-2 ярко-зелёными полосками. Фаза, цвет изоляции: чёрный, красный, коричневый.
Даже если цвет изоляции проводов различен не советую на все 100% полагаться на него. На практике цветовая маркировка может служить лишь ориентиром определения принадлежности проводника. Достоверно убедиться в принадлежности фазного провода можно с помощью индикатора-пробника. Различить провода нуля и земли труднее. В зависимости от обстоятельств можно воспользоваться одним из способов, показанных в этой статье.
Собственно, подключить электросчётчик к электросети нетрудно. Чаще возникают вопросы, связанные с обустройством сети и особенностями эксплуатации. Отвечу на некоторые из них.
Можно ли подключать электросчётчик без входного выключателя
В принципе, входной коммутационный аппарат, может быть, любой конструкции. Единственное обязательное требование, он должен быть рассчитан на довольно большой ток, от 30-40 А.
В ПЭУ п. 1. 5. 36. есть прямой ответ, нет нельзя. Предназначение коммутационного аппарата (предохранителя, входного автомата, рубильника) в этом случае, именно для безопасной установки и замены электросчётчика. Вопреки распространённому мнению входной выключатель необязательно должен находиться в непосредственной близости от электросчётчика. Вполне возможно, что входное коммутационное устройство будет находиться в межэтажном распределительном щите. Это не противоречит правилам если расстояние между счётчиком и выключателем не превышает 10 метров.
Можно ли устанавливать электросчётчик на улице
Если строго следовать ПЭУ то нельзя п. 1. 5. 27. Порог нижней температуры оговаривается, не ниже 0°. Учитывая суровый климат нашей страны поддержание необходимой температуры, даже в закрытом и, как то обогреваемом с помощью лампочки накаливания боксе, невозможен в принципе. Тем не менее энергоснабжающие организации сочли такой способ установки наиболее приемлемым. Время покажет корректность такого подхода, но в любом случае будем ждать перемен.
Нуждается ли электросчётчик в заземлении
Нет не нуждается, но если возникает такой вопрос то очень подозреваю что есть намерение использовать контактный зажим в качестве точки расщепления объединенного PEN проводника (система TN-C). Как вариант, соединение выходного нулевого провода с заземляющим контуром. Очень советую не проводить подобных экспериментов. Добром это не кончится. Об особенностях различных систем заземления читайте в одной из статей сайта.
Если с силовой частью всё понятно, то подключение к системе учёта АСКУЭ различно. В зависимости от системы связи, устройство должно обладать определенными функциями. АСКУЭ предполагает однотипность технических средств учёта, поэтому перед тем, как покупать определенную модель нужно достоверно знать каким образом осуществляется передача данных в конкретной, локальной системе.
Отличие этой схемы от подобных, отсутствие входного УЗО. Ставить это устройство на входе, на все случаи жизни, я считаю неправильно. Единственный небольшой плюс от подключения общего УЗО, небольшая экономия денег, но а большой минус, невозможность локализации неисправности.Предыдущая схема, воплощенная в действительность. 1 – входной рубильник, 2 – шина N, 3 – шина PE, 4 – групповые автоматические выключатели и дифавтоматы.
Характеристики электросчётчиков
Хотя выбору параметров посвящена отдельная статья, но рассказывая о том как подключить электросчётчик нельзя ещё раз не затронуть этой темы. На этот раз, с точки зрения эффективности учёта электроэнергии. Поверьте, эти знания помогут в случае отсутствия взаимопонимания с представителями контролирующих органов.
Количество фаз. В нашем случае одна. Поэтому мы будем говорить только о счётчиках непосредственного включения, считывающих полную (абсолютную) потребляемую мощность.
Установленный рабочий диапазон напряжений. Указывает пределы напряжения, в рамках которых прибор работает с заявленной точностью. Иногда этот параметр путают с предельным напряжением т. е. скачками, провалами питания, после выхода из которых электросчётчик сохраняет записанную ранее информацию. Нижнее значение предельного напряжения равно нулю (отсутствие напряжение), а верхнее наибольшему значению расширенного рабочего диапазона напряжений. Ещё одного из параметров, в пределах которого прибор сохраняет работоспособность, но его погрешность измерения не соответствует заявленному классу точности.
Номинальный и максимальный ток. В паспорте первым указывается номинальный (базовый) ток, а в скобочках или через дефис максимальное значение тока. Например, так 5-60 или так 10 (100). Если с максимальным током всё ясно, для квартиры более чем достаточно 60 А, а вешать на одну фазу более 100 А никто в здравом уме не будет, то минимальное значение базового тока может вызвать проблемы при постановке прибора на учёт.
Порог чувствительности (стартовый ток) зависит от номинального тока. Так, у однофазного счётчика с классом точности 2,0 стартовый ток не должен превышать 0,46% от номинального тока, а для 1,0 класса точности порог чувствительности ещё ниже 0,4%. В действительности, у различных моделей этот процент пусть и немного, но различается. Сетевые компании придают большое значение, этой, казалось бы, незначительной разнице.
Поясню на примере приборов марки Меркурий 230АМ-01 и 230АМ-02. У первого базовый ток 5 А, второго 10. Хотя оба устройства имеют одинаковый класс точности 1,0, но чувствительность у них разная 20 и 25 мА соответственно. С точки зрения инспектирующих органов, используя аппарат 230АМ-02, вместо более чувствительного 230АМ-01, появляется гипотетическая возможность не учесть за год около 10 кВт. Всё так, доля истины в этих измышлениях есть, но это при условии, что мощность постоянно подключенной нагрузки в течение года не превысит 1,1 Вт.
Класс точности. Хотя по закону класс точности не может быть ниже 2,0, это не значит что счётчики, имеющие меньший класс точности на момент принятия Постановления Правительства РФ №442 (04.05.2012) одномоментно стали вне закона. Пункт 142 того же документа содержит пояснение о том, что используемые на момент вступления Постановления в силу приборы могут быть использованы до истечения всего срока их эксплуатации.
Если цепь тока одна то на палочке графического значка один кружочек.
Количество измерительных элементов в цепи тока. Для нормальной работы однофазного электросчётчика достаточно одной катушки (датчика), последовательно включенной в цепь фазы, но для предотвращения известного приёма, переброса фазы в современных электронных счётчиках используются две токовые измерительные цепи, по фазе и по нулю. Показания снимаются с той цепи, где больше сила тока.

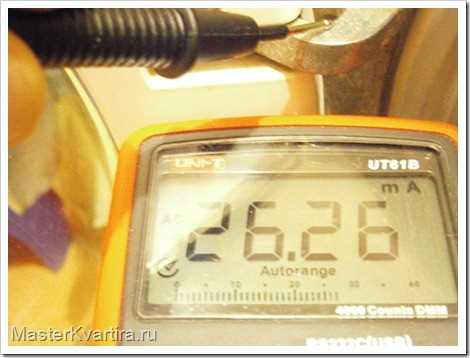

На картинке не видно, но на самом деле прибор показывает силу тока в цепи: корпус подключённой, но не работающей стиральной машины – система уравнивания потенциалов. Пусть сила тока не впечатляет, но ведь и нагрузки как таковой нет. Просто эта незатейливая картинка иллюстрирует тот факт, что в цепях N и PE есть токи и неправильно подключенный электросчётчик, с измерительным элементом в цепи нуля, будет их учитывать, даже если в фазной токовой катушке тока нет.
Казалось бы, нам честным потребителям, без разницы умеет счетчик учитывать ток нулевого проводника
masterkvartira.ru
