Как сделать токарный станок своими руками из двигателя от стиральной машины

Токарный станок может пригодиться любому мастеру в домашних условиях. Но не всегда есть возможность приобрести готовый хороший агрегат.

Поэтому многие умельцы сооружают оборудование самостоятельно, тем более что для этого достаточно иметь небольшой набор инструментов и движок от стиральной машины. Это получается экономно и очень практично. Главное, знать несколько основных нюансов.

Содержание:

  • 1 Можно ли его сделать?
  • 2 Типы двигателей
    • 2.1 Асинхронный
    • 2.2 Коллекторный двигатель
    • 2.3 Современные моторы с прямым приводом
  • 3 Какие станки можно сделать на основе такого двигателя?
    • 3.1 Фрезерный
    • 3.2 Токарный
    • 3.3 Шлифовальный
  • 4 Что необходимо, чтобы изготовить его своими руками?
  • 5 Инструкция по самостоятельной сборке оборудования
    • 5.1 Изготавливаем станину
    • 5.2 Изготавливаем патрон (передняя бабка)
    • 5. 3 Задняя бабка
    • 5.4 Подручник
    • 5.5 Сборка и проверка на исправность оборудования
      • 5.5.1 Видео инструкция пошагового изготовления
  • 6 Где применяется самодельное токарное оснащение?
  • 7 Техника безопасности

Можно ли его сделать?

Станок для бытового применения из двигателя стиральной машины является отличной альтернативой дорогому покупному оборудованию. Самоделка не будет иметь столько широких возможностей, но сможет выполнять все основные токарные функции. Такое оборудование легко обрабатывает заготовки из дерева и из мягких сортов металла.

Типы двигателей

Движки от стиральных машин бывают трех типов. Перед тем, как их применять для создания токарного станка следует внимательно изучить особенности каждого из двигателей.

Асинхронный

Данная разновидность движка может быть однофазные и трехфазной. Однофазные двигатели применяются в старых машинках советского производства. Современные модели оснащены трехфазным двигателем. Перед использованием такой мотор достаточно смазать и можно приступать к изготовлению самоделки.

Коллекторный двигатель

Это мотор компактных размеров. Может работать от постоянного или переменного тока. Характеризуется управляемой частотой оборотов. К недостаткам можно отнести наличие щеток, которые быстро стираются. Но эти элементы при необходимости легко можно заменить.

Современные моторы с прямым приводом

Это наиболее современный движок от Корейского производителя. Стоит в большинстве стиральных машин-автоматов.

Какие станки можно сделать на основе такого двигателя?

Из двигателя от старой стиралки можно сделать большое количество полезных приспособлений. Помимо различных станков это может быть: корморезка, бетономешалка, циркулярная пила и несколько полезных станков.

Читайте также: задняя бабка токарного станка по дереву своими руками

Фрезерный

Фрезер помогает быстрее и точнее выполнять различные работы по дереву в домашних условиях. Для изготовления подойдет коллекторный или асинхронный двигатель, который необходимо вытащить из машинки-автомата и зачистить.

После длительной работы в машинке на моторе могут быть отложения солей, от которых обязательно избавиться. Габариты будущего фрезерного станка напрямую зависят от размеров имеющегося движка.

Токарный

Токарный станок более сложное оборудование, но при этом изготовить его самостоятельно не составит труда. Достаточно иметь металлическую станину, которая дает повышенную прочность всем прикрепленным деталям. Наиболее простой вариант станка состоит из мотора, подручника и опорной бабки.

Шлифовальный

Перед началом сбора шлифовального станка, необходимо определиться, какие именно сменные насадки будут применять на практике. Ориентироваться необходимо на особенности процессов будущих обработок: насколько твердый будет материал, скорость, точность, длительность циклов. Двигатель подойдет со скоростью до 1500 об/мин с питанием от сети переменного тока в 220В.

Это наиболее простой в изготовлении станок, но чертежи все же рекомендуется подготовить заранее. Функциональности такого станка вполне хватает, чтобы обработать дюралевую заготовку. При этом двигатель от стиральной машины отличается тихой работой, что для станка будет еще одним преимуществом.

Что необходимо, чтобы изготовить его своими руками?

В перечень необходимых материалов и инструментов входят:

  • работоспособный мотор от стиральной машины;
  • доска для основы станка или закрепить его на рабочий стол;
  • труба с квадратным сечением;
  • металлические уголки с длиной в 19.5 см и размеров 2х2 см;
  • отрезок стальной трубы;
  • болт с заостренным наконечником.

Также понадобятся болгарка и электродрель.

Инструкция по самостоятельной сборке оборудования

Если в наличии есть все элементы и инструменты, можно начинать непосредственно сборку оборудования с использованием мотора от старой стиральной машины.

Изготавливаем станину

Основа для самодельного токарного станка может быть деревянной. Примерные размеры будущего станка в см:

  • длина – 90;
  • ширина – 50;
  • высота – 45.

Алгоритм изготовления станины:

  1. Берем несколько квадрантах профилей нужной длинны.
  2. Разместить для сохранения параллельности вкладыши на расстоянии 5 см.
  3. В торцевых участках разместить направляющие.
  4. Струбцинами соединить детали и приварить.
  5. Монтируем кронштейн для крепления двигателя

Можно изготовить станину из металла, но в таком случае понадобится профессиональный токарь.

Изготавливаем патрон (передняя бабка)

Сварить бабку лучше всего из листовой стали. Чтобы шпиндельная бабка ездила по направляющим, необходимо разрезать квадратные трубы большего размера, чем для станины и сварить их между собой. Из куска круглой стальной трубы требуется сделать патрон, который приварить к валу двигателя.

Задняя бабка

Для изготовления задней бабки понадобится 62-й уголок длиной 16.5 см. После сборки задняя бабка прикрепляется к подручнику.

Подручник

Этот элемент необходимо собрать из листовой стали и резьбовых стержней. В столешнице нужно создать отверстие для фиксации подручника с применением болта. Оптимально, если подручник можно будет регулировать по высоте и изменять его угол. Без применения листовой стали можно сделать компонент из швеллера или уголка.

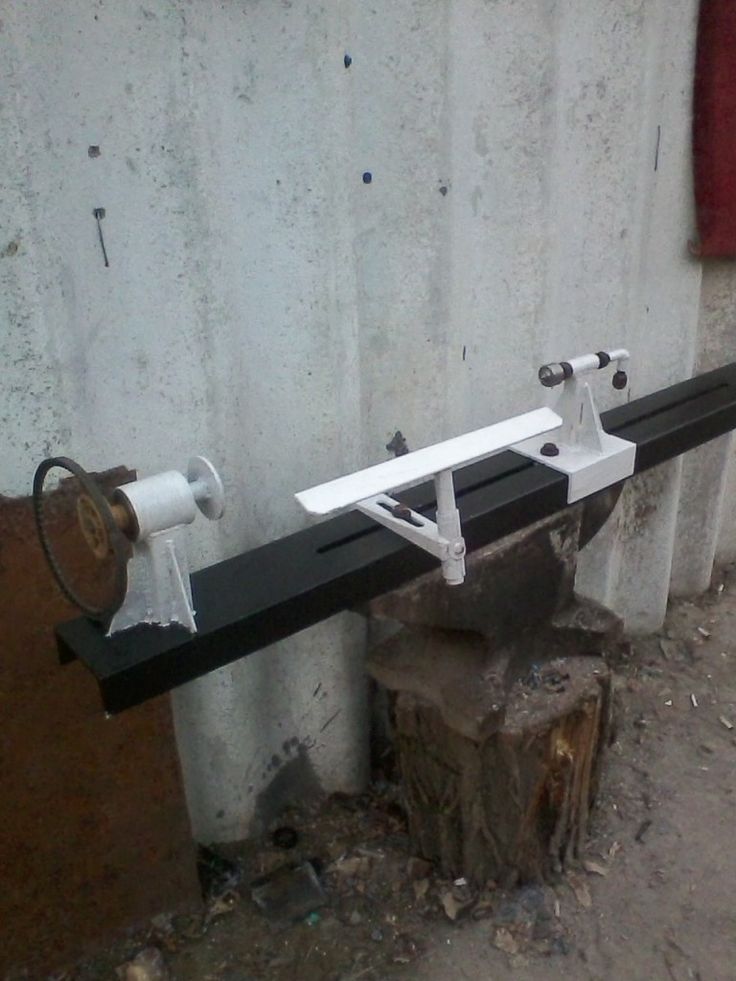

Сборка и проверка на исправность оборудования

Упорная деталь на бабке при правильной сборке должна вращаться вместе с изделием. Для этого достаточно приспособить 2 подшипника, которые следует установить в корпус круглой трубы и все это приварить к оси бабке. На торце установить острый наконечник.

Также на конечном этапе к мотору следует подсоединить электрическую проводку. После сборки станок рекомендуется покрасить, чтобы он не заржавел.

Видео инструкция пошагового изготовления

Где применяется самодельное токарное оснащение?

Собранный в домашних условиях небольшой станок поможет выполнить множество токарных операций и станет основным помощником домашнего мастера. Применяется самодельный токарный станок чтобы:

  • изготавливать деревянные элементы внутренней и внешней отделки;
  • отдельные предметы мебели;
  • резные элементы перил для лестниц;
  • шлифовать поверхность изделия;
  • наносить резьбу с разным видом шага;
  • высверливать разъемы;
  • делать табуретки, деревянные ручки для разных инструментов и прочие необходимые в быту вещи.

При этом по сборке в конечном результате самодельный станок выйдет гораздо дешевле, а по функциональности не будет уступать покупному оборудованию. Читайте также: как сделать токарный станок по металлу своими руками, изготовление, чертежи.

Техника безопасности

Даже если станок самодельный, он все равно относится к оборудованию с повышенной опасностью. Поэтому при работе на таком агрегате необходимо соблюдать основные правила техники безопасности. К ним относятся:

  • содержание рабочего места в чистоте и порядке;
  • запрещено подходить к станку под воздействием алкоголя или наркотиков;
  • на одежде не должно быть свисающих и болтающихся частей;
  • на станке должно быть исправным заземлением;
  • хорошо отрегулированное освещение на рабочем месте.

Также мастер должен убедиться, что запуск станка не угрожает ничьей безопасности. При работе запрещено передавать какие-либо предметы через работающий станок, а также убирать стружку рукой.

Это может привести к травмированию.

Если в хозяйстве имеется работающий мотор от старой стиральной машины, то из него легко можно сделать разные нужные вещи. Это может быть корморезка, электрический велосипед, шлифовальный станок или точило. Также легко собрать элементарный токарный станок, который по основным функциям не будет уступать покупному оборудованию.

При этом нужны элементарные инструменты, которые имеются дома у каждого мастера. После сборки станка его необходимо проверить на безопасность и работоспособность. При работе даже на самодельном станке мастер обязан соблюдать технику безопасности и быть аккуратным, чтобы не получить травму и не навредить окружающим.

Видео-урок по изготовлению токарного станка по дереву своими руками

Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.

Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале «Юный техник». Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке — двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.

Возникла задача — сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.

Товары для изобретателей Ссылка на магазин.

Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.

В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.

Электроника для самоделок вкитайском магазине.

Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.

Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.
Получилась вот такая конструкция.


Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.

Содержание

  • Кругорез.
  • Изготовление подручника для мини токарного станка.
  • Оснащение токарного станка по дереву электроприводом.
  • Результат.

Кругорез.

Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.

В одном месте при работе станка создается довольно сильное напряжение.
Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.

Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.

Изготовление подручника для мини токарного станка.

Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник — это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.

Оснащение токарного станка по дереву электроприводом.

Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.
Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.

Пригодился резиновый пассик от старого магнитофона.

Результат.

Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.
При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.
