Вибростол для тротуарной плитки своими руками

Как сделать вибростол для тротуарной плитки своими руками? Тротуарная плитка стала достаточно востребованным материалом для покрытия дорожек и площадок. При их использовании понадобится большое количество элементов. Вибростол позволит решить этот вопрос.

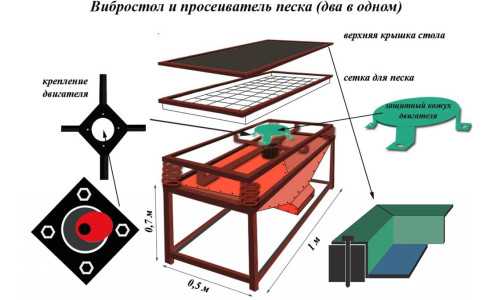

Схема вибростола с просеивателем песка.

Конечно, в наше время такой станок легко приобрести. Однако если его применение не производится ежедневно, лучше сделать миниатюрный вибростол для тротуарной плитки своими руками.

Конструирование вибростола

Для производства плитки потребуется вибрирующая площадка — вибростол для тротуарной плитки, своими руками который сделать совсем несложно. Вибрация площадки может быть обеспечена источником вибрации двух типов: двигатель-электровибратор и обычный электродвигатель с дебалансом. В первом случае вибратор крепится непосредственно к площадке снизу, если нужна вибрация в вертикальном направлении, или на перпендикулярном кронштейне при горизонтальной вибрации.

Второй вариант реализуется при помощи любого электродвигателя мощностью не менее 1 кВт и со скоростью вращения 3000 об./мин. В качестве дисбалансового устройства можно использовать диск со смещенным отверстием для крепления или диск овальной формы. Такой привод крепится ниже площадки, и для него надо позаботиться о специальной полке.

Схема расформовочной насадки для вибростола.

Для стабильного процесса вибрирующая площадка должна находиться на амортизирующих элементах. Самый распространенный вариант — пружинные амортизаторы по углам стола. Выбрав нужный размер пружины, можно легко обеспечить любую амплитуду колебания. Второй возможный вариант — резиновые амортизаторы. Такая конструкция обеспечит лишь минимальную амплитуду вибрации. Наконец, можно амортизаторы сделать на подвесах с использованием цепей и тросов. Амплитуда будет обеспечена большая, колебания — горизонтальные, а вот грохот заглушит все. Способ достаточно сложен и используется крайне редко.

Вернуться к оглавлению

Изготовление вибростола

Вопрос, как сделать вибростол своими руками, решается достаточно просто, так как имеет элементарную конструкцию. При изготовлении рекомендуется соблюдать определенный порядок.

Вначале делается основание стола, на котором в дальнейшем будет установлена вибрирующая площадка (столешница). Оно изготавливается из уголка 50х50 мм или швеллера. Размеры площадки вибростола выбираются произвольно, но обычно (что соответствует готовым конструкциям) принимается размер 70х70 см. Завышать габариты не следует, потому что они напрямую влияют на выбор мощности электродвигателя.

Для ножек подбираются четыре стальные трубы. С помощью сварочного аппарата они привариваются к основанию. Чтобы гарантировать устойчивость стола, целесообразно приварить к ножкам металлические планки.

Если планируется стационарный стол, то следует ножки залить бетоном.

Схема основания вибростола.

В случае передвижной конструкции при включенном вибраторе небольшое смещение стола неизбежно. Высота стола устанавливается каждым мастером индивидуально по принципу «удобно работать».

Вибрирующая поверхность (столешница) должна обладать идеально ровной горизонтальной поверхностью. Если этот вопрос не будет решен и пресс-формы на рабочей плите окажутся под наклоном, бетонный раствор при вибрации гарантированно выльется наружу. Столешница изготавливается из металлического листа толщиной не менее 8 мм. Можно использовать алюминий. Снизу листа крепится (на 4 болтах) электровибратор.

В каждом углу и в центре рамы основания стола (сверху) и столешницы (снизу) привариваются стаканы для пружин в количестве шести штук на каждый элемент стола. В стаканы вставляются достаточно мощные пружины. Можно использовать пружины от мопедов, разрезанные пополам, или пружины от клапанов. Столешница устанавливается на пружинные амортизаторы.

В качестве вибродвигателя следует использовать любой из следующих вибраторов: ЭВ-320, ИВ-98, ИВ-107, ИВ-01-50, ИВ-11-50, ИВ-20-50. Целесообразно подбирать двигатель на 220 В. Может быть использован обычный электродвигатель лапчатого типа мощностью не менее 1,1 кВт со скоростью вращения 3000 об./мин, снабженный расбалансированным диском.

Далее следует подвести электрическое питание, не забывая, что пуск электродвигателя на 220 В производится с использованием конденсатора и магнитного пускателя. Для запуска станка следует предусмотреть автоматически выключатель и пусковую кнопку. При желании можно установить потенциометр и регулировать частоту вибрации стола.

Вернуться к оглавлению

Особенности тротуарной плитки

Схема изготовления тротуарной плитки методом вибропрессования.

Тротуарная плитка — это фигурные элементы из бетона, которыми осуществляется покрытие дорожек или площадок. Плитки могут изготавливаться из различных материалов, но самый доступный и распространенный — бетонная смесь. Бетонная смесь представляет собой водную смесь цемента с песком в пропорции 1:(3-5) с добавлением наполнителей, пластификаторов и красителей (при необходимости).

Плитку можно изготовить двумя вибрационными способами: вибропрессованием и вибролитьем. Первый способ заключается в том, что смесь помещается в форму-матрицу, на которую сверху давит пуансон, уплотняя массу в заданной форме. Вибролитье основано на том, что полусухая смесь помещается в форму, которая подвергается вибрации до полного уплотнения массы. Застывание раствора осуществляется на стеллаже, где обеспечивается повышенная влажность и температура. Окончательную прочность плитка получает после 28-дневной сушки, но готова к складированию через 70 ч. Такой элемент имеет прочность на сжатие до 400 кг/см².

Для изготовления плитки применяются цементные составы, отличающиеся своими структурными элементами. Например, для белой детали можно использовать белый цемент с добавлением, в качестве наполнителя, мраморной крошки. Применяются смеси, состоящие из гранитного щебня, просеянного мелкого песка и цемента М400. Хорошо зарекомендовали себя различные пластификаторы. Расцветку можно обеспечить, добавляя нужный краситель. Однако в любом растворе обязательно присутствует очищенная вода. В результате формирования детали по методу вибрационного литья можно получить элемент нужной формы с достаточно гладкой поверхностью. По желанию производителя, можно сделать рельефную поверхность, внеся соответствующие усовершенствования в пресс-форму.

Вернуться к оглавлению

Необходимый инструмент

Чтобы сделать вибростол для тротуарной плитки своими руками, потребуется следующее оборудование и инструмент:

• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка по металлу;
• метчики и плашки;
• напильник;
• молоток;
• плоскогубцы;
• тиски;
• зубило;
• рулетка;
• штангенциркуль.

Вибростол для изготовления тротуарной плитки имеет достаточно простую конструкцию. При желании его вполне можно сделать своими руками.

tolkobeton.ru

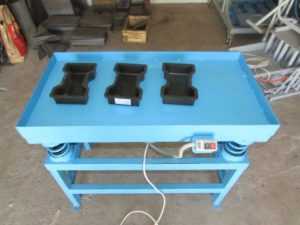

Как сделать вибростол для тротуарной плитки своими руками

Как известно, приспособления для создания плитки довольно дорогие, поэтому вопрос относительно того, как сделать вибростол своими руками, является весьма актуальным.

Оформление садовых дорожек в ландшафтном дизайне играет очень важную роль. Существует несколько способов того, как сделать проходы на участке, обустроить стоянку для авто и дворик перед домом. Наиболее прочным и удобным вариантом является плитка. Но этот материал недешевый. Когда приходится работать на большой территории, обустройство ландшафтного дизайна может потребовать чрезмерно высоких затрат.

Но для экономных мастеров всегда найдется выход. Плитку вполне реально изготовить своими руками. Для этого понадобится специальное оборудование. Но и вибростол для тротуарной плитки своими руками сделать не проблема. Главное — это иметь все необходимые материалы и обладать определенными навыками.

Даже простая брусчатка требует немалого количества времени и сил для изготовления. Более того, если просто загружать бетонную смесь в формы, то в последствии качество готового материала может быть далеким от идеального. И тут на помощь приходит вибростол. Он позволяет сэкономить время и силы при работе с садовой плиткой, но, главное, с его помощью можно получить действительно качественные элементы, которые прослужат долго и не будут требовать замены слишком рано.

Если приобретать вибростол для производства тротуарной плитки уже в готовом виде, то такая покупка будет серьезным ударом по семейному бюджету. Но в его изготовлении нет ничего сложного: это стол, к которому прикреплен двигатель, создающий вибрацию. Главное — это правильно подобрать нужные детали.

Единственное требование к мастеру — это умение работать со сварочным аппаратом. Это очень важный момент, так как все элементы должны крепиться максимально прочно и надежно. В противном случае под действием постоянной вибрации стол быстро распадется на части. После того, как все нужные элементы будут приварены, швы необходимо тщательно зачистить и покрыть стол краской с антикоррозионным эффектом.

Работа с каркасом

Вибростол от обычного стола внешне почти не отличается. Это квадратная либо прямоугольная конструкция с четырьмя ножками. Высота вибростола, как правило, составляет около 90 см. Желательно соорудить такой каркас, чтобы на него можно быть поместить столешницу минимум 70х70 см.

Раму вибростола необходимо изготовить из металла. Это очень важно: в противном случае конструкция не выдержит усиленной работы. Специалисты рекомендуют делать не только основной каркас, но и дополнительные горизонтальные подпорки, которые сделают стол более прочным.

Готовый каркас необходимо вымерить по горизонтали. Это очень важный момент, который нельзя упускать, иначе плитка будет неровной и ее просто не получится нормально использовать для создания аккуратных дорожек. Особое внимание нужно уделить прочности ножек. Их лучше всего изготовить из трубы, диаметр которой должен быть не менее 50 мм. Концы следует тщательно отторцевать, а после надеть на них пластиковые наконечники, чтобы не царапать пол во время использования агрегата. Стол можно сделать и стационарным. Для этого его ножки необходимо забетонировать на глубине 20 см.

Перед завершением работы над каркасом необходимо обязательно проверить все швы и прочность конструкции. Только после этого можно приступать к следующему этапу.

Работа со столешницей

Тут необходимы точные измерения. Столешница должна быть на 4-5 см больше, чем верхняя часть каркаса. Если она будет меньшей либо большей, конструкция может быть неудобной в использовании. Важно следить, чтобы материал, из которого изготовлена верхняя часть вибростола, не имела каких либо неровностей либо перепадов по высоте. Иначе получить качественную плитку на таком оборудовании не получится.

Лучше всего при изготовлении столешницы брать хороший стальной лист. Его толщина должна быть не менее 8 мм. Но, если найти подходящий металл не получилось, можно использовать оргстекло. Его толщина должна быть около 2 см. Подготовленная столешница крепится к основанию при помощи саморезов.

Для того чтобы во время вибрации формы не съезжали, стоит дополнить конструкцию бортиками. Они должны выступать от верха столешницы на 2 см. Лучше всего изготовить их из металлических полосок.

Как добиться хорошей вибрации?

Для лучшего вибрирования основание стола можно оборудовать пружинами. Они будут делить ножки на 2 части, благодаря чему устройство сможет работать в нескольких направлениях. Вибрация может быть горизонтальной либо вертикальной. Кроме того, можно установить режим всестороннего вибрирования.

Главное на этом этапе — правильно отрегулировать уровень отклонения стола. Процесс производится при помощи обрезки лишних витков на пружине.

Среди других настроек стоит выделить положение двигателя. От этого параметра зависит то, в какую сторону начнет вибрировать стол. Если установить вибромотор горизонтально, стол будет работать в вертикальном направлении, и наоборот. Если мастер желает, чтобы стол вибрировал в нескольких плоскостях, двигатель монтируется под углом в 45°.

Каждый из этих способов имеет свои плюсы и минусы. Если заставить стол постоянно работать в вертикальном направлении, то это будет большой нагрузкой на вибромотор. Однако устанавливать двигатель для вибростола горизонтально будет намного проще и удобнее. Тут мотор нагружается не слишком сильно, поэтому и проработает он значительно дольше. Самым трудоемким будет процесс монтажа вибромотора под углом в 45° для обеспечения работы сразу в нескольких направлениях. Этот способ подходит только для тех мастеров, которые хорошо разбираются в технике.

Электродвигатель для вибростола

Для начала необходимо разобраться с тем, где именно будет находиться вибромотор. Чаще всего его располагают на самом столе либо же под столешницей. И в одном, и в другом случае очень важно обеспечить жесткое соединение двигателя и поверхности, на которой будут находиться формы для будущих бетонных изделий. Именно поэтому бывает очень проблематично установить мотор под углом либо вертикально. При его горизонтальном расположении добиться максимального контакта со столешницей будет значительно проще.

Специалисты рекомендуют обратить внимание на то, что при установке вибромотора под столешницей работа будет проводиться проще. Однако такой способ быстро выводит из строя подшипники, поэтому через несколько циклов работы придется проводить ремонтные работы. Если установить двигатель на верхней части стола, монтаж будет несколько сложнее, но и для двигателя такой режим считается более щадящим.

После того, как мастер определится с тем, куда именно и в каком положении будет устанавливаться мотор, необходимо выбрать сам двигатель. Вибромотор несложно изготовить и своими руками из обычного электродвигателя. Важно, чтобы его мощность быть около 1 киловатта. Проводятся работы по созданию двигателя методом расбалансировки. Для этого существует несколько способов. Самым простым будет использование круглого шкива со сточенным участком окружности, который надевается на вал. Кроме того, можно просто приварить к шкиву гайку. От ее размера и веса будет зависеть уровень вибрации.

Но тут нужно учитывать, что изготовленный вибромотор своими руками может не выдержать больших нагрузок и его придется часто ремонтировать. Поэтому, если мастер планирует изготовить большое количество тротуарной плитки, лучше всего приобрести специальный электродвигатель. Самые качественные моторы такого типа выпускаются Ярославским электромеханическим заводом. Модели ИВ98, ИВ99Б и ИВ99Е не только долговечны, но и оснащены специальным устройством, при помощи которого можно регулировать амплитуду колебаний стола.

После того, как все подготовительные работы будут проведены, необходимо правильно и надежно установить мотор. Для этого следует использовать болты и гайки с прорезными шайбами. Так можно закрепить двигатель достаточно качественно, что позволит ему выдержать постоянную вибрацию и не отвалиться. Специальные шайбы будут препятствием для самопроизвольного откручивания гаек.

Вибромотор необходимо дополнительно защитить от воды и различных элементов, которые могут попасть на его в процессе работы. Оптимальным вариантом будет изготовление защитного кожуха. Не стоит забывать о безопасности мастера, который будет работать с данным аппаратом. Электродвигатель должен быть обязательно заземлен. Не будет лишним и монтаж кнопки либо рычага экстренной остановки. Иногда случаются ситуации, когда устройство нужно выключить быстро, не отходя от места изготовления плитки.

sadovod.guru

Как сделать мини-вибростол своими руками

Если вам нужно сделать петарды из старых пустых гильз. Но при засыпании пороха в них вам уже порядком поднадоело постоянно пропихивая его поглубже зубочисткой. То вам необходимо устройство, которое поможет вам быстро и равномерно распределить порох по гильзе, причем сразу несколько штук. В таком случае облегчить вашу работу вам поможет небольшой вибростол, созданный своими руками из подручных средств. На нем вы сможете закрепить несколько десяткой гильз одновременно и распределить порох во всех равномерно и одновременно.

Ознакомимся с процессом изготовления самоделки в видео:

[media=http://www.youtube.com/watch?v=L72VxHlcL4w]

Для работы необходимо подготовить:
— 2 пластиковые дощечки или тонкие листы фанеры;
— двухсторонний скотч;
— саморезы;
— отвертка;
— клеевой пистолет;
— батарейка на 9В;
— вибромоторчик;
— 4 пружины;
— 4 маленькие гильзы.

Когда все необходимо подготовлено, можно приступать к работе.

Итак, первым делом нам нужно взять одну пластиковую дощечку и прикрутить при помощи саморезов и отвертки к рабочему месту. Достаточно двух креплений по диагонали друг от друга.

После этого нам понадобятся пружины, которые можно достать из старых авторучек. Так как их длины для создания мини-вибростола нам недостаточно, мы удлиним их при помощи маленьких гильз. В гильзу заливаем немного клея из клеевого пистолета и вставляем туда пружинку. Слегка фиксируем пальцами, чтобы она стала ровно. Точно такие же манипуляции проводим с остальными гильзами и пружинами.

Когда конструкции готовы, приклеиваем их при помощи того же пистолета по углам пластиковой дощечки, гильзами к поверхности. Даем возможность клею подсохнуть.

Вибромоторчк можно извлечь из пульта сони плейстейшен или любого другого уже не нужного пульта, бритвы, щетки, в которых есть такое устройство. К этому контактам вибромоторчика припаиваем провода, а с другой стороны крепление для девяти вольтовой батарейки.

Теперь нужно взять вторую пластиковую дощечку, проверяем, как она становится на пружинки. Если все хорошо, то берем вибромоторчик и ставим его на середину между пластин, проверяя при этом, чтобы он не был зажат ими. После этого приклеиваем вибромоторчик при помощи двухстороннего скотча или клеевого пистолета на центр незафиксированной дощечки. Если крепим на клей – ждем его схватывания.

Снова используем клей, чтобы приклеить незакрепленную дощечку к пружинам, которые уже зафиксированы на второй дощечке. Ждем высыхания клея.

Подключаем батарейку к виброматорчику и убеждаемся, что все работает как надо. Мини-вибростол готов.
