Сдвижные ворота своими руками без автоматики: изготовление каркаса и монтаж

Существуют откатные и распашные оградительные конструкции. Первый вариант преимущественно подходит для проемов большой длины, и если в этом случае использовать распашные, то навесы деформируются и оторвутся. Сдвижные ворота своими руками сделать непросто, зато выгоднее, чем покупать дорогостоящую фирменную модель. На качественный результат влияют все тонкости выполнения работ.

Устройство конструкции

Изделие состоит из рамы, обшивочного материала, роликов, швеллера и других важных деталей. Сдвижные ворота в отличие от распашных моделей не требуют для функционирования большой площади. Им не грозит деформация от мощных ветровых потоков. В любом случае откатные ограждения преимущественнее классических вариантов.

Создайте сдвижные ворота на своем участке без автоматики

Конструкция стандартных сдвижных заграждений не оснащается автоматической системой. Они открываются вручную, путем сдвижения двух частей в разные стороны. Более продвинутые устройства раздвигаются сигналом пульта. Однако их стоимость значительно выше.

Застройщики хвалят подобные изделия за их длительный срок службы, надежность, удобность и простоту в монтаже.

Ворота изготавливают из различных металлических элементов, к примеру, в качестве обшивки подойдет профнастил. Поэтому можно сделать оригинальные изделия, не теряя функциональность и качество.

Автоматизированные откатные конструкции тоже возможно соорудить своими руками, но придется приобретать готовые узлы в специализированных магазинах. Автономный привод позволяет открывать заграждение на дистанции или вручную. Специальный датчик защиты будет отключать всю систему, поэтому внутрь через откатное изделие никто не проникнет. Не лишним станет установка сигнализации, оповещающая звуковым сигналом тогда, когда кто-то попытается открыть конструкцию.

Необходимые комплектующие

Сдвижные ворота своими руками без автоматики требуют правильного выбора деталей. Тогда конструкция получится долговечной и надежной. Основные элементы, из которых делают откатные заграждения:

  • направляющие;
  • каретки;
  • держатели.

В данном видео рассмотрим как сделать откатные ворота своими руками:

Для подбора фурнитуры специалисты изначально определяют пространство для отката. Выбирают ее по параметрам и весу изделия. Классификация размеров и массы сдвижных ворот:

  • маленькие — до 400 кг, в длину 400 см;
  • средние — до 600 кг, до 600 см;
  • большие — более 600 кг, минимум 600 см.

Сайдинг и профнастил применяют для обшивки ворот до 0,4 т. Если возводят массивные конструкции, то предусматривают усиливающие дополнительные крепежные детали. Это основные требования к фурнитуре.

Каркас делают жестким, поскольку он удерживает вес всей конструкции, к тому же он подвергается дополнительной нагрузке — высокой парусности. Опытные мастера сооружают изделие из квадратной трубы. Она практичнее, в отличие от круглой, и лучше подходит для монтажа подобный конструкций.

Изготовление фундамента

Делать выдвижные ворота своими руками надо на бетонном основании. Отмеряют длину от одного края будущего столба к другому. Размечают параметры котлована, делают на ширину 50 см.

Дальнейшая работа:

  1. Специалисты определяют глубину промерзания грунта и уровень подземной воды. По всем правилам для заградительной конструкции достаточно глубины 50 см.
  2. Для бетонного фундамента предусматривают место для закладного элемента — швеллера № 16. К нему по вертикали сваркой прикрепляют прутья диаметром 1,2 см. Сооружают цельный армирующий каркас и приваривают к арматуре, прикрепленной к металлическому направляющему изделию. Так делают решетку в 2 или 3 яруса.
  3. Для рытья траншеи используют лопату. Землю извлекают и укладываются по всей площади ямы полиэтиленовую пленку.
  4. Изготавливают углубления для металлических опор. Ставят стойки по краям котлована и выравнивают по отвесу.
  5. Швеллер с армирующим каркасом помещают на дно канавы так, чтобы его края соприкоснулись с внешней стороны опор. Заготовку корректируют строительным уровнем.
  6. Чтобы закладной элемент немного выступал над поверхностью земли, мастера сооружают опалубку на 10 см.
  7. Все металлические детали сваривают между собой. Особое внимание уделяют стыку между металлическими столбами и швеллером. В этом месте для большей жесткости прикрепляют уголки.
  8. Мастер снова проверяет горизонтальную ровность каркаса и вертикаль опор. Раствор создают из песка, щебня, цемента, воды. Компоненты перемешивают бетономешалкой, и раствор доводят до консистенции средней густоты. Аппарат ставят возле ямы и заливают туда бетон. Работу делают за один день.
  9. Цементную массу наливают до краев бортика опалубки, которую сглаживают мастерком. Чтобы из бетона вышел воздух, берут кусок арматуры и втыкают в смесь по всей площади. Швеллер не заливают полностью, а оставляют нетронутым на высоту 5 см.

Застывающий фундамент периодически проливают водой. Срок высыхания составляет 3-4 недели. Неопытные мастера не поливают бетон, в итоге он трескается и теряет свои качества.

Установка кареток

Откатное заграждение сделать своими руками нелегко. Сначала из профильной трубы монтируют 2 прямоугольные части ворот, приваривают перемычки и проверяют ровность сделанного каркаса.

Специалисты советуют придерживаться дельной инструкции и монтировать роликовые элементы шаг за шагом:

  1. Вначале по краям бетона натягивают шнур, служащий маяком для обозначения траектории смещения ворот. Его подвешивают над землей на 20 см. От отвесного столба отступают 3 см.
  2. Каретки подготавливают, устанавливают в профиль и передвигают на середину заграждения. После этого деталь устанавливают в швеллер.
  3. Для регулирования второй каретки, ее площадку приваривают к закладному элементу. Этап ответственный, поэтому присоединяют принадлежности предельно ровно.
  4. Работу проверяют путем сдвижения створки второго ролика. Если она не цепляется и легко смещается, то монтаж считают качественным. Аналогичную манипуляцию проводят с другими каретками.

Чтобы отрегулировать ход движения роликов, затягивают или ослабляют гайки. Потом створки друг к другу сдвигают и раздвигают. Этим способом настраивают перемещение ворот. На лицевой стороне профиля монтируют болтами вспомогательную каретку.

Откатные ворота добавят благородства вашему участку

Монтаж профнастила и уловителей

После изготовления рамы и установки роликов последует закрепление листов. Мастера размечают профнастил по соответствующему размеру каркаса и нужную часть отрезают ножницами по металлу. Дальнейшая пошаговая работа:

  1. Изначально рулеткой отмеряют ширину покрытия и переносят размер на раму. Важно чтобы материал не был монтирован с кривизной, иначе последующие листы установятся неровно.
  2. Первое полотно прикрепляют с краю створки. На него накладывают другой лист, чтобы волна последующего перекрывала предыдущий.
  3. В металле сверлят отверстия. Материал закручивают болтами и гайками. Иногда используют саморезы, но практичнее применять последние крепежи.

Важно! Не стоит резать профильные листы болгаркой. Из-за этого поцарапается краска, дефектные участки покроются ржавчиной и обшивка станет непригодной для эксплуатации.

Последним шагом монтажа ворот считается прикрепление уловителей. После сооружения двух створок устанавливают нижний элемент, предназначающийся для легкой подвижности роликовых опор. Концевой ролик и уловитель совмещают между собой, а закрепляют детали только при закрытых створках.

Верхний уловитель ставят для воспрепятствования ветровым нагрузкам. Ориентировочный участок установки — защитные уголки. Элемент фиксируется с таким расчетом, чтобы его скобы соприкасались с ними.

Для самостоятельного обустройства сдвижных ворот автоматической системой еще на первом этапе сооружения фундамента в траншею прокладывают силовой кабель. В опорах закрепляют проводку и размещают на конструкции дополнительные комплектующие для автономного открывания и закрывания створок.



'; blockSettingArray[3]["setting_type"] = 5; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 6; blockSettingArray[5]["elementPlace"] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Сдвижные ворота с/без автоматики своими руками

Сегодня конструкции, которые откатываются в сторону, являются наиболее популярным решением для участка. Они не занимают места при открытии, компактны, их можно оснащать автоматикой. Но возникает вопрос, а можно ли установить сдвижные ворота своими руками без автоматики? Конечно, да. И у этого решения есть свои преимущества. Но чтобы разобраться, необходимо понимать, как происходит монтаж конструкции с автоматикой и без.

При строительстве и монтаже сдвижных ворот с автоматикой и без принципиальных отличий не будет. Разница заключается лишь в том, что для привода необходимо будет заранее подготовить площадку на фундаменте. Сам же фундамент, полотно, направляющая и опорные столбы будут в обеих конструкциях одинаковыми. Схожими будут и инструменты. Вам потребуется:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • молоток;
  • уровень;
  • рулетка.

Конструкция без автоматики

Для начала необходимо подготовить фундамент, который располагают сбоку от проезда. Его длина должна составлять половину ширины проезда, а ширина – 40-50 см. Глубина ямы для фундамента достигает максимум 2 м. В яму опускают закладной элемент из швеллера и арматуры. Изучить схему его создания можно на видео сдвижных ворот своими руками без автоматики. На дно ямы насыпают слой песка, затем опускается закладная, которая заливается бетонным раствором. Фундаменту необходимо постоять 3-5 дней, чтобы просохнуть. Лишь после этого можно приступать к следующему этапу.

Для дальнейших монтажных работ потребуется на уровне 20 см над землей натянуть веревку вдоль проезда. Она будет ориентиром для установки несущей балки. Теперь приступаем к изготовлению полотна. Для этого необходимо сделать раму. Для изготовления используют металлические трубы с сечением 60х30 мм. Трубы нужной длины сваривают между собой. Затем внутри делают дополнительный каркас жесткости. Это необходимо, чтобы полотно могло выдерживать ветровые нагрузки в закрытом положении. Готовую раму крепят к несущей балке сдвижных ворот без автоматики.

В несущую балку, с приваренным к ней полотном, вставляют роликовые тележки, которые устанавливают на швеллер в заранее намеченные места. При этом нижний край несущей балки сдвижных ворот должен касаться веревки. Если все выставлено правильно, то можно приваривать регулировочные площадки к стальному швеллеру, а после закрепить на них роликовые опоры. Если необходимо, то вы можете поднять или опустить регулировочную площадку, чтобы выровнять горизонтальное положение несущей балки.

В конце приступают к монтажу заглушек и концевого ролика. Необходимые заглушки поставляются в готовых наборах для сдвижных ворот без автоматики, чтобы своими руками вы могли защитить балку от снега и влажности. А концевой ролик крепят болтами к нижней части полотна. При закрытии конструкции он должен заходить в нижний улавливатель. Это необходимо для фиксации полотна в закрытом виде. В верхней части устанавливают верхний ловитель и ограничитель боковых покачиваний с роликами. Все эти устройства позволяют отрегулировать четкую работу конструкции при открытии и закрытии. Это особенно важно, если створка открывается вручную, без помощи автоматического управления.

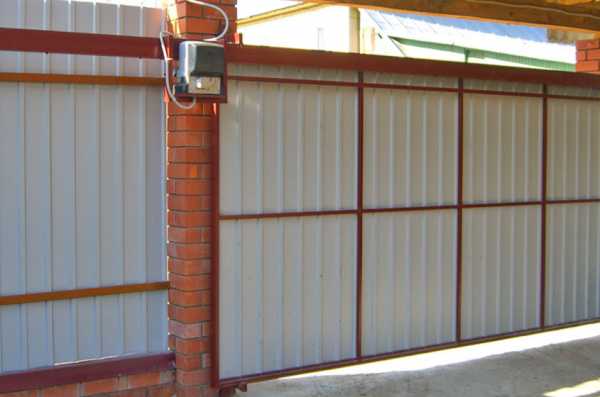

Монтаж сдвижных ворот своими руками с автоматической системой управления

Ограждающие конструкции подобного типа невероятно популярны. Их полюбили не только за компактность, но и за практичность. В случае если вы уже сделали своими руками чертежи сдвижных ворот без автоматики, то в любой момент можно предусмотреть в своем плане наличие привода. Вы можете устанавливать его во время монтажа основной конструкции или же сделать это после, если в первоначальные планы это не входило. Конечно, проще делать все сразу, поскольку в этом случае вы сможете подготовить фундамент и продумать способы прокладки проводки.

Главным отличием установки сдвижных ворот с автоматикой своими руками заключается в том, что вам потребуется не только специальный инструмент, но и некоторые знания в электрике. Если же их нет, то вам могут помочь инструкции, которые производители поставляют вместе с приводом. Или же вы всегда можете обратиться за помощью к профессионалам. Но подготовительные работы достаточно просты. На стадии заливки фундамента нужно проложить провода, поместив их предварительно в гофрированную трубу. Пучок проводов выводится через заготовленное отверстие в швеллере. Вы можете изготовить его самостоятельно или же заказать швеллер для установки автоматических ворот, в котором будут все необходимые отверстия.

Необходимо также отметить на опорных столбах места, где будет проходить проводка, а также обозначить места ее выхода для крепления там сигнальной лампы и фотоэлементов. После этого приступают к установке самого привода. Подробности описаны в видео сдвижных ворот с автоматикой, мы же рассмотрим наиболее важные моменты. Итак, для автоматизации вам потребуются:

  1. привод;
  2. зубчатая рейка;
  3. сигнальная лампа;
  4. система дистанционного управления;
  5. фотоэлементы.

При установке привода очень важно следить за тем, чтобы зазор между шестерней и «зубцами» рейки был именно такой, как указано в инструкции. А поскольку зубчатая рейка продается длиной лишь в 1 метр, то проверьте, чтобы в местах стыка торцевые края составляли один полноценный «зуб». Иначе шестерня не сможет привести в движение полотно – оно будет постоянно заедать. Очень важно соблюдать последовательность при подключении сдвижных ворот с автоматикой. Подключая определенный элемент, сразу же выполняйте проверку его работоспособности. Иначе будет сложно определить, на каком этапе произошла ошибка, если после установки конструкция не будет работать.

Плюсы и минусы электропривода

Итак, подведем итоги. Не каждый собственник стремится устанавливать на свои откатные конструкции автоматику. И дело не только в финансовой стороне вопроса. Ответ кроется в том, что сдвижные ворота без автоматики имеют свои преимущества:

  1. Низкая стоимость. Отсутствие автоматического привода существенно удешевляет изделие. При этом наличие опорных роликов позволяет с легкостью перемещать створку в ручном режиме.
  2. Долговечность. Отсутствие привода делает конструкцию значительно проще. Известно, чем меньше в конструкции деталей, тем она проще. И тем дольше она прослужит.
  3. Дешевый ремонт. Рано или поздно любой механизм требует внимания. Это могут быть плановые работы или внезапный ремонт. В любом случае вам необходимо будет обслуживать лишь саму конструкцию створки, а не сложный механизм. И сделать это вы сможете даже самостоятельно.

Тогда почему столько людей стремятся установить у себя дома и на предприятии автоматику для сдвижных ворот? Потому что и это решение, безусловно, заслуживает внимания. Электропривод делает управление полотном невероятно простым. Вы можете открывать заграждения, не выходя из дома или автомобиля. А система безопасности и фотоэлементы сделают эксплуатацию еще и безопасной. Да, необходимо будет потратиться на покупку привода, но зато можно сэкономить, если осуществить монтаж самостоятельно.

Сказать однозначно, какое решение будет оптимальным, невозможно. Ведь каждый должен исходить не только из своих финансовых возможностей, но и способностей, а также желания сделать сдвижные ворота своими руками без автоматики или с ней. А какое решение вы планируете применить на своем участке? Напишите в комментариях под статьей.

vorotakzaboru.ru

Монтаж сдвижных ворот без автоматики своими руками

Сдвижные (откатные) ворота на сегодняшний день являются одним из наиболее распространенных вариантов и с уверенностью теснят признанного лидера — стандартную распашную (створчатую) систему.

В чем же причина столь стремительно набирающей обороты популярности откатных ворот?

По сравнению с распашным вариантом сдвижная система имеет ряд преимуществ:

  • При открытии воротного проема створки не занимают пространство внутри или снаружи гаража. Полотно просто размещается вдоль левой или правой стенки или забора.
  • У конструкции нет верхней горизонтальной балки, благодаря чему в проем при достаточной его высоте может проехать транспорт с любыми габаритами.
  • Благодаря конструкции на роликовых каретках, ресурс распашных ворот не менее 45 — 55 тысяч открытий/закрытий. Механизм не нуждается в смазке в отличие от петель створчатых ворот.
  • Воротное полотно не примерзает к земле в отличие от распашных ворот.

С чего начать

Ранее откатную систему ворот могли себе позволить только состоятельные люди. На сегодняшний день ситуация кардинально изменилась вплоть до того, что такие ворота можно сделать самостоятельно, значительно сэкономив средства по сравнению с приобретением готового изделия. Существенно дешевле обойдется изготовление ворот с механическим «ручным» открытием, где не будет задействована автоматика.

С чего же стоит начать процесс изготовления:

  • Планирование и расчет необходимого места для полноценной работы конструкции.
  • Подбор фурнитуры.
  • Изготовление фундамента и опорных столбов.
  • Сборка воротного полотна.
  • Окончательный монтаж конструкции.

Каждый из этапов имеет определенные особенности, на которых стоит остановиться подробнее.

Расчет места

Первый этап на пути к созданию сдвижных ворот. Предварительно стоит определиться, в какую сторону должно откатываться воротное полотно. С внутренней стороны вдоль забора или стены нужно оставить свободное пространство, равное полуторной ширине проема, где будут размещаться сами ворота и противовес, равный 50% длины полотна.

Для примера, если ширина проема составляет 3 метра, то свободное пространство должно быть 4.5 метра.

Убедившись, что места для полноценного функционирования конструкции достаточно, можно приступать к следующему этапу.

Подбор фурнитуры

Необходимый комплект фурнитуры включает в себя:

  • Основная направляющая. Представляет собой профилированный стальной рельс. Его длина в полтора раза больше, чем воротное полотно. Важной особенностью при выборе направляющей является четкая геометрическая форма профиля. Это основа всей конструкции. Если рельс будет кривой, то выставить по уровню воротное полотно будет практически невозможно, да и движущиеся ролики быстрее придут в негодность из-за неравномерной нагрузки.
  • Роликовые каретки. От их качества зависит срок эксплуатации всей конструкции, а также насколько тихо и плавно будут открываться ворота. Существует два вида кареток — с металлическими или пластиковыми роликами. Мнения специалистов при выборе разделились: металлические ролики более надежны в эксплуатации, но создают дополнительный шум и скрежет при открытии ворот. Ролики из полимера более «тихие», но для того чтобы они долго служили, необходима идеально ровная плоскость скольжения и правильное распределение нагрузки.
  • Концевой ролик. Он крепится на нижнюю часть рамы ворот. Служит для дополнительной фиксации полотна в закрытом состоянии и снимает часть нагрузки с роликовых опор, продлевая срок эксплуатации ворот.
  • Верхние ролики поддержки. Они обеспечивают дополнительную легкость при открытии ворот и не дают полотну упасть. Рекомендуется брать конструкцию из стали толщиной 3 — 4 миллиметра, вместо более дешевых 1−2 мм, чтобы избежать их разгиба. Сам ролик должен иметь прорезиненное покрытие, которое не царапает краску и не деформирует гаражное полотно. В случае приобретения роликов с оболочной из полимера, профессионалы рекомендуют верхнюю часть ворот обить дополнительно металлической полосой по всей длине полотна.
  • Верхний и нижний захват или улавливатель. Предназначены для фиксации концевого ролика внизу и полотна ворот в верхней части, обеспечивая надежное положение и устойчивость конструкции в закрытом состоянии.
  • Заглушки из металла или резины, которые надеваются на профиль ворот.

Опорные столбы и фундамент

После подбора фурнитуры можно приступать к заливке фундамента и установке опорных столбов.

В качестве опорных столбов, на которых будет закреплена вся конструкция, можно использовать металлический швеллер, изготовить их из кирпича или приобрести уже готовые железобетонные конструкции. Иногда опорные столбы изготавливают даже из дерева твердых пород, например, дуба. Столбы вкапываем в грунт на глубину 1−1.5 метра, выставляем по уровню и бетонируем.

Если опоры кирпичные или бетонные, необходимо поставить по 3 закладные из металла размером 5×5 сантиметров на каждую опору и равномерно их расположить на расстоянии около 10 сантиметров от края проема.

После завершения работы с опорами пришло время делать фундамент для ворот. Понадобится швеллер шириной 20 сантиметров и длиной, равной половине размера ворот. К бортам швеллера необходимо приварить попарно арматурные пруты, длиной около 1.2 метра и сечением от 12 до 16 миллиметров. Затем выкапывается яма, для металлической конструкции, которая была создана на прошлом этапе. Швеллер устанавливаем в яму арматурой вниз, выставляем по уровню и заливаем бетоном. К верхней металлической плоскости будут привариваться каретки, значит, швеллер должен быть установлен в один уровень с внешним покрытием (асфальт, плитка).

Пока бетон застывает, а это не меньше, чем две недели, можно приступить к изготовлению самих ворот.

Сборка воротного полотна

Из стальных профильных труб размером 30×60 или 40×60 мм изготавливается несущий каркас ворот. Наиболее удачная форма — прямоугольник со скошенной боковой гранью, у которого нижняя часть равна полуторной ширине воротного проема, а верхняя его полностью перекрывает.

После сварки несущего каркаса необходимо создать внутреннюю обрешетку, на которой и будет держаться облицовка. Для этого понадобится профильная труба с сечением 20×40 мм. Завершающим этапом создания каркаса станет приваривание к нижней его части направляющего рельса.

После проведения всех сварочных работ, угловой шлифмашинкой необходимо зачистить все стыковочные швы и полностью прогрунтовать раму ворот, а затем приступить к покраске.

Готовый каркас облицовывается различными материалами на усмотрение пользователя — металлический лист, профнастил, поликарбонат и даже деревянную вагонку.

Монтаж ворот

Остался финальный этап — окончательный монтаж конструкции. Он не является сложным, но требует соблюдения определенной последовательности.

Пошаговая инструкция:

  1. На металлическую часть фундамента выставляем каретки и располагаем их максимально далеко друг от друга с учетом размера выкатного ролика (около 15 сантиметров). Это необходимо, чтобы при открытии и закрытии ворот ролик беспрепятственно наезжал на каретку.
  2. Надеваем ворота на каретки и проводим выставление по уровню. После каретки следует слегка прихватить сваркой к швеллеру. Делается это для того, чтобы в случае неправильного выставления уровня конструкции, все можно было быстро подкорректировать.
  3. После правильного выставления необходимо полностью приварить каретки к швеллеру.
  4. Верхний ролик крепится к одному из опорных столбов таким образом, чтобы обеспечить надежный захват воротного полотна.
  5. Привариваем нижний и верхний захват. Следует обратить внимание, что при закрытии ворот нижний ролик попадает в захват и снимает часть нагрузки с опор. Монтаж ворот окончен.

При правильном выставлении уровня и соблюдении последовательности работ, сдвижные ворота будут служить не менее 15 лет.

О монтаже откатных ворот вы сможете посмотреть в следующем видео

umnodom.net

Как сделать своими руками сдвижные ворота без автоматики?

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

  • 2 Как осуществляется движение конструкции?
  • 3 Сдвижные ворота своими руками без автоматики
    • 3.1 Строительство бетонного фундамента своими руками
    • 3.2 Выбор фурнитуры
    • 3.3 Сооружение несущей рамы
    • 3.4 Установка сдвижных ворот
  • 4 Автоматика для выдвижных ворот
  • Главные составляющие откатных ворот

    Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

    1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
    2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
    3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

    Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

    Как осуществляется движение конструкции?

    Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

    Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

    Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

    Сдвижные ворота своими руками без автоматики

    Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

    Из инструментов понадобится:

    • рулетка;

    • строительный уровень;
    • топор;
    • болгарка;
    • сварочный аппарат;
    • лопата;
    • молоток;
    • шуруповерт;
    • емкость для приготовления бетона;
    • гаечные ключи;
    • резиновый молоток для регулировки;
    • углошлифовальная машина для зачистки ржавчины.

    Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

    Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

    1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
    2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
    3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

    Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

    Строительство бетонного фундамента своими руками

    Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

    Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

    К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

    Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

    Выбор фурнитуры

    Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

    • направляющий рельс;
    • концевой и верхние ролики;
    • захваты;
    • пару роликовых кареток;
    • заглушки.

    Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

    Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

    Сооружение несущей рамы

    Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

    Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

    Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

    По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

    Установка сдвижных ворот

    Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

    Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

    Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая — к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

    Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

    Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

    Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

    1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
    2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

    Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

    Автоматика для выдвижных ворот

    Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

    • дрель;
    • сварочный аппарат;
    • сверла для металла.

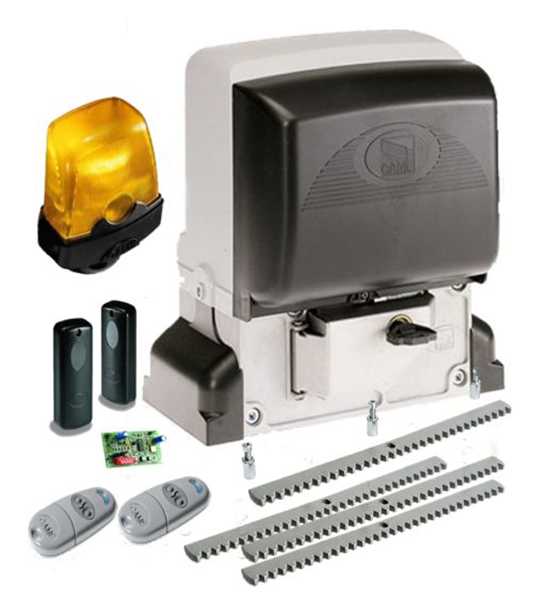

    В комплект автоматики входит:

    • зубчатая рейка;
    • сигнальные лампочки;
    • электропривод;
    • фотоэлементы;
    • пульт д/у.

    В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

    1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
    2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
    3. С помощью сварки рейка приваривается к швеллеру.
    4. К рейке прикручиваются механические или магнитные включатели.
    5. Согласно инструкции производителя подсоединяется электропривод.
    6. Снимается перемычка, и устанавливаются фотоэлементы.
    7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

    При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

    При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

    Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

    fasaddomstroy.ru

    Сдвижные ворота своими руками

    Основным преимуществом сдвижных ворот считается то, что в открытом состоянии они абсолютно не занимают места. Выглядят они очень стильно, современно и добавляют престижа участку. При желании собрать сдвижные ворота своими руками будет не особенно сложно.

    Какие материалы и инструменты понадобятся:

    Для того, чтобы смонтировать такие ворота, нужно приготовить следующие материалы:

    Материал Параметры Назначение
    Труба металлическая 60*40мм, толщина стенки-2мм Основной каркас
    Труба металлическая 40*20мм Ребра жесткости
    Труба металлическая 20*20мм Каркас под профнастил
    Профнастил Стеновой Обшивка
    Механизм кинематики По усмотрению хозяев дома Передвижение ворот
    Краска Алкидная эмаль Окрашивание элементов каркаса
    Консольный набор Ролики, упоры, улавливатели и т.д. Передвижение и фиксация ворот



    Также нужно будет подготовить все необходимые инструменты:

    • Болгарку;
    • Сварочный аппарат;
    • Электродрель;
    • Молоток;
    • Уровень и рулетку.

    Монтаж опорных столбов:

    Итак, как же собрать сдвижные ворота своими руками? На первом этапе устанавливаются опорные столбы. Изготовить их можно из бетона, швеллера, дубового бруса или кирпича. Высота их должна на 10см превышать высоту забора и рамы ворот. Под столбы роют ямы (около 1м глубиной) и насыпают на их дно гравий. Далее устанавливают сами опоры и заливают их бетоном.

    Заливка фундамента:

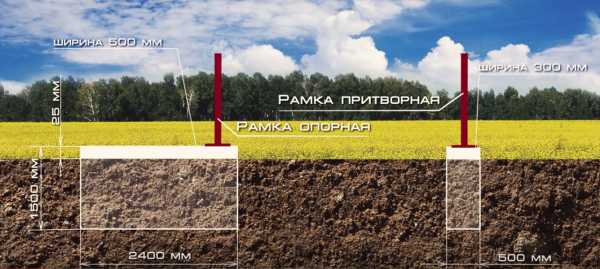

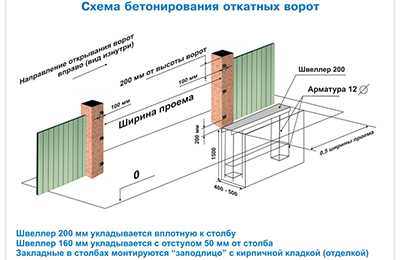

    Откатные ворота современного типа не имеют установленных на землю направляющих рельс. Рядом с забором в непосредственной близости от опорного столба заливается фундамент. Для этого роют траншею длиной в половину длины проема и шириной в 400мм. Глубина ее должна быть равна одному метру.

    В траншею устанавливается арматура с закрепленным сверху отрезком швеллера. Далее все заливается цементно-песчаным раствором. В результате поверхность швеллера должна оказаться на уровне поверхности грунта.

    Важно: Швеллер нужно ориентировать параллельно линии забора. Кроме того, он должен быть расположен горизонтально по уровню. Это позволит избежать перекосов полотна.

    Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

    class="eliad">

    Далее работы по изготовлению ворот нужно отложить на неделю. За это время бетон окрепнет настолько, что сможет выдержать вес конструкции.

    Изготовление рамы и обшивка:

    У откатных ворот обшивка закрепляется на раму из труб, сделать которую также не трудно своими руками. Сваривается она в виде прямоугольника по ширине проема (плюс 20см на запас) и высотой равной высоте забора. Со стороны фундамента приваривается противовес треугольной формы. Дополнительно монтируются ребра жесткости. Конечный результат должен выглядеть так:

    После того, как все элементы будут приварены, сварочные швы следует отшлифовать болгаркой, а далее прогрунтовать и окрасить все трубы (в два слоя). На следующем этапе рама обшивается профлистом. Крепить его можно на заклепки или саморезы с использованием шуруповерта.

    Сборка ворот:

    Итак, все элементы подготовлены. Как же сделать сдвижные ворота? Порядок их сборки пошагово:

    1. На швеллер ставят ролики. Раздвинуть их следует как можно шире;
    2. На каретки накатываются раму с полотном и выравнивают ее по уровню;
    3. Тележки роликов фиксируют к швеллеру сваркой;
    4. Заваривают поддерживающий ролик вверху;
    5. На болты фиксируется концевой ролик;
    6. На столбы закрепляются верхний улавливатель и нижний. К опорам из кирпича или бетона предварительно следует закрепить дюбелями нащедьник (профильную трубу).

    Совет: Ролики иногда приходится снимать и менять. Поэтому не приваривайте тележку в недоступном месте. У вас должна быть возможность работать хотя бы маленькой болгаркой. Для замены нужно будет просто срезать ей сварные швы.

    Как видите, сдвижные ворота на заборе своими руками – процедура не особенно сложная. При желании на них в последующем можно будет установить электропривод для дистанционного закрывания/открывания полотна.

    Видео по теме "Обзор конструкции сдвижных ворот":

    Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

    class="eliad">

    postroju-dom.ru

    как самому сделать ремонт и монтаж самодельных конструкций

    Значительную часть расходов при приобретении ворот занимает именно их монтаж – то, что, по сути, каждый может сделать сам, было бы только немного желания разобраться в чертежах. Если вы не из ленивого десятка и хотите узнать, как поставить сдвижные ворота самостоятельно, вам необходимо иметь в виду несколько особенностей такого типа монтажа, знание которых значительно упростит вам работу.

    Работу невозможно начать, когда нет составляющих самих ворот, поэтому первым и очень ответственным шагом является подбор комплектующих. При их выборе следует ориентироваться на следующие характеристики:

    • ширина проема;
    • высота;
    • материал полотна;
    • наличие/отсутствие автоматики;
    • наличие/отсутствие калитки.

    Размеры проема особо важны при выборе одного из главнейших элементов – направляющей, поскольку она должна свободно размещаться по всей ширине, в то же время не оставляя дырок. Если вы хотите сделать своими руками сдвижные ворота, обратите внимание и на их общий вес, в частности, вес полотна: чтобы оно не прогибалось и было четко зафиксировано, нужны достаточно надежные фиксаторы, ловители и ролики.

    Следующим важным этапом в монтаже сдвижных ворот является сооружение рамы, на которую впоследствии и накладывается полотно из стальных профилей или жестяного настила. Обычно сборка рамы включает в себя процесс сварки непосредственно металлических труб, которые становятся каркасом, а также добавление некоторых комплектующих элементов, с которыми рама должны быть связана. При сварке обратите внимание на положение труб относительно друг друга. Лучше всего сначала прочертить его на чертеже, и только потом последовательно приступать к сварке, ведь даже легкая кривизна отразиться на устойчивости полотна ворот.

    Готовим проем к установке заграждения

    Имея раму и материалы, из которых будут собраны самодельные сдвижные ворота, необходимо заняться работой над проемом, поскольку для монтирования любой конструкции необходимы фундамент и столбы, на которые будет опираться металлическая рама. Для заливки фундамента нужно выполнить несколько этапов:

    • разметить яму;
    • выкопать из нее грунт;
    • установить закладной элемент, сделанный из швеллера и арматуры. С этой деталью устанавливаются и опорные столбы;
    • в случае если вы хотите поставить автоматизированные сдвижные ворота своими руками, необходимо положить электропроводку;
    • залить уложенные элементы бетоном так, чтобы он не полностью их закрывал. Застывание происходит в течение 5-10 дней (зависит от погоды).

    Следует помнить, что расположение деталей в грунте должно быть под линией движения полотна ворот. Отдельные вопросы возникают и в отношении системы автоматики, поскольку установка электропроводки сразу влечет за собой множество вопросов по поводу других деталей системы: фотоэлементов, замкового выключателя, самого привода и пр.

    Установка каркаса

    После подготовки фундамента мы можем приступать к работе непосредственно над каркасом и системой роликов. На этом этапе важно правильно определить расположение роликовых опор относительно закладного элемента, закрепленного в фундаменте. Определив их место, вы сможете расположить роликовые тележки на направляющей и установить на них каркас, после чего необходимо будет сдвинуть опоры к касательным, а ворота поставить параллельно линии движения. Затем, сняв все детали, вы привариваете к закладочному элементу регулировочные площадки, устанавливаете роликовые опоры и, в конце концов, устанавливаете каркас и закрепляете его при помощи гаечного ключа.

    Этот этап монтажа наиболее емкий с технической точки зрения и требует большой точности, поэтому для приобретения уверенности в своих силах рекомендуется смотреть видео установки сдвижных ворот своими руками или прорисовывать схемы и чертежи.

    Отладка автоматики

    Для тех, кто решился на установку автоматической системы, немаловажным будет приведение в порядок всех ее компонентов. Начало уже было положено вместе с фундаментом: мы провели электропроводку. Следующий шаг – это крепление зубчатой рейки, которая необходима для перемещения полотна ворот электроприводом. Эта деталь обычно продается вместе с автоматикой и, в целом, не вызывает проблем в установке. Подключение всех элементов к электросети должно происходить не ранее высыхания фундамента. Прежде чем подключать к системе ворота, убедитесь, что она работает. Стоит также задуматься о таком размещении конструктивных элементов автоматической системы, которые мы уже упоминали выше, которое позволило бы осуществлять ремонт сдвижных ворот в случае необходимости максимально быстро и удобно.

    Завершающая стадия монтажа

    На последнем этапе производится работа с верхней частью ворот: установка кронштейнов, закрепление уловителей как сверху, так и снизу. Не забудьте про концевые ролики и заглушки, которые устанавливаются на направляющую. Конечно же, важным этапом становится и обшивка каркаса профлистом, сэндвич-панелью или металлическим штакетником. Если вы работаете с профлистом, вы можете как нарезать его сами, так и получить в уже готовом для монтажа виде. При установке сдвижных ворот своими руками полотно склепывается или прикручивается саморезами.

    Конечно же, это только самые общие сведения о том, в каком порядке выполняется монтаж сдвижных ворот своими руками. Многие мелкие детали или элементы опущены, поэтому для получения полной картины стоит воспользоваться чертежами. Тем не менее, даже такое описание может дать вам понимание того, что вы будете делать, устанавливая ворота самостоятельно. Если же вы уже занимались монтажом такого типа и знаете еще какие-то особенные секреты того, как самому сделать сдвижные ворота, вы можете оставить свои истории в комментариях.

    vorotakzaboru.ru
