Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann)

При строительстве гаража знание стандартных размеров ворот является одним из важнейших моментов: это позволит не только уберечь кошелек от ненужных дополнительных расходов, но и уменьшить срок изготовления ворот.

Наша компания сотрудничает с двумя производителями секционных ворот: немецкая компания Hormann (Хёрман) и белорусская компания Alutech (Алютех). Сетка размеров у каждого производителя своя.

Алютех предлагает ворота серии Classic с верхним расположением торсионных пружин размерами от ш. 2250 х в. 2085 м до ш. 5000 х в. 3085 мм. При этом, можно изготовить ворота с промежуточными значениями по ширине и высоте с шагом 5 мм, что позволяет легко подобрать ворота под любой проем. Кстати, это правило относится ко всем видам ворот белорусского производства.

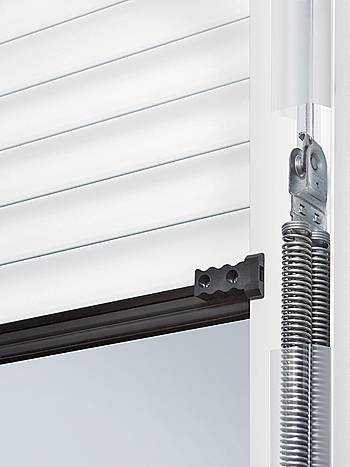

Ворота Alutech серии Standard производятся с пружинами натяжения, расположенными в боковых направляющих, что позволяет снизить их конечную стоимость, и, соответственно, таблица размеров здесь немного другая.

Промышленные ворота Алютех имеют гораздо более широкую размерную линейку, и размеры таких ворот могут быть от ш. 2250 х в. 2085 м до ш. 7000 х в. 5335 мм.

Основные стандартные размеры ворот Hormann белого и коричневого цветов большую часть года имеются в наличии на складе в Москве, что является несомненным преимуществом, ведь такие ворота можно поставить в 2 раза быстрее аналогичных размеров другого производителя.

Нестандартные размеры Хёрман колеблются от ш. 2000 х в. 1875 мм до ш. 5500 х в. 3000 мм.

Промышленные ворота Hormann имеют размеры от ш. 1200 х в. 1875 мм. до ш. 6000 х в. 7000 мм.

Квалифицированную консультацию при выборе размера ворот и других параметров вашего гаража, необходимых для установки секционных ворот и автоматики Вы можете получить по телефону нашей компании в Рязани (4912) 51-02-49.

Для тех, кто строит гараж, несомненно будут интересны скидки на секционные ворота в Рязани и ворота в наличии на складе в Рязани.

< Предыдущая   Следующая >

www.vorota62.ru

Какими должны быть стандартные размеры гаражных ворот

Когда планируется устанавливать гаражные ворота размеры играют ключевую роль, так как при этом важно обеспечить достаточно пространства для проезда транспорта. Можно использовать стандартные или расчетные габариты. Но второй вариант более трудоемкий, поэтому лучше воспользоваться уже определенными величинами ширины и высоты. Эти параметры должны обеспечивать не только проезд автомобиля, но и возможность поворота с улицы в гараж, а также из помещения за его пределы.

Подробнее о понятии стандарта

Стандартизировать все возможные варианты размеров гаражных ворот не представляется возможным, так как на их определение влияет ряд факторов:

  • Вариативность моделей автомобилей, которые отличаются по размерам, их количество насколько велико, что очень сложно применить ко всем вариантам стандартную размерную сетку продукции;
  • Разделение транспорта на крупно- и мелкогабаритный требует использования гаражей разного целевого назначения: промышленных, бытовых;
  • Возможность беспрепятственного въезда на объект обусловлена углом поворота с улицы, влияет еще и расположение гаража: выше или ниже поверхности почвы;
  • Конструкция механизмов определяет габариты проема, так как могут быть установлены распашные, откатные или подъемные исполнения;
  • Марка – при этом каждый производитель предоставляет индивидуальную размерную сетку.

В целом стандарт может варьироваться в пределах: высота 196 см – 310 см, ширина 250 см – 280 см.

Если все озвученные условия усреднены, допускается принять за основу стандартные габариты воротных механизмов.

Оптимальная ширина и высота

В первую очередь учитываются размеры авто. Причем опираться рекомендуется на параметры тех автомобилей, которые будут стоять в гараже.

Разница в габаритах между разнотипными моделями значительно варьируется, поэтому гаражные створки для «жигулей» не подойдут «газели», которая превосходит по ширине примерно на 50 см. Но следует учитывать еще и допуски, чтобы транспорт свободно заезжал в проем.

Смотрим видеоролик:Разновидности ворот и их особенности

Параметры от минимальных до максимальных

Учитывая существенные расхождения в габаритах транспорта, лучше ориентироваться на разбег от наименьших до наибольших значений. Каждая конструкция имеет свои нюансы, поэтому диапазон размеров формируется в индивидуальном порядке для каждого случая.

Высота проема для гаража по ГОСТу: варьироваться от 2,3 м до 2,6 м. Помните, что высота джипа может отличаться от высоты легкового авто.

Рулонные модели

Минимальная ширина и высота, соответственно: 750х750 мм, однако, данный вариант нецелесообразно обустраивать в качестве основного въезда в гараж. Поэтому нужно исходить из размеров личного транспорта. Допустимая ширина проема складывается из ширины авто и допусков, которые в среднем составляют 30-40 см, причем с двух сторон. Усредненная высота гаражных въездных створок для легкового транспорта находится в пределах 2,2-2,5 м.

Размеры рулонных необходимо планировать с учетом, что рулонному блоку нужно место в проеме, в итоге они окажутся значительно ниже.

Если рассматривать максимальные габариты рулонных конструкций, можно изучить предложения всех производителей. Результатом будет максимальная ширина и высота, соответственно: 11х8 м.

Нужно помнить, что чем крупнее изделие, тем дороже оно обойдется. Это обусловлено общим утяжелением, а значит, в таких моделях используется усиленная фурнитура.

Откатные конструкции

Минимальные значения ширины, высоты: 3 м, 1,9 м. Этого вполне достаточно для проезда легкового транспорта. Если нужны более крупные габариты проема, размеры увеличивают до нужных значений с шагом по ширине и высоте, соответственно: 0,5 м; 0,2 м. Учитывая способ открывания, откатные конструкции можно установить в максимальных габаритах: 40х20 м.

Распашные ворота

В данном случае просчитывается достаточное количество свободного пространства рядом с проемом со стороны улицы или участка.

Правильное планирование параметров размеров и параметров напрямую связано с предполагаемой стоимостью изделия.

Минимальные параметры таких конструкций по ширине и высоте: 3х1,9 м. Наиболее распространенные стандартные размеры гаражных ворот распашного типа: 4х2 м по ширине и высоте.

Стандарт секционных конструкций

Каждая из популярных марок (Alutech, Hormann, DoorHan, RYTERNA) характеризуется определенной размерной сеткой. Причем значения некоторых размеров могут совпадать у различных производителей. Одним из параметров, значение которого существенно изменяется у продукции разных марок, является размерный шаг.

DoorHan

Стандартные значения высоты конструкций различных серий изменяются в пределах от 1 800 до 2 700/3 000 мм. Размерный шар составляет 0,1 см. Ширина варьируется от 2 000 до 3 000 мм с шагом 0,1 см.

Наиболее популярными являются варианты по ширине: 2 500, 2 700 и 3 000 мм.

Стандартные размеры секционных моделей Дорхан

Hormann

Продукция этого производителя характеризуется еще меньшим размерным шагом. Соответственно, стандартные габариты: 2 250х1 875, 2 250х2 000 и 2 250х2 125 мм.

При увеличении ширины до 2 375 и 2 500 мм значения высоты могут быть такими же, как и для предыдущего случая, но добавляется размер 2 080 мм. Другие значения ширины изменяются с шагом 0,25 см: от 2 750 до 6 000 мм.

Размерный ряд: секционных конструкций Hormann

RYTERNA

Размерный шаг у данного производителя составляет 110 мм. Соответственно, для значений ширины ворот, равных 2 500 мм и 3 000 мм, можно подобрать вариант 2 150, 2260 или 2 370 мм.

Alutech

Под этой маркой выпускаются конструкции в наиболее широком ассортименте. Размерный шаг равен 0,125 см. Минимальные параметры по ширине и высоте: 2 250х2 085 мм. Количество вариантов будет расти в соответствии с увеличением значения высоты по шагу 0,125 см.

Ворота Алютех можно устанавливать практически в любой проем гаража, они не «крадут» размеры проема в котором установлены.

Стандарты для автоматических конструкций

В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.

Тип конструкции 1:Рулонные

Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.

Тип конструкции 2:Подъемные

Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.

Тип конструкции 3:Секционный

Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.

Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия ­– от 2 до 3 м.

При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот. Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

vorotauzabora.ru

Секционные ворота Алютех: цены на стандартные размеры

1 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2500х2125 558
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
2 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2500х2250 566
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
3 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2500х2500 603
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
4 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2750×2125 639
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
5 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2750×2250 644
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
6 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 2750×2500 689
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
7 Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 703 3000×2125 693
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
8 Ворота серии Standard, S-гофр, RAL 8014 или RAL 9016 3000х2250 697
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
9 Ворота серии Standard, S-гофр, RAL 8014 или RAL 9016 3000х2500 739
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
10Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032500х2125652
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
11Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032500х2250657
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
12Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032500х2500697
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
13Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032750×2125733
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
14Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032750×2250738
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
15Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7032750×2500783
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
16Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7033000×2125787
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
17Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7033000х2250791
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
18Ворота серии Standard, S-гофр, RAL 8014 / RAL 9016 / ADS 7033000х2500850
Комплект для автоматизации Comfort 60 + 1 пульт в подарок
19Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2125621
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
20Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2250636
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
21Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2500677
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
22Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2125702
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
23Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2250718
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
24Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2500775
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
25Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000×2125780
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
26Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000х2250785
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
27Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000х2500830
Комплект для автоматизации ASG600/3KIT-L + 2 пульта в подарок
28Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2125715
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
29Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2250730
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
30Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2500х2500771
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
31Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2125796
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
32Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2250812
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
33Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»2750х2500869
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
34Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000×2125874
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
35Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000х2250879
Комплект для автоматизации Comfort 50 + 1 пульт в подарок
36Ворота серии Standard, S-гофр, «золотой дуб» или «темный дуб»3000х2500944
Комплект для автоматизации Comfort 60 + 1 пульт в подарок

m.rolsistem.ru

Секционные ворота ALUTECH

Секционные ворота ALUTECH в Самаре! Доступная цена! Сроки от 1 дня! Высочайшее качество! Грамотные мастера, точный расчет! Опыт работы с 2005 года!

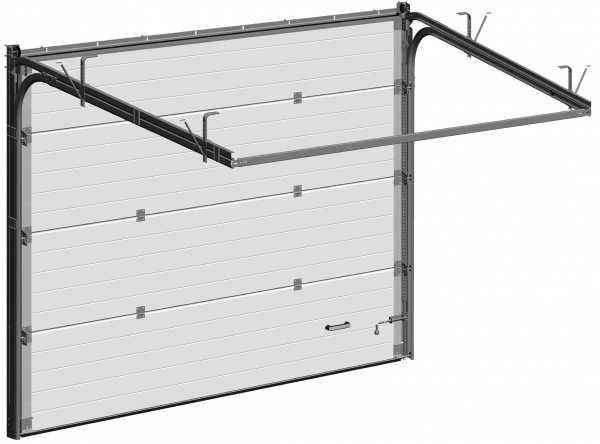

Серия TREND

Максимальный размер проема для серии Trend составляет: ширина – 6000 мм, высота – 3000 мм.
Толщина панели 40 мм.

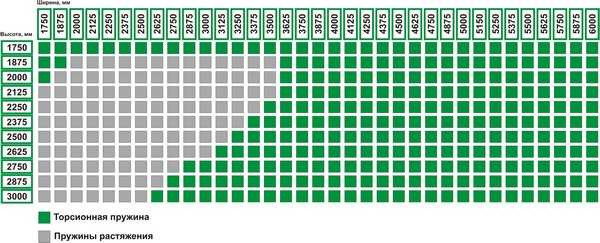

Балансировка массы подъемных ворот площадью до 7,9 м2 осуществляется при помощи пружин растяжения.

Ворота свыше 7,9 м2 комплектуются торсионными механизмами без дополнительных наценок! Защита от падения полотна обеспечивается механизмом «пружина в пружине» и храповой муфтой.
Секционные подъемные ворота серии Trend могут монтироваться практически в любой гаражный проем. Для их установки необходима перемычка над проемом всего 100 мм.
В полотно ворот серии Trend можно встроить калитку.

Стоимость ворот TREND

 СамовывозС монтажом
Размер ворот, ммВорота без ЭДВВорота + ЭДВ № 1Ворота + ЭДВ № 2Ворота без ЭДВВорота + ЭДВ № 1Ворота + ЭДВ № 2
2500х2125305003850042000345004350044500
2500х2250305003950043000345004450045500
2500х2500335004250046000375004750048500
2750х2125340004150046500380004650047500
2750х2250350004250046500390004750047500
2750х2500385004650051000385005150052500
3000х2125380004550050500430005050051500
3000х2250385004600050000430005100052000
3000х2500405004850053000455005350054500
3000х3000450005750061000510006450064500
5000х2125600006750070000670007750078500
5000х2250595006750071000670007750078500
5000х25006250077000 7000088000

Комплект электродвигателя (ЭДВ):

1) ЭДВ №1 AnMotors ASG600/3KIT + 2 д/у
2) ЭДВ №2 Marantec Комплект Comfort 50 + 2 д/у
Детали:
Тип панели: S-гофр
Цвета: 9016 (белый), 8017 (шоколад), ADS703 (антрацит), Золотой дуб, Темный дуб
Страна-производитель: Белоруссия;
Пружины растяжения, ресурс 25 000 циклов;
Фурнитура из оцинкованной стали;
Направляющие из оцинкованной стали 0,8 — 1,2мм;
Панель 40 мм с защитой от защемления.

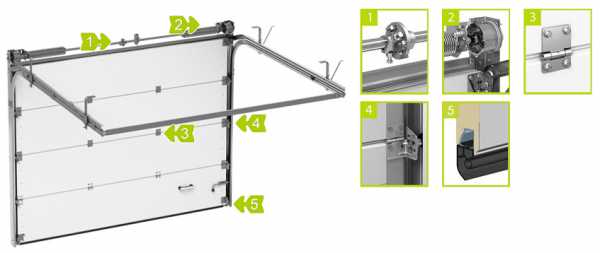

Серия CLASSIC

Максимальный размер ворот серии Classic составляет 6000 x 3085 мм.
Вес полотна компенсируется при помощи торсионных пружин, размещенных над полотном ворот. Во время опускания ворот они скручиваются, накапливая энергию, а при подъеме отдают ее. Для ворот площадью до 7,9 м2 возможна установка пружин растяжения — это позволит сэкономить, не потеряв в качестве и безопасности.

Предохранительная храповая муфта — устройство которое устанавливается на каждую торсионную пружину. В случае поломки пружины муфта блокирует вал и не дает полотну ворот упасть.
Промежуточные петли изготовлены из нержавеющей стали, и не подвержены коррозии. Благодаря своей форме, которая называется «гнутый лист», петли очень прочные и способны выдерживать значительные нагрузки.

Экономичные и доступные ворота Trend хорошо подходят для неотапливаемых гаражей и регионов с умеренным климатом.
Теплые ворота серии Classic являются оптимальным решением для регионов с холодным климатом, отапливаемых помещения и помещений с повышенной влажностью.

КАЛЬКУЛЯТОР СТОИМОСТИ ВОРОТ АЛЮТЕХ

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ (ОПЦИИ)

Калитка

Окна

Замок

Виды секционных панелей

Панели, из которых собирается полотно ворот Алютех имеют строение сендвича. То есть изнутри алюминиевый каркас наполнен теплоизолятором. Панели Алютех имеют 5 вариантов рисунка лицевой стороны, а цветовая палитра насчитывает 9 стандартных цветов (дополнительная оплата за них не требуется), и 3 оттенка натурального дерева с имитацией древесной текстуры Woodgrain. В сумме это дает 60 комбинаций отделки ворот.

Цветовая гамма панелей

Мы выбираем ALUTECH потому, что…!

— В секционных воротах Алютех применяется сэндвич-панель толщиной 45 мм, превосходящая по этому показателю, европейские аналоги. Если эта цифра вам ни о чем не говорит, приведем такое сравнение — теплопроводность нашей панели равна тепловым свойствам кирпичной стены толщиной 600 мм.Большая толщина панели придает воротам высокую стойкость ко взлому и ударным нагрузкам.

Замкнутый контур панели. Панель Алютех спроектирована так, что имеет замкнутый контур, образованный скреплением стальных листов оболочки панели.Такой замок хорошо «держит» температурные перепады и удары при резком опускании полотна.

Защита от коррозии. Защитное покрытие обладает великолепной прочностью и износостойкостью. Достигается это в результате нанесения слоя цинка, толщиной 16 мкм, и двухслойного лакокрасочного покрытия ПУР-ПА толщиной 23-35 мкм. Все лакокрасочные материалы поставляются из Германии концерном BASF и наносятся на производственных линиях зарубежного производства.

Высокие теплоизоляционные свойства достигнуты в результате использовании уплотнителей из EPDM, а так же в специальном двухлепестковом профиле уплотнителя.

Защита от защемления пальцев. Специальный профиль панелей исключает защемление пальцев между панелями, а также предотвращает зацепы и порезы.

Высокий ресурс. Механизм подъема рассчитан, минимум, на 25 000 рабочих циклов.
Это соответствует 34 годам использования, при двух рабочих циклах в день. Причем, данный ресурс действует и для экономичной серии Trend.

Производственная компания «ALUTECH» является ведущим производителем следующих систем: гаражные секционные ворота, промышленные, откатные (сдвижные), рулонные ворота (рольворота), а так же роллеты (рольставни).

При производстве ворот Алютех акцент сделан на высокое качество, инновационные системы и современный дизайн ворот.

Компания «РиМ» выбирает компанию Алютех за выдающееся качество, высокую производительность и надежность. Большинство желающих установить ворота и рольставни фирмы Алютех обращаются в нашу фирму, потому что проверенное временем качество секционных ворот Алютех, установленных в загородных домах, промышленных складах, парковках, автосервисах и авмойках говорит само за себя.

Квалифицированная консультация и профессиональный замер помогут сэкономить ваши финансы, а установка секционных ворот профессионалами нашей компании гарантирует Вам надежную, длительную эксплуатацию воротных систем Алютех.

Закажите ворота Алютех и испытайте удовлетворение и душевное спокойствие, которое приходит ко всем обладателям высококачественных ворот Алютех.

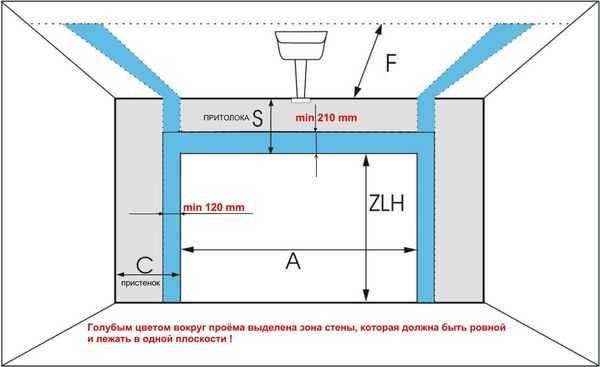

Автоматические секционные ворота Алютех: какой должен быть проем?

Подготовленные для монтажа секционных ворот Алютех проемы должны отвечать ряду определенных требований:

Материалом изготовления коробки и стен проема должен выступать бетон, кирпич, шлакоблоки, металл.
Коробка проема должна быть выполнена из прочных несущих конструкций требуемой жесткости.
Боковые поверхности проема изделий Алютекс должны быть вертикальными, нижняя и верхняя поверхность — горизонтальными и ровными. Отклонения от горизонтали/вертикали не должны составлять более 1,5-2 мм/м.
Притолока и потолок помещения должны быть ровными, прочными, не закрытыми коммуникациями, фальшпанелями и пр.
Расстояние над проемом до потолка должно составлять как минимум 280 мм для стандартной комплектации и минимум 180 мм для дополнительной комплектации.
Расстояние от проема до стенок гаражного помещения слева и справа должно быть минимум 150 мм для крепления направляющих.
Поверхность проема должна быть прочной, ровной и надежной для крепления тяжелой конструкции. При невыполнении этого условия система нуждается в производстве специального металлокаркаса.

Стандартные размеры секционных ворот Алютех и где их ставят

Для секционных ворот Алютех характерна специальная классификация моделей относительно их размеров. Выделяются следующие вариации подъемных конструкций:

Маленькие. Серия Classic с верхним расположением торсионных пружин и габаритами от 2250х2085 мм. При этом возможно изготовление систем с промежуточными значениями по высоте и ширине с шагом 5 мм, что позволяет легко подобрать модификацию под любой проем склада, гаража и т. д.
Средние. Серия Standard с пружинами натяжения, расположенными в боковых направляющих, что сказывается на их конечной стоимости (она более выгодна). Максимальные габариты – 3500х3085 мм. Уникальный способ крепления пружин защищен патентом. Аккуратно установленные концевые профили придают дополнительную привлекательность системе в сборке. Изделия подходят для оформления бытовых гаражных ограждений.
Большие. Серия промышленных конструкций, предназначенных для производственных организаций, имеет более широкую размерную линейку – от 3500х3085 мм до 7000х5335 мм. Конструкции характеризуются усилением всех элементов подъемного и прочих механизмов. Можно дополнительно установить двухвальную балансировочную систему, способствующую существенному усилению комплектации.

КАЛЬКУЛЯТОР СТОИМОСТИ ВОРОТ АЛЮТЕХ

Для заказа или расчета стоимости ворот ALUTECH звоните по т. (846) 300-48-65 (многоканальный) или вызывайте замерщика с образцами (БЕСПЛАТНО по г. Самара.)

В нашем магазине-салоне «ВОРОТА и ЖАЛЮЗИ» на ул. Пионерская, 100 представлены действующие образцы автоматических ворот Алютех, приезжайте, включайте, трогайте панели, слушайте громкость работы привода, проверяйте плавность хода — в общем, делайте с ними что хотите!

14 июня 2017 года

www.imperia-rim.ru

Определяемся со стандартным размером гаражных ворот

Возведение загородного дома обычно сопровождается строительством гаража. Одна из наиболее значимых его частей – это ворота.

При разработке проекта важно учесть все нюансы. Недостаточные размеры или неверно подобранный тип ворот в дальнейшем обязательно отразятся на эксплуатации всей конструкции.

Поэтому и разрабатываются подробный план и проект.

Отдельно стоит говорить о ширине ворот, в частности стандартной. Можно ли заказывать стандартные ворота, и каковы на самом деле стандарты?

Понятие стандарта

Прежде всего, нужно заметить, что нет общепринятых и повсеместно использующихся стандартных значений для определения размеров, в частности ширины.

Их просто невозможно установить на государственном уровне ввиду существования очень многих факторов.

  • Большое разнообразие марок и моделей автомобилей, которые могут существенно отличаться габаритами.
  • Назначение самих ворот. Они могут быть промышленными, предназначенными для установки на различных производственных и промышленных объектах, и гаражными, то есть используемыми для частных гаражей, которые практически всегда имеют меньшие размеры.
  • Вариант въезда в гараж тоже может различаться. Здесь имеет значение и расположение объекта выше или ниже нулевого уровня, и угол поворота с подъездной дорожки.
  • Существенные отличия в строении разных типов ворот. Например, для ширины секционных ворот имеет значение размер стандартных составляющих панелей.
  • Производитель. Каждый производитель вводит свои стандарты, так как он ориентирован на различные рынки.
  • Назначение по количеству автомобилей. Если говорить только о гаражных воротах, то габариты самого гаража и то, сколько машин должно и может там находиться единовременно, тоже много значат.

Поэтому рассматривать стандартные размеры ворот имеет смысл только лишь в привязке к этим факторам.

Оптимальная ширина и другие габариты

Когда встает вопрос, какая же должна быть ширина ворот в гараже, чаще говорят о понятии оптимальных размеров. Конечно, первостепенное значение имеет то, для какого автомобиля будет использоваться гараж.

Например, поперечные размеры «семерки» Жигули всего 1 м и 62 см, в то время как S6 модель Ауди больше на 24 см.

Эта разница кажется небольшой, особенно для опытных водителей. Но если измерить обычную Газель, то она уже на полметра шире тех же Жигулей.

Еще один важный момент в определении ширины ворот, которая будет оптимальной, это ее привязка к высоте. Этот фактор появляется у всех производителей любых типов воротных механизмов.

При минимальном значении ширины вряд ли производитель возьмется изготовить очень высокие ворота.

Стандарт в определении минимума и максимума

Более определенно можно говорить только о минимальных и максимальных размерах. Они оговариваются также для разных типов ворот, но имеют схожие значения даже у разных производителей.

Рулонные ворота

Начинаются размеры с L 750*B 750 мм, где L – это значение ширины, а B – высоты. Однако делать в гараже такие габариты проема не имеет никакого смысла.

Чтобы запланировать размер ворот, нужно принять за основу габариты автомобиля. Пусть средний размер – 1,8 м.

С каждой стороны для удобства въезда нужно прибавить около 30–40 см. Получается 2,4 м. Это и есть средняя ширина. При этом высота для легковых машин будет около 2,2–2,5 м.

Максимальные размеры рулонных ворот достигают 11х8 м. Их минус – в довольно высокой стоимости, так как за счет увеличения линейных габаритов происходит значительное утяжеление всей конструкции и, соответственно, усиление подъемных механизмов.

Откатные ворота

Они относятся к ангарному типу. Сейчас именно такие конструкции могут достигать наибольших габаритов – 40х20 м.

Для частных гаражей не нужны настолько большие конструкции. Их минимальные стандартные размеры – 3 м по ширине и 1,9 м по высоте. Шаг изменения стандартных габаритов – 0,5 м и 0,2 м соответственно.

Распашные ворота

Хотя не требуют места для совершения отката, их стандартные габариты не существенно отличаются от откатных. Так же как и в предыдущем случае, минимальные стандартные (оптимальные) габариты составляют 3 м на 1,9 м или 2 м.

Стандартные размеры секционных гаражных ворот

Если принято решение об установке секционных ворот, вторым пунктом стоит вопрос о производителе. В данном случае это имеет огромное значение для определения стандарта.

Одновременно с этим вводится понятие «размерный шаг». Он сильно различается у всех производителей. Кажется, что 15–20 см ничего не значат, но это напрямую влияет на конечную стоимость изделия.

Несмотря на то, что для направляющих расстояние будет практически одинаково для всех, отличаться могут другие показатели.

Из известных производителей возьмем, например, Alutech и DoorHan. У них совершенно не соотносятся требования к габаритам притолоки.

Неодинаковые требования к величине проема предъявляются и в зависимости от использования типов пружинных механизмов – торсионных и растяжения.

Рассмотрим отдельно некоторых наиболее известных производителей.

DoorHan

Наиболее часто продаваемыми и декларируемыми как стандартные являются ворота со значением ширины 2500, 2750 и 3000 мм. При этом высота начинается с 2100 мм.

Этот производитель предлагает шаг в изменении линейных размеров в 100 мм, поэтому здесь есть немного больший выбор.

Hormann

Стандартные размеры начинаются от 2250 на 1875 мм, а заканчиваются параметрами 6000 на 3000 мм. Шаг в изменении габаритов – 125 мм. Наиболее часто поставляемых вариантов всего три по высоте – это 2000, 2125, 2250 мм, а по ширине четыре – 2375, 2500, 2750, 3000 мм.

Однако здесь нужно еще учитывать, что в конструкции могут быть использованы разные типы направляющих. Они подразумевают возможность увеличения размеров лишь до определенного предела каждая.

RYTERNA

Производитель представляет на рынке несколько стандартных размеров.

Для двух вариантов ширины – 2500 и 3000 мм – есть возможность выбора из трех разных высот – 2150, 2260, 2370. То есть в данном случае шаг изменения высоты составляет 110 мм.

Если посчитать в целом, то примерно такие же стандартные габариты может иметь и продукция других производителей. Но в данном случае слишком маленькое разнообразие – всего шесть стандартных размеров.

Alutech

Наибольшее разнообразие серийных ворот представляет именно этот производитель. Шаг изменения показателей для линейных размеров – 125 мм.

Ширина начинается с общего практически для всех числа – 2250 мм. Но при этом высота имеет начальное значение – 2085 мм.

Дальше идут размеры 2210, 2335 мм и так далее. Это довольно существенно отличается от предложений других производителей.

Попробуем применить эти данные к конкретному автомобилю, например, ранее уже упоминавшейся Ауди S6.

Необходимая высота определяется просто – нужно к габаритам самой машины прибавить около полуметра, можно немного больше. Получаем около 2,2 м.

Смотря на предложения разных производителей, получаем такую картину – возможно сделать ворота с высотой в 2150, 2210, 2250 и 2260 мм.

Теперь просчитаем ширину. Необходимо к 1,82 м прибавить 80 см (по 40 с каждой стороны). В сумме получаем 2,62 м.

У компании Alutech один из стандартных размеров 2625 мм, у DoorHan подходят два варианта – 2600 и 2700. Здесь нужно хорошо задуматься, так как настолько с первого взгляда незначительная разница может заметно повлиять на стоимость ворот.

У производителя Hormann тоже получаются довольно интересные варианты. Шаг размерности, как и у Alutech, равняется 125 мм, однако есть всего несколько размеров, считающихся потоковыми (или стандартными). Поэтому приходится выбирать – немного заузить размер (2500 мм) или, наоборот, увеличить (2750 мм).

Сильное увеличение в определении размеров секционных ворот не является оправданным. Это влечет за собой не только большие финансовые вложения на этапе покупки ворот, но и более существенные затраты на обогрев гаража.

Стандартные размеры автоматических гаражных ворот

Стандарты для габаритов автоматических ворот могут отличаться от тех, которые имеют только ручное управление. Это напрямую связано с тем, что автоматические практически во всех случаях предполагают наличие дополнительного места для установки механизма открывания.

Все типы ворот, представленные на рынке, могут оснащаться автоматикой.

Рулонные ворота с автоматическим приводом почти не требуют дополнительного места и в гаражном помещении, и снаружи. Их конструкция по принципу напоминает рольставни.

Полотно состоит из ламелей, которые с помощью привода будут наматываться на оснащенный защитным коробом барабан.

Стандартные их размеры совершенно не отличаются от ручных. Это обусловлено особенностями установки: монтаж возможен даже в проеме, не говоря об установке снаружи и внутри.

Подъемные также могут быть автоматическими. Но они все реже встречаются из-за некоторого неудобства конструкции.

Секционные автоматические ворота могут иметь немного большие стандартные размеры по сравнению с тем же типом, но с механическим или ручным принципом открывания.

Хотя они и являются наиболее распространенными, здесь есть некоторые нюансы в определении габаритов для установки в конкретный проем.

Дело в том, что такие ворота требуют дополнительного места не только сверху для притолоки, но и по бокам для того, чтобы установить направляющие, по которым будет двигаться полотно.

Если проем соответствует стандартным размерам одного из производителей, то могут не подходить внутренние габариты гаража.

Поэтому при выборе этого типа необходимо обязательно советоваться со специалистом, который для конкретного гаража поможет подобрать оптимальные размеры из имеющихся стандартных.

tech-gate.ru

Секционные ворота Алютех: цены на стандартные размеры

Предлагаем вашему вниманию уникальную акцию на секционные ворота стандартных размеров (электропривод по желанию). Все ворота уже готовы — забрать их можно уже сегодня (или заказать доставку)!

Не упустите эту замечательную возможность сделать свой гараж теплым, современным и комфортабельным вместе с автоматическими воротами Дорхан или Алютех.

Гарантия лучшей цены! Если вы найдете изделия по более низкой цене, мы сделаем лучшее предложение или дадим такую же цену. Вам достаточно предоставить информацию об альтернативном предложении.

Комплектация и внешний вид полотна гаражных ворот

Прайс-лист на стандартные размеры*

Номер комплекта Размер ворот, мм Состав комплекта Цена за комплект
3 2500х2125 Ворота серии TREND с пружинами растяжения 36 000
Комплект двухсторонних ручек HGI-40.006
4 2500х2250 Ворота серии TREND с пружинами растяжения 36 500
Комплект двухсторонних ручек HGI-40.006
5 2500х2500 Ворота серии TREND с пружинами растяжения 39 800
Комплект двухсторонних ручек HGI-40.007
6 2750х2125 Ворота серии TREND с пружинами растяжения 40 300
Комплект двухсторонних ручек HGI-40.008
7 2750х2250 Ворота серии TREND с пружинами растяжения 40 700
Комплект двухсторонних ручек HGI-40.009
8 2750х2500 Ворота серии TREND с пружинами растяжения 45 400
Комплект двухсторонних ручек HGI-40.010
9 3000х2125 Ворота серии TREND с пружинами растяжения 44 800
Комплект двухсторонних ручек HGI-40.012
10 3000х2250 Ворота серии TREND с пружинами растяжения 44 500
Комплект двухсторонних ручек HGI-40.013
11 3000х2500 Ворота серии TREND с пружинами растяжения 47 200
Комплект двухсторонних ручек HGI-40.014
12 5000х2125 Ворота серии TREND с торсионными пружинами 70 600
Комплект двухсторонних ручек HGI-40.015
13 5000х2250 Ворота серии TREND с торсионными пружинами 70 100
Комплект двухсторонних ручек HGI-40.015

* Актуальность прайса: 15.09.2018

Рассчитать стоимость секционных ворот Заказать обратный звонок

До конца акции осталось

Узнайте подробности по телефону!

www.rolsistem.ru

Секционные ворота Алютех — цена 38000 руб на ворота Alutech

Применение секционных ворот Алютех

Гаражные ворота «Алютех» широко используются при строительстве коттеджей, гаражей и паркингов.

Достоинства секционных ворот Алютех

  • Удобство и простота использования,

  • надежность и безопасность,

  • хорошая герметизация проема,

  • отличная теплоизоляция.

Секционные гаражные ворота обладают рядом неоспоримых преимуществ по сравнению с другими видами ворот. Полотно секционных ворот для гаража состоит из нескольких секций, подвижно соединенных между собой с помощью стальных петель. Двигаясь по направляющим, полотно ворот переходит из вертикального (закрытого) положения в горизонтальное (открытое), уходя под потолок. Такая траектория движения полотна гаражных ворот позволяет сохранить размеры проема, экономит пространство перед воротами и внутри гаража. Благодаря этим характеристикам секционные гаражные ворота набирают все большую популярность.

Гаражные ворота «Алютех» обеспечивают безопасную эксплуатацию для всех членов семьи. Ворота соответствуют директивам Европейского союза в области безопасности продукции, что подтверждено протоколами испытаний. Наличие протоколов позволяет наносить на гаражные ворота «Алютех» маркировку СЕ.

Следует отметить, что автоматические гаражные ворота «Алютех» обладают отличными прочностными характеристиками. Это гарантирует надежность и долговечность эксплуатации. Гаражные ворота «Алютех» производятся из энергоэффективных панелей и имеют уплотнение по всему периметру, что обеспечивает комфортную температуру внутри помещения.

Виды управления секционными воротами Алютех

Секционные гаражные ворота можно без труда открывать и закрывать вручную, так как их вес скомпенсирован пружинным механизмом. Для подъема гаражных ворот «Алютех» требуется приложить усилие не более 150Н (≈ 15 кг).

Автоматические гаражные ворота «Алютех»

Гаражные ворота, оснащенные электроприводом, обеспечат дополнительный комфорт в управлении воротами. Автоматические ворота для гаража «Алютех» c дистанционным управлением легко и удобно управляются прямо из автомобиля. Это особенно удобно в плохую погоду — в дождь или снег. Чтобы открыть автоматические ворота, необходимо всего лишь нажать кнопку на пульте дистанционного управления, и ворота открыты. Важно, что в случае перебоев с электропитанием автоматические гаражные ворота можно перевести в ручной режим управления при помощи механизма разблокировки.

Автоматические ворота для гаража просты и безопасны в управлении. При столкновении с препятствием ворота останавливаются и затем откатываются назад. Автоматические ворота «Алютех» соответствуют требованиям безопасности Европейского союза, Республики Беларусь, Украины и Российской Федерации.

Ресурс пружин, применяемых в гаражных воротах «Алютех», рассчитан на 25 000 циклов подъема-опускания, что ориентировочно соответствует 17 годам эксплуатации (по четыре подъема-опускания ворот ежедневно на протяжении всего периода).

Стоимость

Рассчитать цену секционных ворот Алютех можно самостоятельно в разделе Калькулятор.



Подъемные секционные ворота. Типы гаражных ворот «Алютех»

Компания «Алютех» предлагает два типа гаражных ворот, отличающиеся друг от друга системой балансировки полотна.

Гаражные подъемные ворота серии Classic

Максимальный размер ворот данной серии составляет 6000 x 3085 мм.

Компенсация веса полотна осуществляется при помощи торсионных пружин, расположенных над полотном ворот.

Конструктивные особенности



  • В подъемных воротах «Алютех» применяется регулируемая соединительная муфта, которая позволяет при монтаже ворот проворачивать две части вала относительно друг друга. Это позволяет обеспечить равномерное натяжение тросов.
  • В стандартный комплект подъемных гаражных ворот входит специальное устройство (предохранительная храповая муфта), которое устанавливается на каждую торсионную пружину. В случае поломки пружины это устройство блокирует вал и не дает полотну ворот упасть. Храповые муфты поставляются без дополнительной надбавки к цене.
  • Промежуточные петли из нержавеющей стали обладают высокими антикоррозийными свойствами. Петля имеет форму «гнутый лист», благодаря чему обладает высокими прочностными характеристиками и обеспечивает надежное соединение воротных панелей.
  • В конструкции ворот применяются регулируемые роликовые кронштейны. Кронштейны позволяют регулировать степень примыкания сэндвич-панелей к проему, обеспечивая тем самым дополнительную тепло-и звукоизоляцию ворот. Кронштейны изготовлены из коррозийно-стойких материалов (нержавеющая сталь и алюминий). Данные материалы не подвержены коррозии, что гарантирует надежную работу ворот на протяжении всего срока их эксплуатации.
  • По всему периметру подъемные ворота оснащены резиновыми уплотнителями на основе полимерного каучука, которые перекрывают стыки и в сочетании с направляющими обеспечивают надежную герметизацию проема.
    Скрытый монтаж концевых профилей придает дополнительную привлекательность воротам в сборе. Верхний и нижний профили не видны с внешней стороны ворот.



Типы монтажа подъемных ворот

Три типа монтажа гаражных ворот (низкий, стандартный и высокий) позволяют устанавливать гаражные подъемные ворота Classic практически в любой гаражный проем.

Для монтажа ворот Classic необходима перемычка всего 100 мм при ручном управлении и 125 мм при использовании электропривода.

Более подробную информацию можно получить в буклете «Описание конструкции и технические данные для монтажа гаражных секционных ворот серии Classic и Standard».



Типы панелей гаражных ворот

Толщина сэндвич-панели «Алютех» 45 мм. При производстве панелей используется оцинкованная стальная лента толщиной 0,4 мм с цинковым покрытием 16 мкм. С лицевой стороны панели применяется полиуретановое покрытие, модифицированное частицами полиамида (ПУР-ПА) толщиной 20-25 мкм. Панель имеет замкнутый контур: лицевой и внутренний стальные листы скреплены между собой вверху и внизу панели.

Секционные ворота «Алютех» в равной степени идеально подчеркнут архитектуру как современного дома в стиле hi-tech, так и коттеджа в классическом исполнении.

Благодаря различным вариантам рисунков (микроволна, горизонтальный гофр, филенка) секционные ворота идеально сочетаются с любым отделочным материалом.

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элемент престижа и индивидуальности.

Возможность окраски ворот «Алютех» в любой цвет, имеющий близкое соответствие цветовой палитре RAL, позволяет добиться идеального цветового сочетания с окнами, кровлей и фасадом здания.

9 цветов по стандартной цене:





provorota96.ru
