Сэндвич дымоход из нержавейки – схема устройства, пошаговая инструкция по сборке и монтаж своими руками

Дымоход-сэндвич из нержавейки: размеры, установка

Дымоход сэндвич из нержавейки обладает высокой степенью безопасности и наиболее эффективно среди других видов труб выводит продукты сгорания из помещения. Чтобы правильно подобрать изделие, необходимо разобраться в технических характеристиках и особенностях его работы.

Дымоход-сэндвич из нержавейки

Содержание статьи:

Что это такое и для чего он нужен

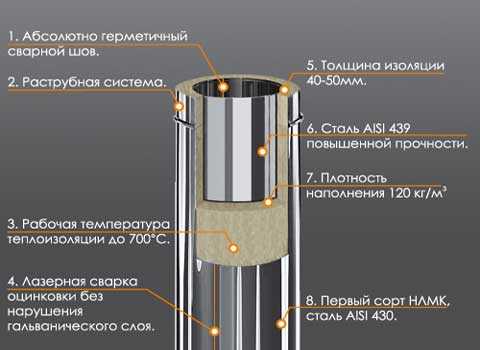

Данный тип вентиляции является усовершенствованным видом дымохода. В отличие от простой конструкции из нержавейки сэндвич состоит из двух труб, помещенных друг в друга. В пространстве между трубами находится негорючий утеплитель. Наличие теплоизоляции обеспечивает такие преимущества этой конструкции:

  • поскольку изолятор не горит, а внешняя труба не нагревается до высоких температур, то изделие обладает высокой степенью пожаробезопасности;
  • не образуется конденсат на стенках внешней трубы;
  • уменьшаются теплопотери, повышается КПД отопительного оборудования;
  • рекомендована к установке на улице;
  • простота монтажа, с которым справится любой хозяин.

Чаще всего в дымоходах сэндвич из нержавеющей стали в качестве теплоизоляционного материала используют каменную вату или перлитовый песок. Простота конструкции позволяет сделать такой дымоход самостоятельно. Сэндвич-система нужна для удаления из помещения продуктов горения следующих отопительных приборов:

  • газовые и твердотопливные котлы;
  • камины;
  • печи и др.

Также данный тип дымохода не только обеспечивает высокое качество вентилирование помещения, но и повышает производительность отопительного прибора. В камеру сгорания не попадает холодный воздух, благодаря чему не тратится топливо на ее обогрев.

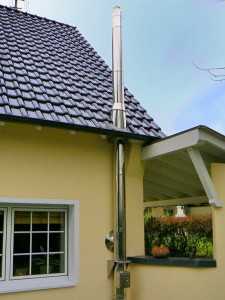

Для укладки вентиляции в неотапливаемом помещении или с внешней стороны здания трубы следует утеплить. В сэндвич-системе уже выполнена качественная теплоизоляция, что существенно сокращает время на монтаж.

Технические характеристики

Качество материала изготовления определяет срок службы изделия и степень нагрева внешних стенок. Трубы для сэндвич-системы делают из таких видов нержавеющей стали:

  • AISI430 — низколегированная, наиболее дешевый вариант;
  • AISI439 — в состав входит титан, благодаря чему повышается устойчивость материала к высоким температурам и коррозии;
  • AISI316 — легирование никелем и молибденом увеличивает жаропрочность и кислотостойкость.

Толщина теплоизоляционного слоя составляет 25-60 мм. Дымоходы различаются по таким показателям, как размер, диаметр труб, вес конструкции. Диаметр зависит от показателя выделяемой теплоэнергии:

  • 115 мм выбирают преимущественно для обустройства одностенной вентиляции;
  • 120 мм предназначен для монтажа двустенных дымоходов вертикального типа;
  • 150х250 мм — этот вид устанавливают в местах с повышенной технической нагрузкой, поэтому толщина стали в трубах составляет 3,5 мм;
  • 160 мм — используется оцинкованная сталь, которая имеет толщину 0,5 мм, поэтому способна выдержать температуру до 90°С;
  • 300 мм — конструкция имеет высокие технические показатели, трубы обладают наилучшей прочностью и износостойкостью.

Принцип работы

Дымоходные трубы сэндвич являют собой систему дымоудаления для обогревающих устройств. Внутри системы должно хватать тяги, чтобы обеспечить качественное удаление продуктов горения. Трубы подсоединяются к выводному патрубку котла, колонки, печи или другого устройства. Желательно, чтобы на пути до выходного отверстия наружу было не более одного изгиба. Чем больше поворотов, тем ниже становится тяга.

При этом все стыки должны быть тщательно герметизированы. Изолирующее вещество должно быть термостойким, чтобы не повредилось в процессе эксплуатации. Если места соединений будут плохо промазаны герметиком, есть большая вероятность возникновения задымления помещения. Благодаря теплоизоляции и герметизации труб на всей их протяженности внутри канала поддерживается ровная температура. Это, в свою очередь, обеспечивает устойчивую тягу.

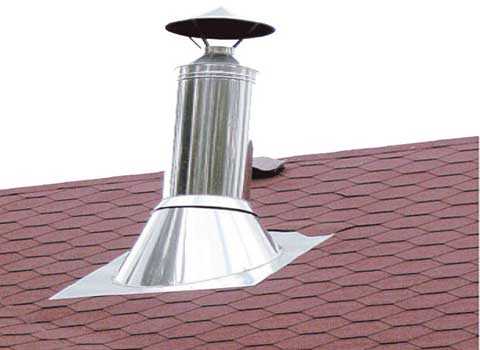

Во время работы дымохода внешняя труба не нагревается до высоких температур, что снижает риск возникновения пожара. Это особенно важно в местах прохода дымохода через кровельный материал. Небольшой нагрев внешней оболочки позволяет сузить размер отверстия в кровле, стене или другом перекрытии, через которое проходит труба. Кроме того, есть возможность приобрести и установить специальные модули, предназначенные для переходов сквозь перекрытия.

Срок службы такого дымохода

Срок эксплуатации сэндвич-системы зависит от материала изготовления, толщины стенок труб, а также качества сварного шва. Если сравнивать разные изделия, имеющие одинаковую толщину стен, то самый короткий срок эксплуатации у дымохода марки AISI409, а дольше всего прослужит AISI321.

Производители заявляют, что сэндвич-система способна функционировать на протяжении 10-15 лет. Но чаще всего данный показатель не соответствует действительности, поскольку это возможно при точном соблюдении всех условий эксплуатации. На практике трубы выполняют свои функции на протяжении 5-10 лет в зависимости от температурного режима и места размещения.

Как выбрать

Чтобы правильно выбрать сэндвич-систему, нужно обратить внимание на такие аспекты:

  1. Материал изготовления. Чем прочнее сталь, тем дольше прослужит дымоход.
  2. Теплоизолирующий материал. Он должен выдерживать температуру до +700°С. Еще следует учитывать степень его заполнения в дымоходе.
  3. Качество сварочных швов. Когда планируется установка вентиляции для твердотопливных котлов, желательно отдавать предпочтение сварке лазером. Она обеспечивает высокое качество соединения, что дает полную герметичность конструкции. Для газовых котлов подходят стыки с катаным швом.

Наружная и внутренняя трубы должны быть выполнены из нержавеющей стали, поскольку внутри образуется конденсат. Когда внутренняя труба изготавливается из оцинкованной стали, такой дымоход можно устанавливать только для газовых устройств. Выбирать систему вентилирования можно тогда, когда произведены все необходимые расчеты.

Изготовление и установка дымохода своими руками

Чтобы сделать своими руками систему сэндвич, понадобятся такие материалы:

  • лист нержавеющей стали или готовая труба нужного диаметра;
  • лист стали с оцинкованным покрытием;
  • теплоизоляция.

При выборе изолятора следует опираться на его пожароустойчивость. Сборка состоит из следующих этапов:

  • листовой металл сворачивают, чтобы получить внешний и внутренний контуры нужного диаметра;
  • внутренний элемент укутывают утеплителем рулонного типа;
  • затем все вставляют во внешнюю трубу.

Если есть сомнения по поводу качества сборки и пожароустойчивости конструкции, ее желательно поместить в короб. Внутреннее пространство при этом заполняют керамзитом. Так можно сделать систему сэндвич из трубы нержавейки.

Установка готовой конструкции выполняется так:

  • на выходной патрубок надевают переходник и тщательно промазывают стыки герметиком;
  • после высыхания все фиксируют с помощью хомута;
  • если на протяженности от патрубка до отверстия в стене есть повороты, все стыки тоже промазывают герметизирующим материалом;
  • проход в стене делают с небольшим зазором;
  • в проем помещают базальтовый картон;
  • пространство плотно заполняется базальтовой ватой.

Можно приобрести специальные проходные блоки. Поскольку сэндвич-система представляет собой готовую конструкцию, выполнить ее монтаж несложно. Главное — внимательно проверять качество герметизации всех стыков.

trubyda.ru

Двустенные дымоходы сэндвич из нержавеющей стали: устройство и установка

  • Преимущества двухстенных дымоходов
  • Устройство
  • Что нужно знать, чтобы безошибочно произвести монтаж дымохода сэндвич?
  • Дымоходы чаще всего изготавливают из нержавеющей стали. Стальную конструкцию отличают надежность и универсальность, простота монтажа. Их альтернативные виды, кирпичные или керамические, в отличие от них, имеют большой вес, повышенное конденсатообразование и низкую ремонтопригодность, для их устройства необходим специально возведенный фундамент, а сам монтаж значительно трудозатратнее.

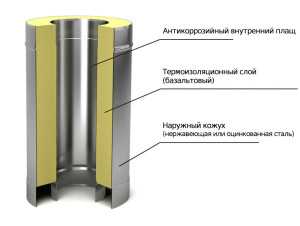

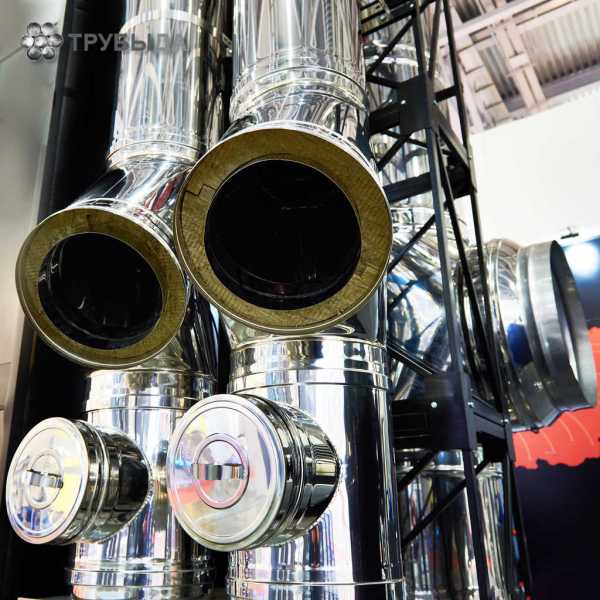

    По строению дымоходы сэндвич из нержавеющей стали – это двустенные трубы с проложенным между ними слоем теплоизолирующего материала. Чаще всего в этой роли выступает базальтовая минеральная вата или вспученный перлитовый песок. Благодаря его модульной конструкции можно получить практически любую требуемую конфигурацию.

    Стальные дымопроводы производятся нескольких видов. Одни из них предназначены для твердотопливных котлов, другие – для газовых. Дымоходы сэндвич для газовых котлов способны выдерживать температуру порядка 400–450. Они выполнены из нержавеющей стали (0,4–0,5) с добавлением титана. Для твердосплавных – используют жаропрочную сталь (толщина 1 мм). Их рабочая температура достигает 650°. Они устойчивы к возгоранию сажи.

    https://www.youtube.com/watch?v=2mPS_1RR-kk

    Преимущества двухстенных дымоходов ↑

    • Огнестойкость – основную нагрузку от высокой температуры берет на себя слой теплоизоляции, не позволяя тем самым разогреваться внешнему контуру до критических параметров.
    • Влагостойкость – они быстрее прогреваются, что снижает возможность образования на внутренней поверхности его конструкции конденсата. Этому же способствует также наличие теплоизоляции в сэндвич-структуре. Таким образом, в подобных конструкциях будет скапливаться меньше отходов в виде сажи, что позволит чистить их реже.
    • Устойчивость к агрессивным средам
      – дымоходы из нержавеющей стали сэндвич устойчивы к воздействию агрессивных кислот, которые образуются во время горения топлива. Этим объясняется, в частности, высокий срок службы.
    • Простота монтажа и легкость конструкции – эти дымоотводы из стали имеют небольшой вес, поэтому нет необходимости в устройстве прочного фундамента под печь или камин. Поэтому проводить установку системы может и один человек. Все детали двустенных сэндвич дымоходов легко между собой соединяются. Это дает возможность огибая препятствия, изменяя угол наклона, наращивая дымовой канал до требуемой длины осуществлять крепление к стенам и кровле.

    На этом преимущества описываемых конструкций не кончаются. В список можно добавить привлекательность внешнего вида, быстроту монтажа и т. д. Правда, по стоимости они уступают кирпичным с их ремонтом, но это со временем полностью окупается, так как сэндвич трубы для дымохода (многочисленные отзывы владельцев домов тому лишнее подтверждение) можно долгие годы эксплуатировать без проблем.

    Устройство ↑

    За последние годы на рынке теплотехнического оборудования произошли резкие перемены – он почти полностью переориентировался на использование в дымоотводных элементах нержавейки. Дымоходы сэндвич из оцинкованной стали, как показала практика, прекрасно противостоят негативным атмосферным явлениям, высоким температурам, а также агрессивным средам.

    Элементы позволяют стыковать между собой трубы, выполнять изгиб канала, чтобы обеспечить обхождение элементов конструкции дома, прохождение трубы через перекрытия и т. п.

    Отметим некоторые из основных конструктивных элементов дымохода сэндвич.

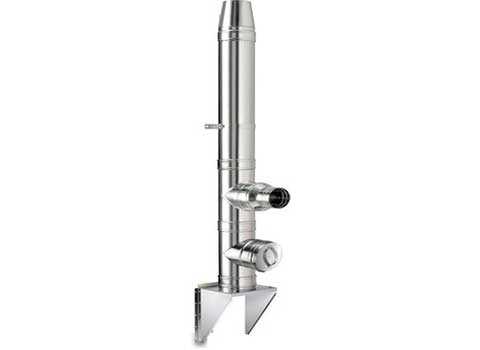

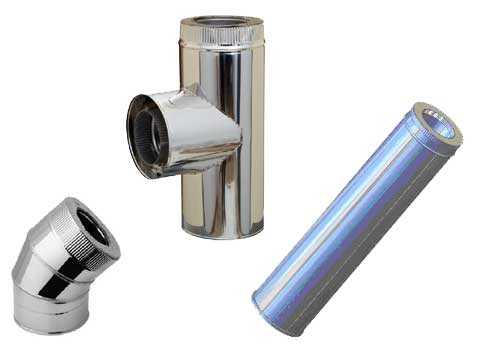

    • Труба сэндвич – такие трубы имеют разную длину и диаметр, а это позволяет использовать их для отопительных устройств разной модификации и мощности.
    • Тройники – их используют для подключения дымоотводов к топкам отопительных приборов и для устройства разветвлений дымового канала.
    • Колено – с его помощью устраивают изгиб дымоотвода. Вид коленьев-отводов (90, 40, 30 или 15°) выбирают в зависимости от требуемого угла изгиба.

    Можно выделить также ревизионный тройник, конденсатосборник, устье, стеновой хомут, опорную консоль и другие.

    Что нужно знать, чтобы безошибочно произвести монтаж дымохода сэндвич? ↑

    Инструкция и схема монтажа дымохода сэндвич достаточно проста, ее выполнение не требует серьезных умений и навыков, однако, как и в любом деле, «трудности» могут заключаться в нюансах, которые многие могут посчитать совершенно незначительными.

    Какие нюансы нужно учесть ↑

    Установка сэндвич дымохода начинается от отапливаемого устройства.

    Важно!

    • У дымовых труб не должно быть уступов.
    • Максимальная температура газов, выводящихся по трубе, равна 500°С.
    • Трубы можно отводить под углом 30°.
    • Поперечное сечение наклонных участков трубы должно быть не меньше, чем у вертикальных. Они не должны иметь шероховатостей.
    • Если кровля выполнена из горючих материалов и для топки используются дрова или торф, то следует установить искроуловители из металлической сетки (5 х 5).
    • Дымоход защищают от атмосферных осадков с помощью различных насадок, например, зонтом или дефлектором. Но они при этом не должны препятствовать, чтобы дым свободно выходил из трубы.
    • Любая коммуникация, скажем, газовый трубопровод, электрическая проводка не должна соприкасаться с дымоходом.

    Схема установки: основные моменты ↑

    Первое звено дымоходной трубы соединяют с трубой печи, камина или другого отопительного устройства и закрывают его заглушкой, чтобы ограничить исходящий жар. Далее вставляют трубы одну в другую – концом меньшего диаметра в другую.

    https://www.youtube.com/watch?v=c2qJ74CCw58



    Звенья трубы необходимо собрать так, чтобы позволить образовавшемуся конденсату стекать беспрепятственно вниз.

    Необходимо состыковать и наружную трубу, и внутреннюю. Сделать это одновременно достаточно сложно. Есть более простые варианты. Внутренние трубы выпускают на 15см и соединяют сначала их. Как это получается будет достаточно хорошо видно. Затем состыковывают внешние трубы. Чтобы усилить полученный стык, это место оборачивают стальным хомутом и стягивают его проволокой или болтами, гайками. Желательно покрыть трубу слоем герметика, выдерживающего температуру в 1000°С.

    По этому же принципу крепят тройник, наконечник, угол, зонт. Дымоход крепят к стене кронштейнами шагом в 2 м. Для снижения нагрузки тройник крепят к стене опорными кронштейнами. При необходимости можно использовать горизонтальные звенья, не превышающие метра.

    Сэндвич трубы бывают оклеены пленкой. Не забудьте после сборки эту пленку снять.

    © 2019 stylekrov.ru

    stylekrov.ru

    Сэндвич дымоход из нержавеющей стали: цены, отзывы и монтаж

    Обновлено:

    2016-09-05

    Каковы цены сэндвич дымоходов из нержавеющей стали? Этот вопрос интересует многих людей. Дымоходы сэндвич из нержавейки имеют приемлемые цены и прекрасные инженерные характеристики. После того, как промышленники стали оборудовать отопительные устройства сразу готовыми дымопроводами, поставщики решили повысить производство нержавейки. Поскольку именно она стала главным сырьем для изготовления необходимых деталей. Проще всего из легированного металла изготовить трубы, которые всегда отвечают определенным стандартам.

    Содержание статьи

    Принципы изготовления и свойства

    Двусторонняя труба производится по достаточно простому, но очень действенному принципу. Для внутренней части трубы используется огнестойкая и очень прочная нержавеющая сталь, способная выдержать температуру примерно в 1000°C без всяких сложностей. А вот наружный слой представляет собой трубу более значительного диаметра из такого же крепкого материала, но имеет больше показной характер. В качестве этого материала может использоваться как более тонкая нержавейка, так и оцинкованная сталь.

    Главным свойством сэндвич трубы можно назвать термоизоляцию, расположенную между внутренним и наружным слоем. Минеральная базальтовая вата является теплоизолятором. Она выдерживает температуру от 600°C до 1000°C. Так же она не предрасположена к коррозии и механическому повреждению от всевозможных нагрузок.

    Для того, чтобы все слои связать воедино и отцентрировать трубы относительно друг друга, используют сегментальное кольцо. Оно применяется как перемычка между слоями в середине теплоизолятора и по краям деталей. Главная цель сегментальных колец обеспечить надежность всего устройства, не образовывая при этом тепловых мостиков.

    Устройство

    • внутренняя труба из нержавеющей стали толщиной 0,5-1,5 мм;
    • термоизолятор из базальтовой, минеральной ваты толщиной 15-45 мм;
    • сегментальные кольца и заглушки;
    • наружная труба из оцинкованной и нержавеющей стали, меди и алюминия толщиной 0,3-1 мм.

    Когда проектируется дымоход из нержавеющей стали сэндвич, главным является внутренний диаметр. А при выборе опорных механизмов и перекрытий берется в расчет наружный диаметр.

    Чтобы построить полностью функциональный дымоход сэндвич, необходимо изготовить отдельные части, из которых впоследствии соберется дымоход требуемой конфигурации. Все нужные элементы производятся, учитывая двухслойную структуру.

    Двухсторонние трубы: преимущества и недостатки

    Преимущества. Благодаря тому, что внутренняя труба имеет термоизоляцию, происходит решение некоторых проблем:

    • уменьшается риск того, что будет появляться конденсат;
    • равномерный поток увеличивает тягу;
    • риск воздействия больших температур на конструкции и ограждения значительно снижается;
    • осаждению золы и накапливанию грязи мешает гладкая поверхность.

    Недостатки:

    • вес строения увеличивается за счет утеплителя и двустенной конструкции всех деталей дымохода;
    • трубе необходимы опоры и большее усиление, несмотря на то, что ее расположение ниже кирпичной кладки.

    Цена за счет этого выше, чем у обычной трубы. Перед тем, как использовать сэндвич трубами, следует проанализировать все преимущества и недостатки использования, чтобы затраты не были напрасными.

    Стоимость сэндвич дымоходов

    Цены сэндвич дымоходов из нержавеющей стали очень разняться у различных производителей. Все дело в величине и типе материала, который используется для внутренней трубы, толщины слоя термоизоляции и образа его упаковки, а также от наличия особых замков и оконечных заглушек для каждой части.

    Главной составляющей частью цены считается диаметр внутренней трубы. Чем больше диаметр трубы, тем выше цена сэндвич дымохода.

    Если сравнивать цену однослойной трубы из нержавеющей стали и двустенной трубы, то вторая будет в 1,5-2 раза дороже, учитывая тот факт, что длина и диаметр трубы будут совершенно одинаковыми. Наиболее выгодным в экономическом плане будет применение сэндвич дымохода только в том случае, если существует необходимость в утеплении дымохода. Однако за предложенную цену даже те пользователи, которые против сложных дымоходов, не смогут упрекнуть традиционные варианты.

    Само устройство и система монтажа дымоходов четко устанавливаются согласно нормативных документов.

    Применение сэндвич дымохода практически ни чем не выделяется от применения простого трубчатого дымохода. Требуется учесть присутствие точного внешнего диаметра и обязательное применение вспомогательных разгрузочных подпорок для опоры большей части веса на несущие перекрытия.

    Когда подготовлен проект дымохода, и все необходимые элементы уже приобретены, то смело можно заниматься монтажом. Изначально необходимо закрепить переходные детали с той стороны, где расположен вход котла или же печной установки.

    Далее следует сделать проход перекрытий и кровли по тем местам, где будет идти проведение дымоходов. Затем нужно установить разгрузочные опоры, которые заранее прикрепляются к стенам. Во всех местах прохода должны установиться переходные части.

    После чего ставятся трубы, тройники и колена, затянутые с помощью хомутов. Их лучше всего зафиксировать, используя крепежные скобы. В самом низу дымохода следует установить тройник.

    К низовой части крепится первая опорная подпора и ревизия. В конце всего процесса выводится выход над кровлей. Ниже верхнего преграждения и кровли следует сделать крепление трубы. Все проходы обязательно герметизируются. И затем ставится оконечная деталь.
