"Сэндвич" — вентиляция из канализационных труб — Сообщество «Сделай Сам» на DRIVE2

Приветствую всех и каждого!
Может не открою для некоторых Америку, но надеюсь кому нибудь пригодится данное "изобретение".
Занимаясь в этом сезоне гаражом, помимо подвала сделал пару труб вентиляции из канализационной трубы 110 диаметра. Вроде всё хорошо и прекрасно, но с наступлением холодов, с труб начал капать конденсат в немалых количествах. Некоторое время спасался ведерками и обрезанными канистрами, но параллельно думал как бороться с этим, т.к. в сильные морозы трубу совсем может забить инеем.
Во внеочередной раз размышляя на эту тему в памяти всплыли воспоминания о сендвич-трубах для печки, а чем не вариант подумал я, сделать нечто подобное из канализационных труб?! И тут всё завертелось))
В общем вот что из этого вышло:
Имеем дырку))

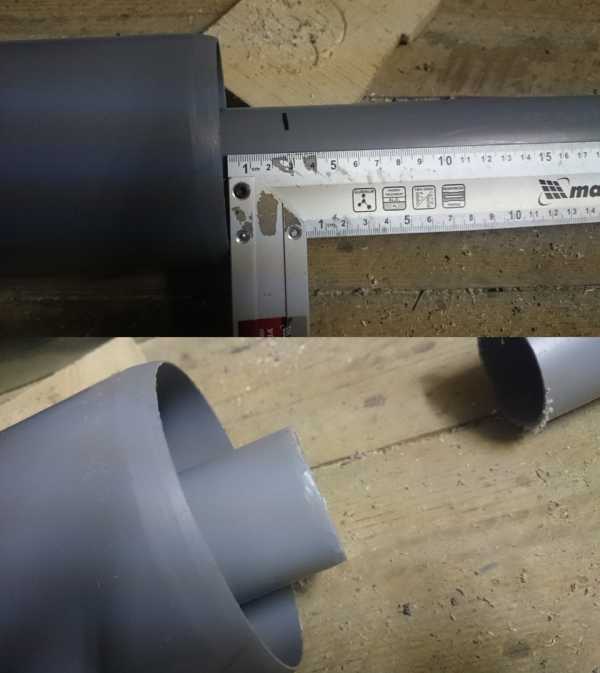

Для стыковки и удобства 50ку нужно подбирать длиннее, чем 110ка. И начинать лучше с уличного конца трубы

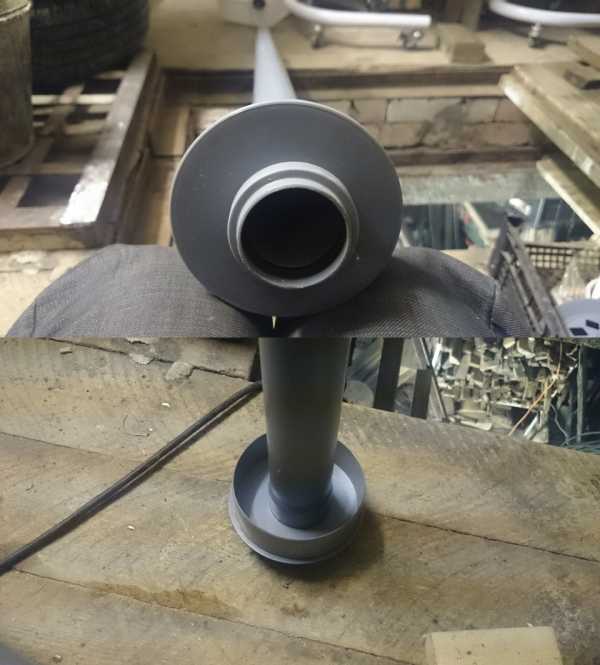

Значит трубы я подобрал. Далее нужно модифицировать заглушку под 50ю трубу. Вырезал в центре коронкой (у меня была на 54mm) отверстие

И завёл в него 50ку, села плотненько

Потом воткнул 50ку с заглушкой в 110ку

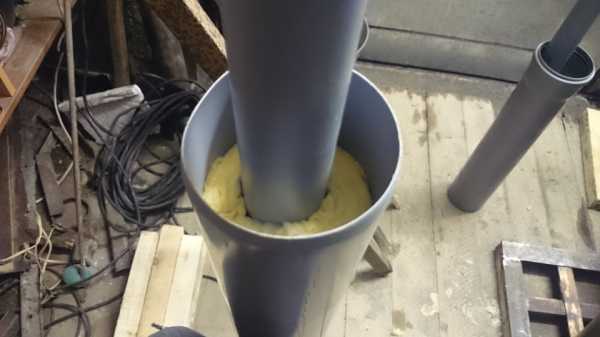

Объём готов, теперь его надо чем-то заполнить. У меня в наличии была обычная URSA, которую нарезал полосками шириной 25-30 см. Глубину варьировал, т.к. не всегда легко получалось проталкивать вату ровно на длинные расстояния, поэтому оптимальная глубина около 10-15 см.
Аккуратно слой за слоем заталкивал вату немного утрамбовывая, но без фанатизма, заполнил первый кусок трубы

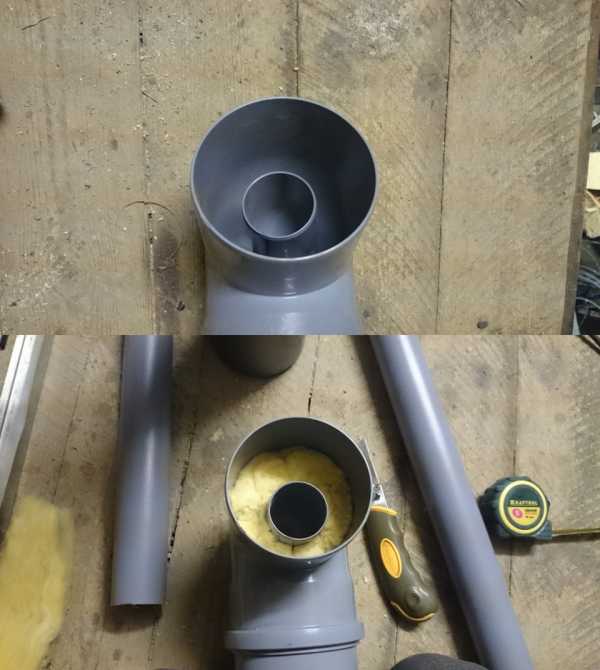

Следующим шел отвод на 90 градусов. Но под него сначала надо укоротить 50ку. Оставил примерно 3 см

Воткнул отвод на 50

Заметьте, нужно рассчитать так, чтобы отвод на 50 был по центру отвода на 110, если всё правильно и ровно, то заталкиваем пустоту ватой

Учтите, что отвод надо заполнить по самый край, иначе можно оставить пустоту в этом районе, естественно перед этим втыкаем 50ку

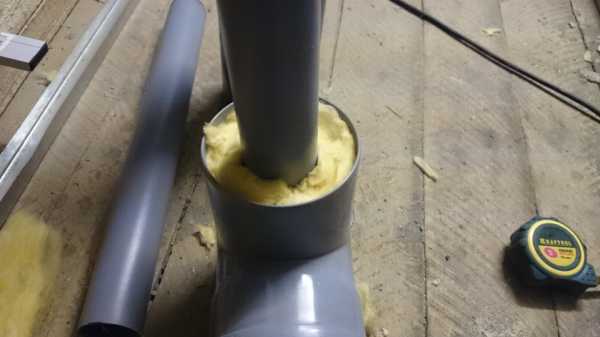

Потом напялил 110ку и затолкал ватой

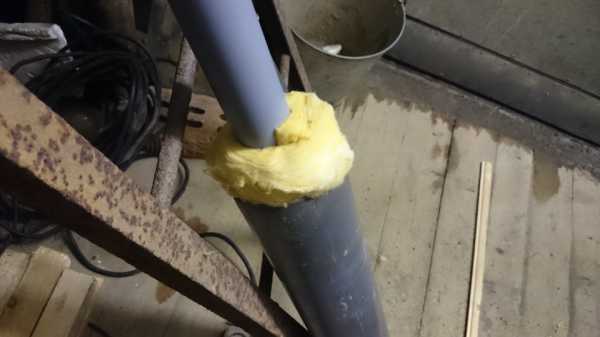

Т.к. мне надо было сначала воткнуть трубу на место, а потом только завершать внутреннюю часть, то доделал "уличную" часть трубы. Прикрепил "зонтик" и залил стык заглушки и 50ки клеевым пистолетом для большей герметичности, чтобы вату не залило водой

Далее выполз на улицу, воткнул трубу в стену, зафиксировал и уже с внутренне стороны одел муфту

Забил пустоту ватой и подготовил вторую заглушку, которую перед стыковкой нужно набить ватой и только потом забивать в 110ку. Оставил также около 3 см 50 и обрезал

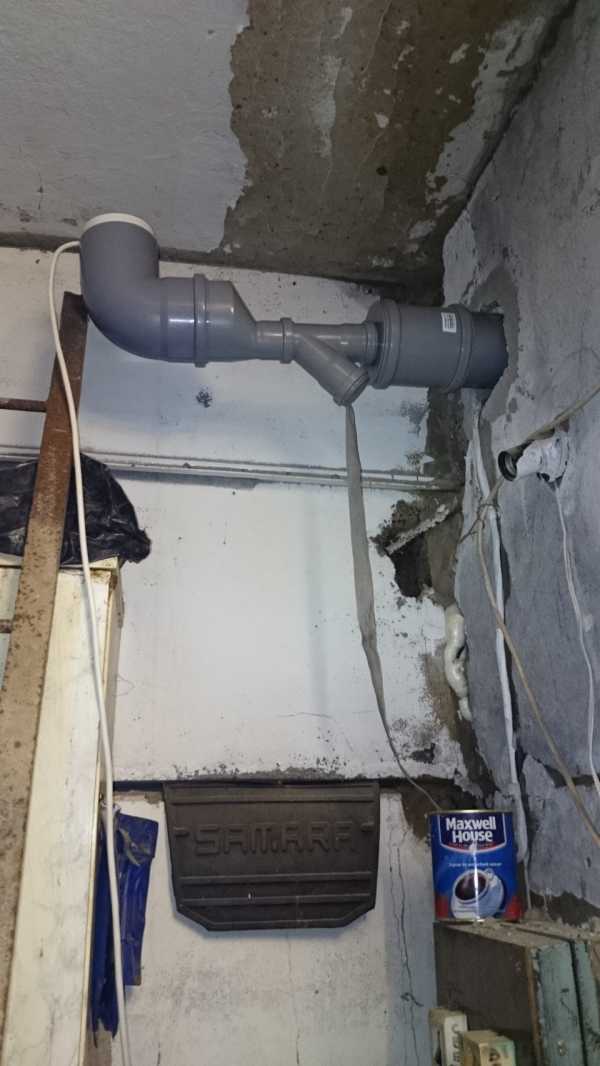

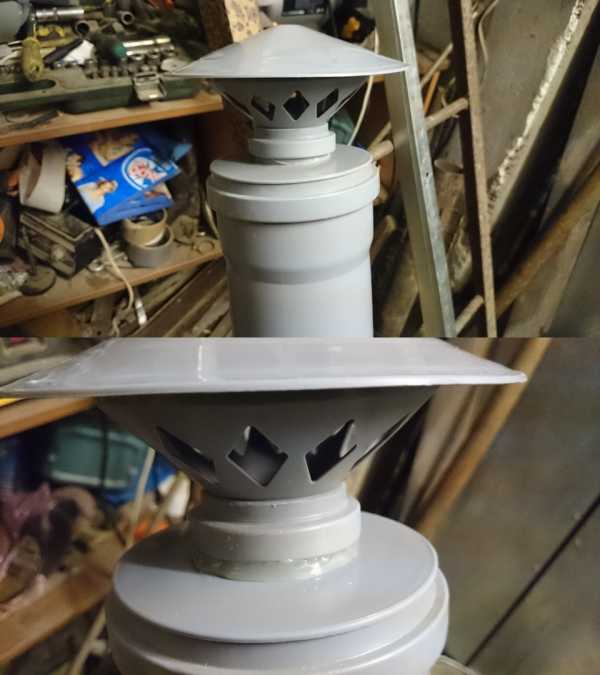

Далее у меня идёт чудо-конструкция-переходник))) Изначально купил вентилятор 100мм диаметром и стоял он у меня просто воткнутым в 110ку. Но теперь-то труба 50ка! Пришлось городить "это", т.к. хотел оставить принудительную вентиляцию.

Тройник на 50, который можно увидеть в этой конструкции служит сбором конденсата. В него воткнута заглушка на 50 и в нижней точке просверлена маленькая дырочка, так чтобы туда влазил шнурок, по которому будет стекать конденсат в ёмкость.

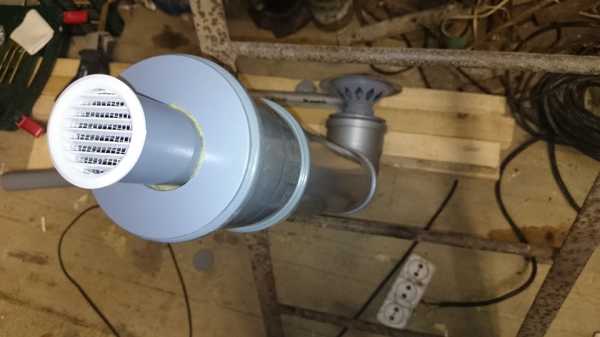

Вот так это всё выглядет вместе


Вот уже почти неделю наблюдаю за трубой. По ночам температура доходила до -15, но шнурок всё еще сухой! Значит работает.

По такому же принципу была подготовлена еще одна труба для притока воздуха, но пока не установлена.


Спасибо за внимание и до скорых встреч!

www.drive2.ru

Трубы для вентиляции: их основные свойства и параметры выбора

При планировании собственных домов, многоэтажек, различных зданий и учреждений, а также промышленных построек, очень большое внимание уделяется вентилированию. Одним из важных моментов при установке вентиляционных систем будет правильный выбор трубы для вентиляции. При этом нужно учитывать ее размеры, материал, из которого она изготовлена, особенности эксплуатации.

При выборе трубы для вентиляции нужно учитывать ее размеры, материал изготовления и условия эксплуатации

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды

Металлические трубы для вентиляции: виды, преимущества и недостатки

Металлические трубы могут быть изготовлены из таких металлов: оцинкованная черная, тонколистная черная, нержавеющая и гальванизированная сталь, алюминий. Неоспоримыми плюсами их эксплуатации являются:

  • долгий срок службы, прочность;
  • гладкая поверхность обеспечит хорошую аэродинамику;
  • на поверхности нет скопления грязи, пыли, копоти;
  • могут выдержать высокие значения температур и давлений;
  • стойкие к влиянию агрессивного воздействия.

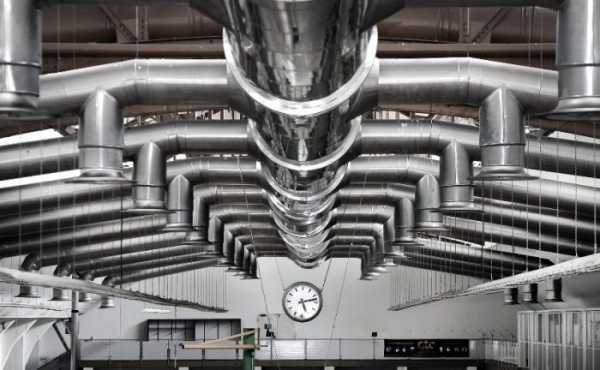

Вентиляционная система производственного помещения смонтирована из металлических труб

Оцинкованные трубы для вентиляции

Вытяжная вентиляция в частном доме обязана быть спроектирована должным образом. Выбор материала для трубы вентиляции всегда ответственный и спорный вопрос. Часто потребители склоняются к выбору такой трубы как оцинкованная.

Важно! Оцинкованная труба, имея малую массу, сохраняет все важные температурные характеристики, присущие всем металлическим видам.

Плюс ко всему, она недорогая по цене и простая в сборке. Монтаж системы не сложно осуществить своими руками. От коррозии такую трубу спасает слой цинка, и в процессе эксплуатации в дополнительной покраске она не нуждается.

Воздуховод из металлических оцинкованных труб

Металлические трубы: нержавейка и черная сталь

Воздуховоды из нержавейки и черной стали в большинстве случаев устанавливаются на производствах. Они отличаются способностью выдерживать высокие температуры, повышенной огнеупорностью. Нержавейка также пригодна для транспортировки по ней агрессивных воздушных масс.

Вентиляционные трубы и соединительные элементы из черной стали

Пластиковые трубы – надежно, просто и легко

Многие специалисты единогласно считают, что вытяжные трубы для вентиляции в частном доме при самостоятельном монтаже должны быть пластиковыми. Существует несколько видов полимеров для изготовления труб такого типа. Особой популярностью пользуются ПВХ или поливинилхлоридные трубы для вентиляции. Они обладают массой выгодных преимуществ перед другими, что и объясняет большой на них спрос:

  • ценовая политика: дешевле, чем металлические;
  • простота монтажа: не требуют использования специальных крепежных устройств, монтируются чаще всего с помощью определенных приспособлений собственной конструкции;
  • ПВХ трубы имеют широкий диапазон размеров, что позволит собрать из составных частей конструкцию любой сложности;
  • хорошо пропускают движущийся по ним воздух, так как имеют гладкую внутреннюю поверхность;
  • шумоизоляционные;
  • имеют приятный внешний вид и могут использоваться уже после окончания отделки помещений;
  • маленький вес, что дает возможность не так прочно крепить всю систему;
  • долгий срок службы.

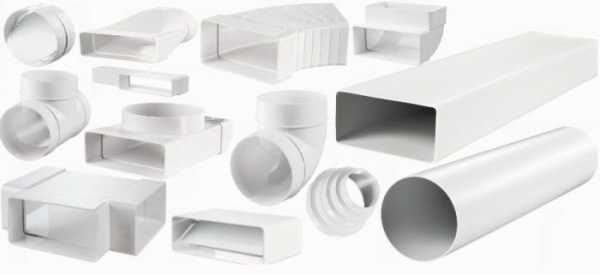

Элементы пластиковой вентиляции

Очень важно подобрать правильный вариант, особенно если предполагается все делать своими руками, без помощи квалифицированного мастера. Вентиляцией из ПВХ труб оснащено множество зданий, но в большинстве случаев это частные дома.

Вентиляция из канализационных труб

По своим техническим качествам канализационные и вентиляционные ПВХ трубы очень похожи. Чаще всего потребителей волнует вопрос: можно ли устроить систему вентиляции из канализационных труб своими руками, получив при этом необходимый результат? Однозначный ответ на не него дать никто не может. Можно только кратко его рассмотреть, а принятие решения останется за хозяевами.

Из канализационных труб лучше монтировать вытяжную систему вентиляции, а не приточную

Самое большое затруднение при таком процессе вызовет несовпадение размеров комплектующих частей. Диаметр труб одного и другого типа не совпадает по своему диапазону. Если вентиляционная система, например, естественная, будет монтироваться с самого нуля, то такое устройство вполне возможно. Но если потребитель захочет дополнить уже существующую систему канализационными трубами в своем частном доме, то это вряд ли у него получится. Несовпадение размеров самих труб, соединительных элементов не даст возможности осуществить замысел.

Многие придерживаются мнения, что канализационные трубы сделаны из пластика, который выделяет вредные испарения. Поставив их не на приточную систему, а на вытяжную, можно решить этот вопрос. В этом случае все вредные испарения будут вытягиваться из помещения. Многим не подходит эстетичность внешнего вида. Вентиляционные ПВХ трубы более привлекательные и подходят под любой интерьер.

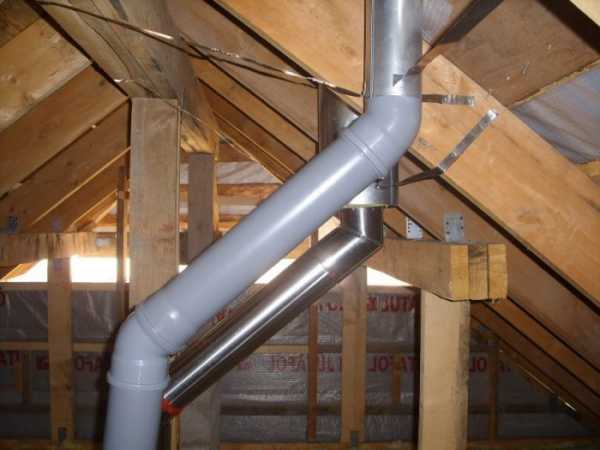

Воздуховод в частном доме обустроен из канализационных труб

Решения об устройстве вентиляции в частном доме из канализационных труб принимают сами владельцы, соизмеряя свои умения и возможности.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

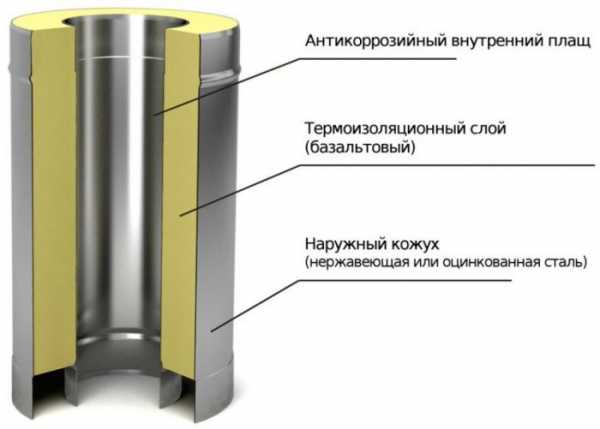

Строение вентиляционной сэндвич трубы



Место их применения определяет исходный материал для изготовления. Если при отоплении используется твердое топливо, то подойдут только сэндвич трубы из нержавеющей стали с высоким коэффициентом жаростойкости. Если используется газ для отопления, то достаточно установить дымоходы из обычной стали.

Диаметр трубы сэндвич может быть разных размеров. Это позволяет без проблем подобрать дымоход к любому отопительному прибору. При маркировке используют написание цифр через дробь. Например, 120/150. Первая – это диаметр внутренней рабочей трубы, а вторая – внешний диаметр.

Пример использования утепленной сэндвич трубы для обустройства дымохода

Важно! Для того, чтобы рассчитать диаметр трубы для вентиляции, необходимо знать мощность отопительного оборудования и размер сечения его выходного отверстия.

Применение гофрированной трубы для вентиляции

Трубы такой конструкции относятся к классу гибких воздуховодов. Они имеют большой перечень преимуществ:

  • высокая эластичность и гибкость;
  • делают всю вентиляционную систему в целом гибкой, что очень актуально при решении некоторых сложных вопросов при монтаже и реконструкции;
  • прочные;
  • простые в использовании, легко монтируются своими руками;
  • не требуют специальных приспособлений (переходников, тройников).

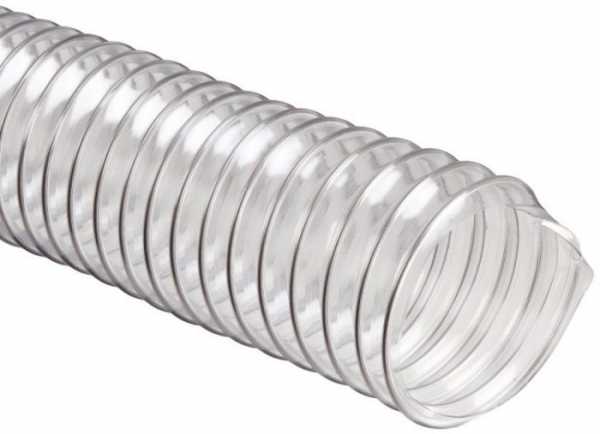

Пластиковая гофрированная вентиляционная труба

Любая гофрированная труба, не зависимо от сложности конфигурации помещений в доме и того, какой у нее диаметр, легко изгибается под любым углом.

Гибкая труба может быть оцинкованная, ПВХ и алюминиевая. Каждый вид обладает преимуществами материала, из которого изготовлен, и преимуществами непосредственно гибких воздуховодов. Широко применяется и на производствах и в частном доме, легко монтируется своими руками.

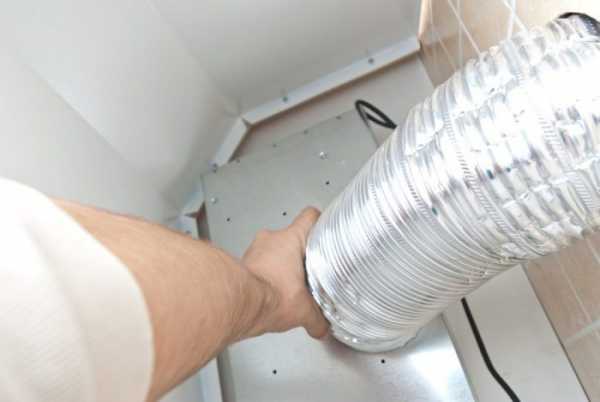

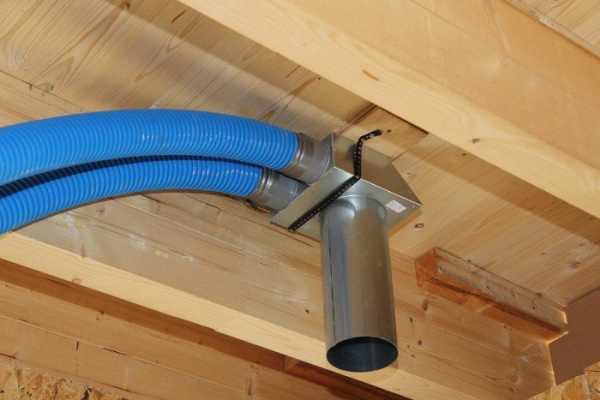

Монтаж воздуховода для кухонной вытяжки из алюминиевой гофры

Качественная вентиляция: правильный подбор параметров и соблюдение условий эксплуатации

От правильного подбора параметров вентсистемы зависит вся ее дальнейшая производительность. Основными параметром являются размеры. Рассчитать диаметр вентиляционных труб можно после того, как вся система уже спроектирована и сделан выбор материала воздуховодов. Он имеет различную пропускную способность, что и влияет на показатели размеров.

При составлении расчетов важно учитывать, где находится труба в частном доме: жилом или подсобном помещении. Так как они имеют различные показатели кратности воздухообмена. Этот показатель мы берем из нормативных документов (L). Для естественного типа вентсистемы скорость воздуха, идущего по ее каналам, равна 0,5-1 м/с, а для принудительного – 5-7 м/с (V). Тогда не трудно будет вычислить площадь поперечного сечения канала по формуле:

S=L/3600V,

с помощью которой легко определяется диаметр.

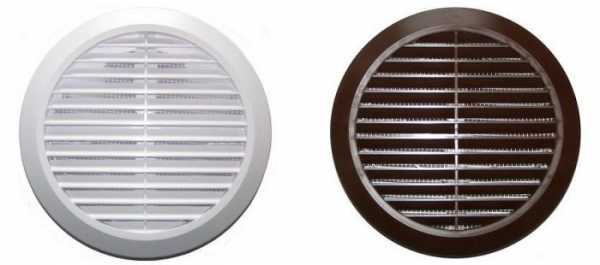

Вентиляционные решетки для круглых воздуховодов

Вторым важным моментом в эксплуатации вентканалов будет утепление. Трубам для вентиляции — металлическим и пластиковым – необходимо утепление. Это актуальный вопрос на чердаках в доме. Оцинкованная, ПВХ и любая другая труба в холодное время покрываются конденсатом. Это происходит из-за того, что температура внутри и снаружи вентканала сильно отличается.

Важно! Утепление труб для вентиляции безусловно необходимо, постоянно скапливающийся конденсат приводит к различного вида разрушениям.

Схема обвязки пластиковых труб вентиляции производственного помещения

Утепление можно осуществить с помощью таких материалов: вспененный каучук, базальтовое волокно, пенополиуретан, полипропилен, минеральная вата. Каналы типа сэндвич имеют внутри прослойку из базальтового волокна, и в дополнительном утеплении не нуждаются. Трубы для вентиляции утепленные прослужат намного дольше. Срок их эксплуатации напрямую зависит от своевременного и качественного проведения этой процедуры.

1masterstroy.ru

Сэндвич труба для дымохода: устройство, преимущества

При обогреве домов при помощи газа, твердого или жидкого топлива необходимо удалять из помещений продукты сгорания. Дымовая труба, предназначенная для выполнения этой задачи, является одним из наиболее важных элементов отопительного оборудования.

Не так давно на рынке появились трубы сэндвич для дымоходов – эффективные безопасные конструкции, обеспечивающие стабильную тягу и устойчивые к агрессивным средам и механическим воздействиям.

Устройство сэндвич трубы

Названием конструкция обязана своему устройству, представляющему собой две стальные трубы, одна в другой, с тепловой изоляцией между ними. Теплоизолирующая прослойка выполняется из экологичного базальтового волокна. Ее толщина в среднем может достигать 40-50 мм. Материал отличается высокой плотностью, он не горит и не дает усадку. Благодаря изолятору с низким коэффициентом теплопроводности, прогретая внутренняя труба долго не остывает, а наружная оболочка дымохода не нагревается. При такой конструкции вероятность образования конденсата на трубах снижена до минимума.

Материал, из которого должны изготавливаться дымовые трубы сэндвич, - нержавеющая сталь с повышенным содержанием молибдена, отличающаяся термо- и кислотостойкостью. Преимуществом пользуется сталь марок AISI 304, 316 и 439. Особенно высоки требования к внутренним контурам устройства.

Дополнительные элементы

Элементы сэндвич-труб для дымоходов могут иметь различные размеры. Также для монтажа конструкции необходим ряд комплектующих, использующихся в зависимости от ее сложности:

  • тройники для соединения с главным дымоходом;
  • отводы для изменения направления труб;
  • опоры стыкующие, напольные, с кронштейнами;
  • шиберные заслонки для перекрытия дымовых каналов.

Для окончания дымовых труб, их защиты и декора также могут понадобиться:

  • заглушки;
  • дефлекторы, предохраняющие теплоизолирующий слой от осадков, а дымоход - от порывов ветра и усиливающие тягу;
  • конусы, прикрывающие изолирующий слой от снега и дождя;
  • зонты, предотвращающие попадание внутрь труб атмосферных осадков.

Преимущества труб сэндвич для дымоходов

Дымовые трубы сэндвич имеют ряд преимуществ. К достоинствам конструкции относят:

  • высокое качество материала - стали и изоляционного слоя;
  • малый вес и небольшой размер;
  • простота монтажа и универсальность деталей крепежа;
  • отсутствие особых требований к фундаменту;
  • устойчивость к высоким температурам;
  • устойчивость к агрессивным средам и воздействиям химических веществ;
  • шумоизоляция;
  • защита от образования конденсата;
  • отсутствие скопления шлаков и серы на стенках;
  • пожаробезопасность;
  • долговечность.

К недостаткам трубы сэндвич можно отнести ее немалую стоимость по сравнению с обычными оцинкованными трубами. Однако благодаря удобству и легкости в установке и эксплуатации конструкции потребители часто делают выбор в ее пользу. Отдельные модули прочно соединяются друг с другом и не требуют дополнительного утепления. При правильной подборке комплектующих теплопотери значительно снижаются, что в дальнейшем способствует экономии средств. Ассортимент труб сэндвич дает возможность подобрать их под дымоходы разнообразных видов и размеров.

Элементы конструкции дымохода монтируются специалистами от низа к верху, в строгом соответствии с инструкцией и техникой безопасности. При установке применяются фланцы и хомуты, обеспечивающие дополнительную герметизацию.

Трубы сэндвич – оптимальная конструкция для дымохода, обеспечивающая его эффективную работу и надежный отвод угарных газов из обогреваемых помещений.

vs-vent.ru

Работа не по профилю - монтаж вентиляции/дымохода из сэндвич трубы.

Автор: Евгений Чертушко Рубрика: Новости Вы сейчас здесь: Главная » Новости » Работа не по профилю — монтаж вентиляции/дымохода из сэндвич трубы

Работа не по профилю — монтаж вентиляции/дымохода из сэндвич трубы

Здравствуйте, уважаемые посетители Elektrika56!

Недавно, один уважаемый человек, попросил нас смонтировать систему вентиляции и дымоход для двух небольших газовых котельных.

Работа для нас не характерная. Для нас конечно привычнее электромонтажные работы.

Но.

Мы всегда рады новым для нас, интересным, «творческим» заданиям, тем более, если они хорошо оплачиваются))

.

Исходными данными послужил диаметр выходного отверстия газового котла 280 мм, и пожелание заказчика «чтобы трубы послужили подольше».

Для монтажа дымохода решили использовать сэндвич трубу 200*300мм из «нержавейки».

Труб с внутренним диаметром 280 мм, в нужном нам количестве, в наличии не оказалось, только под заказ, да и дороже она. Проходимости трубы 200*300мм вполне достаточно, поэтому между котлом и собственно дымоходом установили переходник с 280мм на 200мм.

Крепление дымохода, которое нам предложили в магазине, мы забраковали — хлипкое на вид. Да и условия установки дымохода не совсем обычные. Он будет идти снаружи стены.

На стену будет крепиться утеплитель 100мм толщиной. Плюс по стенам проложена наружная электропроводка.

Поэтому дымоход должен находиться на расстоянии 50 — 70 см. Сами трубы довольно тяжелые и магазинные кронштейны, на такую нагрузку не рассчитанные, просто не выдержали бы.

Поэтому первым делом, прикинув, как будет расположен дымоход, поехали на металлобазу и закупили необходимый для изготовления прокат: уголок, полосу и профильную трубу.

Из них изготовили кронштейны необходимой длины и с запасом прочности.

Изготовление кронштейнов заняло два дня.



Потом монтаж.

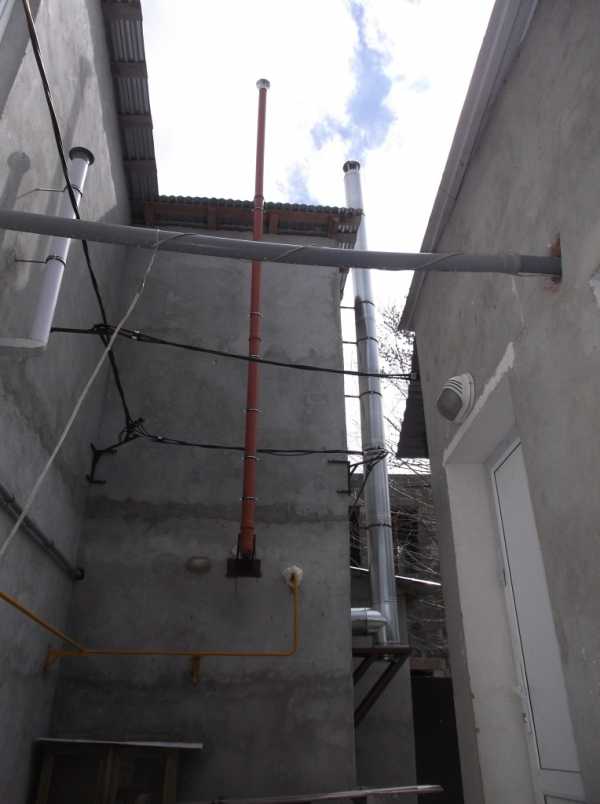

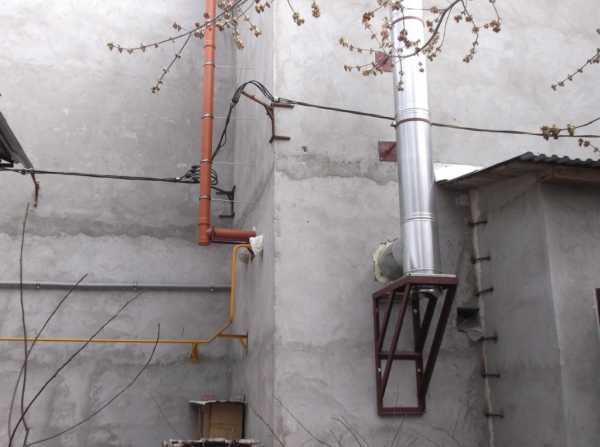

Получилось вот так:

.

.

.

.

.

.

.

.

Для вентиляции помещения, как видно на фотографиях, использовали наружную канализационную трубу 110мм диаметром.

Закрепили к стене при помощи шпильки М10 и сантехнического хомута. Вниз сварили опорную площадку из профильной трубы.

Для жесткости, сверху установили две шпильки под углом.

.

Монтаж каждой трубы — день.

В общей сложности монтаж двух дымоходов и двух вентиляционных труб занял 6 рабочих дней.

Получилось красиво. Осталось дождаться подключения котлов.

На этом все.



С уважением, Elektrika56!

Небольшая, на уютная кухня — электромонтаж.

Фотоотчет: Последний штрих. 29.04.15

Замена электропроводки в новой двухкомнатной квартире.

Что такое спот?

Монтаж контура заземления. Часть вторая. Заземление треугольником.



elektrika56.ru

Труба "Сэндвич"

Основной элемент утепленного двухконтурного дымохода, либо утеплённого вентиляционного воздуховода.Длина, мм: 250, 500 и 1000Для всех стандартных длин и диаметров (см. таблицу ниже) сэндвич-дымохода внешняя труба изготавливается из:
  • Стали оцинкованной толщиной 0,50 мм.
  • Стали нержавеющей зеркальной (AISI 430) толщиной 0,50 мм.
  • Стали нержавеющей матовой (AISI 409) толщиной 0,50 мм.
  • Стали оцинкованной с окраской порошковым напылением (в любой цвет по каталогу RAL) толщиной 0,5 мм.
  • Кислотоустойчивой нержавеющей стали (AISI 304) зеркальной толщиной 0,50 мм.
  • Кислотоустойчивой нержавеющей стали (AISI 304) матовой толщиной 0,50 мм.
Внутренняя труба изготавливается из:
  • Стали нержавеющей матовой (AISI 409) толщиной 0,50 мм.
  • Стали нержавеющей матовой (AISI 409) толщиной 0,80 мм.
  • Стали нержавеющей матовой (AISI 409) толщиной 1,00 мм.
  • Кислотоустойчивой (AISI 304) или жаростойкой (AISI 321) нержавеющей стали матовой толщиной 0,50 мм.
  • Кислотоустойчивой (AISI 304) или жаростойкой (AISI 321) нержавеющей стали матовой толщиной 1,00 мм.
Сочетания внутренней и внешней труб сэндвич-дымохода зависят от типа отопительного агрегата (требования к материалу трубы, а также к её диаметру и высоте, указаны в документации к котлу), прочих условий эксплуатации, а также эстетических предпочтений заказчика. Имеются различные комбинации внешних и внутренних труб из разных видов стали для каждого стандартного диаметра утеплённого дымохода. Подробнее о стоимости всех возможных вариантов изделий см. в полном прайс-листе.
Труба "сэндвич" (1м)
Сталь нар. трубы/вн.трубы Оц / AISI 409 AISI 430 / AISI 321
Толщ. стали внутр. трубы 0,5 мм 1 мм 1 мм
D, мм d, мм ЦЕНА, руб*
200 100 1450 1700 2900
200 110 1450 1700 2900
200 115 1450 1700 2900
200 120 1450 1700 2900
200 130 1600 1900 3050
230 150 1900 2200 3500
260 180 2100 2500 4100
280 200 2300 2800 4500
330 250 2700 3600 5700
380 300 3300 4300 6750
430 350 3700 4900 7800
480 400 4200 5600 8850
530 450   6500 10300
580 500   7200 11300
630 550   7850 12400
*Цены указаны для изделий с наружной трубой из оцинкованной стали толщиной 0,5 мм, внутренней трубой из матовой нержавеющей стали толщиной 0,5 и 1,0 мм. Подробнее о стоимости изделий из нержавеющей стали и стали с полимерным покрытием см. здесь.
