Сэндвич панели-правильная и простая технология монтажа

 В настоящее время при возведении объектов самого различного хозяйственного предназначения широкой популярностью пользуются материалы, называемые сэндвич-панелями. Что представляет собой традиционная сэндвич-панель? Сэндвич-панель – это своеобразная плита, имеющий трехслойную структуру. Как правило, два внешних слоя этой плиты являются жесткими материалами, а прослойка между ними представляет собой утеплитель.

Сэндвич-панели характеризуются превосходными свойствами звуко- и теплоизоляции, они обладают высокой устойчивостью к возгоранию, создают надежный барьер для проникновения влаги, обладают высокими антикоррозийными характеристиками, просты в монтаже и не требуют в ходе последующей эксплуатации дорогостоящего ухода. Строения на основе сэндвич панелей возводятся в кратчайшие сроки. Все эти характеристики обеспечивают материалу всеобщую востребованность.

Технология монтажа конструкций на основе сэндвич-панелей проста и максимально доступна. Она не требует применения каких-либо особенных строительных навыков и использования сложных строительных приспособлений или специализированного инструмента. Однако, для того чтобы здание на основе этого материала служило своим хозяевам верой и правдой в течение достаточно продолжительного времени, исчисляемого десятками лет, необходимо неукоснительно выполнять все тонкости технологии монтажа сэндвич-панелей.

Что необходимо выполнить до начала монтажа?

Перед тем как приступить к выполнению монтажных работ, необходимо самым внимательным образом изучить проектную и монтажную документацию. Как правило, подобная документация содержит исчерпывающую информацию о функциональном предназначении панелей (кровельные, стеновые и т.п.), а также способах их монтажа. Кроме этих данных, техническая документация содержит сведения о технических характеристиках материала. Здесь указан тип панелей, размеры панелей, разновидность профиля, варианты крепления к опорным конструкциям, а также сертификаты качества и соответствия тем или иным стандартам.

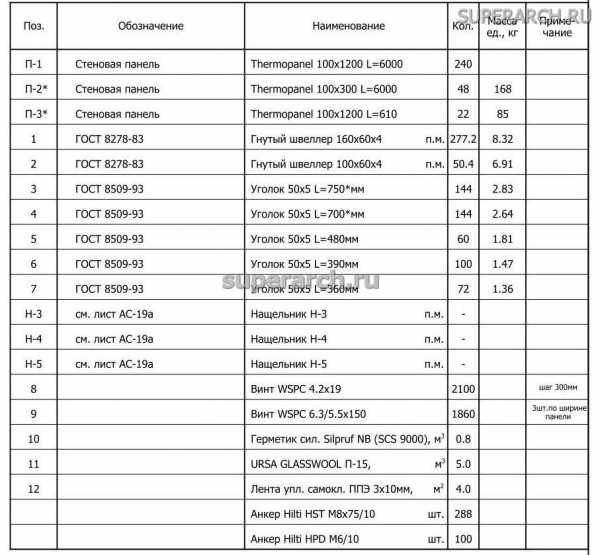

В технической документации указан рекомендуемый тип и количество соединительных элементов в узлах крепления и местах примыкания. Также должны быть приведены спецификации архитектурных, фасонных и отделочных элементов. Подобная информация представлена в виде чертежей. Кроме прочего, техническая документация должна содержать информацию о количестве необходимых материалов для обустройства надежной гидро- и теплоизоляции.

И, конечно же, техническая документация должна содержать в себе схемы монтажа отдельных сэндвич-панелей, рекомендации по их установке, а также меры безопасности, которые необходимо организовать и выполнять в ходе выполнения монтажных работ.

Ключевые моменты при выполнении монтажных работ

Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:

— Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.

— Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.

— Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.

— Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.

— В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!

— Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.

— С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.

— Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи. Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.

— Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.

— Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.

Особенности подъема панелей на высоту

Для подъема панелей на высоту следует использовать вакуумные подъемники. В том случае, если подъем транспортного пакета будет осуществляться с применением грузоподъемного крана, необходимо использовать исключительно мягкие стропы в совокупности с деревянными брусками-распорками, имеющими длину не менее 1,2 метра. Подобные распорки выполняют функцию защиты замковых элементов панелей от вероятного повреждения при соприкосновении со стропами.

Используемые бруски необходимо располагать равномерно под и над транспортируемым пакетом. Ни в коем случае не следует допускать возможности захвата стропами тела самого пакета. Чтобы исключить деформацию замковых элементов, не разрешается стыковать под углом отдельные панели, а также поднимать их непосредственно с паллеты. Отдельные панели необходимо стыковать между собой только в вертикальном положении. Монтажные работы необходимо выполнять с максимальной осторожностью, не допуская повреждений покрытия. Не забывайте, что в случае повреждения покрытия значительно ухудшаются антикоррозийные характеристики материала, а также снижается продолжительность его срока службы.

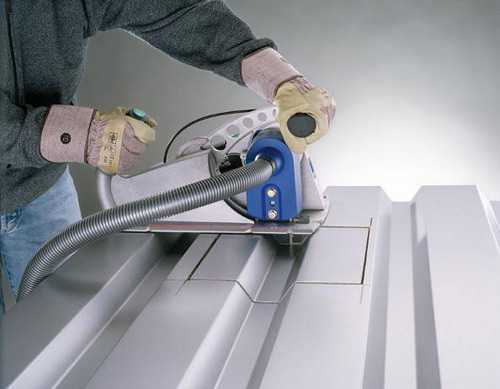

Разрезание панелей

Перед началом операции, связанной с резкой панелей, необходимо с помощью строительного уровня проверить соответствие линий разметки строго горизонтальному положению. После того как соответствующая проверка горизонтальности выполнена, и ее результат можно считать удовлетворительным, специалист должен приступить к процессу разрезания. В первую очередь следует разрезать металлический слой, в след за ним – слой утеплителя.

Необходимо учитывать, что покрытие сэндвич-панелей достаточно своеобразно реагирует на любые повышения температуры. В случае перегрева, поверхность металлического листа теряет свою способность противостоять губительному воздействию коррозии. В этой связи использовать плазменную резку и шлифовальные машины при резке панелей категорически запрещается.

В том случае, если объем разрезаемого материала невелик, допускается использование электрических ножниц по металлу. В этом случае посредством электрических ножниц металлическая обшивка панелей разрезается по отдельности. По окончании каждой операции, связанной с разрезанием или сверлением материла, необходимо тщательным образом убирать с его поверхности образовавшуюся стружку. Также, от стружки следует очищать поверхность замков панелей. Выполнять маркировку поверхности панелей допускается исключительно маркером или прочими незаостренными предметами.

Варианты крепления панелей

Так как опорные конструкции могут быть изготовлены на основе самых разнообразных материалов, крепления панелей необходимо выбирать исходя из особенностей конструкции, ее толщины и типа. Наиболее распространено крепление посредством саморезов. Для выбора длины саморезов учитывают толщину каркаса, толщину тела панели, величину бура самореза, после чего к полученной сумме добавляют дополнительно 5 мм, компенсирующих толщину используемой шайбы. Для того чтобы не повредить поверхность панели, используют исключительно резиновые шайбы под саморезы. Использование резиновых шайб исключает вероятность повреждения покрытия панели головкой металлического самореза в ходе вкручивания, а также обеспечивает высокую герметичность в местах соединений. Доборные элементы закрепляют посредством специально предназначенных для этой цели заклепок или же саморезами небольшой длины.

В случае использования для закрутки саморезов шуруповерта, необходимо отрегулировать величину момента затяжки. Это исключит вероятность деформирования и последующего выхода из строя резиновой шайбы. Вкручиваемый саморез должен проникать в тело панели только под углом 90°, он не должен деформировать шайбу или прижимать ее к телу панели слишком сильно.

Для того чтобы осуществить правильный расчет количества саморезов, необходимо принимать во внимание особенности расположения панели, тип объекта и ветровую нагрузку на его поверхности.

Как правило, панели, имеющие длину свыше 6 метров, крепят посредством 8 шурупов. Для крепления панели длиной 6 метров потребуется 6 шурупов. Панель длиной 4 метра крепят 4-я шурупами.

Требования к несущей конструкции

Длину пролетов, расположенных между соседними местами крепления сэндвич-панелей, необходимо рассчитывать с учетом собственной толщины панелей. К примеру, если ветровая нагрузка составляет 45 кг/м, для панелей, имеющих толщину 150 мм, величина длины пролет не должна превышать 7 метров. Таким образом, для панелей с толщиной 120 мм – 6, 25м, 100 мм – 6 м, 80 мм – 5 м, 50 мм – 4 м.

Самым лучшим вариантом считается система крепления в один пролет. Однако, это возможно только в тех случаях, когда позволяет длина самого пролета. Конструкции подобного рода характеризуются высокой степенью надежности. В том случае, когда ветровая нагрузка превышает указанные выше величины, следует устанавливать дополнительные крепежные элементы.

Порядок выполнения монтажных работ

Последовательность выполнения монтажных работ полностью зависит от вида конструкции, является она вертикальной или горизонтальной. В случае вертикальной конструкции, монтаж начинают со стороны угла, от той панели, которая будет первой со стороны стыка. Если конструкция горизонтальная, монтаж необходимо начинать с цокольного ряда, после его завершения нужно переходить к следующему ряду. Комбинировать последовательность, регламентируемую этими методами, комбинировать нельзя, так как можно столкнуться с ситуацией, при которой возникнет отклонение в размерах. Монтаж вертикального или горизонтального ряда заканчивается, при необходимости, доборной панелью. Размеры этой панели подгоняют по месту в ходе разрезания.

Чтобы исключить прямой контакт панели с конструктивными элементами опор, применяют уплотнитель. В качестве уплотнителя используют минеральную вату, монтажную пену, силиконовый герметик или полимерную ленту. Технологический шов при длине панелей менее 4 метров должен иметь длину 1,5 см, для панелей большего размера величина этого показателя должна быть менее 1 см.

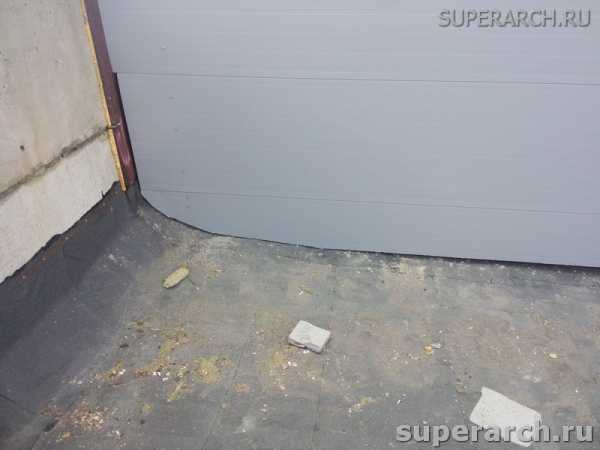

При выполнении вертикального монтажа замковые части конструкции необходимо стыковать более плотно.

Панели должны иметь непосредственный контакт с поверхностью утеплителя. С этой целью их прижимают к поверхности утеплителя, используя умеренную силу зажима, дабы избежать их повреждений. Горизонтальный монтаж более прост в исполнении, при его реализации замковые части без проблем стыкуются друг с другом в результате собственного веса. Для герметизации соединений применяют силиконовый герметик, обеспечивая условия отсутствия вероятности вступления герметика с покрытием панели в химическую реакцию.

Для защиты примыканий от воздействий внешнего характера используют доборные элементы в качестве деталей, укрывающих щели. Эти фасонные детали крепят в необходимых местах, обрабатывая их внутреннюю поверхность герметиком. С целью надежного закрепления доборных элементов применяют саморезы и заклепки, устанавливаемые с шагом 300 мм. Заводскую пленку с поверхности доборных элементов снимают до начала выполнения монтажных работ.

Постройка каркасного дома своими руками, этапы Строительство быстровозводимых домов из металлических сэндвич панелей Мокрый фасад-технология монтажа

superarch.ru

Монтаж сэндвич панелей своими руками

Монтаж сэндвич панелей своими руками

Одним из достаточно популярных материалов для быстровозводимых строений являются стеновые сэндвич панели.

Применяют данный материал не только для облицовки, но и утепления. Так же можно использовать его не только для фасадных, но и для кровельных или внутренних работ, таких как изготовление перекрытий или перегородок.

В данной статье, мы рассмотрим монтаж сэндвич панелей своими руками от этапа подготовки до этапа постобработки поверхности.

Почему следует выбирать именно такую отделку? Как минимум потому, что монтаж может производиться без применения редких инструментов или недоступных приспособлений. Например, квалифицированные рабочие вполне способны обрабатывать панелями вплоть до 500 квадратных метров фасада в день.

С чего начать работы по монтажу

Крепление сэндвич панелей осуществляется непосредственно не на поверхность, а на специальную несущую конструкцию — каркас из определенного материала.

Основным моментом при постройке каркаса должен быть тот факт, что его вертикальные и горизонтальные шаги должны соответствовать размерам сэндвич панелей. Конечно же, все рейки должны быть сориентированы строго по уровню, иначе весь материал перекосится или начнёт сбориться.

Поскольку облицовка будет ставиться со стыками и отступами от краёв в 5 см, нужно предусмотреть эти особенности и при монтаже каркаса под сэндвич панели.

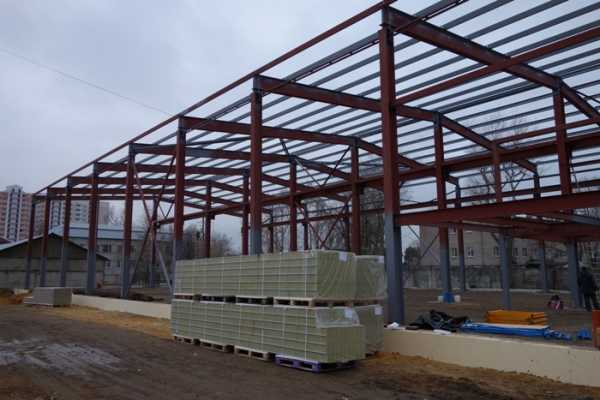

Каркас из металлических балок и профиля

Первым делом, нужно очистить поверхность от любых загрязнений, будь это грязь или пыль. Затем её обрабатывают антисептиками и слоем антикоррозийного состава. Для последующих работ необходимо выбрать, какой именно каркас будет возводиться.

Несущие конструкции бывают следующих видов:

  1. Деревянный каркас — самый доступный, но при этом наиболее пожароопасный вариант. Для крепления в этом случае применяются обычные саморезы для сэндвич панелей по дереву.
  2. Железобетонный каркас — прочный, но тяжёлый вариант, который подойдёт не для любого типа фундамента. Для крепления применяют дюбели и анкеры.
  3. Металлический каркас — наиболее предпочтительный вариант, при котором монтаж стеновых сэндвич панелей пройдёт наилучшим способом. Для крепления в этом случае будут применяться самосверлящие винты. Перед их завинчиванием, опорные элементы подвергаются предварительному сверлению отверстий чуть меньшего диаметра, чем необходимо. В эти отверстия в дальнейшем закручиваются винты.

Основные нюансы при резке материала

В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.

Резка пластиковых полотен при помощи электролобзика

Чем резать разнообразные сэндвич панели — метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:

  • изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
  • стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
  • СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.

Возможные типы креплений

Технология монтажа сэндвич панелей предполагает либо горизонтально-ориентированный, либо вертикальный монтаж. Сочетать два этих метода в декоративных целях недопустимо — впрочем, этот недостаток полностью нивелируется разнообразием цветовых и фактурных решений.

Если этажный уровень обладает размером величиной от трёх до шести метров, нужно производить вертикально-ориентированную установку (в некоторых случаях горизонтальная ориентация тоже подойдёт).

Как крепить облицовку в этом случае — присоединение сэндвич панелей происходит к направляющему металлическому профилю и верхней поверхности (потолку), также надо соединять элементы между собой.

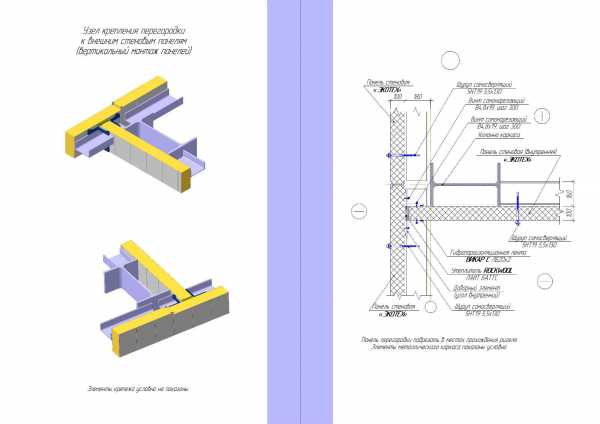

Узел крепления перегородки при вертикальном способе установки

Герметизирующий состав закладывается с двух сторон. Получившаяся при данных манипуляциях конструкция избавляет вас от щелей и прекрасно защищает дом от крепких морозов. Специальной техники и строительных лесов не требуется, что сокращает финансовые затраты на достаточно большую сумму.

Если размер этажа в высоту превышает шесть метров, то вертикальноориентированный монтаж осложняется тем, что работы невозможно проводить без использования крана и лесов. Помимо этого, верхние части вертикальных полотен будут наклоняться под собственным весом, что потребует их дополнительного укрепления. Всё это делает вертикальный монтаж в таком случае нецелесообразным.

Подъем стеновых полотен может осуществляться несколькими способами

Для предотвращения вышеописанных проблем, рекомендуется применять горизонтальную обшивку. Отдельные стеновые полотна при этом будут ложиться верхняя на нижнюю, а крепления осуществляться к колоннам каркаса.

На выходе получится прекрасная сплошная обшивка. Для горизонтальной установки имеется обязательное требование — горизонтальный шаг каркаса не должен быть длиннее 6 метров.

Подготовительные работы перед монтажом стеновых полотен

  1. Подготовка материала начинается с того, что происходит удаление защитное пленки с поверхности полотна.
  2. Чтобы сохранить антикоррозионное покрытие в целости и сохранности, рекомендуется класть материал только на деревянные или пенопластовые прокладки.
  3. Следует осмотреть замковые части облицовки — утеплитель ни в коем случае не должен выступать. Если он всё-таки выступает, нужно устранить недостаток с помощью деревянного скребка.
  4. Защитная пленка удаляется только перед установкой облицовки

  5. Защитная плёнка на замковых поверхностях удаляется непосредственно перед началом работ — не нужно делать этого заранее. Защитную плёнку следует убрать и с таких мест, как поверхность прилегания к каркасу и крепежи.
  6. Материал размещается на стройплощадке так, чтобы быстро и без проблем получить доступ к облицовке, сразу же по мере необходимости.
  7. Возможно, некоторые сэндвич панели придётся резать — об этом моменте мы уже рассказывали выше.

Основные моменты по установке и креплению

После установки каркаса, для дальнейших работ используются саморезы для крепления панелей.

Крепежные элементы нужно закручивать так, чтобы они выступали из каркаса на 1-2 см. Следует упомянуть и то, что на колонны каркаса должна устанавливаться уплотнительная лента, которая протягивается по всей высоте.

При горизонтальном способе монтажа начинать нужно снизу вверх, при вертикальном — слева направо от угла здания. Данный подход исключает образование зазоров в местах стыков. Пазы при горизонтальной установки нужно располагать внизу — так воде будет проще стекать вниз. Крепеж для сэндвич панелей аналогичен при любом типе установки.

Если монтаж без специальной техники затруднителен из-за высоты здания, то обязательно используются цокольные подконструкции, подъёмники и захват.

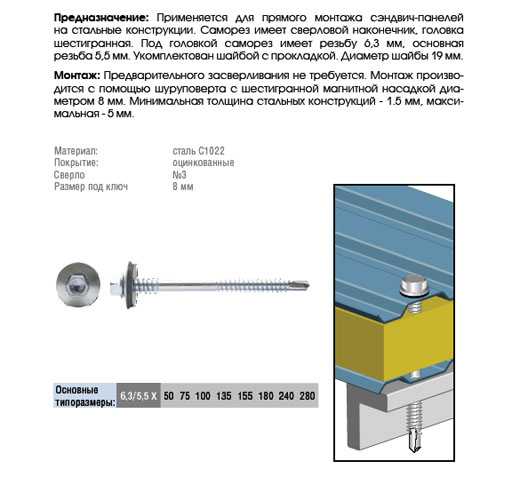

Саморез применяемый для крепления полотен облицовки

С помощью подъемника можно поднимать материал, после чего укладывать их на те самые подконструкции. После этого, необходимо проверить обрабатываемую стену на отсутствие перепадов, а само полотно — на соответствие строительному уровню.

Первая панель должна быть тщательно выставлена по уровню, поскольку именно от неё зависит качество всех последующих работ.

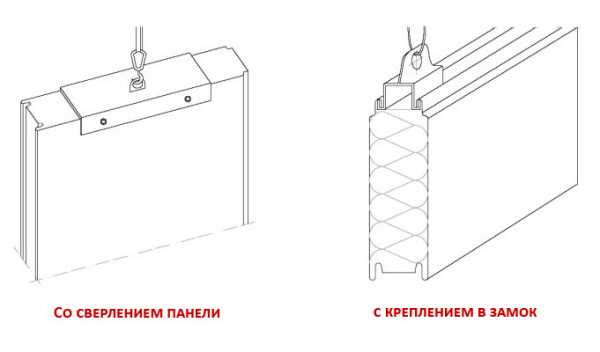

Общая схема крепления монтажного приспособления для подъема материала

Даже малейшее отклонение стартовой панели приведёт к наращиванию погрешности с установкой каждого последующего элемента, в результате чего в верхней части стены примет как минимум неровный вид, а в худшем случае образуются зазоры в местах стыков, что нежелательно для теплоизоляции.

О необходимости крепления к каркасу мы уже не раз упомянули, теперь настало время сделать её расстроповку. Производя все эти манипуляции, важно тщательно следить за тем, чтобы сэндвич панель не была повреждена.

Каждая последующее полотно крепится аналогично первому, но даже несмотря на максимальную точность монтажа начальной планки, проверяйте всё по уровню после установки каждого третьего элемента.

Пример правильной и неправильной посадки шурупов для крепления

В плане соблюдения других нюансов, вопрос того, как монтировать сэндвич панели, сводится к организации надежных стыковочных швов. Панели плотно соединяются в замках — каждый выступ должен до конца входить в соответствующий паз, иначе конструкция рухнет сразу после ввода в эксплуатацию, а иногда и до неё.

В зависимости от суровости климата, силиконовый герметик нужно наносить или только с внутренней, или с внутренней и внешних сторон. Клей и герметик закладываются прямо перед установкой панели.

На герметике всегда указывается допустимый для него температурный режим. Обратите внимание на то, что герметик действительно подойдёт для ваших погодных условий.

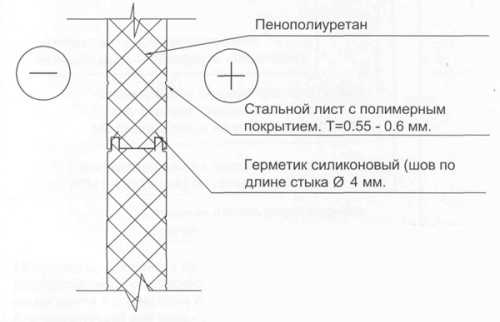

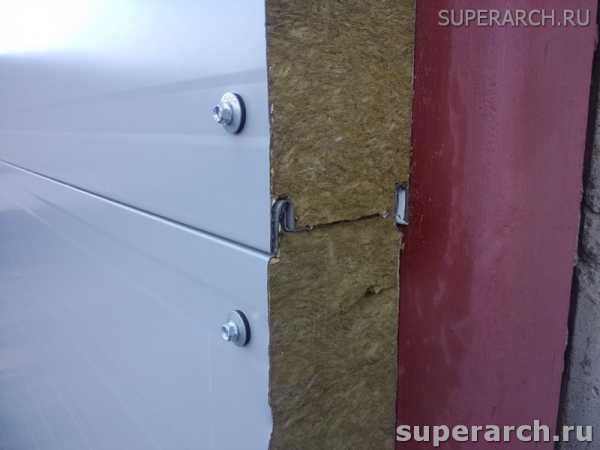

Пример правильного стыка двух стеновых полотен

Поперечные швы уплотняются минеральной ватой. Допускается использование монтажной пены. Некоторые виды утепления теряют свои свойства из-за воздействия влаги. Для предотвращения этого нюанса, узлы крепления нужно обрабатывать гидроизоляторами.

Если длина материала не превышает 4 метра, то рекомендованная ширина шва должна быть больше 15 мм. Если длина больше 4 метров, шов должен составлять не менее 20 мм.

Окончив монтажные работы, нужно произвести маскировку швов. Для данной цели используются фасонные элементы, установку которых начинают от цокольного отлива. Крепление маскировки производится с использованием небольших винтов или заклёпок. Фасонные элемент обрабатываются герметиком с обратной стороны.

Советы по уходу и важные правила монтажа

По окончанию основных работ по монтажу, настало время поговорить об уходе за готовой облицовкой. Заметим, что некоторые проблемы проще предотвратить, чем позже устранять недоделки.

Для малоэтажных строений, установка может выполняться с участием минимального количества людей

Поэтому, упомянем о некоторых особенностях монтажа:

  • если в качестве утеплителя используется минеральная вата, работы по монтажу проводятся только в респираторе Данный материал очень нежелателен к попаданию в дыхательные пути. Аллергия и раздражение — это меньшее, что можно получить;
  • не устанавливайте конструкции с минватой при высокой влажности — утеплитель разбухнет и потеряет свои свойства. И мы уже упоминали, о необходимости использования гидроизолирующей уплотнительной ленты;
  • если защитный слоя облицовки при монтаже не был поврежден, то следует беречь фасад от воздействий и впоследствии — для этого, просто не следует прислонять к стенам элементы строительной техники, временные опоры, лестницы и т. д. К естественным атмосферным воздействиям и перепадам температур готовое покрытие устойчиво;
  • как минимум один раз в год следует проводить визуальный осмотр поверхности. Удаляйте загрязнения при помощи мягкой щетки и мыльного раствора. Разнообразные повреждения защитного слоя можно устранить с помощью ремонтных красителей.

Таким образом, соблюдение всех рекомендаций по установке и уходу приведёт к тому, что защиту и красоту дома на десятки лет обеспечит единожды произведенный монтаж сэндвич панелей.

Читайте также:

otdelkaexp.ru

Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

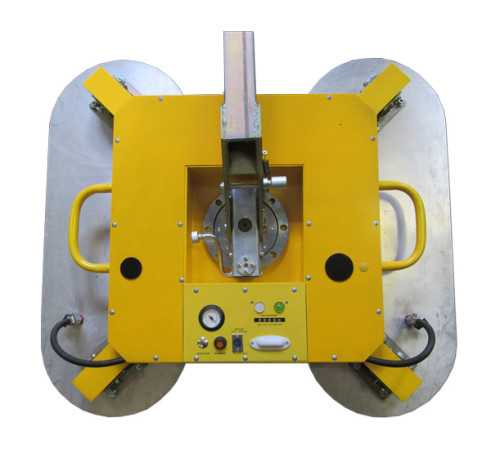

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

  • Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
  • Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

  • Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
  • Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

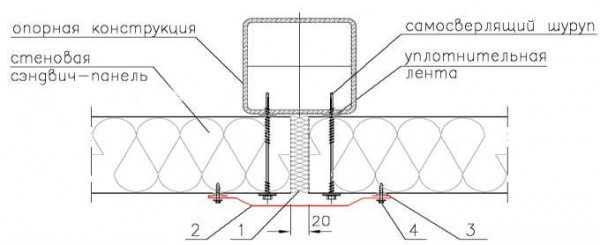

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

all-for-remont.ru

Монтаж сэндвич панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

  • деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву;
  • железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля;
  • металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

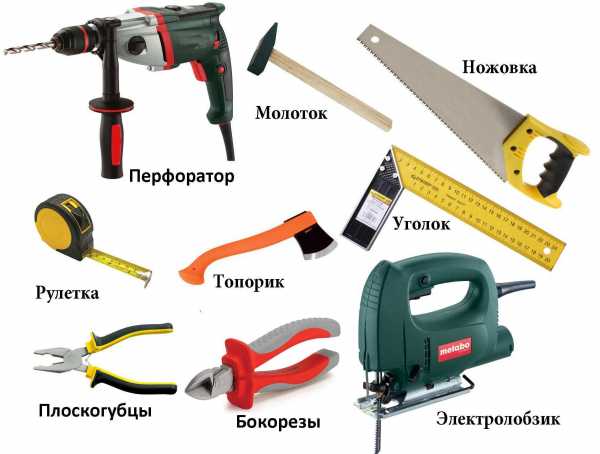

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

  • дрель и шуруповерт;
  • пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей;
  • уровень и отвес;
  • минеральная вата;
  • специальные захваты — струбцины,
  • прижимной и подъемный механизм;
  • сплошные или профилированные уголки из металла;
  • крепежные элементы;
  • самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь. Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут.

Этапы монтажа стеновых панелей горизонтальным способом



Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

  • выполнение разметки расположения панелей на цоколе здания;
  • очистка соединительных замков и поверхности панелей от загрязнений при их наличии;
  • крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов;
  • подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями;
  • выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции;
  • установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей;
  • монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов — струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам;
  • проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия;
  • крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.

Аналогично выполняется установка стеновых секций последующих ярусов. Шаг установки крепежных элементов при горизонтальном способе их монтажа составляет 900 или 1200 мм по ширине изделия. При этом, расстояние от края панели должно быть не менее 30 мм. Крепление начинается с верхних торцов и осуществляется по направлению сверху вниз.

В местах соединений соседних в горизонтальной плоскости секций укладывается уплотнительная лента или минеральная вата. Ширина швов определяется длиной панелей. При использовании 4-метровых секций она составляет 15 мм. Укладка сэндвич панелей, длиной свыше 4 метров, предусматривает размер шва не менее 20 мм. Монтаж универсального материала для обшивки несущей конструкции начинается с углов крайней нижней панели. При этом вначале укладываются стыковые, а затем нахлестные сэндвичи.

Особенности монтажа стеновых панелей вертикальным способом

Установка теплоизоляционных секций на стены несущей конструкции вертикальным способом не имеет существенных отличий от их монтажа в горизонтальном направлении. Важным моментом считается обеспечение необходимого усилия при стыковке смежных сэндвич панелей. Выполнение такого условия вызывает определенные трудности при использовании облицовочных секций значительной массы и длины. Для таких целей рекомендовано применение специального прижимного устройства, способного обеспечить надежное, прочное замковое соединение. Ударные методы воздействия при стыковке панелей категорически запрещены.

После крепления поддерживающих гнутых элементов на цоколь строения осуществляется монтаж универсального строительного материала. Проверка вертикальности выполняется при помощи отвеса. После тщательного прижатия сэндвич панелей к ребрам жесткости несущей конструкции, приступают к их креплению специальными саморезами, предусмотренными строительными нормами для качественной фиксации с материалом каркаса.

Если правильно укладывать сэндвич панели своими руками видео в интернете всегда поможет избежать ошибок при выполнении монтажных работ, то на протяжении всего срока эксплуатации возведенного здания отпадет необходимость проведения капитального ремонта.

Этапы монтажа кровельных панелей

Установка сэндвич панелей на кровлю выполняется при ее уклоне не менее 7 градусов и предусматривает выполнение определенных этапов. К ним относятся:

  • установка первой секции в направлении от свеса к коньку;
  • крепление панели саморезами к несущей конструкции кровли;
  • проверка необходимого уклона и правильного положения первого сэндвича;
  • состыковка панелей в поперечном направлении после подрезания торца и удаления лишнего утеплителя;
  • выполнение продольного соединения после обязательного нанесения силиконового герметика в паз замка.

При монтаже кровельных сэндвич панелей рекомендуется крепить уплотнительную ленту на наружные поверхности балок, ригелей, прогонов, а установку фасонных элементов осуществлять в направлении снизу вверх после обустройства отлива.

Соблюдение правил монтажа стеновых и кровельных панелей гарантирует быстрое возведение здания и его эксплуатацию при любых погодных условиях в течение длительного периода времени без проведения ремонтных работ.

Прочтите также:


←Вернуться

www.it-nv.ru

соединение с каркасом, узлы примыкания и крепления

Сэндвич панели – это один из наиболее популярных строительных материалов для сборки быстровозводимых конструкций. Они используются для облицовки и утепления стен, перегородок, перекрытий, а также для кровельных и отделочных работ.
Одно из наиболее важных преимуществ такого решения заключается в том, что технология монтажа сэндвич панелей не требует применения специальных приспособлений и инструментов. Бригада из нескольких высококвалифицированных рабочих вполне в состоянии обрабатывать до 500 кв. м. поверхности в день.

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Ширина пролетов должна обеспечивать возможность крепления панелей на расстоянии не менее 5 см от краев и предусматривать места для их стыка.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

  • Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

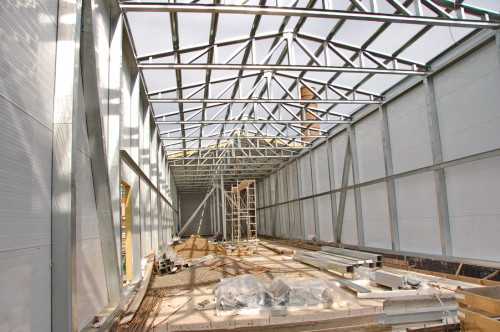

    Металлический каркас с закрепленными на нем стеновыми панелями

  • Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
  • Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

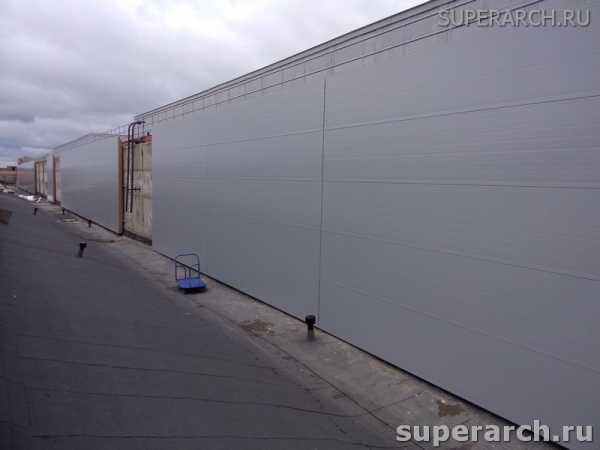

Установка стеновых сэндвич панелей

При облицовке стен, перегородок или перекрытий можно использовать два способа укладки: горизонтальный и вертикальный. Выбор конкретной реализации зависит от того, как выполнен каркас для сэндвич панелей и как наиболее удобно произвести раскрой имеющегося материала, обеспечив минимальное количество отходов.

  • Горизонтальный монтаж. Первый ряд панелей устанавливается непосредственно на цоколь. При необходимости утепления стыков можно использовать минеральную вату или пенопласт. Для обеспечения ровного расположения каждую панель выравнивают по предварительно размеченным рискам. Вертикальные соединения уплотняются монтажной пеной или минватой.

    Важным моментом, особенно при выполнении наружных работ, является ориентация плиты пазом вниз. Это поможет избежать затекания влаги внутрь замка.

  • Вертикальный монтаж. Последовательность укладки похожа, но работы начинаются от одного из углов. Первым также устанавливается нижний ряд, который по необходимости прокладывается утеплителем в местах соединения с цоколем. Вертикальность покрытия обязательно выверяется при помощи отвеса.

Всевозможные варианты сопряжения и крепления сэндвич-панелей подробно проиллюстрированы на рисунках ниже:

Узлы примыкания сэндвич панелей обрабатываются герметиком, которым смазывается паз замка непосредственно перед соединением изделий. При этом важно следить за тем, чтобы обеспечивалась плотная стыковка панелей без деформации уплотнительных элементов.

После окончания работ в местах стыков устанавливаются декоративные нащельники и доборные элементы.

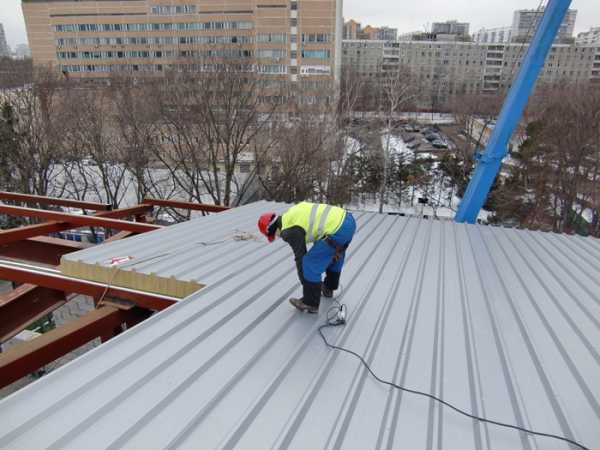

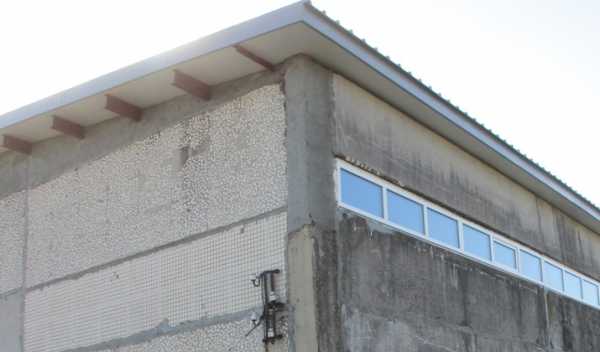

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами.

Крепление сэндвич панелей

Как уже отмечалось ранее, сэндвич панели могут монтироваться на различные виды каркасов. Для каждого материала основания необходимо применять соответствующие крепежные элементы. От правильного выбора крепежа зависит несущая способность полученной конструкции, срок ее службы и внешний вид.

Правильное и неправильное крепление панелей

Отметим несколько основных моментов относительно того, как крепятся сэндвич-панели:

  • Крепежные элементы должны устанавливаться под углом 90° к лицевой поверхности панели. Такое расположение обеспечивает надежность соединения и точность установки всех элементов конструкции.
  • Расстояние от края панели до места установки самореза не должно быть менее 50 мм.
  • Если используются самонарезающие винты с уплотнительной резиновой шайбой, их необходимо закручивать до полного прилегания к поверхности, избегая при этом деформации шайбы, т. к. она может со временем привести к потере герметичности соединения.
  • Общее количество саморезов, необходимое для крепления одной панели, зависит от типа объекта, вида сэндвич-панели и интенсивности ветровых нагрузок в месте возведения здания. Для районов Москвы и области технология монтажа сэндвич панелей предусматривает использование одного самореза на каждый метр длины в два ряда.

Обработка сэндвич панелей

В зависимости от типа материала, из которого изготовлена внешняя облицовка сэндвич панели, для ее обрезки под необходимые размеры нужно использовать разные инструменты.

Особые требования предъявляются к трехслойным панелям из тонколистной стали, покрытой полимерным антикоррозийным составом – основная задача при их обработке заключается в сохранении защитного покрытия.

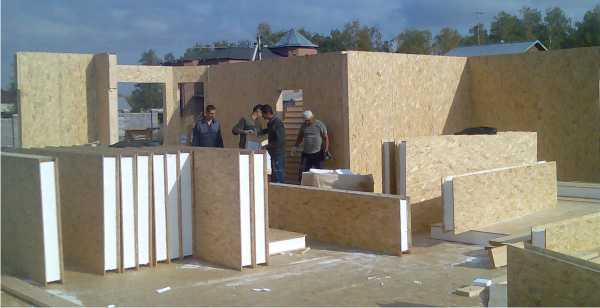

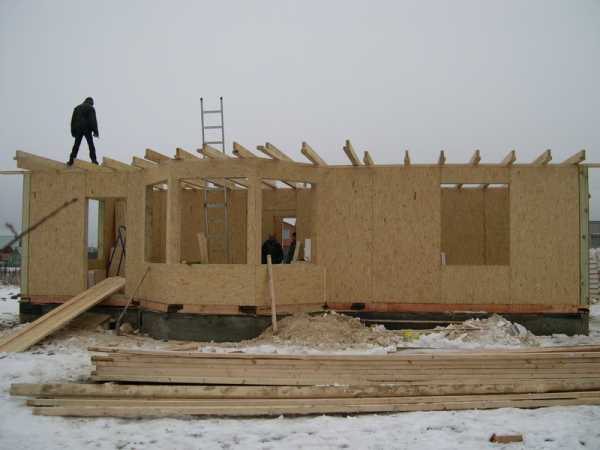

  • ОСБ (СИП-панели). Для получения гладкого прямого среза, который нужен для того, чтобы выполнить абсолютно ровное соединение сэндвич панелей, лучше использовать ручные инструменты или электрическую циркулярную пилу. При работе электролобзиком велика вероятность испортить кромку панели.
  • Сталь. Такие сэндвич панели лучше всего резать ножницами по металлу или пилами, предназначенными для холодной обработки (та же циркулярная пила или лобзик). Применение шлифовальных машинок, болгарок, устройств плазменной резки категорически не рекомендуется, поскольку в процессе их работы происходит сильный разогрев рабочей поверхности. В результате можно повредить защитный слой, что в дальнейшем приведет к коррозии и разрушению материала.
  • Пластик. Легко пилится ножовкой или электролобзиком. Особых требований к инструменту нет.

Особенности монтажа и ухода за поверхностью

Монтаж конструкций из сэндвич панелей представляет собой набор довольно простых операций, которые под силу практически любому взрослому человеку, имеющему минимальные навыки проведения строительных работ. Вместе с тем, такая работа сопряжена с определенными тонкостями, знание которых может предостеречь от совершения некоторых распространенных ошибок.

  • Если сэндвич панель выполнена на основе утеплителя из минеральной ваты, все работы по обрезке и установке необходимо проводить в защитном респираторе.

    Волокна минваты при попадании в дыхательные пути могут вызвать раздражение, аллергию или другие более тяжелые заболевания.

  • Сэндвич панели из минеральной ваты не рекомендуется устанавливать в условиях высокой влажности – при контакте с водой утеплитель разбухает, а его теплоизолирующие свойства сильно ухудшаются.
  • Необходимо следить за сохранностью защитного полимерного покрытия не только при обрезке, но и при любых других операциях с сэндвич панелями. Нельзя допускать ударов, царапин и сколов на защитном слое, поэтому не рекомендуется прислонять к поверхности лестницы, элементы погрузочной техники, конструкции временных опор и т. д.
  • После проведения работ необходим профилактический осмотр поверхности с интервалом не менее одного раза в год. Все загрязнения можно отмывать мягкой щеткой, смоченной мыльным раствором. Повреждения защитного покрытия восстанавливаются при помощи ремонтных красителей.

При соблюдении всех приведенных рекомендаций по установке и обслуживанию покрытие из сэндвич панелей будет служить надежным защитным и декоративным материалом в течение многих лет.

all-for-remont.ru

Качественный монтаж сэндвич панелей – подробное описание технологии

Использование в каркасном строительстве сэндвич-панелей значительно сокращает перечень традиционно проводимых мероприятий – гидро- , теплоизоляция – которые обязательны при возведении любой постройки. Это существенно увеличивает производительность и позволяет завершить работы в сжатые сроки. Однако некоторая простота технологии монтажа – только кажущаяся. На самом деле существует множество нюансов, без знания которых невозможно обеспечить надежность и долговечность конструкции. Начнем с того, что необходимо учесть перед началом монтажа сэндвич панелей.

Соответствие особенностей каркаса габаритам панелей

Во-первых, увеличение расстояния между стойками снижает несущую способность (по нагрузке) монтируемых изделий.

Во-вторых, несоответствие в выборе оптимальных размеров приведет к усложнению работы и увеличению отходов производства, следовательно, нерациональным финансовым затратам. Поэтому необходимо заранее предусмотреть, чтобы в процессе монтажа панели пришлось резать как можно меньше.

Все сэндвич панели имеют покрытие на основе полимеров. Следовательно, они «боятся» механических воздействий. Неаккуратное обращение с ними в процессе перевозки к месту работ, хранения и монтажа чревато царапинами, скрыть которые будет довольно сложно. А делать это придется, причем не только из эстетических соображений. Повреждение защитного слоя приводит к развитию коррозийных процессов, что пагубно влияет не только на находящийся под ним, как правило, металл, но и внутренний утеплитель.

Материал внешней «облицовки» образцов

От его типа зависит выбор инструмента, которым производится (при необходимости) резка панелей.

Для пластика – любой ручной (эл/лобзик, ножовка с полотном по металлу), который не вызывает нагрев материала, что на практике приводит к его оплавлению в месте разреза.

Для стали – инструмент для холодной обработки. Например, ножницы по металлу, «циркулярка» (с особой осторожностью) + то же, что и для пластика. Повышение температуры в месте реза недопустимо, так как это приводит к оплавлению защитного полимерного слоя.

Для СИП-панелей рекомендуется только «холодный» способ резки.

Материал, на который производится монтаж

От этого зависит выбор вида крепежных элементов. По данному вопросу можно дать следующие общие рекомендации:

  • бетон – для фиксации на такой основе применяются анкера или мощные саморезы с дюбелями;
  • древесина – саморезы по дереву;
  • металлические рейки – специальные винты (их называют «самосверлящие»). Предварительно под них в основе готовятся отверстия.

Особенности фиксации сэндвич-панелей

  • Крепежные элементы должны отстоять от края не менее чем на 5 см.
  • Их установка – строго вертикальная, без перекосов.
  • Не допускается деформация уплотнительной шайбы (слишком тугая «посадка» крепежа). Впоследствии это может привести к разгерметизации и протечкам.
  • Необходимо уточнить рекомендованное количество крепежных элементов для 1 изделия. Интервал между ними зависит от специфики строения, ветровой нагрузки, типа панели и способа крепления. В среднем он составляет 1 м (при двухрядной фиксации).

Проверка геометрии каркаса

Раз читатель интересуется технологией монтажа панелей, значит, общее понятие о «каркасном» строительстве имеется. Поэтому нет смысла вдаваться в подробности, как и из чего возводить сам «скелет» здания. Отметим только главное требование к этой конструкции – правильность «геометрии». Все панели имеют строго выдержанные размеры. Любой перекос хотя бы одного элемента каркаса приведет к тому, что сэндвич-панели подогнать друг к другу так, чтобы между ними не оставалось значительных зазоров (щелей), не получится. Значит, придется их «подрезать», причем под углом. А это и сложно, и лишняя трата времени. Следовательно, ЕЩЕ ДО НАЧАЛА РАБОТ по монтажу нужно удостовериться в том, что все части конструкции строго «параллельны и перпендикулярны».

Обработка цоколя и несущих элементов

В зависимости от местных условий применяются антисептические и антикоррозийные средства. Если несущий каркас сооружен из древесины, то дополнительно производится его пропитка антипиренами (от воспламенения).

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Чтобы в процессе монтажа не произошло путаницы, все панели следует расположить в той последовательности, в которой они будут устанавливаться. В этом случае работать будет легче, да и сам процесс пойдет значительно быстрее.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

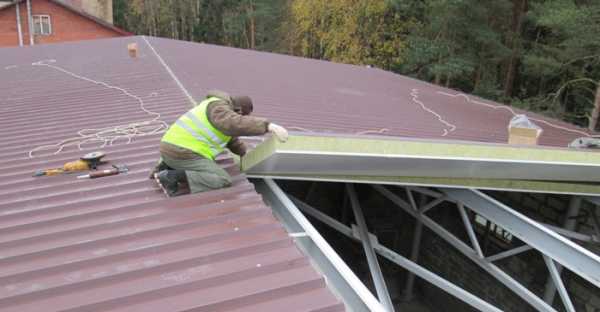

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

  • В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
  • «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
  • Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

masterim.guru

Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж

Монтаж стеновых панелей | Монтаж кровельных панелей

Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей. Монтаж сэндвич панелей — не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания «СП-Монтаж» и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону — бесплатно.

Работы по монтажу стеновых сэндвич-панелей

Оборудование для монтажа сэндвич панелей >>>

Монтажные работы выполняются в следующей последовательности:

  1. подготовка мест для монтажа стеновых сэндвич-панелей
  2. установка стеновых сэндвич-панелей в проектное положение
  3. крепление стеновых сэндвич-панелей
  4. монтаж фасонных элементов стеновых сэндвич-панелей

Подготовка мест для монтажа стеновых сэндвич-панелей

До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений. И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.

Установка стеновых сэндвич-панелей в проектное положение

Монтаж перегородок из сэндвич панелей >>>

Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости — от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.

Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки — это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.

Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.

Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.

Крепление стеновых сэндвич-панелей

Крепление к стальным конструкциям панелей при вертикальной раскладке.

Как правило панели устанавливают так называемым «шип в паз» (гребнем вперед). Но возможно устанавливать и обратно, т.е. «паз в шип». Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:

Толщина стеновой панели, мм

Минимальная длина винта, мм

50

85

80

105

100

135

120

155

150

185

200

235

Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм). Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой — шайба не будет деформирована, а если тугой — будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.

К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок «паз» смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм. Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

Крепление к стальным конструкциям панелей при горизонтальной раскладке.

На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса. Затем на следующую панель наносят герметик в замок «паз» и устанавливают ее на предыдущую панель «паз в шип». Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.

Монтаж фасонных элементов трёхслойных сэндвич-панелей

Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов — 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли. Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

Работы по монтажу кровельных сэндвич-панелей

Монтажные работы выполняются в следующей последовательности:

  1. подготовка и разметка мест для укладки кровельных сэндвич-панелей
  2. укладка кровельных сэндвич-панелей в проектное положение
  3. крепление кровельных сэндвич-панелей
  4. монтаж фасонных элементов кровли

Подготовка мест для укладки кровельных сэндвич-панелей

Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту. Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.

На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.

Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:

  • со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
  • у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.

Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):

  • в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
  • удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
  • механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.

Укладка кровельных сэндвич-панелей в проектное положение

При укладке панелей выполняются следующие операции:

  • строповка панелей,
  • подъём и перемещение панелей к месту укладки,
  • приёмка панелей и укладка в проектное положение,
  • временное крепление панелей,
  • расстроповка панелей.

В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей. Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой — наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту. Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.

Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку. Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.

Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок «паз» нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.

Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом. Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.

Крепление кровельных сэндвич-панелей

Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:

Толщина кровельной панели, мм Минимальная длина винта, мм

50

126

80

156

100

176

120

196

150

226

200

276

Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту. Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.

С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой — не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др.). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

Монтаж фасонных элементов кровли

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте. Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.

sendwichpanel.ru
