Шаг обрешетки металлочерепица – правильный шаг и расчет количества

Содержание

Шаг обрешетки под металлочерепицу, описание технологии, схемы

Выбор шага обрешетки под металлочерепицу является главным правилом монтажа этого материала, при его нарушении снижается надежность фиксации крыши и ее целостность. В качестве несущей основы используются деревянные доски толщиной от 25 мм, технология их набивки считается сложной, при сомнении в своем опыте этот этап лучше доверить профессионалам. При выполнении работ самостоятельно исключить ошибки помогает расчет шага и составление схемы. Рекомендации производителей учитываются в обязательном порядке, признанные бренды (Grand Line, Монтеррей, Ruukki, Металл Профиль, MeraSystem) указывают точные размеры профиля и требования к каркасу и доборным элементам.

Оглавление:

  1. Схема кровельного пирога
  2. Выбор стройматериалов
  3. Необходимый шаг обрешетки
  4. Особенности технологии монтажа

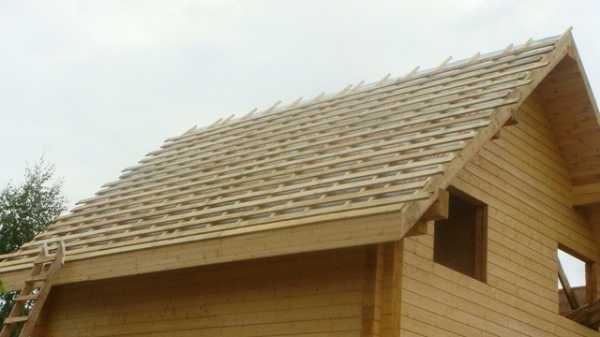

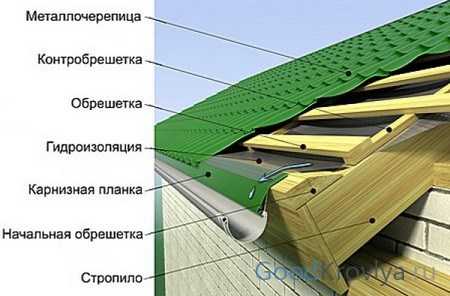

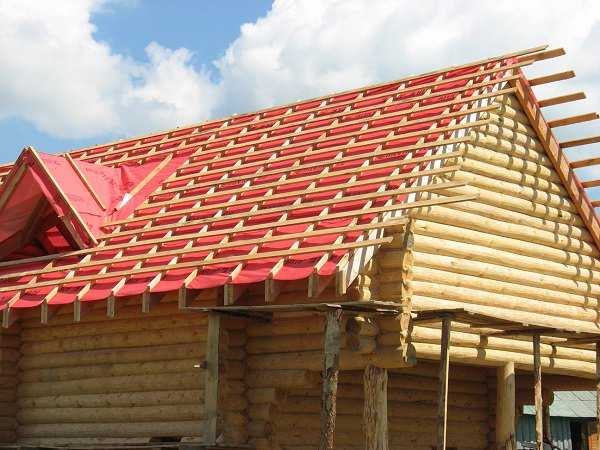

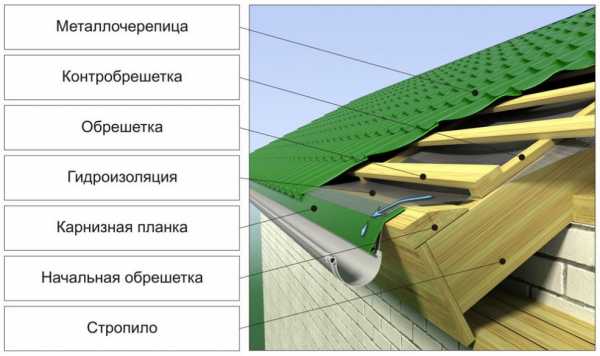

Конструкция кровли, назначение обрешетки

Стандартная схема у холодных и теплых крыш различается, в первом случае она включает в себя несущие системы, настил и размещаемую под ним гидроизоляционную прослойку. Между металлочерепицей и пленкой предусматривается вентиляционный зазор, рулонные изделия крепятся с небольшим провисанием. Доска для фиксации профилированных листов набивается поверх конробрешетки высотой не более 2 см. При всех своих преимуществах (простота и бюджетность) такой вид кровли выбирается редко, как из-за высоких теплопотерь, так и из-за гулкости черепицы во время дождя.

Схема пирога для утепленного типа более сложная, она включает в себя паробарьер с внутренней стороны чердачного помещения, стропила и продольные прогоны, удерживающие изолирующие материалы (преимущественно минвату), гидроизоляционную прослойку, не препятствующую выводу влаги изнутри, каркас и черепицу, в нужных местах устанавливаются контррейки и элементы аэрации. По аналогии с предыдущим вариант при строительстве такой крыши между покрытием и остальными слоями оставляется вентиляционный зазор. Принимаются дополнительные меры по выводу внутреннего конденсата, он не должен накапливаться в утеплителе. Функции контробрешетки также остаются неизменными – рейки фиксируют гидроизоляционную пленку к стропилам.

Обрешетка является обязательной частью несущей системы, она обеспечивает вентилирование внутреннего пространства. При правильном ее расположении и дополнении элементами аэрации влага не накапливается на гидроизоляционной прослойке и не конденсируется на металлочерепице. Края пленки выводят к водосточным желобам.

В зависимости от частоты расположения досок выделяют два вида настила: сплошной и решетчатый. В первом случае деревянные бруски укладываются с минимальным зазором между соседними изделиями, 10 мм достаточно для создания хороших условий вентилирования и снижения к минимуму риска крепежа черепицы к пустоте. Рекомендуемая ширина доски при таком способе составляет 100 мм, минимальная толщина – 32, сечение бруса – 50×50. Этот вариант считается затратным, такая схема выбирается редко (при строительстве плоских крыш и использовании более мягких материалов для настила или при обустройстве сложных проектов с мансардой).

Решетчатая обрешетка считается классической, несущих способностей обычных досок при расположении в нужных точках достаточно для удержания оцинкованного металла. Вес 1 м2 Гранд Лайн и аналогичных востребованных марок с толщиной в пределах 0,4-0,55 мм варьируется от 3,7 до 6 кг соответственно, нагрузка распределяется равномерно. Усиление требуется только на отдельных участках: возле дымоходов, ендовах, в местах примыкания к мансардным окнам и другим надкровельным конструкциям.

Выбор материала

Для создания несущей основы лучше всего подходит древесина хвойных пород, они легко поддаются обработке и имеют требуемую степень жесткости и биологической устойчивости. Из лиственных однозначно не рекомендуется применять березу и аналогичные хрупкие сорта. Обрешетка под металлочерепицу набивается исключительно из обрезных досок с одинаковой толщиной и влажностью не более 20%, если нужно – специально просушенных. Все деревянные элементы перед монтажом проходят обработку антисептиками и антипиренами.

Сечение каркаса зависит от сложности конфигурации кровли и ожидаемых нагрузок. Квадратный и прямоугольный брус 50×50 и 40×60 используется только в случае чересчур большого шага стропильных ног (от 1 м и выше). Доска сечением 25х100 мм считается стандартной, этот размер востребован больше всего, 32×100 покупается при обустройстве сложных крыш или фиксации черепицы к оцинкованному листу. Для прибивания обрешетки к стропилам применяются гвозди с диаметром 3-3,5 мм и длиной, превышающей толщину древесины как минимум вдвое. Увеличивать их размеры не рекомендуется, это чревато разрушением досок. На каждый участок крепежа понадобится не менее 2 штук гвоздей, они приобретаются с небольшим запасом.

Расчет шага, факторы влияния

Черепица характеризуется четкими требованиями к каркасу, произвольный шаг в данном случае исключен. Ее профиль имеет неоднородную прочность и жесткость, направление листа неизменно. Максимальная надежность крепежа к несущему основанию достигается при его расположении на дне волны, иначе он будет вырываться. Главным фактором, определяющим шаг набивки, является длина волны. Дополнительно учитываются: величина уклона ската крыши, наличие или отсутствие водостока (при монтаже его к лобовой доске выступ первой линии обрешетки под металлочерепицу смещается на 30 см) и тип профиля.

При использовании прямоугольных разновидностей с капиллярными стыками (например, Каскад) шаг досок варьируется от 60 до 90 см. Для видов с высоким профилем и Z-соединениями (Андалузия и ее аналоги) это значение меняется от 40 до 70 см. Шаг обрешетки для Монтеррей и других видов без дополнительных замков зависит от расстояния между поперечными волнами, точное значение приведено в таблице:

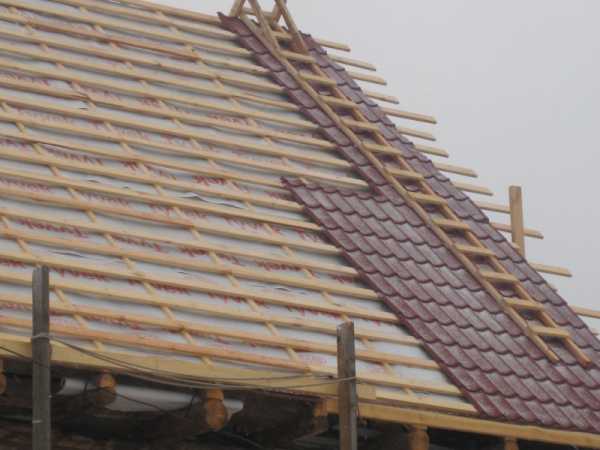

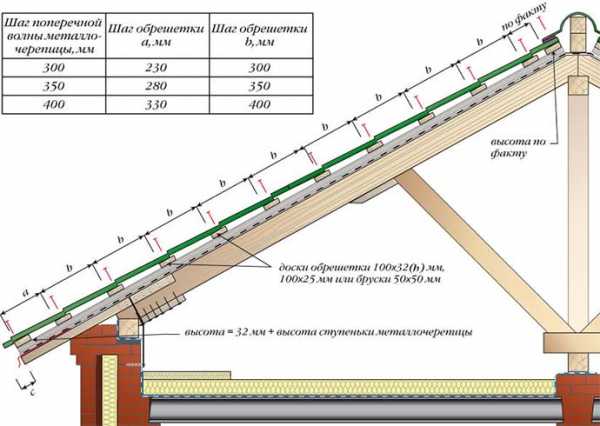

Шаг волны, ммРасстояние от первой обрешетки (планки карниза) до второй, ммПоследующий шаг, мм
300230300
350280350
400330400

Длина модуля (L) у большинства востребованных марок (Grand Line, Mera System, Металл Профиль, Монтеррей, Ruukki, Stynergy) варьируется от 300 до 400 мм. При необходимости получения величины отступа от первой планки до середины второй при покрытии крыши листами с нестандартной волной используется простая формула L-70мм, последующий шаг доски под металлочерепицу совпадает с параметрами ее профиля. При таком подходе несложно составить схему расположения всех поперечных балок кровли. Вне зависимости от шага на участке конька они укладываются всплошную.

Особенности технологии набивки обрешетки

К работам приступают после укладки гидроизоляционного слоя пирога, фиксировании его к стропилам тонкими рейками высотой не более 20 мм и прикреплении кронштейнов для водосточных желобов. Для набивки применяются обработанные и хорошо просушенные бруски с проверенными размерами, при наличии ендовы – подрезанные под определенным углом. Первый ряд укладывается с особой тщательностью, от него отмеряют все последующие планки. Для компенсации перепада профиля он должен быть на 1-2 см выше остальных, при использовании досок со стандартной толщиной сверху набивается еще одна планка.

Все последующие поперечные элементы располагаются с учетом выбранного шага, будущий крепеж должен совпадать с серединой набиваемого бруса. На участках примыкания к надкровельным конструкциям и ендовах выполняется сплошная обрешетка или увеличивается ширина доски. Это же относится и к коньку, прогибание металлочерепицы на верхнем участке крыши недопустимо. С этой целью по обоим сторонам размешают по 2 дополнительные доски с зазором около 5 см между собой. В дальнейшем они также применяются для крепления самого конька.

К монтажу кровельного покрытия приступают через 2-3 дня, для исключения риска смещения обрешетки под листами черепицы все элементы должны устояться. При достаточной толщине досок (от 25 мм и выше), использовании контрреек и качественных антисептиков несущая основа прослужит долго и в дополнительном обматывании брусьев гидроизоляционной пленкой нет необходимости. К важным требованиям технологии относят обеспечение свободного вывода влаги и нахлеста мембран на 5 см как минимум.

stroitel-list.ru

размер, устройство, монтаж, какое расстояние, как правильно сделать обрешетку?

Кровельное покрытие призвано не только максимально уберегать строение от воздействия атмосферных факторов, но и придавать ему эстетичный вид. С этой задачей хорошо справляется появившаяся в 80-х годах металлочерепица.

Металлочерепица как материал для покрытия кровли

Металлочерепица представляет собой профилированные под форму уложенной керамической черепицы тонкие металлические листы, покрытые защитным слоем. Используемый металл — нержавеющая сталь, медь или алюминий.

Различные покрытия придают материалу необходимую декоративную окраску и обеспечивают высокую степень устойчивости к коррозии и действию ультрафиолета. Срок службы качественной продукции при бережном отношении — до 50 лет для стальных изделий, до 100 лет и более для медных и алюминиевых.

Выбор металлочерепицы для кровли — решение, способное за приемлемую цену обеспечить высокое качество, презентабельный вид и долговечность крыши, не обременив строителя сложными монтажными процедурами и покупкой дорогих инструментов.

Нельзя не упомянуть малый вес такого покрытия, в 5 — 10 раз меньший, чем шиферные и керамические аналоги. Это позволяет максимально облегчить крышу и сэкономить при постройке дома.

Недостатки металлочерепичного покрытия:

  • из-за особенностей формы металлочерепицу не применяют для крыш с углом ската менее 14 градусов;
  • отсутствие теплоизолирующих и звукоизолирующих свойств вынуждают к установке дополнительного изолирующего слоя на обрешетку;
  • коррозия стали в местах срезов и креплений, при некачественном крепежном материале крыша быстро начнет протекать;
  • образование конденсата в холодное время суток, необходима дополнительная гидроизоляция;
  • малая толщина материала (0,3 — 0,5 мм) не позволяет добиться высокой прочности, особенно от медных и алюминиевых черепиц. Это повышает опасность повреждения материала при монтаже и ограничивает возможность при необходимости передвигаться по нему;
  • сложность монтажа и расход материала повышаются намного быстрее, чем сложность формы крыши.

Классификация металлочерепицы

Металлочерепицу делят по

1. Материалу:

  • медная черепица — очень долговечна и с возрастом только улучшает свой вид, крайне редко используется из-за дороговизны и сложностей монтажа;
  • алюминиевая черепица — долговечная, легкая, но дорогая. Снабжается устойчивым к физическим нагрузкам покрытием, не имеет широкого выбора оттенков цвета, из-за чего используется редко;
  • стальная черепица
    — наиболее дешевый,прочный и распространенный вариант, подвержена коррозии, поэтому снабжается двухслойным покрытием — оцинковкой и полимером.

2. Геометрии профиля:

  • «Монтеррей» — наиболее популярный профиль с несимметричной волной, имитирующий глиняную черепицу, имеет множество модификаций (Сьерра, испанская Сьерра, М28 и другие), экспериментирующих с длиной, высотой и формой волны;
  • «Банга» — популярный профиль с симметричной волной, имитирующий керамическую черепицу, также имеет множество модификаций;
  • «Каскад» — трапециевидный профиль, более удобен для покрытия крыши сложной формы;
  • «Шанхай» — профиль с рисунком типичной восточноазиатской крыши;
  • «Андалузия» — в собранном виде напоминает профиль «Банга», но обладает совсем другой технологией монтажа. Скрытые крепежи и специальные замки на листах повышают влагостойкость и увеличивают долговечность, однако, необходимость специального оборудования и цена всё равно делают такую черепицу непопулярной.

3. Типу и расположению полимерного защитного покрытия:

  • двустороннее или одностороннее — изделие с двухсторонним покрытием более устойчиво к коррозии;
  • без покрытия — подходит только медным черепицам;
  • Pural — качественное покрытие из полиуретана с полиамидом, средней цены, срок службы 30 лет, обеспечивает длительное сохранение цвета, механическую прочность, устойчивость к коррозии, УФ-лучам, высоким и низким температурам;
  • PE — наиболее популярное дешевое покрытие из полиэстера, срок службы 5 — 10 лет, обеспечивает устойчивость к коррозии и высоким температурам, не любит сильные морозы и кислотные дожди. Матовая модификация PE повышенной толщины обеспечивает срок службы до 15 лет;
  • Purex     — изобретенное в Финляндии покрытие из полиуретана с полиэстером, срок службы до 50 лет, средней цены, обладает приятным полуматовым цветом, высокими эксплуатационными характеристиками;
  • Pur — полиуретановое покрытие, встречается в комбинации с другими в зависимости от производителя, обычно обеспечивает долговечность кровли не менее 15 лет;
  • PVC (пластизол) — покрытие из поливинилхлорида и пластификаторов, имеет цену выше средней и обеспечивает отличную механическую прочность, но теряет её на сильном морозе, выцветает на солнце и плывет при температуре выше 60 градусов.
  • PVDF — покрытие из поливинилденфторида и акрила, редко используется из-за высокой цены, имеет характеристики схожие с PURAL и особый оттенок окраса, придающий крыше представительный вид.

Отдельные производители экспериментируют с кровельным материалом, изготавливая металлочерепицу из необычных материалов, придавая ей необычные формы или покрывая необычным покрытием. Стоит такая черепица на порядок вышеуказанных типов, но поможет придать дому состоятельного хозяина уникальный вид.

Выбираем металлочерепицу

Как сделать правильный выбор? При покупке металлочерепицы определяющими факторами являются бюджет, дизайнерские предпочтения владельца дома и климатические условия. При строительстве своими руками необходимо учитывать и сложности монтажа.

При покупке изделий из стали важно учитывать такие факторы:

  • лист тоньше 0,45 мм недостаточно прочен, толще 0,6 мм создает трудности при монтаже;
  • черепица с заявленным сроком службы более 15 лет должна иметь содержание цинка 275 и более г на кв.м;
  • большая высота волны повышает жесткость кровли, но и обходится дороже;
  • при одинаковом типе полимерного покрытия его толщина почти линейно повышает срок службы черепицы.

Выбрав цвет и форму профиля для будущей кровли, остается подобрать подходящее для вашего климата и кошелька покрытие.

Для дождливого и ветреного приморского климата с небольшими годовыми колебаниями освещенности и температуры более всего подходит пластизол, превосходно защищающий от дождя, града и летящих веток, но разрушающийся при высокой температуре.

Для жаркого и сухого окружения весьма привлекателен матовый полиэстер или PVDF.

В умеренном континентальном климате с его лютыми морозами зимой и жарой летом необходимо наиболее защищенное из универсальных решений — полиуретан, Pural, Purex.

При стремлении сэкономить на качестве для любых условий подойдет полиэстер, имеющий среднюю защиту от всех угроз.

Абсолютно не обязательно покупать брендовую финскую или британскую продукцию, отечественный производитель тоже научился делать качественное покрытие. Но всё же перед покупкой стоит разузнать, как производитель себя зарекомендовал, и соответствует ли толщина и состав покрытия финским стандартам.

Перед окончательным выбором стоит убедиться в плотности листов в стопке черепицы, если они лежат неплотно, стыки листов после монтажа будут видны.

Устройство обрешётки

Обрешетка — конструктивная часть крыши, устанавливаемая на стропила, и служащая основанием для закрепления кровельного материала.

В зависимости от требований по термо- звукоизоляции и необходимости экономить пиломатериалы, используют один из четырех видов обрешетки:

  1. Наиболее простой и не очень экономный — сплошной деревянный настил на стропила параллельно коньку с небольшими зазорами для вентиляции, гидроизоляция ложится поверх настила и крепится черепица.
  2. Самый экономный — гидроизоляция ложится на стропила. На стропилах перпендикулярно им и параллельно коньку расположена обрешеточная доска с шагом, равным длине волны черепицы. В таком варианте часто вместо доски используют стальные профиля.
  3. Наиболее популярная двухслойная конструкция из контробрешетки — брусьев, набитых поверх каждого стропила на предварительно проложенную гидроизоляцию, и обрешетки с шагом.
  4. Трехслойный вариант: 1-й слой сплошной настил и гидроизоляция на нем, 2-й контробрешетка из бруса, прибитого по диагонали на настил, и 3-й — обрешеточная доска с шагом, прибитая на контробрешетку.

Три особенности крайнего ряда обрешетки

  1. Через карнизную доску в водосток спускается гидроизоляция. Если конструкцией водостока не предусмотрена специальная гидроизоляционная поверхность, то внешний угол карнизной планки стесывают под углом в 30 градусов, чтобы улучшить отток воды, и гидроизоляция не повреждалась острым краем.
  2. 1-я планка снизу — наиболее важная с точки зрения отсутствий деформаций на крыше. От неё отмеряется расположение остальных брусьев и от неё же начинает крепиться лист черепицы. Поэтому очень важно её выставить верно, учитывая необходимую горизонтальность, зазор от стены до края карниза, конструкцию водостока.
  3. 1-я планка снизу берется несколько толще прочих, чтобы компенсировать её расположение не в самой нижней точке волны металлочерепицы (самая нижняя точка свисает над водостоком).

Обрешётка под металлочерепицу: советы и рекомендации по изготовлению

  • Выбрать конструкцию обрешетки надо до установки стропильной системы, чтобы было меньше работы по наращиванию стропил в случае необходимости.
  • Выбрать и купить металлочерепицу и прилагаемые к ней вспомогательные детали — до установки обрешетки, чтобы учесть заранее нюансы и не перерасходовать материал.
  • Если не хватает длины пиломатериала — его можно срастить, установив стык на одно из стропил. При этом нежелательно на одно и то же стропило устанавливать все стыки, делайте это с каждым стропилом поочередно.
  • Если есть необходимость забить 2 гвоздя в брус или доску на небольшом расстоянии друг от друга — не нужно этого делать по одному продольному волокну, от такого может расколоться даже толстый брус. Смещайтесь по диагонали хотя бы немного.

Возможные дефекты обрешетки под металлочерепицу

Наличие дефекта в обрешетке может привести к

  • визуальной деформации всей кровли,
  • трудностям при монтаже из-за нестыковки листов,
  • сложностям при монтаже вспомогательных и декоративных элементов (водосток, фасад, снегозадержатели),
  • повышенной шумности крыши,
  • невозможности монтажа (при совсем неверном шаге).

Шаг обрешётки и её монтаж

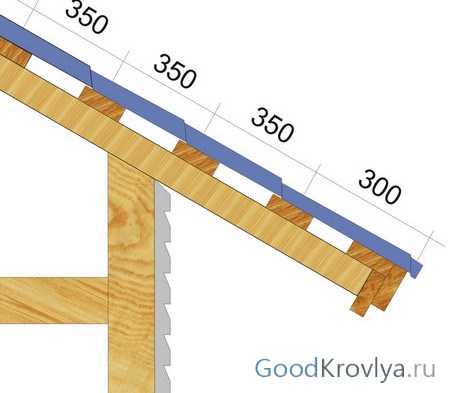

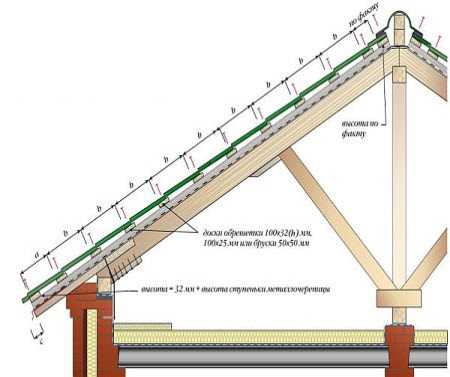

Шаг обрешетки подбирается исходя из длины волны металлочерепицы так, чтобы обрешеточная доска соприкасалась по всей длине листа с нижними частями волн, в которые ввинчиваются саморезы.

Расстояние между первой и второй нижней планкой обрешетки меньше шага на треть диаметра водостока.К примеру, для черепицы с длиной волны 40 см и водостоком диаметром 15 см 2-я планка будет на расстоянии 35 см от первой.

Монтаж брусьев обрешетки проводится с помощью саморезов или гвоздей, длиной 60 — 100 мм в зависимости от толщины материала.

Обрешетка прибивается на каждый брус контробрешетки или стропил. В случае использования доски 25х100 или 32х100 крепление на каждом пересечении производится двумя гвоздями во избежание деформации крыши при усыхании материала.

Подбор пиломатериала

На обрешетку применяется древесина хвойных пород. Перед установкой пиломатериал в обязательном порядке обрабатывается комплексом огнебиозащиты.

Применяемые в обрешетке размеры пиломатериалов:

  • обрезная доска 32х100 мм — применяется при шаге стропил 90 см и толщине черепицы 0,5 мм и более для сплошной обрешетки или с шагом;
  • обрезная доска 25х100 мм — используется при шаге стропил 60 см и толщине черепицы менее 0.5 мм;
  • брус 40х60 мм или брус 50х50 мм — применяется для обрешетки если шаг стропил более 1 м, для контробрешетки;
  • доска 150х40 мм — для конька, для карниза.

Инструменты

Для монтажа обрешетки понадобятся:

  • рубанок для предварительной подготовки досок нестандартного размера;
  • молоток и оцинкованные гвозди длиной в 2 толщины обрешетки — 60-80 мм;
  • шуруповерт и оцинкованные саморезы 80 мм;
  • ручная пила любого типа;
  • рулетка;
  • уровень;
  • карандаш.

Для удобства вместо разметки можно изготовить или купить специальный шаблон для шага обрешетки.

Для монтажа металлочерепицы понадобятся:

  • шуруповерт и кровельные саморезы по дереву 35 мм;
  • ножницы по металлу или пила с диском по металлу, болгарка — портит черепицу;
  • рулетка;
  • карандаш;
  • мягкая щетка для убора строительного мусора с покрытия;
  • мягкая обувь для ходьбы по уже установленной черепице.

Порядок устройства обрешётки под металлочерепицу

  1. Устанавливаем сплошную карнизную доску в специальные пазы на стропилах. Её рекомендуемые размеры 40 мм толщины, ширина берется исходя из конструкции водостоков. К внешнему краю саморезами крепим водосток.
  2. Согласно инструкции производителя монтируется теплошумоизоляция.
  3. На весь монтируемый скат кровли по стропилам и карнизной доске растягивается гидроизоляционная мембрана — пленка. Её временно крепят степлером/гвоздями к каждому стропилу с незначительным провисанием. При необходимости соединить несколько кусков пленки делают нахлест 15 см.
  4. Мембрана фиксируется с помощью установки контробрешетки — набитых на стропила по всей длине планок толщиной 30 — 40 мм. Контробрешетка крепится саморезами или гвоздями тройной длины — 90 — 120 мм.
  5. Устанавливается перпендикулярно контробрешетке 1-я нижняя планка обрешетки повышенной толщины на расстоянии 2 см от нижнего конца контрреек. Её необходимо тщательно выверить уровнем. Аналогично крепится обрешеточная тоска повышенной ширины возле конька на расстоянии 2 см от пересечения контробрешеток двух скатов крыши.
  6. 2-я планка обрешетки устанавливается с учетом выпуска листа черепицы на 1/3 диаметра водостока.
  7. Монтаж остальных планок с шагом, равным длине волны металлочерепицы.
  8. Гидроизоляция 1-й нижней планки от кровли. Необходимо следить, чтобы не был перекрыт зазор между карнизной доской, гидроизолированной водостоком, и 1-й планкой обрешетки, этот зазор обеспечивает вентиляцию кровли.

В зависимости от применяемой конструкции водостоков, необходимые действия могут быть иными, поэтому необходимо тщательно продумать конструкцию кровли, прежде чем приступать к работам.

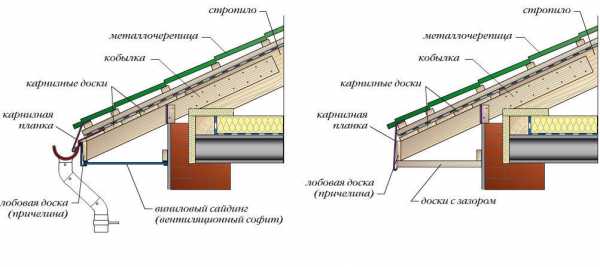

Устройство обрешетки у карниза и у конька кровли

Прибитые контррейки на стропилах сходятся над коньком крыши. На расстоянии 2 см от их соединения (зависит от уклона) прибиваются обрешеточные планки шириной 100 мм, вне зависимости от предыдущего шага обрешетки. Зазор в 2 см обеспечивает необходимую вентиляцию в кровле.

Необходимость в вентиляции кровли и устройстве водостока требует особой конструкции обрешетки у карниза. 1-я обрешеточная планка должны быть на высоту волны толще других, и на более близком расстоянии от 2-й, чтобы направить воду с кровли в центр водостока.

Сам же водосток устроен таким образом, чтобы принимать воду не только с кровли, но и из подкровельного пространства. Для этого на карнизную доску приклеивают гидроизоляцию, по которой весь конденсат стекает через зазор между карнизной доской и 1-й планкой прямо в водосток.

Монтаж металлочерепицы

В каком порядке монтируется металлочерепица?

  1. Установка системы подачи листов черепицы на крышу. Металлочерепицу легко повредить, при подаче нужно учитывать этот фактор. Простейший вариант — подъем по двум длинным рейкам.
  2. Обрезка листов с учетом рассчитанной конструкции.
  3. Установка 1-го листа металлочерепицы по карнизу и торцу крыши с припуском 50 мм для водостока с прихватом одним саморезом посередине.
  4. Установка нахлестом к нему еще 2 — 3 листов вдоль карниза, нахлестывается одна продольная волна. Профиль черепицы не симметричен, поэтому при установке начиная с левой стороны придется не нахлестывать, а подсовывать следующий лист.
  5. Выравнивание ряда и закрепление. Крепеж производят в точку прогиба волны специальными кровельными саморезами через один прогиб в шахматном порядке. Саморез должен плотно прижимать металл к обрешетке.
  6. Ориентируясь по установленному первому ряду продолжаем крепить остальные листы до полного покрытия плоскости. Если скат длиннее листа — второй лист снизу и так далее монтируются нахлестом на предыдущий.

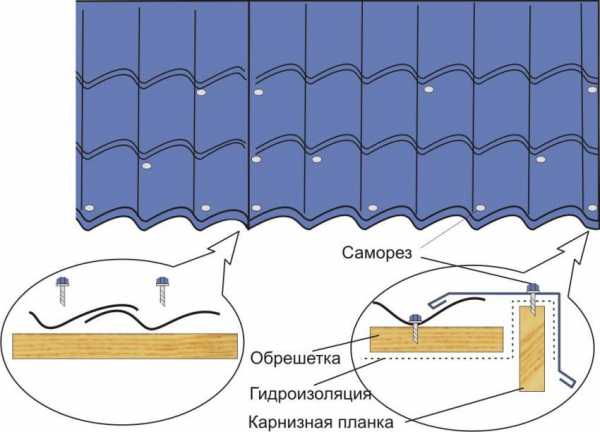

Крепление листа металлочерепицы

Крепление металлочерепицы проводится по рекомендованной в инструкции схеме с помощью специальных кровельных саморезов, обеспечивающих длительную водоустойчивость и защиту крепежных отверстий от коррозии.

Для большинства обычных видов черепицы схема — по одному саморезу в каждую канавку по 1-й нижней планке обрешетке, и далее через 1 в шахматном порядке для всех высших планок обрешетки.

ПОХОЖИЕ СТАТЬИ

krovlya777.ru

Шаг обрешетки под металлочерепицу — расчет размера и монтаж

Прежде, чем приступать к укладке любого покрытия для облицовки, нужно прежде всего создать основу, на которой он будет лежать.

Основой для каркаса, на который укладывается кровельное покрытие, служит обрешетка, она удерживает весь облицовочный материал и является частью конструкции крыши.

Она может иметь несколько вариантов своего устройства:

  1. Сплошная – в этом варианте обеспечивается максимальная плотность укладки и крепления досок обрешетки на стропильной системе.
  2. Вариант монтажа листовым покрытием – на остов крыши настилаются листы из OSB, которые выравнивают основание независимо от того, чем ее кроют.
  3. Разряженная – этот вариант предусматривает укладку на стропила бруса из дерева, перпендикулярно которому, образуя обрешетку, укладывается еще один ряд бруса или досок с интервалами, аналогичными размерам выбранного покрытия кровли в каждом конкретном случае.

Для разной облицовки предусмотрены отдельные требования к монтажу основы, которые происходят из ее специфики.

Так, например, металлочерепица требует каркас повышенной прочности для удержания веса покрытия.

Он состоит из 2 слоев:

  1. Первым − являются бруски из дерева, установленные продольно по отношению к стропилам, это так называемая − контробрешетка. Ее элементы фиксируют гидроизолирующую пленку, служащую гидроизоляцией и препятствующую намоканию утеплителя, разложенного в интервалах стропильной системы.
  2. Второй слой – непосредственно сама обрешетка в виде деревянного бруса, установленного уже поперек стропил и контробрешетки, напрямую контактирующая с внешним облицовочным материалом в виде металлочерепицы.

Весь каркас обычно закрепляется на обычных гвоздях, хотя сейчас все чаще применяется соединение на саморезах, так как они обеспечивают более надежное и долговечное соединение.

Шаг обрешетки

Типовые размеры

Важность правильного выбора расстояния между составляющими:

  1. Лучшим вариантом для кровли из металлочерепицы, является конструкция, имеющая разряженный шаг.
  2. Под шагом понимается дистанция между планками обрешетки, идущими поперек стропил, тех самых, к которым и монтируется металлочерепица при помощи саморезов.
  3. Параметры этого шага, его размер в каждом конкретном случае, определяются индивидуально в зависимости от конкретных размеров используемых средств для обшивки кровли.
  4. Металлочерепица разных марок отличается длинной волны, а значит и шагом. Поэтому, для каждого бренда необходимо производить индивидуальный расчет шага. Это является крайне ответственным и важным моментом, так как только при правильном расчете можно предотвратить возможные нестыковки между листами кровли, ее деформацию, непрочность монтажа, а также перерасход материала.

От чего зависит шаг:

  1. Он подбирается в каждом конкретном случае в зависимости от типа применяемой черепицы из металла, так как разные варианты профиля требуют разного интервала шага.
  2. При расчете шага, необходимо учитывать влияние наличия трубы водостока, параметры ее ширины и конструкцию. Закрепляя водосточную трубу на лобовой доске, ее монтируют на выступе. Не последнее значение имеет диаметр самого желоба водостока. Например, желоб диаметром 9 см может крепиться на выступе аналогичного размера, а вот конструкция сечением 12 см требует выступа с запасом.

Расчет шага:

  1. Первым делом рассчитывается область, на которую будут выступать кровельные листы по отношению к срезу стропил или лицевой доски. Таким образом, чтобы сровнять длину выступа металл придется опускать все ниже по мере увеличения крутости угла кровельного ската. При неверном расчете этих взаимосвязанных параметров, может произойти смещение всей обрешетки по отношению к месту оптимального монтажа черепицы на саморезы.
  2. Дистанция между брусом обрешетки, как правило, указана в инструкциях к разным типам кровельных покрытий. Ее отсчитывают от точки наверху одной доски до нижней точки другого бруса.
  3. Между начальными 2 рейками конструкции, размер шага необходимо делать меньше, нежели чем брусьями.
  4. При помощи строительного уровня, с помощью которого делают отметки, определяется дистанция между брусом каркаса. Для этого, измеряют расстояние между верхней точкой начальной волны и нижним краем металлического листа. Обычными являются размеры поперечной волны от 300 до 450 мм, в этом интервале и следует искать оптимальный шаг.
  5. Далее, тем же уровнем, рассчитывают примерное положение кровельного листа, приложив угольник прямым углом к лицевой доске и отметив метку требуемого выступа. Затем, необходимо провести уровень до этой метки.
  6. От начала лицевой доски проводят линию по вертикали до предварительно приложенного уровня и делают засечку. Теперь расстояние между двумя этими отметками будет равняться необходимой дистанции между краем первой доски и верхом следующего элемента обрешетки с запасом под выступ кровли и уклон ската крыши.
  7. Начальную доску необходимо подбирать большей толщины, чтобы не допустить свисающего выступа при монтаже кровли.
  8. Длина остальных перекладин несущей системы при обшивке кроли измеряется от верхней стороны второй доски через одинаковые интервалы, идентичные профилю кровли. Риски надо намечать на нескольких стропилах для корректировки, на случай если одна из досок окажется кривой. При худшем варианте, такую перекладину понадобится выравнивать, иначе не получится закрепить кровлю равномерно и надежно.
  9. Расчет, как и укладку обрешетки, нужно делать строго сверху-вниз, всегда учитывая в уме остающуюся длину материала кровли.

Монтаж своими руками

Сложные соединения планками

Как и в большинстве работ с деревом, при кровельных работах рекомендуется выбирать материалы, произведенные из хвойных пород дерева: распиленные брус и обрезные доски. Габариты используемого бруса и доски в каждом конкретном случае зависят от особенностей устройства кровли.

Например:

  1. Обрезная доска толщиной 24-25 мм, длиной 100 м — наиболее распространенный выбор, и используется почти для любой крыши, имеющей простое устройство.
  2. Для монтажа сложных вариантов кровли с комбинированными материалами, имеющими повышенный вес, например, при использовании в качестве основы толстых листов с оцинковкой, используется дерево 28-32 мм стандартной длины.
  3. Брус, распиленный 50х50 мм или 40х60 мм, используется в самых редких конструкциях крыш, например, когда между стропильными стойками расстояние не стандартные 60-80 см, а 90-100см.

Не менее значимым фактором при выборе сырья является качество самого дерева: не мокрое ли оно, нет ли сучьев или других изъянов. Предварительно, перед установкой на все элементы из дерева желательно нанести защитное покрытие, отталкивающее влагу.

Чтобы сделать каркас под металлочерепицу, понадобится набор стандартных строительных инструментов по дереву: молоток, гвозди или саморезы оцинкованные, рулетка, ножовка по дереву, строительный уровень и карандаш или фломастер для разметки.

Варианты крепления первого листа

Пошаговое руководство:

Первый этап

Наличие под обрешеткой тепло, гидро и пароизоляционных материалов, является обязательным условием для обеспечения долгого срока службы кровли. Так, гидропароизоляция служит защитой здания не только от осадков из атмосферы, но и от попадания влажных паров изнутри дома в область обрешетки и покрытия кровли.

При их оседании на элементах конструкции, получается водяной конденсат, который зимой превращается в наледь и способствует деформации защищающего слоя металлочерепицы и элементов обрешетки из дерева.

Поэтому, на этапе предварительных работ, между стропилами укладывается утеплитель, а затем, по ним, горизонтально от карниза, к коньку с нахлестом 150 мм, раскатывают изоляционный материал. Его нельзя закреплять с натяжением, так как под воздействием холода он может стянуться и порваться, поэтому его укладывают, соблюдая провисание между стропил около 20мм.

Изоляционный материал в разложенном состоянии должен выступать за периметр стен на 200 мм. В местах выхода из крыши труб, нахлест на них изоляции должен быть не менее 50 мм. Для максимальной надежности, изоляцию рекомендуется укладывать в два слоя.

Второй этап

Монтаж контробрешетки, которая не только фиксирует изоляционные материалы, уложенные на стропила, но и создает дополнительную шумо- и теплоизоляцию крыши, с оптимальной вентиляцией пространства под кровлей.

Кроме того, делая контробрешетку, есть возможность исправить и нивелировать большинство дефектов и неровностей стропил, чтобы в итоге класть черепицу на ровную плоскость ската. Для ее монтажа лучше использовать более ровный брус и доску без сучков.

Сечение брусков зависит от материала кровли, а также уклона крыши, например, для крыш с уклоном менее 30 градусов используют брус крупного сечения, так как на скатах с небольшим уклоном, масса материала кровли оказывает давление равномерно на всю площадь крыши.

Брус для нее в длину не должен превышать 1,5 м и должен соответствовать сечению в пределах 30-50 мм в зависимости от сложности конструкции. Шаг контробрешетки идентичен шагу стропил, так как на них она и устанавливается прямо на слой гидро- и пароизоляционных материалов фиксируя их.

Крепить такой брус следует оцинкованными гвоздями или саморезами с соблюдением шага не более 300 мм. Для образования максимально эффективного сочленения, верхние коны брусков с противостоящих скатов необходимо крепить по методу запила.

Заключительный этап

Шаг между досками обрешетки выбирается равным 350 мм

После проведения изоляционных работ и монтажа вертикальной решетки, делают монтаж непосредственной обрешетки, на которой и будет держаться металлочерепица. Для ее монтажа понадобится брус 50х50 мм и доска 32х100 мм, которые в обязательном порядке обрабатываются антисептическим раствором.

Брус необходимо выбирать лучшего качества, то есть сухой и без всяких сучков и трещин. Процесс укладки начинают с прибивания спадающих брусьев от конька к карнизу. Впоследствии, к ним прибивают доски. Ближайшую к карнизу доску надо выбирать толще следующих на 10-15 мм.

Дистанцию между двумя начальными элементами необходимо сделать меньше, чем между остальными, она должна соответствовать 300-350 мм. Точный шаг зависит от вида черепицы и рассчитывается в каждом конкретном случае.

В местах стыковки скатов, возле дымоходов и на свесах карнизов, кладется сплошная обрешетка с зазором 10 мм между рейками. По бокам планки конька, прибивают по 2 дополнительных доски. А планки торцов поднимают на уровень высоты металлопрофиля, т.е. над обрешеткой.

Для защиты от осадков нижнего края каркаса, на него до монтажа листов черепицы, устанавливают карнизную планку при помощи оцинкованных гвоздей и с обязательным соблюдением шахматного порядка с шагом около 300 мм. Монтируя планки, следует предусматривать нахлест в длину на 100 мм.

После завершения работ с обрешеткой, можно приступать к разметке, подрезке и укладке листов металлочерепицы.

Нюансы монтажа:

  1. При монтаже контробрешетки, необходимо соблюсти баланс таким образом, чтобы пленка на ней была в немного провисшем состояния, но при этом, ни в коем случае не касалась утеплителя, обеспечивая воздушный коридор для проветривания утеплителя.
  2. По завершении монтажа начальных рядов, другие бруски можно сложить на скате, чтобы не спускаться на землю за каждой доской.
  3. Доски, находящиеся внутри одного ряда, следует крепить на стропилах. Нельзя класть их под кровлей нахлестом. И разница между стыками должна образовываться на стропилах.
  4. Особое внимание следует обратить на стыковку обрешетки на одном стропиле. Такой метод придает дополнительную жесткость конструкции.

При неверно начатом шаге в процессе последующей укладки металлочерепицы могут появиться следующие проблемы:

  1. Нарушение стыковки отдельных металлочерепичных элементов.
  2. Так называемые ухабы вместо ровного покрытия ската.
  3. Слабое соединение кровельного материала с несущей обрешеткой.
  4. Проблемы с установкой планок в карнизе и фронтонах.

Советы

  1. По толщине, все части каркаса должны быть идентичными, кроме первого бруса на карнизе, его надо брать на 15 миллиметров толще остальных.
  2. Для увеличения срока службы и защиты бруса от разных насекомых, поедающих дерево, все части деревянной основы необходимо предварительно обрабатывать защитным раствором.
  3. Используемое дерево не должно ломаться даже под весом большого человека, иначе материал не годится. Так как даже в процессе монтажа кровли по деревянной основе придется передвигаться. Не рекомендовано применять в качестве решетчатого каркаса не обрезную или полуобрезную древесину.
  4. Для любого строительства, во главе угла стоит качество материала. Поэтому, если например, для кровли использовать мокрое дерево, то оно рано или поздно усядет, изменив свой объем и размер, что непременно вызовет расшатывание и расхлябанность всей конструкции из него.
  5. Пиломатериал, как все остальные материалы, следует брать с запасом на случай наличия брака, а также на случай проведения дополнительных работ по усилению каркаса.

househill.ru

правила расчета и установки основных элементов конструкции кровли

Сегодня на рынке строительной продукции существует множество видов различных кровельных материалов. Наиболее популярной, благодаря низкой стоимости, сочетающейся с надежностью и практичностью, является металлочерепица. Она используется как при ремонте обветшавших крыш, так и при строительстве новых частных домов, а также зданий общественного назначения. Монтаж кровли из этого материала выполняется достаточно просто, если правильно выполнена обрешетка под металлочерепицу. Попробуем донести информацию об этом и о других нюансах, которые необходимо учитывать во время работы.

Прежде чем приступить к кровельным работам, необходимо всесторонне изучить основные правила для данного типа кровли: шаг обрешетки под металлочерепицу зависит от нескольких факторов.

Доски, заготавливаемые для устройства обрешетки, чаще всего сильно отличаются друг от друга по толщине. Например, партия толщиной 30 мм на самом деле будет состоять из единиц продукции, толщина которой – от 25 до 35 мм. Отклонение в 5 мм – вполне привычное явление, более точные размеры только у струганной и калиброванной досок, но устройство обрешетки под металлочерепицу из такого материала неоправданно дорого. Поэтому, чтобы избежать лишних проблем во время работы, необходимо предварительно рассортировать материал. В противном случае разница в толщине материала станет причиной перепадов по уровню, что будет мешать при укладке черепицы. Такая толщина необходима для того, чтобы доска смогла выдержать вес человека во время монтажа кровли и ее обслуживания даже с учетом допусков при распиловке. Специалисты не советуют использовать полуобрезную и необрезную доску.

Перед укладкой металлочерепицы необходимо выполнить монтаж обрешетки

Для того чтобы это сделать, необходимо соблюдать следующие правила.

  1. Шаг обрешетки зависит от вида металлочерепицы (в частности, от профиля).
  2. Расстояние между соседними элементами должно быть указано в инструкции производителя кровельного материала: для его определения измерения производят от нижнего края первой доски до верхнего края второй.
  3. Расстояние между первыми двумя элементами выбирается меньшим.
  4. Шаг обрешетки зависит также от уклона ската крыши и ширины выступа листовой кровли за границу первого бруска обрешетки.
  5. Наличие или отсутствие водостока (конфигурация которого может быть разной) также может оказывать влияние на расчеты.
  6. Если водосток крепится к лобовой доске, то к выступу должно прибавиться 30 мм, кроме того, играет роль диаметр желоба для водостока: при его значении, равном 90 мм, размер выступа будет отличаться от выступа при диаметре в 120 мм.
  7. Измерение ширины выступа кровельного материала производят либо от лобовой доски, либо (при ее отсутствии) – от стропильного среза, при этом крутизна наклона ската кровли напрямую зависит от того, насколько необходимо выпустить лист металлочерепицы, чтобы получить требуемый результат.
  8. Ошибка в расчетах может стать причиной неправильного расположения обрешетки для металлочерепицы: ее положение не будет совпадать с точками крепления саморезами.
  9. Чтобы правильно вычислить расстояние между первыми двумя элементами, необходимо уложить правило или уровень длиной 1300 – 1500 мм на стропило, после чего измерить расстояние между верхней точкой первой волны и нижней кромкой листа металлочерепицы, а затем сделать отметку.
  10. Далее нужно выдвинуть уровень на длину листа покрытия, угольник приставить к лобовой доске и отметить точку необходимого выступа, после чего довести уровень до точки.
  11. Следует провести линию от края лобовой доски в вертикальном направлении до отмеченного уровня и оставить отметку. Отложить определенное расстояние (от верхней кромки второй и нижней кромки первой доски), учитывая уклон ската и ширину выступа кровельного листа.
  12. Толщина нижней планки должна быть большей остальных: это предотвратит провисание края кровельного материала.
  13. Другие элементы при монтаже обрешетки отмеряют от верхней кромки второй доски, отмечая равные отрезки, соответствующие кровельному профилю. Через два стропила на третьем необходимо делать отметки для возможности корректировать положение доски, так как она может быть кривой.
  14. После того как будут закреплены первые три-четыре ряда, остальные будет удобнее уложить на скат, после чего для продолжения монтажа брать их со ската.
  15. Доски одного ряда должны быть соединены плотно на стропиле торцами. Укладка их внахлест, как это делается при устройстве шиферной крыши, не допустима. Нельзя также выполнять стыковку всех элементов на одном стропиле, так как это приведет к потере прочности конструкции. Необходимо распределить стыковки по всему скату.

Расчет шага обрешетки

Следует учитывать, что если конструкция крыши предполагает наличие ендов, то расчет и монтаж обрешетки выполняют сверху вниз, при этом учитывается длина хвоста кровли. В некоторых случаях из-за длинного хвоста требуется установка дополнительной доски для того, чтобы было возможно жестко закрепить планку конька.

Для начала необходимо запастись необходимым количеством бруса для стропил минимальным размером 50×150 мм, а также для обрешетки – 25×100 мм. Для монтажа контробрешетки необходима доска 25×50 мм. Расстояние между стропилами – от 600 до 900 мм. Первую доску располагают точно по прямой линии вдоль карниза, при этом необходимо не допустить, чтобы она выступала за свес карниза.

Шаг обрешетки выбирается так, чтобы расстояние от выходящей за карниз доски было меньшим на 50 мм, чем между остальными, то есть 300 или 400 мм. Шаг между последующими элементами обрешетки должен соответствовать расстоянию между ближайшими верхними точками профиля – 350 или 450 мм.

Шаг между досками обрешетки выбирается равным 350 мм, за исключением расстояния между двумя первыми элементами

Проверить правильность выбора расстояния между первыми двумя элементами можно на земле: для этого нужно расположить параллельно друг другу два обрезка доски на необходимом расстоянии (или наживить их непосредственно на обрешетку). Затем нужно наложить на них фрагмент листа черепицы для определения оптимальной длины выступа кровельного материала в целях обеспечения стока воды. Слишком длинный выступ станет причиной перелива воды за край желоба, а короткий – к протеканию воды между лобовой доской и желобом. Кроме того, длинный выступ может стать причиной деформации листа под весом снега и сосулек.

Для выполнения разметки используют рулетку, работу начинают от первой доски, выходящей на карниз. После этого крепят торцевые и коньковые планки. Ветровая располагается выше обрешетки, высота ее должна быть в пределах 35 – 55 мм, что соответствует высоте профиля кровельного материала. Чтобы легче было укрепить конек, в нужном месте устанавливают дополнительные доски сечением 25×100 мм.

В области конька устанавливаются дополнительные доски

Также дополнительные элементы устанавливаются в области выхода печной трубы, возле слухового мансардного окна, а также возле стены (при многоуровневой конструкции крыши).

Прежде чем приступить к укладке листов металлочерепицы, необходимо закрепить в определенных местах специальные кронштейны, к которым будут прикручиваться желоба. Расстояние между соседними кронштейнами – в пределах 500-600 мм, при этом по обоим краям наличие кронштейнов обязательно. При этом их крепят таким образом, чтобы уклон желоба составлял минимум 3 градуса. Для проверки угла используют строительный уровень и шнур. Также заранее крепится карнизная планка (по кровельному свесу). После того как будут установлены кронштейны, можно прибивать нижнюю доску обрешетки. Карнизную планку крепят к обрешетке таким образом, чтобы ее нижний край перекрывал край желоба: это обеспечит сток конденсата с планки непосредственно в желоб.

Карнизная планка должна перекрывать край желоба для обеспечения стока конденсата

Для того чтобы иметь больше сведений о кровельном материале, с которым планируется работать, следует ознакомиться с информацией про различные его виды: при монтаже обрешетки необходимо учитывать все нюансы.

Кроме традиционного кровельного материала, изготовленного из штампованного металлического листа с защитным композитным покрытием, существуют и другие виды металлочерепицы. К ним относятся алюминиевая и медная металлочерепица, производимая за рубежом. Медная не имеет защитных покрытий: это устойчивый к внешним воздействиям материал, который со временем изменяет свой цвет, покрываясь слоем купороса. Стоимость такой черепицы достаточно велика, поэтому она менее популярна.

Существует также разновидность с внешним защитным покрытием из натуральной каменной крошки: за счет толщины и шероховатого покрытия она обладает лучшими звукоизолирующими свойствами.

Добротная крыша с мансардой из металлочерепицы

Отдельно стоит рассказать о так называемой самонесущей металлочерепице. Ее особая форма позволяет укладывать листы без предварительного монтажа обрешетки. У каждой панели есть ребра жесткости, полученные способом прессования. Это позволяет изготавливать листы шириной до 4 метров: металл при этом не изгибается, панель остается стабильной. Ее легко монтировать: достаточно фиксировать на стропилах, расстояние между которыми должно быть таким, чтобы на них стыковались листы. Допускается крепить такое покрытие также и к контробрешетке.

Различается металлочерепица и по форме профиля. Чаще всего используют с S-образным профилем, который бывает с симметричной и несимметричной волной. Существуют также листы с «желобчатым» профилем напоминающие шоколадную плитку. Встречаются материалы, напоминающие внешне кровлю из сланца или гонта. Некоторые модели удачно имитируют настоящую керамическую черепицу: при этом лист крепится к обрешетке так, что внешне крыша выглядит как будто укрытой толстой черепицей.

Укладка листов металлочерепицы на обрешетку выполнятся снизу вверх

Монтаж обрешетки под металлочерепицу должен производиться с учетом всех особенностей материала. Исключение составляет только самонесущая: для нее монтировать ничего не нужно. Однако такой материал еще достаточно редко встречается и стоимость его значительно выше, чем у традиционных моделей. В связи с этим, выигрыш при ее использовании – лишь в более коротких сроках монтажа.

Металлочерепица любого вида производится в виде листов шириной около метра и длиной в пределах 4 – 7 м. Длинные листы легче укладывать: требуется выполнять меньше соединений, но их транспортировка является более сложной.



Дом под металлочерепицей

Самостоятельное выполнение монтажа обрешетки для укладки металлочерепицы – довольно сложное, ответственное дело. Ошибки могут стать причиной серьезных трудностей на стадии укладки кровельного материала. Чтобы этого избежать – следует обратиться за помощью к профессионалам. Это не только поможет сэкономить массу времени и сил, но также и немало средств: специалисты более рационально расходуют строительные материалы при лучшем качестве выполненной работы.

goodkrovlya.com

Шаг обрешетки под металлочерепицу

Наиболее важным элементом кровли является даже не само кровельное покрытие, хотя и без него никуда, а каркас, который его удерживает. Стоит ему прогнуться или потерять жесткость, никакое покрытие не спасет крышу. Поэтому так важно следить за качеством и состоянием настилов и стропил. А при строительстве и укладке на крышу металлочерепицы,обрешетка заслуживает особого внимания.

Содержание:

  1. Доска для обрешетки, конфигурации
  2. Параметры и линейные характеристики основания
  3. Методика монтажа обрешетки
  4. Правильный шаг обрешетки

Доска для обрешетки, конфигурации

Непосредственно перед тем, как устраивать обрешетку под металлочерепицу, стоит разобраться в ее видах. Потому что настил может быть как сплошной плоскостной, так и решетчатый. И в этот момент важно выбрать правильные доски. Тип конструкции напрямую зависит от размера волны металлочерепицы. Если мы используем обрешетку плоскостную, сплошную, то доска должна быть сечением 35х100 мм.

Ее можно заменить брусом квадратного сечения со стороной 50 мм. Шаг обрешетки под металлочерепицу в этом случае должен быть не менее 10-15 мм. Впритык доски не укладывают, потому что необходимо еще обеспечить вентиляцию. Также перед тем, как положить обрешетку под металлочерепицу, доски обязательно должны быть обработаны антисептическим раствором, чтобы предотвратить гниение и образование плесени, грибков.

Основание решетчатого типа используется чаще, чем сплошное. На это есть некоторые причины:

  • обрешетка с шагом оказывает гораздо меньшее давление на стропильную систему, так как она меньше весит;
  • вентиляция подкровельного пространства проходит интенсивнее;
  • уменьшается расход материалов и как следствие, такая конструкция обходится дешевле.

Вместе с этими положительными моментами, отмечают более сложную и трудоемкую укладку основания такого типа.

Параметры и линейные характеристики основания

Самые главные параметры основания под металлoчерепицу — толщина доски и ее шаг. Шаг обрешетки обусловлен только длиной волны материала, поскольку крепится он к дереву именно нижним пиком волны. Это самое прочное место на листе. Существуют определенные стандарты по длине волн металлочерепицы, но не все производители строго его придерживаются. А раз длина волн не одинаковая, то и шаг обрешетки будет зависеть от того вида материала, который будет впоследствии уложен.

В жилищном строительстве применяется в основном два шага обрешетки — 0,6 или 0,9 м. И тот и другой шаг подходит под стандартизированные длины волн, а толщина сечения доски для основания могут быть 25х100 мм для легких типов черепицы толщиной до 0,45 мм, а также 32х100 мм. Последний тип доски применяют для листов сложного профиля и большой длиной волны. Если говорить об использование более толстых и прочных досок, а также брусьев квадратного сечения, то в жилищном малоэтажном строительстве они применятся нечасто.

Методика монтажа обрешетки

Доска фиксируется гвоздями с длиной, которая зависит от толщины доски. Стараются подбирать такой размер гвоздей, который превышал бы толщину обрешетки вдвое. Фиксируется доска максимально близко к осевой линии стропил в двух точках по краям. Самый основной ряд досок для основания — самый нижний. С него и начинают крепление. Его нужно идеально выровнять, потому что остальные доски будут равняться по этому ряду.

Есть еще одна хитрость. Первый ряд досок должен быть миллиметров на 10 толще, чем все остальные доски. Это необходимо для того, чтобы нивелировать перепады профиля по упорным точкам. Для этого наращивают только первый ряд досок рейкой необходимой толщины, или подкладывают проставки под доску прямо на стропило.

Правильный шаг обрешетки

Обязательно следует проследить за выполнением еще одного важного правила — размер шага между первыми двумя досками всегда меньше на 70 мм, чем размер шага между остальными. Этот параметр должен быть снят с края передней доски и центра следующей. Но в принципе, размер 70 мм может изменяться в зависимости от того, насколько велик вынос карниза, также при выборе первого шага обрешетки учитывают угол ската крыши и размеры, конструкция водосточной системы.

Если шаг обрешетки установлен неверно или конструкция собрана с нарушениями технологии, то это может повлечь за собой:

  • слишком большой вынос карниза приведет к тому, что вода, стекая с крыши, не будет стекать в желоб, а станет перелетать его;
  • слишком маленькое значение выноса может повлечь за собой просачивание воды между доской и желобом, намокание основания, что крайне нежелательно;
  • может возникнуть нестыковка листов, и как следствие, попадание воды на конструкцию обрешетки;
  • фронтонные и торцевые планки могут быть установлены неправильно.

Таковы основные правила устройства обрешетки под металлочерепицу. Если все делать по технологии, то кровля защитит дом от непогоды зимой и летом, прослужит максимальный отведенный ей срок.

Читайте также:

nashprorab.com

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Металлический кровельный лист, имитирующий черепицу, является очень популярным, как в промышленном, так и в гражданском строительстве. Особенное признание он сыскал у индивидуальных застройщиков. Какие виды этого кровельного материала можно встретить в продаже и как правильно закрыть им крышу? Каковы особенности создания гидроизоляции и устройства обрешетки под металлочерепицу: шаг, материалы и технология? Ответы на все эти вопросы должен получить каждый, кто собирается осуществить монтаж металлочерепицы своими руками.

Устройство обрешетки под металлочерепицу

Листы металлочерепицы для крыши: размеры, цены и виды

Производство профилированного листа, имитирующего черепицу, осуществляется в несколько этапов:

  • методом горячего проката производят рулонную листовую сталь;
  • она подвергается циклам оцинковки и покрытия антикоррозийной защитой. Поверх этих слоев наносится декоративное покрытие, имеющее различную расцветку;
  • методом холодного проката и одновременной штамповки металлу придается знакомая всем форма черепицы;
  • металл нарезается на листы необходимой длины.

Крыша дома укрыта металлочерепицей

Ширина – 1250 мм, длина – не более 8 м. Толщина изделий бывает от 0,45 до 0,55 (иногда до 0,6) мм. Это стандартные размеры листов металлочерепицы для крыши. Цена их зависит от площади, поверхности, толщины материала, производителя, качества защиты и варьируется от 3,5 до 5,5 у.е. за м².

В зависимости от материала, из которого изготавливают изделие, существует металлочерепица: стальная с цинковым или алюцинковым покрытием, алюминиевая и медная. Последние два варианта имеют слишком высокую стоимость, чтобы широко использоваться в строительстве, поэтому стоит подробно остановиться только на стальных листах.

Пример обустройства кровельного «пирога» с применением металлочерепицы

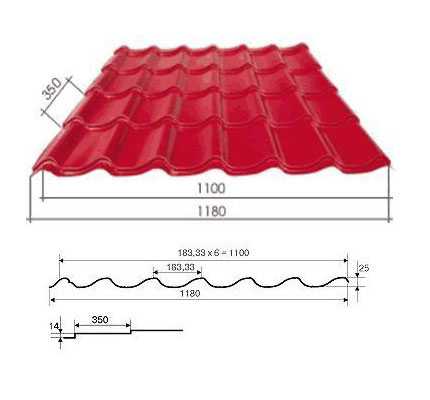

В зависимости от геометрических особенностей профиля, металлочерепица делится на несколько видов, имеющих красивые названия:

  • монтеррей – самый известный вид. Внешне профиль такого листа напоминает настоящую черепицу с закругленными краями;
  • каскад – строгий классический вид. Профиль напоминает плитку шоколада. Прямые линии облегчают покрытие сложных кровель;
  • джокер – волны такого покрытия напоминают правильную черепицу. В разрезе они имеют вид идеальной полусферы;
  • банга – современный вид профиля, который из-за своей высоты создает трехмерный эффект;
  • андалузия – особенности профиля такого листа позволяют крепить металлочерепицу на крыше с помощью специальных замков, которые еще и скрывают саморезы;
  • шанхай – китайский вид профиля, который отличается полной симметричностью.

Разновидности форм и размеров листов металлочерепицы

Это только самые известные, имеющие высоту волны различных размеров, листы металлочерепицы для крыши. Цена их зависит и от формы профиля. Особенности рельефа кровельных листов заставляют соблюдать определенную технологию устройства кровли из металлочерепицы.

Технология устройства кровли из металлочерепицы

Самый простой случай – это монтаж двускатной кровли. Ничего сложного в этой работе нет. Вначале готовится обрешетка под металлочерепицу, шаг которой зависит от типа профиля, толщины листа и угла наклона ската. Она строится из досок толщиной до 25 мм, и может быть покрыта фанерой в некоторых случаях.

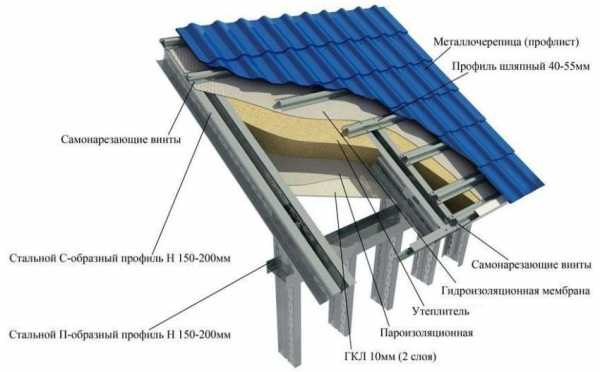

Схема обустройства обрешетки из металлических профилей

Затем выбирают с какой стороны начинать класть листы. Большой разницы в этом нет, но все же удобнее это делать с той стороны, где у листа нет капиллярной канавки. При этом каждый следующий лист будет ложиться поверх предыдущего. В противном случае его придется подсовывать. Первый лист необходимо укладывать абсолютно ровно по отношению к плоскости обрешетки и параллельно карнизу с припуском 2 – 3 см. От того, как он будет положен, зависит результат всей работы. Ведь отклонение всего на 1 градус вначале приведет в конце к значительному уходу от нужного направления.

Пример обустройства деревянной обрешетки

Крепление листов осуществляется с помощью специальных кровельных саморезов, имеющих резиновые прокладки. Они вворачиваются шуруповертом во впадину между волнами без усилия, так как прокладка может повредиться. Затем монтируются ветровые и коньковые элементы. Это основные этапы технологии устройства кровли из металлочерепицы. Некоторые важные нюансы этого процесса необходимо разобрать более подробно.

Полезный совет! При монтаже металлочерепицы своими руками нельзя использовать болгарку, а только ножницы или ножовку по металлу. При работе болгаркой от нагревания разрушается защитный полимерный слой, что приводит к преждевременной коррозии.

Процесс монтажа металлочерепицы

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

В строительстве существует 3 вида обрешетки для кровли: сплошная, разреженная и из листовых материалов. Сплошная предполагает крепление досок в стык друг к другу, что требует большого количества материала.

Конструкция из листовых материалов, таких как фанера и ОСБ лист, универсальна и вполне годится для настила на нее металлочерепицы. Однако наиболее подходящей для нее является разреженная обрешетка под металлочерепицу, шаг которой необходимо рассчитывать индивидуально под каждый вид профиля.

Статья по теме:

Кровельные материалы для крыши: виды и цены современных покрытий. Разновидности покрытий. Сравнительная характеристика, недостатки и преимущества. Классификация материалов для строительства крыш.

Для расчета этого шага необходимо прибить первую обрезную доску параллельно карнизу и последнюю параллельно коньку на самой вершине ската. Затем лист укладывается таким образом, чтобы нижний его заступ упирался в торец первой доски обрешетки. Верхняя часть листа должна ложиться на ближайшую к коньку доску.

Затем размечается место для всех промежуточных досок обрешетки. Они должны быть прибиты с таким шагом, чтобы лист ложился на каждую из них верхней частью ступенек. Места изгибов не должны оказаться между досками. Строго говоря, шаг обрешетки под металлочерепицу должен равняться шагу ее поперечной волны.

Вертикальный и горизонтальный шаг обрешетки

Устройство гидроизоляции крыши дома под металлочерепицу

После того, как обрешетка будет готова, приходит время устройства гидроизоляции крыши дома под металлочерепицу. Этот этап исключать из всего процесса никак нельзя. Она защищает стропила от влаги, которая может попасть под покрытие, а также не дает скапливаться конденсату на внутренней поверхности листов.

Существует большое количество современных эффективных и долговечных материалов, таких как: мембранная и антиконденсатная пленки. Использовать материалы на битумной основе, такие как рубероид не рекомендуется. Пленка обладает всеми необходимыми для обеспечения защиты от влаги свойствами и соответствует всем строительными нормативам. Ее легко укладывать. При этом не требуется никаких дополнительных инструментов и манипуляций. Она имеет противопожарные свойства, так как используется на деревянных перекрытиях, чего не скажешь о рубероиде.

Правильное крепление листов металлочерепицы с помощью саморезов

Укладывать пленку необходимо параллельно карнизу, начиная снизу. Каждый последующий рулон раскатывается внахлест на предыдущий. Закрепить материал можно обычным строительным степлером к доскам обрешетки. Правильно смонтированная гидроизоляция крыши дома под металлочерепицу обеспечит качественную защиту деревянных конструкций от воздействия влаги и ветра.

Полезный совет! Если при укладке листов была повреждена полимерная пленка, то ее нужно замазать краской. Ее можно приобрести в том же магазине, где и весь материал.

Оформление дымоходной трубы в кровле из металлочерепицы

Особенности монтажа металлочерепицы своими руками

Если хочется сэкономить на строительстве или замене кровли своего дома, можно осуществить монтаж металлочерепицы своими руками. Это не так сложно, как кажется на первый взгляд. Самым важным является первый лист, который необходимо уложить как можно ровнее. Его нижний край должен быть параллелен карнизу. Этот лист посредине крепят одним единственным саморезом, чтобы можно было поворачивать.

Затем укладывают еще 2 – 3 листа, соблюдая особенности их рельефа. Их к обрешетке не крепят, а лишь скрепляют между собой. Потом всю конструкцию из нескольких листов выравнивают параллельно карнизу и закрепляют саморезами окончательно. Последующие листы укладываются уже без особых проблем. Выравнивают только их нижние края относительно друг друга.

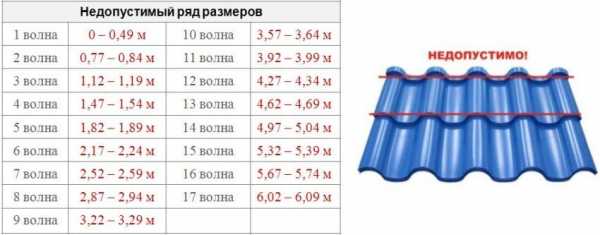

При расчете металлочерепицы необходимо учитывать и недопустимые размеры. Листы с такими размерами не будут стыковаться вертикально из-за особенностей обреза замков черепичного листа

Полезный совет! На доску карниза необходимо прибить карнизный уголок, который является доборным элементом металлочерепицы. Он защитит доски от воздействия влаги, которая может стекать с краев листов.

При выборе листа металлочерепицы для крыши: размеры, цена и форма профиля являются главными критериями. При его укладке на крышу, главным является правильный монтаж обрешетки и гидроизоляции, а также ровное расположение первого листа.

Обрешетка под металлочерепицу (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Шаг обрешетки под металлочерепицу монтеррей: схема

Металлочерепица – это стальной лист, гнутый в виде готового покрытия из черепицы. Сегодня существует множество различных профилей этого листа, но наиболее популярным считается металлочерепица Монтеррей. Она отлично сочетается с любым материалом, из которого строят стены: органично вписывается в стиль замков и вилл, соответствует европейским традициям и украшает дома эконом-класса со стенами из бревен или газобетонных блоков. Основание под стальное покрытие – обрешетка, должна отвечать определенным конструктивным требованиям.

Материал покрытия

Гнутый профиль отличается от гладкого листа повышенной жесткостью и прочностью. Что касается металлочерепицы, то у нее гнутый профиль не только в поперечном направлении, но и ступенчатый в продольном (вдоль ската). Профиль в поперечном направлении характеризуется высотой волны, а в продольном направлении высотой ступени. Если сравнить распространенные марки покрытия, то у металлочерепицы Монтеррей совсем небольшая высота волны, как правило, 21–25 мм. Внешне материал выглядит как легкий бриз на воде, в то время как другие материалы имеют более жестко очерченную поверхность. Однако, из-за небольшой волны у покрытия Монтеррей один из самых низких показателей жесткости. Поэтому обрешетка должна выполняться в соответствии с определенными правилами монтажа. Кроме того, маленький размер волны создает небольшой барьер от проникновения атмосферных осадков в стыках. Поэтому это покрытие не применяется на крышах с углом наклона скатов менее 14°. Толщина листа равняется 0,4–0,9 мм, но наиболее популярный лист толщиной 0,5 мм.

Конструкция кровли

Для устройства скатной кровли под металлочерепицу Монтерей не требуется каких-либо специальных приспособлений. Основные несущие конструкции – стропила. Между ними нередко укладывается утеплитель при создании теплого чердака. С внутренней стороны стропильные ноги с утеплителем защищаются пароизоляционной пленкой. С внешней стороны устраивается гидроизоляционная защита. Вдоль стропильных ног укладывается контробрешетка. Ее назначение – устройство вентиляционного зазора между покрытием и защитной пленкой. Вниз по пленке сбегает образующийся конденсат, а снизу вверх поднимаются потоки воздуха. Как правило, достаточный размер зазора 20 мм, но чаще всего используется брусок размером 30×50 мм. Обрешетка является основанием для монтажа кровельного покрытия. Для основания не требуется сплошного настила. Шаг обрешетки зависит от таких показателей:
  • размер волны покрытия;
  • угол наклона крыши;
  • расстояние между опорами.

Основные правила монтажа обрешетки

Итак, приступая к монтажу, следует обращать внимание на следующие моменты:
  1. Деревянные детали крыши – это ответственные конструкции, поэтому древесина для обрешетки должна быть качественной. Обычно используется дерево хвойных пород 1–2 сорта ГОСТ 8486-86*: без обзола, с мелкими поверхностными трещинками, с грибком и гнилью не более 20%. Требуемая влажность – не более 18–22%, то есть древесина должна быть сухой.
  2. В качестве обрешетки используются доски шириной 100 мм, толщиной от 20 до 44 мм или бруски размером 50×50 мм. Бруски выбираются в случае, если шаг стропильных ног более 90 см.
  3. Толщина последней доски в обрешетке больше, чем остальные на величину ступени, так как на нее лист опирается не перед ступенью, а после нее.
  4. Доску можно использовать как обрезную, так и необрезную. Главное, чтобы она была очищена от коры, ведь при увлажнении в этих местах заводятся жучки и плодятся микроорганизмы.
Схема устройства деревянного основания выглядит следующим образом: Где, a – шаг обрешетки для крайнего ряда, b – рядовой шаг. Шаг подбирается по следующим критериям:
Размер ступени, ммШаг крайнего ряда а, в ммРядовой шаг b, в мм
350300350
400350400
Деревянная доска рассчитывается как балка, ее толщина зависит от длины пролета (расстояние между стропилами) и угла наклона крыши:

Расстояние между стропильными ногами, мм

Угол наклона кровли в градусах
14–2020–4545–60
До 60022–2520–2220–22
600–90025–3222–2522–25
900–120032–3825–3225–32
Свыше 120044–5038–4438–44
На пологой крыше снега накапливается значительно больше, чем на крутой. Поэтому толщина доски или бруса увеличивается.

Порядок монтажа

Для монтажа основания под металлочерепицу Монтеррей устанавливается следующий порядок:
  1. Монтаж обрешетки начинается после завершения работ по укладке гидроизоляции, контробрешетки и установке крепежей водосборных желобов.
  2. Работы выполняются снизу вверх, то есть сначала по краю стропильной ноги прибивается самая нижняя доска (по карнизу).
  3. От нижнего края отмеряется размер, равный шагу крайнего ряда. Он, как правило, на 50 мм меньше рядового шага. Полученная отметка означает место установки нижнего края второй доски.
  4. Отметки края доски рисуются на крайних стропилах. В этих местах вбиваются (не до конца!) гвозди. По ним натягивается нить, которая не только обозначает край доски, но и позволяет проверить ровность стропильных ног и сделать небольшую корректировку – подкладки в месте крепления доски и контробрешетки.
  5. По отметкам неглубоко вбиваются гвозди, что позволит опереть на них доски перед креплением.
  6. Деревянные детали крепятся при помощи оцинкованных саморезов по дереву. Каждая доска крепится к стропильной ноге двумя саморезами диаметром 3,0–4,0 мм. Длина крепежа должна быть не менее 2 размеров толщины доски.
Почему саморезы, а не гвозди? Этот вид крепежа обладает резьбой с крупным шагом, они легко входят в такой пористый материал, как древесина, не требуют сверления дополнительных отверстий, плотно и прочно стягивают детали. В заключение стоит отметить, что устройство обрешетки под металлочерепицу – дело далеко не самое сложное. С ним может справиться любой, у кого руки не крюки. Но с другой стороны, процесс достаточно ответственный, ибо от него зависит внешняя привлекательность и долговечность покрытия. Смотрите видео по теме:

prokryshi.ru

РубрикаРазное

Добавить комментарий
