Шаг обрешетки под черепицу – правильный шаг и расчет количества

Содержание

Расчет шага и устройство обрешетки для цементно-песчаных черепиц

Расчет шага и устройства обрешетки для цементно-песчаных черепиц «Франкфуртская», «Янтарь», «Тегалит» и «Коппо ди Греция»

Для обрешетки используйте пиленый брусок хвойных пород без обзола и проходных сучков, отвечающий требованиям СНиП II-25-80 «Деревянные конструкции», с влажностью не более 25%. Сечение обрешетки проверяется расчетом. Обычно на стропилах, установленных с шагом не более 75 см, для устройства обрешетки применяются бруски сечением 30×50 мм, на стропилах с шагом не более 90 см — бруски 40×50 мм, для шага стропил не более 110 см — бруски 50×50 или 40×60 мм.

Шаг обрешетки на свесе карниза (шаг у свеса) измеряйте по наружным граням брусков 1 и 2 (рис. 32), последующие шаги обрешетки измеряются по верхним граням набиваемых брусков. Шаг между решетинами 1 и 2 должен составлять от 32 до 39 см. Этот размер не является расчетным и зависит только от положения черепицы нижнего ряда относительно водосточного желоба либо соблюдения размера свободного свеса кровли.

рис. 32. К расчету шага обрешетки под цементно-песчаную черепицу

Нависание черепицы нижнего ряда над водосточным желобом либо свободный свес должен составлять не более 7 см или 1/3 диаметра водоприемного желоба и достигается регулировкой положения установки бруска 2. После фиксации брусков 1 и 2 установите верхний брусок 3 на расстоянии 3 см от конька. Для более качественного устройства конька при увеличении угла наклона крыши более 30°, расстояние можно уменьшить до 2 см.

Измерьте расстояние от верхней грани бруска 2 до верхней грани бруска 3. Данный размер является расчетным для последующего определения шага обрешетки на этом скате. Конкретная величина шага обрешетки будет находиться в интервале 31,2–34,5 см и зависит от уклона ската. На многоскатных крышах шаг обрешётки рассчитывайте отдельно для каждого ската.

Стрелки в таблице рисунка 32 указывают диапазон величины шага обрешетки. На скатах с уклоном менее 22° — шаг обрешётки от 31,2 до 32,0 см. Для ската с уклоном от 22° до 30° — шаг обрешётки не более 33,5 см. На скатах с уклоном более 30° — шаг обрешётки не более 34,5 см. Для более экономного использования кровельного материала необходимо рассчитывать минимальное количество рядов обрешетки с максимально допустимым значением шага из таблицы для данного уклона ската.

Далее, нанесите разметку шага обрешетки. Для более точной разметки наносите метки в плоскости бруска крепления ветрозащитной или гидроизоляционной мембраны, начиная от верхней грани бруска 2 в направлении бруска 3. Величина шага должна оставаться неизменной по всей длине стропила.

Примеры расчета шага установки решетин на скатах с правильной геометрией

Пример 1. Расстояние, измеренное по верхним граням брусков 2 и 3, составляет 789 см. Уклон ската 20°.

Расчет.

Минимальный шаг обрешетки: 789 : 32 = 24,6 см
Максимальный шаг обрешетки: 789 : 31,2 = 25,2 см,
где 32,0 и 31,2 см – рекомендуемые максимальный и минимальный шаги для наклона ската 22°
Значит, нужно сделать разбивку ската на 25 рядов. Шаг обрешётки составит: 789 : 25 = 31,6 см.

Пример 2. То же расстояние по брускам 2 и 3 равное 789 см. Уклон ската 27°.

Расчет.

Минимум: 789 : 33.5 = 23,6
Максимум: 789 : 32 = 24,6
Значит, разбиваем скат на 24 ряда. Шаг обрешётки составит: 789 : 24 = 32,9 см.

Пример 3. То же расстояние по брускам 2 и 3 равное 789 см. Уклон ската 35°.

Расчет.

Минимум: 789 : 34,5 = 22.9
Максимум: 789 : 33,5 = 23.6
Делаем разбивку ската на 23 ряда. Шаг обрешётки составит: 789 : 23 = 34.3 см.

Пример расчета шага установки решетин на скатах с нарушенной геометрией

После установки брусков 1,2 и 3 на скате крыши измерьте расстояние по верхним граням брусков 2 и 3 строго по крайним брускам обрешетки (длинные размерные стрелки).

Допустим, размеры на левой и правой сторонах не совпадают (рис. 33). С левой стороны расстояние, измеренное по верхним граням брусков 2 и 3, составляет 789, а с правой — 798 см. Получается разница в 9 см. Из этого следует, что бруски 2 и 3 не параллельны.

рис. 33. К расчету шага обрешетки на скатах крыш с нарушенной геометрией

Шаг у свеса (помечен короткой размерной стрелкой) – величина постоянная по всей ширине данного ската: бруски 1 и 2 должны быть параллельны друг другу. Следовательно, брусок 2 не может быть использован для регулировки расстояний на левой и правой стороне. Брусок 3 также должен остаться параллельным линии конька.

Рассчитываем шаг обрешетки отдельно на левой и правой стороне. При этом количество рядов должно быть одинаковым. Предположим, что при заданном уклоне ската кровли 27° с левой и правой стороны ската получилось по 24 ряда обрешетки (см. предыдущий пример расчета). С левой стороны с шагом 789 : 24 = 32,9 см, с правой стороны 798 : 24 = 33,3 см.

Далее, наносим разметку шага обрешетки на крайнее левое (с шагом 32,9 см) и крайнее правое (с шагом 33,3 см) стропило.

Соединяем красящей шнуркой соответствующие метки на левом и правом стропиле и отбиваем на всех остальных стропилах линии для последующей набивки брусков обрешетки.

Бруски обрешетки в данном случае будут располагаться веерообразно, но уложенная на них черепица зрительно образует параллельные ряды, скрывая косоугольность ската. Данный способ разметки и набивки обрешетки рекомендуется использовать и при правильной геометрии ската для обеспечения более точной разметки рядов и устранения кривизны брусков обрешетки.

При выравнивании обрешетки в плоскость ската крыши подкладывайте под неё рейки или бруски нужной толщины, корректируя положение решетины.

Расчет шага и устройства обрешетки для цементно-песчаных черепиц на треугольном скате

Для установки одной или нескольких черепиц верхнего ряда на треугольном скате отрежьте брусок обрешетки 3 длиной 12–14 см. Закрепите его с помощью гвоздей или саморезов на стропила в верхней части треугольного ската (рис. 34) на расстоянии около 5 см от точки их пересечения. Указанная величина (5 см) является приблизительной и может отличатся от вашей в зависимости от угла вальмы.

рис. 34. К расчету шага обрешетки на вальмовом скате крыши

Снятие размера для расчета производится по геометрической высоте треугольника вальмы. В остальном расчет шага обрешетки делается аналогично расчету шага для прямоугольного ската.

Расчет ширины покрытия кровли из цементно-песчаных черепиц

Подсчет количества черепиц, укладываемых в одном ряду, ведется при проектировании кровли и определении необходимой ширины фронтонного свеса либо после замера фактической ширины ската (рис. 35). Точная подгонка ширины покрытия обеспечивается применением половинчатой черепицы и/или свободного люфта 3 мм имеющегося в каждом стыке черепиц. Например, при ширине ската 10 м за счет выборки люфта длину ряда можно увеличить на 9,9 см. Если «натягивание» ряда делать не нужно, рекомендуется свободная укладка черепицы.

рис. 35. Пример расчета ширины покрытия ската черепичной кровли

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. БРААС



ostroykevse.com

Обрешетка под металлочерепицу — шаг, оптимальный для различных видов

Перед тем, как приступать к укладке различного облицовочного материала на свою крышу, нужно позаботиться об основе, которая бы держала все это. Подобный каркас для кровельных материалов называется обрешеткой, который изготавливается из древесины. Примечательно, что она служит не только соединяющим элементом, который крепит всю конструкцию, но и позволяет осуществлять монтаж кровли в правильной последовательности, с соблюдением соответствующих правил. Крайне важно соблюдение шага обрешетки под металлочерепицу для достижения необходимой нам устойчивости конструкции.

На способ монтажа обрешетки напрямую влияет тот тип кровельного материала, который используется. Например, обрешетка под металлочерепицу должна быть изготовлена так, чтобы она могла довольно просто выдерживать массу данного типа кровли, которая довольно внушительна.

Устройство и разновидности обрешетки

Само устройство обрешетки под черепицу выглядит довольно неприхотливым образом, представляя собой обычную сетку, которая состоит из деревянных брусков, соединенных между собой. Однако, подобная простота немного обманчива, ведь работы по ее изготовлению довольно кропотливые, требующие определенной подготовки и знания технологии укладки.

Немаловажным фактором, влияющим на качеству обрешетки, по праву считается правильно подобранный материал.

Совет: Для создания обрешетки необходимо приобретать калиброванные доски. Дело в том, что пренебрежение данным правилом точно скажется на расходе материала — до 5 мм. Если вы все-таки купили некалиброванную доску, то необходимо произвести ее калибровку, т.е. осуществить выравнивание.

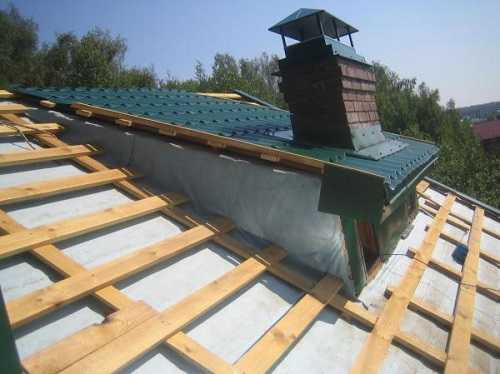

Отличают два типа обрешетки, которую можно укладывать под металлочерепицу:

  1. Сплошная обрешетка. При таком способе используются калиброванные доски или брусья, при этом, настилаются они практически вплотную друг другу — между ними нужно оставлять расстояние в 1 см (это нужно для обеспечения вентиляции).

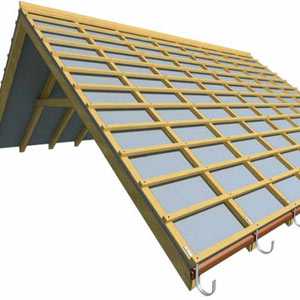

  2. Решетчатая обрешетка. Что касается решетчатого способа, то это наиболее часто встречающийся метод, когда обрешетка представляет собой деревянную сетку. Такая технология немного сложнее, но зато удается добиться значительной экономии материала.

Специалисты также советуют покупать брус, толщина которого составляла бы 3 см. Данный показатель считается оптимальным, позволяющим осуществлять монтаж обрешетки в правильной последовательности, избегая сильных перепадов.

Чтобы будущий кровельный материал был надежно зафиксирован на обрешетке, ее необходимо правильным образом смонтировать. Однако, на первоначальном этапе необходимо произвести точные расчеты с соблюдением шага, чтобы будущая конструкция была не опасной окружающим.

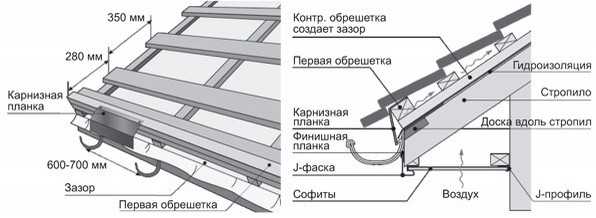

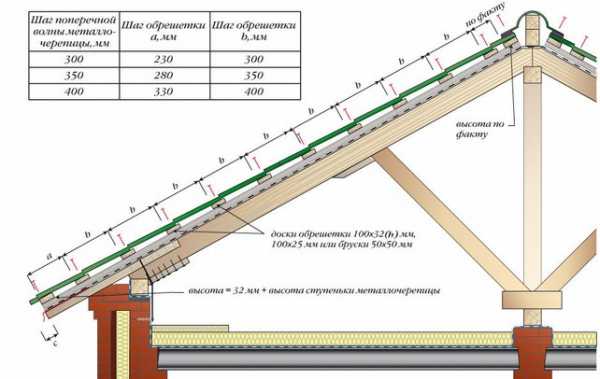

Подбор размеров и шага обрешетки

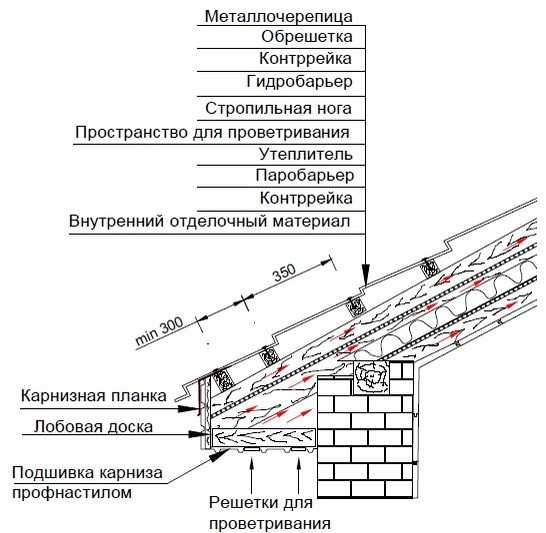

Перед тем как начать работы, важно понимать, что расстояние между элементами обрешетки крыши под металлочерепицу будет различным, в зависимости от типа самого материала. В комплекте к черепице всегда должна присутствовать инструкция, где указана информация о том, какое расстояние должно быть у брусьев обрешетки друг от друга. Поэтому, однозначно определить точные размеры обрешетки довольно трудно, ведь все зависит от конкретной марки металлочерепицы и т.д.

Но многие из производителей пренебрегают этим правилом, поэтому приходится рассчитывать самим. Расстояние высчитывается от нижней части первой доски и до верхней части второй доски. При всем этом, расстояние, которое будет между первыми двумя досками, должно быть вдвое меньше, чем у последующих досок.

Чтобы верно произвести расчет расстояния между брусьями обрешетки, нужно воспользоваться уровнем, длина которого составляет 1,5 метра. Помещаем его на стропила, после чего измеряем расстояние от верхней части первой волны до конца металлочерепицы.

Как мы уже говорили, толщина брусьев обрешетки должна составлять 3 см. Однако, первый брус можно установить погабаритнее — порядка 5 см, что позволит избежать свисания металлочерепицы по краям.

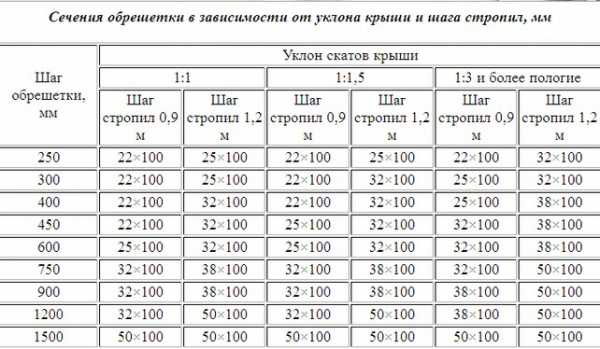

Касаемо размеров обрешетки, то можно выделить несколько основных параметров:

  • Калиброванная доска с сечением 25 на 100 мм. Подходит для крыш с легкой и средней конфигурацией.
  • Калиброванная доска с сечением 32 на 100 мм. Подходит для крыш с тяжелой конфигурацией, а также используется для монтажа под металлочерепицу на основании оцинкованного листа.
  • Брусья (50 на 50 и 40 на 60 мм). Использование данной обрешетки очень актуально в тех случаях, когда наблюдается большой шаг — около 1 метра.

Монтаж обрешетки

Для того, чтобы закрепить элементы обрешетки, используются гвозди с диаметром порядка 3,5 мм. При этом, их длина должна быть ровно в два раза больше, нежели длина применяемого материала (доски или бруса). Гвозди забиваются в доску по краям, как можно ближе к поверхности стропила.

Особую внимательность нужно соблюдать при креплении ряда досок, которые будут располагаться снизу, возле карниза. Как уже было замечено, материал первого ряда должен быть несколько толще, чем остальные элементы обрешетки, чтобы избежать перепада листов металлочерепицы.

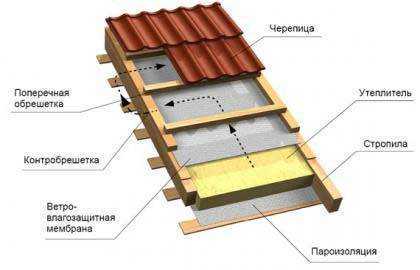

Сначала крепим контрольные рейки. Крепятся они по всему периметру крыши, т.е. сверху кровли (на 4 см ниже кромки), по бокам, а также внизу, по карнизу. Забиваются контрольные рейки в стропила при помощи гвоздей, при этом, их длина должна быть в три раза больше, чем у реек.

Толщина контрольных реек также зависит от некоторых факторов. К примеру, если длина ската крыши составляет до 6 метров, то толщина рейки будет составлять 2,4 см. Если длина ската составляет от шести до двенадцати метров, то толщина будет уже 2,8 см. Свыше 12 метров — толщина рейки должна быть не менее четырех сантиметров.

Приступаем к креплению вертикальных контрольных реек, которые должны быть соединены в коньковой части. После этого можно приступать к креплению горизонтальных реек. Расстояние между двумя первыми рейками должно быть меньше, чем у последующих рядов.

Особенности устройства обрешетки под черепицу Монтеррей

Особенностью металлочерепицы Монтеррей является ее незначительная высота волны — порядка 25 мм, что несколько ниже, чем у прочих аналогов. Визуально это выглядит более предпочтительно, но это предъявляет определенные требования к обрешетки, ведь показатели жесткости и листов профиля Монтеррей ниже.

Что касается основных правил монтажа, то они будут следующими:

  • В качестве материала обрешетки используются, в основном, доски со следующими параметрами: ширина 100 мм, толщина — от 20 до 44 мм. Брусья (50 на 50 мм) используются только в том случае, если между ними расстояние составит более 900 мм.
  • Толщина последней доски должна быть больше, потому как на нее приходится основная нагрузка.
  • Доску нужно первоначально обрабатывать антисептиком, только после этого осуществлять монтаж обрешетки.

Специалисты советуют использовать для крепления не гвозди, а саморезы, благодаря их лучшему соединению элементов обрешетки.

Дополнительную информация об обрешётке под металлочерепицу — на видео:

zg-dom.ru

шаг стропил под ОСБ на крышу для гибкой кровли, толщина, схема, монтаж ОСП плиты, досок

Содержание:

Для того чтобы зафиксировать на крыше любой тип кровельного материала, используется обрешетка. Какой она будет – зависит от типа покрытия. В данном материале речь пойдет о том, какой должна быть обрешетка под мягкую черепицу и как ее правильно закрепить.

В сущности, обрешеткой является ряд реек или других материалов, которые прикрепляют к стропильной системе для последующей укладки финишного покрытия.


Основные нюансы и схема обрешетки

Схема обрешетки под гибкую черепицу может быть двух типов:

  • с зазорами – под монтаж жестких покрытий, например, металлочерепицы, шифера или профнастила;
  • уложенная сплошным слоем – для настила мягкой кровли.


Примечательно, что монтаж сплошной обрешетки для укладки мягкого кровельного покрытия производится в два слоя. Сначала поверх стропил с промежутками набивают рейку или доску, а затем на них крепят уже сплошной слой обрешетки из сплошной ОСБ плиты под мягкую кровлю или из фанеры с влагоотталкивающей пропиткой. К слову, этот финишный слой служит в качестве дополнительной звуко- и теплоизоляции.

Технология монтажа обрешетки и ОСБ под мягкую черепицу

Равно как и в случае со всеми прочими конструкционными элементами крыши, монтаж обрешетки должен выполняться согласно таким правилам:

  1. Сплошное покрытие из доски или листов влагостойкой фанеры выполняется на скатных крышах с уклоном в пределах 5-10º.
  2. На скатах, уклон которых составляет 10-15º, сначала изготавливают обрешетку под ОСБ на крышу из брусков сечением 45×50 мм, укладывая их с шагом в 45 см параллельно карнизу, а затем настилают водостойкую фанеру или стружечную плиту.
  3. Таким же брусом пользуются и на крышах с уклоном более 15º, однако, укладывают их в 60 см друг от друга.
  4. Дополнительные бруски обрешетки устанавливают в местах, где ендова крепится к коньковому прогону.

Считается, что крыша прослужит дольше всего, если уложить мягкую кровлю на доски, откалиброванные до одинакового размера. В таком случае обрешетка получиться ровной, без перепадов высоты, чтобы можно было идеально подогнать стыки. Следовательно, на такой основе покрытие не будет повреждаться раньше времени, и не потеряет своих эксплуатационных характеристик.


Наиболее предпочтительными для строительства считаются обрезные хвойные доски, сочетающие в себе низкую цену и хорошие эксплуатационные качества.

При организации разреженной обрешетки для последующей укладки мягкого кровельного покрытия, доски укладывают с отступом не более 10 см. Для сплошного типа обрешетки с успехом применяется обрезная доска, древесно-стружечные плиты и влагостойкие листы фанеры. Обратите внимание, что монтаж ОСП под мягкую кровлю должен выполняться обязательно на крепкие доски, при этом его влажность не должна превышать 20 %.

Поскольку обрешетка будет подвергаться внешнему воздействию, она должна быть достаточно прочной, чтобы выдержать:

  • повышенные снежные нагрузки в зимний период;
  • массу финишного покрытия.


Исходя из этих условий, выполняют расчет конструкционных элементов крыши. В частности, если шаг стропил под мягкую кровлю составляет 50 см, обрешетку делают из 20 мм обрезной доски или 10 мм водостойкой фанеры. При увеличении шага стропил до 120 см, применяется фанера с толщиной в 20 мм или доска 30 мм толщины. То есть, толщина ОСБ для мягкой кровли напрямую зависит от расстояния между стропилами.

Обратите внимание, что древесина, в отличие от мягкой черепицы, очень подвержена гниению и развитию грибка. Поэтому перед монтажом все без исключений деревянные элементы должны быть обработаны антисептиком.

Зачем нужен капельник на кровле

Капельник является одним из обязательных компонентов обрешетки. Его функция состоит в защите карниза от затекания воды. Это важно, поскольку именно в этих местах деревянные конструкции более всего подвержены гниению. Внутренний угол капельника может колебаться в пределах 100-130º в зависимости от крутизны скатов. Эти элементы монтируют на краях крыши, проследив, чтобы вода по ним стекала строго вертикально прямо в водосток. Кроме того, капельник придает всей кровельной конструкции более законченный вид.


Характеристики капельника:

  • производят такие детали из оцинкованной листовой стали с полимерным покрытием, обеспечивающим дополнительную антикоррозионную защиту;
  • цветовое решение капельника должно совпадать с цветом основного покрытия, чтобы не создавать диссонанс;
  • капельники должны быть установлены по всему периметру крыши, чтобы в равной степени обезопасить кровлю и фасад от затекания воды;
  • данный элемент снижает парусность скатной кровли, это позволяет защитить конструкцию от ветра.

Способ установки капельника

Технология установки капельников предполагает некоторые нюансы:

  • основной частью капельник фиксируется на доске обрешетки, при этом его нижний отрезок должен быть направлен в водосток;
  • соседние отрезки стальных капельников укладывают с нахлестом друг на друга;
  • дополнительную защиту края обрешетки обеспечивают фронтовые планки;
  • на следующем этапе начинают монтаж кровельного ковра, не забывая промазывать его края мастикой, чтобы он лучше схватился;
  • мягкое кровельное покрытие настилается поверх капельника.

Рекомендации по толщине материала и шагу обрешетки

Итак, обрешетка является очень важным элементом, позволяющим качественно уложить мягкое кровельное покрытие.

Общие рекомендации по ее монтажу выглядят так:

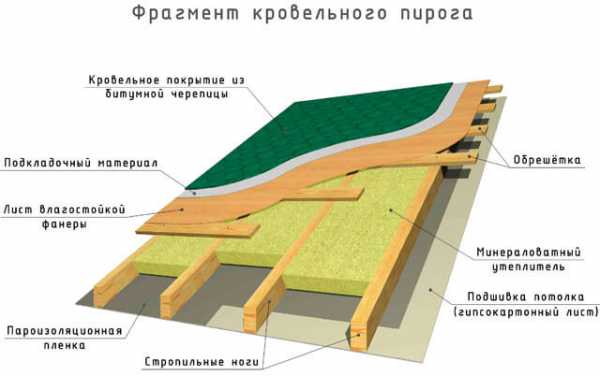

  1. Для мягкой кровли необходимы два слоя обрешетки, объединенные в единую конструкцию.
  2. Поверхность сплошной обрешетки не должна содержать перепадов высоты и дефектов.
  3. Во избежание повреждения мягкого покрытия, все выступающие острые ребра и изгибы должны быть закруглены.
  4. Как правило, применяется обрезная доска с шириной в 14 см.
  5. Чтобы влага не просачивалась в пространство под крышей, доску следует укладывать лотком вверх.
  6. Равно как и острые ребра, концы крайних досок необходимо округлить, чтобы не повредить кровельный материал.
  7. Защиту древесины от вредителей и гниения обеспечит обработка антисептиками.
  8. Сила ветра в конкретном регионе, а также уклон скатной крыши, влияют на шаг обрешетки под мягкую черепицу. С увеличением силы ветра шаг обрешетки под мягкую кровлю уменьшается.
  9. Влагостойкие листы фанеры или стружечную плиту под мягкую кровлю следует укладывать с отступом в 1 см, чтобы при разбухании материала от влаги, он не треснул.
  10. Капельник позволит обезопасить деревянные карнизы и обрешетку от затекания осадков.



kryshadoma.com

Обрешетка под мягкую кровлю: виды, технология строительства, советы

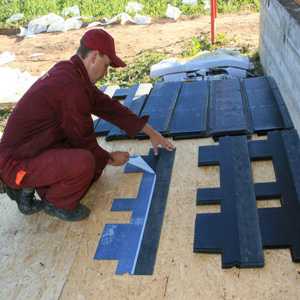

Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

Если углубиться в термины, то обрешетки могут быть разреженными и сплошными.

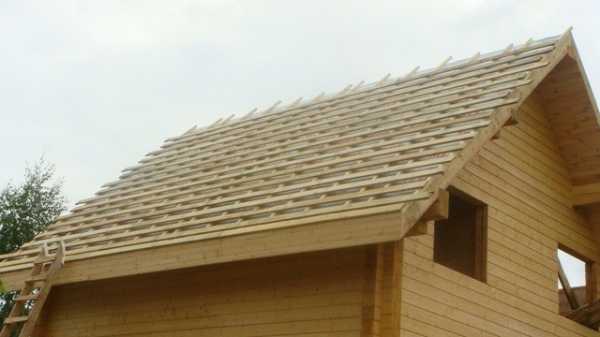

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

  1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
  2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

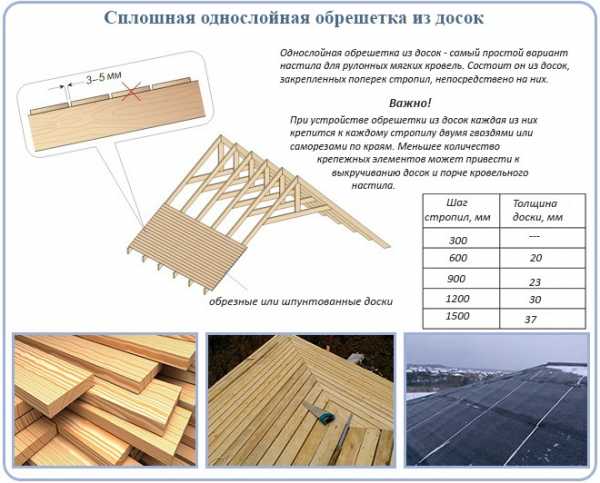

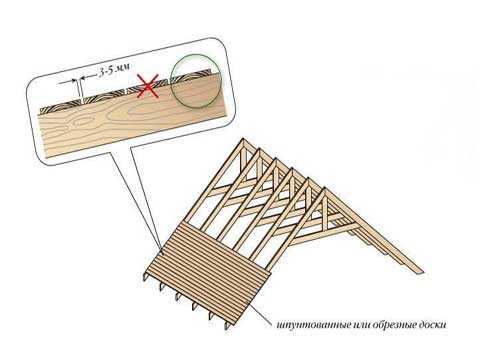

Вариант #1 – обрешетка из досок

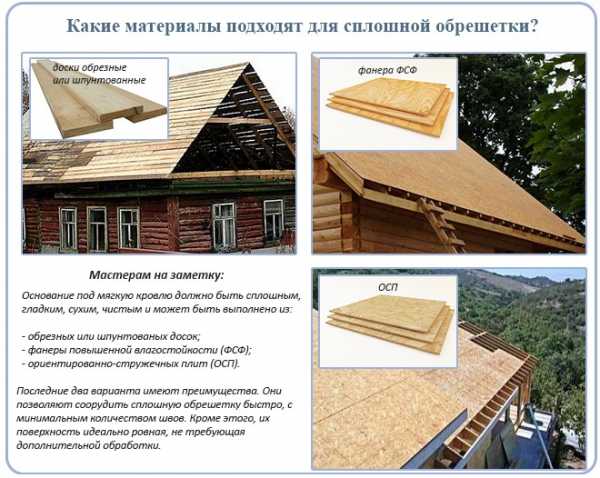

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

  • Доски должны быть гладкие, без сучков.
  • Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
  • Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
  • Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

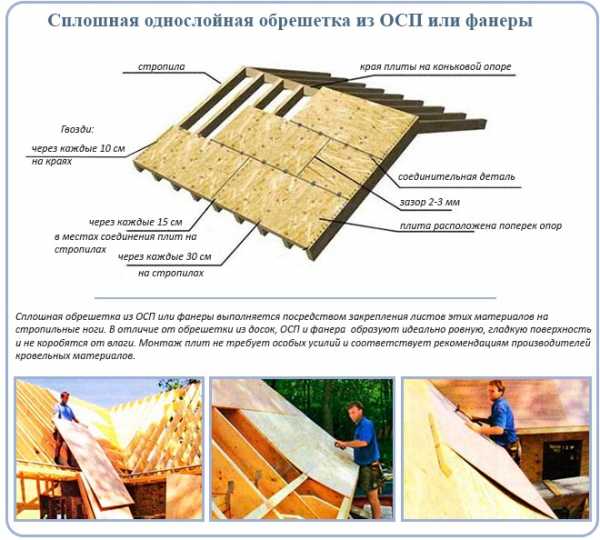

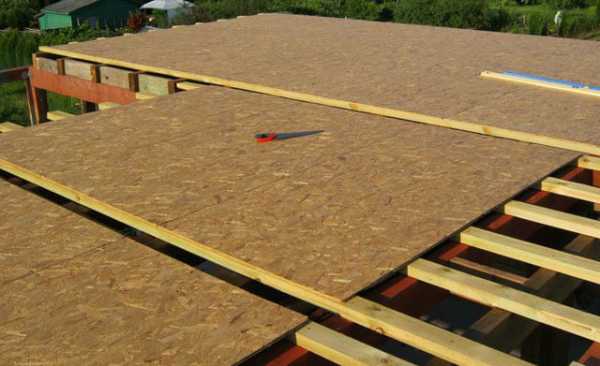

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

  • Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
  • Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
  • Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

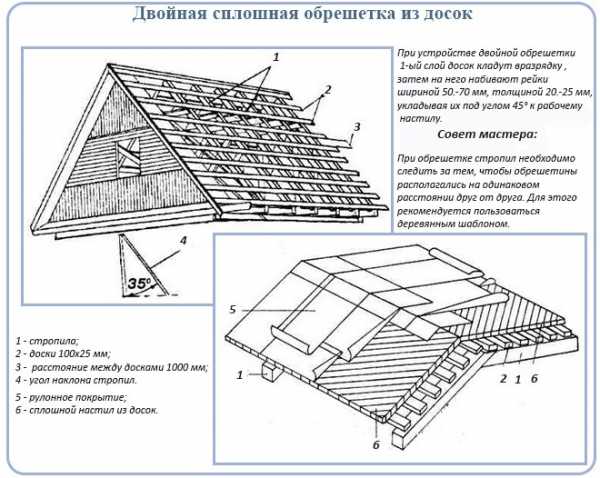

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

  • Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
  • Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
  • Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

  • Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.

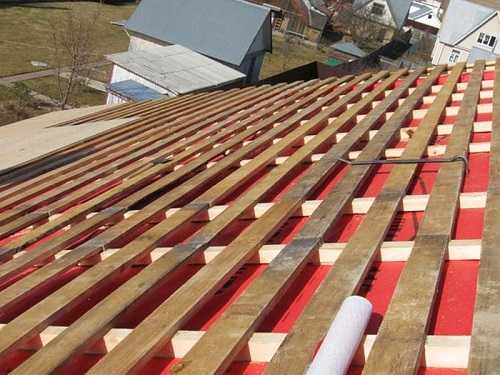

  • Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

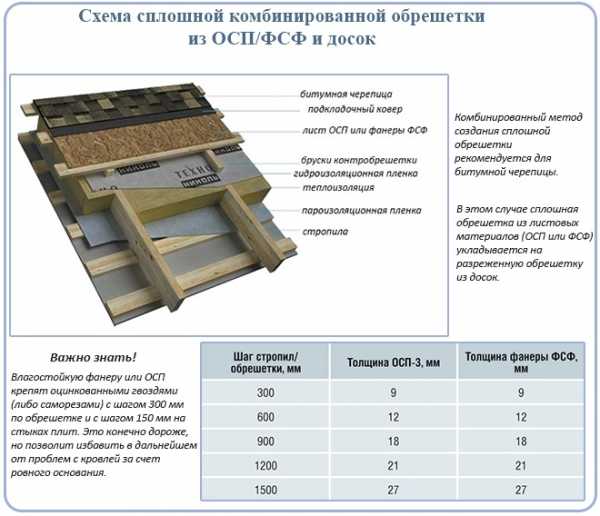

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

  • Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
  • Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
  • Фанера или ОСП-3: толщина 9-12 мм.
  • Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

  • При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
  • Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
  • Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

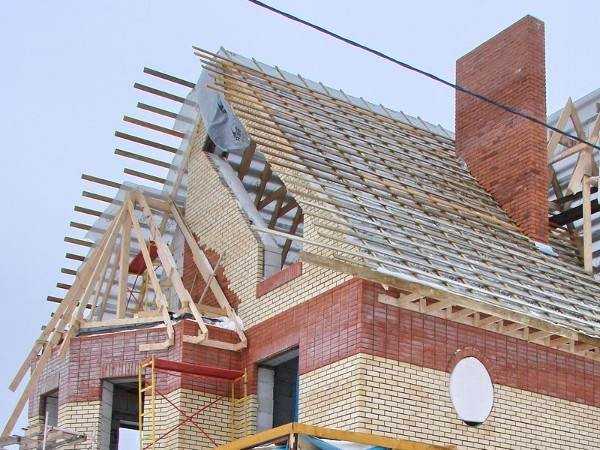

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

  • Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
  • Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
  • Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
  • Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
  • Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.

krovgid.com

Шаг обрешетки под металлочерепицу

Наиболее важным элементом кровли является даже не само кровельное покрытие, хотя и без него никуда, а каркас, который его удерживает. Стоит ему прогнуться или потерять жесткость, никакое покрытие не спасет крышу. Поэтому так важно следить за качеством и состоянием настилов и стропил. А при строительстве и укладке на крышу металлочерепицы,обрешетка заслуживает особого внимания.

Содержание:

  1. Доска для обрешетки, конфигурации
  2. Параметры и линейные характеристики основания
  3. Методика монтажа обрешетки
  4. Правильный шаг обрешетки

Доска для обрешетки, конфигурации

Непосредственно перед тем, как устраивать обрешетку под металлочерепицу, стоит разобраться в ее видах. Потому что настил может быть как сплошной плоскостной, так и решетчатый. И в этот момент важно выбрать правильные доски. Тип конструкции напрямую зависит от размера волны металлочерепицы. Если мы используем обрешетку плоскостную, сплошную, то доска должна быть сечением 35х100 мм.

Ее можно заменить брусом квадратного сечения со стороной 50 мм. Шаг обрешетки под металлочерепицу в этом случае должен быть не менее 10-15 мм. Впритык доски не укладывают, потому что необходимо еще обеспечить вентиляцию. Также перед тем, как положить обрешетку под металлочерепицу, доски обязательно должны быть обработаны антисептическим раствором, чтобы предотвратить гниение и образование плесени, грибков.

Основание решетчатого типа используется чаще, чем сплошное. На это есть некоторые причины:

  • обрешетка с шагом оказывает гораздо меньшее давление на стропильную систему, так как она меньше весит;
  • вентиляция подкровельного пространства проходит интенсивнее;
  • уменьшается расход материалов и как следствие, такая конструкция обходится дешевле.

Вместе с этими положительными моментами, отмечают более сложную и трудоемкую укладку основания такого типа.

Параметры и линейные характеристики основания

Самые главные параметры основания под металлoчерепицу — толщина доски и ее шаг. Шаг обрешетки обусловлен только длиной волны материала, поскольку крепится он к дереву именно нижним пиком волны. Это самое прочное место на листе. Существуют определенные стандарты по длине волн металлочерепицы, но не все производители строго его придерживаются. А раз длина волн не одинаковая, то и шаг обрешетки будет зависеть от того вида материала, который будет впоследствии уложен.

В жилищном строительстве применяется в основном два шага обрешетки — 0,6 или 0,9 м. И тот и другой шаг подходит под стандартизированные длины волн, а толщина сечения доски для основания могут быть 25х100 мм для легких типов черепицы толщиной до 0,45 мм, а также 32х100 мм. Последний тип доски применяют для листов сложного профиля и большой длиной волны. Если говорить об использование более толстых и прочных досок, а также брусьев квадратного сечения, то в жилищном малоэтажном строительстве они применятся нечасто.

Методика монтажа обрешетки

Доска фиксируется гвоздями с длиной, которая зависит от толщины доски. Стараются подбирать такой размер гвоздей, который превышал бы толщину обрешетки вдвое. Фиксируется доска максимально близко к осевой линии стропил в двух точках по краям. Самый основной ряд досок для основания — самый нижний. С него и начинают крепление. Его нужно идеально выровнять, потому что остальные доски будут равняться по этому ряду.

Есть еще одна хитрость. Первый ряд досок должен быть миллиметров на 10 толще, чем все остальные доски. Это необходимо для того, чтобы нивелировать перепады профиля по упорным точкам. Для этого наращивают только первый ряд досок рейкой необходимой толщины, или подкладывают проставки под доску прямо на стропило.

Правильный шаг обрешетки

Обязательно следует проследить за выполнением еще одного важного правила — размер шага между первыми двумя досками всегда меньше на 70 мм, чем размер шага между остальными. Этот параметр должен быть снят с края передней доски и центра следующей. Но в принципе, размер 70 мм может изменяться в зависимости от того, насколько велик вынос карниза, также при выборе первого шага обрешетки учитывают угол ската крыши и размеры, конструкция водосточной системы.

Если шаг обрешетки установлен неверно или конструкция собрана с нарушениями технологии, то это может повлечь за собой:

  • слишком большой вынос карниза приведет к тому, что вода, стекая с крыши, не будет стекать в желоб, а станет перелетать его;
  • слишком маленькое значение выноса может повлечь за собой просачивание воды между доской и желобом, намокание основания, что крайне нежелательно;
  • может возникнуть нестыковка листов, и как следствие, попадание воды на конструкцию обрешетки;
  • фронтонные и торцевые планки могут быть установлены неправильно.

Таковы основные правила устройства обрешетки под металлочерепицу. Если все делать по технологии, то кровля защитит дом от непогоды зимой и летом, прослужит максимальный отведенный ей срок.

Читайте также:

nashprorab.com

Обрешетка под металлочерепицу — как правильно сделать: шаг, размер, устройство

Обрешетка под металлочерепицу является составной частью стропильной системы.

По своему конструктивному исполнению это каркас, на котором крепится черепица из металла.

Устройство обрешетки под металлочерепицу предполагает использование качественных материалов и строгого соблюдения последовательности операций.



Установка обрешетки под металлочерепицу выполняется специалистами. При этом часть работ можно выполнить своими руками.

Обустройство кровли для индивидуального дома является важным этапом строительства, и выполнить его нужно с должным качеством.

Срок службы кровельной конструкции в целом определяется правильным выполнением всех промежуточных работ.

Классификация металлочерепицы

Основным материалом, из которого производится кровельный материал под названием металлочерепица типа каскад, служит стальной лист. С наружной и внутренней стороны на лист нанесено цинковое покрытие.

Поверх него имеется еще несколько слоев из различных материалов, которые обеспечивают необходимую надежность и эстетическую привлекательность материала.

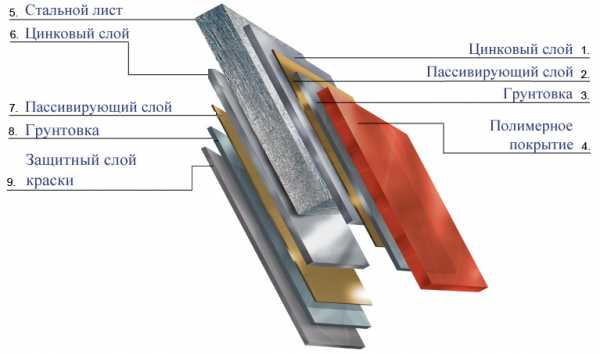

На фото представлена структура металлической черепицы в разрезе.

Согласно техническим условиям металлочерепица имеет гарантийный срок службы 15 лет. Когда монтаж обрешетки под металлочерепицу выполнен по всем нормам и правилам, кровельный материал служит в три раза дольше.

Стоимость металлочерепицы складывается из нескольких составляющих.

На отпускную цену в магазине строительных материалов влияют следующие характеристики:

  • толщина стального листа;
  • тип полимерного покрытия;
  • внешняя форма и цвет;
  • геометрические размеры;
  • бренд компании-производителя.

Размер листа выбирается на этапе проектирования. Расстояние между планками, из которых монтируется обрешетка, определяется длиной черепичной волны.

Правильно рассчитанный шаг обрешетки под металлочерепицу обеспечивает ее надежное крепление. Покупая металлическую черепицу, нужно ознакомиться с сертификатом качества на данную продукцию.

Как и любой строительный материал металлочерепица имеет свои достоинства и недостатки. К числу первых относится прочность, долговечность и привлекательный внешний вид.

Установка и крепление выполняется легко — это значит, что затраты на монтажные работы невелики. Важный момент заключается и в том, что монтаж можно выполнять в любое время года.

К недостатком материала нужно отнести тот факт, что кровля этого типа требует дополнительной шумоизоляции.

Даже черепицу марки каскад или монтеррей приходится монтировать на хорошо подготовленную своими руками обрешетку. Обязательно делается для такой крыши и водоотвод особой конфигурации.

Обустройство обрешетки

Обрешетка под металлочерепицу предназначена для того, чтобы равномерно распределить нагрузку на стропила и стены дома.

На практике используется обрешетка двух типов:

  • сплошная;
  • решетчатая.

Когда монтируется сплошная конструкция, то расстояние между досками оставляют в пределах 10 мм. Это требуется для того, чтобы обеспечить циркуляцию воздуха.

На решетчатую обрешетку требуется меньше материалов и она обладает меньшей массой. Тип обрешетки выбирается в зависимости от того, каков размер волны черепичного профиля.

Если делать расчет под металлочерепицу каскад, то можно выбрать решетчатый вариант конструкции.

Собираясь монтировать обрешетку своими руками, нужно выполнить точный расчет размеров конструкции. Длина волны у листа металлочерепицы типа каскад составляет 300 мм.

Видео:

Из этого следует, что расстояние между досками при обустройстве крыши должно быть таким же. Ширина листа составляет 1150 мм, а максимальная длина может достигать 6 метров.

При проектировании следует учитывать величину нахлеста одного листа на другой. Формируя смету затрат на обустройство крыши, нужно закладывать резерв материалов в пределах 10% от нормативного объема.

Это правило распространяется и на металлочерепицу, и на пиломатериал.

Как определить шаг обрешетки

Многолетняя практика показала, что оптимальным решением для крепления металлочерепицы будет обрешетка решетчатого типа.

Очень важно правильно рассчитать размер шага, с которым будут установлены поперечные планки.

На эти поперечные планки, в свою очередь, крепятся листы металлочерепицы.

Надо знать, что в зависимости от стандарта, длина волна черепицы может равняться 300-350-400 мм. У изделия типа каскад волна равняется 300 мм. Металлочерепица типа монтеррей – 350 мм.

Между длиной волны и шагом обрешетки должно присутствовать однозначное соответствие.

Если обрешетка будет установлена с одним шагом, а металлочерепица иметь другой размер, то монтировать такую конструкцию нельзя.

Подбор досок и бруса

Задумываясь о том, как сделать обрешетку под металлочерепицу, надо строго проконтролировать качество древесины. При монтаже крыши из металлочерепицы используются пиломатериалы хвойных пород.

Сложность кровельной системы требует высокого качества от материалов. И это качество определяется на этапе проектирования.

Видео:

Доска и брус должны соответствовать заявленным в характеристиках параметрам. Это касается поперечного сечения бруса и качества поверхности досок.

Прежде чем пускать материал в дело, его необходимо просушить и обработать защитным покрытием. При этом нужно проследить, чтобы брус или доска не потеряли своих изначальных геометрических параметров.

Строительство индивидуальных домов, как правило, ведется в рамках ограниченного бюджета. Очень важно не допустить перерасхода средств при обустройстве фундамента, стен и крыши.

Затраты на установку обрешетки под металлочерепицу можно оптимизировать, используя определенные подходы.

Для этого надо выбрать облегченную конструкцию каркаса и произвести точный расчет потребности в пиломатериалах.

Все необходимые замеры на стропильной системе выполняются своими руками с помощью металлической рулетки. Решетчатая обрешетка потребует меньше досок и бруса, чем сплошная.

При замерах нужно как можно точнее зафиксировать расстояние между планками.

Многолетний опыт показывает, что размер досок имеет большой разброс от номинального значения.

Поскольку обрешетка должна обладать высокой прочностью, рекомендуется собирать ее из доски толщиной 30 мм. Такая толщина требуется из соображений безопасности.

Видео:

При этом отклонения от средней ширины могут достигать пяти и более сантиметров. Доски нужно выровнять, перед тем как крепить. Калибровка легко выполняется своими руками.

Использовать для монтажа обрешетки под металлическую черепицу некондиционный пиломатериал нельзя.

Установка обрешетки

Прежде чем приступить непосредственно к работе, желательно составить план действий. Опытные специалисты могут обойтись без этого документа.

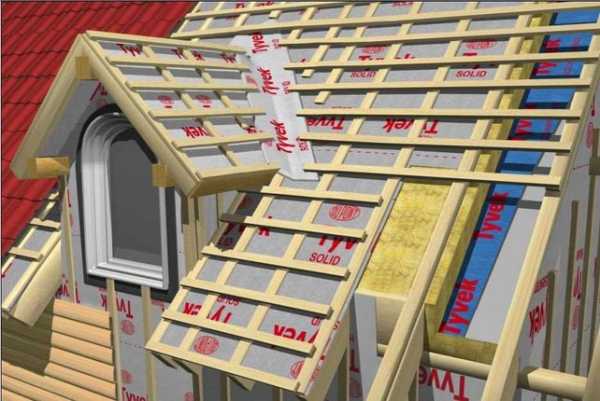

Первым действием необходимо покрыть скат крыши пароизоляционным материалом. Укладка и крепление пленки выполняется с использованием бруса сечением 40х40 мм.

Этот брус накладывается на стропила и тем самым прижимает к ним пленку. В принятой терминологии он называется контробрешеткой.

Инструкция по монтажу предписывает, что первые бруски контробрешетки крепятся по краям. Так делается для того чтобы натянуть пленку. И после этого гвоздями или саморезами крепятся все остальные.

Правильно установленная контробрешетка предназначена для того, чтобы создать вентиляционное пространство для крыши.

Свободная циркуляция воздуха предотвращает накопление влаги и образование плесени. С особой аккуратностью нужно крепить брусья в тех местах, где расположены ендовы.

В местах контакта брусьев и гидроизоляционной пленки нужно проследить за целостностью этой пленки. Иначе влага будет постоянно впитываться в древесину.

При помощи контробрешетки добиваются ровного натяжения пленки. Она не должна провисать и морщиниться.

Так гласит инструкция по применению гидроизоляционных материалов при обустройстве крыши из металлочерепицы.

Если проектом предусмотрено утепление кровли, то следующим действием укладываются плиты теплоизоляции.

Независимо от того, какой тип утепления выбран, лист теплоизоляционного материала должен находиться между двумя пленками.

Снизу утеплитель защищен от теплого и влажного воздуха пароизоляционным материалом, а сверху гидроизоляционной пленкой. На фото показана структура кровельного пирога в разрезе.

Когда гидроизоляционная пленка уложена, поверх нее набивается обрешетка. И на этом этапе очень важно выполнить крепление обрешетки таким образом, каким предписывает предварительный расчет.

Укладка и крепление стартовой доски выполняется с особым вниманием. Она прибивается на самом конце стропильного бруса. Первая доска должна быть толще, чем рядовые на 15-20 мм.

К ней крепится водосточный желоб. Следующие доски обрешетки крепятся через определенное расстояние. Этот промежуток определяется видом металлочерепицы.

Если для крыши выбрана металлочерепица каскад, то расстояние между досками обрешетки должно равняться 300 мм. На тех участках крыши, где имеются ендовы, обрешетка делается сплошной.

На видео показана обрешетка для стандартной двухскатной крыши.

Видео:

Детали и нюансы

Поскольку водосточная система предусматривается в любом случае, перед монтажом обрешетки под металлочерепицу необходимо установить кронштейны для крепления желобов.

Схема отливной системы разрабатывается отдельно. И прежде чем класть первую доску в основание обрешетки, нужно убедиться, что все элементы водостоков закреплены на проектных местах.

Иногда кронштейны крепятся к нижней доске обрешетки. Особого различия между этими вариантами нет, но знать о них нужно.

Приступая к строительству дома, необходимо выполнить приблизительный расчет потребности материалов. После каждого этапа стройки выполняется корректировка предварительных расчетов.

Кровельная система считается одной из главных в доме. И экономить на ее обустройстве не принято. Работы по монтажу обрешетки и креплению металлочерепицы следует выполнять аккуратно.

Надо помнить, что металлочерепица для повторного использования не годится.

stroyremned.ru

монтаж, устройство и шаг обрешетки

Обрешетка

Основанием для устройства кровельного материала является обрешетка. При ее устройстве необходимо соблюдать немало нюансов и тонкостей. Именно поэтому обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

В первую очередь необходимо понять, что представляет собой обрешетка. Данный термин применяют для обозначения конструкции из брусьев и досок, крепящихся к стропилам перпендикулярно. Обрешетка под металлочерепицу принимает на себя непосредственную нагрузку от кровельного материала и передает ее на стропильные ноги, и далее — на несущие конструкции всего здания.

Для строительства обрешетки используют следующие виды материалов:

  • тес;
  • брус;
  • доски;
  • фанера.

Различают несколько типов обрешеточных конструкций.

  • Разряженная.
  • Сплошная

Однослойная – элементы конструкции укладываются на стропила горизонтально, при этом доски располагаться параллельно коньку.

Двухслойная – предполагается двойной слой обрешеточного настила. В таком случае второй слой в направлении конька по свесу, иногда брусья второго ската укладываются диагонально на первый скат.

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам. Необрезную или полуобрезную доску не рекомендуется использовать при возведении обрешетки.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции.

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции. Так же не забывайте, что укладку и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного материала.

Монтаж обрешетки под металлочерепицу: пошаговая инструкция

Необходимо подобрать брус для стропильных ног следующего размера: не менее 5 на 15 см, а под обрешетку не менее 2,5 на 10см. для контробрешетки идеально подойдет доска 2,5 на 5 см.

Стропильный шаг для выполнения обрешетки должен составлять около 6-9 см.

Начальную доску прибивают строго по карнизному свесу так, что бы она за него не заходила.

Монтаж металлочерепицы на обрешетку

Обратите внимание на то, что толщина первой доски должна быть на пару сантиметров больше остальных. Это необходимо для компенсации уровня точек опоры всего черепичного модуля.

Шаг элементов обрешетки предполагается такой, что бы расстояние между первой доской и карнизом было не менее 5 см, а между последующими — 30-40см. Между остальными досками шаг обрешетки должен быть равным шагу профиля металлочерепицы, то есть 35-40 см.

Для того, что бы проверить, правильно ли выбрано расстояние между первыми двумя досками обрешетки, необходимо разложить на земле два дощатых отреза, параллельно друг другу и на определенном расстоянии, на них накладывают элементы черепицы и определяют, достаточный ли выступ кровли для стока воды. Если выступ будет слишком большой, вода может выливаться через край желоба. Слишком маленький выступ станет причиной того, что вода станет задуваться ветром между лобовой доской и желобом. Кроме того, есть некоторая вероятность деформирования листов под нагрузкой от снега.

Разметку необходимо начинать с первой доски, выходящей на карниз. Выполняют е с помощью рулетки.

Далее следует закрепить коньковые и торцевые планки.

Выше обрешетки следует устроить ветровую доску. В зависимости от вида черепицы высота листа может колебаться от 3,5 до 5,5 см.

В местах крепления  конька, для большей прочности, забиваются дополнительные доски, сечением 3 на 10 см. Это так же должно упростить его дальнейшую установку.

В процессе планирования организованного водостока, перед началом монтажа кровельного материала необходимо установить кронштейны для закрепления желобов. Карнизная панка монтируется перед установкой металлической черепицы по свесу кровли.

Для начала необходимо определить места закрепления кронштейна, которые крепят с шагом 5-6 см и крепят по низу обрешетки.

Далее монтируются крайние кронштейны таким образом, что бы уклон составлял 5 см на 1 м длины, после этого натягивают уровневую нить для ровной установки всей системы кронштейнов.

Желоб вставляют в кронштейны и закрепляют. Карнизную планку к обрешетке крепят таким образом, что бы край желоба был перекрыт краем планки. Именно такое перекрытие способно обеспечивать сток конденсата с планки в желоб. Длина нахлеста должна быть не менее 10 см.

Устройство обрешетки под металлочерепицу: вариант сплошной обрешетки

Сплошная обрешетка

В строительстве используется сплошной вид обрешетки. Выкладывается она с помощью брусьев, между которыми должны оставаться зазоры в 1-2 см, а в разряженной обрешетке – около 3-5 см. Кроме металлической черепицы сплошная обрешетка подходит и для различных видов мягкой кровли и различных видов натурального шифера.

Обратите внимание на то, что сплошная обрешетка должна располагаться на свесах карнизов и на скатовых пересечениях крыши (ребрах, ендовах, коньке).

Перед началом устройства сплошной обрешетке следует позаботиться о антиконденсантной пленке. Если, согласно плану, конструкция крыши  предусматривает наличие утепление (как в случае с жилой мансардой), то необходимо использовать пленку для защиты утеплителя от появления конденсата и продувания. Если не использовать пленку, скорее всего мансардное помещение получится холодным и сырым. Так как стропильные конструкции и обрешетка останутся незащищенными от воздействия окружающей среды.

Также обращаем ваше внимание на то, что выбранная пленка должна настилаться поверх стропил, от низа крыши.

Горизонтальные полосы накладывают друг на друга внахлест около 15 см. Также не стоит натягивать пленку. Для лучшего ее функционирования необходимы провисания на несколько сантиметров. Пленку закрепляют вдоль стропил специальными брусками, ширина которых, в сечении, равна ширине самих стропил, а толщина, при этом, не менее 4 см.

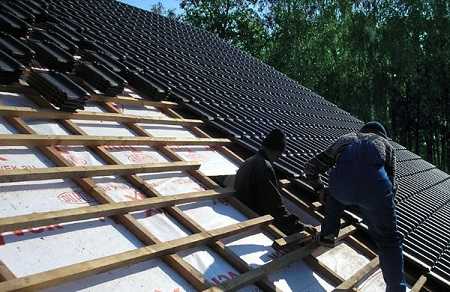

После того, как завершен  монтаж пленочного настила по всей кровле, следующим шагом становится устройство обрешетки под металлочерепицу, на которую впоследствии будут закреплять металлочерепицу. В случае, когда конструкция кровли не предусматривает настила пленочного изолятора, то горизонтальную обрешетку крепят прямо на стропилах. Используемые для устройства обрешетки доски должны обрабатываться антисептическими растворами и иметь сечение  около 3 см. Здесь подойдет любая, так называемая, дюймовая доска. При этом необходимо учесть, что доски должны подгоняться, как по длине, так и по толщине. Именно от этого зависит ровное положение элементов кровли. Однако самая нижняя доска должна быть на пару сантиметров толще остальных.

Первая доска  должна крепиться внизу стропил. Доски необходимо закреплять  в нескольких местах с помощью саморезов или гвоздей, это необходимо, что — бы они не выворачивались. Шаг досчатого настила может быть равен шагу волны черепицы, либо быть сплошным, без зазоров.  В случае их искривления, закрепление  листов металлочерепицы будет осложнено.

Правильно выполненная обрешетка может ощутимо снизить процент шума, возникающего от воздействия ветра, дождя и прочих погодных катаклизмов.

Точно так же, как и в случае разряженной обрешетки, сплошная обрешетка полностью застилается слоем пленочной гидроизоляции. Конец пленки закрепляется вдоль крышного карниза так, что бы он свисал и полностью закрывал поверхность кровли.

Обращаем внимание на необходимость оставлять расстояние между простеленной пленкой и стропилам. Данное расстояние должно быть около 2 см. По верху гидроизоляции следует закреплять бруски, на которые позже укладывается слой контробрешетки.

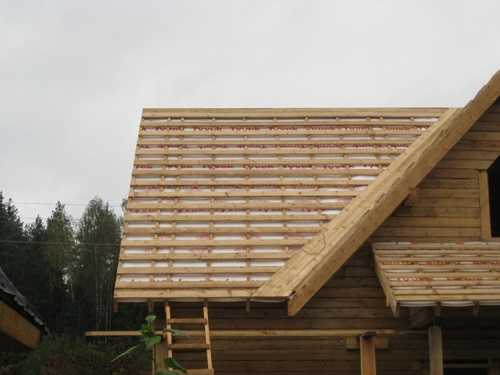

Обрешетка кровли

Следует брать бруски с минимальным сечением 4 на 2,5 см. Следующим слоем после контробрешетки прибиваются брусья. При этом следует очень внимательно отнестись к расчету шага металлочерепичной волны. И именно на данном  расстоянии следует размещать бруски обрешетки.

Доска, выходящая на карниз, должна устанавливаться на несколько десятков сантиметров шире, чем прочие доски для обрешетки.

Торцевая планка обрешетки устраивается выше всех остальных элементов обрешетки приблизительно на высоту листа металлочерепицы.

По концам коньковой планки следует укладывать в дополнение еще пару досок, тщательно их закрепив. Это необходимо для усиления прочности конструкции.

В системе стропил коньковая доска должна надежно закрепляться.

Желобок для водостока крепится к самой нижней  доске кровельной обрешетки.

В местах возле ендов, труб и по периметру слуховых отверстий и мансардных окон контробрешетку укладывают сплошным методом.

При внутренней и наружной обшивке в процессе укладки кровли желательно использовать анодированные оцинкованные саморезы или гвозди. От обычных гвоздей, при первом же дожде, вагонка будет испорчена.

После того как завершены работы по возведению обрешетки, приступают к монтажу металлочерепицы.

В завершении несколько советов по строительству из древа:

  • доски следует обрабатывать антисептическими, огнеупорными материалами;
  • после того, как завершится укладка досок, убедитесь в том, что у покрытия нет провесов, бугров или торчащих шляпок от саморезов и гвоздей;
  • готовая обрешетка должна быть настолько прочной, чтобы не прогибаться под человеком;
  • для изготовления настила стоит использовать широкие доски;
  • необходимо использовать хорошо высушенный материал;
  • стыки досок на стропилах должны располагаться в шахматном порядке;
  • прибивать доски следует по краям, а шляпки утапливать в древесине;
  • ответственно следует подойти к покупке строительного материала; проверить доски на наличие искривлений, трещин и прочих структурных изменений.

В итоге, возведение обрешетки – процесс не сложный, но ответственный. От того, насколько грамотно произведен монтаж, зависит  качество и срок службы кровельного материала.

Для строительства крайне важно выбирать качественный материал. Таким образом, если использовать сырые доски, то крепления не прослужат долго и быстро расшатаются. Так как доски подвержены усадки, то со временем, в процессе высыхания, будут меняться в размере.

Кроме того, конструкция из некачественного материала, больше подвержена повреждениям от снеговых нагрузок.

roof-tops.ru
