Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

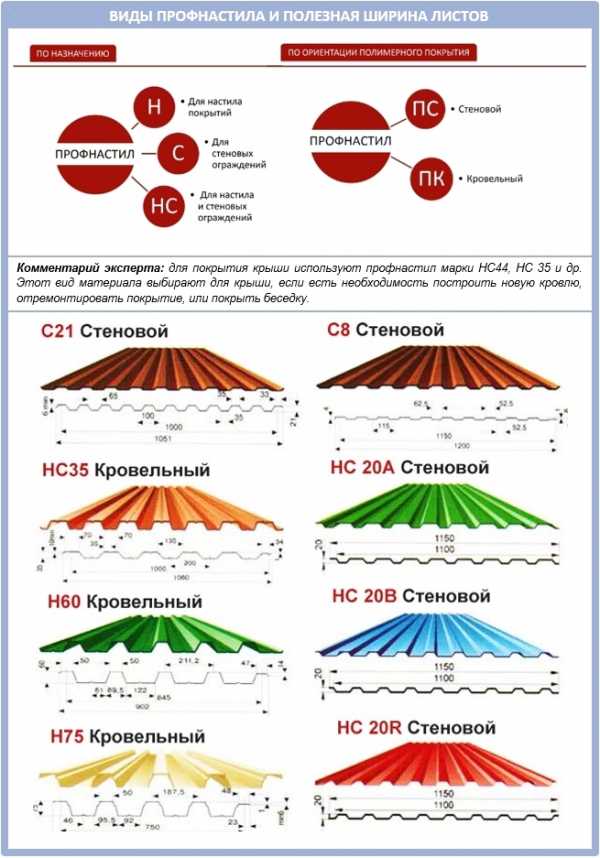

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

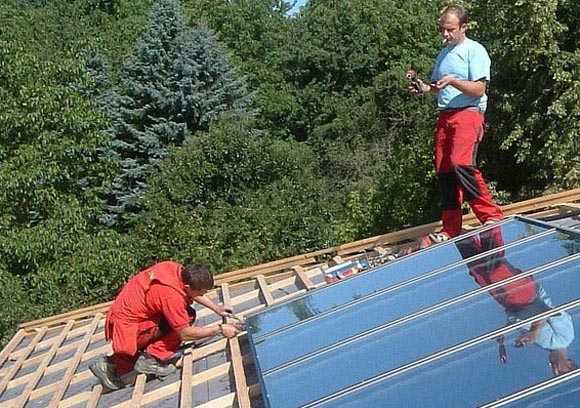

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

kryshagid.ru

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

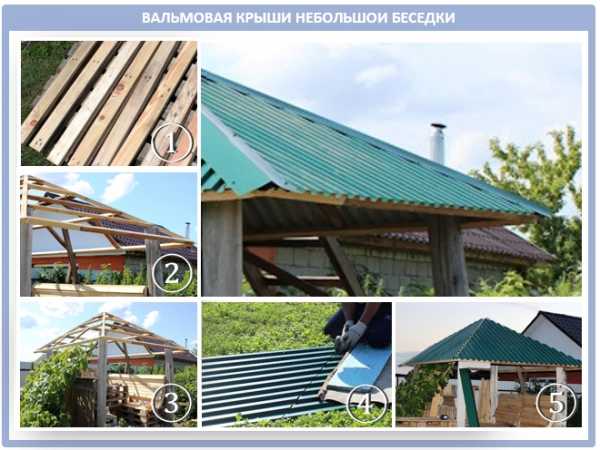

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м³.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

• Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
• Прогиб профнастила под первым же снегом, если все делалось на авось.
• Неудобное крепление листов, когда края профнастила попадают между решетинами.
• Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м², поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если вы не пожалеете на расчет времени, то выиграете в качестве кровли и существенной экономии материала на нее. Снег и ветер способны создавать нагрузку более 300-500 кг на каждый квадратный метр кровли!

Скажем так: стропильная система – это сложная инженерная конструкция, которая не создается «на коленке». Ведь в кровле нет несущественных мелочей, и даже незначительная экономия на той же обрешетке в будущем обязательно обернется более значительными расходами на ремонт. А переделать крышу очень сложно.

Если, конечно, вы будете укладывать профлист на небольшую кровлю над гаражом, беседкой или навесом, тогда вам достаточно визуально понять, насколько крепкой должна быть обрешетка и сравнить свои данные с таблицами. Так многие и делают, и зачастую их примерные расчеты правильные:

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

• Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальныхуклонах крыши.
• Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
• Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
• Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

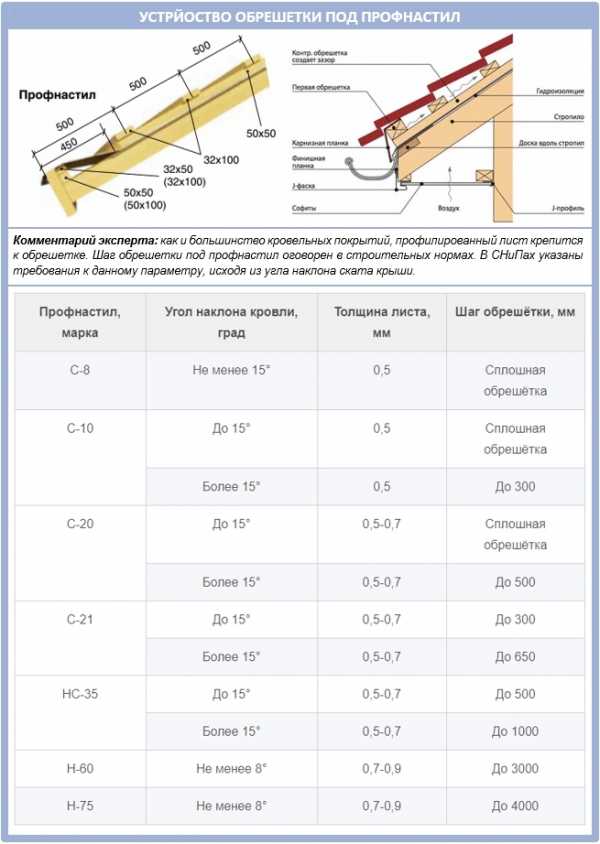

Эта таблица поможет вам во всем разобраться:

К слову, если вы все-таки переживаете, что с основной крыши дома будет падать тяжелая шапка снега, тогда для пристройки не жаль будет и сплошной настил устроить:

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

• относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
• идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
• не искривляется и не деформируется со временем;
• полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

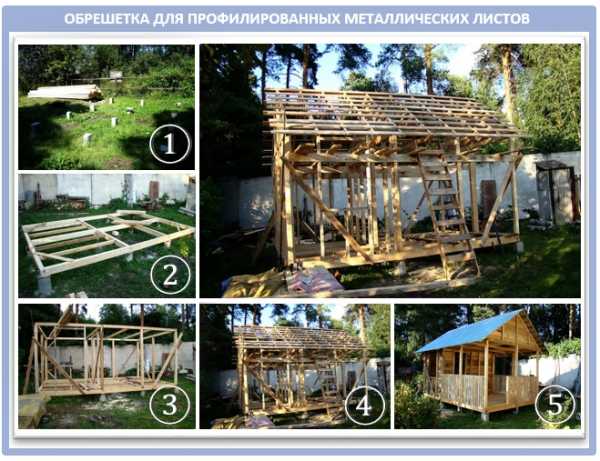

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

В жизни все это выглядит так:

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!
