Схема электрики в 2 комнатной квартире: Nothing found for Energii V Zhilyh Shema Provodki Dvuhkomnatnoj Kvartiry 15%23I 5

примеры типовых схем, требования и нормы

На чтение 10 мин. Просмотров 371 Опубликовано 03.08.2019 Обновлено 15.07.2019

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» — места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

• последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
• параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
• смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

• подключается через УЗО с пределом срабатывания до 30 мА;
• защищается заземлением TN-S с электробезопасной нейтралью;
• предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

• установка отдельного УЗО для мощной техники;
• подключение электрики раздельным способом;
• прокладка отдельных кабелей к высокомощным приборам;
• размещение розеток на 50 см от газовой плиты;
• расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Вычислить количество потребителей.
4. Вычислить количество розеток.
5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

• В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
• Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
• Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2	Медный провод				Алюминиевый провод
	Напряжение				Напряжение
	220 В		380 В		220 В		380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5	22	4,4	19	12,5
4	38	8,3	30	19,8	28	6,1	23	15,1
6	46	10,1	40	26,4	36	7,9	30	19,8
10	70	15,4	50	33	50	11	39	25,7

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

• ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
• ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
• ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
• ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
• ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

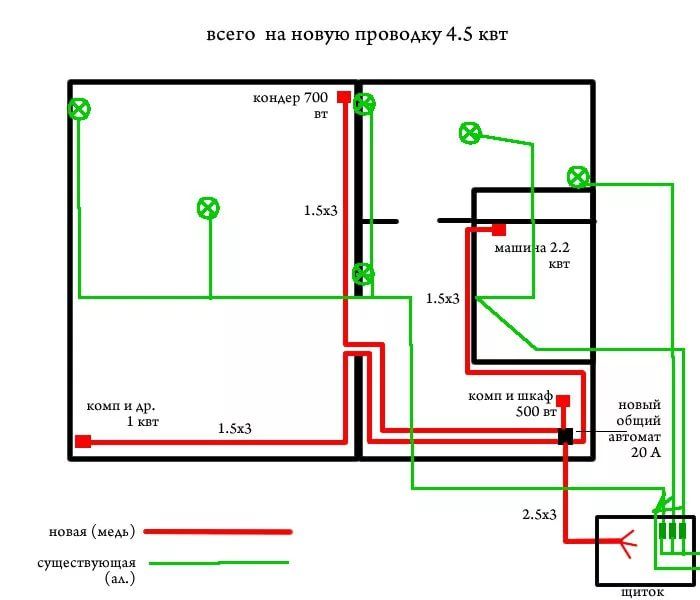

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.

6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

Электромонтаж в двухкомнатной квартире: как поменять электропроводку?

Электрика в двухкомнатной квартире

В короткие сроки без потери качества разведем электрику в двухкомнатной квартире.

Быстро. Качественно. Недорого. С гарантией!

Электромонтаж — от 20 000 руб до 30 000 руб

Поменять электрику в двухкомнатной квартире просто необходимо, если вы живете в доме, построенном в прошлом веке. Раньше в домах использовали алюминиевую проводку, которая питала пару ламп в каждой комнате, телевизор, холодильник и маломощную плиту. Сегодня в доме много электротехники, которая требует предельных нагрузок на линию.

Поэтому алюминиевая проводка должна быть заменена на медную. Если вы не знаете, какой тип проводов проложен дома, вызовите электромонтера, чтобы он проверил состояние проводки и заменил недопустимые элементы.

Способы замены электропроводки двухкомнатной квартире

Прежде чем составлять план-проект монтажа электропроводки в двухкомнатной квартире, нужно просчитать основные параметры, требуемую мощность, количество выделенных линий. Сделать электрику в двух комнатах можно двумя способами: открытым или закрытым.

Наименование работы	кол-во	Цена (в рублях)
Штробление бетонных стен	м. п	200
Штробление стен кирпичных	шт	125
Штробление стен гипсовых	шт	105
Установка датчиков движения	шт	412
Установка диммера	шт	406
Монтаж светодиодной ленты	м. п.	296
Монтаж пульта ДУ для люстры	шт	983
Подключения генератора	шт	3987
Подключения стабилизатора	шт	2489
Монтаж видеодомофона	шт	2287
Коммутация клеммниками WAGO	шт	48
Расключение распаечных коробок	шт	289
Расключение распаечных коробок с пайкой	шт	599
Сборка электрощита		от 1000 до 5000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Открытая проводка

Открытый электромонтаж 2 комнатной квартиры обладает рядом преимуществ:

• не нужно портить существующий внутренний ремонт;
• не нужно штробить стены и платить за это плюс несколько тысяч;
• на электромонтаж уйдет в два раза меньше времени;
• не нужно ломать стены и портить ремонт, если появились проблемы с электричеством.

Провода при открытой разводке электрики прячутся в кабель-каналы, фальш-панели или плинтуса. Снаружи это никак не отразится на дизайне помещения. Провода будут надежно изолированы и упрятаны от детей. Подрозетники монтируются непосредственно к стене. Это выступающие короба с надежной защитой от возгорания и оплавления.

Скрытая проводка

Скрытая электропроводка 2х комнатной квартиры превосходит открытую по безопасности, надежности, долговечности. У этого метода есть свои неоспоримые преимущества:

• отсутствие выступающих проводов и лишних панелей в доме;
• экономия свободного пространства;
• высокая пропускная способность;
• хорошая теплоотдача.

Провода надежно спрятаны внутрь стены, под потолок или в пол. Для этого в стене при помощи штробореза делают небольшие каналы, в которые укладываются провода. Затем стена штукатурится и покрывается декоративной отделкой. Подрозетники и выключатели монтируются при скрытой электропроводке 2 комнатной квартиры в стену.

Снаружи остается только противопожарная подложка с выходами.

Разводка электрики в 2 комнатной квартире

При составлении схемы для электропроводки панельного дома нужно указывать все детали. Сделать электромонтаж в 2х комнатной квартире нельзя без монтажа распределительных коробок. Электрика предполагает установку двух коробок, по одной возле каждой комнаты. Здесь же размещают выключатели для каждой комнаты. Их монтируют у дверного проема около комнаты.

Разводка электрики в двух комнатах требует выделения трех линий. Одна электролиния идет на кухню и в санузел, вторая – в зал, третья отводится на спальню и коридор. В зале больше электротехники, поэтому сюда лучше отправить отдельную линию.

Схема разводки электропроводки должна быть простой и понятной. Эта схема передается также в контролирующие органы, чтобы утвердить перестройку при скрытом монтаже проводки. Не нужно усложнять электропроводку в 2-х комнатной квартире ненужными проводами или лишними линиями. Трех разветвлений для электричества в 2х комнатах достаточно.

Если нужно проложить электропроводку в двухкомнатной квартире, оставьте работу профессиональному электромонтеру. Это безопасность вашей семьи и работоспособность бытовых электроприборов.

Схема электрощита 2 комнатной квартиры. Схема и план размещения электропроводки в двухкомнатной квартире

В двухкомнатных квартирах старых панельных домов часто приходится сталкиваться с несовершенной электрической проводкой, не способной в достаточной мере выдерживать нагрузку современных электроприборов. В такой ситуации актуальна ее замена на новую проводку. Либо в совершенно новой квартире также следует озадачиться разводкой электрических кабелей. Этапы разводки кабелей по помещениям двухкомнатной квартиры Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам: составление схемы разводки; расчет числа требуемых материалов, электрической фурнитуры; разметка, а также штробление стен; крепление кабельных проводов; установка выключателей, розеток, а также распределительных устройств; сборка вводного щитка; прозвонка собранной линии с помощью мультиметра. Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций. Пример расплонировки проводки в двухкомнатной квартире Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток. различные элементы обозначения на схеме За начальную точку схемы обычно принимают место расположения распределительного щитка, который зачастую находится в коридоре недалеко от входной двери. При составлении схемы своими руками рекомендуем воспользоваться следующими советами: Линии электропроводки в квартире принято проводить строго по вертикали или по горизонтали, что способствует снижению рисков их повреждения при сверлении стен с различной целью. делаем проводку горизонтально или вертикально Прокладывать линию электропроводки лучше в 20 см от потолка либо по полу при помощи специального электротехнического плинтуса. Линию освещения и силовую линию рекомендуется условно разделить на несколько групп с подключением на каждую группу отдельного автоматического выключателя. К примеру, один автоматический выключатель будет отвечать за освещение ванной и коридора, а другой – за свет в кухне, спальне и гостиной. Схема линии розеток в двухкомнатной квартире также должна быть разбита на группы. Пример схемы проводки и однолинейной схемы с различными группами подключения Каждая комната (кроме ванной) должна быть оснащена собственной распределительной коробкой. В ванную комнату разводку электрической проводки рекомендуется сделать из распределительной коробки, расположенной в коридоре. на схеме видно синими кружечками отмечены распредкоробки на каждую комнату Если хозяин квартиры хочет сделать освещение балкона своими руками (так как застройщиком это не предполагается), можно вывести отдельный кабель из распределительной коробки, находящейся в соседней комнате. пример расположения проводки в двухкомнатной квартире и питание балкона В случае большой извилистой комнаты освещение лучше делать с помощью нескольких светильников, которые будут управляться от двухклавишного выключателя. Если это условие не выполнить, то освещение в квартире может быть недостаточным. В процессе монтажа розетки обычно рекомендуется располагать в 30 см от уровня пола, но они также могут располагаться и на большей высоте (к примеру, над рабочей поверхностью стола). На каждые 6 м2 комнаты рекомендуется устанавливать не менее одной розетки. А в кухне лучше сделать столько розеток, сколько там имеется бытовой техники (обычно 5-6 штук). расположение розеток в комнате Перед составлением схемы разводки своими руками тщательно спланируйте будущее расположение мебели и техники по комнатам, чтобы в дальнейшем избежать перекрытия мебелью розеток или не доставание шнуров от бытовой техники к источникам питания. В схему разводки необходимо в обязательном порядке включить УЗО (устройство защитного отключения), рассчитанное на 30 мА. Для ванной лучше установить дополнительное УЗО на ток 10мА. Оно сможет защитить кабели от перегревания при коротком замыкании, утечке тока или при перенапряжении сети. Пример однолинейной схемы квартиры с защитным УЗО после счетчика Для составления схемы разводки электропроводки в квартире своими руками в первую очередь необходимо учитывать возможную нагрузку. Однолинейная схема проводки разделена на несколько групп Расчет этой нагрузки не имеет правил и норм, а производится самостоятельно с учетом потребностей хозяев квартиры. Рассмотрим в качестве примера возможную нагрузку на электрическую проводку в гостиной комнате. Там может находиться кондиционер, телевизор, компьютер, а также временно подключаться другие электроприборы (утюг, фен и др.). Сумма мощностей каждого из этих приборов составит приблизительно около 3 кВт. Помимо этого, в гостиной есть сеть освещения. Это может быть люстра мощностью на 400 Вт и 6 светильников мощностью по 60 Вт. В сумме выходит 760 Вт. Получается, что суммарная мощность, которая требуется на гостиную, составляет 3760 Вт. Затем производим такой же примерный расчет для других помещений квартиры и складываем все полученные значения. Итого может выйти около 10 кВт , если не больше. Эта суммарная мощность получается при использовании одновременно всех электроприборов в квартире, что бывает исключительно редко. Данный расчет потребуется для дальнейшего распределения возможных нагрузок по группам. Пример разводки в квартире с кабелем разного сечения Выбор схемы питания для квартиры После расчета мощности возможной нагрузки в квартире необходимо приступить к распределению нагрузок по группам. Но для этого требуется знать вместо мощности электрический ток. Исходя из закона Ома, где Р – мощность, а U – напряжение сети (то бишь 220 В) получаем, что электрический прибор мощностью 1000 Вт будет потреблять ток равный 4,55 А. Пример планировки электропроводки двухкомнатной квартиры разделенной на группы розеточной и освещения Для запаса прочности кабеля округлим значение до 5 А. Теперь следует распределить нагрузки. Исходя из п. 6.2.6 ПУЭ для питания сети освещения и розеток, должны использоваться автоматические выключатели, рассчитанные на ток не больше 25 А. При этом по п. 6.2.3 ПУЭ не разрешается от одного автоматического выключателя питание больше 20 розеток и ламп. Вследствие этого группу освещения зачастую запитывают от автомата, рассчитанного на номинальный ток 16 А. Стоит отметить, что необязательно производить распределение на группы розеточную и освещения. В процессе монтажа многие производят распределение по комнатам. Главное в этом равномерные подключения нагрузок. Получается, что 1 или 2 группы освещения будут запитываться от автомата на 16 А и 2 или 3 группы розеток – от автомата на 25 А. Правила распределения групп нагрузок своими руками Во-первых, так как розетку в ванной необходимо устанавливать через УЗО, то будет целесообразнее подключить ее к группе розеток кухни. Во-вторых, если в квартире предусматриваются подключения нагревательных приборов мощностью более 2,5 кВт, их целесообразнее будет запитывать от отдельного автоматического выключателя нужной мощности. В-третьих, при наличии трехфазной сети различные группы лучше запитывать от разных фаз. Это лучше делать своими руками, если исключена вероятность путаницы. Если вы не очень уверены в своих знаниях, лучше тогда запитывать от одной фазы. Схема электрической проводки двухкомнатной квартиры своими руками не так и сложна и предусматривает до 4 групп нагрузок. По этой причине в процессе монтажа может возникнуть путаница, поэтому группы нужно монтировать поочередно. Двухкомнатные квартиры — самое востребование жилое помещение. Как правило, их размеры и цена наиболее приемлемы. Здесь запросто разместится семья из четырех человек. Однако, как показывает практика, планировка 2-х комнатных квартир несовершенна, и для обретения максимального уюта и комфорта все равно приходится что-то менять, особенно это касается старых построек. В советские времена дома чаще всего строились без учета потребностей жильцов, поэтому о рациональности распределения можно было только мечтать. Как правило, это крохотные кухни, узкий, но совмещенные санузлы или раздельные, но маленькие, и многое другое. Современные дома, как показывает схема планировки 2-х комнатной квартиры, более комфортабельные, однако и в них, к сожалению, находятся недостатки. Чаще всего в основе их находится фактор индивидуальности, поэтому многие прибегают к перепланировке. Однако для того, чтобы впоследствии не возникли проблемы с переносом межкомнатных перегородок, понадобится узаконить данные действия в соответствующей организации (БТИ). А также стоит обратить внимание еще на один очень важный нюанс: ни в коем случае нельзя проводить какие-либо манипуляции с несущими стенами, так как это может привести к разрушению всего здания. Недостатки планировки двухкомнатных квартир Для того чтобы жилое помещение было максимально комфортным и рациональным, необходимо еще на начальных этапах постараться по возможности нейтрализовать все минусы. Надо заметить, что некоторые из них видны сразу, а другие (скрытые) выплывают только после окончания работ. Итак, давайте попробуем разобраться с недостатками двухкомнатных квартир: С чего начинается перепланировка? Стандартная планировка 2-х комнатной квартиры указывается в документах на данное жилье. Там есть информация о точных размерах, расположении коммуникаций и др. Естественно, перед началом работ необходимо полностью изучить и проанализировать все эти параметры. Также стоит учесть пожелания всех проживающих здесь людей. Надежный вариант — доверить составление проекта квалифицированным профессионалам. Это поможет полностью избежать типичных ошибок. Ниже рассмотрим четыре вида самых распространенных планировок двухкомнатных квартир. Сталинка Дома, которые строились в 40-50-х гг., носят название «сталинки». Их планировке можно позавидовать: высокие потолки, большие размеры комнат, удобное расположение. Как правило, несущие стены только наружные, а это открывает большие возможности при выборе дизайна. Часто планировка 2-х комнатных квартир в таких домах позволяет без особого ущерба видоизменять помещение, например разделить одну большую спальню на две поменьше. Такое решение даст возможность обустроить детскую или кабинет. Брежневка Дома, построенные за годы правления Л. Брежнева, в сравнении со сталинскими временами несколько уменьшились в размерах. Однако это не самый худший вариант старых построек. Комнаты не гигантские, но вполне просторные, санузел раздельный, кухня 7-8 кв. м. Такая планировка 2-х комнатной квартиры достаточно приемлема. При необходимости можно перенести некоторые перегородки, однако стоит учесть, что в этих домах несущие стены могут проходить внутри квартиры. Поэтому рекомендуется перед проведением работ проконсультироваться в проектной организации. Хрущевка Интересен то факт, что хрущевки возводились как временное жилье, однако на сегодняшний момент такой вид домов — один из самых распространенных. Они считаются наиболее неудобными и проблематичными. Это критически маленькая кухня, совмещенный санузел небольших размеров, узкий коридор, проходные комнаты и пр. Перечислять можно до бесконечности, так как планировка 2-х комнатной квартиры в хрущевке имеет больше недостатков, чем достоинств. Однако не стоит расстраиваться раньше времени. Современные дизайнеры предлагают много удачных проектов, которые помогут кардинально преобразить интерьер такой квартиры. Основные моменты этих работ: Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками. Как самому начертить план Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты: Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, мы рассказали в отдельной статье. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен. и выключателей не нормируется стандартами ГОСТ и правилами , поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при Вы решили своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае будет недостаточно хорошим. Готовые примеры Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома: Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д. Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи: Как расположить розетки в квартире: Правильное расположение светильников на потолке: Как составить схему электропроводки перед ремонтом: Также возможно вам пригодится схема сборки распределительного щита (один из вариантов): Единственное отличие — в вашем случае будет больше однополюсных автоматов, т. к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и . Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде. Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории « »! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: своими руками. Один из этапов ремонта — прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов — спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т. д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности. Виды электропроводки Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает: Открытая электропроводка — прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной Скрытая электропроводка — прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков — отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее Наружная электропроводка — прокладка сети снаружи здания. Также может быть открытой и скрытой На этапе проектирования схемы электропроводки нужно учесть: Места установки электрощитков и розеток Количество электроточек в квартире Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически Разметку проводов, а для открытой проводки — места их крепления Основные требования к электропроводке -медные кабели для прокладки сети, питание от сети 380/220 В , система заземления TN-C-S или TN-S Способы соединения Способы соединения электроцепи: Последовательно — складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные Параллельно — ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных Смешанно — применяются оба способа соединения на одном участке цепи Типы разводки Существует три типа разводки электросети: С помощью распределительных коробок : электрический щиток располагают за пределами квартиры — на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так: «Звезда» — электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так: Обычно используют несколько типов проводки сразу. Схема электропроводки При составлении схемы электропроводки лучше сделать два варианта плана: один — для размещения светильников, второй — для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки. Можно сделать отдельные группы для: Розеток — автомат на 25А и для комнат, и для кухни с санузлом Освещения — использовать автомат на 10А Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого: Их следует располагать слева от входа Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения Выключатели — на высоте 90 см от пола При проектировании типовой разводки электросети нужно учитывать общие требования безопасности: В ванной можно устанавливать розетку только при наличии трансформатора Заземление розеток нельзя подключать к нулевому проводу Для электрической плиты на кухне необходим автомат на 63 А Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом Расстояние между проводами в идеале не должно быть меньше 0,3 см , до пола или потолка — не меньше 1,5 см , до окон, дверных косяков — не меньше 1 см Выключатели и розетки по всей квартире лучше устанавливать на одной высоте К розеткам провод подводят снизу, а к выключателям — сверху Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте Размещение электропроводки в однокомнатной квартире Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней. Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов. Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен. Размещение проводки в двухкомнатной квартире В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети: Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей. Размещение проводки в трехкомнатной квартире Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии. Типовая схема подключения трехкомнатной квартиры выглядит так: Как видно из схемы, проводка на лоджию не выводится. Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов — из количества групп.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические варочные панели и духовые шкафы;
• стиральная машина;
• холодильник и морозильная камера;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Электропроводка в хрущевке старая схема

Схема проводки в хрущевке

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:

1. По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
3. Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

1. Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
2. Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
3. Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
4. Поиск каналов и прокладка новых линий. Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
5. Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника. Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов.

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

Источник: https://samelectrik.ru/kak-zamenit-elektroprovodku-v-xrushhevke.html

Схема разводки электропроводки квартиры

• Категория:
• 4.5/11

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так –как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита
   2. Зажимные элементы нулевых рабочих проводников
   3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
   4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
   5. Выключатель дифференциального тока (УЗО)
   6. Автоматы
   7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

Несколько советов по разводке электропроводки.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует «европейский стандарт», по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели – 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.
Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.
Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Источник: http://elektrika-24.narod.ru/publ/skhema_ehlektroprovodki/1-1-0-12

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

Стоит отметить! Что при этом не следует забывать об элементарных законах логики и не стоит предполагать, что все ваши электроприборы будут работать одновременно. Поэтому расчет следует выполнить, исходя из реально возможной ситуации.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

• Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Стоит отметить! Что пропускная способность провода зависит от способа его прокладки, вида провода и некоторых других параметров. Усредненно же советуем принимать, что медный провод на каждый1 мм2 сечения способен пропустить ток в 10А, а алюминиевый провод на каждый 1 мм2 сечения способен пропустить ток в 5А.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

Стоит отметить! Что для питания групп освещения обычно используют автоматические выключатели с номиналом в 16А. При этом, согласно п.6.2.3 ПУЭ, каждая группа освещения должна содержать не более 20 подключений. Одно подключение — это одна лампа или одна многоламповая люстра. Это же правило относится и к розеточным ,или смешанным группам.

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

Внешний вид открытой электропроводки

Итак:

• Согласно п.2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

Скрытая электропроводка

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно. Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий. Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

• от балок и карнизов — 10 см;
• от потолка —  20 см;
• от пола —  20 см;
• от места пересечения стен —  10 см;
• от окон и дверей —  10 см;
• от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
• расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

• кухни;
• двух комнат;
• прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно. Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м² прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

• 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
• 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
• 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

• для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
• для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу.Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме. Если все в порядке, производится подключение от раздаточных коробок до щитка.

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

• Материал подготовил: Артем Филимонов

---

Замена электропроводки в Санкт-Петербурге

Замена электропроводки в старом частном доме или квартире — это гарантия ее исправности в течение ближайших 50-70 лет!

Монтаж электропроводки и его последствия

Когда монтаж электропроводки в квартире выполнен с нарушениями, со временем провода начинают искриться, издавать специфический запах и возникает высокая вероятность пожара, таких случаях требуется замена электропроводки.

Как осуществляется замена проводки и сколько стоит?

Замена электропроводки — процесс поэтапный:

• Для начала специалисты проводят диагностику существующей сети, составляют экспертное заключение о необходимости проведения работ по ее замене.
• Затем создается проект, на котором будут отмечены все без исключения электроточки: розетки, выключатели, диммеры и так далее, определяется способ монтажа — открытый или скрытый.
• Следующий этап полной замены электропроводки в загородном доме или квартире — составление сметы, которая согласуется с заказчиком.
• Закупаются материалы, привозится инструмент, начинается демонтаж старой проводки.
• Остальная часть работ проводится без участия заказчика: намечаются и проделываются штробы, электрика разводится по схеме, кабель закрепляется, после чего монтируются электроточки, распаечная коробка, щиток с УЗО и автоматами.
• Завершающий этап — чистовой монтаж люстр, розеток, выключателей и других электроприборов.



Стоимость замены электропроводки в Санкт-Петербурге зависит от объема работ, обычно цену в прайсе указывают в зависимости от типа объекта и его площади: замена проводки в однокомнатной квартире (30-33 м2) с количеством точек до 12 примерно в два раза дешевле, чем в трехкомнатной квартире (55-59 м2) с 22 точками.

В любом случае окончательная цена работ устанавливается после составления сметы, ведь не последнюю роль играет, какие электротехнические изделия выбирает заказчик, а также то, нет ли у него пожеланий, выбивающихся из стандартного проекта.

Все работы сертифицированы в соответствии с требованиями ГОСТ

Общие требования к электрооборудованию по помещениям

Электрические нормы и правила должны защитить вас, домовладельца. Эти общие рекомендации дадут вам основы того, что ищут электрические инспекторы, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных норм и правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором излагаются необходимые методы для всех аспектов установки электрооборудования жилых и коммерческих помещений. NEC пересматривается каждые три года — 2014, 2017 и так далее — и иногда в Кодекс вносятся важные изменения.Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь кодовые требования основаны на NEC 2017 года.

Большинство местных норм и правил следуют Национальным электротехническим кодексам (NEC), но могут быть различия. При наличии различий местный кодекс всегда имеет приоритет над NEC, поэтому обязательно уточняйте в местном строительном отделе конкретные требования к кодексу для вашей ситуации.

Большая часть NEC включает в себя требования к общему электрическому монтажу, которые применимы ко всем ситуациям, но есть также особые требования для отдельных помещений.

Смотреть сейчас: Электротехнический кодекс для розеток в доме

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. В ванных комнатах с их освещением, вентиляционными вентиляторами и розетками, которые могут питать фены и другие приборы, требуется много электроэнергии, и может потребоваться более одной цепи.

• Розетки должны обслуживаться по цепи на 20 ампер. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии, что там нет обогревателей (включая вентиляторы со встроенными обогревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие области.В качестве альтернативы, должна быть схема на 20 ампер только для розеток, плюс цепь на 15 или 20 ампер для освещения.
• Вентиляционные вентиляторы со встроенными нагревателями должны быть подключены к отдельной выделенной цепи на 20 ампер.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется по крайней мере одна розетка на 120 В в пределах 3 футов от внешнего края каждой раковины. Умывальники Duel могут обслуживаться с помощью единственной емкости, расположенной между ними.
• Светильники в душе или ванне должны быть рассчитаны на использование во влажных помещениях, если только на них не распространяется струя душа. В этом случае они должны быть рассчитаны для влажных помещений.

Кухня

Кухня потребляет больше электроэнергии, чем любая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для недавно установленной кухни со стандартными приборами требуется как минимум семь цепей, а часто и больше.

• На кухнях должно быть не менее двух цепей «малых приборов» на 20 А и 120 В, обслуживающих розетки на столешницах.Они предназначены для переносных подключаемых устройств.
• Для электрической плиты / духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и вывоз мусора требуют собственных специальных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно 15 ампер достаточно). Схема посудомоечной машины требует защиты от GFCI, а схема вывоза мусора — нет — если это не оговорено производителем.
• Каждому из холодильника и микроволновой печи требуются собственные выделенные цепи на 120 вольт. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть цепи на 20 ампер.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны иметь защиту от GFCI. Розетки на столешнице не должны находиться на расстоянии более 4 футов друг от друга.
• Освещение кухни должно подаваться от отдельной 15-амперной (минимум) цепи.

Гостиная, столовая и спальни

Стандартные жилые помещения являются относительно скромными потребителями энергии, но у них есть четко определенные требования к электричеству.Эти зоны обычно обслуживаются стандартными 120-вольтовыми 15-амперными или 20-амперными цепями, которые могут обслуживать более одной комнаты.

• Эти комнаты требуют, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли освещать комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочный светильник должен управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов на любой поверхности стены.Любая секция стены шириной более 2 футов должна иметь розетку.
• Для столовых обычно требуется отдельная цепь на 20 А для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

Особая осторожность необходима на лестницах, чтобы все ступеньки были освещены должным образом, чтобы свести к минимуму опасность падения.

• Трехпозиционные переключатели необходимы вверху и внизу каждого лестничного марша, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на площадке, вам может потребоваться добавить дополнительные осветительные приборы, чтобы обеспечить освещение всех участков.

Коридоры

Эти участки могут быть длинными и требуют соответствующего потолочного освещения. Убедитесь, что у вас достаточно света, чтобы не отбрасывались тени при ходьбе. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• В коридоре длиной более 10 футов должна быть розетка общего назначения.
• Требуются трехпозиционные переключатели на каждом конце коридора, позволяющие включать и выключать потолочный светильник с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, для спальни или двух, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Гардеробные

В шкафах есть множество правил относительно типа и размещения приспособлений.

• Светильники с лампами накаливания (которые сильно нагреваются) должны быть закрыты шаром или другой крышкой и не могут быть установлены в пределах 12 дюймов от любых мест хранения одежды (или 6 дюймов для утопленных светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с лампами CFL (компактные люминесцентные) могут находиться в пределах 6 дюймов от складских помещений.
• Все накладные (не утопленные) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности прачечной в электричестве будут различаться в зависимости от того, является ли сушилка для белья электрической или газовой.

• В прачечной нужна как минимум одна 20-амперная схема для розеток, обслуживающих прачечное оборудование; этот контур может питать стиральную машину или газовую сушилку.
• Электрической сушилке нужна собственная 30-амперная 240-вольтовая цепь, соединенная четырьмя проводниками (старые схемы часто имеют три проводника).
• Все розетки должны быть защищены GFCI.

Гараж

Начиная с NEC 2017 года, недавно построенным гаражам требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта схема также может быть электрическими розетками, установленными снаружи гаража.

• Внутри гаража должен быть хотя бы один выключатель, управляющий освещением.Для удобства между дверями рекомендуется установить трехпозиционные переключатели.
• Гаражи должны иметь как минимум одну розетку, в том числе по одной на каждое автомобильное пространство.
• Все гаражные розетки должны быть защищены GFCI.

Дополнительные требования

Требования AFCI . Теперь NEC требует, чтобы практически все ответвительные цепи для освещения и розетки в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая защищает от искрения (дуги) и тем самым снижает вероятность возгорания.Обратите внимание, что требование AFCI дополняет любую требуемую защиту GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI применяются в основном при новом строительстве — нет требования, чтобы существующая система должна быть обновлена ​​для соответствия требованиям AFCI для нового строительства. Однако, начиная с версии NEC 2017 года, когда домовладельцы обновляют или заменяют вышедшие из строя розетки или другие устройства, они должны добавить защиту AFCI в этом месте.Сделать это можно несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправная розетка может быть заменена розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, на кухне и в ванных комнатах), розетка может быть заменена двойной розеткой AFCI / GFCI.

Розетки с защитой от взлома (TR) . Все стандартные розетки должны быть защищенного от взлома (TR) типа. В их число входит встроенная функция безопасности, которая не позволяет детям засовывать предметы в гнезда розеток.

электрических — Отключение электричества только в одной спальне квартиры, затем в каждой розетке в одной цепи, перепробовал все. Пожалуйста помоги!

2/3 дуплексных розетки перестали работать. Заменил их на Левитон 15амп. Все сделали правильно, и месяцами все работало.Поскольку у меня не было проблем с заменой этих и всех других розеток / выключателей в комнате, так как все было устаревшим, плохо закрепленным и представляло угрозу безопасности.

Примерно за несколько недель до отключения электроэнергии в спальне я несколько раз отключал цепь в спальню, я предполагал, что это произошло из-за того, что я перегрузил цепь, потянув за предел силы тока из-за удлинителя с 9 портами. Большинство портов были подключены к устройствам, и большинство из них были включены одновременно, плюс другие розетки в этой комнате также использовались.Также к удлинителю был подключен переносной обогреватель, который в то время тоже работал.

Пробовал все, что мог:

• Проверил и перепроверил каждую розетку / выключатель в спальне, убедился, что источником не было слабого соединения, которое вызвало это.
• Заменена большая часть выходного отверстия на входе. Когда я закончил, я включил выключатель. Теперь в указанной розетке не было электричества, как и на всю ванную комнату по тому же пути (цепи).
• Не трогайте емкости в ванной.

Я ни разу не слышал щелчка, когда в спальне взорвалось электричество или он выключился. Поэтому я предположил, что, поскольку выключатель не сработал, он сузился либо до слабого соединения на одной из розеток в цепи, либо проблемы с проводкой, либо проблем с одной из розеток в целом. Но я больше в этом не уверен.

Недавно я узнал, что выключатель внутри автоматического выключателя может быть отключен и сброшен только за определенное время до того, как перестанет работать.

У меня нет опыта, поэтому я понятия не имел, что это был фактор.Переключатель никогда не «щелкал» при попытке сброса, поэтому имеет смысл, что я поджег его так много раз, что контакты, управляющие пружиной, сгорели. Но это не объясняет, почему все остальное, подключенное к этой цепи, продолжало работать после того, как в спальнях отключилось электричество.

На следующее утро моя девушка сказала мне, что она несколько раз принудительно нажимала кнопку сброса на второй ванной GFCI из-за разочарования, сказала мне вскоре после этого. Затем оба GFCI в обеих ванных комнатах отключились.

Ремонт электрика — это не вопрос. Не могу себе позволить. Не могу полагаться на домовладельца в вопросах электрооборудования или любого обслуживания, так как квартира не снимается мной. Мне нужно в этом разобраться, хотя бы определить причину / источник. Пожалуйста помоги!

После вмешательства в выходное отверстие на входе. Все розетки в цепи вышли из строя. Общая спальня, главная спальня и одна выходная гостиная. Розетка GFCI такая же схема в ванной комнате.

Как ни странно, GFCI в другой ванной комнате, которая была в другой цепи, и другой выключатель света в ванной все еще имеет питание.В остальном в квартире все нормально.

Сводка спальная комната 3 дуплекса 2 переключателя (все заменены) (все мертвы) Ванная комната 1 переключатель GFCI 1 (неработающий) Розетка в гостиной 1 дуплексная розетка (заменена) (мертвая)

2 (ванная) 1 выход GCFI (мертвый)

электрических — странное отключение электроэнергии в некоторых комнатах — кондоминиум

Также может быть нарушенная нейтраль. Это вызывает «прерывистое» поведение, как вы описали. В случае с открытой нейтралью происходит то, что, когда нет ничего, что могло бы создать сбалансированный центр между единственной разделенной фазой 240 В, напряжение, которое видит каждая сторона, становится функцией того, что загружает службу в любой данный момент, холодильники включаются и выключаются, свет горит. включается и выключается при прохождении через дом и т. д.Что было сбалансированной системой, вызванной центральным ответвлением сетевого трансформатора, несущим ток дисбаланса, т.е. ток разницы между суммой нагрузок подфазы A и нагрузок подфазы B, теперь становится делителем напряжения, зависящим от общего последовательного тока AB, возведенного в квадрат, умноженного на эффективное значение каждого сегмента, а затем переходит между сегментами, когда A и B действительно сбалансированы, нейтраль не имеет ничего общего. По-настоящему сбалансированный действительно стабильно показывает себя в реальном мире надолго, но в основном сбалансированный делает и может позволить отсутствующему нейтралитету оставаться незамеченным на долгое время.Может быть, тонкое, полтергическое ощущение места, поскольку незначительные сдвиги в центре происходят в цепях, питающих визуальные вольтметры, свет. Кто-то подключает обогреватель к фазе A, а к фазе B — телевизоры, стереосистемы, игровые приставки, модные приборы, маршрутизаторы, модемы, всякое дерьмо IOT, да-да, все дымят регуляторы входного напряжения, когда напряжение превышает 200 В. Хорошо, может быть, в наши дни все не так уж плохо, в наши дни многие блоки питания самонастраиваются для ввода.

Я бы отключил все, что мне нравилось.После этого пара быстрых и грязных тестов может зафиксировать диагноз.

Если вы можете измерить напряжение со стороны счетчика главного выключателя или как можно ближе к точке, где находится его младенец, а не ваш (точка разграничения), и у вас есть полное напряжение на 2 линиях, включите приличную однофазную нагрузку на время, достаточное для того, чтобы получить измерение в разметке между любой подфазой и нейтралью. Тест 1) Если нейтраль сломана перед потоком, фен в ненагруженной в противном случае системе будет отклоняться от центра, передавая напряжение на другую ногу, пока она не истощится настолько, чтобы действовать как регулятор.Вы увидите значительную разницу в напряжении между L1-N и L2-N. Конечно, подключенная к розетке лампа предоставит вам ту же информацию, но не будет подтверждением до самого начала.

Если тест 1 не показывает смещающуюся середину, что это показывает? Если вы получаете 120v-N с обеих сторон, и вы испытываете неисправность ….

Тест 2) Если у вас есть электрическая сушилка (240 В), включите ее на сильный огонь. если затронутые огни внезапно загораются, это отсутствующая подфаза или ее часть между панелью, питающей указанную область, и основной, если они оба присутствовали в тесте 1, который должен был быть тестом 0, или «Показывает ли он низкий или отсутствие напряжения на одной ноге у входа в сервис.» Низкое сопротивление змеевиков нагревателя сушилки будет соединять A и B, причем активный, поддерживающий мертвый, в определенных пределах. Хорошо для теста или даже для чрезвычайной ситуации, но я бы не стал так долго запускать.

Конечно, существует вероятность возникновения проблем того же типа в результате тех же проблем, но на вспомогательном фидере или даже на автоматическом выключателе ответвления на территории «вашего ребенка» ваших собственных панелей. В многопроволочной схеме ответвления возможны оба условия, и дорогие выключатели дугового замыкания не помогут вашему плохому оборудованию в случае разомкнутой нейтрали.

Плохая вещь в открытом корпусе нейтрали — это вероятная вероятность попадания большого напряжения на дорогую электронику во время одного из тех событий смещения центра. Он даже не должен быть включен, его просто нужно подключить. За микросекунды нанесен ущерб.

Утилита, PGE, раньше предоставляла форму заявки на отказ оборудования в случае с «их младенцем», но что ж, в настоящее время у них много детей. Я не знаю, повлияло ли это на их отдел претензий так же сильно, как на их бряцание оружием, отдел коммутации сетей.

Как я могу определить, какие розетки относятся к какому контуру?

В большинстве домов должен быть один автоматический выключатель , ящик , в котором имеется дюжина или более автоматических выключателей (и, следовательно, дюжина или более цепей). В некоторых домах имеется более одного автоматического выключателя в коробке , с дюжиной или около того автоматических выключателей в каждом из них.

Иметь в доме два автоматических выключателя очень-очень нереально, и, вероятно, не то, что имела в виду ваша мама (она, вероятно, имела в виду две коробки ).Хотя компоновка может варьироваться, внутри ящиков автоматических выключателей, к которым я привык, вы найдете два вертикальных столбца переключателей — переключатели , — это «автоматические выключатели». Каждый переключатель представляет собой прерыватель, предназначенный для «разрыва» цепи (выключение, отключение питания), если что-то пойдет не так (потребление слишком большой мощности в одной цепи за раз или получение слишком большой мощности). Но если что-то пойдет не так действительно , например, при ударе молнии, выключатели помогают, но не устраняют проблему, и при ударе молнии все еще могут быть повреждены устройства, подключенные к розетке.

Чтобы проверить схемы, просто сделайте это по старинке:

1. Включите на свет в каждой комнате.
2. Убедитесь, что каждая розетка в комнате уже запитана.
3. Выключите один автоматический выключатель. (Если он уже был выключен, пропустите)
4. Посмотрите, какие огни погасли. Обратите внимание, что выключатель N выключает свет в комнате X.
5. Проверьте каждую розетку с помощью устройства для проверки розеток, совместимого с любой розеткой США на 15 или 20 ампер.Обратите внимание, что выключатель N отключает розетки на северной стене комнаты Y.
6. Снова включите автоматический выключатель.
7. Повторите 3-6 для следующего автоматического выключателя.
8. Напечатайте и распечатайте примечания и прикрепите их липкой лентой к внутренней стороне крышки коробки автоматического выключателя.

Это проще сделать с двумя людьми: один щелкает выключателем, другой кричит, что в комнате XYZ погас свет.

Пропускные переключатели, которые выглядят вдвое больше, чем другие — они предназначены для вашей сушилки для одежды (машина, которая сушит вашу одежду и идет с вашей стиральной машиной), и, возможно, вашего кондиционера.Вам не нужно их тестировать, потому что вы уже знаете, что они не идут ни к чему, что вас интересует.

Любой выключатель, который уже был выключен, просто выключите. Не включайте их даже «просто для того, чтобы посмотреть», к чему они идут: просто оставьте их выключенными.

Любой переключатель, который уже был включен, убедитесь, что вы снова включили его, когда закончите.

Если вы видите видимую проводку в коробке автоматического выключателя: ни с чем не связывайтесь. Все должно быть закрыто и невидимо, и должны быть видны только переключатели — но если кто-то оставил внутреннюю сторону коробки, не возиться с коробкой, пока облицовка не будет установлена ​​должным образом.

Обратите внимание, что если бы это был мой дом, вам бы не повезло: розетки в каждой комнате находятся на разном контуре (почти — некоторые стены имеют общий контур с комнатами по обе стороны от стены), а свет отделен от розетки. Было бы проще просто протянуть провод вдоль плинтуса и сквозь стены, а затем обманом протянуть его вдоль линий электропередач.

3 вещи, которым можно научиться у сантехника, электрика или генерального подрядчика

Вы могли нанять подрядчика для выполнения определенной работы, но отношения не должны прекращаться, когда работа будет выполнена.

Если между вами и вашим подрядчиком налажено хорошее общение, вы можете быть удивлены неожиданными преимуществами. Помимо навыков, хорошие подрядчики обладают богатым опытом и знаниями, и многие с удовольствием делятся своими знаниями.

1. Подрядчик может помочь вам разобраться в вашей собственности

У каждой собственности есть свои особенности. Конструкция здания, система отопления и охлаждения, а также электрические и водопроводные системы являются неотъемлемой частью уникального пакета.Однако все это не ново для опытного подрядчика, который может помочь вам решить, казалось бы, не связанные проблемы.

Хотите снять стену, чтобы освободить место?

Строительный подрядчик может осмотреть вашу собственность и объяснить, какие стены несущие и почему, в зависимости от конструкции.

Нужно добавить свет или розетки?

Электрик может помочь вам расшифровать электрические схемы вашего дома, чтобы определить наилучшее место для получения электроэнергии.

Проблемы с водой?

Обратитесь к сантехнику, который определит источник и порекомендует наиболее экономичный ремонт.Если в собственности возникают чрезмерные затраты на электроэнергию, генеральный подрядчик может помочь вам определить, нужно ли вам утеплить, модернизировать систему отопления или и то, и другое.

Даже несмотря на то, что ваш дом уникален, материалы и методы, использованные при его строительстве, нет, и подрядчики уже видели их все раньше в различных контекстах. Они знакомы как с традиционными материалами, так и с современными, и могут посоветовать вам, когда модернизация является рентабельной и выгодной.

2.Подрядчики предупреждают о нарушениях кода

Многие объекты недвижимости представляют собой смесь улучшений, сделанных своими руками, многие из которых были завершены без разрешения. Они могут привести к созданию действительно опасных удобств и подвергнуть вас потенциальной ответственности. Например, рассмотрим набор палубных лестниц с неравномерным шагом ступеней, построенный воином выходного дня. Кто-то, использующий их впервые, может споткнуться, и вы можете оказаться ответственным за травму. Строительный подрядчик сразу распознает проблему и посоветует исправить ее.

Нарушения кодекса создают проблемы, когда пора продавать. Они могут снизить стоимость при перепродаже и отогнать покупателей. Лучше исправить их, прежде чем предлагать недвижимость, но часто требуется опытный глаз подрядчика, чтобы их обнаружить.

Прежде чем продавать, избавьтесь от некоторых неприятностей, наняв генерального подрядчика, который осмотрит вашу собственность, прежде чем потенциальные покупатели пришлют инспектора. Даже если вы решите не исправлять нарушение, вы не испытаете неудобства от неожиданности, когда придет отчет о проверке.

3. Подрядчик научит делать самому

Подрядчик, который будет работать вместе с владельцем недвижимости, встречается редко. Большинство предпочитают — из соображений ответственности, а также из соображений качества — работать независимо.

Однако многие подрядчики с радостью согласятся позволить вам выполнить часть работ самостоятельно. Они могут даже показать вам, что делать. В большинстве юрисдикций нет проблем с разрешением работ по реконструкции, выполненных владельцами собственности, поэтому работа над собственной собственностью — отличный способ учиться и набираться опыта.

Самостоятельная работа — не всегда стратегия экономии денег, но может быть. Например, предположим, что вам нужно провести электричество в новом пристройке. Электромонтаж выключателей и розеток — это повторяющаяся задача, которой вы можете научиться у электрика, который может согласиться работать в другой части дома, пока вы завершаете строительство спальни. Подрядчик может проверить вашу работу, когда вы закончите. Кроме того, определенные процедуры, такие как установка окна или защита двери от атмосферных воздействий, станут проще, если вы научитесь правильной технике у опытного профессионала.

Как найти хорошего подрядчика

Опыт подрядчика может пойти вам на пользу, поэтому воспользуйтесь им. Деньги, потраченные на консультацию на этапах планирования проекта или при возникновении чрезвычайной ситуации, потрачены не зря. Конечно, это предполагает, что подрядчик компетентен, а не просто пытается наладить бизнес. Вот несколько способов отделить этичных и надежных подрядчиков от мошенников:

• Получите номер лицензии подрядчика и проверьте его в Интернете.Если вы живете в Калифорнии, вы можете проверить номера лицензий здесь. У других государственных лицензионных советов есть аналогичные веб-порталы. Они перечислены в этом общем каталоге.
• Получите две или три рекомендации от подрядчика и свяжитесь с ним.
• Поищите объявления на досках объявлений на местном лесном складе.
• Спросите совета у друзей.

Хороший подрядчик — это актив, а отношения нужно развивать. Когда вы найдете его, поместите информацию в свой список контактов рядом с информацией о вашем юристе, бухгалтере и других специалистах, которые помогут вам поддерживать свой арендный бизнес.

Опубликовано 25 сентября 2019 г.

Что вы думаете?

18 Ответов

Об авторе

2021 Стоимость электромонтажа: расценки на установку при ремонте дома

Стоимость монтажа электропроводки

Средняя стоимость электропроводки составляет от 558 долларов до 2 192 долларов. Сколько вы заплатите, будет зависеть от трех основных факторов: цены самих электрических проводов, стоимости других материалов (например, панелей) и почасовой оплаты вашего электрика.Ваш профессионал должен предоставить все инструменты и материалы, необходимые для выполнения работы. Эти факторы будут зависеть от того, где вы живете, а также от сложности проекта.

Средняя стоимость проводки на квадратный фут

Стоимость новых проводов обычно составляет от до 6–8 долларов за фут . За дополнительные $ 2 за фут вы можете инвестировать в структурированную проводку: сверхмощные электрические кабели и кабели данных, предназначенные для современных развлекательных и коммуникационных устройств.

В предложении электрика, вероятно, не будет указана отдельная плата за проводку.В доме, где электричество уже доступно, профессионалы берут фиксированную плату за каждое открытие. Отверстия включают переключатели, розетки и коробки для приспособлений. Если вы хотите точно знать, какой тип проводки использует ваш профессионал и сколько с вас взимается плата за услугу, вам, возможно, придется спросить.

Доверьте выполнение электромонтажных работ лицензированному специалисту.

Монтажные материалы для электрической панели

Физические материалы, необходимые для вашего проекта, будут учитываться в цене установки.Обычно вы можете выбирать из целого ряда вариантов. Как и в случае с другими вещами, существует множество моделей от более дешевых до более дорогих. С материалами также взимается плата за доставку и хранение продуктов до тех пор, пока вы не будете готовы их использовать.

Ваша панель, также называемая блоком выключателя, вероятно, будет самой большой дополнительной статьей расходов. Цена будет зависеть от того, сколько мощности вам нужно. В старых домах обычно есть панели на 60 ампер. В новых домах обычно требуется 200 ампер , чтобы справиться с современной электрической нагрузкой компьютеров, кондиционеров и бытовой техники.Коробка с большей силой тока может обеспечить больше цепей для вашего дома и может предотвратить дорогостоящие обновления в будущем.

• 100-ампер: 50–100 долл. США .
• 200-ампер: 100-200 долларов США .

Другие материалы, которые могут увеличить стоимость вашего проекта, включают панели розеток и переключателей, осветительные приборы и вентиляторы. Выбор стандартной отделки подрядного качества для этих элементов позволит снизить затраты. Подрядчики, вероятно, смогут приобрести их со скидкой, и затраты будут включены в их расценки. Если вы предпочитаете высококачественную отделку и приспособления, вам, вероятно, придется покупать их самостоятельно. Например, вы можете рассчитывать заплатить 45 долларов за базовый свет, 150 долларов за средний свет и до 800 долларов или более за люксовый светильник, включая установку.

Затраты на оплату труда при подключении электричества

Лицензированный электрик может взимать от 40 до 100 долларов в час за рабочую силу в зависимости от требуемой работы и уровня квалификации.Хотя обычно они не заряжаются ногами, профессионалы говорят, что на прокладку 100 футов новой проводки уходит около часа.

Почасовая ставка может широко варьироваться в зависимости от региона страны, в которой вы живете, а также от того, работаете ли вы со специалистом напрямую или через генерального подрядчика, который затем наймет специалистов по обслуживанию. Подрядчики могут увеличить стоимость работы в целом, чтобы покрыть расходы на поиск электрика и управление проектом.

Электропроводка в новом доме

При новом строительстве размер и планировка вашего дома могут повлиять на стоимость проекта.Чем больше у вас квадратных футов, тем больше погонных футов вам потребуется. Чем больше у вас комнат, тем больше розеток и выключателей вам потребуется. В то время как подвалы, подвалы и чердаки могут снизить затраты, облегчая доступ к проводке, добавление электроэнергии в такие помещения, как гаражи, подвалы и внешние складские навесы, может увеличить стоимость вашего проекта.

Пристроенный гараж

Рекомендации для пристроенных гаражей включают по крайней мере один трехпозиционный переключатель (от $ 5 до $ 20 ) для удобного управления между дверями.В гаражах также должно быть по крайней мере одно гнездо прерывателя цепи замыкания на землю (GFCI) (от $ 7 до $ 25 ) на каждое место в автомобиле. Все остальные емкости также должны быть GFCI.

Отдельностоящий гараж

В зависимости от ваших потребностей отдельно стоящий гараж может быть снабжен одно- или многопроводной схемой. Для основных нужд может быть проведена однопроводная схема для подключения как осветительных приборов, так и розеток. Для более высоких электрических нагрузок или в случаях, когда освещение и розетки должны быть отдельными, вместо них может быть установлена ​​многопроволочная схема ( $ 1,200–2 500 $ ).Эти типы контуров работают лучше всего при регулярном использовании оборудования с высокой степенью вытяжки, такого как сварочные аппараты или компрессоры.

Отдельно стоящий навес

Те же правила применяются к отдельно стоящим навесам как отдельно стоящим гаражам. Для получения конкретной информации о стоимости проконсультируйтесь со специалистом, поскольку эти проекты различаются в зависимости от таких факторов, как размер устройства и его предполагаемое использование.

Подвал

Скорость работы в подвале, как и в любой другой части дома, зависит от площади в квадратных футах, количества розеток и типа необходимого оборудования.В новых домах работы должны быть завершены до закрытия стен, чтобы снизить стоимость проекта. Требования к электропитанию подвала следует учитывать в общей силовой нагрузке, чтобы убедиться, что вы выбрали сервисную панель с соответствующей силой тока.

Найдите лучших электриков поблизости.

Стоимость ремонта дома

Стоимость ремонта дома составляет от 65 до 85 долларов в час . Количество рабочей силы, необходимой для вашего проекта, будет самым большим фактором затрат. Для дома площадью 1200 квадратных футов оцените два часа на подключение проводки из расчета от до 130–170 долларов без учета частей .Расценки на работы по существующей конструкции сильно различаются в зависимости от объема работ. Менее интенсивные проекты, такие как модернизация сервисных панелей, будут намного дешевле, чем такие проекты, как ремонт всего дома.

Модернизация сервисной электрической панели

Во многих старых домах есть сервисные панели на 60 ампер, не оборудованные для работы с современными электрическими нагрузками, особенно если вы планируете надстроить дом или добавить проводку в гараж или подвал. Обновление электрической панели стоит от от 1300 до 3000 долларов, включая материалы для панели на 200 ампер.

Проемы в стенах и проводка

В существующей конструкции проводка скрыта за штукатуркой или гипсокартоном, что затрудняет доступ к ней. Удаление, замена или добавление проводки означает открытие стен и выполнение работ, а затем их ремонт. Для дома площадью 1200 квадратных футов это колеблется от 3500 долларов до 8000 долларов. Если электрик может получить к ним доступ и запустить их через подвал, подвальное помещение, чердак или балки пола, общая цена будет ниже. Для больших домов или домов с ограниченным доступом к проводам стоимость проекта может увеличиться на до 20 000 долларов.Любое предложение профессионального подрядчика должно включать стоимость материалов, проемов в стенах и ремонта, а также утилизацию старых материалов.

Добавление розеток и переключателей

За от 100 до 185 долларов за каждый вы можете добавить выключатель или розетку в любую комнату. В большинстве пространств для удобства и соответствия требованиям кодов требуется две или три розетки.

Дополнительные факторы цены

Чаще всего дополнительные расходы на установку связаны с соблюдением норм, разрешениями и проверками.Домовладельцы могут понести дополнительные сборы, связанные с подготовкой помещения для работы и / или уборкой после завершения работы.

Местные коды: разрешения и проверки

Электротехнические проекты должны соответствовать местным кодексам и законам. Обычно они также нуждаются в разрешении и проверке со стороны местных властей. Эти правила не следует рассматривать как преграды, поскольку они помогут обеспечить безопасность и соответствие вашего дома современным стандартам. Если вы потратите время сейчас, это сэкономит деньги и сэкономит головные боли в будущем, особенно если вы надеетесь продать.Это влияет на средние затраты на электромонтаж. Как правило, ваш подрядчик включает стоимость разрешения (включая осмотр) в ваше предложение. Ваш специалист также сможет сообщить вам, продлит ли проверка сроки вашего проекта.

Замена проводки ручки и трубки

Дома, построенные до 1950-х годов, могут иметь проводку ручки и трубки. Хотя ни один кодекс не требует удаления всего существующего материала, некоторые местные нормы требуют его удаления во всех доступных местах, что может стоить около 5000 долларов .Разрешение на выполнение этих работ будет составлять дополнительных 250 долларов США до долларов США.

Общие электрические коды

Существуют нормативные документы, определяющие электрические требования почти для каждой комнаты дома. При работе со старым домом необходимо выполнить обновление в соответствии с существующими кодами. Например, все розетки должны быть защищены от несанкционированного доступа, а любая розетка, не защищенная GFCI, должна иметь защиту от дугового замыкания (AFCI). Лицензированные электрики должны быть знакомы с этими требованиями кодекса, и, если у вас нет особых запросов, стоимость их включения должна быть включена в ваше предложение.

Ниже приведены различные номера и кодовые требования для каждого из них, которые могут повлечь за собой дополнительные расходы.

Ванная комната

• Для розеток требуются розетки на 20 А
• Для розеток требуется защита GFCI
• Светильники в местах для купания должны быть рассчитаны на влажные или влажные помещения.

Кухня

• Требуется не менее двух цепей для небольших электроприборов на 20 А для розеток на столешнице.
• Для освещения требуется как минимум отдельная 15-амперная цепь.
• Раковины на столешнице и в пределах шести футов от раковины должны иметь защиту от GFCI.

Гостиная, столовая, спальня

• Настенные выключатели необходимы рядом с входными дверями.
• Потолочные светильники должны управляться настенными выключателями, а не цепями. Это может потребовать дополнительных усилий и настенных выключателей.
• Расстояние между розетками не может превышать 12 футов на любой поверхности стены и 6 футов от любого отверстия в стене или проема в стене, например дверного проема.
• Для секций стены шириной более двух футов требуется розетка. Могут потребоваться дополнительные емкости.

Столовая

• Требуется одна розетка в отдельной 20-амперной цепи для небольшого прибора, развлекательного центра или оконного кондиционера

Лестница

• Требуются трехпозиционные переключатели наверху и низ лестницы
• При повороте лестницы требуется дополнительное освещение.

Коридор

• Коридоры длиной более 10 футов должны иметь электрическую розетку.
• Трехпозиционные переключатели, необходимые на обоих концах

Шкаф

• Светильники с лампами накаливания должны быть закрыты или накрыты и не могут быть установлены в пределах одного фута от места хранения одежды.
• Светильники со светодиодными лампами нельзя устанавливать в пределах одного фута от места хранения одежды.
• Встраиваемые светильники / светильники с лампами CFL должны быть установлены на расстоянии не менее шести дюймов от места хранения одежды.
• Все не утопленные светильники должны быть размещены на потолке или стене над дверью шкафа.

Прачечная

• Требуется по крайней мере одна 20-амперная цепь для общей розетки стиральной машины и газовой сушилки.
• Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками.
• Все розетки должны иметь защиту GFCI.

Подготовка к установке

При работе с электрическими проектами необходимо провести подготовку, чтобы подготовить рабочую площадку. Это включает в себя защиту существующей отделки, материалов и компонентов, которые уже могут быть там.Поскольку это в конечном итоге поможет сэкономить деньги на использовании того, что уже есть в доме, его подготовка стоит того, чтобы потратиться и потратиться.

Вы должны убрать ценные вещи и личные вещи, такие как электроника или семейные реликвии, из зоны, чтобы защитить их от повреждений и облегчить и ускорить работу профессионала.

Очистка площадки

По завершении проекта будет проведена очистка площадки и вывоз мусора. Это обычное дело для большинства проектов, но увеличивает средние затраты на электромонтаж.Посоветуйтесь со своим специалистом, чтобы убедиться, что стоимость уборки включена в ваше предложение. Если нет, вам нужно будет это сделать, что может увеличить общую сумму вашего проекта.

Сопутствующие повреждения

При работе с электропроводкой профессионалам, возможно, придется разрезать поверхности, чтобы добраться до проводов и участков, в которых они нуждаются. Если в этом возникнет необходимость, возникнут расходы, связанные с восстановлением отделки или заменой всего, что нужно было обрезать. Хотя квалифицированные специалисты смогут минимизировать ущерб, вы можете заплатить от до долларов за ремонт и повторную отделку гипсокартона.

Сделай сам по сравнению с наймом Pro

Если вы меняете проводку, добавляете или устанавливаете новую проводку, электромонтажные работы следует доверить лицензированному профессионалу. Помимо высокого риска, установка должна выполняться в соответствии с применимыми местными правилами, чтобы избежать дорогостоящих ошибок и будущих ремонтов. В противном случае безопасность вашего дома, семьи и инвестиций может оказаться под угрозой.

Не делай сам. Нанять электрика.

Как исправить частичное отключение электроэнергии

У всех нас были перебои в подаче электроэнергии.Может быть, во время шторма, или, может быть, в тот раз у вас было восемнадцать шнуров, идущих от одной розетки (ой), а может быть, совершенно случайно и без всякой причины. И во всем доме темно, и вся бытовая техника не работает, и совершенно ясно, что что-то пошло не так в очень централизованном порядке.

Но что делать, если это еще не все или ничего? У вас когда-нибудь отключалось электричество только в одной комнате? И, может быть, вы замените лампочку, а может быть, даже замените ее снова, прежде чем поймете, что будильник тоже не горит, и проблема не в лампочке, а во всей комнате.

Это странно, когда в доме всего одна комната, а все остальное гудит так ярко и весело, как будто ничего не произошло. Для этого может быть много причин, некоторые из них стандартные и легко устранимые, но некоторые из них немного более серьезные.

Что такое частичное отключение электроэнергии?

Когда вы испытываете частичное отключение электроэнергии, обычно нарушается линия энергокомпании. Это означает, что доступна только одна фаза электричества, поэтому другая половина вашего дома получает питание нормально.Чтобы упростить его, частичное отключение
— это отключение, которое происходит только в определенных частях вашего дома или коммерческого помещения. В то время как полное отключение электроэнергии происходит, когда отключается электричество во всем здании.
Если вы столкнулись с частичным отключением электроэнергии, ознакомьтесь с приведенным ниже руководством, чтобы понять причину проблемы и безопасно ее решить.

Что вызывает частичное отключение электроэнергии?

Поврежденный автоматический выключатель и неисправная панель — самые большие виновники, когда дело доходит до того, что вызывает частичное отключение электроэнергии в домах.Повреждение обычно происходит из-за перегрузки электрической цепи или короткого замыкания из-за неисправного провода или прибора. Вот некоторые другие причины, которые могут вызвать частичное отключение электроэнергии:

● Перегрузка электросети
● Один или несколько предохранителей
● Текущие погодные условия
● Отказ автоматических выключателей
● Плохое соединение на трансформаторах

Эти проблемы могут быть разрешается лицензированным подрядчиком-электриком, поскольку работа с электричеством может быть опасной.Если вы обнаружите, что отключилось электричество только в одной комнате, вот что вам следует сделать для устранения неисправностей, которые являются безопасными и могут быть эффективными:

Ищите сработавший выключатель

Наиболее вероятная причина — сработавший выключатель. Это может произойти, когда электрическая цепь перегружена, или неисправный прибор или поврежденный шнур замыкают систему накоротко. Во-первых, вам нужно отключить все приборы в комнате, поскольку одна из них, вероятно, вызвала срабатывание предохранительного устройства. Затем найдите панель автоматического выключателя, ранее известную как блок предохранителей (часто в подвале, гараже или в задней части дома).Один из переключателей должен быть в выключенном состоянии — это тот, который сработал. Просто переверните его, чтобы восстановить питание.

Иногда бывает трудно определить, какой прерыватель сработал. Если вам повезет, на вашем блоке предохранителей каждый выключатель будет четко обозначен соответствующей комнатой … но часто это не так. Чтобы найти правильный выключатель, внимательно присмотритесь — иногда он будет двигаться только очень немного вниз, а не полностью в положение «выключено». Чтобы сбросить его, сначала потяните его полностью вниз (чтобы «выключить»), а затем переместите обратно в положение «включено».

Если выключатель снова сработает, отключите одно или несколько небольших приборов или электронных устройств и повторите попытку. Причина может заключаться в неисправной вилке одного из ваших устройств или в перегрузке цепи.

Перезагрузите кнопку GFCI

Если питание по-прежнему не работает, проверьте пластины розеток на наличие розетки GFCI. Это предохранительное устройство, расположенное посередине пластины, между верхней и нижней розеткой. Он выглядит как две маленькие кнопки, одна для «тестирования», а другая для «сброса».Попробуйте нажать кнопку с пометкой «Сброс», и если она сработала, вы сможете полностью ее нажать. Если это была проблема с розеткой GFCI, это должно восстановить питание.

Имейте в виду, что розетка GFCI может быть расположена в другой комнате, возможно, даже в комнате, где еще есть электричество. Если вы не можете найти розетку GFCI на какой-либо из панелей розеток в комнате, в которой наблюдается потеря мощности, то поищите розетки GFCI в других комнатах.

Когда вызывать электрика

После того, как вы проверили и сбросили выключатели, а также проверили и сбросили розетку GFCI, ваше питание должно вернуться.Если этого не произошло, пора вызвать на помощь электрика. У проблемы может быть много разных причин, таких как неисправная проводка, неисправный выключатель или повреждение термитом, но проблемы с электричеством серьезны и должны быть оценены профессионалом. Помните, что если у вас когда-либо произойдет отключение питания, сопровождающееся шипением или хлопком, или если вы почувствуете запах гари, немедленно сообщите об этом квалифицированному электрику. Удачи!

Сэйвард Ребхал пишет для Networx.
