Схема маршевого выключателя на два лампочки: схема подключения на 2 точки с 2 лампами

Содержание

Схема подключения двойного выключателя на 2 лампочки в люстре

Содержание

  • 1 Посмотрим на принципиальную схему
  • 2 Переходим к практическому подключению
  • 3 Как управлять двумя независимыми лампами
  • 4 Два независимых выключателя 2-х ламп

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно редакцией “2 Схемы.ру” одноклавишных. Но так как в комментариях эта тема поднимается довольно часто – внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

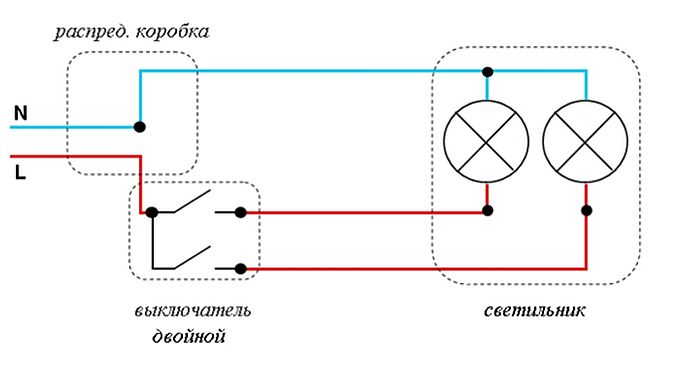

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (клеммников), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован – понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой – 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя – смотрите на фото:

В данном переключателе есть 4 пары контактов.

  • В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
  • Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
  • К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом, как и схема подключения проходного выключателя.

схема правильного подключения из 2 мест на две лампы

Проходные выключатели устанавливаются в соединительные коробки. Многие модели производятся с двухкнопочным переключателем. При необходимости можно устанавливать несколько устройств в одну сеть. Если рассматривать схему с двумя лампами, то подключение происходит через трансивер. Учитывается тип кабеля, коробки и переключателя. Чтобы детально разобраться в указанном вопросе, рекомендуется ознакомиться со схемами подключения.

Схема с одной коробкой

Схема подключения проходного выключателя с 2х мест (фото показано ниже) предполагает применение расширителя. Если рассматривать контактные переключатели, то их можно устанавливать с проводными переходниками. При этом триггер применяется с обмоткой. Первый контакт выключателя идет на нулевую фазу. Сопротивление на пластине должно составлять 55 Ом. Второй выключатель подсоединяется напрямую через расширитель. Также надо отметить, что блок предварительно важно зачистить. Второй контакт соединяется с обмоткой блока.

Схема с двумя коробками

Схема подключения проходного выключателя с 2х мест на две лампы имеет контроллер. Первый переключатель монтируется по нулевой фазе. При этом контакты второго порядка замыкаются на пластине. Второй переключатель устанавливается через расширитель. Также надо отметить, что сопротивление на контроллере обязано составлять не менее 30 Ом. Иногда изолятор может давать пробои. В таких случаях электрики устанавливают дополнительную обкладку.

Если рассматривать трехкнопочные проходные выключатели, схема подключения из 2 мест имеет двойной контроллер. Всего потребуется один расширитель. Верхние контакты подкачаются по первой фазе, а сопротивление на пластине равняется 35 Ом. Если рассматривать стандартный переключатель двухкнопочного типа, то он должен быть совместимым с расширителем.

Применение двухжильного кабеля

Через двухжильный кабель можно устанавливать различные проходные выключатели. Схема подключения на две лампы предполагает применение дипольного трансивера. Непосредственно соединительную коробку нужно тщательно зачистить. Переключатель разрешается устанавливать на переходник. В основном он применяется с подкладкой. Изолятор в данном случае устанавливается в последнюю очередь. Также надо отметить, что триод потребуется линейного типа. Если рассматривать однокнопочные проходные выключатели, схема подключения из 2 мест состоит из контактора и фильтра. Верхние контакты зажимаются на пластине. Нижние провода должны идти на первую фазу.

Подключение через трехжильный кабель

Используя трехжильный кабель, можно легко установить проходные выключатели. Схема подключения из 2 мест на две лампы имеет два расширителя. Первый переключатель устанавливается возле соединительного блока. Верхние контакты устройства идут на нулевую фазу. По контактору важно сразу проверить сопротивление. Данный параметр в среднем составляет 5 Ом. Если рассматривать полосные коробки, то контактор разрешается применять с аналоговым фильтром. Нижние контакты устройства замыкаются на второй фазе.

Изоляция должна находиться под коробкой. Также надо отметить, что могут возникнуть проблемы с включением лампы. В такой ситуации рекомендуется проверить изоляцию провода от переключателя. Сопротивление на пластине контроллера в среднем составляет 30 Ом. Если рассматривать двухкнопочные проходные выключатели, схема подключения из 2 мест имеет контакты, которые замыкаются с нижнего ряда. Выходной провод от пластины идет по нулевой фазе. При этом сопротивление на блоке в среднем равняется 45 Ом. Если рассматривать переключатели на три кнопки, то их разрешается монтировать на расширители. При этом контроллеры используются разной проводимости. Специалисты перед подключением советуют сразу проверять уровень сопротивления.

Использование четырехжильного кабеля

Схема подключения проходного выключателя с 2х мест через четырехжильный кабель имеет два расширителя и один контактор. Если рассматривать простую модель, то расширитель устанавливается вместе с изоляцией. Также надо отметить, что переключатель монтируется на подкладке. Верхние контакты устройства сразу подключаются по нулевой фазе. Предварительно пластину надо проверить тестером. В некоторых случаях замыкание происходит со сбоями.

Сопротивление при этом равняется 45 Ом. Контактор для переключателей разрешается применять с обмоткой. Переходники для блоков используются только низкоомного типа. Иногда контакторы применяются с фильтрами. При необходимости провод от расширителя можно изолировать. Триод в блоке обязан располагаться в нижней части. Второй переключатель обязан соединяться через контроллер. Если возникают проблемы с пробитием тока, то устанавливается подкладка.

Подключение с дистанционным блоком

Схема подключения проходного выключателя с 2х мест с дистанционным блоком имеет один контроллер проводного типа. Если рассматривать переключатели на две кнопки, то соединительные контакты идут на первую фазу. Пластину предварительно надо проверить тестером. В некоторых случаях блок нуждается в изоляции. Второй переключатель должен подсоединяться через расширитель. Также надо отметить, что контактор необходимо зачистить. Сопротивление на нем в среднем составляет 45 Ом. Если использовать регулируемый расширитель, то контакты от контроллера замыкаются по нулевой фазе. Триод должен находиться под изоляцией.

Дополнительно надо рассмотреть схему с переключателями на три кнопки. Расширитель для этих целей подходит низкоомного типа. Первый переключатель подсоединяется через контроллер. Верхние контакты элементы идут на вторую фазу. Другой переключатель разрешается подсоединять только через обкладку. При этом соединительный блок нужно сразу проверить тестером. Верхние контакты второго переключателя замыкаются по нулевой фазе.

Применение дискретного переключателя

Схема подключения из 2 мест (проходные выключатели дискретного типа) предполагает применение одного расширителя. Специалисты рекомендуют контроллеры использовать только на обкладках. Также важно отметить, что для подключения подходят блокираторы разной проводимости. Рассматривая переключатели на две кнопки, важно отметить, что соединительные контакты всегда идут на первую фазу. В некоторых случаях расширитель может давать сбои. Происходит это из-за наращения полярности в цепи. Чтобы решить данную проблему применяются фильтры.

Рассмотрение соединительных блоков с динистором

Схема подключения из 2 мест (проходные выключатели) с динисторами имеет замыкающие контакты и контроллер. Если говорить про переключатели на две кнопки, то расширитель применяется с подкладкой, а сопротивление на пластине должно составлять не менее 55 Ом. В некоторых случаях используются два контактора. Все это необходимо для того, чтобы не тратить время на изоляцию. Контроллер обязан устанавливаться за переходником.

В некоторых случаях расширитель применяется с одним выходом. Верхние контакты первого переключателя подсоединяются по первой фазе. Также надо отметить, что выключатель должен находиться рядом с соединительной коробкой. Однако он крепится только через расширитель. Если говорить про простые однокнопочные проходные выключатели, схема подключения из 2 мест имеет контакты, которые замыкаются по второй фазе, а сопротивление составляет не более 45 Ом. Триггеры в данном случае не используются. Если говорить про схемы на два расширителя, то первый выключатель всегда монтируется с тиристором.

Применение интегрального расширителя

Интегральные расширители подсоединяются в проводную коробку. Расширитель в данном случае монтируется за переходником. Двухкнопочные переключатели устанавливаются с подкладкой. Также надо отметить, что фильтры используются низкой проводимости. Верхние контакты переключателя всегда замыкаются по нулевой фазе. Также надо отметить, что выход расширителя важно тщательно зачистить.

Нижние контакты первого переключателя идут на вторую фазу. Проводник обязан находиться под изолятором. Триггер для стандартной коробки подходит с обкладкой. Второй переключатель в цепи замыкается у выхода контроллера. Его верхние контакты идут на первую фазу. Изолятор надо применять только на разрядных усилителях.

переключателей — Как я могу управлять 2 светильниками с помощью переключателя SPDT?

спросил

Изменено 3 года, 1 месяц назад

Просмотрено 862 раза

\$\начало группы\$

Примечание : после некоторых тщательных размышлений я решил просто отказаться от этого вопроса, см.

выбранный ответ для получения дополнительной информации.

У тока есть лампа 220 В переменного тока с двумя лампочками, подключенными к одному выключателю. У меня также есть несколько переключателей включения-выключения SPDT.

Чего бы я хотел , так это иметь лампу с 3-позиционным переключателем, который позволяет мне управлять ею как:

  • обе лампы выключены
  • один свет на
  • обе фары на

Сам переключатель имеет три соединения, где положение A соединяет контакты 1 и 2, а положение B соединяет контакты 2 и 3.

Я пытался поиграться с несколькими веб-приложениями для проектирования схем, но не могу понять, как все должно быть связано. Пожалуйста, кто-нибудь может объяснить, как мне этого добиться? Я не против купить другой коммутатор, если это будет необходимо.

  • выключатели
  • лампа

\$\конечная группа\$

0

\$\начало группы\$

смоделируйте эту схему — Схема создана с помощью CircuitLab

\$\конечная группа\$

4

\$\начало группы\$

Если это лампы постоянного тока и вы можете выдержать небольшое падение напряжения, вы можете использовать диоды.

Если это лампы переменного тока, вы можете использовать пару реле с диодами, выполняющими ту же функцию, что и для ламп постоянного тока.

Но проще всего использовать двухполюсный выключатель (DPDT) с одним полюсом, управляющим каждой лампой. Подайте питание на центральные контакты на обоих полюсах, подключите одну лампу к одной позиции на одном полюсе, а другую лампу к обоим позициям на другом. Никаких дополнительных компонентов не требуется вообще.

имитация этой схемы – схема создана с помощью CircuitLab

\$\конечная группа\$

6

\$\начало группы\$

После консультации с другом, инженером-электриком, он предложил еще более простое решение моей проблемы с проводкой.

Примечание. Имейте в виду, что мой конкретный переключатель имеет третье положение OFF 9. 0083 , где ни одна из двух точек, показанных в библиотеке CircuitLabs, не соединена.

Спасибо за предложенные альтернативы, но я думаю, что в конечном итоге я закончу свой текущий проект так, как показано на следующей диаграмме: ВЫКЛ. ни одна лампа не включается

  • ON1 включит питание LAMP1
  • ON2 будет питать LAMP2 и LAMP1

    • Я так понимаю, что если LAMP1 сгорит с такой конфигурацией, то ни один из них работать не будет, но у меня с этим абсолютно нет проблем. Так что, если кто-нибудь не укажет на какие-либо проблемы с этим, я, скорее всего, так и сделаю.

    \$\конечная группа\$

    4

    \$\начало группы\$

    Во-первых, я просто хотел сказать большое спасибо людям, которые действительно предложили решения для проводки для этого проекта, я ценю вклад с точки зрения разных людей.

    В любом случае, комментарии побудили меня провести больше исследований, так что я определенно чему-то научился.

    С учетом сказанного, я собираюсь придерживаться того, что знаю, и вместо этого преобразовать саму лампу в 12-вольтовую светодиодную систему.

    \$\конечная группа\$

    Зарегистрируйтесь или войдите в систему

    Зарегистрируйтесь с помощью Google

    Зарегистрироваться через Facebook

    Зарегистрируйтесь, используя электронную почту и пароль

    Опубликовать как гость

    Электронная почта

    Требуется, но никогда не отображается

    Опубликовать как гость

    Электронная почта

    Требуется, но не отображается

    Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

    .

    electric - Как подключить потолочный светильник с двумя лампочками к двум разным автоматическим выключателям

    спросил

    Изменено 2 года, 4 месяца назад

    Просмотрено 615 раз

    Мы живем в таунхаусе, состоящем из 2 квартир, в общем коридоре есть встроенный потолочный светильник. Каждая лампочка управлялась выключателем в каждой квартире. Когда мы включили наш выключатель света, загорелась одна лампочка, когда в другой квартире включили их выключатель, загорелась другая лампочка. Если оба переключателя включены, загораются обе лампочки. Каждая квартира имеет свою собственную коробку выключателя, и каждая лампочка была подключена к соответствующему выключателю и коробке выключателя.

    Когда наш бывший арендатор был здесь, они взяли на себя обязательство поменять светильник, и теперь ничего не работает. Мы хотели бы знать, какой тип света купить и как его подключить, чтобы получить те же результаты, что и изначально.

    • электрика
    • проводка
    • светильник

    3

    Подойдет любое приспособление с отдельными проводами для каждого патрона лампы, расположенного в корпусе. Во многих случаях пары выводов соединены вместе таким образом, что вы можете обрезать концы, чтобы разделить провода. Хотя такая модификация может привести к аннулированию гарантии и листингу UL, по своей сути она не является небезопасной.

    2

    Это действительно странная конфигурация. Лучшим способом было бы иметь два отдельных прибора, но я позволю себе просто вернуть его в прежнее состояние.

    Вам понадобится светильник с двумя лампочками, каждая из которых должна быть в отдельном патроне и иметь индивидуальную проводку. Затем отключите оба выключателя от светильника и определите, какие два провода от каждого блока управляют светом. Это может быть белый провод и красный провод от каждого блока или другой цвет, кроме красного, если в США. Подсоедините цветной провод и белый провод от одного блока к цветному и белому проводу от одной из розеток светильника. Сделайте то же самое для другого блока и другой розетки. Подсоедините любые заземляющие провода и установите приспособление. Добавьте лампочки и включите выключатели.

    2

    Вам просто нужен двухламповый светильник с отдельными нейтральными проводами для каждой лампы.

    • Многие светильники обеспечивают только один горячий и один нейтральный свет и внутренне разделяют его на 2 источника света. Вы этого не хотите.

    • Некоторые светильники обеспечивают только одну нейтраль, как указано выше, но дают вам 2 отдельных провода «горячего» — так вы можете управлять тусклостью/яркостью. Вы и этого не хотите. Вы не должны использовать это, как бы заманчиво это ни было!

    • Некоторые светильники предусматривают отдельный горячий и нулевой провод для каждого патрона лампочки, поэтому 2 черных и 2 белых. Это то, что вам нужно .

    3

    Вам нужно будет сделать больше, чем возиться с прибором, чтобы исправить эту ситуацию должным образом

    Прямо сейчас, ваша договоренность с прибором общего пользования "разделена пополам" и питается от выключателей на обеих панелях арендатора, является нарушением NEC 210.25(B):

    (B) Ответвительные цепи общего пользования. Ответвления установлены для освещения, центральной сигнализации, сигнализации, связи или других целей для общественных или общих помещений двухквартирного дома, многоквартирного дома или многоквартирного дома здание не должно питаться от оборудования, питающего индивидуальная жилая единица или арендованное помещение.
