Схема монтажа насосной станции на даче из колодца: Схема подключения насосной станции к колодцу на даче или доме

Схема подключения насосной станции к колодцу на даче или доме

Насосная станция необходима для обеспечения холодного водоснабжения при отсутствии центральной сети или перебоях в ее работе. Источником воды может быть колодец или обустроенная скважина. В первом случае может использоваться стационарная или временная методика. Схема подключения насосной станции к скважине или колодцу зависит от нескольких факторов.

Содержание

1. Выбор места монтажа
2. Схема подключения к колодцу
3. Мобильный вариант
4. Стационарное подключение

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

• Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
• Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
• Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

Схема подключения к колодцу

Общая концепция разработки метода организации автономного водоснабжения включает в себя насосную станцию, подключенную трубопроводом к колодцу и магистрали в доме. Важным моментом является выбор расходных материалов и комплектующих. Работы лучше всего проводить летом.

Этапы проектирования:

1. Выбор места расположения станции.
2. Составление схемы прокладки трубопровода.
3. Комплектация подающей магистрали.
4. Меры защиты системы.

Подробности зависят от способа подключения насосной станции. Для каждого конкретного случая выбираются оптимальные комплектующие.

Мобильный вариант

Он актуален при сезонной организации водоснабжения на даче. Преимуществом является возможность использования маломощной насосной станции. Место ее положения – максимально близко к колодцу. Установка монтируется на ровную поверхность, защищенную от дождя тентом.

В этом случае устанавливают трубопроводы с муфтовым резьбовым соединением – цанговой муфтой. Материал изготовления – сшитый полиэтилен. Они обладают достаточной гибкостью, с помощью муфт можно сделать разветвленную систему для поливки приусадебного участки и водоснабжения дачи.

Компоненты схемы временного подключения насосной станции к колодцу:

• подающая магистраль – сетчатый фильтр для грубой очистки и обратный клапан;
• распределительный трубопровод – кран для перекрытия подачи воды, фильтр тонкой очистки;
• устройства безопасности – реле давления, подключенное к гребенке, манометр.

Во время составления схемы нужно минимизировать число поворотов трубопровода. Максимальный уклон распределительной магистрали не должен превышать допустимый.

Стационарное подключение

Для этого варианта организации водоснабжения обустраивают отдельное помещение. Чаще всего это подвал или цокольная комната. Она должна быть утеплена, так как воздействие отрицательных температур на станцию или воду в трубопроводе может привести к выходу системы из строя. Дополнительно обеспечивается нормальная вентиляция.

Подающий трубопровод располагается под землей, ниже уровня промерзания грунта. Материал изготовления труб — ПВХ, полипропилен или полиэтилен. Рекомендуется сделать наружное утепление из теплоизолирующей скорлупы.

Перечень компонентов схемы подключения совпадает с вышеописанным, с добавлением таких элементов:

• распределительная магистраль имеет сливную трубу для удаления воды из труб в доме;
• рекомендуется установить накопительный бак, расположенный в самой высокой точке системы;
• если есть вероятность перебоя электроэнергии – насосная станция подключается к ИБП или автономный генератор электричества.

Помимо корректной установки необходимо своевременно выполнять проверку работы системы. Делаются работы по очистке труб, проверяется целостность мембраны расширительного бака, контролируется состояние насоса. Уровень воды в колодце не должен быть ниже расположения конца подающего патрубка.

Поделиться с друзьями

Как подключить насосную станцию к колодцу

Схема подключения насосной станции к колодцу.

Чтобы обеспечить полноценное водоснабжение в доме или на даче нужно организовать автоматическую подачу воды из колодца или скважины.

Наиболее практичным решением будет подключить бытовую насосную станцию, которая обеспечит бесперебойное водоснабжение в доме.

В этой статье мы рассмотрим схему подключения станции для забора воды из колодца.

Как устроена насосная станция.

Бытовая насосная станция состоит из:

Гидроаккумулятора бака, который имеет внутри резиновую мембрану, которая позволяет удерживать воздух в баке, тем самым создавая давление при наполнении бака водой.

Поверхностного насоса центробежного типа.

Реле давления (включает насос при падении давления и выключает при повышении).

Манометр. Позволяет контролировать давление в гидроаккумуляторе.

Система водозабора с обратным клапаном.

Принцип работы бытовой насосной станции.

Включается насос, вода подаётся из колодца по трубопроводу в гидроаккумулятор бак, когда давление в нём достигнет 2,8 атмосфер, срабатывает реле давления и отключает насос.

Когда в ванной или на кухне открывается кран, вода в кран поступает из бака, давление в баке начинает постепенно падать и когда оно достигнет 1,2 атмосфер, срабатывает реле давления и включает насос.

Когда бак наполнится водой и давление будет опять 2,8 атмосфер, реле отключит насос. Когда водой не пользуются при закрытых кранах, насосная станция находится в режиме ожидания с выключенным насосом.

Где установить насосную станцию.

Существует несколько вариантов мест установки насосной станции.

Станцию можно разместить прямо в доме, для этого подойдёт подвал, котельная, главное условие, чтобы в зимний период температура в помещении не опускалась ниже нуля.

Но у насосных станций есть существенный недостаток – насос станции работает довольно шумно, и периодическое включение насоса будет явно досаждать. Поэтому при установке станции в доме, нужно позаботиться о хорошей звукоизоляции помещения.

Насосную станцию практичней установить прямо у колодца, для этого возле шахты колодца нужно выкопать яму глубиной около 1,5 — 2 метра, сделать на дне бетонную стяжку, стены выложить из газобетонных блоков или кирпича, как вариант отлить бетоном с помощью опалубки.

Сверху ямы устанавливается металлическая крышка с замком. На зиму крышку нужно дополнительно укрывать утеплителем. Такой вариант позволяет полностью избавиться от шума работы станции.

Любой из этих вариантов подходит для работы станции.

Как подключить насосную станцию к колодцу.

Станция устанавливается на прочную опору, как вариант на бетонный постамент и крепится к нему анкерными болтами через резиновые вставки.

Входную магистраль, идущую из колодца к насосной станции, можно изготовить из жёсткого шланга или трубы, обычно используется 32 мм труба.

На торец трубы, которая будет опускаться в колодец, с помощью муфты монтируется обратный клапан, который предотвращает выход воды из трубы обратно в колодец после выключения насоса.

В обратный клапан вкручивается фильтр грубой очистки, с полимерной или металлической сеткой, которая позволит избежать, попадание песка в систему трубопровода. Конец трубы с клапаном и фильтром должен находиться в колодце на глубине не менее 50 см от дна, если расположить глубже, то поток воды будет поднимать песок со дна колодца и часть его неизбежно попадёт в трубопровод.

От клапана уже идёт трубопровод из колодца на поверхность, на месте поворота трубы монтируется фитинг 32 х32 мм. Для трубы нужно сделать боковое отверстие в бетонном кольце шахты колодца.

Чтобы защитить трубу, идущую от колодца к дому от промерзания в зимний период, её нужно проложить в земле на глубине 1,5 – 1,8 м.

Труба подсоединяется к насосу станции с помощью муфты с наружной резьбой 1 дюйм.

Все соединения нужно обязательно герметизировать льном или ФУМ лентой, иначе возможен подсос воздуха в систему и протечка воды.

Как запустить насосную станцию.

Перед запуском нужно согласно инструкции к станции отрегулировать реле давления.

Нужно обязательно залить в систему воду, для этого открываем заливной вентиль и льём воду, пока не заполнится вся система трубопровода. Когда вода польётся через край, заливной вентиль закрываем.

Далее включаем насос в розетку, поначалу в системе всё же будет присутствовать воздух, поэтому нужно слегка приоткрыть заливной вентиль, чтобы вышли остатки воздуха.

В течение 2 х минут должна пойти вода, если вода не пошла, нужно выключить насос и снова повторить заливку воды в систему.

Когда из системы полностью выйдет воздух, бак наполнится водой, создастся давление в баке и реле отключит насос. Дальше насосная станция будет работать в автоматическом режиме.

Схема подключения насосной станции к колодцу

При отсутствии централизованного водоснабжения процесс подачи воды оптимизируется за счет подключения насосной станции к колодцу на участке. Собрать этот аппарат можно самостоятельно без приглашения специалистов.

Насосная станция.

Для чего нужна насосная станция

Модуль предназначен для бесперебойного заполнения водопроводной сети дома жидкой средой из скважины. Устройство обеспечивает поддержание стабильного давления и препятствует появлению воздушных пробок в системе.

К достоинствам техники можно отнести:

1. Щадящий режим работы. Насос включается только тогда, когда наблюдается критическое снижение уровня воды в накопителе.
2. Компактность. Все механизмы объединены в один блок, что ускоряет процесс обслуживания и ремонта.
3. Способность в течение ограниченного времени после поломки насоса или сбоев в электросети продолжать работать в автономном режиме.

Из недостатков отмечают высокий уровень шума и необходимость использования эжектора при заборе воды на глубине более 8-10 м. Дополнительный механизм подъема бывает выносным и встроенным — второй из них имеет высокую производительность, но при этом увеличивает уровень шума конструкции.

Основные элементы насосной станции

Стандартная конструкция агрегата, которую можно собрать своими руками, включает в себя:

• насос;
• систему фильтров;
• гидроаккумулятор;
• гидробак;
• систему управления;
• обратный клапан.

Насос

Для оснащения станции выбирают самовсасывающие и центробежные насосы. Оборудование монтируется на поверхности грунта, а в скважину погружается шланг или труба для забора жидкости.

Центробежный насос.

Фильтр механической очистки

Емкость с фильтром монтируется только после напорной установки, когда жидкость движется равномерно. На обратный клапан и в точке подключения заборного шланга к станции накручиваются наконечники-сетки, которые препятствуют проникновению в систему твердых частиц из воды.

Обратный клапан

Элемент устанавливается на трубе со стороны колодца и сдерживает обратное движение воды.

Гидроаккумулятор

Стальной резервуар, поделенный резиновой мембраной на 2 отсека — в первом находится воздух, а во вторую секцию закачивается вода. Она растягивает перегородку и воздействует на воздушную среду. Когда насос отключается, воздух выталкивает жидкость в трубопровод.

Гидроаккумулятор.

Такой резервуар можно сделать в домашних условиях, для этого потребуются:

• алюминиевый или пластиковый бак емкостью не менее 30 л с гладкими стенками, чтобы не повредить мембрану;
• резиновая перегородка;
• реле давления;
• манометр;
• набор фитингов;
• запорный кран.

Гидробак

Служит защитой от гидроударов и обеспечивает стабильный напор.

Гидробак.

Автоматический блок

Элемент управления, основной деталью которого является реле, регулирующее внутреннее давление. Для измерения его параметров используется манометр. При понижении уровня механизм включает помпу, а при повышении значения автоматически ее отключает.

Как выбрать мощность и модель

Тип установки подбирают с учетом емкости резервуара, мощности и производительности насоса. Необходимо также учесть дальность транспортировки жидкости по водоносному горизонту и высоту подъема.

Чаще всего используют насосы с мощностью в диапазоне 0,5-1,5 кВт и производительностью, которая колеблется в пределах 3000-6500 л/ч. Это оптимальные показатели для обслуживания частного дома. Для дачи рекомендуется выбирать менее мощные устройства с производительностью 700-1200 л/ч.

Для того чтобы правильно выбрать производительность насосного оборудования, необходимо рассчитать дебит скважины, т. е. то, сколько воды может дать водозабор в отдельный промежуток времени. Чем выше окажется значение, тем мощнее должен быть насос.

Параметр рассчитывается по формуле D = H x V/ (Hd — Hstat)*Hw, где:

• D — дебит;
• V — объем откачанной воды;
• Hd — уровень воды при динамическом изменении;
• Hstat — уровень после отстаивания;
• Hw — водяной столб.

Выбор насосной станции.

Размер бака подбирают с учетом числа жильцов и установленного сантехнического оборудования:

• для 1-2 человек, проживающих в доме, где установлен умывальник или душ, объем накопителя может составлять 24 л;
• для 3-4 человек рекомендуется выбирать модели емкостью 50 л и более;
• если семья использует большое количество воды, устанавливаются резервуары объемом от 100 л.

Где установить

Оптимальный вариант размещения напорной станции — рядом с колодцем. Это снизит потери мощности и обеспечит стабильную подачу жидкой среды.

Установить насос можно как в отдельной постройке, так и в самом доме — в коридоре, под лестницей, на кухне. Комната должна быть просторной, здесь необходимо обеспечить хорошую вентиляцию и уровень влажности не более 80%. Если планируется поместить агрегат в подвал, помещение необходимо утеплить, поскольку температура воздуха должна составлять +5… +35°C. Кроме этого, следует позаботиться о звукоизоляции, чтобы не испытывать дискомфорт из-за шумной работы оборудования. В качестве альтернативы можно выбрать технику с накопителем большого объема, чтобы насос реже включался.

При обустройстве кессона станцию устанавливают ниже уровня промерзания грунта, а при монтаже в колодце используют специальную платформу.

В колодце

При установке в шахте используется съемное крепление, которое фиксируется за верхнюю часть колодезного ствола, либо стеновой кронштейн в самой скважине. Главный недостаток такого варианта — функционирование механизмов в условиях повышенной влажности. Для защиты оборудования от промерзания потребуется утеплить наземную часть конструкции.

Установка в колодце.

В отдельном помещении

Размещение насосной станции в надворном строении решает проблему с шумом, но ограничивает доступ к агрегату и требует обустройства системы отопления. Установка в кессон имеет те же преимущества, что и монтаж в колодце, поскольку камеру сооружают над оголовком скважины. Данная схема размещения потребует использования гидроизоляционных материалов и утеплителя.

Внутри дома

Из-за высокого уровня шума оборудование размещают в котельной или подвале, но, если места мало, станцию устанавливают под лестницей либо в ванной. Перед началом работ в подвале необходимо выполнить дополнительную гидроизоляцию и утепление помещения.

Соображения безопасности

При монтаже оборудования требуется позаботиться об электробезопасности напорной установки. Независимо от места расположения она должна быть подключена к цепи заземления. При установке в колодце или внутри кессона можно использовать устройство защитного отключения.

Долговечность электрического блока зависит от наличия сетевых фильтров, источников бесперебойного питания и стабилизаторов.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Первый пуск и проверка правильности установки

Для первого запуска необходимо заполнить систему водой. Жидкость заливают через воронку, которая отсекается от помпы специальным краном. Можно также выполнить прокачку агрегата ручным поршневым насосом, который подключают к выходному патрубку станции. Затем проверяют давление воздуха автомобильным манометром и открывают запорные вентили.

При запуске устройства и дальнейшей эксплуатации необходимо сохранять стандартные значения параметров, зафиксированные в технической документации напорной установки. Правильно отрегулированный механизм реле своевременно включает и отключает насос и обеспечивает равномерную подачу воды.

Подробная схема подключения насосной станции к колодцу на даче

Вариантов подключения насосной станции к источнику воды на даче довольно много, но практически все они применимы для частных жилых строений. Дачная же постройка, как правило, исполняется по «облегченному варианту», без цоколя, подсобных помещений и так далее.

Плюс – скромные размеры участка не позволяют устанавливать станцию, к примеру, в специальном технологическом колодце (для него нужно место!).

Исходя из этого, есть только один разумный вариант – поставить насосную станцию в кессоне (или «домике»). Вот о том, как это правильно сделать и смонтировать весь контур подачи воды, и поговорим.

Приведенная ниже схема подключения одинакова для всех станций, независимо от того, какая модель приобретена. Разница может быть лишь в деталях, о чем производитель обязательно ставит в известность пользователя. Поэтому, прежде чем приступать к обустройству системы, необходимо прочитать инструкцию на изделие.

Содержание

• 1 Схема и особенности подключения
  • 1.1 Выбор места
  • 1.2 Монтаж трассы до колодца
  • 1.3 Подключение станции
  • 1.4 Полезные советы

Конкретных рекомендаций, например, как тянуть трассу, давать не стоит. На каждом участке своя планировка, отличия в глубине колодца и так далее. Поэтому только общие моменты.

Выбор места

Для начала ответим на вопрос, почему именно кессон? Ведь гораздо проще смонтировать на ровной площадке и накрыть, к примеру, пленкой, навесом или еще как-то.

Во-первых, многие начинают дачный сезон довольно рано. Плюс – весной уже не редкость, когда даже в мае температура может опуститься ниже 00. Чтобы застраховать себя от различных случайностей, желательно установить станцию в закрытом пространстве (а значит, дополнительно хоть как-то утеплить).

Во-вторых, ни один навес не спасет от косого дождя, а сильный ветер не выдержит ни одно покрытие.

В-третьих, чем меньше станция будет «мозолить глаза», тем лучше. Желающих поживиться за чужой счет, к сожалению, более чем достаточно, а охрана в большинстве садовых товариществ выполняет в основном чисто декоративную функцию, и толку от нее мало.

Чтобы не проводить земляные работы, можно собрать короб с крышкой, а сверху навесить замок. В принципе, неплохой вариант. Или вот так, как на рисунке.

Что учесть:

• Расстояние до колодца. Чем меньше, тем лучше. Это позволит несколько сэкономить на прокладке подземной части трубопровода. К тому же любая траншея – это заглубление в почву. Есть риск повредить корневую систему насаждений.
• Габариты «домика». Придется периодически заниматься техническим обслуживанием агрегата, а то и ремонтом. Удобно ли будет «подлезть со всех сторон»?
• Площадка для установки должна быть ровной. Перекосы приводят к повышенной вибрации и интенсивному износу деталей. Поэтому ее придется бетонировать и вмуровать штыри для жесткой фиксации станции.

Монтаж трассы до колодца

Прокладка магистрали по территории (от станции) – личное дело каждого. А вот к водоему трубопровод монтируется с соблюдением некоторых правил. Вариантов материала немного – или труба, или шланг. Но лучше и то, и другое. Труба – до колодца, шланг – внутри, до дна.

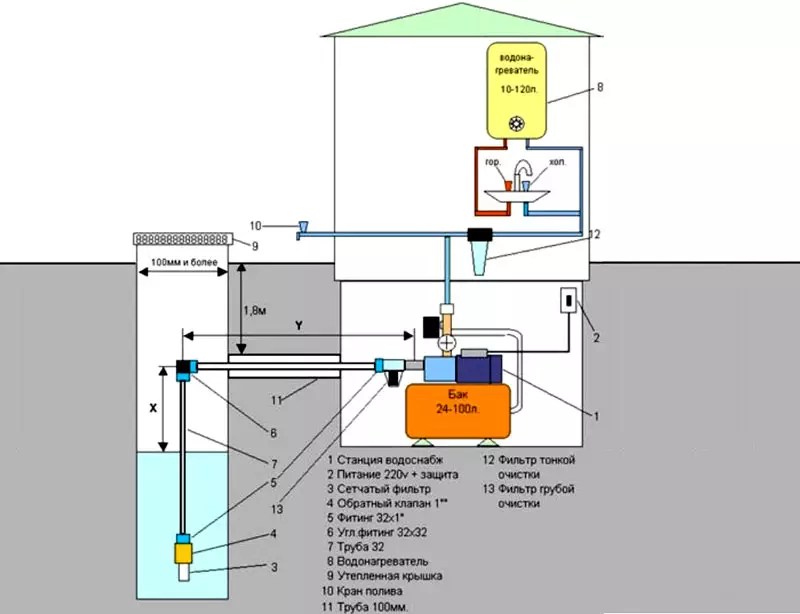

На рисунке станция расположена в подвальном помещении. Но принцип соединения одинаков и при установке в кессоне.

Что учесть:

• Конец магистрали, опущенный в колодец, должен возвышаться над дном примерно на 25 см, не меньше. Иначе придется постоянно заниматься демонтажем и промывкой всасывающего фильтра (его еще называют «грубой очистки»).
• Если использовалась труба, то на входе в колодец должно быть соединение колен. Иначе как потом вынуть на поверхность тот же «грязевик» или обратный клапан для обслуживания?
• Целесообразнее ставить фильтр из пластиковой сетки. Почему, понятно – в отличие от металлической она не поддается коррозии и дольше прослужит.
• Обратный клапан. На конце трубы (шланга) после заборного фильтра. Его назначение – не допустить ухода воды из системы в колодец после выключения станции. Иначе после начала ее работы дренажный насос будет функционировать на «сухом ходу», что часто является причиной его преждевременной поломки.
• Тщательная герметизация всех стыков. Иначе не избежать «завоздушнивания» магистрали.

Подключение станции

• Только через автомат защиты.
• Заземление – в обязательном порядке. Значит, придется монтировать соответствующий контур (простейший «треугольник» из металлических штырей).

Полезные советы

Выбирая станцию, нужно обратить внимание на тип эжектора. При подключении к колодцу лучше приобретать с выносным, так как гидротехническое сооружение отстоит от дома (по правилам) не менее 15 м. Но только в том случае, если в строение заводится трасса (труба). Если кран водоразбора находится вне домика, то это не принципиально, хотя и создает определенные неудобства в эксплуатации системы.

В комплект станции могут не входить такие составляющие, как входной фильтр и обратный клапан. Если это так, то следует уточнить у продавца, есть ли они в продаже, и «прикупить». При их отсутствии в данный момент поинтересоваться, где можно (и какие именно) приобрести.

Прежде чем покупать станцию, необходимо рассчитать требуемые значения ее основных параметров (напор, производительность). Брать изделие «на вырост» и за это переплачивать не имеет никакого смысла. Равно как покупать маломощную и дешевую модель, которая элементарно не будет справляться с работой. При том учитывается не только глубина забора воды, но и протяженность всех «ниток» магистрали для полива, смонтированных на участке. Оптимально для колодца – от 1 до 1,5 кВт (наиболее распространенный вариант установки).

В статье все расписано достаточно понятно и подробно. Теперь дело за вами, уважаемый читатель. Удачи!

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

• 1 Общие сведения
  • 1. 1 Функции насосной станции
  • 1.2 Элементы насосной установки
  • 1.3 Основные устройства станции
    • 1.3.1 Насос
    • 1.3.2 Фильтр механической очистки
    • 1.3.3 Обратный клапан
    • 1.3.4 Гидроаккумулятор
    • 1.3.5 Гидробак
    • 1.3.6 Автоматический блок
• 2 Монтаж своими руками
  • 2.1 Параметры
  • 2.2 Формула
  • 2.3 Пример
  • 2.4 Характеристика источника
  • 2.5 Как выбрать место для установки
  • 2.6 Сборка
  • 2.7 Потребуется
• 3 Итоги

Общие сведения

Функции насосной станции

1. Поднятие ресурса из колодца
2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
3. Устранение воздушных пробок
4. Обеспечение и поддержание требуемого давления в системе
5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
2. Другой конец шланга подсоединяется к насосному входному патрубку
3. Насос соединяется с гидробаком при помощи шланга.
4. На гидробак устанавливается реле.
5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами.

Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

• Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
• Мембрана нужного размера
• Реле давления
• Прибор для измерения давления
• Переходники
• Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.



Схема подключения насосной станции к колодцу © Геостарт

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: «Сгон американка – правила использования фитинга для соединений»).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором.  Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют

Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Особенности установки и подключения

Схема установки Перед запуском насосной станции для подачи воды из колодца важно правильно подобрать место под неё. Здесь нужно придерживаться таких рекомендаций:

• Станцию монтируют максимально близко к колодцу. Это позволяет обеспечить хороший водозабор без потери мощности агрегата.
• Под станцию отводят ровное основание без перекосов. Даже если установка оборудования проводится на абиссинский колодец. Лучше, если это будет бетонированная площадка.
• Желательно оградить оборудование от воздействия атмосферных осадков. Поэтому над станцией сооружают кессон. Он же сгладит шумы при работе агрегата.

Схема подключения станции:

Монтаж оборудования на прочное основание. У большинства моделей есть ножки, которые при помощи болтов крепят к бетонному полу. Это исключает вибрацию устройства. Еще лучше — уложить под ножки агрегата прорезиненный коврик.
При помощи штуцера монтируют водозаборный шланг. Один его конец оснащают фильтром. Как только шланг подсоединен к входному отверстию, его опускают в воду.
Если речь идёт о погружном насосе, его крепят на специальные кронштейны в самой шахте колодца

Фиксаторы исключают вероятность движения агрегата и его ударов о стенки источника.
Важно установить обратный клапан на выходной трубе. Расстояние от патрубка до него оставляют около метра

Выходную трубу стыкуют с магистралью.

Первый запуск

Обустройство колодца с насосной станцией на даче или в загородном доме – задача ответственная. Поэтому после наполнения системы мастер проводит пробный пуск станции

Здесь важно зафиксировать показатели давления на момент включения и отключения оборудования, чтобы отрегулировать его показатели до оптимальных. Рекомендуемые значения для старта станции — 1,8-1,5 бар; для отключения агрегата — 2,5-3 бар

Если оптимальные показатели расходятся с фактическими, нужно провести калибровку реле давления. Делают это при помощи вращения регулировочных винтов. На них нанесена особая маркировка, указывающая направление для увеличения или уменьшения показателей.

Только после регулировки давления можно запустить установку в штатном режиме. Если оборудование включается и выключается при установленных показателях нормально, значит, мастер все сделал правильно.

Правила установки насосной станции

Для работы насосной станции обязательно электропитание. И это — один из основных критериев при выборе места установки: нужно или станцию ставить там, где есть электропитание, или тянуть линию туда, где стоит станция. Но нужно учесть еще целый ряд факторов:

• Ставить оборудование нужно с учетом расстояния, на которую может подаваться вода.
• Если планируется зимнее использование системы, то помещение, в котором устанавливается оборудование, должно быть теплым — станции не выносят заморозки. Одновременно в нем должна быть хорошая вентиляция, чтобы не скапливался конденсат.
• Если насос сильно шумит, а  установить его удобнее в доме или рядом с ним, его нужно заключить в звукоизолирующий короб.

Иногда самым лучшим выходом является строительство кессона — небольшого помещения, которое устраивают примерно на глубине 2,5 м. Если водозабор идет из скважины, то обсадная труба срезается чуть выше дна кессона. В скважину погружается насос, который подает воду в гидроаккумулятор.

Оборудование устанавливается ниже глубины промерзания грунта , что предотвращает его замерзание: внутри удерживается плюсовая температура. Удобно тогда и трубы прокладывать ниже глубины промерзания, и выводить их уже под домом, в теплой незамерзающей зоне и подавать воду в гребенку.

Схема установки станции для водоснабжения частного дома в кессоне

Если для дома устройство кессона — оправданные расходы, то для дачи — вряд ли. Тогда делают упрощенный вариант — строят небольшой ящик или делают приямок и там ставят оборудование на весенне-летний период, на зиму забирая его в отапливаемое помещение.

Где установить

Оптимальный вариант размещения напорной станции — рядом с колодцем. Это снизит потери мощности и обеспечит стабильную подачу жидкой среды.

Установить насос можно как в отдельной постройке, так и в самом доме — в коридоре, под лестницей, на кухне. Комната должна быть просторной, здесь необходимо обеспечить хорошую вентиляцию и уровень влажности не более 80%. Если планируется поместить агрегат в подвал, помещение необходимо утеплить, поскольку температура воздуха должна составлять +5… +35°C. Кроме этого, следует позаботиться о звукоизоляции, чтобы не испытывать дискомфорт из-за шумной работы оборудования. В качестве альтернативы можно выбрать технику с накопителем большого объема, чтобы насос реже включался.

В колодце

При установке в шахте используется съемное крепление, которое фиксируется за верхнюю часть колодезного ствола, либо стеновой кронштейн в самой скважине. Главный недостаток такого варианта — функционирование механизмов в условиях повышенной влажности. Для защиты оборудования от промерзания потребуется утеплить наземную часть конструкции.

Установка в колодце.

В отдельном помещении

Размещение насосной станции в надворном строении решает проблему с шумом, но ограничивает доступ к агрегату и требует обустройства системы отопления. Установка в кессон имеет те же преимущества, что и монтаж в колодце, поскольку камеру сооружают над оголовком скважины. Данная схема размещения потребует использования гидроизоляционных материалов и утеплителя.

Внутри дома

Из-за высокого уровня шума оборудование размещают в котельной или подвале, но, если места мало, станцию устанавливают под лестницей либо в ванной. Перед началом работ в подвале необходимо выполнить дополнительную гидроизоляцию и утепление помещения.

Соображения безопасности

При монтаже оборудования требуется позаботиться об электробезопасности напорной установки. Независимо от места расположения она должна быть подключена к цепи заземления. При установке в колодце или внутри кессона можно использовать устройство защитного отключения.

Долговечность электрического блока зависит от наличия сетевых фильтров, источников бесперебойного питания и стабилизаторов.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб , соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Технология монтажных работ

Выбираем место

Перед тем как начать работы по установке насосного агрегата, нужно выбрать подходящее место.

Требования к нему следующие:

• Во-первых, система обязана размещаться в близи к источнику воды. Это разрешит нам обеспечить максимально действенный водозабор без утрат мощности.
• Во-вторых, устройство нужно обезопасисть от действия атмосферных осадков. Само собой разумеется, большая часть насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они очевидно не вычислены.
• В-третьих, место установки должно снабжать доступ к системе для наладки и мер по профилактике.
• Кроме этого не следует забывать, что электродвигатель насоса издает достаточно сильный шум, потому в жилых помещениях монтировать их не следует.

С данной точки зрения совершенным местом для монтажа будут подвал дома (в случае если колодец расположен в близи от фундамента), приямок либо кессон. Кроме этого возможно разместить управляющую станцию в самом колодце, закрепив ее на особой полке под горловиной.

Прокладываем трубы

По окончании того как место монтажа выбрано, нам нужно проложить трубу от дома до источника воды.

Инструкция по исполнению работ в этом случае достаточно несложна:

• Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
• На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
• Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Обратите внимание! В качестве альтернативы утеплителю возможно применять саморегулирующийся нагревательный кабель

• В фундаменте проделываем отверстие, через которое заводим трубу в подвал либо подпол.
• Присоединяем трубопровод к внутренней разводке, шепетильно теплоизолируя все участки в неотапливаемых помещениях.
• Другой конец трубы присоединяем к насосной станции через особый фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена таковой детали мала, но ее применение значительно повышает стабильность работы системы.

Подключаем агрегат

Потом нам нужно подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно несложна, и реализовать ее возможно при наличии кроме того минимальных навыков:

• Для начала готовим основание, на котором будет крепиться сама станция. оптимальнее для этого подойдет маленькой подиум, сложенный из кирпича либо отлитый из монолитного армированного бетона. Минимальная высота для того чтобы подиума образовывает около 20 см.
• Под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет действенно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
• Ножки насоса устанавливаем на резиновую прокладку и фиксируем посредством анкерных болтов с широкими шайбами.

Потом нужно присоединить водозаборный шланг.

Для подключения используем:

• Дюймовую муфту с наружной резьбой.
• Стальной либо медный уголок с наружной резьбой.
• Подходящий по диаметру обратный клапан, снабжающий равномерное поступление воды в систему.
• Соединение-«американку».

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. Наряду с этим нужно следить за герметичностью всех стыков.

По данной же методике подключаем выводящую трубу. Как было отмечено ранее, тут возможно установить неотёсанный фильтр из железной сеточки.

Оптимизировать нашу систему возможно, установив фильтр предварительной очистки перед насосной частью. Применение этого недорогого устройства разрешает продолжить срок эксплуатации насоса, потому, что попадающие в проточную секцию частички глины и песка являются основным причиной износа деталей.

Обратите внимание! Центробежные модели страдают от некачественной воды немного меньше, чем вибрационные, но и для них установка фильтра может принимать во внимание очень желательной

Предпусковая настройка

• Для регулировки давления в насос через особое технологическое отверстие заливаем около двух литров воды.
• Делаем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть обязана на 1,8 – 1,5 бар.
• В случае если отмечены отклонения от данных цифр, то нужно открыть крышку на реле давления и откалибровать его методом вращения регулировочных винтов. В большинстве случаев, на них наносится маркировка, фиксирующая направление повышения и уменьшения показателя.

По окончании того как регулировка будет закончена, насос возможно подключать для работы в штатном режиме.

Где установить

Оптимальный вариант размещения напорной станции — рядом с колодцем. Это снизит потери мощности и обеспечит стабильную подачу жидкой среды.

Установить насос можно как в отдельной постройке, так и в самом доме — в коридоре, под лестницей, на кухне. Комната должна быть просторной, здесь необходимо обеспечить хорошую вентиляцию и уровень влажности не более 80%. Если планируется поместить агрегат в подвал, помещение необходимо утеплить, поскольку температура воздуха должна составлять +5… +35°C. Кроме этого, следует позаботиться о звукоизоляции, чтобы не испытывать дискомфорт из-за шумной работы оборудования. В качестве альтернативы можно выбрать технику с накопителем большого объема, чтобы насос реже включался.

В колодце

При установке в шахте используется съемное крепление, которое фиксируется за верхнюю часть колодезного ствола, либо стеновой кронштейн в самой скважине. Главный недостаток такого варианта — функционирование механизмов в условиях повышенной влажности. Для защиты оборудования от промерзания потребуется утеплить наземную часть конструкции.

Установка в колодце.

В отдельном помещении

Размещение насосной станции в надворном строении решает проблему с шумом, но ограничивает доступ к агрегату и требует обустройства системы отопления. Установка в кессон имеет те же преимущества, что и монтаж в колодце, поскольку камеру сооружают над оголовком скважины. Данная схема размещения потребует использования гидроизоляционных материалов и утеплителя.

Внутри дома

Из-за высокого уровня шума оборудование размещают в котельной или подвале, но, если места мало, станцию устанавливают под лестницей либо в ванной. Перед началом работ в подвале необходимо выполнить дополнительную гидроизоляцию и утепление помещения.

Соображения безопасности

При монтаже оборудования требуется позаботиться об электробезопасности напорной установки. Независимо от места расположения она должна быть подключена к цепи заземления. При установке в колодце или внутри кессона можно использовать устройство защитного отключения.

Долговечность электрического блока зависит от наличия сетевых фильтров, источников бесперебойного питания и стабилизаторов.

Правила обвязки насосной станции

Обвязка насосной станции производится по следующей схеме.

1. насос с уже установленным клапаном и фильтром;
2. гидроаккумулятор;
3. система автоматического контроля.

Обвязка оборудования

Подводя итог, устанавливать станцию следует в теплоизоляционном помещении (желательно выделить под устройство отдельное помещение) или в подвале как можно ближе к скважине. Основание, на которое она монтируется, должно быть прочным, способным выдержать сам аппарат и накопленную в баке воду. Для того чтобы рассчитать мощность, следует исходить из количества пользователей системы, а также того объёма жидкости, которая требуется на бытовые нужды (для стиральной и посудомоечной машины в том числе). При правильном определении расходных параметров, если выбранное оборудование установлено верно, оно не будет работать в холостую, а при должной поддержке и систематической профилактике эксплуатационный срок прибора увеличится.

Несколько полезных советов

При работе с трубами и фитингами нельзя обойтись без уплотнения резьбовых соединений. Как ни мудрили учёные мужи, изобретая альтернативные материалы для подмотки, а традиционный лён никому превзойти не удалось! Но в подмотке льном есть некоторые хитрости и кое-какие технологические новшества. Так, для надёжной фиксации льняной подмотки, нужно взять пучок подлинней, сделать на одном конце его петлю наподобие удавки, которую накинуть на конец резьбы, затянуть её, а свободный остаток намотать по ходу резьбы.

Для надёжного уплотнения и в качестве смазки стоит воспользоваться специальной уплотнительной пастой.

Применение уплотнительной пасты

Чтобы ПЭ труба при отрезании её ножницами не продавилась и не стала овальной, не нужно пытаться отрезать её сразу. Лучше, когда лезвие слегка войдёт в пластик, повернуть ножницы вокруг своей оси, постепенно увеличивая на них давление. Тогда труба останется круглой на срезе, что упростит установку фитинга.

рмнт.ру

схема установки и подключения к колодцу

Содержание статьи:

• Подготовительный этап
• Этап установки и подключения
• Распространенные ошибки

Устройство скважины на частном участке предполагает использование хорошей насосной станции. С его помощью можно обеспечить непрерывную подачу воды в систему и поддержание стабильного давления в магистрали. Главное правильно подключить насосную станцию ​​к скважине.

Подготовительный этап

Перед тем, как запустить устройство насосной станции, необходимо провести несколько предварительных этапов работ.

Выбор типа оборудования

Подключение поверхностного эжекторного насоса

Для скважин на песок глубиной до 20 метров можно взять поверхностный насос. Он способен поднять воду с уровня до 9 метров. Повысить производительность агрегата можно с помощью выносного эжектора. При этом вода будет браться с глубины 18-20 метров, но менее мощное оборудование.

Для глубоких колодцев следует купить погружной насос. Лучший самый глубокий. Устройство представляет собой колбу, которая помещается в корпус в метре от дна. Отличными характеристиками обладает датский насос Grundfos, цена которого варьируется в зависимости от глубины погружения.

Остальное оборудование подбирается по следующим техническим параметрам:

• мощность;
производительность
• ;
• давление;
Стоимость
• .

Производительность насоса не должна превышать производительность скважины. В противном случае шахта быстро опустеет и медленно наполнится.

Выбор труб

Трубы полиэтиленовые водопроводные

Для монтажа водопровода необходимо приобрести трубы на наружную и внутреннюю магистрали. Внешнюю линию лучше прокладывать с помощью изделий ПНД. Им не страшны перепады температур, статическое и динамическое давление почвы. Они имеют гладкую внутреннюю поверхность, что обеспечивает нормальный сток воды.

Полипропиленовые трубы лучше прокладывать внутри дома. Их установка выполняется пайкой. В результате расплавленный полимер образует идеально герметичное соединение.

Выбор места размещения

Расположение насосного оборудования в забойном кессоне

Водяную станцию ​​лучше подключать к скважине как можно ближе к гидросооружению. Есть несколько основных мест, где можно установить оборудование:

• Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление. Но важно помнить, что работающая насосная станция издает очень громкие звуки, которые могут доставлять дискомфорт жильцам дома. Вам потребуется звукоизолировать подвал, чтобы установить в нем разгрузочное оборудование.
• Кессон. Это специальная защитная камера, расположенная на самом кончике колодца. Кессон удобен тем, что полностью изолирует от шума всех жильцов дома, защищает технику от атмосферных осадков, холода, вандалов. С камерой можно не опасаться, что влага негативно повлияет на стены подвала, даже если речь идет о конденсате.

Существует несколько важных принципов, которых следует придерживаться при выборе места для установки насосной станции:

• Рекомендуется устанавливать оборудование как можно ближе к источнику.
• Доступ к технологиям должен быть бесплатным круглый год.
• Важно обеспечить хорошую вентиляцию.

Большинство мастеров все-таки предпочитают кессон. Кроме того, при определенных условиях его монтажа и прокладки трубопровода можно немного сэкономить на расходных материалах.

Варианты подключения станции

Подключение насоса через скважинный переходник

Существует два способа подключения насосной станции к трубопроводу:

• Через скважинный переходник. Это устройство, являющееся своеобразным переходником между заборной трубой в исходной шахте и водопроводными трубами снаружи. Благодаря забойному адаптеру можно провести линию от гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на строительстве кессона.
• Через голову. В этом случае придется позаботиться о качественной изоляции верхней части источника. В противном случае при отрицательных температурах здесь будет образовываться лед. Система перестанет работать или сломается в одном из мест.

Для подключения насосной станции к колодцу необходимо использовать только качественную арматуру, фитинги, герметик. В противном случае не исключены утечки в системе.

Этап монтажа и подключения

Подготовка траншеи для водопровода

Начинать монтаж водонасосного оборудования с устройства трубопровода. Для внешней линии стоит вырыть траншеи по заранее составленному плану. Глубина канала ниже уровня промерзания грунта. Если это невозможно из-за особенностей рельефа или высокого уровня грунтовых вод, обеспечьте качественное утепление магистрали. Лучше использовать скорлупы из полистирола.

При вводе трубопровода в дом делается техническое отверстие в фундаменте с помощью коронки перфоратора. Зазор усилен стальной втулкой. Все зазоры тщательно заделываются и изолируются. Именно ввод магистрали в дом может стать тем мостиком холода, который в дальнейшем приведет к замерзанию воды в системе.

Внутренняя разводка линии выполняется последовательным или коллекторным способом. Первый вариант предполагает ответвление трубы к каждому сантехническому прибору от основной магистрали. Расход материалов минимальный. А вот напор в водопроводе будет нестабильным при одновременном открытии двух и более кранов. Коллекторная разводка обеспечивает хороший напор вне зависимости от количества рабочих точек сантехники, но приводит к перерасходу средств.

Обратная засыпка наружного водопровода выполняется без уплотнения грунта. Они просто льют его, когда он провисает.

Погружное оборудование

Схема установки погружного насоса

Схема подключения насосной станции к скважине для частного дома с глубинным насосом относительно проста. При использовании скважинного адаптера работа выполняется следующим образом:

• К выходному патрубку глубинного насоса крепится водоподъемный шланг. Сделайте это с помощью фитингов. Длина шланга должна соответствовать высоте обсадной трубы от места размещения насоса до внутренней части скважинного переходника.
• Одновременно на земле протянуты силовой кабель и предохранительный трос. Во избежание запутывания в обшивке все три элемента стягиваются строительными струбцинами с шагом 1 м. Важно избегать натяжения или провисания хотя бы одного из них.
• В кожухе ниже уровня промерзающего грунта сделать техническое отверстие для выхода адаптера.
• Шланг подачи воды, идущий от насоса, крепится к задней части адаптера. Блок осторожно опускают в исходную шахту и с помощью специального ключа вставляют переходный элемент в проделанное отверстие.
• Снаружи приклеен ко второй части и хорошо затянут.
• На данном этапе осуществляется монтаж насосной станции (гидроаккумулятор, манометр, реле давления). Резервуар необходимо надежно зафиксировать, притянув его к основанию анкерными болтами.
• К входному патрубку аккумулятора подсоединяется патрубок, выходящий снаружи забойного адаптера. Перед входом в бак монтируется обратный клапан. Он предотвратит вытекание воды из привода.
• От выхода бака протягивается линия подачи воды, устанавливается еще один обратный клапан в метре от бака. Все стыки должны быть соединены с использованием герметика.

При подключении насосной станции через оголовок шланг подачи воды выводится через его верхнюю часть, а страховочный трос крепится к карабину с его внутренней стороны.

Поверхностный насос

Схема подключения поверхностного насоса

Последовательность подключения насосной станции к поверхностному насосу выглядит следующим образом:

• Блок и аккумулятор расположены близко друг к другу.
• К входному патрубку насоса подключен шланг для забора воды. На его конец надевается фильтр грубой очистки.
• Труба опущена до нужного уровня шахты.
• Гидроаккумулятор и насос соединены между собой отрезком трубы, оснащенным обратным клапаном.
• Следующим пунктом поэтапного подключения насосного оборудования является монтаж магистрального водопровода.

Запуск оборудования никогда не выполняется всухую. Сначала нужно залить воду в гидроаккумулятор и прокачать через специальные технические отверстия и только потом дать агрегату прокачать.

Включение станции

При первичном пуске оборудования необходимо отрегулировать рабочее давление гидроаккумулятора. Для нижнего параметра оптимален показатель 1,5 атм. Для верхней границы — 3-3,5 атм. При этих параметрах насос полностью подключается и отключается, обеспечивая нормальную работу системы.

Давление регулируется манометром и реле. Ручки закручиваются по стрелкам, указанным напротив них.

Если после регулировки давления насосная станция работает без сбоев, на стыках нет протечек, то можно засыпать траншею наружного водопровода.

Блок управления размещается в непосредственной близости от насоса и гидравлического бака.

Распространенные ошибки

Установка фитингов вручную может привести к утечке

При установке насосной станции мастера могут допустить такие огрехи:

• Отсутствие обратных клапанов на всех вводах в оборудование. От этого вода будет постоянно вытекать обратно, что приведет к некорректной работе станции.
• Отсутствие запаса длины трубы. Стоит учитывать все повороты трассы, подъезды к дому. Лучше взять отрезок с запасом, чем увеличивать количество соединений или количество потребляемых отрезков трубы.
• Стыковочные резьбовые соединения без шпонки. Даже если мастер недюжинной силы, лучше стягивать элементы специальным инструментом. В противном случае может произойти разгерметизация линии.
• Отсутствие контроля давления в гидроаккумуляторе. Это приводит к перерасходу электроэнергии, сгоранию насоса, нестабильному давлению в водопроводе.
• Игнорирование системы фильтрации. Колодезная вода требует хорошей очистки. Даже если визуально он полностью прозрачен. Тип фильтра выбирается после лабораторного анализа. Наиболее оптимальными являются установки обратного осмоса, разделение колб у которых позволяет проводить сразу несколько стадий очистки жидкости. Подключайте такие фильтры под раковиной с выводом отдельного крана для питьевой воды.

При соблюдении всех вышеперечисленных рекомендаций мастер может самостоятельно подключить насосную станцию ​​для абиссинского колодца (скважина-игла) на даче или источник на песок.

Водоснабжение загородного дома из скважины: советы, схемы и видео

Как провести воду в дом из скважины

Схема водоснабжения частного дома из скважины с погружным насосом

Если для компенсации перепадов давления используется принудительная циркуляция жидкости, необходим гидроаккумулятор. Как правило, это контейнер, разделенный гибкой перегородкой. Его не нужно дополнительно настраивать и обслуживать на протяжении всего срока службы. Для контроля давления в необходимых местах устанавливаются манометры и реле.

Ввод в колодец труб ПНД (полиэтилен низкого давления)

На этом рисунке показано, как защитить водопровод частного дома от замерзания в зимний период. При наличии в здании подвала (цокольного этажа) траншея углубляется до нужного уровня.

Установка накопительного бака

Схема подключения и состав оборудования

В данном варианте подача воды из скважины оборудована накопительным баком. Устанавливается в помещении под крышей для создания циркуляции жидкости в рабочих контурах под действием силы тяжести. При недостаточном напоре автоматически включается дополнительный насос.

Данное решение упрощает задачу поддержания постоянного напора системы водоснабжения частного дома из скважины. Однако возникает нагрузка на несущий каркас здания, и сложность системы возрастает. Необходимо утепление чердака.

Применение насосной станции

Основные элементы системы водоснабжения

На рисунке показано, как подать воду в дом из колодца с помощью насосной станции. Данная специализированная методика состоит из следующих функциональных блоков:

• гидроаккумулятор;
• насос;
• манометр;
• контроль и электроника управления;
• соединительные трубы.

Такое оборудование для водоснабжения частного дома из скважины отличается хорошей согласованностью рабочих частей, так как подразумевается заводская сборка.

Для информации! Специалисты отмечают относительно небольшой объем стандартных баков (до 15-20 литров). Иногда необходимо установить емкости большего размера.

Как сделать водопровод из скважины: зимний вариант водопровода

Если на вашем участке расположен глубокий колодец, вы можете лишить себя всех затрат на водоснабжение. Летом для подачи воды используются гибкие шланги. Зимой нужно использовать трубы из металла, пластика или металлопластика. Важно тщательно утеплить систему, чтобы она не деформировалась под воздействием отрицательных температур.

Процесс организации зимнего водоснабжения из скважины состоит из нескольких этапов.

Подготовительный этап

Перед началом работ следует произвести ряд расчетов, которые позволят определить количество и тип материалов, сопутствующих устройств и комплектующих. На подготовительном этапе необходимо сделать следующее:

1. Рассчитать суточную потребность в воде. Для этого учитывается количество потребителей, которые будут одновременно подключены к системе.
2. Если в помещении стоит газовая колонка, к расчетам добавляется давление для запуска оборудования.
3. На основании полученных данных рассчитываются диаметр и материал труб. Специалисты рекомендуют использовать металлопластиковые конструкции, так как они надежно защищены от ржавчины и гниения.
4. Насосное устройство используется для поддержания давления. Его производительность выбирают с учетом расчетов.

Для обустройства зимнего водопровода на даче из скважины следует обратить внимание на уровень поверхностных вод в засушливое время года. Важно подготовить проект с учетом геометрических параметров трубопровода. В него входит длина труб, количество муфт, фитингов и других крепежных элементов, которые будут задействованы в процессе монтажа.

При прокладке водопровода для зимнего использования необходимо приобрести тепло- и гидроизоляционные материалы. Силовой кабель и насос включены в смету.

Устройство и утепление входа в дом

При наличии отверстий или тоннеля в фундаменте процесс прокладки труб от колодца до дома упростится. При этом вам не придется их утеплять.

Другая схема монтажа предполагает вывод трубопровода на поверхность по периметру стены. В этом случае потребуется организовать монолитную железобетонную плиту, как для смотрового колодца. Кирпич используется для возведения стен.

Вертикальная труба тщательно изолирована для защиты воды от замерзания в холодную погоду. В стену или фундамент монтируется втулка, диаметр которой превышает сечение трубы. Через это отверстие в дом вводят трубопровод. При этом нельзя делать это вместе с канализацией. Оптимальное расстояние между этими конструкциями – не менее 15 см.

Монтаж оборудования

Для прокладки водопровода потребуется приобрести не только насос, но и такие устройства:

1. Гидроаккумулятор.
2. Манометры.
3. Фильтрующие системы для очистки источников загрязнения.

Гидроаккумулятор представляет собой специальный резервуар, в котором хранится вода. Он также осуществляет автономный пуск и останов насоса. При снижении давления в этом резервуаре срабатывает датчик и включается насосное оборудование.

После восстановления нормального давления установка выключается, что позволяет экономить на электроэнергии.

Завершающий этап

Перед рытьем ямы необходимо провести пусконаладочные и контрольные испытания насосной станции. На этом этапе следует оценить давление в трубах. Если она соответствует требуемым значениям, можно включить подачу воды и открыть все краны. Запас давления должен быть достаточным для подачи жидкости ко всем бытовым потребителям.

После закрытия кранов убедитесь, что трубопровод не поврежден и не протекает. Если проблем нет, можно приступать к заполнению трубы. Колодец накрывают крышкой, которая изолирует его от листьев, грязи и пыли. Зимой его защищают от холода, чтобы предотвратить повреждение трубы льдом.

Порядок подбора оптимальной модели насоса

Интересуетесь, как сделать водопровод на даче из скважины своими руками, вам необходимо выбрать подходящий насос, который будет подавать воду в дом. На этапе выбора следует учитывать оптимальную производительность, мощность и тип источника водоснабжения на даче.

Погружной насос

Наибольшим спросом пользуются погружные (глубинные насосы). Они характеризуются бесшумной работой и размещаются внутри скважинной системы. Такое оборудование оснащено контролем пресса и защитой от сухого хода.

Все технические характеристики и правила эксплуатации указаны в техпаспорте. Чтобы насос перекачивал только чистую питьевую жидкость, он должен быть оснащен мощными фильтрами.

Насос внешний

Для организации колодезного водоснабжения на даче своими руками можно также приобрести внешний (поверхностный) насос. Однако при перекачивании воды он сильно шумит, поэтому для устройства необходимо использовать специальное помещение с хорошей шумоизоляцией.

Водоснабжение из скважины. Плюсы и минусы

Воду можно набрать ведром
Бурение колодцев является популярным решением для водоснабжения частных домов, но во многих случаях предпочтение отдается воде из колодца. Например, в непредвиденных обстоятельствах можно легко добыть воду с помощью ведра.

Стоимость рытья колодца значительно дешевле бурения. При этом для организации колодца не требуется особых навыков и специфических знаний; такую ​​работу можно выполнить самостоятельно.

Если скважина построена правильно, то она способна долгие годы абсолютно бесплатно давать качественную воду.

Кроме того, не требуется разрешения соответствующих государственных органов.

Следует понимать, что забор воды в колодец происходит из близких по сравнению со колодцем горизонтов почвы. В связи с этим существует вероятность повышенного содержания примесей в воде из скважины. Для улучшения его качества желательно пройти фильтрацию. Кроме того, скважину необходимо ежегодно чистить.

Станция скважинная насосная: выбор, установка и подключение

Использование насосной станции при заборе воды из шахтной скважины значительно повышает уровень комфорта загородной жизни. Процесс наполнения емкостей для приготовления пищи и гигиенических процедур занимает несколько минут и не требует от хозяев ни малейших усилий. Вам не кажется, что экономия энергии и времени крайне полезна?

Всем, кто стремится к эффективному обустройству сайта, предлагаем тщательно отобранную информацию. Здесь вы найдете информацию о том, какая насосная станция для скважины станет идеальным решением. Мы расскажем, как установить оборудование и произвести подключение.

В статье подробно описан монтаж системы водоснабжения на базе насосной станции. Нюансы подключения водопровода и электрической части были тщательно разобраны. Предлагаемая к рассмотрению информация прекрасно дополняется фото-подборками, схемами и видео.

Содержание статьи:

• Плюсы и минусы насосной станции
• Выбор мощности и модели
• Определение места установки
  • Вариант №1 — установка непосредственно в колодец
  • Вариант №2 — кессон или отдельное помещение
  • Вариант №3 — внутри дома
• Требования к монтажу основного блока
• Устройство водопроводной сети
  • Заборная часть системы водоснабжения
  • Водоснабжение после насосной станции
• Пуско-наладочные работы и испытания станции
• Выводы и полезное видео по теме

Плюсы и минусы насосной станции

У насосной станции Есть минусы и плюсы. Во-первых, это очень удобно – все основные механизмы собраны в едином блоке, а значит, просты при приобретении, наладке, установке, обслуживании.

Требует минимум дополнительных затрат. Система имеет врожденный иммунитет к гидроударам – скачкам давления при открытии и закрытии подающих клапанов.

Минусов всего два, и оба незначительные. Установка шумная. Второй относительный минус – невозможность без дополнительных механизмов подъема воды с глубины свыше 8-10 метров.

Применение насосной станции для забора воды из колодца целесообразно, если глубина водного зеркала в нем не более 7 — 8 м. Оборудование может располагаться в ближайшем боксе или в шахте колодца

Шум нейтрализуется условиями монтажа и размещения. Глубина подъема может быть увеличена за счет введения дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но повышает шумность всей конструкции. Как уже было сказано, к этому недостатку относятся с вниманием к установке и размещению.

Насосная станция не требует много дополнительных деталей и механизмов — фильтр очистки лучше ставить после станции, а не перед

Мощность и выбор модели

Даже небольшая и маломощная установка способна обеспечить солидную производительность достаточно для подачи воды нескольким потребителям. Спорить о достоинствах той или иной марки совершенно бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.

Основным фактором, влияющим на производительность, является объем привода — насос работает с перебоями. Его задача — накачать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.

Но расход и давление в сети уже поддерживаются гидроаккумулятором. Следовательно, чем он больше по объему, тем меньше срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.

Фотогалерея

Фото

Насосная станция КАЛИБР СВД-310/2

Насосная станция ВИХРЬ АСВ-800/19

Насосная станция Марина АПМ 100/25

Насосная станция Metabo H1

G2 0 900 H1 000 также следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Поэтому только часть объема резервуара заполнена водой. А при выключенном насосе потребитель может рассчитывать только на него.

Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.

А схематично это выглядит так:

• один-два человека или дача, где всего один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
• три-четыре человека уже должны смотреть размеры от 50 литров и более;
• более 5 человек — минимальный объем бака 100 литров.

Помимо характеристик производительности, которые необходимо учитывать, существуют дополнительные опции. Например, наличие реле сухого пуска. В конструкции он не обязателен, но вполне способен при определенных условиях продлить срок службы станции или предотвратить ее выход из строя. К сожалению, это немного увеличивает стоимость и сложность системы.

При выборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема

Определение места установки

Напорную станцию ​​лучше всего размещать как можно ближе к точке забора. В этом случае инерция системы снижается. Она быстрее реагирует на потребление воды и быстро ее восполняет.

То есть вся система работает более ровно, без скачков давления, стабильнее. Так что в идеальном мире лучшим решением будет установка в скважине насосной станции. Что не всегда возможно.

При компактной установке насосная станция занимает очень мало места и для нее достаточно легко найти место установки

Вариант №1 — установка непосредственно в скважину

Ат решает проблему удаления станции от источника. Шум механизмов также никак не влияет на комфортную эксплуатацию – двигатель работает вне жилого помещения.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — в основном повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта – из-за образования конденсата.

Установка станции внутри ствола колодца может быть выполнена двумя способами:

• съемное крепление с креплением за верхнюю поверхность ствола колодца;
• настенный кронштейн в багажнике колодца.

Оба метода примерно эквивалентны. Первый немного проще, второй компактнее. Оба они мешают другим методам подъема воды — ведром, например, уже неудобно манипулировать, и неизбежно капание воды не прибавляет срок службы станции.

Дополнительно колодцу потребуется изоляция наземной части. Конечно, температура воды и грунта на такой глубине неизменно положительна, но возможно поверхностное, локальное замерзание воды и образование льда – даже это насосной установке совершенно противопоказано.

При такой установке возможна только летняя эксплуатация — зимой без утепления оборудования могут возникнуть проблемы

Вариант №2 — кессон или отдельное помещение

Также возможен вариант установки насосной станции в специальный сервисный колодец, вырытый из основного, служащего для водоснабжения — это называется установка в кессоне. Альтернативой ему станет установка оборудования в наземных офисных помещениях.

Кессонный способ установки имеет те же преимущества, что и установка непосредственно в скважину. Тихо, близко к забору, удобно. Чаще всего кессон монтируется как можно ближе к колодезным кольцам — естественно, с гораздо меньшей глубиной.

Из отрицательных моментов стоит отметить возможность образования конденсата. И утепление нужно серьезное, и самое основательное. И, по возможности, борьба с конденсатом. Это все при максимально качественной гидроизоляции – влажность грунта в кессоне совершенно не нужна.

Существуют также обязательные меры по предотвращению попадания внутрь кессона талых или дождевых вод — в большинстве случаев они решаются конструкцией люка. В остальном придется повозиться.

Строительство наземного хранилища специально для насосной станции с технологической точки зрения достаточно простое. Но здесь требуется утепление. А поскольку расположение наземное, к необходимости теплоизоляции добавляются проблемы с отоплением. В помещении, где монтируется насосная станция, недопустимы минусовые температуры.

Если насосная станция монтируется в отдельном хозяйственном помещении, она должна быть утеплена

Вариант №3 — внутри дома

Третий вариант размещения — внутри дома, в котором организовано водоснабжение. Из-за шумности оборудования его лучше всего устанавливать отдельно – обычно для этих целей используется котельная или подвал. Но, в условиях нехватки места, установку можно производить в ванной или прачечной, подвале или под лестницей.

В любом случае следует позаботиться о звукоизоляции. В противном случае жить в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в цокольном этаже, то следует проверить необходимость дополнительной гидроизоляции. Если в подвале сыро.

Когда насосная станция монтируется в доме, всегда помним о снятии с подающего колодца. Этот фактор также может скорректировать точку установки уже относительно внутренней географии дома.

Если вы не можете найти тихое место для станции, можно пойти другим путем и выбрать модель с большим гидроаккумулятором — насос будет включаться реже

Требования к установке основного блока

Непосредственно сама станция должна также устанавливаться по определенным правилам. Он прикручен к основанию. Основание желательно бетонное. Допускается жесткая стальная рама из профильного проката. Его конструкция сварная или болтовая.

Очень полезно установить эбонитовую прокладку из толстого листа — такой амортизатор снизит ударные нагрузки при включении и снизит уровень шума.

Значительно реже для этой цели применяют амортизаторы из пружинной стали, размещаемые под основанием, по типу крепления эксцентрикового возбудителя вибростола.

Но такое крепление при малейшем ослаблении или разрегулированности способно сломать гнезда крепления на основании станции и создать лишние нагрузки на — слишком велика амплитуда колебаний. Так что лучшим вариантом будет лист жесткой резины толщиной до 3 сантиметров. Жесткость примерно такая же, как у протектора летней автомобильной шины.

Важно уделить должное внимание электрической части. Обязательно подключение корпуса станции к контуру заземления – независимо от выбора места установки. Очень помогает применение УЗО (автомат защитного отключения – второе название этого механизма «устройство дифференциального тока») – особенно если выбран вариант с кессоном или установка производилась непосредственно в скважине.

Нет смысла излишне усложнять схему подключения. Делаем только то, что необходимо

Станция в любом случае должна иметь индивидуальную защитную электрическую цепь — как минимум автоматический выключатель с током срабатывания несколько выше номинального пускового тока установки.

Кроме того, на срок службы электрической части станции положительно влияет наличие стабилизаторов, сетевых фильтров и источников бесперебойного питания. Может быть, на сам двигатель они и не смогут оказать существенного влияния, но для электроники в составе блока автоматики станции такое дополнение будет весьма кстати.

Устройство водопроводной сети

Технически подключение насосной станции к колодцу можно разделить на два участка. До и после станции. Между ними есть важное различие. Образно говоря: на станцию ​​- сфера влияния самой помпы.

После станции это зона заботы гидроаккумулятора, так как именно он отвечает за расход воды и создание давления в водопроводе. Поэтому проще рассмотреть их по отдельности. Более того, они могут использовать самые разные трубы.

Насосная станция очень проста — для успешной работы нужно только правильно ее подключить

Заборная часть водопровода

Эта часть общего контура находится между насосной станцией и колодцем. Именно через него осуществляется забор воды и питание системы. Его устройство простое, но есть несколько важных моментов.

Чаще всего на забор идет труба ПНД диаметром 32 мм. Подающая труба такого сечения не будет создавать лишних нагрузок на насос. Пластиковая труба легче переносит замерзание, гидроудары. Не боится коррозии. Поэтому предпочтительнее в такой роли. Один конец опускается в воду, второй подключается к станции.

Со стороны воды к трубе крепится обсадная муфта. На него накручивается обратный клапан, не позволяющий потоку воды двигаться обратно в скважину. Таким образом, клапан предотвращает опустошение системы – она всегда остается полной.

На клапан необходимо навинтить специальный сетчатый наконечник. Сетка играет роль фильтра грубой очистки, задерживающего песчаную взвесь и крупные фракции, которые могут находиться в воде.

Чаще всего обратный фильтр имеет резьбу штуцера на дюйм. Так вот в этом агрегате требуются муфты с переходом 32 — 1PH.

Трубу лучше вынимать из колодца на уровне ниже глубины промерзания грунта. Можно утеплить трубу и провести через верх, но все же лучше пустить ее в дом на глубине. Если такой возможности нет, то теплоизоляционную оболочку хорошо дополнить специальным электронагревателем для труб – он предотвратит замерзание воды.

Лучшим материалом для заборной линии можно считать трубу ПНД — благодаря удобной фурнитуре сборка цепи будет выглядеть как простой конструктор

Труба проложена под землей на глубине ниже расчетного промерзания. Чаще всего это значение составляет 1,4 – 1,8 метра. Зависит от региона. Заход в дом лучше делать на одинаковую глубину. Если не получится, то ввод надо заизолировать, причем очень и очень тщательно. Изоляция должна начинаться снова ниже глубины промерзания.

Когда через траншею проводят трубу, то перед тем, как засыпать ее грунтом, неплохо было бы засыпать ее песком. Песчаный слой не даст серьезных преимуществ в дренаже или подобных вещах, но впоследствии может послужить хорошим индикатором — песок при копании будет сигнализировать о близости трубы.

Подающая труба заканчивается обжимной муфтой с переходом на дюймовую резьбу для присоединения к станции. На этом месте неплохо было бы поставить еще дополнительный сетчатый фильтр (опционально) и штуцер разборный «американка». Уже надо — нужно на случай профилактики или ремонта станции. Запорная арматура и дополнительные системы очистки воды на этом участке не нужны.

При организации водоснабжения из скважины на даче необходимо предусмотреть возможность консервации системы. Перед входом в насосную станцию ​​нужен сливной кран или американка для разборки трубопровода

Подача воды после насосной станции

Выход насосной станции обычно имеет резьбу 1 дюйм. Но этот диаметр не так важен при установке системы — его можно легко уменьшить до полдюйма. Линия подачи больше не управляется насосом, а гидроаккумулятором. Поэтому возможное увеличение нагрузки из-за меньшего сечения трубопровода роли не играет.

Очень многие при монтаже ставят переходную лапку с дюйма на полторы — экономя таким образом деньги на дальнейшей сборке системы, так как трубы и фитинги меньшего диаметра дешевле.

В подошву вкручивается запорный шаровой кран на случай проведения профилактических и ремонтных работ с системой. Из шарового крана через разборную «американку» уже делают выход в водопровод дома. Его особенности уже зависят от того, какие трубы используются в доме – полипропиленовые, металлические или традиционные металлические трубы.

Обратный клапан должен быть снабжен сетчатым фильтром — без него клапан быстро выйдет из строя

Сразу после запорного шарового крана также вставляется колба с фильтром очистки воды. Ставить его на СТО нецелесообразно. Лучше работает с равномерным потоком воды, что возможно только после — на подаче на станцию ​​вода движется слишком импульсивно, с большей пиковой мощностью. После аккумулятора его движение более предсказуемо и стабильно.

Фильтр также необходимо отрезать от системы кранами — в случае замены. И здесь неплохо предусмотреть обходную линию — на случай, если эта замена по тем или иным причинам затянется. Естественно, этот обход тоже должен перекрываться. В противном случае через него всегда будет идти поток воды – по правилу наименьшего сопротивления.

После фильтра уже возможно разветвление магистрали — на холодное и горячее водоснабжение, на подающую ветку на систему отопления и так далее. Перед фильтром можно сделать кран для нужд полива участка – растения не так требовательны к качеству воды, как человек. Для других целей лучше пустить подготовленную воду.

Характеристики фильтра зависят от характеристик воды в колодце. Их можно определить после заключения о составе воды. Иногда может потребоваться даже несколько фильтров — например, против известковых включений и железистых соединений. Универсальных типов в природе не существует.

Если планируется только сезонная эксплуатация системы водоснабжения (например, в загородном доме), то следует установить арматуру для опускания системы. Обычно это простой постукивание по самой нижней точке.

Обратный клапан является одним из важнейших элементов всей системы и им нельзя пренебрегать.

Пуско-наладка и проверка станции

Первый запуск после установки или восстановление системы после долгой «сухой» несложный, хотя и требует определенных манипуляций. Его назначение – заполнение системы водой до первого включения в сеть.

Это простая процедура, не требующая специальных навыков. На насосе есть заглушка, которую необходимо открутить. В отверстие, через которое заполняется система, вставляется простая воронка – важно заполнить подводящий патрубок и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха.

Налить воду на горлышко пробки, затем снова закрутить. Затем с помощью простого автомобильного манометра проверьте давление воздуха в гидроаккумуляторе. Система готова к запуску.

Чтобы было проще тестировать насосную станцию, мы подготовили для вас 2 галереи.

Часть 1:

Галерея изображений

Фото

Для проверки работоспособности и технических характеристик устанавливаем насосную станцию ​​возле скважины

Арматура (элементы для присоединения водопроводных труб или шлангов к агрегату) в комплект не входит комплект, поэтому мы приобретаем их отдельно

К верхнему отверстию гидроаккумулятора подсоединяем трубу, по которой вода будет поступать к точкам разбора в доме (душ, унитаз, раковина)

Также подсоединяем шланг или трубу для забора воды из колодца в боковое отверстие

Не забудьте оборудовать конец заборной трубы обратным клапаном, обеспечивающим стабильную работу и необходимое давление

Перед заливкой воды в трубу проверяем герметичность всех соединений — прилегание посадки и качество затяжки накидных гаек

Для проверки качества насосной станции наполняем бак чистой водой. При установке насоса на скважину проверяем, позволяет ли уровень воды использовать насос

Перед началом работ заливаем 1,5-2 литра воды в насосное оборудование через специальное отверстие

1 этап — установка насосной станции в выбранном месте

Этап 2 — Установка арматуры системы водоснабжения

Этап 3 — подключение системы, обеспечивающей дом водой

Этап 4 – подсоединение трубы, ведущей к колодцу

Этап 5 – установка обратного клапана на конец трубы (шланга)

Этап 6 – Проверка всей системы на герметичность

Этап 7 – заполнение резервуара воды (или проверка уровня воды в колодце)

Этап 8 — набор воды для создания нужного давления

Часть 2:

Галерея изображений

Фото

Конец трубы (шланга) с обратный клапан опущен в бак с водой (или колодец)

Чтобы станция заработала, осталось подключить блок питания. Находим шнур питания, разматываем и вставляем в розетку 220 В

Не забываем нажать кнопку «Старт», которая обычно находится сбоку корпуса

Включаем прессостат, чтобы запустится насос, и подождите, пока стрелка манометра не достигнет нужного уровня

Когда давление в гидроаккумуляторе достигнет нужного уровня, он автоматически отключится

Для проверки правильности работы насосной станции включаем один из кранов, например, в ванной или на кухне

Следим за работой насосной станции, обращаем внимание на расход воды, силу напора , производительность

Когда вода в баке (или в колодце) заканчивается, автоматически срабатывает защита от сухого хода и насос перестает работать

Шаг 9 — опускание конца шланга в воду

Шаг 10 — подключение станция к энергосистеме

Шаг 11 — ввод в эксплуатацию нажатием кнопки

Шаг 12 — запуск реле давления

Шаг 13 — Аккумулятор набирает заданное давление

Шаг 14 — открытие крана на точке подачи воды

Шаг 15 — Проверка работоспособности станции

Шаг 16 — Автоотключение при сухом ходе

Выводы и полезное видео по теме

Небольшая видеопамятка по установке насосной станции:

В дальнейшем насосная станция не требуется особый уход или повышенное внимание. И при соблюдении правил монтажа и эксплуатации служит долго и надежно.

Вы уже сталкивались с подбором и установкой насосной станции для скважины и не могли бы вы дополнить наш материал дельными советами? Пожалуйста, поделитесь своим опытом и знаниями с посетителями сайта в блоке ниже.

Подключение насосной станции к скважине со своей. Насосная станция своими руками. Прокладка электроснабжения насосной станции по улице

Система водоснабжения в загородном доме считается одной из самых важных, поэтому ее монтируют в первую очередь. Благодаря современным технологиям можно создать эффективное водоснабжение, которое обеспечит все потребности семьи. Обязательным элементом водопроводной системы является насосная станция, которую можно сделать своими руками. Приглашаем вас узнать какие бывают насосные станции для дома и схемы подключения.

Что такое насосная станция

Насосные станции различаются по типу. Они бывают промышленными и бытовыми. Промышленные станции
устанавливаются только специалистами, а бытовая станция подходит для использования в домашних условиях. Такая станция обеспечивает стабильную подачу воды для питья, использование воды для хозяйственно-бытовых нужд, а также подачу воды в систему отопления.

Подключение данной установки зависит от типа водопровода. Есть три вида родников, это центральный водопровод, колодец и колодец. Насосная станция работает в автоматическом режиме или управляется вручную. Это напрямую зависит от количества потребляемой ежедневно воды.

Где установлена ​​насосная станция?

Станция водоснабжения дома может быть установлена ​​в цоколе, цокольном этаже, кессоне или отдельном помещении. Если станция установлена ​​в подвале, она защищена от попадания влаги при любом возможном затоплении или подъеме грунтовых вод. Для этого монтируется полка или подставка. Станция не должна касаться стен. Также в помещении должно быть отопление.

Если это кессон, то он предварительно утеплен. Станция располагается ниже глубины промерзания грунта, не менее 20 сантиметров. Глубина кессона должна быть около 2 – 2,5 метров. Если длина скважины 10 метров, подойдет однотрубная станция. Если она составляет 20 метров, то устанавливается двухтрубная эжекторная станция.

Схема подключения насосной станции

Для сбора эжектора, то есть литого блока с 3 штуцерами, в него вставляется сетчатый фильтр. Выжимка диаметром 32 мм, надетая сверху на выбрасыватель и закрепленная на пластиковой втулке. Привод состоит из двух частей со специальными переходниками. На выходе к нему крепится бронзовая муфта. Муфта соединяет ракель с полиэтиленовой трубой. Для надежности на резьбу наматывается (наносится) уплотнитель из льна, ленты, пасты.

Траншея вырыта глубже, чем промерзает грунт. В готовую траншею укладывается труба. Его длина должна идти с запасом. Если трубы нет на складе, впоследствии трубопровод может дать течь. Все возможные повороты и изгибы, толщина стен, все нужно учитывать. Для обсадной трубы необходимо надеть на нее головку. Если головы нет, можно взять колено с небольшим наклоном. Для соединения трубы с эжектором используются специальные муфты. Второй конец заводят в колено с наклоном 90 градусов. Образовавшееся пространство запенивается монтажной пеной. После этого труба соединяется переходниками с углом наклона 90 градусов и выравнивается с трубой снаружи.

Схема подключения насосной станции

Эжектор размещается в колодце (скважине) на заданной глубине. Головка фиксируется армированной лентой на обсадной трубе, другой материал не подходит. Если давление в гидроаккумуляторе падает ниже 1,2 атмосферы, необходимо повысить давление с помощью автомобильного насоса или компрессора.

При необходимости или желательном подключении насоса к центральной магистрали, например, для подачи воды в систему отопления или когда в скважине не хватает воды для постоянного напора, необходимо установить накопитель танк в виде танка. Также может быть нехватка воды из-за старого оборудования или роста семьи (повышенное потребление воды).

Готовится место для соединителя водопровода. Конец выходной трубы из магистрали соединяется с приводом. Из водохранилища вода подается на вход насосной станции. На выходе трубопровод подсоединяется к хоз.

Посмотреть видео: Автономная система водоснабжения. Насосная станция и накопительный бак

Когда данные манипуляции проделаны, осуществляется монтаж электропроводки. Затем оборудование настраивается. Давление выравнивается. В улитку через специальное отверстие вливается небольшое количество воды. При включении и выключении насоса проверяйте давление. Для начала работы должно уйти 1,5 барреля, для окончания около 2,7 барреля. Если показатели не совпадают, давление снижается. Для этого с реле насоса снимается крышка и закручивается винт в ту или иную сторону.

Для долговечной работы насоса необходимо установить фильтр. Для выбора подходящего фильтра вода анализируется на все содержащиеся в ней компоненты. Все вредные примеси необходимо очищать перед подачей воды в насос. Для этого на всасывающем устройстве станции устанавливается фильтр. Песок и глина, если они попадут в насос, вскоре приведут к его поломке. Вибрационная насосная станция в этом случае выходит из строя быстрее всего.

Как сделать водопровод дома

Любой фильтр понижает давление, давление становится меньше. Чтобы свести это к минимуму, необходимо регулярно чистить фильтр. В противном случае грязный фильтр забьется и насос сломается. При покупке качественного оборудования для водоснабжения и его правильной установке в скором времени вся система окупит себя и будет работать без перебоев.

Теперь вы знаете особенности установки насосной станции , поэтому если вы хотите сэкономить, можете установить ее самостоятельно. Воспользуйтесь пошаговой схемой и советами из этой статьи, тогда в вашем доме или на даче будет полноценная сантехника. Улучшите собственный загородный дом, тогда вы сможете оставаться в нем не только на выходные, но и провести полноценный отпуск с семьей.

Владельцам загородных домов, как правило, приходится сталкиваться с проблемой подачи воды не только для бытовых нужд, но и для полива сада и огорода. Если участок дачный и используется только летом, а семья состоит из двух человек, то в этом случае можно приобрести обычный бытовой насос. Этот агрегат с легкостью обеспечит своих владельцев необходимым количеством воды.

Для обеспечения живительной влагой большой семьи, да к тому же, если потребность в этом возникает не только летом, а круглый год, просто так вопрос не решить. В этом случае потребуется устройство всей водопроводной сети, бесперебойная работа которой станет возможной только в случае установки бытовой, малогабаритной насосной станции. С его помощью можно решить все вопросы водоснабжения, доставив его в точки разбора быстро и без перебоев.

Для тех, кто хочет сэкономить и подключить насосную станцию ​​своими руками, предназначена эта статья.

Необходимость установки

Зачем нужна насосная станция для загородного дома? Любое такое устройство способно самостоятельно откачивать из источника и доставлять воду в любую точку ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водоснабжения при недостатке мощности глубинного или поверхностного насоса, являющегося основным.

Каковы преимущества станций? Они заключаются в возможности работы некоторое время даже при отключении электропитания. Привлекательно и то, что устройство способно создавать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат имеет малый вес, что позволяет устанавливать его в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и выключаясь. Эта функция значительно снижает износ оборудования. Насосная станция будет работать долго, при этом избавляя от необходимости носить воду вручную.

Устройство и принцип работы

Человеку, хоть немного разбирающемуся в технике, не составит труда разобраться в основных элементах насосной станции. Что это за единица? Его основным элементом является насос поверхностного типа, оснащенный эжектором. Он способен подавать воду с глубины 10 м и доставлять ее в нужную точку. Именно поэтому мощность насосной станции определяется поверхностным насосом. Как это работает? Всасывающая линия идет от насоса к источнику. На его конец, который находится в толще воды, устанавливается сетка и обратный клапан. Насос поставляется со стальным напорным баком. Контейнер имеет закрытую конструкцию, состоящую из двух полостей, разделенных мембраной. В один из них поступает вода, а в другой воздух под давлением.

Для чего используется напорный бак? Требуется для выполнения следующих функций:

• защита труб и соединений водопровода от возможного гидравлического удара;
• накопление определенного количества воды, находящейся под давлением в одном из отсеков, что дает возможность не прекращать ее подачу в случае отключения электроэнергии.

Из-за свойства накопления жидкости в баке его еще называют гидроаккумулятором. У некоторых насосов объем такого бака достигает 500 литров.

Помимо вышеперечисленных элементов, насосная станция имеет реле давления. Для чего этот предмет? Когда давление падает ниже критического уровня, реле включает насос. Он также может выключить устройство. Это происходит, когда давление поднимается до определенного уровня.

Кроме того, насосная станция должна иметь манометр. Этот прибор показывает давление воды, которое поддерживается в магистрали.

Насосы «Джилекс Джамбо»

Для того чтобы обеспечить водой загородный дом или дачу, можно использовать различные модели данного оборудования. Насосная станция «Джилекс Джамбо» выпускается российским производителем. Такое оборудование легко обеспечивает наличие воды, не уступая в этом вопросе городским квартирам.

Насосная станция «Джилекс Джамбо» востребована для перекачки других жидкостей, а также для полива огорода.

Бак, служащий для наполнения водой, в данном оборудовании изготовлен из высококачественной стали, выдерживающей высокое давление. С одной стороны такой емкости есть ниппель. Он предназначен для создания и поддержания давления, необходимого для нормального водоснабжения.

Насосы Grundfos

Данное оборудование производится датским концерном Grundfos, основанным еще в 1945. На сегодняшний день этот производитель является лидером рынка насосного оборудования. При этом высокий потребительский спрос на такие устройства обусловлен их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и водоотведения.

Если насосная станция Grundfos установлена ​​правильно, а после этого регулярно обслуживалась с заменой изношенных уплотнений и подшипников, то она может прослужить долгие годы и радовать владельцев своей бесперебойной работой.

Расположение

Как правило, узлы, подающие воду в дом и на участок, располагаются в подвалах или кессонах. Как в этом случае установить насосную станцию? Схема подключения предусматривает обязательное соблюдение максимально возможного расстояния от такого оборудования до стены. В противном случае насос может быть поврежден из-за сильных вибраций.

Место, где будет установлена ​​станция водоснабжения, должно соответствовать определенным параметрам, а именно:

• из-за довольно громкой работы насоса помещение необходимо изолировать от шума;
• должно быть сухим, теплым и иметь возможность регулярного проветривания;
• находиться на как можно меньшем расстоянии от колодца или от колодца, что позволит всасывать воду с максимальной мощностью;
• иметь достаточные габариты для проведения ремонтных работ на оборудовании и проведения профилактических мероприятий.

Для размещения насосных станций могут использоваться разные варианты:

1. Подвалы. Это идеальное место для установки насоса, что следует предусмотреть заранее, еще на этапе проектирования дома. В нем установку можно произвести без особого труда. Только помните, что подвал должен быть теплым и сухим.
2. Кессон. Это не что иное, как специальная площадка, которая находится прямо у поверхности скважины. Основное преимущество такого места заключается в тепле, выделяемом верхним слоем почвы.
3. Схема подключения насосной станции к скважине предусматривает устройство в ней специальных отделений. Этот вариант дешевый и довольно простой. Но стоит помнить, что такое расположение насосной станции не даст доступа к ней для проведения необходимых ремонтно-профилактических работ, а также снизит уровень напора при подаче воды в дом.
4. Очень удобный и практичный вариант — разместить насосную станцию ​​в самом доме. Но при этом стоит позаботиться о звукоизоляции такого помещения.

Устройство не должно подвергаться воздействию различных механических факторов. При размещении дорогостоящего оборудования в подвале потребуется сделать для него подставку. Такой постамент защитит механизмы и бак от грунтовых вод.

Что еще необходимо учитывать при установке насосной станции? Схема подключения предусматривает его расположение от колодца на расстоянии не более 10 метров.

Подключение оборудования

Выбор агрегата для перекачки воды и определение места его установки – это далеко не все, что требуется для того, чтобы насосная станция начала работать. Схема его подключения также должна быть выполнена правильно. В противном случае вся система будет работать с перебоями или недостаточно эффективно.

Какая будет схема подключения насосной станции? В каждом конкретном случае это зависит от места, выбранного для оборудования. Но вне зависимости от этого такая схема будет включать в себя следующее:

• всасывающий трубопровод, опущенный в колодец или колодец и идущий к насосной станции;
• само оборудование;
• трубопровод, который идет дальше к потребителям.

Это общая схема подключения насосной станции для частного дома. Привязки в каждом конкретном случае могут быть разными. Ниже будут рассмотрены наиболее распространенные случаи.

Присоединение к скважине

При установке насосной станции в доме или в кессоне используется та же схема. Ее началом является подающий трубопровод, который опускается в скважину. На него устанавливается фильтр, как правило, сетчатого типа. После этого элемента находится обратный клапан. Далее идет труба.

Фильтр в данном случае необходим как защита от механических примесей. Установка обратного клапана понадобится для того, чтобы при отключении оборудования вода из бака не вытекала обратно в колодец. Это позволит насосу реже включаться и продлит срок его службы.

Подающая труба выводится через стенку колодца. При этом его глубина должна быть несколько ниже существующего уровня промерзания грунта. Далее от колодца до места установки оборудования выкапывается траншея. Он имеет ту же глубину, что и подающая труба. Закапывание траншей необходимо планировать заранее. Он должен обеспечивать минимальное количество витков. Это уменьшит величину перепада давления и закачает воду с большей глубины. Для большей надежности системы трубопровод рекомендуется утеплить. Для этого поверх него укладывают листы пенополистирола, которые затем засыпают слоем песка и засыпают грунтом.

Схема подключения насосной станции к колодцу на вводе в дом предусматривает прохождение подающей трубы через фундамент. Затем это место необходимо утеплить. В самом доме трубы уже можно поднять к месту установки оборудования.

Если насосная станция установлена ​​по инструкции, то описанная выше система будет работать без сбоев. Единственным неудобством в этом случае будет рытье траншеи и ввод трубопровода через стену здания. Также будет сложно локализовать повреждение трубопровода в случае утечки. Чтобы свести к минимуму вероятность этих проблем, потребуется прокладка качественных труб, а в местах их соединения обустройство смотрового колодца. Если на участке отмечен высокий уровень грунтовых вод, то траншею для подводящих труб нужно будет вырыть выше их уровня. При этом для предотвращения замерзания водопровода возле него прокладывается нагревательный кабель. Также потребуется утеплить крышку колодца, а также его кольца.

Подключение к водопроводу

На централизованном водоснабжении иногда устанавливаются насосные станции. В данном случае они нужны для повышения уровня напора подачи жидкости в дом. Схема подключения насосной станции к водопроводу аналогична той, что используется для забора воды из скважины. Только в этом случае к входу оборудования подойдет водопроводная труба. Он также включает в себя фильтр и клапан. Продукция поступает к потребителям.

Однако в этом случае рекомендуется установить шаровой запорный кран на входе. Этот элемент позволит отключить всю систему, например, для ремонта. Второй запорный вентиль ставится перед самой насосной станцией. Необходим в случае ремонта оборудования или трубопровода. На выходе имеет смысл поставить шаровой кран. Такая мера позволит при необходимости отключить потребителей. Воду из труб сливать не придется.

Соединение со скважиной

Как выполнить работу в этом случае? Подключение насосной станции к скважине ничем не отличается от предыдущих схем. Только трубопровод должен выходить в месте, где заканчивается обсадная труба. Именно здесь, как правило, устраивают кессон, где можно разместить насосную станцию.

Как и во всех описанных выше схемах, на конце трубы устанавливается фильтр, а также обратный клапан. На входе для удобства первого пуска через тройник можно поставить заливной кран.

Подключение автоматики

Существует 2 наиболее часто используемые схемы, с помощью которых на насосной станции устанавливается необходимое управляющее оборудование. Для проведения таких работ следует изучить сопроводительную документацию к агрегату. В нем обязательно будет указан способ, рекомендованный производителем.

Подключение реле давления насосной станции должно осуществляться в определенной последовательности. Сначала его необходимо подключить к водопроводу, а затем к электросети.

При первом способе установки реле монтируется непосредственно на трубопроводе. Монтаж осуществляется с помощью тройника, который снабжен штуцером.

Есть и второй способ. При его использовании гидроаккумулятор комплектуется штуцером с пятью выходами для подающего и распределительного трубопровода, манометром, реле, а также для самого гидроаккумулятора. Для измерения давления в насосной станции реле подключается к сети 220 В.

Современная водопроводная система для частного или загородного дома, включающая насосную станцию, способна удовлетворить все потребности водоснабжения. Он позволяет обеспечить сразу несколько точек водозабора, включая работу водонагревателя, стиральной машины, посудомоечной машины, системы отопления. Часто запускают систему специалисты, но на самом деле ничего сложного в самостоятельной работе нет. В статье мы расскажем, как подключить насосную станцию ​​и что для этого нужно.

Где монтируется

Монтаж насосной станции своими руками возможен как внутри дома, так и в кессоне. Важным условием установки, вне зависимости от выбранного места, является защита от затопления подводными водами, а также от зимних холодов. Схема подключения насосной станции зависит от места ее расположения.

Чем короче расстояние от оборудования до источника воды, тем меньше мощности потребуется водяному насосу.

Первый вариант — в подвале дома

Насосная станция и другое сантехническое оборудование устанавливается в подвале дома. Во избежание затопления насоса в помещении возводят постамент из кирпичной кладки или бетона. Когда подвал не отапливается, место установки должно быть отделено и утеплено.

Как установить насосную станцию ​​на даче? Так как люди не живут постоянно на даче, они часто уже наблюдают последствия весеннего паводка. Поэтому установка насосной станции на даче чаще всего осуществляется на полке, прикрепленной к стене на достаточно высоком уровне. Такая установка предотвратит повреждение оборудования.

Главный совет специалистов, как правильно установить насосную станцию, это стационарная установка без касания стен. Таким образом предотвращается вибрация стен от работы оборудования.

Второй вариант — в кессоне

Установка насосной станции в специально сооруженном кессоне — герметичной камере из металла. Он бывает квадратной и цилиндрической формы. Он имеет изолированный люк, который очень плотно закрывается, чтобы предотвратить затопление. Хозяйственный кессон оборудован высотой 2 метра. Оборудование необходимо устанавливать ниже линии промерзания грунта – в этом случае будет поддерживаться постоянная температура на отметке 6-10°С от грунта.

Конструкция должна быть утеплена по периметру и сверху для предотвращения примерзания оборудования даже в самые критические морозы.

Кессоны в зависимости от изготовления подразделяются на:

• заводские — пластмассовая емкость, установленная на глубину;
• самосборка — из бетонных колец, погруженных на 180-200 см у источника.

Оголовок обсадной трубы колодца должен быть доведен до дна кессона.

Установка насосной станции в частном доме более удобна для обслуживания, так как нужно только спуститься в подвал. Но наземная техника довольно громкая, что не всегда комфортно для жителей. Кессон однозначно предпочтительнее, так как звуки не проникают внутрь дома. Но и здесь есть свои нюансы – для обслуживания агрегата придется выходить на улицу, чтобы спуститься в кессон. Зимой для этого придется убрать снег.

Способы подключения насосной станции

Как правильно подключить насосную станцию? Есть два способа:

1. Возможно однотрубное подключение на глубине не более 10 метров.
2. Двухтрубное подключение применяется при изменении глубины скважины от 10 до 20 метров.

Таким образом, еще на этапе подготовительных работ владелец дома решает, как подключить насосную станцию ​​с учетом параметров существующей скважины или колодца. Принцип подключения для обоих способов одинаков. Так как первый способ более простой, остановимся на нем подробно. Для второго понадобится оборудование с выносным эжектором.

Секвенирование

Итак, вы определились со всеми нюансами и знаете, как подключить насосную станцию. Перед закупкой всех необходимых материалов вам понадобится подробная схема подключения насосной станции. Особенно это касается труб, которые должны быть с разумным запасом. На этом же этапе вам понадобится схема обвязки насосной станции.

Первая очередь

Монтаж насосной станции своими руками осуществляется по следующему алгоритму:

1. Необходимо собрать эжектор — это готовый узел, отлитый из чугуна. Имеет три выхода для монтажа. На нижний выход устанавливается сетчатый фильтр для предотвращения подсасывания иловых отложений со дна колодца. На верхнем отводе пластиковый патрубок, на который надевается дужка диаметром 32 мм. Его длину необходимо предварительно рассчитать (будет описано ниже). На выходе ответвления установлена ​​специальная бронзовая муфта, предназначенная для присоединения п/э трубы.

1. За сетчатым фильтром установлен обратный клапан для предотвращения подсоса воздуха.
2. Установка насосной станции в частном доме предусматривает установку дополнительного обратного клапана на конце трубы, погружаемой в колодец.

Закончив монтаж эжектора, можно приступать к укладке труб в заранее подготовленные траншеи. Их глубина должна быть на полметра ниже, чем промерзает грунт. Дно траншеи следует засыпать слоем песка. Таким образом создается «подушка» для труб.

Для обеспечения герметичности перед плотной затяжкой разводным ключом все резьбовые поверхности покрывают фум-лентой или льняной паклей. Для этого можно использовать специальные герметизирующие пасты.

Второй этап

Задаваясь вопросом, как установить насосную станцию ​​в частном или загородном доме, имеют в виду подключение ее к скважине. Предлагаем подробный алгоритм работы:

1. Необходимо измерить, на какую глубину будут опускаться трубы. Для этого можно использовать шланг. Опустив «измеритель» на самый низ, делаем отметку на уровне верхней кромки кожуха. Затем вытяните его, чтобы измерить. Мы должны отнять от полученного значения один метр — это глубина срабатывания. Если опустить трубы ниже, то внутрь будет засасываться ил, песчинки и т.п.
2. Подсоединяем п/э трубы к собранному эжектору. Для этого используем муфты. Общая длина конструкции должна быть равна расчетной глубине спуска.
3. Для фиксации полиэтиленовой трубы на кожухе можно использовать как покупную головку, так и трубное колено. Голова не всегда есть в продаже, поэтому рассмотрим второй вариант. Прежде чем опустить трубу ПВХ в колодец, ее нужно протолкнуть через колено (угол 90°) и «заклеить» специальной пеной. Далее по очереди присоединяем переходники, а затем внешний трубопровод (угол 90°).
4. Так как водопровод используется круглогодично, особое внимание следует уделить теплоизоляции труб. Если они лежат ниже линии промерзания, то достаточно тепла от почвы, чтобы они не замерзли. При более высоких требуется качественная обработка.

В основном используется минеральное (базальтовое) волокно. Он прекрасно сохраняет тепло, не сжимается с годами, не гниет во влажной среде и не трогается мышами. Также хорошо зарекомендовал себя электрический кабель, который обвивает трубы, но при отсутствии электричества вся система окажется под угрозой.

Строительные работы завершены. Аккуратно погрузите его в колодец. Обязательно закрепите «голову» на кожухе. Таким же образом на даче устанавливается насосная станция.

Окончательное подключение насосной станции

Как подключить водяной насос? К входу устройства подключается наружная труба трубопровода, а к выходу – труба хозяйственно-бытового водопровода. После этого нужно настроить оборудование. Для этого откройте специальное отверстие, расположенное на передней стенке насоса, и наполните его водой (около двух литров). Внимательно следим за показаниями давления работающего устройства.

Насос должен включаться при давлении 1,5-1,8 бар, а выключаться — 2,5-3,0 бар. Если значения отличаются, то следует настроить оборудование с помощью реле.

ВИДЕО: Как правильно качать и создавать давление в расширительном баке

Подключаем к водопроводу

Подключение насосной станции к водопроводу необходимо, когда необходимо дополнительное давление для эффективной работы котла отопления . Для этой конструкции понадобится накопительный бак. Для начала нужно отсоединить трубу централизованного водоснабжения. Его конец соединен с накопительным баком.

Как подключить водяной насос? К входу подключаем бак, а к выходу домашний водопровод. На этом подключение насосной станции к водопроводу завершено. Настройка насоса осуществляется, как описано выше.

Следуя нашим инструкциям, вы сможете самостоятельно установить насосную станцию, а на сэкономленные при этом деньги приобрести более качественное оборудование. Удачи!

ВИДЕО: Как собрать и установить насосную станцию ​​

Накачивать воду в дом из колодца или колодца можно разными способами — например, оборудовать источник воды глубинным или поверхностным насосом, или оборудовать его ручным насосом и носить воду в дом ведрами, или можно собрать полноценный водопровод, возложив ответственность за подвоз воды в дом на насосную станцию. В последнем случае вам гарантирована полная автоматизация системы водоснабжения. О ней, а если быть точнее, о том, как устанавливается насосная станция на даче, и пойдет речь в этой статье с сайта сайт.

Правильная установка насосной станции фото

Установка насосной станции на даче своими руками: выбираем место

В принципе определиться с местом установки насосной станции для дача – вариантов не так много, если, конечно, не изобретать велосипед. В большинстве случаев его монтируют либо в яму возле колодца, либо непосредственно в колодец, либо для него выделяют отдельное помещение. В любом случае избавиться от прокладки подземного водопровода невозможно. Единственный вариант, который позволяет это сделать – пробить колодец в подвале дома – сами понимаете, что с возводимым зданием это не пройдет, поэтому оставим этот вариант в покое и разберемся с особенностями, а точнее с преимущества и недостатки трех предыдущих мест установки насосной станции.

Как установить насосную станцию ​​на даче своими руками и принцип ее работы можно посмотреть в этом видео ролике.

Как было сказано выше, единственное, от чего не избавляет ни тот, ни другой вариант, а точнее место установки насосной станции на даче, это земляные работы. С этим придется смириться, если вы не хотите иметь дело с такими проблемами, как замерзающая зимой сантехника. Кстати, это еще одна причина отказаться от установки станции на яме. Как бы вы его не утепляли, но если он не будет работать постоянно, он гарантированно промерзнет.

Инструкция по установке насосной станции: последовательность работ

Чтобы было легче понять, как устанавливается насосная станция на даче, рассмотрим весь ход работ в виде определенной последовательности действий.

1. Земляные работы и прокладка трубопроводов. Здесь все достаточно просто – выкапывается траншея от источника воды к дому (к месту установки насосной станции) или от котлована к дому (к внутреннему водопроводу). С учетом средней температуры зимой его придется заглублять не менее чем на 1,2 м. Дальше тоже не сложно. В траншею укладывается труба, хорошо утепляется и закапывается – предварительно ее нужно засыпать чистым грунтом, но сбрасывать туда строительный мусор не нужно. В идеале труба должна быть помещена в гильзу (в другую трубу большего диаметра) — в этом случае при ее разрыве будет достаточно просто заменить ее на новую. Самый сложный момент – это опускание трубы в колодец – со колодцем дела обстоят несколько проще. Вы просто пробивали отверстие в обсадных кольцах и опускали трубу в воду, предварительно оснастив ее конец специальным фильтрующим элементом и обратным клапаном, стрелка которого направлена ​​от . Наличие обратного клапана обязательно – он будет удерживать в трубе воду и осадок и не даст им вернуться обратно в источник. С колодцем так не сделаешь — тут нужен специальный переходник. В принципе, установить тоже не сложно, хотя и придется повозиться. Второй конец трубопровода на этом этапе работ просто выводится к месту установки насосной станции.

   Установка насосной станции в скважине фото

2. Установка насосной станции. Здесь тоже все элементарно – на этом этапе работы вам остается только закрепить станцию ​​к полу через отверстия в ее основании. Чтобы меньше шуметь, под крепления лучше подложить толстую резину. Других нюансов, кроме надежного крепления, нет.
3. Трубопровод насосной станции. По большому счету, этот этап работы отнюдь не сложен, особенно если вы имеете хотя бы элементарные понятия в сантехническом ремесле. Из основных нюансов можно выделить всего пару моментов. Во-первых, это запорный клапан. Кто-то может счесть это ненужным, но как только вы столкнетесь с наполнением системы, все сразу встанет на свои места. В случае ремонта, после демонтажа насосной станции, при отсутствии крана, вода из трубы будет медленно, но верно уходить обратно в источник, и тогда после установки уже отремонтированной станции не избежать повторного ремонта. заполнение системы. Так и закрыли кран, установили, опять же, на вводе воды на станцию, и на этом все кончилось — вода из трубы никуда не уходила. Кран желательно установить с американкой – разъемное соединение позволит проводить ремонтные работы, не прибегая к разделке трубопроводов. Клапан монтируется непосредственно на входе в насос. Во-вторых, потребуется еще и американка для подключения трубопровода на выходе воды из насосной станции. Кстати, кран здесь тоже не помешает — он перекроет воду в проводке по дому, а после установки отремонтированной насосной станции она пойдет на насос, и систему вообще не придется заполнять . Монтаж запорной арматуры следует производить с помощью пакли – без герметизации резьбовых соединений не обойтись.

   Установка обратного клапана на насосной станции фото

И, конечно же, заполнение системы водой. Для этого нужно установить тройник перед выпускным краном и оборудовать его ответвление еще одним небольшим краном – именно через него вам и придется заполнять систему водой. Медленно, через лейку, чтобы из системы вышел воздух. Кстати, для эффективного заполнения системы водой все трубопроводы, идущие от источника к насосной станции, лучше прокладывать под уклоном – в этом случае заливаемая вода будет лучше стекать вниз, а воздух более эффективно удаляться из системы. После того, как насосная станция будет заполнена водой (этот момент вы определите, когда переливаемая вода уже не будет проходить в трубу), ее можно пускать в работу и наслаждаться результатом, а точнее наличием воды в 9.0003

Установка насосной станции на даче своими руками фото

В завершение темы несколько слов о том, как выбрать насосную станцию ​​для дачи. Здесь нужно учитывать всего три фактора. Во-первых, это назначение – насосные станции бывают бытовые и промышленные. Последние лучше оставить в покое, для дачи они не понадобятся из-за дороговизны – они не предназначены для тех объемов водоснабжения. Во-вторых, это источник воды, на особенности и тип которого вообще не нужно обращать внимания, а если кто-то и говорит иначе, то он человек далекий от устройства и принципа работы насосной станции. Современное оборудование такого типа может качать воду откуда угодно, даже из магистрального водовода – они же используются для повышения давления в системе. В-третьих, оптимальными режимами работы являются ежедневное потребление жидкости, наличие ручного и автоматического режимов работы. Во всем остальном современные насосные станции – агрегаты неприхотливые.

В общем, все. Как видите, выбрать и установить насосную станцию ​​на даче своими руками дело очень простое. Если досконально понять принцип ее работы, то с этой задачей справится каждый мужчина с умелыми руками.

( 19 оценок, в среднем: 4,42 из 5)

Водоснабжение – главное благо цивилизации, необходимое для полноценного комфортного проживания за городом. Владельцы загородных домов и дач, расположенных вдали от централизованного водоснабжения, обеспечивают бесперебойную подачу воды в свои дома, устанавливая насосную станцию. С круглосуточной подачей воды для горячего и холодного водоснабжения для нужд семьи, для полива приусадебного участка, а также стиральной или посудомоечной машины легко справится бытовая насосная станция.

Подключение насосной станции

Подбор инструмента

При выборе насоса для установки насосной станции в частном доме следует учитывать несколько показателей:

Производительность модели: потребности семьи должны соответствовать полностью удовлетворены, не превышая дебета гидротехнического сооружения. Норма суточного потребления воды на каждого человека составляет около 250 литров.

Глубина подъема воды из источника. При глубине скважины не более 10 м достаточно однотрубной системы; для подачи воды с глубины от 10 до 50 м рекомендуется двухтрубная насосная станция с эжектором.

При расчете максимального напора учитывают как высоту подъема воды, так и длину всех горизонтальных участков водопровода.

Система управления: автоматическая или ручная.

Тип насоса: поверхностный (устанавливается на поверхность) или погружной (опускается в колодец или колодец). Станции с поверхностным насосом очень шумные, но проще в обслуживании и ремонте, погружной насос бесшумный, но очень сложный в ремонте.

Наличие и объем хранения воды. Накопительные баки , имея большие габариты, усложняют монтаж насосной станции своими руками. И не оказывая принудительного воздействия на поток воды, они не способствуют стабильности давления в трубах. Для обеспечения постоянного давления в трубопроводе накопительный бак необходимо монтировать на высоте. Уровень его наполнения регулируется поплавком, при неисправности которого есть риск затопления помещения. Пользоваться такой «водонапорной башней» не очень удобно.

Примерно 20 лет назад стала популярной «безбашенная» система , которая совмещает работу насоса с гидроаккумулятором и не требует строительства сложных высотных сооружений для подключения насосной станции к скважине.

Принцип работы станции с гидроаккумулятором основан на том, что основной блок разделен внутри на два отсека, выполняющих функции нагнетания в трубы как воды, так и воздуха. Кроме насоса и гидроаккумулятора в такой схеме подключения насосной станции есть реле давления, сливной кран и манометр.

аккумулятор для размещения дополнительное место не требуется , так как его объем составляет 25-100 литров. Давление регулируется автоматически с помощью установленного реле. При достижении необходимого уровня давления в водопроводе работа устройства приостанавливается. Неправильное подключение и регулировка пускового реле может привести к нарушению работы всей системы водоснабжения. Нижнее давление включения насосного устройства рекомендуется устанавливать на уровне 1,5 бар. Верхнее давление отсечки стандартно устанавливается производителем на уровне 2,5-3 бар, иногда вручную увеличивается до 5 бар.

Определение места установки

Поскольку турель нельзя использовать на открытой поверхности без обогрева в холодное время года, ее установка на даче возможна только в трех местах:

1. В теплом сухом подвале. Если его площадь позволяет разместить насосный агрегат, выбранное помещение утепляют и звукоизолируют. Поскольку при работе оборудование сильно вибрирует, его следует устанавливать на отдельной прочной, хорошо армированной площадке, не примыкающей к стенам. В противном случае в процессе эксплуатации могут быть повреждены водопроводные трубы или стены дома.
2. В отдельном отапливаемом здании по тем же правилам, что и при установке в подвале дома. При отсутствии отдельного помещения насос допустимо разместить в ванной или на кухне, понимая при этом, что при работе он будет сильно шуметь.
3. В кессоне. Он должен располагаться ниже уровня промерзания почвы, то есть не менее чем на 2 м. Для дополнительной изоляции требуется крышка кессона.

Выбранное место для организации водоснабжения должно находиться как можно ближе к источнику воды (колодцу или колодцу) и обеспечивать свободный доступ к оборудованию для осмотра и ремонта. Нежелательно располагать источники энергии в одном помещении с насосным оборудованием. Без отдельного помещения или подвала возможно использование теплого (не ниже +5 градусов) и сухого подполья с люком для оборудования насосной станции. Не слышать, как работает насосная станция, поможет толстая резина.

Схема подключения

Для бесперебойной подачи воды в трубопровод необходимо правильно объединить в единую схему источник воды (колодец или колодец), насосную станцию ​​и потребителей. В любой схеме, независимо от выбранного места установки насосного оборудования, присутствует всасывающий трубопровод, соединяющий колодец или колодец с насосом, сама станция и трубопровод к потребителям.

Все работы по установке насосной станции на скважину или кессон своими руками условно разделен на несколько этапов .

• Траншеи укладывают ниже линии промерзания грунта под небольшим уклоном к источнику воды.
• Трубы полиэтиленовые диаметром 32 мм монтируются в колодец или скважину для подачи воды к насосному оборудованию и присоединяются к агрегату.
• Бытовые водопроводы подключены к водопроводной станции.
• Электропровод установлен, система запущена.

На конце подающего трубопровода, опущенного в колодец или колодец, устанавливается сетчатый фильтр для предотвращения попадания в систему водоснабжения различных примесей (песок, глина, другой мелкий мусор). Далее для помпы устанавливается обратный клапан, который не дает воде течь обратно под собственным весом при остановке двигателя. Затем идет труба к агрегату. От насосной станции трубопровод проложен до дома.

Чем ближе источник воды к жилью, тем меньше работ потребуется на укладку траншей и труб. Кессон обычно оборудуют железобетонными емкостями или бетонными кольцами по принципу колодезного устройства. Для утепления и водонепроницаемости внутреннюю поверхность оклеивают битумной мастикой с экструдированным пенополистиролом. На сухих участках, где уровень грунтовых вод ниже уровня кессона не менее чем на метр, можно выложить кирпичный котлован, заполнив дно бетоном.

Двухтрубная схема подключения, более сложная, но чаще применяемая, выполняется по следующему алгоритму:

Все соединения обязательны очень тщательно герметизировать с помощью полотна или герметизирующей пасты.

Фильтр необходимо регулярно чистить. Засорившееся устройство перестает пропускать воду к насосу, способствуя его поломке.

Для нормальной работы обратного клапана и регулировки пускового реле в насос через предусмотренное отверстие перед первым пуском заливается небольшое количество воды.

В наличии в специализированных магазинах Труба с обратным клапаном для воды Для насоса и фильтра в сборе.

Если в непосредственной близости от вашего загородного дома проходит централизованная сеть водоснабжения, к ней можно подключить насосную установку. Для этого в месте разделения трубопровода водопровод разделяется на две части. Городская магистраль соединяется с накопительным баком, а из бака вода по трубам поступает к насосу. Трубопровод корпуса подсоединяется к выходу установки.

При самостоятельном монтаже насосной станции необходимо учитывать некоторые важные аспекты:

• Водопроводные трубы следует приобретать с запасом, так как при прокладке скорость потока увеличивается за счет углов, поворотов, изгибов, а если неверно рассчитана толщина фундамента.
• Затяните все резьбовые соединения гаечным ключом, чтобы избежать утечки воды.
• Давление в гидроаккумуляторе не должно опускаться ниже 1,2-1,5 атмосфер.

как собрать, схема подключения и автоматика насосного агрегата. Готовые системы автоматизации

Владельцам загородных домов, как правило, приходится сталкиваться с проблемой подачи воды не только для бытовых нужд, но и для полива сада и огорода. Если участок дачный и используется только летом, а семья состоит из двух человек, то в этом случае можно приобрести обычный бытовой насос. Этот агрегат с легкостью обеспечит своих владельцев необходимым количеством воды.

Обеспечить живительной влагой большую семью, да к тому же, если потребность в этом возникает не только летом, а круглый год, просто так вопрос не решить. В этом случае потребуется устройство всей водопроводной сети, бесперебойная работа которой станет возможной только в случае установки бытовой, малогабаритной насосной станции. С его помощью можно решить все вопросы водоснабжения, доставив его в точки разбора быстро и без перебоев.

Для тех, кто хочет сэкономить и подключить насосную станцию ​​своими руками, предназначена эта статья.

Необходимость установки

Зачем нужна насосная станция для загородного дома? Любое такое устройство способно самостоятельно откачивать из источника и доставлять воду в любую точку ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водоснабжения при недостатке мощности глубинного или поверхностного насоса, являющегося основным.

Каковы преимущества станций? Они заключаются в возможности работы некоторое время даже при отключении электропитания. Привлекательно и то, что устройство способно создавать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат имеет небольшой вес, что позволяет устанавливать его в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и выключаясь. Эта функция значительно снижает износ оборудования. Насосная станция будет работать долго, при этом избавляя от необходимости носить воду вручную.

Устройство и принцип работы

Человеку, хоть немного разбирающемуся в технике, не составит труда разобраться в основных элементах насосной станции. Что это за единица? Его основным элементом является насос поверхностного типа, оснащенный эжектором. Он способен подавать воду с глубины 10 м и доставлять ее в нужную точку. Именно поэтому мощность насосной станции определяется поверхностным насосом. Как это работает? Всасывающая линия идет от насоса к источнику. На его конец, который находится в толще воды, устанавливается сетка и обратный клапан. Насос поставляется со стальным напорным баком. Контейнер имеет закрытую конструкцию, состоящую из двух полостей, разделенных мембраной. В один из них поступает вода, а в другой воздух под давлением.

Для чего используется напорный бак? Требуется для выполнения следующих функций:

• защита труб и соединений водопровода от возможного гидравлического удара;
• накопление определенного количества воды, находящейся под давлением в одном из отсеков, что дает возможность не прекращать ее подачу в случае отключения электроэнергии.

Из-за свойства накопления жидкости в баке его еще называют гидроаккумулятором. У некоторых насосов объем такого бака достигает 500 литров.

Помимо вышеперечисленных элементов, насосная станция имеет реле давления. Для чего этот предмет? Когда давление падает ниже критического уровня, реле включает насос. Он также может выключить устройство. Это происходит, когда давление поднимается до определенного уровня.

Кроме того, насосная станция должна иметь манометр. Этот прибор показывает давление воды, которое поддерживается в магистрали.

Насосы «Джилекс Джамбо»

Для того чтобы обеспечить водой загородный дом или дачу, можно использовать различные модели данного оборудования. Насосная станция «Джилекс Джамбо» выпускается российским производителем. Такое оборудование легко обеспечивает наличие воды, не уступая в этом вопросе городским квартирам.

Насосная станция «Джилекс Джамбо» востребована для перекачки других жидкостей, а также для полива огорода.

Бак, служащий для наполнения водой, в данном оборудовании изготовлен из высококачественной стали, выдерживающей высокое давление. С одной стороны такой емкости есть ниппель. Он предназначен для создания и поддержания давления, необходимого для нормального водоснабжения.

Насосы Grundfos

Данное оборудование производится датским концерном Grundfos, основанным еще в 1945. На сегодняшний день этот производитель является лидером рынка насосного оборудования. При этом высокий потребительский спрос на такие устройства обусловлен их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и водоотведения.

Если насосная станция Grundfos установлена ​​правильно, а после этого регулярно обслуживалась с заменой изношенных уплотнений и подшипников, то она может прослужить долгие годы и радовать владельцев своей бесперебойной работой.

Расположение

Как правило, узлы, подающие воду в дом и на участок, располагаются в подвалах или кессонах. Как в этом случае установить насосную станцию? Схема подключения предусматривает обязательное соблюдение максимально возможного расстояния от такого оборудования до стены. В противном случае насос может быть поврежден из-за сильных вибраций.

Место, где будет установлена ​​станция водоснабжения, должно соответствовать определенным параметрам, а именно:

• из-за довольно громкой работы насоса помещение необходимо изолировать от шума;
• должно быть сухим, теплым и иметь возможность регулярного проветривания;
• находиться на как можно меньшем расстоянии от колодца или от колодца, что позволит всасывать воду с максимальной мощностью;
• иметь достаточные габариты для проведения ремонтных работ на оборудовании и проведения профилактических мероприятий.

Для размещения насосных станций могут использоваться разные варианты:

1. Подвалы. Это идеальное место для установки насоса, что следует предусмотреть заранее, еще на этапе проектирования дома. В нем установку можно произвести без особого труда. Только помните, что подвал должен быть теплым и сухим.
2. Кессон. Это не что иное, как специальная площадка, которая находится прямо у поверхности скважины. Основное преимущество такого места заключается в тепле, выделяемом верхним слоем почвы.
3. Схема подключения насосной станции к скважине предусматривает устройство в ней специальных отделений. Этот вариант дешевый и довольно простой. Но стоит помнить, что такое расположение насосной станции не даст доступа к ней для проведения необходимых ремонтно-профилактических работ, а также снизит уровень напора при подаче воды в дом.
4. Очень удобный и практичный вариант — разместить насосную станцию ​​в самом доме. Но при этом стоит позаботиться о звукоизоляции такого помещения.

Устройство не должно подвергаться воздействию различных механических факторов. При размещении дорогостоящего оборудования в подвале потребуется сделать для него подставку. Такой постамент защитит механизмы и бак от грунтовых вод.

Что еще необходимо учитывать при установке насосной станции? Схема подключения предусматривает его расположение от колодца на расстоянии не более 10 метров.

Подключение оборудования

Выбор агрегата для перекачки воды и определение места его установки – это далеко не все, что требуется для того, чтобы насосная станция начала работать. Схема его подключения также должна быть выполнена правильно. В противном случае вся система будет работать с перебоями или недостаточно эффективно.

Какая будет схема подключения насосной станции? В каждом конкретном случае это зависит от места, выбранного для оборудования. Но вне зависимости от этого такая схема будет включать в себя следующее:

• всасывающий трубопровод, опущенный в колодец или колодец и идущий к насосной станции;
• само оборудование;
• трубопровод, который идет дальше к потребителям.

Это общая схема подключения насосной станции для частного дома. Привязки в каждом конкретном случае могут быть разными. Ниже будут рассмотрены наиболее распространенные случаи.

Присоединение к скважине

При установке насосной станции в доме или в кессоне используется та же схема. Ее началом является подающий трубопровод, который опускается в скважину. На него устанавливается фильтр, как правило, сетчатого типа. После этого элемента находится обратный клапан. Далее идет труба.

Фильтр в данном случае необходим как защита от механических примесей. Установка обратного клапана понадобится для того, чтобы при отключении оборудования вода из бака не вытекала обратно в колодец. Это позволит насосу реже включаться и продлит срок его службы.

Подающая труба выводится через стенку колодца. При этом его глубина должна быть несколько ниже существующего уровня промерзания грунта. Далее от колодца до места установки оборудования выкапывается траншея. Он имеет ту же глубину, что и подающая труба. Закапывание траншей необходимо планировать заранее. Он должен обеспечивать минимальное количество витков. Это уменьшит величину перепада давления и закачает воду с большей глубины. Для большей надежности системы трубопровод рекомендуется утеплить. Для этого поверх него укладывают листы пенополистирола, которые затем засыпают слоем песка и засыпают грунтом.

Схема подключения насосной станции к колодцу на вводе в дом предусматривает прохождение подающей трубы через фундамент. Затем это место необходимо утеплить. В самом доме трубы уже можно поднять к месту установки оборудования.

Если насосная станция установлена ​​по инструкции, то описанная выше система будет работать без сбоев. Единственным неудобством в этом случае будет рытье траншеи и ввод трубопровода через стену здания. Также будет сложно локализовать повреждение трубопровода в случае утечки. Чтобы свести к минимуму вероятность этих проблем, потребуется прокладка качественных труб, а в местах их соединения обустройство смотрового колодца. Если на участке отмечен высокий уровень грунтовых вод, то траншею для подводящих труб нужно будет вырыть выше их уровня. При этом для предотвращения замерзания водопровода возле него прокладывается нагревательный кабель. Также потребуется утеплить крышку колодца, а также его кольца.

Подключение к водопроводу

На централизованном водоснабжении иногда устанавливаются насосные станции. В данном случае они нужны для повышения уровня напора подачи жидкости в дом. Схема подключения насосной станции к водопроводу аналогична той, что используется для забора воды из скважины. Только в этом случае к входу оборудования подойдет водопроводная труба. Он также включает в себя фильтр и клапан. Продукция поступает к потребителям.

Однако в этом случае рекомендуется установить шаровой запорный кран на входе. Этот элемент позволит отключить всю систему, например, для ремонта. Второй запорный вентиль ставится перед самой насосной станцией. Необходим в случае ремонта оборудования или трубопровода. На выходе имеет смысл поставить шаровой кран. Такая мера позволит при необходимости отключить потребителей. Воду из труб сливать не придется.

Соединение со скважиной

Как выполнить работу в этом случае? Подключение насосной станции к скважине ничем не отличается от предыдущих схем. Только трубопровод должен выходить в месте, где заканчивается обсадная труба. Именно здесь, как правило, устраивают кессон, где можно разместить насосную станцию.

Как и во всех описанных выше схемах, на конце трубы устанавливается фильтр, а также обратный клапан. На входе для удобства первого пуска через тройник можно поставить заливной кран.

Подключение автоматики

Существует 2 наиболее часто используемые схемы, с помощью которых на насосной станции устанавливается необходимое управляющее оборудование. Для проведения таких работ следует изучить сопроводительную документацию к агрегату. В нем обязательно будет указан способ, рекомендованный производителем.

Подключение реле давления насосной станции должно осуществляться в определенной последовательности. Сначала его необходимо подключить к водопроводу, а затем к электросети.

При первом способе установки реле монтируется непосредственно на трубопроводе. Монтаж осуществляется с помощью тройника, который снабжен штуцером.

Есть и второй способ. При его использовании гидроаккумулятор комплектуется штуцером с пятью выходами для подающего и распределительного трубопровода, манометром, реле, а также для самого гидроаккумулятора. Для измерения давления в насосной станции реле подключается к сети 220 В.

Перед монтажом водопроводной системы необходимо составить подробную схему электропроводки, ориентируясь на то, как будет осуществляться водоснабжение — централизованно или автономно, и какое количество точек водозабора — посудомоечная и стиральная машины, горячая вода снабжение, кухонный смеситель, раковина, душ, туалет, ванна. Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива огорода и огорода. И узнать, какой должна быть схема его подключения к водопроводной сети. Обо всем этом вы можете узнать в этой статье.

Что такое насосная станция?

При устройстве автономной системы водоснабжения и подключении водопровода к коммунальным сетям потребитель мечтает о регулярном напоре воды в системе. Так, для подъема из колодца, расположенного на приусадебном участке, или колодца можно использовать специальное насосное оборудование. Он бывает разной мощности и модели, может располагаться в различных частях водопроводной системы. Поверхностные устройства размещают на уровне земли, погружные опускают непосредственно в колодец или колодец.

Основные элементы

Насосное оборудование не должно работать постоянно, так как непрерывная эксплуатация может привести к быстрому износу механизмов и узлов этого устройства. Тем не менее, вы хотите использовать воду в любое время суток. Выход есть – монтируется насосная станция (схема подключения и основные части представлены ниже), которая обеспечивает постоянное давление в системе водоснабжения. Итак, рассмотрим основные составляющие насосной станции.

Насос

Очень часто оснащается поверхностными насосами. Они через подводящий патрубок с фильтром откачивают воду из магистральной сети, колодца или колодца.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) представляет собой конструкцию определенных габаритных размеров, внутри которой находится внутренняя емкость или эластичная резиновая перегородка. При повышении давления в системе перегородка или емкость расширяется, соответственно при снижении сжимается, направляя воду в систему и поддерживая постоянные показатели давления.

Узел управления

Этот элемент определяет, в какой момент следует запускать насосное устройство, а когда его работа не требуется. Параметры включения и выключения определяются параметрами давления в системе, измеряемыми с помощью манометра.

Варианты установки

Независимо от расположения источника воды установка насосной станции может производиться в трех основных местах — в подвале, отдельно стоящем здании и кессоне. Рассмотрим их подробнее.

Подвал

Такая установка насосной станции значительно облегчает обслуживание оборудования, так как в этом случае обеспечивается свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства – штука довольно шумная, поэтому при выборе этого варианта стоит подумать о мерах по звукоизоляции.

Отдельно стоящее здание

В этом случае схема подключения насосной станции к колодцу приводится в отдельном здании, которое располагается над устьем колодца или колодца. Несмотря на очевидную выгоду такого варианта, возведение отдельного строения под технические сооружения – достаточно затратный процесс.

Кессон

Кессон – сооружение, внешне напоминающее емкость, дно которой устроено ниже уровня промерзания. Возможно сооружение крупногабаритных кессонов, в которых допускается размещение насосного оборудования.

Насосная станция: отзывы

По отзывам потребителей насосное оборудование, используемое на станциях, в большинстве случаев не является удовлетворительным. Если хотите убедиться, то желательно приобретать станции с оборудованием известных европейских фирм.

Выбор помещения

Прежде чем выбрать, где будет располагаться насосная станция (схема подключения также зависит от места), необходимо узнать требования к ее установке.

• Во избежание повышенной вибрации насосная станция должна быть установлена ​​на прочном фундаменте. Отсутствие надежного крепления и прочного фундамента может привести к тому, что в местах соединения трубопроводов будут образовываться люфты, что спровоцирует протечки. Но при этом насосное оборудование не должно соприкасаться с потолком и стенами.
• Насосная станция (схема подключения представлена ​​ниже) должна быть установлена ​​либо в отапливаемом помещении, либо качественно изолирована от воздействия отрицательных температур. В противном случае понижение температуры может привести к выходу из строя почти всех компонентов.

Если вы планируете использовать станцию ​​круглогодично, то вам потребуется произвести достаточно сложные подготовительные работы. Автоматические насосные станции (схемы подключения тоже нужно продумать заранее) необходимо устанавливать в теплых помещениях, а трубопровод от дома до колодца прокладывать ниже уровня промерзания или утеплять.

Организация водопровода

В этом случае идеальным вариантом является автономная система водоснабжения, которую легко построить. Да и стоимость такой системы вполне демократична. Поэтому осталось выяснить, какой должна быть насосная станция для частного дома, схема ее подключения к водопроводу.

Существуют две основные схемы организации автономного водопровода: на базе скважины и на базе скважины. Устройство автономной сети в последнем случае начинается с бурения скважины. Желательно, если проект колодца, разводка коммуникаций и установка насосной станции будут выполняться совместно с проектом основного корпуса и дворовых построек. В этом случае можно спроектировать установку части оборудования на цокольных этажах, примыкающих к зданию зданиях или в подвале таким образом, чтобы колодец и насосная станция (отзывы специалистов это подтверждают) находились в гармонирует с общим архитектурным стилем усадьбы. И самое главное, этот вариант зимой не требует дополнительной защиты коммуникаций и оборудования от промерзания. Оборудование, размещенное в одном месте, будет удобно для ремонта и обслуживания.

Насосные станции для дома: схема подключения

В зависимости от конфигурации водопроводной системы можно выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант используется для увеличения глубины, с которой насосные станции для дома (схема подключения рассмотрена ниже) могут получать воду.

Если глубина скважины не более 10 метров, то в этом случае применяется однотрубная схема. При глубине всасывания более 20 метров целесообразнее использовать двухтрубную схему с эжектором.

Двухтрубная схема

Подключение насосной станции к скважине: двухтрубная схема.

1. На первом этапе необходимо собрать эжектор, представляющий собой отдельный чугунный узел с тремя выходами для подключения трубопровода.
2. На дно эжектора устанавливается фильтрующая сетка, которая при попадании песка или других мелких частиц из колодца или колодца предохраняет насосное оборудование от выхода из строя.
3. Затем в верхнюю часть эжектора устанавливается пластмассовый патрубок, к которому подсоединяется сечение 32 мм. Чтобы добраться до сечения водопроводной трубы, возможно, придется монтировать несколько отводов одновременно.
4. В конце нижнего бьефа установлена ​​муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, эта муфта изготавливается из бронзы.
5. Далее на обсадную трубу колодца устанавливается заглушка.
6. После этого определяется необходимая глубина трубопровода. Для этого в . В результате уровень входной трубы должен быть примерно в метре от дна колодца, чтобы исключить попадание камней или песка со дна.
7. К эжекторному узлу подсоединяется полиэтиленовый трубопровод, длина которого должна быть равна сумме расстояния от глубины скважины и насоса до устья скважины (минус 1 метр).
8. Затем на устье скважины монтируется колено 90°.
9. Через прямое колено продеваются пластмассовые трубопроводы, которые ведут к эжекторному узлу (напоследок пространство между трубопроводами и внутренней частью колена можно заполнить монтажной пеной).
10. Выталкивающее устройство опущено на необходимую глубину. Правильность глубины можно проверить по отметке, которая предварительно была сделана на трубопроводе.
11. Вверху закреплена самодельная головка, состоящая из колена, повернутого на угол 90°. Головка закрепляется на обсадной трубе скважины с помощью специализированного сантехнического.

Подключение к внутреннему водопроводу

Насосная станция для частного дома: схема подключения к внутреннему водопроводу.

• Труба ПНД от наружных сетей (от колодца или колодца) заходит в здание и заканчивается латунным фитингом с переходом на диаметр 32 мм.
• Соединения перед фильтром тонкой очистки имеют диаметр 25 мм. К латунному штуцеру подсоединяется тройник со сливным краном (при замене или ремонте элементов водопровода). Далее нужно повернуть в сторону вокзала. Для этого потребуется 90 градусов.
• После уголка установлена ​​быстроразъемная муфта с шаровым краном. Далее устанавливается грязеуловитель грубой очистки) для защиты от песка, мелких камней и т.д.
• Если предусмотрена схема подключения насосной станции к колодцу, то фильтр должен быть установлен в колодце перед предохранительным клапаном . В случае насосного оборудования от колодца отходит латунный коллектор для манометра, демпферной емкости и реле давления. Для первого варианта коллектор не требуется из-за того, что насосная станция водоснабжения дома оснащена баком и реле давления. Если насос предусмотрен из скважины, то реле давления монтируется в коллекторе в горизонтальном положении сверху, демпферная емкость подключается снизу, к оставшемуся штуцеру подключается фильтр тонкой очистки.
• После фильтра установлен переход на полипропиленовый трубопровод диаметром 25 мм. Для горячего водоснабжения используются изделия, армированные стекловолокном, для холодного – неармированные. Трубопроводы соединяются встык после горячего размягчения (пайки) с помощью специального паяльника.
• Затем монтируется коллектор холодной воды, а на трубопроводах на случай ремонта монтируются запорные устройства.

Соединение с накопительным баком

Схема подключения насосной станции с накопительным баком применяется, когда объем воды незначителен или дебит колодца (скважины) мал. Накопительный бак устанавливается между источником воды и конечным потребителем. Объем бака в зависимости от суточного потребления может быть от 300 до 1000 литров. В городских условиях суточный объем воды на человека принимается из потребления 170-250 литров, при отсутствии санузла и в загородных условиях — 50-75 литров.

Схема подключения насосной станции с накопительным баком имеет следующие преимущества:

• В зимнее время накопительный бак не требует дополнительного обогрева.
• Накопительный бак не занимает места в доме.
• Разрешены большие резервуары.

При подземной прокладке необходимо использовать накопительные емкости круглой или ребристой формы, что обеспечит качественное подключение насосной станции к скважине. Схема подключения с использованием накопительного бака представляет собой каскад отдельно управляемых насосов.

( 19 оценок, в среднем: 4,42 из 5)

Водоснабжение – главное благо цивилизации, необходимое для полноценного комфортного проживания за городом. Владельцы загородных домов и дач, расположенных вдали от централизованного водоснабжения, обеспечивают бесперебойную подачу воды в свои дома, устанавливая насосную станцию. С круглосуточной подачей воды для горячего и холодного водоснабжения для нужд семьи, для полива приусадебного участка, а также стиральной или посудомоечной машины легко справится бытовая насосная станция.

Подключение насосной станции

Подбор инструмента

При выборе насоса для установки насосной станции в частном доме следует учитывать несколько показателей:

Производительность модели: потребности семьи должны соответствовать полностью удовлетворены, не превышая дебета гидротехнического сооружения. Норма суточного потребления воды на каждого человека составляет около 250 литров.

Глубина подъема воды из источника. При глубине скважины не более 10 м достаточно однотрубной системы; для подачи воды с глубины от 10 до 50 м рекомендуется двухтрубная насосная станция с эжектором.

При расчете максимального напора учитывают как высоту подъема воды, так и длину всех горизонтальных участков водопровода.

Система управления: автоматическая или ручная.

Тип насоса: поверхностный (устанавливается на поверхность) или погружной (опускается в колодец или колодец). Станции с поверхностным насосом очень шумные, но проще в обслуживании и ремонте, погружной насос бесшумный, но очень сложный в ремонте.

Наличие и объем хранения воды. Накопительные баки , имея большие габариты, усложняют монтаж насосной станции своими руками. И не оказывая принудительного воздействия на поток воды, они не способствуют стабильности давления в трубах. Для обеспечения постоянного давления в трубопроводе накопительный бак необходимо монтировать на высоте. Уровень его наполнения регулируется поплавком, при неисправности которого есть риск затопления помещения. Пользоваться такой «водонапорной башней» не очень удобно.

Примерно 20 лет назад стала популярной «безбашенная» система , которая совмещает работу насоса с гидроаккумулятором и не требует строительства сложных высотных сооружений для подключения насосной станции к скважине.

Принцип работы станции с гидроаккумулятором основан на том, что основной блок разделен внутри на два отсека, выполняющих функции нагнетания в трубы как воды, так и воздуха. Кроме насоса и гидроаккумулятора в такой схеме подключения насосной станции есть реле давления, сливной кран и манометр.

аккумулятор для размещения дополнительное место не требуется , так как его объем составляет 25-100 литров. Давление регулируется автоматически с помощью установленного реле. При достижении необходимого уровня давления в водопроводе работа устройства приостанавливается. Неправильное подключение и регулировка пускового реле может привести к нарушению работы всей системы водоснабжения. Нижнее давление включения насосного устройства рекомендуется устанавливать на уровне 1,5 бар. Верхнее давление отсечки стандартно устанавливается производителем на уровне 2,5-3 бар, иногда вручную увеличивается до 5 бар.

Определение места установки

Поскольку турель нельзя использовать на открытой поверхности без обогрева в холодное время года, ее установка на даче возможна только в трех местах:

1. В теплом сухом подвале. Если его площадь позволяет разместить насосный агрегат, выбранное помещение утепляют и звукоизолируют. Поскольку при работе оборудование сильно вибрирует, его следует устанавливать на отдельной прочной, хорошо армированной площадке, не примыкающей к стенам. В противном случае в процессе эксплуатации могут быть повреждены водопроводные трубы или стены дома.
2. В отдельном отапливаемом здании по тем же правилам, что и при установке в подвале дома. При отсутствии отдельного помещения насос допустимо разместить в ванной или на кухне, понимая при этом, что при работе он будет сильно шуметь.
3. В кессоне. Он должен располагаться ниже уровня промерзания почвы, то есть не менее чем на 2 м. Для дополнительной изоляции требуется крышка кессона.

Выбранное место для организации водоснабжения должно находиться как можно ближе к источнику воды (колодцу или колодцу) и обеспечивать свободный доступ к оборудованию для осмотра и ремонта. Нежелательно располагать источники энергии в одном помещении с насосным оборудованием. Без отдельного помещения или подвала возможно использование теплого (не ниже +5 градусов) и сухого подполья с люком для оборудования насосной станции. Не слышать, как работает насосная станция, поможет толстая резина.

Схема подключения

Для бесперебойной подачи воды в трубопровод необходимо правильно объединить в единую схему источник воды (колодец или колодец), насосную станцию ​​и потребителей. В любой схеме, независимо от выбранного места установки насосного оборудования, присутствует всасывающий трубопровод, соединяющий колодец или колодец с насосом, сама станция и трубопровод к потребителям.

Все работы по установке насосной станции на скважину или кессон своими руками условно разделен на несколько этапов .

• Траншеи укладывают ниже линии промерзания грунта под небольшим уклоном к источнику воды.
• Трубы полиэтиленовые диаметром 32 мм монтируются в колодец или скважину для подачи воды к насосному оборудованию и присоединяются к агрегату.
• Бытовые водопроводы подключены к водопроводной станции.
• Электропровод установлен, система запущена.

На конце подающего трубопровода, опущенного в колодец или колодец, устанавливается сетчатый фильтр для предотвращения попадания в систему водоснабжения различных примесей (песок, глина, другой мелкий мусор). Далее для помпы устанавливается обратный клапан, который не дает воде течь обратно под собственным весом при остановке двигателя. Затем идет труба к агрегату. От насосной станции трубопровод проложен до дома.

Чем ближе источник воды к жилью, тем меньше работ потребуется на укладку траншей и труб. Кессон обычно оборудуют железобетонными емкостями или бетонными кольцами по принципу колодезного устройства. Для утепления и водонепроницаемости внутреннюю поверхность оклеивают битумной мастикой с экструдированным пенополистиролом. На сухих участках, где уровень грунтовых вод ниже уровня кессона не менее чем на метр, можно выложить кирпичный котлован, заполнив дно бетоном.

Двухтрубная схема подключения, более сложная, но чаще применяемая, выполняется по следующему алгоритму:

Все соединения обязательны очень тщательно герметизировать с помощью полотна или герметизирующей пасты.

Фильтр необходимо регулярно чистить. Засорившееся устройство перестает пропускать воду к насосу, способствуя его поломке.

Для нормальной работы обратного клапана и регулировки пускового реле в насос через предусмотренное отверстие перед первым пуском заливается небольшое количество воды.

В наличии в специализированных магазинах Труба с обратным клапаном для воды Для насоса и фильтра в сборе.

Если в непосредственной близости от вашего загородного дома проходит централизованная сеть водоснабжения, к ней можно подключить насосную установку. Для этого в месте разделения трубопровода водопровод разделяется на две части. Городская магистраль соединяется с накопительным баком, а из бака вода по трубам поступает к насосу. Трубопровод корпуса подсоединяется к выходу установки.

При самостоятельном монтаже насосной станции необходимо учитывать некоторые важные аспекты:

• Водопроводные трубы следует приобретать с запасом, так как при прокладке скорость потока увеличивается за счет углов, поворотов, изгибов, а если неверно рассчитана толщина фундамента.
• Затяните все резьбовые соединения гаечным ключом, чтобы избежать утечки воды.
• Давление в гидроаккумуляторе не должно опускаться ниже 1,2-1,5 атмосфер.

Можно ли собрать и установить насосную станцию ​​своими руками, без привлечения сторонних специалистов? Этим вопросом задаются многие владельцы дач и загородных домов, желающие обеспечить себя необходимым количеством воды как для бытовых нужд, так и для полива растений на своем приусадебном участке. Вопрос установки насосной станции, которую вполне реально собрать своими руками, становится еще более актуальным в тех случаях, когда дача или загородный дом находится в районах без централизованного водоснабжения.

Зачем нужна насосная станция в системе автономного водоснабжения

Решив установить насосную станцию ​​на скважину, которая уже есть на участке, необходимо сначала разобраться, зачем нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для колодцев и колодцев, то сюда должны входить:

• подъем воды из колодца или колодца и бесперебойная подача ее во все точки автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемого по системе трубопроводов, а также отсутствие воздушных пробок в элементах такой системы;
• обеспечение подачи воды в систему трубопроводов в течение определенного периода даже в случаях неработающего электронасоса, что может произойти из-за его поломки или сбоев в сети электроснабжения.

В отличие от индивидуальных насосов, которые также используются для откачки воды из колодца или колодца, насосные агрегаты обеспечивают более щадящую работу оборудования, так как электронасос, входящий в состав таких станций, включается не каждый раз время открывания кранов в точках водоразбора, но только в те моменты, когда уровень жидкой среды в гидроаккумуляторе падает до критического уровня.

Особенности конструкции насосного агрегата

Насосный агрегат (станция) представляет собой целый комплекс технических устройств, каждое из которых играет свою роль в обеспечении эффективной работы всей системы в целом. Типовая структурная схема насосной установки включает в себя ряд элементов.

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Их устанавливают вместе с остальным оборудованием, входящим в состав станции, на поверхность земли, а в колодец или колодец опускают всасывающий шланг, по которому откачивается жидкая среда из подземного источника.

Фильтр механический

Фильтр устанавливается на конец шланга, опущенного в перекачиваемую жидкую среду. Задача такого устройства – предотвратить попадание внутрь насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Клапан обратный

Этот элемент предотвращает движение воды, выкачиваемой из колодца или колодца, в обратном направлении.

Гидроаккумулятор (гидробак)

Гидравлический бак представляет собой металлическую емкость, внутренняя часть которой разделена эластичной перегородкой из резины — мембраной. В одной части такой емкости содержится воздух, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода растягивает мембрану, и при выключении насоса она начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Работая по описанному выше принципу, гидроаккумулятор насосной станции обеспечивает постоянный напор потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не занимает много сил и средств, исключает возникновение гидравлических ударов, опасных для системы водоснабжения.

Блок автоматики

Управляет работой насосной установки. Основным элементом насосной автоматики является реле, реагирующее на уровень давления воды, которой наполнен бак гидроаккумулятора. В случае, если давление воды в гидроаккумуляторе падает до критического уровня, реле автоматически включает электронасос, и вода начинает поступать в бак, растягивая мембрану. При повышении давления жидкой среды до необходимого уровня насос отключается.

Насосные агрегаты также комплектуются манометрами и трубами, которые используются для обвязки и подключения к основному контуру системы водоснабжения.

Следует иметь в виду, что типовой насосный агрегат, который выполнен на базе поверхностного насоса, может применяться для откачки воды из колодцев и колодцев, глубина которых не превышает 10 метров. Для подъема воды из более глубоких подземных источников можно дополнительно оборудовать насосную установку эжектором или собрать насосную станцию ​​с погружным насосом, но такая схема конструкции применяется достаточно редко.

Современный рынок предлагает множество насосных станций различных моделей и марок, цены на которые варьируются достаточно сильно. Между тем, сэкономить на покупке серийного оборудования можно, если купить необходимые комплектующие и собрать насосную станцию ​​своими руками.

С чего начать

Прежде чем думать о том, как собрать насосную станцию ​​для частного дома или для дачи, необходимо рассчитать параметры системы водоснабжения, которую будет обслуживать такое оборудование. Ниже приведены основные характеристики системы водоснабжения, определяющие технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

Этот параметр будет напрямую определять, сколько воды насосная установка сможет выкачать из подземного источника в единицу времени.

Объем потребления воды

При расчете учитывается количество человек, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовых приборов, для работы которых требуется вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в этом случае подземный источник просто не сможет подать то количество воды, которое необходимо для обслуживания автономной системы водоснабжения. При расчете объема водопотребления следует также учитывать тот факт, что в летний период насосные агрегаты используются не только для бытовых нужд, но и для полива зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине залегания источника. Важны и архитектурные особенности здания, которое будет обслуживать водопроводная система. Необходимо учитывать эти параметры, чтобы подобрать насосное оборудование, которое сможет качать воду из самой низкой точки источника и поднимать ее по системе трубопроводов в самую высокую точку просадки в доме.

После определения всех вышеперечисленных параметров можно выбрать и приобрести все необходимые комплектующие и приступить к установке насосной станции.

Выбор места для установки

Сделать насосную установку для частного дома или дачи своими руками несложно. Однако при этом необходимо решить вопрос, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которой будет зависеть эффективность работы оборудования, должно отвечать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется максимально близко к источнику водоснабжения.
• Для защиты насосного оборудования от замерзания воды в холодное время года место установки должно характеризоваться комфортным температурным режимом.
• Так как насосные агрегаты нуждаются в регулярном обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

Иногда насосные агрегаты устанавливают в уже существующих на территории приусадебного участка зданиях. У каждого из этих вариантов есть свои плюсы и минусы, о которых стоит поговорить подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвале дома практически идеальный вариант размещения такого оборудования. При такой схеме установки обеспечивается удобный доступ к оборудованию, а также легко решается вопрос снижения уровня шума, создаваемого при работе станции. Этот вариант будет наиболее удачным, если бювет отапливается.

Если насосная установка расположена в хозяйственной постройке, быстрый доступ к ней несколько затруднен. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Особое внимание следует уделить вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции к жилому дому, укладывают в землю ниже уровня ее промерзания или, если они монтируются на поверхности земли, хорошо изолируют. Такой подход к монтажу трубопровода защитит воду от замерзания зимой.

Довольно часто насосные станции монтируются в кессон – специальную емкость, которая устанавливается над устьем скважины, непосредственно в приямок. Кессон может представлять собой как пластиковую или металлическую емкость, заглубленную в землю ниже уровня ее промерзания, так и стационарное подземное сооружение, стены и основание которого выполнены из бетона или отделаны кирпичной кладкой. Следует учитывать, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если схема подключения такого типа применяется для насосной станции, то участок трубопровода между насосным оборудованием и обслуживаемым им зданием должен быть тщательно изолирован или уложен в грунт на глубину ниже уровня промерзания.

Как происходит процесс сборки

Лучше всего, если сборка насосной станции и ее подключение будут производиться в сухую и теплую погоду. Это позволит без спешки правильно и аккуратно выполнять все процедуры, проводимые на свежем воздухе. Эту рекомендацию следует соблюдать еще и потому, что на сборку, подключение и настройку насосной станции может уйти значительное время.

Схема, по которой осуществляется сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, следующая.

1. Сначала на заборный шланг устанавливается обратный клапан и фильтр грубой очистки, которые защитят насос от попадания в его внутреннюю камеру твердых включений, содержащихся в перекачиваемой воде.
2. Затем верхний конец всасывающего шланга подсоединяется к входу насоса.
3. После соединения заборного шланга и насоса собираем всю конструкцию насосной станции. Для этого с помощью шланга соединяем нагнетательный патрубок насоса с впускным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумуляторе установлено реле, задающее соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеперечисленных процедур собранная и установленная насосная станция подключается к системе водоснабжения, для чего можно использовать шланг (или жесткую трубу).
6. После подключения всех элементов системы насосная станция подключается к сети электроснабжения. Оборудование проходит испытания.

На входных и напорных линиях насосной станции должны быть установлены шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в случаях, когда требуется его демонтаж для обслуживания и ремонта.

Автоматика для насосной станции, обеспечивающая более эффективную работу оборудования и защиту его от аварийных ситуаций, помимо реле давления может дополнительно включать ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При пуске насосной станции и дальнейшей ее эксплуатации также важно знать, как настроить реле давления на требуемые параметры срабатывания. Возможна настройка такого реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключаться и включать насос, используя две пружины. Степень их сжатия регулируется с помощью специальных винтов. Правильно настроенный датчик давления запускает и останавливает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Перед тем, как подключить насосную станцию ​​к электросети и опустить заборный шланг в колодец или колодец, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе установки насосной станции, вы можете не только изучить теоретическую информацию по этой теме, но и посмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при установке насосной станции, это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

Можно значительно сэкономить на стоимости самодельной насосной станции, если сделать для нее гидроаккумулятор своими руками. Самодельный аккумулятор изготавливают многие домашние мастера.

Как самому сделать такое устройство? Для изготовления гидроаккумулятора своими руками потребуются следующие комплектующие:

• емкость не менее 30 л;
резиновая мембрана
• соответствующего диаметра;
реле давления
• ;
• манометр;

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно летом, то и обычного насоса будет достаточно.

Но если семья большая и загородный дом круглый год остается жилым, то нужно проектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит быстро и без проблем подавать воду в дом и на участок. Как его установить своими руками и подключить к колодцу или скважине, читайте в этой статье.

Типы оборудования

Такие насосные агрегаты применяются в тех случаях, когда водоснабжение осуществляется из колодца или колодца.

Делятся на два типа:

• автоматические;
• самовсасывающий.

Станции насосные автоматические, в свою очередь, делятся на три типа:

1. Вихревые. Такие насосы устанавливаются только внутри помещений, так как они очень чувствительны к перепадам атмосферного давления. Вихри, формирующие давление в насосе, создаются с помощью лопастного колеса. Недостаток вихревой станции в том, что для ее запуска уже необходимо определенное давление.
2. Центробежный. Этот тип системы используется для колодцев, так как он способен выдерживать перепады температуры, возникающие в шланге. Благодаря своей конструкции центробежная станция создает давление, способное поднять воду с очень большой глубины.
3. Канализация. Такие установки имеют очень большие размеры и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружными. Они используются, когда вода находится глубоко под землей.

Как правильно крепить к колодцу или колодцу

Первое, что нужно сделать, это определиться, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для подключения системы к колодцу или к колодцу необходимо:

1. Ножки станции должны крепиться к поверхности. Делается это с помощью специального крепления – анкера.
2. Опустить шланг в колодец (колодец). Нужно быть осторожным, чтобы не опустить шланг на самое дно, чтобы при откачивании воды в него не попал различный мусор и грязь. Достаточно поднять его на метр от дна колодца.
3. Необходима полиэтиленовая труба одним концом, которая помещается в колодец или колодец. Но, прежде чем его опустить, необходимо присоединить к трубе муфту (соединительный элемент). Чтобы труба постоянно была заполнена водой, нужно поставить обратный клапан, а затем фильтр.
4. Второй конец трубы, по заранее проложенным траншеям, подводят непосредственно к водопроводу дома.

Примечание: во избежание ошибок при монтаже перед укладкой труб в траншеи желательно заранее рассчитать длину трубы. Для этого нужно учесть количество изгибов и толщину фундамента.

Подключение к водопроводу

Как правило, насосная станция подключается к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для подключения системы к водопроводу вам необходимо:

1. Водопровод должен быть отключен в определенной точке.
2. Конец трубы, идущей от центральной линии, соединяется с накопительным баком.
3. Труба от бака соединяется с входом насоса, а труба, которая соединяется с его выходом, идет к трубе, ведущей в дом.
4. Прокладка электропроводки.
5. Регулировка оборудования.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его основная цель – предотвратить утечку.

Чтобы система работала непрерывно, она всегда должна быть заполнена водой. Обратный клапан предотвращает вытекание воды из системы, позволяя воде течь только в одном направлении.

Такой элемент состоит из пружины и запирающего элемента, которые расположены в цилиндре. Как правило, такой элемент размещают либо в районе перед станцией, либо на входе всасывающей трубы. Наличие обратного клапана позволяет не заливать его водой перед каждой работой станции.

Обратный клапан лучше устанавливать в вертикальном положении (стрелка на корпусе должна указывать вверх). Это увеличит срок службы элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе эксплуатации на его стенках будет оседать грязь, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это соединение насосного оборудования с трубопроводом и другими элементами.

Это делается следующим образом:

1. Установите систему на горизонтальной плоскости.
2. Станция подключается к трубопроводу через виброизолятор. Когда система работает, она блокирует вибрацию.
3. Затем закрепляются запорные вентили, которые позволяют отключить насос в случае ремонта.
4. Установка сетчатого фильтра на линии всасывания.
5. Для удобства эксплуатации системы рекомендуется установка манометров.
6. Установка обратных клапанов.

запуск

Перед запуском системы необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого насосную станцию ​​и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем его необходимо подключить к электросети для плавного пуска и проверить давление и автоматику.

Станцию ​​нельзя запускать очень часто, иначе двигатель перегреется. Скорость пусков в час до 20 раз (точная цифра должна быть указана в техническом паспорте системы). Затем во время работы необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

как выбрать бытовую насосную станцию ​​в скважину + схемы подключения

• Выборр насосной станции для дачи
• Схема подключения насоса в скважине
Особенности дизайна
• Подключение насосной станции к колодцу на даче
• Как рассчитать объем аккумулятора?
• Очистка воды
• модель
• Видео подборка по теме

Выбор насосной станции для опроса — задача достаточно сложная и ответственная, так как многие загородные участки не подключены к городской сети, поэтому дачники используют колодцы и скважины, вода из которых подается с помощью насосов. Он имеет определенные нюансы, преимущества и недостатки, которые мы подробно рассмотрим.

Основная задача, которую выполняют скважинные насосные станции на даче, заключается в обеспечении достаточного давления в системе, чтобы вода поступала хорошего напора, независимо от того, насколько далеко или высоко находятся краны. Именно поэтому необходимо правильно выбрать насосную станцию, рассчитав ее мощность и объем жидкости, который необходимо будет подавать.

Для того, чтобы понять, как насосную станцию ​​ставить, нужно сначала узнать, что в нее входит. Это особый насос питания, расширительный бачок, блок управления, чтобы конструкция могла работать автоматически и не требовала постоянного включения и выключения источника питания.

Выброр насосная станция для дачи

Насосы бывают разные: одни подходят для полива и имеют малую мощность, другие используются на заводах и помогают доставлять воду в дом, иногда это второй и даже третий этаж , поэтому напор должен быть намного больше, чем на насосе для полива.

Подача воды может быть выполнена следующим образом::

• Насос включается только при необходимости, не имеет автоматики и подает воду сразу после. Этот вариант подходит для полива или если вы живете в доме непостоянно и редко нуждаетесь в воде.
• Насос качает воду в сборный резервуар наверху дома. Таким образом, всегда есть определенный запас, снижающий зависимость хостов от стабильности электропитания. Его можно использовать безнапорный накопительный бак, например, как летний душ. Вы можете установить переключатель на самом насосе. Этот способ не позволяет использовать бытовую технику, например, стиральную машину, так как требует хорошего напора воды.
• Использование мембранного аккумулятора давления и погружного насоса. Этот способ удобнее, но тоже не лишен недостатков.
• Установка автоматических станций. Данная насосная станция в скважину для подачи воды в систему может работать автономно, при этом с помощью мембранного бака можно создать подачу воды, которая будет подаваться под давлением. Кроме того, система не требует постоянного включения и выключения насоса, автоматика сделает очень, главное, чтобы оборудование было подключено к электросети. Собственно так же будет работать и в городской квартире. Стоит открыть кран, вода идет, закрыть — не идет; больше делать ничего не нужно. Эта система оснащена специальным реле, контролирующим давление, чтобы оно не щелкало, используется мембранный бак, который поддерживает необходимое давление внутри системы. Это позволяет снизить нагрузку на насос, улучшить его ресурс, снизить энергопотребление. автоматические насосные станции для дачи являются оптимальным вариантом, так как не только более удобны в использовании, но и позволяют экономить потребление электроэнергии.

При прокладке трубопровода к дому необходимо учитывать глубину промерзания грунта. Для Московской области это 1,7 м.

Схема подключения насоса в колодце

Для того, чтобы иметь возможность поднимать воду из колодца или колодцев, при условии, что в ней больше нет крупных примесей, используют поверхностный насос. Особенно на большом расстоянии от дома рекомендуется устанавливать водомет насосного типа (с защитой от поплавка) непосредственно в колодце. Насосы для колодца должны быть защищены от работы всухую, это поплавковый выключатель. Обязательно следите за тем, чтобы насос не упал на дно колодца и не засосал песочные лопасти. в доме установить дополнительные фильтры.

Схема подключения при расположении насоса в колодце

Кроме того, в систему входит обратный клапан, его задача не дать воде спуститься, если насос перестанет работать. На выходе обычно также ставится вентиль, прежде чем попасть в вентили, вода может пройти через съемный фильтр; он, как правило, устанавливается в доме. После фильтра разветвитель отдам. К системе мембранного бака подключается релейный барометр, после чего система переключается на сеть.

Особенности конструкции

Разные производители могут собирать элементы по-своему, реле, например, может быть снабжено гибкой проводкой или не иметь таковой, может варьироваться место ее посадки, но в целом система включает одни и те же элементы. Различия могут быть вызваны типом насоса, в разных станциях могут отличаться. Это связано с особенностями работы устройства. Рабочий прессостат для включения насоса

• Наиболее часто используются поверхностные насосы, они обладают большой мощностью, недороги, просты в эксплуатации. Минусом такого устройства является его шумность и возможность поднять воду всего на 6 м, но для небольшого частного дома обычно этого достаточно.
• Самовсасывающий насос может иметь встроенный эжектор: это устройство, позволяющее забирать воду с глубины 15 м, подходит как для неглубоких колодцев, так и для глубоких колодцев. Устройство шумное.
• Если скважина глубокая, то приходится использовать более дорогое оборудование с выносным эжектором.

Если заставить воду циркулировать через внешний эжектор, то глубину всасывания можно увеличить до 45 м, что будет достаточно для обслуживания стандартных скважин. Корабли также могли находиться в воде на солидном расстоянии. Оборудование работает тихо, но потребляет много энергии.

Если источник не глубже 10 м, можно использовать многоступенчатое оборудование, оно создаст мощный напор, при этом работает тихо. Отличия такого насоса в том, что он оснащен несколькими камерами и рабочими колесами. Существуют насосные станции с вихревыми насосами, устройства имеют относительно небольшую мощность, способны создавать высокое давление в системе, подавая воду под хорошим напором. Такой насос может качать воду из колодца не глубже 7 м, поэтому часто используется для водозаборных скважин. К достоинствам можно отнести экономичность и минимальный шум при работе. Такой насос можно использовать для центрального водоснабжения, если давление в магистрали слабое, это поможет его улучшить.

Подключение насосной станции к колодцу на даче

Насосную станцию ​​можно разместить внутри колодца, если для этого предусмотрено место, кроме того, для нее часто оборудуют подсобное помещение в доме или в комнате. Обратите внимание на глубину, которая будет на линии. Трубу требуется не только утеплить, но и место ниже глубины промерзания грунта, чтобы в холодное время года вода в ней не замерзала.

Насосная станция JEELEX Jumbo с расположением дома

Чтобы система работала правильно, вам нужно выбрать не только тип насоса, но и глубину, на которой он будет работать. Чем глубже источник воды и больше его строение, тем мощнее должен быть сам насос. На конце должна быть фильтрующая трубка, она расположена между патрубком и насосом, предохраняющим последний от попадания мусора в механизм.

В приборах обычно пишут, на какую глубину они рассчитываются, однако надо брать помощнее, так как расчет ведется только по дну скважины на поверхность, без учета расстояния до здания . легко рассчитать: 1 м вертикального расположения трубы – это 10 м ее горизонтального положения, так как подача воды в этой плоскости проще.

В зависимости от типа и мощности напор насоса может быть сильным или слабым. Также возможен расчет. В среднем помпа выдает 1,5 атмосферы, но этого давления недостаточно для нормальной работы той же стиральной машины или гидромассажной ванны, нагревателю может потребоваться температура выше.

Для контроля давления аппарат оснащен барометром. В зависимости от параметра давления рассчитывается и размер накопительного бака. Немаловажную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен выдать насос. рассчитывать нужно, исходя из пикового водопотребления, то есть когда все краны в доме открыты или работает несколько электропотребителей. Чтобы рассчитать, какую насосную станцию ​​отдать в скважину, необходимо знать производительность. Для этого необходимо сложить количество точек подачи воды.

По мощности удобнее использовать системы, которые питаются от сети 22 Вольт. Некоторые станции работают на фазе 380 В. Однако такие двигатели не всегда удобны, поскольку трехфазное подключение есть не в каждом доме. Мощность домашней станции может варьироваться, в среднем 500-2000 Вт. Исходя из этого параметра подбирается УЗО и другие приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегревалась, многие производители устанавливают автоматику, которая отключит насос в случае аварийной нагрузки. Защита срабатывает в случае отсутствия источника воды, когда возникают скачки напряжения.

Как рассчитать объем аккумулятора?

От размера бака зависит то, как часто будет включаться двигатель насоса. Чем он больше, тем меньше монтажных работ, что позволяет экономить электроэнергию, повысить ресурс системы. Слишком большой аккумулятор давления занимает место, поэтому обычно используют средний размер. Вмещает 24 л. Этого достаточно для небольшого дома, в котором живет семья из трех человек.

Аккумулятор расширительного бака прицепа рабочего

Если в доме проживает 5 человек, то лучше установить бак на 50 литров, соответственно, если больше 6, то он не должен быть меньше 100 литров. Стоит отметить, что стандартные баки многих заводов содержат 2 л, гидробак может справиться только с гидроударами и поддерживать нужное давление, лучше не экономить и сразу заменить на большой. Именно количество водопользователей в доме и будет определять, как выбрать насосную станцию ​​для опроса.

расчет гидроаккумулятора

Очистка воды

Не забывайте о том, что вода из колодца, даже если ее можно пить, может иметь примеси, например, песок, в нее могут попасть мелкие камни, различный мусор, из которого можно избавиться, применив специальную систему очистки воды. Наиболее часто используемые фильтры. Их выносят наружу, чтобы было удобно менять. Они могут иметь различную фракцию и разную степень очистки воды. На выходе используются фильтры глубокого гепа.

Комплекс очистки воды

модель

На рынке сегодня представлено множество моделей насосных станций. они отличаются не только свойствами и качеством, но и ценой. Мы рекомендуем покупать продукцию известных фирм, которые гарантируют качество своей продукции. На них можно прочитать отзывы, выбрать подходящую модель с помощью специалистов компании, которые помогут рассчитать все необходимое. К этим маркам относятся следующие:

• JEELEX.
• Вихрь.
• Эргу.
• Зубр.
• Гардена.
• Вило SE.
• Керхер.
• Педролло.
• Грундфос.
• вило.
• Тополь.
• Унипамп.
• Аквариум.
• Водолей.
• Бирал.
• СФА.
• Вихрь.
• Водозабор.
• лордов.
