Диоды выпрямительные, принцип работы, характеристики, схемы подключения

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

0,7 Вольт для кремниевых диодов,
0,3 Вольт — для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

пробой — диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
обрыв — здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

При подаче на диод прямого постоянного напряжения через него начинает протекать ток, определяемый сопротивлением нагрузки Rн. Поскольку он не должен превышать предельно допустимого значения следует определить его величину, после чего выбрать тип диода:

Iпр=Uн/Rн — все просто — это закон Ома.

Uн=U-Uоткр — см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для

Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В.

Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь — несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант — условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Далее несколько менее очевидных схем (для постоянного тока):

Диоды могут выступать как «развязывающие» элементы. Управляющие сигналы
Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы «или».
Защита от переполюсовки (жаргонное — «защита от дураков»). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
Автоматический переход на питание от внешнего источника. Поскольку диод «открывается», когда напряжение на нем достигнет Uоткр, то при Uвнеш <Uвн+Uоткр питание осуществляется от внутреннего источника, иначе — подключается внешний.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Выпрямительный диод: параметры и схема

Одним из электронных устройств, широко использующихся в различных схемах, является выпрямительный диод, с помощью которого переменный ток преобразуется в постоянный. Его конструкция создана в виде двухэлектродного прибора с односторонней электрической проводимостью. Выпрямление переменного тока происходит на переходах металл-полупроводник и полупроводник-металл. Точно такой же эффект достигается в электронно-дырочных переходах некоторых кристаллов – германия, кремния, селена. Эти кристаллы во многих случаях используются в качестве основных элементов приборов.

Содержание

Принцип работы выпрямительного диода

Выпрямительные диоды применение нашли в различных электронных, радиотехнических и электрических устройствах. С их помощью осуществляется замыкание и размыкание цепей, детектирование и коммутация импульсов и электрических сигналов, а также другие аналогичные преобразования.

Каждый диод оборудуется двумя выводами, то есть электродами – анодом и катодом. Анод соединяется с р-слоем, а катод – с n-слоем. В случае прямого включения диода на анод поступает плюс, а на катод – минус. В результате, через диод начинает проходить электрический ток.

Если же подачу тока выполнить наоборот – к аноду подать минус, а к катоду – плюс получится так называемое обратное включение диода. В этом случае течения тока уже не будет, на что указывает вольтамперная характеристика выпрямительного диода. Поэтому при поступлении на вход переменного напряжения, через диод будет проходить только одна полуволна.

Представленный рисунок наглядно отражает вольтамперную характеристику диода. Ее прямая ветвь расположена в первом квадранте графика. Она описывает диод в состоянии высокой проводимости, когда к нему приложено прямое напряжение. Данная ветвь выражается в виде кусочно-линейной функции u = U_{+ R_Д x i, в которой u представляет собой напряжением на вентиле во время прохождения тока i. Соответственно, U_{и R_Д являются пороговым напряжением и динамическим сопротивлением.}}

Третий квадрант содержит обратную ветвь вольтамперной характеристики, указывающей на низкую проводимость при обратном напряжении, приложенном к диоду. В этом состоянии течение тока через полупроводниковую структуру практически отсутствует.

Данное положение будет правильным лишь до определенного значения обратного напряжения. В этом случае напряженность электрического поля в области p-n-перехода может достичь уровня 105 В/см. Такое поле сообщает электронам и дыркам – подвижным носителям заряда, кинетическую энергию, способную вызвать ионизацию нейтральных атомов кремния.

Стандартная структура выпрямительного диода предполагает наличие дырок и электронов проводимости, постоянно возникающих под действием термической генерации по всему объему структуры проводника. В дальнейшем происходит их ускорение под действием электрического поля p-n-перехода. То есть электроны и дырки также участвуют в ионизации нейтральных атомов кремния. В этом случае обратный ток нарастает лавинообразно, возникают так называемые лавинные пробои. Напряжение, при котором резко повышается обратный ток, обозначается на рисунке в виде напряжения пробоя U3.

Основные параметры выпрямительных диодов

Определяя параметры выпрямительных элементов, следует учитывать следующие факторы:

Разница потенциалов, максимально допустимая при выпрямлении тока, когда устройство еще не может выйти из строя.
Максимальное значение среднего выпрямленного тока.
Максимальный показатель обратного напряжения.

Выпрямительные устройства выпускаются различной формы и могут монтироваться разными способами.

В соответствии с физическими характеристиками, они разделяются на следующие группы:

Выпрямительные диоды большой мощности, пропускная способность которых составляет до 400 А. Они относятся к категории высоковольтных и выпускаются в двух видах корпусов. Штыревой корпус изготавливается из стекла, а таблеточный – из керамики.
Выпрямительные диоды средней мощности с пропускной способностью от 300 мА до 10 А.
Маломощные выпрямительные диоды с максимально допустимым значением тока до 300 мА.

Выбирая то или иное устройство, необходимо учитывать вольтамперные характеристики обратного и пикового максимальных токов, максимально допустимое прямое и обратное напряжение, среднюю силу выпрямленного тока, а также материал изделия и тип его монтажа. Все основные свойства выпрямительного диода и его параметры наносятся на корпус в виде условных обозначений. Маркировка элементов указывается в специальных справочниках и каталогах, ускоряя и облегчая их выбор.

Схемы с использованием выпрямительных диодов отличаются количеством фаз:

Однофазные нашли широкое применение в бытовых электроприборах, автомобилях и аппаратуре для электродуговой сварки.
Многофазные используются в промышленном оборудовании, специальном и общественном транспорте.

В зависимости от используемого материала, выпрямительные диоды и схемы с диодами могут быть германиевыми или кремниевыми. Чаще всего применяется последний вариант, благодаря физическим свойствам кремния. Данные диоды обладают значительно меньшей величиной обратных токов при одном и том же напряжении, поэтому допустимое обратное напряжение имеет очень высокую величину, в пределах 1000-1500 вольт.

Для сравнения, у германиевых диодов эта величина составляет 100-400 В. Кремниевые диоды сохраняют работоспособность в температурном диапазоне от — 60 до + 150 градусов, а германиевые – только в пределах от — 60 до + 850С. Электронно-дырочные пары при температуре, превышающей это значение, образуются с большой скоростью, что приводит к резкому увеличению обратного тока и снижению эффективности работы выпрямителя.

Схема включения выпрямительного диода

Простейший выпрямитель работает по следующей схеме. На вход подается переменное напряжение сети с положительными и отрицательными полупериодами, окрашенными соответственно в красный и синий цвета. На выходе подключается обычная нагрузка RH, а выпрямляющим элементом будет диод VD.

Когда на анод поступают положительные полупериоды напряжения, происходит открытие диода. В этот период через диод и нагрузку, запитанную от выпрямителя, будет протекать прямой ток диода Iпр. На графике, расположенном справа, эта волна обозначена красным цветом.

При поступлении на анод отрицательных полупериодов напряжения, наступает закрытие диода, и во всей цепи начинается течение незначительного обратного тока. В данном случае отрицательная полуволна переменного тока отсекается диодом. Эту отсеченную полуволну обозначает синяя прерывистая линия. На схеме условное обозначение выпрямительного диода такое же, как обычно, только поверх значка проставляются символы VD.

В результате, через нагрузку, подключенную через диод к сети, будет протекать уже не переменный, а пульсирующий ток одного направления. Фактически, это и есть выпрямленный переменный ток. Однако такое напряжение подходит лишь для нагрузок малой мощности, запитанных от сети переменного тока. Это могут быть лампы накаливания, которым не требуются особые условия питания. В этом случае напряжение будет проходить через лампу лишь во время импульсов – положительных волн. Наблюдается слабое мерцание лампы с частотой 50 Гц.

При подключении питания с таким же напряжением к приемнику или усилителю мощности, в громкоговорителе или колонках, будет слышен гул с низкой тональностью, частотой 50 Гц, известный как фон переменного тока. В этих случаях аппаратура начинает «фонить». Причиной такого состояния считается пульсирующий ток, проходящий через нагрузку и создающий в ней пульсирующее напряжение. Именно оно и создает фон.

Данный недостаток частично устраняется путем параллельного подключения к нагрузке фильтрующего электролитического конденсатора Сф с большой емкостью. В течение положительных полупериодов он заряжается импульсными токами, а во время отрицательных – разряжается с помощью нагрузки RH. Большая емкость конденсатора позволяет поддерживать на нагрузке непрерывный ток в течение всех полупериодов – положительных и отрицательных. На графике такой ток представляет собой сплошную волнистую линию красного цвета.

Объяснение урока: Диоды | Nagwa

В этом объяснении мы научимся описывать принцип работы диодов и определять материалы, используемые в их конструкции.

Диод — это компонент электрической цепи, пропускающий через себя ток в одном направлении, но не в противоположном.

Символ диода на электрической схеме представляет собой треугольник, указывающий на прямую линию, перпендикулярную проводу.

Ориентация треугольника на символе указывает направление, в котором разрешен ток.

Рассмотрим приведенную ниже простую схему, состоящую из ячейки, диода и резистора.

Напомним, что обычный ток идет от положительной клеммы к отрицательной клемме, которая на этой схеме расположена по часовой стрелке. В этом Например, ток совпадает с направлением диода, поэтому в цепи будет ток.

Теперь представьте, что мы подключили ячейку наоборот, так что ток идет в противоположном направлении.

В этом случае направление тока противоположно разрешенному диодом, поэтому тока в этой цепи не будет.

Пример 1: Обозначение схемы для диода

Какая из следующих диаграмм правильно показывает, каким образом ток может течь через диод?

Ответ

В этом примере нам нужно вспомнить, в каком направлении может проходить ток через диод.

Здесь полезен символ диода, так как треугольник указывает направление допустимого тока. В варианте А текущий указывает в направлении, противоположном треугольнику, поэтому диод не пропускает ток в этом направлении.

В варианте B стрелка, обозначающая ток, указывает в том же направлении, что и символ диода, поэтому ток может проходить в этом направлении.

Таким образом, вариант B является правильным ответом.

Диоды используются в различных электрических цепях. Как мы видели, подключение ячейки наоборот предотвращает любой ток, если диод присутствует, поэтому диоды можно использовать для защиты других электрических компонентов от повреждения в случае неправильного подключения источника питания. наоборот.

Диод также можно использовать для преобразования переменного тока в постоянный. Переменный ток используется в источниках питания от сети, и это периодически меняет направление.

Когда в цепь вводится диод, отрицательная часть цикла эффективно отменяется, остается только положительный ток.

В следующих примерах мы рассмотрим влияние диодов на электрические цепи.

Пример 2. Диоды на принципиальных схемах

На схеме показана цепь, содержащая несколько диодов и лампочек. Все лампочки подключены параллельно ячейке. Какая из лампочек горит, если есть?

Ответ

В этом примере у нас есть схема, содержащая источник питания, три лампочки и пять диодов. Лампочки подключены параллельно.

Во-первых, нам нужно вспомнить, что обычный ток идет от положительной клеммы к отрицательной клемме и что положительный терминал представлен более длинной линией. В данном случае это означает, что ток в этой цепи течет по часовой стрелке.

Три лампочки соединены параллельно, а это значит, что мы можем рассматривать каждую часть цепи отдельно. Итак, давайте посмотрим на каждую лампочку по очереди.

Лампа 1 подключена к диоду, пропускающему ток в направлении по часовой стрелке. Следовательно, через эту часть будет проходить ток. цепь, поэтому лампочка 1 будет гореть.

Лампа 2 подключена к диоду, пропускающему ток в направлении против часовой стрелки. Через эту часть не будет пропускаться ток цепи, поэтому эта лампочка не будет гореть.

Лампа 3 подключена к трем диодам. Верхний диод пропускает ток в направлении по часовой стрелке, а два других пропускают только ток в направлении против часовой стрелки. Чтобы через эту часть цепи протекал ток, все три диода должны быть разрешить это, поэтому лампочка 3 не будет гореть.

Таким образом, в этой цепи горит только одна лампочка, и это лампочка 1.

Пример 3. Диоды в принципиальных схемах

На схеме показана цепь, содержащая несколько диодов и резисторов. Все резисторы подключены параллельно ячейке. Через какие резисторы, если они есть, ток отличен от нуля?

Ответ

В этом примере у нас есть схема, содержащая источник питания, три резистора и четыре диода. Резисторы соединены параллельно, поэтому мы можем рассмотреть каждую часть схемы в отдельности.

Во-первых, вспомните, что обычный ток идет от положительного вывода (обозначенного более длинной линией) к отрицательному полюсу. (представлен более короткой линией). В данном случае это означает, что ток течет против часовой стрелки.

Оба резистора 𝑅 и 𝑅 подключены к диодам, пропускающим ток в направлении вниз или по часовой стрелке, направление. Это направление противоположно току в этой цепи, поэтому ток через 𝑅 или 𝑅.

Третий резистор 𝑅 подключен к двум диодам. Один из них — нижний на схеме — позволяет ток в направлении против часовой стрелки, как требуется. Однако верхний диод пропускает ток только по часовой стрелке. Оба эти диоды должны были бы пропускать ток, чтобы через эту часть цепи был ненулевой ток, поэтому ток через 𝑅 равно нулю.

Следовательно, ни один из резисторов не имеет ненулевого тока через них.

Рассмотрим следующие схемы, в которых у нас есть ячейка, подключенная к диоду, с амперметром для измерения тока в цепи. и вольтметр, измеряющий разность потенциалов на диоде. Мы можем изменять разность потенциалов на диоде, используя различные клетки. Мы также можем прикрепить его наоборот, как на правой диаграмме, которую мы можем представить как отрицательную разность потенциалов. В этом случае ток будет в противоположном направлении, что мы можем рассматривать как отрицательный ток.

Как изменится измеренный ток при изменении разности потенциалов на диоде? Разность ток-потенциал, или 𝐼–𝑉, график ниже показывает ток по вертикальной оси и разность потенциалов на Горизонтальная ось. Синяя линия показывает изменение тока при изменении разности потенциалов.

Когда разность потенциалов отрицательна и ток идет против часовой стрелки, диод не пропускает ток. Как только разность потенциалов становится положительной, разрешается большой ток. Диод эффективно действует как переключатель, который размыкается, когда разность потенциалов отрицательна и замкнута, когда она положительна.

Эту ситуацию мы называем «идеальным диодом». На самом деле диоды сделаны из полупроводников, которые предлагают очень высокое, но не бесконечное сопротивление в одном направлении. Это означает, что небольшое количество тока действительно существует, когда потенциал разница отрицательная. А при очень больших отрицательных разностях потенциалов он может полностью выйти из строя, и диод будет пропускать большой ток.

Когда разность потенциалов положительна, настоящий диод не будет реагировать до тех пор, пока разность потенциалов не превысит некоторый порог. Более реалистичный Диаграмма 𝐼–𝑉 больше похожа на приведенную ниже.

В этом последнем примере мы попрактикуемся в интерпретации 𝐼–𝑉 диаграмм для диодов.

Пример 4. Определение сопротивления по 𝐼–𝑉 графику диода

На графике показаны 𝐼–𝑉 характеристики диода.

В какой из точек, отмеченных на графике, сопротивление диода наибольшее?
В какой из точек, отмеченных на графике, сопротивление диода самое низкое?

Ответ

Часть 1

Здесь нам дан график 𝐼–𝑉 диода, который показывает нулевой ток, когда потенциал разница отрицательна; небольшая величина тока при положительной разности потенциалов; и небольшой, быстро нарастающий до большой ток при большой положительной разности потенциалов. Нам нужно определить точку на графике, где сопротивление диода является самой высокой из четырех точек, отмеченных 𝑃, 𝑄, 𝑅 и 𝑆.

Напомним, что сопротивление препятствует току. Следовательно, наибольшее сопротивление будет совпадать с областью графика, где сила тока минимальна. Это происходит, когда разность потенциалов отрицательна. Из отмеченных точек точка 𝑇 соответствует наибольшему сопротивлению.

Часть 2

Теперь нам нужно определить точку, в которой сопротивление диода самое низкое. Диод оказывает наименьшее сопротивление, когда допускается максимальный ток. Точка, соответствующая наибольшему току, — это точка 𝑃. Следовательно, сопротивление диода является самым низким в точке 𝑃.

Ключевые моменты

Диод — это компонент электрической цепи, который позволяет току проходить через него в одном направлении, но не в противоположном.
На электрических схемах диод обозначается следующим символом:
Для обычного тока, от положительного вывода к отрицательному, символ указывает направление допустимого тока.
Идеальный диод действует как переключатель, не оказывая сопротивления при положительной разности потенциалов и бесконечном сопротивлении при отрицательной.
Настоящий диод имеет пороговое напряжение, ниже которого ток невелик, и допускает небольшой ток, когда разность потенциалов отрицательно. Он также сломается и пропустит большой ток при большой отрицательной разности потенциалов.

Как работают диоды и светодиоды?

Узнайте, как работает диод для управления потоком электрического тока в цепи с использованием полупроводников n-типа и p-типа.

Пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов. Эти детали оживают, когда их подключают к электрической цепи, и они могут разными способами манипулировать электричеством. Вам предстоит работать с двумя полупроводниковыми компонентами: диодом и транзистором. Сегодня мы поговорим о диоде, печально известном регуляторе, который позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, вы уже далеко впереди. Давайте начнем.

Управление потоком

Диод хорошо известен своей способностью управлять потоком электрического тока в цепи. В отличие от пассивных компонентов, которые сидят сложа руки, сопротивляясь или накапливая, диоды активно держат руку на пульсе приливов и отливов тока, когда он течет по нашим устройствам. Есть два способа описать, как ток будет или не будет течь через диод:

Прямое смещение: Когда вы правильно вставите батарею в цепь, ток будет протекать через диод; это называется смещенным вперед состоянием.
Обратное смещение: Когда вы вставляете батарею в цепь в обратном направлении, ваш диод блокирует протекание любого тока, что называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями диода с прямым и обратным смещением в простой схеме

Хотя эти два термина могут показаться слишком сложными, подумайте о диоде как о переключателе. Он либо закрыт (включен) и через него проходит ток, либо открыт (выключен), и ток через него не проходит.

Полярность диода и символы

Диоды

являются поляризованными компонентами, что означает, что они имеют очень специфическую ориентацию, которую необходимо подключить в цепь для правильной работы. На физическом диоде вы заметите две клеммы, выходящие из консервной банки посередине. Одна сторона — это положительный полюс, называемый анодом. Другая клемма является отрицательным концом, называемым катодом . Ток в диоде может двигаться только от анода к катоду, а не наоборот.

Вы можете определить катодную сторону физического диода, посмотрев на серебряную полоску рядом с одной из клемм. (Источник изображения)

На схеме легко найти диод. Просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод отмечены как положительные и отрицательные, но простой способ запомнить, как протекает ток в диоде, — это следовать направлению стрелки.

Стрелка на символе диода указывает направление тока.

В наши дни большинство диодов изготавливаются из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Если вы что-нибудь знаете о полупроводниках, то вы знаете, что ни один из этих элементов не проводит электричество в своем естественном состоянии. Так как же заставить электричество течь через кремний или германий? С помощью маленького волшебного трюка под названием допинг.

Легирование полупроводников

Полупроводниковые элементы странные. Возьмем, к примеру, кремний. Это изолятор днем. Однако, если вы добавите к нему примеси с помощью процесса, называемого легированием, вы наделите его магической способностью проводить электричество ночью.

Из-за их двойных свойств изолятора и проводника полупроводники нашли свою идеальную нишу в компонентах, которые должны управлять потоком электрического тока в виде диодов и транзисторов. Вот как протекает процесс легирования типичного куска кремния:

Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, то есть в ней нет пыли и других загрязнений.
Теперь, когда кремний вырос, пришло время его легировать. Этот процесс может идти одним из двух путей. Первый заключается в легировании кремния сурьмой, что дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Это называется кремнием n-типа или отрицательным типом, потому что в нем больше отрицательных электронов, чем обычно.
Вы также можете легировать кремний в обратном порядке. Добавление бора к кремнию удаляет электроны из атома кремния, оставляя пустые дыры там, где должны быть электроны. Это называется кремнием p-типа или положительного типа.
Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете собрать их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете соединение.

Пример

Допустим, вы соединили кремний n-типа и p-типа вместе, а затем подключили батарею, создав цепь. Что случится?

В этом случае отрицательная клемма соединяется с кремнием n-типа, а положительная клемма соединяется с кремнием p-типа. А ничейная территория между двумя кусками кремния? Ну, он начинает сжиматься, и начинает течь электрический ток! Это состояние диода с прямым смещением, которое мы обсуждали вначале.

Предположим, вы подключаете аккумулятор наоборот: отрицательный вывод подключается к кремнию p-типа, а положительный вывод — к кремнию n-типа. Здесь происходит то, что нейтральная полоса между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принимать диод.

Подключите батарею в непреднамеренном направлении, и ваш диод остановит протекание тока между n-типом и p-типом. (Источник изображения)

Прямое напряжение и поломки

Когда вы работаете с диодами, вы узнаете, что для того, чтобы один из них пропускал ток, требуется определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть, что это называется напряжением включения или напряжением включения.

Чем определяется это прямое напряжение? Полупроводниковый материал и типа . Вот как это разбивается:

Кремниевые диоды. Использование диода на основе кремния потребует прямого напряжения от 0,6 до 1 В.
Германиевые диоды. Использование диода на основе германия потребует более низкого прямого напряжения, около 0,3 В.
Другие диоды. Для специализированных диодов, таких как светодиоды, требуется более высокое прямое напряжение, тогда как для диодов Шоттки (см. ниже) требуется более низкое прямое напряжение. Лучше всего проверить техническое описание вашего конкретного диода, чтобы определить его номинальное прямое напряжение.

Я знаю, что мы говорили о диодах, пропускающих ток только в одном направлении, но вы можете нарушить это правило. Если вы приложите огромное отрицательное напряжение к диоду, то вы сможете изменить направление его тока!

Конкретная величина напряжения, которая вызывает возникновение этого обратного потока, называется напряжением пробоя . Напряжение пробоя v для обычных диодов составляет от -50В до -100В. Некоторые специализированные диоды могут даже работать при этом отрицательном напряжении пробоя, о котором мы поговорим позже.

Распаковка семейства диодов

Существует множество диодов, каждый со своими особыми способностями. И хотя каждый из них имеет общую основу для ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте проверим каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный номинальный ток.

Стандартный повседневный диод, доступный в Digi-Key, обратите внимание на серебряную полоску, которая отмечает конец катода. (Источник изображения)

Выпрямительные диоды

Это более мощные братья и сестры стандартных диодов и имеют более высокий максимальный номинальный ток и прямое напряжение. В основном они используются в источниках питания.

Более мощные аналоги стандартного диода, разница заключается в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это причудливый родственник семейства диодов. Диод Шоттки пригодится, когда вам нужно ограничить потери напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, найдя типичный символ диода, добавив два новых изгиба (форма «S») на выводе катода.

Найдите изгибы на катодном конце диода, чтобы быстро определить, что это диод Шоттки.

Стабилитроны

Зенеровские диоды являются паршивой овцой в семействе диодов. Они посылают электрический ток в противоположном направлении! Они делают это, используя напряжение пробоя, о котором говорилось выше, также называемое пробоем Зенера. Используя эту пробойную способность, стабилитроны отлично подходят для создания стабильного опорного напряжения в определенном месте цепи.

Зенеровский диод разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Photodiodes — мятежные подростки в семействе диодов. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных панелях и оптической связи.

Фотодиоды берут на себя все это, улавливая энергию света и превращая ее в электрический ток. (Источник изображения)

Светоизлучающие диоды (СИД)

Светодиоды

— это сияющие звезды семейства диодов. Как и стандартные диоды, светодиоды позволяют току течь только в одном направлении, но с изгибом! Когда подается правильное прямое напряжение, эти светодиоды загораются яркими цветами. Однако есть загвоздка в том, что определенные цвета светодиода требуют разных прямых напряжений. Например, для синего светодиода требуется прямое напряжение 3,3 В, тогда как для красного светодиода требуется всего 2,2 В, чтобы он начал светиться.

Что делает эти светодиоды такими популярными?

Эффективность: светодиоды излучают свет электронным способом, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить тонну энергии.

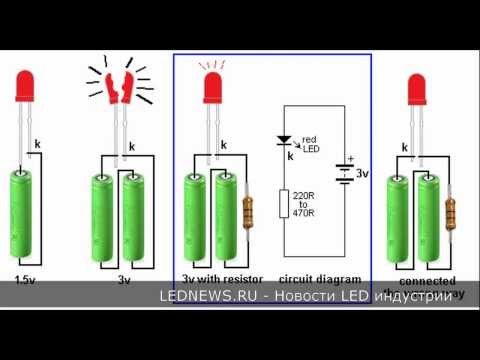

Управление: светодиодами также очень легко управлять в электронной схеме. Пока перед ними стоит резистор, они должны работать!
Недорого: светодиоды очень доступны по цене и долговечны. Вот почему вы обнаружите, что они так часто используются в сигналах светофора, дисплеях и инфракрасных сигналах.

Светодиоды бывают разных форм и цветов, для каждого из которых требуется разное прямое напряжение для освещения! (Источник изображения)

Три наиболее распространенных применения диодов

Поскольку диоды бывают разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько вариантов использования диодов:

1.

Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может осуществляться только с помощью диодов! Этот процесс выпрямления (преобразования) тока позволяет вам подключать всю вашу повседневную электронику постоянного тока к настенной розетке переменного тока в вашем доме. Существует два типа приложений преобразования, в которых диод играет свою роль:

Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы посылаете сигнал переменного тока в цепь, ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.

Одиночный диод в схеме однополупериодного выпрямителя, отсекающий отрицательный конец сигнала переменного тока. (Источник изображения)

Полноволновое мостовое выпрямление . В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, как в однополупериодном выпрямителе, этот процесс преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала, готового к постоянному току.

Двухполупериодный мостовой выпрямитель идет еще дальше, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

2. Контроль скачков напряжения

Диоды

также можно использовать в приложениях, где могут возникать неожиданные скачки напряжения. Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, попадающее в диапазон напряжения пробоя диода.

3. Защита вашего текущего

Наконец, вы также обнаружите, что диоды могут защищать чувствительные схемы. Если вы когда-нибудь разбивали батарею неправильным образом, и ничего не взрывалось, вы можете поблагодарить свой дружелюбный диод.

РубрикаРазное
