Схема подключения реле сухого хода и реле давления соединение проводов

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Содержание

Что такое сухой ход насоса
Как можно защитить насос от сухого хода
Реле защиты от сухого хода
Реле (датчики) протока
Контролеры протока
Датчики уровня воды
Поплавковые
Реле контроля уровня
Реле сухого хода для насоса: схема подключения, принцип работы, регулировка
Принцип работы модификации
Реле сухого хода для насоса: схема подключения
Регулировка реле
Типы устройств
Потоковые устройства
Поплавковые модели
Устройства с датчиком уровня
Модели низкого давления
Устройства высокого давления
Однокамерные модели
Двухкамерные устройства
Модели на три камеры
Устройства для насосов на 2 кВт
Реле сухого хода (датчик) для насоса: принцип работы
Реле «сухого хода»: о назначении и устройстве
Установка
Поплавковый выключатель
Защитное реле давления
Какое защитное устройство выбрать?
Описание подключения насосной станции (видео)
Реле сухого хода (датчик) для насоса: принцип работы
Причины возникновения сухого хода
Устройства защиты от сухого хода
Поплавковый датчик
Реле уровня
Реле давления
Датчик протока

Что такое сухой ход насоса

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого жода, автоматика включения-выключения

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса — одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

реле защиты от сухого хода;
устройства контроля потока воды;
датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

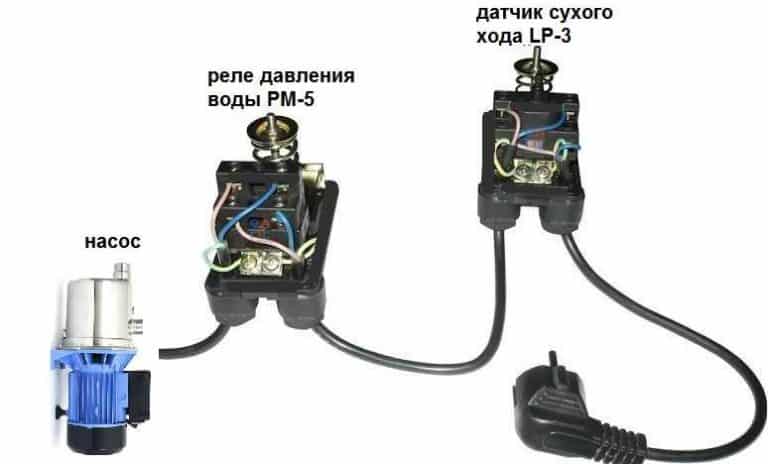

Электрическая схема включения реле защиты насоса от сухого хода

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема, но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает — давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать. Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Реле (датчики) протока

Реле протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Так выглядя лепестковые датчики протока Устройство лепесткового датчика Устройство турбинного датчика протока воды Датчик протока воды для водопровода Виды и параметры датчиков протока воды для насоса

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

BRIO 2000M Italtecnica	Реле давления + датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления + реле протока	0,5 л/мин	1″ (25 мм)	75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр	1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан	1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство.

Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы поплавкового выключателя

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Реле сухого хода для насоса: схема подключения, принцип работы, регулировка

При падении давления в насосе устройство нуждается в защите. С этой целью применяются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства располагается винт для регулировки. На штифте имеется небольшая пружина. Контактор в устройстве устанавливается с механизмом запуска. Корпуса чаще всего делаются из сплава алюминия. В нижней части модификаций устанавливаются патрубки разного диаметра.

Принцип работы модификации

Как работает реле сухого хода для насоса? При понижении давления внутри системы задействуется контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт играет роль удерживателя. Сжимание пружины осуществляется за счет штифта. При понижении давления контакты размыкаются. Для выключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключать устройство необходимо через переходник. При этом выходной патрубок соединяется с трубкой. Кабель замыкается на клемме. Непосредственно крышка фиксируется на корпусе насоса. Чтобы затянуть выход, нужна гайка. Патрубок часто фиксируется при помощи зажима. Некоторые виды реле подключаются через проходной переходник на два выхода. Если рассматривать цепь с несколькими насосами, то используется контакторный расширитель.

Регулировка реле

С целью регулировки устройства применяется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Чтобы поднять уровень допустимого давления, винт проворачивается по часовой стрелке. При пониженном напряжении замедляется скорость замыкания контактов. Также проблема может заключаться в контакторе с системой запуска. Чтобы понизить уровень давления винт проворачивается против часовой стрелки. Многое в данном случае зависит от параметров реле и предельной мощности насосов.

Типы устройств

Существуют потоковые и поплавковые устройства. Модели могут делаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Потоковые устройства выпускаются разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростанциях часто встречаются потоковые реле сухого хода для насоса. Принцип работы модификаций построен на изменении предельного давления. Происходит данный процесс за счет смены положения пластины. Она находится в нижней части корпуса. Также надо отметить, что реле указанного типа оснащаются проводными контакторами. Всего имеется одна кнопка запуска. У многих моделей применяются силовые контакты. Замыкание цепи осуществляется за счет прижима пластин. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Наиболее габаритными принято считать поплавковые реле сухого хода для насоса. Регулировка устройства происходит при помощи подкручивания винта. Принцип работы модификаций построен на смене давления. У всех моделей в корпусе находится один штифт. При этом патрубок располагается с кольцом в нижней части конструкции. У большинства реле используется ручная система настройки. Работают устройства данного типа от сети 220 В. Каркас, как правило, делается из пластика. Контактные пластины могут находиться в вертикальном положении. Большинство реле работают при низкой частоте. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота в среднем составляет 55 Гц. В верхней части модификации располагается гайка. При этом зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным. Однако важно отметить, что у моделей имеется ряд недостатков. В первую очередь специалисты говорят о том, что модели сложно настраиваются. Если говорит про реле на контакторах, то у них используется один ввод. Таки образом, часто происходят сбои. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера у реле выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Устройства высокого давления

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса. Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см. Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Однокамерные модели

Однокамерные реле сухого хода для насоса производятся с одним или несколькими штифтами. Большинство модификаций работает при низком давлении. Если рассматривать простое реле, то у него используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка располагается на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «Грундфос» (с двойным контактором), то у него используется два выхода под кабель. Минимальная частота у модификации указанного типа равняется 55 Гц.

Двухкамерные устройства

Двухкамерные устройства производятся с контакторами низкой проводимости. Большинство моделей оснащено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходной патрубок используется диаметром от 4.4 см. Устройства подходят для насосов высокой мощности. Работают модификации от сети 220 В. Если рассматривать модели с приводными контактами, то у них используется механизм запуска от модуля. Минимальная рабочая частота составляет 30 Гц. Каркас довольно часто изготавливается из стали. Повышение давления происходит за счет регулировки винта. Зажимная пластина в устройствах находится под контактором. Основание у реле имеется с уплотнителем. Большинство устройств оснащаются крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Устройства для насосов на 2 кВт

Реле для насосов делаются, как правило, с одним штифтом. Большинство модификаций оснащаются накладками. Если рассматривать устройства с проводными контакторами, то у них имеется два выхода. Также стоит отметить, что существуют модели с опорными стойками. Корпуса чаще всего делаются из нержавейки. Кабель у реле отходит от контактора. Работают устройства от сети 220 В. Подключение к насосам происходит через патрубок.

Реле сухого хода (датчик) для насоса: принцип работы

Насосное оборудование работает корректно только в том случае, когда проток жидкости через него осуществляется постоянно. Если же подача жидкости прекращается, возникает сухой ход, и, как следствие, поломка помпы.

Для предотвращения работы насоса в режиме сухого хода на водопроводе устанавливают специальные приборы.

Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

реле сухого хода для насоса;
датчик контроля потока жидкости;
датчик уровня воды.

Каждый из этих приборов имеет разную область применения и принцип работы.

Реле защиты от сухого хода представляет собой простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит давлению снизиться ниже допустимого уровня, электрическая цепь разомкнется и насос выключится.

Реле защиты от сухого хода Belamos PS-7C

В устройстве реле присутствует чувствительная мембрана, реагирующая на давление и контактная группа, разомкнутая в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и подача электроэнергии отключается.

Падение давления возможно в том случае, когда прекращается подача воды в трубопроводе, забивается мусором фильтр или же всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев возникает «сухой ход» насоса, который необходимо остановить, что и делает защитный элемент.

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер. Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе. к меню ↑

Установка

Устройство работает нормально в любой конструкции трубопровода, не предусматривающей наличие гидроаккумулятора. Можно устанавливать и в комплексе с гидроаккумулятором, но такая схема не будет полноценной защитой от сухого хода насоса.

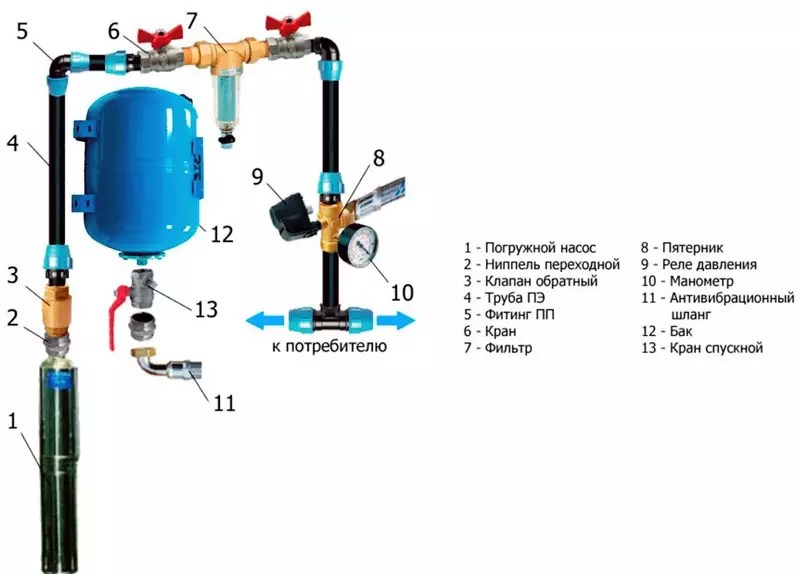

Подключение насоса с автоматикой

Причина в особенности строения и принципа работы: защитный элемент устанавливают перед реле давления жидкости и гидравлическим аккумулятором, а между перекачивающим агрегатом и защитным прибором монтируется обратный клапан.

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

К примеру, возникла ситуация сухого хода: помпа включена, емкость или скважина почти пуста, но в аккумуляторе в малом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу в 1,4-1,6 атмосфер – оно есть, но мембрана будет отжата, а насос будет продолжать работу в холостом ходу.

Прекратит он свою работу тогда, когда большая часть воды из гидроаккумулятора будет откачана или когда двигатель его перегорит. Это значит, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

Устройство реле сухого хода LP-3

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования. к меню ↑

Поплавковый выключатель

Поплавковый выключатель – это наиболее простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Поплавковый выключатель MS-1

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую». к меню ↑

Защитное реле давления

Устройство представляет собой обычное реле давления, оснащенное дополнительной защитой от холостого хода при снижении давления ниже заводских установок.

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Если колебания давления внутри трубопроводной магистрали находятся в заданных пределах, то реле давления не срабатывает и помпа работает в штатном режиме. При падении давления до установленных величин, что случается при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие цепь, и устройство для напорного перемещения жидкости выключается.

Схема подключения к глубинному насосу реле давления воды

Процесс запуска помпы осуществляется только вручную посредством нажатия рычага. Перед этим определяют и устраняют причину остановки двигателя. Обязательное условие во время запуска – наполнение насоса водой. к меню ↑

Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

глубина скважины или емкости достаточно велика;
обслуживание перекачивающего агрегата осуществляется опытным мастером;
уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата. к меню ↑

Описание подключения насосной станции (видео)

Реле сухого хода (датчик) для насоса: принцип работы

Для продолжительной и безаварийной работы насоса (насосной станции) обязательным условием эксплуатации является наличие достаточного количества воды. Не зависимо от того, откуда происходит забор (скважина, колодец, открытый водоем, централизованные или дренажные системы), насосное оборудование должно оснащаться защитой от холостого хода. Это обусловлено тем, что вода, при прохождении через насос, обеспечивает его смазку и охлаждение. При отсутствии воды или недостаточном ее количестве работающий насос перегревается и выходит из строя.

Для того чтобы исключить поломку, которая не попадает под гарантийные обязательства производителя, следует установить реле защиты от сухого хода насоса.

Причины возникновения сухого хода

Подключать реле сухого хода для защиты насосного оборудования необходимо в следующих случаях:

когда производительность (мощность) скважинного насоса значительно превышает ресурсные возможности самовосстановления достаточного объема воды в скважине;
естественный уровень воды в источнике находится значительно ниже монтажного уровня насоса;
присутствует постоянное засорение песком, илом, посторонними предметами заборного патрубка или фильтрационной сетки;
нарушается герметичность труб и их соединений от физических воздействий почвы или из-за неправильного монтажа;
циркуляционный насос работает при низком давлении воды или недостаточном ее количестве в обогревательных (охлаждающих) системах;
забор воды происходит из наполняемого источника — медленно восстанавливающей водный уровень скважины (колодца), накопительного резервуара, нестабильно работающего водопровода.

Реле защиты от сухого хода Belamos PS-7C

Подсоединение реле холостого к насосной станции — обязательное условие, так как она работает в автоматическом режиме без стороннего контроля.

Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

датчик сухого хода для насоса;
реле сухого хода для насоса;
реле давления;
выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

уровню воды;
давлению на выпускном патрубке;
по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно. к меню ↑

Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Подключение насоса с автоматикой

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения. к меню ↑

Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается. к меню ↑

Реле давления

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Устройство реле сухого хода LP-3

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью). к меню ↑

Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Поплавковый выключатель MS-1

Датчик протока имеет компактные габариты и небольшой вес, что позволяет использовать его не только в промышленных, но и в бытовых устройствах. к меню ↑

Защита от сухого хода: выбор, подключение, настройка, принцип работы | 5domov.ru

«Сухим» ходом насоса называют его работу вхолостую, когда вода по той или иной причине перестала на него поступать. То, что в таком случае происходит напрасная трата энергии – не самая главная проблема: намного более опасен перегрев и быстрый износ оборудования, ведь вода играет роль смазки и охладителя.

Принцип работы реле защиты от сухого хода
Как правильно выбрать реле защиты от сухого хода
Подключение реле защиты от сухого хода
Настройка реле защиты от сухого хода

Причины резкого снижения давления воды в контуре могут быть разными:

Неправильно подобранное оборудование. Часто бывает так, что для оснащения скважины была выбрана слишком мощная модель насоса. Другой возможный вариант проблемы – аппарат был смонтирован выше, чем динамический уровень скважины.

Линия откачивания засорилась.

Трубопровод потерял герметичность.

Снижение напора воды. Если работающий насос не защищен от сухого хода, он может быстро выйти из строя из-за перегрева.

Вода перекачивается из бака. Когда вода в емкости иссякает, оборудование переходит на холостой ход.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура.
Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Как выбрать реле защиты от сухого хода

Подбор оптимального вида защиты от сухого хода зависит от особенностей аппаратуры и характеристик колодца или скважины. В продаже представлены системы, разработанные под конкретное место установки насоса – колодец, централизованная магистраль, скважины с разной глубиной. Также многое зависит от производительности источника и мощности насоса. Заметное влияние на выбор защиты имеет специфика условий эксплуатации – диаметр шахты, место установки и технические параметры используемого насоса.

Для контроля работы насоса различные модели реле сухого хода могут ориентироваться на разные параметры – силу движения воды в трубы, ее уровень или давление. Если подходящий напор присутствует, аппарат включается. После его исчезновения или понижения ниже граничной черты происходит отключение станции. Важно понимать, что если привязка осуществлена к давлению, то могут возникать ситуации ложной тревоги: это когда вода после закачивания сразу же расходуется потребителем, из-за чего давление не сможет набирать нужные показатели. В таком случае реле будет отключать оборудование, хотя проблем с водозабором нет. Поэтому при покупке датчика важно учитывать максимально развиваемое насосом давление.

Реле защиты от сухого хода насоса типа РСХ и датчики уровня воды

Выбор подходящей варианта защиты облегчит знание недостатков некоторых вышеперечисленных моделей:

По давлению. Бывают ситуации, когда давление в контуре создается не водой, а сжатым воздухом. В таких условиях насос продолжает работать вхолостую до достижения давлением настроенного порога.

Контакт с водой. Данные модели разработаны на определение, есть ли вода в системе. Однако если задвижку на линии насоса закрыть, он будет работать вхолостую, несмотря на заполненность водой. Поэтому лучше, если кранов на линии насоса вообще будет: если же они необходимы для проведения технического обслуживания насоса, рекомендуется использовать реле протока.

По току потребления. Здесь принцип реагирования построен на большем потреблении энергии насосом, кода он работает вхолостую. Однако эти разновидности приборов имеют высокую стоимость, а разобраться в их настройках иногда не могут даже профессиональные сантехники.

Реле протока. Является не эффективным при создании давления в системе самим насосом.

Чтобы реле сухого хода работало нормально, в сеть водопровода рекомендуется включить гидроаккумулятор (объем не важен). Если насос устанавливается в глубокой скважине, имеющей хороший дебит с неизменяющимся уровнем воды, или его эксплуатация проводится опытным пользователем, то реле сухого хода можно не применять.

Подключение реле защиты от сухого хода

Процесс установки реле сухого хода состоит из следующих этапов:

Устанавливать датчик разрешается только на сети с реле давления, благодаря которому электрический насос сможет работать в автоматическом режиме. Устанавливается реле давления в строгом соответствии с сопроводительной инструкцией.

Датчик сухого хода необходимо устанавливать в одной сети с датчиком давления воды

Далее нужно определиться, где именно устанавливать реле сухого хода. Обычно его монтируют на напорную трубу, возле насосного выхода, сразу после реле давления.

Подключение реле защиты от сухого хода

Участок водопровода, где будет проходить монтаж, освобождается от воды. Перед присоединением с прибора снимают крышку и выкручивают пластмассовый вкладыш. Далее, при помощи открывшегося патрубка, производят его соединение с нужным фитингом. Уплотнение резьбы проводится сантехническими лентами из фторопласта или льном, пропитанным специальными пастами.

Пример схемы монтажа реле защиты от сухого хода

Коммутация приспособления производится последовательно в месте разрыва цепи питания (оно может подключаться в любом месте по отношению к датчику давления (до или после). Для ввода сетевого провода и провода управления имеются специальные клеммы. Перед началом монтажных работ сетевой кабель нужно вытащить из розетки.

Электрическая схема подключения реле защиты от сухого хода

Также Вы можете посмотреть видео о том, как подключить реле защиты от сухого хода к насосу:

Настройка реле защиты от сухого хода

Прибор устроен таким образом, что его настройка предусматривает изменения уровня связи между поверхностью, реагирующей на рабочее давление, и контактной группой, которая должна срабатывать. Для этих целей в реле имеются винты, которые либо сжимают, либо расслабляют пружины. Почти на всех моделях заводские настройки устанавливают нижнюю границу срабатывания 1,4 атм., верхнюю – 2,8 атм. Пользователь имеет возможность выбирать свои показатели. Для повышения нижней границы срабатывания регулировочный винт вращают справа налево, для понижения — наоборот.

Важно понимать, что при повышении нижнего предела происходит естественное увеличение верхнего (разница в 1,4 атм. сохраняется). Обязательным условием при настройке является установка предела отключения реле ниже, чем давление насоса. Если этот момент не учесть, насос вообще не будет реагировать на сухой ход, что послужит причиной его быстрого выхода из строя.

Настройка реле защиты от сухого хода

Другая регулировочная гайка позволяет изменять разницу между крайними границами реагирования прибора. Как уже говорилось, обычно фабричная настройка соответствует 1,4 атм. Путем закручивания гайки разницу можно увеличить вплоть до 2 атм. При этом происходит также изменение верхней границы отключения, что также следует участь при настройке. Очень важно, чтобы уровень наибольшего давления отключения не превысил значение, который может выдавать сам насос. Уменьшение нижнего уровня и разницы границ происходят в прямой противоположности – путем отвинчивания регулировочных гаек.

Также Вы можете посмотреть видео о том, как настроить реле защиты от сухого хода:

Предостережения:

При заниженном пределе минимальной настройки может случиться так, что погрешность в 0,3 бар не позволит реле вовремя отключить напряжение.

При завышенном пределе та же погрешность может спровоцировать активизацию защиты от сухого хода, и насос будет отключен без причины.

При минимальном давлении сухого хода на запуск насоса придется уходит больше времени (придется сливать воду из гидроаккумулятора).

Погрешность 0,2-0,3 бар может спровоцировать т.н. «откат» давления. В итоге при большом объеме потребления может наблюдаться резкое падение давления до 0,4 бар. Во избежание холостых отключений нужно понизить уровень давления холостого хода.

Массовый переход на автономное водоснабжение предусматривает обязательное использование насосных установок. Для полноценного и бесперебойного функционирования они должны быть максимально защищены от перегревания. Один их эффективных способов этого достичь — использовать датчики сухого хода, которые позволяют мгновенно отключать оборудования после пропадания воды. Чтобы установить реле самостоятельно нужно понимать принципы его работы и знать схему подключения.

схема правильного подключения, принцип работы, регулировка

Принцип работы модификации

Реле сухого хода для насоса: схема подключения

Регулировка реле

Типы устройств

Потоковые устройства

Поплавковые модели

Устройства с датчиком уровня

Модели низкого давления

Устройства высокого давления

Однокамерные модели

Двухкамерные устройства

Модели на три камеры

Устройства для насосов на 2 кВт

принцип работы датчика защиты насосного оборудования

Почему насосное оборудование надо защищать от сухого хода
Основные средства защиты
Характеристики реле защиты насоса от сухого хода
Датчики, обеспечивающие контроль потока воды
Датчики, контролирующие уровень воды в системе

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

реле защиты насоса от сухого хода;
датчик потока воды;
реле давления с опцией защиты по сухому ходу;
датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

мембраны, являющейся одной из стенок внутренней камеры датчика;
контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

лепестковые;
турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Датчик сухого хода для насоса как установить

Реле сухого хода – это прибор предназначающийся для защиты двигателя водяного насоса от включения при отсутствии воды. Насосная техника устроена так, что вода из колодца выступает как охлаждающая жидкость, и смазка, предотвращая перегрев электромотора. Поэтому «сухой ход», когда насос функционирует без воды, приводит к серьёзным поломкам, вплоть до полного выхода оборудования из строя.

Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

Мембрана, установленная внутри корпуса реле.
Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Подключение реле сухого хода к насосной станции

Реле защиты сухого хода насоса чаще монтируется наверху, в защищённом от сырости месте.

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Защита скважинного насоса от сухого хода

Для защиты погружных насосов обычно применяются размыкатели-поплавки.

Этот прибор состоит из герметичного корпуса, в который помещён свободно перемещающийся стальной шарик и контакты-размыкатели тока. Датчик-поплавок подключается к разрыву питающей электроцепи, точно также, как и поверхностные модификации. Поплавок опускается в воду вместе с погружным насосом, с которым он соединён тросом.

Поскольку такой прибор легче воды, что можно уже понять из названия «поплавок», он всегда стремится всплыть, но тросик не даёт ему это сделать. Поэтому датчик пребывает под таким наклоном, что шарик давит на рычажок замыкателя электроконтактов.

В этом положении оборудование спокойно включается и функционирует. Но когда уровень воды опускается ниже расположения насоса, прибор свободно повисает на крепёжном тросике, и шарик перекатывается на другую сторону корпуса, освобождая подпружиненный рычажок. Контакт размыкается, и подача электричества к двигателю блокируется.

Кроме поплавковых реле, для скважинных модификаций насосов используются и обычные, поверхностные реле. Сравнительно недавно на рынке появились также электронные приборы, отслеживающие изменение уровня воды внутри скважины, и автоматически отключающие подачу электричества насосу.

Регулировка реле сухого хода

Насос с защитой от сухого хода автоматически отключается, в зависимости от установленного показателя внутри-сетевого давления. Для регулировки данного показателя в конструкции датчика имеется специальный регулировочный винт, соединённый с пружиной.

При повороте винта вправо-влево, пружина либо расслабляется, либо сжимается. Тем самым производится установка необходимого показателя давления, при котором мембрана будет размыкать электрические контакты. На большинстве моделей защитных реле нижняя граница устанавливается на точке 1,4 атмосферы, а верхняя – порядка 2,8.

Эти заводские настройки можно изменить по своему желанию. Чтобы увеличить порог срабатывания датчика, винт пружины нужно повернуть против часовой стрелки, а для уменьшения нижней границы – вращать его следует в обратную сторону.

При ручной установке порога, необходимо следить, чтобы он был не выше давления, которое создаёт нормально работающий насос. Иначе возникает опасность, что оборудование вообще не будет реагировать на изменение напора воды, что чревато поломкой электродвигателя при сухом ходе.

Что такое сухой ход насоса

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

реле защиты от сухого хода;
устройства контроля потока воды;
датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Реле защиты от сухого хода

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Устройства контроля протока воды

Реле (датчики) протока

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Контролеры протока

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления + датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления + реле протока	0,5 л/мин	1″ (25 мм)	75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр	1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан	1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Поплавковые

Принцип работы поплавкового выключателя

Реле контроля уровня

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Для предотвращения работы насоса в режиме сухого хода на водопроводе устанавливают специальные приборы.

Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

реле сухого хода для насоса;
датчик контроля потока жидкости;
датчик уровня воды.

Каждый из этих приборов имеет разную область применения и принцип работы.

Реле защиты от сухого хода Belamos PS-7C

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер. Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе.

Установка

Подключение насоса с автоматикой

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

Устройство реле сухого хода LP-3

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования.

Поплавковый выключатель

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковый выключатель MS-1

Защитное реле давления

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Схема подключения к глубинному насосу реле давления воды

Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

глубина скважины или емкости достаточно велика;
обслуживание перекачивающего агрегата осуществляется опытным мастером;
уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Описание подключения насосной станции (видео)

Реле давления серии РДН для насосов.

Описание

Технические характеристики

Монтаж

Настройка

Схемы

Габаритные размеры

Реле давления серии РДН предназначены для управления электродвигателем насоса в автоматическом режиме по установленным диапазонам давления. Основные задачи, которые помогают решать реле давления РДН – это:

Защита насосов от сухого хода.
Автоматизация подпитки контуров водоснабжения.
Автоматическое заполнение или опорожнение емкостей (контроль уровня жидкостей).
Поддержание необходимого рабочего давления в гидроаккумуляторах систем водоснабжения.
Другие задачи, где требуется управление нагрузкой по установленным диапазонам давления в системе.

Рабочая среда: вода и другие неагрессивные жидкости. Т_{раб.среды} -5…+80 °C.

Отличительные особенности реле давления РДН:

РДН-1Т16 – это недорогое и простое в эксплуатации реле давления. Наиболее оптимально подходит для поддержания давления в емкостях и использования его в качестве устройства сигнализации. К данной модели реле применим принцип «установил, настроил и забыл».
РДН-1Т10Р – это более универсальная модель реле давления, которая снабжена ручным выключателем. Он позволяет принудительно отключать питание от электродвигателя насоса. Переключатель имеет 2 положения «AUTO» и «OFF». В положение «AUTO» реле управляет насосом в автоматическом режиме по установленным диапазонам давления. В положение «OFF» питание с электродвигателя насоса отключено, и насос не включится при любом давлении в системе. Наличие внутри данной серии модели реле с нормально разомкнутой группой контактов позволяет использовать их для защиты насосов от сухого хода.

Для ввода реле серии РДН в эксплуатацию необходимо:

Подключить реле к системе через порт G1/4”.
Подключить цепи управления электродвигателем насоса к контактам реле (напрямую⁽¹⁾ или через сетевой контактор).
Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(1) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.

Описание

Технические характеристики

Монтаж

Настройка

Схемы

Габаритные размеры

Технические характеристики реле давления серии РДК:

Наименование	Фото	P_{раб. max} бар	Диапазон настройки, бар	Заводская настройка⁽²⁾, бар	Дифференциал, бар	Кол-во портов, (резьба)	Кол-во и тип контактов	Мощность контактов, А для категории применения нагрузки АС-3 (трехфазные эл. двигатели)
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДН-1Т10Р-2		7	2…7	4…6	1,5…2,5 (настраиваемый)	1 порт (1/4” NPT внутр. )	2 NC	12 А / 240 VAC
РДН-1Т10Р-2/НО		7	2…7	4…6	1,5…2,5 (настраиваемый)	1 порт (1/4” NPT внутр.)	2 NO	12 А / 240 VAC
Тип конструктивного исполнения корпуса 16 без выключателя
РДН-1Т16-1		5,6	1,4…5,6	3…4	1…2,5 (настраиваемый)	1 порт (1/4” NPT внутр.)	2 NC	9 А / 230 VAC

(2) — реле давления серии РДН поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (3. ..4 и 4…6 бар).

Описание

Технические характеристики

Монтаж

Настройка

Схемы

Габаритные размеры

Примеры применения реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода:

Необходимое оборудование:

Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 для поддержания давления в гидроаккумуляторе.
Реле давления РДН-1Т10Р-2/НО для защиты наоса от сухого хода.
Реле времени AT8N с колодкой PYF029-BE для создания временной задержки.
Контактор серии LC1E, соответствующий мощности насоса, для запуска электродвигателя насоса.

Монтаж и подключение:

Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 устанавливаются непосредственно на гидроаккумулятор.
Питание электродвигателя насоса подключается через сетевой контактор серии LC1E.
Затем настраиваются верхний и нижний пороги срабатывания реле давления РДН-1Т16-1 / РДН-1Т10Р-2 (для жилого дома например 3 бара нижний порог и 4 бара верхний порог).
Реле давления РДН-1Т10Р-2/НО устанавливается на подающем трубопроводе до обратного клапана гидроаккумулятора.
Верхний порог срабатывания реле давления РДН-1Т10Р-2/НО устанавливается ниже 3-х бар (приблизительно 2…2,5 бара).
Цепи управления контактором LC1E подключаются через контакты таймера AT8N и двух реле давления (см. рис. 1).

Алгоритм работы:

При снижении давления в гидроаккумуляторе ниже установленного порога, реле давления РДН-1Т16-1 / РДН-1Т10Р-2 подает питание на схему управления и запускает насос.
Реле времени AT8N отсчитывает временной промежуток, в течение которого насос нагнетает давление в подающем трубопроводе, а затем пытается отключить насос.
Если за время выдержки на реле времени насос не нагнетает необходимое давление в подающем трубопроводе (например, по причине порыва подающего трубопровода или отсутствия воды в скважине), то реле давления РДН-1Т10Р-2/НО блокирует работу насоса.
При увеличении давления в гидроаккумуляторе до установленного верхнего порога реле давления РДН-1Т16-1 / РДН-1Т10Р-2 выключает насос.

Рис.1 Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода.

Описание

Технические характеристики

Примеры применения

Настройка

Схемы

Габаритные размеры

Настройка порогов срабатывания реле давления серии РДН:

Если заводской диапазон настройки порогов срабатывания Вам подходит, то для ввода реле давления в эксплуатацию его нужно только установить и подключить цепи управления. Если Вам не подходят заводские настройки реле давления, то для установки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и ориентируясь на показания манометра настроить сначала верхний порог срабатывания, а затем нижний порог срабатывания (дифференциал). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле	Диапазон настройки дифференциала, бар	Регулировочные винты
РДН-1Т10Р	1,5…2,5
РДН-1Т16	1,5…2,5

Описание

Технические характеристики

Примеры применения

Настройка

Схемы

Габаритные размеры

Схемы подключения реле давления серии РДН:

Реле давления серии РДН используются преимущественно для работы с однофазной нагрузкой т. к. имеют только две группы контактов. Допускается также использование реле давления серии РДН для управления трехфазной нагрузкой. Но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети. Соответствующие схемы подключения приведены ниже.

Рис.2 Схема подключения однофазной нагрузки к реле давления серии РДН.

Рис.3 Схема подключения трехфазной нагрузки к реле давления серии РДН.

Описание

Технические характеристики

Примеры применения

Настройка

Схемы

Габаритные размеры

Габаритные размеры реле давления серии РДН:

РДН-1Т10Р

РДН-1Т16

Расшифровка обозначения реле давления серии РДН:

Защита от сухого хода насоса: виды, установка

Водоснабжение частного дома невозможно без насоса. Но его надо как-то включать и выключать, следить, чтобы он не сработал при отсутствии воды. Реле давления воды отвечает за включение и выключение насоса, а защита от сухого хода насоса должна следить за наличием воды. О том, как реализовать эту защиту в разных ситуациях, пойдет речь далее.

Содержание статьи

1 Что такое насос всухую
2 Как защитить насос от работы всухую?
3 Реле защиты от сухого хода
- 3.1 Когда действует
- 3.2 Когда не гарантирует отключение при отсутствии воды
4 Устройства контроля расхода воды
- 4.1 Реле (датчики) расхода
- 8 контроллеры
5 Датчики уровня воды
- 5.1 Поплавок
- 5.2 Реле контроля уровня

Что такое насос сухого хода

Везде, где насос качает воду, иногда создается ситуация, что вода закончилась — при малом расходе колодца или скважины вам можно просто выкачать всю воду. Если вода качается из централизованного водопровода, ее подача может быть просто прекращена. Работа насоса при отсутствии воды называется сухим ходом. Иногда используется термин «холостой ход», хотя это не совсем корректно.

Для того, чтобы водоснабжение дома работало нормально, нужен не только насос, но и система защиты от сухого водоснабжения, автоматический выключатель

Что плохого в сухом ходу, кроме траты электроэнергии? Если насос работает при отсутствии воды, он перегревается и сгорает — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Поэтому защита от сухого хода насоса – это одна из составляющих автоматики, которую придется докупить. Есть, правда, модели со встроенной защитой, но они дорогие. Дешевле купить оборудование для автоматизации.

Как защитить насос от работы всухую?

Существует несколько различных устройств, отключающих насос при отсутствии воды:

реле защиты от сухого хода;
устройства регулирования расхода воды;
(поплавковый выключатель и реле контроля уровня).

Все эти устройства предназначены для одного — отключения насоса при отсутствии воды. Только работают они по-разному, имеют разные области применения. Далее разберемся в особенностях их работы и когда они наиболее эффективны.

Реле защиты от сухого хода

Простое электромеханическое устройство контролирует наличие давления в системе. Как только давление падает ниже порогового, цепь питания разрывается, насос перестает работать.

Реле состоит из мембраны, реагирующей на давление, и контактной группы, которая нормально разомкнута. При падении давления мембрана давит на контакты, они замыкаются, отключая питание.

Похоже на защиту от сухого хода насоса

Когда действует

Давление, на которое реагирует прибор, составляет от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна, когда воды мало или совсем нет, фильтр забит, самовсасывающая часть расположена слишком высоко. В любом случае это состояние сухого хода и насос должен быть выключен, что и происходит.

Схема подключения реле сухого хода в системе с гидроаккумулятором

На поверхности установлено реле защиты от холостого хода, хотя есть модели в герметичном корпусе. Нормально работает в схеме орошения или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда после насоса установлен обратный клапан.

Когда не гарантирует отключение при отсутствии воды

Можно поставить в систему с ГА, но 100% защиты от сухого хода насоса не получите. Все дело в особенностях строения и работы такой системы. Перед реле давления воды и гидроаккумулятором установлено защитное реле. В этом случае между насосом и защитой обычно стоит обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это распространенная схема. Но при таком способе включения возможна ситуация, когда работающий насос при отсутствии воды не отключится и сгорит.

Более подробная схема подключения реле давления в контуре водоснабжения с глубинным насосом

Например, создалась ситуация сухого хода: насос включился, воды в колодце/колодце/баке нет, в аккумуляторе есть определенная сумма. Так как нижний порог давления обычно устанавливается порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В этом положении мембрана отжата, насос будет работать всухую.

Устройства контроля расхода воды

В любой ситуации, когда насос работает всухую, расход воды недостаточен или отсутствует. Есть устройства, которые следят за этой ситуацией – реле и регуляторы расхода воды. Реле или датчики расхода – электромеханические устройства, контроллеры – электронные.

Реле (датчики) расхода

Датчики расхода бывают двух типов — лепестковые и турбинные. Лепесток имеет гибкую пластину, расположенную в трубопроводе. При отсутствии расхода воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

: Так выглядят лепестковые датчики потока

: Устройство лепесткового датчика

: Устройство датчика расхода турбинной воды

: Датчик расхода воды для сантехники

: Типы и параметры датчиков расхода воды для насоса

Турбинные датчики расхода несколько сложнее. Основой устройства является небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик в зависимости от количества импульсов включает/выключает питание насоса.

Регуляторы расхода

В основном это устройства, совмещающие две функции: защита от сухого хода и реле давления воды. Некоторые модели, помимо этих функций, могут иметь встроенный манометр и обратный клапан. Эти устройства также называют электронными реле давления. Эти устройства нельзя назвать дешевыми, но они обеспечивают качественную защиту, обслуживая сразу несколько параметров, обеспечивая необходимое давление в системе, отключая оборудование при недостаточном расходе воды.

Наименование	Функции	Параметры срабатывания защиты от сухого хода	Присоединительные размеры	Страна производитель	Цена
BRIO 2000M Italtecnica	Реле давления + датчик расхода	7-15 сек	1 «(25 мм)	Италия	450$
AQUAROBOT TURBIPRESS	Реле давления + реле протока	0,5 л/мин	1 «(25 мм)		75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 с	1 «(25 мм)	Германия	68$
Блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр		1″ (25мм)	Россия	38$
Блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан		1″ (25мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор является ненужным устройством. Система отлично работает на появление потока — открытие крана, срабатывание бытовых приборов и т.п. Но это если запас напора небольшой. Если зазор большой, необходимы как ГА, так и реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только при достижении максимального давления. Если брать с большим запасом, то может создаваться избыточное давление (оптимальное — не более 3-4 атм, все выше приводит к преждевременному износу системы). Поэтому после блока автоматики поставили прессостат и гидроаккумулятор. Эта схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, резервуаре. Их целесообразно использовать с погружными насосами, хотя они совместимы и с поверхностными насосами. Датчики бывают двух типов — поплавковые и электронные.

Поплавковый

Есть два типа датчиков уровня воды — на наполнение бака (защита от перелива) и на слив — как раз защита от сухого хода. Второй вариант наш, первый нужен при наполнении тазика. Также есть модели, которые могут работать в обе стороны, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы поплавкового выключателя

Принцип работы при использовании защиты от сухого хода прост: пока есть вода, поплавковый датчик поднят, насос может работать, как только вода уровень упал настолько, что упал датчик, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока не поднимется уровень воды. Для защиты насоса от холостого хода трос поплавка подключается к разрыву фазного провода.

Реле контроля уровня

Данные устройства можно использовать не только для контроля минимального уровня воды и сухого хода в колодце, колодце или накопительной емкости. Также они могут управлять переливом (переливом), что часто бывает необходимо при наличии в системе накопительного бака, из которого вода потом закачивается в дом или при организации подачи воды в бассейн.

Электроды опускают в воду. Их количество зависит от параметров, которые они отслеживают. Если вам нужно только следить за наличием достаточного количества воды, достаточно двух датчиков. Один — спускается на уровень минимально возможного уровня, второй — базовый — находится чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что в колодце/колодце/баке достаточно воды. Если тока нет, это означает, что вода опустилась ниже датчика минимального уровня. Эта команда размыкает цепь питания насоса и останавливает работу.

Один и тот же прибор может контролировать разные уровни, в том числе и минимальный

Это основные способы организации защиты насоса от сухого хода в системах водоснабжения частного дома. Есть еще преобразователи частоты, но они дорогие, поэтому их целесообразно использовать в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Схема подключения скважинного насоса к автоматике и реле давления

Общие советы по установке своими руками

Бесперебойное водоснабжение предполагает установку автоматики. От этого зависит правильная и бесперебойная работа системы водоснабжения. В комплект для обустройства колодца или колодца входит глубинный насос, обратный клапан, поплавок с датчиком, реле давления, бак гидроаккумулятора и электронный блок управления.

Погружной насос легко перемещать самостоятельно благодаря своим компактным размерам

Насос является основным силовым элементом, поднимающим воду из скважины.

Обратный клапан представляет собой перепускную мембрану, которая устанавливается в месте выхода силового агрегата. Мембрана предотвращает вытекание жидкости из трубы. Поплавковый датчик – это элемент автоматики, определяющий уровень воды в колодце или колодце.

Советы по установке погружного насоса:

Для погружения лучше всего использовать оцинкованные или нейлоновые тросы.
Использование стальных тросов не рекомендуется, так как они быстро изнашиваются.
Для крепления троса используется прочная стальная рама.
Каркас изготовлен из уголка и снабжен оголовком колодца.
В раме сделано отверстие для протягивания через него троса.
Поместите насос на конец трубы и проложите кабель вдоль него.

Система может не иметь обратного клапана. В этом случае им нужно обустроить розетку. На вентиль устанавливается муфта, а к ней уже крепится труба.

Длина водопровода и количество узлов

Иногда такие агрегаты называют станциями управления погружными насосами. Насос – это основной силовой элемент, который поднимает воду из скважины. Насос также заземлен.

Схема подключения Смешанная схема подключения блока автоматики и реле давления Блок автоматики защищает насос от работы всухую без воды.

Отсутствие обратного клапана негативно влияет на напорное устройство. Для установки такой автоматики нужны базовые знания электротехники.

Например, установка погружных скважинных насосов имеет существенные отличия.

Чтобы техника служила вам долго и не было поломок, внимательно относитесь к каждому этапу работы. Все резьбы заклеены ФУМ-лентой, кроме перехода металл-пластик.

Преимуществом наружного расположения является свободный доступ к устройству при необходимости ремонта. Пусковое устройство ПЗУ для погружных насосов Пусковое устройство предназначено для первоначального пуска насоса и последующего разгона его двигателя.

Понравилась статья? Работа погружного насоса с частотным регулированием Grundfos SQE

Оборудование для подключения

Водоснабжение в частном доме чаще всего автономное. Чтобы его работа была бесперебойной, следует позаботиться о правильной установке специального оборудования. На выбор оборудования влияет глубина и тип источника.

Неглубокий колодец требует использования обычного ручного насоса. Но большая глубина предполагает установку более мощного оборудования.

Перед монтажными работами следует определиться со схемой подключения. После этого нужно определиться с типом оборудования. Для этого необходимо ознакомиться с особенностями каждого из них.

При установке погружного насоса соблюдать правила техники безопасности

Типы оборудования:

Поверхностный;
Глубоководный (погружной).

При использовании наземного оборудования установка осуществляется вблизи источника. При этом трубка опускается в воду – именно по ней жидкость подается в систему. Погружной насос устанавливается непосредственно в воду.

Схема электрических соединений

Не рекомендуется подключение скважинного насоса без автоматики
В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления насос подключается с помощью предварительно смонтированной электрической розетки с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, которая подключается к существующему контуру заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки на 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может выйти из строя во время простоя.

Проходное реле давления

Для удешевления комплекта напорного оборудования можно использовать схему подключения глубинного насоса только с реле давления без блока управления. Прибор отключает насос, когда давление достигает своего максимума, и запускает его, когда показатели снижаются до минимума.

Использование блока управления

Автоматика первого поколения
При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена производителем в насос. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. С учетом этих данных можно выбрать один из трех вариантов автоматики — простую, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления здесь собран из трех устройств:

Блокиратор сухого хода. Он отключит устройство, работающее без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, не давая ему перегреваться. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как гидроаккумулятор. Внутри находится рабочий механизм — диафрагма.
Реле давления в комплекте с манометром. Это устройство позволяет настроить работу контактов реле.

Оснастить напорное оборудование своими руками несложной автоматикой несложно. Принцип работы системы прост: при расходе воды давление в гидробаке снижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, реле отключает агрегат. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в гидроаккумуляторе осуществляется с помощью реле. В приборе с помощью манометра задаются минимальный и максимальный параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 значения при включении.

Автоматика второго поколения
AT Автоматика второго поколения подключение идет через электроблок с комплектом датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети, и позволяют системе функционировать без гидравлический бак. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при следующей схеме подключения погружного скважинного насоса к автоматике:

Жидкость скапливается только в системе водоснабжения, где установлен один из датчиков.
При падении давления датчик посылает импульс на блок управления, который запускает насос.
После достижения нужного напора расхода воды в водопроводе аналогичным образом отключается насос.

Для установки такой автоматики необходимы базовые знания электротехники. Эта и предыдущая защита работают практически одинаково – по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при отключении электроэнергии с ним без воды не останетесь. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Его установка позволяет значительно сэкономить на электроэнергии за счет сверхточной настройки электродвигателя. Схема подключения расширенной автоматики к погружному насосу для скважины очень сложная, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или перегорания обмоток при скачках напряжения в сети.

Агрегат питается от датчиков без гидробака. Эффективность достигается тонкой настройкой.

Электродвигатель глубинного насоса при запуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малом расходе. Усовершенствованная машина запускает двигатель с мощностью, необходимой для необходимого объема забора и расхода воды. Это способствует экономии электроэнергии и продлению срока службы оборудования, работающего под давлением.

Элементы автоматической системы

Самостоятельное устройство водопровода должно производиться при условии, что мастер знает, как работают его основные узлы. Насос, погруженный в скважину, создает давление воды, когда на него подается питание. Кабель насоса можно подключить напрямую к электросети, тогда использование дополнительных устройств не требуется.

Если дом нуждается в постоянном водоснабжении, лучше всего использовать автоматику.

Автоматика срабатывает при открытии крана в доме или включении бытовой техники. Насос включается после подачи реле соответствующей команды. Аккумулятор формирует необходимое давление, что провоцирует отключение устройства.

Элементы автоматики:

Реле давления;
Датчик уровня;
Гидроаккумулятор.

Насос погружной имеет длительный срок службы при правильной эксплуатации
В процессе подключения гидробак обмотан фум-лентой. После этого прикручивается американский переходник. Латунный переходник оснащен реле давления и манометром. Для изготовления специального колена используется пластиковая труба и фитинг. Для соединения шланга используется муфта цангового типа.

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, необходимо изучить его виды. Также необходимо ознакомиться с принципами их функционирования.

Насосы горизонтальные и вертикальные, полупогружные, самовсасывающие, регулируемые, герметизированные и др. Чаще всего для монтажа применяют вертикальные, моноблочные, одноступенчатые, герметизированные и погружные насосы.

Насос погружной скважинный состоит из насосной части, фильтра, электродвигателя, трубной резьбы, блока конденсаторов. Важно, чтобы установка соответствовала электрической схеме. Схемы могут быть разные.

Чтобы убедиться в правильности работы скважинного прибора, сначала необходимо выполнить пробный спуск на поверхности.

Схема электрических соединений:

Водонагреватель;
Аккумуляторный бак;
Реле давления;
Фильтр грубой очистки;
Трубопровод горячей воды;
Трубопровод холодной воды.

Перед установкой скважинного насоса необходимо учитывать его тип, режим работы агрегата, наличие самовсасывающей поверхности, качество агрегата. Важно, чтобы самовсасывающее устройство было установлено близко к источнику жидкости, а трубопровод скважины был правильным. Это предотвратит попадание грязи и пыли в систему. После установки подключите к сети. Важно, чтобы источник был заземлен.

Колодец или колодец можно оборудовать погружным насосом, чтобы обеспечить бесперебойную подачу воды в дом. Его можно поставить самостоятельно, но для этого нужно определиться с его типом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует выполнения правил установки, иначе система будет работать некорректно. Бесперебойной работой системы будет обязан блок автоматики. Устройства «Водолей» пользуются большой популярностью у потребителей.

Где заказать насосное соединение?

Электрическое подключение скважинного насоса потребует приобретения водонепроницаемых изолированных кабелей для его подключения к блоку питания. Наши квалифицированные мастера готовы оказать всем желающим услуги по разработке макетов насосного оборудования и его дальнейшему монтажу. Прибегая к услугам профессиональных специалистов ВОДОСНАБ, вы экономите свое время и деньги.

Мы готовы предложить Вам только самые современные установки, провести подробную консультацию по всем этапам установки автоматики и оперативно подключить скважинный насос. Обращайтесь за помощью по телефонам, указанным на сайте.

Скважинный насос: назначение и виды

Этот агрегат предназначен для быстрого подъема из-под земли достаточного количества воды. Мощность современных насосов позволяет обеспечить не только питьевое и хозяйственно-бытовое водопотребление, но и перекачивать необходимое количество подземных вод для сельскохозяйственного орошения.

По месту расположения скважинного насоса в выработке и принципу их функционирования все насосы делятся на поверхностные и погружные.

Понимание различий между этими типами важно для понимания установки и подключения насоса.

Наземные устройства все реже используются в водоснабжении частных домов и приусадебных участков. Это связано с определенной функциональной ограниченностью наземного оборудования. Так как его установка осуществляется не в самой скважине, а на поверхности земли, то забор жидкости из выработки осуществляется всасывающим методом.

Этот метод применим только при расположении водоносного горизонта на глубине до 8 м. Поскольку во многих случаях потребитель вынужден качать воду с большой глубины, ему приходится обратить свое внимание на погружные модели.

Данный тип скважинного насоса отличается простотой монтажа и демонтажа. Однако главная его особенность в том, что узел подачи воды на поверхность опускается в сам колодец. Поскольку такой насос работает по принципу выталкивания жидкости из шахты, его погружают в толщу воды не менее чем на 2 м ниже верхнего уровня грунтовых вод.

Эффективность такого агрегата зависит от высоты, на которую он способен поднять требуемые объемы воды. Эта способность определяет мощность двигателя насоса. В настоящее время выпускаются устройства, обеспечивающие подъем воды на высоты 40-80 м.

Стоит отметить, что все погружные насосы сегодня оснащены устройствами плавного спуска, системами защиты от резких скачков напряжения, от смещения рабочего колеса по оси, автоматическим перезапуском.

Выбор насоса

Для начала необходимо определиться с производителем погружного насоса. Качество выполняемых буровых работ во многом определяется перечнем подходящих моделей насосов для скважины. Некоторые погружные насосы разработаны специально для возможности работы в сложных условиях, которые часто возникают, если скважину бурили не профессионалы, а просто любители. Если в воде много загрязнений, обычные насосы быстро выходят из строя.

Резиновые шланги не всегда подходят для подачи воды из глубокого колодца. При нормальной работе насосных агрегатов воздух в шланге разбавляется, после чего стенки шланга закрываются. Чтобы избежать таких сложностей, используются пластиковые трубы соответствующего диаметра.

При оборудовании колодцев необходимо выбирать модель погружного насоса с учетом диаметра скважины, в которую он будет погружаться. Устройства типа ЭЦВ, приводимые в действие погружным электродвигателем, используются для взаимодействия с водой, общая минерализация которой не превышает 1500 мг/л. Основными составными частями таких устройств являются радиальные и полуосевые ступени, вход с защитной сеткой, обратный клапан и приспособление для крепления водоподъемного трубопровода.

При выборе насоса необходимо подробно ознакомиться с его техпаспортом, обратить внимание на следующие технические характеристики:

Производительность;
Соответствие размеров прибора диаметру скважины;
С какой глубины можно поднять воду;
Правила гарантийного обслуживания;
Основные особенности операции.

Основными данными для определения подходящей модели насоса являются установленные показатели динамического и статистического уровней, общий и удельный дебит пробуренной скважины. Также модель водоподъемного устройства определяется диаметром скважины, минимально достаточным давлением над ее устьем.

За подробной информацией по выбору такого оборудования желательно обращаться к профессиональным консультантам, работающим в торговых сетях. По этой причине необходимо учитывать возможную продолжительность периода эксплуатации.

Как установить поверхностный насос в скважину

В инструкции указано, что поверхностные насосы можно устанавливать в скважину, если ее глубина до 20 метров. В этом случае вода поступает непосредственно из колодца к точкам разбора. Схема подключения поверхностного насоса к скважине включает в себя следующее оборудование:

Центробежный насос, который поднимает воду и подает ее в дом.
Гидроаккумулятор смягчает гидроудар. Он состоит из двух частей, разделенных мембраной.
Электродвигатель подключается к насосу и реле давления.
Реле давления контролирует его уровень в системе. При сильном падении давления реле запускает мотор, при превышении выключает.
Манометр используется для определения значения и регулировки давления.
Система забора воды с обратным клапаном.
Магистраль соединяет насос и водозабор.

При установке поверхностного насоса или станции необходимо придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

Стабильный подсос воды обеспечивает близкое расположение к колодцу.
Помещение должно быть проветриваемым, теплым и сухим.
Помещение не должно быть тесным. В процессе эксплуатации необходимо будет проводить профилактические и ремонтные работы.
Помещение должно поглощать шум, издаваемый насосным оборудованием.

Подходящие места для установки включают:

Комната находится внутри дома, но с плохой звукоизоляцией это будет большим недостатком установки.
Подвал. При отсутствии утепления и утепления полов и стен необходимо затратить дополнительные средства на их подготовку.
Специальный колодец. Но здесь сложно поддерживать необходимый уровень давления и затруднены ремонтные работы.
Кессон. Основное правило – правильная глубина расположения места специальной установки.

Совет: Для установки насосной станции для колодца лучше всего устроить отдельное помещение.

Критерии выбора глубинного насоса

При выборе данного устройства стоит учитывать следующее:

Рабочая точка агрегата
Этот показатель определяет пересечение параметров инструмента свойств скважины. Известно, что вода в колодцах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно снять самостоятельно. Для получения среднего значения уровня воды рекомендуется провести несколько измерений. Важно, чтобы их средний показатель совпадал с паспортными характеристиками приобретаемой техники, работающей в диапазоне от 70 до 120 % от своих номинальных параметров.
Типы скважинных насосов
Зная глубину источника воды, можно определить, какой тип агрегата необходим — поверхностный или погружной.

Принципиальные отличия типов насосов:

Самовсасывающий поверхностный
Устройство позволит поднимать воду с глубины до 9 м. Этот вариант подходит для неглубоких скважин. Его плюсом является возможность внешнего крепления и легкая доступность в случае необходимости ремонта или демонтажа. Отрицательным моментом является то, что данный агрегат замерзает на морозе и требует заполнения всасывающего канала водой перед началом работы. Эти устройства делятся на: — центробежные без эжектора, — самовсасывающие с эжектором.
Погружной агрегат
позволит работать на любой глубине. Этот тип наиболее подходит для любой ситуации. Его сложнее установить, но такой насос работает круглый год.

Узнайте больше об основных характеристиках и условиях установки.

Реле давления РМ-5

Системы водоснабжения могут управляться и регулироваться по различным параметрам — уровень воды, давление, температура. Самый обычный регулятор давления. Одним из самых простых и популярных в данном случае элементов домашней автоматики является реле давления РМ-5.

Это реле предназначено для управления электронасосами для подачи воды в дом. С помощью реле РМ-5 насос будет четко работать в режиме заданного давления. При минимальном давлении контакты замыкаются и насос включается, а при достижении максимального давления контакты размыкаются и насос выключается.

Реле давления РМ-5 выпускается разными производителями. Из-за этого такие реле могут иметь небольшие отличия по типу корпуса и расположению кабельных соединений.

Существуют разновидности реле давления данного типа со встроенными манометрами, что упрощает их подключение к насосной станции, так как количество резьбовых соединений уменьшается. Реле также выпускаются со специальным рычагом, позволяющим вручную размыкать контакты, если оно не может самостоятельно отключить насос.

Общий вид реле давления РМ-5 показан на рисунке. Теперь давайте посмотрим, как это работает.

Это двухконтактное реле для переключения электрических цепей, срабатывающее от давления воды в системе. Внутри его корпуса находятся электрические контакты, которые управляются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пятикомпонентного переходника. Кроме реле давления, к переходнику подключаются трубка от насоса, трубка от источника водоснабжения, гидроаккумулятор и манометр.

Подробнее читайте в статье: Как подключить насос

Насос качает воду в гидроаккумулятор. По манометру можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и выключением насоса.

При подключении реле к переходнику (присоединительный размер 1/4″) вода давит на мембрану, которая давит на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подачей на него напряжения.

Кабель к реле подключается через специальные герметизированные контакты.Рабочее напряжение 220 В. Само реле имеет клеммы с маркировкой «L» (Line), здесь они подключаются к электрическому кабелю, идущему от сети. клеммы с маркировкой «М» (Motor) подключается кабель от двигателя насоса На клеммной колодке также имеются заземляющие контакты для подключения заземляющих кабелей

При подключении реле давления воды к насосу необходимо помнить, что максимальный коммутируемый ток его контактов составляет 10А (для некоторых моделей — 16А).

Схема подключения контактов реле

Принцип работы реле давления РМ-5 очень прост. Если давление в системе упадет ниже уровня включения (1,4 бар или заданное значение), то контакты замкнутся и реле включит насос, а если давление в системе будет выше порога включения выключения (2,8 бар или также заданное значение) мембрана давит на пружины, контакты размыкаются и насос автоматически отключается. Если давление падает ниже установленного значения, процесс повторяется.

Итак, реле давления РМ-5 используется для автоматического поддержания давления воды в водопроводе в рабочем диапазоне 1,4 — 2,8 бар (заводские настройки давления) или 1 — 5 бар (ручные настройки).

На заводе эти реле настраиваются в соответствии с существующими стандартами и нормами. Настройки, как правило, менять не нужно, потому что они самые оптимальные. Иногда возникает необходимость настроить реле на свои, отличные от заводских, параметры работы. Нужный результат в регулировке можно добиться вращением двух прижимных гаек в разные стороны.

Для этого снимите крышку с реле. В корпусе две гайки — большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания поверните его по часовой стрелке и проверьте давление. С помощью второй гайки можно изменить разницу между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки должны выполняться с помощью манометра. После регулировки реле обязательно закройте крышку.

Реле давления РМ-5 со встроенным манометром

Недостатками реле РМ-5 является достаточно сложная регулировка порогов давления. Кроме того, давление воды в водопроводе поддерживается ступенчато (реле срабатывает только на нижний и верхний пределы). Если вода в колодце или колодце закончилась, отключить насос не получится. Если воды нет, реле будет включаться до тех пор, пока не создаст давление, что может привести к выходу насоса из строя. Поэтому реле давления воды RM-5 необходимо использовать вместе с реле расхода жидкости, чтобы насос не работал всухую и не ломался.

Читайте также по этой теме:AQUAROBOT Turbipress — блок автоматического управления насосом

5 Объяснение полезных схем защиты двигателя от сухого хода

5 простых схем защиты от сухого хода, представленных здесь, показывают простые методы, с помощью которых можно решить проблему недостаточного количества воды в подземном резервуаре. без введения датчиков внутрь подземного резервуара, что предотвращает любую возможность работы двигателя всухую. Контур также включает в себя функцию контроля перелива верхней воды.

Идею предложил один из заинтересованных читателей этого блога.

Содержание

Технические характеристики

Есть ли у вас какие-либо идеи о том, как определить работу двигателя всухую, проверив входное отверстие верхнего бака без проверки в подземном баке, так как требуется больше усилий, чтобы протянуть провод из-под земли к месту двигателя.

Мое требование: мотор должен выключаться, если на входе бака нет воды. Также двигатель не должен изначально выключаться, так как потребуется не менее 5 секунд, чтобы протолкнуть воду на входе бака.

Мое требование — выключать двигатель, когда он не может качать воду. Это может быть связано с тем, что уровень воды в подземном резервуаре стал ниже определенного порога, или с неисправностью насоса.

Я предпочитаю не подключать провода от подземного резервуара к контуру. Я бы предпочел ощущать поток воды на входе в верхний резервуар. Надеюсь, вы поняли мое требование.

Я хочу включить двигатель вручную. Если мы заменим зуммер на реле, то мотор будет выключаться сразу после включения мотора, т.к. через несколько секунд вода потечет на вход бака.

Чтобы избежать этой проблемы, необходимо обеспечить некоторую временную задержку для определения расхода воды на входе в резервуар. но я не уверен, как ввести задержку. Пожалуйста помоги мне с этим.

Проект №1

Схема предлагаемого устройства защиты от сухого хода двигателя подземного насоса может быть понята с помощью следующих деталей:

Схема питается от адаптера переменного/постоянного тока 12В.

При кратковременном нажатии кнопки транзистор BC547 вместе с каскадом управления реле BC557 включаются.

Конденсатор 470 мкФ и резистор 1 МОм образуют цепь с временной задержкой и блокируют весь каскад драйвера реле на некоторую заданную задержку после отпускания кнопки.

Этот интервал задержки можно отрегулировать, поэкспериментировав с конденсатором 470 мкФ и/или резистором 1 МОм.

Как только срабатывает реле, включается двигатель, который мгновенно начинает забирать воду из верхнего бака.

В тот момент, когда вода внутри трубы верхнего резервуара соединяется с остаточной водой, погружной датчик, который является положительным датчиком, соединяется с датчиком, который вводится в устье трубы. Это позволяет напряжению от нижнего датчика достигать базы соответствующего транзистора BC547 через воду и резистор 1K.

Вышеупомянутое действие теперь фиксирует каскад возбуждения реле таким образом, что даже по истечении времени задержки реле удерживает и поддерживает работу.

Теперь двигатель останавливается только при двух условиях:

1) Если уровень воды достигает уровня переполнения верхнего бака, при котором положительный потенциал нижнего щупа соединяется с щупом, который соединен с базой верхнего транзистора BC547 .

Условие включает верхний BC547, который мгновенно размыкает защелку каскада драйвера реле и двигатель останавливается.

2) Если вода внутри подземного резервуара высыхает, что, очевидно, останавливает соединение воды внутри трубы верхнего резервуара и ломает защелку привода реле.

Автоматическая версия вышеуказанного контроллера двигателя картера с системой защиты от сухого хода представлена ниже:

Использование логических вентилей: конструкция № 2

Полностью автоматическая версия также может быть построена с использованием 6 логических вентилей НЕ из IC 4049, как показано на рисунке. ниже можно ожидать, что эта конфигурация будет работать намного точнее, чем приведенная выше транзисторная версия автоматической схемы защиты от сухого хода подземного погружного водяного насоса.

Ответ от г-на Прашанта Зингаде

Привет, Свагатам,

Как дела? Ваша идея и логика потрясающие. снимаю перед вами шляпу. Я попробовал версию IC4049, она работает нормально, за исключением одной проблемы (я сделал одну модификацию на основе вашего предыдущего дизайна, и теперь она работает).

Я столкнулся с одной проблемой в версии IC, например, когда мы переводим его в автоматический режим, функция пробного запуска не работает. См. прикрепленный смоделированный видеофайл.

Случай 1: я наблюдаю, если уровень воды опускается ниже нижнего уровня, реле включает насос, но не обнаруживает работу всухую, и насос продолжает работать.

Случай 2: В ручном режиме работает отлично. Извините за любую опечатку.

Теплый привет

Прашант П. Зингаде

Решение проблемы со схемой

Здравствуйте, Прашант,

Да, вы правы.

Чтобы исправить ситуацию нам нужно будет соединить выход N6 с базой BC547 через конденсатор, можно попробовать подключить сюда 10uF.

Минус конденсатора пойдет к базе.

Но проблема в том, что эта операция активирует систему только один раз, и если вода не будет обнаружена, система выключит реле и останется в выключенном состоянии до тех пор, пока не будет активирована вручную с помощью переключателя и пока не сработает желтый датчик. снова в контакте с водой. С Уважением.

Обновление

Защита от работы всухую для геркона двигателя: конструкция №3

На следующей схеме показана эффективная защита от работы всухую, которую можно добавить к двигателю насоса в тех случаях, когда в баке нет воды и вода не вытекает. от выхода трубы.

Здесь сначала нажимается кнопка для запуска двигателя.

Конденсатор емкостью 1000 мкФ и резистор емкостью 56 кОм действуют как таймер задержки выключения и удерживают транзисторный переключатель во включенном состоянии даже после отпускания кнопки, так что двигатель продолжает работать в течение нескольких секунд.

В течение этого времени из выходного отверстия трубы может вытечь вода, которая заполнит небольшой контейнер, установленный возле горловины шланга. Можно увидеть этот контейнер с поплавковым магнитом и герконовым реле, расположенным внутри.

Как только вода начинает заполняться внутри контейнера, поплавковый магнит быстро поднимается вверх и достигает непосредственной близости от геркона, фиксируя его в положении ВКЛ. Теперь герконовое реле подает положительное напряжение на базу транзистора, гарантируя, что транзистор защелкнется и двигатель будет работать.

Однако при отсутствии воды обратная связь герконового реле не может включиться, что приводит к отключению двигателя по истечении времени задержки ВЫКЛ после заданного времени задержки.

Цепь защиты от сухого хода с датчиком тока: конструкция № 4

В приведенных выше идеях схемы в основном зависят от обнаружения воды, что делает конструкции немного устаревшими и громоздкими.

Следующая идея, в отличие от вышеизложенной, зависит от измерения нагрузки или измерения тока для выполнения функции защиты от сухого хода. Таким образом, она является бесконтактной и не зависит от прямого контакта с двигателем или водой.

Здесь два транзистора вместе со связанными компонентами образуют простую схему таймера включения с задержкой. Когда SW1 включен, транзистор T1 остается выключенным из-за C1, который первоначально заземляет базовый привод T1, поступающий через R2, в то время как C1 заряжается.

При этом T2 остается включенным, и реле также включается. Нормально разомкнутый контакт реле включает двигатель насоса. В зависимости от значения C1 двигателю разрешается работать какое-то время. В случае отсутствия воды двигатель работает без нагрузки с относительно низким током, проходящим через RX. Из-за этого RX не может развивать достаточный потенциал, что, в свою очередь, удерживает светодиод оптопары в выключенном состоянии. Это позволяет C1 полностью беспрепятственно заряжаться в течение оговоренного периода.

Как только C1 полностью заряжен, T1 включается, а это выключает T2, а также реле. Наконец, двигатель отключается, защищая его от работы всухую.

Напротив, предположим, что двигатель получает нормальную подачу воды и начинает нормально качать ее, это мгновенно загружает двигатель, заставляя его потреблять больше тока.

В соответствии с расчетным значением резистора Rx, он создает достаточное напряжение для включения светодиода оптопары. Как только оптрон активируется, зарядка С1 запрещается, а таймер задержки включения отключается. Реле теперь продолжает подавать напряжение 220 В на двигатель, позволяя ему работать до тех пор, пока доступна вода.

Еще одна простая схема защиты двигателя от работы всухую: конструкция № 5

Вот еще одна идея, объясняющая очень простую схему контроллера перелива, которая способна реализовать и ограничить перелив воды сверху, а также работу двигателя насоса всухую.

Идею предложил г-н С.Р. Паранджап.

Технические характеристики

Я наткнулся на ваш сайт, когда искал схему таймера. Я очень удивлен, увидев, как много может сделать один человек!

Я ссылаюсь на ваш отчет от пятницы 20, 2012.

У меня похожая проблема. Я разработал схему, которая работает на макетной плате. Я хочу начать перекачку только в том случае, если есть необходимость в верхнем резервуаре, а в нижнем резервуаре достаточно воды. Далее, если вода в нижнем баке опустится ниже определенного уровня во время откачки, откачка должна прекратиться.

Я пытаюсь найти способ выполнить мое последнее условие.

Я хочу запустить эту схему вручную, и когда схема перестанет качать насос, она также должна аннулировать мое действие запуска. Это остановит полную операцию заполнения верхнего резервуара.
Почему-то мне кажется, что комбинация двух реле (вне цепи) в части ВКЛ/ВЫКЛ всего проекта должна работать. Я не могу понять, как до сих пор.

Рисунок выше может выражать то, что я хочу. Проект/схема питается от внешнего источника. Выход (используемый для прекращения подачи) из схемы должен размыкать внешний источник, который был активирован вручную.

Я надеюсь, что вы извините меня за то, что я использую этот корень, чтобы изложить мою проблему. Если вы найдете достоинства в моей проблеме, вы можете разместить ее в своем блоге.

Я прилагаю схему, которую я разработал.

В качестве представления о себе — я пожилой человек (возраст 75 лет) и воспринял это как хобби, чтобы интересно использовать свое время. Я был профессором статистики в Университете Пуны.

Мне нравится читать ваши проекты.

Спасибо

S.R.Paranjape

Дизайн

Я ценю усилия мистера С.Р. Paranjpe, однако приведенный выше дизайн может быть неверным по многим причинам.

Правильный вариант показан ниже (нажмите, чтобы увеличить), принцип работы схемы можно понять с помощью следующих точек:

Точка «L» расположена в какой-то желаемой точке внутри нижнего бака, что определяет баки нижнего уровня воды, при котором двигатель находится в разрешенной зоне работы.

Клемма «О» фиксируется на самом верхнем уровне верхнего бака или верхнего бака, при котором двигатель должен остановиться и перестать наполнять верхний бак.

Базовое определение включения осуществляется центральным NPN-транзистором, база которого подключена к точке «L», в то время как действие выключения выполняется нижним NPN-транзистором, база которого подключена к точке «O».

Однако вышеуказанные операции не могут быть инициированы до тех пор, пока на воду не будет подан положительный потенциал или напряжение.

По запросу был включен кнопочный переключатель для обеспечения необходимой функции ручного запуска.

При кратковременном нажатии данной кнопки положительный потенциал поступает в воду бака через контакты кнопки.

Предполагая, что нижний уровень резервуара находится выше точки «L», позволяет вышеуказанному напряжению достичь базы центрального транзистора через воду, что мгновенно запускает центральный транзистор в проводимость.

Это срабатывание центрального транзистора включает каскад управления реле вместе с двигателем, а также блокирует транзистор управления реле таким образом, что теперь, даже если кнопка отпущена, поддерживается работа схемы и двигателя.

В описанной выше ситуации блокировки двигатель останавливается при двух условиях: либо уровень воды опускается ниже точки «L», либо если вода перекачивается до достижения верхнего предела верхних баков, то есть в точке «O»

При первом условии напряжение с коллектора драйвера реле не достигает точки «L», прерывая защелку и работу двигателя.

При втором условии нижний BC547 срабатывает и ломает защелку, заземляя базу центрального транзистора.

Таким образом, схема контроллера верхнего уровня воды может оставаться в рабочем состоянии только до тех пор, пока уровень воды находится на уровне или выше точки «L» или ниже точки «O», а также инициализация зависит исключительно от нажатия кнопки данная кнопка.

IC 555 Схема защиты от сухого хода

Защита от сухого хода может быть добавлена к существующей схеме контроллера на основе IC 555, как показано ниже: уровень воды опускается ниже датчика «низкого уровня», что приводит к снятию положительного потенциала с контакта № 2 микросхемы. Это, в свою очередь, приводит к тому, что на выводе № 2 становится низкий уровень, что мгновенно переводит вывод № 3 в высокий уровень.

Этот сигнал высокого уровня проходит через конденсатор емкостью 470 мкФ, который включает каскад привода реле, и двигатель насоса включается.

Драйвер реле и насос остаются включенными только до тех пор, пока заряжается 470 мкФ, это может длиться от 3 до 5 секунд.

В течение этого промежутка времени, если насосы начнут подавать воду, датчик воды, соединенный с синими проводами, будет замкнут перекачиваемой водой.

Соответствующий BC547 теперь получит базовое смещение и начнет проводить, минуя конденсатор емкостью 470 мкФ. Это позволит драйверу реле BC547 свободно проводить ток до тех пор, пока не будет достигнут полный уровень в баке.

С другой стороны, если предположим, что нет воды и насос работает всухую, не удастся сместить верхний BC547, и, в конце концов, 470 мкФ будет полностью заряжен, блокируя любой дальнейший базовый ток на каскад драйвера реле. Из-за этого реле будет выключено, что предотвратит работу всухую.

Что пытается сказать реле защиты двигателя насоса

Все больше и больше двигателей насосов защищены интеллектуальными реле защиты двигателей. Эти микропроцессорные устройства обещают значительно ускорить устранение неполадок и минимизировать время простоя. Реле защиты двигателей могут обнаруживать проблемы с двигателями насосов, насосами, проводкой, органами управления или системами питания. Они не только предотвратят повреждение насосного оборудования, но и дадут четкое представление о характере проблемы. Эти реле могут отображать информацию на встроенном экране или предоставлять эту информацию о неисправности специалисту по ремонту через Интернет вещей, локальную сеть или даже беспроводное соединение со смартфоном. Но что означают разные коды неисправностей? И зная, что означает код ошибки, что должен сделать технический специалист, чтобы решить проблему?

В этой статье объясняется, что измеряет интеллектуальное реле защиты электродвигателя и что означают его различные выходы и аварийные сигналы в контексте реального оборудования.

Замятие

Замятие, по сути, является предельной перегрузкой – фактически что-то остановило вращение двигателя, и он быстро перегреется и выйдет из строя, если его немедленно не отключить от питания. Реле защиты двигателя быстро сработает, чтобы предотвратить эти опасные условия. Реле также должно быть достаточно интеллектуальным, чтобы знать, когда двигатель нормально запускается, чтобы временно отключить защиту от заедания. Для разгона более крупных двигателей может потребоваться несколько секунд, и эти состояния необходимо четко отличать от состояния заклинивания.

Тепловая перегрузка

Тепловая перегрузка представляет собой физический перегрев двигателя. Это можно обнаружить с помощью датчиков температуры, встроенных в обмотки двигателя. Эти датчики обычно представляют собой термисторы с положительным температурным коэффициентом или резистивные датчики температуры. Эти устройства выполняют прямые тепловые измерения двигателя и обеспечивают дополнительную защиту, которую нельзя определить только на основе электрических измерений. Проблемы, которые могут быть обнаружены термодатчиками, включают высокие температуры окружающей среды, потерю охлаждения двигателя из-за поврежденных вентиляторов или мусора или слишком частый запуск двигателя. Кроме того, эти датчики позволяют контролировать двигатели, чтобы обеспечить достаточное время охлаждения перед повторным запуском после нормальной работы или неисправностей.

Перегрузка по току «перегрузка»

Перегрузка по току — это состояние, при котором ток, подаваемый на двигатель, превышает максимально безопасную силу тока. Реле перегрузки необходимы для безопасной работы трехфазных двигателей. Они следуют обратным кривым отключения (например, класс 5, класс 10 и т. д.), которые быстро отключаются, если ток двигателя значительно превышает безопасные рабочие пределы, или могут работать в течение нескольких минут, если токи немного превышают пределы. Реле защиты двигателя может использовать эти токи для оценки теплового режима двигателя. Он представляет это путем расчета тепловой мощности двигателя. Холодный двигатель, который не работал, имеет 100-процентную тепловую мощность; Двигатель, который только что отключился из-за перегрузки по току, имеет нулевую тепловую мощность.

Расчеты тепловой мощности предназначены для создания условий отключения до того, как двигатель действительно достигнет небезопасной температуры. Это связано с отставанием повышения температуры от тепловой массы двигателя. Условия перегрузки по току могут быть вызваны проблемными условиями, включая нагрузки, превышающие расчетную мощность двигателя, неисправные подшипники, мусор в насосах, создающий сопротивление крыльчатке, в том числе «заблокированный ротор» или высокое/низкое напряжение.

Пониженный ток/недогрузка

Пониженный ток/недогрузка представляет собой состояние, при котором ток или мощность, потребляемые двигателем, меньше ожидаемых. Хотя нагрузка ниже ожидаемой может не повредить двигатель, в большинстве случаев важно отключать оборудование, работающее с непреднамеренной недогрузкой. Очевидными проблемами, вызывающими это состояние, являются выход из строя приводной муфты или ремней между двигателем и насосом. Другим менее очевидным состоянием, которое может быть обнаружено реле, является потеря или уменьшение подачи насоса. Если всасывание насоса было частично или полностью ограничено, или клапан был неправильно закрыт на стороне нагнетания насоса, снижение расхода можно определить по падению тока/мощности двигателя.

Некоторые специальные насосы демонстрируют лишь небольшое изменение тока двигателя, вызванное потерей всасываемой жидкости, но при этом происходит гораздо большее изменение коэффициента мощности для этого состояния. Интеллектуальное реле защиты двигателя может быть настроено для обнаружения изменения мощности, вызванного потерей нагрузки.

Другим примером является погружной насос, который обычно время от времени работает всухую. Тщательная регулировка задержки перезапуска при недостаточной нагрузке на реле управления двигателем может дать скважине время на восстановление и возврат к нормальной работе без необходимости выключать все или перезапускать систему.

Рис. 1. Работа двигателя при более высоком или более низком напряжении, чем обычно, увеличивает потребляемый ток, что может сократить срок службы двигателя.

Перенапряжение

Двигатель рассчитан на работу при одном напряжении, как показано на рис. 1. Напряжение, превышающее номинальное напряжение двигателя, может увеличить потребляемый ток, что приведет к перегреву и сокращению срока службы двигателя. Пусковой крутящий момент и ток будут больше, чем обычно, что может вызвать проблемы с соответствующим механическим оборудованием. Однако после запуска насос может отключиться из-за перегрузки по току или создать ненужный нагрев, который сократит срок службы двигателя.

Пониженное напряжение

Пониженное напряжение влияет на двигатель по-разному. Запуск двигателя при напряжении ниже номинального снижает пусковой ток и пусковой момент, потенциально увеличивая время достижения нормальной рабочей скорости. Однако ток полной нагрузки увеличивается при падении напряжения, что может привести к перегреву и сокращению срока службы двигателя. Плохо отрегулированная первичная энергосистема может вызывать периодические понижения и перенапряжения.

Асимметрия напряжения/тока

Если одна фаза, которая питает двигатель, имеет меньшее напряжение, чем две другие (часто вызвано плохо распределенными однофазными нагрузками в той же энергосистеме), в одной или нескольких обмотках двигателя будет наблюдаться чрезмерный ток и перегрев, что приведет к ухудшению изоляции обмоток. и сокращение срока службы двигателя. Величина дисбаланса, которую может выдержать двигатель, зависит от конкретного двигателя и от того, насколько сильно он нагружен. Защитное реле может быть настроено на игнорирование небольших дисбалансов и срабатывание при больших. Для исправления может потребоваться перераспределение однофазных нагрузок.

Потеря фазы (отсутствие фазы)

Потеря питания одной фазы трехфазного двигателя обычно описывается как «однофазное». Это состояние вызывает чрезмерное превышение тока в остальных обмотках двигателя и требует немедленных действий для предотвращения повреждения двигателя. Повреждение силовых проводов ураганом является основным источником однофазных условий. Другими причинами обрыва фазы являются перегоревший предохранитель, поврежденный контакт в контакторе или ненадежное подключение проводника.

Реверс фаз

Большинство трехфазного оборудования предназначено для вращения в одном направлении. Насосы являются хорошим примером. Крыльчатка, которая вращается в неправильном направлении, не будет выполнять полезной работы и может повредить оборудование, если оставить ее в таком состоянии. Направление вращения двигателя связано с чередованием фаз энергосистемы. Это вращение можно изменить, просто поменяв порядок двух из трех силовых проводников, подключенных к оборудованию. Реле защиты двигателей обеспечивают защиту от перефазировки, помогая правильно установить оборудование, а также обнаруживают и защищают двигатели в случае изменения в энергосистеме. Это может произойти при замене трансформатора или другой проводки перед шкафом управления двигателем.

Таблица 1. Причины и действия по поиску и устранению неисправностей насоса

Замыкание на землю

Прямое замыкание на землю является очевидной неисправностью и приводит к немедленному срабатыванию предохранителя или автоматического выключателя. Замыкание на землю низкого уровня — это другое состояние. Для этого требуется защитное устройство, способное обнаруживать токи более низкого уровня и отключать оборудование до того, как возникнет более серьезное состояние. Когда ток начинает протекать на землю на низких уровнях, возможно, из-за ухудшения изоляции двигателя, загрязнения или влаги, этого тока часто недостаточно для срабатывания предохранителя или автоматического выключателя. Если оставить его незамеченным, этот низкий уровень тока заземления будет продолжать увеличиваться и в конечном итоге серьезно повредить двигатель. Реле защиты электродвигателя можно запрограммировать на обнаружение такого тока короткого замыкания низкого уровня и его срабатывание, предотвращая значительный ущерб. Исправление может быть таким же простым, как отключение питания и сушка двигателя, или может потребоваться более дорогое решение, включая снятие двигателя для перемотки.

В некоторых электрических системах используется заземление с высоким сопротивлением, которое ограничивает ток короткого замыкания в случае прямого замыкания одной фазы на землю. Это позволяет системам «подать сигнал тревоги» и продолжать работать до тех пор, пока операторы не определят запланированное время обслуживания.

Резюме

Современное реле защиты электродвигателя может предотвратить повреждение в результате различных проблем. Работа технического специалиста заключается в том, чтобы ознакомиться со значениями различных кодов ошибок реле, чтобы знать, как определить проблему и какие шаги предпринять для ее устранения.

Кип Ларсон (Kip Larson) — директор по технологии продукции подразделения электрических устройств подразделения защитных реле компании Littelfuse. Он имеет более чем 20-летний опыт проектирования и применения промышленной электроники.

Продукция — Страница 4 из 5

Вы здесь: Главная / Продукция

Показано 37–48 из 56 результатов

Источник питания: 12 В пост.

Расстояние передачи: Максимальное расстояние вне помещения 1200 метров – Максимальное расстояние внутри помещения 60 метров. По запросу 3.000/90

Радиочастота: 2,4 ГГц

N ° Входы: 4 переключатели или 5 зондов (Com+ уровни)

N °.

CONTROL PUMP PLUS (Панель управления ОДНО И ТРЕХФАЗНАЯ для 1 И 2 НАСОСОВ ВСЕ В ОДНОМ)

Продукт: Многофункциональная панель управления

Источник питания: 240 В и 400 В ВСЕ В ОДНОМ

Макс. – 2 x 5,5 кВт, три фазы, 400 В перем. ВСЕ В ОДНОМ

IP: 55

Подробнее

Насос управления M3A-14

Продукт: Панель прямого управления двигателем

902

Максимальная нагрузка двигателя: 1,5 кВт, одна фаза, 250 В ок.

Защита от перегрузки двигателя: Не регулируемое подлежащее возвращению типа

IP: 55

Читать дальше

Beeper

Продукт: Acoustic/Visual Signaller

. 24-240-380 В переменного тока Multi Tensione

BEEPER S 9V Электропитание: 9V c. c. Аккумулятор

Выходное реле 1: 20(8) 250 В пер. 2Hp (только для типа 2 Out)

Выходное реле 2: 10 (4) 250 В перем. 1Hp (только для типа 2 Out )

Подробнее

DIVER MATIC (Уровнемер)

Продукт: переносной сигнализатор
прибор визуальный и акустический для измерения уровня воды

• Зонд Ø 20 мм, длина 98 мм

Подробнее

TE

Продукт: Регулирующий термостат сухого хода

Температура переключения: 45°C

Сброс: ручной

электрический контакт 16 (4) A 230 В пер.

Подробнее

SUB MATIC 2HP

Продукт: Реле регулятора уровня воды

Источник питания: 23-0V c.a. 240 Multi Feeder

Выходное реле 1: 20(8) 250 В пер. 2Hp

Выходное реле 2: 10 (4) 250 В перем. 1Hp

Функция 1: Управление сухим ходом для погружного насоса + релейный выход для дистанционного аварийного сигнала

Функция 2: Контроль заполнения с помощью реле давления или поплавкового выключателя + контроль сухого хода + релейный выход для удаленного аварийного сигнала

Функция 3: Усилитель Управление сухим ходом + ПУСК/СТОП насоса с помощью реле давления + Релейный выход для дистанционного аварийного сигнала

Функция 4: Управление сливом с помощью одного или двух поплавковых выключателей или датчиков

Подробнее

Matic P MC

Регулятор уровня воды для резервуаров давления

Внутренняя камера заполняется полиуретановой пеной против влажности и конденсации воды

Максимальный рейтинг. с.а. 50 Гц

Макс. резистивная нагрузка: 0,25 A 3 ВА (подходит только для подключения к электронным панелям или электронным панелям) По запросу доступен интерфейс 10A 250V a.c.

IP: 68

Макс. давление: 8 бар

Электрический контакт: SPDT com + N.O. (Com+ n.c по запросу)

Переключатель Рабочий угол: 5 °

Доступные кабели: 3G1 PVC-3G1 Neopren-Polyurethan

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ МАКС.: 20 (8) A 250 В перем.

IP: 20

ТЕМПЕРАТУРА ВОДЫ: 50°C

Максимальное давление: 8 бар

Электрические контакты: SPDT com + N.C + N.O.

Подробнее

Поток Matic v

Продукт: Переключатель потока для циркуляции. Центробежные насосы

Установка: Vertical

Hydraulic Connection: 10003

. ″

Максимальное давление: 10 бар

Макс. температура жидкости: 85°C

Версия H-10AR оснащена триммером

для регулировки задержки в диапазоне от 0 до 10 с и кнопкой проверки

Чтение далее

MATIC V MC

Продукт: Регулятор уровня воды до 100°C

Максимальное номинальное напряжение : 60 В C.A. с.а. 50 Гц

IP: 68

Максимальное давление: 4 бар

Электрический контакт: SPDT com + N.O. (COM+ N.C по запросу)

Переключатель Рабочий угол: 5 °

Доступные кабели: 3G1 PVC-3G1.

РубрикаРазное

Схема подключения реле сухого хода и реле давления к насосу: Схема подключения реле сухого хода и реле давления соединение проводов

Схема подключения реле сухого хода и реле давления соединение проводов

Что такое сухой ход насоса

Как можно защитить насос от сухого хода

Реле защиты от сухого хода

Реле (датчики) протока

Контролеры протока

Датчики уровня воды

Поплавковые

Реле контроля уровня

Реле сухого хода для насоса: схема подключения, принцип работы, регулировка

Принцип работы модификации

Реле сухого хода для насоса: схема подключения

Регулировка реле

Типы устройств

Потоковые устройства

Поплавковые модели

Устройства с датчиком уровня

Модели низкого давления

Устройства высокого давления

Однокамерные модели

Двухкамерные устройства

Модели на три камеры

Устройства для насосов на 2 кВт

Реле сухого хода (датчик) для насоса: принцип работы

Реле «сухого хода»: о назначении и устройстве

Установка

Поплавковый выключатель

Защитное реле давления

Какое защитное устройство выбрать?

Описание подключения насосной станции (видео)

Реле сухого хода (датчик) для насоса: принцип работы

Причины возникновения сухого хода

Устройства защиты от сухого хода

Поплавковый датчик

Реле уровня

Реле давления

Датчик протока

Защита от сухого хода: выбор, подключение, настройка, принцип работы | 5domov.ru

Оглавление:

Принцип работы реле защиты от сухого хода

Как выбрать реле защиты от сухого хода

Подключение реле защиты от сухого хода

Настройка реле защиты от сухого хода

схема правильного подключения, принцип работы, регулировка

Принцип работы модификации

Реле сухого хода для насоса: схема подключения

Регулировка реле

Типы устройств

Потоковые устройства

Поплавковые модели

Устройства с датчиком уровня

Модели низкого давления

Устройства высокого давления

Однокамерные модели

Двухкамерные устройства

Модели на три камеры

Устройства для насосов на 2 кВт

принцип работы датчика защиты насосного оборудования

Почему насосное оборудование надо защищать от сухого хода

Основные средства защиты

Характеристики реле защиты насоса от сухого хода

Датчики, обеспечивающие контроль потока воды

Датчики, контролирующие уровень воды в системе

Датчик сухого хода для насоса как установить

Датчик сухого хода для насоса: принцип работы

Подключение реле сухого хода к насосной станции

Защита скважинного насоса от сухого хода

Регулировка реле сухого хода

Что такое сухой ход насоса

Как можно защитить насос от сухого хода

Реле защиты от сухого хода

Когда оно эффективно

Когда оно не гарантирует отключение при отсутствии воды

Устройства контроля протока воды

Реле (датчики) протока

Контролеры протока

Датчики уровня воды

Поплавковые

Реле контроля уровня

CONTROL PUMP PLUS (Панель управления ОДНО И ТРЕХФАЗНАЯ для 1 И 2 НАСОСОВ ВСЕ В ОДНОМ)
