Каркасная банька 3*4 рабочий проект

Как построить каркасную баньку 3×4 своими руками. Представляю вам подробный рабочий фото проект для строительства недорогой и простой в исполнении каркасной бани из дерева с двускатной крышей.

Данная каркасная банька будет строится на ленточном фундаменте с залитым бетонным полом.

Принцип фундамента у нас будет такой как показано на фото.

Фундаментная плита у нас будет составлять 440*340 см. и с общей диагональю 556 см.

Стены каркасной бани

После возведения фундамента укладываем по периметру рубероид, затем лежни. В качестве лежней будем использовать доски 50*150 мм. Лежни крепим к фундаменту.

Начинаем возведение каркасных стен нашей бани. Доски для строительства стен будем использовать размером 50*150 мм. Как собрать стену 1 подробно показано на фото.

Собираем и устанавливаем вторую стену потому же принципу что и первая стена. Шаг стоек составляет преимущественно 580 мм.

Это размер для укладки минерального утеплителя шириной 600 мм. Например rockwool “лайт баттс скандик”.

Собираем третью стену. В данной стене у нас будет дверь и два окна.

С торца стены прикручиваем доску, толщина значения не имеет. Она служит для того, чтобы облегчить монтаж вагонки при внутренней отделки бани.

Тоже самое делаем и с другой стороны стены. На противоположной стене также следует прикрутить такие же доски.

Собираем и устанавливаем последнюю четвёртую стену. После чего выравниваем стены по уровню и скрепляем их между собой.

Врезаем в стойки укосины. Так как каркасная банька маленькая и будет обшиваться имитацией бруса, то в принципе укосины можно и не ставить, но лучше это сделать. Конструкция сразу обретёт жёсткость.

Устанавливаем перегородку.

[profit3]

Часть стены где будет находится банная печь выкладываем из красного кирпича.

Также из доски 50*150 делаем верхнюю обвязку. Тем самым связываем в одно целое каркасные стены бани и перегородку.

После чего приступаем к монтажу перекрытия. По перекрытию думаю вопросов не должно возникнуть не у кого, на фото всё видно и понятно.

Поверх перекрытия настилаем доску 2,5*150 мм.

Добавим немного общего вида нашей будущей каркасной баньки 3*4 метра.

Крыша каркасной бани

На пол чердака на высоту 775 мм крепим коньковый прогон.

Укладываем подготовленные заранее стяжки для стропил.

В принципе стропильную ферму можно собрать сразу с затяжкой, после чего установить на место, можно и по отдельности, кому как удобно. Также внутренние затяжки можно пустить сбоку стропилин это немного облегчит ваш труд.

Подрезаем стропило под нужным углом, для этого отступаем от края 76 мм, проводим линию от другого края стропилины к отмеченному участку и отрезаем.

Делаем на внутренних стропилинах выпил. Как сделать такой выпил показано на фото, где и сколько куда отступить.

Устанавливаем и закрепляем стропильные фермы. После чего монтируем торцевую планку. После сборки вся конструкция обретёт жёсткость.

Чтобы наши стропило не прогибались и имели жёсткость, в середине каждой стропилины изготавливаем и устанавливаем подпор.

Должна получится вот такая конструкция. В данной варианте подпор, затяжку и стропило соединяем между собой металлическими пластинами.

Устанавливаем между стропилинами перемычки.

Обрезками доски укрепляем свесы крыши. После чего всю конструкцию зашиваем доской 2,5*150 мм.

Каркасная банька 3*4 своими руками

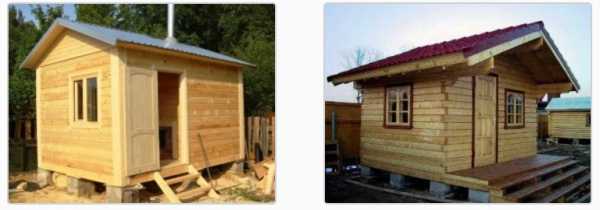

В итоге у нас должна получится вот такая небольшая каркасная банька а точнее каркас будущей бани. Далее нам следует утеплить стены и потолок, покрыть крышу, сделать внутреннюю и наружную отделку и установить печь. Но это совсем другая история.

Как построить баню из бруса 3х4

Посмотреть внимательно технологию строительства>>>

proektlife.ru

на даче, планировка внутри, каркасная и виды, интерьер 3х3, схема 3 на 5

Многие специалисты отмечают, что построить баню своими руками несложно, если грамотно подойти к этому процессу Баня – это прекрасное место для отдыха, у которого действительно богатая история. Видов по всему миру представлено множество, например, турецкий хамам, финская сауна, японская офуро. Но ближе всего нам по духу русская баня. О русской бане упоминается в истории с 907 года.

Проект бани 3х4

Бани 4х3 метра – универсальный размер. Строение будет компактным, но, тем не менее, все необходимые для комфортного пребывания там помещения с лёгкостью уместятся. Кроме того, внутри одновременно могут располагаться 3-4 человека. Площадь получится примерно 12 м2. Для сравнения, при постройке бани размером 3х3 метра, внутренняя площадь будет всего 8 м2. Главным преимуществом при выборе строительства у себя на даче бани с такими параметрами является простора сборки.

Перед тем, как приступить непосредственно к строительству бани, необходимо подготовить проект и сделать чертеж.

Проекты можно составлять как самостоятельно, так и прибегнув к помощи специалистов. Универсальными можно считать бани с размерами 3х4 метра из-за компактности и простоты сборки.

Перед тем как начинать строительство бани, следует сперва подготовить проект бани

Основные пункты проекта постройки:

  • Фундамент;
  • Материал;
  • Планировка;
  • Внутренняя отделка;
  • Кровля.

Перед тем, как перейти к этапу строительства, необходимо территориально определиться с местом на участке. В идеале это должна быть возвышенность для отведения водостока. Делается наглядная разметка. Это могут быть металлические колья с натянутой веревкой или шнуром. Диагонали веревок должны пересекаться ровно по центру.

Целесообразнее всего выбрать столбчатый или ленточный фундамент, в зависимости от особенности грунта на участке. Оба варианта достаточно экономичные и просты в возведении. При выборе варианта ленточного фундамента после расчистки участка выкапывается траншея, на дно выкладывается песчаная подушка и щебень. После собирается опалубка, это могут быть обычные доски, заливается армирующая обвязка и сам фундамент.

Смысл столбчатого варианта фундамента заключается собственно в несущих столбах, которые располагаются в месте пересечения стен, углах и под всеми несущими стенами. Для того чтобы равномерно распределить нагрузку на всю конструкцию выполняется ростверк, это своего рода соединительная рама, которая может быть выполнена из бетона, железобетона или металла.

Также при возведении фундамента стоит учесть степень промерзания почвы. От этого зависит глубина конструкции.

При выборе материала для строительства чаще всего останавливаются на классическом варианте- это дерево. Не профилированный брус, профилированный, клееный материал. Дерево имеет огромное преимущество перед кирпичом. Породы, которые лучше всего подходят под строительство бани – это сосна, лиственница, осина, кедр и дуб. Разброс цены, естественно, высокий, поэтому выбирать стоит по возможностям своего бюджета. Также можно комбинировать между собой разные сорта, например, сруб собрать из осины, а внутреннею отделку выполнить из лиственницы.

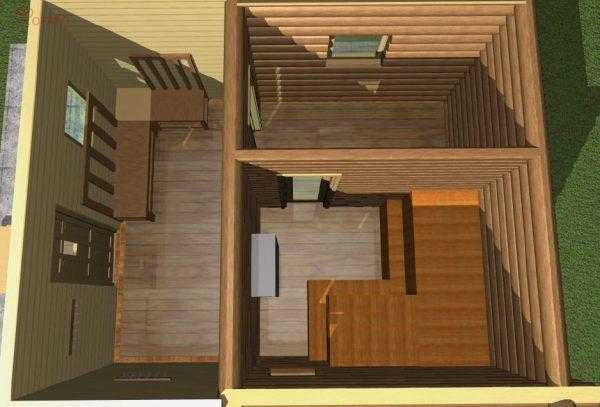

Планировка бани 3х4

Так как размеры бани невелики, то и вариантов планировки не так уж много, однако в пространстве 3х4 метра может вполне комфортно разместиться 2 или 3 человека.

Особое внимание следует уделить планировке будущей бани 3х4

Помещение бани делится на 3 локации:

  • Предбанник;
  • Помывочная;
  • Парилка

Вариант разграничения пространства: под предбанник выделить площадь размером 2х3 метра, этого будет достаточно для того, чтобы переодеться и отдохнуть, на помывочную 1х2 метра и на парилку 2х3 метра. При желании можно сделать пристройку в виде веранды.

Для удобства, экономии на электроэнергии и возможности свободного потока воздуха в каждом помещении устанавливаются окна.

Существует несколько вариантов напольных покрытий, самые распространенные это дерево и кафельная плитка. Мнения о преимуществах каждого из материалов разнятся. Деревянный пол экологичный и сохраняет тепло, однако недолговечно, уже через 5-6 лет его придется менять из-за неприглядного вида или гниения, так как влага будет собираться в щелях. Кафельный пол прослужит дольше и за ним проще ухаживать, но обязательно должно быть какое-то покрытие (коврик или деревянная решетка), которое спасет от скольжения.

Схема бани 3х4

В среднем на строительство бани 4х3 требуется около 6-7 кубов бруса, но все зависит и от других факторов.

Дополнительно перед строительством следует подобрать местность и подготовить территорию, на которой будет размещаться баня

Строительство бани производится по следующей схеме:

  • Выбор местности;
  • Подготовка территории;
  • Фундамент;
  • Возведение стен;
  • Усадка;
  • Возведение крыши;
  • Отделочные работы.

После заливки фундамент должен застыть, на это уходит около 2 или 3 недель. При возведении стен не стоит забывать о дополнительном утеплителе и гидроизоляции. Отделочные работы осуществляются минимум через полгода после возведения, так как постройка может осесть до 10 сантиметров. Это будет зависеть от выбора бруса. Сильнее всего может осесть профилированный брус, так как не подвергается практически никакой обработке, клееный соответственно наоборот меньше подвержен этому фактору.

Само собой, самое главное в бане – это печь! Печь можно выложить из кирпича или установить готовую. Строительство кирпичной каменки очень трудоемкий процесс, который лучше доверить профессионалу. Готовая печь может быть газовой, либо дровяной. Сейчас есть масса вариантов под любой интерьер.

Простая баня из бруса 3х4

Большинство отдают преимущество в пользу строительства бани из бруса. Это вполне объяснимо, так как дерево натуральный материал.

Достаточно просто и быстро можно построить баню 3х4 из бруса

Виды бруса:

  • Не профилированный брус;
  • Профилированный брус;
  • Клееный брус.

Не профилированный брус. Это деревянный брус минимальной обработки, с естественной влажностью. Имеет ряд преимуществ, такие как: невысокая цена, доступность, простота в строительстве. Недостатки: необходима дополнительная отделка внешних стен дома, после усадки появляются крупные трещины, а также из-за влажности может развиться грибок.

Профилированный брус в отличие от не профилированного подвергается тщательной обработке. По всей длине вырезаются выемки, которые при строительстве выполняют функцию замка, что позволяет минимизировать теплопотерю. При строительстве использую брус естественной влажности или камерной сушки. Для того, чтобы избежать трещин для строительства бани лучше использовать брус камерной сушки.

Технологии производства клееного бруса отличается от двух предыдущих. Он состоит из нескольких досок, которые предварительно подвергаются обсушке, осмотру на наличие изъянов и подгонке под одну длину.

После чего дерево обрабатывается, склеивается и прессуется. Чаще всего клееный брус изготавливается из деревьев хвойных пород. Такой вид бруса дороже, но имеет ряд преимуществ. Дерево не требует дополнительной обработки и утепления, можно обойтись без внешней отделки, так как прекрасно выглядит и без нее. Однако некоторых может все-таки смущать наличие клея в составе.

Каждый вид имеет свои плюсы и минусы, можно значительно сэкономить на деньгах, но помучиться с отделкой и утеплением, либо же наоборот, потратить больше и сэкономить на времени.

Каркасная баня 3х4

Технология строительства каркасной бани отличается от привычного. Для постройки также выбирается оптимальное место и учитывается характер грунта. Чаще всего под строительство используют метод столбчатого фундамента. Роль столбов исполняют асбестоцементные трубы, заполненные раствором.

Не менее популярной является каркасная баня 3х4 метра

План строительства:

  • Выбор местности;
  • Заливка фундамента;
  • Укладка полов;
  • Возведение стен;
  • Кровля;
  • Отделочные работы

Стоит отметить, что строить баню каркасным методом своими руками нужно только из высушенной древесины, так как в дождливую и снежную погоду влага проникает в щели. Так же важно уделить внимание теплоизоляции, для создания комфортной температуры и воздухообмена, например, минеральная вата.

Уютная баня своими руками: проекты 3х4 (видео)

Практически все работы выполняются на земле. Пол, стены и стропильная система сначала собираются, после чего поднимается и крепиться. Уделяется большое внимание пароизоляции, так как из-за контраста температур собирается большое количество влаги и начинается процесс гниения и утеплению стен.

Дизайн бани своими руками (фото интерьера)

Внимание, только СЕГОДНЯ!



oteplicah.ru

Щитовая баня своими руками - инструкция!

Щитовая (каркасно-щитовая) баня – это экологически чистая и пожаробезопасная конструкция с отличным энергосбережением и в целом высокими эксплуатационными показателями. Преимущества щитовой бани очевидны: на возведение такого объекта не нужно тратить много времени и денег.

Щитовая баня своими руками

Обустроили фундамент, возвели каркас, обшили его щитами, сделали крышу, выполнили отделочные работы, установили печку – и баня готова! При этом с выполнением всех перечисленных задач можно справиться своими руками. Среди прочих важных преимуществ щитовых бань нужно отметить их небольшой вес, что позволяет проводить строительство на слабых почвах.

Щитовая баня своими руками строится в считанные дни

Содержание пошаговой инструкции:

Проект щитовой бани

Составьте проект будущего строения. Будет достаточно нескольких простых чертежей и эскизов с указанием основных размеров, особенностей планировки и порядка обустройства инженерных коммуникаций. При отсутствии навыков и нежелании учиться поручите составление проекта специалисту либо же найдите подходящие под ваши требования чертежи в открытом источнике.

Проект щитовой бани

Определите оптимальную площадь бани. Непосредственно парилка должна иметь такую площадь, чтобы каждому ее посетителю было доступно не менее 1-1,5 м2 свободного пространства. Размеры комнаты отдыха, предбанника и прочих помещений определяйте на свое усмотрение.

Отметьте в проекте порядок подведения электричества, водопровода, вентиляции и канализации. Выберите подходящую печь (каменка, металлическая печка либо более современные электрические и другие варианты) и укажите в проекте место ее установки.

Схема бани

Где строить баню?

Выберите удобное место для размещения бани. По возможности ее нужно устанавливать на небольшом отдалении от дома – так попросту удобнее.

Где строить баню

Также на этапе выбора места необходимо учитывать такие параметры как уровень прохождения подземных вод, структура и тип грунта, пути сообщения и пр.

Площадка для строительства щитовой бани должна быть ровной. Предварительно избавьтесь от плодородного слоя грунта и крупных корней деревьев.

Приспособления для работы

Прежде чем приступать к выполнению каких-либо работ уделите должное внимание подготовке необходимых принадлежностей. Лучше потратить время на их сборы до начала строительства, чем отвлекаться в дальнейшем.

Вам понадобятся следующие приспособления:

  • дисковая пила;
  • электролобзик;
  • уровень;
  • молоток;
  • угольник;
  • электрошуруповерт;
  • гвоздодер;
  • клещи;
  • ножовка;
  • измерительная рулетка;
  • топор;
  • всевозможные крепежные элементы;
  • изоляционные материалы;
  • строительные щиты;
  • брус для обустройства каркаса.

Каркас: готовый или самодельный?

В целях экономии времени и сил элементы каркаса щитовой бани рекомендуется заказывать в специализированных цехах.

Также основу можно собрать самостоятельно, предварительно распилив прочный брус на несколько частей требуемого размера. Рама собирается из двух горизонтальных брусков и такого же количества основных вертикальных подпорок. Крайние подпорки принято размещать с шагом 62,5 либо 81,5 см. Дополнительно рекомендуется устанавливать промежуточные вертикальные перемычки. Рамы каркаса будут принимать на себя вертикальные нагрузки и перемычки помогут с ними успешно справиться.

Каркас щитовой бани

Для обшивки каркаса применяются специальные щиты, изготовленные из ДСП, массива либо фанеры. Важно, чтобы материал обшивки был максимально надежным и качественным – от этого напрямую зависит срок службы и удобство эксплуатации вашей будущей бани.

Проемы для дверей и окон размещайте в любых удобных местах и в соответствии с планом.

Соберите нужное количество элементов каркаса в соответствии с имеющимся у вас проектом и приступайте к основным строительным работам. Начните с устройства фундамента.

Фундамент щитовой бани

Рассматриваемые бани имеют сравнительно небольшой вес, что позволяет отказаться от использования сильно заглубленных бетонных оснований. Оптимально подойдет обыкновенный ленточный фундамент.

Ленточный фундамент под баню

Первый шаг. Выройте яму глубиной порядка 100 см в соответствии с размерами будущей бани.

Второй шаг. Выровняйте дно траншеи и засыпьте слой щебенки. Толщина слоя щебенки – до 30-35% от общей глубины ямы, песка – порядка 15-20 см. Утрамбуйте засыпанный материал.

Третий шаг. Установите по периметру ямы опалубку из досок. По высоте доски опалубки должны возвышаться над ямой не менее чем на 40 см.

Четвертый шаг. Соберите и уложите на засыпку арматурную сетку с ячейками 10-15 см.

Пятый шаг. Приготовьте бетон. Более предпочтительный вариант – закажите изготовление смеси специализированной компании. Для изготовления бетона нужно использовать цемент марки не ниже М500. В остальном же рецепт стандартный: на часть цемента порядка 3 частей просеянного песка, 4-5 частей щебня и вода.

Шестой шаг. Залейте раствор в траншею. Лучше всего завершить заливку за 1 день. Не успеваете – все равно готовьте столько бетона, сколько потратите за сутки, т.к. на следующий день его уже не получится залить. Если не удается залить яму одним слоем, укладывайте бетон строго горизонтальными слоями. Вертикальные слои практически сразу дадут трещину.

Как сделать ленточный фундамент своими руками

Проткните заливку арматурой в нескольких местах, чтобы выпустить излишки воздуха. Оставьте заливку сохнуть на 1-1,5 месяца. На готовый фундамент уложите рубероидную гидроизоляцию.

Строительство стен

Приступайте к возведению стен.

Первый шаг. Заложите опорный брус по периметру будущей бани и под местами размещения стен. Для соединения опорных брусков используйте деревянные нагели. Предварительно под нагели подготавливаются отверстия диаметром немного меньше диаметра крепежных элементов, чтобы нагели входили в отверстия с некоторым натяжением.

Основание выкладывайте из двух горизонтальных рядов бруса. В брусе верхнего ряда подготовьте пропилы для крепления вертикальных стоек. Глубина пропила – в половину бруса. Ширину подбирайте в соответствии с шириной вертикальных стоек.

Второй шаг. Вставьте в подготовленные отверстия вертикальные стойки и закрепите их с помощью распорок. Стойки устанавливайте по углам и по периметру будущих стен со средним шагом в 1 м. Конкретный шаг обычно приходится подбирать индивидуально в соответствии с параметрами будущей бани и непосредственно бруса.

Установите все запланированные стойки.

Строительство каркасно-щитовых бань

Третий шаг. Свяжите верхние торцы стоек опорным брусом. Одновременно он будет выполнять функцию мауэрлата, т.е. основания для кровельной конструкции. Предварительно в опорном брусе подготовьте отверстия по размеру вертикальных стоек, насадите на эти отверстия мауэрлат и дополнительно зафиксируйте его с помощью удобного вам крепежа, к примеру, укосинами.

Четвертый шаг. Прикрепите к вертикальным стойкам горизонтальные перемычки. Не забывайте оставлять в нужных местах проемы под оконные системы и двери.

Внешняя обшивка стен

Внешняя обшивка стен

Для внешней обшивки рассматриваемой бани применяются специальные щиты. Варианты материалов изготовления таких щитов приводились ранее.

Вся работа по обшивке щитами сводится к их надежному закреплению к элементам каркаса конструкции с помощью дюбелей или другого удобного крепежа. Сделайте это и переходите к изоляционным и финишным декоративным работам.

Внешняя обшивка стен

Внешние изоляционные работы

Щитовая баня нуждается в качественной тепло-, гидро- и пароизоляции. Для размещения всех изоляторов вам придется соорудить дополнительную обрешетку.

Первый шаг. Прибейте бруски обрешетки к стенам с шагом, немного уступающим ширине выбранного утеплителя.

Второй шаг. Уложите на обрешетку гидроизоляционную пленку и зафиксируйте ее строительным степлером и скобами.

Третий шаг. Заполните ячейки обрешетки выбранной теплоизоляции. Оптимальный вариант – минвата и материалы на ее основе. В остальном же ориентируйтесь на свои предпочтения и доступный бюджет.

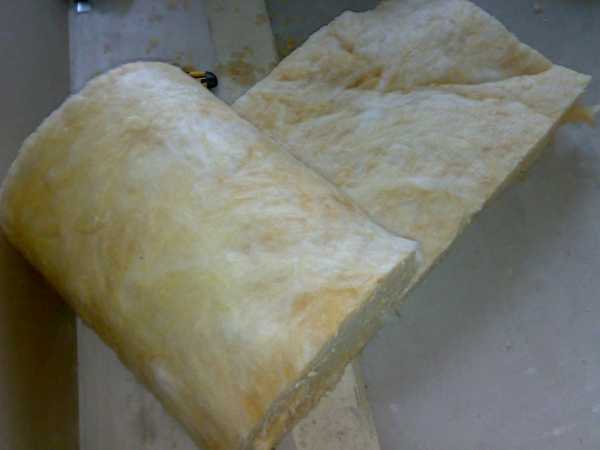

Минвата

Четвертый шаг. Укройте утеплитель мембранным пароизоляционным материалом. Его тоже крепите к каркасу с помощью строительного степлера.

Внешняя декоративная отделка

Для наружной отделки щитовой бани можете использовать самые разнообразные материалы. К примеру, отлично подойдут вагонка и блок-хаус. Также прекрасным вариантом является сайдинг. Обшивка этими материалами выполняется в одинаковом порядке: вы попросту крепите панели к обрешетке с предварительно уложенными изоляционными слоями.

Внешняя декоративная отделка

Дополнительно все древесные материалы рекомендуется обработать противогрибковыми и антипиренными пропитками.

Устанавливая элементы наружной обшивки, будьте внимательны и аккуратны. Листы начинайте крепить с угла бани.

Внутренние работы

Внутри вам предстоит попотеть куда больше. Начните с устройства пола.

Пол

Первый шаг. Сделайте бетонную стяжку. Это позволит избавиться от любых неровностей основания. Предварительно можете насыпать под будущую стяжку слой керамзита для дополнительного утепления пола.

Второй шаг. Уложите поверх стяжки напольную керамическую плитку.

Пол из плитки

Третий шаг. Затрите швы и выполните прочие мероприятия, характерные для укладки кафеля.

Плитку рекомендуется использовать по той простой причине, что она гораздо лучше переносит контакты с влагой по сравнению с тем же дощатым настилом.

Стены

Первый шаг. Соорудите на стене обрешетку. Все выполняется так же, как и при наружной отделке.

Второй шаг. Укройте обрешетку гидроизоляционным материалом.

Третий шаг. Поверх гидроизоляции уложите в ячейки обрешетки утеплитель.

Четвертый шаг. Укройте утеплитель пароизоляцией.

Пятый шаг. Обшейте стены финишным материалом на ваш выбор. Лучший вариант – качественная вагонка.

Отделка стен

Потолок

Первый шаг. Зафиксируйте опорные балки потолка.

Второй шаг. Соберите простейшую обрешетку.

Третий шаг. Уложите на обрешетку слои гидро-, тепло- и пароизоляции.

Четвертый шаг. Обшейте потолок финишным материалом на свой выбор.

Потолок

Обустройство кровли

Крыша бани будет иметь самую простую конструкцию.

Обустройство кровли

Обустройство кровли

Первый шаг. Соберите элементы стропильной системы. Лучше всего делать это внизу.

Второй шаг. Установите элементы стропильной системы на мауэрлат, зафиксированный поверх опорных брусков на предыдущих этапах работы.

Третий шаг. Прибейте к стропилам обрешетку. Удобнее, если она будет сплошной.

Четвертый шаг. Покройте обрешетку пароизоляцией.

Пятый шаг. Уложите на пароизоляцию утеплитель.

Обустройство кровли

Шестой шаг. Укройте утеплитель гидроизоляционным материалом.

Седьмой шаг. Набейте на обрешетку перпендикулярные рейки контробрешетки.

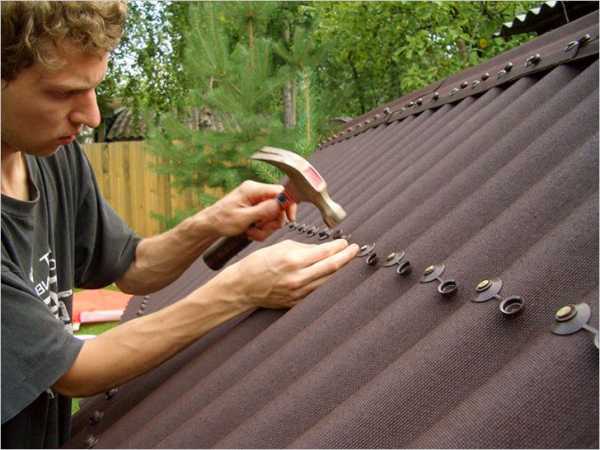

Восьмой шаг. Смонтируйте выбранный кровельный материал. Для обустройства кровли щитовой бани прекрасно подойдут металлочерепица либо еврошифер. В остальном же ориентируйтесь на свои предпочтения и доступный бюджет.

Битумный волнистый лист (еврошифер)

В завершение вам останется сделать следующее:

  • проложить трубы водоснабжения и канализации;
  • организовать освещение и в целом электроснабжение бани;
  • обустроить моечное помещение, предбанник и комнату отдыха на свой вкус;
  • установить лавки в парилке;
  • установить двери и оконные блоки;
  • установить печку с сопутствующими приспособлениями.

Порядок установки печи будет различаться в зависимости от того, каким именно отопительным агрегатом вы решите оборудовать свою щитовую баню.

Таким образом, щитовую баню можно возвести своими руками без привлечения сторонних специалистов. Разобравшись в основных положениях инструкции и делая все в соответствии с руководством, вы сможете существенно сэкономить на услугах сторонних мастеров и собственноручно возвести такую парную, которая сможет в полной мере выполнять все возлагаемые на нее задачи и прослужит не один десяток лет.

Удачной работы!

Видео – Щитовая баня своими руками

svoimi-rykami.ru

Щитовая баня своими руками + фото, видео

Одной из разновидностей бань является щитовая. Она хороша тем, что строится быстро, на простом фундаменте, является экономичной. В данной статье мы расскажем о том, как построить щитовую баню своими руками, за две недели.

Обратите внимание! Если качественно пройти все этапы строительства и не забыть обработать специальными составами деревянные элементы, в щитовой бане можно париться несколько десятилетий.

Определение проекта

Проектирование

Перед тем как приступить к постройке бани на своем участке, нужно приобрести типовой проект на это сооружение. При выборе такового нужно определиться с некоторыми нюансами:

  • в зависимости от того, на какое одновременное количество людей рассчитано сооружение для принятия банных процедур, рассчитываются габариты бани;
  • также нужно определиться с количеством комнат, ведь предбанник и парилку можно дополнить и другими комнатами, например, залом для бильярда или гостиной;
  • напоследок необходимо выбрать типовой проект банного сооружения. Многие предприятия, изготавливающие каркасно-щитовые бани, предоставляют на рассмотрение каталог проектов своей продукции, из которого клиент выбирает понравившийся ему вариант.

У заказчика всегда есть возможность предложить предприятию разработать особый проект и собрать баню по предложенным чертежам или пожеланиям, но стоимость в таком случае вырастет на треть по сравнению с их продукцией таких же размеров. Однако, если хозяин будущей бани решает заняться постройкой собственноручно, то на стоимость проекта будет предоставлена значительная скидка.

Обратите внимание! Как правило, предприятие-изготовитель включает в стоимость типового проекта доставку материалов и сборку конструкции на месте под ключ.

Варианты устройства фундамента

Фундамент

Так как конструкция щитовой бани имеет незначительный вес, то установить фундамент можно столбчатого типа. Если баня небольшая, допускается устройство фундамента под углами сооружения, под концами внутренних перегородок и под точкой их пересечения.

Обратите внимание! Сколько нужно будет соорудить столбов, зависит от габаритов и массы бани.

При возведении столбчатого фундамента под щитовую баню наилучшим ходом будет использование труб из асбестоцемента диаметром 0,2 м, которые при строительстве заливаются бетоном. При этом выполняются следующие работы:

  • для устройства такого фундамента нужно выкопать в земле ямы чуть больше диаметра труб глубиной до 1,5 м;
  • на дне ямы создается «подушка» из железобетона, после чего в середину устанавливается асбестоцементная труба и уровнем проверяется ровность установки. Затем зазоры засыпаются грунтом;
  • труба заполняется бетоном и оставляется до полного затвердения.

Обратите внимание! Если фундамент изготавливается на пучинистых грунтах, предварительно в трубу опускается подготовленная решетка из арматуры.

Столбчатый фундамент можно также выполнять при помощи съемной опалубки. Этот метод не менее экономичный и простой в исполнении, чем первый. Опалубка в данном случае съемная и материалом ее изготовления будет кровельное железо:

  • берется кровельное железо в листовом исполнении и сворачивается в трубу. Затем приделываются сваркой 2 ручки из подходящего по сечению прута;
  • роется яма с запасом в диаметре под самодельную трубную опалубку;
  • трубное изделие вставляется в выкопанную яму и выставляется по уровню;
  • производится засыпка зазоров между опалубкой и краями ямы обычным песком;
  • в проем трубы опускается армированная решетка;
  • опалубка наполняется смесью бетона в количестве соразмерном объему трех ведер;
  • с помощью приваренных ручек труба вытягивается вверх на 0,35 м;

Обратите внимание! Чтобы легче вынуть трубу на определенное расстояние, можно ее понемногу раскачивать, помня при этом, что в следующий раз опалубку придется снова выравнивать с помощью инструмента.

  • затем труба снова наполняется тремя ведрами бетона, опалубка подтягивается вверх;
  • процесс повторяется столько раз, пока фундамент не вырастет до определенного уровня.

После того как фундамент выйдет выше уровня земли, сначала нужно выждать некоторое время для схватывания раствора, а уже затем снимать опалубку. Как раз на данном этапе работ устанавливаются закладные детали для обвязки в будущем. Для этого в рыхлый еще бетон вставляются резьбовые штыри. После устройства столбчатого фундамента его оставляют в спокойном состоянии на 14 дней. В это время бетонные столбы должны быть укрыты рубероидом или влажным мешком. Если на улице будет стоять жаркая погода, фундамент нужно будет часто поливать водой.

Сборка щитового каркаса

Срок эксплуатации бани напрямую зависит от того, насколько качественно прошла сборка каркаса. Прежде всего, чтобы баней можно было пользоваться десятилетиями, по подготовленным материалам из дерева нужно пройтись антисептиком. Специальные пропитки не позволят древесине поддаться заплесневению и гниению. Кроме того, современные составы отпугивают и уничтожают жучков и насекомых, которые питаются древесным материалом. Все конструктивные элементы и материалы отделки необходимо пропитать антипиренами. Чтобы деревянные конструкции не вытягивали с поверхности земли влагу, столбчатый фундамент необходимо накрыть гидроизоляционным слоем в виде рубероида.

Для устройства цокольного пояса нужно применять балки из дерева хвойных пород с сечением большого размера – 0,2 м и больше. Обвязка оборудуется в определенной последовательности.

  • Брусья укладываются на столбчатый фундамент по контуру и скрепляются в углах с подпилом в половину бревна. В местах соединения балок у одного бруса срезается нижняя половина по длине, у другого – верхняя. Готовые пазы удобно сходятся между собой и фиксируются.
  • После завершения цокольной обвязки с соединением на углах, нужно еще раз тщательно проверить правильность укладки конструктивных элементов. Надо помнить о строгом соблюдении вертикальности и горизонтальности. Если столб недостаточно высок, его можно "поднять" используя цементную стяжку или подложив листы гидроизоляционного изделия, каковым является рубероид.
  • Обвязочные брусья фиксируются к фундаментным столбам анкерами, которые должны опускаться в основание на 0,1 м и больше.

Обратите внимание! Корректирование высоты фундамента цементной стяжкой всегда проводится под рубероидом, а не над ним.

Когда обвязка цокольного возвышения оборудована, к нему фиксируются несущие вертикальные балки.

  • Они должны устанавливаться по углам сооружения и в точках устройства внутренних стен. Для вертикальных балок применяется брус сечением 0,1 м. Фиксировать их к цокольным элементам лучше всего с помощью врубок или уголков из стали. В случае соединения нагелями обвязки, останется просто натянуть вертикальные балки на выпуски, которые остались.
  • Так как на промежуточном этапе верхняя обвязка отсутствует, вертикальные балки закреплены только к нижней части. Для того чтобы дополнительная нагрузка не давила на крепления и не создавала возможные отклонения от вертикали необходимо воспользоваться временными опорами. Они помогут стойкам выдерживать вертикальную ориентацию.
  • Дополнительные вертикальные балки устанавливаются таким же образом, как и несущие. Отличие заключается только в одном – они производятся из брусьев меньшей толщины. Расстояние между дополнительными вертикальными балками составляет коридор 0,5–1,0 м.

Верхняя обвязка устраивается из брусьев таким же способом, как и цокольный ярус. При установке брусьев используется уровень, а крепеж производится к вертикальным балкам с помощью гвоздей и уголков из металла.

Стеновая обшивка

Обшивка стен

Чтобы щитовая баня могла эксплуатироваться круглый год, главное, сделать правильную теплоизоляцию.

  • В пространство между вертикальными балками укладывается материал теплоизоляции. Можно использовать ЭППС или листы пенопласта, но лучше всего подойдет минеральная вата с теплоотражателем на металлической основе. Материал укладывается таким образом, чтобы фольга смотрела в сторону интерьера.
  • Чтобы влага и пар не воздействовали на теплоизоляцию, проводится необходимая защита. С этой целью стены по всей их поверхности обтягивают паробарьерной пленкой. Места стыков старательно проходятся металлизированным скотчем, при этом края материала должны заходить на потолок, пол, откосы окон и двери. С внешней стороны минеральную вату закрывают полиэтиленом плотной структуры.

Обратите внимание! Если баня размещена на открытой местности, ее утепление лучше усилить ветробарьером, устроенным под обшивкой с наружной стороны.

  • Обшивать щитовую баню с внешней стороны можно разными способами. К материалам обшивки можно причислить плиты OSB, фанеру и обрезные доски. Стыки между обшивочными материалами можно замазать или заделать строительной пеной. В роли декора стен может выступать блок-хаус или сайдинг.
  • Отделку с внутренней стороны лучше производить деревянной вагонкой. В первую очередь это касается помещения парилки. Среди наиболее подходящих пород дерева для этой цели можно отметить ольху, липу и осину. Листы гипсокартона или фанера – наиболее подходящий вариант для предбанника и комнаты отдыха.

Устройство крыши

Обустройство крыши

Для щитовых бань может подойти любая крыша. Основная задача – это правильный расчет нагрузок. В широтах, где зимой выпадает много снега, наиболее практична двускатная крыша с увеличенным углом наклона. При такой конструкции снег накапливается в умеренном количестве, что позволяет уменьшить нагрузку на несущие элементы конструкции.

Так как столбчатый фундамент не рассчитан на большую нагрузку, крышу бани нужно сооружать из легких материалов. Безусловно, это должна быть не черепица, а листовое железо или рулонный материал. Балки на потолке подшиваются досками и укрываются утеплителем и пароизоляцией. При желании можно просмотреть видео, которое доступно демонстрирует, как правильно построить щитовую баню.

Видео

Видео о каркасно-щитовой бане:

Обзорное видео про щитовую баню 2,5×4,5:

Фото

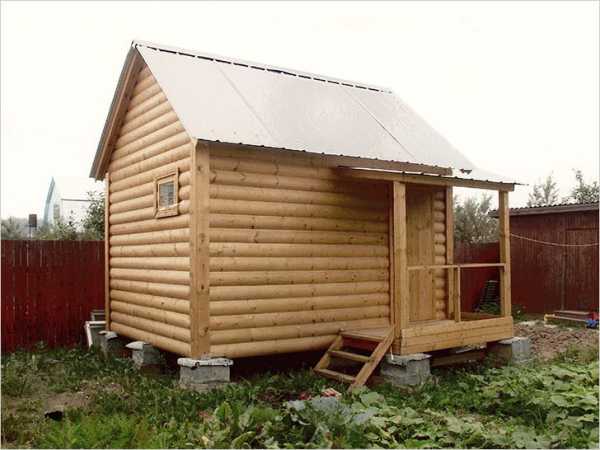

Щитовая баня С односкатной крышей Маленькое сооружение На столбчатом фундаменте Щитовая баня, обшитая сайдингом

Последняя редакция: 13.08.2015 Автор: Ярослав Врубель

kaksdelatbanyu.ru

планировка, проекты с размерами, фото

У владельцев частных домов и дач часто встает вопрос о постройке полноценной бани на маленьком участке земли. Такое помещение должно быть компактным, но в то же время в нем должны быть обустроены полноценные комнаты для отдыха. Оптимальным вариантом считается размер бани 3×4 метра, ее можно соорудить самостоятельно, выбрав для себя одну из простейших планировок, приведенных ниже.

Варианты планировки

Перед постройкой бани нужно определиться с местом ее расположения. Она должна находиться не ближе 15 метров от жилого здания, такое расстояние продиктовано техникой безопасности. Удачно было бы построить ее с водоемом или бассейном. Баня должна быть построена на песчано-гравийном участке, если такового нет, то необходимо выкопать яму глубиной полтора метра, и засыпать ее нужной землей. Но в любом случае сооружение нужно возводить на сваях.

Классический вариант

Он предусматривает наличие трех комнат:

  1. парилку;
  2. моечную;
  3. предбанник.

В парилке обязательно предусмотренная печь-каменка, которая выполняет две функции: обеспечивает помещение теплом и паром. Лучше располагать ее между предбанником (комнатой отдыха) и парилкой. Оптимальным было бы обустроить ее рядом с дверью. Если после ее установки в предбаннике чувствуется прохлада, то есть смысл установить еще и печь-буржуйку, специально для обогрева помещения. Обе печи работают на дровяном топливе.

Читайте также про дизайн интерьера комнаты отдыха в бане.

Парная – особая комната, если в предбаннике достаточно установить стол и удобную мебель для сидения, то в ней нужно продумать все до мелочей. Ни одна парная не обходится без лежанок – полок, чтобы сэкономить место, а также с учетом предпочтений разных людей, они должны быть двухъярусными. На них человек должен умещаться лежа во весь рост.

Читайте также про проекты двухэтажных бань и проекты бань из блоков.

Верхняя полка не должна быть расположена сильно близко к потолку, иначе с нее будет некомфортно слезать, есть вероятность удариться головой об потолок. Высоту полок нужно просчитать заранее в предварительном плане бани, чтобы правильно рассчитать ее размеры не только по ширине и длине, но и по высоте. Будет интересно посмотреть на то, какие существуют проекты бань из оцилиндрованного бревна с мансардой.

На видео – планировка бани 3х4 в классическом исполнении6

Лавки чаще всего идут низкие и высокие, последние предназначены для любителей горячего пара, на нижних полках могут возлежать новички или те, кто не выдерживает воздействия высоких температур. Печь должна располагаться вблизи полок, на расстоянии вытянутой руки, чтобы человек, лежа на полке, мог, не вставая подлить воды на угли, для создания лечебного пара. Расчет длины и количества полок ведется с учетом пожеланий владельцев бани. Они должны будут заранее определиться, сколько человек смогут одновременно париться в одной парилке.

Парная площадь не должна быть сильно большой и желательно с низким потолком, чтобы она смогла быстро прогреться. В ней лучше предусмотреть высокий порожек у дверей, чтобы создаваемый пар не уходил сквозь двери.

Смежное расположение печи между парной и комнатой отдыха поможет сэкономить пространство парилки, если загрузку отопительного прибора осуществлять через выполненное в стене окошко, а дрова хранить в предбаннике. А вот какие проекты бань с комнатой отдыха, сделанные своими руками могут быть, и как они выглядят, поможет понять данное видео.

Простейший вариант

В качестве примера представлена планировка, состоящая из двух комнат:

  1. предбанника;
  2. парной.

Комнаты имеют одинаковые габариты: 3×2 метра. Для удобства возле бани предусмотрено крылечко, можно пристроить небольшой тамбур с размерами 1×1 метр.

Баня 3х4 из предбанника и парной

И предбанник и парилка идет по 6 м2. Печь установлена на смежной стене, в парной предусмотрено окно для проветривания. Также будет интересно посмотреть на то, какие бани с террасой и барбекю самые красивые и популярные.

Вариант из трех отделений

Такая планировка предлагается многими фирмами, занимающимися возведением каркасных домов и бань. По ней площадь всей застройки с пристроенной верандой составляет 17 м2. Полезной площади внутри помещения остается 11 м2.

Баня 3х4 из предбанника и парной

Она распределена между тремя комнатами:

  1. верандой;
  2. предбанником;
  3. парилкой.

Веранда расположена вдоль узкой стороны здания, она идет шириной в одни метр. С нее можно попасть в предбанник длиной 2,5 на 0,8 метра. В нем имеется дверь в парную, эта комната занимает около 5 м2. Возле стены, разделяющей веранду и парную, расположена печь-каменка, а в противоположной от нее стене установлены полки для парения.

Как выглядит каркасная баня на фундаменте из покрышек, поможет понять фото из статьи.

Как выглядят бани из бруса с мансардой и террасой, можно посмотреть в данной статье.

Также будет интересно узнать о том, какие варианты планировки бани 6х4 самые удачные: http://2gazon.ru/postroiki/bani/6×4-planirovka.html

Возможно вам также будет интересно узнать о том, какие существуют проекты бань с бассейном под одной крышей.

Такой вариант бани 3×4 метра можно обыграть по-разному. По одной из версий использовать веранду как предбанник, установив в ней вместо больших открывающихся окон глухие и утеплив ее стены подходящим рулонным утеплителем, который можно применять для сооружений из сруба. Вместо тамбура организовать помывочную, установив рукомойник и душевую. Оригинально будет использовать бочку, которая приводится в движение закрепленной на ней веревкой или цепью. Возможно вам также будет интересно узнать о том, можно ли строить баню из газосиликатных блоков.

На видео – бани 3х4 из трёх комнат:

Для тех, кто хочет, чтобы его баня была полностью самостоятельным зданием, нелишним будет продумать обустройство туалета, который можно вынести на туже веранду.

Удобный вариант

В нем помещение бани делят условно на две комнаты. В первую – предбанник, устанавливается большое окно и дверь, ведущая в помывочную. Предбанник занимает по длине 3, а по ширине 2 метра. Оставшуюся часть площади разделяют между помывочной и парной.

Вначале из предбанника человек попадает в компактную помывочную с габаритами: 1×2 метра, а затем с нее переходит в квадратную комнату с размерами 2×2 метра.

Квадратная комната позволяет рационально использовать пространство парной, в одном ее углу устанавливают печь, обычно она возводиться возле стены, смежной к предбаннику, чтобы она смогла обеспечить теплом обе комнаты одновременно. На противоположной стене устанавливаются полки во всю длину полученной комнаты, их размеры полностью подходят для среднестатистического человека.

На видео – баня из двух комнат:

В маленькой помывочной отведено место под душ и небольшой туалет с перегородкой. Его можно разместить сразу за дверью, ведущей в парную. В такой комнатке можно установить и вентиляцию, которая смогла бы обеспечить здание свежим воздухом, и выводила бы излишнюю влагу, или же заменить ее большим окном, иногда открывать его для проветривания. А вот как выглядит баня с верандой и барбекю, очень подробно изложено, в том числе и с фото в данной статье.

Небольшие приусадебные территории, на которых имеется освещение, подвод канализации и водопровода легко обустроить под баню, нужно только определиться с подходящим местом. Лучше располагать ее на возвышенности, баня с размерами 3×4 метра, конечно, маловата, но к ней можно пристроить тамбур. Хотя даже такие малые габариты сооружения при должном подходе можно правильно организовать. Читайте также про планировку бани 5 на 5.

2gazon.ru

Бани 3 на 4: фото, проекты, интерьер

Посещение бани – это полезное времяпрепровождение, которое многим по душе. Что может быть приятнее, чем хорошенько попариться в бане, а потом насладиться горячим чаем на природе? Каждый хочет иметь на своем участке баню, но многие сталкиваются с проблемой – территория их земельного участка слишком мала, из-за чего они не могут позволить себе возвести постройку.

Даже если вы не можете похвастаться просторным участком, нет необходимости отказывать себе в удовольствии иметь собственную баню. Лучшим вариантом для территорий с малой площадью является проект бани 3х4.

Бани 3 на 4: фото, проекты, особенности и преимущества

Главным достоинством такой бани являются небольшие размеры, поэтому она легко уместится даже на самом мелком участке. При этом баня получится удобной в эксплуатации и функциональной.

Немаловажным преимуществом является огромная экономия. Вам понадобится малое количество строительных и отделочных материалов, поэтому итоговая стоимость постройки получится довольно низкой.

Еще одним достоинством проектов бань 3х4 является быстрота возведения. Реализовывать небольшой проект значительно проще, чем крупный, вы без труда сможете быстро построить баню своими руками.

Чаще всего баню 3х4 строят на даче, именно в этом случае имеется необходимость в возведении недорогой и небольшой конструкции. Те, кто планирует строить баню рядом с частным домом, отдают предпочтение более просторным вариантам, к примеру, бане 6х4 м. На даче же бани 3х4 будет достаточно: она не займет много места, останется территория под огород, при этом вы сможете попариться в бане.

Строительство бани всегда начинается с проекта. Именно от качества его составления зависит и надежность самой конструкции. В интернете вы легко найдете фото проектов бань 3 на 4, если хорошо разбираетесь в строительстве, то можно сдел

postroitbanju.ru

Баня 3х4 на даче: Проекты с Фото

Небольшая баня на дачном участке, даже при ограниченном пространстве имеет право на существование. Размеры 3х4 – считаются наиболее миниатюрными, так как помещение с меньшими габаритами уже не будет полностью функциональным. Ведь баня – это не только парилка, необходимо рассчитать место под раздевалку и помывочную. Нужно предусмотреть и то, что одна сторона такой постройки должна быть не меньше 1,9 м, чтобы человек мог комфортно расположиться и попариться.

Проект мини-бани

Внутренне пространство мини-бани используется с максимальной эргономичностью. Его разделяют на две части: парную и предбанник, где можно также оборудовать комнату для отдыха. Бани с размерами 3х4 м идеально подходят для мытья двух человек, для троих, к сожалению, слишком мало пространства.

Несмотря на то, что многие стремятся сделать подобную баню из бревен, эффективнее оказывается брус, так как оставляет больше полезной площади.

Под парную выделяется пространство минимум 1,5х1,8 м, с учетом места под котел или печку и удобным расположением одного человека на полке. Зонировать помещение рекомендуется так: для комнаты отдыха выделяют 2х3 м, для парилки 2х2 м, для помывочной 1х2 м.

К преимуществам мини-бань можно отнести:

  • Экономию на стройматериалах и работах. При длине бруса в 6 м, на постройку одной трехметровой стены, балка распиливается на две равные части и монтируется без отходов.
  • Краткие сроки и простота в сборке. Следуя плану, такую баню можно построить за пару недель.
  • Долговечность . Поскольку стройматериала понадобится немного, можно позволить себе выбирать качественную древесину со всеми необходимыми пропитками.
  • Быстрота регистрации объекта в кадастровом реестре. Это позволит в будущем продать участок на более выгодных условиях.

Для большего комфорта в помывочной и комнате отдыха можно сделать окна, размерами 0,5х0,5 или 0,7х0,7 м. Это поможет сэкономить на монтаже вентиляции и не использовать искусственное освещение в дневное время. Приблизительный план застройки бани на фото ниже.

Печь или котел можно устанавливать для обогрева сразу всех помещений. Такой вариант подходит для зимней бани, когда необходимо прогреть сразу все помещение.

Чертеж мини-бани с бассейном

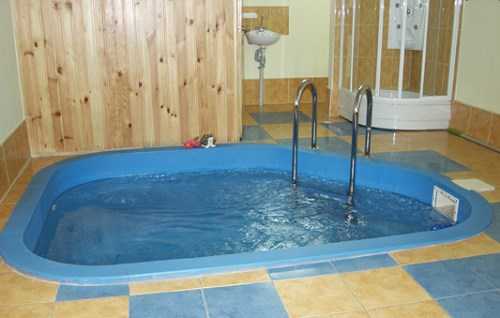

Даже баня с размерами 3х4 м может быть с бассейном. Пусть и очень небольших параметров, его можно обустроить на террасе или в комнате отдыха. Такое решение незаменимо, если сооружение расположено далеко от водоемов или планируется использоваться независимо от сезона. Проекты бань 3х4 на даче фото можно увидеть далее.

Лучше отдавать предпочтение закрытым видам бассейнов, то есть расположенных внутри сруба. Но если баня используется только в летнее время можно приобрести специальный навес для бассейна и сделать его открытым.

Большую популярность сегодня приобрели бассейны каскадного типа. В них вода может градировать от очень горячей до ледяной. Чаши располагаются ступенчато одна над другой, поэтому много места не занимают. Для одного человека пространства вполне достаточно. Конечно, поплавать в таком резервуаре не выйдет, но места, чтобы охладиться и закалить организм хватит.

Необходимо правильно оборудовать дренажные ямы (не менее 5 м от постройки и самого бассейна), сделать бетонное основание, произвести гидроизоляционные работы и приобрести скиммер.

Нюансы застройки небольшой бани

Для бань из бревна понадобиться до 0,5 кг пакли на каждый метр, чтобы заизолировать все щели. Процедуру необходимо повторить, как минимум дважды, непосредственно после постройки и через год, когда строение даст усадку. Для кровельных работ можно брать дранку.

Многие подрядчики, если вы заказываете проект и постройку, не учитывают обеспечение мини-бани теплом, так что камины или печи, их выбор и установка, ложиться на плечи хозяев. Так что, заказывая банное сооружение «под ключ» все детали необходимо оговаривать заранее.

Также стоит подумать, какая именно баня нужна:

  • Сухая. Температурный режим 70-1300С при влажности до 25%. Основной способ нагрева – сухой пар. Пример – финская сауна.
  • Сырая. Температура в пределах 50-700С, влажность 75-90%. Обогрев дает влажный пар. Традиционно такой вариант считается русской баней.
  • Водяная. Температура может достигать 800С, влажность – практически 100%.

Важно уделить внимание полам. Они должны быть двойными, чтобы можно было уложить термоизоляционный слой (керамзит).

Из отопительных агрегатов используют каменку, электрические аналоги или кирпичные печи. Но последние, существенно крадут и так ограниченное пространство и стоят недешево.

Читайте также: Каркасная баня 3х4 своими руками: Проекты с Фото, Сруб бани 3х4: Цена, Проект бани 6х6, Проект бани 6х4 с мансардой

banyagid.com
