Формула расчета высоты и ширины

От чего может зависеть размер дверей купе

Размеры дверей купе могут быть ограничены габаритами материалов, которые используются при сборке дверей.
Это длина вертикального профиля или ручки, максимальная длина профиля – 5,4 м, размер полотна стекла или листа ЛДСП, которые применяют в качестве вставок.
Размер зеркала обычно составляет: 3,21х2,25 м, размер листа ЛДСП – 2,75х1,83 или 2,8х2,07 м.
Если нужно сделать дверь больше, вставку (материал наполнения) можно сделать комбинированной либо вставку одного материала разбить делителями.

Минимальный размер двери купе по ширине может составлять40 см, столько же по высоте.
Максимальный размер двери по ширине – 1,5 м, по высоте – 3,5 м.
Оптимальными размерами являются 0,8-1 м по ширине и 2,1-2,75 по высоте.

Как рассчитывают двери купе

Двери купе рассчитывают по формуле.
Каждый производитель раздвижных систем купе применяет свои формулы.
В качестве примера, нижеприведем расчет дверей компании Аристо.

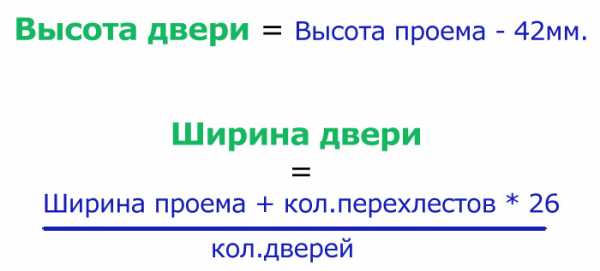

Формула расчета дверей купе

Пояснение формулы:

Высота двери: от высоты проема отнимаем 42мм.

Ширина двери: Прежде всего считаем сколько перехлестов в расположение дверей-купе.
К примеру 2х дверный шкаф имеет 1 перехлест, 3х дверный шкаф имеет 2 перехлеста, 4х дверный шкаф может иметь 2 или 4 перехлеста.
Далее колличество перехлестов множим на ширину ручки шкафа купе. Для примера взята самая популярная ручка престиж (26мм).
Даллее складываем полученный размер с шириной проема дверей купе.
Делим результат на колличество дверей купе.

Что нужно учесть при расчете размеров дверей купе

В заключении, хотели бы обратить ваше внимание на некоторые немаловажные моменты.

Так, если вы хотите заказать дверь со вставкой с пескоструйным рисунком, то габарит двери должен быть в пределах 1,1 м по ширине и 3 м по высоте.
Это связано с технологическими ограничениями пескоструйной камеры.

Если дверь для шкафа купе, получается, по ширине 0,4-0,5 метра для нормального движения по нижним направляющим возможно установка утяжелителей либо, как вариант из опорных роликов убирают амортизирующую планку.

Дверь при этом ходит жестче, но дверь не будет выскакивать из направляющих.

В случае, когда габариты двери не позволяют занести ее в помещение, дверь можно занести в разобранном виде и собрать на месте.

www.shkaf-v-dome.ru

Как правильно подобрать размеры дверей шкафа-купе

В статье я расскажу, как рассчитать размер двери шкафа-купе. Объясню, что нужно знать для грамотного расчета: необходимые замеры, количество, перехлест, замеры по высоте, ширине и наполнению. Также я расскажу о хитростях и тонкостях грамотных замеров, которые помогут не совершить глупых ошибок в моделировании. Приведу калькулятор.

Как рассчитать двери шкафа-купе

Купе позволяет максимально грамотно использовать пространство в помещении. Двери не открываются «наружу», за пределы мебели. Они отъезжают в сторону вдоль горизонтального рельса. Важно произвести верные замеры, чтобы потом не пришлось снимать их при каждой необходимости взять что-то нужное.

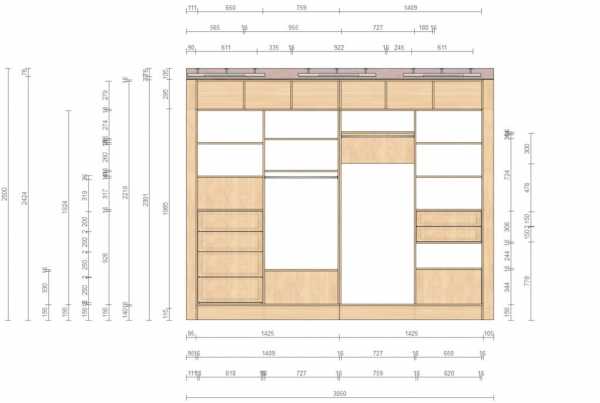

Пример размеров створок шкафа-купе

Двери – самая сложная часть конструкции. Они состоит из боковых профилей, а также из поперечин – верхних и нижних. Боковые профили различаются по форме, толщине и способу захвата рукой. Они бывают открытого и закрытого типа.

Количество дверей

Для начала вам потребуется определиться с их количеством.

Самая удобная конструкция – с одной дверью

Но у этого механизма есть свои недостатки. Возникает риск перекашивания и застопорения. Конструкция с двумя створками используется, в случае если в комнате достаточное количество пространства. Систему хранения можно встроить в стену во время строительства или ремонта помещения. Также существуют комоды, у которых три створки, четыре и даже пять. Единственный ограничитель в этом случае – габариты комнаты.

Ширина дверей зависит от их количества, чем больше створок, тем они тоньше

Замеры

Следующий этап моделирования шкафа-купе – проведение точных расчетов. Грамотные расчеты обеспечат правильное функционирование подвижных створок. Ошибка может привести к некорректной работе механизма: они могут съезжать в одну сторону или наоборот застревать на определенных участках.

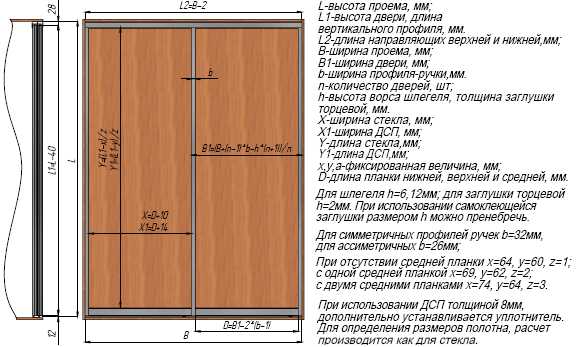

Схема двери

Перехлесты

Учитывать наложение одной створки на другую, вам придется, только если шкаф имеет две и более раздвижные детали. Учтите, что перехлест не должен блокировать доступ к наполнению шкафа. Задняя ручка не должна соприкасаться с содержимым шкафа, а передняя не должна царапать заднюю створку. Направляющие должны соответствовать размерам точно.

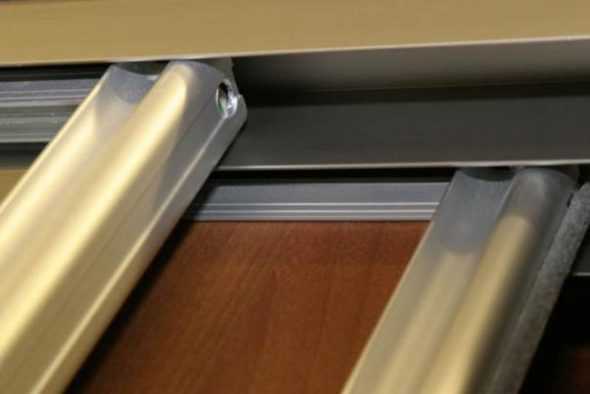

Чем больше створок, тем больше перехлестов

Пол в помещении должен быть ровным, для того чтобы створка не скатывалась в одну сторону. Ровность пола можно замерить с помощью строительного уровня.

Грамотный расчет предполагает, что на стыке будет видна только одна ручка

Расчет по ширине

Расчет размера по ширине производится исходя из планируемого числа дверных перегородок (1, 2,3,4 и т.д.) В первую очередь произведите измерение общего проема. Полученное число разделите на количество дверей. Если проем 600 мм, а створок планируется 2 штуки, то 1200:2=600 мм ширина одной створки.

Также учтите величину нахлеста (створки должны перехлестываться не менее чем на 6-8 см) и прибавьте по 1,5 – 2 см по боковым сторонам.

Створка не должна быть уже 500 мм, так как узкая будет заваливаться в сторону. Слишком широкая (более 1000 мм) доставляет неудобства в процессе эксплуатации.

Расчет по высоте

Чтобы вычислить высоту, измерьте высоту проема шкафа без учета верхней и нижней стенки. Отнимите 1,5- 2 см (вычет величины направляющих вместе с роликовой конструкцией сверху и/или снизу).

Расчет наполнения

Для правильных расчетов требуется отнять от общих размеров дверей размер ширины профилей, которые окаймляют дверные полотна со всех сторон. Вот один из способов расчета. Ширина ручек 15 мм. Если ручек две, то 15 умножьте на 2, в итоге получается 30.Ширина ручек считается так: из общей ширины вычитается ширина ручек (например, общая ширина 710). Так, 710-30=680 мм.

Схема необходимых замеров

Измерьте расстояние верхней и нижней части. Например, полученные показатели:14 и 49 мм. Складываем эти значения. Получаем 63. Из высоты (2400 мм) вычтите 63. Получаем высоту без учета верхней и нижней части (2337 мм).

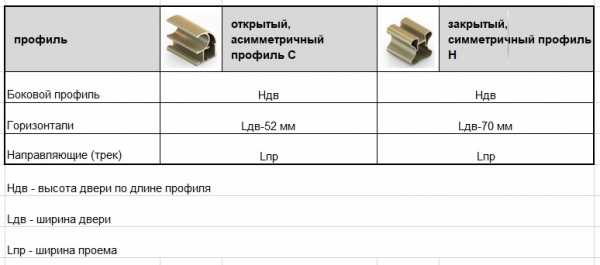

Профили ручек

И последнее, рассчитываем расположение рамы ручек. Размер ручки 20, так как ручек две, умножаем на два и получаем 40. Затем от общей ширины (710 мм) вычитаем «профиль ручек», получаем 710-40=680. Это будет длина верхнего и нижнего трека.

Открытая ручка

Тонкости и правила расчета дверей для шкафа-купе

  • Если у вас есть возможность выбирать внутреннее устройство шкафа-купе, старайтесь выбирать статичные полки, чтобы избежать лишних проблем с выдвижными ящиками.
  • Первая сборка шкафа не должна быть сложной. Выберите модель с одной створкой. В этом случае не придется беспокоиться о правильности расчетов для нахлеста.
  • В пункте о нахлестах я говорила, что пол должен быть ровным без каких-либо вмятин и выпуклостей. Его можно выровнять с помощью цементной заливки пола с последующим выравниванием.
Необходимо соблюдать точность производимых замеров

Двери самый важный элемент шкафа-купе.В случае соблюдения всех правил, вы получите грамотный расчет всех элементов конструкции, а готовый шкаф будет функционировать без сбоев.

bezkovrov.com

чем шире тем лучше – Сделаем мебель сами

Здравствуйте друзья.

При проектировке шкафа купе, кроме понимания правильного расположения его внутреннего наполнения, нужно еще не ошибиться в расчете размеров раздвижных фасадов.

Это касается небольших шкафов , которые могут содержать только две раздвижные двери.

Итак:

Когда ширина изделия относительно большая (например, от двух метров), при общей высоте от 2,2-х до 2,5 метров (обычно, высота шкафа купе всегда находится в этих пределах), ширину раздвижной двери можно планировать от 600мм и более.

А вот когда ширина этой мебели составляет 1000миллиметров и менее, здесь нужно понимать следующие вещи:

Ширина раздвижной двери должна быть таковой, чтобы при «работе», ее не перекашивало от того, что она узкая и высокая.

По этому, нужно знать одно небольшое «неписанное» правило (правила, как такового, конечно, нет, это просто вывод, сделанный из личного опыта).

Вот оно:

Размер фасада раздвижной системы (скольжения) должен быть таковым, чтобы отношение его ширины к высоте было не менее ¼, или, не менее 0,25.

То есть, по максимуму, на одну единицу ширины, должно приходиться четыре единицы высоты.

Например, фасад, размерами 2300х600 (мм) в это правило вписывается, так как:

600/2300=600:2500=0,26

0,26 больше, чем 0,25 по этому, все нормально.

А вот если бы его ширина была 500мм, то он бы уже был спорным, так как:

500:2300=0,21 а это уже меньше, чем 0,25.

Нет, конечно, и такая раздвижная дверь будет нормально работать. Я еще раз повторяю, что приведенные здесь цифры – это всего лишь, наблюдения, сделанные из личного опыта, и они относительные.

Просто, в первом случае, раздвижной фасад будет работать без проблем даже при резких толчках, а вот во втором случае, при таких толчках, он может немного перекашиваться, и его будет «закусывать» (а то и вообще, может «вылететь» из нижней направляющей).

А вот, например, с фасадом, шириной 400мм, вообще нужно быть осторожным.

Нормально он будет работать только при очень «бережном отношении» (никаких резких толчков и тому подобного).

Все это нужно учитывать уже на стадии замера.

Например, если нужен шкаф купе, высотой 2,6 метра, и шириной 1 м, то нужно понимать, что у него однозначно будут проблемы с работой раздвижной системы, описанные выше.

Вот этот момент и нужно понимать, и если шкаф заказной – сразу предупреждать заказчика о возможных проблемах, чтобы потом не выглядеть некомпетентным мебельщиком с виноватым видом.

А на этом все.

Встретимся в новых статьях блога.

www.sdmeb.ru

Как определить высоту и ширину дверей для шкафа-купе?

Ремонт – длительный процесс и сложно все держать под контролем. Выбор и покупка мебели – этап, который непосредственно приближает вас к приятному результату всех работ. Но даже расчет точных размеров мебели и ее частей могут сбить с толку. Чтобы предотвратить это, стоит знать правильность и последовательность действий.

Шкафы-купе давно стали неотъемлемой частью современных квартир из-за своей функциональности и удобства

Шкафы-купе очень давно и прочно вошли в нашу жизнь. Их простота, прочность, доступность и функциональность покорила многих. Определение замеров достаточно понятное и повседневное дело, а вот расчет размеров дверей шкафа купе заставляет задуматься.

Чем больше дверь купе, тем тяжелее полотно, что затрудняет его перемещение

Определение высоты дверей купе

Высоту раздвижных дверей купе можно получить по формуле

Большим заблуждением будет считать, что расчет высоты двери идентичный процедуре замера целого шкафа. Второй ошибкой может стать выбор высоты самого изделия, который равен максимальной высоте комнаты.

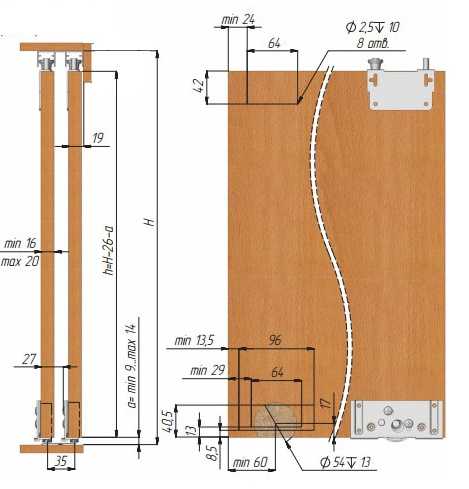

Конструктивные элементы из которых состоит нижнеопорная дверь купе

Для правильного измерения высоты проема следует придерживаться следующих советов.

  1. Снимать мерки в трех точках – двух боковых частях и в центре. При получении одинаковых параметров можно быть уверенными в легкости вычисления.

    Определение габаритов проема проводятся на нескольких уровнях для выявления возможного несоответствия параметров

  2. Брать во внимание отдельность некоторых элементов и не приписывать их.
  • Толщина крышки.
  • Габариты толщины нижних направляющих с роликовой конструкцией.
  • Зазор между нижними направляющими и полотном.
  • Отсчитать необходимый зазор для монтажа двери (приблизительно 14 мм).

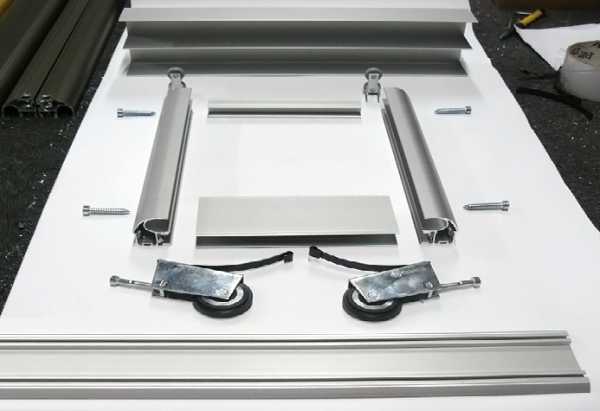

Двери для шкафов-купе состоят из каркаса – вертикального, верхнего, нижнего профиля и заполнения (стекло/зеркало или ЛДСП)

Роль верхней направляющей для дверей купе

Поперечное сечение верхней направляющей для дверей шкафа купе

Главной функцией направляющих для шкафа-купе – легкое и доступное их открывание и закрывание. Основой этой системы будут рельсы, по которым передвигаются створки. Так же имеются многие дополнительные детали.

Верхняя направляющая – ее роль в удерживании двери от выпадения

Размеры направляющих для дверок зависят всецело от габаритов самих дверей. В основном, нет потребности покупать их отдельно от мебели, так как они идут в комплекте. Но в случаи если вы сами изготовили шкаф, или старая деталь вышла из строя, то необходимо измерять ее.

Поперечное сечение нижней направляющей для шкафа купе

Предназначение верхней направляющей – фиксация шкафа вверху. А также, с помощью роликов, перемещение дверок.

Варианты расположения дверей купе

Их монтаж производится при помощи обычных саморезов. Последовательность процесса фиксации.

  1. С помощью сверла создается отверстие в самом направляющем (размер 4 мм). Расстояние между каждым 30 см.

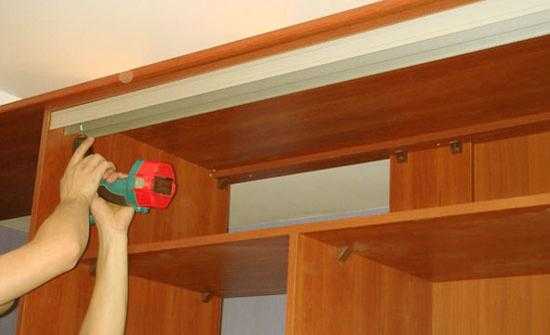

    Направляющие крепятся саморезами с пресс шайбой, с шагом примерно 300 мм

  2. При применении универсальных шурупов, следует, в каждой дырке, дополнительно, сделать зенковку. Она понадобиться для элемента крепежу.
  3. Врезание направляющих в подготовленный участок шкафа.
  4. Выравнивание и фиксация крепежами (лучше саморезы).

Нижняя направляющая – по ней передвигаются двери

Определение ширины дверей шкафа-купе

Определяемся с высотой створок шкафа купе и рассчитываем ширину дверей по формулам

Точность замера ширины двери купе зависит от уже известной Вам формальности. Важно проводить сверку результатов измерения, а именно делать их 3 раза и в разных частях. Эта несложная процедура может уберечь от неправильных представлений.

Конкретные размеры дверей купе зависят от варианта перемещения полотен и особенностей раздвижной системы

Отличительной особенностью этого этапа будет учет количества дверных перегородок. Нужно соблюдать следующую последовательность.

  1. Общий замер ширины всего проема.

    Проем для установки дверей купе

  2. Раздел определенного показателя на количество створок.

    Формула расчета дверей купе

  3. К полученной цифре (в результате деления) добавляются еще такие составляющие:
  • + внахлест между дверьми. Он скрывает внутреннее пространство.
  • + определенное добавление к боковым частям дверей.

Расчёт полотна дверей купе

Расчет размера перехлеста дверей купе из асимметричного профиля

Чтобы двери становились внахлёст, и не мешали друг другу необходимо, чтобы задняя направляющая была удалена от передней

Раздвижная часть шкафа создана с предусмотрением использовать ее в открытом и закрытом положении. Обязательным является условие, при котором профиль одной из створок закрывает поверхность второй.

Определение размера перехлеста дверей прост: ширина проема делится пополам (при условии ровности шкафа) и добавляется размер ручки. Благодаря этим простым расчетам мы определяем ширину перехлесту.

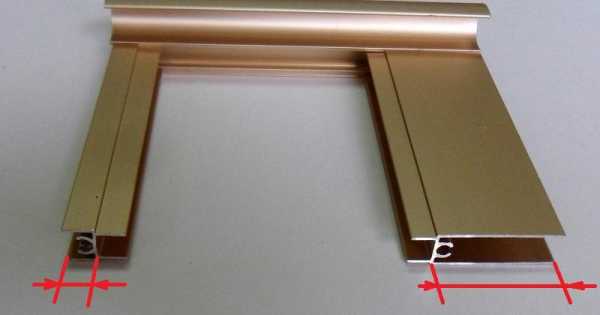

Размер перехлеста дверей купе из асимметричного профиля

При условии если профиль асимметричен, то ширина проема измеряется отдельно для верха и низа и каждой двери.

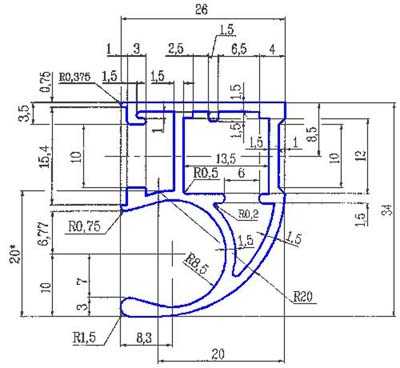

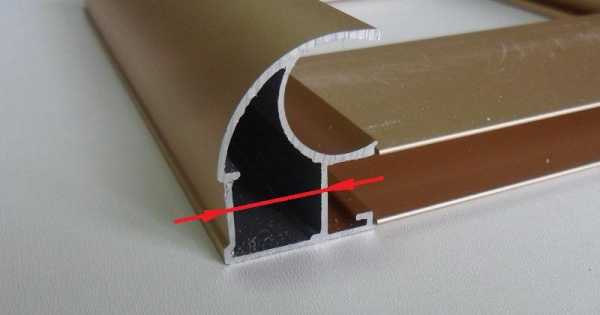

Сечение профиля асимметричной ручки

Также для легкости вычислений некоторые мастера пользуются достаточно простым правилом. Оно звучит так: размер перехлеста должен быть равен ширине дверной ручки.

Условия, которые могут повлиять на размер перехлеста дверей купе:

  • размер фурнитуры;
  • габариты ручки;
  • количество створок;
  • наличие шлегеля (деталь, которая смягчает удар при открытии дверок).

Правильное выполнение расчетов обеспечит удобное использование мебели.

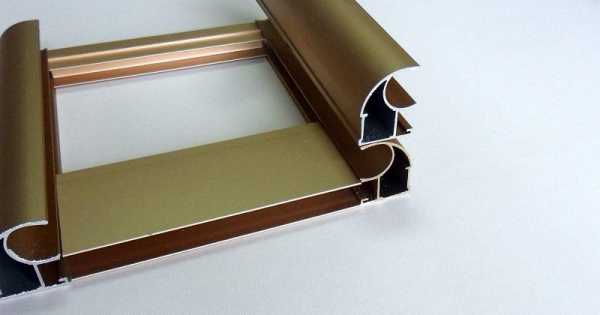

Сечение профиля симметричной ручки

Расчет ящиков для шкафа купе. Размеры

Выдвижной ящик для шкафа-купе, вид сверху

Чтобы определиться с размерами ящиков, необходимо определить их место. Также на свое усмотрение стоит выбрать габариты будущего места для хранения. После эти «воздушные данные» превращаем в цифры. С помощью рулетки делаем замеры по аналогии с дверью.

Расчёт высоты деталей выдвижных ящиков

Сам ящик состоит из планок, которые имеют свою толщину. Из-за этой детали ящик может не поместиться. Поэтому стоит узнать ширину данного материала и учесть его. В большинстве случаев ширина ящика на 5 мм больше направляющих.

Полный алгоритм расчета размера ящика для шкафа

  • Отнять толщину центральной перегородки и боков от общей ширины шкафа.
  • От полученного числа отнять ширину материала и поделить на секции.

Составляющие ящиков для шкафа

Таким образом, мы узнали ширину самих полок.

Для высчитывания пространства под ящики стоит от ширины полки отнять приблизительно 35 мм. И это ширина самого ящика в полке. Необходимость отнимания выходить от потребности открывать ящик, не зацепляя дверь.

Видео: Расчет дверей-купе

'; blockSettingArray[8]["setting_type"] = 1; blockSettingArray[8]["element"] = "h3"; blockSettingArray[8]["elementPosition"] = 1; blockSettingArray[8]["elementPlace"] = 7; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = ''; blockSettingArray[9]["setting_type"] = 1; blockSettingArray[9]["element"] = "h3"; blockSettingArray[9]["elementPosition"] = 1; blockSettingArray[9]["elementPlace"] = 8; blockSettingArray[10] = []; blockSettingArray[10]["minSymbols"] = 0; blockSettingArray[10]["minHeaders"] = 0; blockSettingArray[10]["text"] = ''; blockSettingArray[10]["setting_type"] = 1; blockSettingArray[10]["element"] = "h3"; blockSettingArray[10]["elementPosition"] = 1; blockSettingArray[10]["elementPlace"] = 9; blockSettingArray[11] = []; blockSettingArray[11]["minSymbols"] = 0; blockSettingArray[11]["minHeaders"] = 0; blockSettingArray[11]["text"] = ''; blockSettingArray[11]["setting_type"] = 1; blockSettingArray[11]["element"] = "h3"; blockSettingArray[11]["elementPosition"] = 1; blockSettingArray[11]["elementPlace"] = 10; blockSettingArray[12] = []; blockSettingArray[12]["minSymbols"] = 0; blockSettingArray[12]["minHeaders"] = 0; blockSettingArray[12]["text"] = ''; blockSettingArray[12]["setting_type"] = 1; blockSettingArray[12]["element"] = "h3"; blockSettingArray[12]["elementPosition"] = 1; blockSettingArray[12]["elementPlace"] = 11; blockSettingArray[13] = []; blockSettingArray[13]["minSymbols"] = 0; blockSettingArray[13]["minHeaders"] = 0; blockSettingArray[13]["text"] = ''; blockSettingArray[13]["setting_type"] = 1; blockSettingArray[13]["element"] = "h3"; blockSettingArray[13]["elementPosition"] = 1; blockSettingArray[13]["elementPlace"] = 12; blockSettingArray[15] = []; blockSettingArray[15]["minSymbols"] = 0; blockSettingArray[15]["minHeaders"] = 0; blockSettingArray[15]["text"] = ''; blockSettingArray[15]["setting_type"] = 1; blockSettingArray[15]["element"] = "h4"; blockSettingArray[15]["elementPosition"] = 1; blockSettingArray[15]["elementPlace"] = 2; blockSettingArray[16] = []; blockSettingArray[16]["minSymbols"] = 0; blockSettingArray[16]["minHeaders"] = 0; blockSettingArray[16]["text"] = ''; blockSettingArray[16]["setting_type"] = 1; blockSettingArray[16]["element"] = "h4"; blockSettingArray[16]["elementPosition"] = 1; blockSettingArray[16]["elementPlace"] = 3; blockSettingArray[17] = []; blockSettingArray[17]["minSymbols"] = 0; blockSettingArray[17]["minHeaders"] = 0; blockSettingArray[17]["text"] = ''; blockSettingArray[17]["setting_type"] = 1; blockSettingArray[17]["element"] = "h4"; blockSettingArray[17]["elementPosition"] = 1; blockSettingArray[17]["elementPlace"] = 4; blockSettingArray[18] = []; blockSettingArray[18]["minSymbols"] = 0; blockSettingArray[18]["minHeaders"] = 0; blockSettingArray[18]["text"] = ''; blockSettingArray[18]["setting_type"] = 1; blockSettingArray[18]["element"] = "h4"; blockSettingArray[18]["elementPosition"] = 1; blockSettingArray[18]["elementPlace"] = 5; blockSettingArray[19] = []; blockSettingArray[19]["minSymbols"] = 0; blockSettingArray[19]["minHeaders"] = 0; blockSettingArray[19]["text"] = ''; blockSettingArray[19]["setting_type"] = 1; blockSettingArray[19]["element"] = "h4"; blockSettingArray[19]["elementPosition"] = 1; blockSettingArray[19]["elementPlace"] = 6; blockSettingArray[20] = []; blockSettingArray[20]["minSymbols"] = 0; blockSettingArray[20]["minHeaders"] = 0; blockSettingArray[20]["text"] = ''; blockSettingArray[20]["setting_type"] = 1; blockSettingArray[20]["element"] = "h2"; blockSettingArray[20]["elementPosition"] = 1; blockSettingArray[20]["elementPlace"] = 1; blockSettingArray[21] = []; blockSettingArray[21]["minSymbols"] = 0; blockSettingArray[21]["minHeaders"] = 0; blockSettingArray[21]["text"] = ''; blockSettingArray[21]["setting_type"] = 3; blockSettingArray[21]["element"] = "p"; blockSettingArray[21]["directElement"] = "#toc_container"; blockSettingArray[21]["elementPosition"] = 0; blockSettingArray[21]["elementPlace"] = 1; blockSettingArray[22] = []; blockSettingArray[22]["minSymbols"] = 0; blockSettingArray[22]["minHeaders"] = 0; blockSettingArray[22]["text"] = ''; blockSettingArray[22]["setting_type"] = 3; blockSettingArray[22]["element"] = "p"; blockSettingArray[22]["directElement"] = "social"; blockSettingArray[22]["elementPosition"] = 0; blockSettingArray[22]["elementPlace"] = 1; blockSettingArray[23] = []; blockSettingArray[23]["minSymbols"] = 0; blockSettingArray[23]["minHeaders"] = 0; blockSettingArray[23]["text"] = ''; blockSettingArray[23]["setting_type"] = 3; blockSettingArray[23]["element"] = "p"; blockSettingArray[23]["directElement"] = "social"; blockSettingArray[23]["elementPosition"] = 0; blockSettingArray[23]["elementPlace"] = 2; blockSettingArray[25] = []; blockSettingArray[25]["minSymbols"] = 0; blockSettingArray[25]["minHeaders"] = 0; blockSettingArray[25]["text"] = ''; blockSettingArray[25]["setting_type"] = 3; blockSettingArray[25]["element"] = "p"; blockSettingArray[25]["directElement"] = "#nav_menu-2"; blockSettingArray[25]["elementPosition"] = 1; blockSettingArray[25]["elementPlace"] = 1; blockSettingArray[26] = []; blockSettingArray[26]["minSymbols"] = 0; blockSettingArray[26]["minHeaders"] = 0; blockSettingArray[26]["text"] = ''; blockSettingArray[26]["setting_type"] = 3; blockSettingArray[26]["element"] = "p"; blockSettingArray[26]["directElement"] = "widget_construct"; blockSettingArray[26]["elementPosition"] = 1; blockSettingArray[26]["elementPlace"] = 1; blockSettingArray[27] = []; blockSettingArray[27]["minSymbols"] = 0; blockSettingArray[27]["minHeaders"] = 0; blockSettingArray[27]["text"] = ''; blockSettingArray[27]["setting_type"] = 1; blockSettingArray[27]["element"] = "h2"; blockSettingArray[27]["elementPosition"] = 1; blockSettingArray[27]["elementPlace"] = 1; var jsInputerLaunch = 15; Встроенные шкафы-купе для спальни.

В любом помещении спальня является одной из основных комнат, в которой человек коротает большое количество времени. Комфортную атмосферу и спокойствие может сформировать хороший дизайн и соответствующая...

Как собрать шкаф-купе

Сейчас дизайнеры при обустройстве интерьера все чаще и чаще используют встроенную бытовую технику, предметы мебели – кровати, шкафы-купе, столы и многое другое. Такой подход в оформлении обстановки позволяет...

Дизайн и советы по выбору шкафа-купе

Современный человек живет в настолько быстром темпе что, возвращаясь домой, ему хочется получить максимальное расслабление и комфорт. Именно поэтому множество людей уделяют огромное значение дизайну и...

Семь раз отмерь или Как рассчитать шкаф купе?

При покупке нового жилья, переезде, перепланировке или просто когда хочется обновить дизайн квартиры, мы всегда задумываемся о том, какую же мебель выбрать, чтобы она была удобной, красивой и функциональной....

Выбираем подсветку шкафа-купе

Шкафы-купе за многие годы подтвердили удобство и рациональность их использования и заняли достойное место почти в каждой квартире. Однако глубины шкафов, где сложена или висит одежда,  нередко требуют...

Как произвести регулировку дверей шкафа-купе

Медленно, но уверенно все большее пространство наших жилищ занимают шкафы купе.  Они подкупают своей красотой, вместительностью и функциональностью. В отличие от своих распашных коллег не занимают много...

berkem.ru

Какой может быть максимальная ширина двери шкафа-купе: параметры

    Такая конструкция позволяет располагать различные отделы для раскладывания мелких вещей, головных уборов, обуви, а также верхней и повседневной одежды. В качестве антресолей используются высокие полки, доставать коробки из которых можно по мере необходимости.

Читайте также:Как установить ролики на двери шкафа-купе

В целях экономии пространства удобнее пользоваться не стандартными дверями на петлях, а раздвижными панелями, что позволяет существенно экономить пространство и увеличить срок эксплуатации шкафа.

Единственная проблема, с которой сталкивается большинство владельцев малогабаритных квартир и узких коридоров – это определение ширины дверей шкафа купе. Давайте поэтапно разберем методику ее расчета.

Читайте также:Как пошагово приклеить зеркало к дверце шкафа

Материалы изготовления

Особое внимание следует уделить деталям, из которых изготавливается корпус мебельного шкафа. Конструктивные и физические свойства отдельных материалов существенно отличаются и требуют учета веса. Фасад из ДСП или пластика считается самой легкой конструкцией, в то время как отягощенные зеркалами или массивными стеклами деревянные панели должны надежно крепиться к шкафу без угрозы перекоса и возможности падения.

Методика расчета

Небольшие по размерам шкафы с двумя раздвижными фасадами по ширине должны быть равны 4 единицам высоты или больше, но никак не меньше. Так, к стандартным параметрам в 230 сантиметров высотой подходят двери с шириной 600 мм.

Расчет производится по формуле: ширина одной панели, деленная на общую высоту шкафа, должна быть выше показателя в 0,25. В противном случае конструкция может рухнуть в любой момент и будет неудобна в эксплуатации в связи с перекосом.

Если вы все-таки рискнете установить более узкие панели, то пользоваться мебелью придется с большой осторожностью. Малейший толчок может спровоцировать разрушение конструкции.

Выше мы рассмотрели минимальную ширину дверного полотна. В свою очередь, максимальная величина не ограничена, но стоит помнить, что слишком широкая и тяжелая дверь может со временем разрушить нижнюю направляющую и стать причиной серьезной поломки.

Оптимальной считается ширина от 60 до 100 сантиметров, в зависимости от общей высоты конструкции. Самая широкая часть двери должна легко скользить по направляющим и быть устойчивой по отношению к коробке. Поэтому при выборе обращайте внимание на длину направляющей и ее качество. Отдавайте предпочтение известным производителям.

Виды раздвижных систем

Вы можете, как обратиться к специалистам по разработке дизайна и сборке готовой конструкции, так и самостоятельно провести все необходимые расчеты и изготовить раздвижную систему из стеклянных материалов, алюминиевого профиля или дерева.

На рынке представлено два варианта раздвижной системы:

  1. Опорная. Данный тип конструкции считается наиболее надежным. Металлические профили из анодированного алюминия обладают необходимым уровнем жесткости и способны выдерживать створки весом до 60 килограммов. Рамка легко собирается даже людьми, не обладающими богатым опытом. Безрамные опорные системы менее востребованы на рынке, поэтому категорически не подходят для широких дверных полотен.
  1. Подвесная. Отличается принципом работы и имеет только верхний профиль, по которому и движутся роликовые каретки. Конструкция подходит для узких полотен, ширина которых не превышает 600 мм.

Максимальная ширина двери

При расчете максимальной ширины необходимо учитывать и общую высоту конструкции шкафа. Если этот показатель достигает 4-х метров, то и ширина раздвижных полотен, соответственно, увеличивается до 1 метра 22 сантиметров. Такое решение считается наиболее оптимальным, поскольку одна дверца закрывает определенные полки, которые по определению не могут быть шире указанных параметров.

Некоторые конструкции предполагают использование дверных полотен в количестве, больше двух. Так, шкафы-купе во всю стену могут быть оборудованы от трех до семи полотен, что позволяет максимально комфортно организовать систему хранения личных вещей и, соответственно, облегчить доступ к конкретной зоне. Единственное, о чем следует помнить при обустройстве многофункциональной конструкции, что слишком узкие двери не выполняют возложенные на них функции. Поэтому минимальная ширина двери при таком решении не может быть меньше 50 сантиметров с учетом высоты шкафа в 2,30 метра.

Как правило, рассматриваемый в статье показатель привязывается к длине направляющей. Предельно внимательно изучите их параметры и определите максимальный вес дверей, которые они в состоянии выдержать. Помните, что стыковать направляющие категорически нельзя, поскольку в таком случае они быстро выходят из строя. Выйти из положения, когда есть необходимость в установке двух направляющих, можно, разделив шкаф купе на две части и больше.

Таким образом, конечная конструкция может состоять из нескольких независимых модулей, выполненных в одном стилевом решении. Так, можно достичь гармоничного внешнего вида и простоты сборки даже самой сложной конструкции.

Важно! При разработке персональной схемы руководствуйтесь соображениями безопасности. Шкаф-купе не может быть меньше метра по определению, но и не должен превышать 400 см.



delajmebel.ru

Расчет дверей шкафа-купе опорного вида, таблицы и формулы



Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф.  Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для закупки всех необходимых комплектующих.Также для сборки корпуса шкафа, установки полок и выдвижных ящиков понадобится и другая фурнитура.

Выбор раздвижной системы купе для шкафа

Разновидностей раздвижных систем купе очень много. В зависимости от типа роликов, направляющих и способа их установки (навесные, подвесные, со скрытым монтажом и т.д.). И внешнего оформления (рамочные, безрамочные, с боковым профилем и без профиля). Понятно, что в каждом случае расчет размеров дверей-купе будет абсолютно разным. Как и требования к конструкции ниши.

В данной статье будем рассматривать стандартные роликовые двери-купе опорного вида, в которых движение роликов осуществляется по нижней рельсе, а верхние ролики поддерживают полотно двери в вертикальном положении.

Условно можно выделить две группы раздвижных систем для шкафов и гардеробных такого типа:

  • Безрамные типа «срд-1» SKM и т.д. Некоторые комплектуются боковыми профилями-ручками. Створкой двери служит цельное полотно ДСП, МДФ, массива толщиной 16-26 мм. Ролики с установочной площадкой накладные или врезные.
  • Рамочные (каркасные) типа Raumplus («Аристо», «Версаль» и т.д.). Рамная конструкция позволяет реализовать наборные варианты наполнения двери. Профиль для сборки рассчитан на вставку толщиной 4-10 мм, поэтому более «толстые» ДСП, МДФ придется фрезеровать. Ролики устанавливаются в профиль, нижние частично «перекрывают» вставку. Поэтому прозрачное наполнение по нижнему краю лучше не делать – сквозь него будет просвечиваться установочные площадки нижних роликов.

Плюсы и минусы безрамных дверей купе

Основное преимущество безрамных раздвижных систем – доступная цена. Это очевидно, ведь в комплекте только комплект роликов, верхняя и нижняя направляющая. Толщина дверей может варьироваться от 16 до 28 мм, а вес достигать 80 кг. Простоту в установке и регулировке также можно отнести к плюсам.

Недостатки у дверей купе такого вида тоже есть.

От своего веса и отсутствия каркаса двери могут прогибаться со временем, поэтому рекомендуется использовать боковой профиль. Как показывает практика, высоту дверей лучше не делать больше 2-2,2 м по этой же причине. Если шкаф планируется делать выше – лучше выделить отдельную антресоль.

Из-за большого веса, отсутствия жесткости, которую дает профиль, ход двери не будет легким и плавным. Безрамные раздвижные двери требуют периодической регулировки. И знания, как это можно сделать, имея простейший набор инструментов.

Преимущества каркасных систем купе

Визуально рамочные двери купе смотрятся более привлекательно и целостно. Расширяет возможности оформления дизайна створок и наличие делителей-переходников внутри полотна. Их можно расположить строго горизонтально, по диагонали и даже загнуть радиусом.

Каркасные двери купе могут быть исполнены из стали и алюминия. Стальной профиль доступнее по цене, но «шумнее».

Алюминиевые системы относятся к элитным, обеспечивают более плавный и бесшумный ход. И не практически не имеют ограничений в размерах: створки можно сделать до 4 метров в высоту и 1,5 метров в ширину.

Исходные данные

Чтобы рассчитать двери-купе роликового вида достаточно вымерять ширину и высоту проема – Lпр и Hпр соответственно. Проем должен быть свободен для установки дверей-купе, на 80-100 мм в глубину.

Предполагается, что боковые стенки шкафа перпендикулярны относительно дна и крыши. Также шкаф должен быть выставлен по горизонтальному уровню. Завалы могут спровоцировать скатывания дверей в одну сторону.

Также следует быть внимательным в определении  количества створок. Они не должны перекрывать полки, ниши, мешать опусканию пантографов, открыванию ящиков и других выдвижных систем.

Ширина и перехлест дверей купе

Не рекомендуется делать створки уже 500 мм: из-за слишком близкого расположения роликов дверь будет неустойчива. Чуть больше усилия при открывании и она может выпасть из направляющих.

Также не стоит делать купе слишком широкими: ими неудобно будет пользоваться. Максимум 1000-1100 в ширину, но лучше остановиться на средних значениях, 700-900 мм.

«Хорошим тоном» считается не допускать перекрывания внутренней ставки боковым профилем при расчете ширины створок. То есть перехлест раздвижных дверей должен быть ровно на ширину профиля.



При этом толщину «пыльника» (шлегеля) обычно не учитывают, оставляя за собой выбор – клеить его или нет после окончательной установки фасадной части купе.

Если принять ширину открытого (асимметричного профиля, С) за 25 мм, а закрытого (симметричного, Н) за 35 мм, то формулы расчета ширины 2, 3, 4 и 5 дверей удобно представить в табличной форме.

По формулам для расчета каркасных дверей купе с профилем Аристо видно, что наличие пыльника уменьшает глубину перехлеста.



Для безрамных раздвижных систем точной формулы для расчета нет. Обычно на перехлест дверей оставляют порядка 20-30 мм, округляя ширину полотна до целого значения.

Высота дверей

Все расчеты опираются на схемы и данные от производителей конкретной раздвижной системы.

Поскольку практически у всех популярных роликовых раздвижных систем предполагается регулировка верхних и нижних роликов, возможны некоторые усреднения и округления.

Чтобы рассчитать высоту двери купе, обычно отнимают 40 мм от внутреннего размера ниши. То есть формула расчета будет выглядеть  так: Hпр-40.

Если отнять меньше (например, 30 мм), то двери будет очень сложно вставить в направляющие и отрегулировать плавность хода. Если вычесть больше, то створки могут просто выпадать, поскольку высоты регулировки ролика не будет хватать для обеспечения устойчивости скольжения.

Таким образом, расчет для безрамных раздвижных систем (SKM, срд-1) на этом заканчивается. Для купе типа Aristo, Raum+, Commander и других требуется рассчитать составные части: длину верхнего, нижнего и боковых профилей,  габариты внутренней вставки.

Схема сборки каркасной двери купе Верхняя, нижняя направляющая рамки и упоры двери Боковой профиль, открытый и закрытый

Размеры внутреннего наполнения дверей купе

Алюминиевый и стальной профиль рассчитан под тонкую вставку толщиной 8-10 мм.

Стекло и зеркало толщиной 4-5 мм обрамляется уплотнителем. Поэтому нужно учитывать толщину уплотнителя при расчетах (порядка 1,5-2 мм с каждой стороны).

ЛДСП, МДФ толщиной 16-18 мм также можно использовать в качестве вставки. Но его требуется фрезеровать по периметру с внутренней стороны до толщины 8-10 мм.

Принцип расчета вставки предельно прост: измеряется толщина обрамления (им служит профиль или профиль+уплотнитель) и вычитается от габаритов вычисленной выше двери с размерами Hдв и Lдв.

Внутренняя вставка раздвижной створки может быть наборной. При этом учитывается толщина делителя.

Для алюминиевой системы Aristo можно выделить следующие формулы для расчета ширины (Lв) и высоты (Hв) вставки:

  • Фрезерованная вставка ЛДСП толщиной 10 мм: — 57 мм от высоты двери. Ширина вставки для С профиля меньше ширины двери на 36 мм, для H профиля – на 54 мм.
  • Стандартная вставка толщиной 8 мм: — 59 мм от высоты двери.
  • Стекло/зеркало толщиной 4 мм: -60 мм от высоты двери.

Формулы для расчета вставки в табличной форме.

Иногда в описаниях расчетов рекомендуется отнимать на уплотнитель не 3 мм, а 4 мм. Ошибки тут нет. Проверьте, как получается у вас на небольшом образце, и отнимайте столько, сколько нужно.

Как рассчитать размеры сборной вставки

В большинстве случаев дизайн створок купе предполагает сборную вставку, с горизонтальными и вертикальными делителями. Сочетаться могут как разноплановые материалы (ЛДСП+стекло, акрил+зеркало), так и одноплановые (МДФ+МДФ).

Расчет внутреннего наполнения абсолютно аналогичен. Просто учитывается толщина алюминиевого делителя (как правило, — 2 мм) и уплотнителя для вставок из стекла и зеркал.

Расчет длины профилей и направляющих для нарезки

Чтобы собрать каркасную дверь купе, нужно рассчитать и нарезать все комплектующие.

  1. Длина нижней и верхней направляющей (трека) равна размеру ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.
  2. Длина бокового профиля для двери купе равна вычисленной высоте двери (Hдв).
  3. Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды.

Формулы расчета всех длин профилей для каркасной двери-купе Аристо в табличной форме будут следующие:

Для всех остальных каркасных систем купе опорного вида (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и по этим данным подкорректировать формулы.

Сам корпус шкафа можно сделать своими руками по пошаговой инструкции.





shkaf-info.ru

Расчет дверей шкафа купе

Содержание статьи:
  1. Замер проёма
  2. Ширина и высота двери купе
  3. Количество дверей купе
  4. Перехлёст дверей
  5. Расчёт дверей купе по ширине
  6. Расчёт дверей купе по высоте
  7. Расчёт наполнения дверей купе
  8. Расчёт  профиль ручек для дверей купе



Привет, дорогой друг ! Буквально через 3 минуты ты узнаешь как самостоятельно, без каких-либо формул и программ, рассчитать двери купе самых популярных систем. Это поможет тебе украсить свой дом и заработать неплохие деньги. Раскрою секрет только для тебя.



Ширина и высота двери купе

Наименьшая ширина двери купе 500 мм. Система позволяет сделать двери и поуже, но функционировать они будут плохо. При открытии дверь будет заваливаться в сторону усилия и профиль  будет задевать о нижний ходовой трек. В худшем случае дверь выпадет из полозьев.



Самую широкую дверь собирал и устанавливал размером 1100 мм. Система позволяет собирать двери и шире, но как показывает практика, двери больше 1000 мм неудобны в использовании. Особых ограничений по ширине двери купе не существует.



Производители изготавливают профиль ручки длиною 5500 мм. Обычно их нарезают пополам уже в магазине. Поэтому Вы всегда сможете изготовить двери необходимой высоты. Единственное, что следует учитывать при большой высоте двери это жесткость ручки.



Перехлёст дверей



При правильном расчёте, в двухдверном проёме, мы увидим на стыке дверей лишь одну профиль ручку лицевой двери. Причем эта профиль ручка должна перекрывать только профиль ручку задней двери, но не должна перекрывать наполнение двери. На фото выше.



Количество дверей зависит от длины проема и наполнения шкафа. Двери не должны блокировать доступ к наполнению. В трёхдверном шкафу сумма ширины двух задних дверей не должна превышать расстояние от начала шкафа до очередной секции.



Обязательно убедись в том, что пол имеет хороший уровень. Иначе двери купе будут произвольно скатываться в низкую сторону. Как это исправить читайте здесь. Измерь проём – ниша для дверей купе. Замеряешь высоту и ширину проёма, например: 2500*1600



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Расчёт размеров дверей шкафа купе по ширине

В проёме необходим перехлёст дверей. Двери должны быть больше середины проёма на одну профиль ручку. Замеряешь профиль в ширину и полученный размер прибавляешь к ширине проёма. Делишь полученную сумму на 2. В итоге имеем размер двери по ширине.



Чем больше дверей в проёме, тем больше перехлёстов. Т.е. профиль ручка одной двери должна перекрывать профиль ручку следующей двери и т.д. в шахматном порядке. Тогда к ширине проёма прибавляем сумму количества перехлёстов и делим на количество дверей.



Например двухдверный проём:

  1. Ширина профиль ручки 26 мм
  2. Ширина проёма 1600 мм
  3. 1600+26=1626/2= 813 мм
  4. Размер одной двери по ширине 813 мм



Разберём пример с 3 дверьми:

  1. Проём по ширине 1800 мм
  2. Ширина профиль ручки 26 мм
  3. Если мы имеем 3 двери значит перехлёстов будет 2, соответственно 26+26=52 мм
  4. 1800+52=1852 / 3 = 617 мм
  5. Размер одной двери по ширине 617 мм





Расчёт размеров дверей шкафа купе по высоте

С расчётом по высоте, гораздо проще. Отнимаем от высоты проема 40 мм.В инструкциях для расчёта написано, что следует отнимать 45 мм, но практика показала, что 40 мм достаточно. Это расстояние которое необходимо, чтобы завести дверь в Ш-образный верхний трек.


Например:
Высота проёма 2500 мм
2500 – 40 =2460 мм
Высота двери 2460 мм



Бывали случаи в моей практике, когда приходилось заводить дверь в проём и с 30 мм зазором. Это возможно, но не рекомендую. Двери туго ходят и сам процесс монтажа отнимет много сил и времени. Такие ситуации на монтаже происходят при неправильном замере.



Расчёт наполнения дверей купе



Итак следующим шагом будет расчёт наполнения. Этот шаг прост и понятен даже школьнику. Наполнение находится в рамке из алюминиевых профилей. И чтобы рассчитать его, следует отнять от общих габаритов двери ширину профилей обрамляющих его со всех сторон.



Замеряешь с точностью до миллиметра ширину ручки, как показано на фото. Т.к. ручки две умножаем полученный размер на 2. 18*2=36 мм . Теперь от общей ширины двери отнимаем ширину ручек 813-36=777 мм получаем ширину наполнения.





Измеряешь расстояние на верхнем и нижнем горизонте, отделяющее его от общей высоты двери. Например на верхнем оно равно 12 мм, на нижнем 47 мм . Общая высота двери 2460 мм. Складываешь нижний и верхний горизонт =59 мм. 2460-59= 2401 мм высота наполнения двери.



Проём 2500*1600
Размер двери 2460*813 – 2
Размер наполнения 2401*777 – 2



Если наполнение зеркальное или стекло, не забудьте отнять от габаритов наполнения толщину силиконового уплотнителя. Его толщина равна 1 мм. Сборщик одевает уплотнитель на стекло со всех сторон, поэтому от высоты и ширины стеклянного наполнения отнимаем по 2 мм.



Расчёт профилей для двери купе



Теперь рассчитаем рамку. На фото мы видим, что высота профиль ручки равна высоте двери и поэтому профиль ручка = 2460 мм. Для расчета длины верхнего и нижнего горизонта промеряем ширину профиль ручки до паза.





Например ширина равна 25 мм. умножаем на два, т.к. у нас две ручки и отнимаем сумму от общей ширины двери. 813 – 50 = 763 мм длина верхнего и нижнего горизонта. Если дверь наборная, тогда необходимо рассчитать разделители. Длина которых равна длине горизонтов.

Заключение

Ставил задачу показать Вам принцип расчётов. И если вы поймёте его, тогда в Вашей памяти лёгко уляжется алгоритм действий. Данные размеры произведены по системе ассиметричных профилей “Аристо”. А Ваш прогноз на сегодня: Улыбайтесь и у Вас всё получится!





Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.





А как насчёт вас?

Пытались ли Вы рассчитать самостоятельно двери купе?

У вас есть что добавить?

Я бы хотел услышать об этом в комментариях ниже!








С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий



Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях





bokovina.ru
