Размеры гаражных ворот

При строительстве гаража одним из важнейших показателей считается размер гаражных ворот. Эта величина зависит от множества факторов, упустив хотя бы один из них, можно нанести существенный вред всей конструкции и сделать гараж непригодным для эксплуатации.

Как правильно рассчитать оптимальный размер ворот для гаража, и какие факторы для этого нужно учесть – об этом данная статья.

Что влияет на размеры гаражного проема

Принято считать, что стандартные размеры гаражных ворот следующие:

• минимальная ширина гаражных ворот – 2200 мм;
• максимальная ширина – 3000 мм;
• высота проема – 2000 мм.

Но данный расчет сильно усреднен, он принимается за норму для легкового автомобиля средних габаритов, при том, что въезжать он будет с прямой дороги, а не из-за угла, а также, с учетом установки ворот обычной распашной конструкции.

Совет! Существенно сэкономить на покупке самих ворот поможет строительство проема под них стандартного размера. В противном случае, придется заказывать индивидуальное изготовление полотен ворот – а это намного увеличивает их итоговую стоимость.

Чтобы не промахнуться с расчетами, рекомендуется не принимать средние значения, а действовать в конкретной ситуации по-разному. То есть, на стадии проектирования самого гаража нужно учесть несколько факторов:

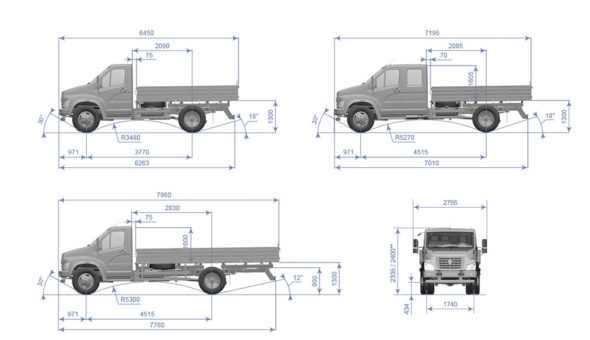

1. Тип автомобиля. Как правило, хозяин просто замеряет свое авто и прибавляет с каждой стороны от него по 20-30 см, чтобы не повредить при заезде зеркала и бамперы. Однако это не совсем правильно, ведь машину можно очень легко и быстро поменять, тогда как гараж – строение капитальное, его не перенесешь, а расширить проем будет достаточно затратно. В этом же пункте стоит учесть и количество предполагаемых машин в гараже, ведь нередко в одном строении находится сразу два автомобиля. Если гараж строится для мотоцикла, считается, что 180 см в ширину для проема будет вполне достаточно.

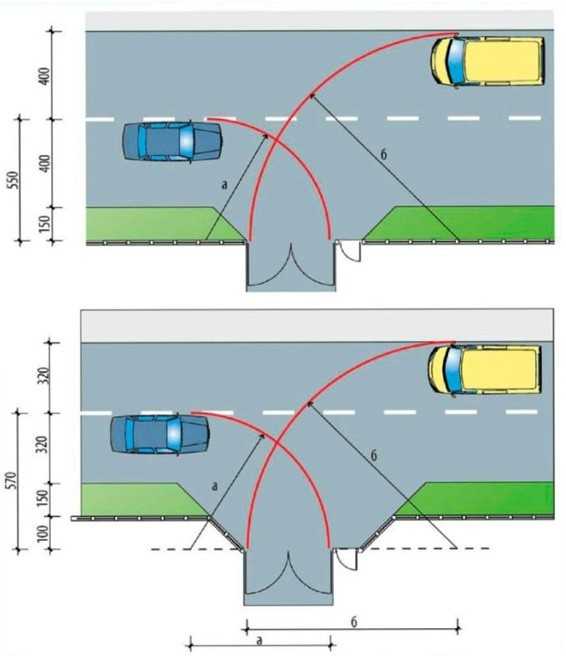

2. Угол заезда играет тоже не последнюю роль в определении ширины проема. Так, чем круче поворот, из-за которого автомобиль должен войти в гараж, тем шире должен быть проем в стене. То есть, внутри помещения тоже должно оставаться пространство для маневра, ведь на извилистую дорогу нужно еще как-то выехать задним ходом, не повредив при этом машину. Здесь же учитывается, что, например, распашные створки будут препятствовать обзору, создавая дополнительные трудности при маневре. Уже всего делают ворота того гаража, в который ведет въезд с ровной прямой дороги – здесь достаточно 2200 мм для легкового авто.
3. Производитель самих воротных полотен, а также, рам тоже немаловажен. В зависимости от страны и политики компании стандартный размерный ряд ворот может существенно варьироваться. Поэтому тем, кто уже определился с производителем ворот для своего гаража, рекомендуется изучить модельный ряд и выяснить, какие размеры проема предпочтительны.
4. Тип ворот и механизма открываниязакрывания полотен тоже играет свою роль в расчете оптимального проема. Ведь каждая из современных конструкций имеет собственную систему открывания. Так, для одних моделей нужно свободное пространство под потолком гаража, для других – место для отката полотна или для распахивания створок. Габарит самого механизма тоже может быть существенным, особенно, если предполагается ручное управление сворками ворот.
5. Конструктивные особенности строения под гараж так же важны. Часто автомобили хранят в подвале дома, или гараж является пристройкой, расположенной под одной крышей с домом. Владельцам двух машин необходимо решить вопрос о том, будет ли это один проем, или для каждого из авто предполагаются отдельные ворота. Принято считать, что для двух легковых авто будет достаточно гаражных ворот шириной от 4 до 5 метров. То же можно сказать и о наличии калитки – чтобы войти в гараж или выйти из него не всегда целесообразно открывать всю створку, решением может стать небольшая калитка в полотне ворот.

Важно! Следует учитывать, что проем под ворота будет существенно сужен рамами, и этот размер напрямую зависит от выбранной конструкции и материала полотен.

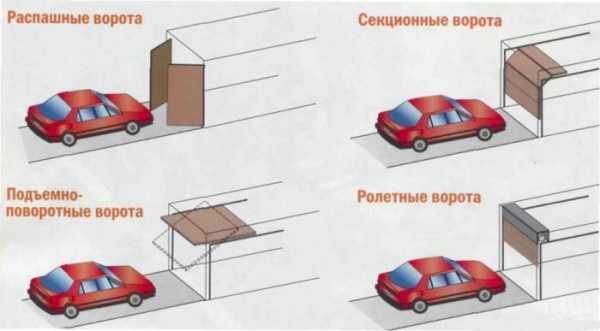

Как тип гаражных ворот влияет на размеры проема

Если с остальными параметрами все более или менее понятно (их размеры можно вычислить экспериментальным путем), то с типом ворот для гаража придется поработать более серьезно.

Самый простой способ узнать нужные размеры проема – изучить схему выбранной конструкции и прочитать рекомендации производителя. Тем, кто только мечтает о собственном гараже и занимается предварительными расчетами, пригодятся среднестатистические сведения о самых распространенных моделях ворот для гаража.

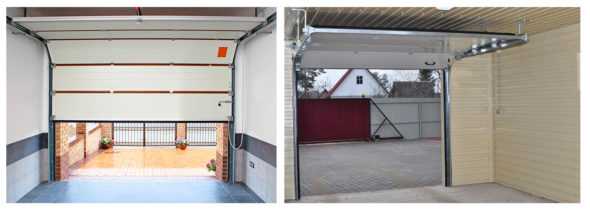

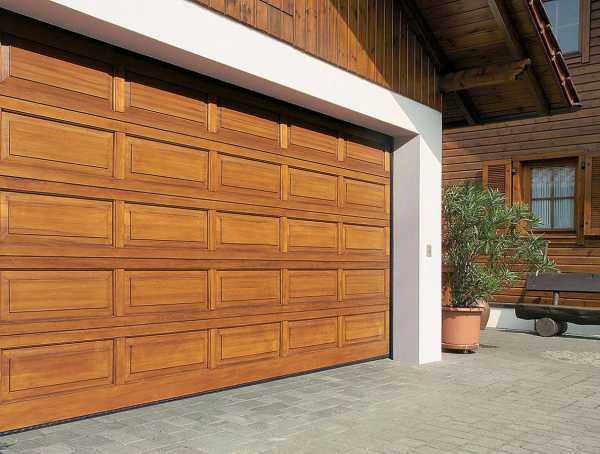

Секционные конструкции

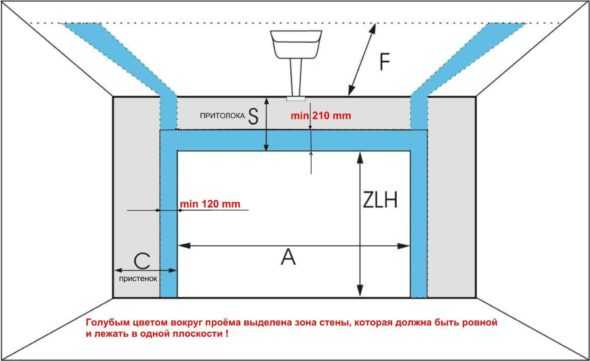

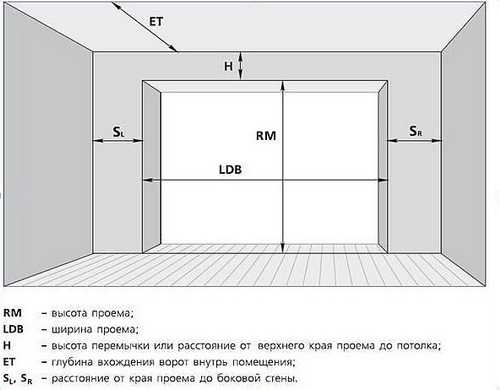

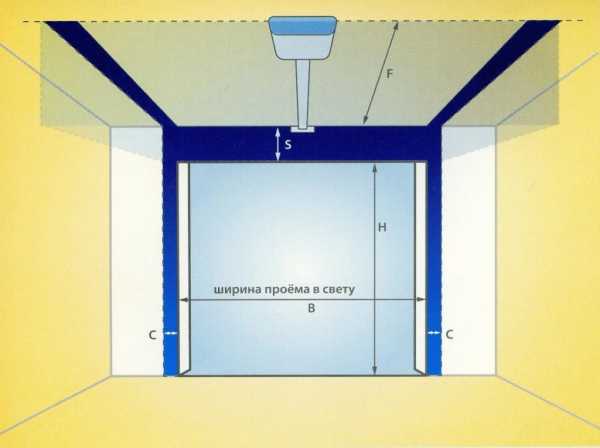

Спецификации и монтажные требования производителей секционных моделей существенно разнятся. Но минимальная высота гаражных ворот стандартна – это 180 см. Нужно понимать, что для высокорослого человека такой проем будет крайне неудобным, поэтому лучше все-таки выбирать более высокие модели – от 200 см.

Модели секционного типа открываются таким способом – роллетное гибкое полотно заезжает с помощью шарниров под потолок гаража. Это и обуславливает размеры помещения:

• необходима достаточная высота потолков;
• расстояние от потолка до проема (притолока) должно быть, как минимум, 13 см;
• от стены гаража до боковой стороны проема (боковина) должен оставаться минимальный запас в 10 см.

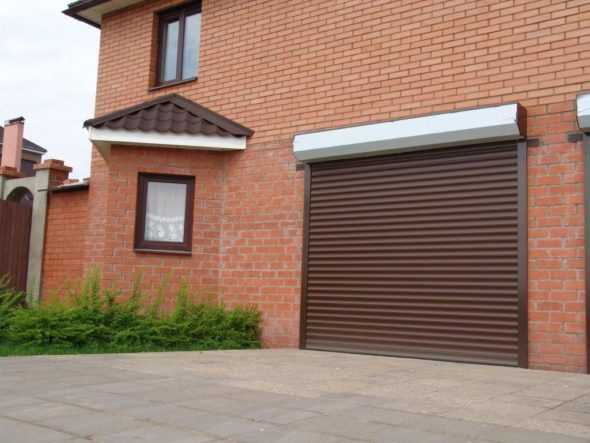

Рулонные роллетные ворота

Этот тип полотна состоит из тонких алюминиевых ламелей, которые, складываясь, накручиваются на вал. В сложенном состоянии роллетные ворота представляют собой рулон, который прячется в короб для защиты от пыли и влаги.

Здесь очень важен именно размер этого рулона – он будет тем больше, чем объемнее полотно и значительнее его толщина. Этот параметр следует учитывать при расчете притолоки, ведь рулон с роллетами должен умещаться под потолком гаража, не закрывая часть проема.

Многое в расчете размера боковины зависит от типа управления воротами. Так, роллеты с ручным барабаном нуждаются в большем пространстве, чем модели с дистанционным управлением и электромотором.

Стандартные размеры роллетных полотен:

• высота – 1,8-2,7 метров;
• ширина – от 2 до 3 метров.

Совет! Для того чтобы створки роллетных ставней плотно прижимались к направляющим, стены гаража и откосы проема должны быть идеально ровными.

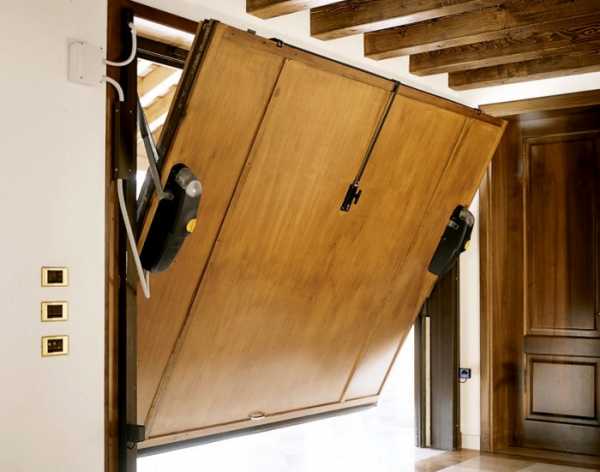

Подъемно-поворотные створки

Это тяжелые конструкции, которые отличаются не только массивностью, но и необходимостью в мощных электроприводах, установки прочных шарниров, а значит, в свободном пространстве для их расположения.

Во время открывания эти ставни поворачиваются и поднимаются вверх – под потолок гаража. Значит, при проектировании постройки необходимо оставлять запас не только под потолком, но и спереди от гаража.

Высота подъемно-поворотных моделей начинается от 220 см, а подъемно-секционных ворот – от 308 см.

Важно! Определяясь с типом ворот, необходимо понимать, что для больших проемов лучше выбирать менее тяжелые модели створок. Например, масса цельного полотнища подъемно-поворотных конструкций будет очень большой, что потребует установки мощного двигателя, крупных шарниров и укрепления фундамента и стен гаража.

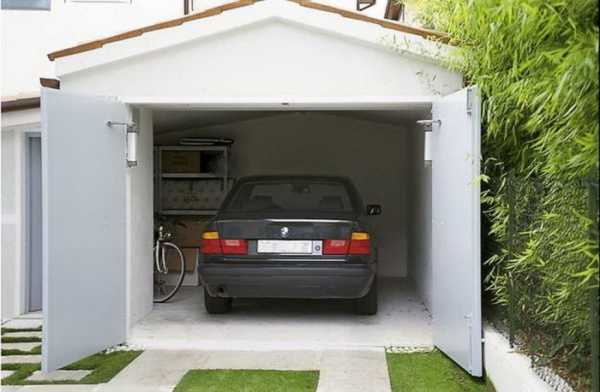

Распашные створки

Эти, самые привычные, пока что, конструкции требуют максимального свободного пространства перед гаражом. Зато для обеспечения их работы не нужно сложных шарниров, подъемных механизмов и других дорогостоящих деталей – необходимо лишь полотнище, рама и петли для навешивания.

Получается, что на размеры проема конструкция распашного типа не играет никакой роли. Но есть один нюанс – створки, открывающиеся наружу, будут существенно влиять на обзорность, поэтому, чтобы не повредить машину, придется маневрировать в самом гараже. А это требует свободного пространства, поэтому рекомендуется для таких створок делать более широкие сооружения – ширина гаража должна быть больше габаритов авто на 70-80 см.

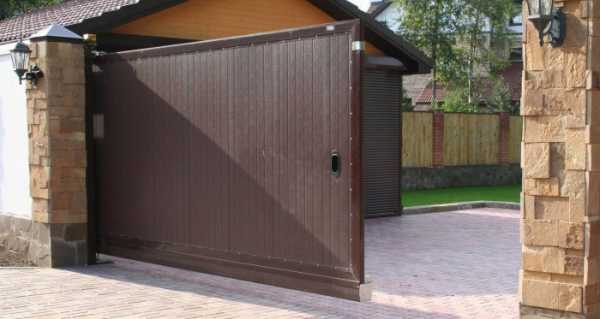

Откатные ворота

Для таких конструкций очень важна масса полотна и соответствующий ей размер электродвигателя, а также, самой системы, отодвигающей створку в сторону (шарниров и тяг).

Когда откатные ворота устанавливаются на широкие проемы (например, в гараже для двух автомобилей), обязательно нужно оснащать полотно ребрами жесткости. Иначе под собственным весом, полотна деформируются, что нарушит их работоспособность.

Выводы

На размеры проема гаражных ворот влияет сразу несколько факторов. Не стоит недооценивать ни один из них, ведь любой промах в расчетах может привести к аварии и порче любимого автомобиля.

bouw.ru

Подбираем оптимальный размер гаражных ворот

Гаражные ворота размеры проема

Гаражные ворота размеры проема должны рассчитываться еще до покупки или изготовления. Это довольно важный параметр, ведь это не просто комфортная постановка машины, но и необходимость избежать повреждений автомобиля во время проезда.

Сегодня мы рассмотрим оптимальный размер гаражных ворот и все, что надо учесть при этом. Вашему вниманию будет также представлено видео.

Как выбрать оптимальный размер ворот

При постройке дома или гаража обязательно нужно учитывать планирование этих помещений (см. Проекты гаражей: какой лучше). При проектировании дома следует обязательно учесть и габариты гаража, особенно если он будет встроенный. То есть его ширину, и т.д. Ведь часто эти вопросы мучают многих хозяев, и они не знают, каких решить.

Чтобы правильно подобрать ширину гаражных ворот, вы должны учесть важные факторы, которые на нее и влияют, это не только количество автомобилей, которые будут присутствовать в гараже, но и их виды, размеры здания и т.д. Далее будет приведена инструкция, которая поможет вам в этом вопросе.

По поводу стандартов ширины

Сразу хочется отметить, что не существует государственных стандартов, которые бы могли определить размеры ворот для гаража. Есть распространенные размеры, которыми обычно все и руководствуются: от 2200 до 3000 мм.

Итак:

• Так как производителей ворот громадное количество, то нужно понимать, что и стандарты в плане размеров у всех разные.
• Если выбранные вами размеры не будут соответствовать тем, которые в данный момент есть на складе, тогда ничего не остается, как заказать продукцию, которая будет обладать нужными габаритами. Вам придется немного подождать, пока заказ не будет выполнен. Но никогда не стоит надеяться, что вы «как-нибудь» впишетесь в проем.
• Приобретать ворота следует у тех производителей, которые работают в данной сфере долгие годы, ведь тогда можно точно знать, что проблема довольно быстро решится.

Внимание: На размер ворот во многом повлияет и их модификация. Ведь в автоматизированных системах предусматривается место для механизмов, которые приводят их в действие. Поэтому размеры ворот в разных моделях надо учитывать обязательно.

Факторы выбора

Оптимальный размер гаражных ворот предполагает при выборе руководствоваться определенными параметрами, ими не стоит пренебрегать.

Внимание: как только вы станете строить гараж для своего автомобиля, помните о возможности замены авто. Поэтому при планировке никогда не надо делать ширину именно под имеющийся транспорт.Следует всегда делать планировку как можно шире.

Как правильно выбрать ширину ворот гаража на один автомобиль

Гаражные ворота размеры проема для одного авто просчитать гораздо проще, ведь при планировке на два авто (см. Гараж на 2 машины: размеры, планировка и правильное оформление) надо учитывать и возможный разъезд. Но для одного надо предусмотреть и место для маневра, это на тот случай, если вы сразу не выберете нужного угла поворота.

Учитываем угол въезда

Итак:

• Всегда помните, что если сравнивать размеры легковых автомобилей с газелью, например, так как между легковыми автомобилями размеры не особо отличаются, но вот с газелью они будут отличаться серьезно, а значит, нужно учитывать даже это.
• Если вы не хотите терять много времени и нервов для постановки машины или ее выезда, то лучше всего увеличить ширину помещения, таким образом, вы сможете не опасаться за боковые зеркала вашего автомобиля. Здесь расстояние должно быть не менее 20-ти см.
• Учитывайте и то, что на размер ворот влияет и конфигурация подъезда к гаражу. В случае, если туда будет вести прямая дорожка, значит, можно выбирать и минимальный зазор проезда.
• Если планируется постановка в гараж легкового автомобиля, то ширина ворот гаража должна составлять около 2400-2500 мм как оптимальная.

Внимание: Если предполагается заезд авто с поворота, тогда надо автоматически расширять проем, чтобы поставить автомобиль аккуратно. И в этом случае нужно иметь большой водительский стаж и опыт.

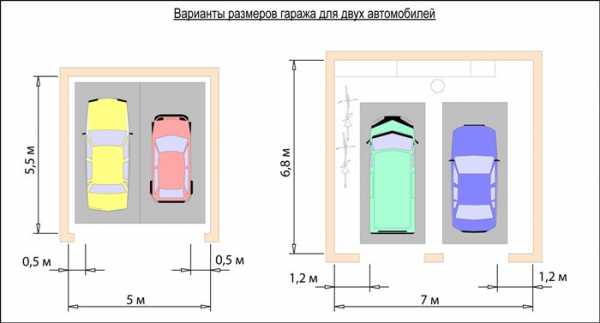

Как выбрать ширину гаражных ворот на две машины

Гаражные ворота размеры проема на две машины надо подбирать с особой тщательностью. Есть много конструкций данного типа.

Некоторые их покупают, другие изготавливают своими руками. Но в обоих вариантах габариты надо правильно рассчитать и все учесть.

Постановка двух машин

Учитывайте не только габариты автомобиля, но и габариты самого гаража. Если стена для ворот соответствует их ширине, то возможно два варианта.

На одни ворота

Вы можете установить одни ворота, ширина которых будет равняться – 5,5 мм, таким образом, можно не сталкиваться с проблемами въезда и выезда из гаража. В этом случае два автомобиля могут заезжать даже одновременно, ведь места будет достаточно.

• Когда размер ворот настолько велик, то знайте, что они в обязательном порядке должны обладать дополнительными ребрами жесткости, таким образом, полотно со временем не сможет потерять форму под весом конструкции и внешних факторов.
• Кроме того, нужно учесть и систему отопления. Если гараж обладает одним большим проемом, то он способен «выпускать» много тепла, а значит, вы должны позаботиться о том, чтобы сохранить комфортную атмосферу в этом помещении.
• Ворота нужно оснастить калиткой. Когда владелец желает попасть в гараж, не въезжая на автомобиле, ему, конечно, открывать большой проем не целесообразно.

На двое ворот

Как можно понять из названия, второй вариант предполагает установку двоих ворот, каждые будут с шириной по 2,5 м. Таким образом можно обеспечить удобство въезда, увеличивая тем самым безопасность использования конструкций данного типа.

• Как правило, такие конструкции часто ставят на короткое время, или, наоборот, на довольно продолжительное, ведь регулярно выходит из строя та или иная деталь.
• Двое ворот, естественно, обойдутся дороже, хотя здесь многое зависит от производителя, но, конечно, не стоит экономить на покупке таких конструкций.

Но в целях безопасности, если вы пользуетесь обеими машинами постоянно, заплатите немного больше, зато вы будете точно знать, что ваши ворота будут служить долгое время.

Ширина гаражных ворот для джипа

Конечно же, с таким автомобилем как джип дела обстоят иначе, так как это весьма габаритный автомобиль, а значит, габариты такого автомобиля могут существенно превышать параметры легкового автомобиля.

• Обязательно учитывайте не только расширение гаражного проема, но и увеличенную высоту.
• Начиная рассчитывать ширину гаражных ворот для такого автомобиля, нужно исходить из средней габаритной ширины авто, она, в свою очередь, равна двум метрам.
• Чтобы джип мог комфортно и удобно заезжать и выезжать из гаража, необходимо подобрать ворота, ширина которых будет составлять 3-3,5 м.
• Выбирая вариант с двумя воротами, нужно учесть, что длина стены, по которой будет расположен въезд, обязательно должна быть не меньше семи метров, а лучше если даже больше, ведь не забывайте о том, что автомобиль нужно поставить аккуратно внутри помещения, кроме того нужно обеспечить нормальное и удобное открывание дверей.

Заключение

Выбрать ворота для гаража в современном мире не тяжело, ведь сегодня данной продукции достаточно много и каждый сможет сделать это без особых проблем.

Итак:

• Вы должны понимать, что широкий выбор ворот для гаража позволит подобрать именно те конструкции, которые идеально подойдут и удовлетворят вас по тем или иным параметрам. Если вы станете следовать всем рекомендациям специалистов, то, конечно же, сможете приобрести конструкции, отличающиеся высочайшим качеством, надежностью и долговечностью
• Прежде, чем приобрести те или иные ворота для гаража, будет неплохо ознакомиться с их характеристиками, функциями и возможностями. Возможно, вы желаете приобрести что-то особое.

Если детально и внимательно все проанализировать, рассмотреть все типы ворот, предназначенные для гаража, то знайте: всегда можно приобрести необычные и интересные ворота, которые идеально подойдут для вашего гаража. На нашем сайте вы сможете найти практически все модели гаражных ворот и правила их изготовления.

1pogarazham.ru

Размеры гаражных ворот для автомобиля (легкового, джипа)

Гараж – это гордость каждого автовладельца. Именно поэтому важно обустроить его максимально правильно. Достаточные габариты самого гаража, а также размеры гаражных ворот для легкового автомобиля, грамотно подобранные в соответствии со всеми факторами, дают возможность с предельным комфортом использовать этот объект.

Прежде, чем приступать к расчетам ширины ворот для гаража, следует учесть 3 главных критерия:

• Какого типа требуются ворота. Для каждого вида расчет будет свой. К примеру, ширина секционных гаражных ворот будет несколько больше ширины других ворот для гаража за счет массивных креплений и установок.
• Какой производитель в приоритете, каков его модельный ряд?
• Подбор размеров происходит на основе ГОСТов и стандартных габаритов.

Стандартные размеры ворот для гаража для легкового автомобиля обладают такими показателями:

• Минимальная ширина составляет 2,25 м, средняя – 2,5 м.
• Минимальная высота составляет 2 м.
• Максимальная ширина не имеет ограничений.

Стандартная ширина гаражных ворот меняется зависимо от вида транспорта, помещаемого в гараж:

• Для мотоцикла нужны ворота шириной минимум 1,8 м.
• Для легкового автомобиля необходимо хотя бы 2,5 м.
• Для микроавтобуса или джипа нужно как минимум 2,8 м ширины проема.
• Для двух автомобилей нет четко обозначенных рамок, однако на практике ворота делают шириной минимум 4,8 м в случае использования одной общей конструкции.

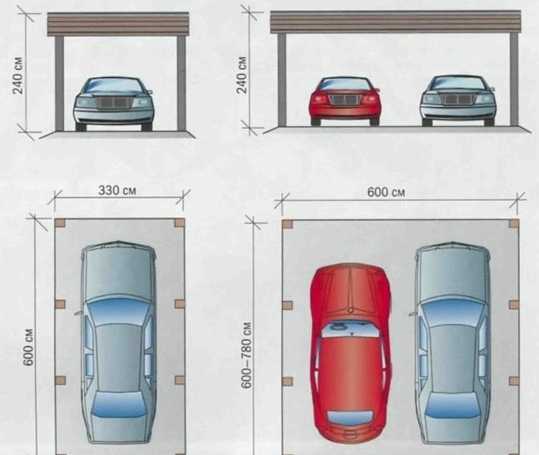

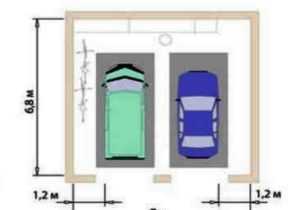

Рисунок 1: Расчет размеров гаражных ворот

При расчете нужно учитывать, что пространство, предназначенное для проезда ТС, будет меньше размеров проема ворот гаража, поскольку некоторое место будет отведено под раму, привод, направляющие (в случае с секционными воротами), короба (в случае с рулонными воротами).

Ширина гаражных ворот на 1 машину

Чтобы определиться с размером ворот для гаража на 1 машину просто следуйте алгоритму:

1. К ширине автомобиля добавьте 30-45 см справа и слева. Например, если автомобиль имеет стандарт ширины 185 см, то ворота по итогу должны быть 275 см.
2. Высота рассчитывается по формуле «высота ТС + стандарт запаса». Согласно ГОСТу высота может колебаться в пределах 2,3-2,6 м.
3. Учитывайте уровень перемычки, насколько глубоко открываются ворота внутрь гаражного помещения, а также каково минимальное боковое расстояние помещения.

Оптимальный размер ворот гаража на 1 машину варьируется в пределах от 2,5 м в ширину и от 2 м в высоту до неограниченных показателей.

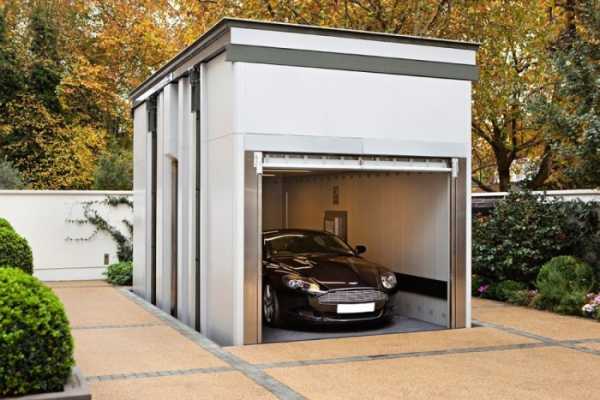

Рисунок 2: Гаражные ворота на 1 машину

Ширина ворот для гаража на 1 машину рассчитывается с учетом таких факторов:

• Размер автомобиля. В случае, если планируется его замена в перспективе, лучше сделать «запас» на этапе проектирования воротной конструкции.
• Планировка участка. Нужно проанализировать подъездные пути, угол поворота ТС – вероятно, нужна будет ширина ворот больше, чем стандартная.
• Порядок эксплуатации гаража. Будет ли он использоваться только для стоянки авто, или в нем планируется хранить другие вещи.

Оптимальный размер гаражных ворот под джип

Ширина ворот гаража для джипа рассчитывается по тому же алгоритму и правилам, как и в случае обычного легкового авто. Однако есть другая особенность – высота ворот. Джип значительно выше, поэтому нужно быть внимательным к типу ворот и их размерам по высоте. Также следует помнить, что ширина джипа тоже больше за счет массивных боковых зеркал. Наиболее удачным считается ширина ворот от 3 до 3,5 м.

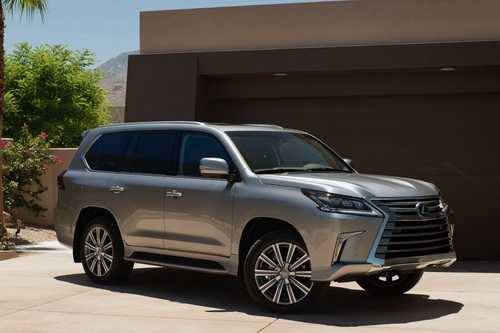

На примере ToyotaLandCruiserJ200 четко видны особенности выбора размеров под такое авто. Габариты машины составляют 4,95х1,97х1,88 м. Взирая на это, идеальным будет размер ворот 3х2,5 м.

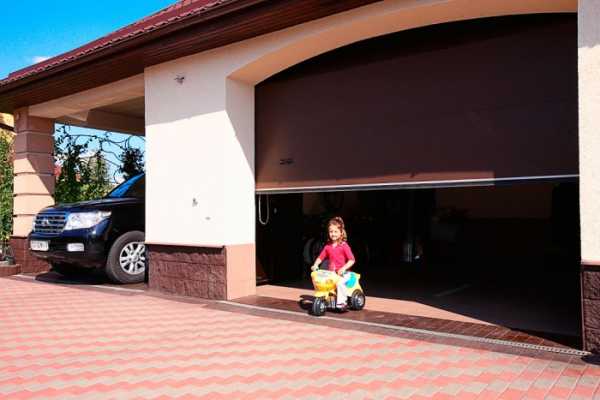

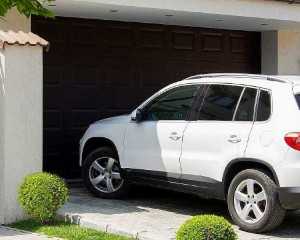

Рисунок 3: Гаражные ворота под джип

Размеры ворот для гаража на 2 машины

В случае с гаражными воротами на 2 машины ситуация обстоит немного сложнее. Это связанно с тем, что могут быть установлены как одни ворота на 2 авто, так и отдельные для каждого. В последнем случае достаточно обычных размеров. Если же въезд один, то применяется ГОСТ, согласно которому размеры должны составлять 6 метров. Однако многие автовладельцы делают его меньше, ссылаясь на то, что одновременно оба автомобиля все равно не выезжают.

Ширина ворот в гараже на две машины должна открывать беспрепятственный проезд обеих. Значительно проще это сделать с двумя отдельными воротами, ведь такой вариант имеет и другие достоинства:

• каждое авто получает собственное место;
• при отсутствии электричества проще закрыть вручную;
• меньшие потери тепла в холодную пору года;
• отпадает необходимость в сложных маневрах при въезде в гараж;
• экономия финансов.

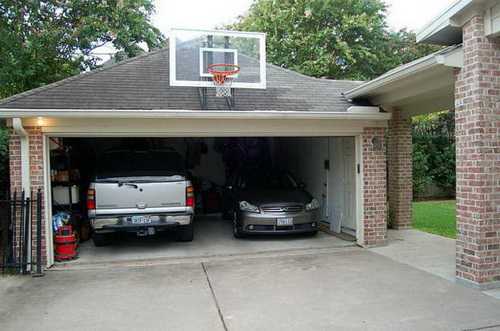

Рисунок 4:Гаражные ворота на 2 машины

К тому же выбор такого варианта избавит от сложности с расчетами того, какой должна быть оптимальная ширина ворот для гаража. Ведь сделать это для двух авто (даже разных габаритов) значительно проще, нежели подбирать варианты для общего проезда.

Стандартная высота

Строительство гаража необходимо проводить с учетом того, какой автомобиль будет в нем стоять. Это важно, ведь ворота необходимо выбирать, подстраиваясь под габариты авто, особенно в плане высоты. Размеры гаражных ворот для микроавтобуса будут отличаться параметрами от подобного изделия для легковушки.

В случае с легковым авто достаточно высоты ворот в 210 см, в то время, как владельцам более габаритных транспортных средств потребуется большая высота. Это приводит к возрастанию высоты гаражных стен и ворот до 300 см и 270 см соответственно.

terol.by

размеры разных видов, как правильно рассчитать, в том числе для подъемных инструкция

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Оптимальные размеры ворот для гаража

При проектировании и строительстве гаража используется СНиП 2.07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.

Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.

Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.

При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль

Условно можно выделить следующие правила при проектировании гаражных ворот:

• высота — должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
• ширина — при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.

При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L — ширина гаражных ворот, L1 и L2 — ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 — сумма расстояний между краем автомобиля и границами проёма в метрах.

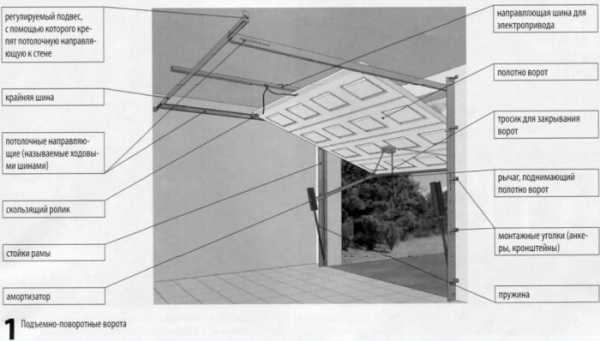

Подъёмно-поворотные ворота

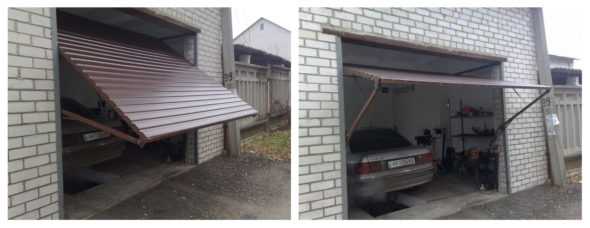

Подъёмно-поворотные гаражные ворота — это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.

При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.

Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см

При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.

В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:

• высота — высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
• ширина — высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.

С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.

Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.

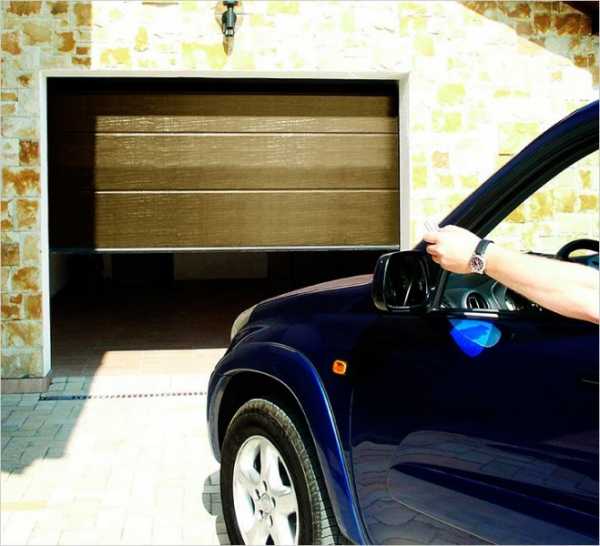

Подъёмно-секционные ворота

Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.

Подъёмно-секционные ворота практически не уменьшают высоту проёма

При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно — до 5 см в зависимости от производителя.

Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (h2 + 0,2) + 0,1, где h2 — высота транспортного средства, 0,2 — расстояние от крыши автомобиля до проёма в метрах, 0,1 — расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.

С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:

• высота — H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
• ширина — L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.

При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.

Рулонные (роллетные) ворота

Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.

Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции

Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.

Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:

• высота — H ≥ h2 + 0,2;
• ширина — L ≥ L1 + 0,8.

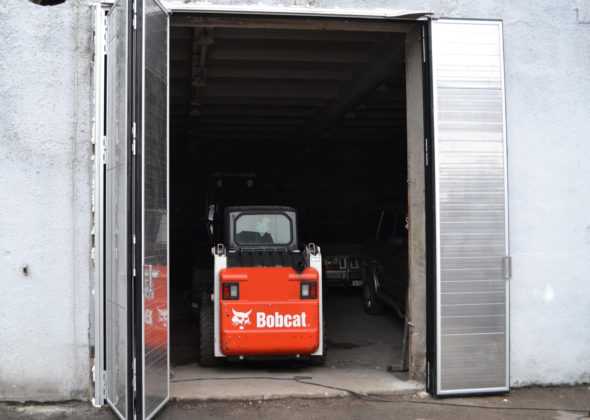

Складывающиеся ворота

Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.

Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций

По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении — влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.

В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций — 50 см и более.

С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:

• высота — H ≥ h2 + 0,2;
• ширина — L ≥ L1 + 0,8 + 0,3.

При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.

В итоге ширина одной секции умножается на их количество — такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.

Распашные ворота

Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.

Распашные ворота не изменяют размеров проёма гаража

При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот — на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.

Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.

Расчёт параметров ворот для грузовых автомобилей

Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.

Габаритные размеры грузового автомобиля с открытым кузовом

Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.

Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей

Пример расчёта проёма под установку распашных ворот

В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:

• высота — H ≥ 2,4 + 0,2 = 2,6 м;
• ширина — L ≥ 2 + 1 = 3 м.

Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.

Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.

postroika.biz

Рассчитываем ширину гаражных ворот | Ворота, шлагбаумы, системы контроля доступа

Прежде чем приступать к строительству дома и гаража, необходимо обязательно пройти этап планирования. И если с проектом дома обычно определяются заранее, то планирование габаритов гаража, в частности, его ширины, часто вызывает множество различных вопросов.

Чтобы выбрать оптимальную ширину гаражных ворот, нужно тщательно рассмотреть некоторые факторы, которые на нее влияют. Сюда входят количество автомобилей, их виды, размеры здания и многое другое.

Стандартная ширина гаражных ворот

Определенно можно сказать, что государственных стандартов, определяющих размеры для ворот гаража, не существует. Есть общепринятые и наиболее распространенные размеры, которые находятся в пределах от 2200 до 2700–3000 мм.

У всех производителей стандартными считаются свои размеры, причем большей частью те, изготовление ворот по которым поставлено на поток.

А если выбранные размеры не совпадают с теми, которые уже имеются на складе, то придется заказывать продукцию нужных габаритов и некоторое время, зависящее от загруженности компании, ждать изготовления заказа.

Во многом здесь важна и государственная принадлежность фирмы-производителя. Например, американские и английские компании для измерения используют футы и дюймы. И хоть «дюймовые» мониторы уже как следует прижились, к таким размерам в области строительства пока сложно привыкнуть.

Также у многих производителей может отличаться размерность шага увеличения ширины. Если взять компанию DoorHan, то здесь шаг равен 100 мм, а у ворот марки Alutech – уже 125 мм.

Соответственно, нет общего стандарта для определения габаритов и ширины, в частности, гаражных ворот. Говорить можно лишь об оптимальных размерах.

Факторы выбора

При выборе ширины ворот нужно учитывать множество факторов, причем часть из них исключительно индивидуальна. Не стоит также пренебрегать обстоятельствами, которые могут появиться в будущем. Итак, что и каким образом может повлиять на выбор?

1. Автомобиль. В первую очередь, конечно, стоит отталкиваться от размеров самого автомобиля.

   Необходимо помнить о том, что въезжать в гараж нужно свободно, это сильно упрощает эксплуатацию как автомобиля, так и самого гаража.

2. Выбор производителя также нужно делать заранее. Размеры заградительных конструкций каждой торговой марки и компании имеют свои особенности.

   Это разный шаг размерности, возможность заказа нестандартных ворот, а кроме того, ширина, являющаяся «стандартом» для одной фирмы, может не производиться другой.

3. Тип ворот. Каждый из типов – рулонные, секционные, откатные и подъемные – имеет особенности установки, которые могут существенно повлиять на принятие решения о выборе. Рулонные не требуют дополнительного места для их установки.

   Подъемные уже постепенно теряют позиции на рынке, так как их конструкция – цельное полотно – менее удобна в использовании, хоть принцип открывания и напоминает секционные. Секционные, хоть удобны и практичны, требуют для притолоки и направляющих по бокам дополнительного места.

   Откатные могут устанавливаться только при наличии дополнительного пространства (около половины ширины самих ворот) для отката.

4. Конструкция гаража и возможность ее изменения. Если дом со встроенным гаражом находится на стадии планирования, тогда можно заложить в проект те размеры, которые будут удобны.

   В случае же если гараж уже построен, то при выборе ширины следует отталкиваться от существующих размеров и угла подъезда.

5. Возможность смены транспортного средства. Если на момент установки ворот для гаража они делаются под один автомобиль, следует учесть возможность покупки более нового и имеющего совсем другие габариты авто.

   Поэтому, если позволяет конструкция гаража, ширину ни в коем случае не стоит делать «впритык», даже чтобы сэкономить часть средств. Еще один важный нюанс – при выборе типа и размеров ворот нагрузка должна быть соразмерна существующей конструкции.

Выбор ширины ворот гаража на 1 машину

Исходя из предположения, что обстоятельства позволяют произвольно выбирать ширину для ворот гаража, для одного автомобиля руководствоваться нужно в основном его габаритами и удобством водителя.

Если разница между размерами Audi S6 и Жигули 2107 составляет всего 26 см, то между той же моделью Жигули и, например, Газелью – это уже около полуметра.

Первое, что нужно сделать, это прибавить к ширине автомобиля приблизительно минимум по 20 см на каждую сторону. Эта надбавка может быть разной, здесь все зависит от того, насколько свободно будет себя чувствовать хозяин гаража.

Если нет желания каждый раз тратить на въезд в гараж много времени, чтобы точно попасть в проем, не повредив боковых зеркал, то лучше увеличить ширину до 30, а то и 50 см с каждой стороны.

Определим габариты для конкретного автомобиля. Возьмем уже приводимую в пример модель Жигули 2107 с шириной 162 см.

Умножаем на два дополнительное расстояние в 30 см. Прибавляем к ширине машины, получаем 2 м и 22 см.

Если округлить до стандартных размеров производителей, то для фирмы DoorHan можно покупать ворота с шириной 2200 мм, а для компании Alutech это будет уже 2250 мм.

Для Audi S6 с ее 186 см эти ворота будут немного узки. В случае с DoorHan добавочное расстояние составит всего 34 см, а это означает постоянное беспокойство водителя за сохранность автомобиля.

Лучше для большего спокойствия выбрать ширину ворот 2500 мм – такой размер предлагают все производители.

На размер ворот будет влиять еще и конфигурация подъезда к гаражу. Если туда ведет прямая дорожка, можно выбирать и минимальный люфт.

Въезд с поворота должен автоматически расширить проем, так как в этом случае, чтобы поставить машину аккуратно, нужно обладать высокой степенью водительского мастерства.

Здесь нужно добавлять по 50 см с каждой стороны, ведь стоит учитывать и темное время суток, когда ограничена видимость.

Из вышесказанного следует, что для легкового автомобиля (даже в случае его замены на более габаритный) ширина ворот гаража около 2400–2500 мм будет оптимальной. Не слишком большой, что позволяет не тратить дополнительные ресурсы для обогрева, и не узкой, что дает больше свободы и удобства водителю.

Ширина гаражных ворот на 2 машины

Для гаража на два автомобиля вариантов выбора размеров ворот больше. В первую очередь здесь будут иметь значение габариты не автомобиля, а самого гаража. Более важный вопрос возникает с количеством самих ворот. Если стена, в которой планируется въезд, имеет ширину 6 м или чуть более, то возможны два варианта.

На одни ворота

Первый состоит в том, чтобы ставить одни ворота шириной в 5 или 5,5 м для большего удобства маневрирования. Тогда две легковые машины могут заезжать даже одновременно, в случае если на подъездной дорожке достаточно места.

Когда настолько велик размер ворот, они обязательно должны иметь дополнительные ребра жесткости, чтобы полотно со временем не потеряло форму под воздействием эксплуатации механизма, веса всей конструкции и внешних факторов, например, сильного ветра.

Нужно учитывать и систему отопления. Один большой проем «выпускает» довольно много тепла, поэтому стоит позаботиться о сохранении комфортной атмосферы при эксплуатации в холодное время года.

Для большего комфорта можно оснастить ворота калиткой. Если владелец машины хочет попасть в гараж, не въезжая на автомобиле, то открывать такой большой проем нецелесообразно.

На двое ворот

Второй вариант предполагает в таком же гараже ставить двое ворот – каждые по 2,5 м. Это обеспечит удобство въезда и значительно увеличит безопасность использования таких заградительных конструкций.

Обычно их ставят не на короткое время (год-два), а на довольно продолжительное. Какая-то из деталей механизма может подвести, сломаться.

Имея два выезда, можно избежать возможности заблокировать автомобиль внутри, тем самым лишившись средства передвижения.

Двое ворот, даже если их суммарная ширина будет меньше одних, почти наверняка будут дороже, хоть это и зависит от производителя, ведь там используются два механизма.

Однако в целях безопасности, особенно если обе машины постоянно используются, лучше заплатить немного больше и поставить двое ворот с оптимальной шириной.

Ширина гаражных ворот для джипа

Для джипа все обстоит точно так же, как и для всех остальных автомобилей, с той разницей, что размеры самого джипа могут существенно превышать габариты легкового, даже довольно крупного, автомобиля.

Здесь следует также учесть, кроме расширения гаражного проема, еще и увеличенную высоту.

При расчете ширины гаражных ворот для джипа исходить нужно из средней габаритной ширины машины: она будет равна приблизительно двум метрам.

Но некоторые экземпляры могут быть шире 2,3 м. Еще нужно помнить о том, что боковые зеркала увеличивают габариты автомобиля, а вместе с этим и гаражные ворота.

Исходя из этого, можно сделать вывод, что оптимальной шириной, например, автоматических гаражных ворот для комфортного и удобного въезда джипа будет 3–3,5 м.

Однако здесь тоже нужно учесть угол въезда. Чем больше места у такого габаритного автомобиля, как джип, тем лучше и тем меньше можно делать ворота.

Общей ширины гаража в 6 м для двух машин, одна из которых внедорожник, может не хватить.

Если выбирать вариант с двумя воротами, то длина стены, по которой расположен въезд, должна быть не менее 7 м. А лучше больше, ведь учесть нужно и комфортную постановку машины внутри, нормальное открывание дверей и выход водителя.

Подводя итог, стоит сказать, что практически все производители могут на заказ изготовить гаражные ворота тех размеров, которые необходимы покупателю. В этом случае придется подождать, пока заказ будет выполнен, и немного переплатить за «нестандарт».

Максимально возможная ширина будет зависеть от выбора производителя и конструкционных особенностей здания самого гаража. Слишком сильно увеличивать размеры не стоит, но нужно позаботиться о собственном удобстве и комфорте.

tech-gate.ru

Размер ворот для гаража: оптимальные ширина и высота

Правильно рассчитанный размер ворот для гаража — надежное средство защиты транспортных средств от посягательств мошенников. Точная длина, высота гаражных ворот играют немаловажную роль в этом актуальном вопросе.

Типовые механизмы гаражных ворот: перечень

Стандартные размеры ворот легко рассчитать, зная все разновидности устанавливаемых систем. Габариты дверей зависят не только от величины створок, но и от метода их открывания. Для того чтобы обеспечить правильную установку въездных ворот, необходимо принять во внимание, что:

• распашная система требует наличия достаточного пространства для свободного движения воротных полотен перед въездом;
• сдвижной, откатной, раздвижной механизмы работают только при наличии места за стенами проема;
• стандартная подъемная конструкция требует пространства над въездом.

Для создания полной картины необходимо рассмотреть каждый вид ворот отдельно.

1. Автоматические ворота для легкового автомобиля могут работать на откат, могут быть рулонными, поворотными, секционными, реже с подъемником. Но наиболее распространенными являются распашные двери, привлекающие автолюбителя несложным механизмом с элементарным набором запасных частей.
2. Ворота для гаража складчатые открываются как двери «Икаруса», но только вверх. Секции металлического полотна складываются и фиксируются на небольшом выступе. Очень редко такая конструкция может отъезжать вбок.
3. Створка откатных дверей отходит в сторону, из-за чего их называют роллетными. Полотна производят из толстых листов алюминия, покрытого специальной порошковой эмалью по металлу. Иногда в качестве материала используется тонкая сетка, открывающая панораму помещения, но не пускающая внутрь незваных визитеров.
4. Ворота рулонные на 1 машину напоминают складчатые: каждая секция заходит одна на другую. В результате чего над проемом собирается валик из сложенной конструкции.

Расчет дверного проема

При установке рулонного варианта следует ознакомиться с особенностями блока для скрученного рулона. Перед монтажными работами необходимо замерить габариты рулона и прибавить их к размеру притолоки, где планируется устанавливать блок.

Стандартный размер гаражных ворот

Чтобы правильно рассчитать размеры въездных ворот, необходимо брать во внимание много параметров — габариты транспортного средства, систему открывания, возможность использования дистанционного управления, вероятность в перспективе смены автомобиля на больший. Классическая ширина гаражных ворот высчитывается просто: необходимо измерить габариты машины. К полученным цифрам прибавляется 60 см (два раза по 30 см с каждой стороны) для беспрепятственного совершения маневров. Таким образом, стандартные размеры ворот составляют до 2,8 м в ширину, до 2,5 м в высоту, но иногда этого пространства может быть мало, тогда необходимо учитывать персональные особенности планировки.

Если предполагается, что в гараже будут находиться две машины, то строить его можно с двумя или одним въездом. Для случая, когда планируется два разных въезда, ширина ворот для каждого в отдельности рассчитывается по классической схеме. Для гаража на два транспортных средства с общим въездом ворота должны быть по ГОСТу шириной не менее 6 метров. Но обычно обе машины одновременно не заезжают в гараж, поэтому есть смысл величину проема уменьшить. Как показывает практика, два разных проема предпочтительнее, чем один общий:

• каждая машина имеет свое место;
• несложный маневр для въезда в помещение;
• ворота легко закрывать вручную из-за сравнительно небольших размеров;
• два комплекта стандартных ворот стоят дешевле, чем одни ворота промышленной ширины.

Если в гараже планируют ставить микроавтобус или мини-грузовичок, то нужно предполагать, что высота гаражных ворот будет 2,5 м при ширине около 3,5 м. Такие параметры подойдут для джипа или внедорожника.

tvoygarazh.ru
