Шнекоротор своими руками – Самодельный снегоуборщик: как сделать своими руками снегоуборочную машину

Содержание

Роторный снегоуборщик своими руками + чертежи

Снегоуборщик больше востребован жителями регионов, где выпадает большое количество осадков. Агрегаты заводского изготовления дорогие, поэтому большинство умельцев делают их сами. Существует большое разнообразие конструкций таких самоделок. Чаще всего встречаются механизмы шнекового типа. Однако не менее популярен и самодельный роторный снегоуборщик, у которого захват снега происходит за счет лопастей вентилятора.

Разновидности роторных снегоуборщиков

Устроен роторный снегоочиститель довольно просто. Агрегат состоит из круглого корпуса – улитки. Сверху расположен рукав для выброса снега. Спереди корпуса приварены направляющие лопатки. Внутри улитки снегоуборщика на высоких оборотах вращается ротор. Он состоит из крыльчатки, насаженной на вал с подшипниками. В действие механизм приводит двигатель. Когда ротор снегоуборщика начинает вращаться, лопасти крыльчатки захватывают снег, перемалывают его внутри улитки, после чего выбрасывают на несколько метров в сторону через рукав.

Самодельный роторный снегоотбрасыватель можно сделать двух типов:

  • Со стационарно установленным мотором. В этом случае снегоуборщик работает как полноценная машина.
  • Как навеска для другой техники. На такие роторные самоделки двигатель не ставят. Снегоуборщик прицепляют к мотоблоку или на мини-трактор. Привод осуществляют через ременную или цепную передачу.

Различаются роторные снегоуборщики по типу двигателя:

  • Электрические роторные модели работают практически бесшумно. Они проще в обслуживании и не требуют расходных материалов. Неудобством является постоянно волочащийся за снегоуборщиком кабель. Можно отдать предпочтение аккумуляторной модели, но время работы такого агрегата сильно ограничено. Все электрические снегоуборщики маломощные. Их обычно используют на дачах и частных дворах для очистки дорожек от свежевыпавшего рыхлого снега.
  • Бензиновые роторные модели намного мощнее электрических снегоуборщиков. Их недостаток только в более сложном обслуживании мотора, регулярной заправке ГСМ и наличии выхлопных газов. Однако бензиновый снегоуборщик не привязан к розетке. Мощность мотора позволяет изготавливать роторный механизм больших размеров. Такой роторный агрегат обладает увеличенной шириной захвата, способен справится с толстым снежным покровом и даже сугробами.

По типу передвижения роторные снегоуборщики бывают:

  • Несамоходные агрегаты передвигаются за счет толкания их оператором. Обычно к этой категории принадлежат электрические снегоуборщики, но встречаются и бензиновые маломощные модели. Технику нужно подталкивать слегка. За счет захвата крыльчаткой покрова снегоуборщик сам будет понемногу двигаться вперед.
  • Самоходные машины чаще всего работают от бензинового мотора. Снегоуборщик сам едет на колесах. Оператор только задает ему направление.

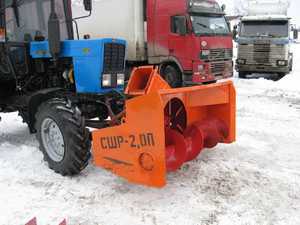

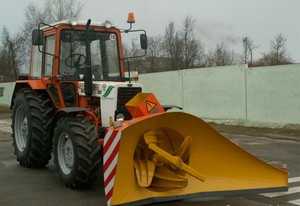

Роторную снегоуборочную навеску разумно тоже отнести к самоходной технике, хотя, у нее нет даже стационарного привода. Однако ее толкать руками не надо. Навеска будет двигаться вместе с мотоблоком или мини-трактором.

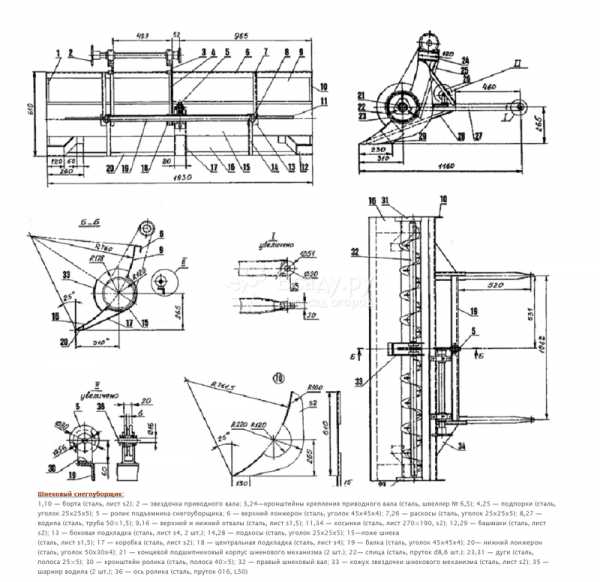

Чертежи роторных снегоуборщиков

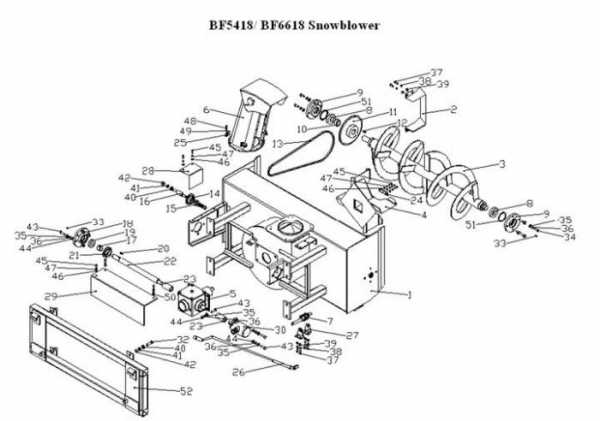

Чтобы правильно собрать снегоуборочную технику, потребуются чертежи. На фото мы предлагаем ознакомиться с устройством простейшего роторного снегоуборщика.

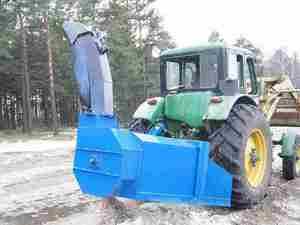

Следующая схема больше подходит для владельцев мини-трактора. Дело в том, что к такой мощной технике роторную навеску цеплять неразумно. Чаще всего для мини-трактора изготавливают комбинированный механизм. Навеска состоит из шнека и ротора. Такой снегоуборщик справится с большими снежными заносами.

В комбинированном снегоуборщике происходит двухступенчатая переработка снега. Шнек захватывает и перемалывает покров, а ротор смешивает рыхлую массу с воздухом и под сильным напором выбрасывает через рукав.

Принцип работы шнекороторного снегоочистителя представлен на видео:

Важно! Комбинированный снегоочиститель справится с мокрым и слежавшимся снегом, а также заледенелой коркой. Для большей производительности на дисковых ножах шнека делают зубчатую кромку. Она по принципу пилы крошит лед на мелкие частички.

Самостоятельное изготовление роторного снегоуборщика

Процесс изготовления роторного снегоуборщика своими руками условно можно разделить на следующие действия:

  • сборка рамы;
  • изготовление роторного механизма;
  • сваривание кожуха – улитки.

Если снегоочистительная конструкция является не навеской на другую технику, то умельцу предстоит еще одно действие – установка мотора.

Определяя размер роторного снегоочистителя, оптимально остановиться на таких параметрах, чтобы получилась ширина захвата в пределах 48–50 см. Конструкция снегоуборщика получится не громоздкая, но производительная. Таким снегоочистителем быстро можно очистить прилегающую к дому территорию, двор и дорожки в саду.

Сборка рамы роторного снегоуборщика

Для снегоочистителя рама служит основанием. На ней закреплены все рабочие органы. В общих чертах рама снегоуборщика представляет собой прямоугольную конструкцию, сваренную из уголков и профиля. Четких указаний по ее изготовлению дать не возможно, ведь все будет зависеть от используемых запчастей. Допустим, мотор можно взять с бензопилы, культиватора или, вообще, поставить электродвигатель. Для каждого агрегата придется индивидуально придумывать крепление. Если роторный снегоочиститель будет использоваться как навеска на мотоблок, то мотор ставиться не будет. Значит, раму делают короче, чтобы хватило места закрепить только ротор с улиткой.

Важно! При изготовлении навесного снегоочистителя, на раме приваривают скобу для сцепки с мотоблоком.

Если роторная машина будет самоходная, то на раме предусматривают узел крепления колесной пары. Несамоходный снегоочиститель проще поставить на лыжи. Для этого снизу рамы приваривают крепления, а к ним фиксируют деревянные полозья.

Сборка ротора снегоуборщика

Самым сложным узлом снегоуборщика является ротор. Основное требование предъявляется к крыльчатке. Она может иметь от двух до пяти лопастей. Но суть не в этом. Их количество зависит от личных предпочтений. Главное, чтобы каждая лопасть имела одинаковую массу. В противном случае получится дисбаланс. Во время вращения несбалансированной крыльчатки снегоуборщик будет подбрасывать на месте от сильной вибрации.

Совет! Все детали ротора лучше заказать в специализированной мастерской, где имеются токарные станки.

При отсутствии возможности заказать изготовление ротора снегоуборщика, все работы придется выполнить самостоятельно. В качестве руководства можно использовать представленный чертеж.

Процесс самостоятельного изготовления ротора состоит из следующих действий:

  • Сначала нужно найти вал. На нем будет закреплена крыльчатка и подшипники. Эту деталь придется вытачивать только на токарном станке. Другого выхода нет, разве что в хозяйстве имеется подходящий по размерам вал из другого оборудования. Нужно учесть, что в самодельном роторе снегоуборщика хотя бы малый дисбаланс обязательно будет. Вал по толщине лучше подобрать под большие подшипники. Их меньше будет разбивать от вибрации.
  • Крыльчатку ротора изготавливают из металла толщиной 2–3 мм. Сначала на листе рисуют круг требуемого диаметра. Обычно придерживаются размера 29–32 см. Заготовку вырезают болгаркой или лобзиком. Сварку использовать нежелательно, так как от нагрева металл поведет. Вырезанный диск обрабатывают на точиле и напильником так, чтобы получился идеально ровный круг.
  • Строго по центру на диске сверлят отверстие по диаметру вала. Ось можно просто приварить к заготовке, но тогда ротор получится неразборной. Это в будущем затруднит его ремонт. Разумно на оси нарезать резьбу и зажать диск гайками.
  • Теперь настало время изготовить сами лопасти. Их вырезают из аналогичного металла. Должны получиться идеально одинаковые заготовки. Желательно каждую лопасть взвесить. Чем меньше будет разница в граммах, тем слабее будет ощущаться вибрация снегоуборщика от дисбаланса. Готовые лопасти от центра диска к его краю крепят на одинаковом расстоянии друг от друга.

На этом заготовки для ротора снегоуборщика готовы. Теперь на вал осталось насадить два подшипника. Для них нужна ступица. Ее можно сделать с куска трубы соответствующего диаметра. На ступице приваривают четыре проушины. Можно просто закрепить готовый фланец с отверстиями. Этим местом ступица будет зафиксирована к задней стенке улитки.

Изготовление улитки

Форма кожуха роторного снегоуборщика немного похожа на улитку, поэтому его так и назвали. Для его изготовления понадобится отрезок трубы подходящего диаметра длиной 15–20 см. Одну сторону кольца наглухо заваривают листом металла. Это будет задняя стенка улитки, к которой закрепляется ступица подшипников ротора. Спереди к кольцу по бокам приваривают две направляющие лопатки.

В верхней части кольца прорезают отверстие и вваривают патрубок для рукава. Переднюю часть улитки нужно закрыть на 1/3, чтобы снег летел не впереди ротора, а отводился через рукав. Заглушку лучше сделать съемную на шпильках. Такая конструкция позволит удобно добираться до крыльчатки.

Теперь осталось закрепить ротор внутри кожуха. Для этого по центру задней стенки улитки сверлят отверстие под вал. Ротор ставят на свое место, плотно прижав ступицу подшипников к кожуху. По проушинам фланца отмечают место крепежных отверстий. Ротор извлекают из кожуха, выполняют сверление, после чего ставят механизм на место и стягивают болтами ступицу с задней стенкой улитки.

Итак, внутри круглого корпуса получился выступающий вал ротора. На него насаживают крыльчатку и тщательно стягивают гайками. С наружной стороны улитки осталась ступица с подшипниками и второй выступающий конец вала. На него насаживают шкив ременной передачи. Если предпочтение отдано цепному приводу, вместо шкива крепят звездочку от мопеда.

Готовый роторный механизм устанавливают на раме, после чего приступают к дальнейшей комплектации снегоуборщика в зависимости от выбранной модели. То есть, ставят мотор или подсоединяют навеску к мотоблоку и обустраиваю привод.

Заключение

Преимуществом роторной самоделки является возможность изготовления снегоочистителя с требуемой шириной захвата, а также существенная экономия денежных средств.

fermilon.ru

классификации снегоуборщиков, самодельное изготовление ротора

Снегоуборщик больше нужен жителями регионов, где выпадает огромное число осадков. Агрегаты промышленного производства дорогие, потому большая часть умельцев делают их сами. Существует множество конструкций подобных самоделок. Наиболее часто встречаются механизмы шнекового типа. Но более популярен и самодельный роторный снегоуборщик, захват снега которого производится за счет лопастей вентилятора.

Устройство снегоуборочной машины

Роторный снегоочиститель устроен достаточно просто. Агрегат состоит из «улитки» — круглого корпуса. Сверху размещен рукав для выброса снега. Впереди корпуса приварены направляющие лопатки. Внутри снегоуборщика на больших оборотах вращается ротор.

Он состоит из крыльчатки, наколотой на вал с подшипниками. Механизм в действие приводит двигатель. Когда у снегоуборщика начинает вращаться ротор, лопасти крыльчатки начинают подбирать под себя снег, перемалывать его внутри улитки, и после этого через рукав выбрасывать его на несколько метров в сторону .

Самодельный роторный отбрасыватель снега можно сделать двух разновидностей:

  1. Со стационарноустановленным мотором. В таком случае снегоуборщик функционирует как полноценная машина.
  2. Как автонавес для другой техники. На подобные роторные самоделки мотор не ставят. Снегоуборщик подвешивают на мини-трактор или к мотоблоку. Привод осуществляется через цепную или ременную передачу.

Роторные снегоуборщики различаются также по типу двигателя:

В электрических моделях ротор работает практически бесшумно. Они не требуют расходных материалов и проще в обслуживании. За неудобство можно посчитать кабель, постоянно волочащийся за снегоуборщиком. Взамен отдают предпочтение аккумуляторной модели, однако время работы подобного агрегата очень сильно ограничено. Все электрические снегоуборщики, к сожалению, маломощные. Их почти всегда применяют на частных дворах и на дачах для очистки дорожек от выпавшего рыхлого свежего снега.

Бензиновые роторные модели на порядок мощнее электрических снегоуборочных машин. Их недостаток состоит лишь в более сложном обслуживании двигателя, наличии выхлопных газов и регулярной заправке ГСМ. Впрочем, бензиновый снегоуборщик не привязан к соединению с электросетью. Мощность двигателя даёт возможность производить роторный механизм больших размеров. Такое роторное устройство имеет увеличенную ширину захвата, способно справиться не только с толстым снежным покровом, но и сугробами.

По типу перемещения роторные снегоуборщики разделяются на:

Несамоходные. Такие агрегаты передвигаются благодаря толканию их оператором. В эту категорию включают обычно электрические снегоуборщики, однако среди них встречаются также и бензиновые маломощные варианты. Оборудование требуется слегка подталкивать. Благодаря захвату крыльчаткой снежного покрова, снегоуборщик самопроизвольно будет потихоньку продвигаться вперед.

Самоходные механизмы чаще всего функционируют от бензинового мотора. Снегоуборщик самостоятельно едет на колесах. Оператор лишь задает ему курс.

Роторную снегоуборочную навеску тоже можно отнести к самодвижущейся технике, хотя, у нее не имеется даже стационарного привода. Зато ее можно не толкать руками. Навеска станет передвигаться вместе с мини-трактором или мотоблоком.

Необходимость чертежей роторных снегоуборщиков

Чтобы грамотно собрать снегоуборочную технику, понадобятся чертежи. В сети существует много вариантов схем устройств простейшего роторного снегоуборочного оборудования.

ДЛя каждого вида агрегата подойдет далеко не любая схема. К примеру, для владельцев мини-трактора — а это очень мощная техника — роторную навеску цеплять нерационально. Чаще всего для такого рода оборудования выпускают комбинированный механизм. Навеска состоит из ротора и шнека. Такой снегоуборщик способен справляться большими снежными заносами.

В комбинированном снегоуборщике совершается двухступенчатая обработка снега. Шнек перемалывает захваченный покров, а ротор перемешивает рыхлую массу с воздухом, после чего и под сильным давлением выкидывает через рукав.

Снегоочиститель комбинированного типа справится со слежавшимся и мокрым снегом, а также обледенелым настом. На дисковых ножах шнека для получения большей производительности изготавливают зубчатую кромку. Она крошит лед по принципу работы пилы на мелкие крупицы.

Собственноручное изготовление роторной машины

Процесс самостоятельного производства роторного снегоуборщика можно условно разделить на такие действия:

  • монтаж рамы;
  • создание роторного механизма;
  • сваривание корпуса — улитки.

Если снегоочистительный механизм является не навесным к другой технике, то мастеру потребуется осуществить еще одно действие — установить двигатель.

Устанавливая величину роторного снегоочистителя, оптимально придерживаться таких параметров, чтобы ширина захвата снега получилась в пределах 48−50 см. Конфигурация снегоуборщика при соблюдении таких условий получится и негромоздкая, и производительная. Таким очистителем снега можно быстро освободить для прохода территорию, прилегающую к дому, дорожки и двор в саду.

Пошаговая сборка агрегата

Рама для снегоочистителя является основанием. На ней крепятся все рабочие детали. В общих чертах рама снегоуборочной машины представляет собой прямоугольную установку, сваренную из профиля и уголков. Четких направлений по ее изготовлению дать невозможно, поскольку все будет зависеть от применяемых запчастей.

Предположим, двигатель можно взять от культиватора, бензопилы, или поставить электродвигатель. Для каждого отдельно взятого агрегата потребуется индивидуально изобретать крепление.

Установка рамы для очистителя снега

Если роторный снегоуборщик будет эксплуатироваться в качестве навески на мотоблок, то мотор можно будет не ставить. Следовательно, раму нужно делать короче, чтобы было достаточно места для закрепления только ротора с улиткой.

При конструировании навесного снегоочистителя, на его раму необходимо приварить скобу для обеспечения сцепки с мотоблоком.

Если роторный механизм будет самоходным, то на раме нужно предусмотреть блок крепежа колесной пары. Несамоходную снегоочистительную машину оптимальнее всего поставить на лыжи. Чтобы это осуществить, нужно приварить снизу рамы крепления, а на них зафиксировать деревянные полозья.

Собственноручное производство и монтаж ротора

Наиболее сложным элементом снегоуборщика несомненно является ротор. Главное требование предъявляют к крыльчатке. Она может сожержать от 2-ух до 5-ти лопастей. Впрочем, суть не в том. Их число зависит от субъективных вкусов. Самое главное — проследить, чтобы каждая из лопастей имела одинаковый вес. Иначе возникнет дисбаланс, и устройство будет вихлять.

С такой машиной работать не получится. В момент вращения несбалансированной крыльчатки агрегат будет подскакивать на месте от непреодолимой вибрации. Поэтому грамотно поступит тот, кто не пожалеет денег на заказ деталей на снегоуборочный ротор в специальной мастерской, где есть токарные станки.

Если возможность заказать изготовление ротора отсутствует, все работы придется реализовать своими силами. Но тогда уже дело точно не обойдется без руководства заранее подобранных чертежей и расчетов.

Создание своими руками «улитки»

Конфигурация футляра роторного снегоуборщика в чем-то схожа с улиткой, в связи с этим ему и дали такое название. Для его производства потребуется отрезок трубы нужного диаметра протяженностью 15−20 см. Одну сторону у нее наглухо заваривают металлическим листом. Так получат заднюю стенку улитки. Именно к ней нужно будет прикрепить ступицу подшипников ротора. Впереди по бокам кольца приваривают 2 направляющие лопатки.

Вверху кольца прорезают отверстие и вваривают туда патрубок для рукава. Первую часть улитки закрывают одну треть, чтобы снег отводился через рукав, а не летел впереди ротора. Заглушку предпочтительнее делать на шпильках, съемную. Такая система даст возможность быстро добираться до крыльчатки.

Теперь закрепляем ротор внутри улитки. Для этого посередине обратной стенки улитки просверливают отверстие под вал. Ставят ротор на свое место, при этом плотно прижимая к кожуху ступицу подшипников. По проушинам фланца замечают место отверстий для крепежа. Ротор вынимают из кожуха, проделывают сверлением отверстия, после этого устанавливают механизм на место и при помощи болтов стягивают с задней стенкой улитки ступицу.

Так, внутри кожуха получился торчащий вал ротора. На него насаживается крыльчатку и тщательным образом стягивают гайками. С наружной стороны находится выступающий второй конец вала и ступица с подшипниками. На вал насаживают шкив ременной передачи. При предпочтении цепного привода ременному, вместо шкива укрепляют звездочку от мопеда. Ротор готов.

Теперь полученный механизм устанавливается на раму, а затем начинают заниматься комплектацией снегоуборщика исходя из предпочтений модели. Иначе говоря, подсоединяют навеску к мотоблоку или ставят мотор и обустраиваю привод.

Безоговорочным преимуществом роторной самоделки считается реальность производства снегоочистителя с требуемой шириной захвата, а также значимая экономия денежных средств.

sotka.guru

Снегоуборщик своими руками: чертежи + видео

Существует множество чертежей и проектов, как сделать снегоуборщик своими руками и эта коллекция постоянно пополняется. Связано это с эксклюзивным исполнением техники, так как каждый умелец вносит свои коррективы. Неизменным для самоделок остается одно правило. Одноступенчатую шнековую машину пользователи рекомендуют собирать жителям средней полосы. Шнекороторный двухступенчатый агрегат сложнее в сборке, но отличается большой производительностью. Такую снегоуборочную машину оптимально иметь жителям снежных регионов.

Особенности устройства снегоуборочной техники

Любые созданные снегоуборщики своими руками могут иметь незначительные различия конструкции механизмов, которые делают машины эксклюзивными. Но основные рабочие узлы умелец собирает, используя уже разработанную схему. Для поиска такого проекта достаточно нырнуть в интернет или обратиться к знакомому, который уже сделал для дома снегоуборщик.

Обзор устройства снегоуборщика начнем с двигателя. Он может быть электрический или работающий на бензине. Машина с электромотором проще в изготовлении, экономичнее в работе и практически не требует обслуживания. Снегоуборщик с бензиновым мотором намного мощнее, не боится попадания влаги, плюс машина становится мобильной из-за отсутствия привязанности к розетке.

Совет! Если дома имеется мотоблок, то снегоуборщик лучше сделать в виде насадки. Такую конструкцию без мотора проще собирать, чем машину, на которой придется обустраивать стационарный привод.

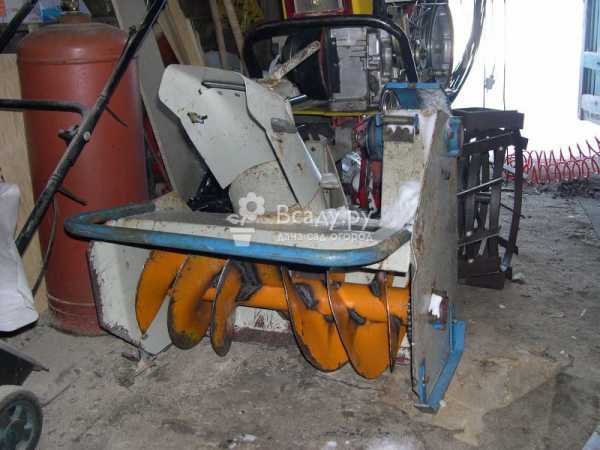

Особенностью устройства снегоочистительной техники является наличие ротора или шнека. В комбинированных моделях стоят оба узла. Ротор представляет собой крыльчатку с лопастями, вращающуюся на подшипниках внутри стального кожуха. Изготовить его легко. Сложнее для снегоочистителей делать шнек. Здесь понадобится разработать чертежи.

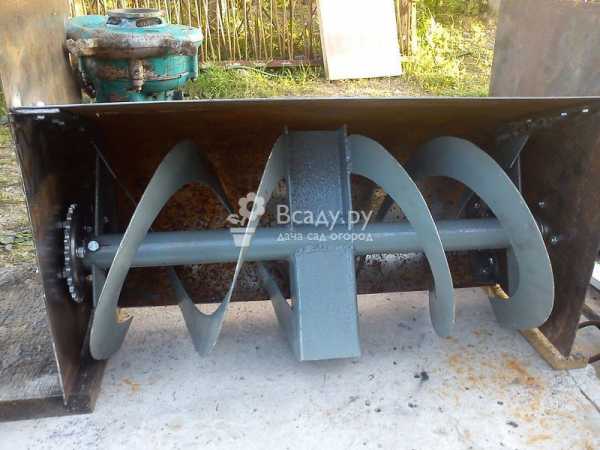

Очередность сборки шнека следующая:

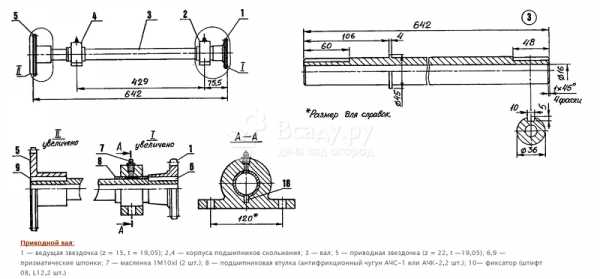

  • Вал изготавливают из трубы, приварив на концах цапфы для подшипников, а по центру две стальные пластины прямоугольной формы. Это будут лопатки.
  • Из толстой резины или стали толщиной 2 мм вырезают четыре диска диаметром 280 мм.
  • По центру каждой заготовки сверлят отверстие, равное толщине вала, после чего распиливают одну сторону получившегося кольца.
  • Из разрезанного диска выгибают спираль и фиксируют ее к валу. С левой стороны ставят два диска с направленными витками в сторону лопаток. То же самое делают на правой стороне вала.

На цапфы насаживают подшипники № 203 или другого подходящего размера. Для крепления шнека под подшипники изготавливают ступицы из отрезков трубы. Заготовки фиксируют болтами к боковым полкам корпуса снегоприемника.

Ковш снегоприемника делают из листовой стали. Для этого берут полосу шириной 500 мм и выгибают ее дугой диаметром 300 мм. Бока можно зашить фанерой или металлом. По центру верхней части снегоприемника вырезают отверстие диаметром 160 мм, к которому крепят рукав для выброса снега. Готовую конструкцию устанавливают на раму. Ее сваривают из металлических уголков.

Теперь осталось для сделанного снегоуборщика создать привод. То есть, нужно сделать так, чтобы шнек вращался. Существует несколько вариантов, как самому сделать привод:

Из всех вариантов ременная передача считается самой простой, поэтому ее чаще всего устанавливают умельцы на свои снегоуборщики.

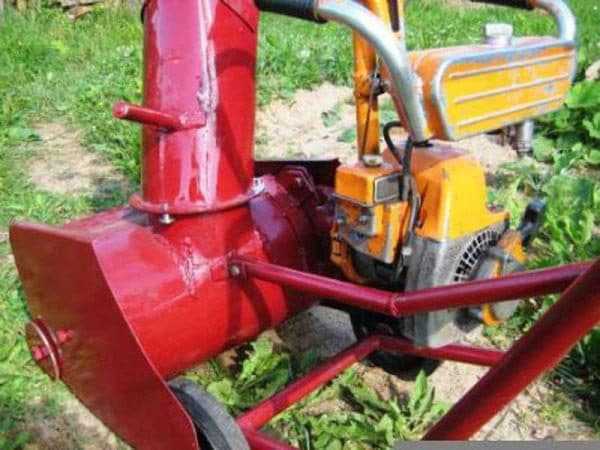

Важно! При создании снегоуборщика с мотором от бензопилы, привод делают цепного типа. В этой конструкции используется родная звездочка и цепь.

Примеры самостоятельного изготовления снегоуборщиков

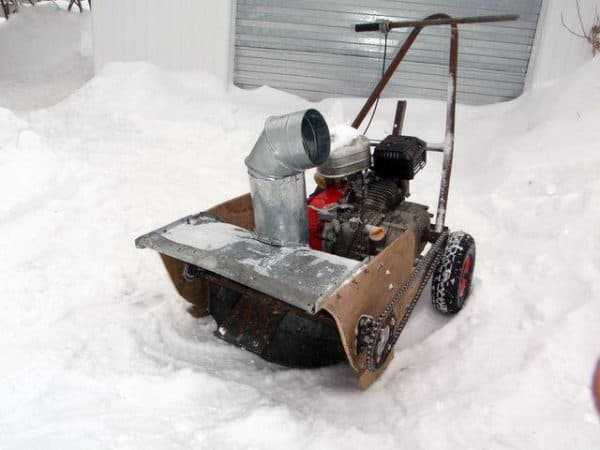

Сейчас мы рассмотрим, как собирается снегоуборочная машина своими руками с двигателем от разной техники, а также рассмотрим вариант насадки на мотоблок.

Электрический снегоуборщик

Электрическая модель снегоуборщика больше подойдет для дачи, где приходится убирать снег редко и в малых количествах. Обычно такие машины вместо шнека оснащают одним ротором, работающим по принципу вентилятора. После захвата снега направляющими лопатками, лопасти вентилятора смешивают его с воздухом и под давлением выбрасывают через отводной рукав.

Важно! Роторный снегоуборщик способен справиться только со свежевыпавшим рыхлым снегом.

Устройство ротора несложное. Изготовить его можно руководствуясь чертежом.

Для крыльчатки берут металлический диск и наваривают на него лопасти из стальной полосы. Их может быть от 2 до 5 штук. Вал вытачивают на токарном станке из стального прута. На него вместе со ступицами насаживают два подшипника.

Для корпуса улитки отрезают часть металлической бочки со стороны дна высотой 150 мм. Сбоку прорезают отверстие, куда вваривают патрубок для крепления рукава. По центру дна сверлят отверстие, вставляют вал ротора так, чтобы он оказался внутри улитки. На него насаживают крыльчатку. Ступицы подшипников ротора закрепляют болтами к дну бочки с внешней стороны улитки. С лицевой части корпуса приваривают два прямоугольных листа. Направляющие лопатки будут захватывать снег, а вентилятор всасывать, перемалывать и выбрасывать его.

Готовый роторный механизм ставят на раму, соединяют ременной передачей с электродвигателем, а в качестве ходовой части используют колеса от тачки.

Снегоуборщик с бензиновым мотором

Снегоуборочные машины с бензиновым двигателем обычно делают со шнековым механизмом или комбинированные. Первый вариант намного проще. Изготовление шнека мы рассматривали выше. Для комбинированного снегоуборщика нужно дополнительно собрать ротор такой, как делали для электрической модели. Только к корпусу ротора направляющие лопатки не приваривают. Его подсоединяют к задней части шнекового снегоприемника.

Двигатель подойдет любой с воздушным охлаждением. Он может быть двухтактный или четырехтактный. Раму несамоходной машины ставят на лыжи. Оператору легче будет толкать снегоуборщик по толстому покрову. Если мощность мотора позволяет сделать самоходную машину, тогда к раме потребуется закрепить колеса, и соединить их приводом с ВОМом двигателя.

Навеска на мотоблок

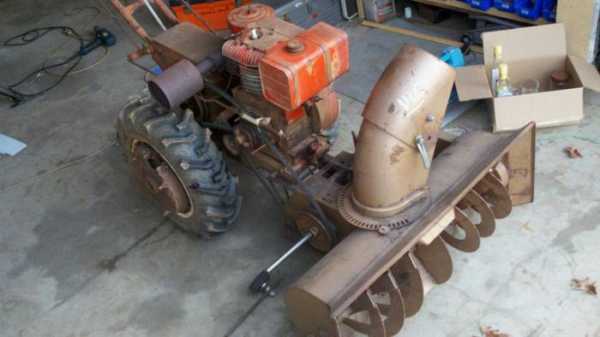

Самым простым снегоуборщиком является навеска на мотоблок. Если во дворе есть тяговый агрегат, то зачем создавать еще одну машину со стационарным приводом. В качестве навески нужно изготовить шнековый механизм с лопатками для выброса снега. Корпус снегоприемника ставят на раму. Снизу крепят лыжи. На задней части рамы приваривают крепежи, с помощью которых будет происходить сцепка насадки с мотоблоком.

Привод осуществляется ременной передачей. Скорость вращения шнека можно отрегулировать подбором шкивов разного диаметра. Если это не получается сделать, то можно установить между мотоблоком и шнековой насадкой промежуточный редуктор. Он снизит обороты до нужной частоты.

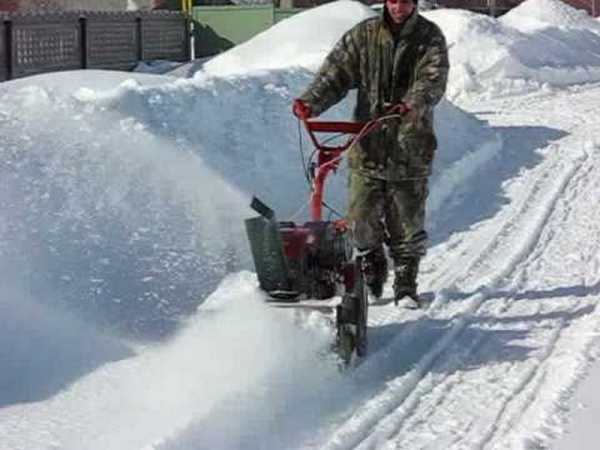

На видео можно посмотреть работу самодельного снегоуборщика:

Самодельный снегоуборщик своими параметрами практически не отличается от аналогов заводского изготовления, а обойдется владельцу в несколько раз дешевле.

fermilon.ru

Как своими руками сделать шнековый снегоуборщика: самодельный шнек и чертежи

Зимний период – время обильных снегопадов и проблем, связанных с уборкой снега. Своевременная расчистка территории гарантирует отсутствие ледяной корки без применения опасной для окружающей среды песчано-соляной смеси.

Если требуется расчистить небольшую площадку перед домом, то для этих целей подойдет и обыкновенная снегоуборочная лопата.

Но, в том случае, когда глубокие сугробы затрудняют передвижение по гораздо большей территории, блокируя проезд транспорта и свободное перемещение пешеходов, понадобится помощь спецтехники.

Коммунальные службы получают специальные самоходные снегоуборщики, позволяющие в считанные часы избавиться от последствий снегопада.

Для владельцев загородных коттеджей, фермеров или дачников, необходимости в приобретении заводских моделей нет. Изготовить спецтехнику нужных характеристик, такую, как шнековый снегоуборщик, можно собственными руками.

Принцип работы

Шнековые и шнеко-роторные снегоуборщики отличаются друг от друга рядом особенностей рабочих систем. Шнеко-роторные машины убирают снег с помощью специального колеса с лопастями. Как правило, эти агрегаты выпускаются самоходными, оснащенными специальным приводом на колеса.

Используется такая спецтехника, укомплектованная сравнительно мощными двигателями, на больших площадях, значительно облегчая работу оператора и сокращая время выполнения задач. Для небольших территорий больше подходят устройства с мощностью двигателя не превышающей 5 лошадиных сил.

Более подробно можете увидеть на приведенных видео:

В основном это несамоходные агрегаты, отлично справляющиеся со своей задачей уборки свежего и не утрамбованного снега на дачных участках, дорожках загородных домов, дворах и аллеях медицинских учреждений.

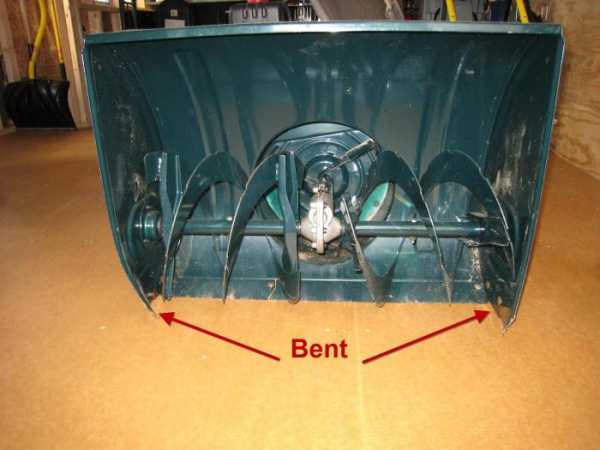

Шнековый снегоочиститель во время работы захватывает порцию снега ковшом, изготовленным из металла или пластика. Вращающийся шнек перемалывает снег, который затем отправляется в выпускной желоб. Выпускной желоб предназначен для выброса снега в необходимом направлении.

Дополнительно на выходе, в зависимости от модели, устанавливаются крыльчатки или специальные колеса с лопатками. С их помощью дальность выброса снега увеличивается в несколько раз.

Еще одной важной характеристикой является наличие привода на колеса. У несамоходных моделей привод на колеса отсутствует, и перемещение агрегата осуществляется вручную. Помощь оператору оказывает только шнек, оснащенный резиновыми элементами. А о том, как собрать самоходный снегоуборщик своими руками мы расскажем тут.

Подобные элементы не только аккуратно обращаются с очищаемой поверхностью, но и помогают продвигать машину вперед, подтягивая ее после контакта с покрытием.

Минус таких агрегатов заключаются в небольшой дальности выброса, не превышающей пяти метров, неспособности справляться с лежалым снегом и ледяной коркой, проблемах во время уборки на неровных участках. В остальном – список плюсов:

  • Доступная цена.
  • Комплектация прорезиненными шнеками.
  • Компактные размеры.
  • Маневренность.
  • Бесшумная работа при условии установки электродвигателя.
  • Приемлемый вес.

Как видите несмотря на внушающее количество достоинств, у устройства довольно много недостатков и если вы взглянув на них, решили, что лучше приобрести полноценный агрегат, то советуем рассмотреть в качестве потенциальной покупки- снегоуборщик Forte qi jy 50, ведь у него довольно приемлемая цена.

Необходимые материалы

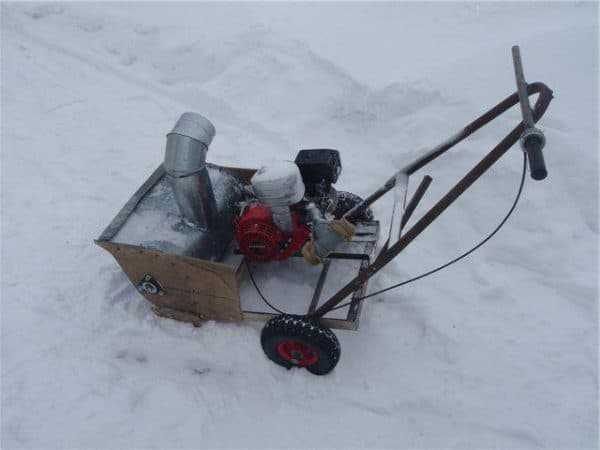

Компактный самодельный шнековый снегоуборщик позволяет не только получить агрегат с улучшенными характеристиками, но и значительно сэкономить на покупке заводской спецтехники. Для изготовления машины подойдут материалы, которым сложно найти применение.

Начать следует с выбора силового агрегата. Его покупают или заменяют готовым устройством. К примеру, старый мотоблок может стать отличным силовым агрегатом для самодельного снегоуборщика. И если в вашем гараже вдруг обнаружился старый мотоблок Нева, то жмите сюда и узнаете как из него сделать снегоуборщик. А о том, каким будет двигатель – дело вкуса и возможностей.

Электрический агрегат производит меньше шума и более экономный, чем бензиновый. Главное, чтобы количество оборотов составляло около 1500 об/мин.

Затем предстоит заняться каркасом и корпусом шнека.

Для этих целей понадобится:

  • Несколько стальных труб или уголок из этого же материала.
  • Кровельное железо.
  • Фанера толщиной не менее 10 мм.
  • Труба в полдюйма, из которой изготавливается ручка.

Чтобы сделать шнековый снегоуборщик своими руками, следует подготовить чертежи, выше перечисленные материалы, и подробную инструкцию. Если чертежи слишком сложны для вас и вы хотите собрать более облегченный вариант, то обратите внимание ручные механические снегоуборщики.

Пошаговая инструкция

1. Сборка самодельного снегоуборщика начинается с изготовления рамы. Она выполняется из труб небольшого диаметра, либо уголков. Средние размеры – 50х70 сантиметров, однако стоит учитывать габариты силового агрегата и параметры ковша, обычно составляющие 50х30 сантиметров.

Изготовление рамы

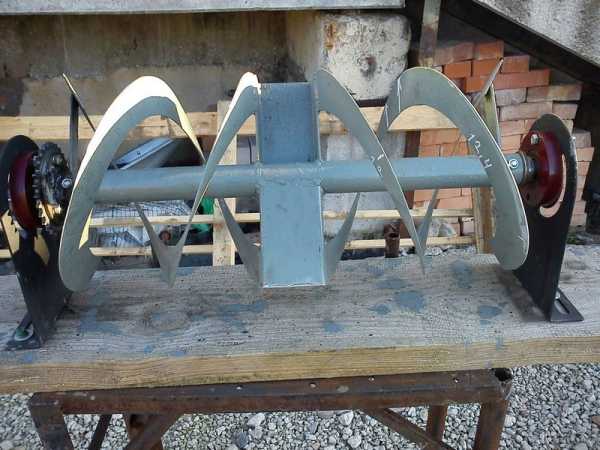

2. Следующий этап – изготовление шнека. В список материалов, необходимых для этого, входят:

  • Труба, по центру которой располагают лопатку, имеющую длину в 270 и ширину в 120 миллиметров. Лопатка изготавливается из трехмиллиметровой стали.
  • Транспортерная лента длиной 1,5 метра и толщиной 1 сантиметр для изготовления винтов. Из транспортерной ленты вырезаются кольца с диаметром 28 сантиметров с помощью электролобзика.
  • Можно заменить транспортерную ленту сталью. Винт вырезается из стального листа, приваривается и отгибается вручную.
  • Подшипники, предназначенные для обеспечения вращения вала.
  • Заглушки для подшипников, предотвращающие заклинивание.

Подробная инструкция как сделать шнек для снегоуборщика своими руками выглядит следующим образом:

Схема изготовления 2

Схема изготовления 3

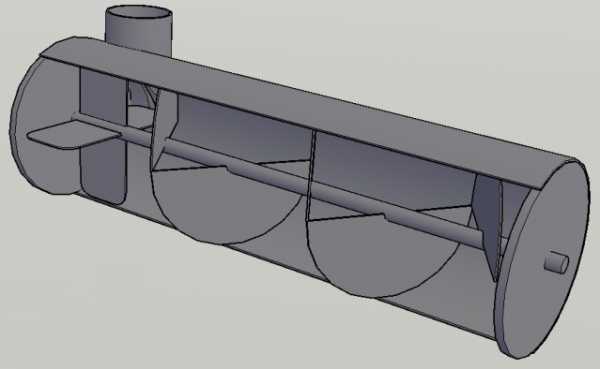

Основа будущего шнека – вал, представляющий собой трубу ¾. В центре вала располагается лопатка или металлическая пластина. Устанавливают ее либо через сквозной пропил, либо приварив к валу.

Функционирует лопатка следующим образом: во время работы снегоуборщика, при осуществлении вращения, лопаткой выбрасывается снег, который направляется шнеком к центру. Кроме того, к этой лопатке или пластине крепятся концы шнека.

Мини бензопила для туристов– уникальное устройство, которое поможет преодолеть препятствия в виде деревьев на пути.

Двигатель для газонокосилки Briggs Stratton не продаётся на рынке сельскохозяйственного оборудования. Его необходимо заказывать непосредственно у производителя. Хотите знать почему? Жмите сюда //machinspec.com/kommunalnaya/kosilka/briggs-stratton.html.

Всю информацию о технических характеристиках самосвала ЗИЛ 130 вы найдёте в этой статье.

Подача снега к пластине происходит с помощью двухзаходного шнека. Самостоятельно его проще изготовить из транспортерной ленты. Для этого вырезаются с помощью лобзика, а у некоторых мастеров срабатывает способ применения двух шурупов в дощечке, четыре кольца.

Далее кольца прикрепляются к специальным пластинкам.

Если вместо транспортерной ленты решено использовать сталь, то здесь существует всего два варианта. Первый – изготовление колец для шнека в заводских условиях. Придется доплатить, но ради качества можно потратиться.

Либо используется второй вариант. Полоса металла выгибается специальным ключом, а затем приваривается к валу. Если выбор материала остановился на стали, то для получения баланса необходимо готовое посадочное место, болгарка и сам шнек.

Установленную деталь прокручивают до тех пор, пока количество снятого с помощью болгарки металла не будет достаточным для получения приемлемого баланса. Пройдя по этой ссылке вы сможете узнать о возможности сборки снегоуборщика из болгарки своими руками.

3. Сборка начинается со сварки металлических уголков. Далее средняя и торцевая часть рамы, располагающиеся поперек, дополняются металлическими профилями. Когда основа для съемной платформы подготовлена, изготавливается рукоятка.

Рукоятка снегоуборщика

Вырезается она из ½ дюймовой трубы и закрепляется с помощью болтов М8. Таким образом, формируется сама быстросъемная платформа, на которой будет располагаться двигатель. Далее необходимо изготовить и установить:

  • Ковш для захвата изготавливается из листа кровельного железа. Боковины – фанера десять миллиметров.
  • Элемент выброса поступающего снега – кусок трубы ПВХ, имеющей сечение в 160 миллиметров. Отлично подойдет канализационная труба.
  • После установки элемента выброса, размещается на нужное место приводной вал с пластиной и закрепленными шнеками.
  • Хорошее вращение обеспечивают подшипники, лучше закрытого типа 205.
  • Не помешает защитный кожух. Бывалые мастера делают его, воспользовавшись опорой автомобильного кардана. Лучшим материалом поделится «копейка» или Жигули вплоть до седьмой модели.
  • Передаточный ремень соединяет вал и установленный на платформу двигатель.
  • Направляющие полозья или, как их еще называют, лыжи. Лучше всего использовать для изготовления брусья с пластиковыми накладками.

Направляющие полозья

Возможно вы уже заметили, что прежде чем собрать устройство своими руками придётся немало повозиться и если вы уже передумали, то можете приобрести снегоуборщик CMI 163, который обладает сравнительно невысокой ценой.

Особенности комплектации самодельного агрегата

Эффективность работы изготовленного своими руками шнекового снегоочистителя, зависит от особенностей его комплектации:

  • Двигатель может быть как бензиновым, так и электрическим, в зависимости от выбора владельца.
  • Ручка управления должна максимально способствовать комфортному управлению машины.
  • В зависимости от материала, из которого изготовлен шнек, расширяется список выполняемых задач. Металлический шнек может справиться и с плотной массой снега, в отличие от элемента, изготовленного из транспортерной ленты.
  • Ширина ковша определяет мощность двигателя.
  • Выпускной желоб лучше изготавливать из трех частей.
  • Привод, соединяющий вал и двигатель, состоит из ремня и шкивов.
  • Полозья или лыжи представляют собой наиболее удобную основу для самодельного агрегата.

Двиатель

Полезные советы и предупреждения

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций, касающихся самого процесса изготовления и последующей эксплуатации:

  • П-образные металлические профили, прикрученные к раме, обязательны, поскольку представляют собой основу съемной платформы.
  • Съемная платформа позволяет в считанное время осуществить профилактику или ремонт агрегата.
  • Оптимальная мощность двигателя, по отзывам владельцев, составляет около 6 лошадиных сил.
  • Наиболее удобный размер ковша ориентирован на ширину захвата в пятьдесят сантиметров.
  • Использование электродвигателя предусматривает обязательную защиту от снега.
  • Чтобы подключиться к мотоблоку понадобятся соответствующие переходники.
  • Толщина электропроводов должна быть достаточной настолько, чтобы без проблем выдерживать нагрузки.
  • Изоляция проверяется на способность выдерживать воздействие низких температур.

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины.Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.

machinspec.com

Снегоуборщик своими руками из электрического и бензинового двигателя

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Самодельный снегоуборщик из мотоблока

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

  • одноступенчатые;
  • двухступенчатые.

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Шнек и ковш самодельного снегоуборщика

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

  1. вырезаем из листовой стали 4 диска;
  2. диски режем пополам, каждый диск загибаем спиралью;
  3. четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;
  4. на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Схема рамы, ходовой части и рабочего оборудования самодельного снегоочистителя

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

  1. Для изготовления ручек можно взять обычную полудюймовую трубу.
  2. Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.
  3. Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).
  4. Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.
  5. Вал привода делается из стальной трубы диаметром ¾ дюйма.
  6. Привод на вал осуществляется при помощи ремня и шкивов.
Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

  1. С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
  2. Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
  3. Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.
Самодельный снегоуборщик своими руками
Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

vsadu.ru

Снегоуборочная машина своими руками: пошаговая инструкция

Снег, конечно, это хорошо. Но когда его умеренное количество. Да и в этом случае жители частного сектора вынуждены постоянно его убирать. Нередко вручную выполнять такие работы затруднительно. Хоть лопата и является верным средством, на уборку большого участка уходит довольно много времени. Давайте поговорим о том, как делается снегоуборочная машина своими руками. Это поможет сэкономить деньги и при этом обзавестись нужной техникой.

Общие сведения о снегоуборщиках

Такая полезная техника появилась достаточно давно. Её изобрел канадец, который постоянно был вынужден бороться с горами снега около своего дома. С тех пор снегоуборщики существенно усовершенствовались и стали более производительными, экономичными и удобными в эксплуатации. Перед тем как приступить непосредственно к сборочным работам, нужно разобраться с приоритетной конструкцией. То есть будет ездить снегоуборщик сам или же мы будем перемещать его вручную. Второй вариант более дешевый и простой в техническом плане. В целом же мы рассмотрим несколько способов того, как делается снегоуборочная машина своими руками. А точнее, речь пойдет о машинах разных типов. Но обо всем этом по порядку.

Шнековый снегоуборщик

В качестве основы мы возьмем старенький двигатель от мотоблока. Подобный мотор нам отлично подойдет. Для сборки корпуса шнека нам понадобится листовой металл. Рама конструкции изготавливается из стального уголка сечением 50 х 50 мм. Для организации боковых деталей нужна самая обычная 10-миллиметровая фанера. Также нам нужно за что-то держаться. В качестве ручки может быть использована труба в полдюйма.

Воздухозаборник двигателя, который будет обеспечивать его охлаждение, желательно дополнительно защитить, что позволит исключить попадание мелких частиц снега. Ширина машины в нашем случае будет не более 65 см, а её рабочий орган будет расчищать дорожки шириной в 50 см. Это даст нам необходимую маневренность и легкость перемещения агрегата. Ну а сейчас перейдем к практической части и рассмотрим, как делается качественная снегоуборочная машина своими руками.

Изготовление шнека

В качестве вала шнека может быть использована ¾-дюймовая труба. В ней нужно сделать пропил, на котором будет фиксироваться металлическая лопатка. Принцип действия будет выглядеть так. В процессе работы по транспортной ленте отбрасываемый снег будет перемещаться к лопатке. Оттуда он будет откидываться по сторонам. Шнековую трубу желательно оборудовать следующим образом. Установить на неё металлическую лопатку и четыре резиновых кольца. В качестве материала для последних может быть использована старая транспортная лента толщиной не менее 1,5 см.

Нужно понимать, что шнековая труба будет вращаться в самоцентрирующихся подшипниках. Необходимо чтобы они были закрытого типа. Это исключит попадание влаги вовнутрь корпуса и увеличит долговечность узла. Передача может быть как ременная, так и цепная. Первая менее шумная, но и не слишком надежная, при заклинивании может выйти из строя.

Шнековая снегоуборочная машина своими руками: чертежи и сборка конструкции

Стенки корпуса машины должны быть больше, нежели сам шнек. Это нужно для того, чтобы предотвратить задевание стенок рабочим органом. Обычно двигатель, установленный на снегоуборщик, в иное время можно использовать на другой технике. Поэтому рекомендуется предусмотреть быстросъемную конструкцию. Для этого сооружается специальная платформа. Такое решение имеет массу достоинств. Во-первых, значительно упрощается очистка инструмента после работы, во-вторых, после снятия мотора агрегат станет в разы легче. Все металлические элементы между собой можно соединить сваркой, но желательно использовать резьбовые соединения. Также предварительно подготовьте чертеж, которым будете руководствоваться при сборке. После этого агрегат можно вводить в эксплуатацию.

Роторный снегоуборщик

В плане конструкции данный агрегат не слишком сложный. Он отлично подходит для уборки снега на участках любого размера. Для сборки конструкции вам понадобится токарный станок и сварочный аппарат. В принципе, подобное оборудование можно найти практически в любой мастерской. В качестве основы мы будем использовать бензиновый двигатель, трос управления дросселем и бензобак.

Первым делом необходимо подобрать заготовку, из которой в дальнейшем на токарном станке будет изготовлен ротор. Если возиться с этим желания нет, то его можно купить в специализированном магазине за небольшие деньги. Внешне ротор напоминает диск. Когда он устанавливается на ступицу, то к нему крепятся лопасти, обычно 5 штук. Монтаж лопастей желательно осуществлять посредством сварки. Лопатки с обратной стороны можно оснастить ребрами жесткости, что повысит эффективность конструкции и её производительность.

На вентилятор нужно надеть кожух, который будет его защищать от попадания различных элементов. Стоит заметить, что различные схемы сборки основных элементов снегоуборочной машины подразумевают размещение головки цилиндров под различными углами. Лучше всего для эффективного охлаждения разместить цилиндр под углом в 90 градусов.

Делаем снегоуборщик своими руками

Наш роторный снегоуборщик практически готов. Осталось закончить сборку, и оборудование можно вводить в эксплуатацию. На ротор необходимо посадить вал. Его устанавливают на попарно размещенные подшипники шарикового типа. Фиксацию к корпусу лучше всего осуществлять с помощью прижимного кольца и пары болтов. Непосредственно ротор к корпусу машины необходимо закрепить с помощью скобы. Она же будет удерживать и прижимное кольцо, что очень удобно. Машину желательно оснастить съемными скребками. Это необходимо для того, чтобы можно было регулировать ширину хвата.

В некоторых случаях это крайне удобная функция, которая, кстати, есть не во всех покупных моделях. Дальность отброса снега в нашем случае будет составлять порядка 6 метров и это при весе агрегата в 18 килограмм. В целом вы получите маневренный и легкий агрегат. Как вы видите, вполне возможно соорудить снегоуборщик своими руками. Как сделать самодельный снегоуборщик, мы разобрались. Сейчас еще несколько важных нюансов.

Стоит обратить внимание

Если в двигатель попадет любой большой и твердый элемент, будь то камень или кусок льда, то он может выйти из строя. Чтобы этого не случилось, внесите в конструкцию предохранительные болты. Не пренебрегайте и подшипниками закрытого типа, но об этом уже было сказано несколько выше. Если вы решили сделать снегоуборочный агрегат своими руками на электроприводе, то должны понимать, что он будет эффективен лишь на небольших дистанциях. В остальном же подобное оборудование более экономичное и менее шумное, нежели бензиновый мотор. Но придется свыкнуться с проводом, который будет везде вас преследовать. Обратите внимание и на используемый при сборке конструкции материал. Он должен быть как можно легче, но при этом прочный. Если агрегат будет слишком тяжелым, работать с ним будет проблематично.

Заключение

Вы можете изготовить и снегоуборщик для мотоблока своими руками. Чертежи в этом случае использовать просто необходимо. Именно на них будут указаны основные размеры и конструктивные особенности агрегата. В целом же такое решение имеет смысл, тем более что такая техника будет перемещаться на колесах, что очень удобно.

Мы разобрались с данной темой. Сложного ничего нет, но для сборки понадобится время, так как что-то нужно купить, а какие-то детали выточить самому. Когда процесс сборки будет окончен, вы можете привести конструкцию в порядок. Тут имеются в виду косметологические работы, такие как окраска, полировка и т. п. В результате ваш самодельный снегоуборщик не будет уступать любому покупному. Но вы сэкономите существенную сумму, да и опыта в таких делах наберетесь и сможете советы новичкам давать.

fb.ru

Снегоуборщик своими руками: особенности изготовления

Читайте в этой публикации:
Снегоуборщик своими руками: варианты конструкций
Как сделать самодельный снегоуборщик: выбираем тип привода
Вопросы по комплектующим для снегоуборщика

У большинства людей с первым снегом связаны только приятные воспоминания. Он скрывает и украшает увядшую осенью растительность и оголенную землю и дарит детям, а также взрослым массу интересных развлечений. Кроме этих приятностей, снег приносит и массу проблем – в первую очередь он является препятствием для передвижения человека и автомобилей. Хочешь не хочешь, а на проходных и проезжих участках его придется убирать – понадобится либо хорошенько потрудиться лопатой, либо приобрести снегоуборочную машину, за которую придется отдать немало денег. Гораздо дешевле и, главное, интереснее изготовить снегоуборщик своими руками – об этом и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его устройством, разновидностями и вариантами самостоятельного изготовления.

Снегоуборщик из бензопилы своими руками фото

Снегоуборщик своими руками: варианты конструкций

Современные снегоуборочные машины для частного использования могут работать по трем различным принципам, с преимуществами и недостатками которых следует ознакомиться в первую очередь. Мало того, принцип работы оказывает влияние и на сложности конструкции, что также играет немаловажную роль в процессе самостоятельного изготовления.

  1. Шнековая машина для уборки снега. В основу его работы заложен принцип мясорубки – вернее, той ее части, которая давит мясо и подает его к ножам. Практически то же самое происходит и со снегом – поступая в шнек, белые «пушинки» транспортируются в свой центр, где попадают на специальную лопатку, насаженную на один со шнеком вал. Именно эта лопатка и выбрасывает снег в сторону через специальный патрубок. Такой агрегат способен отбрасывать снег в сторону от расчищаемого участка на расстояние порядка 3-5 метров. Мало того, благодаря шнекам появляется возможность счищать даже тонкий слой наледи, образующийся на дорожках и площадках под снегом – шнек как бы разрезает его на части и вместе со снегом отправляет к отбрасывающей лопатке.
  2. Роторный снегоуборщик. Эта машина работает несколько по другому принципу – вопросом отбрасывания снега здесь занимается ротор, который создает большую центробежную силу, благодаря которой выбрасываемый через специальный патрубок снег способен отлетать от места расчистки на расстояние порядка 8 метров. Это своего рода мощный пылесос. В отличие от предыдущего варианта, он не в состоянии сдирать наледь – она является злом для такого инструмента, которое может очень быстро вывести из строя лопасти ротора. Изготовить роторный снегоуборщик своими руками намного проще, чем шнековый. Хотя как знать – и тот и другой вариант снегоуборочной машины в изготовлении вызывает массу трудностей.

    Роторный снегоуборщик своими руками фото

  3. Комбинированный снегоуборщик. Как вы уже поняли, преимущества и недостатки того и другого типа снегоуборщиков разнятся – именно этот момент и стал причиной появления комбинированных аппаратов данного типа. Для них характерны универсальность и мощность – два способа захвата снега дополняют друга как нельзя лучше. Шнек сгребает и снег, и наледь, перемалывает все это дело и подает его в ротор, который выбрасывает получаемую «кашу» подальше от места расчистки.

В принципе, какой изготавливать снегоуборщик своими руками, разницы особой нет – по крайней мере, в этом плане для домашних нужд небольшого хозяйства подойдет любой. Другое дело – тип привода, которым может быть оборудован снегоуборщик, это немаловажный момент, и не обращать на него внимание как минимум будет неправильно.

Как сделать самодельный снегоуборщик: выбираем тип привода

Ни для кого не секрет, что все современные инструменты и приспособления могут оборудоваться двумя типами приводов – электрическим или бензиновым двигателем. Каждый из них имеет свои преимущества и недостатки, и знать об их существовании нужно хотя бы для того, чтобы выбрать нужный именно вам инструмент. В нашем случае, чтобы изготовить оптимальный снегоуборщик.

  1. Электрический снегоуборщик. Своими руками изготовить его проще всего – все дело в распространенности и недороговизне электрического мотора. Кстати, его можно снять с любого более или менее мощного старого электрического инструмента. К примеру, достаточно часто снегоуборщик своими руками делают из старого триммера или электрической цепной пилы – от этих инструментов используют не только двигатель, но и практически всю их механическую часть. Электричество – довольно распространенный тип энергии, но далеко не везде доступный. К примеру, чтобы добраться до снега в самых отдаленных местах придомовой территории, понадобится воспользоваться весьма длинной переноской. Как вариант, можно провести уличную стационарную проводку и установить розетки в ключевых местах участка.
  2. Бензиновый или даже дизельный снегоуборщик. Никаких ограничений в плане энергоснабжения этого устройства не существует – наполнили бак топливом и работайте в любом уголке участка. Снегоуборщик, изготовленный из бензопилы своими руками, является мощным инструментом, способным справиться с переброской снега в больших объемах. Если говорить о недостатках, то здесь можно выделить дороговизну топлива, дороговизну комплектующих и весьма непростой технический уход. В принципе, для разбирающегося в этом деле человека это не является проблемой.

    Снегоуборщик на мотоблок своими руками фото

Еще одним интересным вариантом машины для уборки снега является так называемая съемная насадка – обычно ее изготавливают для такой домашней техники, как мотоблок (мини-трактор). Такое приспособление можно купить в магазине, но можно и изготовить своими руками, что весьма несложно – по крайней мере, не труднее, чем делать полноценный снегоуборщик.

Вопросы по комплектующим для снегоуборщика

Самодельный инструмент на то и самодельный, чтобы он изготавливался из подручных материалов. Они, конечно, дают некоторую свободу выбора и приносят значительную экономию, но и накладывают на мастера ответственность за длительность эксплуатации агрегата в целом – может случиться так, что самодельный снегоуборщик не отработает и одного сезона. Но не будем о грустном – как вы понимаете, эта проблема решается правильным выбором материалов. Начнем по порядку.

  1. Рама снегоуборщика – так сказать несущая конструкция, которая традиционно изготавливается из металла. Другой материал здесь не подойдет, так как инструменту придется работать в весьма агрессивных условиях и при этом испытывать на себе силовые воздействия и вибрации. Максимум, чем здесь можно облегчить себе жизнь, это подобрать и немного переделать раму, от чего-либо другого. Например, детские санки – их придется несколько усилить. Лучше всего раму сварить из профильной трубы – таким способом вы сможете создать правильное основание, подходящее для всего остального оборудования, имеющегося у вас в наличии.
  2. Привод. С ним немудрено разобраться самостоятельно. Самый главный показатель этой части снегоуборочной машины – это мощность.
  3. Заборная часть снегоуборщика. Самый простой вариант изготовить ее из оцинкованной стали (при этом слишком толстую оцинковку лучше не использовать). Согнуть ее надлежащим образом можно через обычный металлический уголок. Скрепить выкроенные и согнутые части можно заклепками. Это просто корпус, и сложного и, самое главное, военного ничего в его изготовлении нет.

    Снегоуборщик своими руками фото

  4. Шнек или ротор (в зависимости от модели) – с ним придется немного потрудиться. Это детали, которые будут вращаться с большой скоростью, и для них важна центровка – если не будет ее, то снегоуборщик будет работать с шумом и большими вибрациями. Если имеется возможность, то вал вместе со шнеком или ротор с лопатками лучше заказать на заводе или у знакомого токаря.

А сборка – это, как говорится, дело техники. Когда человек досконально продумывает конструкцию чего-либо, он наверняка продумывает и процесс соединения деталей этой конструкции. Так что со сборкой проблем не должно возникать – даже если они и возникнут, то решатся быстро. Мастер на то он и мастер, чтобы уметь решать технические проблемы по ходу дела.

И в заключение темы о том, как сделать снегоуборщик своими руками, скажу несколько слов о важных моментах, которые снимут много проблем в процессе эксплуатации самодельного снегоочистительного инструмента. В первую очередь, необходимо позаботиться о легком вращении всех механизмов – отвечают за это дело подшипники. Использовать лучше закрытые подшипники, чтобы в процессе работы в них не попадал снег и вода. Во-вторых, конструкция при необходимости должна легко разбираться, что сделает ремонт самодельной техники намного проще. И, в-третьих, это способ передвижения – снегоуборщик можно поставить на лыжи или на колеса. По утверждениям многих людей, лыжи лучше, но это мнимое и надуманное превосходство, так как в любом случае снегоуборочная машина перемещается уже по очищенной от снега территории – колеса вязнуть в снегу не будут.

Автор статьи Александр Куликов

stroisovety.org

РубрикаРазное

Добавить комментарий
