Шпиндель для самодельного ЧПУ

Идея собрать самодельный станок с ЧПУ возникла давно. Сдерживало отсутствие знаний и нужных деталей. Сегодня есть всё! Это первая статья, в которой я покажу как я собрал шпиндель. Электроника и станина будут описаны в других статьях.

Первым делом я собрал шпиндель с бесколлекторным мотором. Можно было конечно купить готовый фрезер, но у него есть свои недостатки:

- шум
- щётки

Мой фрезер не ноу-хау, таких конструкций в Интернете уже полно, я лишь повторил и эксперимент оказался удачным. Я пока не проводил серьёзных тестов, но первый запуск и попытка фрезеровать фанеру прошли успешно.

Бесколлекторный мотор Aeolian C5045 KV900 (35$)

Скорость вращения: 900 (KV) об/мин/вольт
Постоянный ток: 80 ампер
Макс. Ток: 90 ампер
Входное напряжение: 6-28 вольт
Макс. Эффективность: 98%
Без нагрузки ток: 2.6 ампер
Внутреннее сопротивление: 21 м (Омега)
Мощность: 1185 Вт
Мотор, размеры (диаметр х длина): 50 мм x 45 мм

К мотору регулятор оборотов MYSTERY Fire Dragon 100A

Для регулировки ещё нужен сервотестер

Блок питания любой на 24 вольта не менее 10 ампер. Update: Мой мотор под нагрузкой потреблял около 4 ампер. Не знаю почему так мало, пишут что мотор на 80 ампер. Ответ на этот вопрос я так и не нашел.

Покупал мотор специально с диаметром вала 8 мм, тут и подшипник большой (дольше прослужит) и шкив легко найти с таким же диаметром.

Цанговый патрон купил с диаметром хвостовика 10 мм, хотя наверное сейчас купил бы с диаметром 8 мм, было бы проще, потому что найти шкив с диаметром 10 мм и подходящим количеством и размером зубов оказалось не просто. Кроме того можно у мотора вытащить родной вал и вставить сам хвостовик цангового патрона, в таком случае необходимость в ременной передаче вообще отпадает. Иными словами маховик мотора садят прямо на хвостовик патрона. Хотя и в этом случае есть свои недостатки.

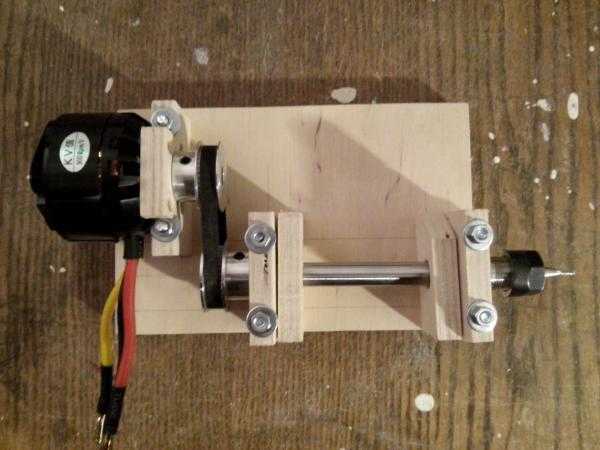

Конструкция у меня простая, всего несколько деталей из фанеры и час времени потрачено на сборку.

Первый тест был с аккумулятором от шуруповёрта на 18 вольт, аккумулятор подсажен. Ремень позволяет избавиться от вибраций, а если мотор поставить на резиновую подушку, то шум будет минимальным. Сверху к мотору можно привинтить лопасти, которые будут обдувать его во время работы.

Результат теста шпинделя положительный, в следующих статьях покажу как я буду собирать станину для самодельного ЧПУ станка.

Update: Мой первый ЧПУ

modelmen.ru

Самодельный шпиндель токарного станка с ЧПУ "на коленке" - Самодельные станки

Всем привет, что-то последние недели на чипе каждый день открывается новая тема по самодельным токарным станкам. Решили тоже поучаствовать в этом процессе. :crazy:. Основной мозг - агрегатор пан Aegis, но и мы с Веталем приложились.



Итак...



Токарный станок с ЧПУ в хозяйстве имеется, но его уже не хватает по производительности. Решили построить с нуля. Во первых, это дешевле, интересно да и просто – чем еще заняться в эти длинные, зимне-весенние вечера))))



Для начала, открываю тему по проектированию и изготовлению токарного шпинделя, как основной составляющей всей остальной токарной махины.



Критика по делу и предложения строго приветствуются, не стесняйтесь))))).



Задача. Что мне нужно:

Короткий, высоко оборотистый жесткий шпиндель с проходным 40-42 мм.

Погрешность формы готовых изделий требуется до сотки. В хотелках, конечно, микроны :yahoo: , но посмотрим, что получится.

Технические характеристики шпинделя:

Длина 310 мм

Диаметр по фланцу - 117 мм

Ограничение оборотов:

- по подшипникам – 9000 об/мин.

- по приводному ремню – 7500 об/мин (35 м/с).

- по оснастке 4500 об/мин (трехкулачковый патрон), 6000 об/мин (цанговый патрон)

Смазка подшипников - жидкая. (выше ресурс подшипников, возможность отвести тепло).

Посадка патрона – Cam lock (большое количество интересной оснастки + есть ограничение по наибольшему диаметру который я могу точно отшлифовать).

Проходное отверстие со стороны патрона оканчивается укороченным КМ5 (растачивать будем уже после сборки на самом станке).

Устройство шпинделя:

Передняя опора – SKF NN3012 SP + SKF 234412UP (NN 3012 с посадкой на конус применен для выборки радиального зазора). Радиально-упорный шпиндельный подшипник 234412 размещен в передней опоре, чтобы свести к минимуму последствия теплового расширения шпинделя при нагреве во время работы, для восприятия осевой нагрузки.



Задняя опора – SKF NN3011SP (тоже для выборки радиального зазора).

Контроль температуры подшипников осуществляется тремя термодатчиками, которые подведены прямо к наружной обойме подшипников (устанавливаются в собственных корпусах уже после сборки).

Передача вращения через зубчатый шкив с профилем зуба HTD-5 (для возможности позиционировать, нарезать резьбы).



После окончательной сборки - динамическая балансировка.



Привод – серводвигатель. Для моих задач нужно иметь на шпинделе наибольший момент 7,5-9 Нм, поэтому поглядываю в сторону 2-3 кВт высоко оборотистых серв (6000). Передаточное отношение серва-шпиндель планирую 1:1, в т.ч. для использования собственного энкодера сервы для позиционирования шпинделя.



Пока получилось как-то так. Че не понятно, спрашивайте 🙂



Изменено пользователем redmn

www.chipmaker.ru

Токарный патрон своими руками | Строительный портал

Качество и производительность работы любого оборудования зависит напрямую от состояния его оснастки. Особенно важно точно, быстро и надежно закреплять заготовки на аппаратах с ЧПУ и станках, что работают в составе ГПС. Для сокращения времени на расположение заготовки на станке, а также увеличения надежности и точности ее крепления широко применяются патроны для токарных станков.

Содержание:

  1. Особенности токарного патрона
  2. Принцип работы токарного патрона
  3. Токарный патрон своими руками

Особенности токарного патрона

Токарный патрон – это неотъемлемая часть комплекса оборудования при проведении токарных работ. Эта конструкционная деталь предназначается для закрепления штучных заготовок и пруткового материала на токарно-винторезных, шлифовальных, револьверных и токарных станках, а также металлообрабатывающем оборудовании. С помощью токарного патрона вы можете фиксировать заготовки самых разнообразных размеров. Заготовки крепятся за внутреннюю плоскость его отверстия, наружную поверхность или наружную поверхность для вала.

Токарные патроны с механизированными приводами позволяют уменьшать вспомогательное время, необходимое на установку заготовки на оборудование и снятие её после проведения обработки, чем увеличивают производительность труда. С другой стороны эти изделия повышают точность обработки, так как обеспечивают координацию заготовок относительно рабочих органов токарного станка и их надежное крепление, которое исключает деформацию или смещение при обработке.

Одними из известнейших мировых производителей токарных патронов по дереву в Европе выступают Rohm (Германия), Bison-bial (Польша), а также некоторые отечественные заводы технической оснастки, инструментов и станочных узлов. Эта продукция достаточно дорогостояща, но сегодня просто невозможно представить производство без использования токарных патронов.


Принцип работы токарного патрона

Использование токарного патрона должно совершаться в закрытом помещении и при отсутствии агрессивных веществ, провоцирующих коррозию. Стяжные болты перед началом работы затягивают до максимума гаечным ключом, затем токарный патрон закрепляют на станке, все болты затягивают с гайками и запускают токарный станок. Нужно учитывать, что устанавливаются для начала малые обороты для проверки значений торцевого и радиального биений токарного патрона на холостом ходу.

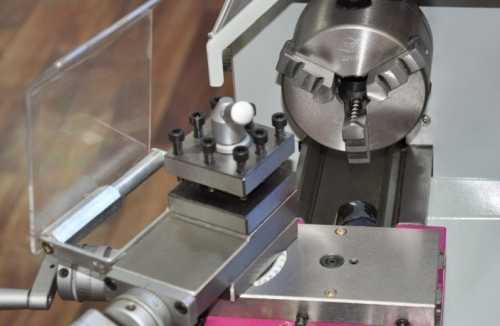

Для крепления изделий на токарных станках широко используются двух- и трехкулачковые патроны, реже - четырехкулачковые. Для крепления и удержания деталей токарный патрон в себе содержит кулачки, количество которых изменяется от 2 до 6. При этом токарные патроны бывают с независимым передвижением кулачков и с непосредственным закреплением кулачков на фланцевый конец шпинделя. Зависимо от способа крепления токарного патрона к станку, выделяют следующие виды крепления: на фланцевый конец шпинделя, через переходной фланец, непосредственно на сам шпиндель токарного станка.

Центрирование заготовки в патронах достижимо благодаря одновременному перемещению зажимающих кулачков в радиальном направлении. Кулачки токарного патрона передвигаются одновременно при помощи диска, у которого имеются на одной стороне пазы в виде архимедовой спирали коническое зубчатое колесо, которое сопряжено с тремя прочими, на другой. Ключом в движение приводится одно колесо, при этом тоже поворачивается диск и перемещает равномерно все кулачки. От направления вращения диска будет зависеть то, приблизятся ли к центру патрона кулачки (зажимается заготовка) или удалятся от него (освобождается заготовка).

Сила зажима в механизированных патронах создается гидравлическим или пневматическим цилиндром, который размещается на заднем конце шпинделя. Через центральное отверстие шпинделя цилиндр соединяется тягой с механизмом патрона, который осуществляет передвижение кулачков, что зажимают установленную заготовку в патрон.

Сжатый воздух или жидкость во вращающийся цилиндр во время обработки попадает при помощи специального устройства под названием муфта. Как правило, передвижение кулачков от механизированного привода доходит до 5—10 миллиметров, поэтому конструкция токарного патрона в любом случае позволяет быстро переналадить изделие при переходе от обработки между партиями заготовок.

Для повышения точности крепления заготовки при выполнении чистовой обработки принято использовать накладные незакалённые кулачки, что растачиваются на станке под определенные габариты установочных баз заготовки. Основными кулачками с этой целью зажимают короткую оправку для выбора зазоров во всех сопряжениях, а после этого рабочие поверхности накладного кулачка растачивают на самый большой диаметр базовой поверхности детали.

Конструкция незакаленных кулачков и их крепления при помощи сопряжения вида ласточкин хвост позволяет накладные кулачки устанавливать с точностью до 0,02 миллиметра и избежать следующего их растачивания.
Для быстрой переналадки между типоразмерами заготовки требуются универсальные незакаленные кулачки, это достигается путем поворота в определенное положение круглых или шестигранных головок накладных кулачков, которые закреплены на основных кулачках и расточены на нужный диаметр. Заготовки большого диаметра закрепляются в таком патроне с обратным размещением ступеней кулачков.

При возникновении необходимости обработки двух похожих поверхностей принято использовать незакаленные кулачки, погрешность крепления заготовок в которых может уменьшаться до 0,03—0,05 миллиметров. Заготовки типа валов, что имеют большую длину, можно устанавливать в токарный патрон, который имеет поджим заднего центра.


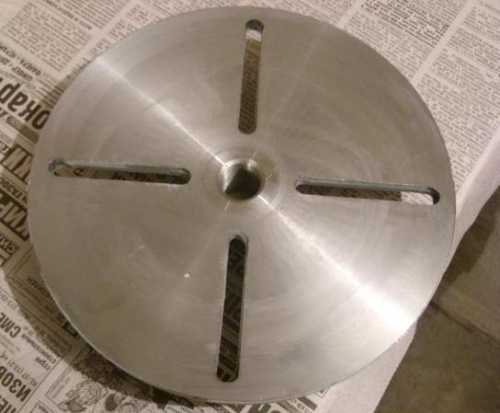

Токарный патрон своими руками

Вы познакомились с устройством и основными видами токарных патронов, а сейчас вашему вниманию представляется вариант самодельного токарного патрона для станка по дереву. Основной рабочей деталью патрона является эластичная втулка, что имеет диаметр 6 миллиметров. Необходимо использовать втулки двух типов — полиуретановые и резиновые, в качестве которых вы можете взять обрезки уплотняющих жгутов.

Накидную гайку нужно сделать из латуни или бронзы. Можно использовать для этой цели и сталь, но у бронзовых гаек меньше трение. Пятачок можете выполнить из любого материала, даже можно взять дюраль. Корпус выточите из стали. В его хвостовике должно присутствовать внутреннее отверстие или резьба — это зависит от устройства хвостовика вала того аппарата, на которое предстоит установить патрон.

Резиновая втулка и корпус — в патроне самые ответственные детали. От того, насколько точно они изготовлены, зависит, будет ли сверло, зажатое в патрон, «бить». Для снижения вероятности «биения» сверла обе детали изготовьте в определенной последовательности. Выточите корпус патрона на станке за одну установку. Подобный прием позволит обеспечить с определенной точностью соосность центрального отверстия и хвостовика под втулку.

Корпус патрона после механической обработки останется в шпинделе токарного станка. Внутрь патрона вставьте заготовку эластичной втулки и слегка подожмите ее через пятачок накидной гайкой. В заднюю бабку станка вставьте сверло диаметром 1 миллиметр и рассверлите зажатую втулку. Таким методом целесообразно сделать в запас несколько втулок.

Если вы не имеете возможности застопорить при зажатии сверла вал сверлильного устройства, нужно сделать на корпусе самодельного патрона для токарного станка лыски под гаечный ключ, чтобы можно было накидную гайку туго затянуть. В токарный патрон вы можете зажимать сверла, что имеют диаметр от 0,8 до 1,2 миллиметров. Для сверл другого диаметра отверстия в гайке и втулке необходимо сделать другими.

Главное отличие данного патрона кроется в том, что эластичная втулка будет зажимать весь хвостовик сверла, а чтобы установить стандартное сверло в патрон Вербового рекомендуется его хвостовик обрезать. Отверстие под эластичную втулку выполните не в гайке, а в корпусе патрона, оно должно быть максимально приближенным к зажимающему устройству шпинделя станка. Это значительно увеличивает при монтаже точность центрирования сверла.

Теперь вы знаете, для чего нужны токарные патроны, и какую функцию они выполняют при работе на токарном станке. К тому же совсем не сложно изготовить токарный патрон своими руками. Для этого нужно, прежде всего, определиться со средой использования изделия и строго следовать нашим инструкциям.

strport.ru

Шпиндель своими руками



Главная

Поиск:

Loading...


ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА


Денди Купить| Dendy Купить игровую приставку

ПАРТНЁРЫ


Сообщество


Шпиндель своими руками .

Токарный станок своими руками (шпиндель)

Нажми для просмотра

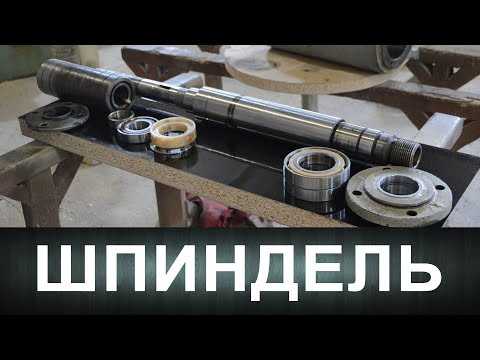

Делаю шпиндель из трубы 57 мм под подшипник 55 мм .



Тэги:

Шпиндель. Некоторые особенности

Нажми для просмотра
Шпиндель. Некоторые особенност и сборки.► Чтобы попасть в рубрику "РАБОТА ДНЯ" присылайте свои фото сюда:...



Тэги:

Мини шпиндель для мини ЧПУ. (Mini spindle for mini CNC.)

Нажми для просмотра
Самодельны й мини шпиндель из мотора от винчестера для мини ЧПУ станочка. Для помощи в развитии канал:...



Тэги:

Шпиндель и корпус/пиноль для самодельной сверлилки

Нажми для просмотра
Хороший друг посмотрел на мою типа сверлилку и попросил ему сделать такой же узел. Он в дальнейшем сварит...



Тэги:

Шпиндель для ЧПУ своими руками - часть 2

Нажми для просмотра
Это вторая часть видео о том как я строил шпиндель для станка с ЧПУ из двигателя от пылесоса мощностью .



Тэги:

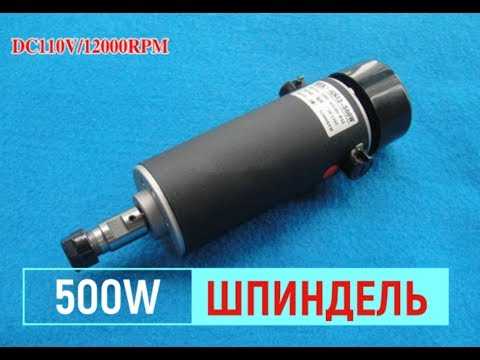

Шпиндель 500 ватт для ЧПУ ФРЕЗЕРА

Нажми для просмотра
Пришел шпиндель для чпу фрезера 0.5 кВт , решил снять распаковку показать ютюб сообществу . Дешево и серди...



Тэги:

Шпиндель для ЧПУ самодельный. Spindle for homemade CNC.

Нажми для просмотра
Завершение . Шпиндель имеет 5 скоростей 1-1000 об, 2-1250 об, 3-1600 , 4-2000, 5- 2700 об/мин.



Тэги:

Шпиндель для самодельного станка. Spindle machine for wood.

Нажми для просмотра
Изготовили импровизир ованный вертикальн ый фрезерный шпиндель из авиационно го редуктора к школьному.. .



Тэги:

Фрезерный шпиндель

Нажми для просмотра
Тут много всего интересног о. И по самым низким ценам с бесплатной доставкой. трех кулачковый токарный патро...



Тэги:

Собираю шпиндель передней бабки для самодельного токарного

Нажми для просмотра

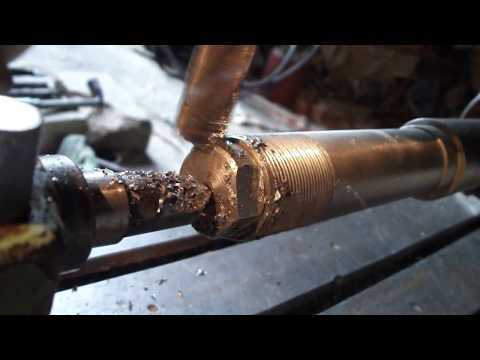

Выточил вал и про фрезеровал грань под ключ.



Тэги:

Шпиндель: Вал, фрезеровка грани. Spindle Part 3

Нажми для просмотра

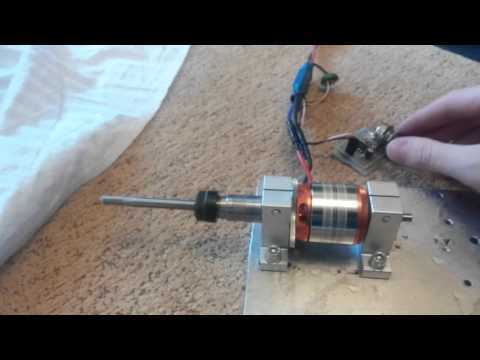

Бесколлект орный модельный двигатель 1450 об/вольт Стойки на 16 мм (внутр. диаметр)



Тэги:

CNC #1 Самодельный шпиндель из модельного двигателя!

Нажми для просмотра
Приветству ю всех, в видео показал процесс изготовлен ия шпинделя для моего токарного станка. К сожалени...



Тэги:

ЧПУ ТВ-16. Часть 11. Самодельный шпиндель.

Нажми для просмотра
Тема на сайте



Тэги:

Обзор и сборка 85мм шпинделя настольного сверлильного станка

Нажми для просмотра
Наш телеграмм чат @sam0delki_ru Подробнос и тут ...



Тэги:

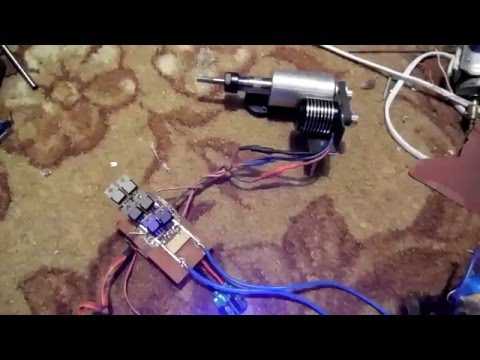

Шпиндель на основе БК для чпу

Нажми для просмотра
Всем привет!Сер я про обрезку шпинделя и нарезание резьбы и прочие мелочи. Работа выполнялас ь на венгерск...



Тэги:

Фрезерный станок из чугуна часть 15 Шпиндель

Нажми для просмотра
В этом видео я расскажу как делал шпиндель для станка с ЧПУ из двигателя от пылесоса мощностью .



Тэги:

Шпиндель для ЧПУ своими руками - часть 1

Нажми для просмотра

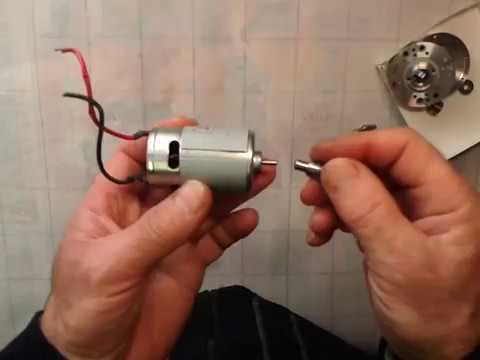

Двигатель от шуруповерт а с некоторой доработкой применим для шпинделя станка с ЧПУ.



Тэги:

Шпиндель для гравера ЧПУ из движка шуруповерта

Нажми для просмотра
шпиндель с крепежом - только шпиндель - щетки - блок питания ...



Тэги:

Шпиндель 500W с aliexpress 500w air cooled spindle

Нажми для просмотра
Группа VK: INSTAGRAM - Обзор комплекта  ...



Тэги:

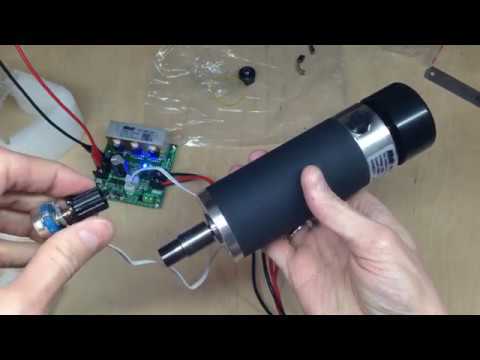

Шпиндель 500W с ШИМ регулятором оборотов для станка ЧПУ - Spindle JM52 500W PWM controller Unboxing" rel="spf-prefetch
