Штыревое заземление схема – что это такое, как работает, виды заземления и заземлителей: глубинное, штыревое, рабочее, защитное, пластина ptce

Модульно штыревое заземление: своими руками, инструкция, монтаж

Модульно-штыревое заземление обеспечивает минимальное сопротивление грунта распространению в нем электрического тока. Такой способ заземления находит широкое применение в промышленных, административных зданиях, частных домах. Расскажем, как сделать его своими руками, какие правила нужно знать при работе с устройством.

Что включает в себя система?

Система продается комплектом, но при необходимости, можно приобрести его компоненты отдельно.

В комплект включены:

• Вертикальные металлические полутораметровые стержни с резьбой, обработанные медью.

Штырь 58-11″UNC Длина стержня: 1500 мм. Диаметр стержня: 14,2 мм. Резьба: 5/8”-11 UNC с двух сторон омедненная. Протяженность резьбы: 30 мм. Вес, 1,85 кг.

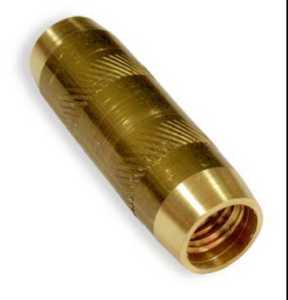

• Латунные резьбовые муфты, служащие соединительными элементами между штырями.



Муфта соединительная МС-58-11 Латунь Л-63 (допускается изготовление из бронзы). L=70 мм. Диаметр 22 мм. Резьба внутренняя: 5/8”-11 UNC. Протяженность резьбы 60 мм. Вес 0,114 кг.

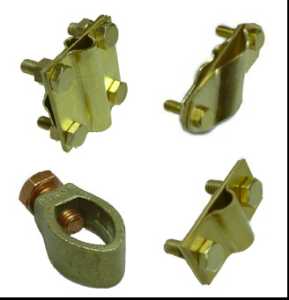

• Латунные зажимы, соединяют металлический штырь с металлической полосой.



Латунные зажимы универсальные МС-58-11

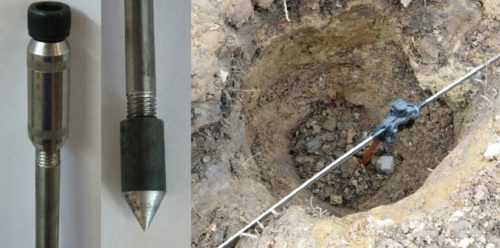

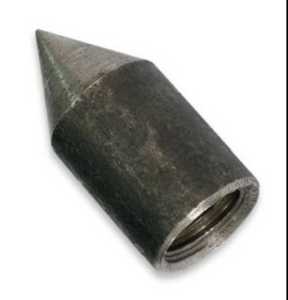

• Наконечники, надеваемые на стержень, вертикально вставляющийся в грунт. Существует несколько видов наконечников, предусмотренных для обычной и очень твердой почвы, значительно облегчающих погружение за счет острого нижнего конца.



Наконечник 58-11″UNC L= 42 мм. Ø20 мм. Резьба: внутренняя 5/8”-11 UNC. Протяженность резьбы: 20 мм. Вес 0,045 кг.



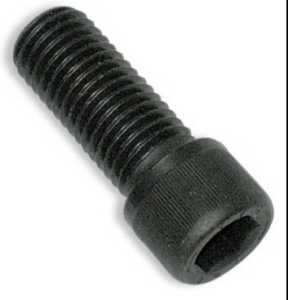

• Посадочная площадка с ударным винтом, служащая для передачи усилия от вибрационного молота.



Посадочная площадка служит для передачи усилий от отбойного молотка на стержень. Посадочная площадка 5/8”-11 UNC L= 53 мм. Ø 23,6 мм. Резьба наружная 5/8”-11 UNC L=35 мм Вес 0,110 кг.

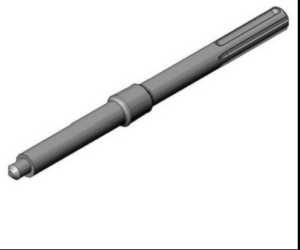

Насадка ударная НУ Длина 265 мм. Основная часть Ø 18 мм. Рабочая часть Ø 11,7 мм. Длина рабочей части 14,5 мм.



• Для защиты от коррозии все соединительные элементы на резьбе покрываются входящей в комплект поставки антикоррозийной графитной пастой. Она не растекается даже при сильном нагревании и служит для поддержания электрического сопротивления.
• Пластичная, влагостойкая, устойчивая к воздействию агрессивных растворов антикоррозийная лента служит для защиты от разрушения всех металлических элементов заземления.

Для обслуживания системы требуется устройство ревизионного люка.

1. Посадочная площадка с ударным винтом. 2.Установочная муфта. 3. Зажим, удерживающий стержень в вертикальном положении. 4. Соединительная муфта. 5. Заземляющий стержень. 5. Металлический наконечник.

Конструкция модульно-штыревого заземления

Преимущества модульной системы заземления

Система модульно-штыревого заземления отличается следующими преимуществами:

• Легкость монтажа — для установки понадобится один или два человека, минимум инструментов. Читайте также статью: → «Контур заземления: монтаж».
• Исключается большой объем земляных и сварочных работ, все соединения производятся через муфты. Установку можно провести за 3-4 часа.
• Занимает менее 1 кв. метра площади. Ее можно установить даже в подвальном помещении или возле стен здания.
• Срок службы составляет более 30 лет.
• Не подвержена коррозии, так как все элементы покрываются антикоррозийными смазочными веществами.
• Все детали системы изготавливаются в заводских условиях, соответственно, имеют высокое качество.
• Для установки пригодны практически любые виды грунта.

Недостатки модульно-штыревой системы

Модульно-штыревым системам также свойственны и некоторые недостатки:

• Высокая стоимость модульной заземляющей системы.
• Невозможность проведения монтажа на каменистом грунте.
• Ввод в эксплуатацию предполагает оформление акта скрытых работ, составления протокола измерений сопротивления, а также разработку технического паспорта со схемой заземления. Документы необходимо хранить на протяжении всего срока использования.  Читайте также статью: → «Подключение к электросети».

Монтаж системы своими руками

Монтаж можно выполнить с привлечением специалистов или собственными силами. Для выполнения работ потребуются:

• отбойный молоток или перфоратор, значительно упрощающий установку устройства;
• измеритель сопротивления.

Этапы установки системы:

1. Рассчитываем необходимую глубину залегания, определяемся с требуемым количеством стержней и величиной их погружения в грунт.
2. Отступив на 1,5 м от стены здания, роем яму шириной, длиной и глубиной по 20 см, отступив на полтора метра от стены.
3. Вблизи места проведения монтажных работ устанавливаем измеритель сопротивления, на расстоянии 10 и 25 метров от него забиваем в грунт измерительные электроды, подключаем прибор.

Совет №1. Если нет возможности измерить сопротивление после установки каждого штыря, можно заглубить систему на более низкий уровень от 15 до 30 метров, и вызвать представителей лаборатории, которые произведут все необходимые замеры и оформят документацию.

Схема расположения электродов при модульно-штыковой системе

4. Подготавливаем устройство. Обрабатываем резьбу с обеих сторон графитной пастой (или аналогичным составом). Надеваем наконечник на резьбу, на второй конец устанавливаем соединительную муфту. Накручиваем посадочную ударную насадку, которая будет контактировать с вибрационным молотом. Удерживать стержень в вертикальном положении будет специальный зажим.
5. Вставляем в яму наконечником вниз подготовленный стержень. Используя отбойный молоток, заколачиваем стержень в землю, оставив 20 см над поверхностью для стыковки со вторым стержнем. Снимаем посадочную ударную насадку.
6. Измеряем сопротивление, соединив измеритель со стержнем.
7. Обрабатываем муфту токопроводящей антикоррозийной пастой и вкручиваем в нее следующий стержень, а на него снова муфту, обработанную пастой. Устанавливаем насадку и вколачиваем в землю по той же схеме с использованием молота. Измеряем сопротивление. Вновь наращиваем стержень, повторяя это действие до тех пор, пока сопротивление не достигнет 4 Ом.
8. Последний штырь забиваем на такую глубину, чтобы из него можно было выкрутить муфту, и оставляем над землей около 10 см.

Готовое модульно-штыревое заземление

9. Далее соединяем вертикальный заземлитель с горизонтальным заземляющим проводником. Зажим состоит из трех пластин, имеет четыре крепления на болтах. В нем предусмотрены разъемы под заземляющий стержень, кабель и стальную полосу. На наружный конец штыря привинчиваем зажим — той стороной, которая предназначена под стержень. На другую сторону зажима привинчиваем болтом кабель или металлическую полосу, укладывая между ними пластину, защищающую от коррозии контактирующие между собой элементы. Все болтовые соединения обрабатываем пластичной влагостойкой лентой.
10. Устанавливаем ревизионный люк.

Совет №2. Вместо готового ревизионного люка, имеющего достаточно большие размеры, можно использовать канализационную муфту. Снизу на муфту крепится заглушка из фанеры с отверстием под стержень.

Если позволяет грунт, то штыри можно углубить до 40 метров. При невозможности погружения стержней в грунт на необходимую глубину, следует выполнить монтаж обычных заземлителей. Их количество будет зависеть от сопротивляемости почвы.

С помощью модульной системы можно выполнить различные виды заземления: на одну точку, очаговое, гребенчатое, многоточечное. Способ установки выбирается в зависимости от типа почвы и площади участка для монтажа. Читайте также статью: → «Разновидности систем заземления».

Показатели сопротивления грунтов

Величина сопротивления грунта показывает, насколько хорошо в нем будет осуществляться растекание тока. Значение этого показателя во многом зависит от состава грунта, фракции и плотности прилегающих друг к другу частиц.

Таблица сопротивления грунта

Тип грунта	Сопротивление, Ом/м
Вечно мерзлый грунт	500-50000
Сухой песок	400-4000
Влажный песок	10-400
Суглинок	10-150
Глина	20-60

Приборы, требующие заземления

Для некоторых электроприборов необходимо дополнительное заземление, кроме розетки с заземляющим контуром. Без устройства качественного заземления потенциально может быть опасна для работа следующих приборов

1. Микроволновая печь. На задней стенке установлена клемма для подключения к заземлению. Но в инструкции к ней указана лишь общая фраза «требуется заземление» и больше ничего не уточняется. Без подключения к заземлению, микроволновая печь, может создавать фон опасный для здоровья человека.
2. Стиральная машина. Зачастую прикосновение к ней вызывает легкое покалывание и пощипывание — пропускается электрический ток. Чтобы избежать этого и полностью обезопасить себя, необходимо заземление стиральной машины.
3. Электрическая духовая печь.
4. Если подключить корпус компьютера к заземлению, скорость работы интернета повысится в несколько раз, система не будет «зависать».

Сравнение заземления модульного и обычного

Сравнительная характеристика обычного заземления и модульной системы показывает множество очевидных преимуществ модульно-штыревого заземления.

Обычное заземление	Модульно штыревое заземление
Требуется выполнение сварочных работ	Сварочные работы не выполняются
Трудоемкий и продолжительный процесс, нуждающийся в выполнении больших объемах землянах работ	С монтажом может справится даже один человек без опыта работы
Для транспортировки необходим грузовой автомобиль	Всю систему может унести в руках один человек
Требуется резка материала	Монтаж происходит при помощи муфт и болтовых соединений, резка не требуется
Необходима значительная площадь	Требуемая площадь установки — 1 кв. м

Распространенные ошибки при монтаже

• Наиболее часто встречающейся ошибкой при монтаже модульного заземления является недостаточное заглубление штырей, которые можно повредить при выполнении хозяйственных работ. Рекомендуется прокладка соединительных и заземляющих проводников на глубине 0,5-0,7 м.
• Часто последний штырь не удается полностью погрузить в грунт. Его необходимо обрезать болгаркой.
• Нельзя забывать про обработку всех мест соединения элементов системы антикоррозийной пастой.

Часто задаваемые вопросы

Вопрос №1. Можно ли устанавливать заземление, если грунт на участке частично состоит из гравия или мелкого строительного мусора?

Можно, если при этом используется технология электролитического осаждения меди на сталь. Применение такой технологии разрешено техническим Циркуляром «РосЭлектроМонтажа» №11/2006.

Вопрос №2. Какова должна быть минимальная площадь сечения использующегося проводника?

Оптимальная площадь сечения — 150 мм² для стали и 50 мм² для меди. Допускается использовать также стальную полосу 0,5х3 см.

Вопрос №3. Каким образом можно установить заземление частного дома в январе, когда грунт уже замерз?

Модульно-штыревое заземление в частном доме можно смонтировать непосредственно в нем — в подвале или подполе, совмещенном гараже. Чтобы сэкономить длину использующихся проводов, щиток можно установить недалеко от точки заземления.

Вопрос №4. Где лучше всего выполнить зажим провода?

Ниже уровня пола — зажим надежно скрыт и не мешает при передвижении по дому, однако, при этом возникают некоторые сложности в обслуживании.

Вопрос №5. Каким образом можно повысить надежность муфтового соединения отдельных штырей?

Повысить механическую прочность стержней в местах резьбового соединения можно установкой термоусадочки, не входящей в комплект поставки системы.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Модульно-штыревое заземление: этапы монтажа

В последнее время модульное заземление начинает пользоваться значительной популярностью. Если вы также планируете установить модульно-штыревое заземление, тогда помните, что сложность работ в этом случае значительно сократится.

Если рассмотреть этот вариант более детально, тогда можно сказать о том, что он практически ничем не уступает другим системам. После изучения этой статьи вы узнаете, как сделать модельно-штыревое заземление своими руками. Также вы сможете найти информацию про основные преимущества этой системы.

Конструктивные особенности

На данный момент многие люди, даже и не знают, что представляет собою подобная система. Если изучить систему, тогда можно сказать о том, что она состоит из стальных полуторометровых штырей, которые в дальнейшем будут обрабатываться медью и соединяться с помощью специальных муфт. Также в комплекте системы вы сможете встретить специальные зажимы, с помощью которых будет происходить соединение горизонтальных и вертикальных контуров. Ниже вы сможете рассмотреть схему модульного заземления:

Модульно-штыревая система может устанавливаться следующим образом: на верхнюю часть штыря будет монтироваться специальная посадочная площадка, которая также должна будет соединяться с муфтой. На нижнюю часть конструкции будет устанавливаться специальный наконечник. Эта насадка вам может потребоваться для передачи силы вибромолота.

Во время приобретения наконечников вы сможете заметить, что они могут иметь определенные разновидности. Их область применения в большинстве случаев будет зависеть именно от грунта, в котором они будут использоваться.

Кроме этого, к комплекту также в обязательном порядке должна будет прилагаться специальная электропроводящая жидкая паста. Ее основным назначением считается защита от коррозии, а также постоянная поддержка электрического сопротивления во время эксплуатации. Наносить подобную пасту вам необходимо будет на все болтовые соединения, которые будут располагаться в вашей конструкции.

Этапы монтажа

Принцип установки подобного вида заземления считается достаточно простым. Сначала на первый штырь вам потребуется надеть специальный наконечник. Перед установкой подобного штыря вам потребуется нанести токопроводящую пасту. На другой конец, вам также потребуется навинтить соединительную муфту и обработать ее антикоррозийной пастой. Затем уже будет накручиваться специальная площадка для приложения сил вибромолота.

Теперь готовое модульно-штыревое заземление необходимо поместить в заранее подготовленную яму. Затем вибромолот потребуется подключить к сети и поставить его к площадке стержня. Таким образом штырь сможет погрузиться в грунт на всю длину. Единственное, что потребуется запомнить так это то, что необходимо просто оставить 20 см. После этого вам потребуется замерить сопротивление готовой конструкции. Для этого вам потребуется снять посадочную площадку и присоединить специальный прибор.

Когда первый стержень будет располагаться в земле на всю длину, тогда посадочная насадка будет сниматься и через соединительную муфту монтируется на другой штырь. В конструкции также будет присутствовать специальный зажим, который в дальнейшем сможет удерживать штырь в вертикальном положении и будет подниматься по установленному устройству вверх. На готовую конструкцию снова необходимо установить соединительную муфту и вибромолот, а затем следует повторить весь процесс. Если вам будет интересно, тогда также можете прочесть, как организовать правильное заземление в частном доме.

После установки каждого вертикального стержня потребуется проверять сопротивление растеканию. Установка штырей будет происходить до тех пор, пока вы не добьетесь необходимого сопротивления. На рисунке ниже вы сможете увидеть схему изменения сопротивления в зависимости от длины.

Затем потребуется соединить горизонтальный заземлитель и вертикальный проводник. Чтобы справиться с подобной задачей необходимо к концу стержня, что выступает из земли крепить латунный зажим и присоединить горизонтальный заземлитель. В конструкции между штырем и горизонтальным кабелем будет размещаться специальная пластинка, которая в дальнейшем сможет защитить готовую конструкцию от коррозии. Когда система будет полностью подсоединена, то места сварки потребуется обработать специальной клейкой лентой.

Основные преимущества и недостатки

Модульно-штыревое заземление на сегодняшний день может иметь определенные плюсы и минусы. Если систему сравнить со стандартным заземлением, тогда с уверенностью можно сказать, что она будет иметь следующие достоинства:

1. Простоту в установке.
2. Система занимает небольшую территорию.
3. Монтаж необходимо осуществлять с минимальным количеством работников.
4. Установку можно выполнить без проведения сварочных работ.
5. Заземление можно будет считать полностью устойчивым к коррозии, так как оно будет обрабатываться специальным покрытием.
6. Вбить систему не составляет никакого труда.
7. Все элементы этой конструкции изготовляются производственным путем.

В этой системе теперь также можно встретить и минусы. Основным минусом считается стоимость этой системы. Но несмотря на этот недостаток ее можно считать достаточно выгодной. Если перейти на современный рынок, тогда можно с уверенностью сказать о том, что здесь будет присутствовать просто огромное количество разнообразных конструкций. Именно поэтому вам потребуется выбрать то, что подойдет лучше всего.

Дополнительная информация

Чтобы сделать штыревое заземление своими руками вам потребуется оформить определенный пакет документов. Основными документами, которые вам могут потребоваться являются: протокол измерений, акт скрытых работ, а также паспорт монтажа со схемой. Эти документы обязательно должны находится у владельца дома.

Теперь вы можете посмотреть видео, на котором рассказано, как выполнить монтаж штыревого заземлителя отбойным молотком.

Надеемся, что эта информация была полезной и теперь вы точно знаете, что такое модульно-штыревое заземление и основные его преимущества.

Читайте также: как измерить сопротивление контура заземления.

vse-elektrichestvo.ru

Модульно штыревая система заземления своими руками — СамСтрой

В этой статье поговорим о более новой и передовой системе заземления – модульной штыревой системе. Ознакомимся с условиями и способами монтажа такого очага заземления и преимуществами такой системы. Рассмотрим, с помощью чего и как, без привлечения специальной измерительной лаборатории, выполнять контроль сопротивления заземляющего контура. Что делать, если вдруг со временем сопротивление контура заземления изменилось в большую сторону

Модульная штыревая система заземления

Эту систему образуют вертикальные стальные стержни и соединительные муфты. Смотрите рис.1 и рис.2. Стержни, каждый длиной 1,5 м, покрыты слоем меди. Муфты, выполненные из латуни, предназначены для соединения стержней между собой.

Рис. 1 Стержень заземления 58-11″UNC

• Длина стержня: 1500 мм.

• Диаметр стержня: 14,2 мм.

• Резьба: 5/8”-11UNC с двух сторон, омедненная.

• Длина резьбы: 30 мм.

• Вес, 1,85 кг.

Рис. 2 Муфта соединительная МС-58-11

• Латунь Л-63 (допускается изготовление из бронзы).

• Длина 70мм.

• Диаметр 22 мм.

• Резьба внутренняя: 5/8”-11UNC.

• Длина резьбы 60 мм.

• Вес 0,114 кг.

В комплект такого устройства входят латунный зажим, необходимый для соединения вертикальной и горизонтальной составляющих контура заземления. Вертикальной составляющей – стальной стержень, горизонтальной – стальную полосу или медный провод от распределительного щитка к контору заземления.

Смотрим рис.3. В состав оборудования входят два типа стальных наконечника, навинчиваемых на стержень вертикально вбиваемый в землю. Каждый наконечник применяется для своего типа грунта: грунт повышенной твердости или обычный грунт. Смотрим рис.4.

 Рис. 3. Зажимы универсальные МС-58-11

Рис. 4. Наконечник 58-11″UNC

• Длина наконечника – 42 мм.

• Диаметр стального наконечника 20 мм.

• Резьба: внутренняя 5/8”-11UNC.

• Длина резьбы: 20 мм.

• Вес 0,045 кг.

К основному оборудованию системы прилагается посадочная площадка рис. 5 и специальная насадка рис. 6. Они нужны для приложения и передачи усилий вибромолота.

Рис. 5. Посадочная площадка 5/8”-11UNC

• Длина 53 мм.

• Диаметр 23,6 мм.

• Резьба наружная 5/8”-11UNC.

• Длина резьбы 35 мм.

• Вес 0,110 кг.

Рис. 6. Насадка ударная НУ

• Длина 265 мм.

• Диаметр основной части 18 мм.

• Диаметр рабочей части 11,7 мм.

• Длина рабочей части 14,5 мм.

К основному оборудованию прилагаются антикоррозийная электропроводящая жидкая паста для защиты от коррозии рис. 7 и защитная лента рис. 8 для зажимного соединения вертикальной и горизонтальной составляющих системы.

 Рис. 7. Смазка антикоррозионная токопроводящая

Электропроводящая графитовая смазка служит для получения постоянной электрической цепи заземляющего вертикального электрода. Это всесезонный смазочный электропроводящий состав. Смазку наносят на резьбовые соединения всех конструктивов монтажа. У неё хорошей цепляемость с поверхностью и ее параметры не меняются со временем при нагревании стыка соединения током 1,2 кА до температуры + 40С?. Она защищает от коррозии, и поддерживает постоянство электрического сопротивления в условиях эксплуатации. При применении смазки удается уменьшить на 9-11% сопротивление стыка. При нагреве смазка не течет, а сопротивление стаков на 55-60% уменьшается за счет хорошего заполнения неровностей стыка.

Рис. 8. Лента антикоррозионная

Для использования рекомендую ленту антикоррозионную PREMTAPE, 30 мм, 10 м, ленту антикоррозионную полимерно-асмольную «Лиам» или бутиловую антикоррозионную клейкую ленту, влагонепроницаемую.

Лента используется для защиты подземных и надземных труб, стержней, клапанов, арматуры, металлических фитингов от коррозии. Она обладает хорошей пластичностью даже под воздействием температур. Обладает стойкостью к кислотам, щелочам, солям и микроорганизмам, не пропускает воду, водяной пар и газы.

Для удобства установки этой системы надо иметь в пользовании вибромолот рис. 9, а для контроля сопротивления растеканию основных заземлителей – прибор измерения сопротивления рис. 10. Я рекомендую использовать вибромолот типа BOSCH GSH 11 E Professional ф. Bosch или MH 1202 E Makita ф. Makita. В качестве прибора для измерения сопротивления заземления советую взять прибор типа Ф4103-М1

Рис. 9. Вибромолот

Рис. 10 Измеритель сопротивления заземления Ф4103-М1

Монтажные работы

Установка прибора для измерения сопротивления

Прибор для измерения сопротивления мы установим рядом с местом, где собрались выполнять монтаж контура заземления. Местом для этого мы определяем яму 200 х 200 х 200 мм, вырытую на расстоянии 1,5 м от выхода из стены дома горизонтальной составляющей контура заземления. Это может быть стальная полоса или медный провод. Измерительные электроды, необходимые для выполнения замеров, размещаем на расстоянии 25 и 10 м по разные стороны от прибора и вгоняем их в землю. Затем электроды подключаем к прибору Ф4103-М1.

Схему установки измерительных электродов смотрите на рисунке 11

 Рис.11. Схема подключения измерительных электродов

Монтаж первого вертикального модульного штыря

Приступаем к монтажу самого заземления. Накручиваем на один конец стержня наконечник. Вся резьба на стальном оборудовании, как гарантирует нам фирма, нанесена после покрытия стержня и наконечников медью. Прежде, чем выполнить соединение, обработаем наконечник антикоррозийной токопроводящей пастой. На второй конец стержня накручиваем соединительную муфту, которую также потом заливаем антикоррозийной токопроводящей пастой. Сверху накручиваем посадочную головку для приложения усилий вибромолота. Смонтированный стержень, наконечником вниз, как можно дальше усилием рук втыкаем в подготовленную яму, в грунт. Дальше используем вибромолот. Он у нас работает от сети 220В. Приставляем ударное устройство вибромолота к площадке стержня, включаем молот и придерживая это совмещение, буквально за 20 секунд, утапливаем стержень на всю длину в землю, оставив 20 см над дном ямы, чтобы соединить с другим стержнем.

Измерение промежуточного сопротивления растеканию

Снимаем посадочную площадку со штыря и проводим измерения сопротивления растеканию. Мы соединяем прибор Ф4103-М1 с установленным стержнем. Сопротивление на глубине 1,5 м составило, допустим, 485 Ом.

Для достижения заданного сопротивления растеканию модульная штыревая система предлагает углублять вертикальные штыри, наращивая секции заземления, друг на друга. Выполняем все по рекомендации инструкции.

Монтаж последующих вертикальных модульных штырей

Обрабатываем соединительную муфту пастой и вкручиваем в нее второй медный стержень, на стержень накручиваем вторую соединительную муфту, обработав антикоррозийной пастой, и снова крепим посадочную головку. К устройству прикладываем вибромолот и повторяем предыдущий процесс. Контролируем сопротивление растеканию.

Процесс наращивания стержней мы будем выполнять до тех пор, пока сопротивление растеканию не достигнет значения меньше 4 Ом. При выполнении этого процесса мы не будем забывать обрабатывать соединения каждой секции заземления защитной антикоррозийной пастой. Наконец, после установки седьмого стержня мы получили сопротивление растеканию, допустим, 3,35 Ом на глубине 10,5м.

Монтаж горизонтального заземлителя модульной штыревой системе

Теперь приступаем к монтажу соединения вертикального заземлителя и горизонтального заземляющего проводника. Для подключения стальной полосы или кабеля к стержню используют латунный зажим. Одна составляющая часть зажима адаптирована для подключения штыря, другая половина является посадочным местом стальной полосы или кабеля. На выступающий из земли конец стержня крепим латунный зажим болтовыми соединениями. К этому же зажиму подводим горизонтальную составляющую заземления: стальную полосу или медный кабель и также крепим с помощью болтовых соединений. Кабель (полосу) и штырь разделяет специальная разделительная пластинка, которая необходима для предотвращения очага биметаллической коррозии при контакте разнородных металлов. После подключения полосы или кабеля болтовые соединения обрабатываем специальной лентой типа PREMTAPE. Она обеспечивает дополнительную защиту от коррозии контакта вертикальной и горизонтальной составляющих заземления. См. рис. 12

Рис. 12. Глубинная модульная штыревая система заземления

Контур заземления, выполненный с помощью модульной штыревой системы, может иметь конфигурацию одноточечного или многоточечного контура заземления, который позволит достигнуть требуемого сопротивления заземлителей.

Преимущества модульной штыревой системы заземления

Нарисовав график рис.13, отображающий зависимость сопротивления растеканию от глубины заземляющего стержня, подведем итог проделанной работы. Установленная система заземления менее чем за час позволила достичь сопротивления растеканию менее чем 4 Ома.

Рис.13 Динамика изменения сопротивления заземления от глубины стержня

Рассмотрим, каких же условий потребовала устанавливаемая система? Для выполнения контура заземления модульным штыревым способом потребовался, во-первых, вибромолот, чтобы избавить монтажника от усилий; во-вторых, измерительный прибор и, в –третьих, второй монтажник-помощник, чтобы поддерживать стержень во время работы вибромолота.

Устанавливаем, в чем же преимущества системы модульного штыревого контура заземления по сравнению с общепризнанным и повсюду используемым классическим контуром заземления.

• модульная штыревая система заняла площадь менее одного квадратного метра, то есть ограниченность территории монтажа ей не помеха.

• отсутствуют изнуряющие земляные работы, все делает один вибромолот.

• не требуется сварка, все соединения в модульной штыревой системе проводятся соединительными муфтами.

• высокий срок службы, более 30 лет, благодаря антикоррозийным покрытиям и смазкам, то есть высокая стойкость к почвенной и электролитической коррозии.

• использование глубинной модульной штыревой системы позволяет не зависеть от особенностей грунта.

• простая конструкция по устройству и доступная каждому по части монтажа, может справиться даже один человек.

Конечно, вопрос встанет о стоимости такой системы. Стоимость оборудования для устройства контура заземления с помощью модульной штыревой системы составит примерно 500 USD. Стоимость работ по монтажу системы составит 120 USD. Классическая система заземления по материалам будет стоить 100 USD и 120 USD оцениваются монтажные работы. Но хочу сказать что, хотя классическая система дешевле, все семь перечисленных выше преимуществ оправдывают затраты на установку модульной штыревой системы заземления.

После выполнения устройства контура заземления необходимо оформить документы: протокол измерений; акт скрытых работ; паспорт заземления со схемой. Все это должно храниться у владельца.

samstroy.com

Модульное заземление

Модульное заземление ZANDZ (пр. Россия ) предназначено для монтажа заземляющих устройств (заземлителей) на жилых объектах (дом, дача), на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях. Такой заземлитель представляет собой сборную конструкцию, состоящую из соединенных вместе стальных штырей длиной 1,5 метра, покрытых слоем меди.   Достоинства модульного заземления Преимущество модульно-штыревой конструкции: легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление. минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы. все детали сопрягаются без сварки * Превосходство промышленного изготовления элементов это: великолепная стойкость всех деталей к коррозии, что выражается в сроке службы заземлителя до 100 лет. полная устойчивость медного покрытия штырей к механическим повреждениям (например, изгибу и отслоению) при монтаже, что позволяет вести монтаж в грунтах с присутствием гравия или мелкого строительного мусора (за счет использования технологии электролитического осаждения меди на сталь). * Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техциркуляром 11/2006 ассоциации «РосЭлектроМонтаж» (ссылка на документ)   Комплекты заземления Для строительства заземляющих устройств с необходимыми характеристиками (например, для достижения необходимого сопротивления заземления) применяются различные готовые комплекты модульного заземления ZANDZ (пр. Россия ), которые содержат всё, необходимое для монтажа заземляющего электрода. Все компоненты легко сопрягаемые друг с другом. Выпускается пять разновидностей готовых комплектов, отличающихся общей длиной штырей, основным предназначением и комплектацией: ZZ-000-015 — универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 15 м или трех глубиной по 5 м (4,5 + 4,5 + 6 м). Используется в качестве заземлителя с низким сопротивлением растеканию и заземлителя для молниезащиты объекта. ZZ-000-030 — универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 30 м или трех глубиной по 10 м (10,5 + 10,5 + 9 м). Используется в качестве заземлителя с очень низким сопротивлением растеканию и заземлителя для молниезащиты объекта. ZZ-000-045 — многоэлектродный заземлитель в виде 15 сборных электродов глубиной по 3 м. Используется в качестве распределенного заземлителя с низким напряжением прикосновения. ZZ-000-424 — заземлитель для монтажа на контейнерных объектах связи или энергообеспечения (4 сборных электрода по 6 м). ZZ-000-636 — заземлитель для монтажа на контейнерных объектах связи или энергообеспечения (6 сборных электрода по 6 м).   Глубинный заземлитель (комплекты ZZ-000-015  и ZZ-000-030) Традиционный заземлитель (комплект ZZ-000-045) Специальный заземлитель (комплекты ZZ-000-424  и ZZ-000-636) Малое количество вертикальных электродов, установленных на большую глубину Большое количество вертикальных электродов, установленных на небольшую глубину Монтаж заземления для контейнерных объектов     Комплектация       Индивидуальная комплектация Готовые комплекты модульного заземления ZANDZ — это универсальное решение для типовых случаев. При необходимости в состав комплекта можно включить любое требуемое количество комплектующих (индивидуальные комплекты поставляются под заказ).   Купить Модульное заземление ZANDZ можно приобрести и в виде готовых комплектов, и в виде отдельных комплектующих. Весь ассортимент с действующими ценами представлен в удобном интернет-магазине на отдельной странице «Купить заземление».

Комплектующие Увеличить фото Штырь заземления омедненный резьбовой (D14; 1,5 м) Это стальной тянутый стержень диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью. Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву — механическую роль. Штыри обладают высоким пределом прочности на разрыв 600 Н/мм² и могут быть погружены в грунт при помощи отбойного молотка на большую глубину (до 40 метров). Толщина медного покрытия составляет не менее 0.250 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Особенно это важно на резьбе, где более тонкий слой меди будет полностью разрушен от нагрузок и трения с муфтой во время заглубления. Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет). По краям методом накатки нанесена резьба для их взаимного соединения с помощью соединительной муфты.   Подробная информация о технологии производства и испытаниях покрытия представлена на отдельной странице.   Увеличить фото   Муфта соединительная резьбовая Латунная муфта предназначена для соединения штырей друг с другом. Она изготовлена таким образом, чтобы штыри соприкасались друг с другом в самом центре муфты и движущая энергия, необходимая заглублению штырей в почву, муфте не передавалась. Таким образом не происходит «рассеивания» ударного импульса и также снимает с муфты механическую нагрузку.   Увеличить фото   Наконечник стартовый Остроконечный стальной наконечник упрощает заглубление штырей в твердый грунт.   Увеличить фото   Головка направляющая для насадки на отбойный молоток Предназначена для упрощения процесса заглубления штырей заземления, а также для повышения безопасности работы как человека, так и инструмента. При монтаже головка крепится к штырю заземления через соединительную муфту. Размеры головки подобраны таким образом, чтобы движущая сила не повредила муфту, т.е. ударный импульс передается непосредственно штырю, минуя ее.   Увеличить фото   Зажим для подключения проводника Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять омедненный штырь с заземляющим проводником — круглым проводом либо полосой (шириной до 40 мм). Возможно безопасное использование стального и оцинкованного проводника — для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью. Для предотвращения самоотвинчивания резьбовых соединений «болт-гайка» используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.   Увеличить фото   Смазка токопроводящая Применяется для уменьшения электрического сопротивления между штырями и муфтой, а также дополнительной защиты торцов штырей (в муфте) от коррозии. Смазка также используется для направляющей головки, облегчая ее снятие после заглубления очередного штыря. Во время монтажа смазка наносится на резьбу деталей.   Увеличить фото   Лента гидроизоляционная Лента используется для защиты соединения штыря с заземляющим проводником от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и механических свойств в течении многих лет. Изготовлена из нетканого синтетического волокнистого материала, пропитанного и покрытого нейтральным составом на основе насыщенного нефтяного углеводорода (петролатум) и инертного кремнийсодержащего наполнителя. Остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высокогерметичная в отношении воды, водяного пара и газа. С помощью этой ленты предохраняются только зажимы для подключения проводника.   Увеличить фото   Насадка на отбойный молоток Стальная насадка с подкаленным бойком передает усилие отбойного молотка на направляющую головку (на монтируемые штыри). Адаптирована для работы с отбойными молотками с посадочным местом SDS-Max.     Дополнительные элементы Увеличить фото Проводник заземляющий (ПВ-1 25 мм²) Медный одножильный, многопроволочный и многожильный проводник сечением от 4 до 185 мм² в ПВХ изоляции используется для соединения заземлителя с объектом (ГЗШ в щите). Проводник поставляется метражом и в готовых бухтах по 3/5/10 метров (ZZ-500-103 / ZZ-500-105 / ZZ-500-110), опрессованных с одного конца наконечником с отверстием под болт D8 для присоединения к ГЗШ в щите. Габариты и цены всех поставляемых кабелей смотрите на отдельной странице.     Увеличить фото Проволока омедненная стальная (D 8 мм / S 50 мм²) Проволока применяется в качестве молниеприёмников и токоотводов. Качество и внешний вид чистой меди — по меньшей цене!     Увеличить фото Проволока омедненная стальная (D 10 мм / S 80 мм²) Проволока применяется в качестве заземляющего проводника. Качество и внешний вид чистой меди — по меньшей цене!     Увеличить фото Колодец инспекционный (пластиковый) Пластиковый колодец используется для облегчения доступа к месту соединения электрода (штыря) и заземляющего проводника. Устанавливается над местом соединения на одном уровне с грунтом.     Увеличить фото Колодец инспекционный для всех типов грунта (пластик) Полипропиленовый колодец необходим для обеспечения доступа к месту контакта заземляющего электрода (штыря заземления) и заземляющего проводника. Устанавливается над местом соединения на одном уровне с грунтом.     Увеличить фото Устройство для выпрямления Устройство для выпрямления предназначено для выравнивания проволоки диаметром от 6 до 10 мм и полосы заземления шириной от 20 до 45 мм и толщиной от 3 до 4 мм.     Увеличить фото Полосогиб ручной Полосогиб ручной предназначен для гибки полосы заземления шириной до 40 мм и толщиной до 8 мм и проволоки диаметром до 10 мм.

www.zandz.ru

Модульно-штыревое заземление

В последнее время модульное заземление начинает пользоваться значительной популярностью. Если вы также планируете установить модульно-штыревое заземление, тогда помните, что сложность работ в этом случае значительно сократится.

Если рассмотреть этот вариант более детально, тогда можно сказать о том, что он практически ничем не уступает другим системам. После изучения этой статьи вы узнаете, как сделать модельно-штыревое заземление своими руками. Также вы сможете найти информацию про основные преимущества этой системы.

Конструктивные особенности

На данный момент многие люди, даже и не знают, что представляет собою подобная система. Если изучить систему, тогда можно сказать о том, что она состоит из стальных полуторометровых штырей, которые в дальнейшем будут обрабатываться медью и соединяться с помощью специальных муфт. Также в комплекте системы вы сможете встретить специальные зажимы, с помощью которых будет происходить соединение горизонтальных и вертикальных контуров. Ниже вы сможете рассмотреть схему модульного заземления:

Модульно-штыревая система может устанавливаться следующим образом: на верхнюю часть штыря будет монтироваться специальная посадочная площадка, которая также должна будет соединяться с муфтой. На нижнюю часть конструкции будет устанавливаться специальный наконечник. Эта насадка вам может потребоваться для передачи силы вибромолота.

Во время приобретения наконечников вы сможете заметить, что они могут иметь определенные разновидности. Их область применения в большинстве случаев будет зависеть именно от грунта, в котором они будут использоваться.

Кроме этого, к комплекту также в обязательном порядке должна будет прилагаться специальная электропроводящая жидкая паста. Ее основным назначением считается защита от коррозии, а также постоянная поддержка электрического сопротивления во время эксплуатации. Наносить подобную пасту вам необходимо будет на все болтовые соединения, которые будут располагаться в вашей конструкции.

Этапы монтажа

Принцип установки подобного вида заземления считается достаточно простым. Сначала на первый штырь вам потребуется надеть специальный наконечник. Перед установкой подобного штыря вам потребуется нанести токопроводящую пасту. На другой конец, вам также потребуется навинтить соединительную муфту и обработать ее антикоррозийной пастой. Затем уже будет накручиваться специальная площадка для приложения сил вибромолота.

Теперь готовое модульно-штыревое заземление необходимо поместить в заранее подготовленную яму. Затем вибромолот потребуется подключить к сети и поставить его к площадке стержня. Таким образом штырь сможет погрузиться в грунт на всю длину. Единственное, что потребуется запомнить так это то, что необходимо просто оставить 20 см. После этого вам потребуется замерить сопротивление готовой конструкции. Для этого вам потребуется снять посадочную площадку и присоединить специальный прибор.

Когда первый стержень будет располагаться в земле на всю длину, тогда посадочная насадка будет сниматься и через соединительную муфту монтируется на другой штырь. В конструкции также будет присутствовать специальный зажим, который в дальнейшем сможет удерживать штырь в вертикальном положении и будет подниматься по установленному устройству вверх. На готовую конструкцию снова необходимо установить соединительную муфту и вибромолот, а затем следует повторить весь процесс. Если вам будет интересно, тогда также можете прочесть, как организовать правильное заземление в частном доме.

После установки каждого вертикального стержня потребуется проверять сопротивление растеканию. Установка штырей будет происходить до тех пор, пока вы не добьетесь необходимого сопротивления. На рисунке ниже вы сможете увидеть схему изменения сопротивления в зависимости от длины.

Затем потребуется соединить горизонтальный заземлитель и вертикальный проводник. Чтобы справиться с подобной задачей необходимо к концу стержня, что выступает из земли крепить латунный зажим и присоединить горизонтальный заземлитель. В конструкции между штырем и горизонтальным кабелем будет размещаться специальная пластинка, которая в дальнейшем сможет защитить готовую конструкцию от коррозии. Когда система будет полностью подсоединена, то места сварки потребуется обработать специальной клейкой лентой.

Основные преимущества и недостатки

Модульно-штыревое заземление на сегодняшний день может иметь определенные плюсы и минусы. Если систему сравнить со стандартным заземлением, тогда с уверенностью можно сказать, что она будет иметь следующие достоинства:

1. Простоту в установке.
2. Система занимает небольшую территорию.
3. Монтаж необходимо осуществлять с минимальным количеством работников.
4. Установку можно выполнить без проведения сварочных работ.
5. Заземление можно будет считать полностью устойчивым к коррозии, так как оно будет обрабатываться специальным покрытием.
6. Вбить систему не составляет никакого труда.
7. Все элементы этой конструкции изготовляются производственным путем.

В этой системе теперь также можно встретить и минусы. Основным минусом считается стоимость этой системы. Но несмотря на этот недостаток ее можно считать достаточно выгодной. Если перейти на современный рынок, тогда можно с уверенностью сказать о том, что здесь будет присутствовать просто огромное количество разнообразных конструкций. Именно поэтому вам потребуется выбрать то, что подойдет лучше всего.

Дополнительная информация

Чтобы сделать штыревое заземление своими руками вам потребуется оформить определенный пакет документов. Основными документами, которые вам могут потребоваться являются: протокол измерений, акт скрытых работ, а также паспорт монтажа со схемой. Эти документы обязательно должны находится у владельца дома.

Теперь вы можете посмотреть видео, на котором рассказано, как выполнить монтаж штыревого заземлителя отбойным молотком.

Надеемся, что эта информация была полезной и теперь вы точно знаете, что такое модульно-штыревое заземление и основные его преимущества.

как измерить сопротивление контура заземления.

dekormyhome.ru

Система заземления: модульное заземление

Назначение модульно-штыревого заземления.

Заземление позволяет отвести аварийный ток в землю, устраняя любой риск для людей. Заземление в сочетание с УЗО служит для отключения электропитания в случае возникновения утечки тока, которая может оказаться на токопроводящих частях электрооборудования.

Известно, что ток выбирает пути наименьшего сопротивления. По этой причине, необходимо качественное заземление. Выполнение электромонтажных работ по заземлению, повышает вероятность того, что ток пойдет не через тело человека, а через заземляющий проводник.

На сегодняшний день, эффективным заземляющим устройством остается модульно-штыревое заземление (модульное заземление), с помощью которого можно достичь почти идеального сопротивления, менее 1 Ома.

Где используется конструкция модульно-штыревого заземления?

Конструкция заземлителей широко используется на этапах нового строительства, реконструкций, технического перевооружения объектов энергетики, связи, промышленности сельского хозяйства, коттеджей и т.д.

Преимущества модульно-штыревого заземления

•  Возможность создания заземляющих устройств с низким сопротивлением протекания тока в грунтах с высоким удельным сопротивлением.
• Постоянное рабочее состояние заземляющего устройства, не зависящее от сезонного изменения климатических условий и содержания влаги.
• Высокая устойчивость к коррозии.
• Просты и удобны с точки зрения монтажа.
• Срок службы заземлителей: обмедненый стержень-30 лет, нержавеющая сталь-50 лет.

Модульное заземление. Видео.

Системы заземлений: TN-C, TN-C-S, TN-S,TT,IT.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Устройство заземления. Виды и особенности. Правила и монтаж

Большая часть домов в нашей стране оснащена системой электропередач, не имеющей заземления, по старому образцу. Необходимо помнить, что работа современных бытовых устройств без наличия заземляющего контура способствует возникновению в их деятельности различных неисправностей, и, как следствие, выходу из строя. Владельцам домов приходится самостоятельно производить устройство заземления, которое необходимо для создания электробезопасности.

Основной задачей заземления является отключение напряжения сети при возникновении утечки тока. Это может быть выражено в виде прикосновения человека к токоведущим частям, повреждения изоляции электрических проводов. Другой, не менее важной функцией заземления является создание нормальных условий для работы бытовых электрических устройств.

Некоторые устройства требуют кроме заземляющего контакта в розетке, еще и прямого подключения к шине заземления. Для этого имеются специальные зажимы.

Например, микроволновая печь может создавать фон, опасный для человека, если ее не подключить напрямую к заземляющей шине. На задней стенке корпуса печи может находиться специальная клемма для заземления. А если прикоснуться влажными руками к стиральной машине без заземления, то руки может неприятно щипать. Решить эту проблему можно только, подключив «землю» на корпус стиральной машины. С электрической духовкой ситуация похожа на предыдущие случаи.

Также своеобразно реагирует на наличие заземления бытовой компьютер. Если сделать заземление на корпус системного блока, то может повыситься скорость Интернета, и исчезнут всевозможные зависания.

Не менее важным является устройство заземления в частных домах. Тем более, если дом деревянный. Все дело в возможных ударах молнии. На частных усадьбах много различных частей, которые притягивают молнии: скважины, трубы, колодцы и т. д. При отсутствии молниеотвода и контура заземления, удар молнии с большой вероятностью может привести к пожару. Обычно в сельской местности нет пожарной части, или она удалена, поэтому жилые и подсобные помещения могут пострадать или полностью выгореть за короткий срок. Вместе с заземлением рекомендуется выполнять устройство молниеотвода.

Правила устройство заземления

Искусственные системы заземления используют в случаях, когда естественные элементы заземления не удовлетворяют правилам. В качестве естественных элементов могут служить водопроводные стальные трубы, находящиеся в земле, артезианские скважины, элементы зданий из металла, соединенные с землей и т.п.

Запрещается применять бензопроводы, нефтепроводы и газопроводные трубы в виде естественных заземлителей.

Для самодельных элементов заземления рекомендуется использовать металлический уголок 50 х 50 мм, в длину 3 метра. Эти отрезки забивают в землю в траншее, имеющей глубину 0,7 метра. При этом оставляют 10 см отрезков над дном. К ним приваривают проложенный в траншее стальной пруток диаметром от 10 до 16 мм, либо стальную полосу аналогичного сечения по всему контуру объекта.

По правилам в электрических установках до 1000 вольт сопротивление контура заземления должно быть не выше 4 Ом. Для установок более 1000 вольт сопротивление заземления должно быть не выше 0,5 Ом.

Варианты и особенности

Всего существует 6 систем заземления, но в частных постройках используется чаще всего 2 схемы: TN — C — S и TT. В последнее время популярна первая из этих систем. В ней имеется глухозаземленная нейтраль. Шина РЕ и нейтраль N проводится одним проводом РЕN, на входе в здание устройство заземления разделяется на отдельные ветки.

В такой схеме защита осуществляется электрическими автоматами, при этом не обязательно монтировать устройства защитного отключения. Недостатком такой схемы можно назвать следующий момент. Если повреждается проводник РЕN между подстанцией и домом, то на шине заземления в доме возникнет напряжение фазы. При этом оно не отключается никакой защитой. В связи с этим правила требуют обязательное наличие механической защиты проводника РЕN, и резервное заземление на столбах через каждые 200 метров.

Однако, в селах электрические сети в основном не удовлетворяют этим требованиям. Поэтому целесообразно применять схему ТТ. Эту схему лучше применять для отдельных построек, имеющих грунтовый пол, так как есть вероятность прикосновения сразу к заземлению и грунту, что опасно при схеме TN – C — S.

Отличие состоит в том, что «земля» идет на щит от индивидуального заземления, а не от подстанции. Эта система более устойчива к возникновению повреждений защитного проводника, но требует обязательной установки устройства защитного отключения. Иначе не будет защиты от удара током. Поэтому правила называют такую схему резервной.

Монтаж заземления

Устройство заземления существует двух видов, отличающиеся способом монтажа и свойствами материалов. Один вид состоит из модульной штыревой конструкции заводского исполнения с несколькими электродами, а второй вид выполняется самостоятельно из кусков металлопроката. Эти виды отличаются заглубленными частями, а надземная часть и проводники аналогичны друг другу.

Устройство заземления приобретенное в торговой сети, имеет свои преимущества:

• Продается комплектом, элементы набора разработаны специалистами с соблюдением всех требований правил, изготовлены на заводском оборудовании.
• Не требуются сварочные работы, и почти не нужны земляные работы.
• Дает возможность углубиться в землю на значительную глубину с получением малого сопротивления всего устройства заземления.

Устройство заземления заводского исполнения имеет недостаток это высокая стоимость набора.

Материалы и инструменты

Заземлители, изготовленные самостоятельно, должны быть выполнены из оцинкованного металлопроката: прутка, уголка, либо трубы.

Купленные наборы состоят из омедненных штырей с резьбой. Они соединяются муфтами из латуни. Провод заземления соединяется со штырем зажимом из нержавейки с применением специальной пасты. Заземлители запрещается смазывать или окрашивать.

При выборе сечения проката необходимо учесть тот факт, что при воздействии коррозии со временем сечение уменьшится.

Наименьшие сечения проката выбираются:

• Оцинкованный пруток – 6 мм.
• Пруток из металла без покрытия – 10 мм.
• Прямоугольный прокат – 48 мм².

Штыри соединяют полосой, проволокой или уголком. Ими подводят заземление до электрического щита. Размеры соединяющего проката: пруток – диаметром 5 мм, прямоугольный профиль – 24 мм².

Сечение провода заземления в здании не должно быть меньше сечения провода фазы. К этим проводникам имеются требования по диаметру жил:

• Алюминиевый без изоляции – 6 мм.
• Медный без изоляции – 4 мм.
• Изолированный алюминиевый – 2,5 мм.
• Изолированный медный – 1,5 мм.

Для соединения всех проводников заземления нужно применять заземляющие шины, выполненные из электротехнической бронзы. По схеме ТТ элементы щита крепятся на стенку ящика.

Заземлители, изготовленные самостоятельно, забивают в землю кувалдой, а заводские элементы с помощью отбойного молотка. В обоих вариантах целесообразно использовать стремянку. Прокат из черного металла сваривается ручной сваркой.

Земляные работы

Заземлители располагают от фундамента на расстоянии 1 метра. Размечается контур заземления в виде треугольника, окружности или линии. Расстояние между штырями должно быть не менее 1,2 м. Рекомендуется сделать треугольник с 3-метровой стороной, и длиной штырей 3 метра.

Затем копают траншею глубиной 0,8 м. Ее ширина должна быть удобной для сварки проводников. Чаще всего делают траншею шириной 0,7 м.

Подготовка электрода (штыря)

Электрод заостряется с помощью болгарки. Если металлопрокат, бывший в употреблении, то необходимо его очистить от старого покрытия. На штырь заводского исполнения навинчивается острая головка, место соединения смазывается специальной пастой.

Заглубление электродов

Электроды забивают в землю с помощью кувалды. Начинать удары лучше, находясь на стремянке или подмостьях. При мягком металле удары наносят через деревянные бруски. Штыри забиваются не до конца, над поверхностью дна оставляют 10-20 см для выполнения соединения с контуром.

Заводские электроды забивают отбойным молотком. После заглубления штыря, на него навинчивают муфту и другой заземлитель. Далее процесс повторяют до достижения необходимой глубины.

Соединение электродов

Штыри обычно соединяют полосой 40 х 4 мм. Для проката из черного металла используют сварочное соединение, так как болты быстро подвергнутся коррозии, что увеличит сопротивление контура. Сваривать необходимо качественным швом.

Заземление от готового контура проводится полосой к дому, загибается и крепится на фундаменте. На краю полосы приваривают болт для крепления провода от щита.

На последний электрод монтируется крепежный хомут и закрепляется провод. Зажим герметизируют специальной лентой.

Засыпка траншеи

Для засыпания траншеи целесообразно использовать плотную однородную почву.

Устройство заземления, приобретенное в магазине, с одним штырем, может иметь в комплекте пластмассовый колодец для ревизии.

Проведение в щит

Распределительный щит фиксируется на стене здания, кроме мест с высокой влажностью. Сквозь стены провод проводят с применением трубных гильз. В щитке провод заземления соединяется с заземляющей шиной, установленной на корпусе щита, болтовым соединением.

Сопротивление заземления проверяют мультиметром. Если оно оказывается больше 4 Ом, то нужно увеличить число электродов. На разъем шины заземления также подключаются провода заземления в желтой изоляции, которые приходят в щит от потребителей. При присоединении светильников, розеток, различных устройств желтые провода заземления также подключают к своим клеммам. Например, в розетках такая клемма с винтом расположена в центре.

Похожие темы:



electrosam.ru
