Швеллер 10 размеры вес – Вес швеллера 10П – вес 1 метра, расчет веса.
размеры, вес и марка стали по ГОСТ
Абсолютно все предприятия, которые занимаются изготовлением строительных деталей, должны придерживаться общепринятых стандартов. Производство швеллеров не является исключением. Его сортамент очень широк и каждый профиль предназначен для определенного использования.
Применение

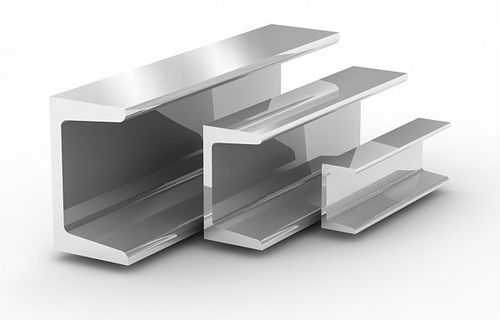

Прежде чем говорить о конкретном швеллере, необходимо понять, что такое швеллер. Швеллер это специальное металлическое изделие, которое в огромном количестве используется в строительстве для придания большей прочности каркасам и сооружениям. На следующем фото можно более детально рассмотреть швеллер.

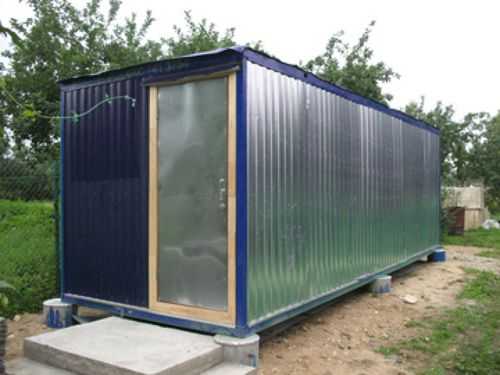

Швеллер 10 популярен среди многих сфер производства:
- В строительстве, как укрепление и возведение конструкций из бетона. Так же швеллер 10 мм усиливает жесткость сооружений и делает их более устойчивыми.
- Машиностроение.
- Станкостроение.
Швеллер 10 мм позволяет укреплять конструкции из металла, делая их безопасными. Так же может использоваться в качестве главного вида несущего каркаса, для создания опор. Изделие может быть использовано, как отдельная деталь либо же при помощи сварки собирается в одно сооружение.
Производство швеллеров
В настоящее время изготовлением швеллеров занимаются множество предприятий согласно ГОСТ 8240-97. Но все, же при покупке необходимо лично удостовериться в качестве продукции и наличие ГОСТ. Так как в плохом случае могут возникнуть неприятные последствия и дефекты при эксплуатации здания. В результате сооружение может получиться ненадежным или же вовсе опасным и хрупким.
Швеллеры производятся из сплавов с добавлением различных марок стали. Сплавы отличаются технологией и материалами изготовления, что позволяет в дальнейшем построить надежную конструкцию. Обычно добавляется конструкционная углеродистая и низколегированная сталь. Стали отличаются химическим составом и для того, что бы их не спутать, специально придуманы различные марки стали. Так сталь имеет марки ст3пс и 09Г2С. Химический состав очень многообразен и содержит в себе множество разных металлов. Так же помимо этого в производстве используется черный металл или алюминий.
Разновидность швеллеров изготовленных по ГОСТ 8240-97 велика и имеет обозначения для того, что бы можно было легко понять способ приготовления. Так, например:
- «П»- 10П швеллер у данной детали полки параллельны основанию.
- «У»- Расположение полок под углом к основанию.
- «С»- специальный. В ГОСТ нет принятых размеров такого швеллера. Очень часто такой вид швеллера производиться по заказу клиента, который сам устанавливает определенные параметры.
- «Л»- легкий швеллер. При производстве добавляются только легкие металлы, к примеру, алюминий.
- «Э» эконом вариант. Производство осуществляется строго по ГОСТ, но в качестве материала используется меньшее количество металла.
- «В» швеллер применяется только для машиностроения или вагоностроения.
- «Т» изделие для тракторов.

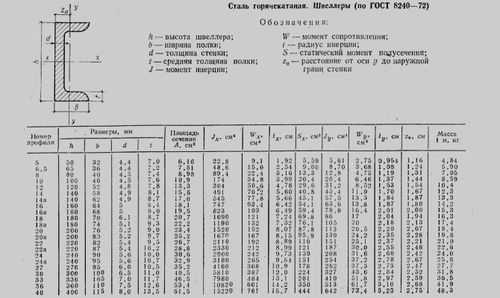

Для более детального изучения можно посмотреть следующее фото.
Все разнообразие швеллеров отличается способами производства:
- Метод горячекатаного проката.
- Метод холоднокатаного проката или гнутого.
- Специальный.
Производство швеллера 110 осуществляется методом горячей прокатки. Все это можно найти в ГОСТ 8240-97.
Размеры швеллера 10
Как уже было сказано выше, производство швеллеров 10 производиться в соответствии с ГОСТ 8240-97. Универсальным размером швеллера 10 является 9 метров. Однако всегда есть возможность сделать индивидуальный заказ, который соответственно будет обозначен специальной буквой.
Технические характеристики швеллера 10мм
Швеллер имеет изогнутую форму внутреннего сечения буквой «П». За счет большой жесткости изделие выдерживает огромные нагрузки.
Швеллер 10 метров имеет следующие размеры:
- Высота полки 100 мм.
- Ширина 46 мм.
- Ширина стенок 4,5 мм.
- Толщина полок 7,6 мм.
- Длина граней 10 см.
Вес швеллера №10
Несмотря на то, что швеллер в своем составе имеет сплав, он получается очень прочным. Швеллер 10 метров имеет небольшую массу на один погонный метр. Это главное преимущество, по которому изделие имеет большую популярность. Вес 1 метра швеллера 10 составляет 8,6 кг.
Особенности швеллера 10 мм
В связи с тем, что швеллеры производятся строго по ГОСТ, то весь сортамент обладает рядом преимуществ и особенностей. В обязательном порядке весь сортамент проходит проверку и сертификацию.
Данный вид швеллеров можно отнести к общему пользованию. Благодаря малому весу очень удобно и легко производить работы на высоте. Так же изделие устойчиво к коррозии.
Швеллер 10 ГОСТ является общепринятой инструкцией по представленному разнообразию. Все эти принятые стандарты должны учитываться каждым предприятием, которое производит такой швеллер. Если при изготовлении соблюдены все требования вышеуказанного документа, то можно получить идеальное металлическое изделие, которое можно будет эксплуатировать.
metall.trubygid.ru

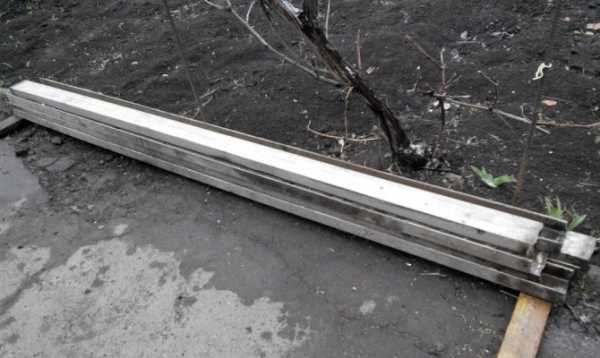

Каков вес 1 метра у швеллера 10?
Швеллер №10 или балка П-образного профиля разных типов широко применяется в различных областях промышленности и народного хозяйства.
Это один из самых ходовых размеров, такой швеллер изготавливается из стали и бывает:
- горячей прокатки,
- гнутый с равными и неравными полками,
- горячекатаный специальный для тракторостроения,
- горячекатаный для вагоностроения,
- горячекатаный для вагонеток (с отогнутой полкой).
Изготавливается швеллер из самых различных марок углеродистой и низколегированной стали, но строго по ГОСТу. Для швеллеров наличествует целый ряд ГОСТов с указанием их размеров, веса и других характеристик.
Швеллер с уклоном внутренних граней полок (У)
Серия У по ГОСТ 8240-97 так именуется из-за формы полок, которые выполнены в виде трапеций, где внешняя грань — перпендикулярна полке, а внутренние грани расположены под углом. Такая форма придает повышенную прочность У-образному швеллеру на изгиб и кручение, а вес швеллера немного уменьшается.
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (У) | 8,594 |
Швеллер с параллельными гранями полок (Э)
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (Э) | 8,594 |
Швеллер с параллельными гранями полок (П)
Один из двух видов самых популярных швеллеров шириной 100мм, выпускаемых промышленностью. Назван так за характерную форму сечения, напоминающую букву П, при этом его полки параллельны между собой, а угол между ними и полкой составляет 90 градусов. Характеристики швеллера 10П регулируются ГОСТ 8240-97, где указаны все его размеры, допустимые нагрузки и вес.
| Марка | Вес 1 метра, кг |
|---|---|
| 10 (П) | 8,595 |
Кроме трех вышеуказанных, других видов швеллеров №10 не производится, но разделяют на продукцию обычной (серия В) и повышенной точности (серии А, Б).
Типоразмер швеллера №10 входит в группу самых популярных размеров, наряду с №№: 12, 16, 20.
к оглавлению ↑Погонный вес швеллера
Для расчета веса одного погонного метра швеллера необходимо знать следующие величины:
- площадь сечения швеллера,
- плотность металла, из которого изготовлен швеллер.
Сечение швеллера рассчитывается как сумма площадей его стенки и полок. Проще всего произвести расчеты данной величины для швеллера с параллельным расположением элементов конструкции.
Вес швеллера сильно зависит от высоты стенок. Например, для швеллера 10 диапазон веса находится между 3 и 12,7 кг веса, в зависимости от габаритов. А толщина стенок, в данном случае, может различаться в 4 раза — от 40мм до 160мм.
В ГОСТ за плотность стали
Разница между ними в чистоте от примесей, она составляет допустимое содержание серы и фосфора до:
- 0,05% для «Ст»,
- 0,035% для «Сталь»,
- 0,025% для «А»,
- 0,015% для «Ш».
Помимо примесей сплавы легированных сталей могут содержать и специально добавленные компоненты, например, никель, хром и т.д. Их доля может доходить до половины состава металла, что тоже нужно учитывать при определении плотности металла, осуществляя поиск этой величины по соответствующему сортаменту.
Так как вес мы считаем в сантиметрах кубических, то переводим длину 1 погонного метра в сантиметры:
1 м = 100 см
Теперь, чтобы узнать объем фигуры, нужно умножить площадь сечения швеллера на длину. Давайте произведем этот расчет для швеллера 10П (площадь поперечного сечения узнаем из таблицы 2 ГОСТ 8240-97):
10,90 * 100 = 1090 см3
Вычисляем вес швеллера 10, для этого возьмем популярную марку стали Ст3пс (сталь конструкционная углеродистая обыкновенного качества), широко применяемую для изготовления данного швеллера. Ее плотность = 7850 кг/м3 или те самые, 7,85 г/см3 по ГОСТу, вычисляем:
1090 см3 * 7,85 г/см3 = 8556,5 г или 8,5567 кг
stroymetcon.ru
Швеллер горячекатаный 10 П длина 6м, 11,7м
Высота (h), мм: 100
Ширина полки (b), мм: 46
Толщина полки (t), мм: 7,6
Длина: 6м, 11,7м
Масса 1 м, кг: 8,59
Метров в тонне: 116,4
ГОСТ: ГОСТ 8240-89
Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.
Выпускаются следующие виды горячекатаных швеллеров:
- с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
- с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.
Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.

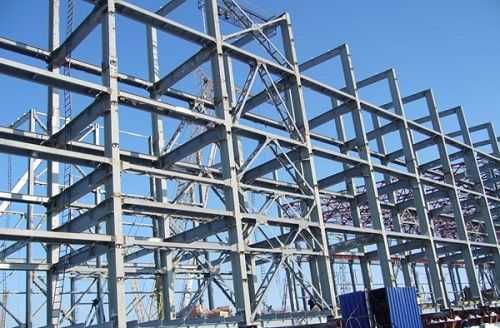

Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.
Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.
| Наименование | Стоимость | Наличие |
| Швеллер горячекатаный 10 П длина 6м, 11,7м | уточняйте | В наличии |
Размеры, масса и количество метров в тонне швеллера горячекатаного
| Наименование | h | b | s | t | Масса 1 м, кг | Метров в тонне |
| Швеллер горячекатаный 5 П длина 6м, 11,7м | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 5 П н/д | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 6,5 П длина 6м, 11,7м | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 6,5 П н/д | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 8 У длина 6м, 11,7м | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 8 У н/д | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 10 П длина 6м, 11,7м | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 10 П н/д | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 12 У длина 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 12 П длина 6м, 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 14 У длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 14 П длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 16 У длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 16 П длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 18 У длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 18 П длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 20 У длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 20 П длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 22 У длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 22 П длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 24 У длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 24 П длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 27 У длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 27 П длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 30 У длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 30 П длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 40 У длина 11,5м | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |
metallbase.com
Швеллер 10 – все характеристики и ГОСТы горячекатаного изделия + Видео
Швеллер 10 – так обозначают стальную горячекатаную продукцию, производимую по ГОСТу 8240-97 и еще нескольким стандартам, в которых указаны технические условия и требования к ее изготовлению. Профиль такого типоразмера просто незаменим в малонагруженных строительных сооружениях (например, в тех же гаражах и частных домах) и в прочих стальных конструкциях (в смотровых площадках и их опорах, в качестве поперечных и продольных ребер жесткости). Такая востребованность швеллера 10 обусловлена его техническими характеристиками – достаточной прочностью при его малом массе и размерах в поперечном сечении.
1 Особенности и виды горячекатаных изделий с профилем № 10
Как указано выше, швеллер 10 производят по ГОСТ 8240. Весь прокат этого стандарта (то есть всех типоразмеров) отличается от любых других изделий швеллерного сечения. Все различия, в том числе по способу изготовления, относительно подробно изложены в первой главе статьи о швеллере № 16. В этом же материале также дано описание внешних и прочих особенностей рассматриваемого швеллерного проката № 10.
Стандарт 8240, являясь ГОСТом сортамента, регламентирует виды и перечень типоразмеров производимых по нему изделий с соответствующими размерами и площадью сечения (в поперечнике), весом 1 метра, длиной, допустимыми предельными отклонениями от этих величин и другими характеристиками, зависящими от этих параметров.
Швеллер стальной горячекатаный
Рекомендуем ознакомиться
И согласно ГОСТ 8240 рассматриваемый швеллер 10 – это все изделия данного стандарта, изготовляемые с высотой профиля (стенки) 100 мм. В общей сложности производится 3 вида (серии) швеллерного проката № 10, деление на которые произведено по геометрическим размерам и форме сечения профиля в поперечнике:
- У – продукция, внутренние грани полок которой имеют уклон;
- П – продукция, грани полок которой параллельны;
- Э – так называемые экономичные швеллеры, грани полок которых параллельны.
Соответственно и обозначаются эти серии изделий: швеллер 10У, 10П и 10Э.
2 Вес и размеры швеллеров по сериям – ГОСТ 8240
Ниже будут приведены только основные характеристики: вес швеллера № 10 и размеры его сечения в поперечнике. Все остальные параметры, регламентируемые стандартом 8240, представлены в соответствующих материалах сайта. То есть необходимо ознакомиться со статьей «Швеллерный прокат ГОСТ 8240».
Вес и размер швеллеров
Высота профиля № 10, как указывалось ранее, 100 мм. Все остальные размеры швеллера 10 по сериям:
| Серии швеллера № 10 | Размеры сечения в поперечнике (кроме высоты), мм | ||||
| Ширина полки | Толщина полки | Толщина стенки | Радиус закругления между стенкой и полками с внутренней стороны | Радиус закругления на кромке полки | |
| не более | |||||
| 10У | 46 | 7,6 | 4,5 | 7 | 3 |
| 10П | 46 | 7,6 | 4,5 | 7 | 4 |
| 10Э | 46 | 7,6 | 4,2 | 9 | 3 |
Вес швеллеров (то есть одного их погонного метра) серий 10 У и 10 П одинаковый – 8,59 кг. Вес швеллера серии 10 Э – 8,47 кг.
3 Технические требования к изготовлению – все о марках стали и качестве
Если, помимо характеристик, представленных в стандарте 8240, необходимо выяснить другие параметры и свойства швеллера № 10, то следует обратиться к другим ГОСТам, которые являются нормативными документами по техническим условиям к изготовлению этого вида проката, а также ряда иной металлопродукции. В этих стандартах указаны марки стали, физико-механические (прочностные) и другие характеристики, включая требования к качеству готовых изделий. Причем все эти требования одинаковы для всех серий горячекатаного изделия швеллер 10.
Технические требования к изготовлению швеллеров
На прокат стандарта 8240 в общей сложности распространяется не один, а семь ГОСТов технических условий. То есть по 1-му на определенные достаточно широкие области применения и способы использования швеллера. И, соответственно, в каждом из этих ГОСТов все вышеуказанные характеристики (стали, прочность) определенные, и отличаются от установленных в других шести стандартах технических условий. Впрочем, это сразу станет понятно после ознакомления со списком этих ГОСТов:
- 535-2005 – по нему производят стальную продукцию общего и специализированного применения, изготовляемую из углеродистой, имеющей обыкновенное качество стали;
- 27772-2015 – распространяется на прокат, используемый для возведения стальных строительных и других конструкций и применяемый также для иных целей;
- 19281-2014 – на стальные металлоизделия повышенной прочности, выполненные из качественных нелегированных либо низколегированных сталей и используемые для изготовления разнообразных конструкций;
- 5521-93 и Р 52927-2015 – на стальные металлоизделия, применяемые для постройки судов и прочих морских и речных сооружений и конструкций различного климатического исполнения и назначения;
- 6713-91 и Р 55374-2012 – на стальную металлопродукцию для мостов и различных их конструкций.
