Швеллер 16П, размеры, вес, отличия |

Весьма востребован в частном строительстве швеллер 16П. Размеры и вес его рассмотрим в первую очередь.

Почему интересен именно этот сорт проката? Да потому что он очень широко применяется при строительстве зданий, в том числе и малоэтажных. Он идет на сооружение колонн, прогонов, перекрытий и т.д. Более крупные размеры – это уже за пределами интересов застройщика.

Что нужно знать в первую очередь? Конечно, размеры швеллера 16П, длину хлыстов, вес и цену.

Этот прокат знаком каждому. Визуально он представляет собой горячекатанный профиль в виде буквы «П» в сечении. Причем маркировка 16П означает, что полки изделия параллельные, а 16у — с уклоном.

Единый стандарт изготовления — ГОСТ 8240.

Сразу стоит отметить, что исключительно горячекатанные швеллеры имеют маркировку, которая обозначает не только типоразмер, но и соответствует высоте данного профиля (если делать замер между внешними плоскостями полок).

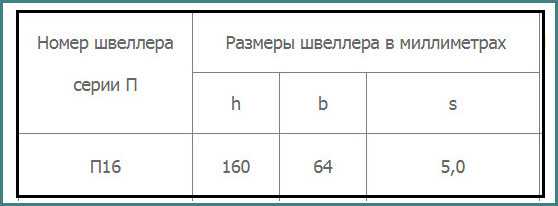

Итак, регламентированные размеры швеллера 16П

Основные значения таковы.

Это стандартная маркировка и цифровые данные.

Кроме того, имеются и дополнительные параметры.

В сумме с основными обозначения будут выглядеть так:

Масса 1 метра равна 14,2 кг. Теперь мы, пожалуй, озвучили все необходимые размеры и иные параметры нашего швеллера 16П.

Каковы значения стандартной длины изделия?

Длина товара бывает:

  • мерная;
  • мерная с 5% (от общей массы партии) немерной;
  • мерная кратная;
  • она же с 5% немерной;
  • немерная;
  • фиксированной длины.

В продаже можно встретить хлысты длиной 2000-12000 мм.

Таковы основные размеры стандартного швеллера 16П. Но имеются и допуски. Обеспечит абсолютно четкие параметры в производстве не так легко. Поэтому ГОСТом 8240 регламентируются и максимальные отклонения по длине от регламентированных значений (только для кратной и мерной длины).

  1. Для проката длиной 2000-8000 мм — +40 мм.
  2. Для швеллера длиннее 8000 — не более 100 мм.

Существует и разрешение на отклонение по весу. Например, для единичного экземпляра профиля — ±6%, для всей партии — ±4% (при этом следует помнить, что швеллер 16П идет на отгрузку, будучи упакованным в пачки весом 4,5-8 тонн).

Egor11

stroydombystro.ru

Швеллер 16 толщина стенки. Швеллер 16: размеры и особенности использования

    сколько весит 1 метр, размеры, масса по ГОСТ 8240-97

    Швеллер (ГОСТ 8240-97) – это специальное металлическое изделие, которое очень широко используется в строительстве для придания большей прочности и надежности, возводимым каркасам и сооружениям.

    Швеллер

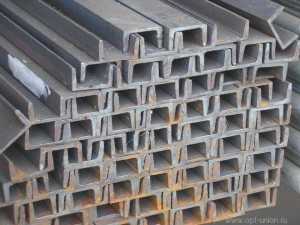

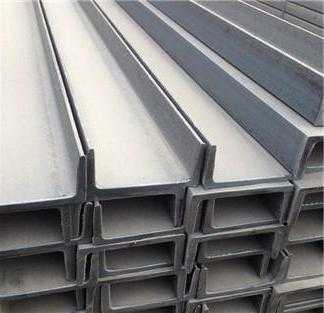

    На фото можно рассмотреть внешний вид швеллера 16мм.

    Сортамент швеллеров огромный и каждый профиль предназначен для специального использования и назначения.

    Преимущества швеллера 16

    Швеллер 16 имеет большой спрос во многих отраслях промышленности, таких как:

  1. Строительство.Швеллер повышает устойчивость и надежность различных сооружений и каркасов. Так же используется в качестве опор, сооружения металлической колонны, возведение ж/д мостов.
  2. Машиностроение.Швеллер 16 может выдерживать огромные поперечные нагрузки, благодаря этому это дает возможность для использования в этой сфере.
  3. Вагоностроение.
  4. Тяжелая промышленность.

Благодаря тому, что швеллер 16 имеет большую прочность, и устойчивость необходимость данного профиля набирает популярность во многих сферах промышленности. Швеллер 16 можно использовать для сборки сооружений. Так как изделие имеет небольшую массу его можно использовать для постройки крыш различных зданий.

Производство швеллера 16

В настоящее время производством швеллеров занимаются многие предприятия согласно ГОСТ 8240-97. Но лучше необходимо лично проверить качество продукции и наличие сертификата соответствия. Так как можно попасть в весьма неприятную ситуацию. К примеру, при эксплуатации здания могут появиться большие дефекты или вовсе это привет к поломке конструкции.

В качестве материала используют сплавы с добавлением конструкционной углеродистой и низколегированной стали. Сплавы сильно различаются по химическому составу и для того, что бы их было легче отличить, были придуманы специальные маркировки. Так первая маркируется ст2пс, а вторая сталь ст3сп. В своем химическом составе они имеют большое количество разных металлов. Помимо этого может использоваться и черный металл.

pellete.ru

Швеллер 16 мм – Цены, свойства, размеры

Швеллер 16 вес одного метра, разновидности



Стандарт 8240-97 предполагает разные виды типоразмеров. Они делятся по форме полок, бывают:






Надпись «16П» означает, что высота металлоизделия равна 16 см, а полки располагаются параллельно друг другу. На продукции встречается специальные индексы «а» и «б», обозначающие первый дополнительный мощный типоразмер и более мощный, соответственно. Они же именуются классами точности. Имеется класс «в», обозначающий обычный уровень точности. Цена швеллера 16 разных маркировок отличается.






Серии горячекатанных профилей бывают экономичные, легкие и специальные. Они дополняются соответствующими маркировками «Э», «Л» и «С». Последняя маркировка «С» обозначает следующее: заказчик вправе самостоятельно выбрать размеры изделия «под себя».



Масса швеллера 16 одного погонного метра равна 15,3 кг, метров в одной тонне – 65,36 м. Отклонения по весу не должны превышать +3-5%. Номинальная стандартная ширина изделия равна 160 мм.



Каковы выгодные отличия типоразмера?



Купить швеллер – значит значительно усилить возводящуюся конструкцию, сэкономить денежные средства на последующие ремонтные работы. Профилированный металлопрокат хорош стойкостью к нескольким типам разнонаправленных нагрузок. Как результат его применения – солидно повышается надежность строения. Его прочность превосходит только двутавровая балка.



Типоразмеры изготавливаются из сплавов металлов. Добавляется углеродистая и низколегированная сталь. Заводы выпускают швеллеры 16 по разным ценам за метр. Это обуславливается различным химическим составом изделия. Для этого же и были придуманы маркировки металлоизделий. По ним заказчику легче выбрать тип в зависимости от конкретной задачи.



Главные сферы примения



  1. Строительство. Благодаря модели 16 удается повысить прочность постройки, надежность разных каркасов, сооружений, элементов крыш. Если есть необходимость усиления частей строения, швеллер здесь окажет незаменимую помощь. Опоры, мосты, колонны – здесь типоразмер находит активное применение.


  2. Машиностроение. Металлоизделие способно выдерживать огромные поперечные нагрузки.


  3. Строительство вагонов ж/д составов.


  4. Тяжелая промышленность.


Почему следует заказывать в «Сталь-Инвест»?



Мы работаем напрямую с заводом-изготовителем. Благодаря этому наши заказчики всегда имеют нужные партии швеллеров с низкими расценками. Позвонив по телефону +7 (863) 308-94-58, вы свяжетесь со специалистами «Сталь-Инвест», которые проконсультируют вас по типоразмеру 16, расскажут об отличиях швеллера 12, а также о преимуществах двутавровых балок.



Металлоизделия высокого качества для построек любых нужд, в совершенно любом объеме вы всегда можете заказать в «Сталь-Инвест».

stall-invest.ru

вес, размер, маркировка :: SYL.ru

Швеллеры – это монолитно-сварные металлические конструкции, которые используются при строительстве домов, фундаментов и несущих перекрытий. Они производятся в форме буквы П, могут быть горячего и холодного проката. Характеристики различных серий швеллеров должны соответствовать Госстандарту ГОСТ 8240-97.

В данном ГОСТе четко указана сфера применения различных типов металлоконструкций, форма, размеры, толщина, тип сварки, параметры изгиба и прочее. Как правило, данные параметры считаются справочными, но их всегда указывают при выборе конкретного металлопроката при проектировании домов.

Швеллер 16

Данная продукция металлопроката состоит из двух полок и стенки. Расположены эти элементы друг другу перпендикулярно по внешнему краю. Форма по внутренним стенкам может быть различной, в зависимости от модификации полок, которая имеет один из трех вариантов:

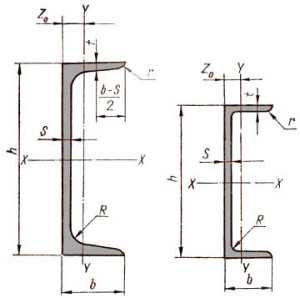

  • Швеллер 16У – это изделие, где полки расположены с уклоном внутренних граней.
  • Изделие 16П – с параллельным расположением полок друг другу.
  • Швеллер усиленный, где грани расположены параллельно (16аП), либо же находятся под уклоном (16аУ).

Швеллер (16 размеры) сечения имеет следующие:

Размер закругления внутреннего угла наклонных граней (радиус R) стандартный и равен 8,5 мм. Кроме того, существует еще один параметр – радиус закругления полки (r). Для серий с уклоном он составляет 3,5 мм, для изделий с полками параллельными больше – 5,0 мм.

Швеллер 16: размеры

Данный швеллер изготовлен горячекатаным способом и имеет четко указанную в стандартах ширину и высоту. Размеры изделия менять запрещено даже при индивидуальном строительстве, ведь тогда нарушаются физические и эксплуатационные параметры балки. Основные эксплуатационные параметры: ширина, высота и толщина.

Швеллер 16 размеры имеет следующие:

  1. Высота или длина стенки (h). Она составляет 16 см. От этого параметра зависят несущие характеристики, возможность применения швеллера для железобетонных перекрытий и при возведении зданий с большими эксплуатационными нагрузками.
  2. Ширина полки по внешней грани (b). Она может иметь размер 64 или 68 мм.

Маркировка швеллера

ГОСТ четко указывает способы маркировки швеллеров в зависимости от толщины и типа. Обозначения меняются также, если швеллер прямоугольный или с уклоном. Соответственно, прямоугольный швеллер 16 имеет букву П (параллельное расположение стенок), а с уклоном – У (расположение под уклоном). Рядом с буквой «У» указывается угол наклона стенки по отношению до центра полки. Он может быть любым, но не должен выходить за диапазон 4-10 %

Как посчитать вес погонного метра швеллера и сколько балок в тонне?

ГОСТ 8240-97 четко обозначает вес швеллера 16п, который обязательно соблюдается при производстве продукции. Допустимое отклонение фактического веса одного изделия от допустимого в нормах составляет до 6%. Но если производится крупная партия продукции, тогда конечный вес может иметь отклонение в любую сторону в пределах 4,5%.

Стандартный вес швеллера 16п составляет 14,22 кг на 1 метр. В тонне швеллера имеется 70,32 метра. Стандартный же вес швеллера с уклоном уже составляет 14,23 кг и в тонне будет 70,30 метров изделия.

Поэтому посчитать количество балок, которые поставляются заводом-производителем на место строительства, можно с помощью простых математических формул. Стандартная длина швеллера марки П – 2-12 метров.

По индивидуальному заказу могут производиться любые отрезки: более короткие балки либо длиннее максимальной величины. Вес одного швеллера можно узнать следующим образом: умножить вес одного метра балки на ее длину.

Узнать количество балок в одной тонне можно так: разделить общее число метров в одной тонне на длину одного профиля.

Швеллер класса Э и Л

Это легкая и экономичная серия фасонного металлопроката, которая отличается толщиной стенок (она немного меньше стандартной). Буквы означают: Э – экономичные (толщина стенки 4,7 мм, каждая полка имеет толщину 8,4 мм) и Л – легкие (стенка равна 3,4 мм, а каждая из полок 5,3 мм). Такой швеллер часто покупают при строительстве легких зданий и для ростверковых фундаментов, где нагрузка на единицу площади конструкции незначительная. Технические и эксплуатационные характеристики швеллеров классов Э и Л иные, как и масса готовой продукции.

При производстве используется сталь горячекатаная углеродистая марки 3. Если швеллер 16 нужно использовать при высокой влажности или возможно воздействие агрессивных сред, тогда при производстве применяется сталь марки 16 (09Г2С). Швеллер этого типа используются при строительстве мостов, дамб, в тяжелом машиностроении, в помещениях, где нужно получить высокие эксплуатационные характеристики и обеспечить большую нагрузку на несущие элементы.

Стоимость швеллеров 16 всех марок и типов зависит, как правило, от длины балки, типа стали и способа производства. Но цена за единицу продукции не может превышать стоимость, указанную в нормативных документах на швеллеры.

www.syl.ru

В чем разница между швеллером “У” и “П”?

Швеллер представляет собой небольшой предмет из металла, поперечное сечение которого образует букву «П». Поперечный срез стенки является перемычкой, а ножки – буквой «П». Основным предназначением является поддержка опорного механизма в строении, в производстве металлических конструкций в сфере строительства и промышленного производства. Конструкция изделия позволяет обеспечить высокую прочность к вертикальным нагрузкам.

Характеристика, классификация и различие изделий

Швеллер изготавливается с помощью прокатки металлических заготовок, для этого используют особые профессиональные станки. Для изготовления продукции используют только высококачественную сталь. Разделяют их по специальным видам:

  • для вагоностроения;
  • для автомобильного промышленного комплекса;
  • обычный.

По классу прочности их делят на:

  • высокий класса А;
  • повышенная точность класса Б;
  • обычный класс В.

По методу изготовления изделие делится:

  • стальные горячекатаные;
  • стальные гнутые равнополочные;
  • стальные гнутые неравнополочные;
  • стальные специальные.

В зависимости от точной прокатки, изделие различают:

  • У – с уклоном по внутренней грани полки;
  • П – параллельная грань полок;
  • Л – параллельная полка, легкая серия;
  • С – специальная.

Отличие швеллера «У» и «П» заключается в уклоне внутренних углов изделия. Изделие «У» имеет внутренний угол, сглаженный уклон, равный 90 градусов (чаще всего не выдерживает такой величины). Изделие «П» имеет внутренний угол с выдержанным углом 90 градусов.

Горячекатаное изделие изготавливают с помощью горячего проката металла. Изделие производится согласно ГОСТу 19425-74, осуществляют его в разрезе по сферам отраслей. Чаще всего его используют в сфере вагоностроения, например, для вагонеток. Тип и вес у изделий разные, средний вес П-изделия варьируется от 4,8 до 20 кг, вес измеряется в расчете на 1 метр изделия. Ширина изделия колеблется от 5 до 10 сантиметров, а длина – от 2 до 12 метров. В соответствии с ГОСТом могут быть весовые отклонения, не более 5% от физического веса.

Читайте также: Чем выгоднее утеплить крышу частного дома

Размер и тип изделия нанесен на изделие, промаркирован, состоит из цифрового и буквенного значения. Цифра обозначает расстояние между краями и гранью изделия, а буква указывает на то, под каким углом расположены полки изделия. Стоит отметить, что в самом изделии присутствует низкое содержание углерода и марганца, что позволяет сделать изделие более устойчивым и прочным к низким температурам. Эти качества дают изделию возможность не только служить долго, но сэкономить и увеличить надежность в эксплуатации конструкций. При выборе необходимого изделия специалисты советуют изучить классификационную таблицу.

Популярные виды изделий

Изделие типа 10: широко применяется в строительной, машиностроительной сферах; отличается высокими механическими качествами, применяется для больших стержневых конструкций, опорных, несущих механизмов в строительстве различных промышленных объектов.

Изделие типа 14: считается самым востребованным изделием в строительстве; широко применяется в строительстве различных конструкций с тяжелым армированием несущих деталей; задействован в строительной и машиностроительной сфере, бывает обычной точности и повышенной.

Изделие типа 20: благодаря своей высокой прочности и надежности, его используют в сложных конструкциях с высокой динамической, статической и циклической нагрузками. Его основная функция – это несущий механизм для усиления мостов, сложного армирования перекрытий в многоэтажных дома и в кровельных механизмах.

Сфера применения

В последнее время это изделие получило большую популярность в использовании. И это неудивительно. В строительной сфере это изделие просто незаменимо, оно дает не только прочность и надежность конструкции в целом, но и безопасность. При введении в эксплуатацию любого строительного объекта школа, административное здание или собственный дом, всегда используется специальный металлический уголок или швеллер. Непосредственно в самой конструкции его задача обеспечивать мощную поддержку для всех сложных частей. Специалисты советуют использовать его и в укладке фундамента, что дает большую прочность будущему объекту.

Еще это изделие широко применяют для осуществления перекрытий каркасов и для оборудования пандусов. Поэтому для обеспечения жесткости и устойчивости строения без него не обойтись. Помимо строительной сферы, он используется в автомобильной и вагоностроительной промышленности, в архитектурном и станкостроении. Благодаря тому, что изделие имеет прочный осевой изгиб, оно нашло свое применение практически во всех отраслях экономики.

Приобрести такое изделие можно в любом металлопрокатном производстве или металлобазе.

krovlyamoya.ru

Швеллер 18у и 18п разница. Швеллер горячекатаный 18 П длина 12м

Швеллер горячекатаный 18 П длина 12м



Высота (h), мм: 180Ширина полки (b), мм: 70Толщина стенки (s), мм: 5,1Толщина полки (t), мм: 8,7Длина: 12мМасса 1 м, кг: 16,3Метров в тонне: 61,3ГОСТ: ГОСТ 8240-89

Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.

Выпускаются следующие виды горячекатаных швеллеров:

  • с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
  • с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.

Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.

Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.

Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.

Наименование Стоимость Наличие
Швеллер горячекатаный 18 П длина 12м уточняйте В наличии

Размеры, масса и количество метров в тонне швеллера горячекатаного



Наименование h b s t Масса 1 м, кг Метров в тонне
Швеллер горячекатаный 5 П длина 6м, 11,7м 50 32 4,4 7 4,84 206,6
Швеллер горячекатаный 5 П н/д 50 32 4,4 7 4,84 206,6
Швеллер горячекатаный 6,5 П длина 6м, 11,7м 65 36 4,4 7,2 5,9 169,5
Швеллер горячекатаный 6,5 П н/д 65 36 4,4 7,2 5,9 169,5
Швеллер горячекатаный 8 У длина 6м, 11,7м 80 40 4,5 7,4 7,05 141,8
Швеллер горячекатаный 8 У н/д 80 40 4,5 7,4 7,05 141,8
Швеллер горячекатаный 10 П длина 6м, 11,7м 100 46 4,5 7,6 8,59 116,4
Швеллер горячекатаный 10 П н/д 100

pellete.ru

Швеллер 16 Главная

Швеллер 16 — это обычный швеллер, стандартный металлопрокат, имеющий характерную п-образную форму проката для швеллера, но указаны размеры ширины швеллера — они равняются 160 мм. То есть, более правильное название швеллера этого размера можно считать: швеллер 160 мм шириной или швеллер номер 16 (швеллера часто указывают по номерам, а номер швеллера равняется его ширине в сантиметрах). Однако, ширина швеллера 16 — это не единственный признак, описывающий такой вид швеллеров. Оказывается, что швеллера под номером 16 бывают разными. И совсем не зелёными, синими, красными, а отличающимися высотой полки и уклоном внутренних граней. Как это понять?

Есть два вида швеллера 16 , отличаются они друг от друга уклоном внутренних граней швеллера. Нагляднее это можно посмотреть на чертеже швеллера 16.

Чертёж швеллера 16

Первый вид швеллера 16 — модификация называется правильно: швеллер 16 с уклоном внутренних граней полок по ГОСТу 8240-72. Схема швеллера 16 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………

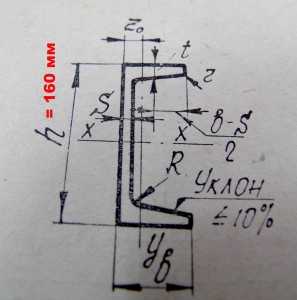

Чертёж швеллера 16

Второй вид швеллера 16 — модификация называется правильно: швеллер 16 с параллельными гранями полок по ГОСТу 8240-72. Схема швеллера 16 на фото. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………..

Но это ещё не всё, как я уже говори швеллер 16 может быть изготовлен с разной высотой полки, на чертеже высота полки швеллера обозначается буквой в.

Чертёж швеллера 16 полка 64

Так вот швеллер 16 имеющий ширину 160 мм выпускается либо с высотой полки 64 мм. На фото чертёж швеллера 16, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………………

Чертёж швеллера 16 полка 68

Либо с высотой полки 68 мм. На фото чертёж швеллера 16, с уклоном внутренних граней полок. ………………………………………………………………………………………………………………………………………………………………………………………………………..

Аналогичная история и для другого вида швеллера с шириной полки 160 мм, модификации с параллельными гранями, он тоже бывает двух вариантов изготовления: с высотой полки 64 и 68 мм.

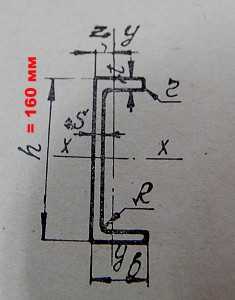

Чертёж швеллера 16 с параллельными гранями и высотой полки 64 мм.

На фото чертёж швеллера 16 с параллельными гранями и высотой полки 64 мм. …………………………………………………………………………………………………………………………………………………………………………………………………………………………

Чертёж швеллера 16 с параллельными гранями и высотой полки 68 мм.

На фото чертёж швеллера 16 с параллельными гранями и высотой полки 68 мм. ……………………………………………………………………………………………………………………………………………………………………………………………………………………………

Толщина швеллера 16 зависит от его модификации и на практике, когда мы говорим о толщине швеллера, то должны понимать, что обсуждаем толщину стенки его. На чертежах швеллера 16 приведенных выше, в начале статьи, мы видим что его толщина измеряется (продиктована ГОСТом) в двух местах. Это толщина стенки широкой полки швеллера (то, что мы называем шириной швеллера 16)  – S и толщина стенки узкой полки швеллера (то, что мы называем высотой швеллера 16) — t. Так вот, что касается конкретных значений толщины швеллера 16, то ГОСТом определены следующие величины.

Для швеллера 16 с уклоном внутренних граней, шириной 160 мм и высотой 64 мм, толщина швеллера определяется двумя величинами: S= 5 мм, t= 8.4 мм.

Для швеллера 16 с уклоном внутренних граней, шириной 160 мм и высотой 68 мм, толщина швеллера определяется двумя величинами: S= 5 мм, t= 9.0 мм.

Для швеллера 16 с параллельными гранями, шириной 160 мм и высотой 64 мм, толщина швеллера определяется двумя величинами: S= 5 мм, t= 8.4 мм.

Для швеллера 16 с параллельными гранями, шириной 160 мм и высотой 68 мм, толщина швеллера определяется двумя величинами: S= 5 мм, t= 9.0 мм.

То есть, как мы видим, не смотря на разную форму швеллеров 16, они достаточно хорошо унифицированы, что удобно и при изготовлении конструкций из швеллера и при оценке его веса. Однако, ВНИМАНИЕ!!! Когда мы называем толщину узкой стенки для швеллера 16 с уклоном внутренних граней полок, то толщина t оказывается условным, средним значением, выбранным примерно по середине грани полки. Ближе к концу узкой полки толщина швеллера уменьшается, а ближе к широкой полке возрастает. Смотри чертёж швеллера 16 — там понятно нарисовано.

Говоря о площади этого вида проката из металла, мы можем обсуждать либо площадь сечения швеллера 16, либо площадь поверхности швеллера 16. Часто спрашивают, зачем нужна площадь поверхности швеллера? Вроде бы при изготовлении конструкций она не очень важна, не учитывается в расчётах и не входит, как параметр в формулы. Это правда, но одним из этапов изготовления конструкций из швеллера 16, завершающим, является покраска металлоконструкций краской для защиты от коррозии. Швеллер 16 тут не исключение. А для проектирования и планирования работ по изготовлению металлоконструкции нам надо будет заранее составить и смету на покраску. Для этого и пригодится площадь поверхности швеллера (1 метра погонного), для того чтобы рассчитать площадь окраски швеллера. Площадь окраски швеллера, в свою очередь связана с расходом краски на единицу площади и сроками выполнения работ. Так что рассчитать площадь окраски швеллера 16, можно исходя из табличных данных по ГОСТу — площадь поверхности швеллера.

Но, гораздо чаще нам нужна площадь сечения швеллера 16. Замечу, что в зависимости от того, под каким углом выполняется сечение швеллера по отношению к его оси, мы получим совершенно разные значения площади сечения. На практике, обычно в расчётах и формулах используют только один вид сечения — поперечное. Когда сечение выполняется под углом 90 градусов к оси швеллера. Так вот, площадь поперечного сечения швеллера 16 зависит от конкретной модификации проката.

Для швеллера 16 с уклоном внутренних граней, шириной 160 мм и высотой 64 мм, площадь поперечного сечения швеллера составляет = 18.1 кв.см.

Для швеллера 16 с уклоном внутренних граней, шириной 160 мм и высотой 68 мм, площадь поперечного сечения швеллера составляет = 19.5 кв.см.

Для швеллера 16 с параллельными гранями, шириной 160 мм и высотой 64 мм, площадь поперечного сечения швеллера составляет = 18.1 кв.см.

Для швеллера 16 с параллельными гранями, шириной 160 мм и высотой 68 мм, площадь поперечного сечения швеллера составляет = 19.5 кв.см.

Обратимся снова к чертежам. Центр тяжести швеллера — это величина так же зависящая от конкретной модификации (формы) швеллера. Так, различают центр тяжести для всех видов швеллеров, то есть если мы имеем 4 разные формы швеллера, то для каждой из них центр тяжести будет другим. Посмотрим на чертеже и выписках из ГОСТа.

Вот, снова наш швеллер 16 с уклоном внутренних граней полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 16, шириной 160 мм и высотой 64 мм — центр тяжести равен — 1.80 см. А, для швеллера 16 с высотой 68 мм, центр тяжести будет равен — 2.00 см.

Вот, снова наш швеллер 16 с параллельными гранями полок. На чертеже в начале статьи, центр тяжести швеллера обозначается буквой — Z0. Видно хорошо? Для швеллера 16, шириной 160 мм и высотой 64 мм — центр тяжести равен — 1.97 см. А, для швеллера 16 с высотой 68 мм, центр тяжести будет равен — 2.19 см.

У швеллера есть несколько радиусов, значение которых так же определяется ГОСТом. Выделяют важные для расчётов и формул радиусы R и r. Смотри чертёж швеллера соответствующего вида. Теперь табличные значения радиуса швеллера для каждой его модификации.

Для швеллера 16 с уклоном внутренних граней полок, шириной 160 мм и высотой 64 мм радиус R и r соответственно равны 8.5 и 3.5 мм. А, для швеллера 16 с высотой 68 мм радиус R и соответственно равны 8.5 и 3.5 мм.

Для швеллера 16 с параллельными гранями полок, шириной 160 мм и высотой 64 мм радиус R и соответственно равны 8.5 и 5.0 мм. А, для швеллера 16 с высотой 68 мм радиус R и соответственно равны 8.5 и 5.0 мм.

Радиус инерции швеллера — это одна из величин, зависящих не только от формы его, но ещё и от выбранной оси координат. Как мы видим на фото чертежа швеллера 16, в машиностроении и проектировании металлоконструкций используют главным образом 2 оси: X-X и Y-Y, где X-X — это ось проходящая через середину широкой полки швеллера, перпендикулярно плоскости полки, а Y-Y ось проходящая через центр тяжести швеллера параллельно его широкой полке. Так вот значения радиусов инерции швеллера 16 для разных осей обозначаются соответственно названию каждой из осей: Rx и Ry.

Для швеллера 16 с уклоном внутренних граней полок, шириной 160 мм и высотой 64 мм радиус Rx и Ry соответственно равны 6.42 и 1.87 см. А, для швеллера 16 с высотой 68 мм радиус Rx и Ry соответственно равны 6.49 и 2.01 см.

Для швеллера 16 с параллельными гранями полок, шириной 160 мм и высотой 64 мм радиус Rx и Ry соответственно равны 6.44 и 2.0 см. А, для швеллера 16 с высотой 68 мм радиус Rx и Ry соответственно равны 59.5 и 2.15 см.

Когда задают вопрос — сколько весит швеллер 16, нужно уточнять, что же конкретно имеется в виду. Обычно, под вопросом: сколько весит швеллер 16 подразумевают немного другое, а именно: вес метра швеллера 16 (иначе, вес погонного метра швеллера, погонный вес швеллера, удельный вес швеллера, теоретический вес или расчётный, иногда называют табличный вес швеллера или вес швеллера по ГОСТу — всё это одно и то же). Действительно, как и для любых других видов металлопроката, для всех номеров швеллеров существуют стандартные табличные значения удельного веса одного метра погонного швеллера. Что касается именно веса швеллера 16 то масса одного метра (теоретический вес) зависит не от его формы, а от высоты. То есть, и швеллер 16 с параллельными гранями полок и швеллер 16 с уклоном внутренних граней полок весят одинаково, при одинаковой высоте швеллера.

Итак, ширина швеллера 160 мм. Если высота полки 64 мм, то удельный, теоретический вес швеллера 16 равен = 14.2 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 16 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.

Итак, ширина швеллера 160 мм. Если высота полки 68 мм, то удельный, теоретический вес швеллера 16 равен = 15.3 кг. Ещё раз обращаю ваше внимание, что имеется в виду то, сколько весит один погонный метр швеллера 16 по ГОСТу. Форма граней полок швеллера не играет роли, вес швеллера для обоих модификаций одинаков.
