Швеллер размеры | Таблица размеров швеллера 10, 12, 14, 16, 20, 22

Таблица размеров швеллера

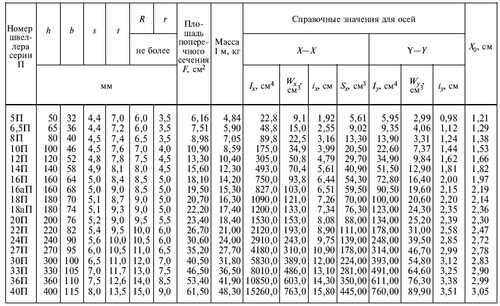

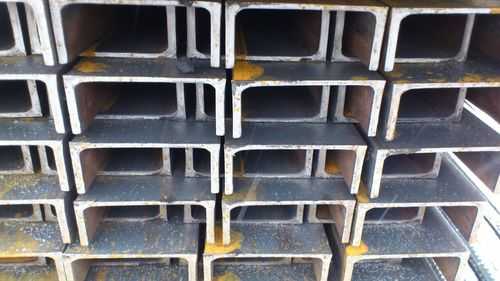

Швеллер горячекатаный стальной ГОСТ 8240-97

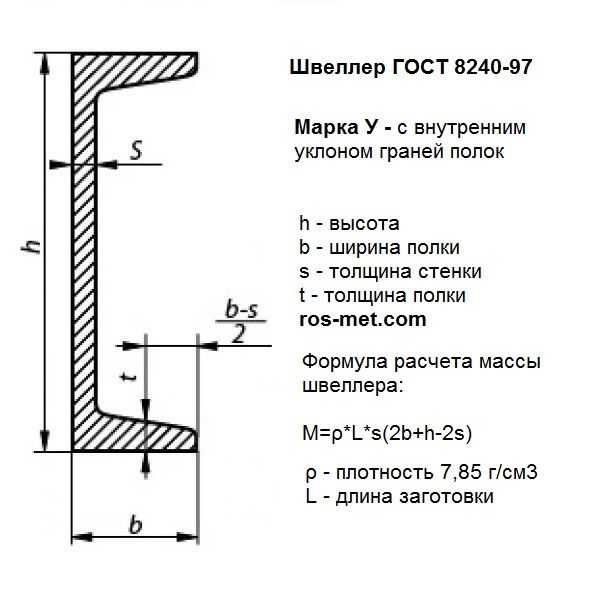

Параметры швеллера гк	h — высота	b — ширина полки	s — толщина стенки	t — толщина полки	Вес 1 мп, кг
Швеллер размер № 5	h=50 мм	b=32 мм	s=4,4 мм	t=7 мм	4,84
Швеллер размер № 6.5	h=65 мм	b=36 мм	s=4,4 мм	t=7,2 мм	5,9
Швеллер размер № 8	h=80 мм	b=40 мм	s=4,5 мм	t=7,4 мм	7,05
Швеллер размер № 10	h=100 мм	b=46 мм	s=4,5 мм	t=7,6 мм	8,59
Швеллер размер № 12	h=120 мм	b=52 мм	s=4,8 мм	t=7,8 мм	10,4
Швеллер размер № 14	h=140 мм	b=58 мм	s=4,9 мм	t=8,1 мм	12,3
Швеллер размер № 16	h=160 мм	b=64 мм	s=5,0 мм	t=8,4 мм	14,2
Швеллер размер № 18	h=180 мм	b=70 мм	s=5,1 мм	t=8,7 мм	16,3
Швеллер размер № 20	h=200 мм	b=76 мм	s=5,2 мм	t=9 мм	18,4
Швеллер размер № 22	h=220 мм	b=82 мм	s=5,2 мм	t=9,5 мм	21
Швеллер размер № 24	h=240 мм	b=90 мм	s=5,6 мм	t=10 мм	24
Швеллер размер № 27	h=270 мм	b=95 мм	s=6 мм	t=10,5 мм	27,7
Швеллер размер № 30	h=300 мм	b=100 мм	s=6,5 мм	t=11 мм	31,8
Швеллер размер № 40	h=400 мм	b=115 мм	s=8 мм	t=13,5 мм	48,3

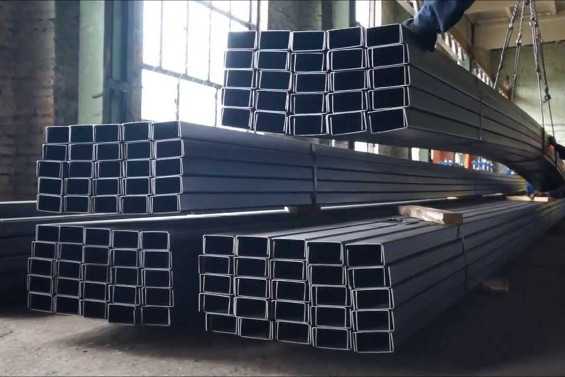

Швеллер гнутый

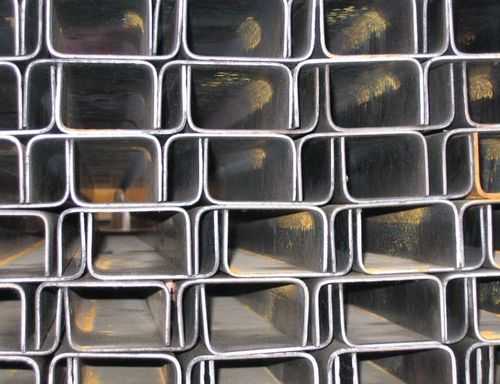

Швеллер гнутый гост 8278-83

50*40*3        12,0 м

60*32*2,5     12,0 м

60*32*4        10,0 м

80*32*4        10,0 м

80*60*4        11,5 м

100*50*3       11,5 м

120*50*3       11,5 м

120*60*4       11,5 м

120*60*5       11,7 м

160*80*4       11,7 м

Швеллер размеры

Швеллеры г/к стальные горячекатаные это прокат П или У — образного сечения. Швеллеры г/к делятся на 3 вида: швеллер горячекатаный с уклоном внутренних полок, с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатаный производится двух видов точности: повышенной точности-Б и обычной точности-В. Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их назначение и размеры. Швеллеры изготовляют длиной от 4 до 12 м и высотой от 5 до 40 мм. Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок, так как их размер позволяет создавать конструкции различных видов.

• Швеллеры из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних граней изготавливаются по ГОСТу 8240.
• Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изготавливаются по ГОСТу 5267.
• Швеллеры специальные для тракторов.
  обозначение Т — для тракторов изготавливаются по ГОСТу 5420

Узнать цены на швеллер в интернет магазине Металлобазы>>>

ros-met.com

Виды типовых и специализированных швеллеров + видео

Любое здание должно выдерживать расчетную нагрузку, в которую входит вес материалов, и для обеспечения высокой прочности и надежности конструкции чаще всего используются различные виды швеллеров.

1 Наиболее распространенные виды швеллеров

Очень часто в основе высотных зданий используются стальные балки в качестве несущего каркаса. При этом, чтобы не повышать нагрузку на фундамент, стальные элементы изготавливаются в виде металлопроката сложного сечения, что позволяет экономить металл и усиливает сопротивление балок на изгиб и растяжение. По большей части для усиления конструкций применяются различные виды швеллеров, из которых наиболее распространенными являются два: П-образный и с сечением в форме буквы Н. Первые делятся на продукты горячего и холодного проката, вторые бывают только горячекатаными, либо собираются методом сварки из двух Т-образных профилей.

Рекомендуем ознакомиться

Металлопрокат в форме буквы П является сортовым, и, в зависимости от способа изготовления, делится на несколько разновидностей. Горячекатаные профили узнаваемы по острым углам и бывают с расположенными параллельно или под уклоном внутренними плоскостями полок. По точности изготовления существует три категории: высокоточная «А», просто повышенная «Б» и обычная «В». Холоднокатаный швеллер, разновидности которого называют также гнутыми профилями (равнополочными и с полками разного размера), углов не имеет, вместо них имеются плавные изгибы. Для производства таких изделий металлопроката нужен специальный станок-листогиб. В качестве заготовки применяется лист горячекатанный.

Причисление Н-образных двутавров к швеллерам спорно, однако практикуется многими производителями. Как уже было сказано выше, это продукт технологии горячего проката, то есть также как и в случае с П-образным профилем, имеют место разновидности с параллельными и наклонными внутренними поверхностями полок, а также острые углы в сечении. В качестве материалов используются углеродистые и низколегированные стали, чугун, а также алюминий для специализированных изделий. Химический состав сталей должен соответствовать ГОСТ 380.

2 Типы швеллеров и их маркировки

У каждого из перечисленных продуктов проката имеется сортамент, согласно которому выбрать нужный вариант не составляет трудности. Однако прежде нужно определить, какой именно профиль вам понадобится для той или иной сферы использования. Именно для этой цели существуют маркировки, как буквенные, так и цифровые, по которым можно заранее узнать, какими свойствами обладают интересующие вас типы швеллеров.

К примеру, те же горячекатаные профили отмечаются буквой «П», если внутренние поверхности полок параллельны, и буквой «У» – если плоскости имеют уклон.

Рекомендуется основывать свой выбор на цифровой маркировке, которая по большей части сопровождает буквенную – различные числовые значения обозначают расстояние между полками. Иными словами, если вы увидите швеллер большого размера с маркировкой 24, будьте уверены, промежуток между внешними поверхностями полок равен 24 сантиметрам.

Все типоразмеры стандартизированы согласно ГОСТ с разбивкой по классам «П» и «У», то есть, с делением на профили с параллельными полками и расположенными под уклоном. По таблицам вы можете определить зависимость массы погонного метра швеллера от его ширины.

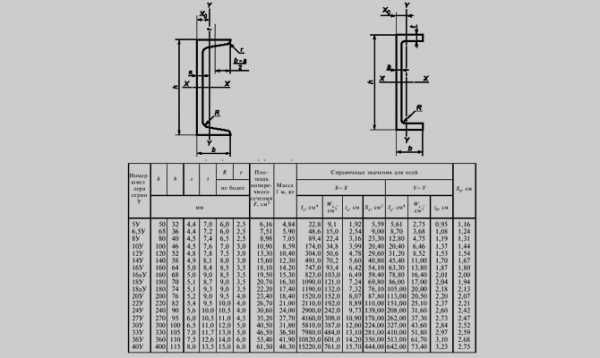

Швеллер с параллельными плоскостями полок ГОСТ 8240-83 и с уклоном внутренних поверхностей ГОСТ 8240-89

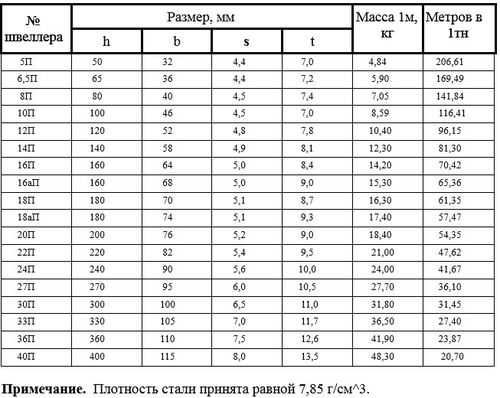

Номер швеллера	Масса 1 метра в кг	Метров в тонне
5	4.84	206.6
6.5	5.9	169.5
8	7.05	141.8
10	8.59	116.4
12	10.4	96.2
14	12.3	81.3
16	14.2	70.4
18	16.3	61.3
20	18.4	54.3
22	21	47.6
24	24	41.7
30	31.8	31.4

Осталось только рассказать о специализированных маркировках. К таковым в первую очередь относится буква «С», которой обозначаются изделия, выпущенные на заказ, то есть, вне стандарта. Соответственно, вышеуказанная буква значит не что иное, как «специальные» профили. Существуют швеллеры, не рассчитанные на большую нагрузку, а пригодные как часть армирующего пояса для здания, такие профили носят маркировку «Л», что значит «легкие». И, наконец, изделия, полки которых несколько тоньше, чем положено по стандарту, называют экономичными (поскольку на них расходуется меньше металла) и обозначают буквой «Э».

Что касается длины, которая немаловажна при выборе швеллера для решения определенной задачи, то и здесь не обошлось без стандартизации, хотя и менее строго. Существует три категории данного параметра:

1. мерной длины,
2. кратной мерной;
3. немерной.

Два первых варианта подразумевают отсутствие отклонений в длине более чем на 40 миллиметров для швеллеров от 2 до 8 метров. Кривизна же не должна превышать 0,2 % от длины профиля. К немерным изделиям нет подобных требований. Что же касается стандартов, согласно ГОСТ выпускаются швеллеры от 2 до 12 метров.

3 Где и какие швеллеры используются

Первое и основное назначение рассматриваемого нами металлопроката – балки перекрытий, усиление подъездных лестниц, сейсмоустойчивые каркасы и армирующие пояса зданий. Пригодность швеллера для решения той или иной задачи зависит от металла, из которого изготовлено изделие. Так, сплавы черных металлов не способны выдержать высокие нагрузки, поэтому для увеличения несущей способности стен и перекрытий используются стальные швеллеры, причем, чаще всего, горячекатанные.

Гнутые профили пригодны для легких конструкций и как декоративные элементы, срывающие различные коммуникации, а также в качестве направляющих для движущихся механизмов (рольставни) и предметов (раздвижные двери и ворота).

Алюминиевые изделия, получаемые путем прессования-штамповки, также отлично подходят для сборки легких конструкций, также они используются в качестве элементов стыка различных балок, как детали облицовочных каркасов и для создания предметов интерьера. В частности, те самые направляющие профили, которые необходимы для монтажа гипсокартона, сайдинга и алюпана тоже, по сути, являются швеллерами, правда, облегченными, к которым нельзя прилагать большие нагрузки.

Поскольку вы приобретаете металлопрокат, уже имея представление о его будущем использовании, ориентируйтесь по цифровой маркировке. Изделия с малыми значениями (от двух до восьми включительно) часто являются заменой уголкам, особенно там, где нужно сваривать балки квадратного сечения. Профили с маркировками 10 и 12, которые производятся без дополнительной термообработки, используются как армирующие элементы конструкций, причем, уже начиная с марки 12П швеллеры можно использовать для легких мостов. Металлопрокат со значением 20 и выше пригоден для конструкций, подвергающихся динамическим воздействиям. Профили марки 40П используются уже для возведения тяжелых каркасов многоэтажных зданий и для больших мостов.

Очень важно знать, какие бывают швеллера, которые производятся специально под заказ, Специализированные профили обычно применяются в машиностроении, в частности при изготовлении автомобилей с маркировкой «С» по ГОСТ 19425-74 и вагонов с маркировкой «В» – ГОСТ 5267.1-90. Длина их варьируется от 2 до 13 метров и может быть большей. Отдельные продукты металлопроката предназначаются для подвесных путей, необходимых для движения кареток подъемных устройств, такие швеллеры обозначаются буквой «М».

tutmet.ru

швеллер 20: размеры,описание,характеристики,параметры,изготовление ,фото | Строительные материалы

Размеры гнутых неравнополочных швеллеров 20, ГОСТ 8281-80
Номер	h (мм)	bxb1 (мм)	s (мм)
20	200 (мм)	50х30 (мм)	4 (мм)

Изготовление швеллера 20

Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.

В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно.  В химическом составе сплавы имеют множество разных металлов (например, алюминий).

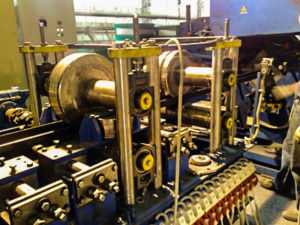

Производители швеллера 20П указанного типа используют горячекатаную методику для выпуска материалов. Суть технологии в том, что сырье проходит несколько этапов деформации механическим путем, которая проводится на специальном стане. Оборудование оснащается рядом прокатывающих установок, которые последовательно изменяют геометрию металла до приобретения им необходимого профиля. При настройке систем руководствуются конечными показателями размерностей, за исключением значений радиусов скругления полок с внутренней стороны, кромок полок и угла между их поверхностями. Данные параметры выставляются с учетом правильного построения калибров.

Отличие данной технологии от альтернатив в том, что перед началом профилирования заготовка швеллера 20П проходит этап разогрева до высокой температуры. Точные показатели зависят от выбранного металла, то есть уровня, при котором он прогревается до состояния повышенной пластичности. На этом этапе сырью придается качество, позволяющее производителю швеллера 20П исключить возникновение внутренних напряжений в структуре, а также снизить износ рабочих элементов систем и число этапов профилирования.

После достижения заданной отметки начинается обработка металлической заготовки. Она последовательно проходит через валки, которые с каждым шагом придают геометрию, более близкую к требуемому результату. На выходе с вальцов стальная деталь приобретает форму типового размера.

За счет прогрева, структура металла получается равномерной, нагрузку такие материалы держат лучше альтернатив. Не требуется дополнительная температурная обработка для снижения внутренних напряжений изделия. Однако, в сравнении с аналогами, цены швеллера 20П оказываются выше, так как этапы выпуска, в частности, разогрев до необходимой отметки, требуют затрат значительных ресурсов.

Сортамент швеллера 20

Сортамент швеллеров велик и имеет специальные буквенные обозначения для того, чтобы не перепутать и с легкостью узнать способ производства:

1. «П»- швеллер 20П имеет параллельные грани полок.
2. «У»- внутренние грани полок расположены под углом.
3. «С» — специальный швеллер. В ГОСТ не прописаны определение параметры данного изделия. Так как подобные швеллеры изготавливаются под заказ, и клиент сам устанавливает нужные ему параметры.
4.  «Л»- легкий. Изготовление осуществляется по ГОСТ, но в процессе производства будут добавлены только легкие металлы.
5. «Э»- экономный швеллер. Используется меньше металла при производстве.
6. «В»- такой швеллер используется только для строения машин или вагонов.
7. «Т» металлическое изделие, которое нашло свое применение для тракторов.

Все швеллеры производятся несколькими способами:

1. Метод горячего проката.
2. Холодного проката или гнутый швеллер.
3. Специальный способ.

Швеллер 20 может изготавливаться методом горячего проката. Процесс производства более детально описан в ГОСТ 8240-97.

Размеры швеллера 20

Исходя из вышеописанного, изготовление швеллера 20 происходит с соблюдением ГОСТ. Стандартным размером швеллера 20 является 20 метров. Но всегда можно заказать швеллер с нужными параметрами. Такой швеллер обозначается специальной маркировкой в виде буквы «С».

Технические характеристики швеллера 20

Рассматриваемое изделие является более тяжелым, нежели швеллер 16П, например, потому параметры выше по прочностным характеристикам, но и масса компонентов возросла. Выпуск продукции ведется с опорой на требования нормативного документа государственного уровня на швеллер 20П ГОСТ 8240, который вступил в силу в 1997 году и с тех пор не претерпел серьезных переработок.

Ширина проката соответствует 200 мм и указывается в маркировке в сантиметрах, то есть поделенной на 10. Высота полок равняется 76 мм, при этом элементы имеют толщину, равную 9,0 мм. Толщина стенки напротив, равномерна по всей протяженности, за исключением скругленных оснований на переходах в полки, равняется значение – 5,2 мм. Внешние углы профиля прямые, а внутренние имеют скругление, за счет этого продукция получает большую жесткость и прочность, в сравнении с таким аналогом, как гнутый швеллер, у которого оба угла закруглены. Значение радиуса с внутренней части приравнивается к 9,5 мм. Кромки полок изделия так же закруглены с внутренней стороны детали, радиус равен 5,5 мм.

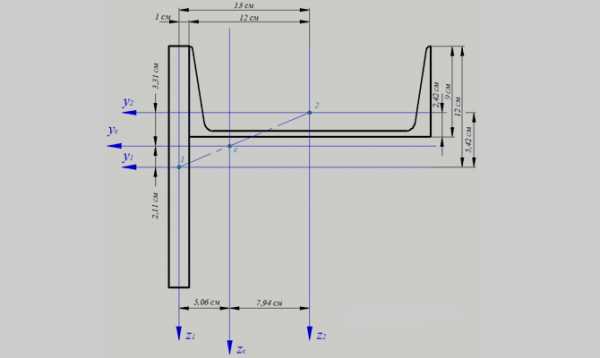

Существуют и прочие аспекты для швеллера 20 ГОСТ 8240, которые оцениваются скорее в процессе проектирования и имеют значение больше для экспертного сообщества металлургической сферы и закупающих материалы инженеров:

• площадь сечения компонента в поперечном направлении соответствует 23,4 см²
• моменты инерции по осям Х и У равны соответственно 1530 см⁴; и 134 см⁴;
• моменты сопротивления по тем же направления приравниваются к 153 см³ и 25,2 см³;
• радиус инерции равен 8,08 и 2,39 см для оси Х и У;
• статический момент полусечения приравнивается к отметке 88 см³.

Прежде чем купить швеллер 20П стоит учесть еще два аспекта, которые уместно знать, как рядовым строителям при реализации бытовых проектов, так и представителям профессионального сообщества. Первый из них – это масса погонного метра, а второй – цены швеллера 20П. Во втором случае речь идет о значительном разбросе, который зависит от региона и параметров продукции, связанных с возможностями выпускающей компании. Важно учитывать, что на стоимость действует достаточно выраженная сезонность, то есть при завершении строительного сезона цены швеллера 20 незначительно падают, а с его началом растут, обычно в пределах 10 процентов.

Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.

Швеллер 20 имеет следующие технические параметры:

1. Высота полки 200мм.
2. Ширина 76мм.
3. Толщина стенок швеллера 5.2мм.
4. Толщина полок 9мм.
5. Поперечное сечение 24мм^2.
6. Радиус внутренних закруглений 9.5мм.

На фото можно посмотреть швеллер 20мм.

Вес швеллера 20

Вопреки тому, что в составе швеллера присутствует сплав, деталь получается прочной и мало весит. Швеллер 20 имеет маленькую массу на один погонный метр. Это главный плюс, благодаря которому швеллер пользуется огромным спросом среди строителей. Вес 1 метра швеллера 20 составляет 18,40 кг.

Преимущества швеллера 20

1. Материал отвечает все требованиям прочности.
2. Швеллер 20 придает большую жесткость.
3. Не подвергается деформации и коррозии.
4. Небольшая масса, благодаря чему работа с деталью не представляет сложностей, даже на высоте.

Швеллер 20 ГОСТ представляет собой стандартную инструкцию по предложенному сортаменту. Каждое предприятие должно соответствовать ГОСТ. В таком случае в результате получается идеальный швеллер, который можно без опасений использовать в любой в сфере производства.

9.5 мм

2.30 cм

5.2 мм

200 мм

9.0 мм

76 мм

Размеры швеллера 20П

Купить швеллер 20 можно различных типов, которые распространяются и на весь сортамент продукции в целом. Распространенные группы следующие:

• продукция, отличающаяся наличием уклона между полками. Маркируются такие материалы литерой У, например, швеллер 20У, и отличаются наличием угла между элементами конструкции и вертикалью. Удобно использовать такие изделия в качестве направляющих, так как геометрия обеспечивает надежную поддержку для роликов и аналогичных систем;
• вторая группа имеет обозначение П, входит в нее и рассматриваемое изделие. Производители швеллера 20П создают материалы этого класса с параллельными полками. Такие изделия имеют большую жесткость, если усилие прикладывается к площадке, так как деформации мешают полки, потому в строительной сфере и машиностроении продукция нашла широкое применение, в том числе в виде несущих элементов;
• третий класс маркируется Э, то есть экономичные изделия, грани которых параллельны. Название серия получила за счет того, что цены швеллера 20 этого класса оказываются доступнее аналогов. Достигается этот фактор за счет снижения затрат металла при выпуске профиля, очевидно, что страдают от этого в первую очередь несущие характеристики, потому прокат гарантированно работает в условиях с меньшими постоянными/переменными воздействиями. Для серьезных нагрузок стоит купить швеллер 20П;
• схожей по характеристикам можно назвать категорию Л, то есть легкие профили. Компоненты конструкций облегчены, что делает их разумным решением при необходимости придать системе высокую прочность при экономии веса;
• производители швеллера 20 так же выпускают материалы с маркировкой С, то есть специальную продукцию. Данные компоненты имеют уклон внутренних граней, что роднит их с классом У. По этой причине сечение в поперечном направлении у отмеченных групп схоже, аналогичным образом общие черты имеют профили П, Э и Л. Уклон полок для специального типа и У соответствует разбросу от 4 до 10 процентов.

Помимо приведенных классов существует разделение по точности прокатки. Купить швеллер 20 можно высокой точности профилирования и повышенной, группа А и Б соответственно. От показателя зависит строгость допустимых отклонений от табличных параметров, а значит надежность при эксплуатации. Материал лучше поддается расчетам несущей способности при проектировании, так как выше вероятность соблюдения оптимального уровня. За характеристики приходится расплачиваться повышением цены швеллера 20 П.

Отдельного внимания заслуживает сортамент проката, согласно нормативам стандарта, можно купить швеллер 20 П, а так же различные типовые размеры шириной от 50 до 400 мм с полками от 32 до 115 мм.





building-ooo.ru

характеристики, размеры и вес по ГОСТ



Швеллер – популярный строительный материал. Его широко используют в ряде отраслей производства. Швеллер дает возможность возводить конструкции, которые способны выдерживать существенные нагрузки. Однако для того, чтобы конструкция могла выполнять свои функции, нужно точно знать собственный вес швеллера: это позволяет просчитать как параметры фундамента под нее, так и комплектацию самого сооружения.

Вес швеллера позволяет просчитать параметры

Требования, предъявляемые к материалу, изложены в ГОСТ 8240-89, а также в ГОСТ 8240-97. Таблицы, содержащие нужные данные, приведены ниже.

Виды швеллера

Элементы выполняются в нескольких видах, имеющие разные формы, размеры, а соответственно, и массу. Швеллер разделяют на такие категории.

• У. Профиль имеет полки с уклоном на внутренних гранях.
• П. Балки, у которых грани параллельны. Бывают нескольких разновидностей, в том числе экономичные и легкие.
• С – специфические.

Факторы, влияющие на массу профиля

Вес швеллера зависит от нескольких параметров.

• Высота стенок. Она может колебаться между 40 и 160 мм.
• Толщина стенок. Меняется в пределах 2-6 мм.
• Материал, из которого выполнен швеллер. Чаще всего элементы изготавливаются из стали, но могут быть произведены и из алюминия. В этом случае масса профиля будет в несколько раз меньше, чем стального с идентичными параметрами.

Швеллера из алюминия весьма интересны в тех случаях, когда речь идет о ненагруженных конструкциях. Такой профиль привлекателен не только малой массой, но и возможностью штамповки, а также антикоррозийной стойкостью, вследствие чего отпадает необходимость дополнительной обработки конструкции.

Стальные швеллера

Однако чаще все же применяются стальные швеллера, как более экономичные (их стоимость гораздо ниже) и способные вынести большие нагрузки.

Уточнения к таблицам

При составлении таблиц разработчики использовали следующие условные обозначения.

Масса и габариты горячекатаного профиля, имеющего внутренний уклон, согласно ГОСТ 8240-97 должны соответствовать следующим параметрам.

Когда речь идет о балках, оснащенных параллельными полками, их масса в зависимости от вида швеллера, должна соответствовать таким цифрам.

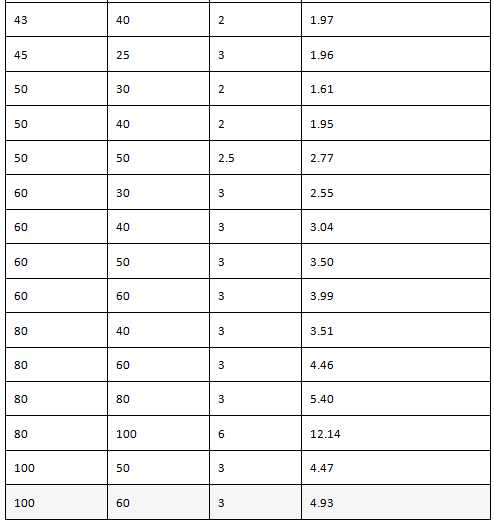

При использовании гнутых равнополочных балок из стали ориентироваться следует на ГОСТ 8247-83. Он регламентирует следующие соотношения размеров и веса.

Уточнения к ГОСТам

По нормативным требованиям швеллер выпускают длиной, колеблющейся между 4 и 12 м. Однако по персональному запросу потребителя может быть изготовлены балки большей длины.

Масса швеллера может отклоняться от данных, приведенных в таблицах. Однако отклонения строго регламентированы:

• превышение веса не должно быть больше 3 %;
• максимальная недостача массы – 5%.

Для швеллеров с внутренним уклоном полок он должен укладываться в рамки 4-10. По желанию потребителя уклон может быть выполнен несколько другим. При этом, чтобы не нарушалась функциональность профиля, следует придерживаться таких указаний:

• при высоте швеллера меньшей или равной 300 мм максимальный уклон составляет 8 %;
• при высоте балки больше 300 мм максимально допустимый уклон равняется 5 %.

Видео:



viascio.ru

Швеллер – размеры для всех типов металлических изделий + Видео

Размеры швеллера являются базовыми характеристиками этого вида изделий. А уже с их использованием были рассчитаны все остальные параметры, указываемые в ГОСТах и прочих справочных пособиях: теоретические номинальные площадь сечения и вес 1 метра, моменты сопротивления относительно осей и другие свойства. По размерам можно, как правило, определить вид, типоразмер швеллера (номер его профиля) и даже материал (сплав), из которого он изготовлен, не видя при этом само изделие.

1 Размеры самых распространенных видов швеллеров

Размеры равнополочных и неравнополочных швеллерных изделий всех типоразмеров, производимых методом гибки стальной листовой заготовки, можно посмотреть в таблицах статьи «Вес и размеры гнутых швеллеров». Кроме того, по некоторым востребованным в строительстве и машиностроении гнутым профилям на нашем сайте можно получить более подробную информацию – практически всю, включая: допуски на размеры; марки стали, используемые для производства; механические свойства; классы прочности.

Таблица определения размеров швеллеров

Рекомендуем ознакомиться

Это равнополочные изделия следующих типоразмеров:

Тем, кто предпочитает получать информацию из первоисточников, чтобы выяснить размеры гнутых стальных профилей, необходимо обратиться к следующим ГОСТам для соответствующих типов изделий: 8278-83 – стандарт по равнополочным швеллерам; 8281-80 – по неравнополочным. Что касается горячекатаной стальной швеллерной продукции, то ее выпускают нескольких видов и по соответствующим ГОСТам. Малоизвестные и невостребованные у большинства потребителей типы будут рассмотрены в последней главе статьи. А самыми распространенными и известными горячекатаными швеллерами из стали являются изделия стандарта 8240-97.

Для них следует искать размеры в таблицах именно этого ГОСТа. Но для некоторых наиболее востребованных в строительстве и машиностроении типоразмеров этой металлопродукции размеры можно посмотреть в соответствующих статьях сайта: «Швеллерный прокат 16», «Швеллер 24» и «Швеллерные изделия 40». В данных публикациях есть не только размеры, но и другие основные характеристики швеллеров стандарта 8240 с номерами профиля 16, 24 и 40, соответственно.

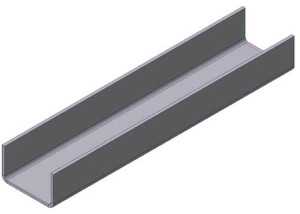

2 Параметры алюминиевых профилей, имеющих швеллерное сечение

Металлопродукция, которую большинство потребителей именуют «алюминиевые швеллеры», на самом деле имеет другое, более правильное название. В стандартах и прочей технической документации этот вид изделий называется не иначе, как «профили швеллерного сечения». Изготавливают эту продукцию двумя способами: гибкой листовой заготовки или прессованием. Соответственно, в вышеуказанном названии изделий («профили, имеющие швеллерное сечение») добавляется слово «прессованные» либо «гнутые».

Параметры алюминиевых швеллеров

Размеры алюминиевых швеллеров выясняют по разному, так как это зависит от их типа и способа изготовления. Когда имеем дело с гнутыми профилями, то данные о размерах можно найти только в спецификации производителя, изготовившего их. Либо надо самому произвести обмер изделия. Это обусловлено тем, что конкретного сортамента и ГОСТа, содержащего его, для гнутых швеллерных профилей из алюминия не существует. А производство этого вида металлопродукции регламентируется только одним стандартом – «Техническими условиями», содержащимися в ГОСТ, номер которого Р 55411-2013.

А в данном документе указано, что гнутые профили делают по чертежам или каталогам, которые согласовываются между заказчиком изделия и его производителем. В них то и должны быть указаны размеры. Для прессованных профилей из алюминия размеры следует искать в таблицах одного из трех, приведенных ниже, ГОСТов. В зависимости от типа изделия необходимо использовать следующий соответствующий стандарт сортамента:

• 13623-90 – для равнополочных прессованных профилей;
• Р 50066-92 – для неравнополочных;
• 13624-90 – для отбортованных профилей.

Все эти изделия производят не только из алюминиевых, но и из магниевых сплавов.

3 Специальные стальные и чугунные изделия – где искать мерки для них?

Для всех остальных металлических швеллеров размеры тоже можно найти в соответствующих каждому типу профиля ГОСТах.

Определение размера швеллера

Продукцию, которую можно использовать в строительстве и применяют в отдельных областях машиностроения, производят по следующим стандартам сортамента:

• 19425-74 – этот ГОСТ распространяется на горячекатаные стальные швеллеры, предназначенные для автомобильной отрасли промышленности, и двутавровые балки для армирования шахтных стволов и сборки подвесных путей;
•  5267.1-90 – распространяется на горячекатаные стальные швеллерные изделия, предназначенные для вагоностроения.

Остальные три нижеперечисленных типа швеллеров имеют очень узкую и специфичную область применения и широкому кругу потребителей вряд подойдут хоть для какого-то использования.

Это стальные горячекатаные с отогнутой полкой швеллерные изделия для вагонеток. Производятся по стандарту 21026-75. Затем швеллеры, изготовляемые из стали Ст3 и используемые для выполнения прикрепления сушильных плит к так называемым стержневым ящикам. Производятся по стандарту 19392-74. И, наконец, чугунные швеллеры (из чугуна СЧ18), предназначенные для всяких станочных приспособлений. Производятся по стандарту 12950-67. Размеры этих трех типов швеллеров следует искать в приведенных для них ГОСТах.

tutmet.ru

Таблица швеллеров — разновидности сортового проката

Использование швеллера, П-образной балки сортового проката, полностью оправдывает его название. «Юбка» в переводе с немецкого языка (Schweller) равномерно распределяет нагрузку, что обуславливает его применение в качестве несущих и опорных конструкций в связке с другими видами базовых элементов.

Постоянный спрос на различные швеллеры обуславливает производство изделий широкого спектра типоразмеров, назначения и классификации. В ГОСТах, которые регламентируют химический состав сырья, технологию производства, размеры и формы, указываются все основные требования, напрямую влияющие на эксплуатационные характеристики проката.

Применение швеллеров

Металл, как один из строительных материалов, известен еще с древних времен, когда его качество было недостаточно для возведения серьезных сооружений. Технологии развивались, появились новые виды стали и формы изделий, расширилась и их область применения.

Швеллеры являются одним из типов конструктивных элементов, без которых невозможно обойтись при изготовлении нефтяных вышек, опор линий электропередач и при армировании бетона для высотных зданий. Швеллер обладает устойчивостью к различным видам нагрузок, что обусловлено его специальной формой.

Какие виды швеллеров бывают

Почему швеллеры имеют сложное сечение? Во-первых, при возведении зданий и сооружения большое значение имеет вес конструкции и нагрузка на фундамент. При всех равных условиях цельнометаллические балки с возможностью противостояния нагрузкам, которые выдерживает швеллер, намного тяжелее.

Именно поэтому для усиления и применяются различные виды швеллеров, размеры которых регламентируются по соответствующим документам ГОСТ. Таким образом, достигается значительная экономия металла и снижается стоимость строительства.

Наиболее распространенные — швеллеры с сечением, напоминающим русскую букву «П». Изделия подразделяются на продукцию холодного и горячего проката. Разновидности горячекатаного профиля изготавливаются с полками, которые располагаются параллельно к плоскостям внутренних полок либо под определенным уклоном.

Этот профиль легко определить по внешнему виду — острые углы. Существует три категории точности изготовления швеллеров (к заданному размеру): «А»; «Б»; «В». Соответственно, первая категория высокоточная, вторая — повышенная и последняя — обычная.

Производство швеллеров

Швеллеры горячекатаные изготавливаются из определенной стали регламентированной ГОСТ марки. Лист металла различной ширины разрезается на полосы и прокатывается под воздействием высоких температур. На выходе получаются острые углы, что отличает швеллер от аналога, изготовленного путем изгиба заготовок.

Сортамент швеллеров

Перечисленная продукция имеет сортамент, который позволяет выбрать нужный вариант изделия. Для определения какой из швеллеров подойдет в вашем случае, требуется расшифровать буквенные и цифровые маркировки, определяющие свойства изделий. Здесь нет ни чего сложного и буквенные обозначения интуитивно поняты.

Так, если горячекатаный профиль маркируется «П», следовательно, полки параллельны (их внутренние поверхности).  Буква «У» прямо указывает на то, что параллельные полки находятся под уклоном. Буквы «сопровождают» цифровые обозначения. Например, маркировка 24 обозначает расстояние между полками, вернее между внешними их поверхностями.

Если буквенные обозначения «П» и «У» относятся к стандартным видам изделий, то для специализированного продукта предусмотрены иные значения. Как ни странно, буква «С» обозначает изделие вне стандарта, выпущенное на заказ по заданным параметрам. Далее уже более понятно: «Л» — легкие для армирования; «Э» — экономичные, с меньшим расходом металла на изделие.

В требованиях к длине швеллера все не так строго. Есть ограничения, но они находятся в определенном диапазоне и имеют некоторый разброс. Стандарты мерной и кратной длины допускают отклонения в длине не более чем на 40 мм для изделий от двух до восьми метров. По кривизне швеллера допускается искажение от заданных размеров не более чем на 0,2% от всей длины изделия. К швеллерам немерной дины таких строгих требований нет.

Где и какие швеллера используются

Рассматриваемый металлопрокат используется во многих областях и его применение определяется не только размерами, но и от сплава металла. «Черные» сплавы не в состоянии выдержать предельные нагрузки и могут подвергнуться деформации, поэтому для стен и перекрытий применяют стальные горячекатаные швеллеры с высокими эксплуатационными характеристиками.

Таблица примерных цен на швеллеры в Москве

Швеллер	По ГОСТРазмер	Марка стали (ст)	Стоимость в рублях
ГОСТ 8240 П	5П	3	39700
ГОСТ 8240 П	6,5П	3	36450
ГОСТ 8240 П	8П	3	36450
ГОСТ 8240 П	10П	3	36450
ГОСТ 8240 П	12П	3	36450
ГОСТ 8240 П	14П	3	36450
ГОСТ 8240 П	16П	3	36450
ГОСТ 8240 П	18П	3	36450
ГОСТ 8240 П	20П	3	41900
ГОСТ 8240 П	22П	3	44450
ГОСТ 8240 П	8П	09Г2С	40900
ГОСТ 8240 П	10П	09Г2С	39900
ГОСТ 8240 П	12П	09Г2С	34450
ГОСТ 8240 П	14П	09Г2С	34400
ГОСТ 8240 П	16П	09Г2С	34450
ГОСТ 8240 П	18П	09Г2С	40940
ГОСТ 8240 П	20П	09Г2С	52500
ГОСТ 8240 П	22П	09Г2С	52500

Швеллер с маркировкой 10П производится горячей прокаткой стали на специальных станах, термообработка, как дополнительная операция не проводится.

Маркировка 12П — используется для армирования сооружений и для повышения несущей способности различных конструкций.

Марка 14П производится на прокатных станах. Используется для создания конструкций повышенной прочности, обладает усиленной жесткостью.

Таблица на швеллеры с уклоном

 Таблица на швеллеры с параллельными гранями



 Таблица на швеллеры экономичный

Если у вас есть вопросы по текущей стоимости изделий, по порядку отгрузки продукции, то обратитесь к менеджеру компании по указанным на сайте номерам телефонов.

moskomplekt.ru

толщина стенки, сколько весит 1 метр по ГОСТ

В настоящее время производством швеллеров занимаются многие предприятия. И абсолютно каждое предприятие, которое производит строительные швеллеры, обязаны придерживаться ГОСТ 8240-97. В данном документе прописаны общепринятые стандарты и процессы производства швеллеров.

Швеллер 20

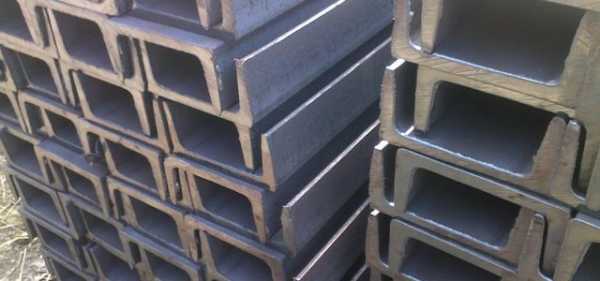

Швеллер – это специальная металлическая деталь, которая пользуется огромным спросом в строительстве для того, чтобы придать наибольшую прочность возводимым каркасам и сооружениям. На фото представлен сортамент швеллеров.

Швеллер 20 имеет большой спрос во многих сферах производства таких как:

1. Строительство.

Для сооружения мощных стержневых конструкций, кровельных прогонов и перекрытия многоэтажных зданий. Также благодаря П-образному строению, швеллер 20 может использоваться для монтажных работ.

1. Машиностроение.
   Швеллер 20 способен выдерживать большие изгибающие нагрузки, поэтому это позволяет его использовать в качестве опоры.
2. Станкостроение.
3. Вагоностроение.

Сегодня швеллер 20 используется во многих отраслях производства, так как он обладает большими несущими способностями. Швеллер 20 придает каркасам жесткость и устойчивость.

Изготовление швеллера 20

Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.

В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно.  В химическом составе сплавы имеют множество разных металлов (например, алюминий).

Сортамент швеллера 20

Сортамент швеллеров велик и имеет специальные буквенные обозначения для того, чтобы не перепутать и с легкостью узнать способ производства:

1. «П»- швеллер 20П имеет параллельные грани полок.
2. «У»- внутренние грани полок расположены под углом.
3. «С» — специальный швеллер. В ГОСТ не прописаны определение параметры данного изделия. Так как подобные швеллеры изготавливаются под заказ, и клиент сам устанавливает нужные ему параметры.
4.  «Л»- легкий. Изготовление осуществляется по ГОСТ, но в процессе производства будут добавлены только легкие металлы.
5. «Э»- экономный швеллер. Используется меньше металла при производстве.
6. «В»- такой швеллер используется только для строения машин или вагонов.
7. «Т» металлическое изделие, которое нашло свое применение для тракторов.

Все швеллеры производятся несколькими способами:

1. Метод горячего проката.
2. Холодного проката или гнутый швеллер.
3. Специальный способ.

Швеллер 20 может изготавливаться методом горячего проката. Процесс производства более детально описан в ГОСТ 8240-97.

Размеры швеллера 20

Исходя из вышеописанного, изготовление швеллера 20 происходит с соблюдением ГОСТ. Стандартным размером швеллера 20 является 20 метров. Но всегда можно заказать швеллер с нужными параметрами. Такой швеллер обозначается специальной маркировкой в виде буквы «С».

Технические характеристики швеллера 20

Швеллер 20 представляет собой металлическое изделие П-образной формы. Благодаря этому швеллер способен выдерживать огромные нагрузки, несмотря на малую массу.

Швеллер 20 имеет следующие технические параметры:

1. Высота полки 200мм.
2. Ширина 76мм.
3. Толщина стенок швеллера 5.2мм.
4. Толщина полок 9мм.
5. Поперечное сечение 24мм^2.
6. Радиус внутренних закруглений 9.5мм.

На фото можно посмотреть швеллер 20мм.

Вес швеллера 20

Вопреки тому, что в составе швеллера присутствует сплав, деталь получается прочной и мало весит. Швеллер 20 имеет маленькую массу на один погонный метр. Это главный плюс, благодаря которому швеллер пользуется огромным спросом среди строителей. Вес 1 метра швеллера 20 составляет 18,40 кг.

Преимущества швеллера 20

1. Материал отвечает все требованиям прочности.
2. Швеллер 20 придает большую жесткость.
3. Не подвергается деформации и коррозии.
4. Небольшая масса, благодаря чему работа с деталью не представляет сложностей, даже на высоте.

Швеллер 20 ГОСТ представляет собой стандартную инструкцию по предложенному сортаменту. Каждое предприятие должно соответствовать ГОСТ. В таком случае в результате получается идеальный швеллер, который можно без опасений использовать в любой в сфере производства.

metall.trubygid.ru
